Программируемый контрастный душ

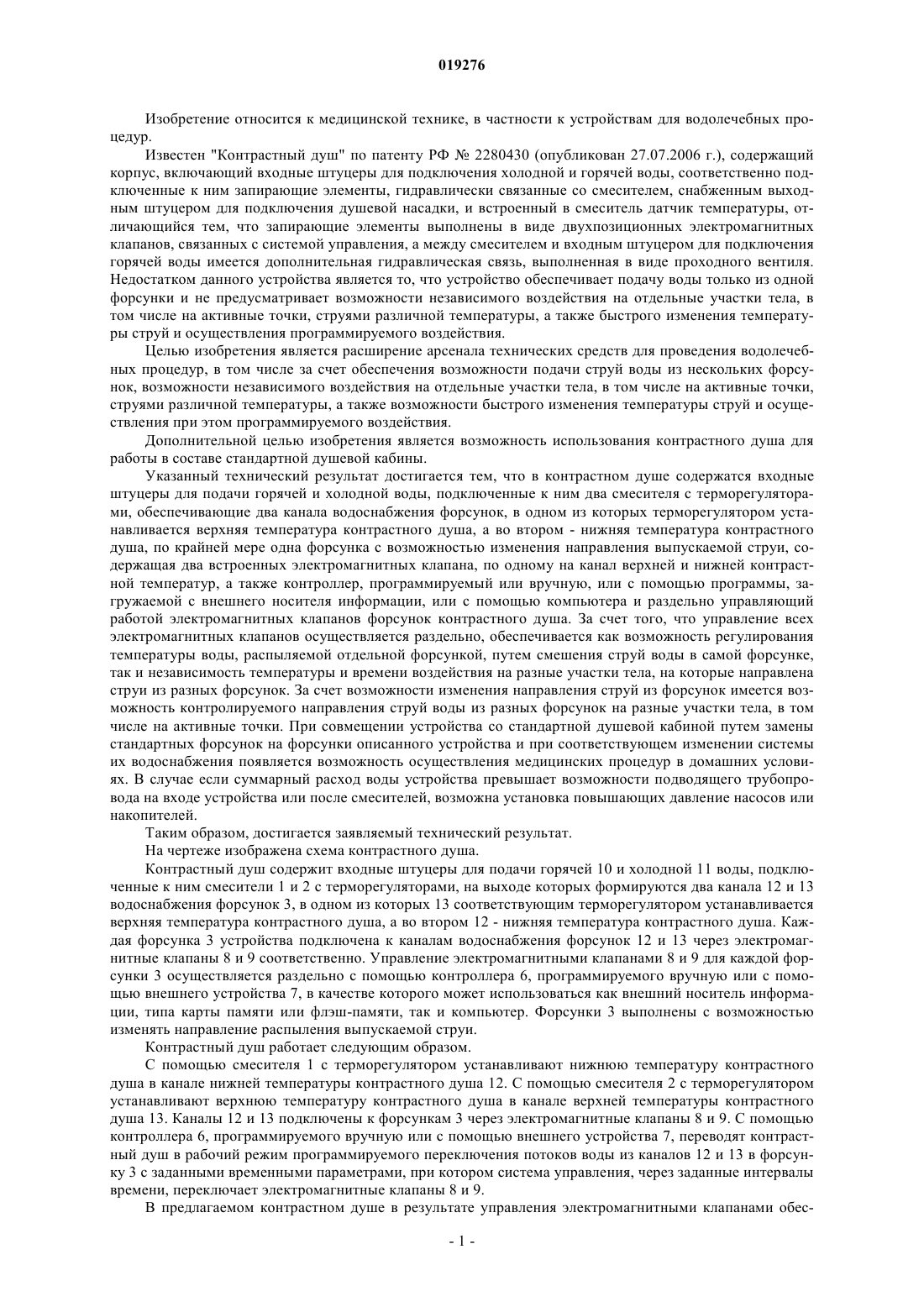

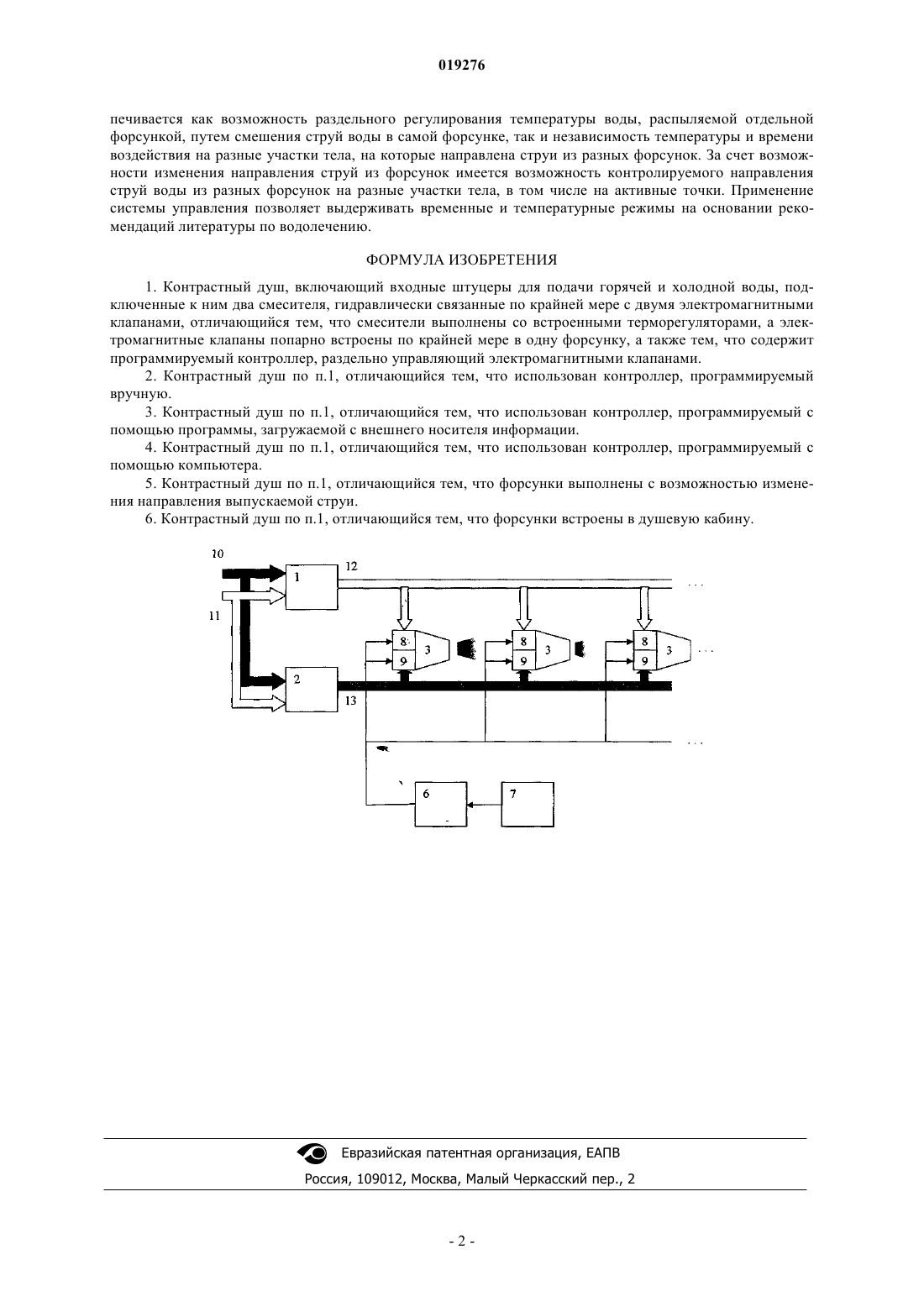

Изобретение относится к медицинской технике, в частности к устройствам для водолечебных процедур. В контрастном душе содержатся входные штуцеры для подачи горячей и холодной воды, подключенные к ним два смесителя с терморегуляторами, обеспечивающие два канала водоснабжения форсунок, в одном из которых терморегулятором устанавливается верхняя температура контрастного душа, а во втором - нижняя температура контрастного душа, по крайней мере одна форсунка с возможностью изменения направления выпускаемой струи, содержащая два встроенных электромагнитных клапана, по одному на канал верхней и нижней контрастной температур, а также контроллер, программируемый вручную с помощью программы, загружаемой с внешнего носителя информации, или с помощью компьютера и раздельно управляющий работой электромагнитных клапанов форсунок контрастного душа. В результате раздельного управления электромагнитными клапанами обеспечивается как возможность раздельного регулирования температуры воды, распыляемой отдельной форсункой, путем смешения струй воды в самой форсунке, так и независимость температуры и времени воздействия на разные участки тела, на которые направлены струи из разных форсунок. За счет возможности изменения направления струй из форсунок имеется возможность контролируемого направления струй воды из разных форсунок на разные участки тела, в том числе на активные точки. Применение системы управления позволяет выдерживать временные и температурные режимы на основании рекомендаций литературы по водолечению. Изобретение относится к медицинской технике, в частности к устройствам для водолечебных процедур. Известен "Контрастный душ" по патенту РФ 2280430 (опубликован 27.07.2006 г.), содержащий корпус, включающий входные штуцеры для подключения холодной и горячей воды, соответственно подключенные к ним запирающие элементы, гидравлически связанные со смесителем, снабженным выходным штуцером для подключения душевой насадки, и встроенный в смеситель датчик температуры, отличающийся тем, что запирающие элементы выполнены в виде двухпозиционных электромагнитных клапанов, связанных с системой управления, а между смесителем и входным штуцером для подключения горячей воды имеется дополнительная гидравлическая связь, выполненная в виде проходного вентиля. Недостатком данного устройства является то, что устройство обеспечивает подачу воды только из одной форсунки и не предусматривает возможности независимого воздействия на отдельные участки тела, в том числе на активные точки, струями различной температуры, а также быстрого изменения температуры струй и осуществления программируемого воздействия. Целью изобретения является расширение арсенала технических средств для проведения водолечебных процедур, в том числе за счет обеспечения возможности подачи струй воды из нескольких форсунок, возможности независимого воздействия на отдельные участки тела, в том числе на активные точки,струями различной температуры, а также возможности быстрого изменения температуры струй и осуществления при этом программируемого воздействия. Дополнительной целью изобретения является возможность использования контрастного душа для работы в составе стандартной душевой кабины. Указанный технический результат достигается тем, что в контрастном душе содержатся входные штуцеры для подачи горячей и холодной воды, подключенные к ним два смесителя с терморегуляторами, обеспечивающие два канала водоснабжения форсунок, в одном из которых терморегулятором устанавливается верхняя температура контрастного душа, а во втором - нижняя температура контрастного душа, по крайней мере одна форсунка с возможностью изменения направления выпускаемой струи, содержащая два встроенных электромагнитных клапана, по одному на канал верхней и нижней контрастной температур, а также контроллер, программируемый или вручную, или с помощью программы, загружаемой с внешнего носителя информации, или с помощью компьютера и раздельно управляющий работой электромагнитных клапанов форсунок контрастного душа. За счет того, что управление всех электромагнитных клапанов осуществляется раздельно, обеспечивается как возможность регулирования температуры воды, распыляемой отдельной форсункой, путем смешения струй воды в самой форсунке,так и независимость температуры и времени воздействия на разные участки тела, на которые направлена струи из разных форсунок. За счет возможности изменения направления струй из форсунокимеется возможность контролируемого направления струй воды из разных форсунок на разные участки тела, в том числе на активные точки. При совмещении устройства со стандартной душевой кабиной путем замены стандартных форсунок на форсунки описанного устройства и при соответствующем изменении системы их водоснабжения появляется возможность осуществления медицинских процедур в домашних условиях. В случае если суммарный расход воды устройства превышает возможности подводящего трубопровода на входе устройства или после смесителей, возможна установка повышающих давление насосов или накопителей. Таким образом, достигается заявляемый технический результат. На чертеже изображена схема контрастного душа. Контрастный душ содержит входные штуцеры для подачи горячей 10 и холодной 11 воды, подключенные к ним смесители 1 и 2 с терморегуляторами, на выходе которых формируются два канала 12 и 13 водоснабжения форсунок 3, в одном из которых 13 соответствующим терморегулятором устанавливается верхняя температура контрастного душа, а во втором 12 - нижняя температура контрастного душа. Каждая форсунка 3 устройства подключена к каналам водоснабжения форсунок 12 и 13 через электромагнитные клапаны 8 и 9 соответственно. Управление электромагнитными клапанами 8 и 9 для каждой форсунки 3 осуществляется раздельно с помощью контроллера 6, программируемого вручную или с помощью внешнего устройства 7, в качестве которого может использоваться как внешний носитель информации, типа карты памяти или флэш-памяти, так и компьютер. Форсунки 3 выполнены с возможностью изменять направление распыления выпускаемой струи. Контрастный душ работает следующим образом. С помощью смесителя 1 с терморегулятором устанавливают нижнюю температуру контрастного душа в канале нижней температуры контрастного душа 12. С помощью смесителя 2 с терморегулятором устанавливают верхнюю температуру контрастного душа в канале верхней температуры контрастного душа 13. Каналы 12 и 13 подключены к форсункам 3 через электромагнитные клапаны 8 и 9. С помощью контроллера 6, программируемого вручную или с помощью внешнего устройства 7, переводят контрастный душ в рабочий режим программируемого переключения потоков воды из каналов 12 и 13 в форсунку 3 с заданными временными параметрами, при котором система управления, через заданные интервалы времени, переключает электромагнитные клапаны 8 и 9. В предлагаемом контрастном душе в результате управления электромагнитными клапанами обес-1 019276 печивается как возможность раздельного регулирования температуры воды, распыляемой отдельной форсункой, путем смешения струй воды в самой форсунке, так и независимость температуры и времени воздействия на разные участки тела, на которые направлена струи из разных форсунок. За счет возможности изменения направления струй из форсунок имеется возможность контролируемого направления струй воды из разных форсунок на разные участки тела, в том числе на активные точки. Применение системы управления позволяет выдерживать временные и температурные режимы на основании рекомендаций литературы по водолечению. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контрастный душ, включающий входные штуцеры для подачи горячей и холодной воды, подключенные к ним два смесителя, гидравлически связанные по крайней мере с двумя электромагнитными клапанами, отличающийся тем, что смесители выполнены со встроенными терморегуляторами, а электромагнитные клапаны попарно встроены по крайней мере в одну форсунку, а также тем, что содержит программируемый контроллер, раздельно управляющий электромагнитными клапанами. 2. Контрастный душ по п.1, отличающийся тем, что использован контроллер, программируемый вручную. 3. Контрастный душ по п.1, отличающийся тем, что использован контроллер, программируемый с помощью программы, загружаемой с внешнего носителя информации. 4. Контрастный душ по п.1, отличающийся тем, что использован контроллер, программируемый с помощью компьютера. 5. Контрастный душ по п.1, отличающийся тем, что форсунки выполнены с возможностью изменения направления выпускаемой струи. 6. Контрастный душ по п.1, отличающийся тем, что форсунки встроены в душевую кабину.
