Способ выемки пласта полезного ископаемого

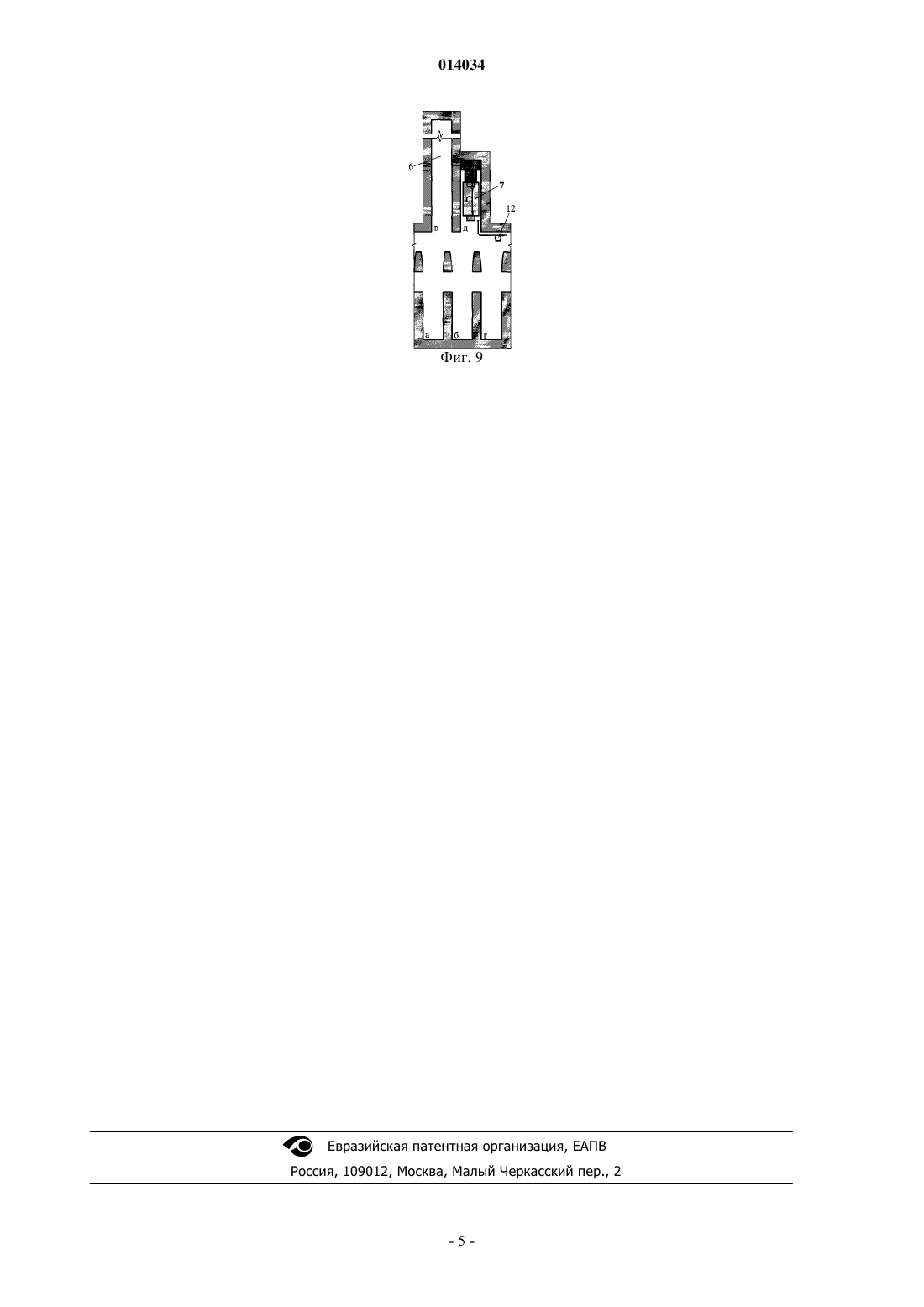

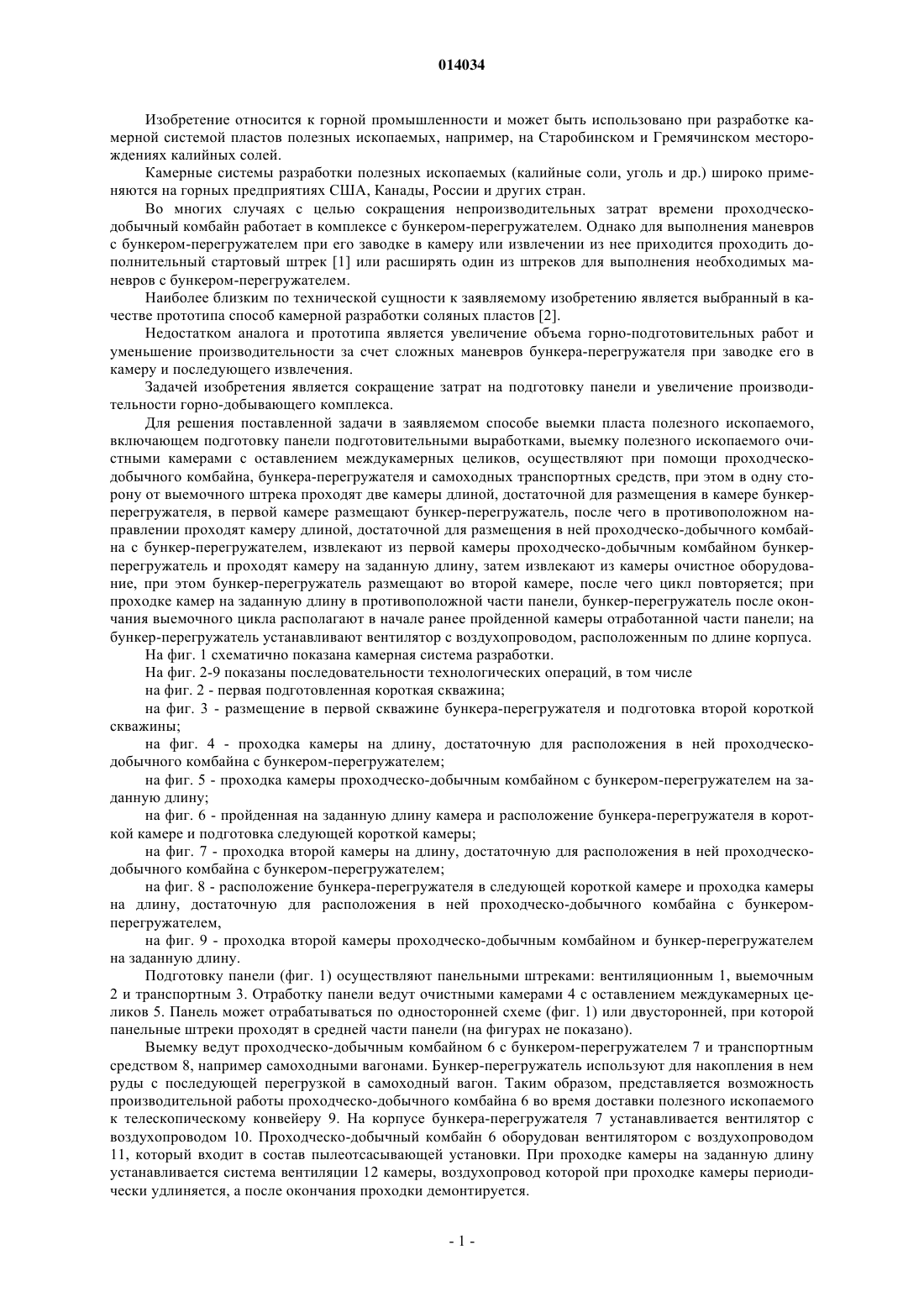

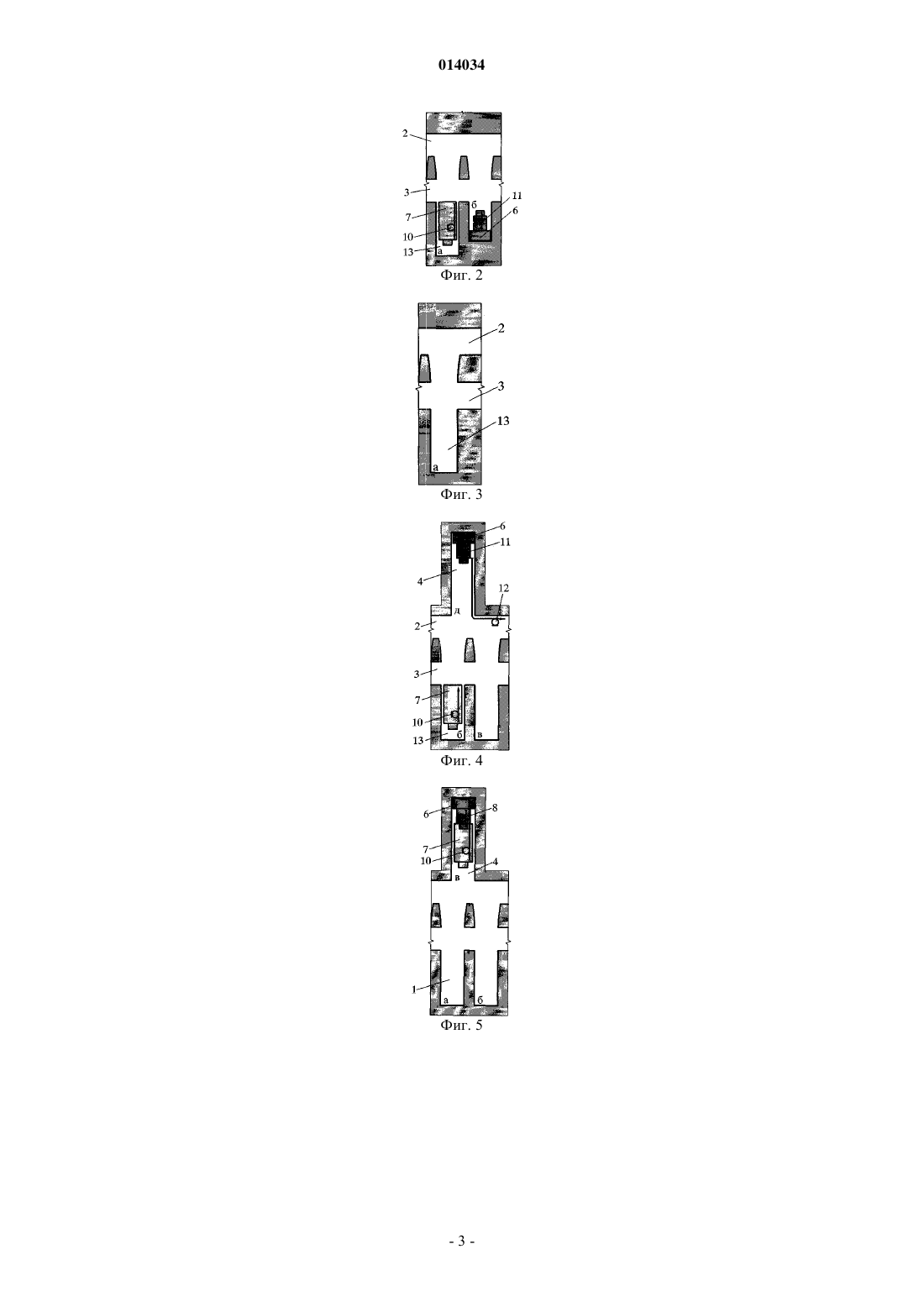

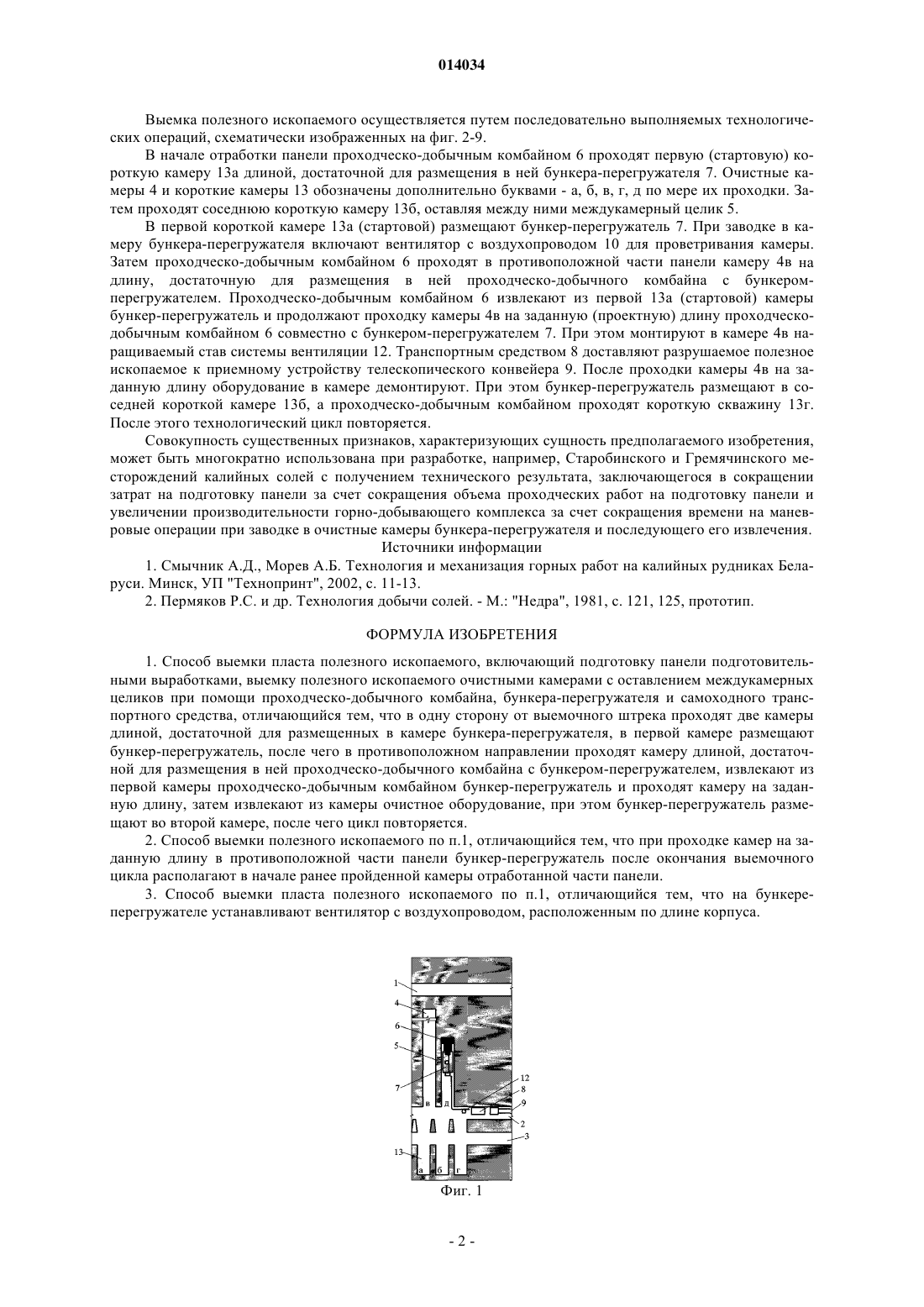

СПОСОБ ВЫЕМКИ ПЛАСТА ПОЛЕЗНОГО ИСКОПАЕМОГО Под ред. проф., д-ра техн. наук ПЕРМЯКОВОЙ Р.С. Справочник по разработке соляных месторождений, М.: Смычник Анатолий Данилович, Морев Аркадий Борисович (BY)(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "БЕЛГОРХИМПРОМ" (ОАО "БЕЛГОРХИМПРОМ") (BY) Изобретение относится к горной промышленности и может быть использовано при разработке камерной системой пластов полезных ископаемых, например, на Старобинском и Гремячинском месторождениях калийных солей. Задача изобретения - сокращение затрат на подготовку панели и увеличение производительности горно-добывающего комплекса. По способу выемки пласта полезного ископаемого, включающему подготовку панели подготовительными выработками,выемку полезного ископаемого очистными камерами с оставлением междукамерных целиков осуществляют при помощи проходческо-добычного комбайна, бункера-перегружателя и самоходных транспортных средств, при этом в одну сторону от выемочного штрека проходят две камеры длиной, достаточной для размещения в камере бункера-перегружателя, в первой камере размещают бункер-перегружатель, после чего в противоположном направлении проходят камеру длиной, достаточной для размещения в ней проходческо-добычного комбайна с бункеромперегружателем, извлекают из первой камеры проходческо-добычным комбайном бункерперегружатель и проходят камеру на заданную длину, затем извлекают из камеры очистное оборудование, при этом бункер-перегружатель размещают во второй камере, после чего цикл повторяется, при проходке камер на заданную длину в противоположной части панели бункерперегружатель после окончания выемочного цикла располагают в начале ранее пройденной камеры отработанной части панели, на бункер-перегружатель устанавливают вентилятор с воздухопроводом, расположенным по длине корпуса. 014034 Изобретение относится к горной промышленности и может быть использовано при разработке камерной системой пластов полезных ископаемых, например, на Старобинском и Гремячинском месторождениях калийных солей. Камерные системы разработки полезных ископаемых (калийные соли, уголь и др.) широко применяются на горных предприятиях США, Канады, России и других стран. Во многих случаях с целью сокращения непроизводительных затрат времени проходческодобычный комбайн работает в комплексе с бункером-перегружателем. Однако для выполнения маневров с бункером-перегружателем при его заводке в камеру или извлечении из нее приходится проходить дополнительный стартовый штрек [1] или расширять один из штреков для выполнения необходимых маневров с бункером-перегружателем. Наиболее близким по технической сущности к заявляемому изобретению является выбранный в качестве прототипа способ камерной разработки соляных пластов [2]. Недостатком аналога и прототипа является увеличение объема горно-подготовительных работ и уменьшение производительности за счет сложных маневров бункера-перегружателя при заводке его в камеру и последующего извлечения. Задачей изобретения является сокращение затрат на подготовку панели и увеличение производительности горно-добывающего комплекса. Для решения поставленной задачи в заявляемом способе выемки пласта полезного ископаемого,включающем подготовку панели подготовительными выработками, выемку полезного ископаемого очистными камерами с оставлением междукамерных целиков, осуществляют при помощи проходческодобычного комбайна, бункера-перегружателя и самоходных транспортных средств, при этом в одну сторону от выемочного штрека проходят две камеры длиной, достаточной для размещения в камере бункерперегружателя, в первой камере размещают бункер-перегружатель, после чего в противоположном направлении проходят камеру длиной, достаточной для размещения в ней проходческо-добычного комбайна с бункер-перегружателем, извлекают из первой камеры проходческо-добычным комбайном бункерперегружатель и проходят камеру на заданную длину, затем извлекают из камеры очистное оборудование, при этом бункер-перегружатель размещают во второй камере, после чего цикл повторяется; при проходке камер на заданную длину в противоположной части панели, бункер-перегружатель после окончания выемочного цикла располагают в начале ранее пройденной камеры отработанной части панели; на бункер-перегружатель устанавливают вентилятор с воздухопроводом, расположенным по длине корпуса. На фиг. 1 схематично показана камерная система разработки. На фиг. 2-9 показаны последовательности технологических операций, в том числе на фиг. 2 - первая подготовленная короткая скважина; на фиг. 3 - размещение в первой скважине бункера-перегружателя и подготовка второй короткой скважины; на фиг. 4 - проходка камеры на длину, достаточную для расположения в ней проходческодобычного комбайна с бункером-перегружателем; на фиг. 5 - проходка камеры проходческо-добычным комбайном с бункером-перегружателем на заданную длину; на фиг. 6 - пройденная на заданную длину камера и расположение бункера-перегружателя в короткой камере и подготовка следующей короткой камеры; на фиг. 7 - проходка второй камеры на длину, достаточную для расположения в ней проходческодобычного комбайна с бункером-перегружателем; на фиг. 8 - расположение бункера-перегружателя в следующей короткой камере и проходка камеры на длину, достаточную для расположения в ней проходческо-добычного комбайна с бункеромперегружателем,на фиг. 9 - проходка второй камеры проходческо-добычным комбайном и бункер-перегружателем на заданную длину. Подготовку панели (фиг. 1) осуществляют панельными штреками: вентиляционным 1, выемочным 2 и транспортным 3. Отработку панели ведут очистными камерами 4 с оставлением междукамерных целиков 5. Панель может отрабатываться по односторонней схеме (фиг. 1) или двусторонней, при которой панельные штреки проходят в средней части панели (на фигурах не показано). Выемку ведут проходческо-добычным комбайном 6 с бункером-перегружателем 7 и транспортным средством 8, например самоходными вагонами. Бункер-перегружатель используют для накопления в нем руды с последующей перегрузкой в самоходный вагон. Таким образом, представляется возможность производительной работы проходческо-добычного комбайна 6 во время доставки полезного ископаемого к телескопическому конвейеру 9. На корпусе бункера-перегружателя 7 устанавливается вентилятор с воздухопроводом 10. Проходческо-добычный комбайн 6 оборудован вентилятором с воздухопроводом 11, который входит в состав пылеотсасывающей установки. При проходке камеры на заданную длину устанавливается система вентиляции 12 камеры, воздухопровод которой при проходке камеры периодически удлиняется, а после окончания проходки демонтируется.-1 014034 Выемка полезного ископаемого осуществляется путем последовательно выполняемых технологических операций, схематически изображенных на фиг. 2-9. В начале отработки панели проходческо-добычным комбайном 6 проходят первую (стартовую) короткую камеру 13 а длиной, достаточной для размещения в ней бункера-перегружателя 7. Очистные камеры 4 и короткие камеры 13 обозначены дополнительно буквами - а, б, в, г, д по мере их проходки. Затем проходят соседнюю короткую камеру 13 б, оставляя между ними междукамерный целик 5. В первой короткой камере 13 а (стартовой) размещают бункер-перегружатель 7. При заводке в камеру бункера-перегружателя включают вентилятор с воздухопроводом 10 для проветривания камеры. Затем проходческо-добычным комбайном 6 проходят в противоположной части панели камеру 4 в на длину, достаточную для размещения в ней проходческо-добычного комбайна с бункеромперегружателем. Проходческо-добычным комбайном 6 извлекают из первой 13 а (стартовой) камеры бункер-перегружатель и продолжают проходку камеры 4 в на заданную (проектную) длину проходческодобычным комбайном 6 совместно с бункером-перегружателем 7. При этом монтируют в камере 4 в наращиваемый став системы вентиляции 12. Транспортным средством 8 доставляют разрушаемое полезное ископаемое к приемному устройству телескопического конвейера 9. После проходки камеры 4 в на заданную длину оборудование в камере демонтируют. При этом бункер-перегружатель размещают в соседней короткой камере 13 б, а проходческо-добычным комбайном проходят короткую скважину 13 г. После этого технологический цикл повторяется. Совокупность существенных признаков, характеризующих сущность предполагаемого изобретения,может быть многократно использована при разработке, например, Старобинского и Гремячинского месторождений калийных солей с получением технического результата, заключающегося в сокращении затрат на подготовку панели за счет сокращения объема проходческих работ на подготовку панели и увеличении производительности горно-добывающего комплекса за счет сокращения времени на маневровые операции при заводке в очистные камеры бункера-перегружателя и последующего его извлечения. Источники информации 1. Смычник А.Д., Морев А.Б. Технология и механизация горных работ на калийных рудниках Беларуси. Минск, УП "Технопринт", 2002, с. 11-13. 2. Пермяков Р.С. и др. Технология добычи солей. - М.: "Недра", 1981, с. 121, 125, прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ выемки пласта полезного ископаемого, включающий подготовку панели подготовительными выработками, выемку полезного ископаемого очистными камерами с оставлением междукамерных целиков при помощи проходческо-добычного комбайна, бункера-перегружателя и самоходного транспортного средства, отличающийся тем, что в одну сторону от выемочного штрека проходят две камеры длиной, достаточной для размещенных в камере бункера-перегружателя, в первой камере размещают бункер-перегружатель, после чего в противоположном направлении проходят камеру длиной, достаточной для размещения в ней проходческо-добычного комбайна с бункером-перегружателем, извлекают из первой камеры проходческо-добычным комбайном бункер-перегружатель и проходят камеру на заданную длину, затем извлекают из камеры очистное оборудование, при этом бункер-перегружатель размещают во второй камере, после чего цикл повторяется. 2. Способ выемки полезного ископаемого по п.1, отличающийся тем, что при проходке камер на заданную длину в противоположной части панели бункер-перегружатель после окончания выемочного цикла располагают в начале ранее пройденной камеры отработанной части панели. 3. Способ выемки пласта полезного ископаемого по п.1, отличающийся тем, что на бункереперегружателе устанавливают вентилятор с воздухопроводом, расположенным по длине корпуса.
