Разъемный антиротационный стоматологический имплантат

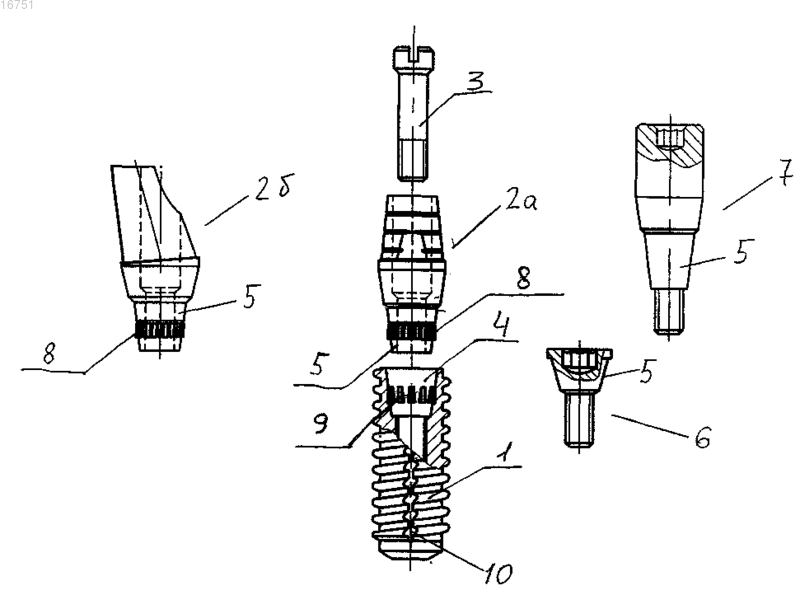

РАЗЪЕМНЫЙ АНТИРОТАЦИОННЫЙ СТОМАТОЛОГИЧЕСКИЙ ИМПЛАНТАТ Предлагаемый разъемный антиротационный зубной имплантат относится к медицине, а именно к стоматологии, и предназначен для зубного протезирования. Разъемный антиротационный стоматологический имплантат содержит внутрикостную (имплант) и сменную (абатмент) части,скрепляемые зажимающим винтом и фиксируемые между собой коническим запирающим элементом, состоящим из внутреннего конуса в импланте и наружного конуса шейки абатманта. На серединной части конического запирающего элемента в радиальном сечении выполнено шлицевое соединение в виде внутренних шлиц на внутренней конусной части импланта и наружных шлиц на конической шейке абатмента. На наружной резьбе внутрикостной части имплантата вдоль его оси выполнены по меньшей мере две канавки. 016751 Предлагаемый разъемный антиротационный зубной имплантат относится к медицине, а именно к стоматологии, и предназначен для зубного протезирования. Известен тип антиротационного соединения внутрикостного импланта, представляющий собой опорный штифт для фиксации искусственного зуба или зубного протеза к челюстной кости пациента [1]. Штифт имеет множество режущих кромок, расположенных по периферии верхней части штифта. Режущие кромки имеют прямоугольную режущую поверхность, перпендикулярную направлению вращения штифта, вставляемого в челюстную кость пациента, и срезают костные фрагменты из челюстной кости пациента, что способствует углублению верхней части штифта в челюстной кости. Режущие кромки также направляют эти костные фрагменты к стратегическим местам штифта, содействуя росту кости вокруг опорного штифта, что препятствует удалению и освобождению штифта из челюстной кости пациента. Известно антиротационное соединение внутрикостного импланта и сменной части (абатмента), в котором полость в импланте для зубного протеза имеет кольцеобразную выемку, выше и ниже которой выполнены полости меньшего диаметра [2]. Полость над выемкой имеет продольные пазы для вставки гребня стержня зубного протеза с последующим его поворотом. Внешняя верхняя часть импланта имеет форму многогранника. Зубной протез выступает над гребнем стержня многогранной частью для вставки многогранной кольцевой втулки для взаимной фиксации зубного протеза в импланте. Недостатком приведенных решений является недостаточная надежность соединения. Прототипом изобретения является разъемный антиротационный стоматологический имплант, состоящий из тела имплантата, которое имеет коническую конечную часть с продольно фрезерованной канавкой и цилиндрическую центральную часть, на которых имеется резьба, идущая снизу вверх до той части имплантата, которая представляет собой усеченный обратный конус [3]. В указанной части имплантата имеется полость в форме усеченного обратного конуса; конусность полости и наружных стенок части имплантата (1c) совпадают; в полости имплантата имеется глухое резьбовое отверстие, которое проецируется от дна (основания) полости и имеет меньший диаметр, чем диаметр дна полости; боковые стенки полости имеют множество ребер с треугольным профилем, которые определяют треугольный профиль шлицов и чьи свободные края лежат в параллельных плоскостях, что позволяет устанавливать супраструктуры, имеющие аналогичный конус с ребрами и шлицами. Супраструктура при этом состоит из двух противоположных усеченных конусов, разница в диаметрах оснований создает кольцевое плечо. В супраструктуре просверлено два отверстия с разными диаметрами под винт. Конусная часть с ребрами и шлицами имеет профиль звездочки со скругленными краями. Цилиндрическая центральная часть имплантата имеет резьбу с трапециевидным профилем. Имплантат сужается по направлению от головы и имеет продольно фрезерованную канавку на конечном конусе. Решение по прототипу обладает недостаточной герметичностью соединения. Тонкие стенки импланта могут послужить причиной напряжений, разрывов, что может привести к разрушению конструкции вдоль оси при ортопедических манипуляциях. Все эти упомянутые недостатки устраняет предлагаемый в качестве изобретения разъемный антиротационный стоматологический имплантат, содержащий внутрикостную (имплант) и сменную (абатмент) части, скрепляемые зажимающим винтом и фиксируемые между собой коническим запирающим элементом, состоящим из внутреннего конуса в импланте и наружного конуса шейки абатмента и содержащим шлицевое соединение. При этом шлицевое соединение содержит по меньшей мере 12 внутренних и наружных шлиц и выполнено в радиальном сечении на серединной части конического запирающего элемента в виде шлицевого пояска цилиндрической формы на наружном конусе запирающего элемента и шлицов, выполненных по цилиндру на внутреннем конусе, причем каждый шлиц имеет призматический профиль. Шлицы разъемного антиротационного стоматологического импланта имеют угол не менее 60 в радиальном сечении, а угол конической поверхности соединения равен или больше 730'. Конструкция предлагаемого разъемного антиротационного стоматологического имплантата представлена на чертеже. Разъемный антиротационный стоматологический имплантат содержит внутрикостную часть (имплант) 1 и сменную часть (абатмент) 2, которая может быть прямой 2 а и наклонной 2 б, зажимаемые фиксирующим винтом 3. Запирающий элемент образуют конические поверхности верхней внутренней части 4 импланта 1 и шейки 5 абатмента 2 или промежуточных элементов - заглушки 6, формирователя десневой манжетки 7. На серединной части конуса шейки 5 абатмента 2 выполнены наружные шлицы 8, а на серединной части конуса верхней внутренней части 4 импланта 1 выполнены внутренние шлицы 9. Шейки 5 временно устанавливаемых элементов 6 и 7 могут быть выполнены без шлицевого соединения. На наружной резьбе импланта 1 выполнены канавки 10. В предлагаемой конструкции разъемного антиротационного зубного имплантата коническая поверхность запирающего элемента именно в 730' исключает эффект холодной сварки "заклинивание" абатмента и невозможность дальнейшего ортопедического вмешательства. Верхний и нижний конусы обеспечивают беззазорное соединение. При осевых нагрузках конические поверхности уплотняются,-1 016751 образуя телескопическое упругое сопряжение, которое зажимает фиксирующий винт, таким образом,получается монолитное соединение, равное в радиальном сечении диаметру имплантата. Канавки на наружной резьбе имплантата позволяют кровяному сгустку подняться к картикальной пластине гребня, быстро сформировать капиллярную сеть кровеносных сосудов и ускорить рост новой костной ткани. Наличие на имплантате этих канавок исключает проворот самого имплантата при ортопедических операциях. В предлагаемой конструкции шлицевое соединение имеет угол 60 в радиальном сечении. Таким образом, открывается возможность трехгранной прошивкой получить по меньшей мере 12 шлицов, избегая деформации тонких стенок имплантата. Наружная поверхность шлицов такого профиля поддается простой накатке роликом, что значительно снижает издержки в производстве. Таким образом, заявленный в качестве изобретения разъемный антиротационный зубной имплантат может изготавливаться не только индивидуально, но и в массовом производстве. Предлагаемая конструкция имеет еще одно преимущество: плотная посадка имплантата на держатель или ключ имплантата позволяет поместить его в колбу для стерилизации по принципу одноразового шприца вместе с заглушкой с противоположной стороны. Стерилизация гамма излучением всей партии значительно снижает затраты, так как не требуется стерилизация имплантата перед его установкой пациенту. Кроме того, данная стерилизация соответствует евростандарту ISO-9001. После установки импланта в костное ложе без прикосновения к нему руки хирурга остается только завернуть заглушку и зашить шов. Таким образом, исключается дорогостоящая многочасовая стерилизация в хирургических кабинетах. Предлагаемый в качестве изобретения антиротационный разъемный имплантат позволяет следующее: обеспечить высокую прочность соединения внутри кости и сменных частей имплантата; исключить проникновение во внутреннюю часть имплантата тканевой жидкости и мягких тканей; повысить долговечность и пожизненную устойчивость имплантата; исключить вероятность самовыворачивания сменной части имплантата из внутрикостной; сократить время операции, создавая щадящий режим; значительно снизить трудоемкость процесса изготовления. Источники информации. 1. US 5338197 A. 2. US 6663389 B1. 3. EP 1702581 A1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Разъемный антиротационный стоматологический имплантат, содержащий внутрикостную (имплант) и сменную (абатмент) части, скрепляемые зажимающим винтом и фиксируемые между собой коническим запирающим элементом, состоящим из внутреннего конуса в импланте и наружного конуса шейки абатмента и содержащим шлицевое соединение, отличающийся тем, что шлицевое соединение содержит по меньшей мере 12 внутренних и наружных шлиц и выполнено в радиальном сечении на серединной части конического запирающего элемента в виде шлицевого пояска цилиндрической формы на наружном конусе запирающего элемента и шлицов, выполненных по цилиндру на внутреннем конусе,причем каждый шлиц имеет призматический профиль. 2. Разъемный антиротационный стоматологический имплантат по п.1, отличающийся тем, что шлицы имеют угол не менее 60 в радиальном сечении. 3. Разъемный антиротационный стоматологический имплантат по п.1, отличающийся тем, что угол конической поверхности соединения равен или больше 730'.
