Клетка для домашней птицы

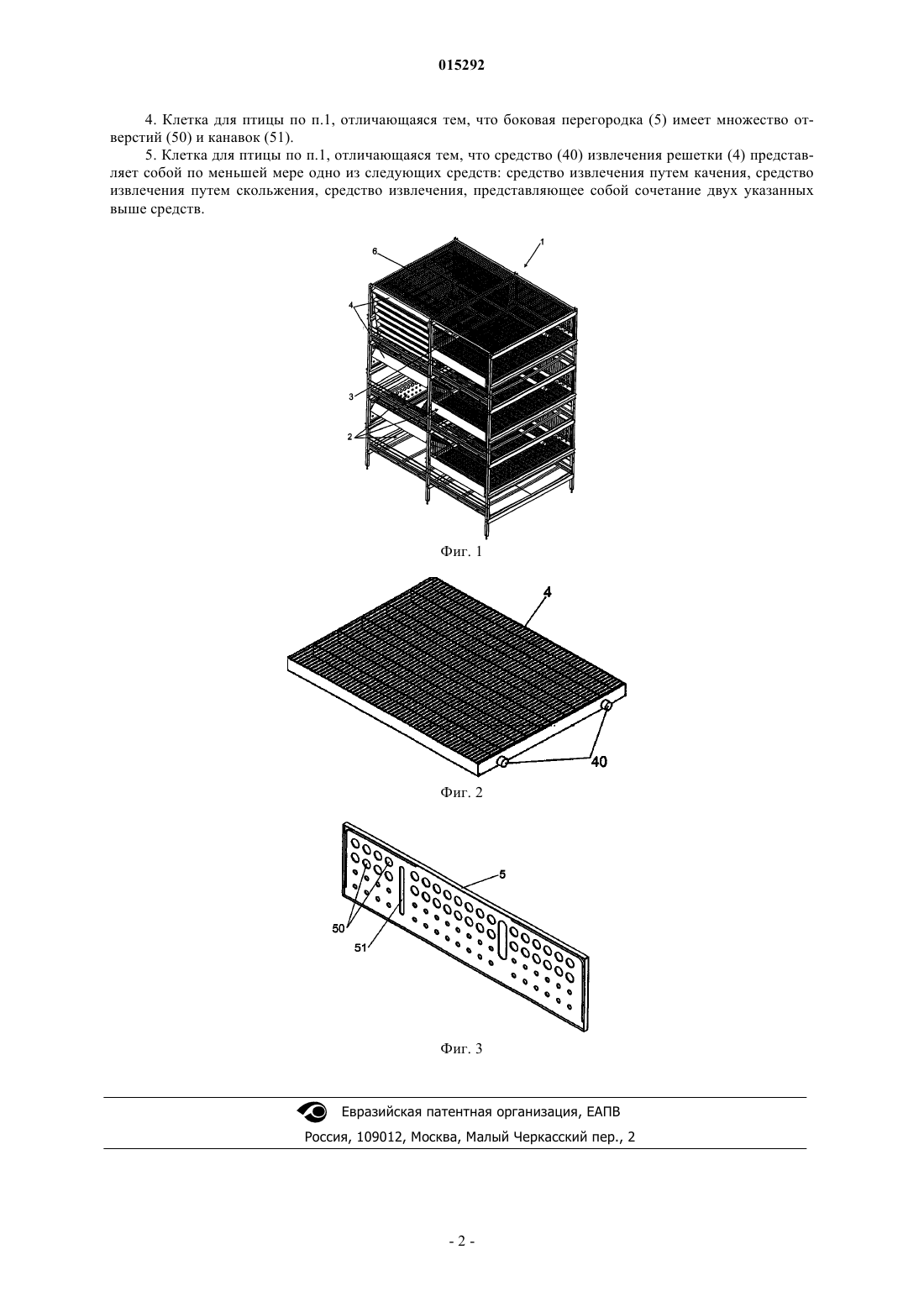

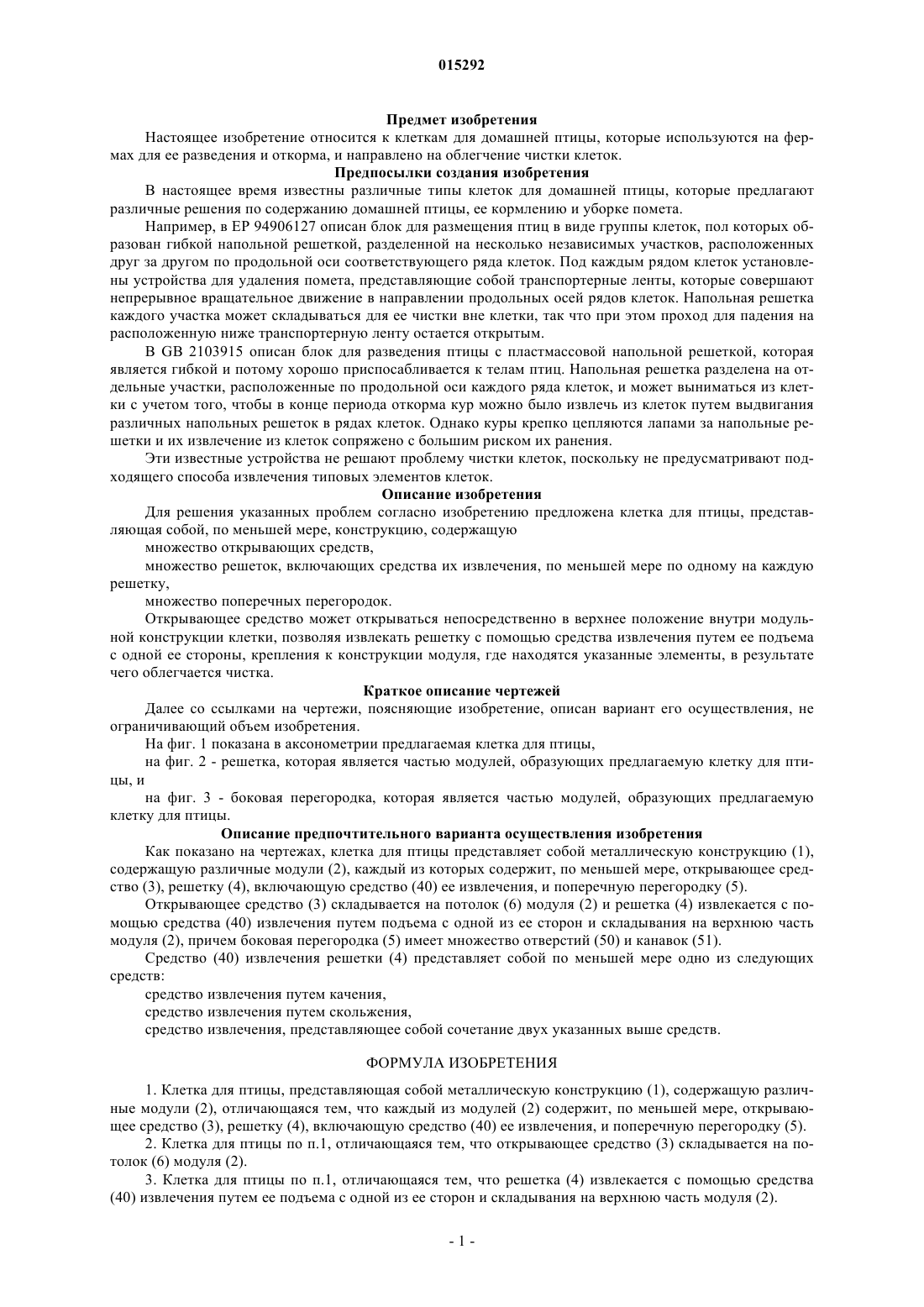

КЛЕТКА ДЛЯ ДОМАШНЕЙ ПТИЦЫ Ансоайн Мартинес Альберто (ES) Изобретение относится к клетке для домашней птицы, которая представляет собой металлическую конструкцию (1), содержащую отдельные модули (2), каждый из которых содержит, по меньшей мере, открывающие средства (3), которые складываются на крышу (6) модуля (2), решетку (4), которая может извлекаться с помощью средств (40) ее извлечения, подниматься с одной из ее сторон и складываться на верхнюю часть модуля (2), и поперечную стенку (5), имеющую множество отверстий (50) и канавок (51). 015292 Предмет изобретения Настоящее изобретение относится к клеткам для домашней птицы, которые используются на фермах для ее разведения и откорма, и направлено на облегчение чистки клеток. Предпосылки создания изобретения В настоящее время известны различные типы клеток для домашней птицы, которые предлагают различные решения по содержанию домашней птицы, ее кормлению и уборке помета. Например, в ЕР 94906127 описан блок для размещения птиц в виде группы клеток, пол которых образован гибкой напольной решеткой, разделенной на несколько независимых участков, расположенных друг за другом по продольной оси соответствующего ряда клеток. Под каждым рядом клеток установлены устройства для удаления помета, представляющие собой транспортерные ленты, которые совершают непрерывное вращательное движение в направлении продольных осей рядов клеток. Напольная решетка каждого участка может складываться для ее чистки вне клетки, так что при этом проход для падения на расположенную ниже транспортерную ленту остается открытым. В GB 2103915 описан блок для разведения птицы с пластмассовой напольной решеткой, которая является гибкой и потому хорошо приспосабливается к телам птиц. Напольная решетка разделена на отдельные участки, расположенные по продольной оси каждого ряда клеток, и может выниматься из клетки с учетом того, чтобы в конце периода откорма кур можно было извлечь из клеток путем выдвигания различных напольных решеток в рядах клеток. Однако куры крепко цепляются лапами за напольные решетки и их извлечение из клеток сопряжено с большим риском их ранения. Эти известные устройства не решают проблему чистки клеток, поскольку не предусматривают подходящего способа извлечения типовых элементов клеток. Описание изобретения Для решения указанных проблем согласно изобретению предложена клетка для птицы, представляющая собой, по меньшей мере, конструкцию, содержащую множество открывающих средств,множество решеток, включающих средства их извлечения, по меньшей мере по одному на каждую решетку,множество поперечных перегородок. Открывающее средство может открываться непосредственно в верхнее положение внутри модульной конструкции клетки, позволяя извлекать решетку с помощью средства извлечения путем ее подъема с одной ее стороны, крепления к конструкции модуля, где находятся указанные элементы, в результате чего облегчается чистка. Краткое описание чертежей Далее со ссылками на чертежи, поясняющие изобретение, описан вариант его осуществления, не ограничивающий объем изобретения. На фиг. 1 показана в аксонометрии предлагаемая клетка для птицы,на фиг. 2 - решетка, которая является частью модулей, образующих предлагаемую клетку для птицы, и на фиг. 3 - боковая перегородка, которая является частью модулей, образующих предлагаемую клетку для птицы. Описание предпочтительного варианта осуществления изобретения Как показано на чертежах, клетка для птицы представляет собой металлическую конструкцию (1),содержащую различные модули (2), каждый из которых содержит, по меньшей мере, открывающее средство (3), решетку (4), включающую средство (40) ее извлечения, и поперечную перегородку (5). Открывающее средство (3) складывается на потолок (6) модуля (2) и решетка (4) извлекается с помощью средства (40) извлечения путем подъема с одной из ее сторон и складывания на верхнюю часть модуля (2), причем боковая перегородка (5) имеет множество отверстий (50) и канавок (51). Средство (40) извлечения решетки (4) представляет собой по меньшей мере одно из следующих средств: средство извлечения путем качения,средство извлечения путем скольжения,средство извлечения, представляющее собой сочетание двух указанных выше средств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Клетка для птицы, представляющая собой металлическую конструкцию (1), содержащую различные модули (2), отличающаяся тем, что каждый из модулей (2) содержит, по меньшей мере, открывающее средство (3), решетку (4), включающую средство (40) ее извлечения, и поперечную перегородку (5). 2. Клетка для птицы по п.1, отличающаяся тем, что открывающее средство (3) складывается на потолок (6) модуля (2). 3. Клетка для птицы по п.1, отличающаяся тем, что решетка (4) извлекается с помощью средства(40) извлечения путем ее подъема с одной из ее сторон и складывания на верхнюю часть модуля (2).-1 015292 4. Клетка для птицы по п.1, отличающаяся тем, что боковая перегородка (5) имеет множество отверстий (50) и канавок (51). 5. Клетка для птицы по п.1, отличающаяся тем, что средство (40) извлечения решетки (4) представляет собой по меньшей мере одно из следующих средств: средство извлечения путем качения, средство извлечения путем скольжения, средство извлечения, представляющее собой сочетание двух указанных выше средств.
