Самоходная молотилка

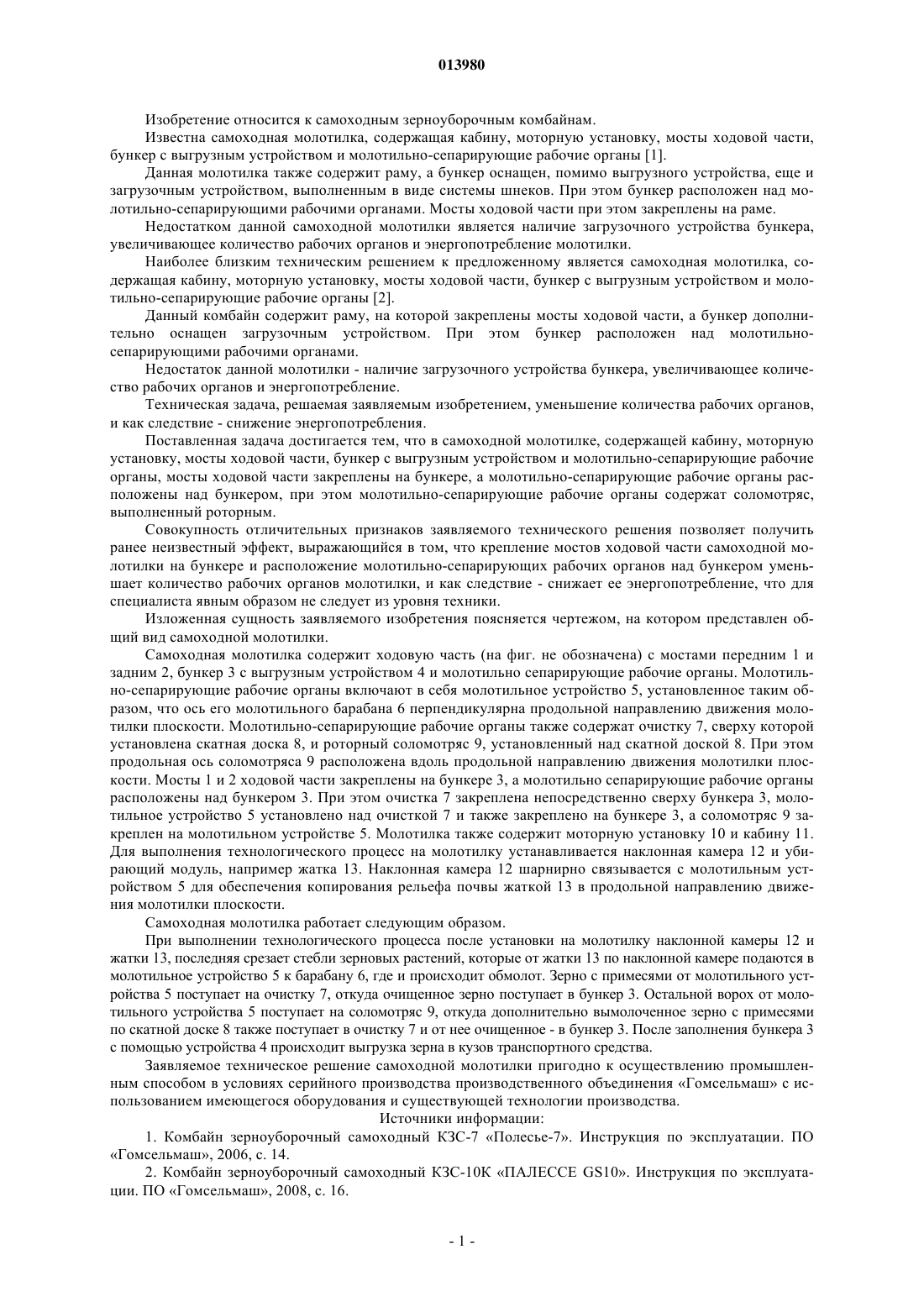

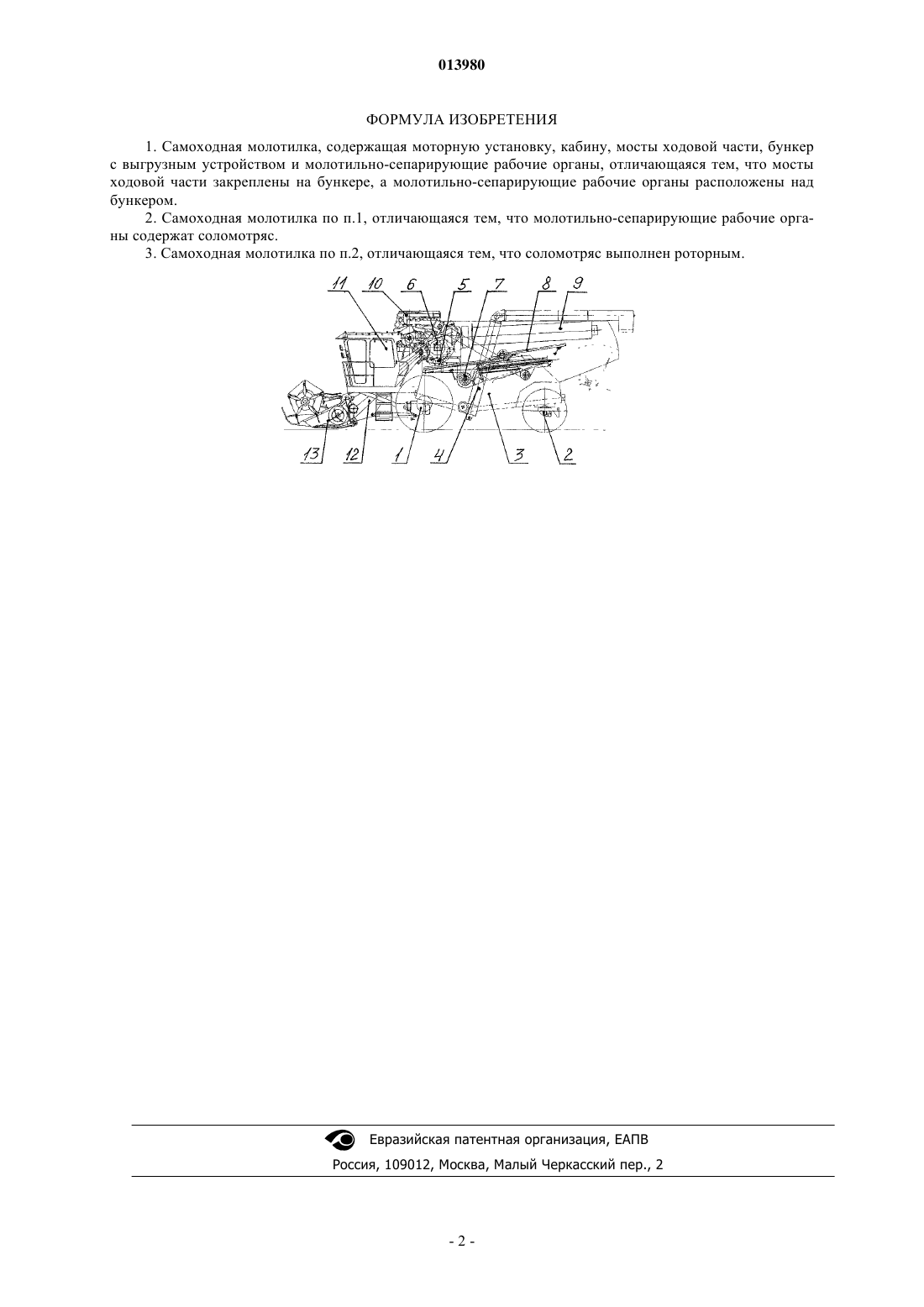

Самоходная молотилка содержит кабину, моторную установку, мосты ходовой части, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы. Мосты ходовой части закреплены на бункере, а молотильно-сепарирующие рабочие органы расположены над бункером. Молотильно-сепарирующие рабочие органы содержат соломотряс, выполненный роторным.(71)(73) Заявитель и патентовладелец: РЕСПУБЛИКАНСКОЕ КОНСТРУКТОРСКОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ"ГСКБ ПО ЗЕРНОУБОРОЧНОЙ И КОРМОУБОРОЧНОЙ ТЕХНИКЕ"; РЕСПУБЛИКАНСКОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОМЕЛЬСКИЙ ЗАВОД СЕЛЬСКОХОЗЯЙСТВЕННОГО МАШИНОСТРОЕНИЯ "ГОМСЕЛЬМАШ (BY) 013980 Изобретение относится к самоходным зерноуборочным комбайнам. Известна самоходная молотилка, содержащая кабину, моторную установку, мосты ходовой части,бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы [1]. Данная молотилка также содержит раму, а бункер оснащен, помимо выгрузного устройства, еще и загрузочным устройством, выполненным в виде системы шнеков. При этом бункер расположен над молотильно-сепарирующими рабочими органами. Мосты ходовой части при этом закреплены на раме. Недостатком данной самоходной молотилки является наличие загрузочного устройства бункера,увеличивающее количество рабочих органов и энергопотребление молотилки. Наиболее близким техническим решением к предложенному является самоходная молотилка, содержащая кабину, моторную установку, мосты ходовой части, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы [2]. Данный комбайн содержит раму, на которой закреплены мосты ходовой части, а бункер дополнительно оснащен загрузочным устройством. При этом бункер расположен над молотильносепарирующими рабочими органами. Недостаток данной молотилки - наличие загрузочного устройства бункера, увеличивающее количество рабочих органов и энергопотребление. Техническая задача, решаемая заявляемым изобретением, уменьшение количества рабочих органов,и как следствие - снижение энергопотребления. Поставленная задача достигается тем, что в самоходной молотилке, содержащей кабину, моторную установку, мосты ходовой части, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы, мосты ходовой части закреплены на бункере, а молотильно-сепарирующие рабочие органы расположены над бункером, при этом молотильно-сепарирующие рабочие органы содержат соломотряс,выполненный роторным. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что крепление мостов ходовой части самоходной молотилки на бункере и расположение молотильно-сепарирующих рабочих органов над бункером уменьшает количество рабочих органов молотилки, и как следствие - снижает ее энергопотребление, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемого изобретения поясняется чертежом, на котором представлен общий вид самоходной молотилки. Самоходная молотилка содержит ходовую часть (на фиг. не обозначена) с мостами передним 1 и задним 2, бункер 3 с выгрузным устройством 4 и молотильно сепарирующие рабочие органы. Молотильно-сепарирующие рабочие органы включают в себя молотильное устройство 5, установленное таким образом, что ось его молотильного барабана 6 перпендикулярна продольной направлению движения молотилки плоскости. Молотильно-сепарирующие рабочие органы также содержат очистку 7, сверху которой установлена скатная доска 8, и роторный соломотряс 9, установленный над скатной доской 8. При этом продольная ось соломотряса 9 расположена вдоль продольной направлению движения молотилки плоскости. Мосты 1 и 2 ходовой части закреплены на бункере 3, а молотильно сепарирующие рабочие органы расположены над бункером 3. При этом очистка 7 закреплена непосредственно сверху бункера 3, молотильное устройство 5 установлено над очисткой 7 и также закреплено на бункере 3, а соломотряс 9 закреплен на молотильном устройстве 5. Молотилка также содержит моторную установку 10 и кабину 11. Для выполнения технологического процесс на молотилку устанавливается наклонная камера 12 и убирающий модуль, например жатка 13. Наклонная камера 12 шарнирно связывается с молотильным устройством 5 для обеспечения копирования рельефа почвы жаткой 13 в продольной направлению движения молотилки плоскости. Самоходная молотилка работает следующим образом. При выполнении технологического процесса после установки на молотилку наклонной камеры 12 и жатки 13, последняя срезает стебли зерновых растений, которые от жатки 13 по наклонной камере подаются в молотильное устройство 5 к барабану 6, где и происходит обмолот. Зерно с примесями от молотильного устройства 5 поступает на очистку 7, откуда очищенное зерно поступает в бункер 3. Остальной ворох от молотильного устройства 5 поступает на соломотряс 9, откуда дополнительно вымолоченное зерно с примесями по скатной доске 8 также поступает в очистку 7 и от нее очищенное - в бункер 3. После заполнения бункера 3 с помощью устройства 4 происходит выгрузка зерна в кузов транспортного средства. Заявляемое техническое решение самоходной молотилки пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Источники информации: 1. Комбайн зерноуборочный самоходный КЗС-7 Полесье-7. Инструкция по эксплуатации. ПО Гомсельмаш, 2006, с. 14. 2. Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ GS10. Инструкция по эксплуатации. ПО Гомсельмаш, 2008, с. 16.-1 013980 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самоходная молотилка, содержащая моторную установку, кабину, мосты ходовой части, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы, отличающаяся тем, что мосты ходовой части закреплены на бункере, а молотильно-сепарирующие рабочие органы расположены над бункером. 2. Самоходная молотилка по п.1, отличающаяся тем, что молотильно-сепарирующие рабочие органы содержат соломотряс. 3. Самоходная молотилка по п.2, отличающаяся тем, что соломотряс выполнен роторным.
