Системы и способы для выбора компонентных несущих в системе радиосвязи
Номер патента: 22835
Опубликовано: 31.03.2016
Авторы: Имамура Кимихико, Парк Кеннет Дж., Чудхури Саянтан, Ковальски Джон М., Кошневис Ахмад

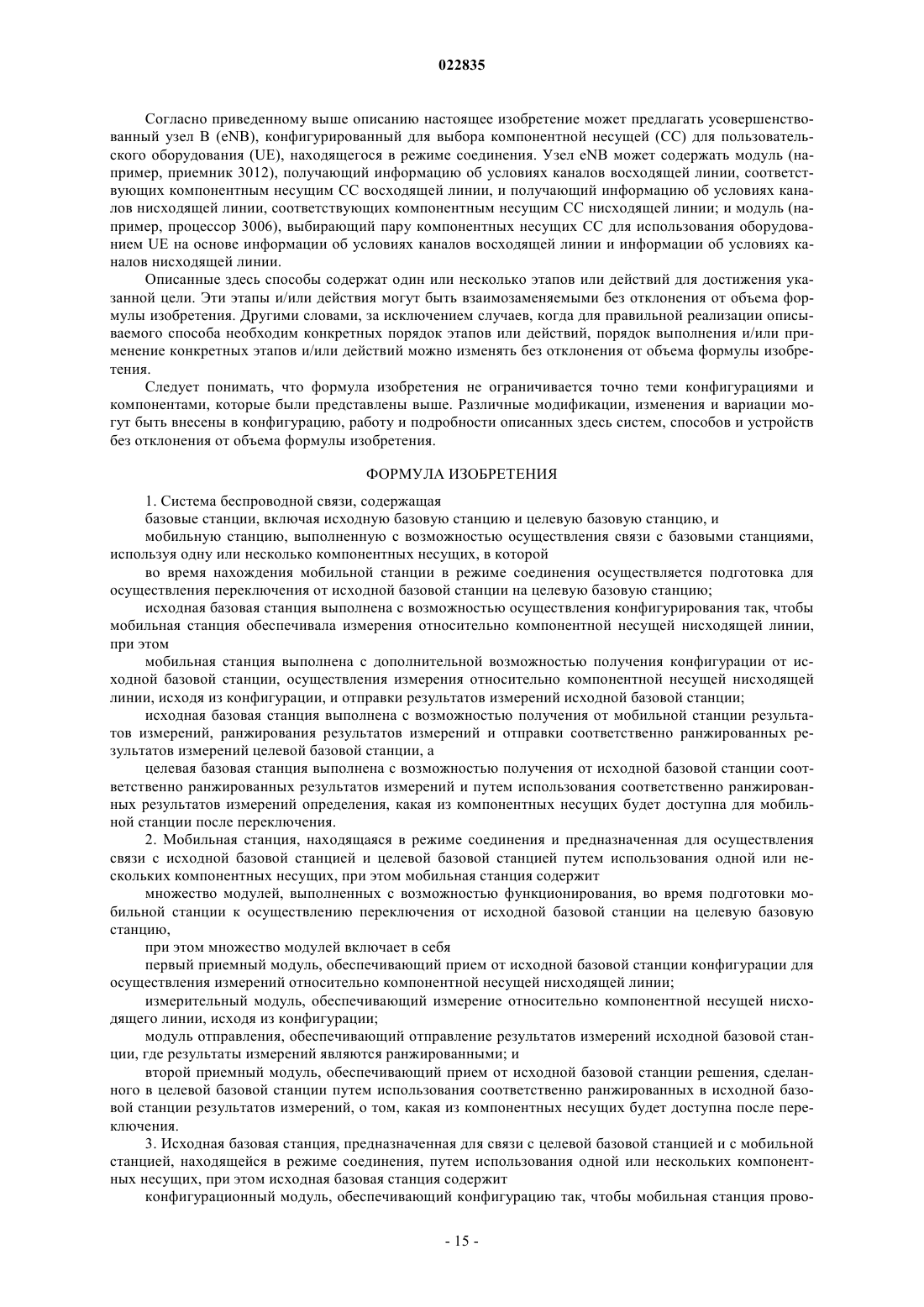

Формула / Реферат
1. Система беспроводной связи, содержащая
базовые станции, включая исходную базовую станцию и целевую базовую станцию, и
мобильную станцию, выполненную с возможностью осуществления связи с базовыми станциями, используя одну или несколько компонентных несущих, в которой

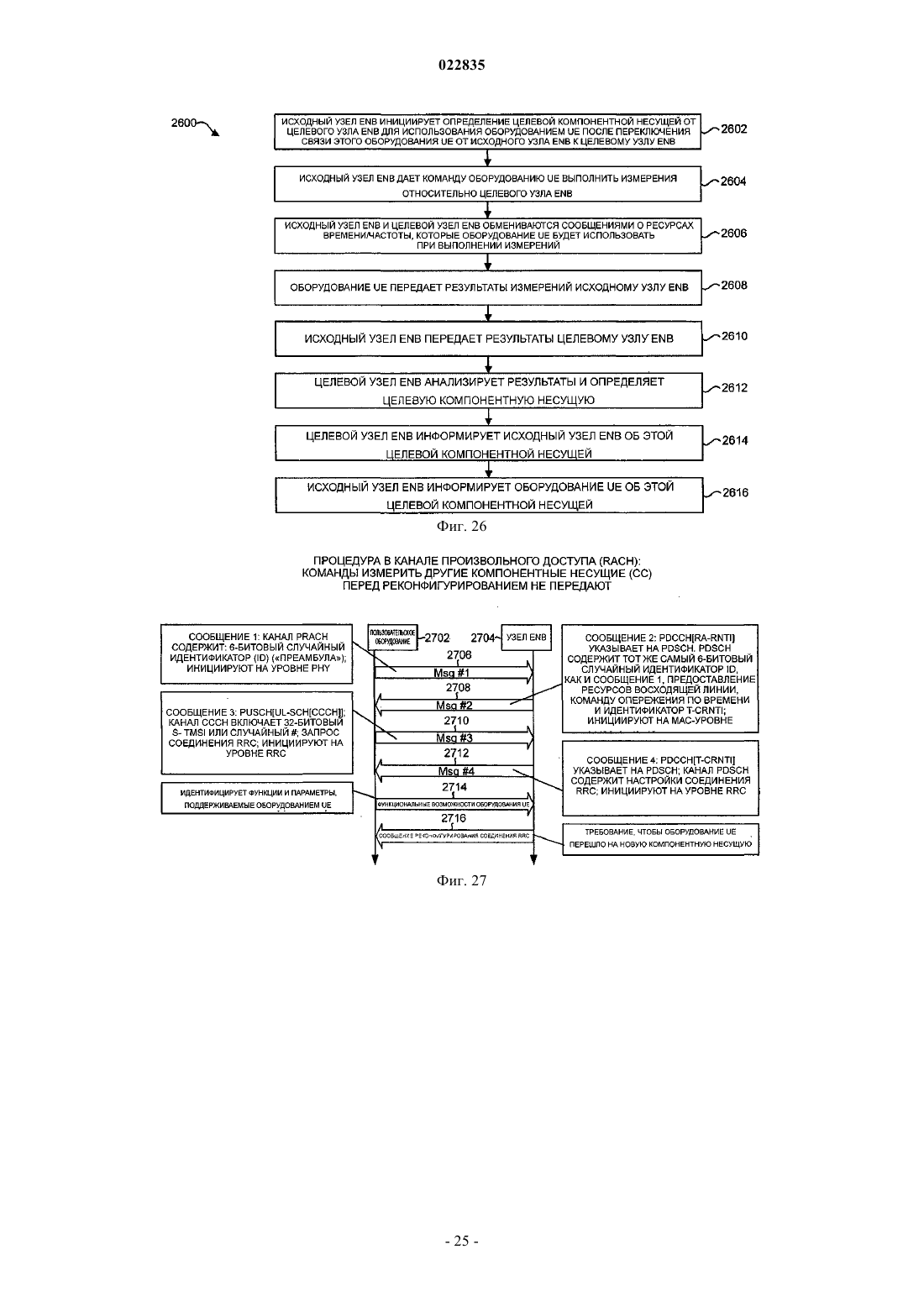

во время нахождения мобильной станции в режиме соединения осуществляется подготовка для осуществления переключения от исходной базовой станции на целевую базовую станцию;
исходная базовая станция выполнена с возможностью осуществления конфигурирования так, чтобы мобильная станция обеспечивала измерения относительно компонентной несущей нисходящей линии, при этом
мобильная станция выполнена с дополнительной возможностью получения конфигурации от исходной базовой станции, осуществления измерения относительно компонентной несущей нисходящей линии, исходя из конфигурации, и отправки результатов измерений исходной базовой станции;
исходная базовая станция выполнена с возможностью получения от мобильной станции результатов измерений, ранжирования результатов измерений и отправки соответственно ранжированных результатов измерений целевой базовой станции, а
целевая базовая станция выполнена с возможностью получения от исходной базовой станции соответственно ранжированных результатов измерений и путем использования соответственно ранжированных результатов измерений определения, какая из компонентных несущих будет доступна для мобильной станции после переключения.
2. Мобильная станция, находящаяся в режиме соединения и предназначенная для осуществления связи с исходной базовой станцией и целевой базовой станцией путем использования одной или нескольких компонентных несущих, при этом мобильная станция содержит
множество модулей, выполненных с возможностью функционирования, во время подготовки мобильной станции к осуществлению переключения от исходной базовой станции на целевую базовую станцию,
при этом множество модулей включает в себя
первый приемный модуль, обеспечивающий прием от исходной базовой станции конфигурации для осуществления измерений относительно компонентной несущей нисходящей линии;
измерительный модуль, обеспечивающий измерение относительно компонентной несущей нисходящего линии, исходя из конфигурации;
модуль отправления, обеспечивающий отправление результатов измерений исходной базовой станции, где результаты измерений являются ранжированными; и
второй приемный модуль, обеспечивающий прием от исходной базовой станции решения, сделанного в целевой базовой станции путем использования соответственно ранжированных в исходной базовой станции результатов измерений, о том, какая из компонентных несущих будет доступна после переключения.

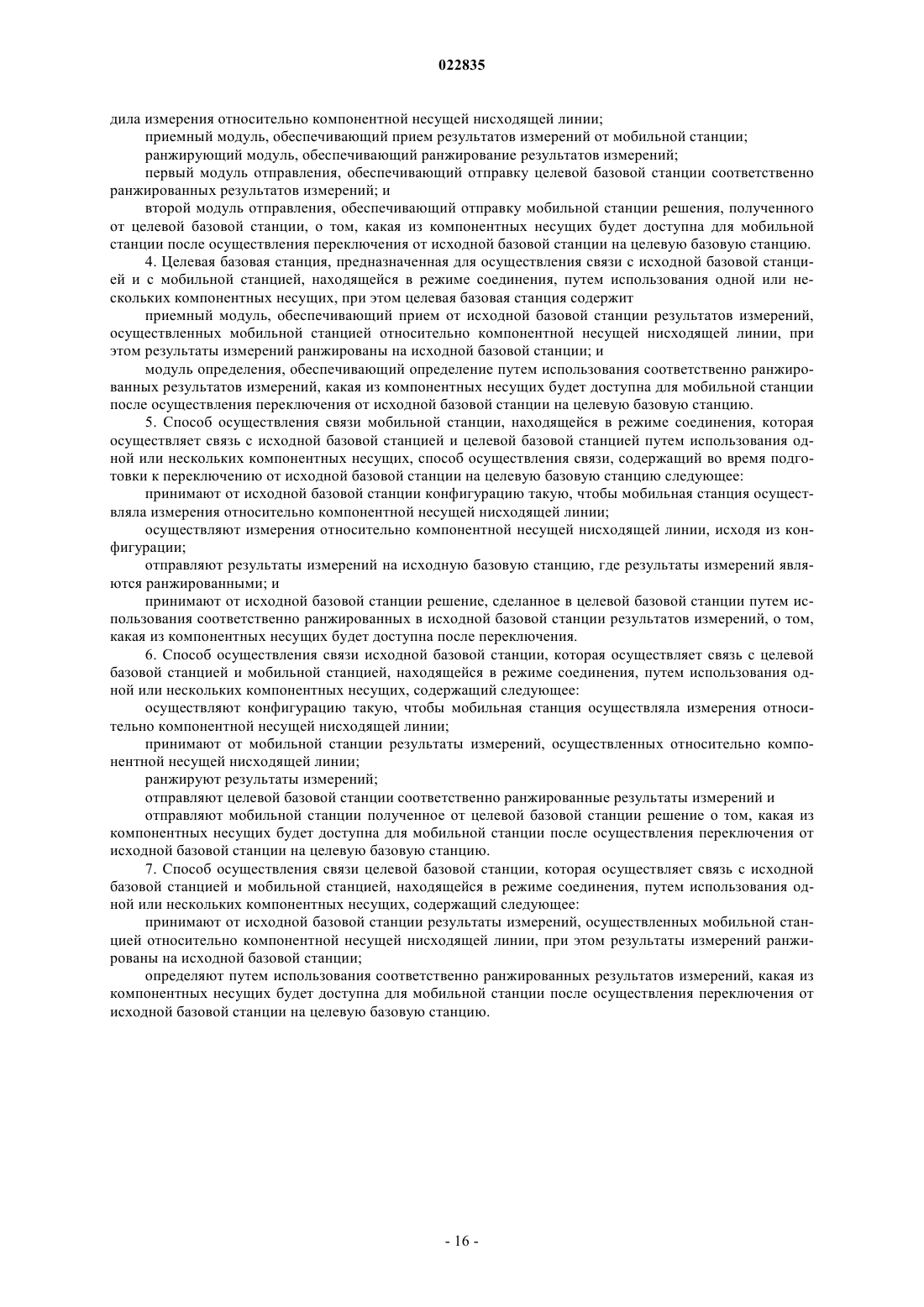

3. Исходная базовая станция, предназначенная для связи с целевой базовой станцией и с мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, при этом исходная базовая станция содержит
конфигурационный модуль, обеспечивающий конфигурацию так, чтобы мобильная станция проводила измерения относительно компонентной несущей нисходящей линии;
приемный модуль, обеспечивающий прием результатов измерений от мобильной станции;
ранжирующий модуль, обеспечивающий ранжирование результатов измерений;
первый модуль отправления, обеспечивающий отправку целевой базовой станции соответственно ранжированных результатов измерений; и
второй модуль отправления, обеспечивающий отправку мобильной станции решения, полученного от целевой базовой станции, о том, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию.
4. Целевая базовая станция, предназначенная для осуществления связи с исходной базовой станцией и с мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, при этом целевая базовая станция содержит
приемный модуль, обеспечивающий прием от исходной базовой станции результатов измерений, осуществленных мобильной станцией относительно компонентной несущей нисходящей линии, при этом результаты измерений ранжированы на исходной базовой станции; и
модуль определения, обеспечивающий определение путем использования соответственно ранжированных результатов измерений, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию.
5. Способ осуществления связи мобильной станции, находящейся в режиме соединения, которая осуществляет связь с исходной базовой станцией и целевой базовой станцией путем использования одной или нескольких компонентных несущих, способ осуществления связи, содержащий во время подготовки к переключению от исходной базовой станции на целевую базовую станцию следующее:
принимают от исходной базовой станции конфигурацию такую, чтобы мобильная станция осуществляла измерения относительно компонентной несущей нисходящей линии;
осуществляют измерения относительно компонентной несущей нисходящей линии, исходя из конфигурации;
отправляют результаты измерений на исходную базовую станцию, где результаты измерений являются ранжированными; и
принимают от исходной базовой станции решение, сделанное в целевой базовой станции путем использования соответственно ранжированных в исходной базовой станции результатов измерений, о том, какая из компонентных несущих будет доступна после переключения.
6. Способ осуществления связи исходной базовой станции, которая осуществляет связь с целевой базовой станцией и мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, содержащий следующее:
осуществляют конфигурацию такую, чтобы мобильная станция осуществляла измерения относительно компонентной несущей нисходящей линии;
принимают от мобильной станции результаты измерений, осуществленных относительно компонентной несущей нисходящей линии;
ранжируют результаты измерений;
отправляют целевой базовой станции соответственно ранжированные результаты измерений и
отправляют мобильной станции полученное от целевой базовой станции решение о том, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию.
7. Способ осуществления связи целевой базовой станции, которая осуществляет связь с исходной базовой станцией и мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, содержащий следующее:
принимают от исходной базовой станции результаты измерений, осуществленных мобильной станцией относительно компонентной несущей нисходящей линии, при этом результаты измерений ранжированы на исходной базовой станции;
определяют путем использования соответственно ранжированных результатов измерений, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию.

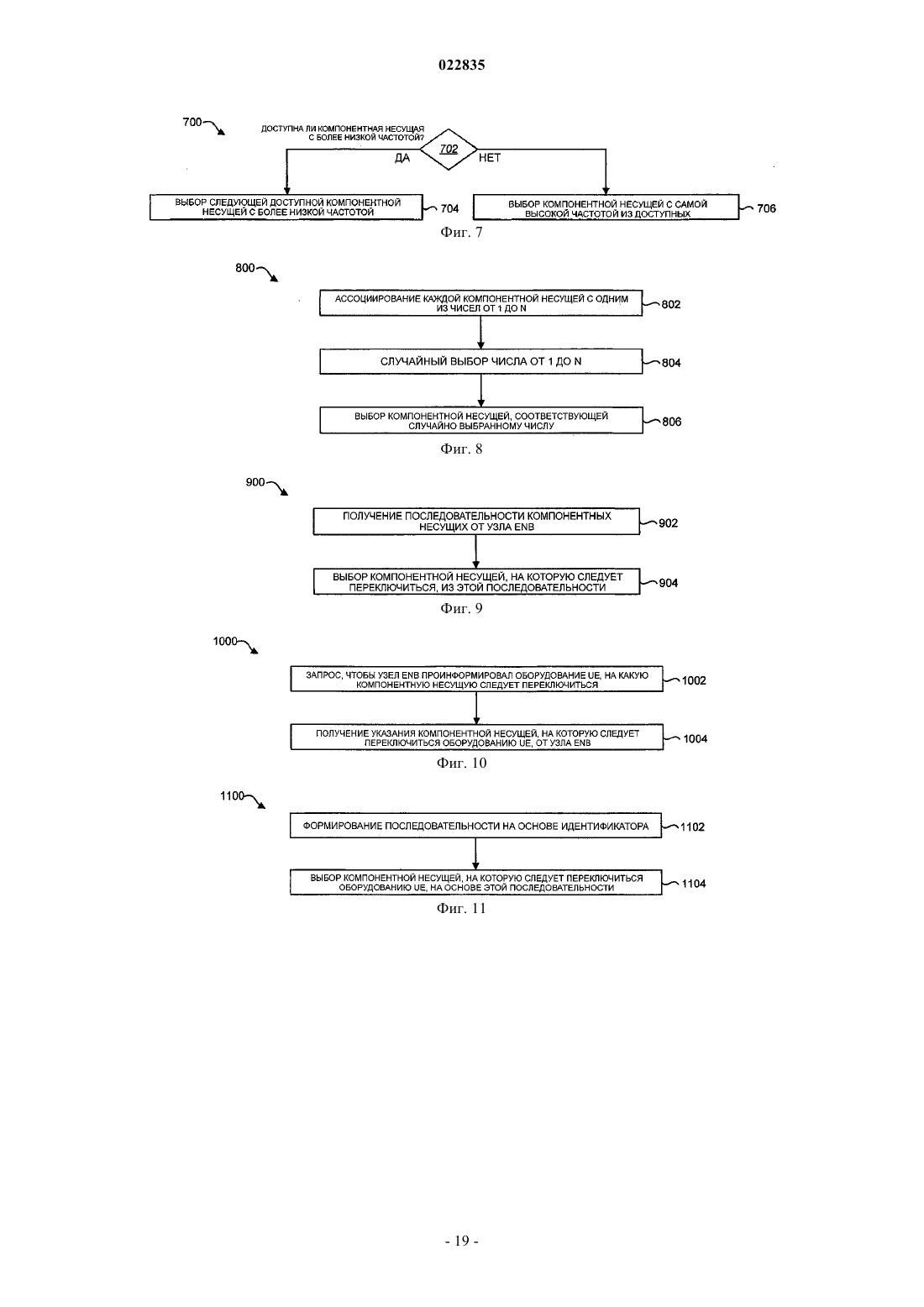

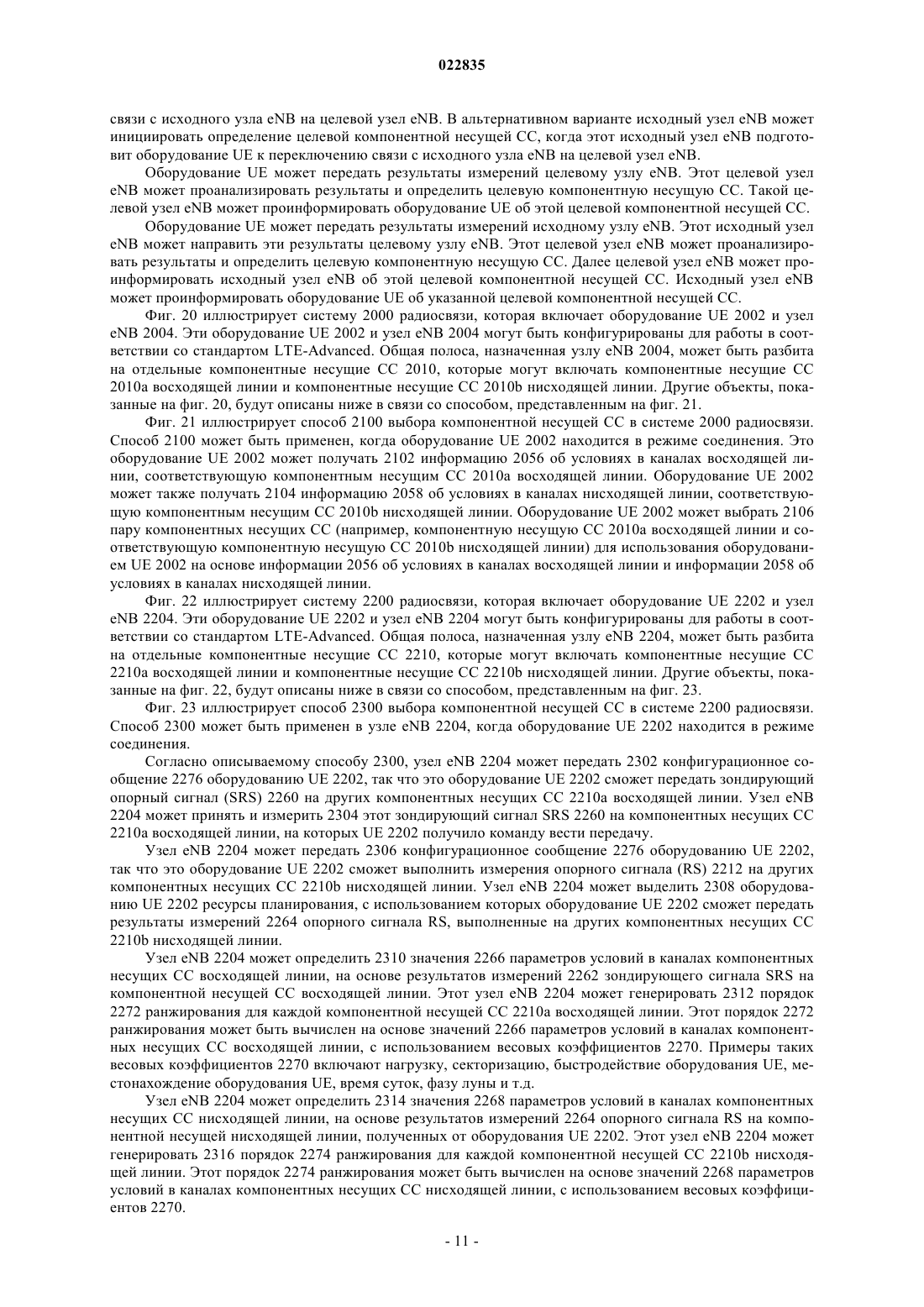

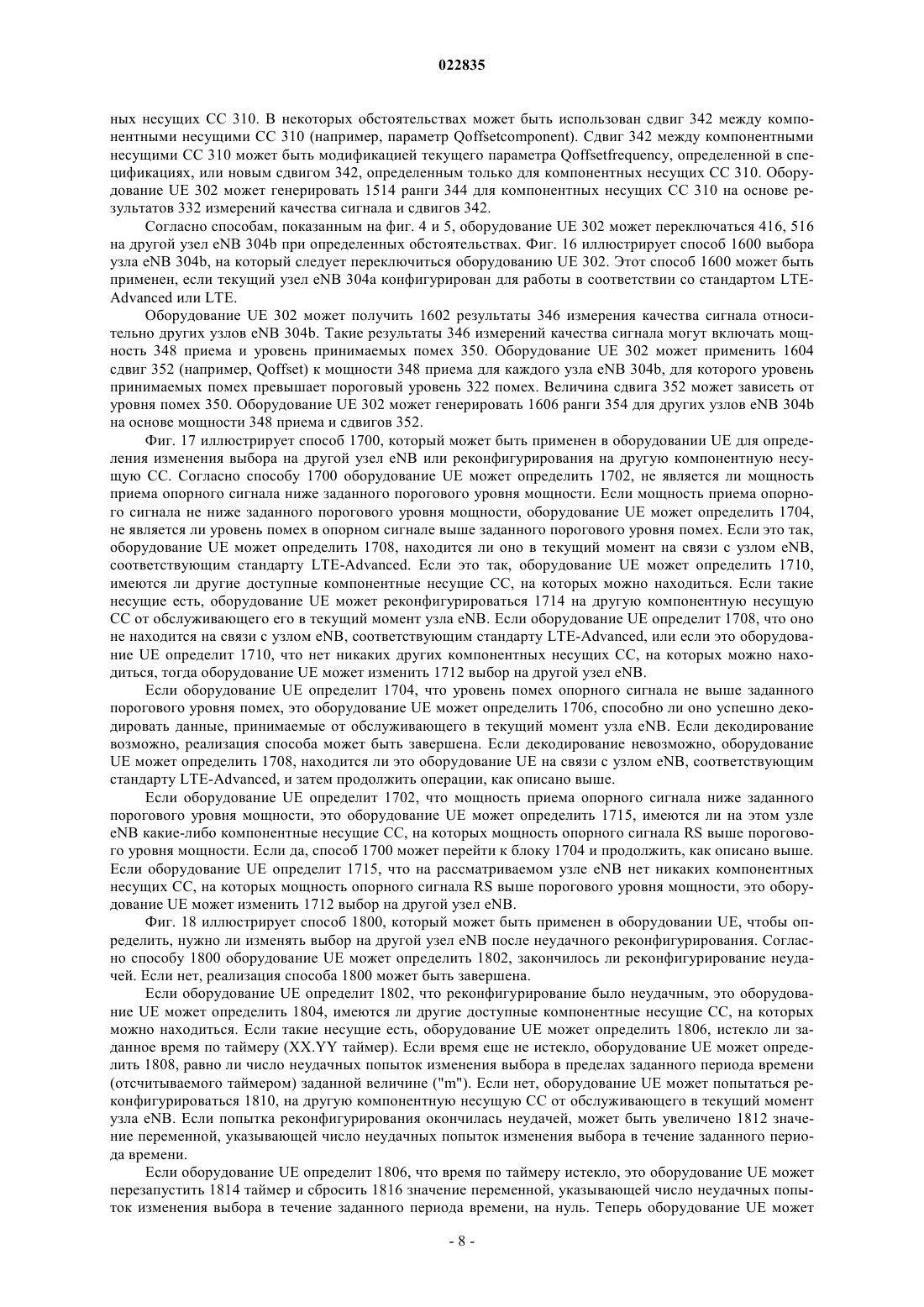

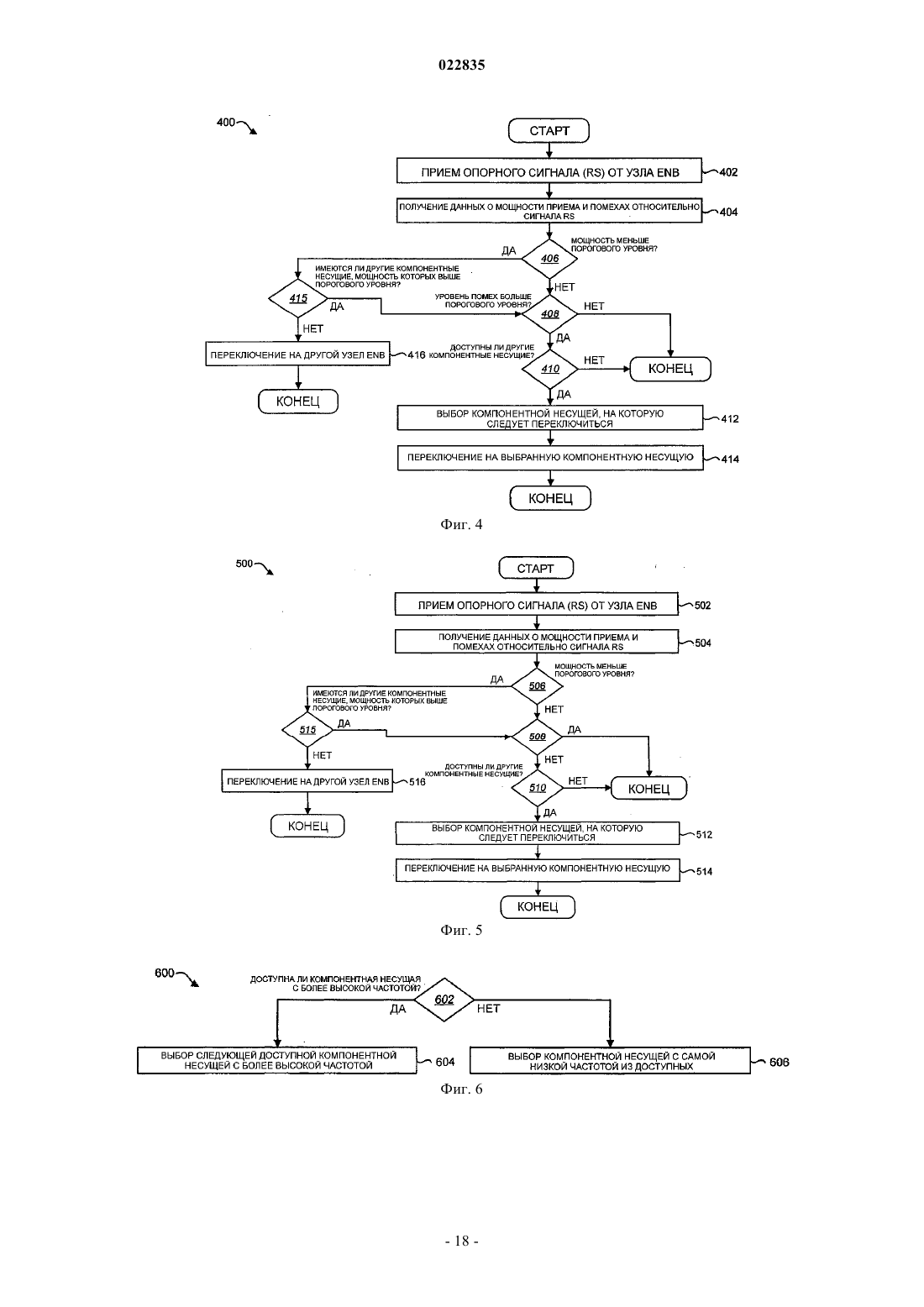

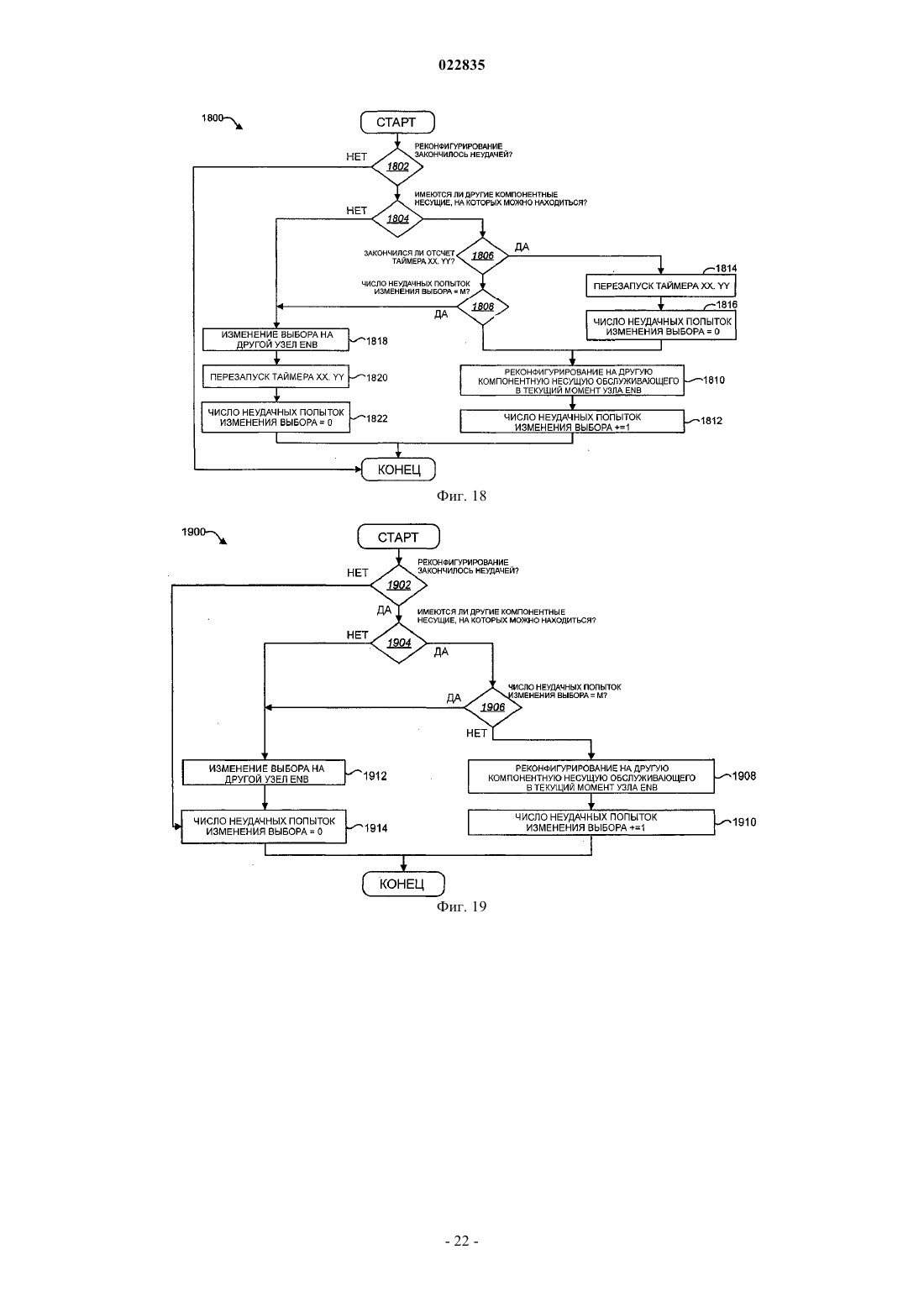

Текст

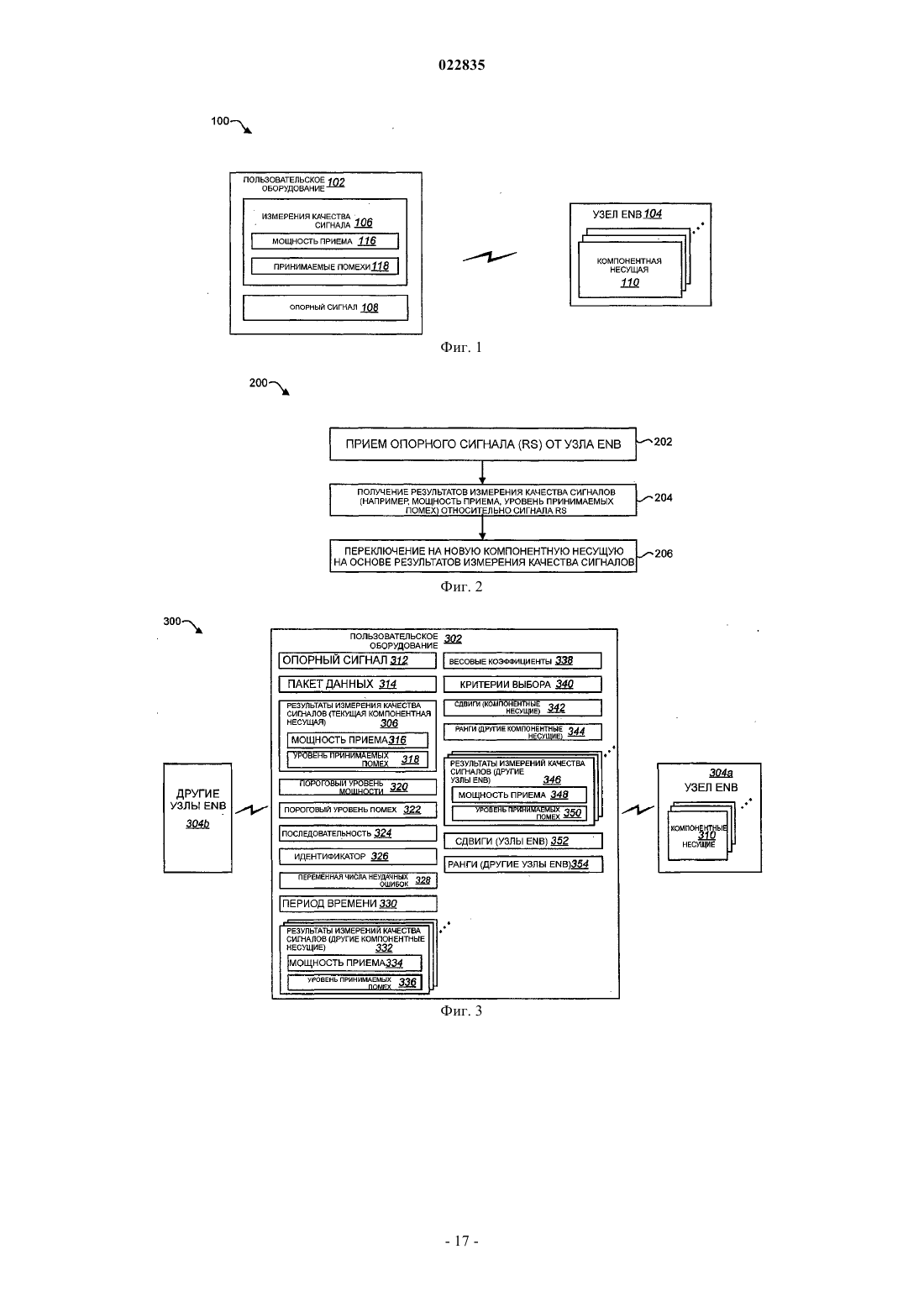

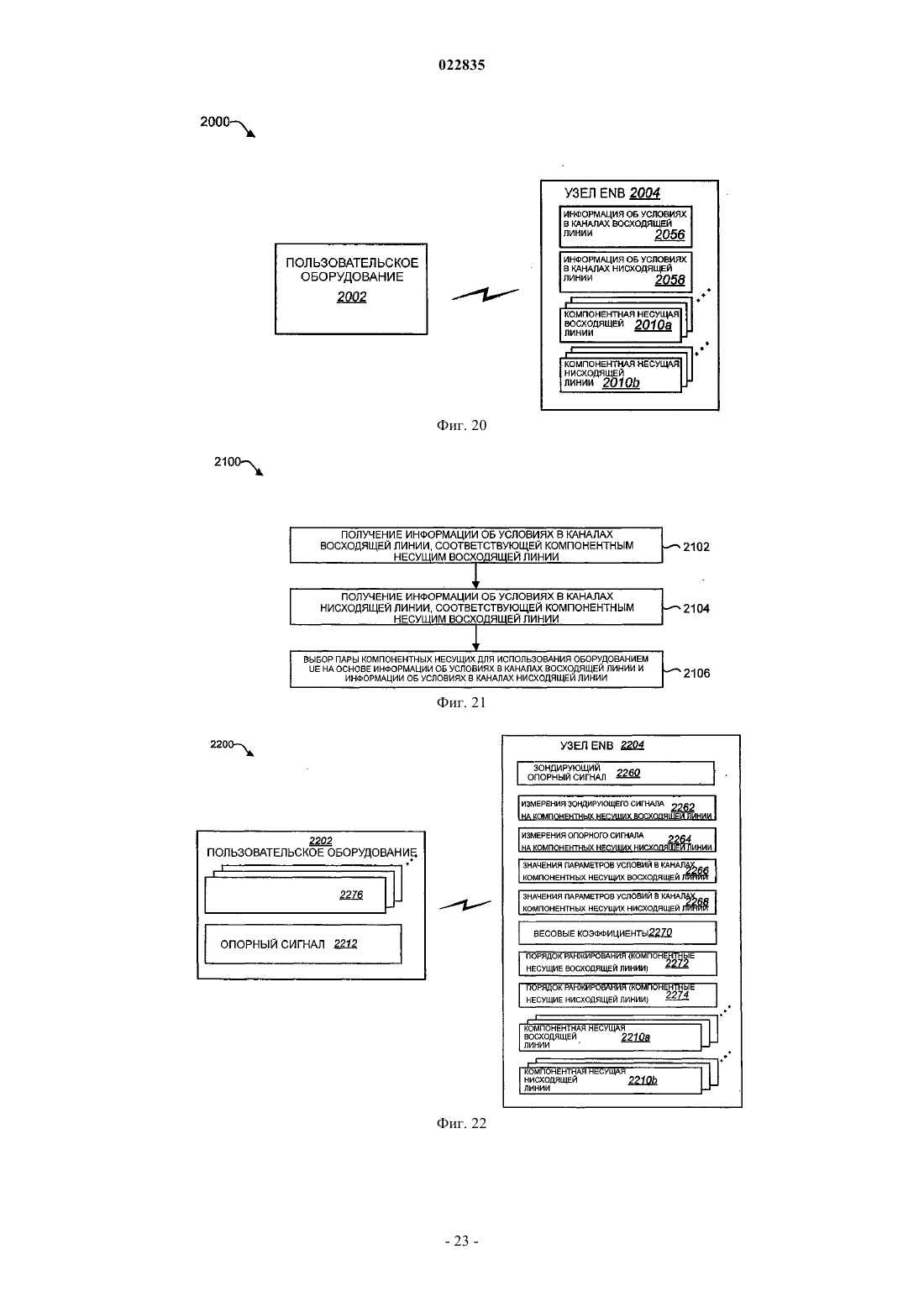

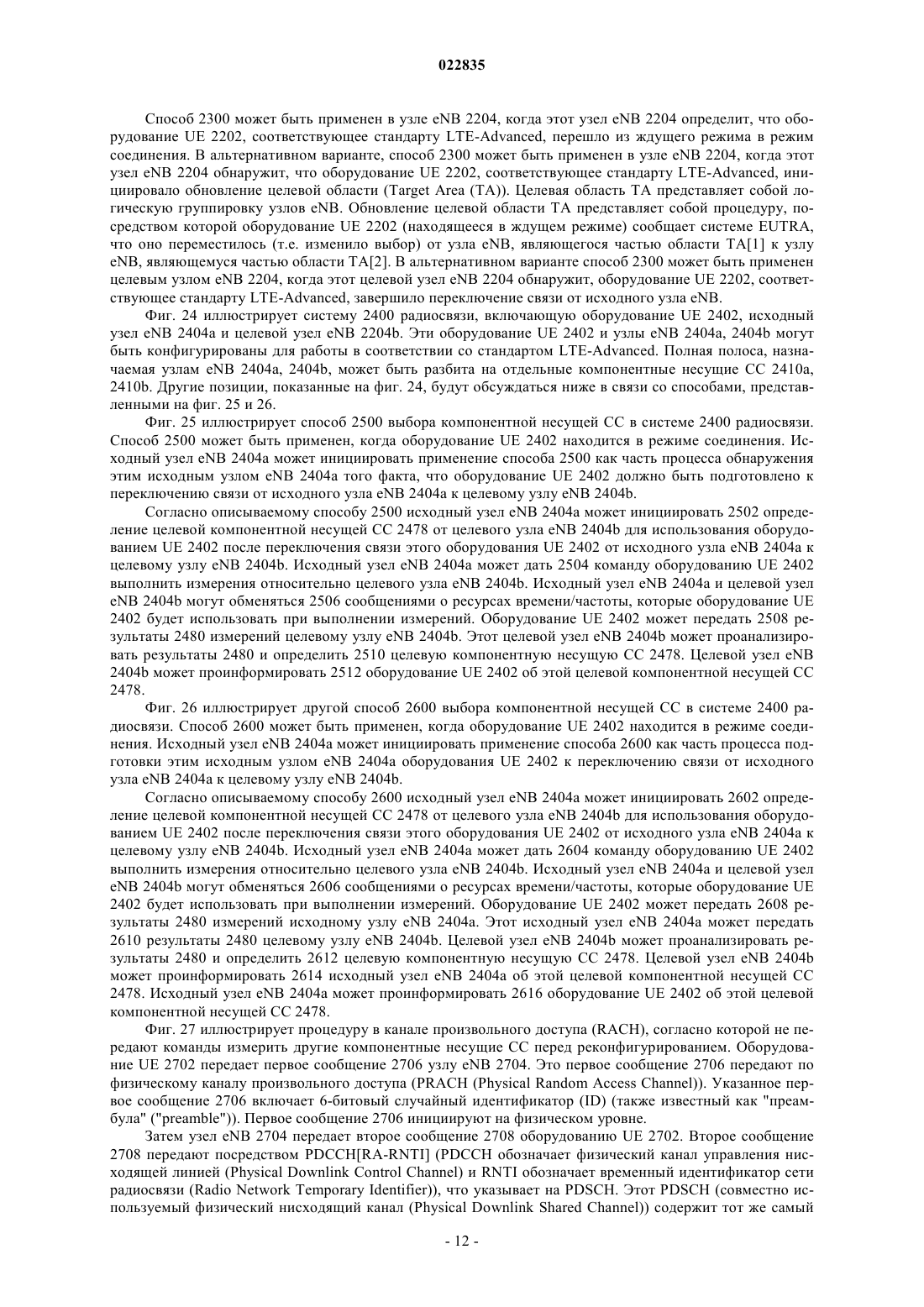

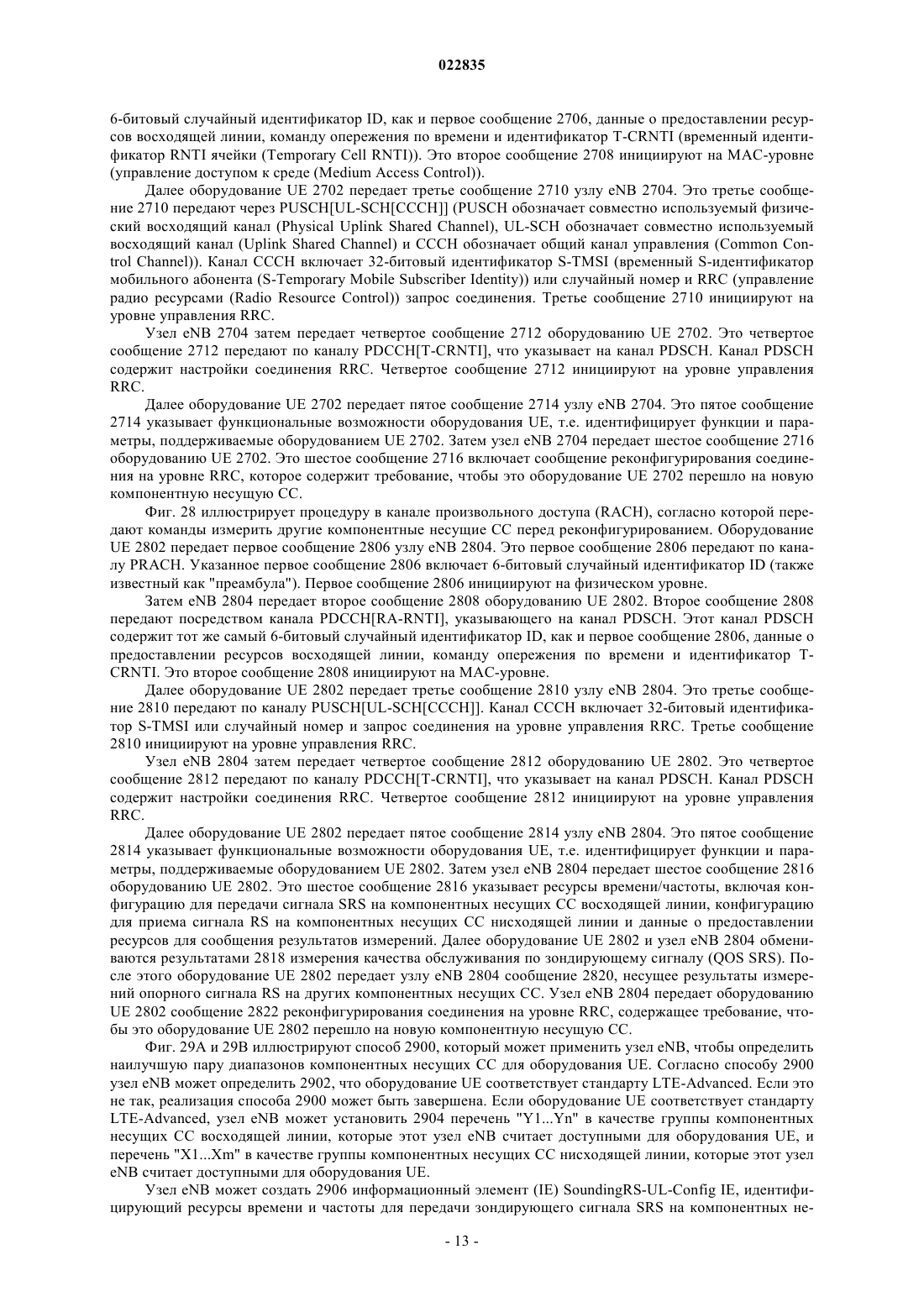

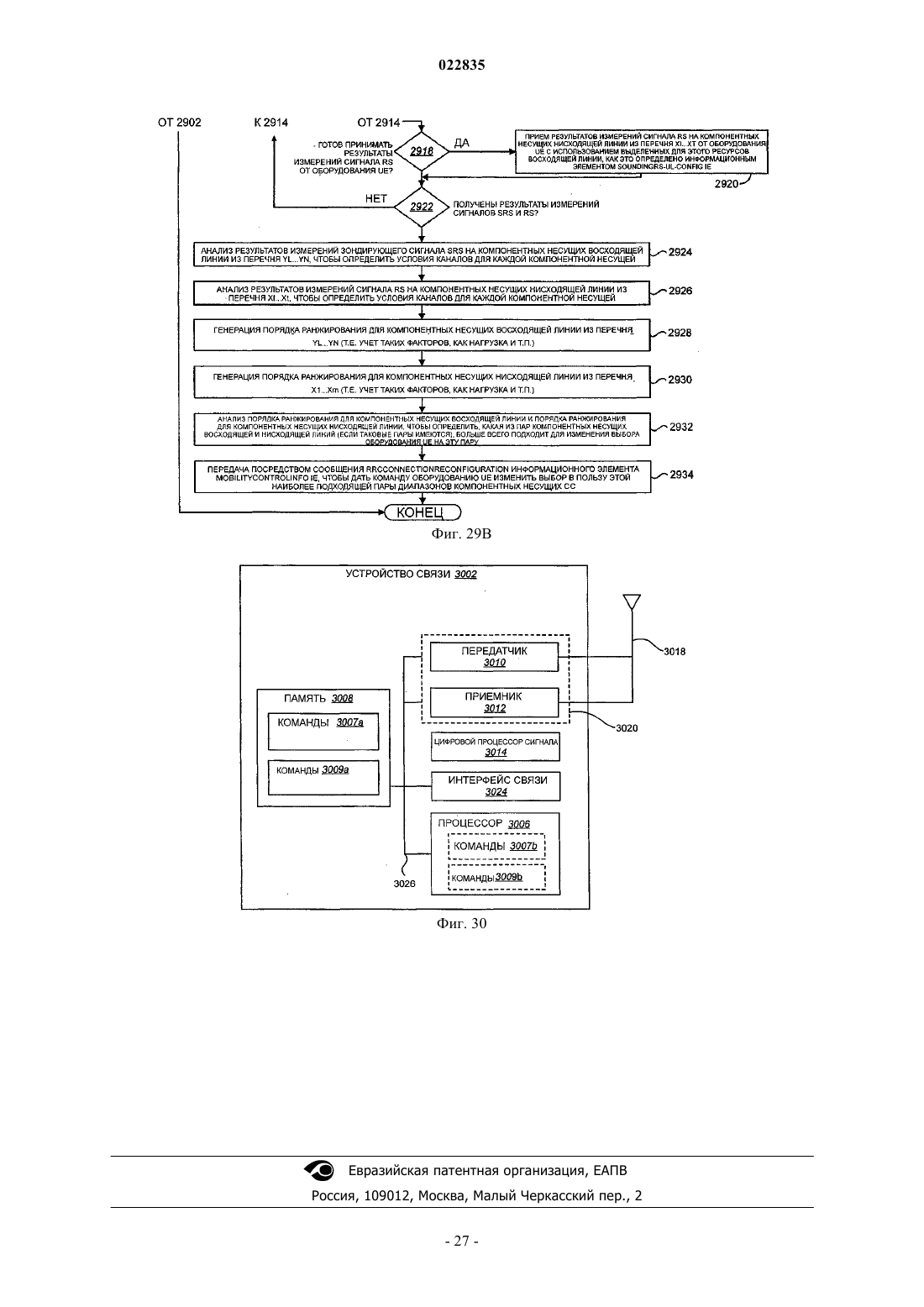

СИСТЕМЫ И СПОСОБЫ ДЛЯ ВЫБОРА КОМПОНЕНТНЫХ НЕСУЩИХ В СИСТЕМЕ РАДИОСВЯЗИ Настоящее изобретение относится к выбору компонентных несущих (СС) в системе радиосвязи. Пользовательское оборудование (UE), находящееся в ждущем режиме, может принимать опорный сигнал (RS) от усовершенствованного узла В (eNB), получать результаты измерения качества сигнала относительно этого сигнала RS и переключаться на новую компонентную несущую СС на основе этих результатов измерений качества сигнала. Для оборудования UE, находящегося в режиме соединения, узел eNB может получать информацию об условиях в каналах восходящей линии, соответствующую компонентным несущим СС восходящей линии, получать информацию об условиях в каналах нисходящей линии, соответствующую компонентным несущим СС нисходящей линии, и выбирать пару компонентных несущих СС для использования оборудованиемUE на основе информации об условиях в каналах восходящей линии и информации об условиях в каналах нисходящей линии.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники, к которой относится изобретение Настоящее изобретение относится в основном к системам радиосвязи. Более конкретно, настоящее изобретение относится к системам и способам выбора компонентных несущих в системе радиосвязи. Уровень техники Системы радиосвязи стали важным средством связи для множества людей по всему миру. Система радиосвязи может обеспечить связь для множества мобильных станций, каждую из которых могут обслуживать одна или несколько базовых станций. Группа "Проект партнерства третьего поколения" (Third Generation Partnership Project), именуемая также "3GPP", представляет собой соглашение о сотрудничестве, направленное на разработку применимых по всему миру технических спецификаций и технических отчетов для систем радиосвязи третьего и четвертого поколения. Группа 3GPP может сформулировать технические требования (спецификации) для сетей мобильной связи, систем мобильной связи и устройств следующего поколения. В спецификациях 3GPP мобильная станция обычно именуется "пользовательское оборудование" (user equipment (UE, а базовая станция обычно именуется "узел В" (Node В) или "усовершенствованный узел В" (evolved Node В (eNB."Долговременная эволюция 3GPP" (3GPP Long Term Evolution (LTE является названием, данным проекту усовершенствования стандарта мобильных телефонов или устройств для универсальной системы мобильной связи (Universal Mobile Telecommunications System (UMTS с целью обеспечения соответствия требованиям будущего. В одном из аспектов система UMTS была модифицирована для поддержки и спецификации развитого интерфейса наземного радио доступа для UMTS (Evolved UniversalTerrestrial Radio Access (E-UTRA и развитой наземной сети радио доступа для UMTS (Evolved UniversalTerrestrial Radio Access Network (E-UTRAN. Стандарт LTE-Advanced представляет собой следующее поколение стандарта LTE. Спецификации 3GPP LTE-Advanced будут включать функциональные возможности, которые позволят раздельные (возможно даже несмежные) спектральные диапазоны агрегировать путем разбиения на компонентные несущие. Каждая компонентная несущая (component carrier (CC может иметь полосу от 1,25 до 20 МГц. Причиной для выбора максимального спектрального интервала для разбиения равного 20 МГц является необходимость создания механизма для обеспечения обратной совместимости с пользовательским оборудованием (UE) согласно стандартам LTE Release 8 и Release 9. Описанные здесь способы и системы относятся в основном к выбору компонентных несущих в системе радиосвязи (например, в системе по стандарту LTE-Advanced). Краткое изложение существа изобретения Согласно настоящему изобретению предложен способ выбора компонентных несущих (СС), реализованный в пользовательском оборудовании (UE), находящемся в ждущем режиме. Предлагаемый способ содержит этапы: прием опорного сигнала (reference signal (RS от усовершенствованного узла В(evolved Node В (eNB; измерения качества сигнала относительно опорного сигнала RS и переключение на новую компонентную несущую СС на основе измерений качества сигнала. Согласно настоящему изобретению предложено пользовательское оборудование (UE), конфигурированное для выбора компонентной несущей (СС), будучи в ждущем режиме. Это пользовательское оборудование содержит модуль для приема опорного сигнала (RS) от усовершенствованного узла В (eNB); модуль измерения качества сигнала относительно опорного сигнала RS и модуль переключения на новую компонентную несущую СС на основе результатов измерений качества сигнала. Согласно настоящему изобретению предложен способ выбора компонентных несущих (СС) для пользовательского оборудования (UE), находящегося в режиме соединения, способ реализован в усовершенствованном узле В (eNB). Этот способ содержит следующие этапы: получение информации о состоянии восходящих каналов, соответствующей компонентным несущим СС восходящей линии; получение информации о состоянии нисходящих каналов, соответствующей компонентным несущим СС нисходящей линии; и выбор пары компонентных несущих СС для использования оборудованием UE на основе информации о состоянии восходящих каналов и информации о состоянии нисходящих каналов. Согласно настоящему изобретению предложен усовершенствованный узел В (eNB), конфигурированный для выбора компонентных несущих (СС) для пользовательского оборудования (UE), находящегося в режиме соединения. Такой узел eNB содержит модуль для получения информации о состоянии восходящих каналов, соответствующей компонентным несущим СС для восходящей линии, и модуль для получения информации о состоянии нисходящих каналов, соответствующей компонентным несущим СС для нисходящей линии; и модуль выбора пары компонентных несущих СС для использования оборудованием UE на основе информации о состоянии восходящих каналов и информации о состоянии нисходящих каналов. Согласно настоящему изобретению предложен способ выбора компонентных несущих (СС) для пользовательского оборудования (UE), находящегося в режиме соединения. Способ содержит этапы: инициирование исходным усовершенствованным узлом В (eNB) определения целевой компонентной несущей СС целевого узла eNB для использования оборудованием UE после переключения связи этого оборудования UE от исходного узла eNB на конечный узел eNB; передачу исходным узлом eNB команды оборудованию UE выполнить измерения относительно целевого узла eNB; и обмен сообщениями между исходным узлом eNB и целевым узлом eNB относительно ресурсов времени/частоты, которые оборудование UE будет использовать для выполнения измерений. Указанные выше и другие цели, признаки и преимущества настоящего изобретения станут более понятными после рассмотрения последующего подробного описания изобретения в сочетании с прилагаемыми чертежами. Краткое описание чертежей Фиг. 1 иллюстрирует систему радиосвязи, в которой могут быть реализованы, по меньшей мере, некоторые из описываемых здесь способов. Фиг. 2 иллюстрирует способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 1. Фиг. 3 иллюстрирует систему радиосвязи, в которой могут быть реализованы, по меньшей мере, некоторые из описанных здесь способов. Фиг. 4 иллюстрирует способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 3. Фиг. 5 иллюстрирует другой способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 3. Фиг. 6 иллюстрирует способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 7 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 8 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 9 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 10 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 11 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 12 иллюстрирует способ, который может быть применен оборудованием UE при попытке переключиться на другую компонентную несущую. Фиг. 13 иллюстрирует другой способ, который может быть применен оборудованием UE при попытке переключиться на другую компонентную несущую. Фиг. 14 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 15 иллюстрирует другой способ выбора компонентной несущей, на которую следует переключиться оборудованию UE. Фиг. 16 иллюстрирует способ выбора узла eNB, на который следует переключиться оборудованиюUE. Фиг. 17 иллюстрирует способ, который может быть применен в оборудовании UE, чтобы определить необходимость изменения выбора на другой узел eNB или реконфигурирования для перехода на другую компонентную несущую. Фиг. 18 иллюстрирует способ, который может быть применен в оборудовании UE, чтобы определить, требуется ли изменение выбора на другой узел eNB после неудачи реконфигурирования. Фиг. 19 иллюстрирует способ, который может быть применен в оборудовании UE, чтобы определить, требуется ли изменение выбора на другой узел eNB после неудачи реконфигурирования. Фиг. 20 иллюстрирует другую систему радиосвязи, в которой могут быть реализованы, по меньшей мере, некоторые из описываемых здесь способов. Фиг. 21 иллюстрирует способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 20. Фиг. 22 иллюстрирует другую систему радиосвязи, в которой могут быть реализованы, по меньшей мере, некоторые из описываемых здесь способов. Фиг. 23 иллюстрирует способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 22. Фиг. 24 иллюстрирует другую систему радиосвязи, в которой могут быть реализованы, по меньшей мере, некоторые из описываемых здесь способов. Фиг. 25 иллюстрирует способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 24. Фиг. 26 иллюстрирует другой способ выбора компонентной несущей в системе радиосвязи, показанной на фиг. 24. Фиг. 27 иллюстрирует процедуру в канале произвольного доступа (RACH), согласно которой не передают команды измерить другие компонентные несущие (СС) перед реконфигурированием. Фиг. 28 иллюстрирует процедуру в канале произвольного доступа (RACH), согласно которой передают команды измерить другие компонентные несущие (СС) перед реконфигурированием. Фиг. 29 А иллюстрирует способ, который может применить узел eNB, чтобы определить наилучшую пару диапазонов компонентных несущих СС для оборудования UE. Фиг. 29 В иллюстрирует способ, который может применить узел eNB, чтобы определить наилучшую пару диапазонов компонентных несущих СС для оборудования UE. Фиг. 30 иллюстрирует различные компоненты, которые могут быть использованы в устройстве связи. Подробное описание изобретения Для ясности, системы и способы, рассматриваемые здесь, будут описаны с использованием терминологии из стандартов 3GPP LTE и LTE-Advanced. Однако объем настоящего описания не следует ограничивать в этом отношении. Системы и способы, рассматриваемые здесь, могут быть использованы и в системах радиосвязи других типов. Как указано выше, системы и способы, описанные здесь, относятся в основном к выбору компонентных несущих (СС) в системе радиосвязи (например, в системе по стандарту LTE-Advanced). Сначала системы и способы будут рассмотрены применительно к выбору компонентных несущих СС для оборудования UE, находящегося в ждущем режиме. Согласно стандарту LTE Release 8 оборудование UE, находящееся в ждущем режиме попытается изменить выбор на другой узел eNB, когда оно в результате измерений сигналов с использованием нисходящей линии (DL) определит, что мощность опорного сигнала (RS) упала ниже порогового уровня. В стандарте LTE Release 8 уровень помех, воспринимаемых оборудованием UE в канале данных, настолько тесно связан с мощностью опорного сигнала RS, что нет необходимости пересчитывать составляющую помех для использования в алгоритме изменения выбора. В системе LTE-Advanced присутствуют новые источники помех, так что опираться на сильную взаимосвязь между мощностью опорного сигнала RS и уровнем помех уже не будет правильно. Поэтому пересчет результатов измерений помех для использования в алгоритме повторного выбора в оборудовании UE может оказаться полезным. В системе по стандарту LTE-Advanced оборудование UE может, находясь в ждущем режиме, контролировать любую компонентную несущую из группы, содержащей до 5 таких несущих СС (т.е. оставаться на этих компонентных несущих СС). Таким образом, когда оборудование UE, остающееся на компонентной несущей СС[1], обнаружило помехи, это совсем не обязательно означает, что тот же самый источник помех влияет и на компонентную несущую СС[n]. Поэтому совсем не обязательно по условию мощность RSПороговая мощность)(ПомехиПорог помех RSPowerThresholdPower)(InterferenceThresholdInterference запускать процесс изменения выбора. Здесь будет рассмотрен способ выбора компонентной несущей (СС). Пользовательское оборудование (UE), находящееся в ждущем режиме, принимает опорный сигнал (RS) от усовершенствованного узла В (eNB). Это оборудование UE измеряет качество сигнала относительно опорного сигнала RS. Оборудование UE переключается на новую компонентную несущую СС на основе измерений качества сигнала. Измерения качества сигнала могут включать измерения мощности принимаемого сигнала (мощности приема) и помех. Оборудование UE может переключиться на новую компонентную несущую СС, если мощность приема не ниже пороговой мощности приема, если уровень принимаемых помех превышает пороговый уровень помех и если рассматриваемый узел eNB имеет по меньшей мере одну другую доступную компонентную несущую СС. В альтернативном варианте оборудование UE может переключиться на новую компонентную несущую СС, если мощность приема не стала ниже пороговой мощности приема, если оборудование UE не может декодировать пакеты данных, передаваемые от узла eNB и если этот eNB имеет по меньшей мере одну другую доступную компонентную несущую СС. Оборудование UE может сообщить узлу eNB, когда это оборудование UE успешно переключилось на новую компонентную несущую СС. Для выбора компонентной несущей СС, на которую следует переключиться оборудованию UE, это оборудование UE может выбрать следующую доступную компонентную несущую СС выше по частоте или, если выше по частоте нет ни одной доступной компонентной несущей СС, оборудование UE может выбрать самую низкочастотную компонентную несущую СС из тех, что доступны. В альтернативном варианте, оборудование UE может выбрать следующую доступную компонентную несущую СС ниже по частоте или, если ниже по частоте нет ни одной доступной компонентной несущей СС, оборудование UE может выбрать самую высокочастотную компонентную несущую СС из тех, что доступны. В качестве другой альтернативы оборудование UE может выбрать компонентную несущую СС, на которое это оборудование UE будет переключаться, посредством случайного выбора одного из чисел от 1 до N, где N общее число доступных компонентных несущих СС. В качестве другой альтернативы оборудование UE может выбрать компонентную несущую СС для переключения на нее из последовательности компонентных несущих СС, которую этому оборудованиюUE сообщит узел eNB. В качестве еще одной альтернативы, оборудование UE может выбрать компонентную несущую СС для переключения на нее, запросив у узла eNB информацию о том, на какую ком-3 022835 понентную несущую СС следует переключиться этому оборудованию UE, и получив соответствующее указание от узла eNB. В качестве следующей альтернативы оборудование UE может выбрать компонентную несущую СС, на которую этому оборудованию UE следует переключиться, из последовательности компонентных несущих СС, вычисленной на основе идентификатора ячейки, идентификатора оборудования UE и т.п. В качестве другой альтернативы, оборудование UE может выбрать компонентную несущую СС, на которую этому оборудованию UE следует переключиться, посредством получения результатов измерений качества сигнала для других доступных компонентных несущих СС, применения весовых коэффициентов к результатам измерений качества сигнала и применения критериев выбора к взвешенным результатам. В качестве еще одной альтернативы, оборудование UE может выбрать компонентную несущую СС,на которую этому оборудованию UE следует переключиться, посредством получения результатов измерений качества сигнала для других доступных компонентных несущих СС и генерации рангов для других доступных компонентных несущих СС на основе результатов измерений качества сигнала и сдвигов для этих СС. Оборудование UE может определить, что сдвиг для какой-либо конкретной компонентной несущей СС был скорректирован узлом eNB на основе сдвигов для соседних компонентных несущих СС. В альтернативном варианте, оборудование UE может определить, что сдвиг для какой-либо конкретной компонентной несущей СС был скорректирован узлом eNB на основе мощности передачи на этой компонентной несущей СС. В качестве другой альтернативы, оборудование UE может определить, что сдвиг для какой-либо конкретной компонентной несущей СС был скорректирован узлом eNB на основе уровня помех других компонентных несущих СС. Указанные ранги можно также генерировать на основе сдвигов между компонентными несущими СС. Оборудование UE может выбрать другие доступные компонентные несущие СС, для которых получены результаты измерений качества сигнала и сформированы ранги на основе идентификатора, специфичного для ячейки. В альтернативном варианте, оборудование UE может выбрать другие доступные компонентные несущие СС, для которых получены результаты измерений качества сигнала и сформированы ранги на основе идентификатора, специфичного для оборудования UE. Оборудование UE может получать результаты измерений качества сигнала относительно других узлов eNB. Эти результаты измерений качества сигнала могут включать данных о мощности приема и о принимаемых помехах. Оборудование UE может генерировать ранги для каждого из других узлов eNB на основе мощности приема. Оборудование UE может применять сдвиги к мощности приема для конкретного узла eNB перед генерацией ранга, если уровень принимаемых помех от этого узла eNB превышает пороговый уровень. Оборудование UE может переключиться на работу с другим узлом eNB, если это оборудование UE совершило m неудачных попыток переключиться на новую компонентную несущую СС в течение заданного периода времени. В качестве другой альтернативы оборудование UE может переключиться на работу с другим узлом eNB, если это оборудование UE совершило m последовательных неудачных попыток переключиться на новую компонентную несущую СС. Рассмотрено также пользовательское оборудование (UE), конфигурированное для выбора компонентной несущей (СС) во время нахождения в ждущем режиме. Оборудование UE включает процессор,память, связанную с процессором электронным способом, и команды, записанные в памяти. Эти команды выполняют для приема опорного сигнала (RS) от усовершенствованного узла В (eNB), получения результатов измерения качества сигнала относительно этого опорного сигнала и переключения на новую компонентную несущую СС на основе результатов измерения качества сигнала. Фиг. 1 иллюстрирует систему 100 радиосвязи, которая включает оборудование UE 102 и узел eNB 104. Оборудование UE 102 представляет собой электронное устройство, которое может быть использовано для голосовой связи и/или передачи данных через сеть радиосвязи, такую как сеть сотовой связи. Оборудование UE 102 может представлять собой сотовый телефон, смартфон, персональный цифровой помощник (PDA), плату в составе портативного или персонального компьютера и т.п. Узел eNB 104 обеспечивает радиосвязь между оборудованием UE 102 и сетью. Этот узел eNB 104 представляет собой стационарную радиостанцию, содержащую высокочастотные радиопередатчики и приемники, используемые для связи с оборудованием UE, которое может свободно перемещаться вокруг узла eNB 104. Сигналы, передаваемые от оборудования UE 102 узлу eNB 104, именуются сигналами восходящей линии или восходящими сигналами, а сигналы, передаваемые от узла eNB 104 к оборудованию UE 102, именуются сигналами нисходящей линии или нисходящими сигналами. Оборудование UE 102 и узел eNB 104 могут быть конфигурированы для работы в соответствии со стандартом LTE-Advanced. Общая полоса, назначенная узлу eNB 104, может быть разбита на несколько отдельных компонентных несущих СС 110. Радиосвязь между оборудованием UE 102 и узлом eNB 104 может осуществляться посредством одной из доступных компонентных несущих СС 110. Другие объекты, показанные на фиг. 1, будут рассмотрены ниже в связи с описанием способа, представленного на фиг. 2. Фиг. 2 иллюстрирует способ 200 для выбора компонентных несущих СС в системе 100 радиосвязи. Способ 200 может быть применен, когда оборудование UE 102 находится в ждущем режиме. Оборудование UE 102 может принимать 202 опорный сигнал (RS) 108 от узла eNB 104 на конкретной компонентной несущей СС 110, которая может быть здесь названа "текущей" ("current") компонентной несущей СС 110. Оборудование 102 может получить 204 результаты 106 измерений качества сигнала относительно опорного сигнала RS 108. Эти результаты 106 измерений качества сигнала могут предоставить информацию относительно качества сигнала для текущей компонентной несущей СС 110. Результаты 106 измерений качества сигнала могут включать данные о мощности 116 приема и уровне принимаемых помех 118. Оборудование UE 102 может переключиться 206 на новую компонентную несущую СС 110 на основе результатов 106 измерений качества сигнала. Например, если результаты 106 измерений качества сигнала указывают, что мощность 116 приема текущей компонентной составляющей СС 110 приемлема, но уровень 118 помех для текущей компонентной составляющей СС 110 слишком высок, и что имеется по меньшей мере одна другая компонентная составляющая СС 110, которая может обеспечить адекватную мощность 116, но меньшие помехи 118, тогда оборудование UE 102 может переключиться 206 на другую компонентную составляющую СС 110. В этом контексте "переключение" ("switch") означает, что оборудование UE 102 перестраивается и контролирует сигнал другой компонентной составляющей СС 110 от текущего узла eNB 104. Фиг. 3 иллюстрирует систему 300 радиосвязи, которая включает оборудование UE 302, узел eNB 304 а и один или несколько других узлов eNB 304b. Оборудование UE 302 и узел eNB 304 а могут быть конфигурированы для работы в соответствии со стандартом LTE-Advanced, так что между этими оборудованием UE 302 и узлом eNB 304 а можно поддерживать радиосвязь на одной из нескольких компонентных несущих СС 310. Другие объекты, показанные на фиг. 3, будут обсуждаться ниже в связи со способами, показанными на фиг. 4-16. Фиг. 4 иллюстрирует способ 400 для выбора компонентной несущей СС в системе 300 радиосвязи. Способ 400 может быть применен, когда оборудование UE 302 находится в ждущем режиме. Оборудование 302 может принимать 402 опорный сигнал (RS) 312 от узла eNB 304 а на конкретной компонентной несущей СС 310, которая может здесь именоваться "текущей" компонентной несущей СС 310. Оборудование UE 302 может получать 404 результаты 306 измерений качества сигнала относительно опорного сигнала RS 312. Эти результаты 306 измерений качества сигнала могут включать мощность 316 приема и уровень принимаемых помех 318 относительно опорного сигнала RS 312. Результаты измерения помех в системе стандарта LTE-Advanced могут происходить из одного из следующих источников: индикатор уровня опорного сигнала (RSSI (Reference Signal Strength Indicator,качество приема опорного сигнала (RSRQ (Reference Signal Received Quality, индикатор качества канала (CQI (Channel Quality Indicator или специализированный опорный сигнал RS. Сеть может сообщить оборудованию UE 302 дополнительный метрический показатель на основе нагрузки, чтобы улучшить оценку индикатора качества RSRQ (т.е. нагрузка = объему трафика данных, передаваемому узлом eNB 304 а). Оборудование UE 302 может определить 406, является ли мощность 316 приема меньше заданного порогового уровня 320, который может здесь именоваться "пороговый уровень 320 мощности". Если мощность 316 приема не меньше порогового уровня 320 мощности, оборудование UE 302 может определить 408, превосходит ли уровень принимаемых помех 318 величину порогового уровня 322, который может здесь именоваться также "пороговый уровень 322 помех". Если уровень принимаемых помех 318 не превышает порогового уровня 322 помех, реализацию способа 400 можно завершить. Если уровень принимаемых помех 318 превосходит пороговый уровень 322 помех, оборудованиеUE 302 может определить 410, имеется ли по меньшей мере одна другая доступная компонентная несущая СС 310, посредством которой оборудование UE 302 может поддерживать связь с узлом eNB 304 а. Если нет, реализацию способа 400 можно завершить. Однако, если имеется по меньшей мере одна другая доступная компонентная несущая СС 310, тогда оборудование UE 302 может выбрать 412 такую компонентную несущую СС 310 для переключения, после чего оборудование UE 302 может переключиться 414 на выбранную компонентную несущую СС 310. Если оборудование UE 302 определит 406, что мощность 316 приема меньше порогового уровня 320 мощности, это оборудование UE 302 может определить 415, имеется ли какая-либо компонентная несущая СС 310 на рассматриваемом узле eNB 304 а, на которой мощность опорного сигнала RS больше указанного порогового уровня 320 мощности. Если да, способ 400 может перейти к блоку 408 ветвления и продолжить работу, как описано выше. Если оборудование UE 302 определит 415, что нет никаких компонентных несущих СС 310 на рассматриваемом узле eNB 304 а, на которых мощность опорного сигнала RS была бы больше указанного порогового уровня 320 мощности, тогда оборудование UE 302 может переключиться 416 на другой узел eNB 304b. Фиг. 5 иллюстрирует другой способ 500 выбора компонентной несущей СС в системе 300 радиосвязи. Способ 500 может быть применен, когда оборудование UE 302 находится в ждущем режиме. Оборудование UE 302 может принимать 502 опорный сигнал (RS) 312 от узла eNB 304 а посредством конкретной компонентной несущей СС 310, которая может называться здесь "текущей" компонентной несущей СС 310. Оборудование UE 302 может получить 504 результат измерения мощности 316 приема относительно опорного сигнала RS 312. Это оборудование UE 302 может определить 506, является ли эта мощность 316 приема меньше порогового уровня 320 мощности. Если мощность 316 приема не меньше порогового уровня 320 мощности, оборудование UE 302 может попытаться 508 декодировать пакеты 314 данных, принимаемые от узла eNB 304 а. Узел eNB 304 а может передавать эти пакеты 314 данных в режиме широкого вещания по физическому каналу управления нисходящей линией (Physical Downlink Control Channel (PDCCH, физическому вещательному каналу (Physical Broadcast Channel (PBCH и т.п. Если эти пакеты 314 данных можно декодировать, реализация способа 500 может быть завершена. Если пакеты 314 данных декодировать не удается, тогда оборудование UE 302 может определить 510, доступна ли по меньшей мере одна другая компонентная несущая СС 310, на которой оборудование UE 302 могло бы поддерживать связь с узлом eNB 304 а. Если нет, реализация способа 500 может быть завершена. Однако если имеется по меньшей мере одна другая компонентная несущая СС 310, оборудование UE 302 может выбрать 512 другую компонентную несущую 512 и затем переключиться 514 на выбранную несущую СС 310. Если оборудование UE 302 определит 506, что мощность 316 приема меньше порогового уровня 320 мощности, тогда это оборудование может определить 515, имеются ли какие-либо компонентные несущие СС 310 на этом узле eNB 304 а, для которых мощность опорного сигнала RS больше порогового уровня 320 мощности. Если есть, способ 500 может перейти к блоку 508 ветвления и продолжить работу,как описано выше. Если оборудование UE 302 определит 515, что нет никаких компонентных несущих СС 310 на этом узле eNB 304 а, для которых мощность опорного сигнала была бы больше порогового уровня 320 мощности, тогда это оборудование UE 302 может переключиться 516 на другой узел eNB 304b. Оба способа, показанные на фиг. 4 и 5, включают выбор 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Это можно сделать разнообразными способами. Фиг. 6 иллюстрирует способ 600 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Это оборудование UE 302 может определить 602, имеется ли какая-либо доступная компонентная несущая СС 310 с более высокой частотой (относительно текущей компонентной несущей СС 310). Если такая несущая есть, оборудование UE 302 может выбрать 604 следующую доступную компонентную несущую СС 310 с более высокой частотой. В противном случае,оборудование UE 302 может выбрать 606 самую низкочастотную из доступных компонентных несущих СС 310 (отличную от текущей компонентной несущей СС 310). Фиг. 7 иллюстрирует другой способ 700 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может определить 702, имеется ли какая-либо доступная компонентная несущая СС 310 с более низкой частотой (относительно текущей компонентной несущей СС 310). Если такая несущая есть, оборудование UE 302 может выбрать 704 следующую доступную компонентную несущую СС 310 с более низкой частотой. В противном случае,оборудование UE 302 может выбрать 706 самую высокочастотную из доступных компонентных несущих СС 310 (отличную от текущей компонентной несущей СС 310). Фиг. 8 иллюстрирует другой способ 800 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может поставить 802 в соответствие каждой из N доступных компонентных несущих СС 310 число от 1 до N, чтобы каждая из доступных компонентных несущих СС 310 имела свое, отличное от других число. При этом оборудованиеUE 302 может выбирать 804 эти числа от 1 до N случайным образом. Затем оборудование UE 302 может выбрать 806 компонентную несущую, соответствующую случайно выбранному числу. Если результат случайного выбора числа попадет на текущую компонентную несущую СС 310, процедура выбора случайного числа будет повторяться до тех пор, пока не будет выбрано число, не попадающее на текущую компонентную несущую СС 310. Фиг. 9 иллюстрирует другой способ 900 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может принять 902 последовательность 324 компонентных несущих СС 310 от узла eNB 304 а. Эта последовательность 324 может указывать, какую из компонентных несущих СС 310 следует выбирать после текущей несущей СС 310. Оборудование UE 302 может выбрать 904 компонентную несущую СС 310 для переключения на основе этой последовательности 324. Фиг. 10 иллюстрирует другой способ 1000 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может запросить 1002 у узлаeNB 304 а информацию, на какую из компонентных несущих СС 310 следует переключиться этому оборудованию UE 302. В ответ оборудование UE 302 может принять 1004 от узла eNB 304 а указание на соответствующую компонентную несущую СС 310. Фиг. 11 иллюстрирует другой способ 1100 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Это оборудование UE 302 может сформировать 1102 последовательность 324 на основе идентификатора 326. Этот идентификатор 326 может быть идентификатором ячейки, идентификатором оборудования UE и т.п. Оборудование UE 302 может затем выбрать 1104 компонентную несущую СС 310 для переключения на основе сформированной последова-6 022835 тельности 324. Как описано выше в связи со способами, показанными на фиг. 4 и 5, при некоторых обстоятельствах оборудование UE 302 может переключиться 414, 514 на другую компонентную несущую СС 310. Фиг. 12 иллюстрирует способ 1200, который может быть применен оборудованием UE 302 при попытке переключиться 414, 514 на другую компонентную несущую СС 310. Согласно описываемому способу 1200 оборудование UE 302 может попытаться 1202 переключиться на другую компонентную несущую СС 310. Если оборудование UE 302 определит 1204, что переключение на другую компонентную несущую СС 310 прошло успешно, это оборудование UE 302 может сбросить 1206 значение переменной 328 (которую можно рассматривать в качестве переменной 328 числа неудачных попыток) на нуль. Оборудование UE 302 может также передать 1216 сигнал узлу eNB 304 а,чтобы сообщить этому узлу eNB 304 а, что это оборудование UE 302 успешно переключилось на другую компонентную несущую СС 310. Однако, если оборудование UE 302 определит 1204, что ему не удалось успешно переключиться другую компонентную несущую СС 310, это оборудование UE 302 может увеличить 1208 значение переменной 328 числа неудачных попыток. Оборудование UE 302 может также определить 1210, истек ли заданный период 330 времени. Если этот период 330 времени истек, реализация способа 1200 может быть завершена. Однако, если этот период 330 времени не истек, тогда оборудование UE 302 может определить 1212, не равна ли переменная 328 числа неудачных попыток заданной величине, которая здесь может быть обозначена "m". (Период 330 времени и величина "m" являются конфигурируемыми и могут быть сообщены оборудованию UE 302 узлом eNB 304 а.) Если определено 1212, что переменная 328 числа неудачных попыток не равна "m",реализация способа 1200 может быть завершена. Однако, если определено 1212, что переменная 328 числа неудачных попыток равна "m", оборудование UE 302 может переключиться 1214 на другой узел eNB 304b. Фиг. 13 иллюстрирует другой способ 1300, который может быть применен оборудованием UE 302 в связи с попытками переключиться 414, 514 на другую компонентную несущую СС 310. Согласно описываемому способу 1300 оборудование UE 302 может попытаться 1302 переключиться на другую компонентную несущую СС 310. Если оборудование UE 302 определит 1304, что переключение на другую компонентную несущую СС 310 прошло успешно, это оборудование UE 302 может сбросить 1306 значение переменной 328 числа неудачных попыток на нуль и передать 1308 сигнал узлу eNB 304 а, чтобы сообщить этому узлу eNB 304 а, что это оборудование UE 302 успешно переключилось на другую компонентную несущую СС 310. Однако, если оборудование UE 302 определит 1304, что ему не удалось успешно переключиться на другую компонентную несущую СС 310, это оборудование UE 302 может увеличить 1310 значение переменной 328 числа неудачных попыток. Затем оборудование UE 302 может определить 1312, равна ли переменная 328 числа неудачных попыток заданной величине (m). Если определено 1312, что переменная 328 числа неудачных попыток не равна "m", реализация способа 1300 может быть завершена. Однако, если определено 1312, что переменная 328 числа неудачных попыток равна "m", оборудование UE 302 может переключиться 1314 на другой узел eNB 304b. Фиг. 14 иллюстрирует другой способ 1400 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может получить 1402 результаты 332 измерения качества сигнала относительно других доступных компонентных несущих СС 310. Эти результаты 332 измерений качества сигнала могут включать данные о мощности 334 приема и уровне принимаемых помех 336. Оборудование UE 302 может применить 1404 весовые коэффициенты 338 к результатам 332 измерений качества сигнала. Эти весовые коэффициенты могут быть получены от узла eNB 304 а, так что каждый весовой коэффициент 338 может соответствовать мощности 334 приема или уровню принимаемых помех 336 для конкретной компонентной несущей СС. Оборудование UE 302 может также применить 1406 критерии 340 выбора к взвешенным результатам. Такими критериями 340 выбора наилучшей компонентной несущей СС 310 могут быть наилучшая мощность 334 приема, самый низкий уровень принимаемых помех 336 или сочетание этих факторов. Фиг. 15 иллюстрирует другой способ 1500 выбора 412, 512 компонентной несущей СС 310, на которую следует переключиться оборудованию UE 302. Оборудование UE 302 может выбрать 1502 доступные компонентные несущие СС 310, для которых будут получены результаты 332 измерения качества сигнала, на основе идентификатора 326. Этот идентификатор 326 может быть специфичным для ячейки,специфичным для оборудования UE и т.п. Оборудование UE 302 может получить 1504 результаты 332 измерения качества сигнала для выбранных компонентных несущих СС 310. Это оборудование UE 302 может определить 1506 сдвиги 342 (например, параметры Qoffsets) для компонентных несущих СС 310. Оборудование UE 302 может определить 1508, что сдвиг 342 для конкретной компонентной несущей СС 310 был скорректирован узлом eNB 304 а на основе сдвигов 342 для соседних компонентных несущих СС 310. Оборудование UE 302 может определить 1510, что сдвиг 342 для конкретной компонентной несущей СС 310 был скорректирован узлом eNB 304 а на основе мощности 334 приема этой несущей СС 310. Оборудование UE 302 может определить 1512, что сдвиг 342 для конкретной компонентной несущей СС 310 был скорректирован узлом eNB 304 а на основе уровня принимаемых помех 336 других компонент-7 022835 ных несущих СС 310. В некоторых обстоятельствах может быть использован сдвиг 342 между компонентными несущими СС 310 (например, параметр Qoffsetcomponent). Сдвиг 342 между компонентными несущими СС 310 может быть модификацией текущего параметра Qoffsetfrequency, определенной в спецификациях, или новым сдвигом 342, определенным только для компонентных несущих СС 310. Оборудование UE 302 может генерировать 1514 ранги 344 для компонентных несущих СС 310 на основе результатов 332 измерений качества сигнала и сдвигов 342. Согласно способам, показанным на фиг. 4 и 5, оборудование UE 302 может переключаться 416, 516 на другой узел eNB 304b при определенных обстоятельствах. Фиг. 16 иллюстрирует способ 1600 выбора узла eNB 304b, на который следует переключиться оборудованию UE 302. Этот способ 1600 может быть применен, если текущий узел eNB 304 а конфигурирован для работы в соответствии со стандартом LTEAdvanced или LTE. Оборудование UE 302 может получить 1602 результаты 346 измерения качества сигнала относительно других узлов eNB 304b. Такие результаты 346 измерений качества сигнала могут включать мощность 348 приема и уровень принимаемых помех 350. Оборудование UE 302 может применить 1604 сдвиг 352 (например, Qoffset) к мощности 348 приема для каждого узла eNB 304b, для которого уровень принимаемых помех превышает пороговый уровень 322 помех. Величина сдвига 352 может зависеть от уровня помех 350. Оборудование UE 302 может генерировать 1606 ранги 354 для других узлов eNB 304b на основе мощности 348 приема и сдвигов 352. Фиг. 17 иллюстрирует способ 1700, который может быть применен в оборудовании UE для определения изменения выбора на другой узел eNB или реконфигурирования на другую компонентную несущую СС. Согласно способу 1700 оборудование UE может определить 1702, не является ли мощность приема опорного сигнала ниже заданного порогового уровня мощности. Если мощность приема опорного сигнала не ниже заданного порогового уровня мощности, оборудование UE может определить 1704,не является ли уровень помех в опорном сигнале выше заданного порогового уровня помех. Если это так,оборудование UE может определить 1708, находится ли оно в текущий момент на связи с узлом eNB,соответствующим стандарту LTE-Advanced. Если это так, оборудование UE может определить 1710,имеются ли другие доступные компонентные несущие СС, на которых можно находиться. Если такие несущие есть, оборудование UE может реконфигурироваться 1714 на другую компонентную несущую СС от обслуживающего его в текущий момент узла eNB. Если оборудование UE определит 1708, что оно не находится на связи с узлом eNB, соответствующим стандарту LTE-Advanced, или если это оборудование UE определит 1710, что нет никаких других компонентных несущих СС, на которых можно находиться, тогда оборудование UE может изменить 1712 выбор на другой узел eNB. Если оборудование UE определит 1704, что уровень помех опорного сигнала не выше заданного порогового уровня помех, это оборудование UE может определить 1706, способно ли оно успешно декодировать данные, принимаемые от обслуживающего в текущий момент узла eNB. Если декодирование возможно, реализация способа может быть завершена. Если декодирование невозможно, оборудованиеUE может определить 1708, находится ли это оборудование UE на связи с узлом eNB, соответствующим стандарту LTE-Advanced, и затем продолжить операции, как описано выше. Если оборудование UE определит 1702, что мощность приема опорного сигнала ниже заданного порогового уровня мощности, это оборудование UE может определить 1715, имеются ли на этом узлеeNB какие-либо компонентные несущие СС, на которых мощность опорного сигнала RS выше порогового уровня мощности. Если да, способ 1700 может перейти к блоку 1704 и продолжить, как описано выше. Если оборудование UE определит 1715, что на рассматриваемом узле eNB нет никаких компонентных несущих СС, на которых мощность опорного сигнала RS выше порогового уровня мощности, это оборудование UE может изменить 1712 выбор на другой узел eNB. Фиг. 18 иллюстрирует способ 1800, который может быть применен в оборудовании UE, чтобы определить, нужно ли изменять выбор на другой узел eNB после неудачного реконфигурирования. Согласно способу 1800 оборудование UE может определить 1802, закончилось ли реконфигурирование неудачей. Если нет, реализация способа 1800 может быть завершена. Если оборудование UE определит 1802, что реконфигурирование было неудачным, это оборудование UE может определить 1804, имеются ли другие доступные компонентные несущие СС, на которых можно находиться. Если такие несущие есть, оборудование UE может определить 1806, истекло ли заданное время по таймеру (XX.YY таймер). Если время еще не истекло, оборудование UE может определить 1808, равно ли число неудачных попыток изменения выбора в пределах заданного периода времени(отсчитываемого таймером) заданной величине ("m"). Если нет, оборудование UE может попытаться реконфигурироваться 1810, на другую компонентную несущую СС от обслуживающего в текущий момент узла eNB. Если попытка реконфигурирования окончилась неудачей, может быть увеличено 1812 значение переменной, указывающей число неудачных попыток изменения выбора в течение заданного периода времени. Если оборудование UE определит 1806, что время по таймеру истекло, это оборудование UE может перезапустить 1814 таймер и сбросить 1816 значение переменной, указывающей число неудачных попыток изменения выбора в течение заданного периода времени, на нуль. Теперь оборудование UE может реконфигурироваться 1810 на другую компонентную несущую СС от обслуживающего в текущий момент узла eNB и продолжать действовать, как описано выше. Если оборудование UE определит 1804, что нет никаких других доступных компонентных несущих СС, на которых можно находиться, это оборудование UE может изменить 1818 выбор на другой узелeNB, перезапустить 1820 таймер и сбросить 1822 значение переменной, указывающей число неудачных попыток изменения выбора в течение заданного периода времени, на нуль. Если оборудование UE определит 1808, что число неудачных попыток изменения выбора в течение заданного периода времени равно "m", это оборудование UE может изменить 1818 выбор на другой узелeNB и продолжать действовать, как описано выше. Фиг. 19 иллюстрирует другой способ 1900, который может быть применен в оборудовании UE, чтобы определить, нужно ли изменять выбор на другой узел eNB после неудачного реконфигурирования. Согласно способу 1900 оборудование UE может определить 1902, было ли реконфигурирование неудачным. Если нет, значение переменной, указывающей число неудачных попыток изменения выбора в течение заданного периода времени, может быть сброшено 1914 на нуль, а реализация способа 1900 может быть завершена. Если оборудование UE определит 1902, что реконфигурирование было неудачным, это оборудование UE может определить 1904, имеются ли другие доступные компонентные несущие СС, на которых можно находиться. Если такие несущие есть, оборудование UE может определить 1906, равно ли значение переменной, указывающей число неудачных попыток изменения выбора, заданной величине ("m"). Если нет, оборудование UE может попытаться реконфигурироваться 1908 на другую компонентную несущую СС от обслуживающего в текущий момент узла eNB. Если попытка реконфигурирования оказалась неудачной, оборудование UE может увеличить 1910 значение переменной, указывающей число неудачных попыток изменения выбора. Если оборудование UE определит 1904, что нет никаких других доступных компонентных несущих СС, на которых можно находиться, это оборудование UE может изменить 1912 выбор на другой узелeNB. Кроме того, если UE определит 1906, что число последовательных неудачных попыток изменения выбора равно "m", это оборудование UE может изменить 1912 выбор на другой узел eNB. ОборудованиеUE может затем сбросить 1914 значение переменной, указывающей число неудачных попыток изменения выбора, на нуль. Выше были описаны системы и способы, относящиеся к выбору компонентной несущей СС для оборудования UE, находящегося в ждущем режиме. Далее будут рассмотрены системы и способы, относящиеся к выбору компонентной несущей СС для оборудования UE, находящегося в режиме соединения. Функциональные возможности системы по стандарту LTE-Advanced должны позволять "балансировать нагрузку" ("load balance") таким образом, узел eNB может дать команду оборудованию UE, передающему и принимающему сигналы на компонентной несущей ССх, сменить назначенную ему компонентную несущую СС и перейти на компонентную несущую ССу. Для эффективной реализации такого изменения узел eNB должен знать условия в канале между этим узлом eNB и рассматриваемым оборудованием оборудование UE (т.е. условия в радиоканалах обеих линий - и восходящей линии и нисходящей линии). Система LTE использует символы зондирующего опорного сигнала (sounding reference signal(SRS или, возможно, другие измерительные сигналы, передаваемые оборудованием UE, в планируемые моменты времени на планируемых частотах для измерения условий в каналах восходящей линии (UL). Для определения условий в каналах нисходящей линии система использует индикатор уровня принимаемого сигнала (received signal strength indication (RSSI, индикаторы качества канала (Channel Quality Indicators (CQI и другие метрические характеристики на основе качества обслуживания (quality of service(QoS или категории обслуживания (grade of service (GoS, измеряемые оборудованием UE. Результаты измерений, выполненных оборудованием UE, затем передают узлу eNB, который измеряет условия в канале восходящей линии. Процедура измерений в системе LTE eUTRAN (развитая наземная сеть радио доступа для UMTS(Evolved Universal Terrestrial Radio Access Network не поддерживает механизм, посредством которого узел eNB мог бы передать следующую информацию и команды оборудованию UE. 1. Выделяемые ресурсные блоки восходящей линии UL, указывающие ресурс(ы) времени и частоты на других компонентных несущих СС, в соответствии с которыми оборудование UE должно передавать зондирующий сигнал SRS или другой сигнал для измерения характеристик среды. 2. Выделяемые ресурсные блоки нисходящей линии DL, указывающие ресурс(ы) времени и частоты на других компонентных несущих СС, в соответствии с которыми оборудование UE должно измерять опорные сигналы (RS) и другие метрические показатели качества обслуживания (QoS). 3. Выделяемые ресурсные блоки восходящей линии UL, указывающие ресурс(ы) времени и частоты, в соответствии с которыми оборудование UE должно передавать результаты измерений уровня принимаемого сигнала (RSSI), качества канала (CQI), качества (QoS) и/или категории (GoS) обслуживания назад узлу eNB. Кроме того, в настоящий момент узел eNB не должен учитывать результаты перечисленных выше измерений параметров восходящей UL и нисходящей DL линий при определении, на какую компонент-9 022835 ную несущую СС следует дать оборудованию UE команду перейти. Настоящее описание предлагает средства, позволяющие расширить процедуру измерений в системеLTE eUTRAN с целью включить необходимое планирование и выделение ресурсных блоков таким образом, чтобы узел eNB мог передать команду оборудованию UE для передачи зондирующих сигналов SRS в каналах восходящей лини UL, измерения опорного сигнала RS в каналах нисходящей линии DL и передачи результатов измерений узлу eNB. Указанное расширение предоставит узлу eNB средства для определения наилучшей компонентной несущей СС, чтобы дать команду оборудованию UE перейти на эту несущую. Здесь описан способ выбора компонентной несущей (СС) для пользовательского оборудования(UE), находящегося в режиме соединения. Усовершенствованный узел В (eNB) получает информацию об условиях в каналах восходящей линии, соответствующую компонентным несущим СС восходящей линии, и информацию об условиях в каналах нисходящей линии, соответствующую компонентным несущим СС нисходящей линии. Узел eNB выбирает пару компонентных несущих СС для использования оборудованием UE на основе этой информации об условиях в каналах восходящей линии и информации об условиях в каналах нисходящей линии. Для получения информации об условиях в каналах восходящей линии узел eNB может передать конфигурационное сообщение оборудованию UE, чтобы оборудование UE могло передать зондирующий опорный сигнал (SRS) на других компонентных несущих СС восходящей линии. Этот узел eNB может также принять и измерить зондирующий сигнал SRS на компонентных несущих СС восходящей линии,на которых оборудование UE получило указание передать этот сигнал. Узел eNB может также определить значения параметров условий каналов на компонентной несущей СС в восходящей линии на основе результатов измерений зондирующего сигнала SRS на компонентной несущей СС восходящей линии. Узел eNB может также генерировать порядок ранжирования для каждой компонентной несущей СС восходящей линии. Этот порядок ранжирования может быть вычислен на основе значений параметров условий каналов на компонентной несущей СС в восходящей линии с использованием весовых коэффициентов. Для получения информации об условиях в каналах нисходящей линии узел eNB может передать конфигурационное сообщение оборудованию UE, чтобы оборудование UE могло измерить опорный сигнал (RS) на других компонентных несущих СС нисходящей линии. Узел eNB может выделить оборудованию UE ресурсы планирования, чтобы оборудование UE могло передать результаты измерений опорного сигнала RS, выполненных на других компонентных несущих СС нисходящей линии. Узел eNB может определить параметры условий каналов на компонентной несущей СС в нисходящей линии на основе результатов измерений опорного сигнала RS на компонентных несущих СС восходящей линии, полученных от оборудования UE. Узел eNB может также генерировать порядок ранжирования для каждой компонентной несущей СС нисходящей линии. Этот порядок ранжирования может быть вычислен на основе значений параметров условий каналов на компонентной несущей СС в нисходящей линии с использованием весовых коэффициентов. Узел eNB может инициировать выбор компонентной несущей СС для оборудования UE, когда этот узел eNB обнаружит, что это оборудование UE перешло из ждущего режима в режим соединения. В альтернативном варианте, рассматриваемый узел eNB может быть целевым узлом eNB, который инициирует выбор компонентной несущей СС для оборудования UE, когда этот узел eNB обнаружит, что это оборудование UE завершило процесс переключения связи от исходного узла eNB. В альтернативном варианте узел eNB может инициировать выбор компонентной несущей СС для оборудования UE, когда этот узелeNB обнаружит, что это оборудование UE инициировало обновление целевой области (Target Area (ТА. Здесь также рассмотрен усовершенствованный узел В (eNB), конфигурированный для выбора компонентной несущей (СС) для пользовательского оборудования (UE), находящегося в режиме соединения. Такой узел eNB включает процессор, память, связанную с процессором электронным способом, и команды, записанные в памяти. Эти команды выполняют для получения информации об условиях в каналах восходящей линии, соответствующей компонентным несущим СС восходящей линии, и для получения информации об условиях в каналах нисходящей линии, соответствующей компонентным несущим СС нисходящей линии. Команды выполняют также с целью выбора пары компонентных несущих СС для использования оборудованием UE на основе информации об условиях в каналах восходящей линии и информации об условиях в каналах нисходящей линии. Далее описан способ выбора компонентной несущей (СС) для использования пользовательской аппаратурой (UE), находящейся в режиме соединения. Исходный усовершенствованный узел В (eNB) инициирует определение целевой компонентной несущей СС на целевом узле eNB для использования оборудованием UE после переключения связи оборудования UE от исходного узла eNB к целевому узлуeNB. Исходный узел eNB дает оборудованию UE команду выполнить измерения относительно целевого узла eNB. Исходный узел eNB и целевой узел eNB обмениваются сообщениями относительно ресурсов времени/частоты, которые оборудование UE будет использовать для выполнения измерений. Исходный узел eNB может инициировать определение целевой компонентной несущей СС, когда этот исходный узел eNB обнаружит, что оборудование UE должно было подготовиться к переключению связи с исходного узла eNB на целевой узел eNB. В альтернативном варианте исходный узел eNB может инициировать определение целевой компонентной несущей СС, когда этот исходный узел eNB подготовит оборудование UE к переключению связи с исходного узла eNB на целевой узел eNB. Оборудование UE может передать результаты измерений целевому узлу eNB. Этот целевой узелeNB может проанализировать результаты и определить целевую компонентную несущую СС. Такой целевой узел eNB может проинформировать оборудование UE об этой целевой компонентной несущей СС. Оборудование UE может передать результаты измерений исходному узлу eNB. Этот исходный узелeNB может направить эти результаты целевому узлу eNB. Этот целевой узел eNB может проанализировать результаты и определить целевую компонентную несущую СС. Далее целевой узел eNB может проинформировать исходный узел eNB об этой целевой компонентной несущей СС. Исходный узел eNB может проинформировать оборудование UE об указанной целевой компонентной несущей СС. Фиг. 20 иллюстрирует систему 2000 радиосвязи, которая включает оборудование UE 2002 и узелeNB 2004. Эти оборудование UE 2002 и узел eNB 2004 могут быть конфигурированы для работы в соответствии со стандартом LTE-Advanced. Общая полоса, назначенная узлу eNB 2004, может быть разбита на отдельные компонентные несущие СС 2010, которые могут включать компонентные несущие СС 2010 а восходящей линии и компонентные несущие СС 2010b нисходящей линии. Другие объекты, показанные на фиг. 20, будут описаны ниже в связи со способом, представленным на фиг. 21. Фиг. 21 иллюстрирует способ 2100 выбора компонентной несущей СС в системе 2000 радиосвязи. Способ 2100 может быть применен, когда оборудование UE 2002 находится в режиме соединения. Это оборудование UE 2002 может получать 2102 информацию 2056 об условиях в каналах восходящей линии, соответствующую компонентным несущим СС 2010 а восходящей линии. Оборудование UE 2002 может также получать 2104 информацию 2058 об условиях в каналах нисходящей линии, соответствующую компонентным несущим СС 2010b нисходящей линии. Оборудование UE 2002 может выбрать 2106 пару компонентных несущих СС (например, компонентную несущую СС 2010 а восходящей линии и соответствующую компонентную несущую СС 2010b нисходящей линии) для использования оборудованием UE 2002 на основе информации 2056 об условиях в каналах восходящей линии и информации 2058 об условиях в каналах нисходящей линии. Фиг. 22 иллюстрирует систему 2200 радиосвязи, которая включает оборудование UE 2202 и узелeNB 2204. Эти оборудование UE 2202 и узел eNB 2204 могут быть конфигурированы для работы в соответствии со стандартом LTE-Advanced. Общая полоса, назначенная узлу eNB 2204, может быть разбита на отдельные компонентные несущие СС 2210, которые могут включать компонентные несущие СС 2210 а восходящей линии и компонентные несущие СС 2210b нисходящей линии. Другие объекты, показанные на фиг. 22, будут описаны ниже в связи со способом, представленным на фиг. 23. Фиг. 23 иллюстрирует способ 2300 выбора компонентной несущей СС в системе 2200 радиосвязи. Способ 2300 может быть применен в узле eNB 2204, когда оборудование UE 2202 находится в режиме соединения. Согласно описываемому способу 2300, узел eNB 2204 может передать 2302 конфигурационное сообщение 2276 оборудованию UE 2202, так что это оборудование UE 2202 сможет передать зондирующий опорный сигнал (SRS) 2260 на других компонентных несущих СС 2210 а восходящей линии. Узел eNB 2204 может принять и измерить 2304 этот зондирующий сигнал SRS 2260 на компонентных несущих СС 2210 а восходящей линии, на которых UE 2202 получило команду вести передачу. Узел eNB 2204 может передать 2306 конфигурационное сообщение 2276 оборудованию UE 2202,так что это оборудование UE 2202 сможет выполнить измерения опорного сигнала (RS) 2212 на других компонентных несущих СС 2210b нисходящей линии. Узел eNB 2204 может выделить 2308 оборудованию UE 2202 ресурсы планирования, с использованием которых оборудование UE 2202 сможет передать результаты измерений 2264 опорного сигнала RS, выполненные на других компонентных несущих СС 2210b нисходящей линии. Узел eNB 2204 может определить 2310 значения 2266 параметров условий в каналах компонентных несущих СС восходящей линии, на основе результатов измерений 2262 зондирующего сигнала SRS на компонентной несущей СС восходящей линии. Этот узел eNB 2204 может генерировать 2312 порядок 2272 ранжирования для каждой компонентной несущей СС 2210 а восходящей линии. Этот порядок 2272 ранжирования может быть вычислен на основе значений 2266 параметров условий в каналах компонентных несущих СС восходящей линии, с использованием весовых коэффициентов 2270. Примеры таких весовых коэффициентов 2270 включают нагрузку, секторизацию, быстродействие оборудования UE, местонахождение оборудования UE, время суток, фазу луны и т.д. Узел eNB 2204 может определить 2314 значения 2268 параметров условий в каналах компонентных несущих СС нисходящей линии, на основе результатов измерений 2264 опорного сигнала RS на компонентной несущей нисходящей линии, полученных от оборудования UE 2202. Этот узел eNB 2204 может генерировать 2316 порядок 2274 ранжирования для каждой компонентной несущей СС 2210b нисходящей линии. Этот порядок 2274 ранжирования может быть вычислен на основе значений 2268 параметров условий в каналах компонентных несущих СС нисходящей линии, с использованием весовых коэффициентов 2270. Способ 2300 может быть применен в узле eNB 2204, когда этот узел eNB 2204 определит, что оборудование UE 2202, соответствующее стандарту LTE-Advanced, перешло из ждущего режима в режим соединения. В альтернативном варианте, способ 2300 может быть применен в узле eNB 2204, когда этот узел eNB 2204 обнаружит, что оборудование UE 2202, соответствующее стандарту LTE-Advanced, инициировало обновление целевой области (Target Area (ТА. Целевая область ТА представляет собой логическую группировку узлов eNB. Обновление целевой области ТА представляет собой процедуру, посредством которой оборудование UE 2202 (находящееся в ждущем режиме) сообщает системе EUTRA,что оно переместилось (т.е. изменило выбор) от узла eNB, являющегося частью области ТА[1] к узлуeNB, являющемуся частью области ТА[2]. В альтернативном варианте способ 2300 может быть применен целевым узлом eNB 2204, когда этот целевой узел eNB 2204 обнаружит, оборудование UE 2202, соответствующее стандарту LTE-Advanced, завершило переключение связи от исходного узла eNB. Фиг. 24 иллюстрирует систему 2400 радиосвязи, включающую оборудование UE 2402, исходный узел eNB 2404a и целевой узел eNB 2204b. Эти оборудование UE 2402 и узлы eNB 2404a, 2404b могут быть конфигурированы для работы в соответствии со стандартом LTE-Advanced. Полная полоса, назначаемая узлам eNB 2404a, 2404b, может быть разбита на отдельные компонентные несущие СС 2410 а,2410b. Другие позиции, показанные на фиг. 24, будут обсуждаться ниже в связи со способами, представленными на фиг. 25 и 26. Фиг. 25 иллюстрирует способ 2500 выбора компонентной несущей СС в системе 2400 радиосвязи. Способ 2500 может быть применен, когда оборудование UE 2402 находится в режиме соединения. Исходный узел eNB 2404a может инициировать применение способа 2500 как часть процесса обнаружения этим исходным узлом eNB 2404 а того факта, что оборудование UE 2402 должно быть подготовлено к переключению связи от исходного узла eNB 2404a к целевому узлу eNB 2404b. Согласно описываемому способу 2500 исходный узел eNB 2404a может инициировать 2502 определение целевой компонентной несущей СС 2478 от целевого узла eNB 2404b для использования оборудованием UE 2402 после переключения связи этого оборудования UE 2402 от исходного узла eNB 2404a к целевому узлу eNB 2404b. Исходный узел eNB 2404a может дать 2504 команду оборудованию UE 2402 выполнить измерения относительно целевого узла eNB 2404b. Исходный узел eNB 2404a и целевой узелeNB 2404b могут обменяться 2506 сообщениями о ресурсах времени/частоты, которые оборудование UE 2402 будет использовать при выполнении измерений. Оборудование UE 2402 может передать 2508 результаты 2480 измерений целевому узлу eNB 2404b. Этот целевой узел eNB 2404b может проанализировать результаты 2480 и определить 2510 целевую компонентную несущую СС 2478. Целевой узел eNB 2404b может проинформировать 2512 оборудование UE 2402 об этой целевой компонентной несущей СС 2478. Фиг. 26 иллюстрирует другой способ 2600 выбора компонентной несущей СС в системе 2400 радиосвязи. Способ 2600 может быть применен, когда оборудование UE 2402 находится в режиме соединения. Исходный узел eNB 2404a может инициировать применение способа 2600 как часть процесса подготовки этим исходным узлом eNB 2404a оборудования UE 2402 к переключению связи от исходного узла eNB 2404a к целевому узлу eNB 2404b. Согласно описываемому способу 2600 исходный узел eNB 2404a может инициировать 2602 определение целевой компонентной несущей СС 2478 от целевого узла eNB 2404b для использования оборудованием UE 2402 после переключения связи этого оборудования UE 2402 от исходного узла eNB 2404a к целевому узлу eNB 2404b. Исходный узел eNB 2404a может дать 2604 команду оборудованию UE 2402 выполнить измерения относительно целевого узла eNB 2404b. Исходный узел eNB 2404a и целевой узелeNB 2404b могут обменяться 2606 сообщениями о ресурсах времени/частоты, которые оборудование UE 2402 будет использовать при выполнении измерений. Оборудование UE 2402 может передать 2608 результаты 2480 измерений исходному узлу eNB 2404a. Этот исходный узел eNB 2404a может передать 2610 результаты 2480 целевому узлу eNB 2404b. Целевой узел eNB 2404b может проанализировать результаты 2480 и определить 2612 целевую компонентную несущую СС 2478. Целевой узел eNB 2404b может проинформировать 2614 исходный узел eNB 2404a об этой целевой компонентной несущей СС 2478. Исходный узел eNB 2404a может проинформировать 2616 оборудование UE 2402 об этой целевой компонентной несущей СС 2478. Фиг. 27 иллюстрирует процедуру в канале произвольного доступа (RACH), согласно которой не передают команды измерить другие компонентные несущие СС перед реконфигурированием. Оборудование UE 2702 передает первое сообщение 2706 узлу eNB 2704. Это первое сообщение 2706 передают по физическому каналу произвольного доступа (PRACH (Physical Random Access Channel. Указанное первое сообщение 2706 включает 6-битовый случайный идентификатор (ID) (также известный как "преамбула" ("preamble". Первое сообщение 2706 инициируют на физическом уровне. Затем узел eNB 2704 передает второе сообщение 2708 оборудованию UE 2702. Второе сообщение 2708 передают посредством PDCCH[RA-RNTI] (PDCCH обозначает физический канал управления нисходящей линией (Physical Downlink Control Channel) и RNTI обозначает временный идентификатор сети радиосвязи (Radio Network Temporary Identifier, что указывает на PDSCH. Этот PDSCH (совместно используемый физический нисходящий канал (Physical Downlink Shared Channel содержит тот же самый 6-битовый случайный идентификатор ID, как и первое сообщение 2706, данные о предоставлении ресурсов восходящей линии, команду опережения по времени и идентификатор T-CRNTI (временный идентификатор RNTI ячейки (Temporary Cell RNTI. Это второе сообщение 2708 инициируют на МАС-уровне(управление доступом к среде (Medium Access Control. Далее оборудование UE 2702 передает третье сообщение 2710 узлу eNB 2704. Это третье сообщение 2710 передают через PUSCH[UL-SCH[CCCH (PUSCH обозначает совместно используемый физический восходящий канал (Physical Uplink Shared Channel), UL-SCH обозначает совместно используемый восходящий канал (Uplink Shared Channel) и СССН обозначает общий канал управления (Common Control Channel. Канал СССН включает 32-битовый идентификатор S-TMSI (временный S-идентификатор мобильного абонента (S-Temporary Mobile Subscriber Identity или случайный номер и RRC (управление радио ресурсами (Radio Resource Control запрос соединения. Третье сообщение 2710 инициируют на уровне управления RRC. Узел eNB 2704 затем передает четвертое сообщение 2712 оборудованию UE 2702. Это четвертое сообщение 2712 передают по каналу PDCCH[T-CRNTI], что указывает на канал PDSCH. Канал PDSCH содержит настройки соединения RRC. Четвертое сообщение 2712 инициируют на уровне управленияRRC. Далее оборудование UE 2702 передает пятое сообщение 2714 узлу eNB 2704. Это пятое сообщение 2714 указывает функциональные возможности оборудования UE, т.е. идентифицирует функции и параметры, поддерживаемые оборудованием UE 2702. Затем узел eNB 2704 передает шестое сообщение 2716 оборудованию UE 2702. Это шестое сообщение 2716 включает сообщение реконфигурирования соединения на уровне RRC, которое содержит требование, чтобы это оборудование UE 2702 перешло на новую компонентную несущую СС. Фиг. 28 иллюстрирует процедуру в канале произвольного доступа (RACH), согласно которой передают команды измерить другие компонентные несущие СС перед реконфигурированием. ОборудованиеUE 2802 передает первое сообщение 2806 узлу eNB 2804. Это первое сообщение 2806 передают по каналу PRACH. Указанное первое сообщение 2806 включает 6-битовый случайный идентификатор ID (также известный как "преамбула"). Первое сообщение 2806 инициируют на физическом уровне. Затем eNB 2804 передает второе сообщение 2808 оборудованию UE 2802. Второе сообщение 2808 передают посредством канала PDCCH[RA-RNTI], указывающего на канал PDSCH. Этот канал PDSCH содержит тот же самый 6-битовый случайный идентификатор ID, как и первое сообщение 2806, данные о предоставлении ресурсов восходящей линии, команду опережения по времени и идентификатор TCRNTI. Это второе сообщение 2808 инициируют на МАС-уровне. Далее оборудование UE 2802 передает третье сообщение 2810 узлу eNB 2804. Это третье сообщение 2810 передают по каналу PUSCH[UL-SCH[CCCH. Канал СССН включает 32-битовый идентификатор S-TMSI или случайный номер и запрос соединения на уровне управления RRC. Третье сообщение 2810 инициируют на уровне управления RRC. Узел eNB 2804 затем передает четвертое сообщение 2812 оборудованию UE 2802. Это четвертое сообщение 2812 передают по каналу PDCCH[T-CRNTI], что указывает на канал PDSCH. Канал PDSCH содержит настройки соединения RRC. Четвертое сообщение 2812 инициируют на уровне управленияRRC. Далее оборудование UE 2802 передает пятое сообщение 2814 узлу eNB 2804. Это пятое сообщение 2814 указывает функциональные возможности оборудования UE, т.е. идентифицирует функции и параметры, поддерживаемые оборудованием UE 2802. Затем узел eNB 2804 передает шестое сообщение 2816 оборудованию UE 2802. Это шестое сообщение 2816 указывает ресурсы времени/частоты, включая конфигурацию для передачи сигнала SRS на компонентных несущих СС восходящей линии, конфигурацию для приема сигнала RS на компонентных несущих СС нисходящей линии и данные о предоставлении ресурсов для сообщения результатов измерений. Далее оборудование UE 2802 и узел eNB 2804 обмениваются результатами 2818 измерения качества обслуживания по зондирующему сигналу (QOS SRS). После этого оборудование UE 2802 передает узлу eNB 2804 сообщение 2820, несущее результаты измерений опорного сигнала RS на других компонентных несущих СС. Узел eNB 2804 передает оборудованиюUE 2802 сообщение 2822 реконфигурирования соединения на уровне RRC, содержащее требование, чтобы это оборудование UE 2802 перешло на новую компонентную несущую СС. Фиг. 29 А и 29 В иллюстрируют способ 2900, который может применить узел eNB, чтобы определить наилучшую пару диапазонов компонентных несущих СС для оборудования UE. Согласно способу 2900 узел eNB может определить 2902, что оборудование UE соответствует стандарту LTE-Advanced. Если это не так, реализация способа 2900 может быть завершена. Если оборудование UE соответствует стандартуLTE-Advanced, узел eNB может установить 2904 перечень "Y1Yn" в качестве группы компонентных несущих СС восходящей линии, которые этот узел eNB считает доступными для оборудования UE, и перечень "X1Xm" в качестве группы компонентных несущих СС нисходящей линии, которые этот узелeNB считает доступными для оборудования UE. Узел eNB может создать 2906 информационный элемент (IE) SoundingRS-UL-Config IE, идентифицирующий ресурсы времени и частоты для передачи зондирующего сигнала SRS на компонентных не- 13022835 сущих СС восходящей линии из перечня Y1Yn. Узел eNB может создать 2908 информационный элемент Measurement Configuration IE, идентифицирующий ресурсы времени и частоты и измерительные интервалы для приема сигнала RS на компонентных несущих СС нисходящей линии из перечня X1Xm. Узел eNB может передать 2910 посредством сообщения RRCConnectionReconfiguration информационные элементы Measurement Configuration IE и SoundingRS-UL-Config IE. Узел eNB может передать 2912 данные о выделенном ресурсном блоке в восходящей линии, чтобы оборудование UE могло сообщить результаты измерений сигнала RS на компонентных несущих СС нисходящей линии из перечня X1Xm. Когда узел eNB определит 2914, что он готов измерить параметры передач зондирующего сигналаSRS, он может измерить 2916 сигнал SRS, переданный оборудованием UE с использованием назначенных ресурсов времени и частоты на компонентных несущих СС восходящей линии из перечня Y1Yn. Когда узел eNB определит 2918, что он готов принимать результаты измерений сигнала RS от оборудования UE, этот узел eNB может принять 2920 эти результаты измерений сигнала RS на компонентных несущих СС нисходящей линии из перечня X1Xm от оборудования UE с использованием выделенных для этого ресурсов восходящей линии, как это определено информационным элементом SoundingRS-ULConfig IE. Когда узел eNB определит 2922, что им получены результаты измерений сигналов SRS и RS, этот узел eNB может проанализировать 2924 результаты измерений зондирующего сигнала SRS на компонентных несущих СС восходящей линии из перечня Y1Yn, чтобы определить условия каналов для каждой компонентной несущей СС. Узел eNB может также проанализировать 2926 результаты измерений сигнала RS на компонентных несущих СС нисходящей линии из перечня X1Xm, чтобы определить условия каналов для каждой компонентной несущей СС. Узел eNB может генерировать 2928 порядок ранжирования для компонентных несущих СС восходящей линии из перечня Y1Yn (т.е. учитывать такие факторы, как нагрузка и т.п.). Узел eNB может генерировать 2930 порядок ранжирования для компонентных несущих СС нисходящей линии из перечня X1Xm (т.е. учитывать такие факторы, как нагрузка и т.п.). Узел eNB может проанализировать 2932 порядок ранжирования для компонентных несущих СС восходящей линии и порядок ранжирования для компонентных несущих СС нисходящей линии, чтобы определить, какая из пар компонентных несущих СС восходящей и нисходящей линий (если таковые пары имеются), больше всего подходит для изменения выбора оборудования UE на эту пару. Узел eNB может передать 2934 посредством сообщения an RRCConnectionReconfiguration информационный элемент MobilityControlInfo IE, чтобы дать команду оборудованию UE изменить выбор в пользу этой наиболее подходящей пары диапазонов компонентных несущих СС. Фиг. 30 иллюстрирует разнообразные компоненты, которые могут быть использованы в устройстве 3002 связи. Это устройство 3002 связи может представлять собой оборудование UE или узел eNB. Устройство 3002 связи включает процессор 3006, управляющий работой устройства 3002 связи. Процессор 3006 может также называться центральным процессором CPU. Память 3008, которая может включать и постоянное запоминающее устройство (ПЗУ (ROM, и запоминающее устройство с произвольной выборкой (ЗУПВ (RAM или устройство любого типа, способное сохранять информацию, передает команды 3007 а и данные 3009 а процессору 3006. Часть памяти 3008 может также включать энергонезависимое запоминающее устройство с произвольной выборкой (NVRAM). Команды 3007b и данные 3009b могут также находиться в процессоре 3006. Команды 3007b, загруженные в процессор 3006, могут также включать команды 3007 а из памяти 3008, загружаемые для исполнения процессором 3006. Процессор 3006 может исполнять команды 3007 для реализации описанных здесь способов. Устройство 3002 связи может также включать корпус, внутри которого находятся передатчик 3010 и приемник 3012, позволяющие передавать и принимать данные. Передатчик 3010 и приемник 3012 могут быть объединены в виде приемопередатчика 3020. К корпусу прикреплена антенна 3018, электрически соединенная с приемопередатчиком 3020. Могут быть также использованы дополнительные антенны. Различные компоненты устройства 3002 связи соединены один с другими посредством системы 3026 шин, которая может включать шину питания, шину сигналов управления и шину сигналов состояния в дополнение к шине данных. Однако для большей ясности все эти различные шины показаны на фиг. 30 в виде системы 3026 шин. Устройство 3002 может также включать цифровой процессор 3014 сигнала (DSP) для использования при обработке сигналов. Устройство 3002 связи может также включать интерфейс 3024 связи, предоставляющий пользователю доступ к функциям устройствам 3002 связи. Устройство 3002 связи представлено на фиг. 30 в виде функциональной блок-схемы, а не перечня конкретных компонентов. Согласно приведенному выше описанию настоящее изобретение может предлагать пользовательское оборудование (UE), конфигурированное для выбора компонентной несущей (СС), будучи в ждущем режиме. Это пользовательское оборудование может содержать модуль (например, приемник 3012), принимающий опорный сигнал (RS) от усовершенствованного узла В (eNB); модуль (например, процессор 3006), получающий результаты измерения качества сигнала относительно сигнала RS; и модуль (например, процессор 3006), переключающий на новую компонентную несущую СС на основе результатов измерений качества сигнала. Согласно приведенному выше описанию настоящее изобретение может предлагать усовершенствованный узел В (eNB), конфигурированный для выбора компонентной несущей (СС) для пользовательского оборудования (UE), находящегося в режиме соединения. Узел eNB может содержать модуль (например, приемник 3012), получающий информацию об условиях каналов восходящей линии, соответствующих компонентным несущим СС восходящей линии, и получающий информацию об условиях каналов нисходящей линии, соответствующих компонентным несущим СС нисходящей линии; и модуль (например, процессор 3006), выбирающий пару компонентных несущих СС для использования оборудованием UE на основе информации об условиях каналов восходящей линии и информации об условиях каналов нисходящей линии. Описанные здесь способы содержат один или несколько этапов или действий для достижения указанной цели. Эти этапы и/или действия могут быть взаимозаменяемыми без отклонения от объема формулы изобретения. Другими словами, за исключением случаев, когда для правильной реализации описываемого способа необходим конкретных порядок этапов или действий, порядок выполнения и/или применение конкретных этапов и/или действий можно изменять без отклонения от объема формулы изобретения. Следует понимать, что формула изобретения не ограничивается точно теми конфигурациями и компонентами, которые были представлены выше. Различные модификации, изменения и вариации могут быть внесены в конфигурацию, работу и подробности описанных здесь систем, способов и устройств без отклонения от объема формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система беспроводной связи, содержащая базовые станции, включая исходную базовую станцию и целевую базовую станцию, и мобильную станцию, выполненную с возможностью осуществления связи с базовыми станциями,используя одну или несколько компонентных несущих, в которой во время нахождения мобильной станции в режиме соединения осуществляется подготовка для осуществления переключения от исходной базовой станции на целевую базовую станцию; исходная базовая станция выполнена с возможностью осуществления конфигурирования так, чтобы мобильная станция обеспечивала измерения относительно компонентной несущей нисходящей линии,при этом мобильная станция выполнена с дополнительной возможностью получения конфигурации от исходной базовой станции, осуществления измерения относительно компонентной несущей нисходящей линии, исходя из конфигурации, и отправки результатов измерений исходной базовой станции; исходная базовая станция выполнена с возможностью получения от мобильной станции результатов измерений, ранжирования результатов измерений и отправки соответственно ранжированных результатов измерений целевой базовой станции, а целевая базовая станция выполнена с возможностью получения от исходной базовой станции соответственно ранжированных результатов измерений и путем использования соответственно ранжированных результатов измерений определения, какая из компонентных несущих будет доступна для мобильной станции после переключения. 2. Мобильная станция, находящаяся в режиме соединения и предназначенная для осуществления связи с исходной базовой станцией и целевой базовой станцией путем использования одной или нескольких компонентных несущих, при этом мобильная станция содержит множество модулей, выполненных с возможностью функционирования, во время подготовки мобильной станции к осуществлению переключения от исходной базовой станции на целевую базовую станцию,при этом множество модулей включает в себя первый приемный модуль, обеспечивающий прием от исходной базовой станции конфигурации для осуществления измерений относительно компонентной несущей нисходящей линии; измерительный модуль, обеспечивающий измерение относительно компонентной несущей нисходящего линии, исходя из конфигурации; модуль отправления, обеспечивающий отправление результатов измерений исходной базовой станции, где результаты измерений являются ранжированными; и второй приемный модуль, обеспечивающий прием от исходной базовой станции решения, сделанного в целевой базовой станции путем использования соответственно ранжированных в исходной базовой станции результатов измерений, о том, какая из компонентных несущих будет доступна после переключения. 3. Исходная базовая станция, предназначенная для связи с целевой базовой станцией и с мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, при этом исходная базовая станция содержит конфигурационный модуль, обеспечивающий конфигурацию так, чтобы мобильная станция прово- 15022835 дила измерения относительно компонентной несущей нисходящей линии; приемный модуль, обеспечивающий прием результатов измерений от мобильной станции; ранжирующий модуль, обеспечивающий ранжирование результатов измерений; первый модуль отправления, обеспечивающий отправку целевой базовой станции соответственно ранжированных результатов измерений; и второй модуль отправления, обеспечивающий отправку мобильной станции решения, полученного от целевой базовой станции, о том, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию. 4. Целевая базовая станция, предназначенная для осуществления связи с исходной базовой станцией и с мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, при этом целевая базовая станция содержит приемный модуль, обеспечивающий прием от исходной базовой станции результатов измерений,осуществленных мобильной станцией относительно компонентной несущей нисходящей линии, при этом результаты измерений ранжированы на исходной базовой станции; и модуль определения, обеспечивающий определение путем использования соответственно ранжированных результатов измерений, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию. 5. Способ осуществления связи мобильной станции, находящейся в режиме соединения, которая осуществляет связь с исходной базовой станцией и целевой базовой станцией путем использования одной или нескольких компонентных несущих, способ осуществления связи, содержащий во время подготовки к переключению от исходной базовой станции на целевую базовую станцию следующее: принимают от исходной базовой станции конфигурацию такую, чтобы мобильная станция осуществляла измерения относительно компонентной несущей нисходящей линии; осуществляют измерения относительно компонентной несущей нисходящей линии, исходя из конфигурации; отправляют результаты измерений на исходную базовую станцию, где результаты измерений являются ранжированными; и принимают от исходной базовой станции решение, сделанное в целевой базовой станции путем использования соответственно ранжированных в исходной базовой станции результатов измерений, о том,какая из компонентных несущих будет доступна после переключения. 6. Способ осуществления связи исходной базовой станции, которая осуществляет связь с целевой базовой станцией и мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, содержащий следующее: осуществляют конфигурацию такую, чтобы мобильная станция осуществляла измерения относительно компонентной несущей нисходящей линии; принимают от мобильной станции результаты измерений, осуществленных относительно компонентной несущей нисходящей линии; ранжируют результаты измерений; отправляют целевой базовой станции соответственно ранжированные результаты измерений и отправляют мобильной станции полученное от целевой базовой станции решение о том, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию. 7. Способ осуществления связи целевой базовой станции, которая осуществляет связь с исходной базовой станцией и мобильной станцией, находящейся в режиме соединения, путем использования одной или нескольких компонентных несущих, содержащий следующее: принимают от исходной базовой станции результаты измерений, осуществленных мобильной станцией относительно компонентной несущей нисходящей линии, при этом результаты измерений ранжированы на исходной базовой станции; определяют путем использования соответственно ранжированных результатов измерений, какая из компонентных несущих будет доступна для мобильной станции после осуществления переключения от исходной базовой станции на целевую базовую станцию.
МПК / Метки
МПК: H04W 72/08, H04W 36/06, H04W 36/08, H04W 72/04, H04W 72/02
Метки: системы, радиосвязи, системе, способы, компонентных, несущих, выбора
