Система мобильной связи, устройство базовой станции, устройство мобильной станции и способ мобильной связи

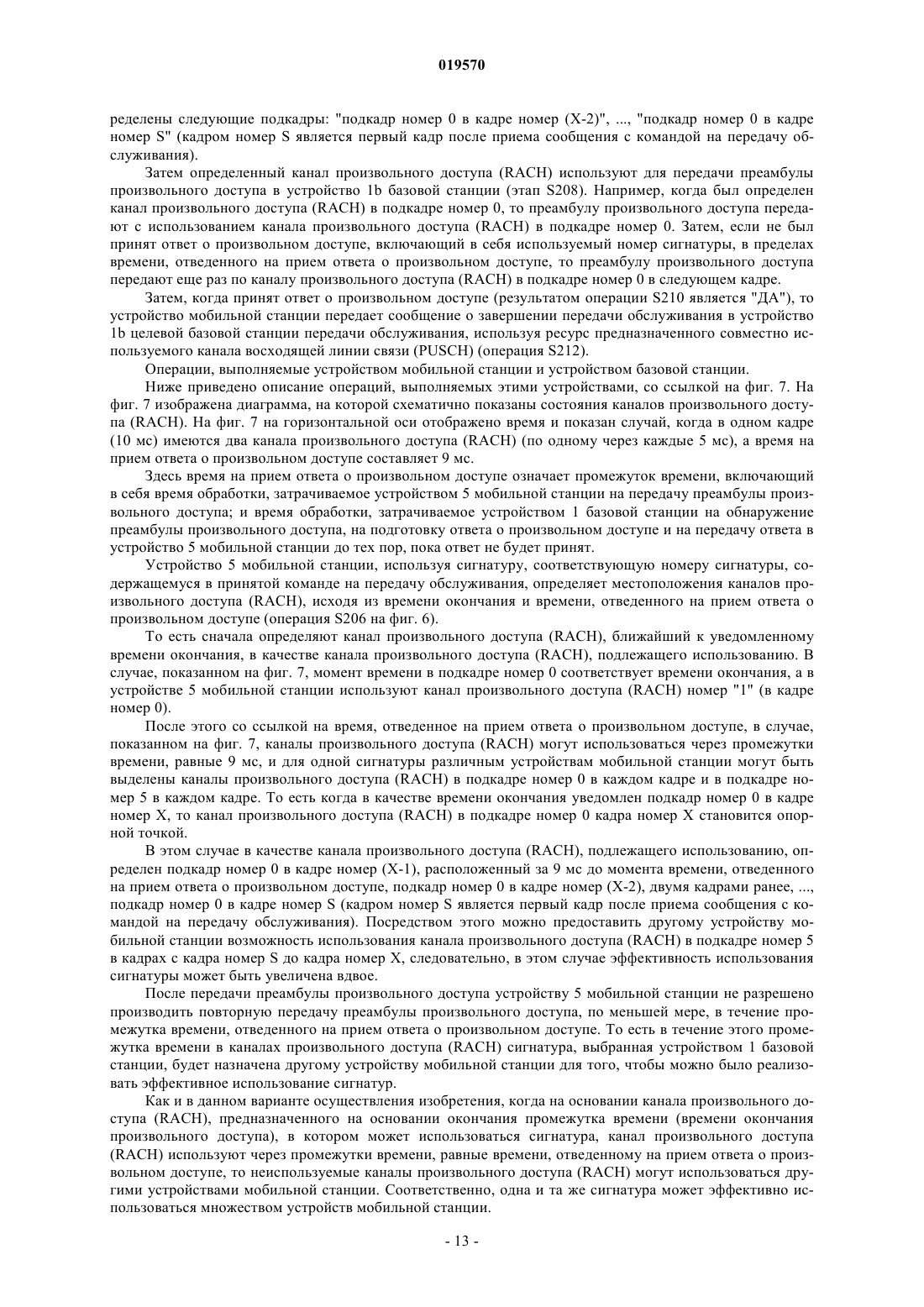

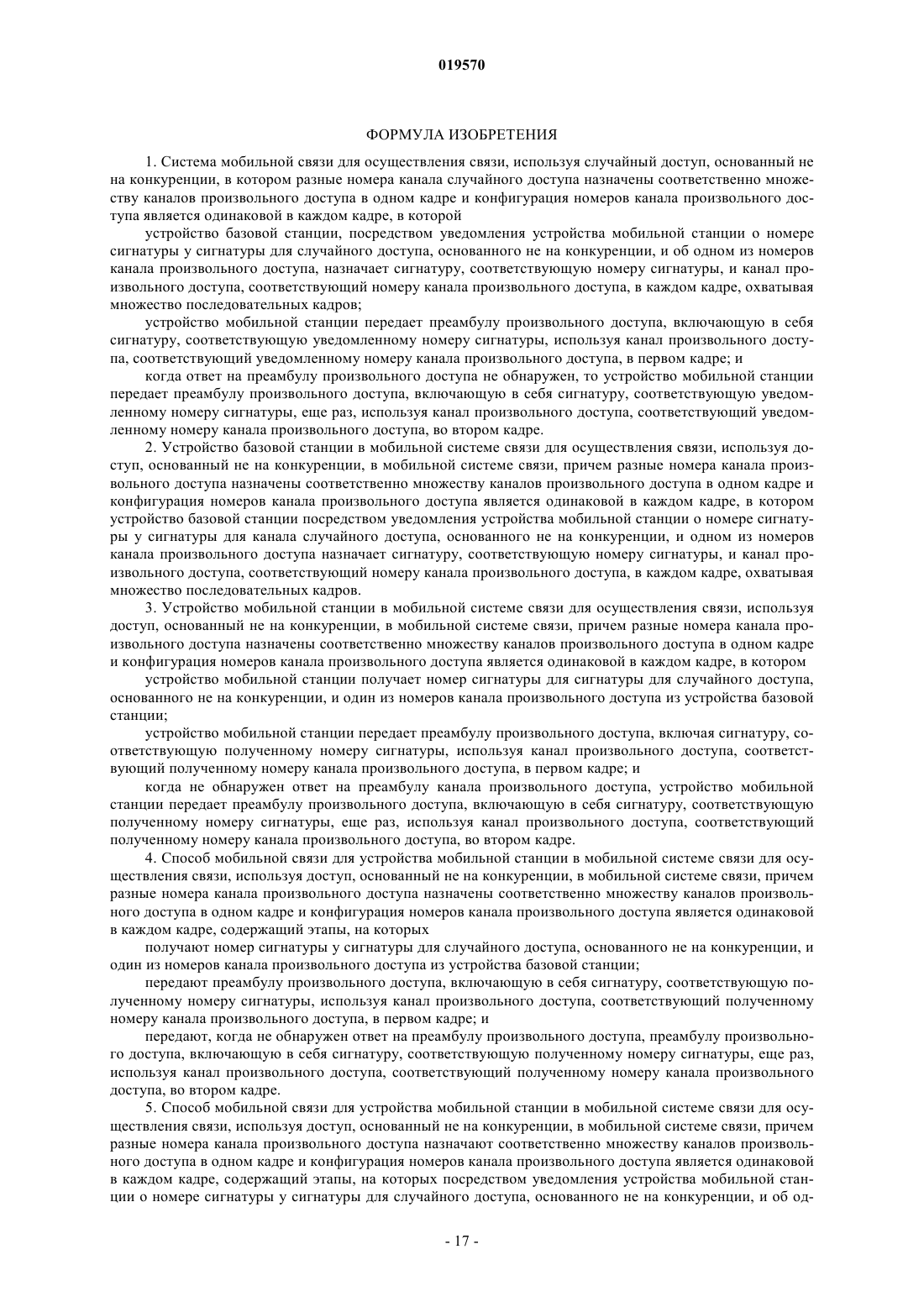

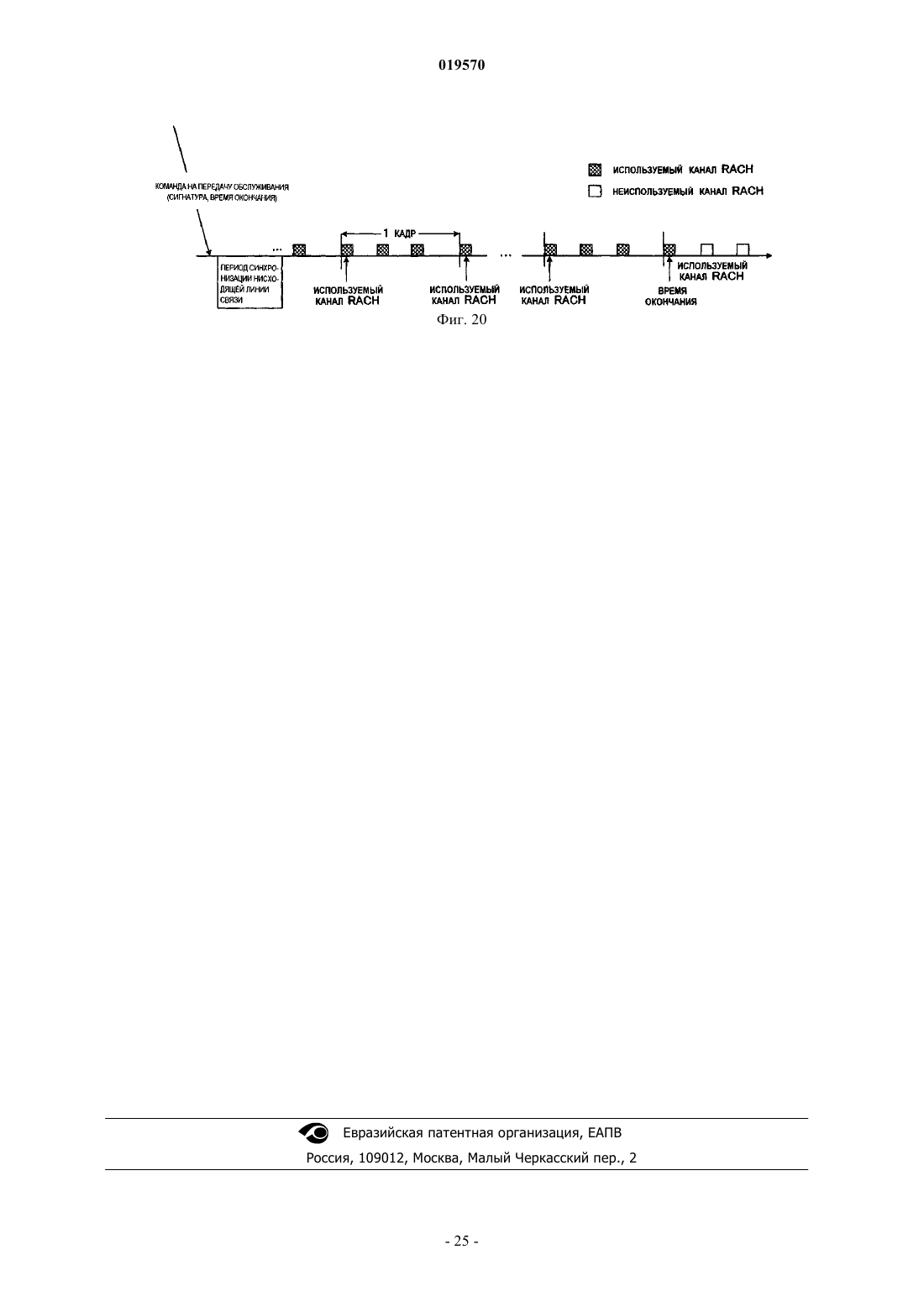

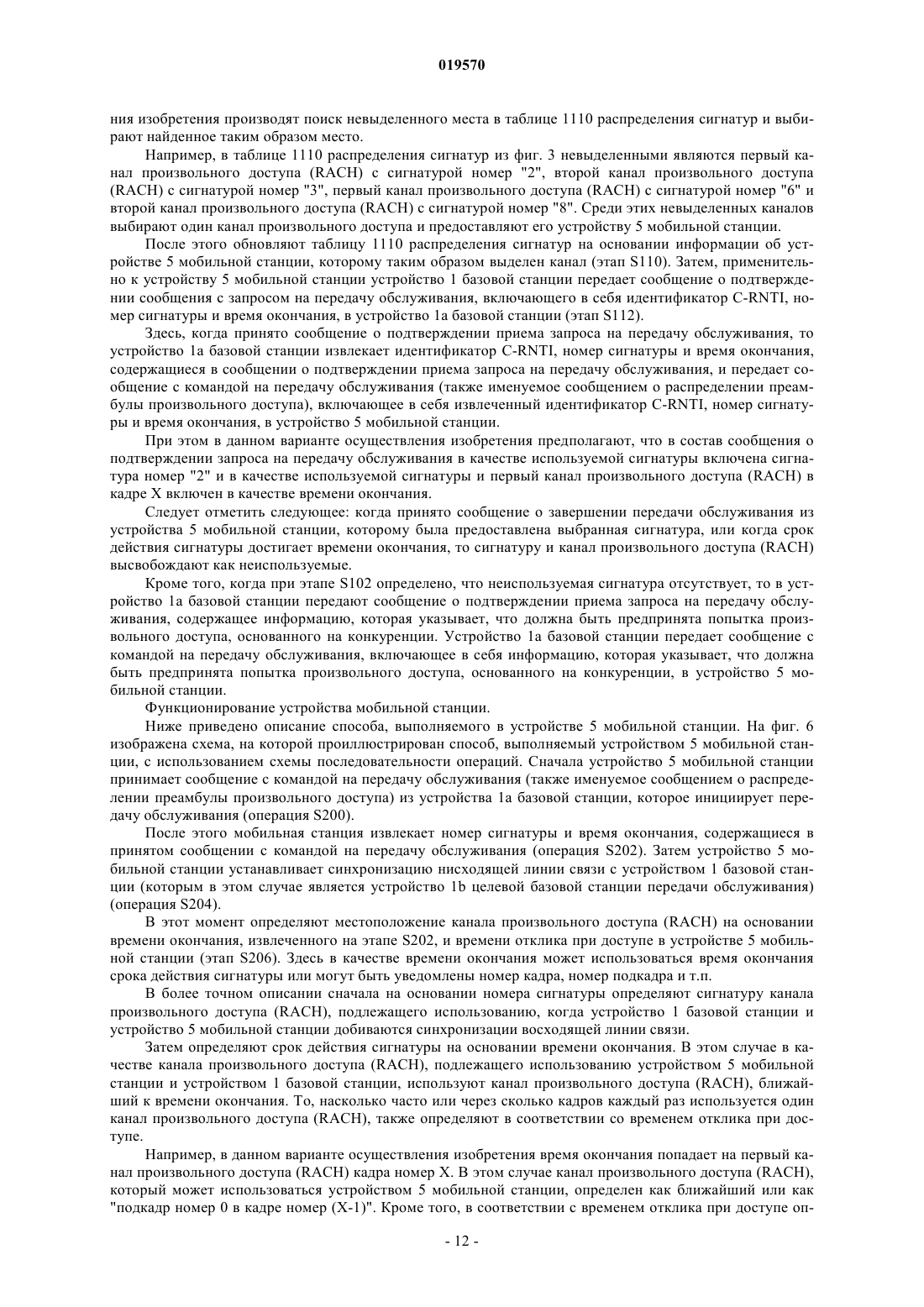

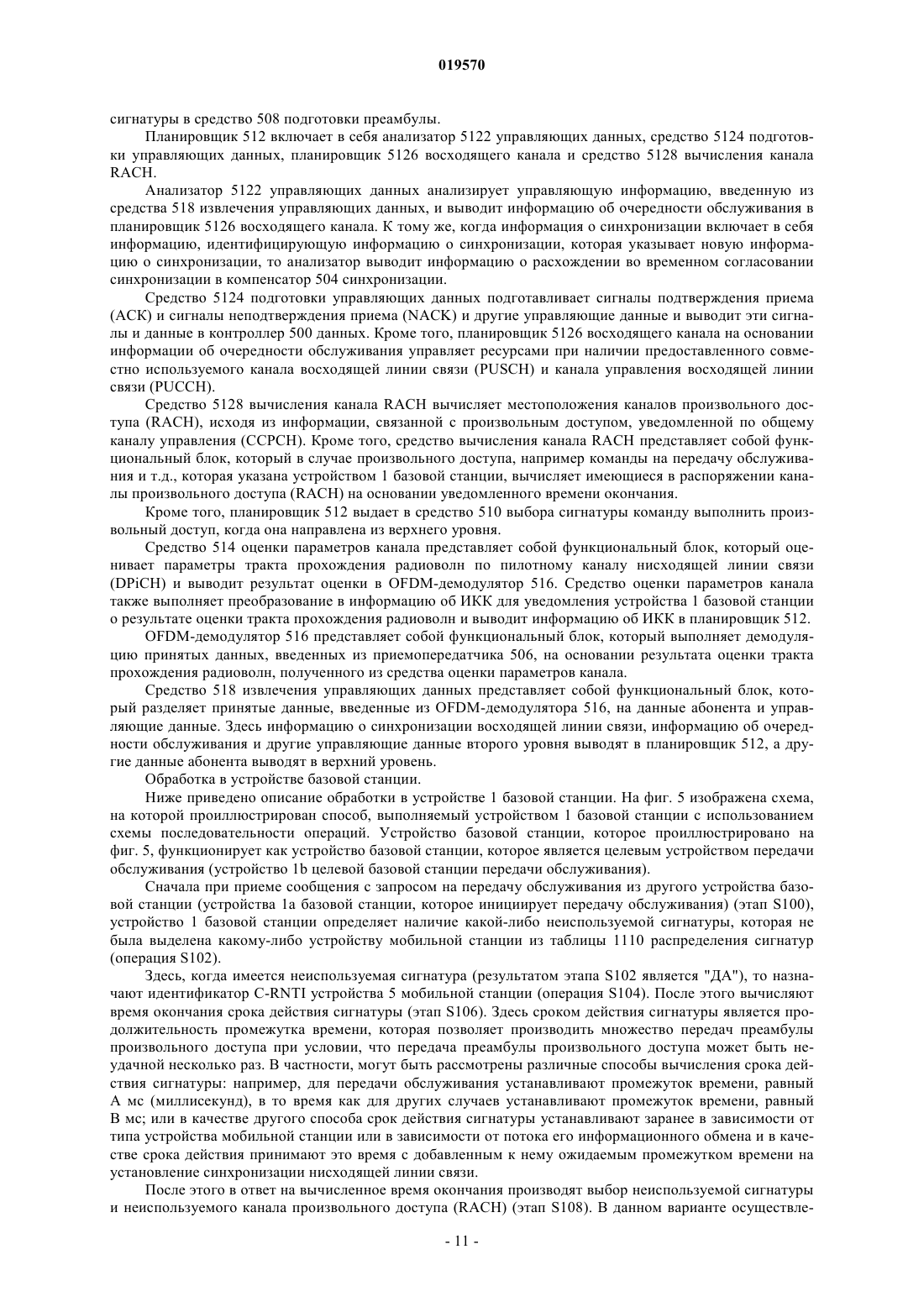

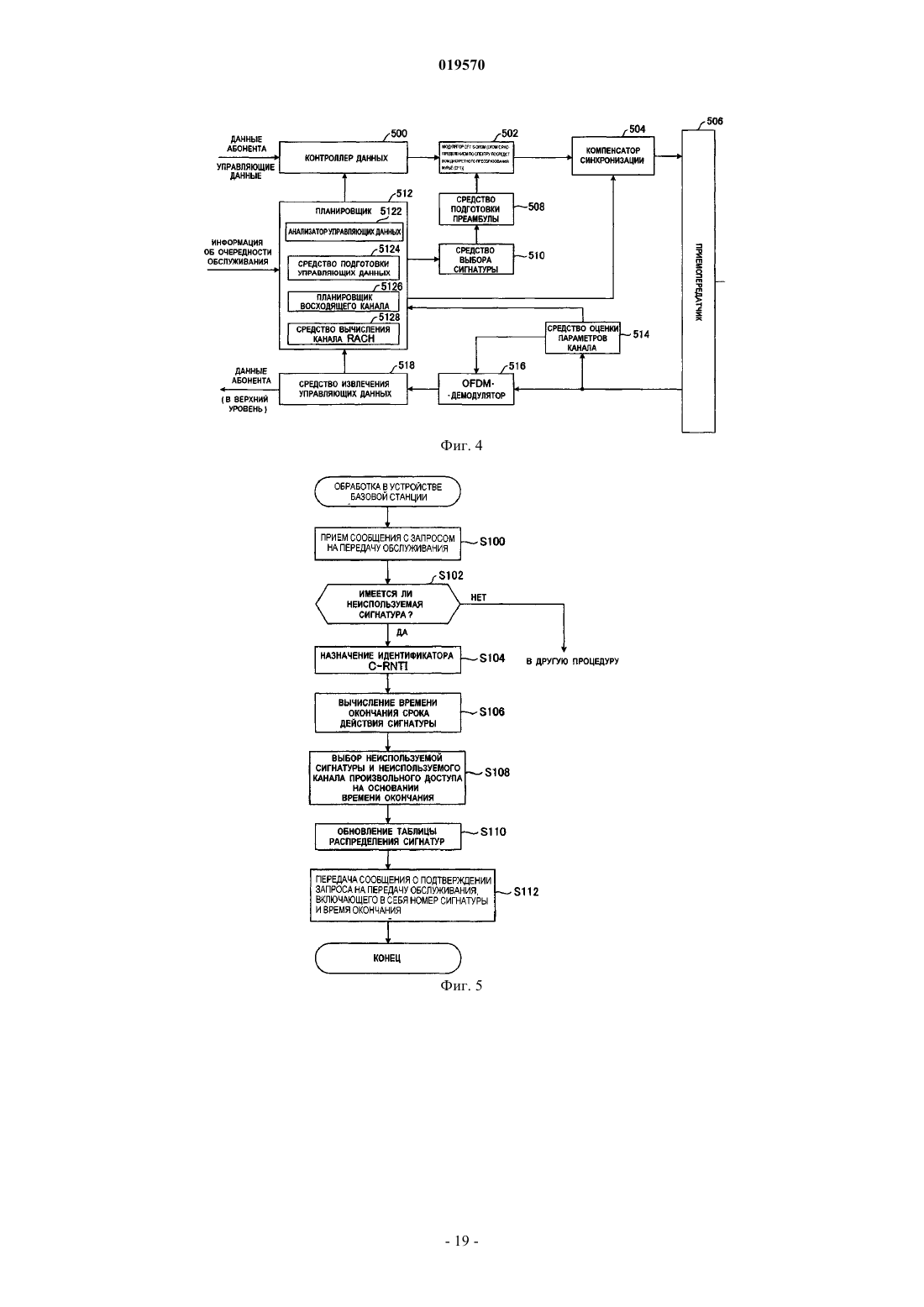

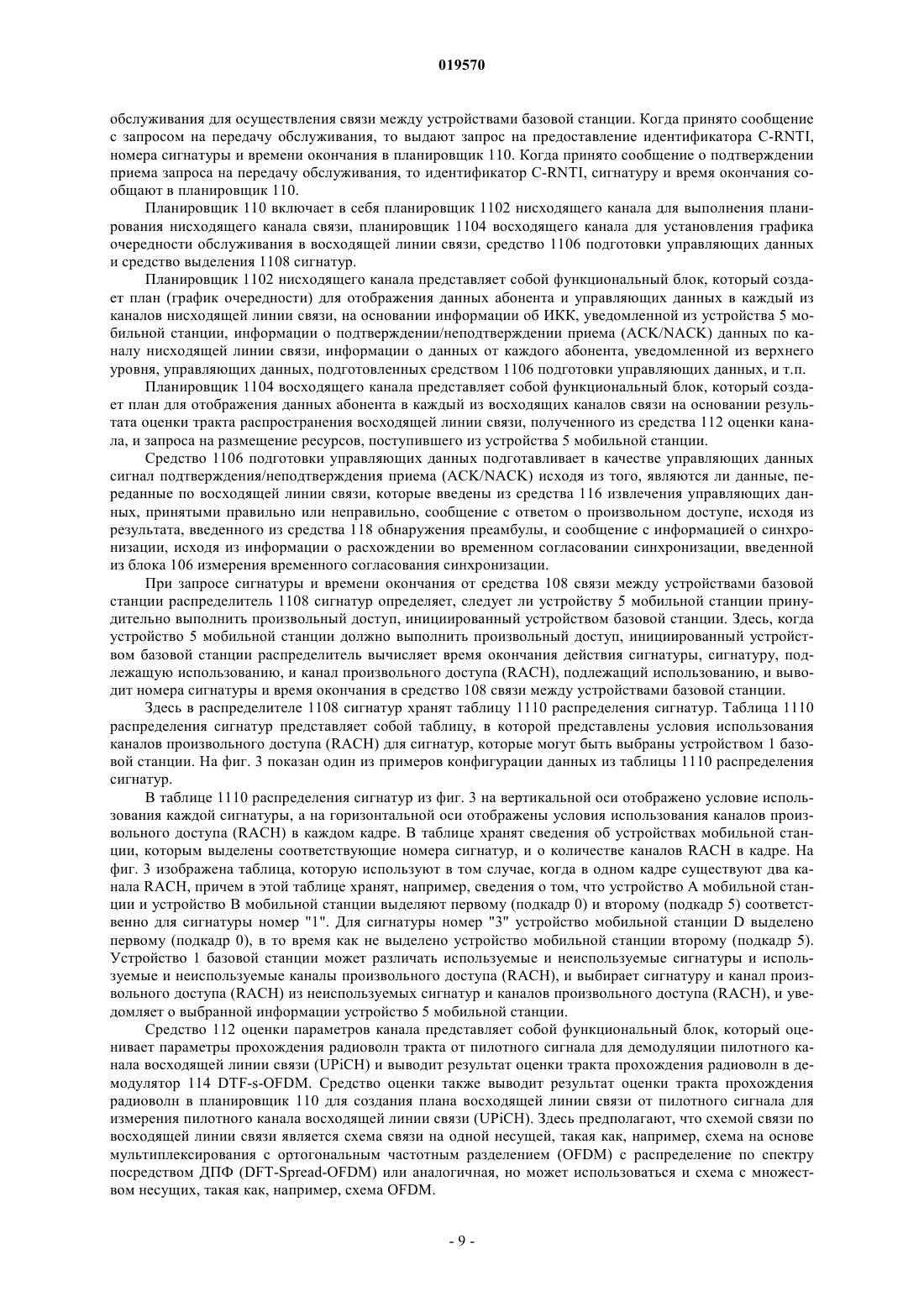

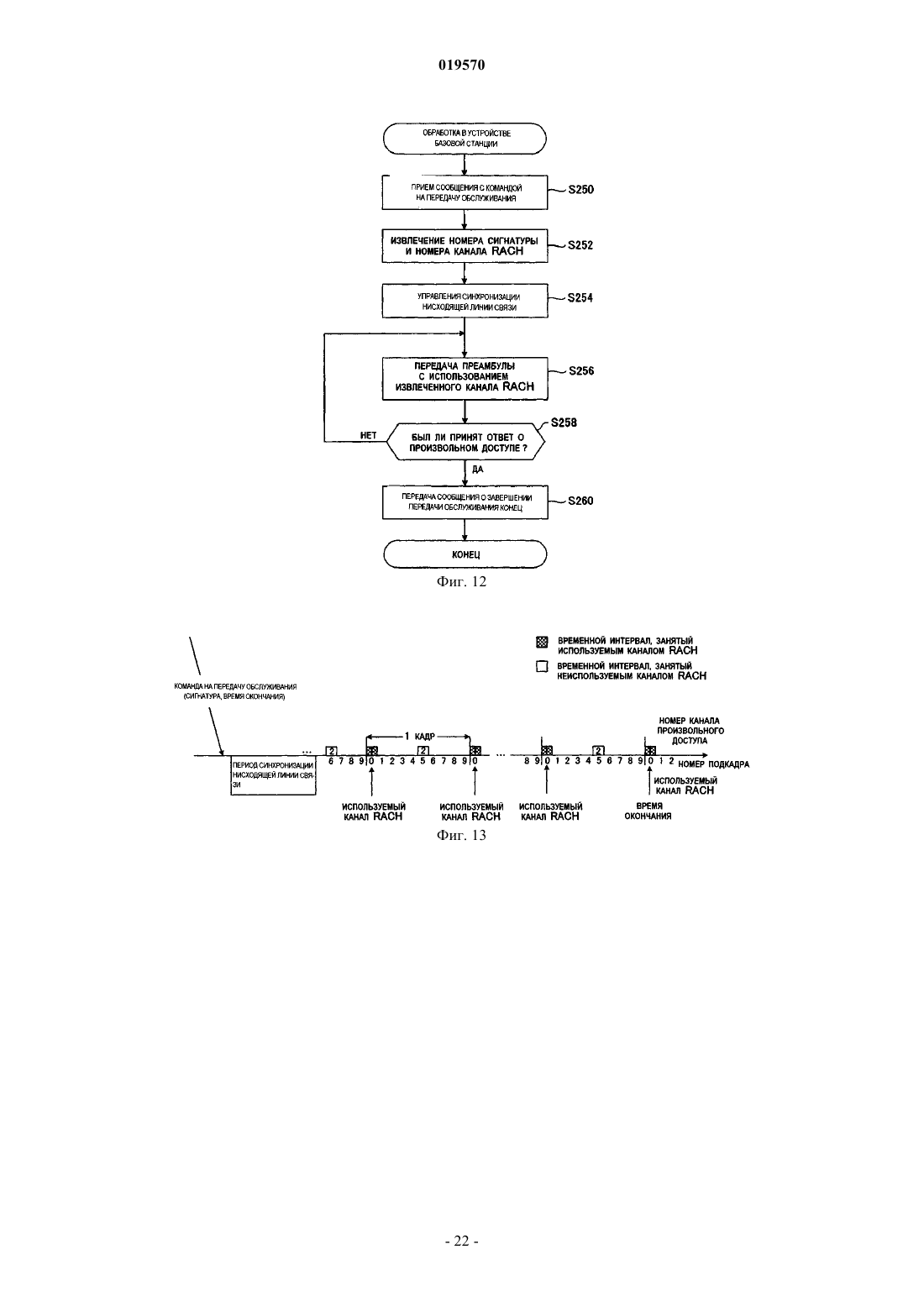

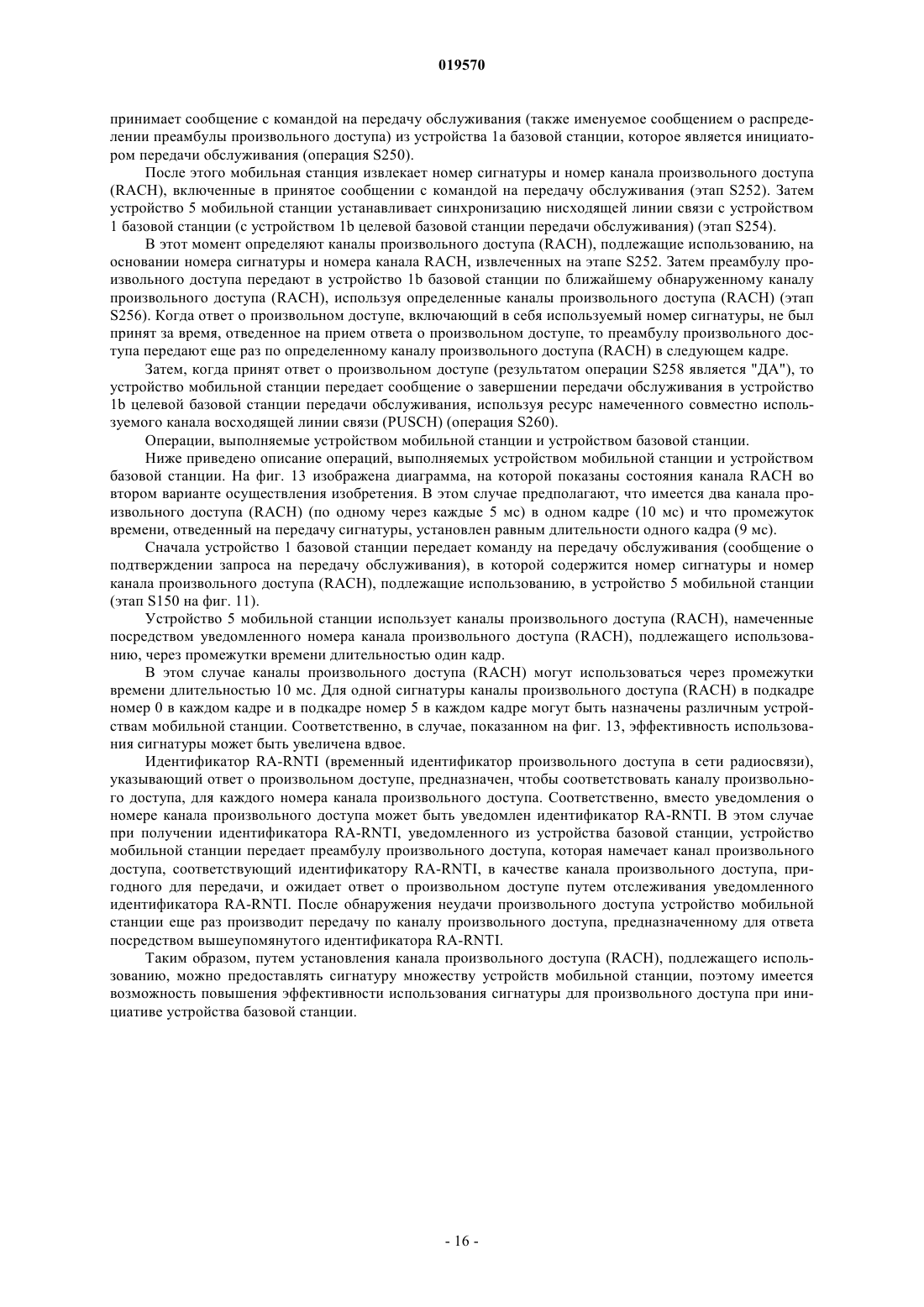

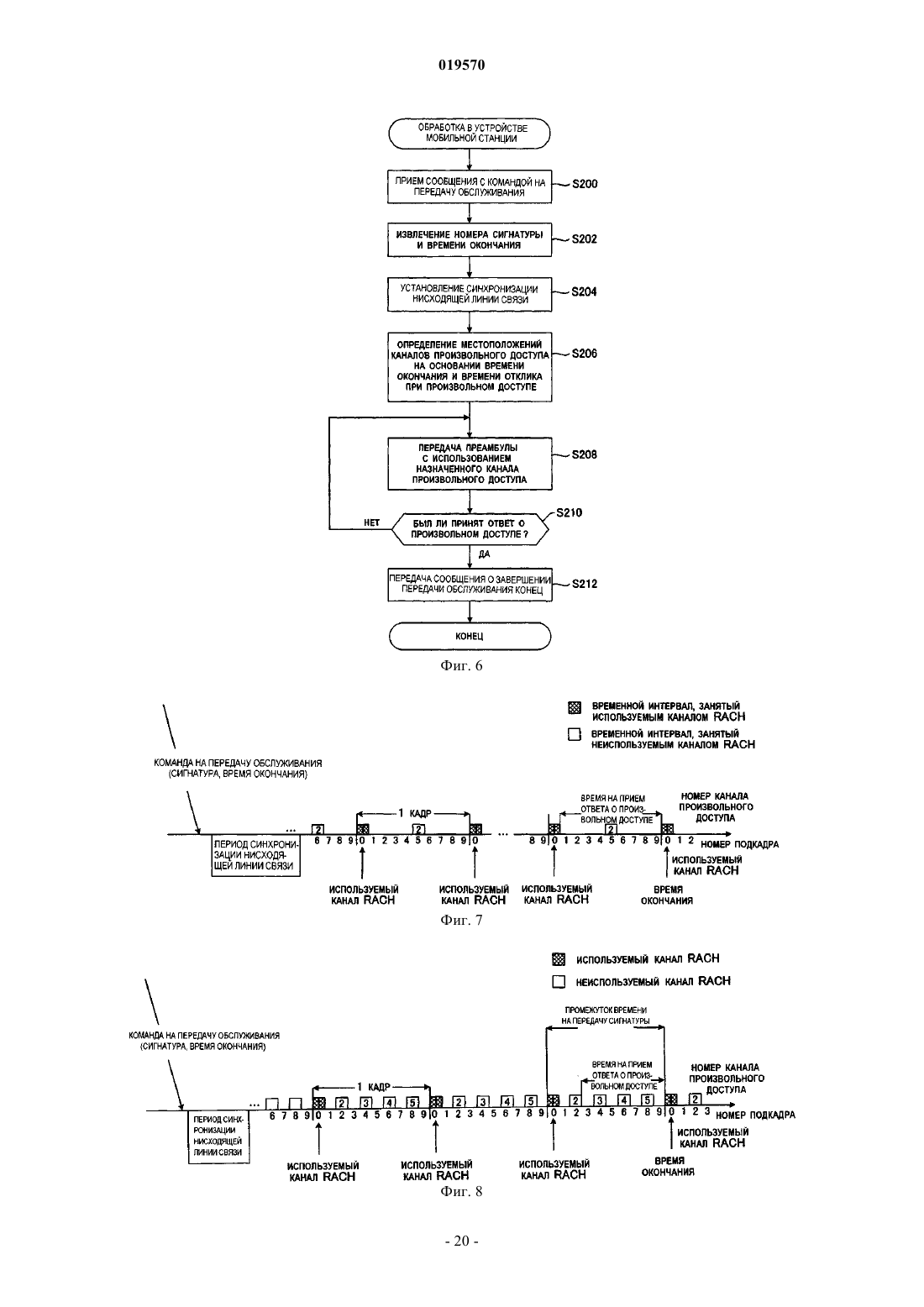

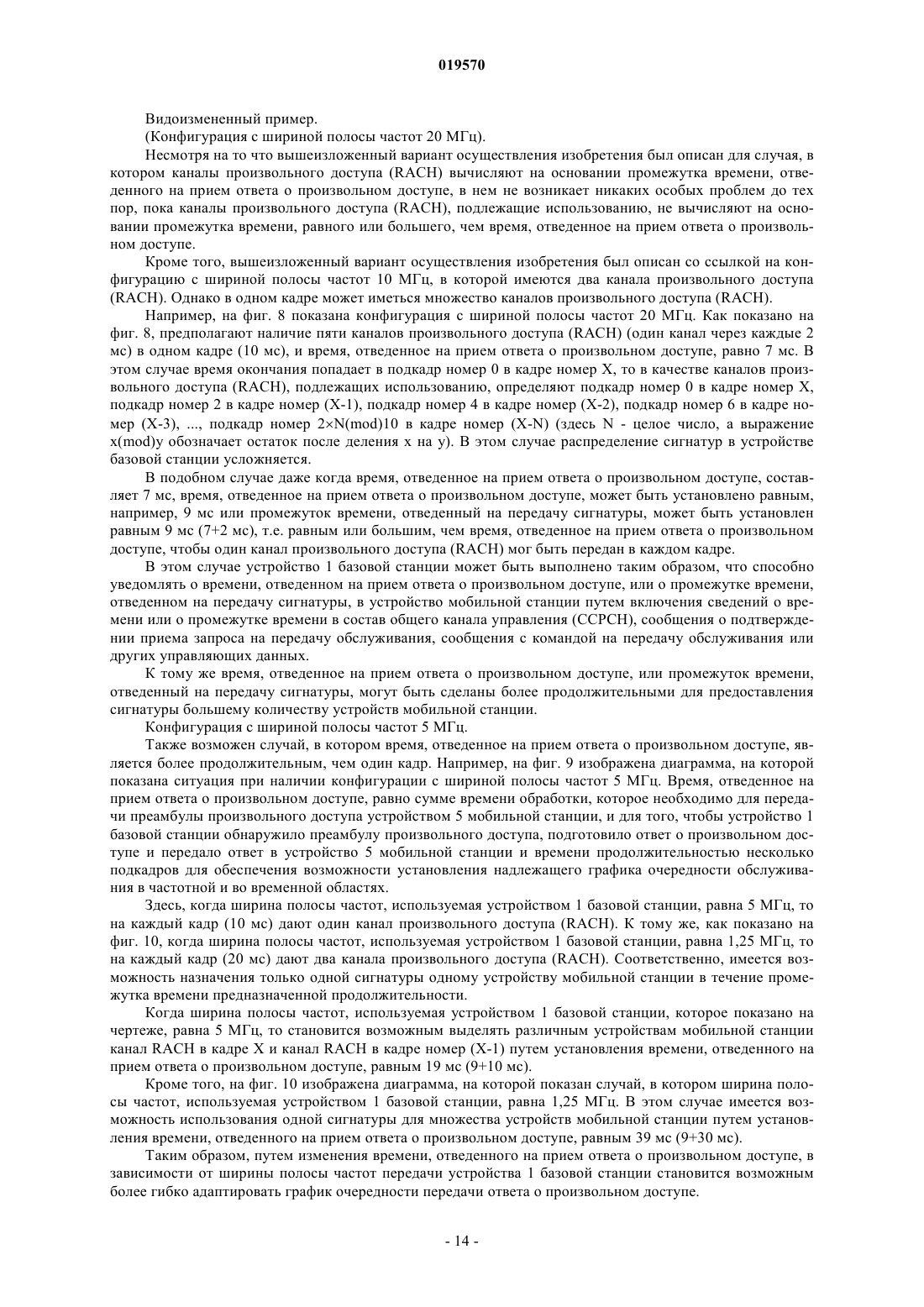

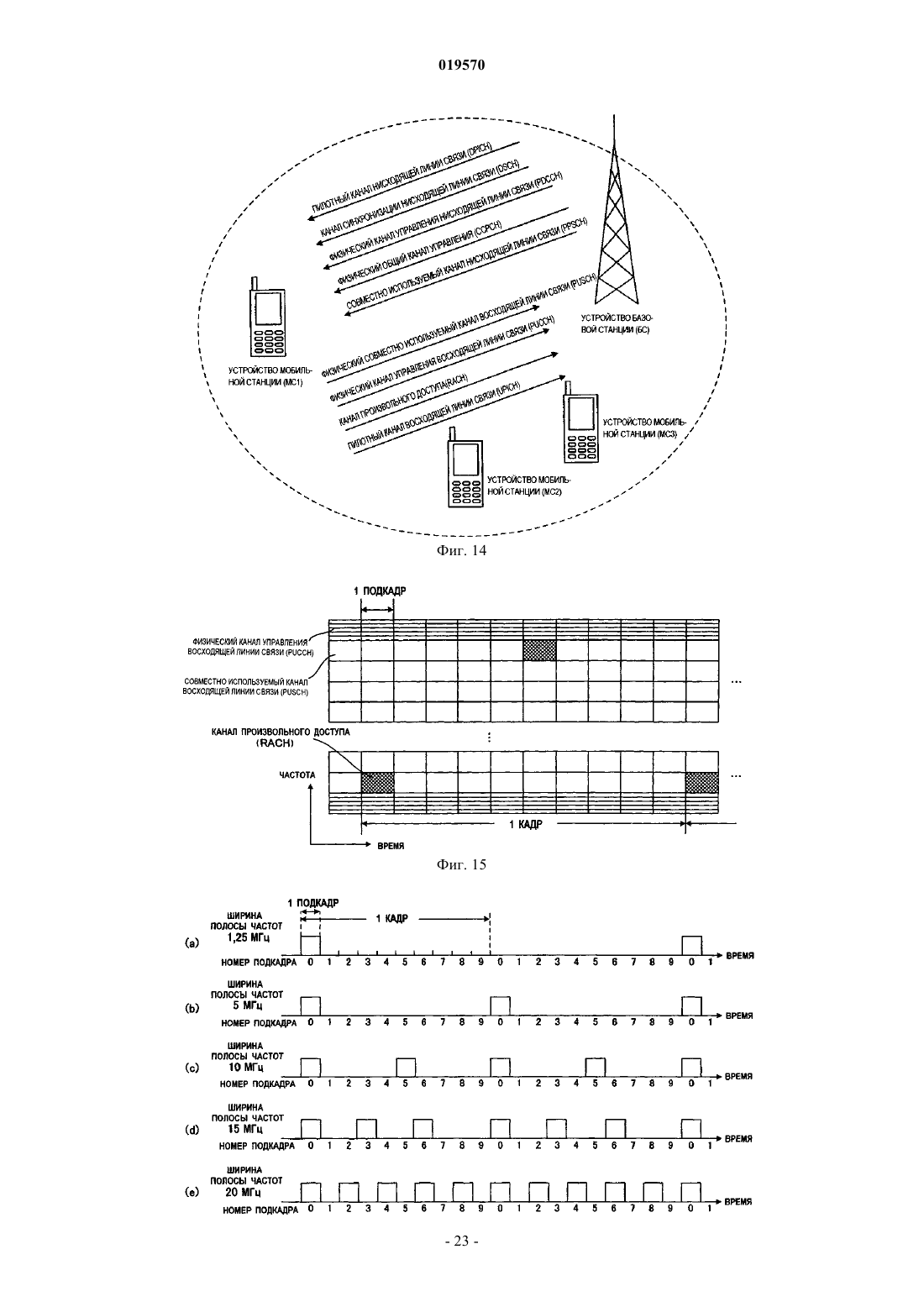

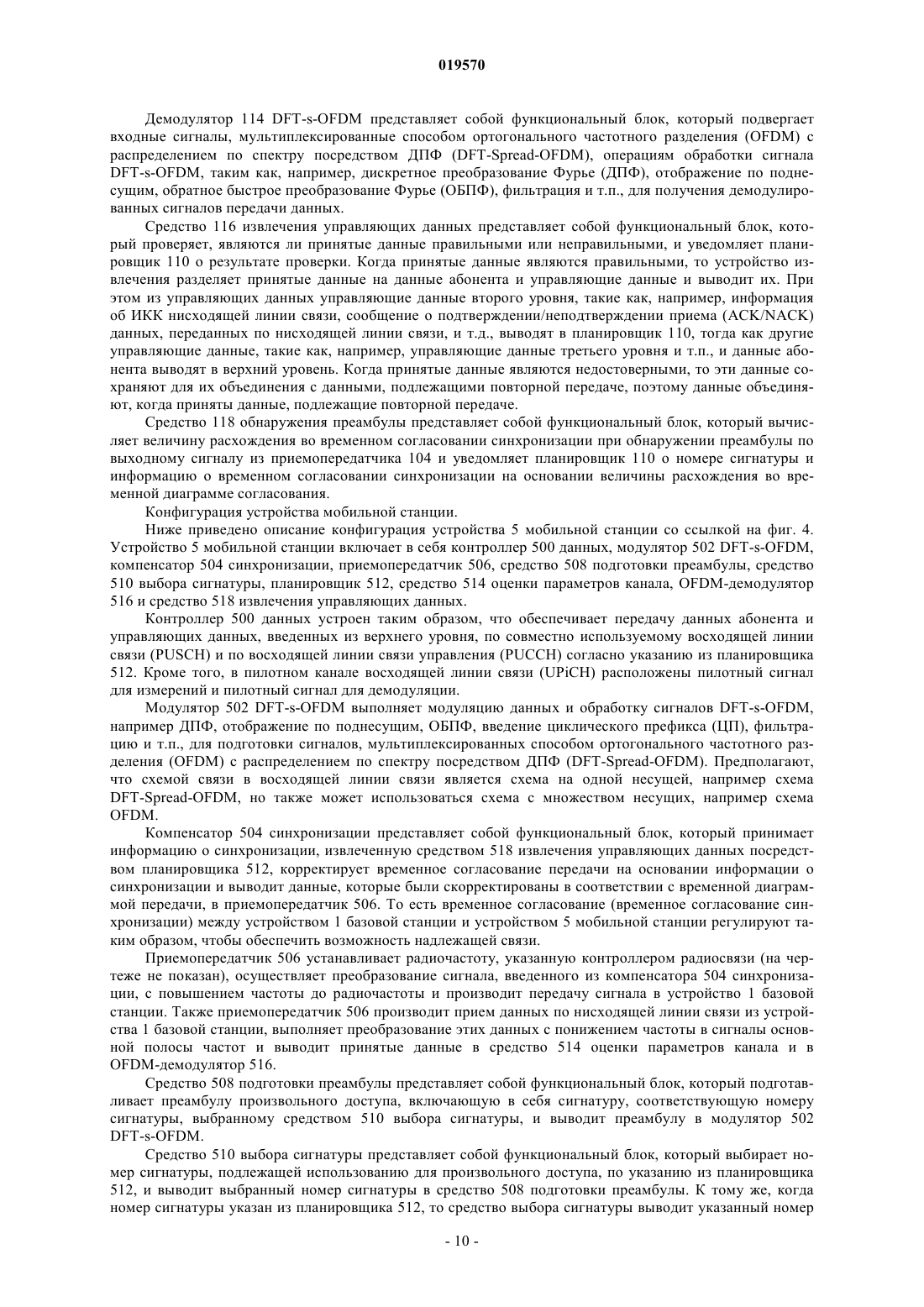

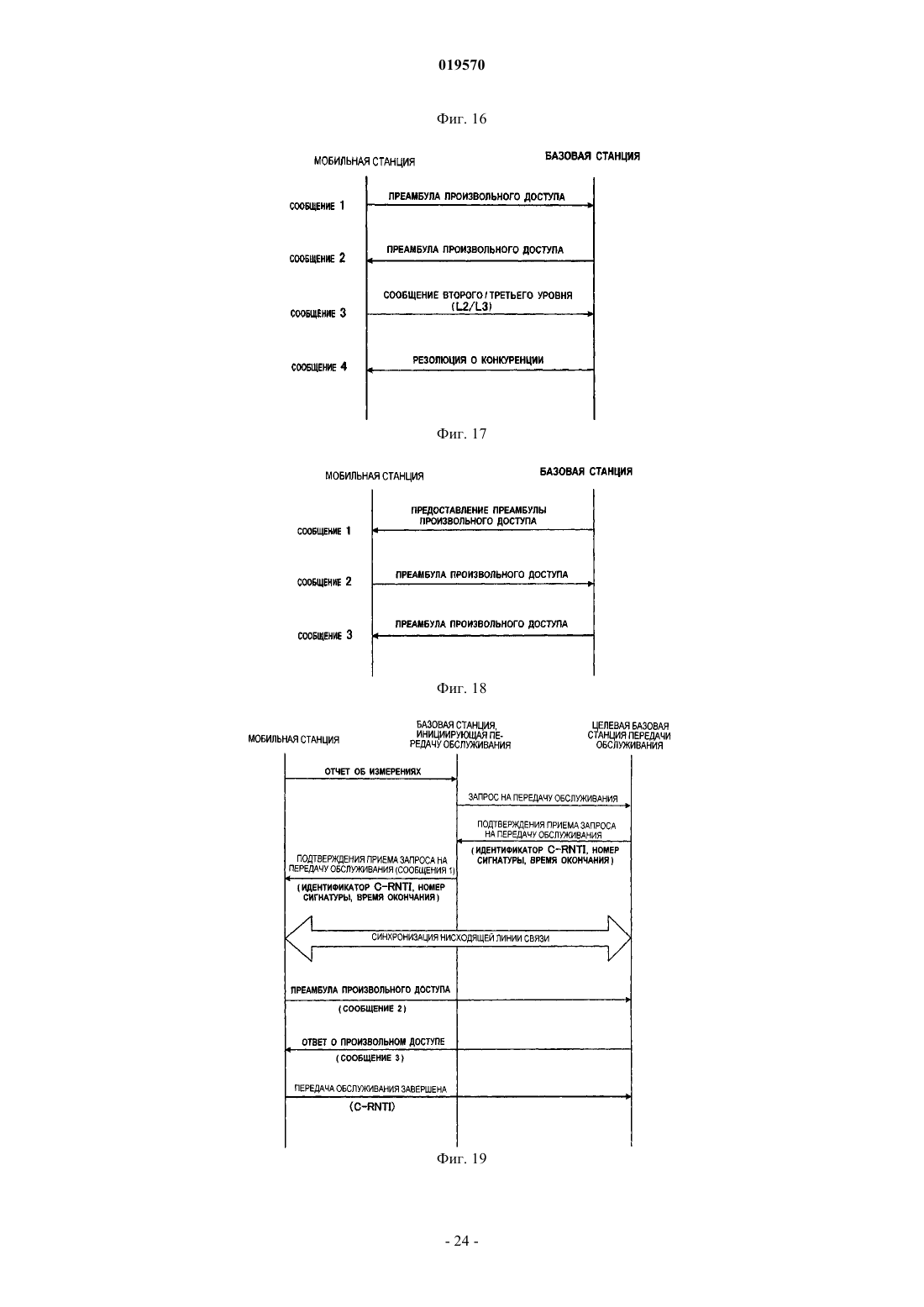

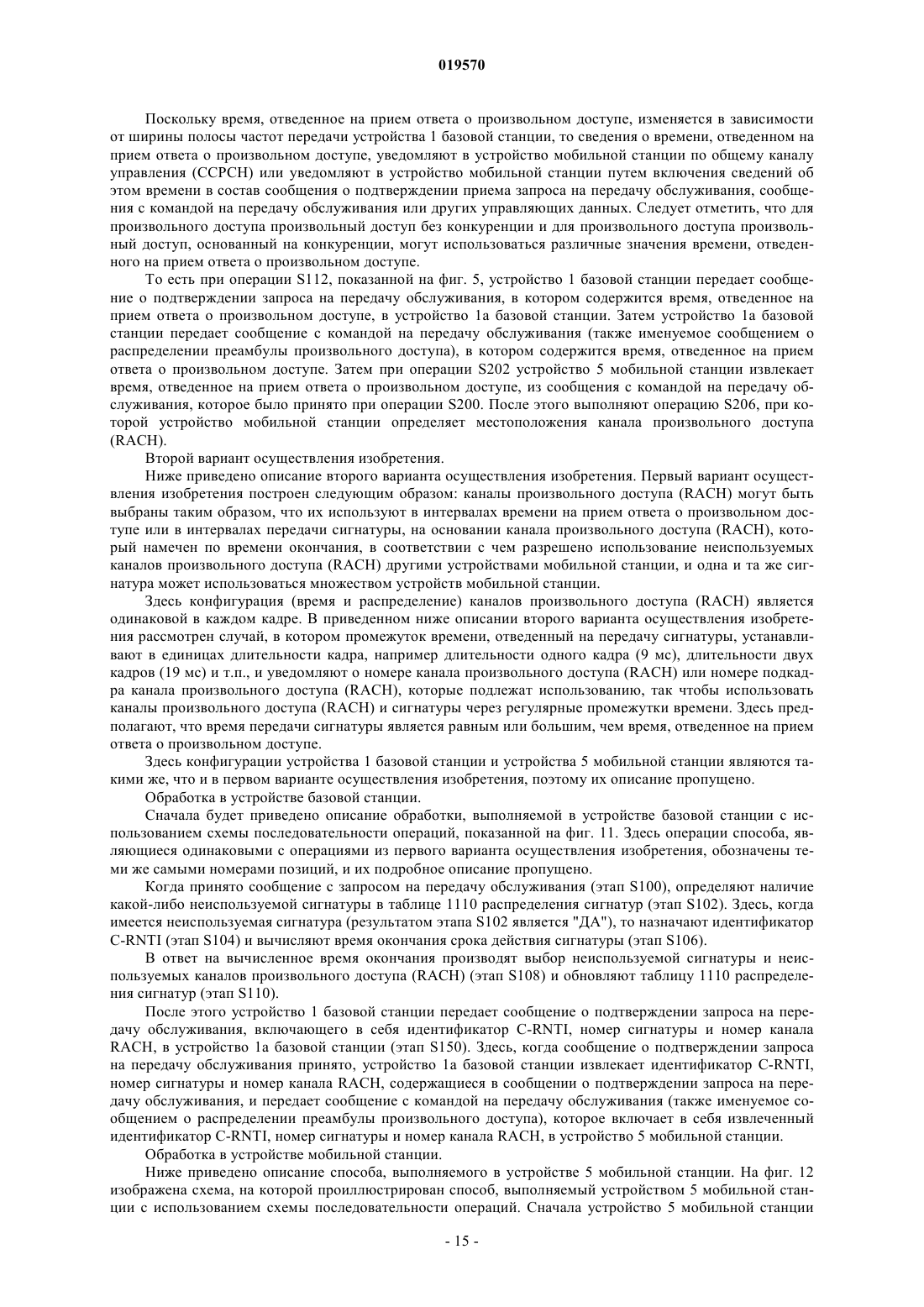

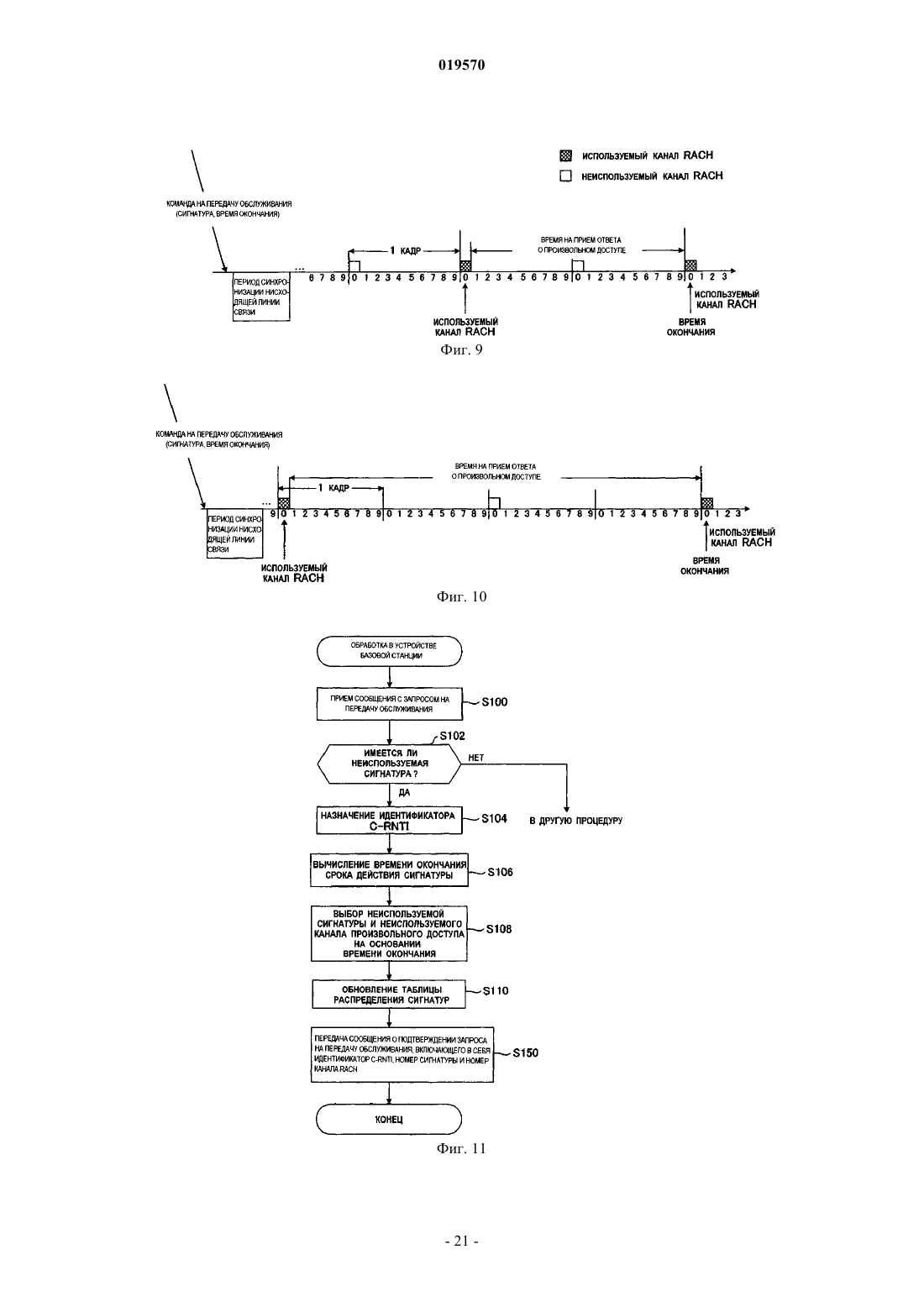

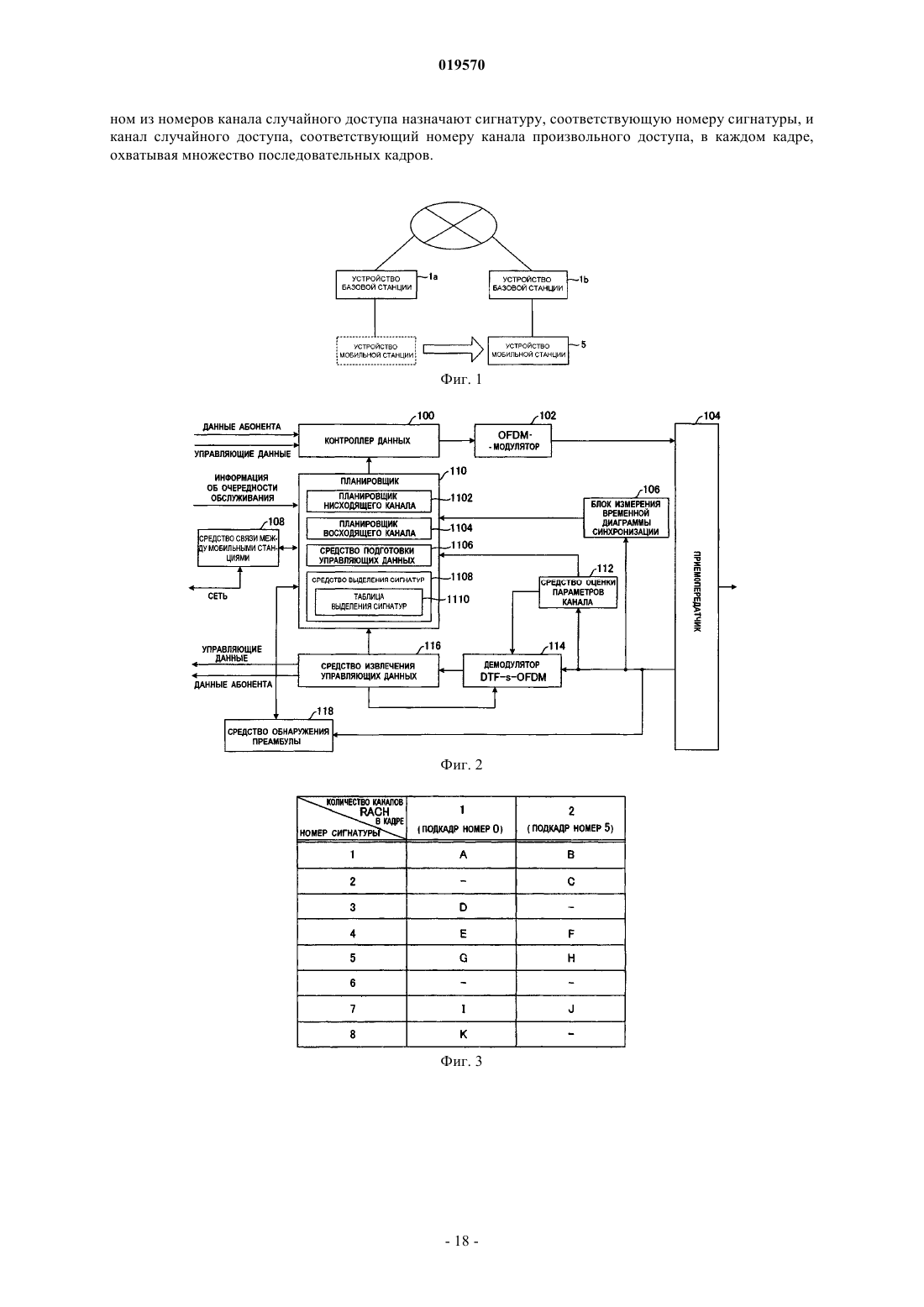

Когда устройство базовой станции определяет, что устройству мобильной станции необходимо выполнить произвольный доступ, оно определяет, имеется ли в наличии неиспользуемая сигнатура. Затем определяют срок действия, в течение которого устройство мобильной станции может использовать сигнатуру, и вычисляют время окончания срока действия. Сигнатура и вычисленное время окончания включают в состав сообщения о распределении преамбулы произвольного доступа, которое передают в устройство мобильной станции. Устройство мобильной станции извлекает сигнатуру и время окончания из сообщения о распределении преамбулы произвольного доступа и определяет каналы произвольного доступа, по которым может быть передана преамбула произвольного доступа, включающая в себя сигнатуру, на основании извлеченного времени окончания. В результате, можно создать устройство базовой станции и т.п., которое может обеспечивать эффективную связь между устройством базовой станции и устройством мобильной станции путем назначения сигнатуры другому устройству мобильной станции, даже если срок действия сигнатуры не истек. Область техники Настоящее изобретение относится к устройству базовой станции, которое устанавливает синхронизацию восходящей линии связи с устройством мобильной станции, передающим преамбулу произвольного доступа, включающую в себя сигнатуру, в канал произвольного доступа, к устройству мобильной станции, которое устанавливает синхронизацию восходящей линии связи с устройством базовой станции, используя канал произвольного доступа, и к системе мобильной связи, включающей в себя устройство базовой станции, которое устанавливает синхронизацию восходящей линии связи с устройством мобильной станции, передающим преамбулу произвольного доступа, включающую сигнатуру, в канал произвольного доступа. Уровень техники В Проекте о партнерстве третьего поколения (3GPP) система широкополосного множественного доступа с кодовым разделением (W-CDMA) была стандартизирована как система мобильной сотовой связи третьего поколения, и после этого было начато предоставление услуг. Также была стандартизирована технология высокоскоростной пакетной передачи в нисходящей линии связи (HSDPA) с еще более увеличенной скоростью связи, и было начато предоставление услуг. С другой стороны, в рамках Проекта о партнерстве в области систем третьего поколения (3GPP) было исследовано развитие радиодоступа третьего поколения (расширенный универсальный наземный радиодоступ, который ниже обозначен как "EUTRA"). В качестве нисходящей линии связи EUTRA была предложена система на основе мультиплексирования с ортогональным частотным разделением (OFDM). В качестве восходящей линии связи EUTRA была предложена схема связи на одной несущей на основе системы OFDM с расширением по спектру посредством дискретного преобразования Фурье (DFT, далее - ДПФ). На фиг. 14 показана схема нисходящей линии связи и восходящей линии связи в системе EUTRA. Устройства мобильной станции (MS, далее - МС) подключены к устройству базовой станции (BS,далее - БС). Нисходящая линия связи для системы EUTRA сконфигурирована из пилот-канала нисходящей линии связи DPiCH (пилотный канал нисходящей линии связи), канала синхронизации нисходящей линии связи DSCH (канал синхронизации нисходящей линии связи), совместно используемого канала нисходящей линии связи PDSCH (физический совместно используемый канал нисходящей линии связи), канала управления нисходящей линии связи PDCCH (физический канал управления нисходящей линии связи) и общего канала управления ССРСН (физический общий канал управления). Восходящая линия связи для EUTRA сконфигурирована из пилот-канала восходящей линии связиUPiCH (пилотный канал восходящей линии связи), канала произвольного доступа RACH (канала произвольного доступа), совместно используемого канала восходящей линии связи PUSCH (физический совместно используемый канал восходящей линии связи) и канала управления восходящей линии связиPUCCH (физический канал управления восходящей линии связи) (см., например, документы 1 и 2, не являющиеся патентами). Здесь канал произвольного доступа (канал RACH) для восходящей линии связи EUTRA использует ширину полосы частот, равную 1,25 МГц, и множество каналов доступа реализовано таким образом, что имеют дело с доступами от большого количества устройств мобильных станций. На фиг. 15 показан один из примеров канала произвольного доступа (RACH). На фиг. 15 на горизонтальной оси отображено время, а на вертикальной оси отображена частота. На фиг. 15 показана конфигурация одного кадра радиосвязи. Этот кадр радиосвязи разделен на множество ресурсов радиосвязи. В этом примере ресурсы радиосвязи построены из блоков, каждый из которых имеет область размером 1,25 МГц в направлении частоты и 1 мс в направлении времени. Как показано на чертеже, этим областям выделены каналы произвольного доступа (RACH) и совместно используемые каналы восходящей линии связи (PUSCH), описанные на фиг. 15. Таким образом, минимальный единичный элемент канала произвольного доступа (RACH) использует ширину полосы частот, равную 1,25 МГц. Здесь на фиг. 15 пилот-каналы восходящей линии связи(UPiCH) распределены в единичных символах или в единичных поднесущих в пределах области совместно используемого канала восходящей линии связи (PUSCH). Кроме того, поскольку в системе EUTRA для канала произвольного доступа (RACH) подготавливают множество каналов, то возможно иметь дело с множеством операций произвольного доступа одновременно. Здесь минимальный единичный элемент канала произвольного доступа (RACH) использует ширину полосы частот, равную 1,25 МГц, и в одном подкадре на оси частот подготовлен один канал произвольного доступа (RACH), и в одном кадре подготовлено множество каналов произвольного доступа (RACH) в зависимости от ширины полосы частот устройства базовой станции, в силу чего имеется возможность иметь дело с доступом от множества устройств мобильных станций (см., например, непатентные документы 3 и 4). Теперь на фиг. 16 показан пример конфигурации каналов произвольного доступа в зависимости от ширины полосы частот в устройствах базовой станции. На фиг. 16 изображена диаграмма, на которой на горизонтальной оси отображено время, и в каждом кадре назначены подкадры с номерами от 0 до 9. Здесь, когда ширина полосы частот в устройстве базовой станции равна 1,25 МГц, один канал произвольного доступа (RACH) назначают для каждых двух кадров (фиг. 16(а. Аналогичным образом, когда ширина полосы частот в устройстве базовой станции равна 5 МГц, то для каждого кадра назначают один канал (фиг. 16(b. Когда ширина полосы частот в устройстве базовой станции равна 10 МГц, то для каждого кадра назначают два канала (фиг. 16(с. Когда ширина полосы частот в устройстве базовой станции равна 15 МГц, то для каждого кадра назначают три канала (фиг. 16(d. Когда ширина полосы частот в устройстве базовой станции равна 20 МГц, то для каждого кадра назначают пять каналов(фиг. 16(е. Целью использования канала произвольного доступа (RACH) является, главным образом, установление синхронизации в восходящей линии связи между устройством мобильной станции и устройством базовой станции, а также ожидаемая передача нескольких битов информации, например, для запроса планирования для размещения ресурсов радиосвязи для сокращения времени установления соединения. Здесь при произвольном доступе существуют два способа доступа, а именно произвольный доступ,основанный на конкуренции, и произвольный доступ без конкуренции. Произвольный доступ, основанный на конкуренции, представляет собой произвольный доступ, который может вызвать конфликтную ситуацию между устройствами мобильной станции и является обычным произвольным доступом. С другой стороны, произвольный доступ, не основанный на конкуренции, представляет собой произвольный доступ, который никогда не вызывает конфликтных ситуаций между устройствами мобильной станции и является произвольным доступом, используемым для быстрой синхронизации между устройством мобильной станции и устройством базовой станции, и его реализуют для особых случаев, таких как, например, передача обслуживания (handover) и т.д., по инициативе устройства базовой станции. В случае произвольного доступа для обеспечения синхронизации передают только преамбулу. Преамбула включает в себя сигнатуру, которая представляет собой шаблон сигнала, отображающий информацию. Чтобы было возможно выражать несколько битов информации, подготавливают несколько десятков разновидностей сигнатур. В настоящее время предполагают, что передают информацию, состоящую из 6 битов, следовательно, предполагают, что подготовлено 64 разновидности сигнатур. Предполагают, что из 6 битов информации 5 битов назначены для случайного идентификатора, и оставшийся один бит назначен для потерь в тракте нисходящей линии связи/индикатора качества канала(CQI, далее - ИКК) или для аналогичных целей. Ниже приведено общее описание процедуры связи для произвольного доступа, основанного на конкуренции, и для произвольного доступа, не основанного на конкуренции. В соответствии с этим на фиг. 17 показан пример последовательности действий в случае произвольного доступа, основанного на конкуренции. Сначала устройство мобильной станции выбирает сигнатуру на основании случайного идентификатора, потери в тракте нисходящей линии связи/CGI информации или аналогичной информации и передает преамбулу произвольного доступа по каналу произвольного доступа (RACH) (сообщение 1). Когда устройство базовой станции принимает преамбулу из устройства мобильной станции, оно вычисляет из преамбулы расхождение во временном согласовании синхронизации между устройством мобильной станции и устройством базовой станции, выполняет планирование для передачи сообщенияL2/L3 (второго уровня/третьего уровня), назначает временный C-RNTI (идентификатор ячейки сети сотовой радиосвязи), устанавливает RA-RNTI (идентификатор произвольного доступа в сети радиосвязи),который представляет собой ответ на передачу устройством мобильной станции преамбулы произвольного доступа в канал произвольного доступа (RACH), в канал управления нисходящей линии связи(PDCCH), и передает ответ о произвольном доступе, который включает в себя информацию о расхождении во временном согласовании синхронизации, информацию о планировании, временный идентификатор C-RNTI и идентификационный номер сигнатуры (или случайный идентификатор) принятой преамбулы, по совместно используемому каналу данных нисходящей линии связи (PDSCH) (сообщение 2). Когда подтверждено, что в канале управления нисходящей линии связи (PDCCH) существуетRA-RNTI, устройство мобильной станции выполняет проверку содержимого ответа о произвольном доступе, установленного в совместно используемом канале данных нисходящей линии связи (PDSCH), для извлечения ответа, включающего в себя идентификационный номер сигнатуры (или случайный идентификатор) переданной преамбулы. Затем устройство мобильной станции корректирует задержку синхронизации и передает сообщение второго уровня/третьего уровня (L2/L3), включающее в себя, по меньшей мере, идентификатор C-RNTI(или временный идентификатор C-RNTI) посредством запланированного ресурса радиосвязи(сообщение 3). При этом, если устройство мобильной станции продолжало ожидание ответа о произвольном доступе из устройства базовой станции в течение определенного промежутка времени, но не получает ответ о произвольном доступе, включающий в себя идентификационный номер сигнатуры переданной преамбулы, то это устройство передает преамбулу произвольного доступа еще раз. Когда устройство базовой станции принимает сообщение второго уровня/третьего уровня (L2/L3) из устройства мобильной станции, то оно передает в устройство мобильной станции разрешение кон-2 019570 фликтных ситуаций для определения того, имеет ли место конфликтная ситуация между устройствами мобильной станции, с использованием идентификатора C-RNTI (или временного идентификатораC-RNTI), включенного в принятое сообщение второго уровня/третьего уровня (L2/L3) (сообщение 4). Когда устройство мобильной станции принимает разрешение конфликтных ситуаций, то синхронизация между устройством мобильной станции и устройством базовой станции устанавливается. Ниже приведено описание примера последовательности действий в случае произвольного доступа без конкуренции со ссылкой на фиг. 18. Сначала устройство базовой станции выбирает сигнатуру и передает назначенную преамбулу произвольного доступа в устройство мобильной станции (сообщение 1). Используя данную сигнатуру, устройство мобильной станции передает преамбулу произвольного доступа по каналу произвольного доступа (RACH) (сообщение 2). Когда устройство базовой станции принимает преамбулу из устройства мобильной станции, то оно вычисляет из преамбулы временную задержку синхронизации между устройством мобильной станции и устройством базовой станции, устанавливает идентификатор RA-RNTI или идентификатор C-RNTI,представляющий собой ответ, посылаемый в устройство мобильной станции, которое передало преамбулу произвольного доступа в канал произвольного доступа (RACH), по каналу управления нисходящей линии связи (PDSCH), и передает ответ о произвольном доступе, который включает в себя информацию о временной задержке синхронизации (сообщение 3). Устройство мобильной станции корректирует временную задержку синхронизации на основании принятого ответа о произвольном доступе. Таким образом, синхронизация между устройством мобильной станции и устройством базовой станции является установленной. Здесь сигнатура, используемая для произвольного доступа, основанного на конкуренции, и сигнатура, используемая для произвольного доступа без конкуренции, являются различными. Ниже, со ссылкой на фиг. 19, приведено описание последовательности действий во время передачи обслуживания устройством мобильной станции на примере, в котором процедурами произвольного доступа являются процедуры произвольного доступа без конкуренции. На этапе подготовки передачи обслуживания устройство мобильной станции измеряет условия радиоволн от соседних устройств базовой станции и передает отчет об измерениях в устройство базовой станции, к которому осуществляют доступ в текущий момент времени, или в устройство базовой станции, которое инициирует передачу обслуживания. Устройство базовой станции, которое инициирует передачу обслуживания, обращаясь к отчету об измерениях, поступившему из устройства мобильной станции, выбирает устройство целевой базовой станции, которая является наиболее подходящей для передачи обслуживания. Затем устройство базовой станции передает сообщение с запросом на передачу обслуживания в выбранное целевое устройство базовой станции передачи обслуживания. При приеме сообщения запроса передачи обслуживания от устройства целевой базовой станции,инициирующего передачу обслуживания, устройство целевой базовой станции передачи обслуживания назначает идентификатор C-RNTI и идентификационный номер сигнатуры для использования в устройстве целевой базовой станции передачи обслуживания, в устройство мобильной станции, с которым должна быть осуществлена передача обслуживания, и передает сообщение о подтверждении запроса на передачу обслуживания, включающее в себя идентификатор C-RNTI и идентификационный номер сигнатуры, в качестве ответа на запрос на передачу обслуживания, в устройство базовой станции, которое инициирует передачу обслуживания. Целевая базовая станция передачи обслуживания также вычисляет время окончания имеющегося промежутка времени для сигнатуры, соответствующей идентификатору сигнатуры, и передает результат вычисления, включенный в состав сообщения о подтверждении приема запроса на передачу обслуживания. Устройство базовой станции, которое инициирует передачу обслуживания, извлекает идентификатор C-RNTI, номер сигнатуры и время окончания, содержащиеся в сообщении о подтверждении приема запроса на передачу обслуживания, и передает сообщение с командой на передачу обслуживания, в которое включен извлеченный идентификатор C-RNTI, номер сигнатуры и время окончания, в устройство мобильной станции (сообщение 1). Когда устройство мобильной станции принимает сообщение с командой на передачу обслуживания,то оно берет синхронизацию нисходящей линии связи с устройством целевой базовой станции передачи обслуживания и проверяет местоположение канала произвольного доступа (RACH) из широковещательного канала. Устройство мобильной станции использует сигнатуру, заданную посредством сообщения с командой на передачу обслуживания, и передает преамбулу произвольного доступа в устройство целевой базовой станции передачи обслуживания по каналу произвольного доступа (RACH) (сообщение 2). Когда устройство целевой базовой станции передачи обслуживания обнаруживает сигнатуру из канала произвольного доступа (RACH), то оно вычисляет временную задержку синхронизации для выполнения планирования в восходящей линии связи для передачи сообщения о завершении передачи обслуживания из устройства мобильной станции, и передает сообщение с ответом о произвольном доступе,включающее в себя информацию о синхронизации, информацию об очередности обслуживания и идентификационный номер сигнатуры (сообщение 3). Когда устройство мобильной станции принимает ответ о произвольном доступе, включающий в себя переданный идентификационный номер сигнатуры, то оно корректирует задержку временного согласования синхронизации, исходя из информации о синхронизации, и передает сообщение о завершении передачи обслуживания посредством предусмотренного графиком ресурса радиосвязи. Однако если в устройстве базовой станции не осталось сигнатуры, которая может быть выбрана, то имеется вероятность возникновения конфликтной ситуации, следовательно, в некоторых случаях может использоваться произвольный доступ, реализованный посредством произвольного доступа, основанного на конкуренции, даже несмотря на то, что на процедуры произвольного доступа затрачивается более продолжительное время. Непатентный документ 1: 3GPP TS (Technical Specification) 36.211, V1.10 (2007-05), Technical(E-UTRAN), Overall description Stage 2. Раскрытие сущности изобретения Проблемы, которые должны быть решены изобретением Во время передачи обслуживания произвольный доступ реализован посредством произвольного доступа без конкуренции, и сообщение с командой на передачу обслуживания (сообщение 1) также уведомляет о времени окончания промежутка времени, в течение которого доступна сигнатура, соответствующая номеру сигнатуры. Это сделано потому, что неизвестна продолжительность промежутка времени, требующегося для выполнения синхронизации нисходящей линии связи с устройством целевой базовой станции передачи обслуживания, и до начала передачи преамбулы произвольного доступа (сообщения 2); когда передают сведения о продолжительности использования сигнатуры, то вместо уведомления о времени начала и о времени окончания срока действия сигнатуры уведомляют только о времени окончания. Однако уведомление только о времени окончания влечет за собой проблему, состоящую в том, что в течение промежутка времени между периодом синхронизации нисходящей линии связи и фактическим сроком действия сигнатуры, а также в течение времени до завершения передачи обслуживания (длительность промежутка времени до приема сообщения о завершении передачи обслуживания) выбранную сигнатуру становится невозможно использовать в канале произвольного доступа (RACH) другими устройствами мобильной станции. На фиг. 20 изображена диаграмма, иллюстрирующая состояние канала произвольного доступа(RACH). Состояние канала произвольного доступа (RACH) показано с течением времени, которое отображено по горизонтальной оси. Здесь в течение промежутка времени от момента приема команды на передачу обслуживания до времени окончания канал произвольного доступа (RACH) занят этим устройством мобильной станции и не может использоваться каким-либо другим устройством мобильной станции. То есть поскольку, как ожидается, промежуток времени до завершения передачи обслуживания занимает от приблизительно 100 мс до нескольких сотен миллисекунд, то сигнатура, назначенная устройству мобильной станции, не может использоваться в этот промежуток времени другими устройствами мобильной станции, следовательно, существовала проблема, заключающаяся в снижении эффективности использования сигнатур, имеющихся в распоряжении для произвольного доступа без конкуренции. Кроме того, также имеет место случай, в котором не уведомляют о продолжительности использования (о времени окончания) сигнатуры, но в этом случае также возникает проблема, заключающаяся в невозможности использования канала произвольного доступа (RACH) другими устройствами мобильной станции, в течение промежутка времени до завершения передачи обслуживания. В частности, количество сигнатур, используемых для произвольного доступа без конкуренции, мало. Когда устройство базовой станции имеет широкую полосу частот, количество каналов произвольного доступа (RACH) в одном кадре увеличивают для того, чтобы оно было эквивалентным по эффективности использования канала произвольного доступа (RACH) в случае узкой полосы частот. По поводу этого,если каналы произвольного доступа (RACH) в течение срока действия сигнатуры сделаны доступными,то существовала проблема, заключающаяся в том, что эффективность использования для одной сигнатуры становится более низкой, чем в случае более узкой полосы частот. Когда используются все сигнатуры для использования для произвольного доступа без конкуренции,то предписано предпринять попытку использования произвольного доступа, основанного на конкуренции. В этом случае процедуры произвольного доступа становятся более длительными, что, следовательно, вызывает проблему, заключающуюся в том, что для соединения требуется более продолжительное время по сравнению с тем случаем, когда используется произвольный доступ без конкуренции. Кроме того, когда возникла конфликтная ситуация с другим устройством мобильной станции, то для установления связи требуется более продолжительное время, что вызывает проблему, заключающуюся в том, что гладкая передача обслуживания не может быть выполнена. Для решения вышеупомянутых проблем задачей настоящего изобретения является создание устройства базовой станции, устройства мобильной станции и системы мобильной связи, которые позволяют обеспечить эффективную связь путем выделения сигнатуры в другие устройства мобильной станции,даже в течение срока действия сигнатуры, между устройством базовой станции и устройством мобильной станции. Средства решения проблем. Устройством базовой станции согласно настоящему изобретению является такое устройство базовой станции, которое устанавливает синхронизацию восходящей линии связи с устройством мобильной станции, которое передает преамбулу произвольного доступа, включающую в себя сигнатуру, в канал произвольного доступа, содержащее средство определения сигнатуры для определения наличия неиспользуемой сигнатуры, когда устройством базовой станции определено, что устройству мобильной станции необходимо выполнить произвольный доступ; и средство предоставления канала произвольного доступа для назначения сигнатуры и имеющегося канала произвольного доступа для устройства мобильной станции, когда средством определения сигнатуры определено наличие неиспользуемой сигнатуры. К тому же устройство базовой станции согласно настоящему изобретению включает в себя средство определения срока действия сигнатуры для определения срока действия, в течение которого сигнатура является доступной для устройства мобильной станции, и в котором средство назначения канала произвольного доступа представляет собой средство, которое назначает канал произвольного доступа устройству мобильной станции на основании срока действия. К тому же устройство базовой станции согласно настоящему изобретению включает в себя средство вычисления времени окончания для вычисления времени окончания срока действия, определенного средством определения срока действия, и в котором средство назначения канала произвольного доступа представляет собой средство, при помощи которого устройство мобильной станции назначает в качестве репера канал произвольного доступа, ближайший к времени окончания, из каналов произвольного доступа. К тому же устройство базовой станции согласно настоящему изобретению дополнительно включает в себя средство передачи сообщения о размещении преамбулы произвольного доступа для передачи сообщения о размещении преамбулы произвольного доступа, включающего в себя номер сигнатуры, соответствующий сигнатуре, и время окончания, вычисленное средством вычисления времени окончания, в устройство мобильной станции. К тому же устройство базовой станции согласно настоящему изобретению дополнительно включает в себя средство передачи сообщения о размещении преамбулы произвольного доступа, которое передает сообщение о размещении преамбулы произвольного доступа, включающее в себя номер сигнатуры и канал произвольного доступа, предоставленный средством предоставления канала произвольного доступа. К тому же устройство базовой станции согласно настоящему изобретению дополнительно включает в себя время, отведенное на прием ответа о произвольном доступе, для определения времени приема ответа о произвольном доступе устройством мобильной станции в соответствии с шириной полосы передачи/приема, используемой для связи с устройством мобильной станции, и в котором средство передачи сообщения о размещении преамбулы произвольного доступа представляет собой средство, которое передает сообщение о размещении преамбулы произвольного доступа, дополнительно включающее в себя время, отведенное на прием ответа о произвольном доступе. Устройством мобильной станции согласно настоящему изобретению является такое устройство мобильной станции, которое устанавливает синхронизацию восходящей линии связи с устройством базовой станции путем передачи преамбулы произвольного доступа, включающей в себя сигнатуру, в канал произвольного доступа, содержащее средство приема сообщения о размещении преамбулы произвольного доступа для приема сообщения о размещении преамбулы произвольного доступа, включающего в себя номер сигнатуры и время окончания; средство извлечения для извлечения номера сигнатуры и времени окончания из сообщения о размещении преамбулы произвольного доступа и средство определения канала произвольного доступа для определения канала произвольного доступа, подлежащего использованию,на основании времени окончания. К тому же устройство мобильной станции согласно настоящему изобретению отличается тем, что средство определения канала произвольного доступа представляет собой средство, которое определяет каналы произвольного доступа, подлежащие использованию, на основании канала произвольного доступа, ближайшего к времени окончания. К тому же устройство мобильной станции согласно настоящему изобретению отличается тем, что сообщение о размещении преамбулы произвольного доступа включает в себя время, отведенное на прием ответа о произвольном доступе, средство извлечения представляет собой средство, которое также извлекает время, отведенное на прием ответа о произвольном доступе, из сообщения о размещении преам-5 019570 булы произвольного доступа, и средство определения канала произвольного доступа представляет собой средство, которое определяет один канал произвольного доступа в каждом промежутке времени, отведенного на прием ответа о произвольном доступе, в качестве канала произвольного доступа, подлежащего использованию, на основании канала произвольного доступа, ближайшего к времени окончания. Устройство мобильной станции, которое устанавливает синхронизацию восходящей линии связи с устройством базовой станции, путем передачи преамбулы произвольного доступа, включающей в себя сигнатуру для канала произвольного доступа, дополнительно содержащее средство приема сообщения о размещении преамбулы произвольного доступа для приема сообщения о размещении преамбулы произвольного доступа, включающего в себя номер сигнатуры и канал произвольного доступа; и средство извлечения для извлечения номера сигнатуры и канала произвольного доступа из сообщения о размещении преамбулы произвольного доступа, при этом преамбулу произвольного доступа, включающую в себя сигнатуру, извлеченную средством извлечения, передают в извлеченный канал произвольного доступа,чтобы посредством этого установить синхронизацию восходящей линии связи с устройством базовой станции. Система мобильной связи согласно настоящему изобретению представляет собой систему мобильной связи, включающую в себя устройство базовой станции для установления синхронизации восходящей линии связи с устройством мобильной станции, которое передает преамбулу произвольного доступа, включающую в себя сигнатуру, в канал произвольного доступа, при этом устройство базовой станции включает в себя средство определения сигнатуры для определения наличия неиспользуемой сигнатуры,когда устройством базовой станции было принято сообщение о размещении преамбулы произвольного доступа из устройства мобильной станции; средство вычисления времени окончания для определения срока действия, в течение которого сигнатура является доступной для устройства мобильной станции, и для вычисления времени окончания срока действия; и средство передачи сообщения о размещении преамбулы произвольного доступа для передачи сообщения о размещении преамбулы произвольного доступа, включающего в себя номер сигнатуры, соответствующий сигнатуре, и время окончания, вычисленное средством вычисления времени окончания, в устройство мобильной станции, а устройство мобильной станции включает в себя средство приема сообщения о размещении преамбулы произвольного доступа для приема сообщения о размещении преамбулы произвольного доступа; средство извлечения для извлечения номера сигнатуры и времени окончания из сообщения о размещении преамбулы произвольного доступа и средство определения канала произвольного доступа для определения канала произвольного доступа, подлежащего использованию, на основании времени окончания, при этом устройство мобильной станции устанавливает синхронизацию восходящей линии связи с устройством базовой станции путем передачи преамбулы произвольного доступа, включающей в себя сигнатуру, соответствующую номеру сигнатуры, в канал произвольного доступа, подлежащий использованию. Преимущества изобретения Согласно устройству базовой станции настоящего изобретения в устройстве базовой станции, которое устанавливает синхронизацию восходящей линии связи с устройством мобильной станции, которое передает преамбулу произвольного доступа, включающую в себя сигнатуру, в канал произвольного доступа, когда устройством базовой станции определено, что устройству мобильной станции необходимо выполнить произвольный доступ, определяют наличие неиспользуемой сигнатуры. Когда определено,что имеется неиспользуемая сигнатура, то эту сигнатуру и имеющийся канал произвольного доступа выделяют для устройства мобильной станции. Соответственно, имеется возможность создания устройства базовой станции, которое может назначить сигнатуру множеству устройств мобильной станции вместо одного устройства мобильной станции, которое владеет сигнатурой. Кроме того, согласно устройству базовой станции из настоящего изобретения время окончания срока действия вычислено таким образом, что канал произвольного доступа, подлежащий использованию устройством мобильной станции, выделяют из каналов произвольного доступа, причем репером является канал произвольного доступа, ближайший к времени окончания. Соответственно, канал произвольного доступа, подлежащий использованию устройством мобильной станции, выделяют в пределах срока действия сигнатуры, на основании времени окончания, следовательно, множество устройств мобильной станции может использовать сигнатуру даже во время срока действия сигнатуры. Кроме того, устройство мобильной станции из настоящего изобретения принимает сообщение о выделении преамбулы произвольного доступа, включающее в себя сигнатуру и время окончания, извлекает из сообщения о выделении преамбулы произвольного доступа сигнатуру и время окончания и определяет канал произвольного доступа, который может обеспечить передачу преамбулы произвольного доступа, включающей в себя сигнатуру, на основании извлеченного времени окончания. Соответственно,устройство мобильной станции может выполнять надлежащий обмен информацией на основании сигнатуры и определенного канала произвольного доступа, не обращая внимания на то, что одна и та же сигнатура назначена множеству устройств мобильной станции. Краткое описание чертежей На фиг. 1 изображена схема, на которой в общих чертах проиллюстрирована система в первом варианте осуществления изобретения. На фиг. 2 изображена схема, на которой проиллюстрирована конфигурация устройства базовой станции в первом варианте осуществления изобретения. На фиг. 3 показан один из примеров конфигурации данных из таблицы распределения сигнатур в первом варианте осуществления изобретения. На фиг. 4 изображена схема, на которой проиллюстрирована конфигурация устройства базовой станции в первом варианте осуществления изобретения. На фиг. 5 изображена схема последовательности операций, на которой проиллюстрирован способ,выполняемый устройством базовой станции в первом варианте осуществления изобретения. На фиг. 6 изображена схема последовательности операций, на которой проиллюстрирован способ,выполняемый устройством мобильной станции в первом варианте осуществления изобретения. На фиг. 7 изображена диаграмма, на которой проиллюстрировано функционирование в первом варианте осуществления изобретения. На фиг. 8 изображена диаграмма, на которой проиллюстрировано функционирование в первом варианте осуществления изобретения. На фиг. 9 изображена диаграмма, на которой проиллюстрировано функционирование в первом варианте осуществления изобретения. На фиг. 10 изображена диаграмма, на которой проиллюстрировано функционирование в первом варианте осуществления изобретения. На фиг. 11 изображена схема последовательности операций, на которой проиллюстрирован способ,выполняемый устройством базовой станции, во втором варианте осуществления изобретения. На фиг. 12 изображена схема последовательности операций, на которой проиллюстрирован способ,выполняемый устройством мобильной станции, во втором варианте осуществления изобретения. На фиг. 13 изображена диаграмма, на которой проиллюстрировано функционирование во втором варианте осуществления изобретения. На фиг. 14 изображена схема, на которой проиллюстрирована конфигурация каналов системыEUTRA из известного уровня техники. На фиг. 15 изображена диаграмма, на которой проиллюстрированы каналы произвольного доступа из известного уровня техники. На фиг. 16 изображена диаграмма, на которой проиллюстрированы каналы произвольного доступа из известного уровня техники. На фиг. 17 изображена схема, на которой проиллюстрированы процедуры обмена информацией между устройством мобильной станции и устройством базовой станции из известного уровня техники. На фиг. 18 изображена схема, на которой проиллюстрированы процедуры обмена информацией между устройством мобильной станции и устройством базовой станции из известного уровня техники. На фиг. 19 изображена схема, на которой проиллюстрированы процедуры обмена информацией между устройством мобильной станции и устройством базовой станции из известного уровня техники. На фиг. 20 изображена диаграмма, на которой проиллюстрировано функционирование из известного уровня техники. Описание номеров позиций 1 - устройство базовой станции; 100 - контроллер данных; 102 - OFDM-модулятор; 104 - приемопередатчик; 106 - блок измерения временной привязки синхронизации; 108 - средство связи между базовыми станциями; 110 - планировщик; 1102 - планировщик нисходящего канала; 1104 - планировщик восходящего канала; 1106 - средство подготовки управляющих данных; 1108 - средство выделения сигнатур; 1110 - таблица выделения сигнатур; 112 - средство оценки канала; 114 - демодулятор DFT-s-OFDM (OFDM с распределением по спектру посредством дискретного преобразования Фурье (DFT; 116 - средство извлечения управляющих данных; 118 - средство обнаружения преамбулы; 5 - устройство мобильной станции; 500 - контроллер данных; 502 - модулятор DFT-s-OFDM (OFDM с распределением по спектру посредством дискретного пре-7 019570 образования Фурье (DFT; 504 - компенсатор синхронизации; 506 - приемопередатчик; 508 - средство подготовки преамбулы; 510 - средство выбора сигнатуры; 512 - планировщик; 5122 - анализатор управляющих данных; 5124 - средство подготовки управляющих данных; 5126 - планировщик восходящего канала; 5128 - средство вычисления канала RACH; 514 - средство оценки параметров канала; 516 - OFDM-демодулятор; 518 - средство извлечения управляющих данных. Наилучший вариант осуществления изобретения Ниже, со ссылкой на чертежи, приведено описание системы мобильной связи, использующей устройство базовой станции, в которой применено данное изобретение. Первый вариант осуществления изобретения. Для начала на фиг. 1 изображена схема, на которой в общих чертах проиллюстрирована система мобильной связи в данном варианте осуществления изобретения. Как показано на фиг. 1, в данном варианте осуществления изобретения устройства 1 базовой станции соединены с сетью связи. На фиг. 1 устройство 1 а базовой станции и устройство 1b базовой станции являются соединенными. Также может быть соединено устройство 5 мобильной станции с устройствами 1 базовой станции. Первоначально устройство 5 мобильной станции соединено с сетью через устройство 1 а базовой станции. Здесь устройство 5 мобильной станции перемещается, и производится передача обслуживания таким образом, чтобы оно было соединено с сетью через устройство 1b базовой станции. Здесь устройство 1 а базовой станции именуют устройством 1 а базовой станции, которое инициирует передачу обслуживания, а устройство 1b базовой станции именуют устройством 1b целевой базовой станции передачи обслуживания. Конфигурация устройства базовой станции. Ниже приведено описание конфигурации устройства 1 базовой станции. Как показано на фиг. 2,устройство 1 базовой станции включает в себя контроллер 100 данных, OFDM-модулятор 102, приемопередатчик 104, блок 106 измерения временного согласования синхронизации, средство 108 связи между устройствами базовой станции, планировщик 110, средство 112 оценки параметров канала, демодулятор 114 DFT-s-OFDM, средство 116 извлечения управляющих данных и средство 118 обнаружения преамбулы. Под управлением планировщика 110 контроллер 100 данных отображает входные управляющие данные каналу управления нисходящей линии связи (PDCCH), каналу синхронизации нисходящей линии связи (DSCH), пилотному каналу нисходящей линии связи (DPiCH) и общему каналу управления(ССРСН) и отображает данные абонента для каждого устройства мобильной станции, и прочие управляющие данные совместно используемому каналу нисходящей линии связи (PDSCH).OFDM-модулятор 102 на основании входных сигналов выполняет модуляцию данных, преобразование входных сигналов из последовательных в параллельные и выполняет операции OFDM-обработки сигнала, такие как, например, быстрое обратное преобразование Фурье (IFFT, далее - ОБПФ), введение циклического префикса (СР, далее - ЦП), фильтрация и т.п., для создания сигналов, подвергнутых мультиплексированию с ортогональным частотным разделением (OFDM-сигналов). Созданные OFDMсигналы выводят в приемопередатчик 104. Приемопередатчик 104 выполняет преобразование входных данных из OFDM-модулятора 102 с повышением их частоты до радиочастоты и передает эти данные в устройство 5 мобильной станции. Приемопередатчик 104 также принимает данные по восходящей линии связи из устройства 5 мобильной станции, выполняет преобразование принятых данных с понижением частоты до основной полосы частот и выводит принятые данные в блок 106 измерения временного согласования синхронизации в средство 112 оценки параметров канала, в демодулятор 114 DFT-s-OFDM и в средство 118 обнаружения преамбулы. Блок 106 измерения временного согласования синхронизации представляет собой функциональный блок, который вычисляет величину расхождения во временном согласовании синхронизации из пилотного канала восходящей линии связи (UPiCH) и сообщает отчет о величине расхождения во временном согласовании синхронизации в качестве информации о временном согласовании синхронизации в планировщик 110. В частности, блок 106 измерения временного согласования синхронизации отслеживает пилотный канал восходящей линии связи (UPiCH) для обнаружения величины расхождения во временном согласовании по разности между временем поступления пилотного сигнала (опорного сигнала) и базовым временем. Средством 108 связи между устройствами базовой станции является функциональный блок, который готовит сообщение с запросом на передачу обслуживания и сообщение о подтверждении передачи обслуживания для осуществления связи между устройствами базовой станции. Когда принято сообщение с запросом на передачу обслуживания, то выдают запрос на предоставление идентификатора C-RNTI,номера сигнатуры и времени окончания в планировщик 110. Когда принято сообщение о подтверждении приема запроса на передачу обслуживания, то идентификатор C-RNTI, сигнатуру и время окончания сообщают в планировщик 110. Планировщик 110 включает в себя планировщик 1102 нисходящего канала для выполнения планирования нисходящего канала связи, планировщик 1104 восходящего канала для установления графика очередности обслуживания в восходящей линии связи, средство 1106 подготовки управляющих данных и средство выделения 1108 сигнатур. Планировщик 1102 нисходящего канала представляет собой функциональный блок, который создает план (график очередности) для отображения данных абонента и управляющих данных в каждый из каналов нисходящей линии связи, на основании информации об ИКК, уведомленной из устройства 5 мобильной станции, информации о подтверждении/неподтверждении приема (ACK/NACK) данных по каналу нисходящей линии связи, информации о данных от каждого абонента, уведомленной из верхнего уровня, управляющих данных, подготовленных средством 1106 подготовки управляющих данных, и т.п. Планировщик 1104 восходящего канала представляет собой функциональный блок, который создает план для отображения данных абонента в каждый из восходящих каналов связи на основании результата оценки тракта распространения восходящей линии связи, полученного из средства 112 оценки канала, и запроса на размещение ресурсов, поступившего из устройства 5 мобильной станции. Средство 1106 подготовки управляющих данных подготавливает в качестве управляющих данных сигнал подтверждения/неподтверждения приема (ACK/NACK) исходя из того, являются ли данные, переданные по восходящей линии связи, которые введены из средства 116 извлечения управляющих данных, принятыми правильно или неправильно, сообщение с ответом о произвольном доступе, исходя из результата, введенного из средства 118 обнаружения преамбулы, и сообщение с информацией о синхронизации, исходя из информации о расхождении во временном согласовании синхронизации, введенной из блока 106 измерения временного согласования синхронизации. При запросе сигнатуры и времени окончания от средства 108 связи между устройствами базовой станции распределитель 1108 сигнатур определяет, следует ли устройству 5 мобильной станции принудительно выполнить произвольный доступ, инициированный устройством базовой станции. Здесь, когда устройство 5 мобильной станции должно выполнить произвольный доступ, инициированный устройством базовой станции распределитель вычисляет время окончания действия сигнатуры, сигнатуру, подлежащую использованию, и канал произвольного доступа (RACH), подлежащий использованию, и выводит номера сигнатуры и время окончания в средство 108 связи между устройствами базовой станции. Здесь в распределителе 1108 сигнатур хранят таблицу 1110 распределения сигнатур. Таблица 1110 распределения сигнатур представляет собой таблицу, в которой представлены условия использования каналов произвольного доступа (RACH) для сигнатур, которые могут быть выбраны устройством 1 базовой станции. На фиг. 3 показан один из примеров конфигурации данных из таблицы 1110 распределения сигнатур. В таблице 1110 распределения сигнатур из фиг. 3 на вертикальной оси отображено условие использования каждой сигнатуры, а на горизонтальной оси отображены условия использования каналов произвольного доступа (RACH) в каждом кадре. В таблице хранят сведения об устройствах мобильной станции, которым выделены соответствующие номера сигнатур, и о количестве каналов RACH в кадре. На фиг. 3 изображена таблица, которую используют в том случае, когда в одном кадре существуют два канала RACH, причем в этой таблице хранят, например, сведения о том, что устройство А мобильной станции и устройство В мобильной станции выделяют первому (подкадр 0) и второму (подкадр 5) соответственно для сигнатуры номер "1". Для сигнатуры номер "3" устройство мобильной станции D выделено первому (подкадр 0), в то время как не выделено устройство мобильной станции второму (подкадр 5). Устройство 1 базовой станции может различать используемые и неиспользуемые сигнатуры и используемые и неиспользуемые каналы произвольного доступа (RACH), и выбирает сигнатуру и канал произвольного доступа (RACH) из неиспользуемых сигнатур и каналов произвольного доступа (RACH), и уведомляет о выбранной информации устройство 5 мобильной станции. Средство 112 оценки параметров канала представляет собой функциональный блок, который оценивает параметры прохождения радиоволн тракта от пилотного сигнала для демодуляции пилотного канала восходящей линии связи (UPiCH) и выводит результат оценки тракта прохождения радиоволн в демодулятор 114 DTF-s-OFDM. Средство оценки также выводит результат оценки тракта прохождения радиоволн в планировщик 110 для создания плана восходящей линии связи от пилотного сигнала для измерения пилотного канала восходящей линии связи (UPiCH). Здесь предполагают, что схемой связи по восходящей линии связи является схема связи на одной несущей, такая как, например, схема на основе мультиплексирования с ортогональным частотным разделением (OFDM) с распределение по спектру посредством ДПФ (DFT-Spread-OFDM) или аналогичная, но может использоваться и схема с множеством несущих, такая как, например, схема OFDM. Демодулятор 114 DFT-s-OFDM представляет собой функциональный блок, который подвергает входные сигналы, мультиплексированные способом ортогонального частотного разделения (OFDM) с распределением по спектру посредством ДПФ (DFT-Spread-OFDM), операциям обработки сигналаDFT-s-OFDM, таким как, например, дискретное преобразование Фурье (ДПФ), отображение по поднесущим, обратное быстрое преобразование Фурье (ОБПФ), фильтрация и т.п., для получения демодулированных сигналов передачи данных. Средство 116 извлечения управляющих данных представляет собой функциональный блок, который проверяет, являются ли принятые данные правильными или неправильными, и уведомляет планировщик 110 о результате проверки. Когда принятые данные являются правильными, то устройство извлечения разделяет принятые данные на данные абонента и управляющие данные и выводит их. При этом из управляющих данных управляющие данные второго уровня, такие как, например, информация об ИКК нисходящей линии связи, сообщение о подтверждении/неподтверждении приема (ACK/NACK) данных, переданных по нисходящей линии связи, и т.д., выводят в планировщик 110, тогда как другие управляющие данные, такие как, например, управляющие данные третьего уровня и т.п., и данные абонента выводят в верхний уровень. Когда принятые данные являются недостоверными, то эти данные сохраняют для их объединения с данными, подлежащими повторной передаче, поэтому данные объединяют, когда приняты данные, подлежащие повторной передаче. Средство 118 обнаружения преамбулы представляет собой функциональный блок, который вычисляет величину расхождения во временном согласовании синхронизации при обнаружении преамбулы по выходному сигналу из приемопередатчика 104 и уведомляет планировщик 110 о номере сигнатуры и информацию о временном согласовании синхронизации на основании величины расхождения во временной диаграмме согласования. Конфигурация устройства мобильной станции. Ниже приведено описание конфигурация устройства 5 мобильной станции со ссылкой на фиг. 4. Устройство 5 мобильной станции включает в себя контроллер 500 данных, модулятор 502 DFT-s-OFDM,компенсатор 504 синхронизации, приемопередатчик 506, средство 508 подготовки преамбулы, средство 510 выбора сигнатуры, планировщик 512, средство 514 оценки параметров канала, OFDM-демодулятор 516 и средство 518 извлечения управляющих данных. Контроллер 500 данных устроен таким образом, что обеспечивает передачу данных абонента и управляющих данных, введенных из верхнего уровня, по совместно используемому восходящей линии связи (PUSCH) и по восходящей линии связи управления (PUCCH) согласно указанию из планировщика 512. Кроме того, в пилотном канале восходящей линии связи (UPiCH) расположены пилотный сигнал для измерений и пилотный сигнал для демодуляции. Модулятор 502 DFT-s-OFDM выполняет модуляцию данных и обработку сигналов DFT-s-OFDM,например ДПФ, отображение по поднесущим, ОБПФ, введение циклического префикса (ЦП), фильтрацию и т.п., для подготовки сигналов, мультиплексированных способом ортогонального частотного разделения (OFDM) с распределением по спектру посредством ДПФ (DFT-Spread-OFDM). Предполагают,что схемой связи в восходящей линии связи является схема на одной несущей, например схемаDFT-Spread-OFDM, но также может использоваться схема с множеством несущих, например схемаOFDM. Компенсатор 504 синхронизации представляет собой функциональный блок, который принимает информацию о синхронизации, извлеченную средством 518 извлечения управляющих данных посредством планировщика 512, корректирует временное согласование передачи на основании информации о синхронизации и выводит данные, которые были скорректированы в соответствии с временной диаграммой передачи, в приемопередатчик 506. То есть временное согласование (временное согласование синхронизации) между устройством 1 базовой станции и устройством 5 мобильной станции регулируют таким образом, чтобы обеспечить возможность надлежащей связи. Приемопередатчик 506 устанавливает радиочастоту, указанную контроллером радиосвязи (на чертеже не показан), осуществляет преобразование сигнала, введенного из компенсатора 504 синхронизации, с повышением частоты до радиочастоты и производит передачу сигнала в устройство 1 базовой станции. Также приемопередатчик 506 производит прием данных по нисходящей линии связи из устройства 1 базовой станции, выполняет преобразование этих данных с понижением частоты в сигналы основной полосы частот и выводит принятые данные в средство 514 оценки параметров канала и вOFDM-демодулятор 516. Средство 508 подготовки преамбулы представляет собой функциональный блок, который подготавливает преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую номеру сигнатуры, выбранному средством 510 выбора сигнатуры, и выводит преамбулу в модулятор 502DFT-s-OFDM. Средство 510 выбора сигнатуры представляет собой функциональный блок, который выбирает номер сигнатуры, подлежащей использованию для произвольного доступа, по указанию из планировщика 512, и выводит выбранный номер сигнатуры в средство 508 подготовки преамбулы. К тому же, когда номер сигнатуры указан из планировщика 512, то средство выбора сигнатуры выводит указанный номерRACH. Анализатор 5122 управляющих данных анализирует управляющую информацию, введенную из средства 518 извлечения управляющих данных, и выводит информацию об очередности обслуживания в планировщик 5126 восходящего канала. К тому же, когда информация о синхронизации включает в себя информацию, идентифицирующую информацию о синхронизации, которая указывает новую информацию о синхронизации, то анализатор выводит информацию о расхождении во временном согласовании синхронизации в компенсатор 504 синхронизации. Средство 5124 подготовки управляющих данных подготавливает сигналы подтверждения приема(АСК) и сигналы неподтверждения приема (NACK) и другие управляющие данные и выводит эти сигналы и данные в контроллер 500 данных. Кроме того, планировщик 5126 восходящего канала на основании информации об очередности обслуживания управляет ресурсами при наличии предоставленного совместно используемого канала восходящей линии связи (PUSCH) и канала управления восходящей линии связи (PUCCH). Средство 5128 вычисления канала RACH вычисляет местоположения каналов произвольного доступа (RACH), исходя из информации, связанной с произвольным доступом, уведомленной по общему каналу управления (ССРСН). Кроме того, средство вычисления канала RACH представляет собой функциональный блок, который в случае произвольного доступа, например команды на передачу обслуживания и т.д., которая указана устройством 1 базовой станции, вычисляет имеющиеся в распоряжении каналы произвольного доступа (RACH) на основании уведомленного времени окончания. Кроме того, планировщик 512 выдает в средство 510 выбора сигнатуры команду выполнить произвольный доступ, когда она направлена из верхнего уровня. Средство 514 оценки параметров канала представляет собой функциональный блок, который оценивает параметры тракта прохождения радиоволн по пилотному каналу нисходящей линии связи(DPiCH) и выводит результат оценки в OFDM-демодулятор 516. Средство оценки параметров канала также выполняет преобразование в информацию об ИКК для уведомления устройства 1 базовой станции о результате оценки тракта прохождения радиоволн и выводит информацию об ИКК в планировщик 512.OFDM-демодулятор 516 представляет собой функциональный блок, который выполняет демодуляцию принятых данных, введенных из приемопередатчика 506, на основании результата оценки тракта прохождения радиоволн, полученного из средства оценки параметров канала. Средство 518 извлечения управляющих данных представляет собой функциональный блок, который разделяет принятые данные, введенные из OFDM-демодулятора 516, на данные абонента и управляющие данные. Здесь информацию о синхронизации восходящей линии связи, информацию об очередности обслуживания и другие управляющие данные второго уровня выводят в планировщик 512, а другие данные абонента выводят в верхний уровень. Обработка в устройстве базовой станции. Ниже приведено описание обработки в устройстве 1 базовой станции. На фиг. 5 изображена схема,на которой проиллюстрирован способ, выполняемый устройством 1 базовой станции с использованием схемы последовательности операций. Устройство базовой станции, которое проиллюстрировано на фиг. 5, функционирует как устройство базовой станции, которое является целевым устройством передачи обслуживания (устройство 1b целевой базовой станции передачи обслуживания). Сначала при приеме сообщения с запросом на передачу обслуживания из другого устройства базовой станции (устройства 1 а базовой станции, которое инициирует передачу обслуживания) (этап S100),устройство 1 базовой станции определяет наличие какой-либо неиспользуемой сигнатуры, которая не была выделена какому-либо устройству мобильной станции из таблицы 1110 распределения сигнатур(операция S102). Здесь, когда имеется неиспользуемая сигнатура (результатом этапа S102 является "ДА"), то назначают идентификатор C-RNTI устройства 5 мобильной станции (операция S104). После этого вычисляют время окончания срока действия сигнатуры (этап S106). Здесь сроком действия сигнатуры является продолжительность промежутка времени, которая позволяет производить множество передач преамбулы произвольного доступа при условии, что передача преамбулы произвольного доступа может быть неудачной несколько раз. В частности, могут быть рассмотрены различные способы вычисления срока действия сигнатуры: например, для передачи обслуживания устанавливают промежуток времени, равный А мс (миллисекунд), в то время как для других случаев устанавливают промежуток времени, равный В мс; или в качестве другого способа срок действия сигнатуры устанавливают заранее в зависимости от типа устройства мобильной станции или в зависимости от потока его информационного обмена и в качестве срока действия принимают это время с добавленным к нему ожидаемым промежутком времени на установление синхронизации нисходящей линии связи. После этого в ответ на вычисленное время окончания производят выбор неиспользуемой сигнатуры и неиспользуемого канала произвольного доступа (RACH) (этап S108). В данном варианте осуществле- 11019570 ния изобретения производят поиск невыделенного места в таблице 1110 распределения сигнатур и выбирают найденное таким образом место. Например, в таблице 1110 распределения сигнатур из фиг. 3 невыделенными являются первый канал произвольного доступа (RACH) с сигнатурой номер "2", второй канал произвольного доступа(RACH) с сигнатурой номер "3", первый канал произвольного доступа (RACH) с сигнатурой номер "6" и второй канал произвольного доступа (RACH) с сигнатурой номер "8". Среди этих невыделенных каналов выбирают один канал произвольного доступа и предоставляют его устройству 5 мобильной станции. После этого обновляют таблицу 1110 распределения сигнатур на основании информации об устройстве 5 мобильной станции, которому таким образом выделен канал (этап S110). Затем, применительно к устройству 5 мобильной станции устройство 1 базовой станции передает сообщение о подтверждении сообщения с запросом на передачу обслуживания, включающего в себя идентификатор C-RNTI, номер сигнатуры и время окончания, в устройство 1 а базовой станции (этап S112). Здесь, когда принято сообщение о подтверждении приема запроса на передачу обслуживания, то устройство 1 а базовой станции извлекает идентификатор C-RNTI, номер сигнатуры и время окончания,содержащиеся в сообщении о подтверждении приема запроса на передачу обслуживания, и передает сообщение с командой на передачу обслуживания (также именуемое сообщением о распределении преамбулы произвольного доступа), включающее в себя извлеченный идентификатор C-RNTI, номер сигнатуры и время окончания, в устройство 5 мобильной станции. При этом в данном варианте осуществления изобретения предполагают, что в состав сообщения о подтверждении запроса на передачу обслуживания в качестве используемой сигнатуры включена сигнатура номер "2" и в качестве используемой сигнатуры и первый канал произвольного доступа (RACH) в кадре X включен в качестве времени окончания. Следует отметить следующее: когда принято сообщение о завершении передачи обслуживания из устройства 5 мобильной станции, которому была предоставлена выбранная сигнатура, или когда срок действия сигнатуры достигает времени окончания, то сигнатуру и канал произвольного доступа (RACH) высвобождают как неиспользуемые. Кроме того, когда при этапе S102 определено, что неиспользуемая сигнатура отсутствует, то в устройство 1 а базовой станции передают сообщение о подтверждении приема запроса на передачу обслуживания, содержащее информацию, которая указывает, что должна быть предпринята попытка произвольного доступа, основанного на конкуренции. Устройство 1 а базовой станции передает сообщение с командой на передачу обслуживания, включающее в себя информацию, которая указывает, что должна быть предпринята попытка произвольного доступа, основанного на конкуренции, в устройство 5 мобильной станции. Функционирование устройства мобильной станции. Ниже приведено описание способа, выполняемого в устройстве 5 мобильной станции. На фиг. 6 изображена схема, на которой проиллюстрирован способ, выполняемый устройством 5 мобильной станции, с использованием схемы последовательности операций. Сначала устройство 5 мобильной станции принимает сообщение с командой на передачу обслуживания (также именуемое сообщением о распределении преамбулы произвольного доступа) из устройства 1 а базовой станции, которое инициирует передачу обслуживания (операция S200). После этого мобильная станция извлекает номер сигнатуры и время окончания, содержащиеся в принятом сообщении с командой на передачу обслуживания (операция S202). Затем устройство 5 мобильной станции устанавливает синхронизацию нисходящей линии связи с устройством 1 базовой станции (которым в этом случае является устройство 1b целевой базовой станции передачи обслуживания)(операция S204). В этот момент определяют местоположение канала произвольного доступа (RACH) на основании времени окончания, извлеченного на этапе S202, и времени отклика при доступе в устройстве 5 мобильной станции (этап S206). Здесь в качестве времени окончания может использоваться время окончания срока действия сигнатуры или могут быть уведомлены номер кадра, номер подкадра и т.п. В более точном описании сначала на основании номера сигнатуры определяют сигнатуру канала произвольного доступа (RACH), подлежащего использованию, когда устройство 1 базовой станции и устройство 5 мобильной станции добиваются синхронизации восходящей линии связи. Затем определяют срок действия сигнатуры на основании времени окончания. В этом случае в качестве канала произвольного доступа (RACH), подлежащего использованию устройством 5 мобильной станции и устройством 1 базовой станции, используют канал произвольного доступа (RACH), ближайший к времени окончания. То, насколько часто или через сколько кадров каждый раз используется один канал произвольного доступа (RACH), также определяют в соответствии со временем отклика при доступе. Например, в данном варианте осуществления изобретения время окончания попадает на первый канал произвольного доступа (RACH) кадра номер X. В этом случае канал произвольного доступа (RACH),который может использоваться устройством 5 мобильной станции, определен как ближайший или как"подкадр номер 0 в кадре номер (Х-1)". Кроме того, в соответствии с временем отклика при доступе оп- 12019570 ределены следующие подкадры: "подкадр номер 0 в кадре номер (Х-2)", , "подкадр номер 0 в кадре номер S" (кадром номер S является первый кадр после приема сообщения с командой на передачу обслуживания). Затем определенный канал произвольного доступа (RACH) используют для передачи преамбулы произвольного доступа в устройство 1b базовой станции (этап S208). Например, когда был определен канал произвольного доступа (RACH) в подкадре номер 0, то преамбулу произвольного доступа передают с использованием канала произвольного доступа (RACH) в подкадре номер 0. Затем, если не был принят ответ о произвольном доступе, включающий в себя используемый номер сигнатуры, в пределах времени, отведенного на прием ответа о произвольном доступе, то преамбулу произвольного доступа передают еще раз по каналу произвольного доступа (RACH) в подкадре номер 0 в следующем кадре. Затем, когда принят ответ о произвольном доступе (результатом операции S210 является "ДА"), то устройство мобильной станции передает сообщение о завершении передачи обслуживания в устройство 1b целевой базовой станции передачи обслуживания, используя ресурс предназначенного совместно используемого канала восходящей линии связи (PUSCH) (операция S212). Операции, выполняемые устройством мобильной станции и устройством базовой станции. Ниже приведено описание операций, выполняемых этими устройствами, со ссылкой на фиг. 7. На фиг. 7 изображена диаграмма, на которой схематично показаны состояния каналов произвольного доступа (RACH). На фиг. 7 на горизонтальной оси отображено время и показан случай, когда в одном кадре(10 мс) имеются два канала произвольного доступа (RACH) (по одному через каждые 5 мс), а время на прием ответа о произвольном доступе составляет 9 мс. Здесь время на прием ответа о произвольном доступе означает промежуток времени, включающий в себя время обработки, затрачиваемое устройством 5 мобильной станции на передачу преамбулы произвольного доступа; и время обработки, затрачиваемое устройством 1 базовой станции на обнаружение преамбулы произвольного доступа, на подготовку ответа о произвольном доступе и на передачу ответа в устройство 5 мобильной станции до тех пор, пока ответ не будет принят. Устройство 5 мобильной станции, используя сигнатуру, соответствующую номеру сигнатуры, содержащемуся в принятой команде на передачу обслуживания, определяет местоположения каналов произвольного доступа (RACH), исходя из времени окончания и времени, отведенного на прием ответа о произвольном доступе (операция S206 на фиг. 6). То есть сначала определяют канал произвольного доступа (RACH), ближайший к уведомленному времени окончания, в качестве канала произвольного доступа (RACH), подлежащего использованию. В случае, показанном на фиг. 7, момент времени в подкадре номер 0 соответствует времени окончания, а в устройстве 5 мобильной станции используют канал произвольного доступа (RACH) номер "1" (в кадре номер 0). После этого со ссылкой на время, отведенное на прием ответа о произвольном доступе, в случае,показанном на фиг. 7, каналы произвольного доступа (RACH) могут использоваться через промежутки времени, равные 9 мс, и для одной сигнатуры различным устройствам мобильной станции могут быть выделены каналы произвольного доступа (RACH) в подкадре номер 0 в каждом кадре и в подкадре номер 5 в каждом кадре. То есть когда в качестве времени окончания уведомлен подкадр номер 0 в кадре номер X, то канал произвольного доступа (RACH) в подкадре номер 0 кадра номер X становится опорной точкой. В этом случае в качестве канала произвольного доступа (RACH), подлежащего использованию, определен подкадр номер 0 в кадре номер (Х-1), расположенный за 9 мс до момента времени, отведенного на прием ответа о произвольном доступе, подкадр номер 0 в кадре номер (Х-2), двумя кадрами ранее, ,подкадр номер 0 в кадре номер S (кадром номер S является первый кадр после приема сообщения с командой на передачу обслуживания). Посредством этого можно предоставить другому устройству мобильной станции возможность использования канала произвольного доступа (RACH) в подкадре номер 5 в кадрах с кадра номер S до кадра номер X, следовательно, в этом случае эффективность использования сигнатуры может быть увеличена вдвое. После передачи преамбулы произвольного доступа устройству 5 мобильной станции не разрешено производить повторную передачу преамбулы произвольного доступа, по меньшей мере, в течение промежутка времени, отведенного на прием ответа о произвольном доступе. То есть в течение этого промежутка времени в каналах произвольного доступа (RACH) сигнатура, выбранная устройством 1 базовой станции, будет назначена другому устройству мобильной станции для того, чтобы можно было реализовать эффективное использование сигнатур. Как и в данном варианте осуществления изобретения, когда на основании канала произвольного доступа (RACH), предназначенного на основании окончания промежутка времени (времени окончания произвольного доступа), в котором может использоваться сигнатура, канал произвольного доступа(RACH) используют через промежутки времени, равные времени, отведенному на прием ответа о произвольном доступе, то неиспользуемые каналы произвольного доступа (RACH) могут использоваться другими устройствами мобильной станции. Соответственно, одна и та же сигнатура может эффективно использоваться множеством устройств мобильной станции.(Конфигурация с шириной полосы частот 20 МГц). Несмотря на то что вышеизложенный вариант осуществления изобретения был описан для случая, в котором каналы произвольного доступа (RACH) вычисляют на основании промежутка времени, отведенного на прием ответа о произвольном доступе, в нем не возникает никаких особых проблем до тех пор, пока каналы произвольного доступа (RACH), подлежащие использованию, не вычисляют на основании промежутка времени, равного или большего, чем время, отведенное на прием ответа о произвольном доступе. Кроме того, вышеизложенный вариант осуществления изобретения был описан со ссылкой на конфигурацию с шириной полосы частот 10 МГц, в которой имеются два канала произвольного доступа(RACH). Однако в одном кадре может иметься множество каналов произвольного доступа (RACH). Например, на фиг. 8 показана конфигурация с шириной полосы частот 20 МГц. Как показано на фиг. 8, предполагают наличие пяти каналов произвольного доступа (RACH) (один канал через каждые 2 мс) в одном кадре (10 мс), и время, отведенное на прием ответа о произвольном доступе, равно 7 мс. В этом случае время окончания попадает в подкадр номер 0 в кадре номер X, то в качестве каналов произвольного доступа (RACH), подлежащих использованию, определяют подкадр номер 0 в кадре номер X,подкадр номер 2 в кадре номер (Х-1), подкадр номер 4 в кадре номер (Х-2), подкадр номер 6 в кадре номер (Х-3), , подкадр номер 2N(mod)10 в кадре номер (X-N) (здесь N - целое число, а выражениеx(mod)y обозначает остаток после деления х на у). В этом случае распределение сигнатур в устройстве базовой станции усложняется. В подобном случае даже когда время, отведенное на прием ответа о произвольном доступе, составляет 7 мс, время, отведенное на прием ответа о произвольном доступе, может быть установлено равным,например, 9 мс или промежуток времени, отведенный на передачу сигнатуры, может быть установлен равным 9 мс (7+2 мс), т.е. равным или большим, чем время, отведенное на прием ответа о произвольном доступе, чтобы один канал произвольного доступа (RACH) мог быть передан в каждом кадре. В этом случае устройство 1 базовой станции может быть выполнено таким образом, что способно уведомлять о времени, отведенном на прием ответа о произвольном доступе, или о промежутке времени,отведенном на передачу сигнатуры, в устройство мобильной станции путем включения сведений о времени или о промежутке времени в состав общего канала управления (ССРСН), сообщения о подтверждении приема запроса на передачу обслуживания, сообщения с командой на передачу обслуживания или других управляющих данных. К тому же время, отведенное на прием ответа о произвольном доступе, или промежуток времени,отведенный на передачу сигнатуры, могут быть сделаны более продолжительными для предоставления сигнатуры большему количеству устройств мобильной станции. Конфигурация с шириной полосы частот 5 МГц. Также возможен случай, в котором время, отведенное на прием ответа о произвольном доступе, является более продолжительным, чем один кадр. Например, на фиг. 9 изображена диаграмма, на которой показана ситуация при наличии конфигурации с шириной полосы частот 5 МГц. Время, отведенное на прием ответа о произвольном доступе, равно сумме времени обработки, которое необходимо для передачи преамбулы произвольного доступа устройством 5 мобильной станции, и для того, чтобы устройство 1 базовой станции обнаружило преамбулу произвольного доступа, подготовило ответ о произвольном доступе и передало ответ в устройство 5 мобильной станции и времени продолжительностью несколько подкадров для обеспечения возможности установления надлежащего графика очередности обслуживания в частотной и во временной областях. Здесь, когда ширина полосы частот, используемая устройством 1 базовой станции, равна 5 МГц, то на каждый кадр (10 мс) дают один канал произвольного доступа (RACH). К тому же, как показано на фиг. 10, когда ширина полосы частот, используемая устройством 1 базовой станции, равна 1,25 МГц, то на каждый кадр (20 мс) дают два канала произвольного доступа (RACH). Соответственно, имеется возможность назначения только одной сигнатуры одному устройству мобильной станции в течение промежутка времени предназначенной продолжительности. Когда ширина полосы частот, используемая устройством 1 базовой станции, которое показано на чертеже, равна 5 МГц, то становится возможным выделять различным устройствам мобильной станции канал RACH в кадре X и канал RACH в кадре номер (Х-1) путем установления времени, отведенного на прием ответа о произвольном доступе, равным 19 мс (9+10 мс). Кроме того, на фиг. 10 изображена диаграмма, на которой показан случай, в котором ширина полосы частот, используемая устройством 1 базовой станции, равна 1,25 МГц. В этом случае имеется возможность использования одной сигнатуры для множества устройств мобильной станции путем установления времени, отведенного на прием ответа о произвольном доступе, равным 39 мс (9+30 мс). Таким образом, путем изменения времени, отведенного на прием ответа о произвольном доступе, в зависимости от ширины полосы частот передачи устройства 1 базовой станции становится возможным более гибко адаптировать график очередности передачи ответа о произвольном доступе. Поскольку время, отведенное на прием ответа о произвольном доступе, изменяется в зависимости от ширины полосы частот передачи устройства 1 базовой станции, то сведения о времени, отведенном на прием ответа о произвольном доступе, уведомляют в устройство мобильной станции по общему каналу управления (ССРСН) или уведомляют в устройство мобильной станции путем включения сведений об этом времени в состав сообщения о подтверждении приема запроса на передачу обслуживания, сообщения с командой на передачу обслуживания или других управляющих данных. Следует отметить, что для произвольного доступа произвольный доступ без конкуренции и для произвольного доступа произвольный доступ, основанный на конкуренции, могут использоваться различные значения времени, отведенного на прием ответа о произвольном доступе. То есть при операции S112, показанной на фиг. 5, устройство 1 базовой станции передает сообщение о подтверждении запроса на передачу обслуживания, в котором содержится время, отведенное на прием ответа о произвольном доступе, в устройство 1 а базовой станции. Затем устройство 1 а базовой станции передает сообщение с командой на передачу обслуживания (также именуемое сообщением о распределении преамбулы произвольного доступа), в котором содержится время, отведенное на прием ответа о произвольном доступе. Затем при операции S202 устройство 5 мобильной станции извлекает время, отведенное на прием ответа о произвольном доступе, из сообщения с командой на передачу обслуживания, которое было принято при операции S200. После этого выполняют операцию S206, при которой устройство мобильной станции определяет местоположения канала произвольного доступа(RACH). Второй вариант осуществления изобретения. Ниже приведено описание второго варианта осуществления изобретения. Первый вариант осуществления изобретения построен следующим образом: каналы произвольного доступа (RACH) могут быть выбраны таким образом, что их используют в интервалах времени на прием ответа о произвольном доступе или в интервалах передачи сигнатуры, на основании канала произвольного доступа (RACH), который намечен по времени окончания, в соответствии с чем разрешено использование неиспользуемых каналов произвольного доступа (RACH) другими устройствами мобильной станции, и одна и та же сигнатура может использоваться множеством устройств мобильной станции. Здесь конфигурация (время и распределение) каналов произвольного доступа (RACH) является одинаковой в каждом кадре. В приведенном ниже описании второго варианта осуществления изобретения рассмотрен случай, в котором промежуток времени, отведенный на передачу сигнатуры, устанавливают в единицах длительности кадра, например длительности одного кадра (9 мс), длительности двух кадров (19 мс) и т.п., и уведомляют о номере канала произвольного доступа (RACH) или номере подкадра канала произвольного доступа (RACH), которые подлежат использованию, так чтобы использовать каналы произвольного доступа (RACH) и сигнатуры через регулярные промежутки времени. Здесь предполагают, что время передачи сигнатуры является равным или большим, чем время, отведенное на прием ответа о произвольном доступе. Здесь конфигурации устройства 1 базовой станции и устройства 5 мобильной станции являются такими же, что и в первом варианте осуществления изобретения, поэтому их описание пропущено. Обработка в устройстве базовой станции. Сначала будет приведено описание обработки, выполняемой в устройстве базовой станции с использованием схемы последовательности операций, показанной на фиг. 11. Здесь операции способа, являющиеся одинаковыми с операциями из первого варианта осуществления изобретения, обозначены теми же самыми номерами позиций, и их подробное описание пропущено. Когда принято сообщение с запросом на передачу обслуживания (этап S100), определяют наличие какой-либо неиспользуемой сигнатуры в таблице 1110 распределения сигнатур (этап S102). Здесь, когда имеется неиспользуемая сигнатура (результатом этапа S102 является "ДА"), то назначают идентификаторC-RNTI (этап S104) и вычисляют время окончания срока действия сигнатуры (этап S106). В ответ на вычисленное время окончания производят выбор неиспользуемой сигнатуры и неиспользуемых каналов произвольного доступа (RACH) (этап S108) и обновляют таблицу 1110 распределения сигнатур (этап S110). После этого устройство 1 базовой станции передает сообщение о подтверждении запроса на передачу обслуживания, включающего в себя идентификатор C-RNTI, номер сигнатуры и номер каналаRACH, в устройство 1 а базовой станции (этап S150). Здесь, когда сообщение о подтверждении запроса на передачу обслуживания принято, устройство 1 а базовой станции извлекает идентификатор C-RNTI,номер сигнатуры и номер канала RACH, содержащиеся в сообщении о подтверждении запроса на передачу обслуживания, и передает сообщение с командой на передачу обслуживания (также именуемое сообщением о распределении преамбулы произвольного доступа), которое включает в себя извлеченный идентификатор C-RNTI, номер сигнатуры и номер канала RACH, в устройство 5 мобильной станции. Обработка в устройстве мобильной станции. Ниже приведено описание способа, выполняемого в устройстве 5 мобильной станции. На фиг. 12 изображена схема, на которой проиллюстрирован способ, выполняемый устройством 5 мобильной станции с использованием схемы последовательности операций. Сначала устройство 5 мобильной станции принимает сообщение с командой на передачу обслуживания (также именуемое сообщением о распределении преамбулы произвольного доступа) из устройства 1 а базовой станции, которое является инициатором передачи обслуживания (операция S250). После этого мобильная станция извлекает номер сигнатуры и номер канала произвольного доступа(RACH), включенные в принятое сообщении с командой на передачу обслуживания (этап S252). Затем устройство 5 мобильной станции устанавливает синхронизацию нисходящей линии связи с устройством 1 базовой станции (с устройством 1b целевой базовой станции передачи обслуживания) (этап S254). В этот момент определяют каналы произвольного доступа (RACH), подлежащие использованию, на основании номера сигнатуры и номера канала RACH, извлеченных на этапе S252. Затем преамбулу произвольного доступа передают в устройство 1b базовой станции по ближайшему обнаруженному каналу произвольного доступа (RACH), используя определенные каналы произвольного доступа (RACH) (этапS256). Когда ответ о произвольном доступе, включающий в себя используемый номер сигнатуры, не был принят за время, отведенное на прием ответа о произвольном доступе, то преамбулу произвольного доступа передают еще раз по определенному каналу произвольного доступа (RACH) в следующем кадре. Затем, когда принят ответ о произвольном доступе (результатом операции S258 является "ДА"), то устройство мобильной станции передает сообщение о завершении передачи обслуживания в устройство 1b целевой базовой станции передачи обслуживания, используя ресурс намеченного совместно используемого канала восходящей линии связи (PUSCH) (операция S260). Операции, выполняемые устройством мобильной станции и устройством базовой станции. Ниже приведено описание операций, выполняемых устройством мобильной станции и устройством базовой станции. На фиг. 13 изображена диаграмма, на которой показаны состояния канала RACH во втором варианте осуществления изобретения. В этом случае предполагают, что имеется два канала произвольного доступа (RACH) (по одному через каждые 5 мс) в одном кадре (10 мс) и что промежуток времени, отведенный на передачу сигнатуры, установлен равным длительности одного кадра (9 мс). Сначала устройство 1 базовой станции передает команду на передачу обслуживания (сообщение о подтверждении запроса на передачу обслуживания), в которой содержится номер сигнатуры и номер канала произвольного доступа (RACH), подлежащие использованию, в устройство 5 мобильной станции(этап S150 на фиг. 11). Устройство 5 мобильной станции использует каналы произвольного доступа (RACH), намеченные посредством уведомленного номера канала произвольного доступа (RACH), подлежащего использованию, через промежутки времени длительностью один кадр. В этом случае каналы произвольного доступа (RACH) могут использоваться через промежутки времени длительностью 10 мс. Для одной сигнатуры каналы произвольного доступа (RACH) в подкадре номер 0 в каждом кадре и в подкадре номер 5 в каждом кадре могут быть назначены различным устройствам мобильной станции. Соответственно, в случае, показанном на фиг. 13, эффективность использования сигнатуры может быть увеличена вдвое. Идентификатор RA-RNTI (временный идентификатор произвольного доступа в сети радиосвязи),указывающий ответ о произвольном доступе, предназначен, чтобы соответствовать каналу произвольного доступа, для каждого номера канала произвольного доступа. Соответственно, вместо уведомления о номере канала произвольного доступа может быть уведомлен идентификатор RA-RNTI. В этом случае при получении идентификатора RA-RNTI, уведомленного из устройства базовой станции, устройство мобильной станции передает преамбулу произвольного доступа, которая намечает канал произвольного доступа, соответствующий идентификатору RA-RNTI, в качестве канала произвольного доступа, пригодного для передачи, и ожидает ответ о произвольном доступе путем отслеживания уведомленного идентификатора RA-RNTI. После обнаружения неудачи произвольного доступа устройство мобильной станции еще раз производит передачу по каналу произвольного доступа, предназначенному для ответа посредством вышеупомянутого идентификатора RA-RNTI. Таким образом, путем установления канала произвольного доступа (RACH), подлежащего использованию, можно предоставлять сигнатуру множеству устройств мобильной станции, поэтому имеется возможность повышения эффективности использования сигнатуры для произвольного доступа при инициативе устройства базовой станции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система мобильной связи для осуществления связи, используя случайный доступ, основанный не на конкуренции, в котором разные номера канала случайного доступа назначены соответственно множеству каналов произвольного доступа в одном кадре и конфигурация номеров канала произвольного доступа является одинаковой в каждом кадре, в которой устройство базовой станции, посредством уведомления устройства мобильной станции о номере сигнатуры у сигнатуры для случайного доступа, основанного не на конкуренции, и об одном из номеров канала произвольного доступа, назначает сигнатуру, соответствующую номеру сигнатуры, и канал произвольного доступа, соответствующий номеру канала произвольного доступа, в каждом кадре, охватывая множество последовательных кадров; устройство мобильной станции передает преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую уведомленному номеру сигнатуры, используя канал произвольного доступа, соответствующий уведомленному номеру канала произвольного доступа, в первом кадре; и когда ответ на преамбулу произвольного доступа не обнаружен, то устройство мобильной станции передает преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую уведомленному номеру сигнатуры, еще раз, используя канал произвольного доступа, соответствующий уведомленному номеру канала произвольного доступа, во втором кадре. 2. Устройство базовой станции в мобильной системе связи для осуществления связи, используя доступ, основанный не на конкуренции, в мобильной системе связи, причем разные номера канала произвольного доступа назначены соответственно множеству каналов произвольного доступа в одном кадре и конфигурация номеров канала произвольного доступа является одинаковой в каждом кадре, в котором устройство базовой станции посредством уведомления устройства мобильной станции о номере сигнатуры у сигнатуры для канала случайного доступа, основанного не на конкуренции, и одном из номеров канала произвольного доступа назначает сигнатуру, соответствующую номеру сигнатуры, и канал произвольного доступа, соответствующий номеру канала произвольного доступа, в каждом кадре, охватывая множество последовательных кадров. 3. Устройство мобильной станции в мобильной системе связи для осуществления связи, используя доступ, основанный не на конкуренции, в мобильной системе связи, причем разные номера канала произвольного доступа назначены соответственно множеству каналов произвольного доступа в одном кадре и конфигурация номеров канала произвольного доступа является одинаковой в каждом кадре, в котором устройство мобильной станции получает номер сигнатуры для сигнатуры для случайного доступа,основанного не на конкуренции, и один из номеров канала произвольного доступа из устройства базовой станции; устройство мобильной станции передает преамбулу произвольного доступа, включая сигнатуру, соответствующую полученному номеру сигнатуры, используя канал произвольного доступа, соответствующий полученному номеру канала произвольного доступа, в первом кадре; и когда не обнаружен ответ на преамбулу канала произвольного доступа, устройство мобильной станции передает преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую полученному номеру сигнатуры, еще раз, используя канал произвольного доступа, соответствующий полученному номеру канала произвольного доступа, во втором кадре. 4. Способ мобильной связи для устройства мобильной станции в мобильной системе связи для осуществления связи, используя доступ, основанный не на конкуренции, в мобильной системе связи, причем разные номера канала произвольного доступа назначены соответственно множеству каналов произвольного доступа в одном кадре и конфигурация номеров канала произвольного доступа является одинаковой в каждом кадре, содержащий этапы, на которых получают номер сигнатуры у сигнатуры для случайного доступа, основанного не на конкуренции, и один из номеров канала произвольного доступа из устройства базовой станции; передают преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую полученному номеру сигнатуры, используя канал произвольного доступа, соответствующий полученному номеру канала произвольного доступа, в первом кадре; и передают, когда не обнаружен ответ на преамбулу произвольного доступа, преамбулу произвольного доступа, включающую в себя сигнатуру, соответствующую полученному номеру сигнатуры, еще раз,используя канал произвольного доступа, соответствующий полученному номеру канала произвольного доступа, во втором кадре. 5. Способ мобильной связи для устройства мобильной станции в мобильной системе связи для осуществления связи, используя доступ, основанный не на конкуренции, в мобильной системе связи, причем разные номера канала произвольного доступа назначают соответственно множеству каналов произвольного доступа в одном кадре и конфигурация номеров канала произвольного доступа является одинаковой в каждом кадре, содержащий этапы, на которых посредством уведомления устройства мобильной станции о номере сигнатуры у сигнатуры для случайного доступа, основанного не на конкуренции, и об од- 17019570 ном из номеров канала случайного доступа назначают сигнатуру, соответствующую номеру сигнатуры, и канал случайного доступа, соответствующий номеру канала произвольного доступа, в каждом кадре,охватывая множество последовательных кадров.
