Устройство для получения обеззараженной воды и переносное устройство для получения обеззараженного солевого раствора

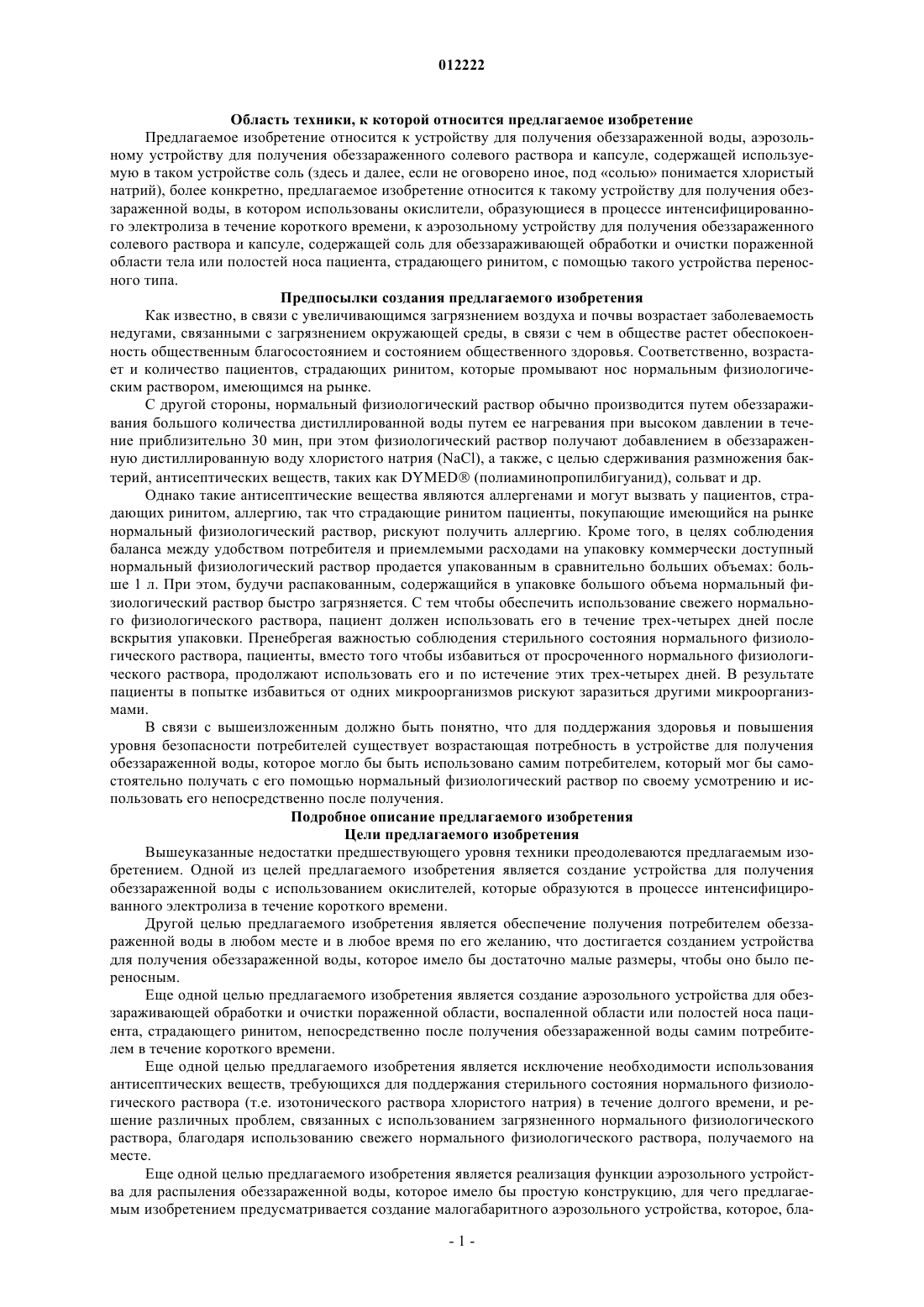

012222 Область техники, к которой относится предлагаемое изобретение Предлагаемое изобретение относится к устройству для получения обеззараженной воды, аэрозольному устройству для получения обеззараженного солевого раствора и капсуле, содержащей используемую в таком устройстве соль (здесь и далее, если не оговорено иное, под солью понимается хлористый натрий), более конкретно, предлагаемое изобретение относится к такому устройству для получения обеззараженной воды, в котором использованы окислители, образующиеся в процессе интенсифицированного электролиза в течение короткого времени, к аэрозольному устройству для получения обеззараженного солевого раствора и капсуле, содержащей соль для обеззараживающей обработки и очистки пораженной области тела или полостей носа пациента, страдающего ринитом, с помощью такого устройства переносного типа. Предпосылки создания предлагаемого изобретения Как известно, в связи с увеличивающимся загрязнением воздуха и почвы возрастает заболеваемость недугами, связанными с загрязнением окружающей среды, в связи с чем в обществе растет обеспокоенность общественным благосостоянием и состоянием общественного здоровья. Соответственно, возрастает и количество пациентов, страдающих ринитом, которые промывают нос нормальным физиологическим раствором, имеющимся на рынке. С другой стороны, нормальный физиологический раствор обычно производится путем обеззараживания большого количества дистиллированной воды путем ее нагревания при высоком давлении в течение приблизительно 30 мин, при этом физиологический раствор получают добавлением в обеззараженную дистиллированную воду хлористого натрия (NaCl), а также, с целью сдерживания размножения бактерий, антисептических веществ, таких как DYMED (полиаминопропилбигуанид), сольват и др. Однако такие антисептические вещества являются аллергенами и могут вызвать у пациентов, страдающих ринитом, аллергию, так что страдающие ринитом пациенты, покупающие имеющийся на рынке нормальный физиологический раствор, рискуют получить аллергию. Кроме того, в целях соблюдения баланса между удобством потребителя и приемлемыми расходами на упаковку коммерчески доступный нормальный физиологический раствор продается упакованным в сравнительно больших объемах: больше 1 л. При этом, будучи распакованным, содержащийся в упаковке большого объема нормальный физиологический раствор быстро загрязняется. С тем чтобы обеспечить использование свежего нормального физиологического раствора, пациент должен использовать его в течение трех-четырех дней после вскрытия упаковки. Пренебрегая важностью соблюдения стерильного состояния нормального физиологического раствора, пациенты, вместо того чтобы избавиться от просроченного нормального физиологического раствора, продолжают использовать его и по истечение этих трех-четырех дней. В результате пациенты в попытке избавиться от одних микроорганизмов рискуют заразиться другими микроорганизмами. В связи с вышеизложенным должно быть понятно, что для поддержания здоровья и повышения уровня безопасности потребителей существует возрастающая потребность в устройстве для получения обеззараженной воды, которое могло бы быть использовано самим потребителем, который мог бы самостоятельно получать с его помощью нормальный физиологический раствор по своему усмотрению и использовать его непосредственно после получения. Подробное описание предлагаемого изобретения Цели предлагаемого изобретения Вышеуказанные недостатки предшествующего уровня техники преодолеваются предлагаемым изобретением. Одной из целей предлагаемого изобретения является создание устройства для получения обеззараженной воды с использованием окислителей, которые образуются в процессе интенсифицированного электролиза в течение короткого времени. Другой целью предлагаемого изобретения является обеспечение получения потребителем обеззараженной воды в любом месте и в любое время по его желанию, что достигается созданием устройства для получения обеззараженной воды, которое имело бы достаточно малые размеры, чтобы оно было переносным. Еще одной целью предлагаемого изобретения является создание аэрозольного устройства для обеззараживающей обработки и очистки пораженной области, воспаленной области или полостей носа пациента, страдающего ринитом, непосредственно после получения обеззараженной воды самим потребителем в течение короткого времени. Еще одной целью предлагаемого изобретения является исключение необходимости использования антисептических веществ, требующихся для поддержания стерильного состояния нормального физиологического раствора (т.е. изотонического раствора хлористого натрия) в течение долгого времени, и решение различных проблем, связанных с использованием загрязненного нормального физиологического раствора, благодаря использованию свежего нормального физиологического раствора, получаемого на месте. Еще одной целью предлагаемого изобретения является реализация функции аэрозольного устройства для распыления обеззараженной воды, которое имело бы простую конструкцию, для чего предлагаемым изобретением предусматривается создание малогабаритного аэрозольного устройства, которое, бла-1 012222 годаря своим компактным размерам, могло бы быть использовано, где угодно. Еще одной целью предлагаемого изобретения является создание капсулы с раствором хлористого натрия, содержащей это вещество в количестве, требующемся для получения нормального физиологического раствора с помощью аэрозольного устройства для получения обеззараженного солевого раствора, и создание солевой капсулы. Краткое описание предлагаемого изобретения Для достижения вышеуказанных целей предлагаемым изобретением предусматривается создание устройства для получения обеззараженной воды, в состав которого входят следующие компоненты: контейнер, имеющий емкость для воды; отрицательные электроды (по меньшей мере один), установленные в пространстве емкости для воды; положительные электроды (по меньшей мере один), расположенные в пространстве емкости для воды напротив упомянутых отрицательных электродов таким образом, что рабочие (т.е. участвующие в электролизе) поверхности положительных электродов расположены напротив рабочих поверхностей отрицательных электродов; и источник электрического питания, выполненный с возможностью подачи электропитания на упомянутые положительные и отрицательные электроды, при этом на рабочей поверхности каждого отрицательного электрода, обращенной к рабочей поверхности соответствующего положительного электрода, выполнены выступы отрицательного электрода, а на рабочей поверхности каждого положительного электрода, обращенной к рабочей поверхности соответствующего отрицательного электрода, выполнены выступы положительного электрода. Такое конструктивное решение способствует интенсификации электролиза между выступами отрицательных электродов и выступами положительных электродов, при этом, благодаря оппозитному расположению выступов электродов противоположных знаков, при приложении электрического напряжения между отрицательными и положительными электродами обеспечивается повышенная концентрация электрических зарядов на выступах отрицательных и положительных электродов, которые расположены на некотором расстоянии друг от друга. При этом в предпочтительных вариантах предлагаемого изобретения выступы отрицательных и положительных электродов выполнены в количестве существенно больше одного. После приложения электрического напряжения между отрицательными и положительными электродами в пространстве между оппозитно расположенными выступами электродов противоположных знаков происходит электролиз воды. При этом происходит образование таких окислителей, как озон (О 3),перекись водорода (Н 2 О 2), радикалы гидроксила (OH), хлорноватистая кислота (HOCl), которые убивают микробы, вирусы, грибки и бактерии. Образование окислителей и процесс обеззараживания посредством электролиза происходит в соответствии с многоступенчатыми химическими процессами (1)-(5),которые описываются ниже.(1) Процесс образования озона (О 3) начинается с реакции разложения молекул воды (Н 2 О) и завершается реакцией соединения атомарного кислорода (О) и молекулярного кислорода (О 2):(2) Процесс образования перекиси водорода (Н 2 О 2) реализуется прямой реакцией разложения молекулярного кислорода и опосредствованной реакцией соединения радикалов гидроксила (OH-), при этом в качестве посредника выступает озон (О 3): прямая реакция(3) Процесс образования хлорноватистой кислоты (HOCl) реализуется химической реакцией молекулярного хлора (Cl2) с водой (H2O) после соединения с ионами хлора (Cl-), которые присутствуют в воде вместе с молекулярным хлором.(4) Радикалы гидроксила (OH) образуются и вскоре прекращают существование, их срок жизни слишком короток для того, чтобы измерить их содержание непосредственно, однако в случае присутствия в воде озона (О 3) образующиеся радикалы гидроксила (OH) вовлекаются в цепочки радикальных реакций с радикалом HO2-, конъюгационной основой перекиси водорода (Н 2 О 2) или OH-.(5) Микроорганизмы, присутствующие в воде, под действием этих окислителей устраняются или инактивируются: микроорганизмы устраняются или инактивируются под действием электроадсорбции,микроорганика устраняется под действием непосредственной электролитической реакции с e-. Т.е. этот процесс в отношении микроорганизма может быть условно записан следующим образом: Т.е. во время электролиза происходят окисление и обеззараживание посредством различных окислителей (озон (О 3), перекись водорода (Н 2 О 2), хлорноватистая кислота (HOCl), радикалы гидроксила(OH, образующихся при вышеописанных химических процессах (1)-(5), и по завершении электролиза процесс обеззараживания может продолжаться благодаря высокой концентрации хлорноватистой кислоты (HOCl), в результате чего могут быть нейтрализованы все вирусы, включая H5N1 (вирус птичьего гриппа) и HPV (HPV - аббревиатура от Human Papilloma Virus - папилломавирус человека), могущий стать причиной рака шейки матки, а также грибки. Следует заметить, что от образуемых в процессе электролиза молекул перекиси водорода (H2O2) могут отщепляться свободные радикалы, HO+O, и под действием этих свободных радикалов происходит расщепление протеинов на низкомолекулярные пептиды и аминокислоты, так что протеины превращаются в водорастворимые вещества и претерпевает конвергенцию в области двойных связей, и имеет место образование эпоксисоединений (например, C=C-R переходит в C-C-R). Более конкретно, свободные радикалы, образующиеся на основе перекиси водорода (Н 2 О 2), обладают высокой реакционной способностью и атакуют органические молекулы, в частности протеины. Таким образом, под действием перекиси водорода (Н 2 О 2) происходит расщепление протеинов на аминокислоты и другие водорастворимые вещества, в результате чего обеспечивается устранение протеинов как одного из факторов аллергии. В рассматриваемом варианте осуществления предлагаемого изобретения отрицательный и положительный электроды имеют форму пластин, на рабочих поверхностях которых выполнены расположенные друг напротив друга выступы в форме практически цилиндрических столбиков или же выступы, снабженные заостренными концами, в результате чего на этих концах обеспечивается повышенная концентрация электрических зарядов, благодаря чему обеспечивается ускорение электролиза. Кроме того, для обеспечения интенсификации электролиза представляется предпочтительным для увеличения эффективной площади использовать пары отрицательных и положительных электродов в форме пластин или стержней в количестве больше одной. В другом варианте осуществления предлагаемого изобретения на рабочих поверхностях как отрицательных электродов, так и положительных электродов выполнены ответвляющиеся от них отростки, в рассматриваемом варианте это ответвляющиеся от пластинчатых отрицательных и положительных электродов пластины-отростки, при этом на рабочей поверхности каждой пластины-отростка отрицательного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка положительного электрода, выполнены выступы отрицательного электрода, а на рабочей поверхности каждой пластиныотростка положительного электрода, обращенной к рабочей поверхности соответствующей пластиныотростка отрицательного электрода, выполнены выступы положительного электрода, благодаря чему при том же объеме обеззараживаемой воды обеспечивается значительное увеличение эффективной, т.е. участвующей в электролизе, площади. Кроме того, должно быть понятно, что на рабочих (т.е. участвующих в электролизе) поверхностях пластин-отростков могут быть выполнены пластины-отростки второго порядка, так чтобы при этом на рабочей поверхности каждой пластины-отростка второго порядка отрицательного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка второго порядка положительного электрода, были выполнены выступы отрицательного электрода, а на рабочей поверхности каждой пластины-отростка второго порядка положительного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка второго порядка отрицательного электрода,были выполнены выступы положительного электрода. Кроме того, из соображений интенсификации электролиза вблизи выступов отрицательных и положительных электродов представляется желательным, чтобы эти выступы электродов той и другой полярности были выполнены из платины, или же снабжены покрытием из платины. Платиновым покрытием может быть снабжена вся поверхность электрода, однако представляется более эффективным наносить платиновое покрытие на поверхность выступов отрицательных и положительных электродов более тол-3 012222 стым слоем, чем на остальную поверхность отрицательных и положительных электродов. В альтернативных вариантах осуществления предлагаемого изобретения для достижения того же эффекта, который состоит в повышении концентрации электрических зарядов в определенных местах,вместо выступов на рабочих поверхностях отрицательных и положительных электродов могут быть выполнены выемки. Кроме того, если выступы отрицательных и положительных электродов выполнены из платины и имеют подходящий размер, то они могут соединяться с базовой пластиной электрода с помощью резьбового соединения, при этом обеспечивается простота замены изношенных выступов путем откручивания изношенных выступов и прикручивания новых. В альтернативных вариантах осуществления предлагаемого изобретения для снижения производственных расходов выступы отрицательных и положительных электродов могут быть покрыты титаном или же они могут быть целиком выполнены из титана или угля. С целью предотвращения повреждения электродов при приложении к устройству электрического напряжения, когда в емкости для воды отсутствует вода, в состав устройства по предлагаемому изобретению введен чувствительный элемент, посредством которого обеспечивается отслеживание наличия воды в емкости. Кроме того, устройство по предлагаемому изобретению дополнительно содержит опорный фиксатор, имеющий фиксирующие пазы для установки отрицательных и положительных электродов, при этом в упомянутых фиксирующих пазах посредством надлежащих контактных элементов осуществлено электрическое соединение отрицательного и положительного электродов с соответствующими выводами источника питания. Благодаря такому техническому решению обеспечивается простота установки электродов в контейнере (нужно просто вставить электрод в фиксирующий паз опорного фиксатора) и их демонтажа. Вода, подлежащая обеззараживающей обработке с помощью устройства по предлагаемому изобретению, может быть простой водопроводной водой из-под крана или же подпочвенной водой. Кроме того,с целью интенсификации электролиза можно использовать минерализованную воду. Кроме того, предлагаемым изобретением предусматривается создание устройства для получения обеззараженной воды, в состав которого входят следующие компоненты: трубка; отрицательные электроды (по меньшей мере один), установленные внутри трубки, при этом на рабочей поверхности каждого отрицательного электрода выполнены выступы отрицательного электрода (по меньшей мере один выступ); положительные электроды (по меньшей мере один), установленные внутри трубки, при этом на рабочей поверхности каждого положительного электрода выполнены выступы положительного электрода (по меньшей мере один выступ), каждый из которых расположен напротив соответствующего выступа отрицательного электрода и обращен к нему; и источник электрического питания, выполненный с возможностью подачи электрического напряжения на отрицательные и положительные электроды. Такое устройство предназначено для быстрого и непосредственного обеззараживания воды, протекающей по трубке при приложении электрического напряжения к находящимся внутри трубки отрицательному и положительному электродам. При осуществлении этого варианта предлагаемого изобретения представляется желательным, чтобы для обеспечения полного обеззараживания протекающей по трубке воды электроды были достаточно длинными. Кроме того, предлагаемым изобретением предусматривается создание аэрозольного устройства для получения обеззараженной воды, в состав которого входят следующие компоненты: контейнер для воды; предназначенные для электролизного обеззараживания воды электродные пары (по меньшей мере одна),установленные в месте прохождения воды, при этом каждая электродная пара содержит отрицательный и положительный электроды, рабочие поверхности которых обращены друг к другу и расположены на некотором расстоянии друг от друга; источник питания, выполненный с возможностью подачи электрического напряжения на упомянутые положительные и отрицательные электроды каждой электродной пары; и подающий узел, выполненный с возможностью подачи воды из контейнера наружу. Такое аэрозольное устройство предназначено для распыления обеззараженной воды на воспаленные области ран, внутренних поверхностей носа и т.д. путем обычного впрыскивания обеззараженной воды сразу после ее получения. При использовании такого аэрозольного обеззараживающего устройства по предлагаемому изобретению отпадает необходимость в использовании покупной обеззараженной воды, обеззараживание которой было выполнено в условиях высоких температур и давлений задолго до использования. Вместо этого потребитель получает возможность в короткое время обеззараживать воду на месте с помощью окислителей, образующихся в процессе электролиза, и сразу ее использовать. Благодаря такому решению удается предотвратить различные побочные эффекты потребления загрязненной воды или нормального физиологического раствора, содержащего антисептические вещества, кроме того,аэрозольное обеззараживающее устройство по предлагаемому изобретению, имеющее простую конструкцию, может изготовляться в портативном исполнении, так чтобы потребитель мог носить его с собой. При осуществлении этого варианта предлагаемого изобретения представляется предпочтительным такое техническое решение, которое предполагает наличие на рабочих поверхностях отрицательных электродов выступов отрицательных электродов, а на рабочих поверхностях положительных электродов выступов положительных электродов, так чтобы каждый выступ положительного электрода был распо-4 012222 ложен напротив соответствующего выступа отрицательного электрода. При таком техническом решении обеспечивается повышенная концентрация электрических зарядов на выступах отрицательных и положительных электродов при приложении к электродам питающего напряжения, в результате чего обеспечивается интенсификация электролиза в пространстве между выступами электродов разной полярности,и для быстрого обеззараживания воды потребуется довольно малое количество электрической энергии. Кроме того, благодаря тому, что между расположенными друг напротив друга выступами электродов разной полярности образуются отдельные линии тока, обеспечивается распределенное по всему объему обрабатываемой воды образование газообразного хлора (Cl2),- понемногу на каждой линии тока. При этом, благодаря обеспечиваемой при таком техническом решении большой площади контакта между газообразным хлором (Cl2) и водой (Н 2 О), создаются условия для облегчения химической реакции между газообразным хлором (Cl2) и водой (Н 2 О), которая описана выше уравнением химической реакции (3),благодаря чему даже при малых токах обеспечивается получение большого количества образующейся в результате этой химической реакции хлорноватистой кислоты (HOCl). В рассматриваемом варианте осуществления предлагаемого изобретения отрицательный и положительный электроды имеют форму пластин, на рабочих поверхностях которых выполнены расположенные друг напротив друга выступы в форме практически цилиндрических столбиков. При таком техническом решении между концами оппозитно расположенных выступов обеспечивается повышенная концентрация электрических зарядов, благодаря чему обеспечивается интенсификация электролиза. Кроме того, из соображений интенсификации электролиза представляется предпочтительным также, чтобы электродные пары, образуемые выполненными в форме пластин либо в форме стержней отрицательными и положительными электродами, наличествовали в количестве более одной. В другом варианте осуществления предлагаемого изобретения на рабочих поверхностях как отрицательных пластинчатых электродов, так и положительных пластинчатых электродов выполнены ответвляющиеся от них пластины-отростки (хотя бы одна пластина-отросток). При этом на рабочей поверхности каждой пластины-отростка отрицательного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка положительного электрода, выполнены выступы отрицательного электрода, а на рабочей поверхности каждой пластины-отростка положительного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка отрицательного электрода, выполнены выступы положительного электрода, благодаря чему при том же объеме обеззараживаемой воды обеспечивается значительное увеличение эффективной, т.е. участвующей в электролизе, площади. Кроме того,должно быть понятно, что на рабочих поверхностях пластин-отростков могут быть выполнены пластины-отростки второго порядка, так чтобы при этом на рабочей поверхности каждой пластины-отростка второго порядка отрицательного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка второго порядка положительного электрода, были выполнены выступы отрицательного электрода, а на рабочей поверхности каждой пластины-отростка второго порядка положительного электрода, обращенной к рабочей поверхности соответствующей пластины-отростка второго порядка отрицательного электрода, были выполнены выступы положительного электрода. Кроме того, из соображений интенсификации электролиза вблизи выступов отрицательных и положительных электродов представляется желательным, чтобы эти выступы электродов той и другой полярности были выполнены из платины, или снабжены покрытием изплатины. Платиновым покрытием может быть снабжена вся поверхность электрода, однако представляется более эффективным наносить платиновое покрытие на поверхность выступов отрицательных и положительных электродов более толстым слоем, чем на остальную поверхность отрицательных и положительных электродов. В альтернативных вариантах осуществления предлагаемого изобретения для достижения того же эффекта, который состоит в повышении концентрации электрических зарядов в определенных местах,вместо выступов на участвующих в электролизе поверхностях отрицательных и положительных электродов могут быть выполнены выемки. Кроме того, если выступы отрицательных и положительных электродов выполнены из платины и имеют подходящий размер, то они могут соединяться с базовой пластиной электрода с помощью резьбового соединения, при этом обеспечивается простота замены изношенных выступов путем откручивания изношенных выступов и прикручивания новых. В альтернативных вариантах осуществления предлагаемого изобретения для снижения производственных расходов выступы отрицательных и положительных электродов могут быть покрыты титаном или же они могут быть целиком выполнены из титана. При использовании аэрозольного обеззараживающего устройства по предлагаемому изобретению потребитель может обычным образом обеззараживать воду в контейнере простым нажатием кнопки переключателя, который является дополнительным компонентом этого аэрозольного обеззараживающего устройства, при нажатии на кнопку переключателя инициируется приложение электрического напряжения к электродам в течение определенного времени, продолжительность которого задается при изготовлении устройства. Источник питания может представлять собой, например, источник переменного напряжения AC(аббревиатура от alternative current - переменный ток), снабженный преобразователем переменного напряжения в постоянное. Однако из соображений удобства для потребителей представляется желатель-5 012222 ным использовать в качестве источника питания обыкновенную батарейку, которую легко приобрести в магазине, кроме того, при использовании в качестве источника питания батарейки обеспечивается портативность устройства. При этом представляется желательным, чтобы батарейка была перезаряжаемой. В альтернативном варианте осуществления предлагаемого изобретения контейнер может представлять собой емкость большого объема, способную вмещать большое количество воды, при этом потребителям может предоставляться аэрозольное обеззараживающее устройство, снабженное насосом, соответствующим потребностям конкретного потребителя. Такие емкости большого объема могут устанавливаться, например, в больницах или зубоврачебных клиниках для обеззараживания пораженных областей человеческого тела или полости рта соответственно. Представляется желательным, чтобы в таких емкостях большого объема устанавливались электроды большого размера и чтобы электрическое питание на эти электроды подавалось от источника переменного напряжения через трансформатор и выпрямитель. С целью обеспечения отвода тепла от электродов вблизи каждого электрода выполнены радиаторные пластины (по меньшей мере одна), кроме того, в состав устройства может быть введен вентилятор,установленный с возможностью обдува упомянутых радиаторных пластин с целью их охлаждения. Конструкция такого аэрозольного устройства для обеззараживания воды включает следующие компоненты: первый отсек, выполненный с возможностью поступления в него воды и размещения в нем по меньшей одной электродной пары; и второй отсек, выполненный с возможностью размещения в нем источника питания и блока автоматического регулирования, при этом с целью предотвращения проникновения воды из первого отсека во второй отсек первый и второй отсеки разделены перегородкой. При таком конструктивном решении под действием окислителей, образующихся в области электродных пар в процессе электролиза, обеспечивается обеззараживание воды, поступающей в первый отсек. Для предотвращения проникновения воды во второй отсек, в котором расположены источник питания и блок автоматического регулирования, на перегородку между отсеками по ее периферии может быть натянуто резиновое кольцо. Кроме того, в первом отсеке установлен вентилятор принудительной циркуляции, выполненный с возможностью осуществления принудительной циркуляции воды между первым отсеком и контейнером,благодаря чему обеспечивается интенсификация циркуляции обеззараживаемой воды вблизи электродов. При этом представляется целесообразным, чтобы вентилятор принудительной циркуляции работал только при наличии напряжения на электродах, составляющих электродную пару. При таком техническом решении обеспечивается как быстрое обеззараживание воды, так и поддержание внутреннего пространства контейнера в стерильном состоянии. Кроме того, обеззараживающее устройство по предлагаемому изобретению содержит опорный фиксатор, имеющий фиксирующие пазы отрицательной полярности (по меньшей мере один), выполненные с возможностью установки в них отрицательных электродов, и фиксирующие пазы положительной полярности (по меньшей мере один), выполненные с возможностью установки в них положительных электродов, при этом упомянутые фиксирующие пазы той и другой полярности электрически соединены с соответствующими выводами источника питания. Благодаря такому техническому решению обеспечивается простота установки электродов на опорном фиксаторе и их демонтажа. При этом обеспечивается также заменяемость электродов. Кроме того, предлагаемым изобретением предусматривается также возможность перемены полярности источника питания с изменением, тем самым, направления электрического тока между электродами, составляющими электродную пару. Например, в течение некоторого времени электрод работает как положительный электрод, а затем его полярность меняется, и он работает как отрицательный электрод,благодаря чему обеспечивается предотвращение оседания на участвующей в электролизе поверхности электрода твердого остатка, образующегося в процессе электролиза. Периодичность перемены полярности электродов может задаваться предварительно: перемены полярности электродов могут осуществляться автоматически после определенного количества циклов использования устройства (например, от одного до десяти циклов) или через определенные промежутки времени (например, от двух до пяти дней) или же перемена полярности электродов может осуществляться потребителем вручную. Устройство по предлагаемому изобретению может использоваться для обеззараживания водопроводной воды из-под крана, или же подпочвенной воды, или же дистиллированной воды, или же очищенной воды. Кроме того, с целью интенсификации электролиза вода может быть подсолена. Следует заметить, что, хотя представляется предпочтительным использовать устройство по предлагаемому изобретению для обеззараживания дистиллированной или очищенной воды, а не водопроводной воды, содержащей примеси, все же возможно использование такого устройства и для обеззараживания имеющей некоторое количество примесей водопроводной или подпочвенной воды после ее фильтрования в другой емкости. Что касается подходящего для обеззараживания с помощью устройства по предлагаемому изобретению физиологического раствора, то это может быть не только имеющийся в продаже нормальный физиологический раствор, но также и физиологический раствор, подходящим образом приготовленный на месте, процесс приготовления такого физиологического раствора состоит в наполнении некоторой емкости водопроводной или дистиллированной водой, добавлении в эту воду в надлежащем количестве соля-6 012222 ного концентрата и перемешивании содержимого емкости. При использовании вместо воды нормального физиологического раствора с концентрацией соли от 0,5 до 5% обеспечивается увеличение обеззараживающего эффекта и ускорение производства обеззараженной воды благодаря интенсификации электролиза. Таким образом, вместо того, чтобы покупать физиологический раствор, в отношении которого существуют опасения возникновения побочных эффектов, в частности аллергии, оказывается предпочтительным использовать свежеприготовленный стерильный физиологический раствор, полученный на месте после перемешивания водопроводной воды с солевым концентратом или порошкообразной солью. Кроме того, предлагаемым изобретением предусматривается создание солевой капсулы или капсулы с солевым концентратом, в которую упакована порошкообразная соль или солевой концентрат, предназначаемая для приготовления физиологического раствора нужной концентрации для использования в аэрозольном устройстве для получения обеззараженной воды по предлагаемому изобретению. Благодаря такой капсуле обеспечивается возможность легко и удобно проводить обеззараживание воды в любом месте, где это требуется потребителю, которому для этого нужно носить с собой только имеющие малые размеры солевые капсулы или ампулы с солевым концентратом вместо 0,9%-ного физиологического раствора. Количество соли или соляного концентрата, содержащегося в капсуле, должно быть таким, чтобы было обеспечено получение соляного раствора с концентрацией от 0,5 до 5%, желательно с концентрацией 0,9%, при которой обеспечивается наилучший эффект обработки полостей носа у пациентов, страдающих ринитом. Таким образом, потребитель может получить 0,9%-ный солевой раствор, опорожнив капсулу, содержимым которой является порошкообразная соль или солевой концентрат, в контейнер с водой. Что касается солевого концентрата, то он может представлять собой насыщенный солевой раствор, однако более предпочтительным представляется такая его концентрация, при которой обеспечивается надлежащая соленость воды, содержащейся в контейнере. Кроме того, предлагаемым изобретением предусматривается фильтр для очистки воды, выполненный с возможностью отфильтровывания загрязняющих примесей, присутствующих в водопроводной или подпочвенной воде, с той целью, чтобы в контейнер попадала очищенная вода. Преимущества предлагаемого изобретения Как говорилось выше, предлагаемым изобретением предусматривается создание устройства для получения обеззараженной воды, в состав которого входят следующие компоненты: контейнер, имеющий емкость для воды; отрицательные электроды (по меньшей мере один), установленные в пространстве емкости для воды; положительные электроды (по меньшей мере один), расположенные в пространстве емкости для воды напротив упомянутых отрицательных электродов таким образом, что рабочие (т.е. участвующие в электролизе) поверхности положительных электродов расположены напротив рабочих поверхностей отрицательных электродов; и источник электрического питания, выполненный с возможностью подачи электрического напряжения на упомянутые положительные и отрицательные электроды,при этом на рабочей поверхности каждого отрицательного электрода, обращенной к рабочей поверхности соответствующего положительного электрода, выполнены выступы отрицательного электрода, а на рабочей поверхности каждого положительного электрода, обращенной к рабочей поверхности соответствующего отрицательного электрода, выполнены выступы положительного электрода, при этом при приложении напряжения к отрицательным и положительным электродам обеспечивается интенсифицированный электролиз между выступами отрицательных электродов и выступами положительных электродов, благодаря чему обеспечивается нейтрализация содержащихся в обрабатываемой воде вирусов и бактерий за короткое время. С помощью обеззараживающего устройства по предлагаемому изобретению обеззараженная вода может быть получена из воды питьевого качества, например водопроводной или подпочвенной воды в течение 2-3 мин, поэтому оно может быть использовано везде, где есть питьевая вода. Кроме того, благодаря тому, что обеззараживающее устройство по предлагаемому изобретению имеет простую конструкцию, затраты на его изготовление невелики, и оно может быть изготовлено в портативном исполнении. Поэтому устройство для обеззараживания воды по предлагаемому изобретению может использоваться, где угодно и для самых разных применений, например для промывки линз,для стерилизации полости рта, для дезинфекции полостей носа и т.д. В обеззараживающем устройстве по предлагаемому изобретению используется свойство электрических зарядов концентрироваться на выступающих частях, в данном случае - на выступах отрицательных электродов и выступах положительных электродов, благодаря чему обеспечивается ускорение получения обеззараженной воды и реализация процесса электролитического обеззараживания воды при малых расходах электрической энергии. Кроме того, как говорилось выше, предлагаемым изобретением предусматривается также создание аэрозольного устройства для получения обеззараженной воды, выполненного с возможностью впрыскивания обеззараженной воды, немедленно после ее получения, в полости носа или распыления ее на поврежденные области человеческого тела, при этом в состав такого аэрозольного устройства входят следующие компоненты: контейнер для воды; предназначенные для электролизного обеззараживания воды электродные пары (по меньшей мере одна), установленные в месте прохождения воды, при этом каждая-7 012222 электродная пара содержит отрицательный электрод и положительный электрод, рабочие (т.е. участвующие в электролизе) поверхности которых обращены друг к другу и расположены на некотором расстоянии друг от друга; источник электрического питания, выполненный с возможностью подачи электрического напряжения на упомянутые положительные и отрицательные электроды каждой электродной пары; и предназначенный для использования в качестве подающего устройства распылительный узел,выполненный с возможностью распыления воды из контейнера наружу, при этом при приложении напряжения к отрицательным и положительным электродам в результате процесса электролиза в течение короткого времени обеспечивается образование большого количества окислителей, которые являются фактором обеззараживания воды в контейнере, и эта обеззараженная вода может немедленно использоваться потребителем для нанесения на нужные места человеческого тела. Таким образом, потребитель может продезинфицировать полости носа или область раны с помощью обеззараженной воды, не содержащей антисептических веществ, при этом свежая незагрязненная обеззараженная вода используется немедленно после ее получения. Известные устройства для получения обеззараженной воды включают крупногабаритное оборудование, обеспечивающее обработку воды при высоких температурах и под высокими давлениями, в то время как с помощью аэрозольного устройства по предлагаемому изобретению обеспечивается возможность обеззараживания воды посредством электролиза, который имеет место при подаче напряжения на электроды, благодаря чему потребитель может получать обеззараженную воду и сразу же использовать ее путем распыления на воспаленные области или раны, путем впрыскивания в полости носа и т.д. Таким образом, при использовании аэрозольного устройства по предлагаемому изобретению обеспечивается возможность предотвращения различного рода побочных эффектов, которые могли бы иметь место в случае использования загрязненной воды или нормального физиологического раствора, содержащего антисептические вещества. Кроме того, аэрозольное устройство по предлагаемому изобретению имеет простую конструкцию и может изготовляться в малогабаритном исполнении, так что потребитель может легко носить его с собой. Как говорилось выше, на рабочих поверхностях отрицательных и положительных электродов выполнены выступы, которые расположены таким образом, что каждый выступ положительного электрода располагается напротив выступа отрицательного электрода, в результате чего обеспечивается интенсификация электролиза, благодаря чему в течение весьма короткого времени происходит образование окислителей, которые эффективно нейтрализуют вирусы и бактерии. Кроме того, поскольку электрические заряды концентрируются на выступах отрицательных и положительных электродов, эффективное обеззараживание воды может быть осуществлено при использовании в качестве источника питания небольшой батарейки. Кроме того, поскольку в аэрозольном устройстве по предлагаемому изобретению может использоваться любая вода питьевого качества: водопроводная или подпочвенная, а также подсоленная вода (т.е. изотонический солевой раствор) с концентрацией соли от 0,75 до 1%, которая может быть получена подмешиванием к воде солевого концентрата подходящей концентрации, благодаря чему обеспечивается возможность получения обеззараженной воды разной степени солености в зависимости от конкретного применения. Кроме того, аэрозольное устройство для распыления обеззараженной воды по предлагаемому изобретению имеет простую конструкцию, поэтому его изготовление может осуществляться без больших производственных затрат, кроме того, оно может быть сделано малогабаритным. Кроме того, с целью получения подсоленной воды, пригодной для использования в аэрозольном устройстве для получения обеззараженной воды по предлагаемому изобретению, предлагаемым изобретением предусматривается создание капсулы с соляным концентратом и капсулы с солью, с использованием которых потребитель может получать обеззараженную воду с соленостью приблизительно 0,9%,для чего капсула помещается в воду, содержащуюся в контейнере аэрозольного устройства, благодаря чему для потребителя обеспечивается возможность получать нормальный физиологический раствор в любом месте и в любое время. Варианты осуществления предлагаемого изобретения Краткое описание прилагаемых чертежей Предлагаемое изобретение будет лучше понято при его подробном описании со ссылками на прилагаемые чертежи, на которых проиллюстрированы предпочтительные варианты осуществления предлагаемого изобретения, при этом на всех чертежах сходные обозначения применены к сходным конструктивным компонентам. На фиг. 1 схематично изображено принципиальное строение устройства для получения обеззараженной воды по предлагаемому изобретению. На фиг. 2 схематично изображено устройство для получения обеззараженной воды по одному из вариантов осуществления предлагаемого изобретения. На фиг. 3 в аксонометрии показано строение электролизного узла, относящегося к устройству, изображенному на фиг. 2.-8 012222 На фиг. 4 строение электролизного узла, показанного на фиг. 3, проиллюстрировано с разнесением частей. На фиг. 5 показано сечение электролизного узла по линии V-V, показанной на фиг. 3. На фиг. 6 показана электрическая схема, иллюстрирующая подачу питания от источника питания к электродам. На фиг. 7 показано поперечное сечение электролизного узла устройства по второму варианту осуществления предлагаемого изобретения. На фиг. 8 схематично показан электролизный узел устройства по третьему варианту осуществления предлагаемого изобретения. На фиг. 9 схематично показано строение электродной пары устройства по четвертому варианту осуществления предлагаемого изобретения. На фиг. 10 показан полученный на основе экспериментальных данных график, иллюстрирующий повышение содержания ионов хлора в процессе электролиза подсоленной воды. На фиг. 11 с разнесением деталей в аксонометрии показано аэрозольное устройство для получения обеззараженной воды по одному из вариантов осуществления предлагаемого изобретения. На фиг. 12 с разнесением деталей в аксонометрии показаны электролизный узел и блок автоматического регулирования, относящиеся к аэрозольному устройству, изображенному на фиг. 11. На фиг. 13 аэрозольное устройство, изображенное на фиг. 11, показано в аксонометрии в собранном виде. На фиг. 14 в аксонометрии показан установленный на перегородке между отсеками электролизный узел, относящийся к аэрозольному устройству, изображенному на фиг. 11. На фиг. 15 показан распылительный узел, относящийся к аэрозольному устройству, изображенному на фиг. 11. Подробное описание предпочтительных вариантов осуществления предлагаемого изобретения Как упоминавшиеся выше, так и другие цели, признаки, особенности и преимущества предлагаемого изобретения станут более понятны из последующего более подробного его описания со ссылками на прилагаемые чертежи. При описании предлагаемого изобретения, с целью более ясного изложения духа изобретения,опущены функциональные и конструктивные подробности. Как можно видеть на принципиальной схеме, показанной на фиг. 1, устройство по предлагаемому изобретению содержит положительный электрод 41 и расположенный на некотором расстоянии от него отрицательный электрод 42, которые образуют электродную пару 40 и находятся в воде 11, содержащейся в контейнере 10, так что при поступлении через линию электропитания 61 электрического тока от источника питания 60 обеспечивается возможность электролиза воды 11 и нейтрализации бактерий и вирусов под действием образующихся в процессе электролиза окислителей, в частности озона (О 3), хлорноватистой кислоты (HOCl) и радикалов гидроксила (OH-). Как можно видеть на фиг. 2, устройство 100 для получения обеззараженной воды по предлагаемому изобретению содержит контейнер 110, выполненный с возможностью содержания в нем воды 111, несколько электролизных узлов 140 (во избежание загромождения чертежа показан только один электролизный узел 140), прикрепленных к донной части контейнера 110, и источник питания 160, выполненный с возможностью обеспечения электропитания для электролизных узлов 140. Контейнер 110 выполнен из армированного пластика, благодаря чему обеспечивается его свойство противостоять внешним ударным нагрузкам, и снабжен чувствительным элементом (не показан), выполненным с возможностью отслеживания наличия в контейнере 110 воды 111, когда установлен электролизный узел 140. Источник питания 160 может представлять собой преобразователь переменного тока в постоянный ток, или же быть источником постоянного тока на основе по меньшей мере одной батарейки. Источник питания 160 электрически соединен с пластинчатыми отрицательными электродами 141 посредством катодной линии 161 электропитания и с пластинчатыми положительными электродами 142 посредством анодной линии 162 электропитания. Как можно видеть на фиг. 3-5, электролизный узел 140 содержит пластинчатый отрицательный электрод 141, снабженный большим количеством выступов 141 а отрицательного электрода, расположенных на его рабочих поверхностях, пластинчатый положительный электрод 142, снабженный большим количеством выступов 142 а положительного электрода, расположенных на его рабочих поверхностях,опорный фиксатор 143, прикрепленный к донной части контейнера 100 и выполненный с возможностью фиксации на нем пластинчатых отрицательных электродов 141 и пластинчатых положительных электродов 142, и крепежные винты 144 (показаны на фиг. 2), предназначенные для крепления опорного фиксатора 143 к донной части контейнера 100 и установленные с прохождением сквозь отверстия 143 а, выполненные в опорном фиксаторе 143. В рассматриваемом варианте осуществления предлагаемого изобретения отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142 установлены на опорном фиксаторе 143 таким образом, что расстояние между обращенными друг к другу рабочими поверхностями каждого-9 012222 отрицательного пластинчатого электрода 141 и ближайшего к нему положительного пластинчатого электрода 142 равно d2. Кроме того, отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142 закреплены на опорном фиксаторе 143. На рабочих поверхностях В отрицательных пластинчатых электродов 141 и положительных пластинчатых электродов 142 выполнены выступы 141 а и 142 а соответственно, при этом на обращенных друг к другу рабочих поверхностях В соседних электродов разной полярности напротив каждого выступа 141 а расположен соответствующий выступ 142 а, в результате чего на вершинах выступов 141 а и 142 а обеспечивается повышенная концентрация электрических зарядов, благодаря чему обеспечивается интенсификация электролиза по линиям тока между оппозитно расположенными выступами 141 а и 142 а, относящимися к отрицательным пластинчатым электродам 141 и положительным пластинчатым электродам 142 соответственно. Кроме того, с целью дальнейшей интенсификации электролиза выступы 141 а отрицательных пластинчатых электродов 141 и выступы 142 а положительных пластинчатых электродов 142 покрыты более толстым слоем платины, чем остальная поверхность электродов. Как можно видеть на фиг. 4, опорный фиксатор 143 снабжен фиксирующими пазами 1431, предназначенными для фиксации отрицательных пластинчатых электродов 141, и фиксирующими пазами 1432,предназначенными для фиксации положительных пластинчатых электродов 142. Как можно видеть на фиг. 6, внутри опорного фиксатора 143 фиксирующие пазы 1431, предназначенные для фиксации отрицательных пластинчатых электродов 141, электрически соединены с катодной линией 161 электропитания, а фиксирующие пазы 1432, предназначенные для фиксации положительных пластинчатых электродов 142, электрически соединены с анодной линией 162 электропитания, так что возможность подачи электропитания на отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142 обеспечивается немедленно после установки отрицательных пластинчатых электродов 141 и положительных пластинчатых электродов 142 в выполненные в опорном фиксаторе 143 фиксирующие пазы 1431 и 1432 соответственно. Таким образом, когда платиновое покрытие того или иного пластинчатого электрода 141 или 142 окажется израсходованным, замена его на новый пластинчатый электрод может быть легко осуществлена простым извлечением пластинчатого электрода с изношенным платиновым покрытием из фиксирующего паза 1431 или 1432, выполненного в опорном фиксаторе 143, и установкой в этот фиксирующий паз нового пластинчатого электрода. Таким образом, благодаря такому техническому решению обеспечивается непрерывность использования устройства 100 для получения обеззараженной воды по предлагаемому изобретению. Далее рассматривается принцип работы устройства 100 для получения обеззараженной воды по одному из вариантов осуществления предлагаемого изобретения. При получении обеззараженной воды с помощью устройства 100 для получения обеззараженной воды по одному из вариантов осуществления предлагаемого изобретения потребитель сначала наполняет водопроводной водой 111 контейнер 110, после чего обеспечивается возможность электрического соединения электролизного узла 140 с источником питания 160, так чтобы при подаче электропитания [на надлежащих контактных элементах] в фиксирующих пазах 1431, в которых установлены пластинчатые отрицательные электроды 141, и фиксирующих пазах 1432, в которых установлены пластинчатые положительные электроды 142, присутствовали электрические потенциалы разной полярности. Затем к контактным элементам в фиксирующих пазах 1431 и 1432 подается электрическое напряжение. При этом,хотя электропитание подается в целом на отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142, электрические заряды концентрируются на выступах 141 а и 142 а, выполненных на рабочих поверхностях отрицательных пластинчатых электродов 141 и положительных пластинчатых электродов 142 соответственно. Поэтому между оппозитно расположенными выступами 141 а и 142 а электродов разной полярности будет происходить интенсивный электролиз с образованием большого количества таких окислителей, как перекись водорода (Н 2 О 2), хлорноватистая кислота (HOCl), радикалы гидроксила (OH-) и другие, под действием которых в течение короткого времени происходит нейтрализация вирусов и бактерий и, следовательно, быстрое получение обеззараженной воды. В устройстве для получения обеззараженной воды по одному из вариантов (первому варианту) осуществления предлагаемого изобретения пластинчатые электроды 141 и 142, снабженные выступами 141 а и 142 а, должны быть установлены в контейнере 110 таким образом, чтобы устройство имело компактные размеры и было легким для переноски. Хотя в состав этого устройства не может быть включен блок автоматического регулирования, все же в его состав может быть включен таймер. В другом варианте (втором варианте) осуществления устройства для получения обеззараженной воды по предлагаемому изобретению, поперечное сечение электролизного узла которого показано на фиг. 7, пластинчатые электроды 241 и 242 снабжены пластинами-отростками 2411 и 2421 соответственно, которые выполнены ответвляющимися от базовых пластин электродов 241 и 242 и снабжены выполненными на их рабочих поверхностях выступами 2411 а и 2421 а соответственно, при этом каждому выступу 2411 а, относящемуся к пластине-отростку 2411 пластинчатого отрицательного электрода 241, соответствует расположенный напротив него выступ 2411 а, относящийся к пластине-отростку 2421 пластинчатого положительного электрода 242.- 10012222 При таком техническом решении на определенный объем обрабатываемой воды приходится большая площадь рабочих поверхностей электродов, благодаря чему обеспечивается возможность достичь электролитического обеззараживания воды в более короткий срок. На фиг. 8 схематично показан электролизный узел устройства по третьему варианту осуществления предлагаемого изобретения. В состав устройства для получения обеззараженной воды по рассматриваемому варианту осуществления предлагаемого изобретения входят следующие компоненты: трубка 310,выполненная с возможностью прохождения сквозь нее водопроводной или подпочвенной воды, электродные пары 341, 342, установленные внутри трубки 310, и источник питания 360, выполненный с возможностью подачи электропитания на упомянутые электроды 341, 342. Одна из электродных пар 341, 342 соединена с другой трубкой, по которой осуществляется подача воды. Трубка 310 может быть соединена, например, непосредственно с трубкой, по которой осуществляется подача водопроводной воды, или же трубка 310 может сама быть трубкой, по которой осуществляется подача водопроводной воды и в которой установлены электродные пары 341, 342. Электродные пары 341, 342 состоят из отрицательного электрода 341, электрически соединенного с источником питания 360 через посредство катодной линии электропитания 361, и положительного электрода 342, электрически соединенного с источником питания 360 через посредство анодной линии электропитания 362. В рассматриваемом варианте осуществления устройства по предлагаемому изобретению на рабочей поверхности отрицательного электрода 341 выполнены имеющие разную высоту пластинчатые ребра 341 а, а на рабочей поверхности положительного электрода 342 выполнены имеющие разную высоту пластинчатые ребра 342 а, каждое из которых расположено напротив соответствующего пластинчатого ребра 341 а, так что при приложении напряжения питания между электродами 341 и 342 обеспечиваются условия для интенсивного электролиза между торцами оппозитно расположенных пластинчатых ребер 341 а и 342 а. Кроме того, на обращенных друг к другу боковых поверхностях 341b и 342b пластинчатых ребер 341 а и 342 а, относящихся соответственно к отрицательному электроду 341 и положительному электроду 342, выполнены оппозитно расположенные выступы (не показаны), между которыми также обеспечиваются условия для интенсивного электролиза при приложении напряжения питания между электродами 341 и 342. Таким образом, устройство для получения обеззараженной воды по третьему варианту осуществления предлагаемого изобретения имеет некоторую совокупность электродных пар, каждая из которых состоит из отрицательного электрода 341 и положительного электрода 342, при этом на рабочих поверхностях упомянутых электродов выполнены ориентированные вдоль трубки 310 пластинчатые ребра 341 а и 342 а. Поэтому, когда к электродам 341 и 342 приложено напряжение источника питания 360, а по трубке 310 протекает вода, в течении воды возникает турбулентность, и между водой и рабочими поверхностями электродов 341 и 342 обеспечивается большая площадь контакта в течение более долгого времени. Следовательно, происходит более интенсивный электролиз воды, проходящей по трубке 310, и образуется больше окислителей. В результате выходящая из трубки 310 вода будет обеззараженной. На фиг. 9 схематично показано строение электродной пары устройства по еще одному (четвертому) варианту осуществления предлагаемого изобретения. Как можно видеть на фиг. 9, устройство для получения обеззараженной воды по четвертому варианту осуществления предлагаемого изобретения имеет электролизный узел в виде электродной пары (состоящей из электродных узлов 430 и 440), конструкция которой отличается от конструкции электродной пары в рассмотренном ранее устройстве 100 по предлагаемому изобретению. Рассматриваемое устройство содержит отрицательный электродный узел 430,электрически соединенный с источником питания 420 через посредство катодной линии электропитания 421, и положительный электродный узел 440, электрически соединенный с источником питания 420 через посредство анодной линии электропитания 422. В состав отрицательного электродного узла 430 входят следующие компоненты: пара опорных стержней 431, выполненных из электропроводного материала, расположенных параллельно на расстоянии друг от друга и электрически соединенных с катодной линией электропитания 421, совокупность перекладин 432, соединяющих упомянутые опорные стержни 431, и совокупность выступов 433, выполненных на нижней поверхности упомянутых перекладин 432, имеющих цилиндрическую форму и предназначенных для концентрирования на них электрических зарядов, при этом на концах опорных стержней 431 снизу выполнены монтажные выступы 434, посредством которых обеспечивается поддержание заданного расстояния от положительного электродного узла 440. Аналогично, в состав положительного электродного узла 440 входят следующие компоненты: пара опорных стержней 441, выполненных из электропроводного материала, расположенных параллельно на расстоянии друг от друга и электрически соединенных с анодной линией электропитания 422, совокупность перекладин 442, соединяющих упомянутые опорные стержни 441, и совокупность выступов 443,выполненных на нижней поверхности упомянутых перекладин 442, имеющих цилиндрическую форму и предназначенных для концентрирования на них электрических зарядов, при этом на концах опорных стержней 441 сверху выполнены монтажные выемки 444, посредством которых обеспечивается поддержание заданного расстояния от отрицательного электродного узла 430. С целью предотвращения короткого замыкания между отрицательным электродным узлом 430 и- 11012222 положительным электродным узлом 440 между монтажными выступами 434 и монтажными выемками 444 установлены изолирующие прокладки (не показаны). В альтернативном варианте монтажные поверхности монтажных выступов 434 и монтажных выемок 444 с той же целью могут быть снабжены покрытием из изоляционного материала. При этом, когда монтажные выступы 434 введены в монтажные выемки 444, конец каждого из цилиндрических выступов 433 отрицательного электродного узла 430 находится на заданном расстоянии от конца соответствующего оппозитно расположенного цилиндрического выступа 443 положительного электродного узла 440, так что обеспечиваются условия для интенсивного электролиза по линиям тока между концами оппозитно расположенных цилиндрических выступов 433 и 434, относящихся к электродным узлам разной полярности. При вышеописанном конструктивном решении электродные узлы 430 и 440 устройства для получения обеззараженной воды по четвертому варианту предлагаемого изобретения, имеющие соответственно выступы 433 и 443, выполненные соответственно на перекладинах 432 и 442, могут быть легко получены литьем, при этом могут быть уменьшены потери электрических зарядов, а также могут быть уменьшены расходы, связанные с изготовлением. На фиг. 10 показан полученный на основе экспериментальных данных график, иллюстрирующий повышение содержания ионов хлора в процессе электролиза подсоленной воды при пропускании тока 2,2 А при напряжении 5 В через подсоленную воду с концентрацией соли 0,98% и рН 6,39. Как следует из эксперимента, графически проиллюстрированного на фиг. 10, процесс электролиза протекает более интенсивно в подсоленной воде, благодаря чему обеспечивается более эффективное обеззараживание воды. Если же пластинчатые электроды 141 и 142 соответственно снабжены, как описывалось выше, выступами 141 а и 142 а, на которых имеет место повышенная концентрация электрических зарядов, то процесс электролиза будет протекать еще более интенсивно, чем это проиллюстрировано на графике фиг. 10, и время обеззараживания воды, следовательно, будет гораздо короче. Таким образом, в настоящем изобретении помимо водопроводной и дистиллированной воды может использоваться также подсоленная вода. На фиг. 11-15 проиллюстрировано аэрозольное устройство для получения обеззараженной воды по одному из возможных вариантов осуществления предлагаемого изобретения. На фиг. 11 такое аэрозольное устройство для получения обеззараженной воды показано с разнесением деталей в аксонометрии; на фиг. 12 с разнесением деталей в аксонометрии показаны электролизный узел и блок автоматического регулирования, относящиеся к этому аэрозольному устройству; на фиг. 13 это аэрозольное устройство показано в аксонометрии в собранном виде; на фиг. 14 в аксонометрии показан установленный на перегородке между отсеками относящийся к этому аэрозольному устройству электролизный узел; а на фиг. 15 показан распылительный узел, относящийся к рассматриваемому устройству. Как можно видеть на фиг. 11-15, в состав аэрозольного устройства 100 для получения обеззараженной воды по предлагаемому изобретению входят следующие компоненты: контейнер 110, выполненный с возможностью содержания в нем воды, подлежащей электролизной обработке с целью обеззараживания, распылительный узел 120, выполненный с возможностью распыления полученной обеззараженной воды на рану или в полости носа, корпус 130, прикрепляемый к донной поверхности контейнера 110,несколько электролизных узлов 140, расположенных внутри корпуса 130 в отсеке, выполненном с возможностью поступления в него из контейнера 110 воды, подлежащей электролизной обработке с целью обеззараживания, блок автоматического регулирования 150, выполненный с возможностью регулирования работы электролизных узлов 140, и источник питания 160, выполненный с возможностью подачи электропитания на электролизные узлы 140. В состав контейнера 110 входят такие компоненты, как емкость 111, выполненная с возможностью содержания в ней воды, и герметизирующее кольцо 112, установленное в донной части емкости 111 с целью предотвращения утечки воды из емкости 111 наружу. Если велик риск заражения пораженной области загрязняющими веществами, то желательно в качестве исходной воды, подлежащей электролизной обработке с целью обеззараживания, использовать дистиллированную или очищенную воду, хотя в случае необходимости можно использовать и водопроводную или подпочвенную воду. Кроме того, водопроводная или подпочвенная вода может быть без проблем использована, если она прошла предварительную очистку в дополнительном контейнере, снабженном фильтром. Следует заметить, что для ускорения электролизной обработки воды с целью ее обеззараживания воду рекомендуется подсолить, при этом обеззараженная подсоленная вода наиболее эффективна для обработки полостей носа. Предпочтительный диапазон солености воды - от 0,75 до 1%,наиболее предпочтительное значение солености - 0,9%. В состав распылительного узла 120 входят такие компоненты, как корпус 121, выполненный с возможностью соединения с винтовым выступом 111 а, выполненным в верхней части емкости 111; всасывающая трубка 122, выполненная с возможностью прохождения по ней обеззараженной воды из емкости 111 наружу; распылитель 120, выполненный с возможностью распыления обеззараженной воды, поступившей на внешнюю поверхность корпуса 121; и камера вакуумирования 124, выполненная с возможностью создания всасывающего давления для подкачки обеззараженной воды из емкости 111 наружу. Чтобы осуществить распыление обеззараженной воды через распылительный узел 120, потребитель- 12012222 осуществляет нажатие головки аэрозольного устройства в направлении стрелки, показанной на фиг. 11,при этом в результате резко возникшего разрежения в камере вакуумирования 124 обеззараженная вода через всасывающую трубку 122 подкачивается к распылительному узлу 120 и распыляется через этот распылительный узел 120 в виде микроскопических капель. Этот принцип аэрозольного распыления известен из предшествующего уровня техники. Корпус 130 в своей верхней части снабжен наружной резьбой, соответствующей внутренней резьбе на внутренней поверхности емкости 111 в ее нижней части, при этом корпус 130 имеет первый отсек 131,в котором установлен электролизный узел 140, второй отсек 132, в котором размещены блок автоматического регулирования 150 и источник питания 160, и индикатор 134, выполненный с возможностью индицирования режима работы аэрозольного устройства 100. При этом первый отсек 131 выполнен с возможностью пропускания в свое внутреннее пространство содержащейся в контейнере 110 воды через отверстия 131 а, а второй отсек 132 герметично отгорожен от первого отсека 131, так что предотвращено проникновение воды из первого отсека 131 во второй отсек 132. При нажатии на рабочий переключатель 133 инициируется подача электропитания на электролизный узел 140, при этом подача электропитания осуществляется в течение предварительно заданного времени. Электролизный узел 140 прикреплен к перегородке 148 в пространстве первого отсека 131 посредством крепежных винтов 144 и электрически соединен с блоком автоматического регулирования 150,осуществляющим подачу на электролизный узел 140 электропитания и выдачу сигналов. Для обеспечения электрического соединения электролизного узла 140 с катодной линией 161 электропитания и анодной линией 162 электропитания, коммутируемыми посредством блока автоматического регулирования 150, в перегородке 148 выполнены сквозные отверстия (не показаны), используемые для монтажа электролизного узла 140. С целью предотвращения проникновения воды из первого отсека 131 во второй отсек 132 через упомянутые отверстия по периферии опорного фиксатора 148 на его нижней поверхности установлено резиновое герметизирующее уплотнение 148 а. В рассматриваемом варианте осуществления предлагаемого изобретения резиновое герметизирующее уплотнение 148 а выполнено в форме пластины на нижней поверхности перегородки 148, при этом диаметр этой пластины превышает внутренний диаметр первого отсека 131, в результате чего обеспечивается плотное прилегание резинового герметизирующего уплотнения 148 а к внутренней боковой поверхности первого отсека 131, благодаря чему предотвращается проникновение воды из первого отсека 131 во второй отсек 132. Поэтому диаметр d' перегородки 148 несколько меньше внутреннего диаметра d первого отсека 131, а водонепроницаемость обеспечивается за счет резинового герметизирующего уплотнения 148 а. Следует заметить, что резиновое герметизирующее уплотнение 148 а может быть выполнено не в виде пластины, а в виде кольца, охватывающего периферию перегородки 148. В различных вариантах осуществления предлагаемого изобретения электролизный узел 140 может быть выполнен в виде электролизных узлов 140, 240 или 340, описанных ранее при рассмотрении вариантов осуществления предлагаемого изобретения, проиллюстрированных на фиг. 3-9, при этом электроды могут быть ориентированы как горизонтально, так и вертикально. В состав блока автоматического регулирования 150 входят следующие компоненты: схемная плата 151; управляющая схема 152, выполненная с возможностью управления изменением направления электрического тока, питающего электролизный узел 140, в соответствии с рабочим режимом, индикатором 134, выполненным с возможностью индицирования режима работы, и подачей электропитания на электролизный узел 140 в течение предварительно заданного промежутка времени в соответствии с входным сигналом рабочего выключателя на схемной плате 151; батарейный отсек 153, выполненный с возможностью размещения в нем источника питания (батарейки) 160, обеспечивающего электропитание электролизного узла 140; нижняя пластинка 154, прикрепленная к нижней поверхности схемной платы 151; и съемная батарейная крышка 155, выполненная с возможностью закрывать отверстие 154 а в нижней пластинке 154. В рассматриваемом варианте осуществления предлагаемого изобретения по периферии схемной платы 151 выполнена вертикальная выступающая кверху боковая стенка 151 а, при этом верхняя поверхность (т.е. кромка) этой боковой стенки 151 а находится в контакте с потолком 132 а второго отсека 132 или с резиновым герметизирующим уплотнением 148 а, с образованием, тем самым, второго отсека 132 для установки между схемной платой 151 и перегородкой 148 управляющей схемы 152. Т.е. пространство между основанием схемной платы 151 и потолком 132 а второго отсека 132 оказывается подготовленным для установки управляющей схемы 152. После этого закреплением крепежного винта 156 в монтажном отверстии 151b в схемной плате 151 с прохождением сквозь отверстие 155b в нижней пластинке 154 установка блока автоматического регулирования 150 и источника питания 160 в корпусе 130 завершается. Блок автоматического регулирования 150, рабочий переключатель 133 и индикатор 134 соединены посредством сигнального проводника 133 а. В составе устройства по рассматриваемому варианту осуществления предлагаемого изобретения имеется металлическая пластинка 155 а, служащая проводником в- 13012222 цепи источника питания 160. Блок автоматического регулирования 150 соединен с металлической пластинкой 155 а посредством еще одного сигнального проводника. Источник питания 160 представляет собой батарейку, имеющую положительный электрод 161 и отрицательный электрод 162. Электропитание от положительного электрода 161 и отрицательного электрода 162 источника питания 160 поступает на электролизный узел 140. А именно, когда электролизный узел 140 установлен в первом отсеке 131 и при этом схемная плата 151 и нижняя пластинка 154 закреплены посредством крепежного винта 156, положительный электрод 161 и отрицательный электрод 162 источника питания 160 соединены с соответствующими выводами электролизного узла 140, в результате чего и обеспечивается электропитание электролизного узла 140 от источника питания 160, в качестве которого используется батарейка. Что касается распылительного узла, то он может представлять собой распылительный узел 120, показанный на фиг. 15(а), который выполнен с возможностью регулирования направления распыления, для чего он снабжен поворотной головкой 123, или же ему может быть придан вид показанного на фиг. 15(b) распылительного узла 120', который выполнен с возможностью распыления только в одном направлении,для чего он снабжен распылительным отверстием 123'. Когда распылительный узел не используется, он может быть закрыт колпачком 120" (см. фиг. 15(с, благодаря которому предотвращается вытекание обеззараженной воды или воды из емкости 111 наружу. Имеющее вышеописанную конструкцию устройство 100 для получения обеззараженной воды собирают следующим образом. Корпус 130 соединяют с емкостью 111, выполненной из пластмассы, при этом между ними устанавливают герметизирующее кольцо 112. Затем в первый отсек 131 через открытую сторону в нижней области корпуса 130 вводят электролизный узел 140. Затем, при условии, что схемная плата 151 установлена во втором отсеке 132, схемную плату 151 вместе с приложенной к ней нижней пластинкой 154, к которой схемная плата 151 прикреплена, прикрепляют к корпусу 130 посредством крепежного винта 156. При этом положительный электрод 161 и отрицательный электрод 162 источника питания 160 соединяют с соответствующими выводами электролизного узла 140, благодаря чему обеспечивается возможность подачи электропитания от источника питания 160 на электролизный узел 140. Когда платиновое покрытие электродных пластин 141 и 142 электролизного узла 140 изнашивается,электролизный узел 140 подлежит замене. Для этого устройство 100 для получения обеззараженной воды разбирают в порядке, обратном порядку сборки, отделяют опорный фиксатор 143, на котором установлен электролизный узел 140, от перегородки 148 и заменяют электролизный узел 140. Далее описывается принцип работы устройства для получения обеззараженной воды по предлагаемому изобретению. Изготовитель обеззараженной воды заранее, до поставки устройства 100 для получения обеззараженной воды на рынок, прикидывает оптимальную продолжительность времени, требуемого для получения обеззараженной воды в емкости 111, и задает это время управляющей схеме 152, в которой происходит запоминание этого параметра. После покупки устройства 100 для получения обеззараженной воды с целью стерилизации раны или обеззараживания полостей носа с помощью обеззараженной воды, получаемой на месте, потребитель заливает в емкость 111 относительно чистую воду, например водопроводную воду или подпочвенную воду. Затем, вскрыв солевую капсулу (не показана), содержащую соляной раствор достаточной концентрации, чтобы получить нормальный физиологический раствор с соленостью 0,9%, потребитель перемешивает содержимое солевой капсулы с водой, залитой в емкость 111, которая в результате перемешивания принимает соленость нормального физиологического раствора, т.е. приблизительно 0,9%. В другом варианте может быть использован нормальный физиологический раствор, приобретенный на рынке. После этого потребитель, для инициации процесса обеззараживания воды в емкости 111, нажимает рабочий переключатель 133, в результате чего только в течение предварительно заданного промежутка времени в корпусе 130 обеспечивается электрическое соединение положительного электрода 161 и отрицательного электрода 162 источника питания 160 с соответствующими выводами электролизного узла 140. При этом на индикаторе 134 индицируется визуальный сигнал устройство работает, что свидетельствует о том, что на электролизный узел 140 подается электропитание. Если же в емкости 111 вода отсутствует, то ввиду отсутствия проводящей среды между отрицательными электродами 141 и положительными электродами 142 электродного узла 140 электрического тока в цепи не будет. В течение заданного промежутка времени при подаче электропитания на электролизный узел имеет место активный электролиз, результатом которого является скорое образование окислителей, при этом посредством установленного в корпусе 130 вентилятора принудительной циркуляции (не показан) осуществляется принудительная циркуляция воды, вытекающей в емкость 111 из первого отсека 131. В то же самое время с целью отвода тепла от электролизного узла 140, вблизи его ребер (не показаны) установлен вентилятор (не показан), при вращении которого обеспечивается отвод горячего воздуха наружу через вентиляционные отверстия (не показаны), выполненные в корпусе 130.- 14012222 По завершении процесса обеззараживания воды (по истечении заданного времени подачи электропитания на электролизный узел 140) с помощью окислителей, образование которых имело место в процессе электролиза в течение заданного времени, на индикаторе 134 появляется визуальный сигнал работа закончена. Теперь пользователь может распылять обеззараженную воду по своему желанию. Или же он может сохранить полученную обеззараженную воду впрок, для чего нужно снять с устройства 100 для получения обеззараженной воды распылительный узел 120 (или 120') и надеть на устройство с целью предотвращения попадания в корпус 130 наружного воздуха крышку 120". При этом полученная обеззараженная вода может храниться, оставаясь обеззараженной и чистой в течение относительно долгого времени. Особенностью одного из вариантов осуществления предлагаемого изобретения является то, что, когда пользователь пожелает в очередной раз воспользоваться устройством по предлагаемому изобретению для получения обеззараженной воды после того, как он уже пользовался им для этого от одного до десяти раз, при включении устройства произойдет перемена полярности электропитания электролизного узла, т.е. положительный электрод 161 источника питания 160 будет электрически соединен с электродами электролизного узла 140, которые до этого были отрицательными, а отрицательный электрод 162 источника питания 160 будет электрически соединен с электродами электролизного узла 140, которые до этого были положительными. Благодаря этой функции обеспечивается возможность поддержания электродов электролизного узла 140 чистыми, без осадка, накапливающегося при электролизе. Кроме того, в некоторых вариантах осуществления предлагаемого изобретения может быть предусмотрена возможность распознавания количества нажатий рабочего переключателя 133 в зависимости от того, нажат он один раз или два раза подряд, промежуток времени, в течение которого на электролизный узел 140 подается электропитание, будет различным. Дело в том, что для электролизного обеззараживания обычной воды требуется больше времени, чем для обеззараживания воды подсоленной, поэтому потребителю предоставлена возможность выбора длительности обеззараживающей электролизной обработки в зависимости от типа воды, что обеспечивается количеством нажатий (одно или два подряд) на рабочий переключатель 133. В альтернативных вариантах осуществления предлагаемого изобретения тот же эффект может быть достигнут не разной продолжительностью электролизной обработки, а подачей электропитания, в зависимости от типа воды, на все элементы электролизного узла 30 или только на часть из них. Другими словами, как можно видеть на фиг. 12, в аэрозольном устройстве 100 для получения обеззараженной воды по одному из вариантов осуществления предлагаемого изобретения используется принцип электролиза, когда положительный электрод 141 и отрицательный электрод 142 находятся на некотором расстоянии друг от друга в среде воды 111, содержащейся в контейнере 110, и в этой воде при поступлении к упомянутым электродам через линию 161 электропитания от источника питания 160 индуцируется электролиз, в процессе которого генерируются такие окислители, как, например, озон (О 3) и радикалы гидроксила (OH), которые нейтрализуют бактерии и вирусы. В частности, по одному из вариантов осуществления предлагаемого изобретения электролизный узел 140 может быть выполнен в виде электролизных узлов 140, 240 или 340, описанных ранее при рассмотрении вариантов осуществления предлагаемого изобретения, проиллюстрированных на фиг. 3-9. В рассматриваемом варианте осуществления предлагаемого изобретения, как можно видеть на фиг. 12, устройство 100, имеющее электролизный узел 140, содержит контейнер 110, выполненный с возможностью содержания в нем воды 111, электролизный узел 140, прикрепленный к основанию контейнера 110, и источник питания 160, от которого электропитание подается на электролизный узел 140. Электропитание от источника питания 160 может представлять собой постоянный ток, полученный выпрямлением переменного тока, или же это может быть постоянный ток от батарейки. Катодная линия 161 электропитания, отходящая от источника питания 160, соединена с отрицательными пластинчатыми электродами 141, а анодная линия 162 электропитания, отходящая от источника питания 160, соединена с положительными пластинчатыми электродами 142. Как можно видеть на фиг. 3-6, электролизный узел 140 содержит отрицательные пластинчатые электроды 141, рабочие (т.е. участвующие в электролизе) поверхности которых снабжены большим количеством выступов 141 а отрицательных электродов, положительные пластинчатые электроды 142, рабочие (т.е. участвующие в электролизе) поверхности которых снабжены большим количеством выступов 142 а положительных электродов, и опорный фиксатор 143, прикрепленный к донной части контейнера 100 и выполненный с возможностью фиксации на нем отрицательных пластинчатых электродов 141 и положительных пластинчатых электродов 142 с помощью крепежных винтов, установленных с прохождением сквозь отверстия 143 а, выполненные в опорном фиксаторе 143. В рассматриваемом варианте осуществления предлагаемого изобретения отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142 установлены на опорном фиксаторе 142 таким образом, что расстояние между обращенными друг к другу рабочими поверхностями В каждого пластинчатого отрицательного электрода 141 и ближайшего к нему пластинчатого положительного электрода 142 равно d1, и на этих рабочих поверхностях электродов той и другой полярности выполнены конические выступы 141 а и 142 а соответственно, при этом на обращенных друг к другу рабочих поверх- 15012222 ностях В соседних электродов разной полярности напротив каждого конического выступа 141 а расположен соответствующий конический выступ 142 а, так что расстояние между концами А оппозитно расположенных конических выступов равно d1, в результате чего на вершинах конических выступов 141 а и 142 а обеспечивается повышенная концентрация электрических зарядов, благодаря чему обеспечивается интенсификация электролиза по линиям тока между оппозитно расположенными коническими выступами 141 а и 142 а, относящимися к отрицательным пластинчатым электродам 141 и положительным пластинчатым электродам 142 соответственно. Кроме того, с целью дальнейшей интенсификации электролиза конические выступы 141 а отрицательных электродов 141 и конические выступы 142 а положительных электродов 142 покрыты более толстым слоем платины, чем остальная поверхность электродов. Как можно видеть на фиг. 4, опорный фиксатор 143 снабжен фиксирующими пазами 1431, предназначенными для фиксации отрицательных пластинчатых электродов 141, и фиксирующими пазами 1432,предназначенными для фиксации положительных пластинчатых электродов 142. Как можно видеть на фиг. 7, внутри опорного фиксатора 143 фиксирующие пазы 1431, предназначенные для фиксации отрицательных пластинчатых электродов 141, электрически соединены с катодной линией 161 электропитания, а фиксирующие пазы 1432, предназначенные для фиксации положительных пластинчатых электродов 142, электрически соединены с анодной линией 162 электропитания, так что возможность подачи электропитания на пластинчатые электроды 141 и 142 обеспечивается простой установкой пластинчатых электродов 141 и 142 в выполненные в опорном фиксаторе 143 фиксирующие пазы 1431 и 1432 соответственно. На фиг. 4 линии электропитания 161 и 162 для удобства показаны сбоку, однако реально электропитание подается после установки проводов 161 и 162, как показано на фиг. 12. Когда платиновое покрытие пластинчатых электродов 141 и 142 окажется израсходованным, замена их на новые пластинчатые электроды 141 и 142 может быть легко осуществлена простым извлечением старых электродов 141 и 142 из соответствующих фиксирующих пазов 1431 и 1432 и установкой в эти фиксирующие пазы новых пластинчатых электродов 141 и 142. Таким образом, благодаря такому техническому решению обеспечивается непрерывность использования аэрозольного устройства 100 для получения обеззараженной воды по предлагаемому изобретению. Далее описывается устройство 100, снабженное электролизным узлом. При получении обеззараженной воды с помощью устройства 100 потребитель сначала наполняет водопроводной водой 111 контейнер 110, после чего обеспечивается подача электропитания от источника питания 160, так что возникает электрическое напряжение в фиксирующих пазах 1431, в которых установлены отрицательные пластинчатые электроды 141, и в фиксирующих пазах 1432, в которых установлены положительные пластинчатые электроды 142. При этом электропитание подается в целом на отрицательные пластинчатые электроды 141 и положительные пластинчатые электроды 142, но электрические заряды концентрируются на выступах 141 а и 142 а, выполненных на участвующих в электролизе поверхностях отрицательных пластинчатых электродов 141 и положительных пластинчатых электродов 142 соответственно. Поэтому между оппозитно расположенными выступами 141 а и 142 а электродов разной полярности будет происходить интенсивный электролиз собразованием большого количества таких окислителей, как озон (О 3), перекись водорода (Н 2 О 2), хлорноватистая кислота (HOCl), радикалы гидроксила (OH-) и другие, под действием которых в течение короткого времени происходит уничтожение вирусов и бактерий и очистка воды от примесей и загрязнений. Основными частями устройства 100 являются только контейнер и содержащиеся в нем пластинчатые электроды 141 и 142, снабженные выступами 141 а и 142 а соответственно, поэтому ему могут быть приданы размеры, обеспечивающие портативность. При этом в состав устройства 100 могут быть включены блок автоматического регулирования и таймер, с помощью которых обеспечивается возможность проведения электролиза в течение предварительно заданного времени. Электролизный узел устройства, проиллюстрированного на фиг. 12, может иметь конструкцию, которая в виде поперечного сечения этого электролизного узла проиллюстрирована на фиг. 7. В этом варианте осуществления предлагаемого изобретения на рабочих поверхностях пластинчатых электродов 241 и 242 выполнены пластины-отростки 2411 и 2421 соответственно, рабочие поверхности которых, в свою очередь, снабжены выступами 2411 а и 2421 а соответственно, при этом каждому выступу 2411 а, относящемуся к пластине-отростку 2411 пластинчатого отрицательного электрода 241, соответствует расположенный напротив него выступ 2411 а, относящийся к пластине-отростку 2421 пластинчатого положительного электрода 242, и расстояние между оппозитно расположенными выступами 2411 а и 2421 а короче, чем между рабочими поверхностями соседних отрицательных электродов 241 и положительных электродов 242. Преимуществом такого технического решения является то, что благодаря увеличенной площади участвующих в электролизе поверхностей обеспечивается возможность получения обеззараженной воды в более короткий срок. В другом варианте осуществления предлагаемого изобретения электролизный узел устройства,проиллюстрированного на фиг. 12, может иметь конструкцию, которая проиллюстрирована на фиг. 9. В отличие от электролизного узла 140, показанного на фиг. 3, электролизный узел, иллюстрируемый на- 16012222 фиг. 9, представляет собой электродную пару, состоящую из отрицательного электродного узла 430,электрически соединенного с источником питания 420 через посредство катодной линии электропитания 421, и положительного электродного узла 440, электрически соединенного с источником питания 420 через посредство анодной линии электропитания 422. В состав отрицательного электродного узла 430 входят следующие компоненты: пара опорных стержней 431, расположенных на расстоянии друг от друга и электрически соединенных с катодной линией электропитания 421; совокупность перекладин 432, соединяющих упомянутые опорные стержни 431; и совокупность выступов 433, выполненных на нижней поверхности упомянутых перекладин 432,имеющих цилиндрическую форму и предназначенных для концентрирования на них электрических зарядов; при этом на концах опорных стержней 431 снизу выполнены монтажные выступы 434, посредством которых обеспечивается поддержание заданного расстояния от положительного электродного узла 440. В состав положительного электродного узла 440 входят следующие компоненты: пара опорных стержней 441, расположенных на расстоянии друг от друга и электрически соединенных с анодной линией электропитания 422; совокупность перекладин 442, соединяющих упомянутые опорные стержни 441; и совокупность выступов 443, выполненных на нижней поверхности упомянутых перекладин 442,имеющих цилиндрическую форму и предназначенных для концентрирования на них электрических зарядов; при этом на концах опорных стержней 441 сверху выполнены монтажные выемки 444, посредством которых обеспечивается поддержание заданного расстояния от отрицательного электродного узла 430. При таком конструкционном решении электродные узлы 430 и 440 аэрозольного устройства для получения обеззараженной воды по четвертому варианту предлагаемого изобретения, имеющие соответственно выступы 433 и 443, выполненные соответственно на перекладинах 432 и 442, могут быть легко получены литьем, при этом могут быть уменьшены потери электрических зарядов, а также могут быть уменьшены расходы, связанные с изготовлением. Кроме того, как можно видеть на фиг. 10, процесс электролиза протекает более интенсивно в подсоленной воде, так что аэрозольное устройство по предлагаемому изобретению может быть рассчитано на обеззараживание и распыление воды с соленостью 0,9%. Кроме того, пластинчатые электроды 141 и 142 снабжены выступами 141 а и 142 а соответственно, поэтому время обеззараживания воды будет еще короче, так как процесс электролиза будет протекать более интенсивно. Таким образом, в настоящем изобретении помимо водопроводной и дистиллированной воды может использоваться с еще больше эффективностью также подсоленная вода. Предлагаемое изобретение может быть осуществлено в нескольких вариантах осуществления без отхода от духа изобретения и его сущности. Должно быть понятно также, что рассмотренные выше варианты осуществления предлагаемого изобретения не ограничены их конкретными рассмотренными деталями, если только другое не оговорено особо, напротив, они должны пониматься широко, насколько позволяет дух изобретения и его объем, определенный формулой изобретения, поэтому все разновидности и модификации, удовлетворяющие условиям, заданным формулой изобретения, или эквивалентным условиям, предполагаются охватываемыми формулой изобретения. Например, в некоторых иллюстративных примерах осуществления предлагаемого изобретения выступы электродов представлены по форме как столбики, выполненные с возможностью концентрирования электрических зарядов, однако для этой цели выступы не обязательно должны иметь форму столбиков, а могут иметь любую форму, при которой обеспечивается концентрирование электрических зарядов. Промышленная применимость Реализация аэрозольного устройства для получения обеззараженной воды по предлагаемому изобретению не ограничивается малогабаритным исполнением, когда устройство используется, например,для впрыскивания обеззараженной воды в полости носа, аэрозольное устройство для получения обеззараженной воды по предлагаемому изобретению может быть реализовано также в крупногабаритном исполнении с возможностью получения больших количеств обеззараженной воды для последующего распыления. Контейнер, относящийся к устройству по предлагаемому изобретению, может располагаться в любом месте, например в лечебном учреждении, а обеззараженная вода, содержащаяся в контейнере,должна разноситься в разные палаты и кабинеты, к операционным столам и т.д., где она может использоваться для нужд пациентов, в том числе с использованием распылительного узла, относящегося к устройству по предлагаемому изобретению. Кроме того, как должно быть очевидно для среднего специалиста в данной отрасли, объем предлагаемого изобретения в части конструкции электродов не ограничивается примерами, проиллюстрированными на прилагаемых чертежах, а распространяется на электроды любого типа, обеспечивающие возможность проведения электролитической обработки воды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для получения обеззараженной воды, включающее следующие компоненты: контейнер с емкостью для содержания в ней воды; по меньшей мере один электролизный узел, включающий отрицательный электрод, расположенный внутри контейнера, и положительный электрод, расположенный внутри контейнера на расстоянии и напротив отрицательного электрода, при этом положительный электрод выполнен в виде пластины и снабжен совокупностью выступов положительного электрода, отрицательный электрод выполнен в виде пластины и снабжен совокупностью выступов отрицательного электрода, расположенных напротив выступов положительного электрода; и источник питания, выполненный с возможностью подачи электропитания постоянного тока на электролизный узел, погруженный в воду. 2. Устройство по п.1, в котором нижние части выступов положительного электрода расположены на расстоянии друг от друга и нижние части выступов отрицательного электрода расположены на расстоянии друг от друга. 3. Устройство по п.1, в котором обеззараживаемая вода - это солевой раствор. 4. Устройство по п.1, в котором выступы отрицательного электрода и выступы положительного электрода имеют форму, выбранную из следующего перечня: конус с острой вершиной, столбик. 5. Устройство по п.1, в котором выступы отрицательного электрода и выступы положительного электрода выполнены из одного из материалов, выбранных из следующего перечня: платина, титан,уголь, или же снабжены покрытием из одного из этих материалов. 6. Устройство по п.1, в котором выступы отрицательного электрода или выступы положительного электрода выполнены заменяемыми. 7. Устройство по п.1, в котором источник питания содержит по меньшей мере одну батарейку, при этом устройство реализовано в портативном исполнении. 8. Устройство по п.1, дополнительно включающее резервуар, выполненный с возможностью размещения в нем по меньшей мере одной порции соли, величины которой достаточно для придания содержащейся в резервуаре воде концентрации нормального физиологического раствора. 9. Устройство для получения обеззараженной воды, включающее следующие компоненты: трубку; по меньшей мере один электродный узел, имеющий отрицательный электрод, расположенный в упомянутой трубке, и положительный электрод, отделенный от отрицательного электрода и расположенный в контейнере напротив отрицательного электрода, при этом положительный электрод выполнен в виде пластины и снабжен совокупностью выступов положительного электрода, отрицательный электрод выполнен в виде пластины и снабжен совокупностью выступов отрицательного электрода, расположенных напротив выступов положительного электрода, при этом нижние части выступов положительного электрода расположены на расстоянии друг от друга и нижние части выступов отрицательного электрода расположены на расстоянии друг от друга; и источник питания, выполненный с возможностью подачи электропитания постоянного тока на отрицательный и положительный электроды. 10. Устройство по п.9, в котором обеззараживаемая вода выбрана из следующего перечня: водопроводная вода, подпочвенная вода, дистиллированная вода. 11. Портативное устройство для получения обеззараженной воды, содержащее следующие компоненты: контейнер, выполненный с возможностью содержания в нем солевого раствора, полученного перемешиванием соли с водой, при этом вода выбрана из следующего перечня: водопроводная вода, подпочвенная вода, дистиллированная вода; по меньшей мере один электролизный узел, имеющий отрицательный электрод, расположенный внутри контейнера, и положительный электрод, расположенный внутри контейнера, отделенный от отрицательного электрода и расположенный напротив отрицательного электрода; и автономный источник питания, выполненный с возможностью подачи на электролизный узел электропитания постоянного тока. 12. Портативное устройство по п.11, в котором положительный электрод выполнен в виде пластины и снабжен совокупностью выступов положительного электрода, отрицательный электрод выполнен в виде пластины и снабжен совокупностью выступов отрицательного электрода, расположенных напротив выступов положительного электрода, при этом нижние части выступов положительного электрода расположены на расстоянии друг от друга и нижние части выступов отрицательного электрода расположены на расстоянии друг от друга. 13. Портативное устройство по любому из пп.11 или 12, в котором отрицательный электрод снабжен совокупностью выступов, расположенных на поверхностях отрицательного электрода, а положительный электрод снабжен совокупностью выступов, расположенных на поверхностях положительного- 18012222 электрода, которые расположены оппозитно по отношению к выступам отрицательного электрода, с обеспечением, тем самым, условий для образования множественных линий электрического тока между соответствующими выступами отрицательного электрода и выступами положительного электрода. 14. Портативное устройство по любому из пп.11 или 12, дополнительно содержащее подающее устройство для подачи обеззараженного солевого раствора на области человеческого тела, при этом упомянутое подающее устройство содержит трубку, конец которой погружен в солевой раствор, с обеспечением возможности подачи через эту трубку обеззараженного солевого раствора к органам человеческого тела. 15. Портативное устройство по любому из пп.11 или 12, дополнительно содержащее кнопку для включения подачи электропитания постоянного тока к электролизному узлу на предварительно заданный промежуток времени. 16. Портативное устройство по любому из пп.11 или 12, в котором солевой раствор - это нормальный физиологический раствор. 17. Портативное устройство по п.16, в котором нормальный физиологический раствор получен путем введения соли, взятой из порции соли, величины которой достаточно для придания содержащейся в резервуаре воде концентрации нормального физиологического раствора. 18. Портативное устройство по п.13, в котором выступы отрицательного электрода и выступы положительного электрода выполнены из одного из материалов, выбранных из следующего перечня: платина, титан, уголь, или же снабжены покрытием из одного из этих материалов. 19. Портативное устройство по п.13, в котором толщина покрытия, которым снабжены выступы отрицательного электрода и выступы положительного электрода, больше, чем толщина покрытия на остальной поверхности отрицательных электродов и положительных электродов.
