Регулируемый узел привода инструмента
Номер патента: 13203
Опубликовано: 30.04.2010
Авторы: Тэрнер Дерик М.Джи, Бейли Кевин Джон, Кастонгей Жан, Милльсон Эндру Даглес
Формула / Реферат

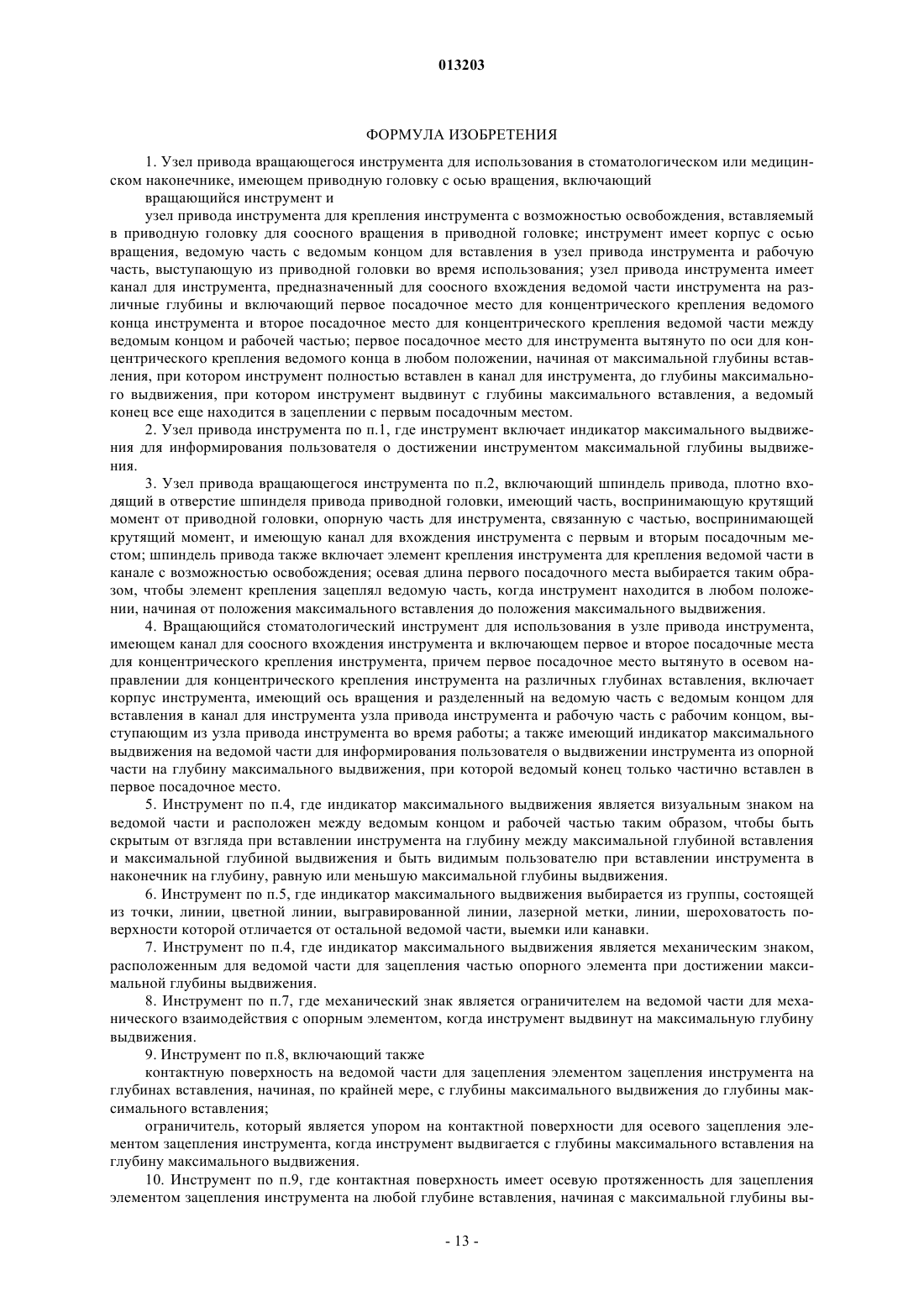

1. Узел привода вращающегося инструмента для использования в стоматологическом или медицинском наконечнике, имеющем приводную головку с осью вращения, включающий
вращающийся инструмент и
узел привода инструмента для крепления инструмента с возможностью освобождения, вставляемый в приводную головку для соосного вращения в приводной головке; инструмент имеет корпус с осью вращения, ведомую часть с ведомым концом для вставления в узел привода инструмента и рабочую часть, выступающую из приводной головки во время использования; узел привода инструмента имеет канал для инструмента, предназначенный для соосного вхождения ведомой части инструмента на различные глубины и включающий первое посадочное место для концентрического крепления ведомого конца инструмента и второе посадочное место для концентрического крепления ведомой части между ведомым концом и рабочей частью; первое посадочное место для инструмента вытянуто по оси для концентрического крепления ведомого конца в любом положении, начиная от максимальной глубины вставления, при котором инструмент полностью вставлен в канал для инструмента, до глубины максимального выдвижения, при котором инструмент выдвинут с глубины максимального вставления, а ведомый конец все еще находится в зацеплении с первым посадочным местом.
2. Узел привода инструмента по п.1, где инструмент включает индикатор максимального выдвижения для информирования пользователя о достижении инструментом максимальной глубины выдвижения.
3. Узел привода вращающегося инструмента по п.2, включающий шпиндель привода, плотно входящий в отверстие шпинделя привода приводной головки, имеющий часть, воспринимающую крутящий момент от приводной головки, опорную часть для инструмента, связанную с частью, воспринимающей крутящий момент, и имеющую канал для вхождения инструмента с первым и вторым посадочным местом; шпиндель привода также включает элемент крепления инструмента для крепления ведомой части в канале с возможностью освобождения; осевая длина первого посадочного места выбирается таким образом, чтобы элемент крепления зацеплял ведомую часть, когда инструмент находится в любом положении, начиная от положения максимального вставления до положения максимального выдвижения.
4. Вращающийся стоматологический инструмент для использования в узле привода инструмента, имеющем канал для соосного вхождения инструмента и включающем первое и второе посадочные места для концентрического крепления инструмента, причем первое посадочное место вытянуто в осевом направлении для концентрического крепления инструмента на различных глубинах вставления, включает корпус инструмента, имеющий ось вращения и разделенный на ведомую часть с ведомым концом для вставления в канал для инструмента узла привода инструмента и рабочую часть с рабочим концом, выступающим из узла привода инструмента во время работы; а также имеющий индикатор максимального выдвижения на ведомой части для информирования пользователя о выдвижении инструмента из опорной части на глубину максимального выдвижения, при которой ведомый конец только частично вставлен в первое посадочное место.

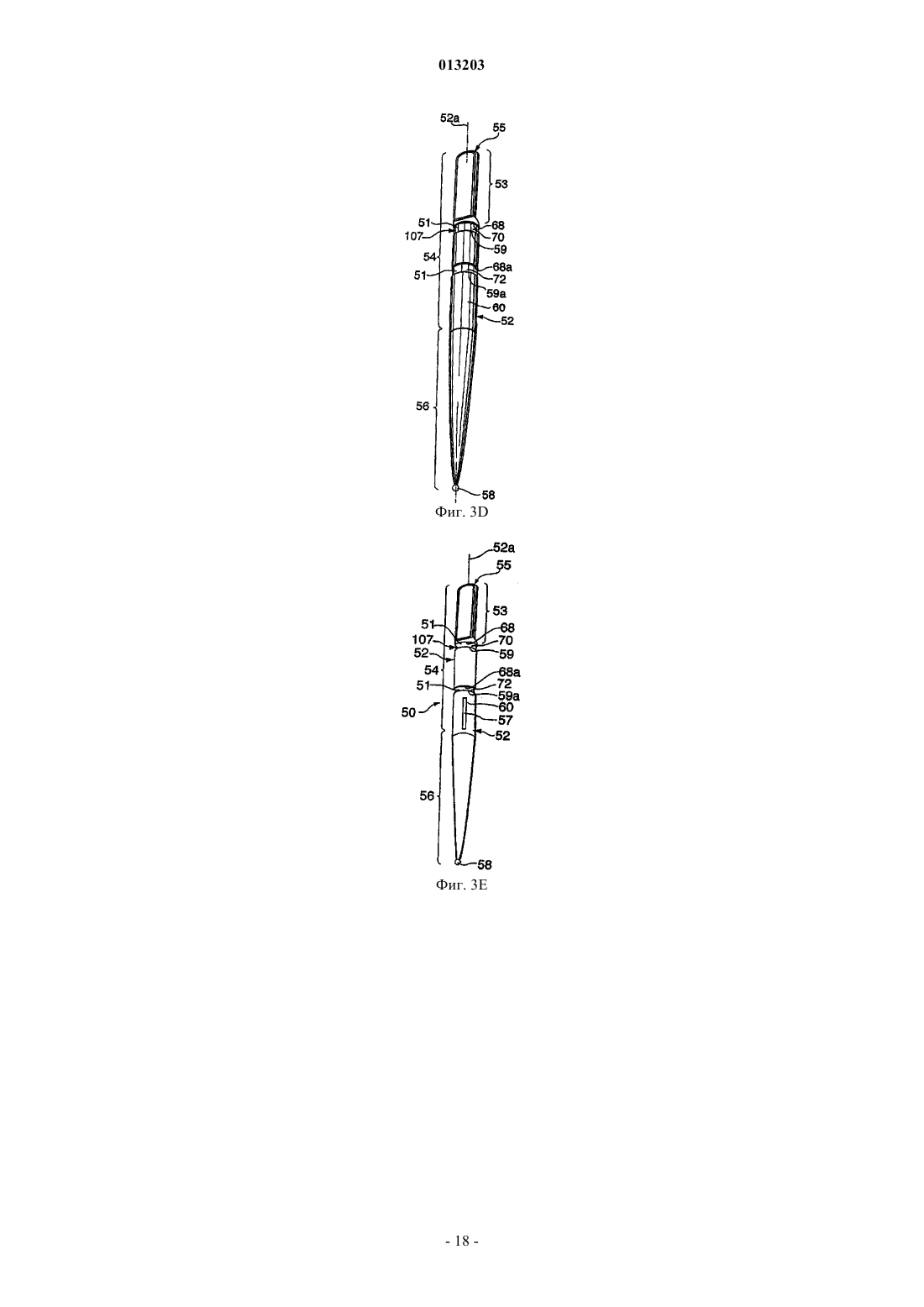

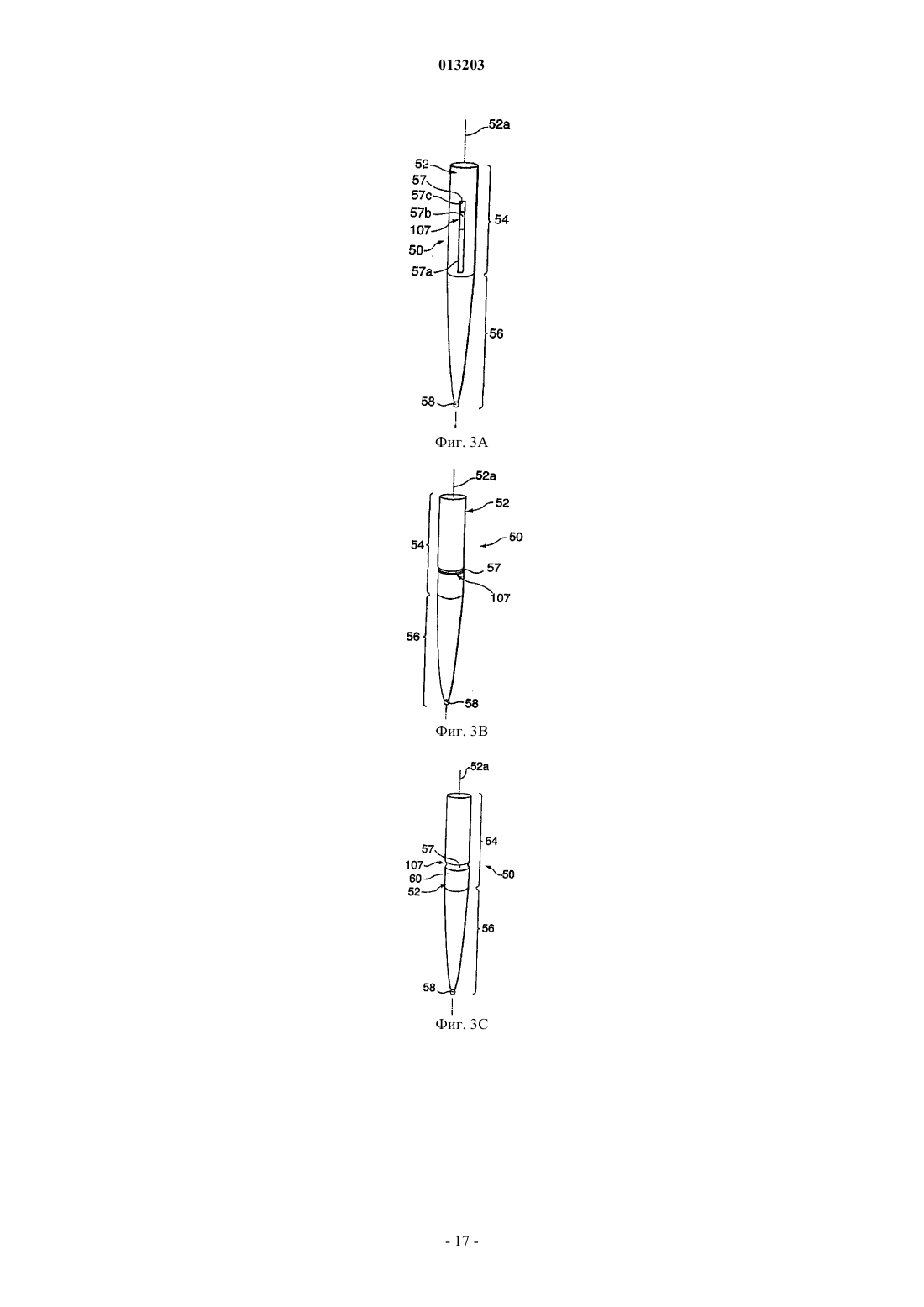

5. Инструмент по п.4, где индикатор максимального выдвижения является визуальным знаком на ведомой части и расположен между ведомым концом и рабочей частью таким образом, чтобы быть скрытым от взгляда при вставлении инструмента на глубину между максимальной глубиной вставления и максимальной глубиной выдвижения и быть видимым пользователю при вставлении инструмента в наконечник на глубину, равную или меньшую максимальной глубины выдвижения.
6. Инструмент по п.5, где индикатор максимального выдвижения выбирается из группы, состоящей из точки, линии, цветной линии, выгравированной линии, лазерной метки, линии, шероховатость поверхности которой отличается от остальной ведомой части, выемки или канавки.
7. Инструмент по п.4, где индикатор максимального выдвижения является механическим знаком, расположенным для ведомой части для зацепления частью опорного элемента при достижении максимальной глубины выдвижения.
8. Инструмент по п.7, где механический знак является ограничителем на ведомой части для механического взаимодействия с опорным элементом, когда инструмент выдвинут на максимальную глубину выдвижения.
9. Инструмент по п.8, включающий также
контактную поверхность на ведомой части для зацепления элементом зацепления инструмента на глубинах вставления, начиная, по крайней мере, с глубины максимального выдвижения до глубины максимального вставления;
ограничитель, который является упором на контактной поверхности для осевого зацепления элементом зацепления инструмента, когда инструмент выдвигается с глубины максимального вставления на глубину максимального выдвижения.
10. Инструмент по п.9, где контактная поверхность имеет осевую протяженность для зацепления элементом зацепления инструмента на любой глубине вставления, начиная с максимальной глубины выдвижении до максимальной глубины вставления.
11. Инструмент по п.8, где индикатор максимального выдвижения является защелкой на ведомой части, а ограничитель является упором, выдающимся радиально наружу от контактной поверхности.
12. Инструмент по п.11, где упор выступает радиально наружу от контактной поверхности под тупым углом к оси вращения.
13. Инструмент по п.11, где защелка является кольцевой канавкой, а упор является боковой стенкой канавки.
14. Инструмент по п.8, где упор является кольцевым выступом, направленным радиально наружу от контактной поверхности.

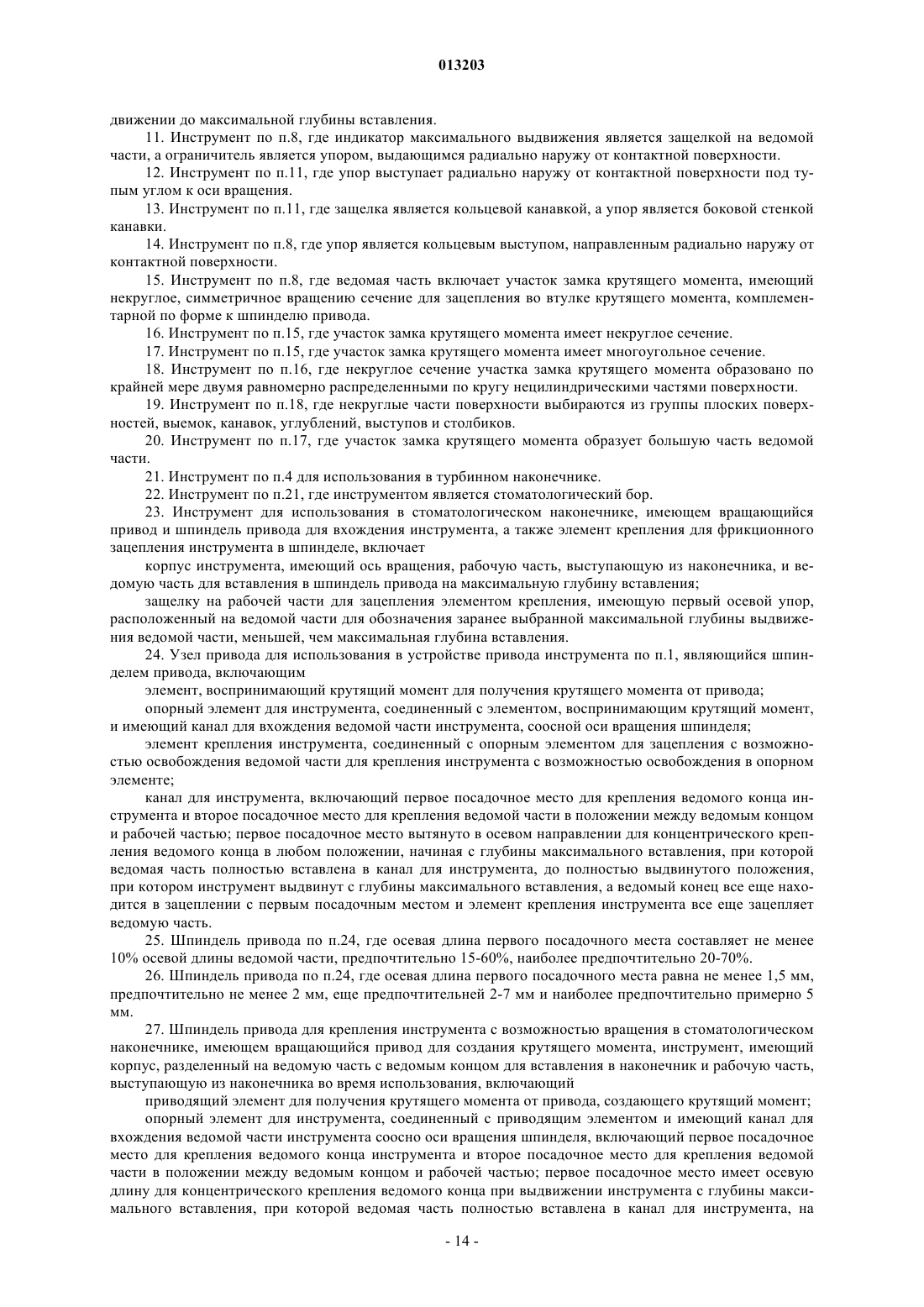

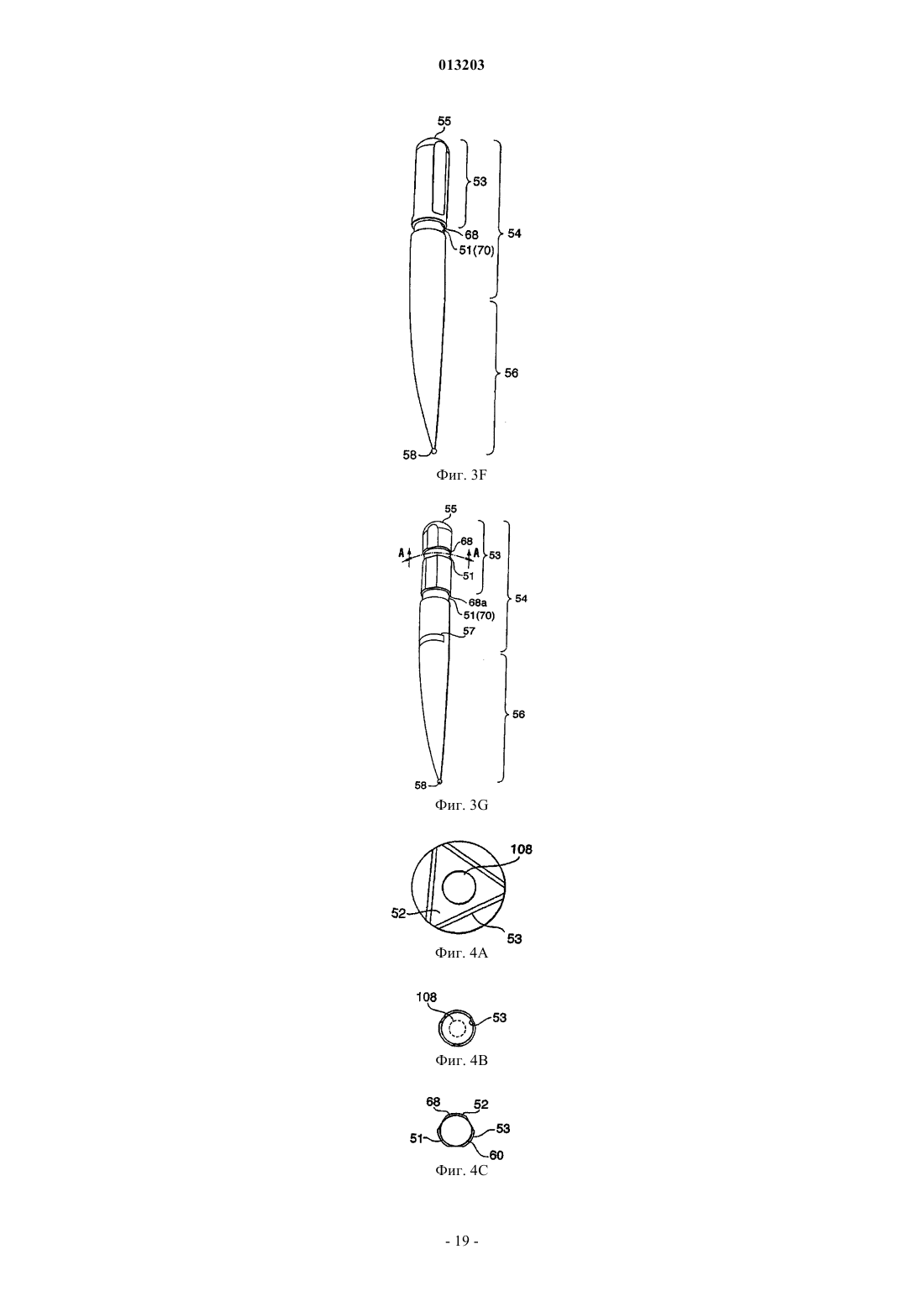

15. Инструмент по п.8, где ведомая часть включает участок замка крутящего момента, имеющий некруглое, симметричное вращению сечение для зацепления во втулке крутящего момента, комплементарной по форме к шпинделю привода.
16. Инструмент по п.15, где участок замка крутящего момента имеет некруглое сечение.
17. Инструмент по п.15, где участок замка крутящего момента имеет многоугольное сечение.
18. Инструмент по п.16, где некруглое сечение участка замка крутящего момента образовано по крайней мере двумя равномерно распределенными по кругу нецилиндрическими частями поверхности.
19. Инструмент по п.18, где некруглые части поверхности выбираются из группы плоских поверхностей, выемок, канавок, углублений, выступов и столбиков.
20. Инструмент по п.17, где участок замка крутящего момента образует большую часть ведомой части.
21. Инструмент по п.4 для использования в турбинном наконечнике.
22. Инструмент по п.21, где инструментом является стоматологический бор.
23. Инструмент для использования в стоматологическом наконечнике, имеющем вращающийся привод и шпиндель привода для вхождения инструмента, а также элемент крепления для фрикционного зацепления инструмента в шпинделе, включает
корпус инструмента, имеющий ось вращения, рабочую часть, выступающую из наконечника, и ведомую часть для вставления в шпиндель привода на максимальную глубину вставления;
защелку на рабочей части для зацепления элементом крепления, имеющую первый осевой упор, расположенный на ведомой части для обозначения заранее выбранной максимальной глубины выдвижения ведомой части, меньшей, чем максимальная глубина вставления.
24. Узел привода для использования в устройстве привода инструмента по п.1, являющийся шпинделем привода, включающим
элемент, воспринимающий крутящий момент для получения крутящего момента от привода;
опорный элемент для инструмента, соединенный с элементом, воспринимающим крутящий момент, и имеющий канал для вхождения ведомой части инструмента, соосной оси вращения шпинделя;
элемент крепления инструмента, соединенный с опорным элементом для зацепления с возможностью освобождения ведомой части для крепления инструмента с возможностью освобождения в опорном элементе;
канал для инструмента, включающий первое посадочное место для крепления ведомого конца инструмента и второе посадочное место для крепления ведомой части в положении между ведомым концом и рабочей частью; первое посадочное место вытянуто в осевом направлении для концентрического крепления ведомого конца в любом положении, начиная с глубины максимального вставления, при которой ведомая часть полностью вставлена в канал для инструмента, до полностью выдвинутого положения, при котором инструмент выдвинут с глубины максимального вставления, а ведомый конец все еще находится в зацеплении с первым посадочным местом и элемент крепления инструмента все еще зацепляет ведомую часть.
25. Шпиндель привода по п.24, где осевая длина первого посадочного места составляет не менее 10% осевой длины ведомой части, предпочтительно 15-60%, наиболее предпочтительно 20-70%.
26. Шпиндель привода по п.24, где осевая длина первого посадочного места равна не менее 1,5 мм, предпочтительно не менее 2 мм, еще предпочтительней 2-7 мм и наиболее предпочтительно примерно 5 мм.

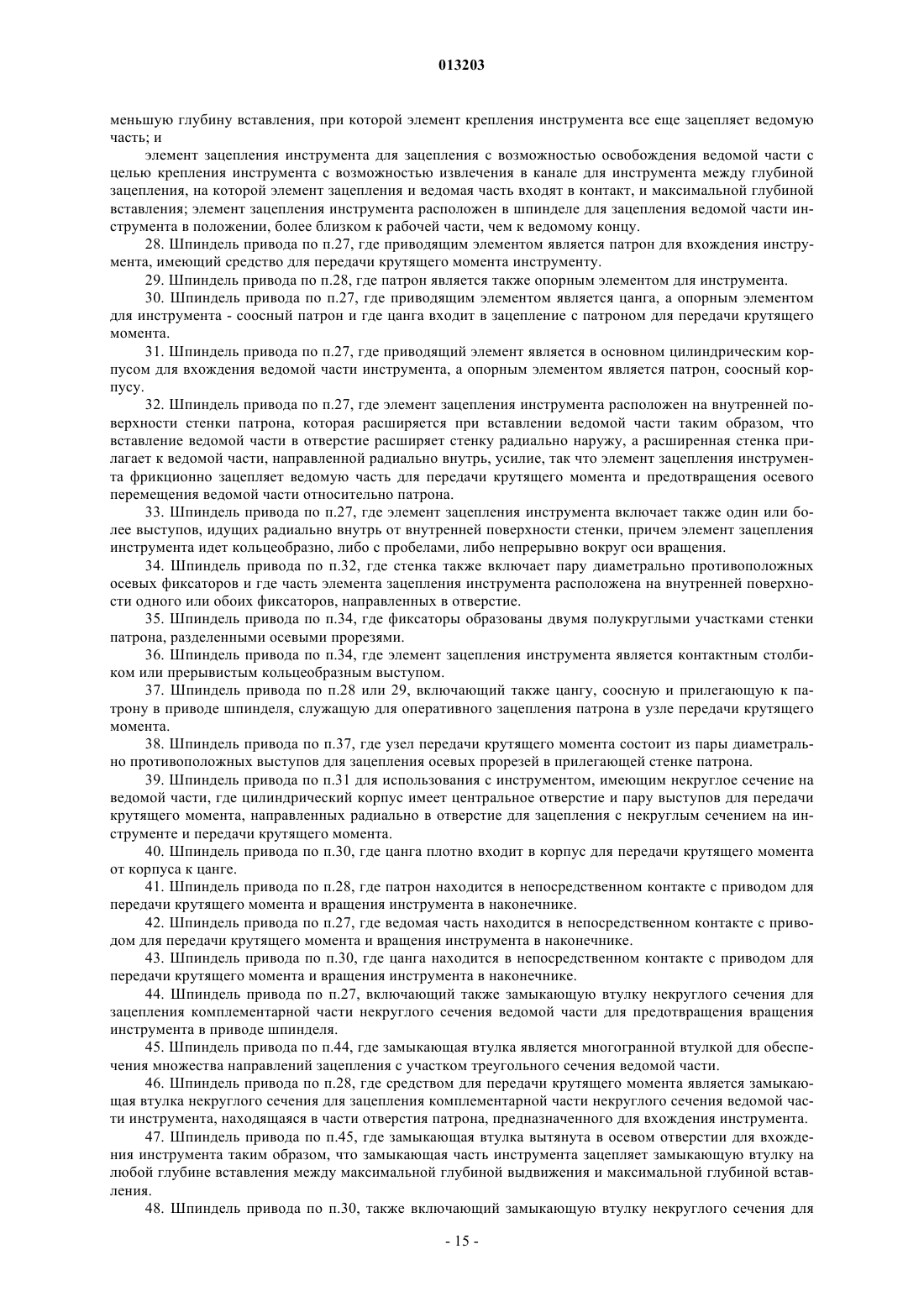

27. Шпиндель привода для крепления инструмента с возможностью вращения в стоматологическом наконечнике, имеющем вращающийся привод для создания крутящего момента, инструмент, имеющий корпус, разделенный на ведомую часть с ведомым концом для вставления в наконечник и рабочую часть, выступающую из наконечника во время использования, включающий
приводящий элемент для получения крутящего момента от привода, создающего крутящий момент;
опорный элемент для инструмента, соединенный с приводящим элементом и имеющий канал для вхождения ведомой части инструмента соосно оси вращения шпинделя, включающий первое посадочное место для крепления ведомого конца инструмента и второе посадочное место для крепления ведомой части в положении между ведомым концом и рабочей частью; первое посадочное место имеет осевую длину для концентрического крепления ведомого конца при выдвижении инструмента с глубины максимального вставления, при которой ведомая часть полностью вставлена в канал для инструмента, на меньшую глубину вставления, при которой элемент крепления инструмента все еще зацепляет ведомую часть; и
элемент зацепления инструмента для зацепления с возможностью освобождения ведомой части с целью крепления инструмента с возможностью извлечения в канале для инструмента между глубиной зацепления, на которой элемент зацепления и ведомая часть входят в контакт, и максимальной глубиной вставления; элемент зацепления инструмента расположен в шпинделе для зацепления ведомой части инструмента в положении, более близком к рабочей части, чем к ведомому концу.
28. Шпиндель привода по п.27, где приводящим элементом является патрон для вхождения инструмента, имеющий средство для передачи крутящего момента инструменту.
29. Шпиндель привода по п.28, где патрон является также опорным элементом для инструмента.
30. Шпиндель привода по п.27, где приводящим элементом является цанга, а опорным элементом для инструмента - соосный патрон и где цанга входит в зацепление с патроном для передачи крутящего момента.
31. Шпиндель привода по п.27, где приводящий элемент является в основном цилиндрическим корпусом для вхождения ведомой части инструмента, а опорным элементом является патрон, соосный корпусу.
32. Шпиндель привода по п.27, где элемент зацепления инструмента расположен на внутренней поверхности стенки патрона, которая расширяется при вставлении ведомой части таким образом, что вставление ведомой части в отверстие расширяет стенку радиально наружу, а расширенная стенка прилагает к ведомой части, направленной радиально внутрь, усилие, так что элемент зацепления инструмента фрикционно зацепляет ведомую часть для передачи крутящего момента и предотвращения осевого перемещения ведомой части относительно патрона.
33. Шпиндель привода по п.27, где элемент зацепления инструмента включает также один или более выступов, идущих радиально внутрь от внутренней поверхности стенки, причем элемент зацепления инструмента идет кольцеобразно, либо с пробелами, либо непрерывно вокруг оси вращения.
34. Шпиндель привода по п.32, где стенка также включает пару диаметрально противоположных осевых фиксаторов и где часть элемента зацепления инструмента расположена на внутренней поверхности одного или обоих фиксаторов, направленных в отверстие.
35. Шпиндель привода по п.34, где фиксаторы образованы двумя полукруглыми участками стенки патрона, разделенными осевыми прорезями.
36. Шпиндель привода по п.34, где элемент зацепления инструмента является контактным столбиком или прерывистым кольцеобразным выступом.
37. Шпиндель привода по п.28 или 29, включающий также цангу, соосную и прилегающую к патрону в приводе шпинделя, служащую для оперативного зацепления патрона в узле передачи крутящего момента.
38. Шпиндель привода по п.37, где узел передачи крутящего момента состоит из пары диаметрально противоположных выступов для зацепления осевых прорезей в прилегающей стенке патрона.
39. Шпиндель привода по п.31 для использования с инструментом, имеющим некруглое сечение на ведомой части, где цилиндрический корпус имеет центральное отверстие и пару выступов для передачи крутящего момента, направленных радиально в отверстие для зацепления с некруглым сечением на инструменте и передачи крутящего момента.
40. Шпиндель привода по п.30, где цанга плотно входит в корпус для передачи крутящего момента от корпуса к цанге.
41. Шпиндель привода по п.28, где патрон находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике.
42. Шпиндель привода по п.27, где ведомая часть находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике.
43. Шпиндель привода по п.30, где цанга находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике.
44. Шпиндель привода по п.27, включающий также замыкающую втулку некруглого сечения для зацепления комплементарной части некруглого сечения ведомой части для предотвращения вращения инструмента в приводе шпинделя.
45. Шпиндель привода по п.44, где замыкающая втулка является многогранной втулкой для обеспечения множества направлений зацепления с участком треугольного сечения ведомой части.
46. Шпиндель привода по п.28, где средством для передачи крутящего момента является замыкающая втулка некруглого сечения для зацепления комплементарной части некруглого сечения ведомой части инструмента, находящаяся в части отверстия патрона, предназначенного для вхождения инструмента.
47. Шпиндель привода по п.45, где замыкающая втулка вытянута в осевом отверстии для вхождения инструмента таким образом, что замыкающая часть инструмента зацепляет замыкающую втулку на любой глубине вставления между максимальной глубиной выдвижения и максимальной глубиной вставления.
48. Шпиндель привода по п.30, также включающий замыкающую втулку некруглого сечения для зацепления комплементарной части некруглого сечения ведомой части для предотвращения вращения инструмента в шпинделе привода, расположенную в части цанги.
49. Шпиндель привода по п.44, включающий также элемент соосной установки инструмента, расположенный в отверстии для вхождения инструмента около конца вставления инструмента шпинделя привода для облегчения предварительной соосной установки замыкающей части с замыкающей втулкой, имеющий комплементарную форму и ориентацию к замыкающей втулке.
50. Шпиндель привода по п.24 или 27, где инструментом является стоматологический бор.

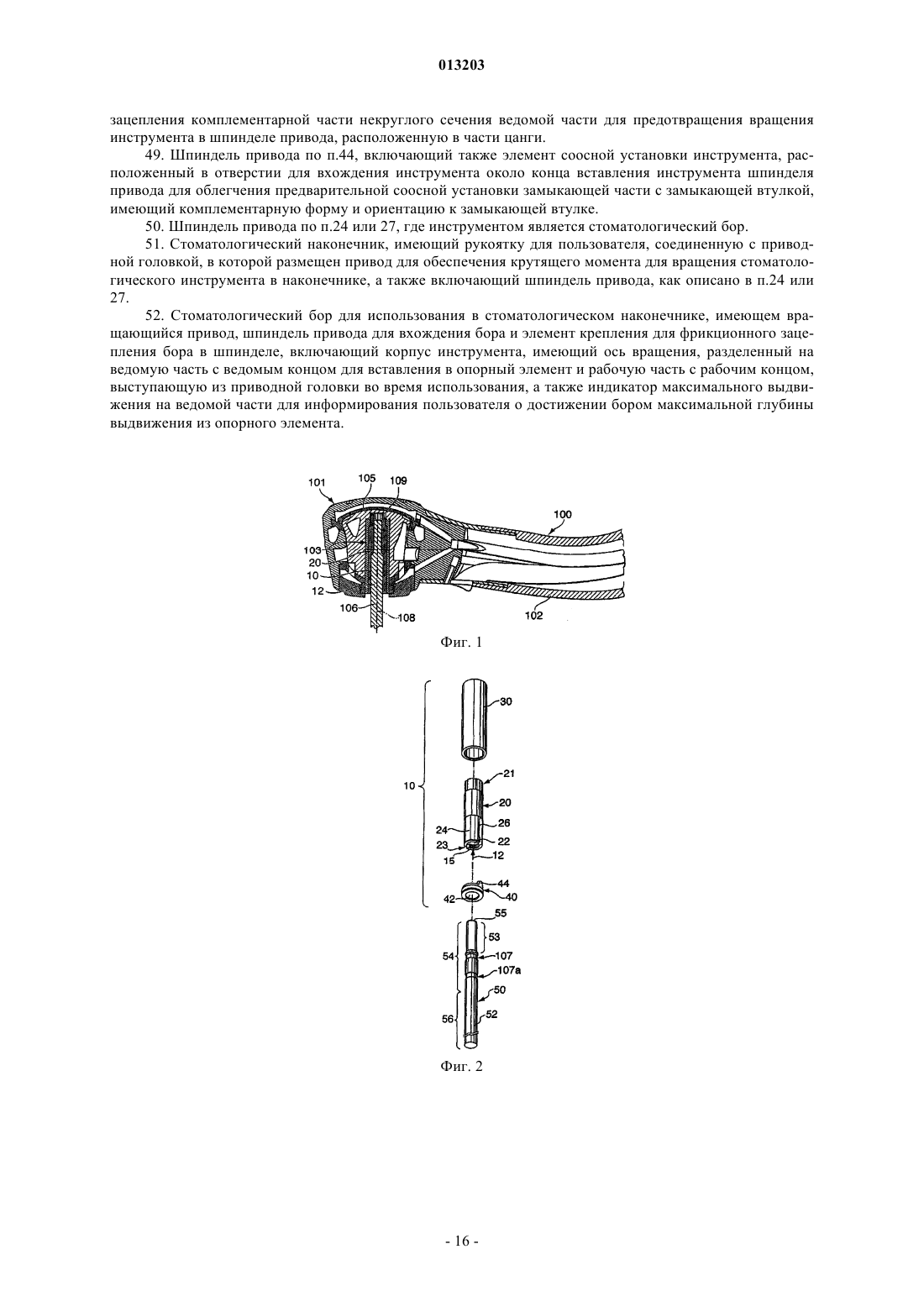

51. Стоматологический наконечник, имеющий рукоятку для пользователя, соединенную с приводной головкой, в которой размещен привод для обеспечения крутящего момента для вращения стоматологического инструмента в наконечнике, а также включающий шпиндель привода, как описано в п.24 или 27.
52. Стоматологический бор для использования в стоматологическом наконечнике, имеющем вращающийся привод, шпиндель привода для вхождения бора и элемент крепления для фрикционного зацепления бора в шпинделе, включающий корпус инструмента, имеющий ось вращения, разделенный на ведомую часть с ведомым концом для вставления в опорный элемент и рабочую часть с рабочим концом, выступающую из приводной головки во время использования, а также индикатор максимального выдвижения на ведомой части для информирования пользователя о достижении бором максимальной глубины выдвижения из опорного элемента.
Текст

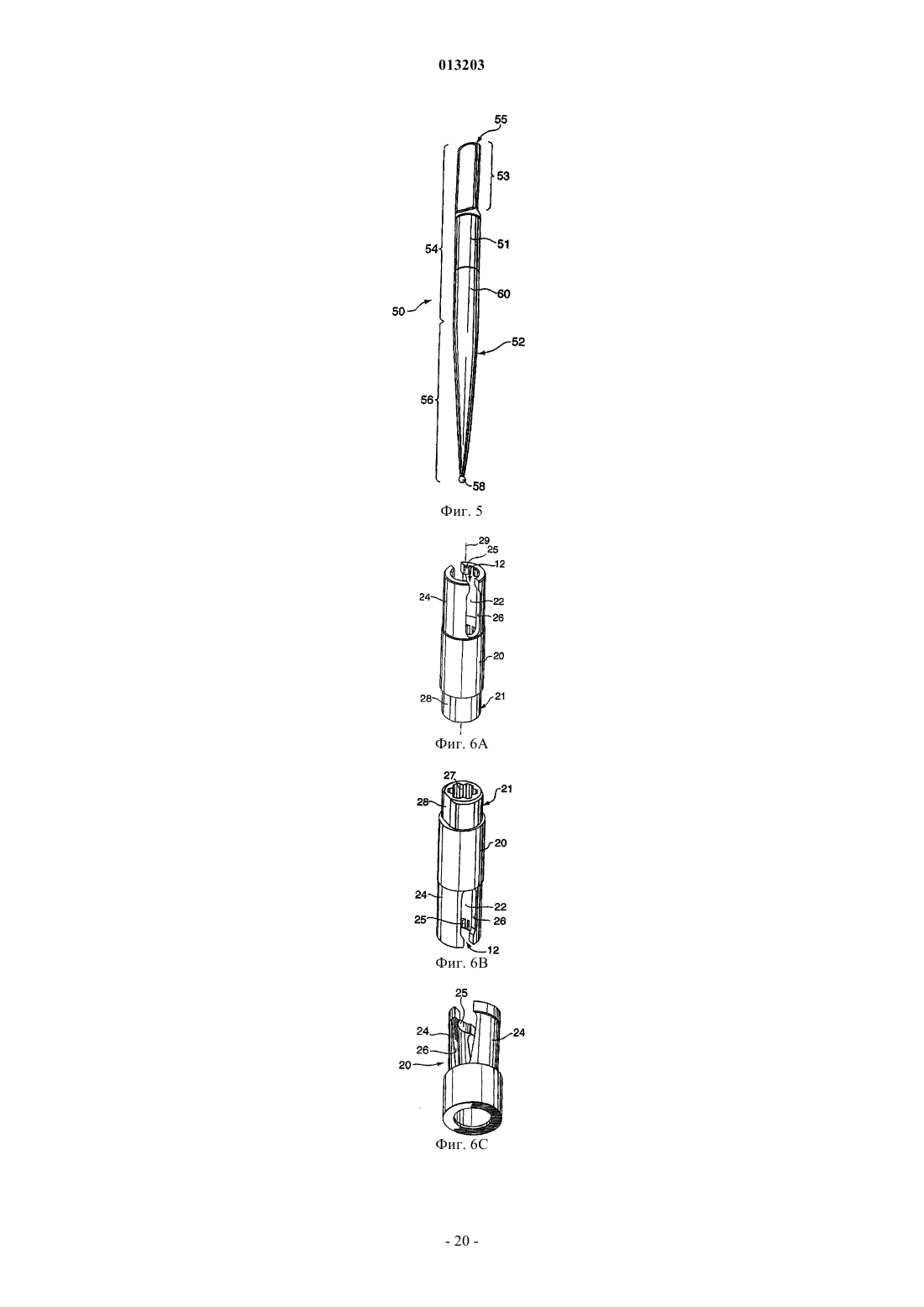

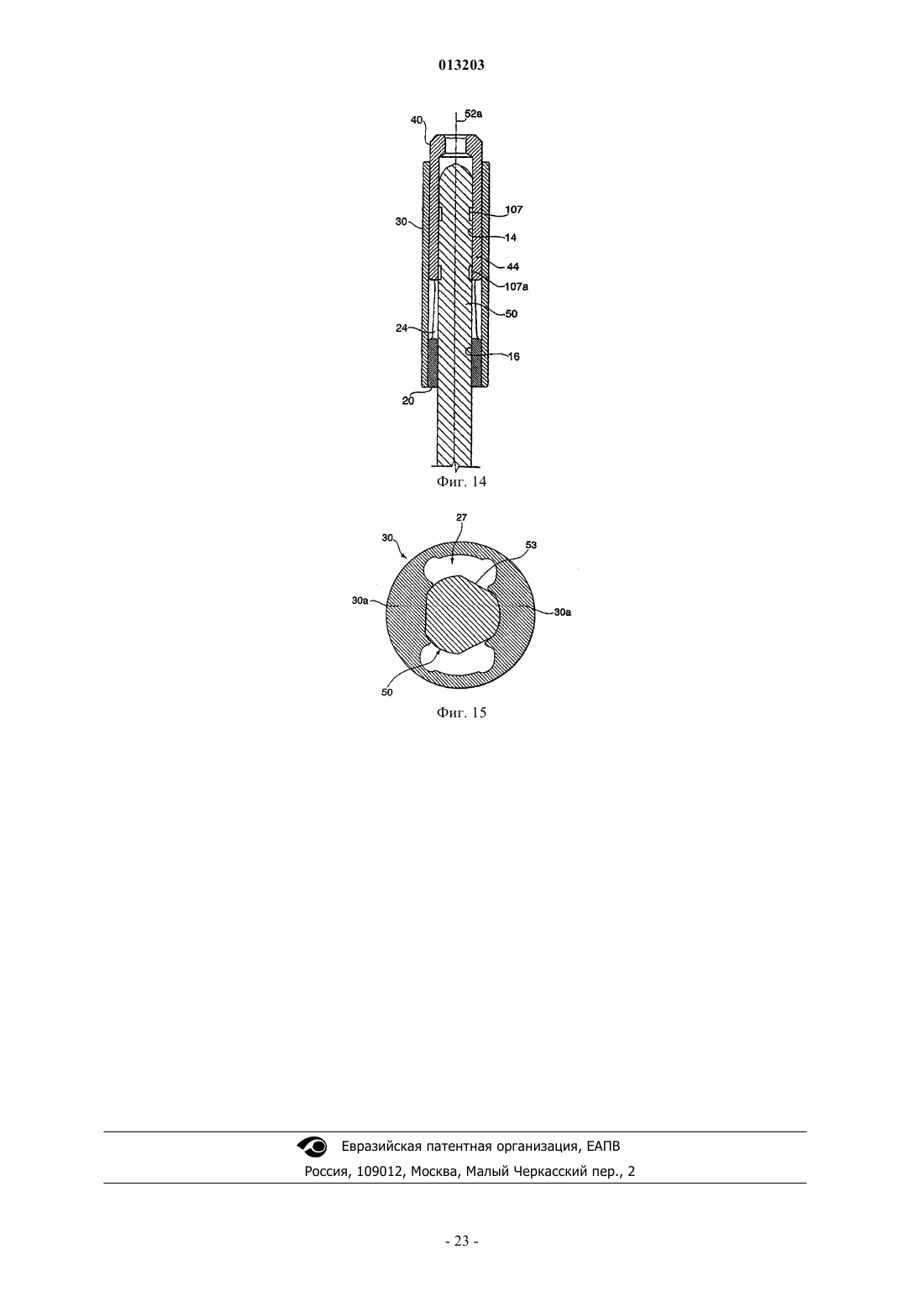

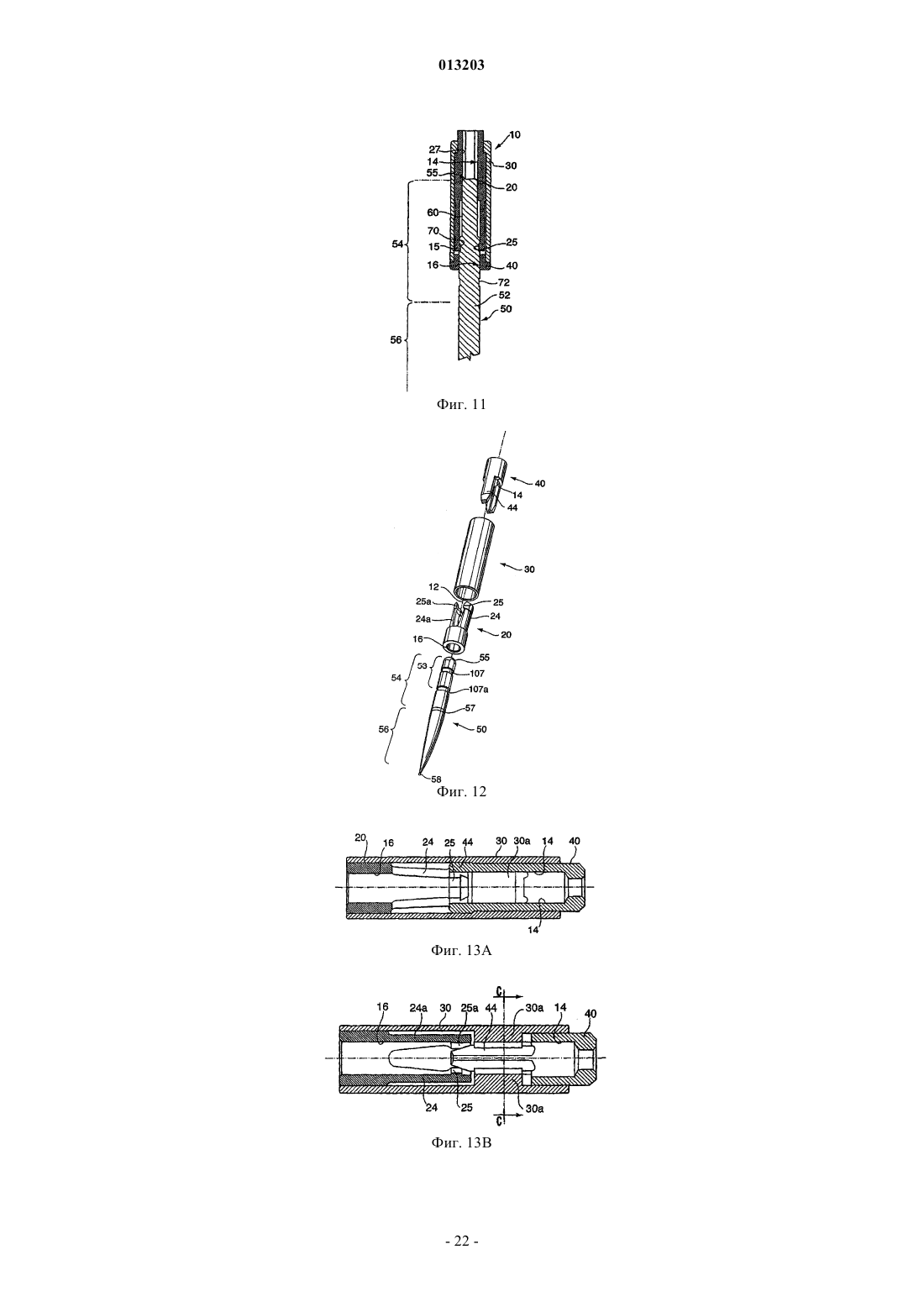

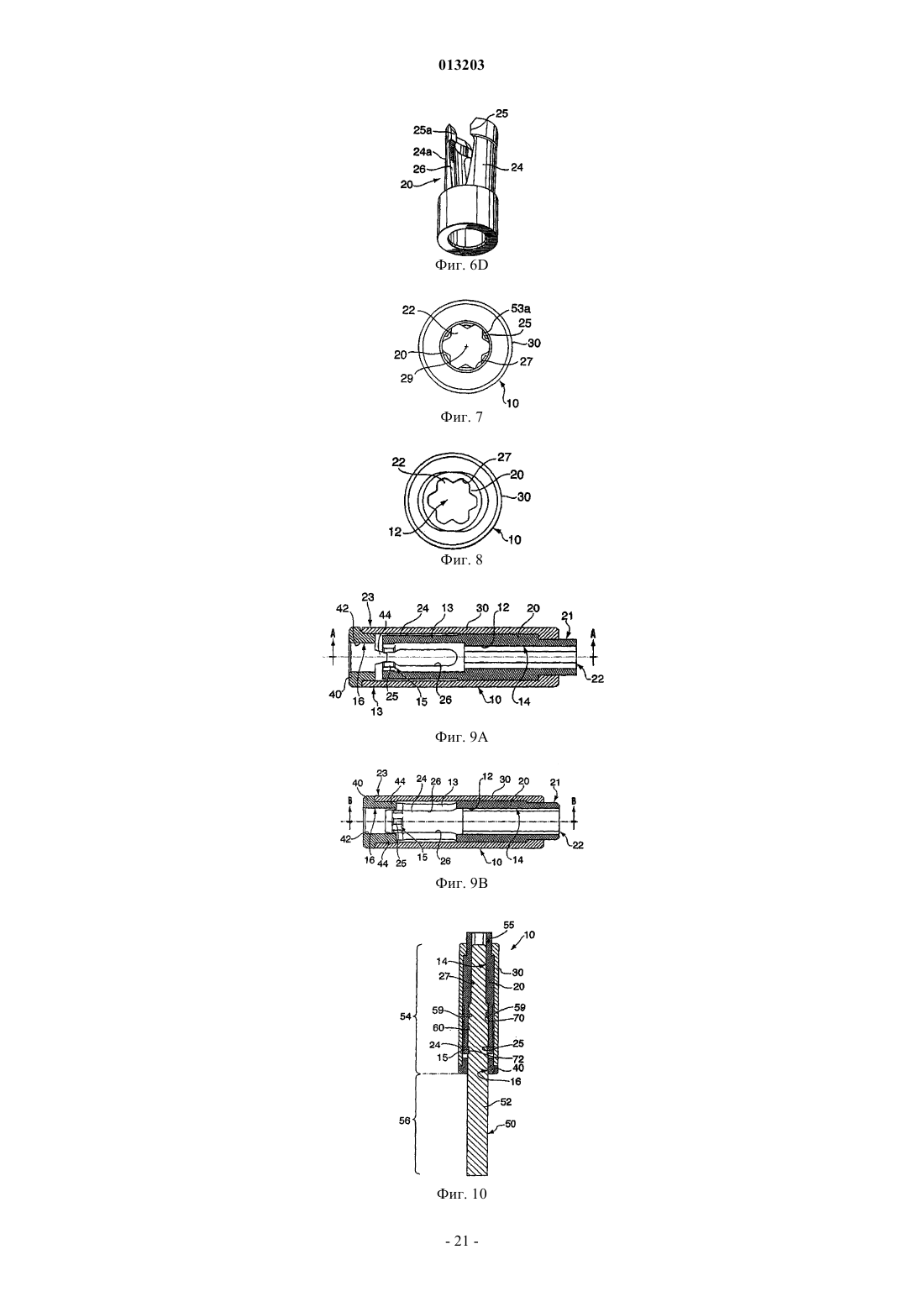

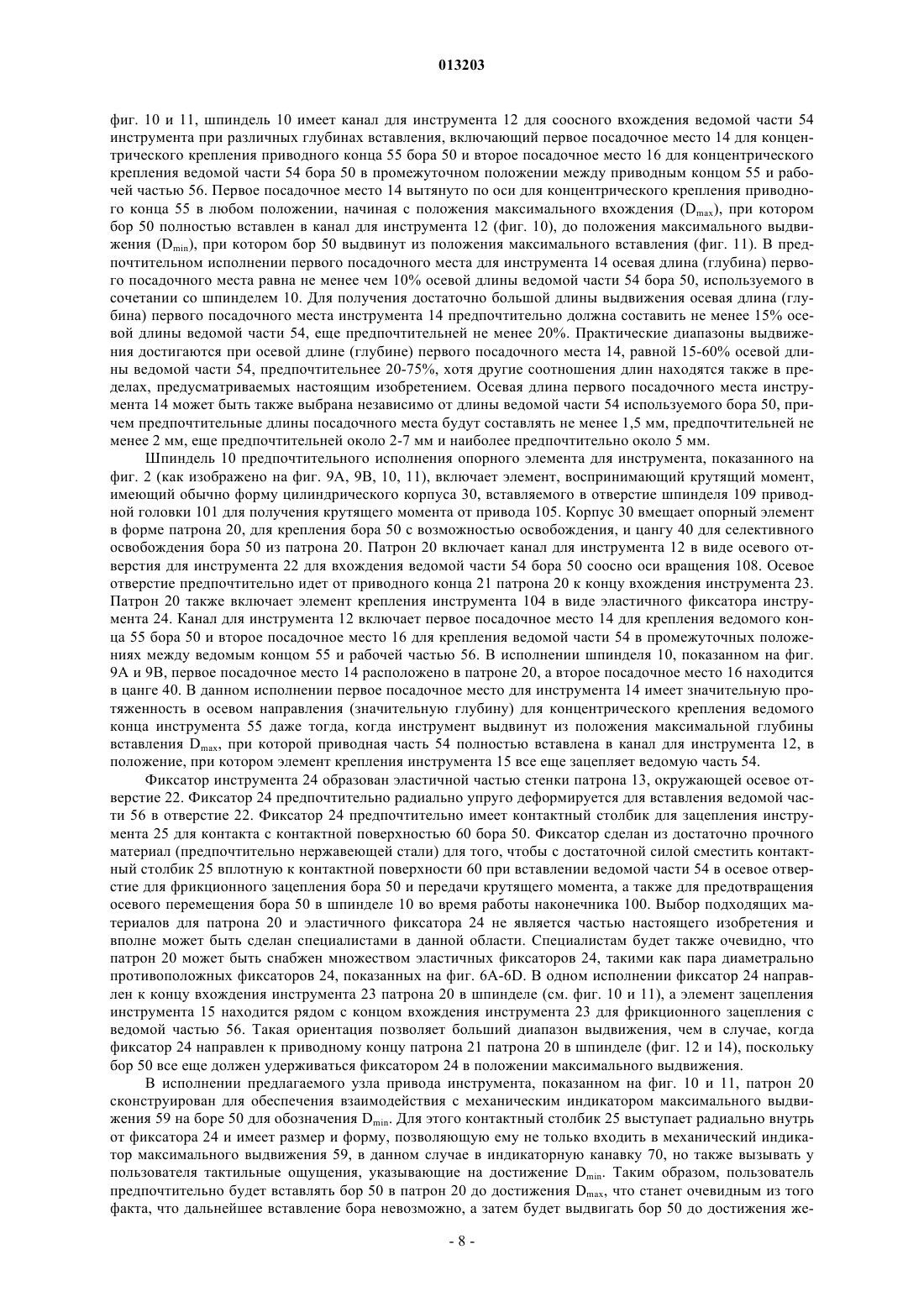

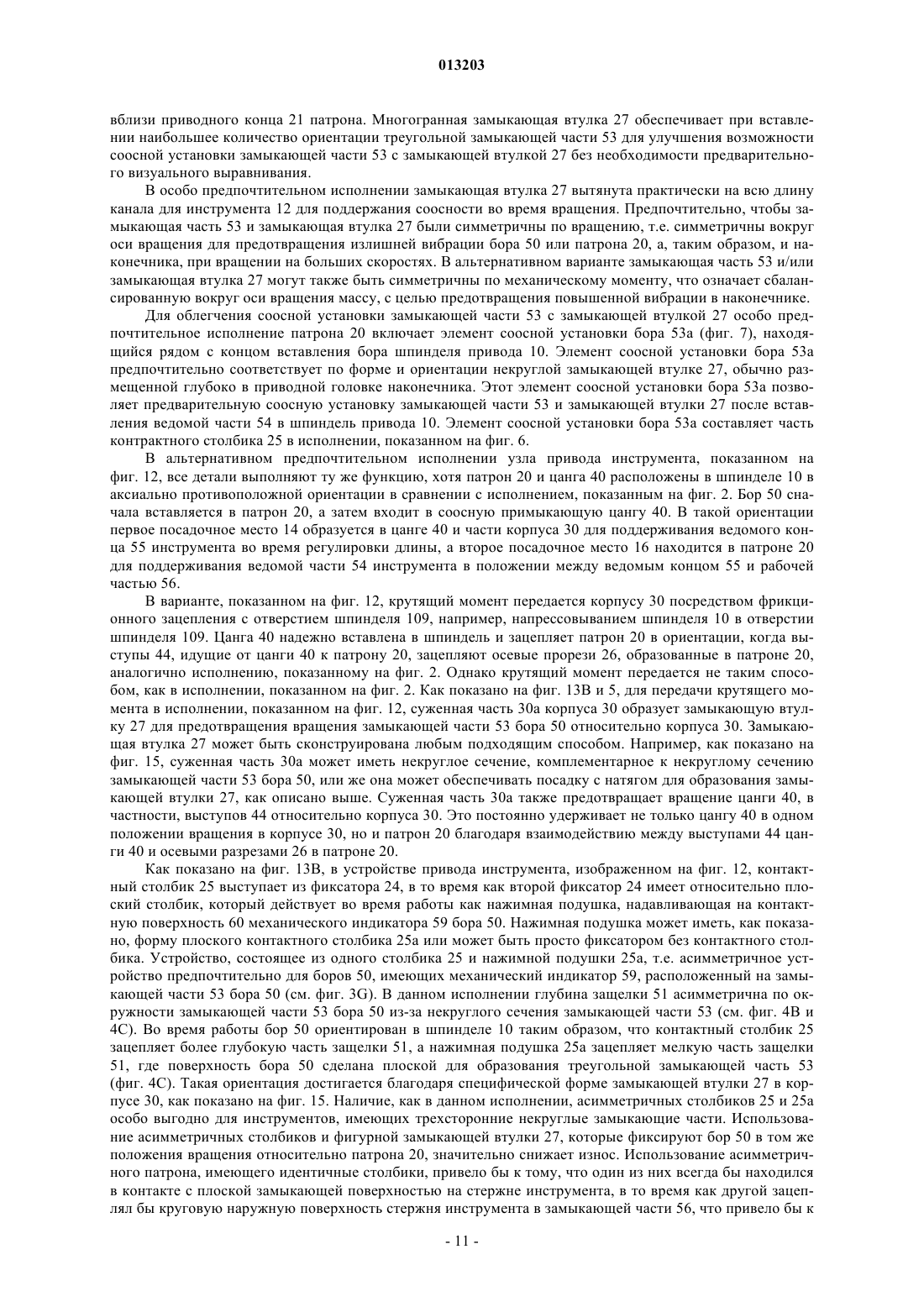

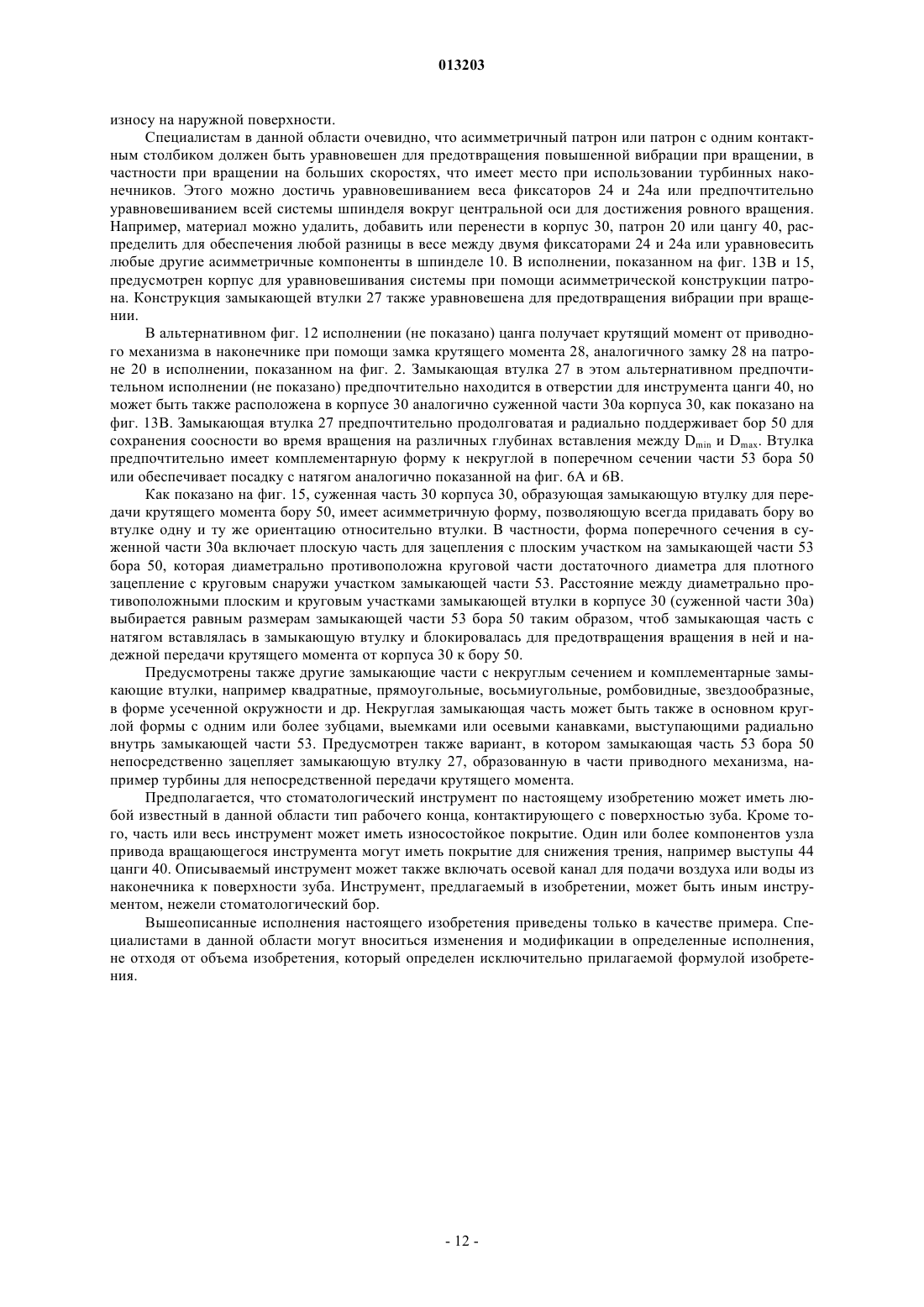

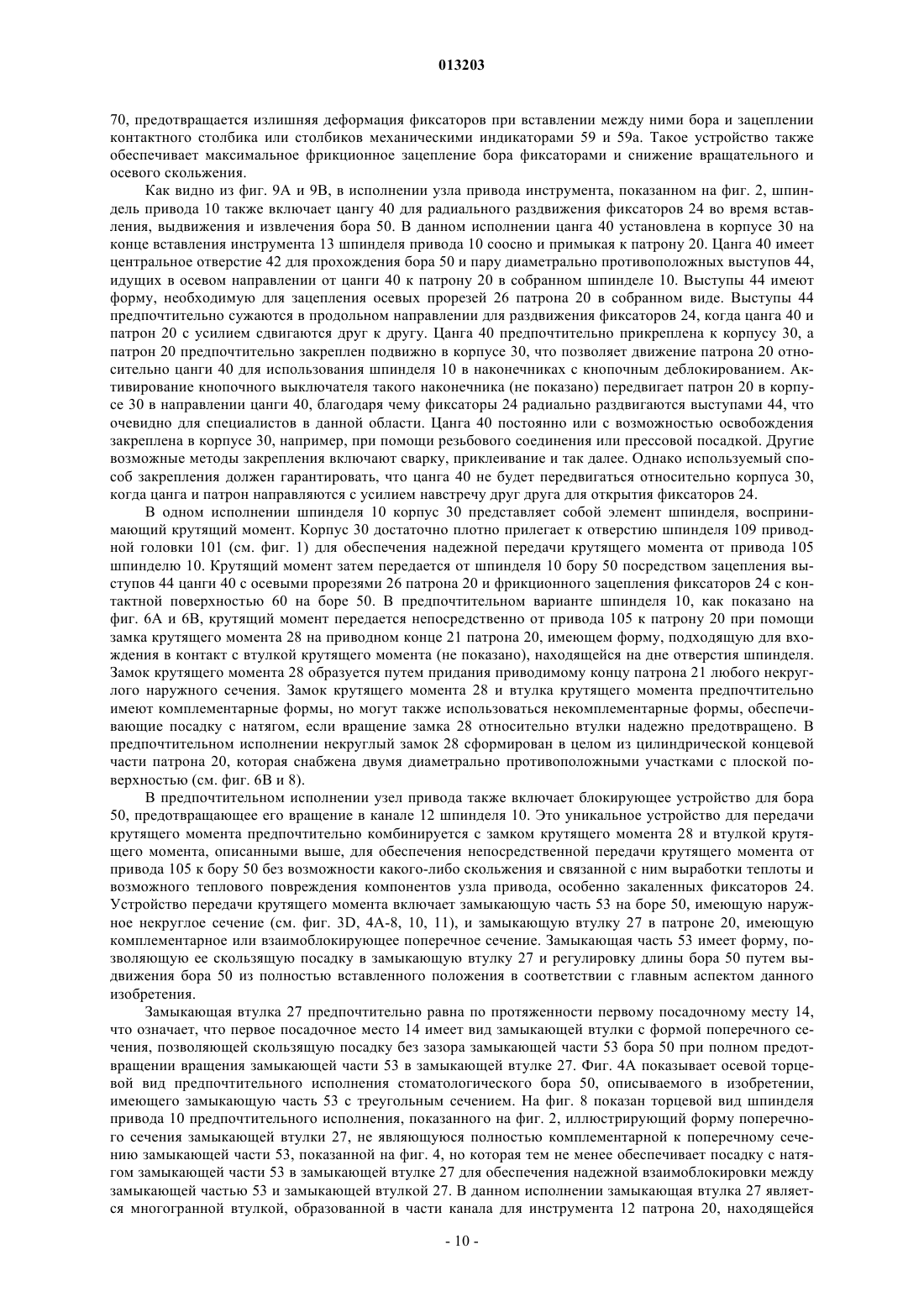

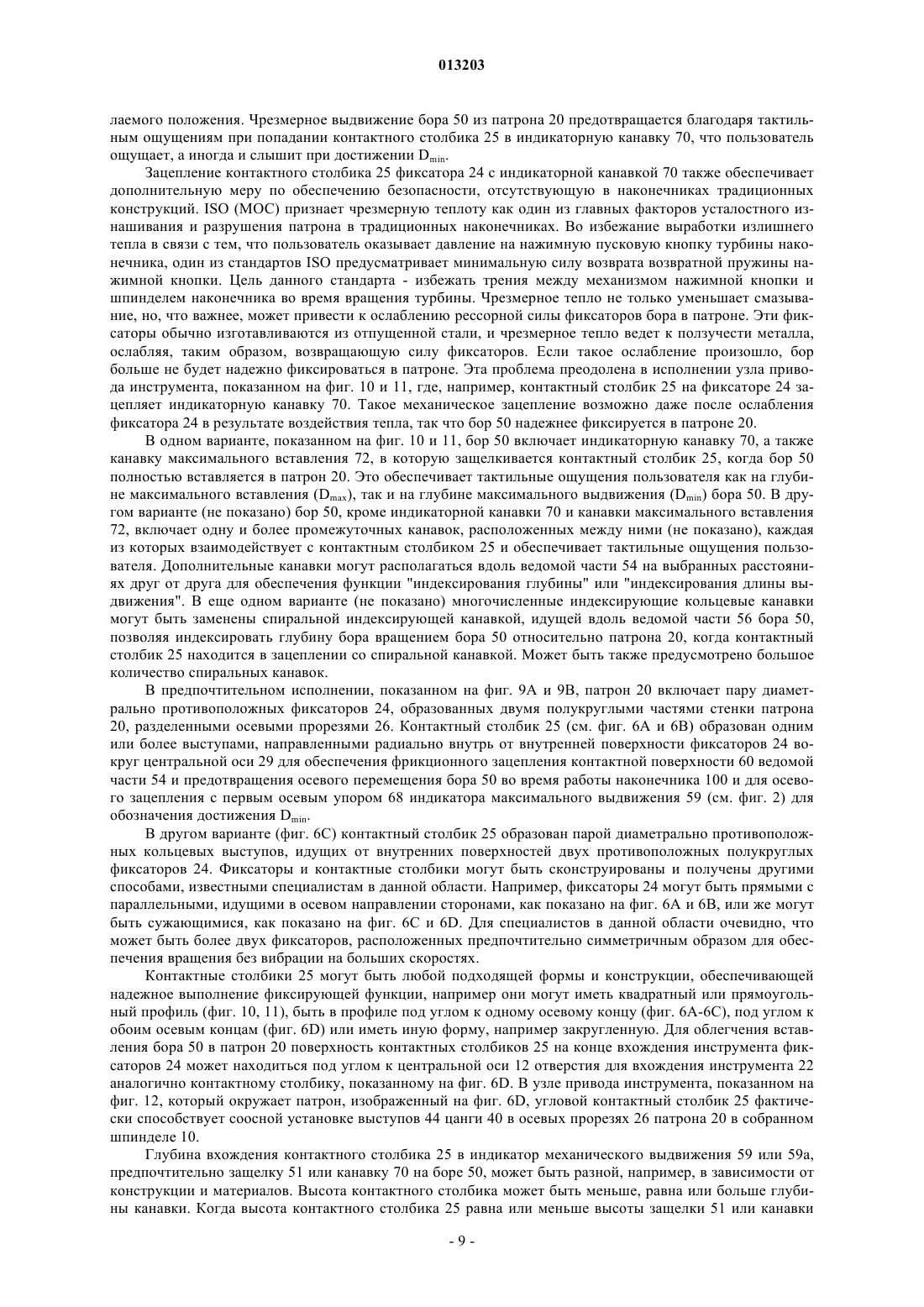

013203 Перекрестные ссылки на родственные заявки Заявка на данное изобретение испрашивает приоритет по заявке США SN 60/689052, озаглавленной"Dental Burr And Drive Spindle" ("Стоматологический бор и шпиндель привода"), поданной 10 июня 2005 г., и заявке США SN 11/262959, озаглавленной "Adjustable Tool Drive Arrangement" ("Регулируемый узел привода инструмента"), поданной 1 ноября 2005 г., включенным в данное описание в полном объеме путем отсылки. Область изобретения Настоящее изобретение относится в целом к наконечникам бормашин для вращающихся инструментов. Конкретнее, настоящее изобретение относится к усовершенствованному узлу привода для вращающегося инструмента, включающему шпиндель привода и инструмент. Предпосылки создания изобретения Известны разнообразные наконечники для вращающихся инструментов. Турбогенераторные наконечники широко используются в стоматологических кабинетах и медицинских лабораториях всего мира. Большинство наконечников включают рукоятку и приводную головку для фиксации вращающегося инструмента. Соединитель, часто поворотный трубопроводный соединитель, обеспечивает соединение наконечника с различными каналами подачи воздуха, воды, света и энергии, которые обычно объединены в так называемый составной шланг. Приводная головка содержит узел привода инструмента, состоящий обычно из державки для инструмента или зажимного патрона, а также мотор или турбину для привода патрона, установленную в головке с возможностью вращения. Патрон фиксирует с возможностью освобождения инструмент, такой как стоматологический бор, для вращения вокруг оси вращения. В известных наконечниках бормашины инструмент крепится в патроне с возможностью освобождения для предотвращения осевого перемещения в узле привода. Устройство контровки или кнопочный замок обеспечивают ручную фиксацию и освобождение инструмента из патрона. Известные узлы привода не предназначены для регулировки длины инструмента, это означает, что инструмент, полностью вставленный в приводной узел, будет всегда выступать из приводной головки на одну и ту же длину. Однако способы лечения зубов развиваются, и стоматологу могут понадобиться инструменты различной длины. В результате необходимо неоднократно менять инструменты, что приводит к потерям времени и дополнительным затратам, так как необходимо приобретать набор инструментов различной длины. Пытаясь найти решения, эффективные с точки зрения экономии времени и средств, стоматологи часто стараются отрегулировать длину выступающей части бора, вытягивая его из приводной головки на требуемую длину. Однако при этом неизвестно, хорошо ли бор контактирует с приводным механизмом и достаточно ли он надежно закреплен в приводной головке. Это опасная практика, так как наконечники бормашины предыдущего уровня техники не предназначены для удерживания бора в каком-либо ином положении, кроме положения, при котором он полностью вставлен в приводную головку. В приводных головках предыдущего поколения инструмент при выдвижении может остаться в приводной головке благодаря удерживающей силе фрикционных фиксаторов, которые обычно имеются в патроне. Однако не обеспечена концентрическая фиксация инструмента в приводной головке и надежная передача крутящего момента от привода к инструменту. Традиционные конструкции стоматологических наконечников обеспечивают концентрическое крепление полностью вставленного инструмента. Обеспечивается крепление задней, вставленной части инструмента и промежуточного участка инструмента, соответствующего площади нижнего подшипника в приводной головке. Однако даже незначительное выдвижение инструмента из полностью вставленного положения приводит к тому, что задний конец инструмента высвобождается из концентрического крепления. Инструмент теперь должен сохранять соосность с вращающимся приводом посредством фрикционных фиксаторов патрона. Однако эти фрикционные фиксаторы имеют несколько эластичную конструкцию и обычно не обеспечивают достаточную силу для сохранения соосной установки заднего конца инструмента в приводе при воздействии боковых сил на рабочий конец инструмента во время работы. Поэтому работа обычного наконечника бормашины при неполной глубине вставления может привести к потере соосности, вибрации бора во время вращения, чрезмерным нагрузкам, повреждению приводного узла, постоянной деформации элемента крепления инструмента и компонентов шпинделя привода, недостаточной передаче крутящего момента, повышенному скольжению (как вращательному, так и осевому) и, что наиболее опасно, случайному выпадению бора из наконечника бормашины во время работы. В связи с этим существует необходимость в конструкции стоматологического инструмента и наконечника бормашины, позволяющей регулировать глубину без потери соосности. Практически все зажимные патроны стоматологических наконечников предыдущего уровня техники предназначены для фиксации бора только посредством фрикционной посадки. Примеры таких конструкций описаны в патентах США US 3869796, US 4595363, US 5275558 и US 5549474. В таких конструкциях между патроном и бором возможна только передача низкого крутящего момента, так как более высокий крутящий момент приводит к скольжению бора. При высоких скоростях вращения, достигаемых современными стоматологическими наконечниками, скольжение бора, как осевое, так и вращательное,может стать проблемой. Резкое замедление бора также может вызвать вращательное скольжение, например, когда привод продолжает вращаться, а бор блокирован или остановлен. Трение между узлом приво-1 013203 да и стоматологическим бором во время вращения ведет со временем к значительному износу обоих элементов. Это трение может также вызвать значительное нагревание, точно также как и трение, возникающее в наконечнике с кнопочной фиксацией, когда пользователь продолжает надавливать на кнопку во время работы. Выделяющаяся при трении теплота может привести к серьезным повреждениям компонентов шпинделя привода, особенно эластичных фиксаторов в патроне, которые обычно делаются из закаленного материала. Повреждение может вызвать вращательное и даже осевое скольжение инструмента, что может повлечь случайное выпадение инструмента из наконечника. Случайное выпадение бора во время высокоскоростного вращение представляет опасность как для пациента, так и для стоматолога. Постоянный износ бора и узла привода во время работы приводит к необходимости планового профилактического обслуживания и починке дорогостоящих деталей стоматологического наконечника. Таким образом, требуется такая конструкция шпинделя привода, которая бы позволила не только регулировать наружную длину инструмента, но и предотвращать вращательное скольжение инструмента при его выдвижении на любую длину во избежание фрикционного износа и повреждения шпинделя привода высокими температурами. Сущность изобретения Предметом настоящего изобретения является устранение или смягчение по крайней мере одного из недостатков, присущих предыдущим конструкциям стоматологических наконечников. В первом аспекте изобретение предлагает узел привода инструмента для стоматологического наконечника с приводной головкой, позволяющий регулировать длину наконечника в приводной головке посредством концентрического крепления инструмента в приводной головке в любом положении, начиная с полностью вставленного до максимально выдвинутого. В предпочтительном исполнении узел привода инструмента включает инструмент и опорный элемент для вращающегося инструмента, обеспечивающий концентрическое крепление инструмента в положениях, начиная с полностью вставленного до максимально выдвинутого. Это обеспечивает значительное преимущество над предыдущими конструкциями, так как позволяет пользователю регулировать длину выступающей части вращающегося инструмента, предпочтительно стоматологического бора, сохраняя безопасные условия работы. В предпочтительном исполнении инструмент включает корпус с осью вращения, разделенный на ведомую часть с ведомым концом для вставления в опорный элемент, и рабочую часть, выступающую из приводной головки во время использования. Инструмент также имеет на ведомой части индикатор максимального выдвижения для информирования пользователя о выдвижении инструмента из полностью вставленного положения в положение максимально допустимого выдвижения. В другом предпочтительном исполнении опорный элемент является шпинделем привода для концентрического крепления инструмента на разной глубине, начиная с максимальной глубины при полностью вставленном положении до минимальной глубины в положении максимального выдвижения. Шпиндель привода включает участок, воспринимающий крутящий момент, опорный участок для инструмента с каналом для вхождения ведомой части инструмента и элемент крепления для удерживания ведомого участка инструмента в канале с возможностью освобождения. Опорный участок для инструмента включает первое посадочное место для крепления ведомого конца инструмента и второе посадочное место для крепления ведомой части в промежуточном положении между ведомым концом и рабочим участком инструмента. Первое посадочное место имеет достаточную осевую длину для концентрического крепления ведомого конца, когда инструмент выдвигается из полностью вставленного положения в выдвинутое положение, при котором элемент крепления все еще находится в зацеплении с ведомой частью. В одном аспекте изобретения индикатор максимального выдвижения является визуальным знаком на ведомой части, находящимся между ведомым концом и минимальной глубиной вставления, который скрывается от взгляда при вставлении инструмента на глубину, находящуюся между максимальной и минимально глубиной, и видим пользователю, когда инструмент максимально или еще далее выдвигается из приводной головки. Индикатор максимального выдвижение предпочтительно выбирается из группы, состоящей по крайней мере из одной точки, линии, окрашенной линии, выгравированной линии, линии, имеющей шероховатость поверхности, отличную от остальной ведомой части, изменения диаметра инструмента и канавки. Линия или канавка могут быть сплошными или пунктирными, как, например,линия, состоящая из точек. Линия или канавка могут идти в круговом или продольном направлении инструмента или находиться под любым углом к нему. Максимальная глубина выдвижения может обозначаться концом или краем линии или канавки. Максимальная глубина выдвижения может также обозначаться изменением общего вида линии или канавки, таким как изменение цвета, размера или любой другой характеристики, а также их комбинацией. В другом аспекте изобретения индикатор максимального выдвижения является механическим устройством, расположенным на ведомой части для зацепления частью опорного элемента при достижении максимальной глубины выдвижения. Это механическое зацепление предпочтительно обеспечивает тактильную индикацию и, возможно, даже и звуковую индикацию (щелчок), информирующую пользователя о достижении максимальной глубины выдвижения. В предпочтительном исполнении механическое уст-2 013203 ройство является ограничителем на ведомой части инструмента для механического взаимодействия с элементом крепления опорного элемента, когда инструмент выдвигается на максимальную глубину выдвижения. Опорный элемент предпочтительно включает элемент крепления инструмента для фрикционного крепления инструмента, а инструмент включает также контактную поверхность на ведомой части для зацепления элементом крепления на глубине вставления, начиная с максимальной глубины вставления и, по крайней мере, до минимальной глубины вставления. Ограничитель предпочтительно является упором на контактной поверхности инструмента для осевого зацепления элементом зацепления инструмента при выдвижении инструмента из положения максимального вставления в положение максимального выдвижения. В одном варианте контактная поверхность является защелкой на ведомой части, а ограничитель является осевым упором защелки. В особо предпочтительном исполнении фрикционное зацепление продолговатой защелки элементом крепления инструмента позволяет устанавливать инструмент в стоматологическом наконечнике на любой глубине между минимальной глубиной вставления (или максимальной глубины выдвижения) и максимальной глубиной вставления. В другом варианте инструмент включает две защелки или более на ведомой части, каждая из которых имеет упор для осевого зацепления с элементом зацепления инструмента для установки одной или более промежуточных глубин вставления между минимальной глубиной вставления и максимально глубиной выдвижения. В особо предпочтительно исполнении защелка является канавкой, идущей по окружности вокруг ведомой части инструмента. Специалистам в данной области очевидно, что индикатор глубины вставления инструмента и элемент крепления инструмента могут быть получены иными способами, кроме описанных в предпочтительных исполнениях изобретения, без отступления от сути изобретения. Также очевидно, что в опорном элементе может быть предусмотрен более чем один элемент крепления инструмента при сохранении основной функции. Существенное преимущество описываемого узла привода с регулируемой длиной инструмента, позволяющего осевую регулировку глубины вставления инструмента в стоматологический наконечник,заключается в сокращении числа смен инструмента, необходимых стоматологу для выбора инструмента необходимой длины во время лечения. Это сокращает время лечения и может привести к сокращению эксплуатационных расходов, поскольку снижается потребность в приобретении инструментов разной длины. Другим значительным преимуществом является то, что благодаря наличию индикатора максимального выдвижения можно избежать повышенного износа и повреждения, вызванного недостаточно глубоким вставлением инструмента в наконечник. В другом исполнении индикатором минимальной глубины вставления является комбинация механического и визуального индикатора. В предпочтительном исполнении опорного элемента шпиндель привода имеет патрон, включающий опорную часть для инструмента и элемент крепления инструмента. Канал для инструмента является осевым отверстием в патроне для вхождения ведомой части инструмента вплоть до максимальной глубины вставления. Элемент крепления инструмента является упругим элементом зацепления инструмента для фрикционного зацепления с возможностью освобождения контактной поверхности на ведомой части инструмента, начиная с глубины зацепления, на которой возникает контакт между элементом зацепления инструмента и ведомой частью во время вставления инструмента, и до максимальной глубины вставления. В предпочтительном исполнении элемент зацепления инструмента имеет форму и конструкцию,позволяющую осевое зацепление индикатора максимальной глубины выдвижения на инструменте в форме упора на контактной поверхности при выдвижении инструмента с глубины максимального вставления на глубину максимального выдвижения, находящуюся между глубиной максимального вставления и глубиной зацепления. Элемент зацепления инструмента имеет форму и конструкцию, позволяющую фрикционно зацеплять ведомую часть для предотвращения перемещения инструмента в шпинделе в осевом направлении во время работы наконечника. В предпочтительном исполнении патрон является в основном цилиндрическим элементом, имеющим осевое отверстие для вхождения инструмента. Часть стенки, окружающей отверстие, упруго деформируемая и образует упругий элемент зацепления инструмента, позволяющий вставлять ведомую часть инструмента в отверстие. Когда инструмент вставлен, часть стенки патрона, образующая элемент зацепления инструмента, зацепляет ведомую часть радиально внутрь, обеспечивая фрикционное крепление инструмента в отверстии. Осевое зацепление элемента зацепления инструмента с первым упором на контактной поверхности инструмента обозначает максимальное выдвижение инструмента. В особо предпочтительном исполнении упругая часть стенки патрона образует пару диаметрально противоположных,выступающих в осевом направлении фиксаторов, по крайней мере один из которых имеет выступ, выдающийся радиально внутрь и служащий для фрикционного зацепления контактной поверхности инструмента и осевого зацепления механического индикатора глубины выдвижения на инструменте, такого как индикатор максимальной глубины выдвижения. В предпочтительном исполнении шпиндель привода,описываемого в настоящем изобретении, включает также цангу для селективного раздвижения фиксаторов для вставления и/или удаления инструмента. Цанга соосна патрону и примыкает к нему в шпинделе привода; он оперативно зацепляет патрон в узле передачи крутящего момента. В особо предпочтитель-3 013203 ном варианте предусматривается полый цилиндрический корпус для обеспечения соосной конфигурации патрона и цанги. В соответствии с настоящим изобретением предусмотрены различные узлы привода инструмента, которые позволяют передавать крутящий момент от привода к корпусу, от привода к патрону, от привода к цанге или от привода непосредственно к вращающемуся инструменту. Другие аспекты и особенности настоящего изобретения станут очевидны специалистам в данной области после ознакомления с нижеследующим описанием конкретных исполнений изобретения в сочетании с прилагаемыми фигурами. Краткое описание чертежей Исполнения настоящего изобретения описываются только в качестве примера со ссылкой на прилагаемые фигуры, где: фиг. 1 является поперечным разрезом известного стоматологического наконечника, пригодного для использования с узлом привода инструмента, описываемым в настоящем изобретении; фиг. 2 показывает вид в перспективе вращающегося инструмента и компонентов шпинделя привода узла привода инструмента в соответствии с предпочтительным исполнением настоящего изобретения; фиг. 3A-3F показывают вид в перспективе стоматологических инструментов, имеющих различные типы индикаторов максимального выдвижения в соответствии с различными предпочтительными исполнениями инструмента по настоящему изобретению; фиг. 3G показывает другое предпочтительное исполнения стоматологического инструмента с двумя механическими индикаторами глубины, включая индикатор максимального выдвижения, расположенный на замыкающем участке инструмента, а также визуальный индикатор максимального выдвижения; фиг. 4 А является осевым видом с торца стоматологического бора, показанного на фиг. 3D, иллюстрирующим замок крутящего момента; фиг. 4 В является осевым торцевым видом с ведомого конца стоматологического бора, показанного на фиг. 3F или 3G, иллюстрирующим замок крутящего момента, альтернативный показанному на фиг. 4 А; фиг. 4 С показывает вид с торца в разрезе через замыкающий участок стоматологического бора, показанного на фиг. 3G, взятый по линии А-А; фиг. 5 иллюстрирует вид в перспективе предпочтительного исполнения инструмента типа стоматологического бора, описываемого в изобретении, имеющего механический индикатор максимального выдвижения в виде одиночной, удлиненной в осевом направлении защелки для постоянной регулировки глубины; фиг. 6 А и 6 В показывают вид в перспективе с переднего конца и заднего конца предпочтительного исполнения патрона опорного элемента по настоящему изобретению; фиг. 6 С и 6D показывают альтернативные предпочтительные исполнения патрона опорного элемента по настоящему изобретению, иллюстрирующие вариант с двойным контактным столбиком (6 С) и вариант с одиночным или асимметричным контактным столбиком (6D); фиг. 7 иллюстрирует торцевой вид с конца вхождения инструмента шпинделя привода, показанного на фиг. 2, но показанный в собранном виде; фиг. 8 иллюстрирует торцевой вид с ведомого конца шпинделя привода, показанного на фиг. 7; фиг. 9 А и 9 В иллюстрируют осевые разрезы узла привода инструмента, показанного на фиг. 2; фиг. 10 иллюстрирует осевой разрез через комбинацию инструмента и узла привода инструмента,показанную на фиг. 2, в собранном состоянии и со стоматологическим инструментом, показанным на фиг. 3D, вставленным в шпиндель на максимальную длину вставления; фиг. 11 иллюстрирует собранное устройство привода в комбинации с инструментом, показанное на фиг. 10, но с инструментом, выдвинутым на максимальную длину выдвижения; фиг. 12 иллюстрирует альтернативное предпочтительное исполнение устройства привода инструмента, имеющее шпиндель привода и асимметричный патрон, показанный на фиг. 6D, в комбинации с инструментом, показанным на фиг. 3G; фиг. 13 А и 13 В иллюстрируют осевые разрезы через узел привода, показанный на фиг. 12, в собранном виде с фиг. 13 В, поворачивающимся на 90% вокруг оси относительно фиг. 13 А; фиг. 14 иллюстрирует осевой разрез через узел привода, показанный на фиг. 13 А, со стоматологическим инструментом, показанным на фиг. 3G, вставленным в шпиндель; и фиг. 15 показывает разрез через замыкающую втулку корпуса, показанного на фиг. 13 В, по линии С-С и иллюстрирует замыкающий участок находящегося в ней инструмента, показанного на фиг. 3G,-4 013203 Подробное описание предпочтительных исполнений изобретения В общем смысле настоящее изобретение описывает узел привода инструмента для наконечника с приводной головкой, позволяющий регулировать длину инструмента в приводной головке благодаря концентрическому креплению инструмента в приводной головке в любом положении, начиная с полностью вставленного до максимально выдвинутого. В одном исполнении изобретение описывает блок привода инструмента, включающий узел привода, вращающийся инструмент и опорный элемент для концентрического крепления вращающегося инструмента в положениях, начиная с полностью вставленного до максимально выдвинутого. Инструмент предпочтительно включает индикатор максимального выдвижения для информирования пользователя о достижении инструментом максимально выдвинутого положения. Это обеспечивает значительное преимущество над прототипом, позволяя пользователю регулировать длину выдвижения вращающегося инструмента, предпочтительно стоматологического бора, сохраняя безопасные условия работы. Конкретнее, вращающийся блок привода инструмента, предлагаемый в настоящем изобретении, включает вращающийся инструмент и опорный элемент для крепления инструмента с возможностью освобождения. Опорный элемент вставляется в приводную головку для соосного вращения в ней. Инструмент имеет корпус с осью вращения, разделенный на ведомую часть с ведомым концом для вставления в опорный элемент и рабочую часть, выступающую из приводной головки во время использования. Опорный элемент имеет канал для инструмента, предназначенный для соосного вхождения ведомой части инструмента и крепления ее на различной глубине вставления; канал включает первое посадочное место для концентрического крепления ведомого конца инструмента и второе посадочное место для концентрического крепления ведомой части на участке между ведомым концом и рабочей частью. В предпочтительном исполнении первое посадочное место для инструмента вытянуто в осевом направлении для концентрического крепления ведомого конца в любом положении, начиная с положения максимального вставления,когда инструмент полностью вставлен в канал, до положения максимального выдвижения, когда инструмент выдвинут из положения максимального вставления. Далее изобретение будет описываться более детально со ссылками на конкретные предпочтительные исполнения, направленные на улучшение узла привода инструмента, где инструментом является стоматологический инструмент, такой как бор, а опорным элементом является шпиндель привода, такой как шпиндель привода, используемый в высокоскоростных стоматологических наконечниках с турбоприводом. Хотя конкретная ссылка делается на стоматологический бор и шпиндель привода для высокоскоростного стоматологического наконечника, специалистам в данной области будет очевидно, что конструкционные и функциональные характеристики изобретения равным образом применимы к вращающимся стоматологическим и медицинским инструментам вообще и к медицинским и стоматологическим наконечникам и другим наконечникам для крепления вращающихся с большой скоростью инструментов. Высокоскоростной стоматологический наконечник 100, показанный на фиг. 1, обычно включает рукоятку 102, приводную головку для крепления инструмента 101 и поворотное трубопроводное соединение (не показано) для соединения наконечника с различными каналами подачи воздуха, воды, света и электроэнергии, обычно объединенными в так называемый составной шланг (не показан). Приводная головка 101 включает привод, создающий крутящий момент 105, обычно мотор или турбину, установленную с возможностью вращения в приводной головке и имеющую отверстие шпинделя 109 для размещения опорного элемента 103, в данном случае шпинделя привода 10. Опорный элемент 103 обычно включает часть для вхождения инструмента и фиксирующую часть, в данном случае патрон 20, сконструированный для крепления с возможностью освобождения инструмента 106, такого как стоматологический бор, для вращения вокруг оси вращения 108. Опорный элемент 103 может удерживаться в приводной головке 101 любыми способами, известными в данной области, например напрессовыванием опорного элемента 103 в отверстии шпинделя 109 приводной головки. На фиг. 1-3G изображен стоматологический инструмент 106, такой как стоматологический бор 50,обычно имеющий удлиненный корпус 52, разделенный на ведомую часть 54 обычно цилиндрической формы, предназначенную для вставления в приводную головку 101 стоматологического наконечника 100 и получения крутящего момента от привода 105 наконечника, и рабочую часть 56, выступающую из приводной головки 101 наконечника во время работы. Рабочая часть имеет рабочий конец 58 для вхождения в контакт с рабочей поверхностью, такой как поверхность зуба (не показано) во время лечения. Пользователю, обычно стоматологу, приходится приобретать набор боров, имеющих различную длину и конструкцию рабочего конца 58 рабочей части 56. Стоматологический бор 50 обычно вставляется в шпиндель 10 в приводной головке 101 и удерживается там с возможностью освобождения патроном 20 для вращения в шпинделе 10 вокруг оси вращения 108. Как показано на фиг. 2, предпочтительное исполнение узла привода инструмента по настоящему изобретению включает усовершенствованный шпиндель привода 10, подробно описанный ниже, для использования с усовершенствованным бором 50 в соответствии с аспектом инструмента данного изобретения.-5 013203 Различные предпочтительные исполнения инструмента по настоящему изобретению описываются здесь со ссылкой на различные предпочтительные исполнения стоматологического бора, показанные на фиг. 3A-3G. Стоматологический бор 50, показанный на фиг. 3A-3G, включает корпус 52, имеющий ось вращения 52 а, рабочую часть 56, выступающую из головки привода 101 (см. фиг. 1) стоматологического наконечника 100 во время использования, и ведомую часть 54, вставляемую в приводную головку для прямого или опосредованного получения крутящего момента. Все иллюстрируемые боры включают индикатор максимального выдвижения 107, который может быть либо визуальным индикатором 57, как показано в борах, изображенных на фиг. 3 А-3 С, либо механическим индикатором 59, как показано на фиг. 3D или 3F, либо сочетанием визуального и механического индикатора, как показано на фиг. 3 Е и 3G. Визуальный индикатор 57, показанный на борах, изображенных на фиг. 3 А-3 С, 3 Е и 3G, предпочтительно находится на или внутри поверхности ведомой части 54 бора 50, так что индикатор невидим при максимальной глубине вставления инструмента. Когда ведомая часть 54 выдвигается из положения максимального вставления по направлению к глубине максимального выдвижения с целью регулировки глубины, визуальный индикатор 57 становится видимым пользователю, предпочтительно только когда достигается положение максимального выдвижения инструмента (или минимальной глубины вставления инструмент). Некоторыми примерами визуальных знаков может быть, без ограничения, точка, линия,цветная линия, выгравированная линия, лазерная метка, линия, шероховатость поверхности которой отличается от остальной ведомой части, защелка или канавка. Визуальный индикатор 57 может идти полностью или частично по окружности вокруг ведомой части 54, как показано на фиг. 3 В и 3G соответственно, в осевом направлении вдоль ведомой части 54, как показано на фиг. 3 А, или под углом к оси вращения 108 (не показано). Если визуальный индикатор 54 идет в осевом направлении, как показано на фиг. 3 А, положение максимального выдвижения может обозначаться как началом, так и концом индикатора, а также краем индикатора или изменением общего вида индикатора, например изменением цвета,размера или любой иной характеристики или их комбинацией. Это показано на фиг. 3 А, изображающей бор 50 с визуальным индикатором 57, имеющим участки 57 а-57 с с разными характеристиками (предпочтительно цветовыми), где максимальная глубина выдвижения обозначена переходом от участка 57b к участку 57 с, который становится видимым пользователю. Как показано в исполнении, иллюстрируемом фиг. 3D, бор 50 имеет на ведомой части 54 контактную поверхность 60 для фрикционного зацепления с элементом зацепления инструмента 15 на шпинделе 10, что будет далее более детально описано со ссылкой на фиг. 2. Элемент зацепления инструмента 15 зацепляет контактную поверхность 60 на разных глубинах вставления инструмента, начиная с глубины зацепления, на которой возникает контакт между зацепляющим элементом 15 и ведомой частью 54, до максимальной глубины, на которую бор 50 полностью вставляется в наконечник 100. В данном исполнении механический индикатор максимального выдвижения 59 включает первый упор 68 на контактной поверхности 60 для осевого зацепления с элементом зацепления инструмента 15, когда бор 50 выдвигается из положения максимальной глубины вставления (Dmax) в положение максимальной глубины выдвижения (Dmin) между глубиной зацепления и глубиной максимального вставления (см. фиг. 10 и 11). Бор, изображенный на фиг. 3 Е, включает как визуальный индикатор 57, показанный на фиг. 3 В, так и механический индикатор 59, показанный на фиг. 3D. Бор, показанный на фиг. 3G, включает визуальный индикатор 57 в виде лазерной метки, а также механический индикатор 59, как показано на фиг. 3D-3F. В предпочтительном исполнении, показанном на фиг. 2, механический индикатор максимального выдвижения 59 является защелкой 51, расположенной на ведомой части 54 и имеющей первый осевой упор 68 для осевого зацепления элементом зацепления инструмента 15 шпинделя привода 10 для обозначения минимальной глубины вставления (Dmin) (или максимальной глубины выдвижения) бора 50 в шпинделе привода 10. Dmin является глубиной, при которой рабочая часть 56 максимально выдвинута из наконечника, а приводная часть 54 все еще концентрически удерживается в шпинделе привода 10 и находится в хорошем зацеплении с приводным механизмом в наконечнике для надежной передачи крутящего момента. Dmin легко определить для различных конструкций наконечников и шпинделя без излишнего экспериментирования. Можно также выбрать Dmin с запасом прочности, превосходящую глубину,при которой рабочая часть 56 максимально выдвинута из наконечника. Разница между Dmin и Dmax обеспечивает длину осевого люфта, вдоль которого можно надежно регулировать установку бора 50 в шпинделе 10. В предпочтительном исполнении, показанном на фиг. 2, второй индикатор глубины выдвижения 107 а может находиться на ведомой части 54 для определения соответствующей второй или промежуточной глубины вставления ведомой части 54 в шпиндель 10 между Dmin и Dmax, и включая Dmax. Предпочтительное исполнение, изображенное на фиг. 3D, показывает две кольцевые круговые защелки 51 на ведомой части 54, являющиеся индикатором максимальной глубины выдвижения 59 и индикатором промежуточной глубины выдвижения 59 а, имеющими первый и второй упоры 68 и 68 а соответственно, для осевого зацепления с элементом зацепления инструмента 15 при выдвижении (см. фиг. 2) ведомой части 54 из положения максимального вставления в направлении промежуточной глубины вставления, Dmin,-6 013203 или глубины зацепления. Осевое зацепление первого осевого упора 68 элементом зацепления инструмента 15 означает, что достигнута Dmin. В варианте, показанном на фиг. 3D, осевое зацепление второго упора 68 а элементом зацепления инструмента 15 происходит, когда инструмент вставлен практически на глубину Dmax (см. фиг. 10). Таким образом, второй упор 68 а служит для крепления ведомой части 54 наDmax во время работы наконечника, в то время как первый упор 68 служит для крепления ведомой части 54 на Dmin во время работы с максимально выдвинутым бором 50 (см. фиг. 11). Бор, показанный на фиг. 3G, имеет также механический индикатор промежуточной глубины выдвижения 59 а на ведомой части 54. Бор может иметь индикаторы промежуточной глубины выдвижения(механический и/или визуальный) для информирования пользователя о достижении глубины максимального вставления (Dmax) или любой желаемой промежуточной глубины вставления. В случае механического индикатора пользователь преимущественно получает тактильный сигнал (т.е. защелкивание) и/или звуковой сигнал (например, щелчок) при зацеплении механического индикатора элементом зацепления инструмента 15. Альтернативные исполнения механического индикатора глубины выдвижения по настоящему изобретению включают без ограничения:(а) единичную вытянутую по оси защелку 51 на ведомой части 54, как показано на фиг. 5, для постоянной регулировки глубины, где фрикционное зацепления контактной поверхности 60 защелки 51 элементом зацепления инструмента 15 позволяет надежно устанавливать инструмент в наконечнике на любой глубине вставления между Dmin и Dmax во время работы наконечника и где Dmin обозначается осевым зацеплением первого упора 68 элементом зацепления инструмента 15;(б) множество индикаторов глубины вставления 59, как показано на фиг. 3D и 3G, каждый из которых имеет упор 68, расположенный на ведомой части 54 для определения множества соответствующих промежуточных глубин вставления между Dmin и Dmax, где Dmin обозначается первым осевым упором 68 индикатора глубины максимального выдвижения 59;(в) контурный кольцевой индикатор максимальной глубины выдвижения, постепенно сужающийся радиально наружу вдоль оси от первого упора в направлении рабочей части 56 (не показано), где фрикционное зацепление контактной поверхности конической кольцевой защелки элементом зацепления инструмента 15 позволяет устанавливать ведомую часть 54 в наконечнике на любой глубине вставления между Dmin и Dmax и где Dmin обозначается первым осевым упором 68. Хотя для облегчения изготовления описанный выше механический индикатор 59 предпочтительно имеет форму углубленной защелки 51 на контактной поверхности 60 ведомой части 54, совершенно очевидно, что индикатор, и особенно упор 68, может быть в виде выступа на поверхности ведомой части 54. Также специалистам в данной области очевидно, что возможны другие варианты механических индикаторов для обозначения достижения желаемой глубины вставления и они также включены в объем правовой охраны данного изобретения. В соответствии с предпочтительным исполнением защелка является любым типом углубления, расположенным на корпусе 52 бора 50, но предпочтительно кольцевой, идущей по кругу канавкой на ведомой части 54. Аксиально удлиненная защелка или множество расположенных по оси на расстоянии друг от друга кольцевых защелок на ведомой части 54 позволяют надежную и контролируемую осевую регулировку бора 50 в шпинделе привода 10 в диапазоне глубин между Dmax и заранее заданной Dmin, обеспечивая, таким образом, "индексирование глубины". Обеспечение безопасного регулирования глубины и контролируемого индексирования глубины в стоматологическом наконечнике удовлетворяет потребность, которая давно существовала в данной области. Работа наконечника при глубине вставления инструмента между Dmin и глубиной зацепления также возможна благодаря фрикционному зацеплению ведомой части 56 элементом зацепления инструмента 15, но не является предпочтительной из-за недостатков, связанных со слишком сильным выдвижением бора. Термины "индикатор максимального выдвижения", "индикатор максимальной глубины выдвижения", "индикатор минимальной глубины вставления", "индикатор минимальной глубины вставления инструмента" и подобные термины взаимозаменяемы в данном тексте. Аналогичным образом термины"положение максимального выдвижения", "длина максимального выдвижения", "глубина максимального выдвижения", "глубина минимального вставления" и подобные им взаимозаменяемы в данном тексте. В этой связи термины "выдвинутый" или "выдвижение" обозначают, что инструмент выдвинут из максимальной глубины вставления, при которой инструмент полностью вставлен в шпиндель привода, в направлении рабочего конца шпинделя привода. И наоборот, термины "вставленный" или "вставление" относятся к вставлению инструмента в рабочий конец шпинделя привода в направлении ведомого конца шпинделя. В предпочтительном исполнении изобретения, показанном на фиг. 2 и 7-11, опорный элемент для инструмента, в данном исполнении - шпиндель 10, вставляется в отверстие шпинделя 109 приводной головки 101 для соосного вращения в приводной головке. Инструмент 106, в данном случае бор 50, имеет корпус 52 с осью вращения 108, ведомую часть 54 с ведомым концом 55 для вставления в шпиндель 10 и рабочую часть 56, выступающую из приводной головки во время использования. Как показано на-7 013203 фиг. 10 и 11, шпиндель 10 имеет канал для инструмента 12 для соосного вхождения ведомой части 54 инструмента при различных глубинах вставления, включающий первое посадочное место 14 для концентрического крепления приводного конца 55 бора 50 и второе посадочное место 16 для концентрического крепления ведомой части 54 бора 50 в промежуточном положении между приводным концом 55 и рабочей частью 56. Первое посадочное место 14 вытянуто по оси для концентрического крепления приводного конца 55 в любом положении, начиная с положения максимального вхождения (Dmax), при котором бор 50 полностью вставлен в канал для инструмента 12 (фиг. 10), до положения максимального выдвижения (Dmin), при котором бор 50 выдвинут из положения максимального вставления (фиг. 11). В предпочтительном исполнении первого посадочного места для инструмента 14 осевая длина (глубина) первого посадочного места равна не менее чем 10% осевой длины ведомой части 54 бора 50, используемого в сочетании со шпинделем 10. Для получения достаточно большой длины выдвижения осевая длина (глубина) первого посадочного места инструмента 14 предпочтительно должна составить не менее 15% осевой длины ведомой части 54, еще предпочтительней не менее 20%. Практические диапазоны выдвижения достигаются при осевой длине (глубине) первого посадочного места 14, равной 15-60% осевой длины ведомой части 54, предпочтительнее 20-75%, хотя другие соотношения длин находятся также в пределах, предусматриваемых настоящим изобретением. Осевая длина первого посадочного места инструмента 14 может быть также выбрана независимо от длины ведомой части 54 используемого бора 50, причем предпочтительные длины посадочного места будут составлять не менее 1,5 мм, предпочтительней не менее 2 мм, еще предпочтительней около 2-7 мм и наиболее предпочтительно около 5 мм. Шпиндель 10 предпочтительного исполнения опорного элемента для инструмента, показанного на фиг. 2 (как изображено на фиг. 9 А, 9 В, 10, 11), включает элемент, воспринимающий крутящий момент,имеющий обычно форму цилиндрического корпуса 30, вставляемого в отверстие шпинделя 109 приводной головки 101 для получения крутящего момента от привода 105. Корпус 30 вмещает опорный элемент в форме патрона 20, для крепления бора 50 с возможностью освобождения, и цангу 40 для селективного освобождения бора 50 из патрона 20. Патрон 20 включает канал для инструмента 12 в виде осевого отверстия для инструмента 22 для вхождения ведомой части 54 бора 50 соосно оси вращения 108. Осевое отверстие предпочтительно идет от приводного конца 21 патрона 20 к концу вхождения инструмента 23. Патрон 20 также включает элемент крепления инструмента 104 в виде эластичного фиксатора инструмента 24. Канал для инструмента 12 включает первое посадочное место 14 для крепления ведомого конца 55 бора 50 и второе посадочное место 16 для крепления ведомой части 54 в промежуточных положениях между ведомым концом 55 и рабочей частью 56. В исполнении шпинделя 10, показанном на фиг. 9 А и 9 В, первое посадочное место 14 расположено в патроне 20, а второе посадочное место 16 находится в цанге 40. В данном исполнении первое посадочное место для инструмента 14 имеет значительную протяженность в осевом направления (значительную глубину) для концентрического крепления ведомого конца инструмента 55 даже тогда, когда инструмент выдвинут из положения максимальной глубины вставления Dmax, при которой приводная часть 54 полностью вставлена в канал для инструмента 12, в положение, при котором элемент крепления инструмента 15 все еще зацепляет ведомую часть 54. Фиксатор инструмента 24 образован эластичной частью стенки патрона 13, окружающей осевое отверстие 22. Фиксатор 24 предпочтительно радиально упруго деформируется для вставления ведомой части 56 в отверстие 22. Фиксатор 24 предпочтительно имеет контактный столбик для зацепления инструмента 25 для контакта с контактной поверхностью 60 бора 50. Фиксатор сделан из достаточно прочного материал (предпочтительно нержавеющей стали) для того, чтобы с достаточной силой сместить контактный столбик 25 вплотную к контактной поверхности 60 при вставлении ведомой части 54 в осевое отверстие для фрикционного зацепления бора 50 и передачи крутящего момента, а также для предотвращения осевого перемещения бора 50 в шпинделе 10 во время работы наконечника 100. Выбор подходящих материалов для патрона 20 и эластичного фиксатора 24 не является частью настоящего изобретения и вполне может быть сделан специалистами в данной области. Специалистам будет также очевидно, что патрон 20 может быть снабжен множеством эластичных фиксаторов 24,такими как пара диаметрально противоположных фиксаторов 24, показанных на фиг. 6A-6D. В одном исполнении фиксатор 24 направлен к концу вхождения инструмента 23 патрона 20 в шпинделе (см. фиг. 10 и 11), а элемент зацепления инструмента 15 находится рядом с концом вхождения инструмента 23 для фрикционного зацепления с ведомой частью 56. Такая ориентация позволяет больший диапазон выдвижения, чем в случае, когда фиксатор 24 направлен к приводному концу патрона 21 патрона 20 в шпинделе (фиг. 12 и 14), поскольку бор 50 все еще должен удерживаться фиксатором 24 в положении максимального выдвижения. В исполнении предлагаемого узла привода инструмента, показанном на фиг. 10 и 11, патрон 20 сконструирован для обеспечения взаимодействия с механическим индикатором максимального выдвижения 59 на боре 50 для обозначения Dmin. Для этого контактный столбик 25 выступает радиально внутрь от фиксатора 24 и имеет размер и форму, позволяющую ему не только входить в механический индикатор максимального выдвижения 59, в данном случае в индикаторную канавку 70, но также вызывать у пользователя тактильные ощущения, указывающие на достижение Dmin. Таким образом, пользователь предпочтительно будет вставлять бор 50 в патрон 20 до достижения Dmax, что станет очевидным из того факта, что дальнейшее вставление бора невозможно, а затем будет выдвигать бор 50 до достижения же-8 013203 лаемого положения. Чрезмерное выдвижение бора 50 из патрона 20 предотвращается благодаря тактильным ощущениям при попадании контактного столбика 25 в индикаторную канавку 70, что пользователь ощущает, а иногда и слышит при достижении Dmin. Зацепление контактного столбика 25 фиксатора 24 с индикаторной канавкой 70 также обеспечивает дополнительную меру по обеспечению безопасности, отсутствующую в наконечниках традиционных конструкций. ISO (МОС) признает чрезмерную теплоту как один из главных факторов усталостного изнашивания и разрушения патрона в традиционных наконечниках. Во избежание выработки излишнего тепла в связи с тем, что пользователь оказывает давление на нажимную пусковую кнопку турбины наконечника, один из стандартов ISO предусматривает минимальную силу возврата возвратной пружины нажимной кнопки. Цель данного стандарта - избежать трения между механизмом нажимной кнопки и шпинделем наконечника во время вращения турбины. Чрезмерное тепло не только уменьшает смазывание, но, что важнее, может привести к ослаблению рессорной силы фиксаторов бора в патроне. Эти фиксаторы обычно изготавливаются из отпущенной стали, и чрезмерное тепло ведет к ползучести металла,ослабляя, таким образом, возвращающую силу фиксаторов. Если такое ослабление произошло, бор больше не будет надежно фиксироваться в патроне. Эта проблема преодолена в исполнении узла привода инструмента, показанном на фиг. 10 и 11, где, например, контактный столбик 25 на фиксаторе 24 зацепляет индикаторную канавку 70. Такое механическое зацепление возможно даже после ослабления фиксатора 24 в результате воздействия тепла, так что бор 50 надежнее фиксируется в патроне 20. В одном варианте, показанном на фиг. 10 и 11, бор 50 включает индикаторную канавку 70, а также канавку максимального вставления 72, в которую защелкивается контактный столбик 25, когда бор 50 полностью вставляется в патрон 20. Это обеспечивает тактильные ощущения пользователя как на глубине максимального вставления (Dmax), так и на глубине максимального выдвижения (Dmin) бора 50. В другом варианте (не показано) бор 50, кроме индикаторной канавки 70 и канавки максимального вставления 72, включает одну и более промежуточных канавок, расположенных между ними (не показано), каждая из которых взаимодействует с контактным столбиком 25 и обеспечивает тактильные ощущения пользователя. Дополнительные канавки могут располагаться вдоль ведомой части 54 на выбранных расстояниях друг от друга для обеспечения функции "индексирования глубины" или "индексирования длины выдвижения". В еще одном варианте (не показано) многочисленные индексирующие кольцевые канавки могут быть заменены спиральной индексирующей канавкой, идущей вдоль ведомой части 56 бора 50,позволяя индексировать глубину бора вращением бора 50 относительно патрона 20, когда контактный столбик 25 находится в зацеплении со спиральной канавкой. Может быть также предусмотрено большое количество спиральных канавок. В предпочтительном исполнении, показанном на фиг. 9 А и 9 В, патрон 20 включает пару диаметрально противоположных фиксаторов 24, образованных двумя полукруглыми частями стенки патрона 20, разделенными осевыми прорезями 26. Контактный столбик 25 (см. фиг. 6 А и 6 В) образован одним или более выступами, направленными радиально внутрь от внутренней поверхности фиксаторов 24 вокруг центральной оси 29 для обеспечения фрикционного зацепления контактной поверхности 60 ведомой части 54 и предотвращения осевого перемещения бора 50 во время работы наконечника 100 и для осевого зацепления с первым осевым упором 68 индикатора максимального выдвижения 59 (см. фиг. 2) для обозначения достижения Dmin. В другом варианте (фиг. 6 С) контактный столбик 25 образован парой диаметрально противоположных кольцевых выступов, идущих от внутренних поверхностей двух противоположных полукруглых фиксаторов 24. Фиксаторы и контактные столбики могут быть сконструированы и получены другими способами, известными специалистам в данной области. Например, фиксаторы 24 могут быть прямыми с параллельными, идущими в осевом направлении сторонами, как показано на фиг. 6 А и 6 В, или же могут быть сужающимися, как показано на фиг. 6 С и 6D. Для специалистов в данной области очевидно, что может быть более двух фиксаторов, расположенных предпочтительно симметричным образом для обеспечения вращения без вибрации на больших скоростях. Контактные столбики 25 могут быть любой подходящей формы и конструкции, обеспечивающей надежное выполнение фиксирующей функции, например они могут иметь квадратный или прямоугольный профиль (фиг. 10, 11), быть в профиле под углом к одному осевому концу (фиг. 6 А-6 С), под углом к обоим осевым концам (фиг. 6D) или иметь иную форму, например закругленную. Для облегчения вставления бора 50 в патрон 20 поверхность контактных столбиков 25 на конце вхождения инструмента фиксаторов 24 может находиться под углом к центральной оси 12 отверстия для вхождения инструмента 22 аналогично контактному столбику, показанному на фиг. 6D. В узле привода инструмента, показанном на фиг. 12, который окружает патрон, изображенный на фиг. 6D, угловой контактный столбик 25 фактически способствует соосной установке выступов 44 цанги 40 в осевых прорезях 26 патрона 20 в собранном шпинделе 10. Глубина вхождения контактного столбика 25 в индикатор механического выдвижения 59 или 59 а,предпочтительно защелку 51 или канавку 70 на боре 50, может быть разной, например, в зависимости от конструкции и материалов. Высота контактного столбика может быть меньше, равна или больше глубины канавки. Когда высота контактного столбика 25 равна или меньше высоты защелки 51 или канавки-9 013203 70, предотвращается излишняя деформация фиксаторов при вставлении между ними бора и зацеплении контактного столбика или столбиков механическими индикаторами 59 и 59 а. Такое устройство также обеспечивает максимальное фрикционное зацепление бора фиксаторами и снижение вращательного и осевого скольжения. Как видно из фиг. 9 А и 9 В, в исполнении узла привода инструмента, показанном на фиг. 2, шпиндель привода 10 также включает цангу 40 для радиального раздвижения фиксаторов 24 во время вставления, выдвижения и извлечения бора 50. В данном исполнении цанга 40 установлена в корпусе 30 на конце вставления инструмента 13 шпинделя привода 10 соосно и примыкая к патрону 20. Цанга 40 имеет центральное отверстие 42 для прохождения бора 50 и пару диаметрально противоположных выступов 44,идущих в осевом направлении от цанги 40 к патрону 20 в собранном шпинделе 10. Выступы 44 имеют форму, необходимую для зацепления осевых прорезей 26 патрона 20 в собранном виде. Выступы 44 предпочтительно сужаются в продольном направлении для раздвижения фиксаторов 24, когда цанга 40 и патрон 20 с усилием сдвигаются друг к другу. Цанга 40 предпочтительно прикреплена к корпусу 30, а патрон 20 предпочтительно закреплен подвижно в корпусе 30, что позволяет движение патрона 20 относительно цанги 40 для использования шпинделя 10 в наконечниках с кнопочным деблокированием. Активирование кнопочного выключателя такого наконечника (не показано) передвигает патрон 20 в корпусе 30 в направлении цанги 40, благодаря чему фиксаторы 24 радиально раздвигаются выступами 44, что очевидно для специалистов в данной области. Цанга 40 постоянно или с возможностью освобождения закреплена в корпусе 30, например, при помощи резьбового соединения или прессовой посадкой. Другие возможные методы закрепления включают сварку, приклеивание и так далее. Однако используемый способ закрепления должен гарантировать, что цанга 40 не будет передвигаться относительно корпуса 30,когда цанга и патрон направляются с усилием навстречу друг друга для открытия фиксаторов 24. В одном исполнении шпинделя 10 корпус 30 представляет собой элемент шпинделя, воспринимающий крутящий момент. Корпус 30 достаточно плотно прилегает к отверстию шпинделя 109 приводной головки 101 (см. фиг. 1) для обеспечения надежной передачи крутящего момента от привода 105 шпинделю 10. Крутящий момент затем передается от шпинделя 10 бору 50 посредством зацепления выступов 44 цанги 40 с осевыми прорезями 26 патрона 20 и фрикционного зацепления фиксаторов 24 с контактной поверхностью 60 на боре 50. В предпочтительном варианте шпинделя 10, как показано на фиг. 6 А и 6 В, крутящий момент передается непосредственно от привода 105 к патрону 20 при помощи замка крутящего момента 28 на приводном конце 21 патрона 20, имеющем форму, подходящую для вхождения в контакт с втулкой крутящего момента (не показано), находящейся на дне отверстия шпинделя. Замок крутящего момента 28 образуется путем придания приводимому концу патрона 21 любого некруглого наружного сечения. Замок крутящего момента 28 и втулка крутящего момента предпочтительно имеют комплементарные формы, но могут также использоваться некомплементарные формы, обеспечивающие посадку с натягом, если вращение замка 28 относительно втулки надежно предотвращено. В предпочтительном исполнении некруглый замок 28 сформирован в целом из цилиндрической концевой части патрона 20, которая снабжена двумя диаметрально противоположными участками с плоской поверхностью (см. фиг. 6 В и 8). В предпочтительном исполнении узел привода также включает блокирующее устройство для бора 50, предотвращающее его вращение в канале 12 шпинделя 10. Это уникальное устройство для передачи крутящего момента предпочтительно комбинируется с замком крутящего момента 28 и втулкой крутящего момента, описанными выше, для обеспечения непосредственной передачи крутящего момента от привода 105 к бору 50 без возможности какого-либо скольжения и связанной с ним выработки теплоты и возможного теплового повреждения компонентов узла привода, особенно закаленных фиксаторов 24. Устройство передачи крутящего момента включает замыкающую часть 53 на боре 50, имеющую наружное некруглое сечение (см. фиг. 3D, 4 А-8, 10, 11), и замыкающую втулку 27 в патроне 20, имеющую комплементарное или взаимоблокирующее поперечное сечение. Замыкающая часть 53 имеет форму, позволяющую ее скользящую посадку в замыкающую втулку 27 и регулировку длины бора 50 путем выдвижения бора 50 из полностью вставленного положения в соответствии с главным аспектом данного изобретения. Замыкающая втулка 27 предпочтительно равна по протяженности первому посадочному месту 14,что означает, что первое посадочное место 14 имеет вид замыкающей втулки с формой поперечного сечения, позволяющей скользящую посадку без зазора замыкающей части 53 бора 50 при полном предотвращении вращения замыкающей части 53 в замыкающей втулке 27. Фиг. 4 А показывает осевой торцевой вид предпочтительного исполнения стоматологического бора 50, описываемого в изобретении,имеющего замыкающую часть 53 с треугольным сечением. На фиг. 8 показан торцевой вид шпинделя привода 10 предпочтительного исполнения, показанного на фиг. 2, иллюстрирующий форму поперечного сечения замыкающей втулки 27, не являющуюся полностью комплементарной к поперечному сечению замыкающей части 53, показанной на фиг. 4, но которая тем не менее обеспечивает посадку с натягом замыкающей части 53 в замыкающей втулке 27 для обеспечения надежной взаимоблокировки между замыкающей частью 53 и замыкающей втулкой 27. В данном исполнении замыкающая втулка 27 является многогранной втулкой, образованной в части канала для инструмента 12 патрона 20, находящейся- 10013203 вблизи приводного конца 21 патрона. Многогранная замыкающая втулка 27 обеспечивает при вставлении наибольшее количество ориентации треугольной замыкающей части 53 для улучшения возможности соосной установки замыкающей части 53 с замыкающей втулкой 27 без необходимости предварительного визуального выравнивания. В особо предпочтительном исполнении замыкающая втулка 27 вытянута практически на всю длину канала для инструмента 12 для поддержания соосности во время вращения. Предпочтительно, чтобы замыкающая часть 53 и замыкающая втулка 27 были симметричны по вращению, т.е. симметричны вокруг оси вращения для предотвращения излишней вибрации бора 50 или патрона 20, а, таким образом, и наконечника, при вращении на больших скоростях. В альтернативном варианте замыкающая часть 53 и/или замыкающая втулка 27 могут также быть симметричны по механическому моменту, что означает сбалансированную вокруг оси вращения массу, с целью предотвращения повышенной вибрации в наконечнике. Для облегчения соосной установки замыкающей части 53 с замыкающей втулкой 27 особо предпочтительное исполнение патрона 20 включает элемент соосной установки бора 53 а (фиг. 7), находящийся рядом с концом вставления бора шпинделя привода 10. Элемент соосной установки бора 53 а предпочтительно соответствует по форме и ориентации некруглой замыкающей втулке 27, обычно размещенной глубоко в приводной головке наконечника. Этот элемент соосной установки бора 53 а позволяет предварительную соосную установку замыкающей части 53 и замыкающей втулки 27 после вставления ведомой части 54 в шпиндель привода 10. Элемент соосной установки бора 53 а составляет часть контрактного столбика 25 в исполнении, показанном на фиг. 6. В альтернативном предпочтительном исполнении узла привода инструмента, показанном на фиг. 12, все детали выполняют ту же функцию, хотя патрон 20 и цанга 40 расположены в шпинделе 10 в аксиально противоположной ориентации в сравнении с исполнением, показанным на фиг. 2. Бор 50 сначала вставляется в патрон 20, а затем входит в соосную примыкающую цангу 40. В такой ориентации первое посадочное место 14 образуется в цанге 40 и части корпуса 30 для поддерживания ведомого конца 55 инструмента во время регулировки длины, а второе посадочное место 16 находится в патроне 20 для поддерживания ведомой части 54 инструмента в положении между ведомым концом 55 и рабочей частью 56. В варианте, показанном на фиг. 12, крутящий момент передается корпусу 30 посредством фрикционного зацепления с отверстием шпинделя 109, например, напрессовыванием шпинделя 10 в отверстии шпинделя 109. Цанга 40 надежно вставлена в шпиндель и зацепляет патрон 20 в ориентации, когда выступы 44, идущие от цанги 40 к патрону 20, зацепляют осевые прорези 26, образованные в патроне 20,аналогично исполнению, показанному на фиг. 2. Однако крутящий момент передается не таким способом, как в исполнении, показанном на фиг. 2. Как показано на фиг. 13 В и 5, для передачи крутящего момента в исполнении, показанном на фиг. 12, суженная часть 30 а корпуса 30 образует замыкающую втулку 27 для предотвращения вращения замыкающей части 53 бора 50 относительно корпуса 30. Замыкающая втулка 27 может быть сконструирована любым подходящим способом. Например, как показано на фиг. 15, суженная часть 30 а может иметь некруглое сечение, комплементарное к некруглому сечению замыкающей части 53 бора 50, или же она может обеспечивать посадку с натягом для образования замыкающей втулки 27, как описано выше. Суженная часть 30 а также предотвращает вращение цанги 40, в частности, выступов 44 относительно корпуса 30. Это постоянно удерживает не только цангу 40 в одном положении вращения в корпусе 30, но и патрон 20 благодаря взаимодействию между выступами 44 цанги 40 и осевыми разрезами 26 в патроне 20. Как показано на фиг. 13 В, в устройстве привода инструмента, изображенном на фиг. 12, контактный столбик 25 выступает из фиксатора 24, в то время как второй фиксатор 24 имеет относительно плоский столбик, который действует во время работы как нажимная подушка, надавливающая на контактную поверхность 60 механического индикатора 59 бора 50. Нажимная подушка может иметь, как показано, форму плоского контактного столбика 25 а или может быть просто фиксатором без контактного столбика. Устройство, состоящее из одного столбика 25 и нажимной подушки 25 а, т.е. асимметричное устройство предпочтительно для боров 50, имеющих механический индикатор 59, расположенный на замыкающей части 53 бора 50 (см. фиг. 3G). В данном исполнении глубина защелки 51 асимметрична по окружности замыкающей части 53 бора 50 из-за некруглого сечения замыкающей части 53 (см. фиг. 4 В и 4 С). Во время работы бор 50 ориентирован в шпинделе 10 таким образом, что контактный столбик 25 зацепляет более глубокую часть защелки 51, а нажимная подушка 25 а зацепляет мелкую часть защелки 51, где поверхность бора 50 сделана плоской для образования треугольной замыкающей часть 53(фиг. 4 С). Такая ориентация достигается благодаря специфической форме замыкающей втулки 27 в корпусе 30, как показано на фиг. 15. Наличие, как в данном исполнении, асимметричных столбиков 25 и 25 а особо выгодно для инструментов, имеющих трехсторонние некруглые замыкающие части. Использование асимметричных столбиков и фигурной замыкающей втулки 27, которые фиксируют бор 50 в том же положения вращения относительно патрона 20, значительно снижает износ. Использование асимметричного патрона, имеющего идентичные столбики, привело бы к тому, что один из них всегда бы находился в контакте с плоской замыкающей поверхностью на стержне инструмента, в то время как другой зацеплял бы круговую наружную поверхность стержня инструмента в замыкающей части 56, что привело бы к- 11013203 износу на наружной поверхности. Специалистам в данной области очевидно, что асимметричный патрон или патрон с одним контактным столбиком должен быть уравновешен для предотвращения повышенной вибрации при вращении, в частности при вращении на больших скоростях, что имеет место при использовании турбинных наконечников. Этого можно достичь уравновешиванием веса фиксаторов 24 и 24 а или предпочтительно уравновешиванием всей системы шпинделя вокруг центральной оси для достижения ровного вращения. Например, материал можно удалить, добавить или перенести в корпус 30, патрон 20 или цангу 40, распределить для обеспечения любой разницы в весе между двумя фиксаторами 24 и 24 а или уравновесить любые другие асимметричные компоненты в шпинделе 10. В исполнении, показанном на фиг. 13 В и 15,предусмотрен корпус для уравновешивания системы при помощи асимметрической конструкции патрона. Конструкция замыкающей втулки 27 также уравновешена для предотвращения вибрации при вращении. В альтернативном фиг. 12 исполнении (не показано) цанга получает крутящий момент от приводного механизма в наконечнике при помощи замка крутящего момента 28, аналогичного замку 28 на патроне 20 в исполнении, показанном на фиг. 2. Замыкающая втулка 27 в этом альтернативном предпочтительном исполнении (не показано) предпочтительно находится в отверстии для инструмента цанги 40, но может быть также расположена в корпусе 30 аналогично суженной части 30 а корпуса 30, как показано на фиг. 13 В. Замыкающая втулка 27 предпочтительно продолговатая и радиально поддерживает бор 50 для сохранения соосности во время вращения на различных глубинах вставления между Dmin и Dmax. Втулка предпочтительно имеет комплементарную форму к некруглой в поперечном сечении части 53 бора 50 или обеспечивает посадку с натягом аналогично показанной на фиг. 6 А и 6 В. Как показано на фиг. 15, суженная часть 30 корпуса 30, образующая замыкающую втулку для передачи крутящего момента бору 50, имеет асимметричную форму, позволяющую всегда придавать бору во втулке одну и ту же ориентацию относительно втулки. В частности, форма поперечного сечения в суженной части 30 а включает плоскую часть для зацепления с плоским участком на замыкающей части 53 бора 50, которая диаметрально противоположна круговой части достаточного диаметра для плотного зацепление с круговым снаружи участком замыкающей части 53. Расстояние между диаметрально противоположными плоским и круговым участками замыкающей втулки в корпусе 30 (суженной части 30 а) выбирается равным размерам замыкающей части 53 бора 50 таким образом, чтоб замыкающая часть с натягом вставлялась в замыкающую втулку и блокировалась для предотвращения вращения в ней и надежной передачи крутящего момента от корпуса 30 к бору 50. Предусмотрены также другие замыкающие части с некруглым сечением и комплементарные замыкающие втулки, например квадратные, прямоугольные, восьмиугольные, ромбовидные, звездообразные,в форме усеченной окружности и др. Некруглая замыкающая часть может быть также в основном круглой формы с одним или более зубцами, выемками или осевыми канавками, выступающими радиально внутрь замыкающей части 53. Предусмотрен также вариант, в котором замыкающая часть 53 бора 50 непосредственно зацепляет замыкающую втулку 27, образованную в части приводного механизма, например турбины для непосредственной передачи крутящего момента. Предполагается, что стоматологический инструмент по настоящему изобретению может иметь любой известный в данной области тип рабочего конца, контактирующего с поверхностью зуба. Кроме того, часть или весь инструмент может иметь износостойкое покрытие. Один или более компонентов узла привода вращающегося инструмента могут иметь покрытие для снижения трения, например выступы 44 цанги 40. Описываемый инструмент может также включать осевой канал для подачи воздуха или воды из наконечника к поверхности зуба. Инструмент, предлагаемый в изобретении, может быть иным инструментом, нежели стоматологический бор. Вышеописанные исполнения настоящего изобретения приведены только в качестве примера. Специалистами в данной области могут вноситься изменения и модификации в определенные исполнения,не отходя от объема изобретения, который определен исключительно прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел привода вращающегося инструмента для использования в стоматологическом или медицинском наконечнике, имеющем приводную головку с осью вращения, включающий вращающийся инструмент и узел привода инструмента для крепления инструмента с возможностью освобождения, вставляемый в приводную головку для соосного вращения в приводной головке; инструмент имеет корпус с осью вращения, ведомую часть с ведомым концом для вставления в узел привода инструмента и рабочую часть, выступающую из приводной головки во время использования; узел привода инструмента имеет канал для инструмента, предназначенный для соосного вхождения ведомой части инструмента на различные глубины и включающий первое посадочное место для концентрического крепления ведомого конца инструмента и второе посадочное место для концентрического крепления ведомой части между ведомым концом и рабочей частью; первое посадочное место для инструмента вытянуто по оси для концентрического крепления ведомого конца в любом положении, начиная от максимальной глубины вставления, при котором инструмент полностью вставлен в канал для инструмента, до глубины максимального выдвижения, при котором инструмент выдвинут с глубины максимального вставления, а ведомый конец все еще находится в зацеплении с первым посадочным местом. 2. Узел привода инструмента по п.1, где инструмент включает индикатор максимального выдвижения для информирования пользователя о достижении инструментом максимальной глубины выдвижения. 3. Узел привода вращающегося инструмента по п.2, включающий шпиндель привода, плотно входящий в отверстие шпинделя привода приводной головки, имеющий часть, воспринимающую крутящий момент от приводной головки, опорную часть для инструмента, связанную с частью, воспринимающей крутящий момент, и имеющую канал для вхождения инструмента с первым и вторым посадочным местом; шпиндель привода также включает элемент крепления инструмента для крепления ведомой части в канале с возможностью освобождения; осевая длина первого посадочного места выбирается таким образом, чтобы элемент крепления зацеплял ведомую часть, когда инструмент находится в любом положении, начиная от положения максимального вставления до положения максимального выдвижения. 4. Вращающийся стоматологический инструмент для использования в узле привода инструмента,имеющем канал для соосного вхождения инструмента и включающем первое и второе посадочные места для концентрического крепления инструмента, причем первое посадочное место вытянуто в осевом направлении для концентрического крепления инструмента на различных глубинах вставления, включает корпус инструмента, имеющий ось вращения и разделенный на ведомую часть с ведомым концом для вставления в канал для инструмента узла привода инструмента и рабочую часть с рабочим концом, выступающим из узла привода инструмента во время работы; а также имеющий индикатор максимального выдвижения на ведомой части для информирования пользователя о выдвижении инструмента из опорной части на глубину максимального выдвижения, при которой ведомый конец только частично вставлен в первое посадочное место. 5. Инструмент по п.4, где индикатор максимального выдвижения является визуальным знаком на ведомой части и расположен между ведомым концом и рабочей частью таким образом, чтобы быть скрытым от взгляда при вставлении инструмента на глубину между максимальной глубиной вставления и максимальной глубиной выдвижения и быть видимым пользователю при вставлении инструмента в наконечник на глубину, равную или меньшую максимальной глубины выдвижения. 6. Инструмент по п.5, где индикатор максимального выдвижения выбирается из группы, состоящей из точки, линии, цветной линии, выгравированной линии, лазерной метки, линии, шероховатость поверхности которой отличается от остальной ведомой части, выемки или канавки. 7. Инструмент по п.4, где индикатор максимального выдвижения является механическим знаком,расположенным для ведомой части для зацепления частью опорного элемента при достижении максимальной глубины выдвижения. 8. Инструмент по п.7, где механический знак является ограничителем на ведомой части для механического взаимодействия с опорным элементом, когда инструмент выдвинут на максимальную глубину выдвижения. 9. Инструмент по п.8, включающий также контактную поверхность на ведомой части для зацепления элементом зацепления инструмента на глубинах вставления, начиная, по крайней мере, с глубины максимального выдвижения до глубины максимального вставления; ограничитель, который является упором на контактной поверхности для осевого зацепления элементом зацепления инструмента, когда инструмент выдвигается с глубины максимального вставления на глубину максимального выдвижения. 10. Инструмент по п.9, где контактная поверхность имеет осевую протяженность для зацепления элементом зацепления инструмента на любой глубине вставления, начиная с максимальной глубины вы- 13013203 движении до максимальной глубины вставления. 11. Инструмент по п.8, где индикатор максимального выдвижения является защелкой на ведомой части, а ограничитель является упором, выдающимся радиально наружу от контактной поверхности. 12. Инструмент по п.11, где упор выступает радиально наружу от контактной поверхности под тупым углом к оси вращения. 13. Инструмент по п.11, где защелка является кольцевой канавкой, а упор является боковой стенкой канавки. 14. Инструмент по п.8, где упор является кольцевым выступом, направленным радиально наружу от контактной поверхности. 15. Инструмент по п.8, где ведомая часть включает участок замка крутящего момента, имеющий некруглое, симметричное вращению сечение для зацепления во втулке крутящего момента, комплементарной по форме к шпинделю привода. 16. Инструмент по п.15, где участок замка крутящего момента имеет некруглое сечение. 17. Инструмент по п.15, где участок замка крутящего момента имеет многоугольное сечение. 18. Инструмент по п.16, где некруглое сечение участка замка крутящего момента образовано по крайней мере двумя равномерно распределенными по кругу нецилиндрическими частями поверхности. 19. Инструмент по п.18, где некруглые части поверхности выбираются из группы плоских поверхностей, выемок, канавок, углублений, выступов и столбиков. 20. Инструмент по п.17, где участок замка крутящего момента образует большую часть ведомой части. 21. Инструмент по п.4 для использования в турбинном наконечнике. 22. Инструмент по п.21, где инструментом является стоматологический бор. 23. Инструмент для использования в стоматологическом наконечнике, имеющем вращающийся привод и шпиндель привода для вхождения инструмента, а также элемент крепления для фрикционного зацепления инструмента в шпинделе, включает корпус инструмента, имеющий ось вращения, рабочую часть, выступающую из наконечника, и ведомую часть для вставления в шпиндель привода на максимальную глубину вставления; защелку на рабочей части для зацепления элементом крепления, имеющую первый осевой упор,расположенный на ведомой части для обозначения заранее выбранной максимальной глубины выдвижения ведомой части, меньшей, чем максимальная глубина вставления. 24. Узел привода для использования в устройстве привода инструмента по п.1, являющийся шпинделем привода, включающим элемент, воспринимающий крутящий момент для получения крутящего момента от привода; опорный элемент для инструмента, соединенный с элементом, воспринимающим крутящий момент,и имеющий канал для вхождения ведомой части инструмента, соосной оси вращения шпинделя; элемент крепления инструмента, соединенный с опорным элементом для зацепления с возможностью освобождения ведомой части для крепления инструмента с возможностью освобождения в опорном элементе; канал для инструмента, включающий первое посадочное место для крепления ведомого конца инструмента и второе посадочное место для крепления ведомой части в положении между ведомым концом и рабочей частью; первое посадочное место вытянуто в осевом направлении для концентрического крепления ведомого конца в любом положении, начиная с глубины максимального вставления, при которой ведомая часть полностью вставлена в канал для инструмента, до полностью выдвинутого положения,при котором инструмент выдвинут с глубины максимального вставления, а ведомый конец все еще находится в зацеплении с первым посадочным местом и элемент крепления инструмента все еще зацепляет ведомую часть. 25. Шпиндель привода по п.24, где осевая длина первого посадочного места составляет не менее 10% осевой длины ведомой части, предпочтительно 15-60%, наиболее предпочтительно 20-70%. 26. Шпиндель привода по п.24, где осевая длина первого посадочного места равна не менее 1,5 мм,предпочтительно не менее 2 мм, еще предпочтительней 2-7 мм и наиболее предпочтительно примерно 5 мм. 27. Шпиндель привода для крепления инструмента с возможностью вращения в стоматологическом наконечнике, имеющем вращающийся привод для создания крутящего момента, инструмент, имеющий корпус, разделенный на ведомую часть с ведомым концом для вставления в наконечник и рабочую часть,выступающую из наконечника во время использования, включающий приводящий элемент для получения крутящего момента от привода, создающего крутящий момент; опорный элемент для инструмента, соединенный с приводящим элементом и имеющий канал для вхождения ведомой части инструмента соосно оси вращения шпинделя, включающий первое посадочное место для крепления ведомого конца инструмента и второе посадочное место для крепления ведомой части в положении между ведомым концом и рабочей частью; первое посадочное место имеет осевую длину для концентрического крепления ведомого конца при выдвижении инструмента с глубины максимального вставления, при которой ведомая часть полностью вставлена в канал для инструмента, на- 14013203 меньшую глубину вставления, при которой элемент крепления инструмента все еще зацепляет ведомую часть; и элемент зацепления инструмента для зацепления с возможностью освобождения ведомой части с целью крепления инструмента с возможностью извлечения в канале для инструмента между глубиной зацепления, на которой элемент зацепления и ведомая часть входят в контакт, и максимальной глубиной вставления; элемент зацепления инструмента расположен в шпинделе для зацепления ведомой части инструмента в положении, более близком к рабочей части, чем к ведомому концу. 28. Шпиндель привода по п.27, где приводящим элементом является патрон для вхождения инструмента, имеющий средство для передачи крутящего момента инструменту. 29. Шпиндель привода по п.28, где патрон является также опорным элементом для инструмента. 30. Шпиндель привода по п.27, где приводящим элементом является цанга, а опорным элементом для инструмента - соосный патрон и где цанга входит в зацепление с патроном для передачи крутящего момента. 31. Шпиндель привода по п.27, где приводящий элемент является в основном цилиндрическим корпусом для вхождения ведомой части инструмента, а опорным элементом является патрон, соосный корпусу. 32. Шпиндель привода по п.27, где элемент зацепления инструмента расположен на внутренней поверхности стенки патрона, которая расширяется при вставлении ведомой части таким образом, что вставление ведомой части в отверстие расширяет стенку радиально наружу, а расширенная стенка прилагает к ведомой части, направленной радиально внутрь, усилие, так что элемент зацепления инструмента фрикционно зацепляет ведомую часть для передачи крутящего момента и предотвращения осевого перемещения ведомой части относительно патрона. 33. Шпиндель привода по п.27, где элемент зацепления инструмента включает также один или более выступов, идущих радиально внутрь от внутренней поверхности стенки, причем элемент зацепления инструмента идет кольцеобразно, либо с пробелами, либо непрерывно вокруг оси вращения. 34. Шпиндель привода по п.32, где стенка также включает пару диаметрально противоположных осевых фиксаторов и где часть элемента зацепления инструмента расположена на внутренней поверхности одного или обоих фиксаторов, направленных в отверстие. 35. Шпиндель привода по п.34, где фиксаторы образованы двумя полукруглыми участками стенки патрона, разделенными осевыми прорезями. 36. Шпиндель привода по п.34, где элемент зацепления инструмента является контактным столбиком или прерывистым кольцеобразным выступом. 37. Шпиндель привода по п.28 или 29, включающий также цангу, соосную и прилегающую к патрону в приводе шпинделя, служащую для оперативного зацепления патрона в узле передачи крутящего момента. 38. Шпиндель привода по п.37, где узел передачи крутящего момента состоит из пары диаметрально противоположных выступов для зацепления осевых прорезей в прилегающей стенке патрона. 39. Шпиндель привода по п.31 для использования с инструментом, имеющим некруглое сечение на ведомой части, где цилиндрический корпус имеет центральное отверстие и пару выступов для передачи крутящего момента, направленных радиально в отверстие для зацепления с некруглым сечением на инструменте и передачи крутящего момента. 40. Шпиндель привода по п.30, где цанга плотно входит в корпус для передачи крутящего момента от корпуса к цанге. 41. Шпиндель привода по п.28, где патрон находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике. 42. Шпиндель привода по п.27, где ведомая часть находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике. 43. Шпиндель привода по п.30, где цанга находится в непосредственном контакте с приводом для передачи крутящего момента и вращения инструмента в наконечнике. 44. Шпиндель привода по п.27, включающий также замыкающую втулку некруглого сечения для зацепления комплементарной части некруглого сечения ведомой части для предотвращения вращения инструмента в приводе шпинделя. 45. Шпиндель привода по п.44, где замыкающая втулка является многогранной втулкой для обеспечения множества направлений зацепления с участком треугольного сечения ведомой части. 46. Шпиндель привода по п.28, где средством для передачи крутящего момента является замыкающая втулка некруглого сечения для зацепления комплементарной части некруглого сечения ведомой части инструмента, находящаяся в части отверстия патрона, предназначенного для вхожденияинструмента. 47. Шпиндель привода по п.45, где замыкающая втулка вытянута в осевом отверстии для вхождения инструмента таким образом, что замыкающая часть инструмента зацепляет замыкающую втулку на любой глубине вставления между максимальной глубиной выдвижения и максимальной глубиной вставления. 48. Шпиндель привода по п.30, также включающий замыкающую втулку некруглого сечения для- 15013203 зацепления комплементарной части некруглого сечения ведомой части для предотвращения вращения инструмента в шпинделе привода, расположенную в части цанги. 49. Шпиндель привода по п.44, включающий также элемент соосной установки инструмента, расположенный в отверстии для вхождения инструмента около конца вставления инструмента шпинделя привода для облегчения предварительной соосной установки замыкающей части с замыкающей втулкой,имеющий комплементарную форму и ориентацию к замыкающей втулке. 50. Шпиндель привода по п.24 или 27, где инструментом является стоматологический бор. 51. Стоматологический наконечник, имеющий рукоятку для пользователя, соединенную с приводной головкой, в которой размещен привод для обеспечения крутящего момента для вращения стоматологического инструмента в наконечнике, а также включающий шпиндель привода, как описано в п.24 или 27. 52. Стоматологический бор для использования в стоматологическом наконечнике, имеющем вращающийся привод, шпиндель привода для вхождения бора и элемент крепления для фрикционного зацепления бора в шпинделе, включающий корпус инструмента, имеющий ось вращения, разделенный на ведомую часть с ведомым концом для вставления в опорный элемент и рабочую часть с рабочим концом,выступающую из приводной головки во время использования, а также индикатор максимального выдвижения на ведомой части для информирования пользователя о достижении бором максимальной глубины выдвижения из опорного элемента.
МПК / Метки
МПК: A61C 3/02, A61B 17/16, A61C 1/02, A61C 3/00, B23B 47/04, B25F 5/00
Метки: привода, инструмента, регулируемый, узел
