Курительное изделие с ограничителем потока

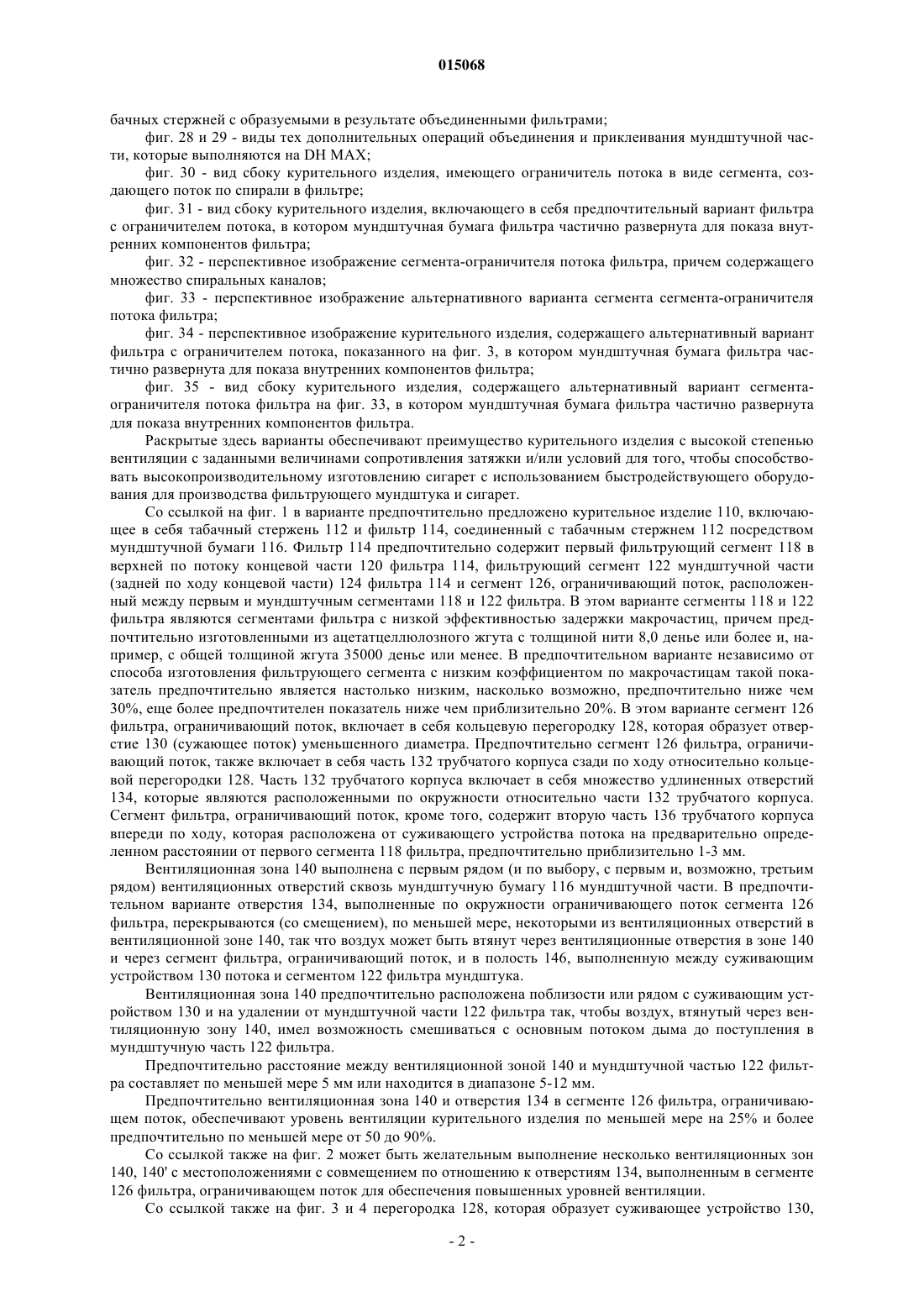

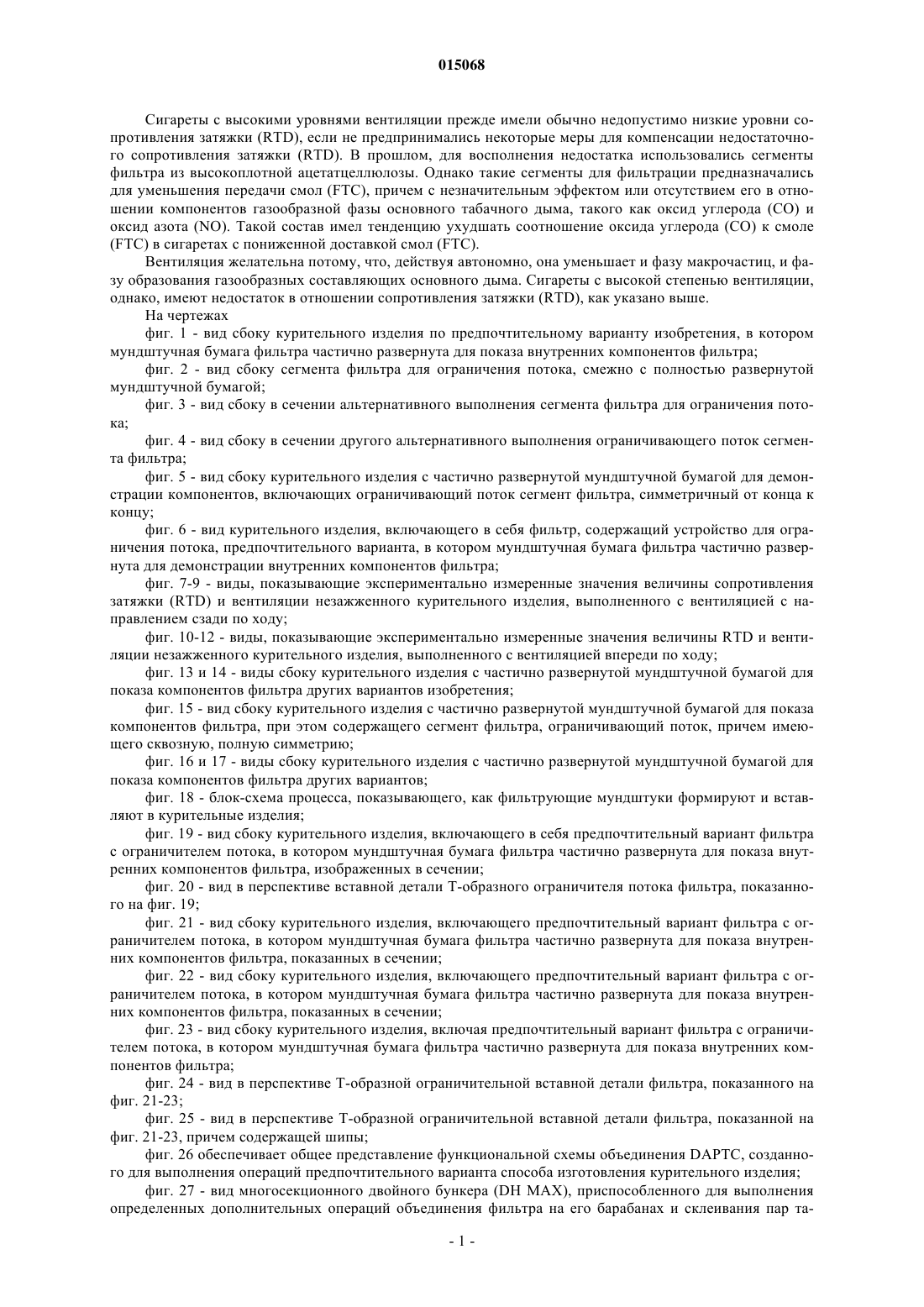

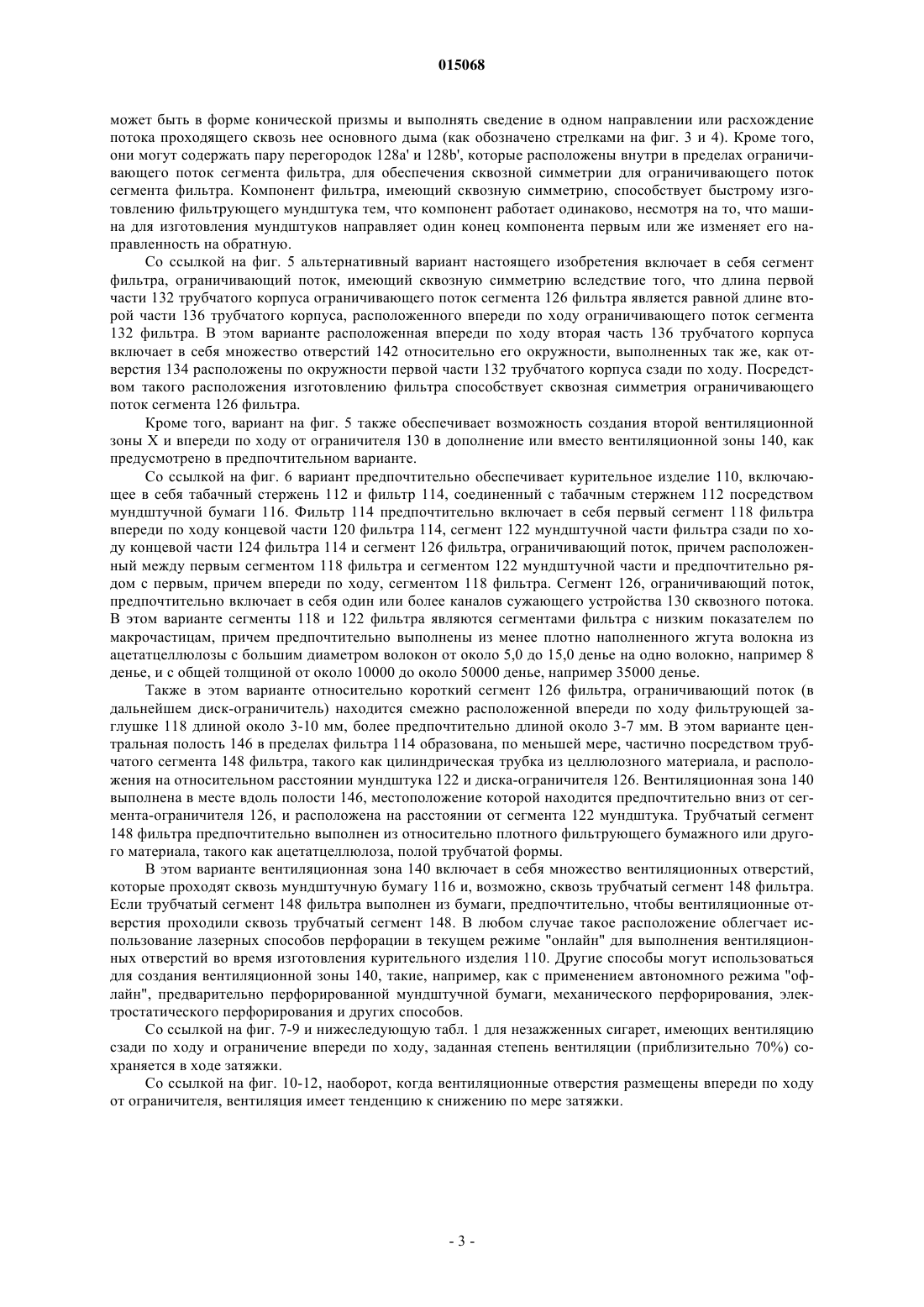

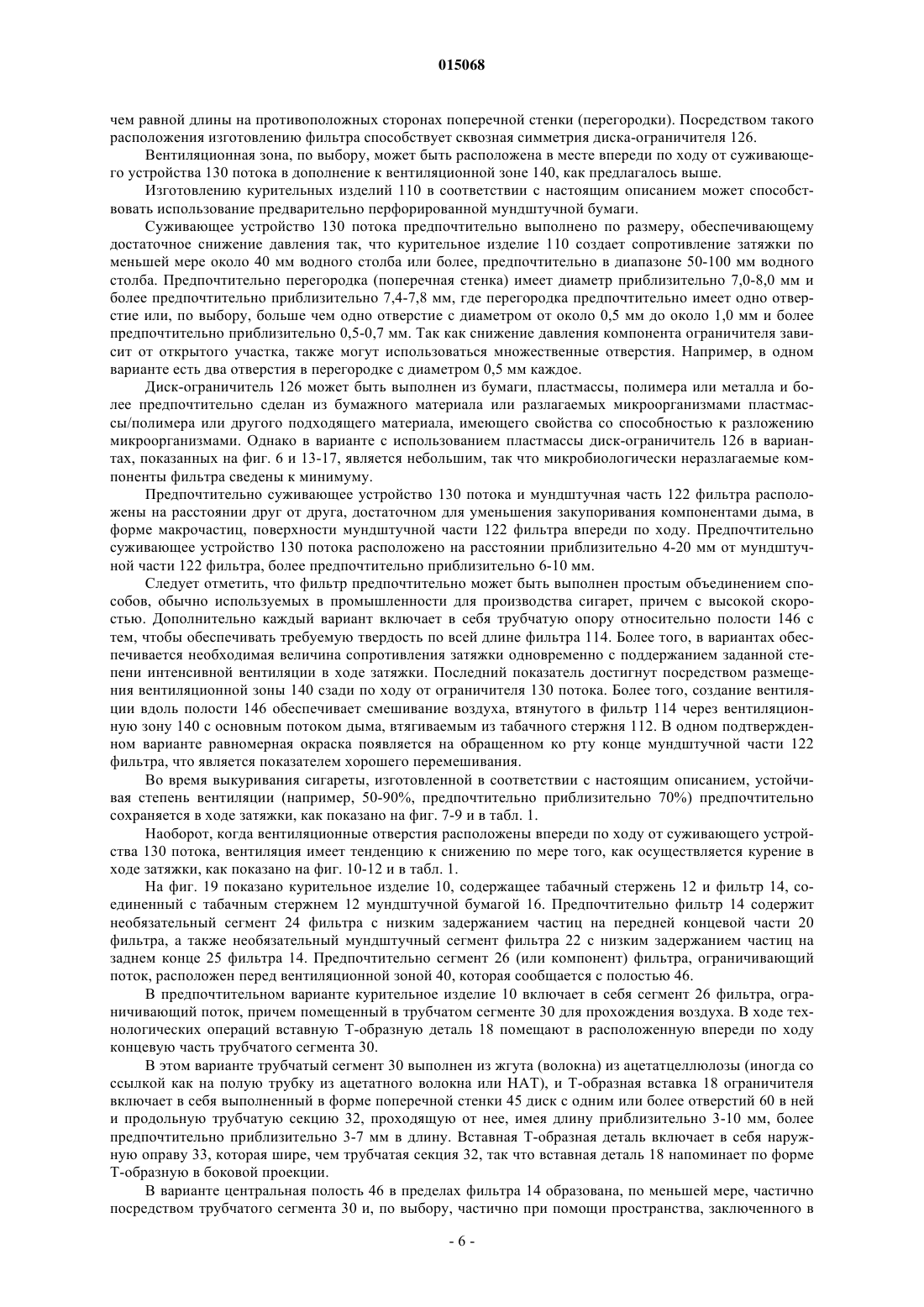

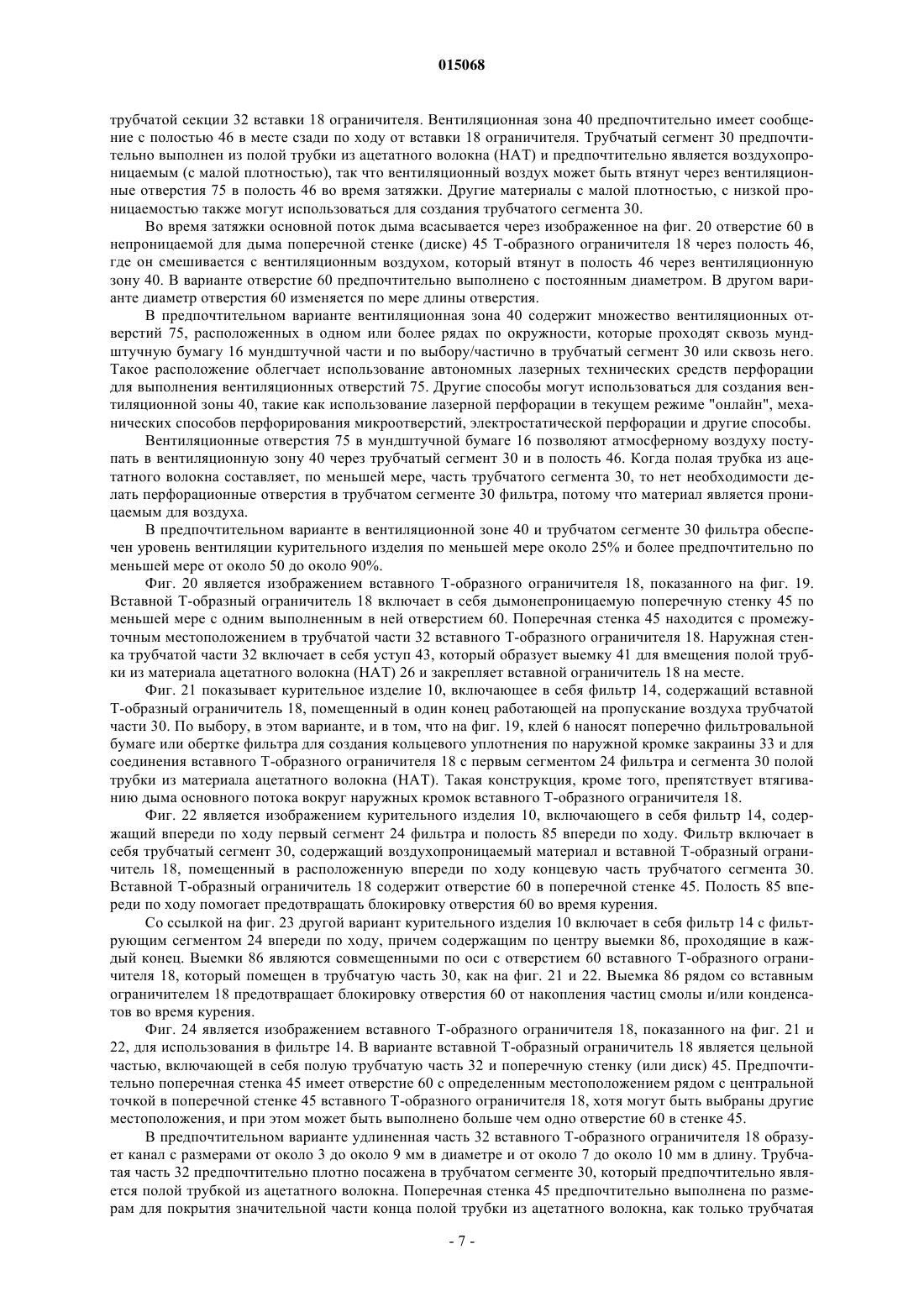

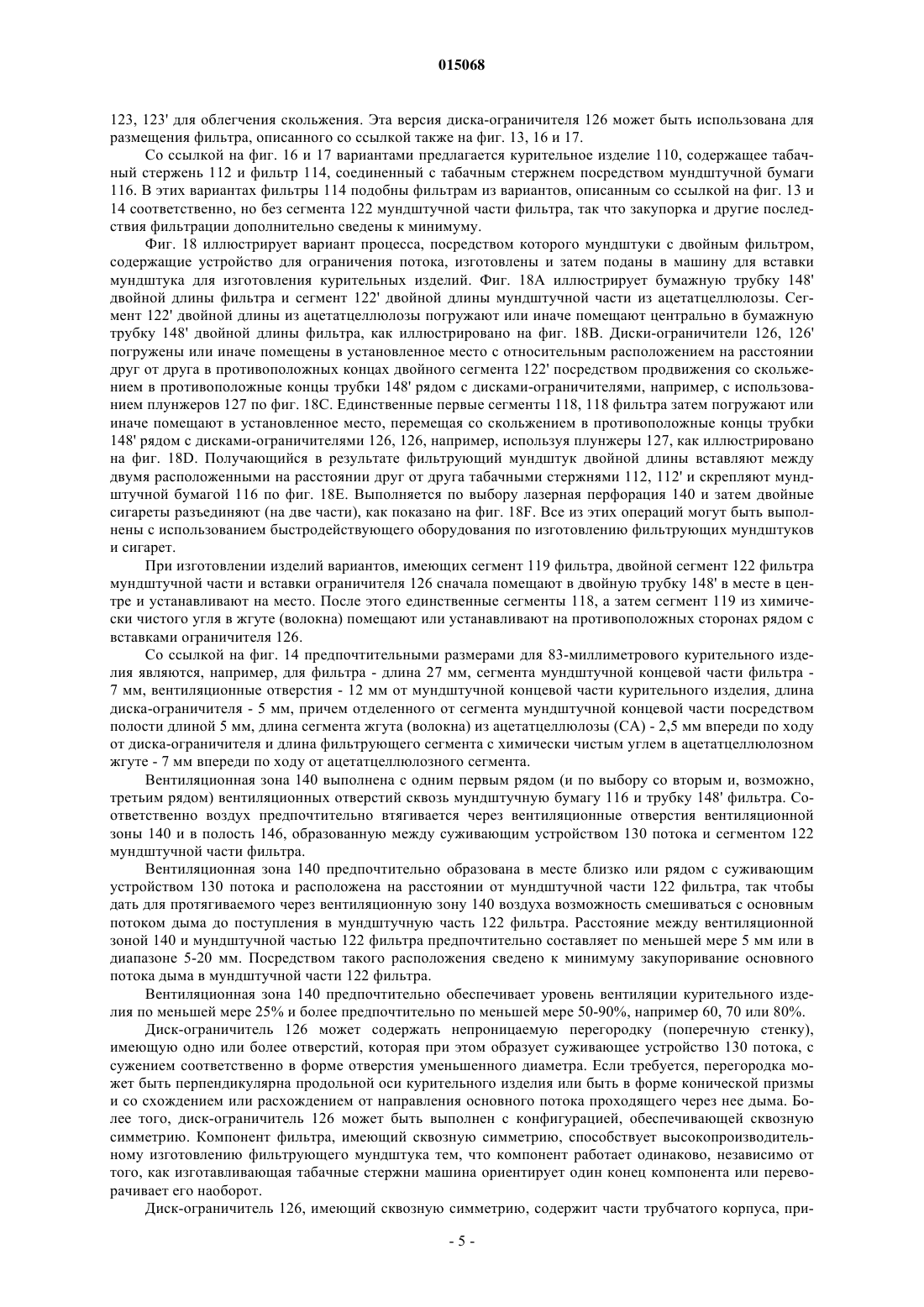

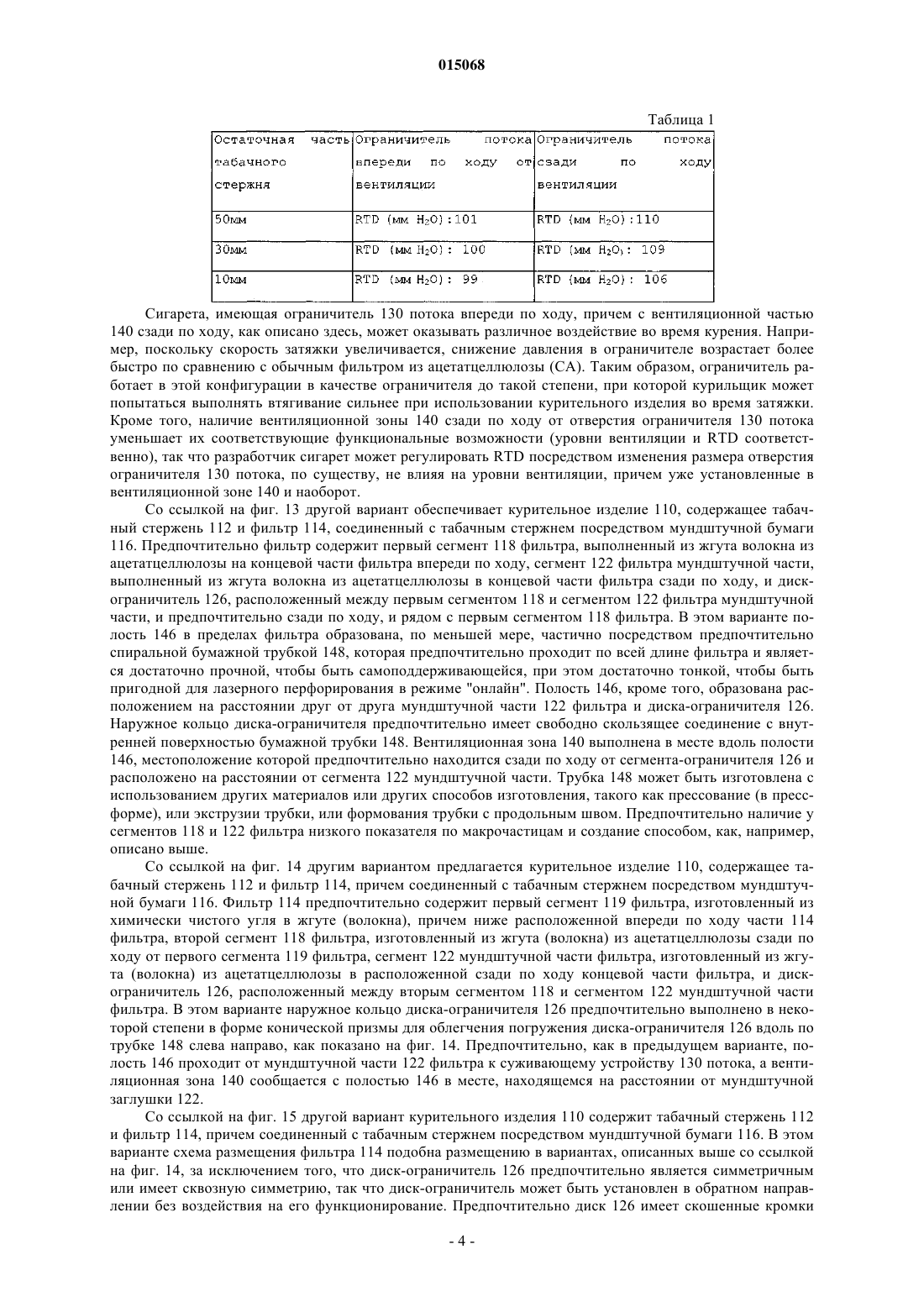

Фильтр (114) курительного изделия в соответствии с изобретением включает в себя ограничитель (126) потока и полость (146), расположенную сзади по ходу от ограничителя потока. Ограничитель потока содержит отверстие (130) или канал для направления потока дыма в полость. Фильтр прикреплен к табачному стержню (112) посредством мундштучной бумаги (116) и включает в себя воздухопроницаемую вентиляционную зону (140) в месте сзади по ходу от ограничителя потока. Изобретением также предложены курительные изделия, содержащие фильтры,включающие в себя ограничители потока, и способы изготовления фильтров и курительных изделий.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. (CH) 015068 Сигареты с высокими уровнями вентиляции прежде имели обычно недопустимо низкие уровни сопротивления затяжки (RTD), если не предпринимались некоторые меры для компенсации недостаточного сопротивления затяжки (RTD). В прошлом, для восполнения недостатка использовались сегменты фильтра из высокоплотной ацетатцеллюлозы. Однако такие сегменты для фильтрации предназначались для уменьшения передачи смол (FTC), причем с незначительным эффектом или отсутствием его в отношении компонентов газообразной фазы основного табачного дыма, такого как оксид углерода (СО) и оксид азота (NO). Такой состав имел тенденцию ухудшать соотношение оксида углерода (СО) к смоле(FTC) в сигаретах с пониженной доставкой смол (FTC). Вентиляция желательна потому, что, действуя автономно, она уменьшает и фазу макрочастиц, и фазу образования газообразных составляющих основного дыма. Сигареты с высокой степенью вентиляции,однако, имеют недостаток в отношении сопротивления затяжки (RTD), как указано выше. На чертежах фиг. 1 - вид сбоку курительного изделия по предпочтительному варианту изобретения, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра; фиг. 2 - вид сбоку сегмента фильтра для ограничения потока, смежно с полностью развернутой мундштучной бумагой; фиг. 3 - вид сбоку в сечении альтернативного выполнения сегмента фильтра для ограничения потока; фиг. 4 - вид сбоку в сечении другого альтернативного выполнения ограничивающего поток сегмента фильтра; фиг. 5 - вид сбоку курительного изделия с частично развернутой мундштучной бумагой для демонстрации компонентов, включающих ограничивающий поток сегмент фильтра, симметричный от конца к концу; фиг. 6 - вид курительного изделия, включающего в себя фильтр, содержащий устройство для ограничения потока, предпочтительного варианта, в котором мундштучная бумага фильтра частично развернута для демонстрации внутренних компонентов фильтра; фиг. 7-9 - виды, показывающие экспериментально измеренные значения величины сопротивления затяжки (RTD) и вентиляции незажженного курительного изделия, выполненного с вентиляцией с направлением сзади по ходу; фиг. 10-12 - виды, показывающие экспериментально измеренные значения величины RTD и вентиляции незажженного курительного изделия, выполненного с вентиляцией впереди по ходу; фиг. 13 и 14 - виды сбоку курительного изделия с частично развернутой мундштучной бумагой для показа компонентов фильтра других вариантов изобретения; фиг. 15 - вид сбоку курительного изделия с частично развернутой мундштучной бумагой для показа компонентов фильтра, при этом содержащего сегмент фильтра, ограничивающий поток, причем имеющего сквозную, полную симметрию; фиг. 16 и 17 - виды сбоку курительного изделия с частично развернутой мундштучной бумагой для показа компонентов фильтра других вариантов; фиг. 18 - блок-схема процесса, показывающего, как фильтрующие мундштуки формируют и вставляют в курительные изделия; фиг. 19 - вид сбоку курительного изделия, включающего в себя предпочтительный вариант фильтра с ограничителем потока, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра, изображенных в сечении; фиг. 20 - вид в перспективе вставной детали Т-образного ограничителя потока фильтра, показанного на фиг. 19; фиг. 21 - вид сбоку курительного изделия, включающего предпочтительный вариант фильтра с ограничителем потока, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра, показанных в сечении; фиг. 22 - вид сбоку курительного изделия, включающего предпочтительный вариант фильтра с ограничителем потока, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра, показанных в сечении; фиг. 23 - вид сбоку курительного изделия, включая предпочтительный вариант фильтра с ограничителем потока, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра; фиг. 24 - вид в перспективе Т-образной ограничительной вставной детали фильтра, показанного на фиг. 21-23; фиг. 25 - вид в перспективе Т-образной ограничительной вставной детали фильтра, показанной на фиг. 21-23, причем содержащей шипы; фиг. 26 обеспечивает общее представление функциональной схемы объединения DAPTC, созданного для выполнения операций предпочтительного варианта способа изготовления курительного изделия; фиг. 27 - вид многосекционного двойного бункера (DH МАХ), приспособленного для выполнения определенных дополнительных операций объединения фильтра на его барабанах и склеивания пар та-1 015068 бачных стержней с образуемыми в результате объединенными фильтрами; фиг. 28 и 29 - виды тех дополнительных операций объединения и приклеивания мундштучной части, которые выполняются на DH МАХ; фиг. 30 - вид сбоку курительного изделия, имеющего ограничитель потока в виде сегмента, создающего поток по спирали в фильтре; фиг. 31 - вид сбоку курительного изделия, включающего в себя предпочтительный вариант фильтра с ограничителем потока, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра; фиг. 32 - перспективное изображение сегмента-ограничителя потока фильтра, причем содержащего множество спиральных каналов; фиг. 33 - перспективное изображение альтернативного варианта сегмента сегмента-ограничителя потока фильтра; фиг. 34 - перспективное изображение курительного изделия, содержащего альтернативный вариант фильтра с ограничителем потока, показанного на фиг. 3, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра; фиг. 35 - вид сбоку курительного изделия, содержащего альтернативный вариант сегментаограничителя потока фильтра на фиг. 33, в котором мундштучная бумага фильтра частично развернута для показа внутренних компонентов фильтра. Раскрытые здесь варианты обеспечивают преимущество курительного изделия с высокой степенью вентиляции с заданными величинами сопротивления затяжки и/или условий для того, чтобы способствовать высокопроизводительному изготовлению сигарет с использованием быстродействующего оборудования для производства фильтрующего мундштука и сигарет. Со ссылкой на фиг. 1 в варианте предпочтительно предложено курительное изделие 110, включающее в себя табачный стержень 112 и фильтр 114, соединенный с табачным стержнем 112 посредством мундштучной бумаги 116. Фильтр 114 предпочтительно содержит первый фильтрующий сегмент 118 в верхней по потоку концевой части 120 фильтра 114, фильтрующий сегмент 122 мундштучной части(задней по ходу концевой части) 124 фильтра 114 и сегмент 126, ограничивающий поток, расположенный между первым и мундштучным сегментами 118 и 122 фильтра. В этом варианте сегменты 118 и 122 фильтра являются сегментами фильтра с низкой эффективностью задержки макрочастиц, причем предпочтительно изготовленными из ацетатцеллюлозного жгута с толщиной нити 8,0 денье или более и, например, с общей толщиной жгута 35000 денье или менее. В предпочтительном варианте независимо от способа изготовления фильтрующего сегмента с низким коэффициентом по макрочастицам такой показатель предпочтительно является настолько низким, насколько возможно, предпочтительно ниже чем 30%, еще более предпочтителен показатель ниже чем приблизительно 20%. В этом варианте сегмент 126 фильтра, ограничивающий поток, включает в себя кольцевую перегородку 128, которая образует отверстие 130 (сужающее поток) уменьшенного диаметра. Предпочтительно сегмент 126 фильтра, ограничивающий поток, также включает в себя часть 132 трубчатого корпуса сзади по ходу относительно кольцевой перегородки 128. Часть 132 трубчатого корпуса включает в себя множество удлиненных отверстий 134, которые являются расположенными по окружности относительно части 132 трубчатого корпуса. Сегмент фильтра, ограничивающий поток, кроме того, содержит вторую часть 136 трубчатого корпуса впереди по ходу, которая расположена от суживающего устройства потока на предварительно определенном расстоянии от первого сегмента 118 фильтра, предпочтительно приблизительно 1-3 мм. Вентиляционная зона 140 выполнена с первым рядом (и по выбору, с первым и, возможно, третьим рядом) вентиляционных отверстий сквозь мундштучную бумагу 116 мундштучной части. В предпочтительном варианте отверстия 134, выполненные по окружности ограничивающего поток сегмента 126 фильтра, перекрываются (со смещением), по меньшей мере, некоторыми из вентиляционных отверстий в вентиляционной зоне 140, так что воздух может быть втянут через вентиляционные отверстия в зоне 140 и через сегмент фильтра, ограничивающий поток, и в полость 146, выполненную между суживающим устройством 130 потока и сегментом 122 фильтра мундштука. Вентиляционная зона 140 предпочтительно расположена поблизости или рядом с суживающим устройством 130 и на удалении от мундштучной части 122 фильтра так, чтобы воздух, втянутый через вентиляционную зону 140, имел возможность смешиваться с основным потоком дыма до поступления в мундштучную часть 122 фильтра. Предпочтительно расстояние между вентиляционной зоной 140 и мундштучной частью 122 фильтра составляет по меньшей мере 5 мм или находится в диапазоне 5-12 мм. Предпочтительно вентиляционная зона 140 и отверстия 134 в сегменте 126 фильтра, ограничивающем поток, обеспечивают уровень вентиляции курительного изделия по меньшей мере на 25% и более предпочтительно по меньшей мере от 50 до 90%. Со ссылкой также на фиг. 2 может быть желательным выполнение несколько вентиляционных зон 140, 140' с местоположениями с совмещением по отношению к отверстиям 134, выполненным в сегменте 126 фильтра, ограничивающем поток для обеспечения повышенных уровней вентиляции. Со ссылкой также на фиг. 3 и 4 перегородка 128, которая образует суживающее устройство 130,-2 015068 может быть в форме конической призмы и выполнять сведение в одном направлении или расхождение потока проходящего сквозь нее основного дыма (как обозначено стрелками на фиг. 3 и 4). Кроме того,они могут содержать пару перегородок 128 а' и 128b', которые расположены внутри в пределах ограничивающего поток сегмента фильтра, для обеспечения сквозной симметрии для ограничивающего поток сегмента фильтра. Компонент фильтра, имеющий сквозную симметрию, способствует быстрому изготовлению фильтрующего мундштука тем, что компонент работает одинаково, несмотря на то, что машина для изготовления мундштуков направляет один конец компонента первым или же изменяет его направленность на обратную. Со ссылкой на фиг. 5 альтернативный вариант настоящего изобретения включает в себя сегмент фильтра, ограничивающий поток, имеющий сквозную симметрию вследствие того, что длина первой части 132 трубчатого корпуса ограничивающего поток сегмента 126 фильтра является равной длине второй части 136 трубчатого корпуса, расположенного впереди по ходу ограничивающего поток сегмента 132 фильтра. В этом варианте расположенная впереди по ходу вторая часть 136 трубчатого корпуса включает в себя множество отверстий 142 относительно его окружности, выполненных так же, как отверстия 134 расположены по окружности первой части 132 трубчатого корпуса сзади по ходу. Посредством такого расположения изготовлению фильтра способствует сквозная симметрия ограничивающего поток сегмента 126 фильтра. Кроме того, вариант на фиг. 5 также обеспечивает возможность создания второй вентиляционной зоны X и впереди по ходу от ограничителя 130 в дополнение или вместо вентиляционной зоны 140, как предусмотрено в предпочтительном варианте. Со ссылкой на фиг. 6 вариант предпочтительно обеспечивает курительное изделие 110, включающее в себя табачный стержень 112 и фильтр 114, соединенный с табачным стержнем 112 посредством мундштучной бумаги 116. Фильтр 114 предпочтительно включает в себя первый сегмент 118 фильтра впереди по ходу концевой части 120 фильтра 114, сегмент 122 мундштучной части фильтра сзади по ходу концевой части 124 фильтра 114 и сегмент 126 фильтра, ограничивающий поток, причем расположенный между первым сегментом 118 фильтра и сегментом 122 мундштучной части и предпочтительно рядом с первым, причем впереди по ходу, сегментом 118 фильтра. Сегмент 126, ограничивающий поток,предпочтительно включает в себя один или более каналов сужающего устройства 130 сквозного потока. В этом варианте сегменты 118 и 122 фильтра являются сегментами фильтра с низким показателем по макрочастицам, причем предпочтительно выполнены из менее плотно наполненного жгута волокна из ацетатцеллюлозы с большим диаметром волокон от около 5,0 до 15,0 денье на одно волокно, например 8 денье, и с общей толщиной от около 10000 до около 50000 денье, например 35000 денье. Также в этом варианте относительно короткий сегмент 126 фильтра, ограничивающий поток (в дальнейшем диск-ограничитель) находится смежно расположенной впереди по ходу фильтрующей заглушке 118 длиной около 3-10 мм, более предпочтительно длиной около 3-7 мм. В этом варианте центральная полость 146 в пределах фильтра 114 образована, по меньшей мере, частично посредством трубчатого сегмента 148 фильтра, такого как цилиндрическая трубка из целлюлозного материала, и расположения на относительном расстоянии мундштука 122 и диска-ограничителя 126. Вентиляционная зона 140 выполнена в месте вдоль полости 146, местоположение которой находится предпочтительно вниз от сегмента-ограничителя 126, и расположена на расстоянии от сегмента 122 мундштука. Трубчатый сегмент 148 фильтра предпочтительно выполнен из относительно плотного фильтрующего бумажного или другого материала, такого как ацетатцеллюлоза, полой трубчатой формы. В этом варианте вентиляционная зона 140 включает в себя множество вентиляционных отверстий,которые проходят сквозь мундштучную бумагу 116 и, возможно, сквозь трубчатый сегмент 148 фильтра. Если трубчатый сегмент 148 фильтра выполнен из бумаги, предпочтительно, чтобы вентиляционные отверстия проходили сквозь трубчатый сегмент 148. В любом случае такое расположение облегчает использование лазерных способов перфорации в текущем режиме "онлайн" для выполнения вентиляционных отверстий во время изготовления курительного изделия 110. Другие способы могут использоваться для создания вентиляционной зоны 140, такие, например, как с применением автономного режима "офлайн", предварительно перфорированной мундштучной бумаги, механического перфорирования, электростатического перфорирования и других способов. Со ссылкой на фиг. 7-9 и нижеследующую табл. 1 для незажженных сигарет, имеющих вентиляцию сзади по ходу и ограничение впереди по ходу, заданная степень вентиляции (приблизительно 70%) сохраняется в ходе затяжки. Со ссылкой на фиг. 10-12, наоборот, когда вентиляционные отверстия размещены впереди по ходу от ограничителя, вентиляция имеет тенденцию к снижению по мере затяжки. Сигарета, имеющая ограничитель 130 потока впереди по ходу, причем с вентиляционной частью 140 сзади по ходу, как описано здесь, может оказывать различное воздействие во время курения. Например, поскольку скорость затяжки увеличивается, снижение давления в ограничителе возрастает более быстро по сравнению с обычным фильтром из ацетатцеллюлозы (СА). Таким образом, ограничитель работает в этой конфигурации в качестве ограничителя до такой степени, при которой курильщик может попытаться выполнять втягивание сильнее при использовании курительного изделия во время затяжки. Кроме того, наличие вентиляционной зоны 140 сзади по ходу от отверстия ограничителя 130 потока уменьшает их соответствующие функциональные возможности (уровни вентиляции и RTD соответственно), так что разработчик сигарет может регулировать RTD посредством изменения размера отверстия ограничителя 130 потока, по существу, не влияя на уровни вентиляции, причем уже установленные в вентиляционной зоне 140 и наоборот. Со ссылкой на фиг. 13 другой вариант обеспечивает курительное изделие 110, содержащее табачный стержень 112 и фильтр 114, соединенный с табачным стержнем посредством мундштучной бумаги 116. Предпочтительно фильтр содержит первый сегмент 118 фильтра, выполненный из жгута волокна из ацетатцеллюлозы на концевой части фильтра впереди по ходу, сегмент 122 фильтра мундштучной части,выполненный из жгута волокна из ацетатцеллюлозы в концевой части фильтра сзади по ходу, и дискограничитель 126, расположенный между первым сегментом 118 и сегментом 122 фильтра мундштучной части, и предпочтительно сзади по ходу, и рядом с первым сегментом 118 фильтра. В этом варианте полость 146 в пределах фильтра образована, по меньшей мере, частично посредством предпочтительно спиральной бумажной трубкой 148, которая предпочтительно проходит по всей длине фильтра и является достаточно прочной, чтобы быть самоподдерживающейся, при этом достаточно тонкой, чтобы быть пригодной для лазерного перфорирования в режиме "онлайн". Полость 146, кроме того, образована расположением на расстоянии друг от друга мундштучной части 122 фильтра и диска-ограничителя 126. Наружное кольцо диска-ограничителя предпочтительно имеет свободно скользящее соединение с внутренней поверхностью бумажной трубки 148. Вентиляционная зона 140 выполнена в месте вдоль полости 146, местоположение которой предпочтительно находится сзади по ходу от сегмента-ограничителя 126 и расположено на расстоянии от сегмента 122 мундштучной части. Трубка 148 может быть изготовлена с использованием других материалов или других способов изготовления, такого как прессование (в прессформе), или экструзии трубки, или формования трубки с продольным швом. Предпочтительно наличие у сегментов 118 и 122 фильтра низкого показателя по макрочастицам и создание способом, как, например,описано выше. Со ссылкой на фиг. 14 другим вариантом предлагается курительное изделие 110, содержащее табачный стержень 112 и фильтр 114, причем соединенный с табачным стержнем посредством мундштучной бумаги 116. Фильтр 114 предпочтительно содержит первый сегмент 119 фильтра, изготовленный из химически чистого угля в жгуте (волокна), причем ниже расположенной впереди по ходу части 114 фильтра, второй сегмент 118 фильтра, изготовленный из жгута (волокна) из ацетатцеллюлозы сзади по ходу от первого сегмента 119 фильтра, сегмент 122 мундштучной части фильтра, изготовленный из жгута (волокна) из ацетатцеллюлозы в расположенной сзади по ходу концевой части фильтра, и дискограничитель 126, расположенный между вторым сегментом 118 и сегментом 122 мундштучной части фильтра. В этом варианте наружное кольцо диска-ограничителя 126 предпочтительно выполнено в некоторой степени в форме конической призмы для облегчения погружения диска-ограничителя 126 вдоль по трубке 148 слева направо, как показано на фиг. 14. Предпочтительно, как в предыдущем варианте, полость 146 проходит от мундштучной части 122 фильтра к суживающему устройству 130 потока, а вентиляционная зона 140 сообщается с полостью 146 в месте, находящемся на расстоянии от мундштучной заглушки 122. Со ссылкой на фиг. 15 другой вариант курительного изделия 110 содержит табачный стержень 112 и фильтр 114, причем соединенный с табачным стержнем посредством мундштучной бумаги 116. В этом варианте схема размещения фильтра 114 подобна размещению в вариантах, описанных выше со ссылкой на фиг. 14, за исключением того, что диск-ограничитель 126 предпочтительно является симметричным или имеет сквозную симметрию, так что диск-ограничитель может быть установлен в обратном направлении без воздействия на его функционирование. Предпочтительно диск 126 имеет скошенные кромки-4 015068 123, 123' для облегчения скольжения. Эта версия диска-ограничителя 126 может быть использована для размещения фильтра, описанного со ссылкой также на фиг. 13, 16 и 17. Со ссылкой на фиг. 16 и 17 вариантами предлагается курительное изделие 110, содержащее табачный стержень 112 и фильтр 114, соединенный с табачным стержнем посредством мундштучной бумаги 116. В этих вариантах фильтры 114 подобны фильтрам из вариантов, описанным со ссылкой на фиг. 13 и 14 соответственно, но без сегмента 122 мундштучной части фильтра, так что закупорка и другие последствия фильтрации дополнительно сведены к минимуму. Фиг. 18 иллюстрирует вариант процесса, посредством которого мундштуки с двойным фильтром,содержащие устройство для ограничения потока, изготовлены и затем поданы в машину для вставки мундштука для изготовления курительных изделий. Фиг. 18 А иллюстрирует бумажную трубку 148' двойной длины фильтра и сегмент 122' двойной длины мундштучной части из ацетатцеллюлозы. Сегмент 122' двойной длины из ацетатцеллюлозы погружают или иначе помещают центрально в бумажную трубку 148' двойной длины фильтра, как иллюстрировано на фиг. 18 В. Диски-ограничители 126, 126' погружены или иначе помещены в установленное место с относительным расположением на расстоянии друг от друга в противоположных концах двойного сегмента 122' посредством продвижения со скольжением в противоположные концы трубки 148' рядом с дисками-ограничителями, например, с использованием плунжеров 127 по фиг. 18 С. Единственные первые сегменты 118, 118 фильтра затем погружают или иначе помещают в установленное место, перемещая со скольжением в противоположные концы трубки 148' рядом с дисками-ограничителями 126, 126, например, используя плунжеры 127, как иллюстрировано на фиг. 18D. Получающийся в результате фильтрующий мундштук двойной длины вставляют между двумя расположенными на расстоянии друг от друга табачными стержнями 112, 112' и скрепляют мундштучной бумагой 116 по фиг. 18 Е. Выполняется по выбору лазерная перфорация 140 и затем двойные сигареты разъединяют (на две части), как показано на фиг. 18F. Все из этих операций могут быть выполнены с использованием быстродействующего оборудования по изготовлению фильтрующих мундштуков и сигарет. При изготовлении изделий вариантов, имеющих сегмент 119 фильтра, двойной сегмент 122 фильтра мундштучной части и вставки ограничителя 126 сначала помещают в двойную трубку 148' в месте в центре и устанавливают на место. После этого единственные сегменты 118, а затем сегмент 119 из химически чистого угля в жгуте (волокна) помещают или устанавливают на противоположных сторонах рядом с вставками ограничителя 126. Со ссылкой на фиг. 14 предпочтительными размерами для 83-миллиметрового курительного изделия являются, например, для фильтра - длина 27 мм, сегмента мундштучной концевой части фильтра 7 мм, вентиляционные отверстия - 12 мм от мундштучной концевой части курительного изделия, длина диска-ограничителя - 5 мм, причем отделенного от сегмента мундштучной концевой части посредством полости длиной 5 мм, длина сегмента жгута (волокна) из ацетатцеллюлозы (СА) - 2,5 мм впереди по ходу от диска-ограничителя и длина фильтрующего сегмента с химически чистым углем в ацетатцеллюлозном жгуте - 7 мм впереди по ходу от ацетатцеллюлозного сегмента. Вентиляционная зона 140 выполнена с одним первым рядом (и по выбору со вторым и, возможно,третьим рядом) вентиляционных отверстий сквозь мундштучную бумагу 116 и трубку 148' фильтра. Соответственно воздух предпочтительно втягивается через вентиляционные отверстия вентиляционной зоны 140 и в полость 146, образованную между суживающим устройством 130 потока и сегментом 122 мундштучной части фильтра. Вентиляционная зона 140 предпочтительно образована в месте близко или рядом с суживающим устройством 130 потока и расположена на расстоянии от мундштучной части 122 фильтра, так чтобы дать для протягиваемого через вентиляционную зону 140 воздуха возможность смешиваться с основным потоком дыма до поступления в мундштучную часть 122 фильтра. Расстояние между вентиляционной зоной 140 и мундштучной частью 122 фильтра предпочтительно составляет по меньшей мере 5 мм или в диапазоне 5-20 мм. Посредством такого расположения сведено к минимуму закупоривание основного потока дыма в мундштучной части 122 фильтра. Вентиляционная зона 140 предпочтительно обеспечивает уровень вентиляции курительного изделия по меньшей мере 25% и более предпочтительно по меньшей мере 50-90%, например 60, 70 или 80%. Диск-ограничитель 126 может содержать непроницаемую перегородку (поперечную стенку),имеющую одно или более отверстий, которая при этом образует суживающее устройство 130 потока, с сужением соответственно в форме отверстия уменьшенного диаметра. Если требуется, перегородка может быть перпендикулярна продольной оси курительного изделия или быть в форме конической призмы и со схождением или расхождением от направления основного потока проходящего через нее дыма. Более того, диск-ограничитель 126 может быть выполнен с конфигурацией, обеспечивающей сквозную симметрию. Компонент фильтра, имеющий сквозную симметрию, способствует высокопроизводительному изготовлению фильтрующего мундштука тем, что компонент работает одинаково, независимо от того, как изготавливающая табачные стержни машина ориентирует один конец компонента или переворачивает его наоборот. Диск-ограничитель 126, имеющий сквозную симметрию, содержит части трубчатого корпуса, при-5 015068 чем равной длины на противоположных сторонах поперечной стенки (перегородки). Посредством такого расположения изготовлению фильтра способствует сквозная симметрия диска-ограничителя 126. Вентиляционная зона, по выбору, может быть расположена в месте впереди по ходу от суживающего устройства 130 потока в дополнение к вентиляционной зоне 140, как предлагалось выше. Изготовлению курительных изделий 110 в соответствии с настоящим описанием может способствовать использование предварительно перфорированной мундштучной бумаги. Суживающее устройство 130 потока предпочтительно выполнено по размеру, обеспечивающему достаточное снижение давления так, что курительное изделие 110 создает сопротивление затяжки по меньшей мере около 40 мм водного столба или более, предпочтительно в диапазоне 50-100 мм водного столба. Предпочтительно перегородка (поперечная стенка) имеет диаметр приблизительно 7,0-8,0 мм и более предпочтительно приблизительно 7,4-7,8 мм, где перегородка предпочтительно имеет одно отверстие или, по выбору, больше чем одно отверстие с диаметром от около 0,5 мм до около 1,0 мм и более предпочтительно приблизительно 0,5-0,7 мм. Так как снижение давления компонента ограничителя зависит от открытого участка, также могут использоваться множественные отверстия. Например, в одном варианте есть два отверстия в перегородке с диаметром 0,5 мм каждое. Диск-ограничитель 126 может быть выполнен из бумаги, пластмассы, полимера или металла и более предпочтительно сделан из бумажного материала или разлагаемых микроорганизмами пластмассы/полимера или другого подходящего материала, имеющего свойства со способностью к разложению микроорганизмами. Однако в варианте с использованием пластмассы диск-ограничитель 126 в вариантах, показанных на фиг. 6 и 13-17, является небольшим, так что микробиологически неразлагаемые компоненты фильтра сведены к минимуму. Предпочтительно суживающее устройство 130 потока и мундштучная часть 122 фильтра расположены на расстоянии друг от друга, достаточном для уменьшения закупоривания компонентами дыма, в форме макрочастиц, поверхности мундштучной части 122 фильтра впереди по ходу. Предпочтительно суживающее устройство 130 потока расположено на расстоянии приблизительно 4-20 мм от мундштучной части 122 фильтра, более предпочтительно приблизительно 6-10 мм. Следует отметить, что фильтр предпочтительно может быть выполнен простым объединением способов, обычно используемых в промышленности для производства сигарет, причем с высокой скоростью. Дополнительно каждый вариант включает в себя трубчатую опору относительно полости 146 с тем, чтобы обеспечивать требуемую твердость по всей длине фильтра 114. Более того, в вариантах обеспечивается необходимая величина сопротивления затяжки одновременно с поддержанием заданной степени интенсивной вентиляции в ходе затяжки. Последний показатель достигнут посредством размещения вентиляционной зоны 140 сзади по ходу от ограничителя 130 потока. Более того, создание вентиляции вдоль полости 146 обеспечивает смешивание воздуха, втянутого в фильтр 114 через вентиляционную зону 140 с основным потоком дыма, втягиваемым из табачного стержня 112. В одном подтвержденном варианте равномерная окраска появляется на обращенном ко рту конце мундштучной части 122 фильтра, что является показателем хорошего перемешивания. Во время выкуривания сигареты, изготовленной в соответствии с настоящим описанием, устойчивая степень вентиляции (например, 50-90%, предпочтительно приблизительно 70%) предпочтительно сохраняется в ходе затяжки, как показано на фиг. 7-9 и в табл. 1. Наоборот, когда вентиляционные отверстия расположены впереди по ходу от суживающего устройства 130 потока, вентиляция имеет тенденцию к снижению по мере того, как осуществляется курение в ходе затяжки, как показано на фиг. 10-12 и в табл. 1. На фиг. 19 показано курительное изделие 10, содержащее табачный стержень 12 и фильтр 14, соединенный с табачным стержнем 12 мундштучной бумагой 16. Предпочтительно фильтр 14 содержит необязательный сегмент 24 фильтра с низким задержанием частиц на передней концевой части 20 фильтра, а также необязательный мундштучный сегмент фильтра 22 с низким задержанием частиц на заднем конце 25 фильтра 14. Предпочтительно сегмент 26 (или компонент) фильтра, ограничивающий поток, расположен перед вентиляционной зоной 40, которая сообщается с полостью 46. В предпочтительном варианте курительное изделие 10 включает в себя сегмент 26 фильтра, ограничивающий поток, причем помещенный в трубчатом сегменте 30 для прохождения воздуха. В ходе технологических операций вставную Т-образную деталь 18 помещают в расположенную впереди по ходу концевую часть трубчатого сегмента 30. В этом варианте трубчатый сегмент 30 выполнен из жгута (волокна) из ацетатцеллюлозы (иногда со ссылкой как на полую трубку из ацетатного волокна или HAT), и Т-образная вставка 18 ограничителя включает в себя выполненный в форме поперечной стенки 45 диск с одним или более отверстий 60 в ней и продольную трубчатую секцию 32, проходящую от нее, имея длину приблизительно 3-10 мм, более предпочтительно приблизительно 3-7 мм в длину. Вставная Т-образная деталь включает в себя наружную оправу 33, которая шире, чем трубчатая секция 32, так что вставная деталь 18 напоминает по форме Т-образную в боковой проекции. В варианте центральная полость 46 в пределах фильтра 14 образована, по меньшей мере, частично посредством трубчатого сегмента 30 и, по выбору, частично при помощи пространства, заключенного в-6 015068 трубчатой секции 32 вставки 18 ограничителя. Вентиляционная зона 40 предпочтительно имеет сообщение с полостью 46 в месте сзади по ходу от вставки 18 ограничителя. Трубчатый сегмент 30 предпочтительно выполнен из полой трубки из ацетатного волокна (HAT) и предпочтительно является воздухопроницаемым (с малой плотностью), так что вентиляционный воздух может быть втянут через вентиляционные отверстия 75 в полость 46 во время затяжки. Другие материалы с малой плотностью, с низкой проницаемостью также могут использоваться для создания трубчатого сегмента 30. Во время затяжки основной поток дыма всасывается через изображенное на фиг. 20 отверстие 60 в непроницаемой для дыма поперечной стенке (диске) 45 Т-образного ограничителя 18 через полость 46,где он смешивается с вентиляционным воздухом, который втянут в полость 46 через вентиляционную зону 40. В варианте отверстие 60 предпочтительно выполнено с постоянным диаметром. В другом варианте диаметр отверстия 60 изменяется по мере длины отверстия. В предпочтительном варианте вентиляционная зона 40 содержит множество вентиляционных отверстий 75, расположенных в одном или более рядах по окружности, которые проходят сквозь мундштучную бумагу 16 мундштучной части и по выбору/частично в трубчатый сегмент 30 или сквозь него. Такое расположение облегчает использование автономных лазерных технических средств перфорации для выполнения вентиляционных отверстий 75. Другие способы могут использоваться для создания вентиляционной зоны 40, такие как использование лазерной перфорации в текущем режиме "онлайн", механических способов перфорирования микроотверстий, электростатической перфорации и другие способы. Вентиляционные отверстия 75 в мундштучной бумаге 16 позволяют атмосферному воздуху поступать в вентиляционную зону 40 через трубчатый сегмент 30 и в полость 46. Когда полая трубка из ацетатного волокна составляет, по меньшей мере, часть трубчатого сегмента 30, то нет необходимости делать перфорационные отверстия в трубчатом сегменте 30 фильтра, потому что материал является проницаемым для воздуха. В предпочтительном варианте в вентиляционной зоне 40 и трубчатом сегменте 30 фильтра обеспечен уровень вентиляции курительного изделия по меньшей мере около 25% и более предпочтительно по меньшей мере от около 50 до около 90%. Фиг. 20 является изображением вставного Т-образного ограничителя 18, показанного на фиг. 19. Вставной Т-образный ограничитель 18 включает в себя дымонепроницаемую поперечную стенку 45 по меньшей мере с одним выполненным в ней отверстием 60. Поперечная стенка 45 находится с промежуточным местоположением в трубчатой части 32 вставного Т-образного ограничителя 18. Наружная стенка трубчатой части 32 включает в себя уступ 43, который образует выемку 41 для вмещения полой трубки из материала ацетатного волокна (HAT) 26 и закрепляет вставной ограничитель 18 на месте. Фиг. 21 показывает курительное изделие 10, включающее в себя фильтр 14, содержащий вставной Т-образный ограничитель 18, помещенный в один конец работающей на пропускание воздуха трубчатой части 30. По выбору, в этом варианте, и в том, что на фиг. 19, клей 6 наносят поперечно фильтровальной бумаге или обертке фильтра для создания кольцевого уплотнения по наружной кромке закраины 33 и для соединения вставного Т-образного ограничителя 18 с первым сегментом 24 фильтра и сегмента 30 полой трубки из материала ацетатного волокна (HAT). Такая конструкция, кроме того, препятствует втягиванию дыма основного потока вокруг наружных кромок вставного Т-образного ограничителя 18. Фиг. 22 является изображением курительного изделия 10, включающего в себя фильтр 14, содержащий впереди по ходу первый сегмент 24 фильтра и полость 85 впереди по ходу. Фильтр включает в себя трубчатый сегмент 30, содержащий воздухопроницаемый материал и вставной Т-образный ограничитель 18, помещенный в расположенную впереди по ходу концевую часть трубчатого сегмента 30. Вставной Т-образный ограничитель 18 содержит отверстие 60 в поперечной стенке 45. Полость 85 впереди по ходу помогает предотвращать блокировку отверстия 60 во время курения. Со ссылкой на фиг. 23 другой вариант курительного изделия 10 включает в себя фильтр 14 с фильтрующим сегментом 24 впереди по ходу, причем содержащим по центру выемки 86, проходящие в каждый конец. Выемки 86 являются совмещенными по оси с отверстием 60 вставного Т-образного ограничителя 18, который помещен в трубчатую часть 30, как на фиг. 21 и 22. Выемка 86 рядом со вставным ограничителем 18 предотвращает блокировку отверстия 60 от накопления частиц смолы и/или конденсатов во время курения. Фиг. 24 является изображением вставного Т-образного ограничителя 18, показанного на фиг. 21 и 22, для использования в фильтре 14. В варианте вставной Т-образный ограничитель 18 является цельной частью, включающей в себя полую трубчатую часть 32 и поперечную стенку (или диск) 45. Предпочтительно поперечная стенка 45 имеет отверстие 60 с определенным местоположением рядом с центральной точкой в поперечной стенке 45 вставного Т-образного ограничителя 18, хотя могут быть выбраны другие местоположения, и при этом может быть выполнено больше чем одно отверстие 60 в стенке 45. В предпочтительном варианте удлиненная часть 32 вставного Т-образного ограничителя 18 образует канал с размерами от около 3 до около 9 мм в диаметре и от около 7 до около 10 мм в длину. Трубчатая часть 32 предпочтительно плотно посажена в трубчатом сегменте 30, который предпочтительно является полой трубкой из ацетатного волокна. Поперечная стенка 45 предпочтительно выполнена по размерам для покрытия значительной части конца полой трубки из ацетатного волокна, как только трубчатая-7 015068 часть 32 вставлена там. Со ссылкой здесь на фиг. 25 в варианте вставной Т-образный ограничитель 18 может содержать шипы 9. Шипы 9 удерживают вставной Т-образный ограничитель 18 внутри части полой трубки из ацетатного волокна (HAT), когда удлиненная часть 32 вставного Т-образного ограничителя 18 вставлена в полую трубку из ацетатного волокна (HAT). Для упрощения изготовления фильтрующего мундштука на высокопроизводительном оборудовании внешний диаметр закраины 33 меньше, чем первоначальный диаметр трубчатого сегмента 30 до операций по изготовлению фильтрующего мундштука. Диаметр закраины 33 предпочтительно выполняют меньше, чем предварительно определенный диаметр изготавливаемой сигареты. Например, для сигареты, имеющей окружность 24,1 мм, окружность закраины 33 предпочтительно выполнять на 1-10% меньше, например приблизительно 23,9 мм или, например, меньше. Как обычно делается при принятом способе изготовления фильтрующего мундштука, первоначальный диаметр или сегмент 30 полой трубки из ацетатного волокна (HAT) выполнен с размером несколько больше для того, чтобы он мог быть однообразно поджат с заданным размером (например, 24,1 мм) и закреплен на месте оберткой набивки в ходе выполнения операций по изготовлению фильтра. Так как закраина 33 выполнена с диаметром меньше,вставной Т-образный ограничитель 18 проходит сквозь арматуру машины по изготовлению фильтрующих мундштуков без неожиданных препятствий. Предпочтительно вставной Т-образный ограничитель 18 является цельной деталью, которая выполнена способом литьевого формования. Вставной Т-образный ограничитель 18 предпочтительно изготавливают из пластмассы, металла, целлюлозного материала и/или композиционного материала из пластика и крахмала. Подходящие пластмассы включают в себя, без ограничения, полипропилен, полиэтилен, полистирол, нейлон, полисульфон, сложный полиэфир, полиуретан и комбинации из них. Со ссылкой здесь на фиг. 26 в варианте с высокопризводительной технологией изготовления пары сегментов 30 с полой трубкой (HAT) из ацетатного волокна соответственно расположены, каждая, вдоль по канавкам барабана 504 между противоположными парами двойных вставных Т-образных ограничителей 18, 18' и сдвинуты вместе так, что пара двойных ограничительных устройств с полой ацетатной трубкой (HAT) установлена на каждой канавке, причем такие сборки, каждая, длиной 26 мм. Пары затем подаются или помещаются в первый бункер 501, расположенный впереди по ходу от производственного участка 506 функционального блока объединения двойного действия (DAPTC). Более предпочтительно эта операция вставки может быть выполнена на барабанах непосредственно ниже бункера 501. От первого бункера 501 двойные устройства с полой трубкой (HAT) из ацетатного волокна отделяются и подаются разнесенными на расстояние на бесконечный ремень 505 подачи функционального блока объединения двойного действия Molins или другой машины сборочной машины с подобными возможностями. Аналогично, фильтрующие мундштуки из неразрезной ацетатцеллюлозы с низким показателем по выходу макрочастиц изготавливают и нарезают на шестиэлементные стержни длиной 84 мм, которые затем подаются или помещаются во второй бункер 507 функционального блока объединения двойного действия (DAPTC). Во время операций по объединению шестиэлементные стержни далее режут и разделяют на двойные/14-миллиметровые сегменты (соответствующие двойному варианту сегмента 24 фильтра впереди по ходу на фиг. 19) и поставлены в переменную зависимость от ограничительных устройств на ленте 505 питающего транспортера. В расположенной сзади по ходу перемещающей части ленты 505 вращающийся барабан 508 питающего транспортера для распределения образует непрерывную обрабатываемую заготовку 515 переменных двойных ограничительных устройств и двойных сегментов из ацетатцеллюлозы с взаимным стыкованием с симметричным расположением одного по отношению к другому. Ниже по потоку от вращающегося барабана 508 для распределения обрабатываемую заготовку переводят на ленту обертки 513 заглушки. Ремень 509 арматуры протягивает и обрабатываемую заготовку 515, и обертку 513 заглушки через арматуру 511, после чего оберткой 513 заглушки обертывают обрабатываемую заготовку 515 заглушек для того, чтобы сформировать непрерывный стержень 521 фильтрующего мундштука. Предпочтительно один или более пистолетов 517 для склеивания наносят клей по заданной схеме непрерывно и/или на определенных местах, расположенных на расстоянии по ленте обертки 513 заглушки для сохранения стержня мундштучного фильтрав его окончательном виде. С другой стороны, так как закраины 33 вставных Т-образных ограничителей 18 выполнены с меньшим размером по отношению к заданному диаметру стержня 521 фильтрующего мундштука, они проходят через арматуру 511 и удерживаются установленными на определенных местах с разнесением на расстоянии по стержню 521. Сзади по ходу от арматуры 511 резак 517 разрезает непрерывный стержень 521 так, чтобы с повторяющимся циклом образовывать шестиэлементное соединение 519 (стержень)/ограничитель впереди по ходу. Шестиэлементный стержень 519 предпочтительно содержит следующие сегменты с одного конца к другому: первый единственный/7-миллиметровый сегмент из ацетатного волокна в одном конце стержня 521; первый 26-миллиметровый двойной сегмент ограничительного устройства; 14-миллиметровый/двойной сегмент из ацетатного волокна; второй 26-миллиметровый/двойной сегмент ограничительного устройства; второй 14-миллиметровый/двойной сегмент из ацетатного волокна; третий 26 миллиметровый двойной сегмент ограничительного устройства и второй единственный/7-милли-8 015068 метровый (сегмент) на противоположном конце стержня. Шестиэлементные стержни 519 затем подают или помещают в первый бункер 170 двухбункерной машины Мах для изготовления (фильтрующих) мундштуков или машины с подобными возможностями. Со ссылкой на фиг. 27 и 28 шестисегментные/120-миллиметровые стержни 519 затем разрезают на барабане 222 на три двойные стержни 521, затем сортируют на барабане 224, выравнивают на барабане 226, после чего каждый разрезают по центру и располагают на расстоянии на противостоящие пары подузлов вдоль каждой канавки барабана 232. Каждый подузел содержит единственный 7-миллиметровый сегмент из ацетатного волокна (соответствующий сегменту 24 впереди по ходу на фиг. 12), вставной Т-образный ограничитель 18 и единственный сегмент HAT, чья открытая концевая часть направлена внутрь вдоль по соответствующей канавке барабана. Пары подузлов затем размещают на достаточном расстоянии для вмещения двойных/14-миллиметровых заглушек 622 из ацетатного волокна между ними. Двойные заглушки 622, каждая, соответствуют двойному варианту фильтрующих (мундштучных) сегментов 22 сзади по ходу, показаны на фиг. 19. Двойные заглушки 622 предпочтительно выполнены в ходе аналогичных операций резки, сортировки и выравнивания шестисегментных фильтрующих мундштуков длиной 84 мм на барабанах 242, 244 и 246 машины DHMAX, представленных на фиг. 27, с операциями дальнейшей резки, сортировки и выравнивания, выполняемыми на барабане 248 или поблизости. Со ссылкой опять на операции (барабана) 238 заглушки сводят вместе на барабане 250 для формирования цельных двойных фильтрующих устройств 525, которые затем подаются между парами расположенных на расстоянии стержней 527 из табака, как иллюстрировано на фиг. 29, и обернутых бумажным элементом 529 в соответствии с обычными операциями соединения частей посредством двухбункерной машины Мах для создания двойной сигаретной конструкции 531. После этого двойную сигаретную конструкцию 531 разделяют и сигареты выравнивают на барабане 264, после чего их направляют в упаковочную машину 265, откуда они поступают в машину 268 для расфасовывания и упаковывания в коробки и в машину 270 для упаковывания коробок. Фильтрующие заглушки из полого ацетатного волокна могут производиться непрерывным способом на машине по изготовлению трубчатых фильтрующих мундштуков, как описано в патенте США 3637447, выданном Бергер и др. (Berger et al.) Последующие операции по присоединению и прикреплению фильтров могут быть выполнены на функциональном блоке объединения двойного действия(DATPC) фирмы Molins для соединения заглушки-трубки. Табачные стержни предпочтительно изготавливают на обычной сигаретной машине (такой как Molins Mark 9 по изготовлению табачных стержней),где из нарезанного наполнителя (предпочтительно смешанного) посредством воздуха формируют непрерывный стержень из табака на движущейся транспортерной ленте и обертывают непрерывной лентой обертки табачной заглушки, которую затем склеивают по ее продольному шву и запечатывают клейким веществом. Изделия из машины по производству табачных стержней затем режут и подают на машину для прикрепления фильтров, такую как двухбункерная машина Max Hauni, усовершенствованная для выполнения описанных здесь операций по присоединению и прикреплению фильтров. В другом варианте по фиг. 30 сегмент 26' ограничения потока включает в себя извилистый, предпочтительно спиральный канал 80 в фильтре 14 для создания заданного сопротивления затяжки. При спиральном образце для потока дыма посредством ограничителя 26' можно уменьшать газопаровую фазу основного дыма посредством диффузии, абсорбции/адсорбции и/или можно уменьшать содержание более крупных или более тяжелых частиц дыма посредством центрифугирования и задержки. Спиральный канал 80 потока, как видно на фиг. 30, предпочтительно открывается в большую центральную полость 46 и предпочтительно расположен впереди по ходу от вентиляционной зоны 40 фильтра 14. Канал 80 предпочтительно выполнен в непроницаемом материале. Спиральный канал 80 предпочтительно изготовлен из материала, выбранного из группы в составе полиэтилена высокой плотности, выполненного под давлением из целлюлозных материалов и их комбинаций. Обычную упаковочную бумагу, бумагу с угольной пропиткой или жгут из углеродного волокна обертывают вокруг сегмента 26' для помещения в нем спирального канала потока дыма. Спиральный канал 80 предпочтительно имеет внутренний диаметр от около 0,30 до около 1,5 мм и длину от около 10 до около 200 мм. В варианте изобретения ароматизирующие вещества или красители могут быть добавлены к материалу, окружающему спиральный канал 80. Образцы ароматизирующих веществ включают в себя лакрицу, сахар, изосахар (isosugar) , какао, лаванду, корицу, кардамон, apium graveolens, пажитник, каскарилу, сандаловое дерево, бергамот, герань, медовую эссенцию, розовое масло, ваниль, лимонное масло,апельсиновое масло, мятные масла, корицу, тмин, коньяк, жасмин, ромашку, ментол, акацию, шалфей,мяту, имбирь, кориандр, кофе и тому подобное. В этом варианте дым всасывают в ходе затяжки через канал 80 и при этом канал 80 действует в качестве ограничителя потока. В зависимости от поперечного сечения и длины канала 80 может быть достигнуто заданное снижение давления в поперечном сечении сегмента. Канал 80 ведет к полости 46 в пределах фильтра 14, которая образована, по меньшей мере, частично посредством трубчатого сегмента 30, такого как трубки на основе производных целлюлозы, причем про-9 015068 ходящей от одного до другого конца фильтра 14. Вентиляционная зона 40 представлена сзади по ходу от спирального канала 80. Перфорационные отверстия в бумажном элементе 16 и цилиндрический трубчатый сегмент 30 фильтра обеспечивают вентиляцию, и при этом трубчатый сегмент 30 может быть по выбору выполнен из волокон для того, чтобы быть воздухопроницаемым. Спиральный канал 80 потока может быть точно отрегулирован для возможного предоставления возможности только определенного диапазона или параметров дыма, например частично летучих обогащенных аэрозольных частиц дыма для прохождения к полости 46. И газовая фаза, и фаза частиц дыма могут быть уменьшены, но предпочтительно насыщенные ароматом частично летучие вещества имеют возможность сохраняться в дыме. Когда бумага из углеродного материала или листовой материал, содержащий адсорбенты, обернуты вокруг спирального сегмента, компоненты газовой фазы дыма, втягиваемого через канал фильтра, могут рассеиваться или отфильтровываться, и/или более длительный контакт с бумагой приводит к целенаправленному захвату составляющих элементов. Тяжелые или крупные аэрозольные частицы также могут быть захвачены под воздействием центрифугирования или закупоривания. Материалы, например бумажная пульпа или пластмассы на основе крахмала, используемые для изготовления сегмента 26', могут быть выбраны или применены для повышения конкретной селективности фильтрации или для обеспечения аромата. Например, материал может быть обработан восковым или масляным веществом для повышения возможности удаления неполярных компонентов или обработан глицерином для повышения возможности удаления полярных соединений. Со ссылкой также на фиг. 30 спиральный сегмент ограничителя потока мог быть использован для удаления каких-либо мелких углеродных частиц, которые могут оказаться увлеченными в основном дыме, что обычно считают запредельным содержанием углерода. Эти функциональные возможности могут быть усилены посредством включения в него средства вдоль обертки рядом со спиральным каналом, которое имеет возможность афинного преобразования для углеродных частиц. Это средство может быть клейким или увлекающим веществом либо материалом типа воска, глицерина или другого средства, задерживающего углерод. Со ссылкой на фиг. 31 другой вариант изобретения содержит курительное изделие, выполненное в соответствии с такой же схемой расположения, какое описано относительно вариантов, описанных по фиг. 6 и 13-17, за исключением того, что там находится сегмент 726 ограничителя, содержащий центральный канал 727, диаметр и длина которого подобраны для обеспечения заданного уровня сопротивления затяжки (RTD), как описано выше. Канал 727 предпочтительно развальцован с раструбом 728 в его торцах 729 для того, чтобы избежать накопления частиц и конденсатов. Первый сегмент 118 фильтра по выбору может быть выполнен с выемками 119, которые при помещении рядом с торцом 729 канала 727 способствуют, кроме того, уменьшению накопления (частиц и конденсатов) в канале 727. Со ссылкой на фиг. 32 в варианте изобретения сегмент 26 ограничителя может включать в себя фильтрующую заглушку 826, имеющую по меньшей мере одну выполненную в ней спиральную канавку 827. Предпочтительно по меньшей мере одна спиральная канавка 827 действует как отверстие, через которое может проходить дым. В этом варианте изобретения заданный уровень снижения давления (сопротивления всасывания - RTD) является функцией канала 827, зависит от диаметра и длины канала 827, так что угол спирали регулируют для обеспечения необходимого снижения давления для конкретного диаметра канала. Со ссылкой на фиг. 33 и 34 сегмент 26 ограничителя потока может вместо этого содержать фильтрующую заглушку 90 из ацетатцеллюлозы с низким выходом частиц, покрытый или обработанный около кольцевой зоны 95 на одном или по выбору на обоих торцах так, чтобы образовать отверстие 30 в необработанной зоне 97. Предпочтительно небольшую часть 97 на торце фильтрующей заглушки оставляют без покрытия или без обработки, чтобы сформировать отверстие, через которое может проходить основной поток дыма. В варианте изобретения закупоривающим средством является дополнительное количество триацетина, который использован на одном торце, чтобы сделать кольцевую зону 95 непроницаемой для дыма. В другом варианте изобретения к зоне 95 применена термообработка, чтобы сделать ее непроницаемой для дыма. Чтобы избежать трудностей при высокопроизводительном изготовлении, предпочтительно не выполнять покрытие или обработку в кольцевой зоне рядом с периферией заглушки так,чтобы дать возможность незначительного сжатия, выполняемого в этой зоне заглушки при прохождении через арматуру или машину по изготовлению стержня, и обертываемого оберточным материалом заглушки. Вместо этого зона 95 может быть покрыта непроницаемым кольцом из бумаги с пленкообразующим средством или клеевым веществом. Со ссылкой здесь на фиг. 35 в предпочтительном варианте изобретения ограничивающий сегмент 26 потока включает в себя фильтрующий материал из ацетатцеллюлозы с низким выходом частиц впереди по ходу от вентиляционной зоны 40. Фильтрующий материал 90 из ацетатцеллюлозы предпочтительно покрыт или обработан около кольцевой зоны 95 на одном торце так, чтобы образовать отверстие 30 в необработанной зоне 97. Предпочтительно небольшую часть 97 торца фильтрующей заглушки оставляют непокрытой или необработанной так, чтобы сформировать отверстие, через которое может проходить дым. В предпочтительном варианте изобретения, по завершении сборки, торец с покрытием расположен в месте сзади по ходу от сегмента 90 фильтра. Компоновка курительного изделия на фиг. 34 и 35 устрое- 10015068 на для выполнения аналогичным способом курительных изделий на фиг. 6 и 13-17. При изготовлении ограничителя на фиг. 33-35 заглушки из волокна ацетатцеллюлозы (СА) из бункера 507 на фиг. 26 разрезают, как описано выше для производства двойных 14-миллиметровых сегментов, причем в том месте, где каждую поверхность обрабатывают для образования отверстий 97 (фиг. 33) ограничителя 26 на противоположных торцах двойных 14-миллиметровых сегментов, и проводимые в бункере 501 операции больше не требуют содержания вставных Т-образных ограничителей 18. Было известно, что определенные оберточные материалы сигарет имеют тенденцию повышать передачу оксида углерода (СО) данной конструкции курительного изделия, как, например, бумажные ленты, для уменьшения предрасположенности к воспламенению. В прошлом тенденции бумажных лент к повышению (содержания) оксида углерода (СО) противостояло значительное увеличение проницаемости в базовом полотне оберточного материала, что в свою очередь влияет на время затяжки и другие неотъемлемые свойства, так что первоначальная конструкция сигареты потребовала существенной модификации. Однако с использованием фильтра с ограничителем, как предложено здесь с табачным стержнем,обернутого бумажной лентой, уровни СО могут быть уменьшены и при этом может быть уменьшена необходимость в существенной модификации первоначальной компоновки сигареты, не обернутой лентой. Кроме того, уровни оксида углерода (СО) имеют тенденцию быть выше в оберточном материале с низкой проницаемостью из-за уменьшения образования боковой фракции потока дыма во время тления; при двойной бумажной обертке - из-за уменьшения боковой фракции потока дыма и причем при двойной бумажной обертке - из-за снижения тенденции к нанесению определенных смесей и/или ароматизаторов по табачному стержню в местах без образованной системы. Эти тенденции могут быть снижены при любой компоновке сигареты с использованием таких оберточных материалов посредством объединения обернутого таким образом табачного стержня фильтром с ограничителем, как предложено здесь. В некоторых странах существуют также усиливающиеся строгие ограничения, регулирующие то,что составляет допустимые уровни передачи СО в сигаретах на своих рынках, требования которых могут быть проблематичными даже для традиционных сигарет, зажигаемых с торца, других обычных конструкций. К этой проблеме еще раз можно обратиться комбинированием табачных стержней с фильтрами с ограничителями, как предложено здесь, для того чтобы удовлетворять ограничительным требованиям по СО. Как показано в табл. 2, фильтр обеспечивает коэффициенты значительного снижения составляющих дыма без ухудшения вкуса, ассоциируемого у американцев с угольными фильтрами. Таблица 2 Сигарета для сравнения: товарная сигарета с низким содержанием смолы (FTC) (6 мг смолы поFTC). Сиг. 1. Аналогична сигарете для сравнения, но с дополнением 45 мг активизированного углерода в фильтре (6 мг смолы по суживающее устройство FTC). Сиг. 2. Сигарета с ограничителем опытного образца фильтра (6 мг смолы по FTC), как показано на фиг. 13. Очевидно, что вышеприведенное описание относится к предпочтительным вариантам изобретения и поэтому просто представляет изделие и способы его изготовления. Может быть оценено, что измене- 11015068 ния и модификации различных вариантов изобретения в свете предложенного выше будут совершенно очевидны для специалистов в этой области техники. Например, различные фильтры описаны как изготовленные из жгута волокна из ацетатцеллюлозы, тогда как другие материалы, такие как фильтровальная бумага, бумага с угольной пропиткой, полипропилен, и другие подобные материалы могли использоваться вместо этого. Соответственно образцы изобретения так же, как альтернативные варианты, могут быть выполнены без отступления от идеи и выхода из объема изобретения, определенного в приложенной формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Курительное изделие, содержащее табачный стержень, пригодный для образования основного потока дыма; фильтр, прикрепленный к указанному табачному стержню, причем указанный фильтр имеет передний по ходу конец и задний по ходу конец, при этом указанный фильтр содержит единственную центральную полость, расположенную между указанным передним по ходу концом и указанным задним по ходу концом; ограничивающий поток сегмент из дымонепроницаемого материала, расположенный впереди по ходу от указанной полости и содержащий по меньшей мере один проход через этот сегмент для доставки дыма основного потока к полости и создания значительной части заданного сопротивления затяжки; и вентиляционную зону в месте вдоль указанной полости и сзади по ходу от указанного ограничивающего поток сегмента для смешивания атмосферного воздуха с основным потоком дыма. 2. Курительное изделие по п.1, в котором полость образована внутренней периферией трубчатого сегмента, выбранного по желанию из группы, состоящей из трубки из целлюлозного материала, полой трубки из ацетатного волокна, из угля на жгуте, угольной бумаги и их комбинаций. 3. Курительное изделие по п.1, в котором заданное сопротивление затяжки у курительного изделия составляет около 40 мм водного столба или более. 4. Курительное изделие по п.1, в котором указанное курительное изделие включает в себя первую фильтрующую заглушку, расположенную впереди по ходу от указанного ограничивающего поток сегмента фильтра, и вторую фильтрующую заглушку в мундштучной части указанного курительного изделия, причем первая фильтрующая заглушка и вторая фильтрующая заглушка представляют собой целлюлозоацетатный жгут с низкой фильтрующей производительностью. 5. Курительное изделие по п.1, в котором указанный проход для потока является удлиненным открытым каналом, имеющим извилистую или прямую конфигурацию, например, такую как прямая конфигурация, и длину от около 7 до около 10 мм. 6. Курительное изделие по п.5, в котором указанный извилистый канал имеет спиральную и/или изогнутую конфигурацию с внутренним диаметром от около 0,30 до около 1,5 мм и длину от около 10 до около 200 мм. 7. Способ изготовления фильтра для курительного изделия по любому из пп.1-6, предусматривающий помещение первого фильтрующего сегмента в цилиндрическую трубку фильтра; помещение ограничивающего поток сегмента фильтра в трубку фильтра смежно указанному первому фильтрующему сегменту, так чтобы указанный фильтр дополнительно содержал полость, смежную указанному ограничивающему поток сегменту фильтра; и создание вентиляционной зоны в месте вдоль указанной полости, причем указанная вентиляционная зона содержит перфорационные отверстия сквозь указанную трубку фильтра. 8. Способ изготовления курительного изделия, предусматривающий изготовление фильтра для курительного изделия по п.7 и прикрепление указанного фильтра к табачному стержню мундштучной бумагой. 9. Способ по п.8, в котором указанный фильтр прикрепляют к указанному табачному стержню мундштучной бумагой до образования вентиляционной зоны, причем указанные перфорационные отверстия выполняют сквозь указанную трубку фильтра и указанную мундштучную бумагу.
