Комплект интраокулярной линзы

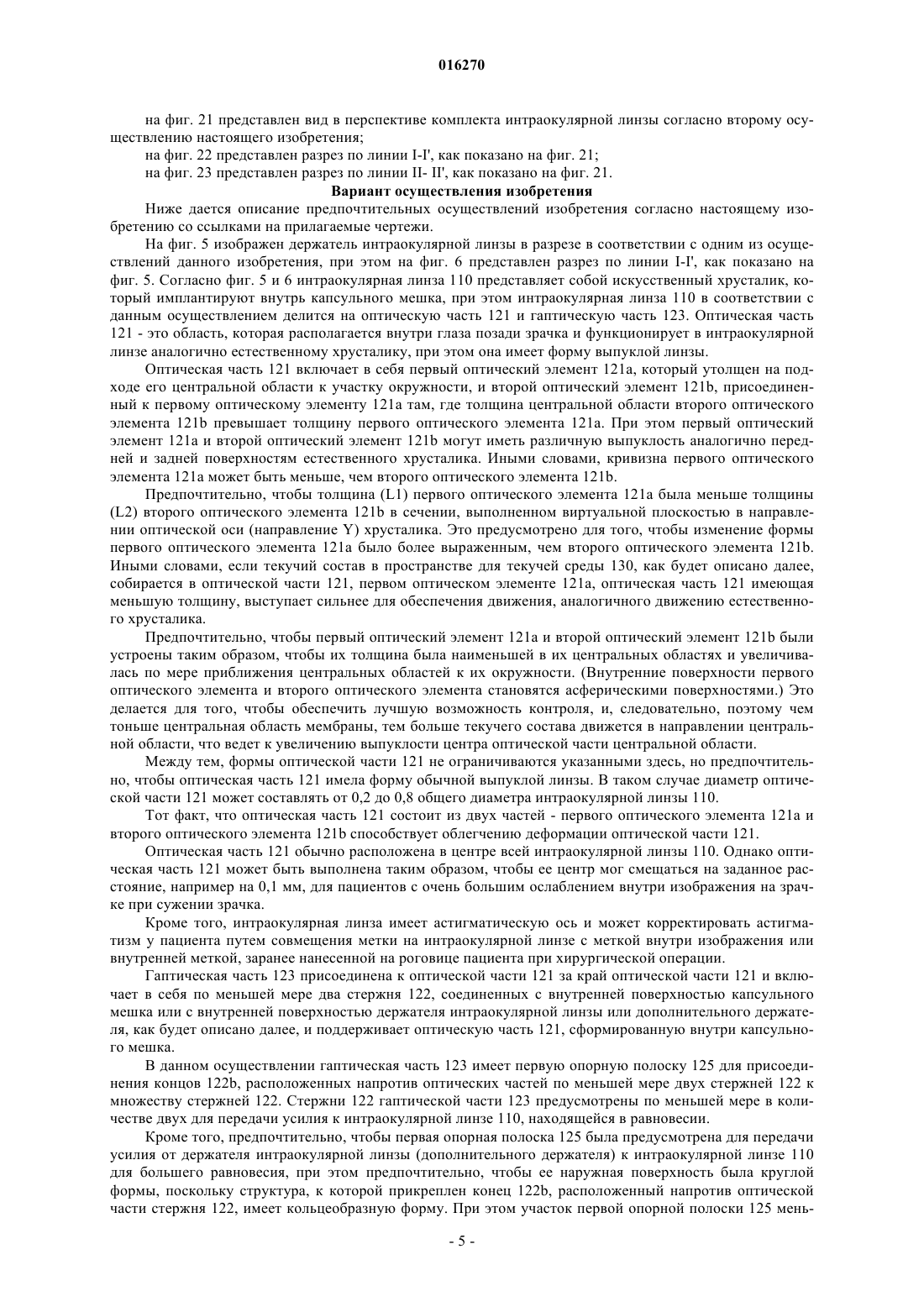

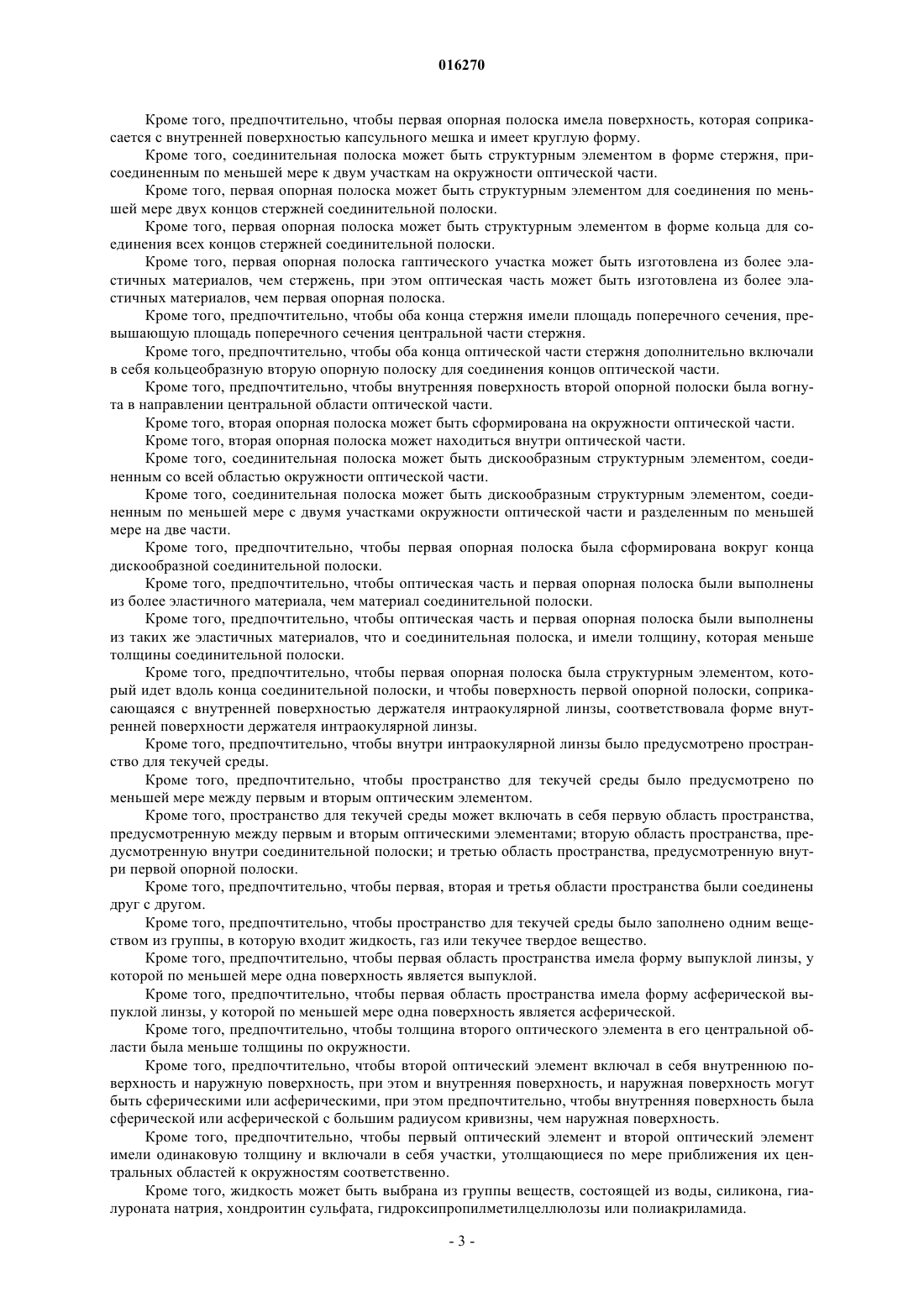

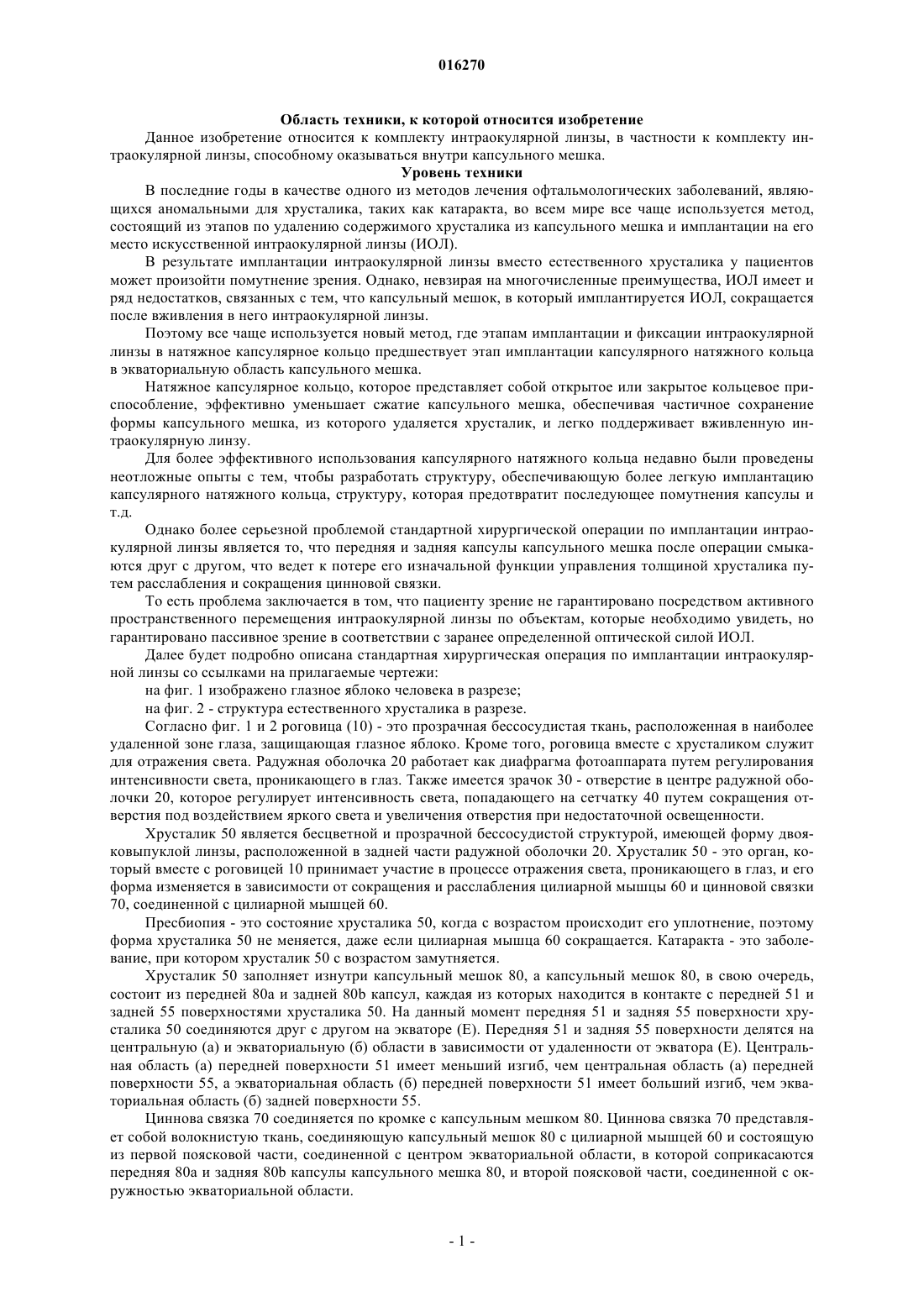

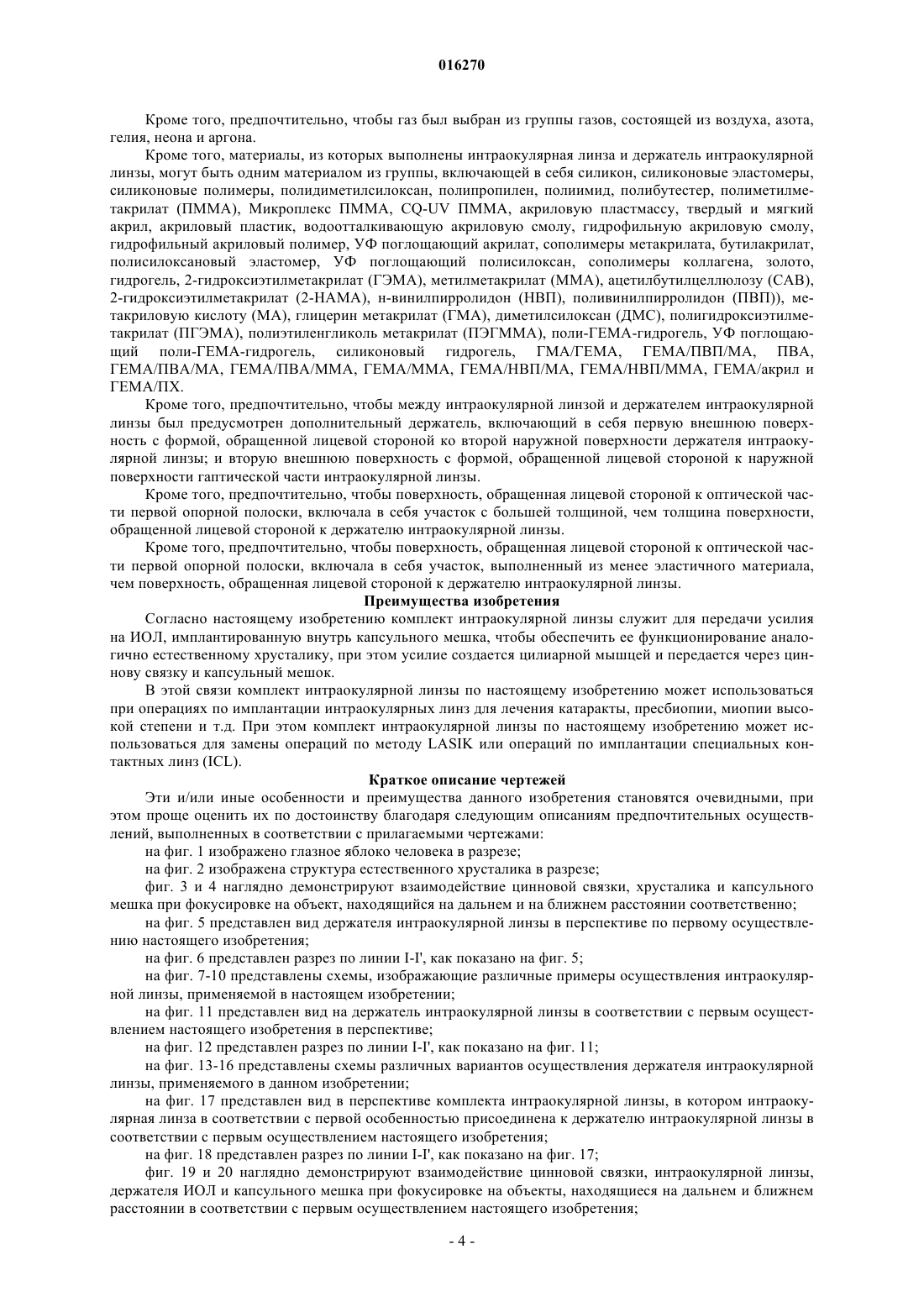

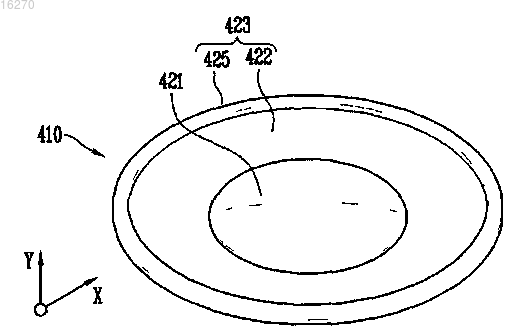

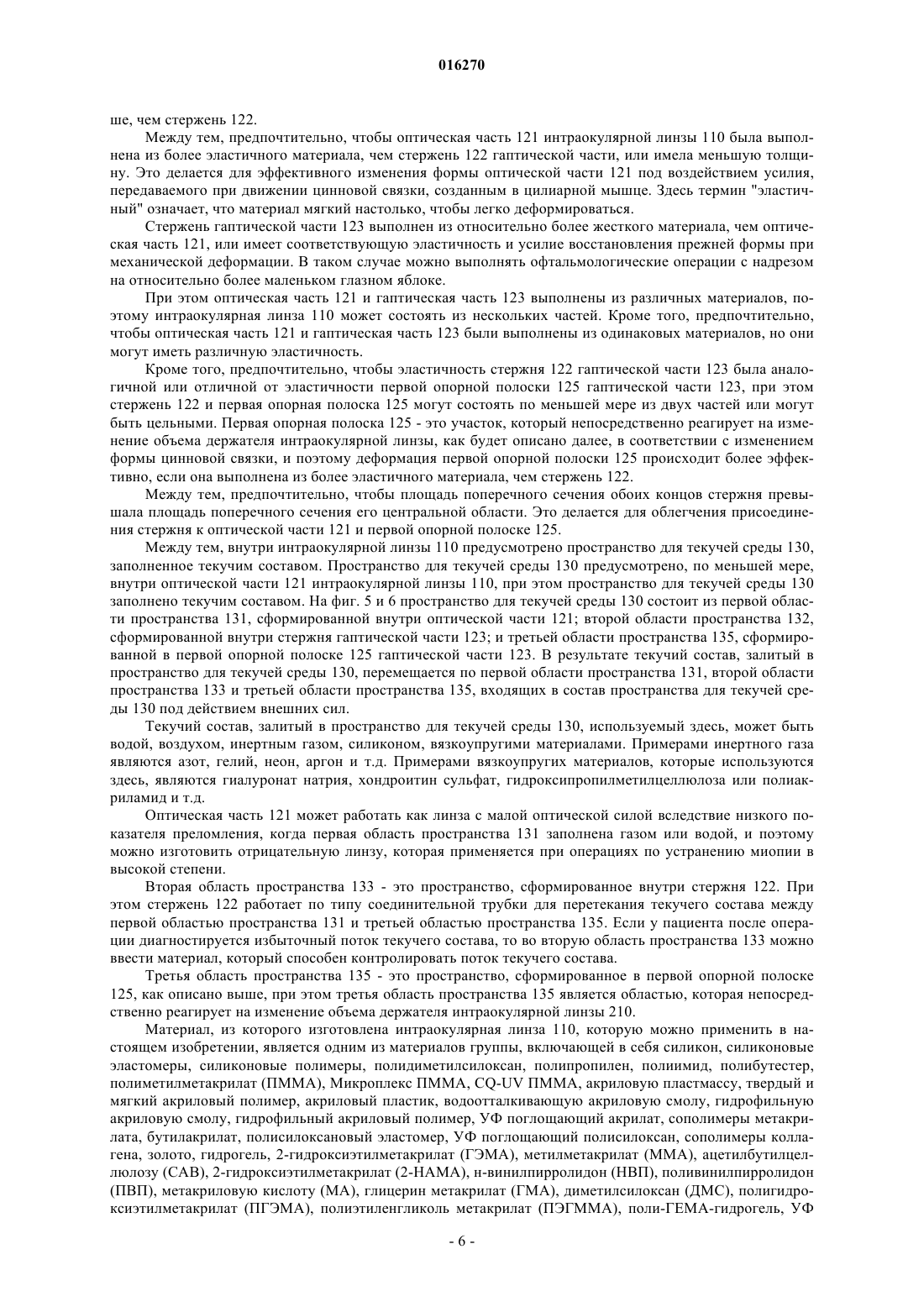

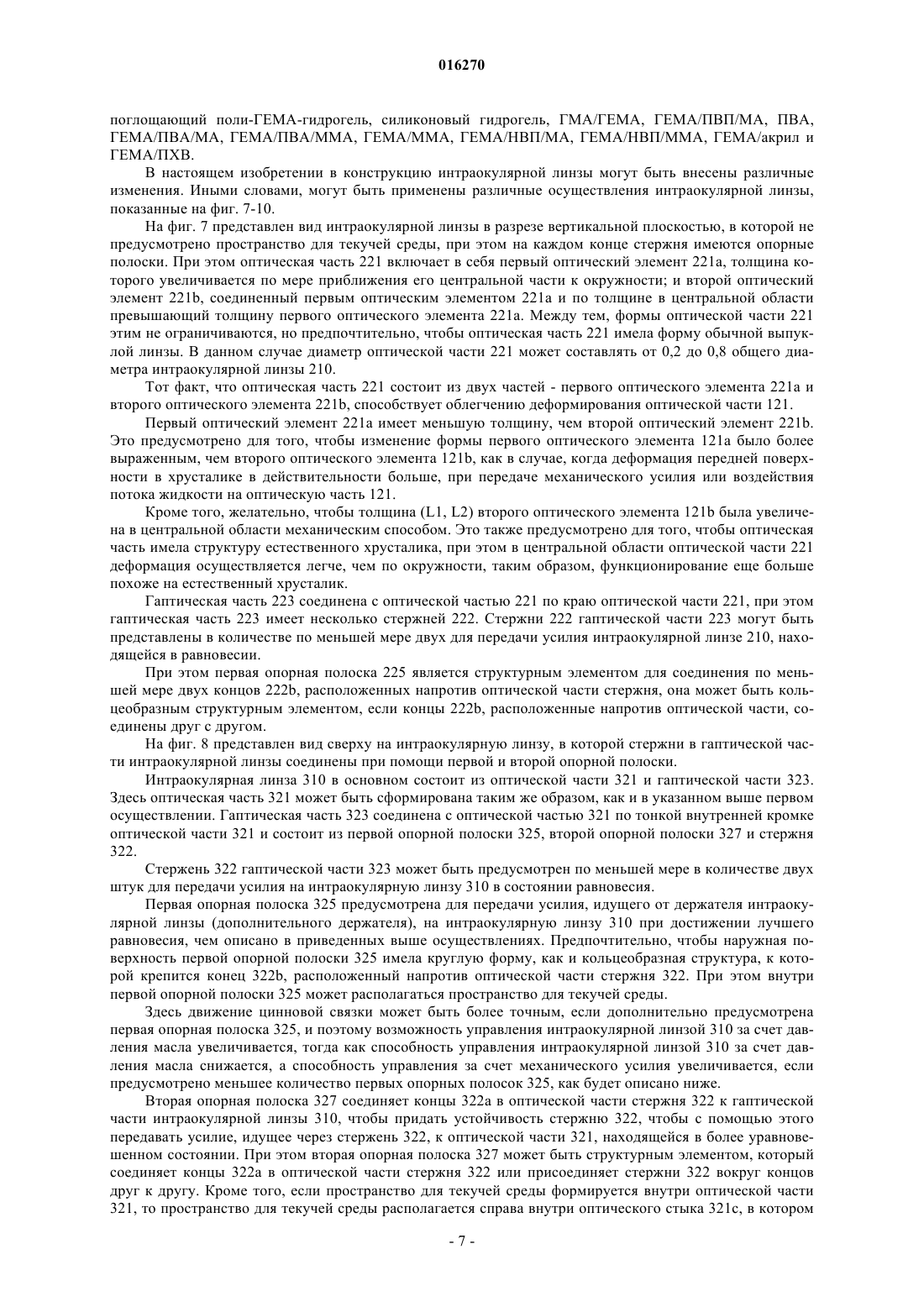

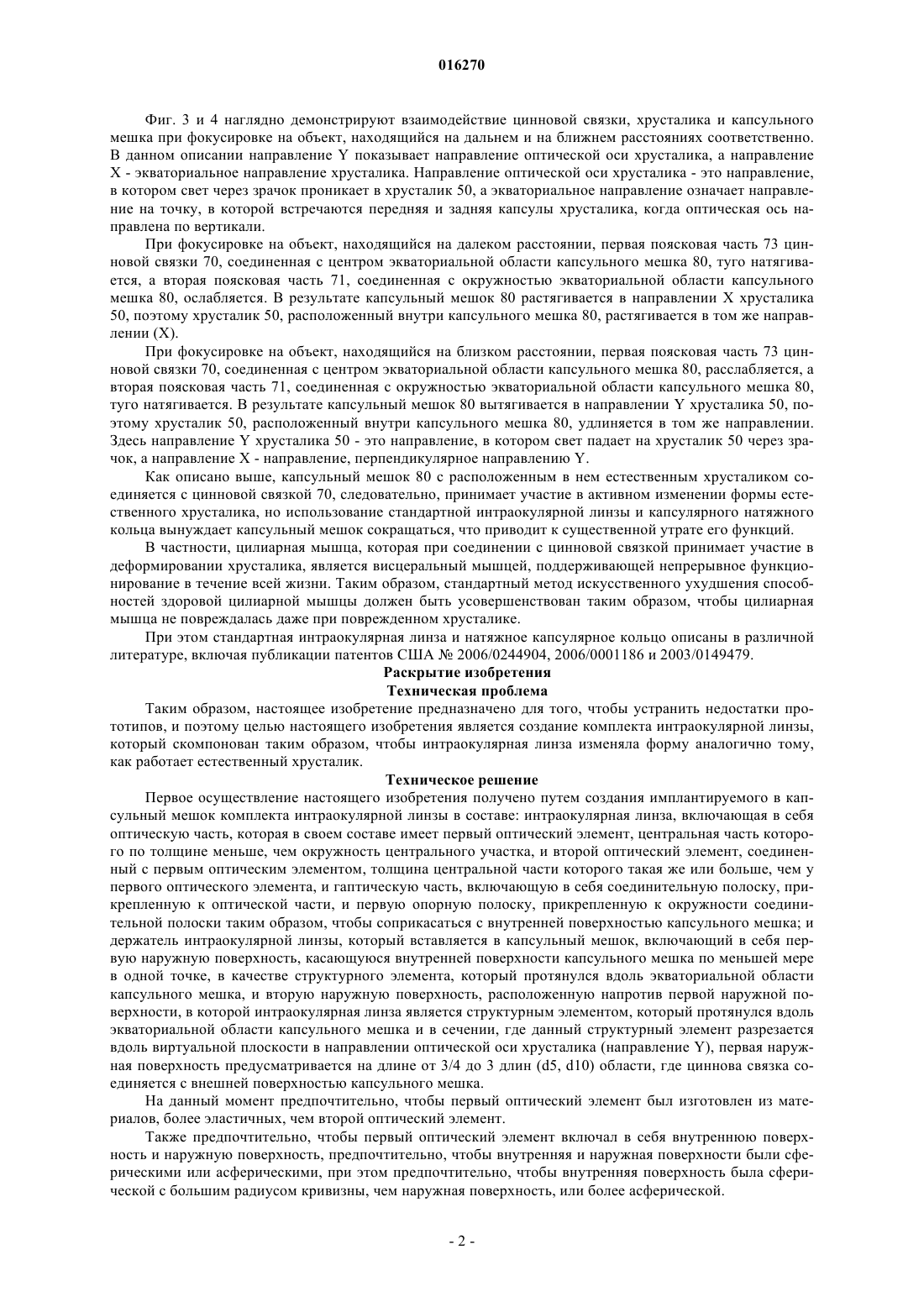

Раскрываемое изобретение - это комплект интраокулярной линзы, способный оказываться внутри капсульного мешка. Комплект интраокулярной линзы по одному из примеров осуществления настоящего изобретения включает в себя интраокулярную линзу и держатель интраокулярной линзы, поэтому комплект интраокулярной линзы может быть использован для передачи усилия к интраокулярной линзе, вставленной внутрь капсульного мешка, чтобы обеспечить подвижность интраокулярной линзы аналогично естественному хрусталику глаза, усилие вырабатывается в цилиарной мышце и передается посредством цинновой связки и капсульного мешка.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ПАРК КИОНГ ЖИН (KR) 016270 Область техники, к которой относится изобретение Данное изобретение относится к комплекту интраокулярной линзы, в частности к комплекту интраокулярной линзы, способному оказываться внутри капсульного мешка. Уровень техники В последние годы в качестве одного из методов лечения офтальмологических заболеваний, являющихся аномальными для хрусталика, таких как катаракта, во всем мире все чаще используется метод,состоящий из этапов по удалению содержимого хрусталика из капсульного мешка и имплантации на его место искусственной интраокулярной линзы (ИОЛ). В результате имплантации интраокулярной линзы вместо естественного хрусталика у пациентов может произойти помутнение зрения. Однако, невзирая на многочисленные преимущества, ИОЛ имеет и ряд недостатков, связанных с тем, что капсульный мешок, в который имплантируется ИОЛ, сокращается после вживления в него интраокулярной линзы. Поэтому все чаще используется новый метод, где этапам имплантации и фиксации интраокулярной линзы в натяжное капсулярное кольцо предшествует этап имплантации капсулярного натяжного кольца в экваториальную область капсульного мешка. Натяжное капсулярное кольцо, которое представляет собой открытое или закрытое кольцевое приспособление, эффективно уменьшает сжатие капсульного мешка, обеспечивая частичное сохранение формы капсульного мешка, из которого удаляется хрусталик, и легко поддерживает вживленную интраокулярную линзу. Для более эффективного использования капсулярного натяжного кольца недавно были проведены неотложные опыты с тем, чтобы разработать структуру, обеспечивающую более легкую имплантацию капсулярного натяжного кольца, структуру, которая предотвратит последующее помутнения капсулы и т.д. Однако более серьезной проблемой стандартной хирургической операции по имплантации интраокулярной линзы является то, что передняя и задняя капсулы капсульного мешка после операции смыкаются друг с другом, что ведет к потере его изначальной функции управления толщиной хрусталика путем расслабления и сокращения цинновой связки. То есть проблема заключается в том, что пациенту зрение не гарантировано посредством активного пространственного перемещения интраокулярной линзы по объектам, которые необходимо увидеть, но гарантировано пассивное зрение в соответствии с заранее определенной оптической силой ИОЛ. Далее будет подробно описана стандартная хирургическая операция по имплантации интраокулярной линзы со ссылками на прилагаемые чертежи: на фиг. 1 изображено глазное яблоко человека в разрезе; на фиг. 2 - структура естественного хрусталика в разрезе. Согласно фиг. 1 и 2 роговица (10) - это прозрачная бессосудистая ткань, расположенная в наиболее удаленной зоне глаза, защищающая глазное яблоко. Кроме того, роговица вместе с хрусталиком служит для отражения света. Радужная оболочка 20 работает как диафрагма фотоаппарата путем регулирования интенсивности света, проникающего в глаз. Также имеется зрачок 30 - отверстие в центре радужной оболочки 20, которое регулирует интенсивность света, попадающего на сетчатку 40 путем сокращения отверстия под воздействием яркого света и увеличения отверстия при недостаточной освещенности. Хрусталик 50 является бесцветной и прозрачной бессосудистой структурой, имеющей форму двояковыпуклой линзы, расположенной в задней части радужной оболочки 20. Хрусталик 50 - это орган, который вместе с роговицей 10 принимает участие в процессе отражения света, проникающего в глаз, и его форма изменяется в зависимости от сокращения и расслабления цилиарной мышцы 60 и цинновой связки 70, соединенной с цилиарной мышцей 60. Пресбиопия - это состояние хрусталика 50, когда с возрастом происходит его уплотнение, поэтому форма хрусталика 50 не меняется, даже если цилиарная мышца 60 сокращается. Катаракта - это заболевание, при котором хрусталик 50 с возрастом замутняется. Хрусталик 50 заполняет изнутри капсульный мешок 80, а капсульный мешок 80, в свою очередь,состоит из передней 80a и задней 80b капсул, каждая из которых находится в контакте с передней 51 и задней 55 поверхностями хрусталика 50. На данный момент передняя 51 и задняя 55 поверхности хрусталика 50 соединяются друг с другом на экваторе (E). Передняя 51 и задняя 55 поверхности делятся на центральную (а) и экваториальную (б) области в зависимости от удаленности от экватора (E). Центральная область (а) передней поверхности 51 имеет меньший изгиб, чем центральная область (а) передней поверхности 55, а экваториальная область (б) передней поверхности 51 имеет больший изгиб, чем экваториальная область (б) задней поверхности 55. Циннова связка 70 соединяется по кромке с капсульным мешком 80. Циннова связка 70 представляет собой волокнистую ткань, соединяющую капсульный мешок 80 с цилиарной мышцей 60 и состоящую из первой поясковой части, соединенной с центром экваториальной области, в которой соприкасаются передняя 80a и задняя 80b капсулы капсульного мешка 80, и второй поясковой части, соединенной с окружностью экваториальной области.-1 016270 Фиг. 3 и 4 наглядно демонстрируют взаимодействие цинновой связки, хрусталика и капсульного мешка при фокусировке на объект, находящийся на дальнем и на ближнем расстояниях соответственно. В данном описании направление Y показывает направление оптической оси хрусталика, а направлениеX - экваториальное направление хрусталика. Направление оптической оси хрусталика - это направление,в котором свет через зрачок проникает в хрусталик 50, а экваториальное направление означает направление на точку, в которой встречаются передняя и задняя капсулы хрусталика, когда оптическая ось направлена по вертикали. При фокусировке на объект, находящийся на далеком расстоянии, первая поясковая часть 73 цинновой связки 70, соединенная с центром экваториальной области капсульного мешка 80, туго натягивается, а вторая поясковая часть 71, соединенная с окружностью экваториальной области капсульного мешка 80, ослабляется. В результате капсульный мешок 80 растягивается в направлении X хрусталика 50, поэтому хрусталик 50, расположенный внутри капсульного мешка 80, растягивается в том же направлении (X). При фокусировке на объект, находящийся на близком расстоянии, первая поясковая часть 73 цинновой связки 70, соединенная с центром экваториальной области капсульного мешка 80, расслабляется, а вторая поясковая часть 71, соединенная с окружностью экваториальной области капсульного мешка 80,туго натягивается. В результате капсульный мешок 80 вытягивается в направлении Y хрусталика 50, поэтому хрусталик 50, расположенный внутри капсульного мешка 80, удлиняется в том же направлении. Здесь направление Y хрусталика 50 - это направление, в котором свет падает на хрусталик 50 через зрачок, а направление X - направление, перпендикулярное направлению Y. Как описано выше, капсульный мешок 80 с расположенным в нем естественным хрусталиком соединяется с цинновой связкой 70, следовательно, принимает участие в активном изменении формы естественного хрусталика, но использование стандартной интраокулярной линзы и капсулярного натяжного кольца вынуждает капсульный мешок сокращаться, что приводит к существенной утрате его функций. В частности, цилиарная мышца, которая при соединении с цинновой связкой принимает участие в деформировании хрусталика, является висцеральный мышцей, поддерживающей непрерывное функционирование в течение всей жизни. Таким образом, стандартный метод искусственного ухудшения способностей здоровой цилиарной мышцы должен быть усовершенствован таким образом, чтобы цилиарная мышца не повреждалась даже при поврежденном хрусталике. При этом стандартная интраокулярная линза и натяжное капсулярное кольцо описаны в различной литературе, включая публикации патентов США 2006/0244904, 2006/0001186 и 2003/0149479. Раскрытие изобретения Техническая проблема Таким образом, настоящее изобретение предназначено для того, чтобы устранить недостатки прототипов, и поэтому целью настоящего изобретения является создание комплекта интраокулярной линзы,который скомпонован таким образом, чтобы интраокулярная линза изменяла форму аналогично тому,как работает естественный хрусталик. Техническое решение Первое осуществление настоящего изобретения получено путем создания имплантируемого в капсульный мешок комплекта интраокулярной линзы в составе: интраокулярная линза, включающая в себя оптическую часть, которая в своем составе имеет первый оптический элемент, центральная часть которого по толщине меньше, чем окружность центрального участка, и второй оптический элемент, соединенный с первым оптическим элементом, толщина центральной части которого такая же или больше, чем у первого оптического элемента, и гаптическую часть, включающую в себя соединительную полоску, прикрепленную к оптической части, и первую опорную полоску, прикрепленную к окружности соединительной полоски таким образом, чтобы соприкасаться с внутренней поверхностью капсульного мешка; и держатель интраокулярной линзы, который вставляется в капсульный мешок, включающий в себя первую наружную поверхность, касающуюся внутренней поверхности капсульного мешка по меньшей мере в одной точке, в качестве структурного элемента, который протянулся вдоль экваториальной области капсульного мешка, и вторую наружную поверхность, расположенную напротив первой наружной поверхности, в которой интраокулярная линза является структурным элементом, который протянулся вдоль экваториальной области капсульного мешка и в сечении, где данный структурный элемент разрезается вдоль виртуальной плоскости в направлении оптической оси хрусталика (направление Y), первая наружная поверхность предусматривается на длине от 3/4 до 3 длин (d5, d10) области, где циннова связка соединяется с внешней поверхностью капсульного мешка. На данный момент предпочтительно, чтобы первый оптический элемент был изготовлен из материалов, более эластичных, чем второй оптический элемент. Также предпочтительно, чтобы первый оптический элемент включал в себя внутреннюю поверхность и наружную поверхность, предпочтительно, чтобы внутренняя и наружная поверхности были сферическими или асферическими, при этом предпочтительно, чтобы внутренняя поверхность была сферической с большим радиусом кривизны, чем наружная поверхность, или более асферической.-2 016270 Кроме того, предпочтительно, чтобы первая опорная полоска имела поверхность, которая соприкасается с внутренней поверхностью капсульного мешка и имеет круглую форму. Кроме того, соединительная полоска может быть структурным элементом в форме стержня, присоединенным по меньшей мере к двум участкам на окружности оптической части. Кроме того, первая опорная полоска может быть структурным элементом для соединения по меньшей мере двух концов стержней соединительной полоски. Кроме того, первая опорная полоска может быть структурным элементом в форме кольца для соединения всех концов стержней соединительной полоски. Кроме того, первая опорная полоска гаптического участка может быть изготовлена из более эластичных материалов, чем стержень, при этом оптическая часть может быть изготовлена из более эластичных материалов, чем первая опорная полоска. Кроме того, предпочтительно, чтобы оба конца стержня имели площадь поперечного сечения, превышающую площадь поперечного сечения центральной части стержня. Кроме того, предпочтительно, чтобы оба конца оптической части стержня дополнительно включали в себя кольцеобразную вторую опорную полоску для соединения концов оптической части. Кроме того, предпочтительно, чтобы внутренняя поверхность второй опорной полоски была вогнута в направлении центральной области оптической части. Кроме того, вторая опорная полоска может быть сформирована на окружности оптической части. Кроме того, вторая опорная полоска может находиться внутри оптической части. Кроме того, соединительная полоска может быть дискообразным структурным элементом, соединенным со всей областью окружности оптической части. Кроме того, соединительная полоска может быть дискообразным структурным элементом, соединенным по меньшей мере с двумя участками окружности оптической части и разделенным по меньшей мере на две части. Кроме того, предпочтительно, чтобы первая опорная полоска была сформирована вокруг конца дискообразной соединительной полоски. Кроме того, предпочтительно, чтобы оптическая часть и первая опорная полоска были выполнены из более эластичного материала, чем материал соединительной полоски. Кроме того, предпочтительно, чтобы оптическая часть и первая опорная полоска были выполнены из таких же эластичных материалов, что и соединительная полоска, и имели толщину, которая меньше толщины соединительной полоски. Кроме того, предпочтительно, чтобы первая опорная полоска была структурным элементом, который идет вдоль конца соединительной полоски, и чтобы поверхность первой опорной полоски, соприкасающаяся с внутренней поверхностью держателя интраокулярной линзы, соответствовала форме внутренней поверхности держателя интраокулярной линзы. Кроме того, предпочтительно, чтобы внутри интраокулярной линзы было предусмотрено пространство для текучей среды. Кроме того, предпочтительно, чтобы пространство для текучей среды было предусмотрено по меньшей мере между первым и вторым оптическим элементом. Кроме того, пространство для текучей среды может включать в себя первую область пространства,предусмотренную между первым и вторым оптическими элементами; вторую область пространства, предусмотренную внутри соединительной полоски; и третью область пространства, предусмотренную внутри первой опорной полоски. Кроме того, предпочтительно, чтобы первая, вторая и третья области пространства были соединены друг с другом. Кроме того, предпочтительно, чтобы пространство для текучей среды было заполнено одним веществом из группы, в которую входит жидкость, газ или текучее твердое вещество. Кроме того, предпочтительно, чтобы первая область пространства имела форму выпуклой линзы, у которой по меньшей мере одна поверхность является выпуклой. Кроме того, предпочтительно, чтобы первая область пространства имела форму асферической выпуклой линзы, у которой по меньшей мере одна поверхность является асферической. Кроме того, предпочтительно, чтобы толщина второго оптического элемента в его центральной области была меньше толщины по окружности. Кроме того, предпочтительно, чтобы второй оптический элемент включал в себя внутреннюю поверхность и наружную поверхность, при этом и внутренняя поверхность, и наружная поверхность могут быть сферическими или асферическими, при этом предпочтительно, чтобы внутренняя поверхность была сферической или асферической с большим радиусом кривизны, чем наружная поверхность. Кроме того, предпочтительно, чтобы первый оптический элемент и второй оптический элемент имели одинаковую толщину и включали в себя участки, утолщающиеся по мере приближения их центральных областей к окружностям соответственно. Кроме того, жидкость может быть выбрана из группы веществ, состоящей из воды, силикона, гиалуроната натрия, хондроитин сульфата, гидроксипропилметилцеллюлозы или полиакриламида.-3 016270 Кроме того, предпочтительно, чтобы газ был выбран из группы газов, состоящей из воздуха, азота,гелия, неона и аргона. Кроме того, материалы, из которых выполнены интраокулярная линза и держатель интраокулярной линзы, могут быть одним материалом из группы, включающей в себя силикон, силиконовые эластомеры,силиконовые полимеры, полидиметилсилоксан, полипропилен, полиимид, полибутестер, полиметилметакрилат (ПММА), Микроплекс ПММА, CQ-UV ПММА, акриловую пластмассу, твердый и мягкий акрил, акриловый пластик, водоотталкивающую акриловую смолу, гидрофильную акриловую смолу,гидрофильный акриловый полимер, УФ поглощающий акрилат, сополимеры метакрилата, бутилакрилат,полисилоксановый эластомер, УФ поглощающий полисилоксан, сополимеры коллагена, золото,гидрогель, 2-гидроксиэтилметакрилат (ГЭМА), метилметакрилат (ММА), ацетилбутилцеллюлозу (САВ),2-гидроксиэтилметакрилат (2-НАМА), н-винилпирролидон (НВП), поливинилпирролидон (ПВП, метакриловую кислоту (МА), глицерин метакрилат (ГМА), диметилсилоксан (ДМС), полигидроксиэтилметакрилат (ПГЭМА), полиэтиленгликоль метакрилат (ПЭГММА), поли-ГЕМА-гидрогель, УФ поглощающий поли-ГЕМА-гидрогель, силиконовый гидрогель, ГМА/ГЕМА, ГЕМА/ПВП/МА, ПВА,ГЕМА/ПВА/МА, ГЕМА/ПВА/ММА, ГЕМА/ММА, ГЕМА/НВП/МА, ГЕМА/НВП/ММА, ГЕМА/акрил и ГЕМА/ПХ. Кроме того, предпочтительно, чтобы между интраокулярной линзой и держателем интраокулярной линзы был предусмотрен дополнительный держатель, включающий в себя первую внешнюю поверхность с формой, обращенной лицевой стороной ко второй наружной поверхности держателя интраокулярной линзы; и вторую внешнюю поверхность с формой, обращенной лицевой стороной к наружной поверхности гаптической части интраокулярной линзы. Кроме того, предпочтительно, чтобы поверхность, обращенная лицевой стороной к оптической части первой опорной полоски, включала в себя участок с большей толщиной, чем толщина поверхности,обращенной лицевой стороной к держателю интраокулярной линзы. Кроме того, предпочтительно, чтобы поверхность, обращенная лицевой стороной к оптической части первой опорной полоски, включала в себя участок, выполненный из менее эластичного материала,чем поверхность, обращенная лицевой стороной к держателю интраокулярной линзы. Преимущества изобретения Согласно настоящему изобретению комплект интраокулярной линзы служит для передачи усилия на ИОЛ, имплантированную внутрь капсульного мешка, чтобы обеспечить ее функционирование аналогично естественному хрусталику, при этом усилие создается цилиарной мышцей и передается через циннову связку и капсульный мешок. В этой связи комплект интраокулярной линзы по настоящему изобретению может использоваться при операциях по имплантации интраокулярных линз для лечения катаракты, пресбиопии, миопии высокой степени и т.д. При этом комплект интраокулярной линзы по настоящему изобретению может использоваться для замены операций по методу LASIK или операций по имплантации специальных контактных линз (ICL). Краткое описание чертежей Эти и/или иные особенности и преимущества данного изобретения становятся очевидными, при этом проще оценить их по достоинству благодаря следующим описаниям предпочтительных осуществлений, выполненных в соответствии с прилагаемыми чертежами: на фиг. 1 изображено глазное яблоко человека в разрезе; на фиг. 2 изображена структура естественного хрусталика в разрезе; фиг. 3 и 4 наглядно демонстрируют взаимодействие цинновой связки, хрусталика и капсульного мешка при фокусировке на объект, находящийся на дальнем и на ближнем расстоянии соответственно; на фиг. 5 представлен вид держателя интраокулярной линзы в перспективе по первому осуществлению настоящего изобретения; на фиг. 6 представлен разрез по линии I-I', как показано на фиг. 5; на фиг. 7-10 представлены схемы, изображающие различные примеры осуществления интраокулярной линзы, применяемой в настоящем изобретении; на фиг. 11 представлен вид на держатель интраокулярной линзы в соответствии с первым осуществлением настоящего изобретения в перспективе; на фиг. 12 представлен разрез по линии I-I', как показано на фиг. 11; на фиг. 13-16 представлены схемы различных вариантов осуществления держателя интраокулярной линзы, применяемого в данном изобретении; на фиг. 17 представлен вид в перспективе комплекта интраокулярной линзы, в котором интраокулярная линза в соответствии с первой особенностью присоединена к держателю интраокулярной линзы в соответствии с первым осуществлением настоящего изобретения; на фиг. 18 представлен разрез по линии I-I', как показано на фиг. 17; фиг. 19 и 20 наглядно демонстрируют взаимодействие цинновой связки, интраокулярной линзы,держателя ИОЛ и капсульного мешка при фокусировке на объекты, находящиеся на дальнем и ближнем расстоянии в соответствии с первым осуществлением настоящего изобретения;-4 016270 на фиг. 21 представлен вид в перспективе комплекта интраокулярной линзы согласно второму осуществлению настоящего изобретения; на фиг. 22 представлен разрез по линии I-I', как показано на фиг. 21; на фиг. 23 представлен разрез по линии II- II', как показано на фиг. 21. Вариант осуществления изобретения Ниже дается описание предпочтительных осуществлений изобретения согласно настоящему изобретению со ссылками на прилагаемые чертежи. На фиг. 5 изображен держатель интраокулярной линзы в разрезе в соответствии с одним из осуществлений данного изобретения, при этом на фиг. 6 представлен разрез по линии I-I', как показано на фиг. 5. Согласно фиг. 5 и 6 интраокулярная линза 110 представляет собой искусственный хрусталик, который имплантируют внутрь капсульного мешка, при этом интраокулярная линза 110 в соответствии с данным осуществлением делится на оптическую часть 121 и гаптическую часть 123. Оптическая часть 121 - это область, которая располагается внутри глаза позади зрачка и функционирует в интраокулярной линзе аналогично естественному хрусталику, при этом она имеет форму выпуклой линзы. Оптическая часть 121 включает в себя первый оптический элемент 121a, который утолщен на подходе его центральной области к участку окружности, и второй оптический элемент 121b, присоединенный к первому оптическому элементу 121a там, где толщина центральной области второго оптического элемента 121b превышает толщину первого оптического элемента 121a. При этом первый оптический элемент 121a и второй оптический элемент 121b могут иметь различную выпуклость аналогично передней и задней поверхностям естественного хрусталика. Иными словами, кривизна первого оптического элемента 121a может быть меньше, чем второго оптического элемента 121b. Предпочтительно, чтобы толщина (L1) первого оптического элемента 121a была меньше толщины(L2) второго оптического элемента 121b в сечении, выполненном виртуальной плоскостью в направлении оптической оси (направление Y) хрусталика. Это предусмотрено для того, чтобы изменение формы первого оптического элемента 121a было более выраженным, чем второго оптического элемента 121b. Иными словами, если текучий состав в пространстве для текучей среды 130, как будет описано далее,собирается в оптической части 121, первом оптическом элементе 121a, оптическая часть 121 имеющая меньшую толщину, выступает сильнее для обеспечения движения, аналогичного движению естественного хрусталика. Предпочтительно, чтобы первый оптический элемент 121a и второй оптический элемент 121b были устроены таким образом, чтобы их толщина была наименьшей в их центральных областях и увеличивалась по мере приближения центральных областей к их окружности. (Внутренние поверхности первого оптического элемента и второго оптического элемента становятся асферическими поверхностями.) Это делается для того, чтобы обеспечить лучшую возможность контроля, и, следовательно, поэтому чем тоньше центральная область мембраны, тем больше текучего состава движется в направлении центральной области, что ведет к увеличению выпуклости центра оптической части центральной области. Между тем, формы оптической части 121 не ограничиваются указанными здесь, но предпочтительно, чтобы оптическая часть 121 имела форму обычной выпуклой линзы. В таком случае диаметр оптической части 121 может составлять от 0,2 до 0,8 общего диаметра интраокулярной линзы 110. Тот факт, что оптическая часть 121 состоит из двух частей - первого оптического элемента 121a и второго оптического элемента 121b способствует облегчению деформации оптической части 121. Оптическая часть 121 обычно расположена в центре всей интраокулярной линзы 110. Однако оптическая часть 121 может быть выполнена таким образом, чтобы ее центр мог смещаться на заданное расстояние, например на 0,1 мм, для пациентов с очень большим ослаблением внутри изображения на зрачке при сужении зрачка. Кроме того, интраокулярная линза имеет астигматическую ось и может корректировать астигматизм у пациента путем совмещения метки на интраокулярной линзе с меткой внутри изображения или внутренней меткой, заранее нанесенной на роговице пациента при хирургической операции. Гаптическая часть 123 присоединена к оптической части 121 за край оптической части 121 и включает в себя по меньшей мере два стержня 122, соединенных с внутренней поверхностью капсульного мешка или с внутренней поверхностью держателя интраокулярной линзы или дополнительного держателя, как будет описано далее, и поддерживает оптическую часть 121, сформированную внутри капсульного мешка. В данном осуществлении гаптическая часть 123 имеет первую опорную полоску 125 для присоединения концов 122b, расположенных напротив оптических частей по меньшей мере двух стержней 122 к множеству стержней 122. Стержни 122 гаптической части 123 предусмотрены по меньшей мере в количестве двух для передачи усилия к интраокулярной линзе 110, находящейся в равновесии. Кроме того, предпочтительно, чтобы первая опорная полоска 125 была предусмотрена для передачи усилия от держателя интраокулярной линзы (дополнительного держателя) к интраокулярной линзе 110 для большего равновесия, при этом предпочтительно, чтобы ее наружная поверхность была круглой формы, поскольку структура, к которой прикреплен конец 122b, расположенный напротив оптической части стержня 122, имеет кольцеобразную форму. При этом участок первой опорной полоски 125 мень-5 016270 ше, чем стержень 122. Между тем, предпочтительно, чтобы оптическая часть 121 интраокулярной линзы 110 была выполнена из более эластичного материала, чем стержень 122 гаптической части, или имела меньшую толщину. Это делается для эффективного изменения формы оптической части 121 под воздействием усилия,передаваемого при движении цинновой связки, созданным в цилиарной мышце. Здесь термин "эластичный" означает, что материал мягкий настолько, чтобы легко деформироваться. Стержень гаптической части 123 выполнен из относительно более жесткого материала, чем оптическая часть 121, или имеет соответствующую эластичность и усилие восстановления прежней формы при механической деформации. В таком случае можно выполнять офтальмологические операции с надрезом на относительно более маленьком глазном яблоке. При этом оптическая часть 121 и гаптическая часть 123 выполнены из различных материалов, поэтому интраокулярная линза 110 может состоять из нескольких частей. Кроме того, предпочтительно,чтобы оптическая часть 121 и гаптическая часть 123 были выполнены из одинаковых материалов, но они могут иметь различную эластичность. Кроме того, предпочтительно, чтобы эластичность стержня 122 гаптической части 123 была аналогичной или отличной от эластичности первой опорной полоски 125 гаптической части 123, при этом стержень 122 и первая опорная полоска 125 могут состоять по меньшей мере из двух частей или могут быть цельными. Первая опорная полоска 125 - это участок, который непосредственно реагирует на изменение объема держателя интраокулярной линзы, как будет описано далее, в соответствии с изменением формы цинновой связки, и поэтому деформация первой опорной полоски 125 происходит более эффективно, если она выполнена из более эластичного материала, чем стержень 122. Между тем, предпочтительно, чтобы площадь поперечного сечения обоих концов стержня превышала площадь поперечного сечения его центральной области. Это делается для облегчения присоединения стержня к оптической части 121 и первой опорной полоске 125. Между тем, внутри интраокулярной линзы 110 предусмотрено пространство для текучей среды 130,заполненное текучим составом. Пространство для текучей среды 130 предусмотрено, по меньшей мере,внутри оптической части 121 интраокулярной линзы 110, при этом пространство для текучей среды 130 заполнено текучим составом. На фиг. 5 и 6 пространство для текучей среды 130 состоит из первой области пространства 131, сформированной внутри оптической части 121; второй области пространства 132,сформированной внутри стержня гаптической части 123; и третьей области пространства 135, сформированной в первой опорной полоске 125 гаптической части 123. В результате текучий состав, залитый в пространство для текучей среды 130, перемещается по первой области пространства 131, второй области пространства 133 и третьей области пространства 135, входящих в состав пространства для текучей среды 130 под действием внешних сил. Текучий состав, залитый в пространство для текучей среды 130, используемый здесь, может быть водой, воздухом, инертным газом, силиконом, вязкоупругими материалами. Примерами инертного газа являются азот, гелий, неон, аргон и т.д. Примерами вязкоупругих материалов, которые используются здесь, являются гиалуронат натрия, хондроитин сульфат, гидроксипропилметилцеллюлоза или полиакриламид и т.д. Оптическая часть 121 может работать как линза с малой оптической силой вследствие низкого показателя преломления, когда первая область пространства 131 заполнена газом или водой, и поэтому можно изготовить отрицательную линзу, которая применяется при операциях по устранению миопии в высокой степени. Вторая область пространства 133 - это пространство, сформированное внутри стержня 122. При этом стержень 122 работает по типу соединительной трубки для перетекания текучего состава между первой областью пространства 131 и третьей областью пространства 135. Если у пациента после операции диагностируется избыточный поток текучего состава, то во вторую область пространства 133 можно ввести материал, который способен контролировать поток текучего состава. Третья область пространства 135 - это пространство, сформированное в первой опорной полоске 125, как описано выше, при этом третья область пространства 135 является областью, которая непосредственно реагирует на изменение объема держателя интраокулярной линзы 210. Материал, из которого изготовлена интраокулярная линза 110, которую можно применить в настоящем изобретении, является одним из материалов группы, включающей в себя силикон, силиконовые эластомеры, силиконовые полимеры, полидиметилсилоксан, полипропилен, полиимид, полибутестер,полиметилметакрилат (ПММА), Микроплекс ПММА, CQ-UV ПММА, акриловую пластмассу, твердый и мягкий акриловый полимер, акриловый пластик, водоотталкивающую акриловую смолу, гидрофильную акриловую смолу, гидрофильный акриловый полимер, УФ поглощающий акрилат, сополимеры метакрилата, бутилакрилат, полисилоксановый эластомер, УФ поглощающий полисилоксан, сополимеры коллагена, золото, гидрогель, 2-гидроксиэтилметакрилат (ГЭМА), метилметакрилат (ММА), ацетилбутилцеллюлозу (CAB), 2-гидроксиэтилметакрилат (2-НАМА), н-винилпирролидон (НВП), поливинилпирролидон-6 016270 поглощающий поли-ГЕМА-гидрогель, силиконовый гидрогель, ГМА/ГЕМА, ГЕМА/ПВП/МА, ПВА,ГЕМА/ПВА/МА, ГЕМА/ПВА/ММА, ГЕМА/ММА, ГЕМА/НВП/МА, ГЕМА/НВП/ММА, ГЕМА/акрил и ГЕМА/ПХВ. В настоящем изобретении в конструкцию интраокулярной линзы могут быть внесены различные изменения. Иными словами, могут быть применены различные осуществления интраокулярной линзы,показанные на фиг. 7-10. На фиг. 7 представлен вид интраокулярной линзы в разрезе вертикальной плоскостью, в которой не предусмотрено пространство для текучей среды, при этом на каждом конце стержня имеются опорные полоски. При этом оптическая часть 221 включает в себя первый оптический элемент 221a, толщина которого увеличивается по мере приближения его центральной части к окружности; и второй оптический элемент 221b, соединенный первым оптическим элементом 221a и по толщине в центральной области превышающий толщину первого оптического элемента 221a. Между тем, формы оптической части 221 этим не ограничиваются, но предпочтительно, чтобы оптическая часть 221 имела форму обычной выпуклой линзы. В данном случае диаметр оптической части 221 может составлять от 0,2 до 0,8 общего диаметра интраокулярной линзы 210. Тот факт, что оптическая часть 221 состоит из двух частей - первого оптического элемента 221a и второго оптического элемента 221b, способствует облегчению деформирования оптической части 121. Первый оптический элемент 221a имеет меньшую толщину, чем второй оптический элемент 221b. Это предусмотрено для того, чтобы изменение формы первого оптического элемента 121a было более выраженным, чем второго оптического элемента 121b, как в случае, когда деформация передней поверхности в хрусталике в действительности больше, при передаче механического усилия или воздействия потока жидкости на оптическую часть 121. Кроме того, желательно, чтобы толщина (L1, L2) второго оптического элемента 121b была увеличена в центральной области механическим способом. Это также предусмотрено для того, чтобы оптическая часть имела структуру естественного хрусталика, при этом в центральной области оптической части 221 деформация осуществляется легче, чем по окружности, таким образом, функционирование еще больше похоже на естественный хрусталик. Гаптическая часть 223 соединена с оптической частью 221 по краю оптической части 221, при этом гаптическая часть 223 имеет несколько стержней 222. Стержни 222 гаптической части 223 могут быть представлены в количестве по меньшей мере двух для передачи усилия интраокулярной линзе 210, находящейся в равновесии. При этом первая опорная полоска 225 является структурным элементом для соединения по меньшей мере двух концов 222b, расположенных напротив оптической части стержня, она может быть кольцеобразным структурным элементом, если концы 222b, расположенные напротив оптической части, соединены друг с другом. На фиг. 8 представлен вид сверху на интраокулярную линзу, в которой стержни в гаптической части интраокулярной линзы соединены при помощи первой и второй опорной полоски. Интраокулярная линза 310 в основном состоит из оптической части 321 и гаптической части 323. Здесь оптическая часть 321 может быть сформирована таким же образом, как и в указанном выше первом осуществлении. Гаптическая часть 323 соединена с оптической частью 321 по тонкой внутренней кромке оптической части 321 и состоит из первой опорной полоски 325, второй опорной полоски 327 и стержня 322. Стержень 322 гаптической части 323 может быть предусмотрен по меньшей мере в количестве двух штук для передачи усилия на интраокулярную линзу 310 в состоянии равновесия. Первая опорная полоска 325 предусмотрена для передачи усилия, идущего от держателя интраокулярной линзы (дополнительного держателя), на интраокулярную линзу 310 при достижении лучшего равновесия, чем описано в приведенных выше осуществлениях. Предпочтительно, чтобы наружная поверхность первой опорной полоски 325 имела круглую форму, как и кольцеобразная структура, к которой крепится конец 322b, расположенный напротив оптической части стержня 322. При этом внутри первой опорной полоски 325 может располагаться пространство для текучей среды. Здесь движение цинновой связки может быть более точным, если дополнительно предусмотрена первая опорная полоска 325, и поэтому возможность управления интраокулярной линзой 310 за счет давления масла увеличивается, тогда как способность управления интраокулярной линзой 310 за счет давления масла снижается, а способность управления за счет механического усилия увеличивается, если предусмотрено меньшее количество первых опорных полосок 325, как будет описано ниже. Вторая опорная полоска 327 соединяет концы 322 а в оптической части стержня 322 к гаптической части интраокулярной линзы 310, чтобы придать устойчивость стержню 322, чтобы с помощью этого передавать усилие, идущее через стержень 322, к оптической части 321, находящейся в более уравновешенном состоянии. При этом вторая опорная полоска 327 может быть структурным элементом, который соединяет концы 322a в оптической части стержня 322 или присоединяет стержни 322 вокруг концов друг к другу. Кроме того, если пространство для текучей среды формируется внутри оптической части 321, то пространство для текучей среды располагается справа внутри оптического стыка 321c, в котором-7 016270 встречаются и прижимаются друг к другу только первый оптический элемент 321a и второй оптический элемент 321b, как будет описано ниже. Если оптическая часть 321 и гаптическая часть 323 выполнены из различных материалов, конец 322a стержня 322 в оптической части 321 максимально увеличивает возможность механического управления, при этом некоторая часть конца 322a может находиться внутри оптической части 321 для обеспечения устойчивости оптической части 321 при изготовлении стержня 322, как показано на фиг. 8. При этом при создании оптической части 321 встречаются только передняя и задняя поверхности и прижимаются друг к другу для формирования оптического стыка 321c в области окружности независимо от пространства для текучей среды. Затем оптический стык 321c работает на сокращение механической деформации или деформации под действием давления масла в оптической части 321, а также чтобы вызвать более эффективную и значительную механическую деформацию или деформацию под действием давления масла в центральной области оптической части 321. Кроме того, 322a в оптической части стержня 322 может принимать различные формы, при этом способность к управлению за счет механического усилия может быть различной и зависеть от формы. Иными словами, деформация оптической части 321 за счет механического усилия меняется при различных силах взаимодействия в соответствии с формами и местоположением вышеуказанных материалов,присоединенных к оптической части 321 при помощи конца 322a в оптической части стержня 322. При этом деформация оптической части 321 велика, но ее устойчивость низка при высоком усилии взаимодействия, хотя, если усилие взаимодействия мало, деформация оптической части 621 невелика, но очень высока ее устойчивость. Между тем, конец 321a в оптической части стержня 322 может иметь различную форму, выпуклую конусную, выпуклую сферическую, круговую цилиндрическую, вогнутую сферическую и вогнутую коническую, при этом упомянутая выше способность к управлению за счет механического усилия может меняться в зависимости от формы. В данном осуществлении на поэлементной схеме показан круговой цилиндр. Между тем, стержень 322 гаптической части 323 выполнен из более жесткого материала по сравнению с оптической частью 321 или первая опорная полоска 325 и вторая опорная полоска 327 имеют соответствующую эластичность или усилие восстановления для механической деформации. Кроме того, предпочтительно, чтобы материалы, из которых изготовлена первая внешняя поверхность 341 были более эластичными, чем материалы, из которых изготовлены первая и вторая опорные полоски 325, 327. В результате, это все предусмотрено для эффективного изменения формы оптической части под действием усилия, передаваемого при движении цинновой связки, созданном в цилиарной мышце. Здесь понятие эластичный означает, что материал достаточно мягкий, чтобы легко деформироваться. На фиг. 9 дан вид в перспективе на интраокулярную линзу, в которой гаптическая часть интраокулярной линзы представляет собой дискообразный структурный элемент. В таком случае опорная полоска 425, сформированная на конце соединительной полоски 422, может быть кольцеобразным структурным элементом, сформированным по всей окружности дискообразного структурного элемента или сформированным на некоторых участках окружности. На фиг. 10 показана интраокулярная линза 510, состоящая из отдельных дискообразных конструкционных элементов, в которых соединительная полоска 522 присоединена только к одному участку оптической части 521. Между тем, на фиг. 11 представлен вид в перспективе одного из осуществлений держателя интраокулярной линзы, который предназначен для описанной выше интраокулярной линзы. Согласно фиг. 11 держатель интраокулярной линзы 140 включает в себя первую 141 и вторую 143 наружные поверхности. Здесь первая 141 и вторая 143 наружные поверхности формируют замкнутый структурный элемент кольцеобразной формы и пространство (не показано) между оболочкой, образующей первую наружную поверхность 141, и оболочкой, образующей вторую 143 наружную поверхность. Ограничений на материалы и толщину оболочек, образующих первую 141 и вторую 143 наружные поверхности, не имеется, но возможность изменения формы держателя интраокулярной линзы в связи с движениями цинновой связки в дальнейшем увеличивается при использовании эластичных или более тонких материалов по сравнению со случаем, когда подобные материалы не используются. Чтобы усовершенствовать возможность изменения формы в соответствии с движением цинновой связки, перваянаружная поверхность 141 может быть изготовлена из более эластичных материалов, чем вторая наружная поверхность 143. Кроме того, первая 141 и вторая 143 наружные поверхности изготовлены из одинаковых материалов, причем первая наружная поверхность 141 может быть более тонкой,чем вторая наружная поверхность 143. Между тем, держатель интраокулярной линзы 110 целиком может быть выполнен заодно с первой 141 и второй 143 наружными поверхностями без каких-либо пустот между первой 141 и второй 143 наружными поверхностями, если внутри пустого пространства помещают такие же твердые материалы, как и те, из которых изготовлены первая 141 и вторая 143 наружные поверхности.-8 016270 Держатель интраокулярной линзы 140 представляет собой структурный элемент кольцеобразной формы, при этом первая наружная поверхность 141 образует внешнюю поверхность кольца, а вторая наружная поверхность 143 - внутреннюю, поэтому в сечении, где первая наружная поверхность 141 режется по виртуальной плоскости в экваториальном направлении (направлении X) хрусталика, вся увеличенная длина больше, чем вся увеличенная длина второй наружной поверхности 143. Кроме того, предпочтительно, чтобы диаметр держателя интраокулярной линзы 140 был практически равен диаметру внутренней поверхности капсульного мешка. Диаметр может изменяться в зависимости от конкретного пациента, но он обычно колеблется в пределах от 9 до 13 мм, при этом предпочтительно, чтобы диаметр экваториальной области держателя интраокулярной линзы 140 был равен диаметру внутренней поверхности экваториальной части хрусталика пациента. Материал, из которого выполнен держатель интраокулярной линзы, используемый здесь, может включать в себя силикон, силиконовые эластомеры, силиконовые полимеры, полидиметилсилоксан, полипропилен, полиимид, полибутестер, полиметилметакрилат (ПММА), Микроплекс ПММА, CQ-UV ПММА, акриловую пластмассу, твердый и мягкий акриловый материал, полиакрилат, гидрофобную акриловую смолу, гидрофильную акриловую смолу, гидрофильный акриловый полимер, УФ поглощающий акрилат, сополимеры метакрилата, бутилакрилат, полисилоксановый эластомер, УФ поглощающий полисилоксан, сополимеры коллагена, золото, гидрогель, 2-гидроксиэтилметакрилат (ГЭМА), метилметакрилат (ММА), ацетилбутилцеллюлозу (CAB), 2-гидроксиэтилметакрилат (2-НАМА), н-винилпирролидон(ПЭГММА), поли-ГЕМА-гидрогель, УФ поглощающий поли-ГЕМА-гидрогель, силиконовый гидрогель,ГМА/ГЕМА,ГЕМА/ПВП/МА,ПВА,ГЕМА/ПВА/МА,ГЕМА/ПВА/ММА,ГЕМА/ММА,ГЕМА/НВП/МА, ГЕМА/НВП/ММА, ГЕМА/акрил и ГЕМА/ПХ. На фиг. 12 представлен разрез по линии I-I', как показано на фиг. 11. Согласно фиг. 12 первая наружная поверхность 141 представляет собой поверхность, находящуюся в контакте с внутренней поверхностью капсульного мешка по крайней мере в одной точке, при этом первая наружная поверхность 141 в разрезе соответствует в указанном порядке передней и задней капсулам капсульного мешка, и имеет передний 141 а и задний 141b участки, разделенные экватором (E). В разрезе, выполненном вдоль виртуальной плоскости по оптической оси хрусталика (направлениеY), передний участок 141a первой наружной поверхности 141 имеет большую кривизну, чем задний участок 141b. Поэтому разрез, где первая наружная поверхность 141, разрезаемая вдоль виртуальной плоскости оптической оси хрусталика в направлении Y, формируется в том же виде, что и форма поперечного сечения экваториальной области естественного хрусталика. Как описано выше, передняя поверхность в центральной области хрусталика имеет меньший изгиб, чем задняя поверхность, но и передняя, и задняя поверхности имеют обратную форму по мере приближения к экваториальной области. Более подробно, первая наружная поверхность 141 формируется в той форме поперечного сечения,свойственной хрусталику пациента, которому делают хирургическую операцию. Фотоснимок формы поперечного сечения хрусталика пациента до хирургической операции выполняют с использованием ультразвуковой акустоскопии, КТ и МРТ. Первая наружная поверхность 141 имеет форму поперечного сечения между расширением и сужением зрачка, но может иметь форму, соответствующую форме поперечного сечения хрусталика с размером зрачка от 3 до 4 мм. Соответственно, первая наружная поверхность 141 соответствует форме внутренней поверхности экваториальной области капсульного мешка. В разрезе, выполненном вдоль виртуальной плоскости оптической оси хрусталика (в направленииY), предпочтительно, чтобы первая наружная поверхность 141 была обеспечена на длине, равной от 3/4 до 3 длин (d5, см. фиг. 10a) области, где циннова связка соединяется с внешней поверхностью капсульного мешка. Усилие, передаваемое интраокулярной линзе при движении цинновой связки, передается неэффективно, если первая наружная поверхность 141 формируется на длине, меньшей чем 3/4, при этом оптическая часть интраокулярной линзы может быть закрыта, если первая наружная поверхность 141 формируется на длине, превышающей троекратную. Более предпочтительно, чтобы увеличенная длина (d1) от экватора (E) до конечной точки передней части 141a, а также увеличенная длина (d2) от экватора (E) до конечной точки задней части 141b в целом могли варьироваться от 1 до 4,2 мм в сечении, выполненном вдоль виртуальной плоскости оптической оси хрусталика (в направлении Y). В процессе хирургической операции сложно имплантировать держатель интраокулярной линзы и оптическая часть слишком мала, если увеличенная длина превышает 4,2 мм, в то время как держатель ИОЛ находится дальше по направлению внутрь, чем точка, где вторая поясковая часть цинновой связки, как описано ниже, соединяется с капсульным мешком, если увеличенная длина составляет менее 1 мм, и, следовательно, усилие, переданное движением цинновой связки,созданным в цилиарной мышце, не надлежащим образом передается в ИОЛ, что приводит к недостаточному изменению объема в держателе ИОЛ. При этом в разрезе, где первая наружная поверхность 141 разрезается вдоль виртуальной плоскости в направлении оптической оси хрусталика (направление Y),общая длина может варьироваться от 2 до 8 мм.-9 016270 При этом увеличенная длина (d1) от экватора (E) до конечной точки передней части 141a может быть такой же, как увеличенная длина (d2) от экватора (E) до конечной точки задней части 111b ,а может отличаться от нее, но в общем случае длина d2 будет больше, чем длина d1. Между тем, для облегчения установки держателя интраокулярной линзы 110 в капсульном мешке шероховатость первой наружной поверхности 111 может быть выше или для этого может быть добавлен специальный адгезив. Следовательно, держатель ИОЛ может быть надежно зафиксирован. В качестве адгезива может быть использовано, например, клеящее вещество или тканевый клей. Вторая наружная поверхность 143 представляет собой поверхность, к которой присоединяется интраокулярная линза, а общая увеличенная длина (d4) разреза, где вторая наружная поверхность 143 разрезается вдоль виртуальной плоскости в направлении оптической оси хрусталика (направление Y),меньше или равна общей увеличенной длине (d3=d1+d2) первой наружной поверхности. Тот факт, что общая увеличенная длина (d4) разреза, где вторая наружная поверхность 143 разрезается вдоль виртуальной плоскости в направлении оптической оси хрусталика (направление Y), меньше или равна общей увеличенной длине (d3=d1+d2) первой наружной поверхности 141 в целях увеличения или поддержания усилия, прилагаемого к первой наружной поверхности 141, когда усилие передается ко второй наружной поверхности 143 посредством цинновой связки. Иными словами, движение и изменение объема, скорее, вызваны движением первой наружной поверхности 141, так как первая наружная поверхность 141 имеет меньшую увеличенную длину, чем вторая наружная поверхность 143. Когда усилие F1 передается цинновой связке по первой наружной поверхности 141, усилие, передаваемое второй наружной поверхности 143, становится равным F2 (=kF1,k1). При этом k является константой, определяемой отношением длин d3 и d4. Отношение длин d3 и d4 может варьироваться в зависимости от возможностей цинновых связок у различных пациентов, при этом предпочтительно, чтобы длина d4 была в общем случае равна 0,4-1 длина d3. Внутреннее пространство между первой 141 и второй 143 наружными поверхностями заполняется газом, жидкостью или твердым веществом. Внутреннее пространство может быть заполнено газами, такими как воздух или инертный газ, а именно азотом, аргоном, неоном, гелием и т.д., или жидкостями,такими как вода или силикон, гиалурат натрия, хондроитинсульфат, гидроксипропилметилцеллюлоза,полиакриламид и т.д. Возможность изменения формы держателя интраокулярной линзы в связи с движением цинновой связки держателя ИОЛ увеличивается, если в пространстве 145 между первой 141 и второй 143 наружными поверхностями помещаются материалы, имеющие высокую текучесть, по сравнению с использованием материалов, не обладающих высокой текучестью. В настоящем изобретении могут быть выполнены различные варианты исполнения держателя интраокулярной линзы. Иными словами, могут быть применены держатели интраокулярной линзы, показанные на фиг. 13-16. На фиг. 13 представлен держатель интраокулярной линзы, в котором пространство внутри отсутствует, на фиг. 14 представлен разрез по линии I-I', как показано на фиг. 13. В этом случае держатель интраокулярной линзы 240 вызывает изменение формы интраокулярной линзы посредством движения цинновой связки при помощи только механической деформации. Держатель интраокулярной линзы 340 в глазном яблоке, как показано на фиг. 15, является кольцеобразным структурным элементом, он имеет гибкий соединительный элемент 350 по меньшей мере с одним участком, более гибким по сравнению с остальными. Гибкий соединительный элемент 350 - это участок реза с меньшей, чем у капсульного мешка, площадью и служащий для имплантации держателя интраокулярной линзы 340 в капсульный мешок. Иными словами, если держатель интраокулярной линзы 340 имплантируется в капсульный мешок, гибкий соединительный элемент 350 сгибается, поэтому держатель ИОЛ 310 может быть имплантирован в капсульный мешок, хотя и имеет маленький участок реза. Как показано на фиг. 16, держатель интраокулярной линзы 440 имеет разомкнутую кольцеобразную структуру, в отличие от замкнутой кольцеобразной структуры, а также имеет по крайней мере один гибкий соединительный элемент 450. В результате ИОЛ может быть имплантирована в капсульный мешок при уменьшении размера участка реза в хирургических операциях. На фиг. 17 изображена в перспективе интраокулярная линза, соединенная с держателем интраокулярной линзы по настоящему изобретению, а на фиг. 18 представлен поперечный разрез по линии I-I',как показано на фиг. 17. Согласно фиг. 17 и 18 интраокулярная линза 110 опирается на держатель интраокулярной линзы 140, при этом вторая наружная поверхность 143 держателя интраокулярной линзы 140 и опорная полоска 125 гаптической части 123 интраокулярной линзы 110, вставленные внутрь капсульного мешка, располагаются внутри кольцеобразного держателя интраокулярной линзы 140, в то время как вторая наружная поверхность 143 и опорная полоска 125 соприкасаются друг с другом. Здесь и далее будет подробно описано взаимодействие комплекта интраокулярной линзы по первому осуществлению настоящего изобретения со ссылкой на прилагаемые чертежи.- 10016270 Фиг. 19 и 20 наглядно демонстрируют взаимодействие цинновой связки, ИОЛ, держателя интраокулярной линзы и капсульного мешка при фокусировке на объект, находящийся соответственно на дальнем и ближнем расстоянии по первому осуществлению настоящего изобретения. Циннова связка 170 соединяется с наружной поверхностью капсульного мешка 180, а также циннова связка 170 соединена с областью вокруг экватора капсульного мешка 180, поэтому область, к которой присоединяется циннова связка (Z), в этом патенте называется областью присоединения. При фокусировке на дальнее расстояние первая поясковая часть 173, соединенная с центром области присоединения для цинновой связки (Z) в капсульном мешке 180, туго натягивается, а вторая поясковая часть 171, соединенная с окружностью экваториальной области для цинновой связки (Z) в капсульном мешке 180, расслабляется. При этом экваториальная область капсульного мешка 180 растягивается в радиальном направлении(X) хрусталика и первая наружная поверхность 141 держателя интраокулярной линзы 140, которая соприкасается с капсульным мешком, также растягивается в радиальном направлении хрусталика. Затем вторая наружная поверхность 143 держателя интраокулярной линзы 140 также деформируется в соответствии с деформацией первой наружной поверхности 141, а опорная полоска 125 гаптической части 122,которая соприкасается со второй наружной поверхностью 143, также растягивается в радиальном направлении. Соответствующим образом интраокулярная линза 110, присоединенная к опорной полоске 125, в особенности гибкая оптическая часть 121, также растягивается в том же направлении, чтобы придать большую выпуклость оптической части 121. Кроме того, текучий состав, залитый в пространство для текучей среды 130 интраокулярной линзы 110, также подвергается воздействию внешних сил, при этом интраокулярная линза 110 растягивается в радиальном направлении хрусталика при фокусировке на дальнее расстояние, и поэтому текучий состав в пространстве для текучей среды 130 в большем количестве распределяется в третью область пространства 135, чем в первую область пространства 131 и вторую область пространства 133. Поэтому форма оптических частей 121; 121a, 121b интраокулярной линзы 110 меняется более эффективно, чтобы сделать оптическую часть 121 менее выпуклой. При фокусировке на близкое расстояние первая поясковая часть 173, соединенная с центральным участком области присоединения для цинновой связки (Z) в капсульном мешке 180, расслабляется, а вторая поясковая часть 171, соединенная с окружностью экваториальной области для цинновой связки (Z) в капсульном мешке 180, туго натягивается. В результате экваториальная область капсульного мешка 180 подается вперед в направлении зрительной оси (направление Y) хрусталика, и поэтому интраокулярная линза 110, с упругим усилием помещенная внутрь капсульного мешка 180, также растягивается в том же направлении (направление Y),чтобы принять такую форму, чтобы увидеть объект, расположенный на близком расстоянии. Наряду с этим текучий состав, залитый в пространство для текучей среды интраокулярной линзы 110, также подвергается воздействию внешних сил. При этом текучий состав в третьей области пространства 135 собирается в первую область пространства 131 через вторую область пространства 133,поскольку при фокусировке на близкое расстояние к гибкому участку опорной планки интраокулярной линзы 110 прилагаются внешние усилия, и поэтому форма оптической части 121 интраокулярной линзы 110 меняется более эффективно, чтобы сделать оптическую часть 121 более выпуклой. Кроме того, если текучий состав собирается в первой области пространства 131 оптической части 121, то первый оптический элемент 121a формируется с меньшей толщиной, чем второй оптический элемент 121b, и поэтому оптическая часть 121 получается более выпуклой в направлении передней поверхности. В результате интраокулярная линза может деформироваться аналогично структуре естественного глаза. Соответствующим образом комплект интраокулярной линзы по данному осуществлению может эффективно управлять формой интраокулярной линзы, даже если способность цилиарной мышцы снижена, поскольку усилие, передаваемое от цинновой связки на интраокулярную линзу, передается механическим способом, а также передается на интраокулярную линзу 110 при помощи давления масла для эффективного управления толщиной оптической части 121 интраокулярной линзы 110. Как описано выше, применение комплекта интраокулярной линзы по данному осуществлению делает возможным контроль толщины интраокулярной линзы 110 аналогично естественному хрусталику. Иными словами, применение комплекта интраокулярной линзы по данному осуществлению может сделать возможным управление толщиной интраокулярной линзы, как если бы управление толщиной естественного хрусталика осуществлялось при взаимодействии капсульного мешка 180, соединенного с цинновой связкой. В частности, усилие взаимодействия, вызванное механическим усилием, дополнительно действует совместно с усилием взаимодействия от давления масла в данном осуществлении. Применение более гибких материалов, более тонких материалов или текучих составов с более подвижной средой увеличивает деформацию оптической части 121 за счет давления масла, при этом применение менее гибких материалов, более толстых материалов или текучих составов с более плотной средой увеличивает деформацию оптической части 121 за счет механического усилия.- 11016270 Деформация оптической части 121 за счет механического усилия меняется в зависимости от различных усилий взаимодействия в соответствии с формой и местоположением указанных выше материалов, имплантированных в оптическую часть 121 за конец 122a в оптической части стержня. При этом изменение формы оптической части 121 велико, но ее стабильность низка, если усилие взаимодействия велико, тогда как изменение формы оптической части 121 мало, но устойчивость очень велика, если усилие взаимодействия мало. Подходящие материалы и текучие составы могут быть выбраны для регулировки возможности управления интраокулярной линзой, поскольку деформация оптической части 121 велика под действием масла, сжатого иным образом, чем при помощи механического усилия. Интраокулярная линза с очень высокой способностью управления имеет недостаток в том, что у нее малый участок подъема вследствие многократной избыточной деформации и тонкие материалы оптической части, но она подходит для пожилых пациентов, у которых глаза обладают низкой способностью управления. Кроме того, интраокулярная линза с умеренной способность управления имеет преимущество в том, что она имеет большой участок подъема, и поэтому интраокулярная линза подходит для коррекции близорукости у молодых людей. На фиг. 21 дан вид в перспективе комплекта интраокулярной линзы согласно второму осуществлению настоящего изобретения, на фиг. 22 представлен разрез по линии I-I', как показано на фиг. 21, и на фиг. 23 представлен разрез по линии II- II', как показано на фиг. 21. Детали,одинаковые с первым осуществлением, в данном осуществлении имеют тот же самый номер. Согласно фиг. 21-23 комплект интраокулярной линзы по данному осуществлению дополнительно включает в себя отдельный дополнительный держатель 190 между интраокулярной линзой 110 а и держателем интраокулярной линзы 140. Дополнительный держатель 190 включает в себя первую наружную поверхность 111 с формой, обращенной ко второй наружной поверхности 113 держателя интраокулярной линзы 140; при этом вторая наружная поверхность 113 с формой, обращенной к наружной поверхности первой опорной полоски 125 в гаптической части 121 интраокулярной линзы 110. Дополнительный держатель 190 может амортизировать усилие, передаваемое от капсульного мешка 180 к интраокулярной линзе 110, и одновременно легко фиксировать интраокулярную линзу 110 в держателе интраокулярной линзы 140. Для изготовления дополнительного держателя 190 могут быть использованы те же материалы, что и для изготовления упомянутой выше интраокулярной линзы 110 и держателя интраокулярной линзы 140. Здесь и далее один случай использования интраокулярной линзы со сформированной в ней второй опорной полоской будет описан подробно в данном осуществлении, как показано на фиг. 8. В частности, поверхность, обращенная к оптической части первой опорной полоски 125, включает в себя участок, утолщенный по сравнению с поверхностью, обращенной к держателю интраокулярной линзы 140, как показано на фиг. 23. При этом поверхность, обращенная к оптической часть 121 первой опорной полоски 125, может быть выполнена из менее эластичного материала, чем поверхность, обращенная к держателю интраокулярной линзы 140. Это предусмотрено с целью функционирования в качестве кругового движения, способного формировать менее гибкую поверхность, обращенную к оптической части 121, таким образом более жестко фиксируя стержень в опорной полоске. Кроме того, поверхность, где вторая опорная полоска 127 соприкасается с оптической частью 121,формируется в форме, соответствующей экваториальной поверхности оптической части 121, а именно эта поверхность вогнута в направлении центра оптической части 121. В результате усилие, передаваемое от цинновой связки, может быть передано к оптической части 121 более эффективно. Интраокулярная линза по вышеуказанным осуществлениям настоящего изобретения может быть выполнена цельной, как указано выше, или может состоять из нескольких частей. К примеру, если интраокулярная линза выполнена цельной, она может быть изготовлена различными способами формования пластических масс, при этом, если интраокулярная линза состоит из нескольких частей, она может быть также просто изготовлена путем соединения частей при помощи клея, теплового воздействия, лазера и т.д. Предлагаемое здесь описание является всего лишь предпочтительным примером для иллюстрации, не имеет намерений ограничить сферу применения изобретения, поэтому следует понимать, что другие патенты-аналоги и модификации могут также существоватьбез отклонения от сущности и объема изобретения, как очевидно специалистам в данной области. Поэтому следует понимать, что настоящее изобретение может быть не определено в том объеме, в котором оно подробно изложено в описании, но определено в рамках сформулированных пунктов патентной формулы и их аналогов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект интраокулярной линзы, имплантируемый в капсульный мешок, в составе: интраокулярная линза, включающая в себя оптическую часть, состоящую из первого оптического элемента, центральная часть которого по толщине меньше периферийной части первого оптического элемента, и второго оптического элемента, соединенного с первым оптическим элементом, толщина центральной части которого такая же или больше, чем у первого оптического элемента, гаптическую часть, включающую в себя соединительное средство в виде стержней или дискообразного элемента, прикрепленных к оптической части, и первую опорную полоску, прикрепленную к периферийной поверхности соединительного средства; держатель интраокулярной линзы, вставляемый в капсульный мешок, включающий в себя первую наружную поверхность, входящую в контакт с внутренней поверхностью капсульного мешка по крайней мере в одной точке, в качестве структурного элемента, который идет вдоль экваториальной области капсульного мешка, и вторую наружную поверхность для удержания опорной полоски, расположенную напротив первой наружной поверхности, при этом держатель интраокулярной линзы является самостоятельным структурным элементом, который при его установке проходит вдоль экваториальной области капсульного мешка, причем в сечении, где держатель разрезается вдоль виртуальной плоскости в направлении визуальной оси хрусталика (направление Y), длина первой наружной поверхности составляет от 3/4 до 3 длин (d5, d10) области, где циннова связка соединяется с наружной поверхностью капсульного мешка на участке. 2. Комплект по п.1, отличающийся тем, что первый оптический элемент изготовлен из материала,более эластичного, чем второй оптический элемент. 3. Комплект по п.1, отличающийся тем, что первый оптический элемент включает в себя внутреннюю поверхность и наружную поверхность, внутренняя и наружная поверхности являются сферической или асферической поверхностью, при этом внутренняя поверхность является сферической с большим радиусом кривизны, чем наружная поверхность, или более асферической. 4. Комплект по п.1, отличающийся тем, что первая опорная полоска имеет поверхность, которая соприкасается с внутренней поверхностью держателя, и имеет сечение круглой формы. 5. Комплект по п.1, отличающийся тем, что соединительное средство выполнено в виде стержней,присоединенных по меньшей мере к двум участкам на поверхности оптической части. 6. Комплект по п.5, отличающийся тем, что первая опорная полоска соединяется, по меньшей мере,с концами двух стержней соединительного средства. 7. Комплект по п.5, отличающийся тем, что первая опорная полоска является кольцеобразным структурным элементом, соединенным с концами всех стержней соединительного средства. 8. Комплект по п.5, отличающийся тем, что первая опорная полоска гаптической части выполнена из более эластичного материала, чем стержень, при этом оптическая часть выполнена из более эластичного материала, чем материал первой опорной полоски. 9. Комплект по п.5, отличающийся тем, что оба конца стержня имеют площадь поперечного сечения, превышающую площадь поперечного сечения центральной части стержня. 10. Комплект по п.5, отличающийся тем, что гаптическая (оптическая) часть включает в себя кольцеобразную вторую опорную полоску для присоединения к ней концов стержней. 11. Комплект по п.1, отличающийся тем, что внутренняя поверхность второй опорной полоски вогнута в направлении центральной области оптической части. 12. Комплект по п.1, отличающийся тем, что на периферии оптической части сформирована вторая опорная полоска. 13. Комплект по п.1, отличающийся тем, что внутри оптической части находится вторая опорная полоска. 14. Комплект по п.1, отличающийся тем, что соединительное средство является дискообразным структурным элементом, точки соединения которого с оптической частью образуют окружность. 15. Комплект по п.1, отличающийся тем, что соединительная полоска является дискообразным структурным элементом, соединенным по меньшей мере с двумя участками поверхности оптической части и разделенным по меньшей мере на две части. 16. Комплект по п.14 или 15, отличающийся тем, что первая опорная полоска сформирована вокруг дискообразного элемента. 17. Комплект по п.1, отличающийся тем, что оптическая часть и первая опорная полоска выполнены из более эластичного материала, чем материал соединительной полоски. 18. Комплект по п.1, отличающийся тем, что оптическая часть и первая опорная полоска выполнены из таких же эластичных материалов, что и соединительное средство, и имеют толщину, которая меньше толщины соединительного средства.- 13016270 19. Комплект по п.1, отличающийся тем, что первая опорная полоска является структурным элементом, который идет вдоль периферии соединительного средства, при этом поверхность первой опорной полоски, которая соприкасается с внутренней поверхностью держателя интраокулярной линзы, соответствует форме внутренней поверхности держателя интраокулярной линзы. 20. Комплект по п.1, отличающийся тем, что внутри интраокулярной линзы дополнительно предусмотрено пространство для текучей среды. 21. Комплект по п.20, отличающийся тем, что пространство для текучей среды предусмотрено, по меньшей мере, между первым оптическим элементом и вторым оптическим элементом. 22. Комплект по п.20, отличающийся тем, что пространство для текучей среды включает в себя первую область пространства, предусмотренную между первым оптическим элементом и вторым оптическим элементом; вторую область пространства, предусмотренную внутри соединительной полоски; и третью область пространства, предусмотренную внутри первой опорной полоски. 23. Комплект по п.22, отличающийся тем, что первая область пространства, вторая область пространства и третья область пространства соединены друг с другом. 24. Комплект по п.20, отличающийся тем, что пространство для текучей среды заполнено одним веществом из группы, в которую входит жидкость, газ или текучее твердое вещество. 25. Комплект по п.24, отличающийся тем, что жидкость выбирают из группы веществ, состоящей из воды, силикона, гиалуроната натрия, хондроитин сульфата, гидроксипропилметилцеллюлозы или полиакриламида. 26. Комплект по п.24, отличающийся тем, что газ выбирают из группы газов, состоящей из воздуха,азота, гелия, неона и аргона. 27. Комплект по п.22, отличающийся тем, что первая область пространства имеет форму выпуклой линзы по меньшей мере с одной выпуклой поверхностью. 28. Комплект по п.22, отличающийся тем, первая область пространства имеет форму асферической выпуклой линзы по меньшей мере с одной асферической поверхностью. 29. Комплект по п.21, отличающийся тем, что второй оптический элемент в центральной части имеет меньшую толщину, чем по окружности. 30. Комплект по п.21, отличающийся тем, что второй оптический элемент включает в себя внутреннюю поверхность и наружную поверхность, при этом внутренняя и наружная поверхности являются сферическими или асферичсекими, также внутренняя поверхность имеет большую кривизну, чем наружная. 31. Комплект по п.22, отличающийся тем, что первый и второй оптические элементы имеют одинаковую толщину и включают в себя участки с увеличенной толщиной в местах, где их центральные области подходят к окружности соответственно. 32. Комплект по п.1, отличающийся тем, что материалы, из которых выполнены интраокулярная линза и держатель интраокулярной линзы, могут быть одним материалом из группы, включающей в себя силикон, силиконовые эластомеры, силиконовые полимеры, полидиметилсилоксан, полипропилен, полиимид, полибутестер, полиметилметакрилат (ПММА), микроплекс ПММА, CQ-UV ПММА, акриловую пластмассу, твердый и мягкий акрил, акриловый пластик, водоотталкивающую акриловую смолу, гидрофильную акриловую смолу, гидрофильный акриловый полимер, УФ-поглощающий акрилат, сополимеры метакрилата, бутилакрилат, полисилоксановый эластомер, УФ-поглощающий полисилоксан, сополимеры коллагена, золото, гидрогель, 2-гидроксиэтилметакрилат (ГЭМА), метилметакрилат (ММА),ацетилбутилцеллюлозу (CAB), 2-гидроксиэтилметакрилат (2-НАМА), н-винилпирролидон (НВП), поливинилпирролидон (ПВП), метакриловую кислоту (МА), глицерин метакрилат (ГМА), диметилсилоксан(ДМС), полигидроксиэтилметакрилат (ПГЭМА), полиэтиленгликоль метакрилат (ПЭГММА),поли-ГЕМА-гидрогель, УФ-поглощающий поли-ГЕМА-гидрогель, силиконовый гидрогель, ГМА/ГЕМА,ГЕМА/ПВП/МА, ПВА, ГЕМА/ПВА/МА, ГЕМА/ПВА/ММА, ГЕМА/ММА, ГЕМА/НВП/МА,ГЕМА/НВП/ММА, ГЕМА/акрил и ГЕМА/ПХ. 33. Комплект по п.27, отличающийся тем, что между интраокулярной линзой и держателем интраокулярной линзы предусмотрен дополнительный держатель, включающий в себя первую внешнюю поверхность с формой, обращенной лицевой стороной ко второй наружной поверхности держателя интраокулярной линзы; и вторую внешнюю поверхность с формой, обращенной лицевой стороной к наружной поверхности гаптической части интраокулярной линзы. 34. Комплект по п.29, отличающийся тем, что первый оптический элемент включает в себя участок,который становится толще по мере приближения его центральной области к окружности. 35. Комплект по п.1, отличающийся тем, что поверхность, обращенная к оптической части первой опорной полоски, включает в себя участок, толщина которого превышает толщину поверхности, обращенной к держателю интраокулярной линзы. 36. Комплект по п.1, отличающийся тем, что поверхность, обращенная к оптической части первой опорной полоски, включает в себя участок, который изготовлен из менее эластичного материала, чем поверхность, обращенная к держателю интраокулярной линзы.
