Способ переработки твердых отходов шламового поля алюминиевого производства

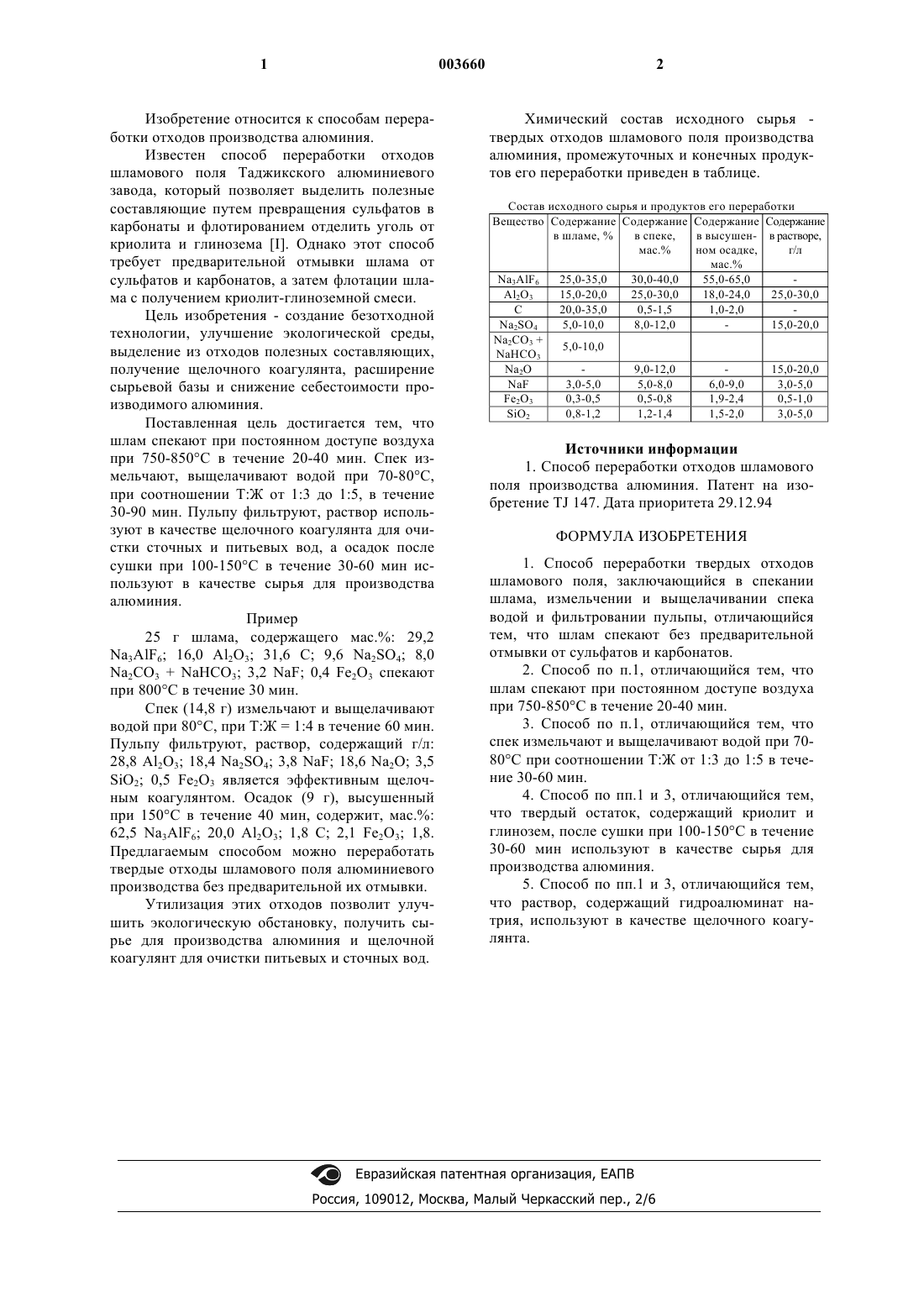

Изобретение относится к способам переработки отходов производства алюминия. Известен способ переработки отходов шламового поля Таджикского алюминиевого завода, который позволяет выделить полезные составляющие путем превращения сульфатов в карбонаты и флотированием отделить уголь от криолита и глинозема [I]. Однако этот способ требует предварительной отмывки шлама от сульфатов и карбонатов, а затем флотации шлама с получением криолит-глиноземной смеси. Цель изобретения - создание безотходной технологии, улучшение экологической среды,выделение из отходов полезных составляющих,получение щелочного коагулянта, расширение сырьевой базы и снижение себестоимости производимого алюминия. Поставленная цель достигается тем, что шлам спекают при постоянном доступе воздуха при 750-850 С в течение 20-40 мин. Спек измельчают, выщелачивают водой при 70-80 С,при соотношении Т:Ж от 1:3 до 1:5, в течение 30-90 мин. Пульпу фильтруют, раствор используют в качестве щелочного коагулянта для очистки сточных и питьевых вод, а осадок после сушки при 100-150 С в течение 30-60 мин используют в качестве сырья для производства алюминия. Пример 25 г шлама, содержащего мас.%: 29,2Nа 2 СО 3 + NaHCO3; 3,2 NaF; 0,4 Fе 2O3 спекают при 800 С в течение 30 мин. Спек (14,8 г) измельчают и выщелачивают водой при 80 С, при Т:Ж = 1:4 в течение 60 мин. Пульпу фильтруют, раствор, содержащий г/л: 28,8 Аl2O3; 18,4 Na2SO4; 3,8 NaF; 18,6 Na2O; 3,5SiO2; 0,5 Fе 2 О 3 является эффективным щелочным коагулянтом. Осадок (9 г), высушенный при 150 С в течение 40 мин, содержит, мас.%: 62,5 Na3AlF6; 20,0 Аl2O3; 1,8 С; 2,1 Fе 2O3; 1,8. Предлагаемым способом можно переработать твердые отходы шламового поля алюминиевого производства без предварительной их отмывки. Утилизация этих отходов позволит улучшить экологическую обстановку, получить сырье для производства алюминия и щелочной коагулянт для очистки питьевых и сточных вод. 2 Химический состав исходного сырья твердых отходов шламового поля производства алюминия, промежуточных и конечных продуктов его переработки приведен в таблице. Состав исходного сырья и продуктов его переработки Вещество Содержание Содержание Содержание Содержание в шламе, % в спеке,в высушен- в растворе,мас.% ном осадке,г/л мас.% Источники информации 1. Способ переработки отходов шламового поля производства алюминия. Патент на изобретение TJ 147. Дата приоритета 29.12.94 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ переработки твердых отходов шламового поля, заключающийся в спекании шлама, измельчении и выщелачивании спека водой и фильтровании пульпы, отличающийся тем, что шлам спекают без предварительной отмывки от сульфатов и карбонатов. 2. Способ по п.1, отличающийся тем, что шлам спекают при постоянном доступе воздуха при 750-850C в течение 20-40 мин. 3. Способ по п.1, отличающийся тем, что спек измельчают и выщелачивают водой при 7080 С при соотношении Т:Ж от 1:3 до 1:5 в течение 30-60 мин. 4. Способ по пп.1 и 3, отличающийся тем,что твердый остаток, содержащий криолит и глинозем, после сушки при 100-150 С в течение 30-60 мин используют в качестве сырья для производства алюминия. 5. Способ по пп.1 и 3, отличающийся тем,что раствор, содержащий гидроалюминат натрия, используют в качестве щелочного коагулянта.
