Контейнер для лекарственного средства, не доступный для открывания детьми

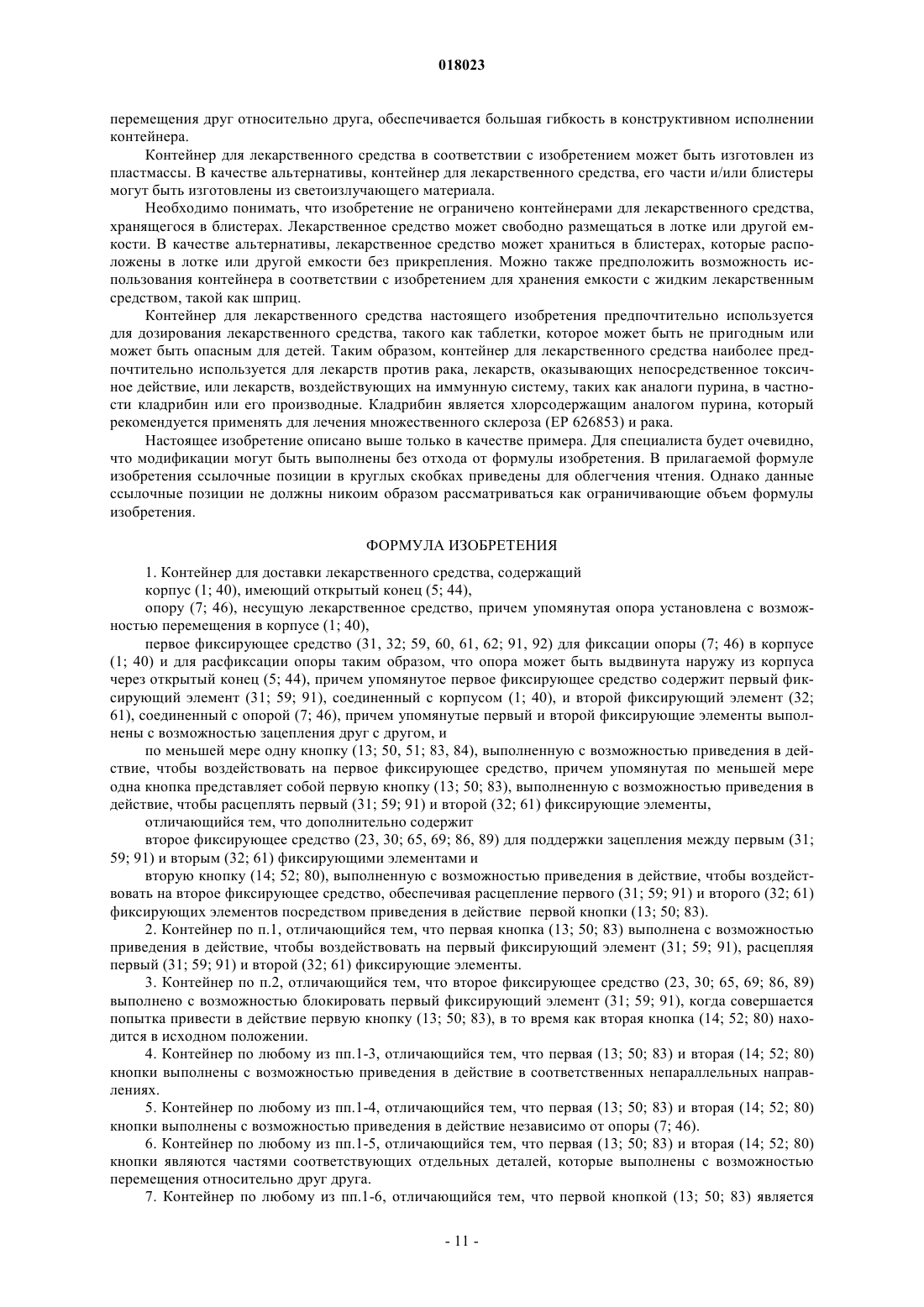

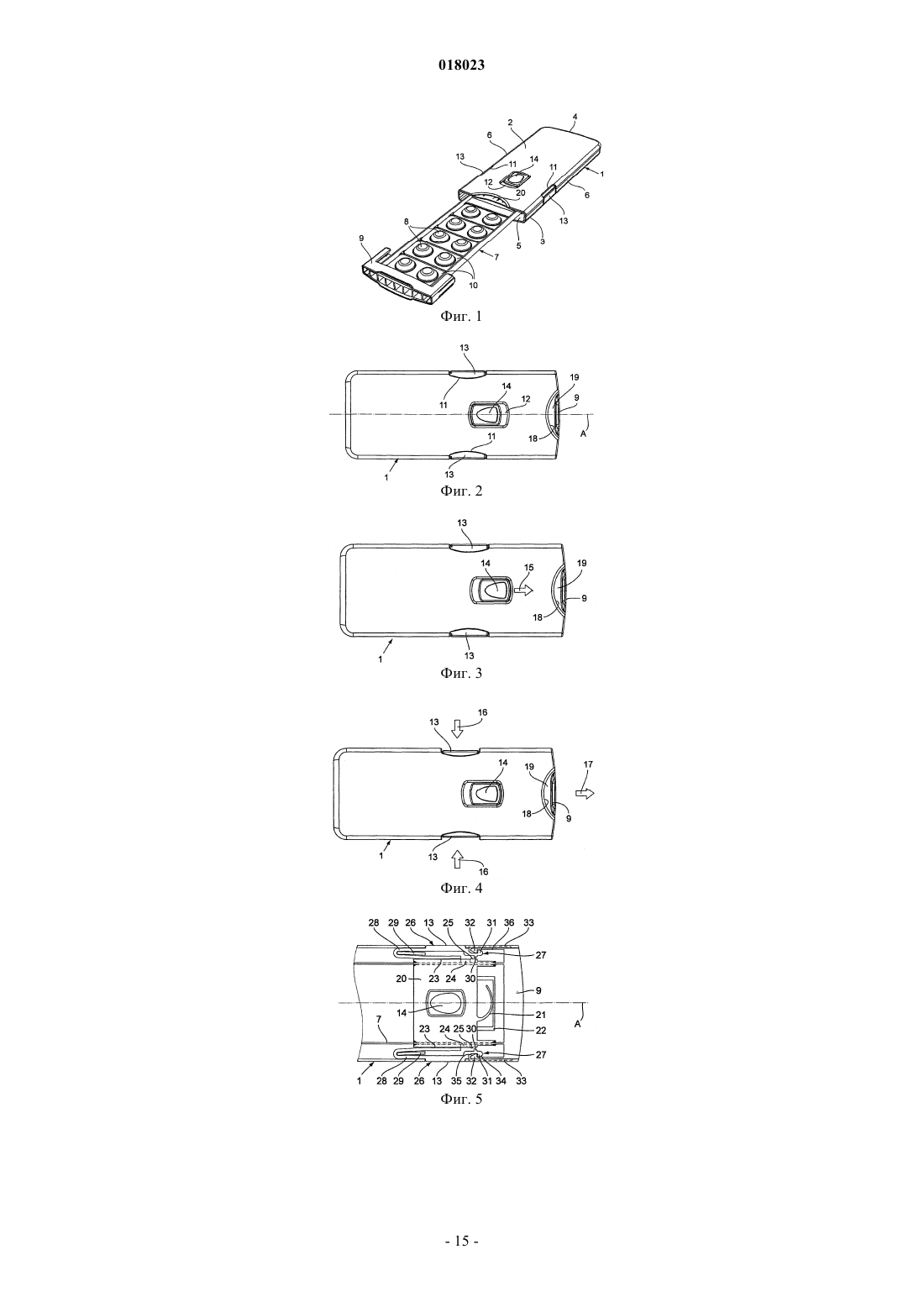

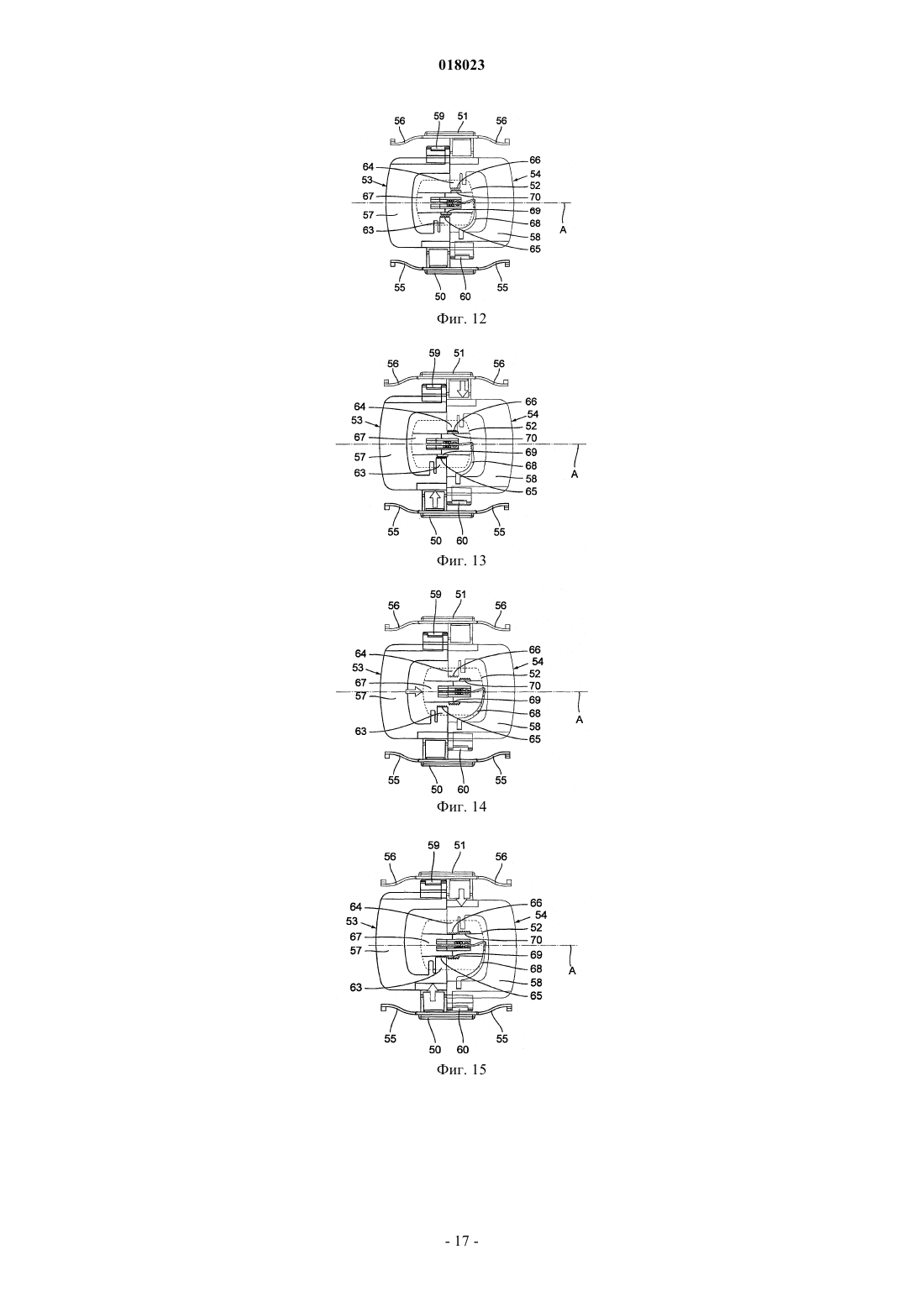

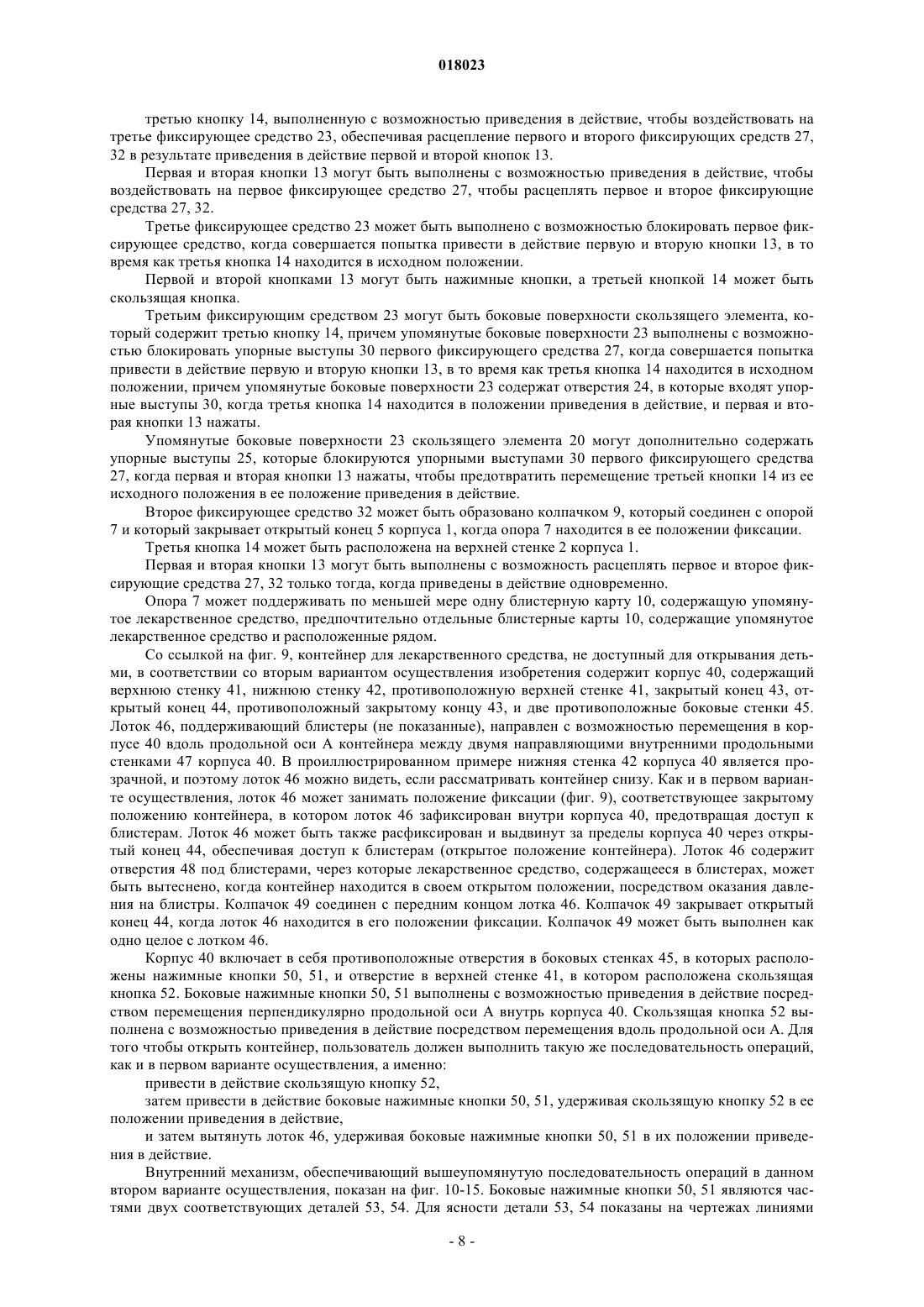

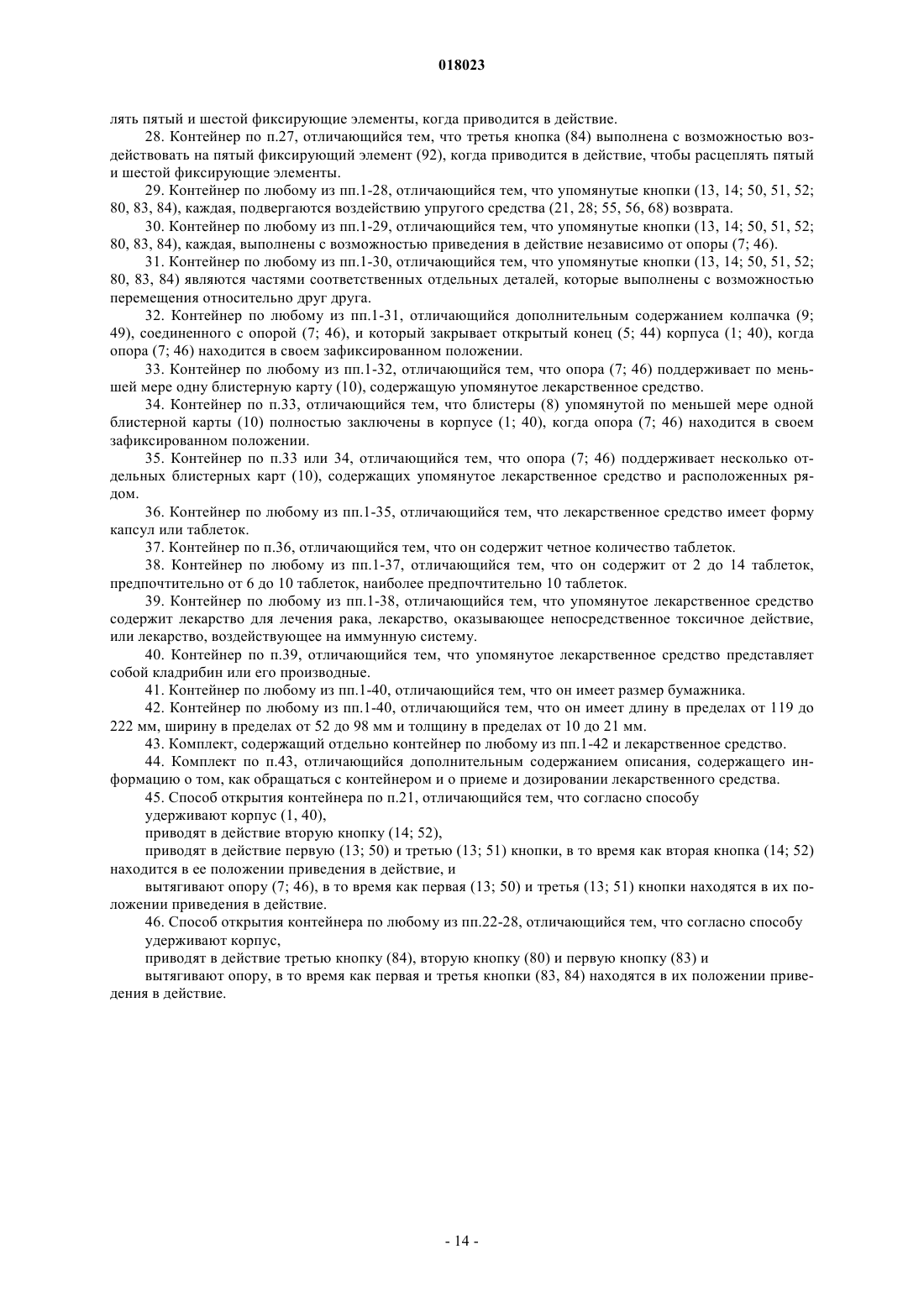

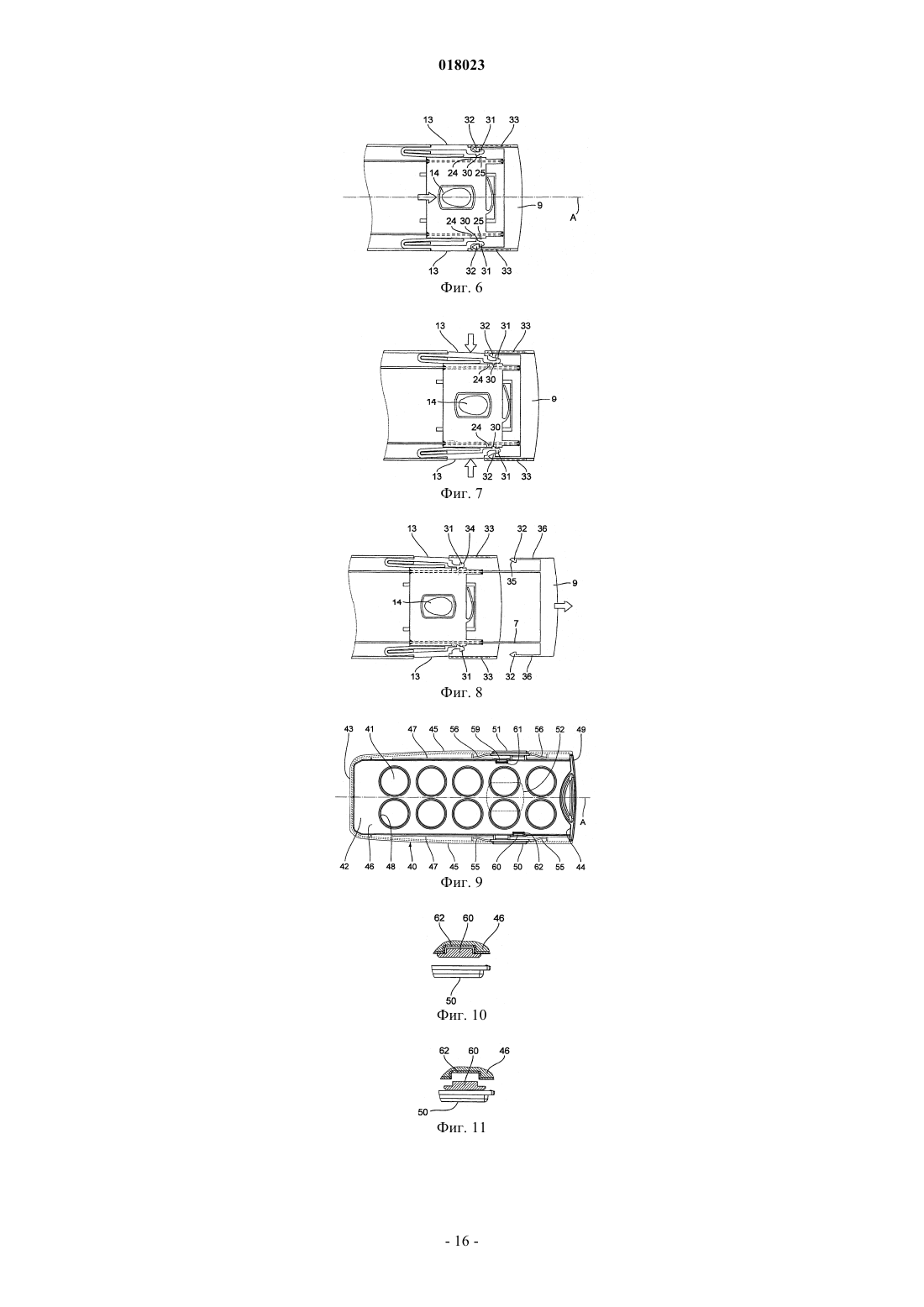

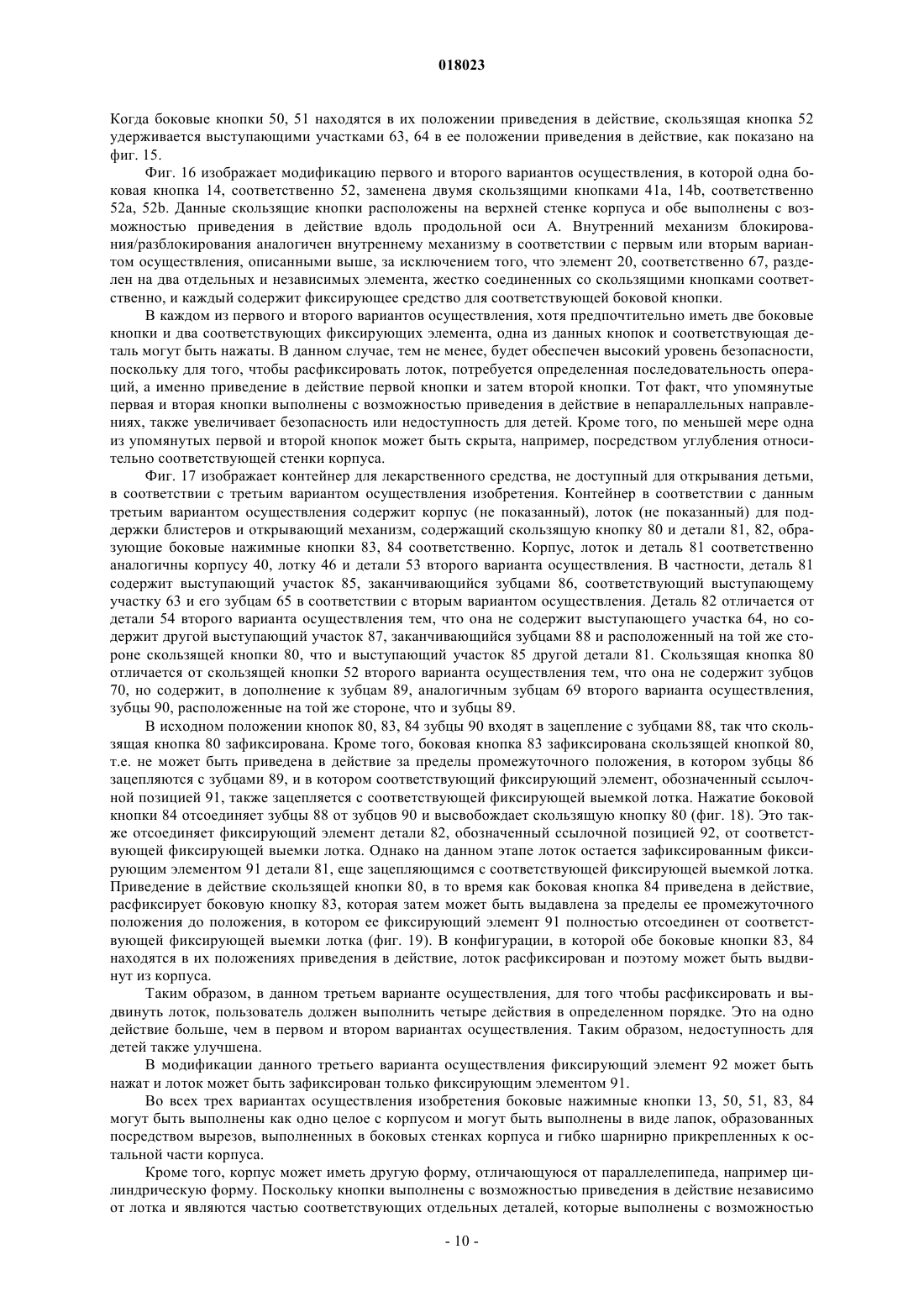

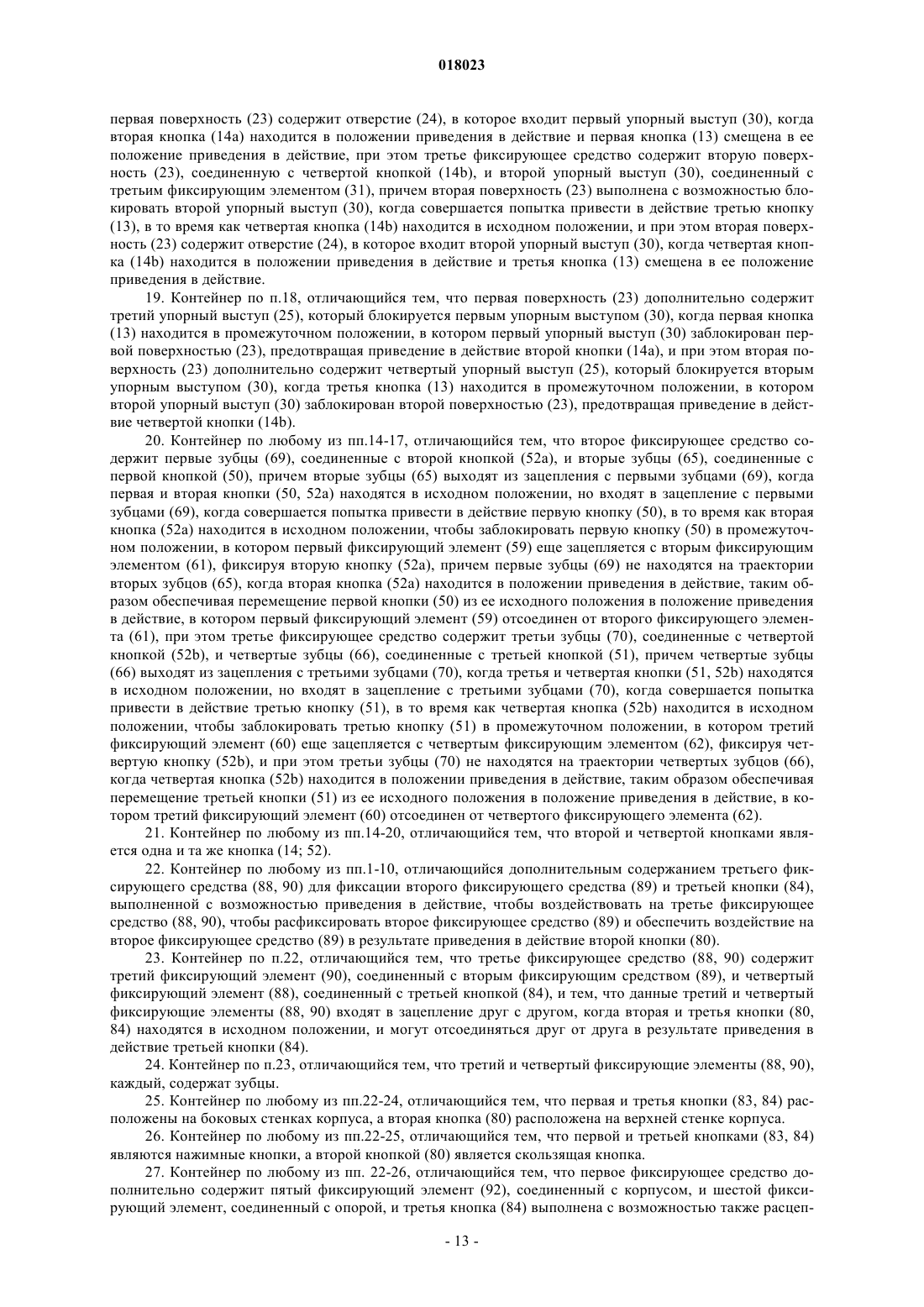

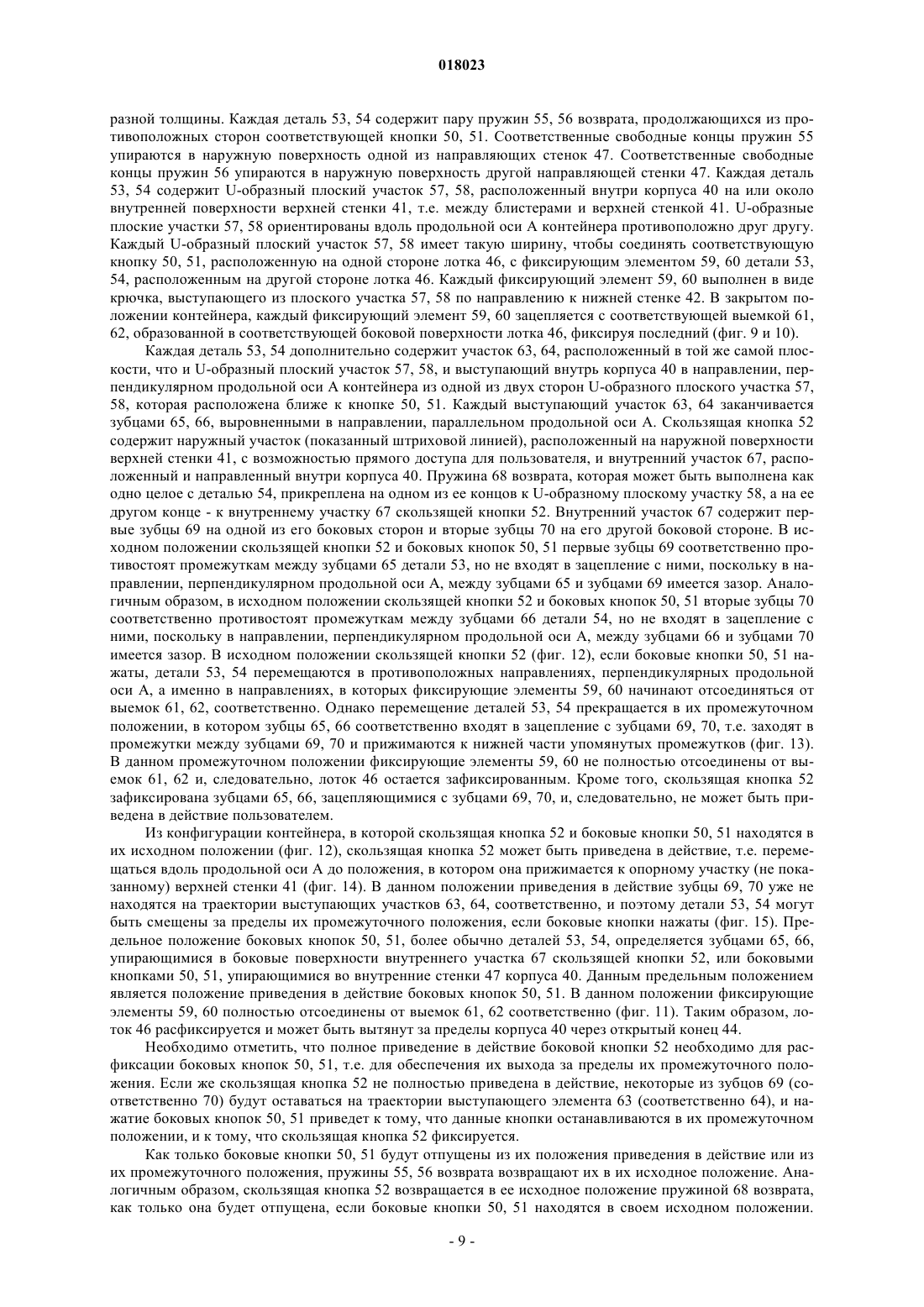

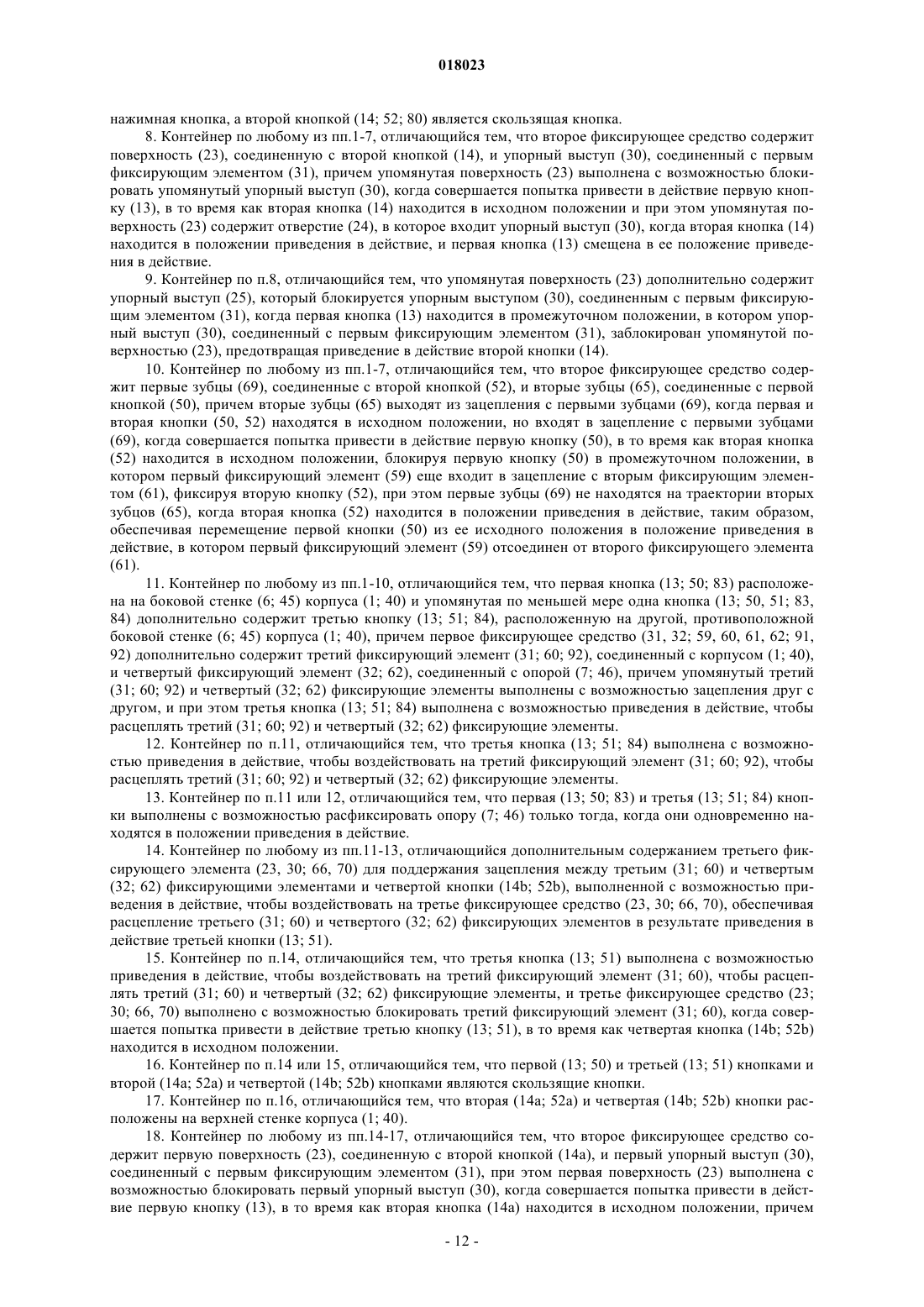

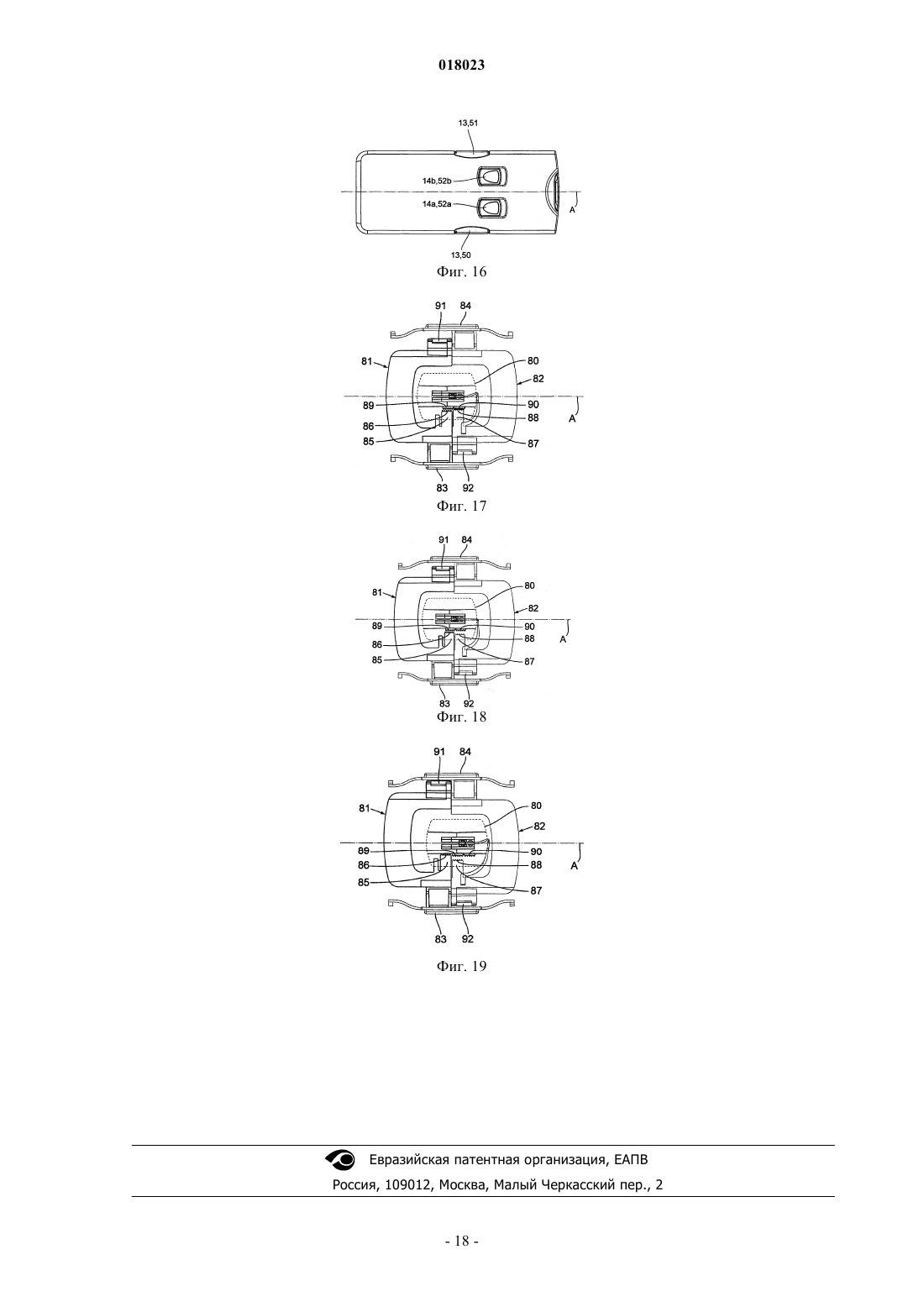

КОНТЕЙНЕР ДЛЯ ЛЕКАРСТВЕННОГО СРЕДСТВА, НЕ ДОСТУПНЫЙ ДЛЯ ОТКРЫВАНИЯ ДЕТЬМИ Контейнер для лекарственного средства, не доступный для открывания детьми, содержащий корпус (1; 40), содержащий открытый конец (5; 44), опору (7, 46) для поддержки лекарственного средства, причем упомянутая опора установлена с возможностью перемещения в корпусе, первое фиксирующее средство (31, 32; 59, 60, 61, 62; 91, 92) для фиксации опоры в корпусе и для расфиксации опоры таким образом, что опора может быть выдвинута за пределы корпуса через открытый конец, причем упомянутое первое фиксирующее средство содержит первый фиксирующий элемент (31; 59; 91), соединенный с корпусом, и второй фиксирующий элемент(32; 61), соединенный с опорой, причем упомянутые первый и второй фиксирующие элементы выполнены с возможностью зацепления друг с другом, и по меньшей мере одну кнопку (13; 50, 51; 83, 84), выполненную с возможностью приведения в действие, чтобы воздействовать на первое фиксирующее средство, причем упомянутая по меньшей мере одна кнопка содержит первую кнопку (13; 50; 83), выполненную с возможностью приведения в действие, чтобы расцеплять первый (31; 59; 91) и второй (32; 61) фиксирующие элементы; второе фиксирующее средство(23, 30; 65, 69; 86, 80) для поддержания зацепления между первым (31; 59; 91) и вторым (32; 61) фиксирующими элементами, и вторую кнопку (14; 52; 80), выполненную с возможностью приведения в действие, чтобы воздействовать на второе фиксирующее средство, обеспечивая расцепление первого (31; 59; 91) и второго (32; 61) фиксирующих элементов в результате приведения в действие первой кнопки (13; 50; 83). Спрада Питер Джон (GB), Прассер Роберт (AT) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: МЕРК СЕРОНО СА (CH) Изобретение относится к контейнеру для доставки лекарственного средства, более конкретно к контейнеру для лекарственного средства, не доступному для открывания детьми. Твердые лекарственные средства в форме таблеток, пилюль, капсул или подобных форм часто хранятся в блистерной карте, которая состоит из листа, обычно из пластмассы, образующего ячейки (блистеры) и на обратной стороне которой прикреплена пленка уплотнительного материала, такого как алюминий или бумажная фольга. Доза лекарственного средства, содержащаяся в блистере, может быть выпущена в результате нажатия на блистер, чтобы сплющить последний и продырявить фольгу уплотнительного материала. Для защиты детей и других лиц от неконтролируемого доступа к лекарственному средству были предложены контейнеры для лекарственных средств, не доступные для открывания детьми, которые представляют собой корпус, содержащий лекарственное средство, и которые требуют для их открытия последовательности операций, которые ребенок обычно не способен выполнить или не додумается осуществить. В частности, международные заявки на патент WO 2004/037657 и WO 2005/030606 описывают контейнеры для лекарственных средств, не доступные для открывания детьми, содержащие корпус и блистерную карту, установленную с возможностью перемещения в корпусе, но зафиксированную в ней. Блистерная карта может быть расфиксирована и выдвинута из корпуса через его открытый конец посредством нажатия одной кнопки, расположенной на верхней стенке корпуса, и посредством вытягивания блистерной карты при нажатой кнопке. Заявка на патент США US 2007/0284277 описывает контейнер для лекарственного средства, не доступный для открывания детьми, представляющий собой корпус и лоток, установленный с возможностью перемещения в корпусе, но зафиксированный в нем. Лоток содержит таблетки. Лоток может быть расфиксирован и выдвинут из корпуса через его открытый конец посредством одновременного нажатия и затем перемещения двух боковых скользящих кнопок. Заявка на патент США US 2004/0045858 описывает контейнер для лекарственного средства, не доступный для открывания детьми, представляющий собой корпус и блистерную карту, установленную с возможностью перемещения, в корпусе, но зафиксированную в нем. Блистерная карта может быть расфиксирована и выдвинута из корпуса через его открытый конец посредством одновременного нажатия двух боковых нажимных кнопок и затем приведения в движение необязательного рычага, чтобы протолкнуть блистерную карту, или удерживания корпуса направленным книзу, чтобы обеспечить выпадение блистерной карты. Контейнеры, описанные в вышеупомянутых заявках на патент, не обладают очень высокой стойкостью против открывания детьми, поскольку для открытия данного контейнера требуется всего лишь два последовательных действия. Заявка на патент США US 2004/0256277 описывает контейнер для лекарственного средства, не доступный для открывания детьми, содержащий корпус и блистерную карту, установленную с возможностью перемещения в корпусе, но зафиксированную в нем. Блистерная карта может быть расфиксирована и выдвинута из корпуса через его открытый конец посредством нажатия двух боковых нажимных кнопок и затем вытягивания блистерной карты при нажатых боковых нажимных кнопках. Чтобы обеспечить ее вытягивание, блистерная карта образует лапку, которая выступает из корпуса через открытый конец и которая может быть захвачена пользователем. Данный контейнер не обладает очень высокой стойкостью против открывания детьми, поскольку одновременное нажатие двух боковых кнопок является довольно интуитивным, и для его открытия требуется всего лишь два последовательных действия. Кроме того, в данном контейнере блистерная карта является постоянно незащищенной, предоставляя постороннему лицу возможность вскрыть блистерную карту инструментом, таким как нож, и получить доступ к лекарственному средству. Международная заявка на патент WO 2007/030067 описывает контейнер для лекарственного средства, не доступный для открывания детьми, представляющий собой корпус и блистерную карту. Корпус является открытым в его верхней части так, чтобы постоянно оставлять незащищенной блистерную карту, и содержит нижнюю стенку с отверстиями. Блистерная карта установлена с возможностью перемещения в корпусе между зафиксированным положением, в котором блистеры смещены относительно отверстий, и расфиксированным положением, в котором блистеры совмещены с отверстиями, обеспечивая выпуск лекарственного средства через отверстия. Рабочий элемент, содержащий два участка для приема выступов, фиксирует блистерную карту, когда она находится в первом положении, и расфиксирует блистерную карту, когда она находится во втором положении. Перемещение рабочего элемента из первого положения во второе положение достигается посредством последовательного проталкивания двух участков для приема выступов в двух разных направлениях. Рабочий элемент, независимо от его положения,удерживает блистерную карту в корпусе. Поскольку блистерная карта является постоянно незащищенной, возможен доступ к лекарственному средству с использованием инструмента, и поэтому защищенность данного контейнера не является очень высокой. Патент США US 6460693 описывает контейнер для лекарственного средства, не доступный для от-1 018023 крывания детьми, представляющий собой корпус и лоток, установленный с возможностью перемещения в корпусе, но зафиксированный в нем. Лоток содержит блистерную карту. Лоток может быть расфиксирован посредством вжатия в корпус и затем надавливания одной кнопки, расположенной на верхней стенке корпуса. Недостаток данного контейнера заключается в том, что он требует объемного механизма фиксации/расфиксации в его задней части. Причем данный механизм занимает значительную часть длины контейнера. Целью настоящего изобретения является создание контейнера для лекарственного средства, который может обладать высокой стойкостью против открывания детьми без увеличения в значительной степени размера контейнера. Для данной цели настоящее изобретение предлагает контейнер для доставки лекарственного средства, содержащий: корпус, содержащий открытый конец,опору для поддержки лекарственного средства, причем упомянутая опора установлена с возможностью перемещения в корпусе,первое фиксирующее средство для фиксации опоры в корпусе и для расфиксации опоры таким образом, что опора может быть выдвинута за пределы корпуса через открытый конец, причем упомянутое первое фиксирующее средство содержит первый фиксирующий элемент, соединенный с корпусом, и второй фиксирующий элемент, соединенный с опорой, причем упомянутые первый и второй фиксирующие элементы выполнены с возможностью зацепления друг с другом, и по меньшей мере одну кнопку,выполненную с возможностью воздействовать на первое фиксирующее средство, причем упомянутая по меньшей мере одна кнопка содержит первую кнопку, выполненную с возможностью приведения в действие, чтобы расцеплять первый и второй фиксирующие элементы,отличающийся дополнительным содержанием: второго фиксирующего средства для поддержания зацепления между первым и вторым фиксирующими элементами и второй кнопки, выполненной с возможностью приведения в действие, чтобы воздействовать на второе фиксирующее средство, обеспечивая расцепление первого и второго фиксирующих элементов в результате приведения в действие первой кнопки. Обычно первая кнопка выполнена с возможностью приведения в действие, чтобы воздействовать на первый фиксирующий элемент, чтобы расцеплять первый и второй фиксирующие элементы. Второе фиксирующее средство может быть выполнено с возможностью блокировать первый фиксирующий элемент, когда совершается попытка привести в действие первую кнопку, в то время как вторая кнопка находится в исходном положении. Предпочтительно первая и вторая кнопки выполнены с возможностью приведения в действие в соответственных непараллельных направлениях. Первая и вторая кнопки предпочтительно выполнены с возможностью приведения в действие независимо от опоры, т.е. не вызывая перемещения опоры. Первая и вторая кнопки предпочтительно являются частью соответствующих отдельных деталей,которые выполнены с возможностью перемещения друг относительно друга. Обычно первой кнопкой является нажимная кнопка, а второй кнопкой является скользящая кнопка. В варианте осуществления второе фиксирующее средство содержит поверхность, соединенную со второй кнопкой, и упорный выступ, соединенный с первым фиксирующим элементом, причем упомянутая поверхность выполнена с возможностью блокировать упомянутый упорный выступ, когда совершается попытка привести в действие первую кнопку, в то время как вторая кнопка находится в исходном положении, и упомянутая поверхность содержит отверстие, в которое входит упорный выступ, когда вторая кнопка находится в положении приведения в действие, и первая кнопка сдвинута в ее положение приведения в действие. Упомянутая поверхность может дополнительно содержать упорный выступ, который блокируется упорным выступом, соединенным с первым фиксирующим элементом, когда первая кнопка находится в промежуточном положении, в котором упорный выступ, соединенный с первым фиксирующим элементом, блокирован упомянутой поверхностью, чтобы предотвратить приведение в действие второй кнопки. В другом варианте осуществления второе фиксирующее средство содержит первые зубцы, соединенные со второй кнопкой, и вторые зубцы, соединенные с первой кнопкой, причем вторые зубцы выходят из зацепления с первыми зубцами, когда первая и вторая кнопки находятся в исходном положении,но входят в зацепление с первыми зубцами, когда совершается попытка привести в действие первую кнопку, в то время как вторая кнопка находится в исходном положении, чтобы заблокировать первую кнопку в промежуточном положении, в котором первый фиксирующий элемент еще находится в зацеплении со вторым фиксирующим элементом, фиксируя вторую кнопку, и первые зубцы не находятся на траектории вторых зубцов, когда вторая кнопка находится в положении приведения в действие, таким образом, позволяя первой кнопке перемещаться из ее исходного положения в положение приведения в действие, в котором первый фиксирующий элемент отсоединен от второго фиксирующего элемента. Предпочтительно первая кнопка расположена на боковой стенке корпуса, причем упомянутая по меньшей мере одна кнопка дополнительно содержит третью кнопку, расположенную на другой, противоположной боковой стенке корпуса, причем первое фиксирующее средство дополнительно содержит третий фиксирующий элемент, соединенный с корпусом, и четвертый фиксирующий элемент, соединенный с опорой, причем упомянутые третий и четвертый фиксирующие элементы выполнены с возможностью зацепления друг с другом, и третья кнопка выполнена с возможностью расцеплять третий и четвертый фиксирующие элементы. Третья кнопка может быть выполнена с возможностью приведения в действие, чтобы воздействовать на третий фиксирующий элемент, расцепляя третий и четвертый фиксирующие элементы. Предпочтительно первая и третья кнопки выполнены с возможностью расфиксировать опору только тогда, когда они одновременно находятся в положении приведения в действие. Контейнер может дополнительно содержать третье фиксирующее средство для поддержания зацепления между третьим и четвертым фиксирующими элементами и четверную кнопку, выполненную с возможностью приведения в действие, чтобы воздействовать на третье фиксирующее средство, обеспечивая расцепление третьего и четвертого фиксирующих элементов в результате приведения в действие третьей кнопки. Третья кнопка может быть выполнена с возможностью приведения в действие, чтобы воздействовать на третий фиксирующий элемент, чтобы расцеплять третий и четвертый фиксирующие элементы, и третье фиксирующее средство может быть выполнено с возможностью блокировать третий фиксирующий элемент, когда совершается попытка привести в действие третью кнопку, в то время как четвертая кнопка находится в исходном положении. Обычно первой и третьей кнопками являются нажимные кнопки, а второй и четвертой кнопками являются скользящие кнопки. Вторая и четвертая кнопки могут быть расположены на верхней стенке корпуса. В варианте осуществления второе фиксирующее средство содержит первую поверхность, соединенную со второй кнопкой, и первый упорный выступ, соединенный с первым фиксирующим элементом,причем первая поверхность выполнена с возможностью блокировать первый упорный выступ, когда совершается попытка привести в действие первую кнопку, в то время как вторая кнопка находится в исходном положении, причем первая поверхность содержит отверстие, в которое входит первый упорный выступ, когда вторая кнопка находится в положении приведения в действие, и первая кнопка сдвинута в ее положение приведения в действие, причем третье фиксирующее средство содержит вторую поверхность, соединенную с четвертой кнопкой, и второй упорный выступ, соединенный с третьим фиксирующим элементом, причем вторая поверхность выполнена с возможностью блокировать второй упорный выступ, когда совершается попытка привести в действие третью кнопку, в то время как четвертая кнопка находится в исходном положении, и вторая поверхность содержит отверстие, в которое входит второй упорный выступ, когда четвертая кнопка находится в положении приведения в действие и третья кнопка сдвинута в ее положение приведения в действие. Первая поверхность может дополнительно содержать третий упорный выступ, который блокируется первым упорным выступом, когда первая кнопка находится в промежуточном положении, в котором первый упорный выступ блокирован первой поверхностью, чтобы предотвратить приведение в действие второй кнопки, и вторая поверхность может дополнительно содержать четвертый упорный выступ, который блокируется вторым упорным выступом, когда третья кнопка находится в промежуточное положении, в котором второй упорный выступ блокирован второй поверхностью, чтобы предотвратить приведение в действие четвертой кнопки. В другом варианте осуществления второе фиксирующее средство содержит первые зубцы, соединенные со второй кнопкой, и вторые зубцы, соединенные с первой кнопкой, причем вторые зубцы выходят из зацепления с первыми зубцами, когда первая и вторая кнопки находятся в исходном положении,но входят в зацепление с первыми зубцами, когда совершается попытка привести в действие первую кнопку, в то время как вторая кнопка находится в исходном положении, чтобы заблокировать первую кнопку в промежуточном положении, в котором первый фиксирующий элемент еще зацепляется со вторым фиксирующим элементом, фиксируя вторую кнопку, причем первые зубцы не находятся на траектории вторых зубцов, когда вторая кнопка находится в положении приведения в действие, таким образом,позволяя первой кнопке перемещаться из ее исходного положения в положение приведения в действие, в котором первый фиксирующий элемент отсоединен от второго фиксирующего элемента, причем третье фиксирующее средство содержит третьи зубцы, соединенные с четвертой кнопкой, и четвертые зубцы,соединенные с третьей кнопкой, причем четвертые зубцы выходят из зацепления с третьими зубцами,когда третья и четвертая кнопки находятся в исходном положении, но входят в зацепление с третьими зубцами, когда совершается попытка привести в действие третью кнопку, в то время как четвертая кнопка находится в исходном положении, чтобы блокировать третью кнопку в промежуточном положении, в котором третий фиксирующий элемент еще зацепляется с четвертым фиксирующим элементом, фиксируя четвертую кнопку, и третьи зубцы не находятся на траектории четвертых зубцов, когда четвертая кнопка находится в положении приведения в действие, таким образом, позволяя третьей кнопке перемещаться из ее исходного положения в положение приведения в действие, в котором третий фиксирующий элемент отсоединен от четвертого фиксирующего элемента. В другом варианте осуществления второй и четвертой кнопкой является одна и та же кнопка. В соответствии с другим вариантом осуществления контейнер содержит, помимо первого и второго фиксирующих средств и первой и второй кнопок, как указано в начале, третье фиксирующее средство для фиксации второго фиксирующего средства и третью кнопку, выполненную с возможностью приведения в действие, чтобы воздействовать на третье фиксирующее средство, чтобы расфиксировать второе фиксирующее средство и обеспечить воздействие на второе фиксирующее средство в результате приведения в действие второй кнопки. Третье фиксирующее средство может содержать третий фиксирующий элемент, соединенный со вторым фиксирующим средством, и четвертый фиксирующий элемент, соединенный с третьей кнопкой,причем данные третий и четвертый фиксирующие элементы зацепляются друг с другом, когда вторая и третья кнопки находятся в исходном положении, и способны отцепляться друг от друга в результате приведения в действие третьей кнопки. Обычно третий и четвертый фиксирующие элементы, каждый, содержат зубцы. Первая и третья кнопки могут быть расположены на боковых стенках корпуса, а вторая кнопка может быть расположена на верхней стенке корпуса. Первой и третьей кнопками могут быть нажимные кнопки, а второй кнопкой может быть скользящая кнопка. Первое фиксирующее средство может дополнительно содержать пятый фиксирующий элемент, соединенный с корпусом, и шестой фиксирующий элемент, соединенный с опорой, и третья кнопка может быть выполнена с возможностью также расцеплять пятый и шестой фиксирующие элементы при приведении в действие. Третья кнопка может быть выполнена с возможностью воздействовать на пятый фиксирующий элемент при приведении в действие, чтобы расцеплять пятый и шестой фиксирующие элементы. Во всех упомянутых вариантах осуществления различные кнопки могут, каждая, подвергаться воздействию упругих средств возврата. Кроме того, упомянутые кнопки могут, каждая, приводиться в действие независимо от опоры, могут быть частью соответственных отдельных деталей, которые выполнены с возможностью перемещения друг относительно друга. Контейнер может дополнительно содержать колпачок, соединенный с опорой и который закрывает открытый конец корпуса, когда опора находится в своем зафиксированном положении. Обычно опора поддерживает по меньшей мере одну блистерную карту, содержащую лекарственное средство, например несколько отдельных блистерных упаковок, содержащих лекарственное средство, и расположенных рядом. Блистеры упомянутой по меньшей мере одной блистерной карты, предпочтительно полностью заключены в корпусе, когда опора находится в своем зафиксированном положении. Лекарственное средство может быть в форме капсул или таблеток. Предпочтительно контейнер содержит четное количество таблеток. Контейнер может содержать от 2 до 14 таблеток, предпочтительно от 6 до 10 таблеток, наиболее предпочтительно 10 таблеток. Контейнер в соответствии с изобретением особенно пригоден для содержания лекарства для лечения рака, лекарства, оказывающего непосредственное токсичное действие, или лекарства, воздействующего на иммунную систему. В соответствии с конкретным вариантом осуществления лекарственное средство представляет собой кладрибин или его производные. Контейнер в соответствии с изобретением обычно имеет размер бумажника, предпочтительно длину в пределах от 119 до 222 мм, ширину в пределах от 52 до 98 мм и толщину в пределах от 10 до 21 мм. Настоящее изобретение дополнительно обеспечивает комплект, содержащий отдельно контейнер,как описано выше, и лекарственное средство. Предпочтительно комплект содержит описание, например,на отдельном листе, содержащее информацию о том, как обращаться с контейнером и о приеме и дозировании лекарственного средства. Настоящее изобретение дополнительно обеспечивает способ открытия контейнера, как описано выше, предусматривающий первую и третью кнопки и вторую кнопку для фиксации/расфиксации первой и третьей кнопок, причем способ отличается содержанием следующих этапов: удерживания корпуса,приведения в действие второй кнопки,приведения в действие первой и третьей кнопок, когда вторая кнопка находится в ее положении приведения в действие, и вытягивания опоры, когда первая и третья кнопки находятся в их положении приведения в действие. Настоящее изобретение дополнительно обеспечивает способ открытия контейнера, как описано выше, предусматривающий первую кнопку, вторую кнопку для фиксации/расфиксации первой кнопки и третью кнопку для фиксации/расфиксации второй кнопки, причем данный способ отличается содержанием следующих этапов: удерживания корпуса,приведения в действие последовательно третьей кнопки, второй кнопки и первой кнопки и вытягивания опоры, когда первая и третья кнопки находятся в их положении приведения в действие. Другие признаки и преимущества настоящего изобретения будут очевидны после прочтения приведенного ниже подробного описания предпочтительных вариантов осуществления со ссылкой на прилагаемые чертежи, на которых фиг. 1 представляет собой перспективный вид контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с первым вариантом осуществления изобретения, в открытом положении; фиг. 2 представляет собой вид сверху контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с первым вариантом осуществления изобретения, в закрытом положении; фиг. 3 и 4 изображают в виде сверху последовательность операций, требующихся для открытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с первым вариантом осуществления изобретения; фиг. 5 представляет собой схематичный вид сверху внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с первым вариантом осуществления изобретения; фиг. 6-8 схематично изображают в виде сверху последовательные конфигурации внутреннего механизма, показанного на фиг. 5, во время упомянутой последовательности операций; фиг. 9 представляет собой вид снизу контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии со вторым вариантом осуществления изобретения, в закрытом положении; фиг. 10 представляет собой частичный вид в разрезе, изображающий в увеличенном масштабе деталь фиг. 9, а именно фиксирующий элемент, расположенный на корпусе контейнера и зацепленный с фиксирующей выемкой, расположенной на лотке контейнера; фиг. 11 представляет собой частичный вид в разрезе, изображающий фиксирующий элемент и фиксирующую выемку в соответствии с фиг. 10 в положении, в котором они отсоединены друг от друга; фиг. 12 представляет собой вид снизу внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии со вторым вариантом осуществления изобретения, причем упомянутый механизм показан в исходном положении; фиг. 13 представляет собой вид снизу внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии со вторым вариантом осуществления изобретения, причем упомянутый механизм показан в положении, соответствующем неправильному действию, совершаемому пользователем для открытия; фиг. 14 и 15 представляют собой виды снизу внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии со вторым вариантом осуществления изобретения, причем упомянутый механизм показан соответственно во время правильных последовательных действий, совершаемых пользователем для открытия контейнера; фиг. 16 представляет собой вид сверху контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с модификацией первого и второго вариантов осуществления; фиг. 17 представляет собой вид снизу внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с третьим вариантом осуществления изобретения, причем упомянутый механизм показан в исходном положении; и фиг. 18 и 19 представляют собой виды снизу внутреннего механизма для открытия/закрытия контейнера для лекарственного средства, не доступного для открывания детьми, в соответствии с третьим вариантом осуществления изобретения, причем упомянутый механизм показан соответственно во время последовательных действий, выполняемых пользователем для открытия контейнера. Со ссылкой на фиг. 1 и 2, контейнер для лекарственного средства, не доступный для открывания детьми, в соответствии с первым вариантом осуществления изобретения содержит корпус 1, образованный из верхней части и нижней части, собранных вместе. Корпус 1 обычно имеет форму параллелепипеда и содержит верхнюю стенку 2 и нижнюю стенку 3, расположенные напротив друг друга, закрытый конец 4 и открытый конец 5, расположенные напротив друг друга, и две противоположные боковые стенки 6. Лоток 7, поддерживающий блистеры 8, направлен с возможностью перемещения в корпусе 1 вдоль продольной оси А контейнера. Лоток 7 может занимать фиксированное положение, соответствующее закрытому положению контейнера, в котором лоток 7 зафиксирован внутри корпуса 1, предотвращая доступ к блистерам 8 (фиг. 2). Лоток 7 может быть также расфиксирован и затем выдвинут за пределы корпуса 1 через открытый конец 5, чтобы обеспечить доступ к блистерам 8 (открытое положение контейнера; фиг. 1). Колпачок 9 соединен с передним концом лотка 7. Колпачок 9 закрывает открытый конец 5, когда лоток 7 находится в положении фиксации. Колпачок 9 может быть выполнен как одно целое с лотком 7. Каждый блистер 8 содержит дозу твердого лекарственного средства. Лоток 7 содержит отверстия(не показанные) под блистерами 8, через которые дозы твердого лекарственного средства могут быть вытеснены, когда контейнер находится в своем открытом положении, посредством оказания давления на блистеры 8. В проиллюстрированном примере блистеры 8 расположены парами, причем каждая пара образована отдельной блистерной картой 10, закрепленной, например, защелкнутой, на лотке 7. Блистерные пары или карты 10 расположены на одной прямой рядом таким образом, чтобы образовать два ряда блистеров, как показано на фиг. 1. Такая схема расположения блистеров 8, содержащая несколько отдельных блистерных карт 10, облегчает прием доз лекарственного средства и обеспечивает уменьшение потерь лекарственного средства. Однако в модификации на лотке 7 может быть расположена одна блистерная карта, как обычно. Корпус 1 включает в себя противоположные отверстия 11 в боковых стенках 6 и отверстие 12 в верхней стенке 2. В отверстиях 11 расположены нажимные кнопки 13, соответственно, а в отверстии 12 расположена скользящая кнопка 14. Применительно к данному изобретению термин "кнопка" необходимо понимать в широком смысле, как относящийся к любой детали, на которой может находиться выступ для передачи усилия. Боковые нажимные кнопки 13 выполнены с возможностью приведения в действие посредством перемещения по существу перпендикулярно продольной оси А внутрь корпуса 1. Скользящая кнопка 14 выполнена с возможностью приведения в действие посредством перемещения вдоль продольной оси А. Для того чтобы открыть контейнер, пользователь должен выполнить следующую последовательность операций: привести в действие скользящую кнопку 14, как показано стрелкой 15 на фиг. 3,затем привести в действие боковые нажимные кнопки 13, как показано стрелками 16 на фиг. 4,удерживая скользящую кнопку 14 в ее положении приведения в действие,и затем вытянуть лоток 7, как показано стрелкой 17, удерживая боковые нажимные кнопки 13 в их положении приведения в действие. Как только боковые нажимные кнопки 13 приведены в действие, пользователь может отпустить скользящую кнопку 14. Удерживать боковые нажимные кнопки 13 в их положении приведения в действие необходимо только в начале вытягивания лотка 7, чтобы расфиксировать последний. Затем лоток 7 можно свободно выдвигать за пределы корпуса 1, без поддерживания давления на нажимные кнопки 13. Обычно контейнер удерживают в одной руке большим пальцем, и другой палец данной руки оказывает действие на боковые нажимные кнопки 13, а палец другой руки оказывает действие на верхнюю скользящую кнопку 14, при этом упомянутая другая рука используется для вытягивания лотка 7 после отпускания верхней скользящей кнопки 14. В верхней и нижней стенках 2, 3 у открытого конца 5 предусмотрены выемки 18, чтобы оставлять открытыми участки 19 поверхности колпачка 9, когда лоток 7 находится в своем положении фиксации, и тем самым облегчить захват лотка 7. Таким образом, понятно, что для того чтобы расфиксировать и выдвинуть лоток 7, пользователь должен совершить три последовательных действия, в определенном порядке. Как будет объяснено ниже,пока скользящая кнопка 14 не находится в своем положении приведения в действие, приведение в действие боковых нажимных кнопок 13 невозможно, поскольку скользящая кнопка 14, в своем исходном положении, блокирует боковые нажимные кнопки 13 и предотвращает их перемещение за пределами промежуточного положения нажатия, в котором лоток 7 еще зафиксирован. Пока давление оказывается на одну или две из боковых нажимных кнопок 13, приведение в действие скользящей кнопки 14 также невозможно, поскольку боковые нажимные кнопки 13, в их промежуточном положении нажатия, блокируют скользящую кнопку 14. Приведение в действие только скользящей кнопки 14 освобождает боковые нажимные кнопки 13, но не освобождает лоток 7. Для того чтобы инициировать выдвижение лотка 7,требуется одновременное подержание давления на приведенные в действие боковые нажимные кнопки 13 и вытягивающее действие на лоток 7. Предпочтительно между лотком 7 и корпусом 1 имеется трение,так что лоток 7 не способен перемещаться только посредством размещения контейнера под наклоном вниз, в то время как боковые нажимные кнопки 13 находятся в их положении приведения в действие. Ребенок обычно не обладает ни ловкостью рук, ни опытными знаниями, для того чтобы выполнить вышеописанную последовательность операций, требующуюся для расфиксации и выдвижения лотка 7. Кроме того, корпус 1 может быть выполнен достаточно широким, для того чтобы боковые кнопки 13 были разделены большим расстоянием, тем самым делая невозможным для ребенка удерживать контейнер в одной руке и нажимать боковые кнопки 13, удерживая скользящую кнопку 14 в ее положении приведения в действие, или вытягивать лоток 7, нажимая на боковые кнопки 13. Необходимо также отметить, что в закрытом положении контейнера блистеры 8 полностью закрыты в корпусе 1 и таким образом не могут быть доступными. Внутренний механизм, обеспечивающий вышеописанную последовательность операций, схематично показан на фиг. 5-8. Скользящая кнопка 14 выступает из и жестко соединена с пластиной 20, которая направлена с возможностью перемещения в корпусе 1 над блистерами 8 вдоль продольной оси А контейнера. Пружина 21 возврата расположена между передним концом пластины 20 и опорной деталью 22,жестко соединенной с внутренней поверхностью верхней стенки 2 корпуса 1. Пружиной 21 возврата может быть пластинчатая пружина, выполненная как одно целое с пластиной 20 и кнопкой 14, как показа-6 018023 но. В качестве альтернативы, это может быть обычная металлическая пластинчатая или цилиндрическая винтовая пружина, расположенная между передним концом пластины 20 и опорной деталью 22. Две боковые поверхности 23 пластины 20 вдоль продольной оси А контейнера включают в себя соответственные противоположные отверстия 24 и, между отверстиями 24 и передним концом пластины 20, соответственные упорные выступы 25. Каждая боковая нажимная кнопка 13 является частью детали 26, содержащей, внутри корпуса 1,фиксирующий элемент 27 и U-образно согнутую пластинчатую пружину 28 возврата, продолжающуюся между соответствующей боковой поверхностью 23 пластины 20 и кнопкой 13. Деталь 26 удерживается элементом 29, жестко соединенным с корпусом 1. Фиксирующий элемент 27 содержит упорный выступ 30, продолжающийся внутрь корпуса 1 перпендикулярно продольной оси А, и фиксирующий элемент 31,продолжающийся за пределы корпуса 1 перпендикулярно продольной оси А. Фиксирующий элемент 31 входит в зацепление с соответствующим фиксирующим элементом 32 колпачка 9, чтобы зафиксировать лоток 7, как показано на фиг. 5. Фиксирующий элемент 32 продолжается внутрь корпуса 1 перпендикулярно продольной оси А и расположен на конце консоли 36 колпачка 9. Упорный выступ 30 выполняет две функции. Первая функция заключается в том, чтобы упираться в соответствующую боковую поверхность 23 пластины 20, когда нажимная кнопка 13 нажата, и скользящая кнопка 14 находится в ее исходном положении, показанном на фиг. 5, чтобы предотвратить выход детали 26 и нажимной кнопки 13 за пределы вышеупомянутого промежуточного положения нажатия, в котором фиксирующий элемент 31 еще зацепляется с фиксирующим элементом 32, другими словами, чтобы предотвратить расцепление фиксирующих элементов 31, 32. Вторая функция заключается в том, чтобы блокировать упорный выступ 25, когда скользящая кнопка 14 перемещается по направлению к ее положению приведения в действие, в то время как нажимная кнопка 13 удерживается в ее промежуточном положении приведения в действие,тем самым предотвращая перемещение скользящей кнопки 14 в ее положение приведения в действие. Когда нажимные кнопки 13 находятся в их исходном положении, упорные выступы 30 не преграждают траектории упорных выступов 25 и, следовательно, не препятствуют перемещению скользящей кнопки 14, которая, таким образом, может перемещаться вдоль продольной оси А контейнера в ее положение приведения в действие. Когда скользящая кнопка 14 находится в ее положении приведения в действие (фиг. 6), упорные выступы 30 оказываются перед отверстиями 24. В данной конфигурации, если боковые нажимные кнопки 13 нажаты, упорные выступы 30 будут входить в отверстия 24, позволяя деталям 26 и нажимным кнопкам 13 выходить за пределы вышеупомянутого промежуточного положения и достигать положения приведения в действие, показанного на фиг. 7. В данном положении приведения в действие фиксирующие элементы 31 выходят из зацепления с фиксирующими элементами 32, и таким образом лоток 7 высвобождается. Таким образом, лоток может быть выдвинут, оставляя открытыми блистеры 8 (фиг. 8). Таким образом, боковые поверхности 23 пластины 20, с их отверстиями 24 и их поверхностями контакта с упорными выступами 30, образуют фиксирующее средство, служащее для предотвращения отсоединения фиксирующих элементов 31 от фиксирующих элементов 32 или для обеспечения такого отсоединения. Пока боковые нажимные кнопки 13 удерживаются в их положении приведения в действие, скользящая кнопка 14 заблокирована в ее положении приведения в действие вследствие взаимодействия между упорными выступами 30 и отверстиями 24. Как только кнопки 13, 14 отпущены пользователем, они возвращаются в их соответственные исходные положения при помощи пружин 28, 21. Лоток 7 может быть возвращен в его положение фиксации только посредством проталкивания его обратно внутрь корпуса 1. Внутренние поверхности боковых стенок 6 корпуса 1 содержат выемки 33. Фиксирующие элементы 31, 32 содержат наклонные поверхности 34, 35 (см. фиг. 8), которые взаимодействуют, когда лоток 7 проталкивают обратно, в то время как кнопки 13 находятся в их исходном положении, вынуждая консоли 26 колпачка 9 деформироваться снаружи в выемки 33 до тех пор, пока фиксирующие элементы 32 не восстанавливают их положение фиксации, в котором они входят в зацепление с фиксирующими элементами 31. Таким образом, при описанном выше варианте осуществления настоящее изобретение обеспечивает контейнер для доставки лекарственного средства, содержащий: корпус 1, содержащий открытый конец 5, боковые стенки 6 и верхнюю и нижнюю стенки 2, 3,опору 7 для поддержки лекарственного средства, причем упомянутая опора 7 установлена с возможностью перемещения в корпусе 1,первое фиксирующее средство 27, соединенное с корпусом 1,второе фиксирующее средство 32, соединенное с опорой 7 и зацепляющееся с упомянутым первым фиксирующим средством 27 для фиксации опоры 7 в положении, находящемся внутри корпуса 1,первую и вторую кнопки 13, соответственно расположенные на боковых стенках 6, причем упомянутые первая и вторая кнопки 13 выполнены с возможностью приведения в действие, чтобы расцеплять упомянутые первое и второе фиксирующие средства 27, 32, обеспечивая выдвижения опоры 7 за пределы корпуса 1 через открытый конец 5,третье фиксирующее средство 23 для поддержания зацепления между первым и вторым фиксирующими средствами 27, 32 и третью кнопку 14, выполненную с возможностью приведения в действие, чтобы воздействовать на третье фиксирующее средство 23, обеспечивая расцепление первого и второго фиксирующих средств 27,32 в результате приведения в действие первой и второй кнопок 13. Первая и вторая кнопки 13 могут быть выполнены с возможностью приведения в действие, чтобы воздействовать на первое фиксирующее средство 27, чтобы расцеплять первое и второе фиксирующие средства 27, 32. Третье фиксирующее средство 23 может быть выполнено с возможностью блокировать первое фиксирующее средство, когда совершается попытка привести в действие первую и вторую кнопки 13, в то время как третья кнопка 14 находится в исходном положении. Первой и второй кнопками 13 могут быть нажимные кнопки, а третьей кнопкой 14 может быть скользящая кнопка. Третьим фиксирующим средством 23 могут быть боковые поверхности скользящего элемента, который содержит третью кнопку 14, причем упомянутые боковые поверхности 23 выполнены с возможностью блокировать упорные выступы 30 первого фиксирующего средства 27, когда совершается попытка привести в действие первую и вторую кнопки 13, в то время как третья кнопка 14 находится в исходном положении, причем упомянутые боковые поверхности 23 содержат отверстия 24, в которые входят упорные выступы 30, когда третья кнопка 14 находится в положении приведения в действие, и первая и вторая кнопки 13 нажаты. Упомянутые боковые поверхности 23 скользящего элемента 20 могут дополнительно содержать упорные выступы 25, которые блокируются упорными выступами 30 первого фиксирующего средства 27, когда первая и вторая кнопки 13 нажаты, чтобы предотвратить перемещение третьей кнопки 14 из ее исходного положения в ее положение приведения в действие. Второе фиксирующее средство 32 может быть образовано колпачком 9, который соединен с опорой 7 и который закрывает открытый конец 5 корпуса 1, когда опора 7 находится в ее положении фиксации. Третья кнопка 14 может быть расположена на верхней стенке 2 корпуса 1. Первая и вторая кнопки 13 могут быть выполнены с возможность расцеплять первое и второе фиксирующие средства 27, 32 только тогда, когда приведены в действие одновременно. Опора 7 может поддерживать по меньшей мере одну блистерную карту 10, содержащую упомянутое лекарственное средство, предпочтительно отдельные блистерные карты 10, содержащие упомянутое лекарственное средство и расположенные рядом. Со ссылкой на фиг. 9, контейнер для лекарственного средства, не доступный для открывания детьми, в соответствии со вторым вариантом осуществления изобретения содержит корпус 40, содержащий верхнюю стенку 41, нижнюю стенку 42, противоположную верхней стенке 41, закрытый конец 43, открытый конец 44, противоположный закрытому концу 43, и две противоположные боковые стенки 45. Лоток 46, поддерживающий блистеры (не показанные), направлен с возможностью перемещения в корпусе 40 вдоль продольной оси А контейнера между двумя направляющими внутренними продольными стенками 47 корпуса 40. В проиллюстрированном примере нижняя стенка 42 корпуса 40 является прозрачной, и поэтому лоток 46 можно видеть, если рассматривать контейнер снизу. Как и в первом варианте осуществления, лоток 46 может занимать положение фиксации (фиг. 9), соответствующее закрытому положению контейнера, в котором лоток 46 зафиксирован внутри корпуса 40, предотвращая доступ к блистерам. Лоток 46 может быть также расфиксирован и выдвинут за пределы корпуса 40 через открытый конец 44, обеспечивая доступ к блистерам (открытое положение контейнера). Лоток 46 содержит отверстия 48 под блистерами, через которые лекарственное средство, содержащееся в блистерах, может быть вытеснено, когда контейнер находится в своем открытом положении, посредством оказания давления на блистры. Колпачок 49 соединен с передним концом лотка 46. Колпачок 49 закрывает открытый конец 44, когда лоток 46 находится в его положении фиксации. Колпачок 49 может быть выполнен как одно целое с лотком 46. Корпус 40 включает в себя противоположные отверстия в боковых стенках 45, в которых расположены нажимные кнопки 50, 51, и отверстие в верхней стенке 41, в котором расположена скользящая кнопка 52. Боковые нажимные кнопки 50, 51 выполнены с возможностью приведения в действие посредством перемещения перпендикулярно продольной оси А внутрь корпуса 40. Скользящая кнопка 52 выполнена с возможностью приведения в действие посредством перемещения вдоль продольной оси А. Для того чтобы открыть контейнер, пользователь должен выполнить такую же последовательность операций,как и в первом варианте осуществления, а именно: привести в действие скользящую кнопку 52,затем привести в действие боковые нажимные кнопки 50, 51, удерживая скользящую кнопку 52 в ее положении приведения в действие,и затем вытянуть лоток 46, удерживая боковые нажимные кнопки 50, 51 в их положении приведения в действие. Внутренний механизм, обеспечивающий вышеупомянутую последовательность операций в данном втором варианте осуществления, показан на фиг. 10-15. Боковые нажимные кнопки 50, 51 являются частями двух соответствующих деталей 53, 54. Для ясности детали 53, 54 показаны на чертежах линиями разной толщины. Каждая деталь 53, 54 содержит пару пружин 55, 56 возврата, продолжающихся из противоположных сторон соответствующей кнопки 50, 51. Соответственные свободные концы пружин 55 упираются в наружную поверхность одной из направляющих стенок 47. Соответственные свободные концы пружин 56 упираются в наружную поверхность другой направляющей стенки 47. Каждая деталь 53, 54 содержит U-образный плоский участок 57, 58, расположенный внутри корпуса 40 на или около внутренней поверхности верхней стенки 41, т.е. между блистерами и верхней стенкой 41. U-образные плоские участки 57, 58 ориентированы вдоль продольной оси А контейнера противоположно друг другу. Каждый U-образный плоский участок 57, 58 имеет такую ширину, чтобы соединять соответствующую кнопку 50, 51, расположенную на одной стороне лотка 46, с фиксирующим элементом 59, 60 детали 53,54, расположенным на другой стороне лотка 46. Каждый фиксирующий элемент 59, 60 выполнен в виде крючка, выступающего из плоского участка 57, 58 по направлению к нижней стенке 42. В закрытом положении контейнера, каждый фиксирующий элемент 59, 60 зацепляется с соответствующей выемкой 61,62, образованной в соответствующей боковой поверхности лотка 46, фиксируя последний (фиг. 9 и 10). Каждая деталь 53, 54 дополнительно содержит участок 63, 64, расположенный в той же самой плоскости, что и U-образный плоский участок 57, 58, и выступающий внутрь корпуса 40 в направлении, перпендикулярном продольной оси А контейнера из одной из двух сторон U-образного плоского участка 57,58, которая расположена ближе к кнопке 50, 51. Каждый выступающий участок 63, 64 заканчивается зубцами 65, 66, выровненными в направлении, параллельном продольной оси А. Скользящая кнопка 52 содержит наружный участок (показанный штриховой линией), расположенный на наружной поверхности верхней стенки 41, с возможностью прямого доступа для пользователя, и внутренний участок 67, расположенный и направленный внутри корпуса 40. Пружина 68 возврата, которая может быть выполнена как одно целое с деталью 54, прикреплена на одном из ее концов к U-образному плоскому участку 58, а на ее другом конце - к внутреннему участку 67 скользящей кнопки 52. Внутренний участок 67 содержит первые зубцы 69 на одной из его боковых сторон и вторые зубцы 70 на его другой боковой стороне. В исходном положении скользящей кнопки 52 и боковых кнопок 50, 51 первые зубцы 69 соответственно противостоят промежуткам между зубцами 65 детали 53, но не входят в зацепление с ними, поскольку в направлении, перпендикулярном продольной оси А, между зубцами 65 и зубцами 69 имеется зазор. Аналогичным образом, в исходном положении скользящей кнопки 52 и боковых кнопок 50, 51 вторые зубцы 70 соответственно противостоят промежуткам между зубцами 66 детали 54, но не входят в зацепление с ними, поскольку в направлении, перпендикулярном продольной оси А, между зубцами 66 и зубцами 70 имеется зазор. В исходном положении скользящей кнопки 52 (фиг. 12), если боковые кнопки 50, 51 нажаты, детали 53, 54 перемещаются в противоположных направлениях, перпендикулярных продольной оси А, а именно в направлениях, в которых фиксирующие элементы 59, 60 начинают отсоединяться от выемок 61, 62, соответственно. Однако перемещение деталей 53, 54 прекращается в их промежуточном положении, в котором зубцы 65, 66 соответственно входят в зацепление с зубцами 69, 70, т.е. заходят в промежутки между зубцами 69, 70 и прижимаются к нижней части упомянутых промежутков (фиг. 13). В данном промежуточном положении фиксирующие элементы 59, 60 не полностью отсоединены от выемок 61, 62 и, следовательно, лоток 46 остается зафиксированным. Кроме того, скользящая кнопка 52 зафиксирована зубцами 65, 66, зацепляющимися с зубцами 69, 70, и, следовательно, не может быть приведена в действие пользователем. Из конфигурации контейнера, в которой скользящая кнопка 52 и боковые кнопки 50, 51 находятся в их исходном положении (фиг. 12), скользящая кнопка 52 может быть приведена в действие, т.е. перемещаться вдоль продольной оси А до положения, в котором она прижимается к опорному участку (не показанному) верхней стенки 41 (фиг. 14). В данном положении приведения в действие зубцы 69, 70 уже не находятся на траектории выступающих участков 63, 64, соответственно, и поэтому детали 53, 54 могут быть смещены за пределы их промежуточного положения, если боковые кнопки нажаты (фиг. 15). Предельное положение боковых кнопок 50, 51, более обычно деталей 53, 54, определяется зубцами 65, 66,упирающимися в боковые поверхности внутреннего участка 67 скользящей кнопки 52, или боковыми кнопками 50, 51, упирающимися во внутренние стенки 47 корпуса 40. Данным предельным положением является положение приведения в действие боковых кнопок 50, 51. В данном положении фиксирующие элементы 59, 60 полностью отсоединены от выемок 61, 62 соответственно (фиг. 11). Таким образом, лоток 46 расфиксируется и может быть вытянут за пределы корпуса 40 через открытый конец 44. Необходимо отметить, что полное приведение в действие боковой кнопки 52 необходимо для расфиксации боковых кнопок 50, 51, т.е. для обеспечения их выхода за пределы их промежуточного положения. Если же скользящая кнопка 52 не полностью приведена в действие, некоторые из зубцов 69 (соответственно 70) будут оставаться на траектории выступающего элемента 63 (соответственно 64), и нажатие боковых кнопок 50, 51 приведет к тому, что данные кнопки останавливаются в их промежуточном положении, и к тому, что скользящая кнопка 52 фиксируется. Как только боковые кнопки 50, 51 будут отпущены из их положения приведения в действие или из их промежуточного положения, пружины 55, 56 возврата возвращают их в их исходное положение. Аналогичным образом, скользящая кнопка 52 возвращается в ее исходное положение пружиной 68 возврата,как только она будет отпущена, если боковые кнопки 50, 51 находятся в своем исходном положении. Когда боковые кнопки 50, 51 находятся в их положении приведения в действие, скользящая кнопка 52 удерживается выступающими участками 63, 64 в ее положении приведения в действие, как показано на фиг. 15. Фиг. 16 изображает модификацию первого и второго вариантов осуществления, в которой одна боковая кнопка 14, соответственно 52, заменена двумя скользящими кнопками 41 а, 14b, соответственно 52 а, 52b. Данные скользящие кнопки расположены на верхней стенке корпуса и обе выполнены с возможностью приведения в действие вдоль продольной оси А. Внутренний механизм блокирования/разблокирования аналогичен внутреннему механизму в соответствии с первым или вторым вариантом осуществления, описанными выше, за исключением того, что элемент 20, соответственно 67, разделен на два отдельных и независимых элемента, жестко соединенных со скользящими кнопками соответственно, и каждый содержит фиксирующее средство для соответствующей боковой кнопки. В каждом из первого и второго вариантов осуществления, хотя предпочтительно иметь две боковые кнопки и два соответствующих фиксирующих элемента, одна из данных кнопок и соответствующая деталь могут быть нажаты. В данном случае, тем не менее, будет обеспечен высокий уровень безопасности,поскольку для того, чтобы расфиксировать лоток, потребуется определенная последовательность операций, а именно приведение в действие первой кнопки и затем второй кнопки. Тот факт, что упомянутые первая и вторая кнопки выполнены с возможностью приведения в действие в непараллельных направлениях, также увеличивает безопасность или недоступность для детей. Кроме того, по меньшей мере одна из упомянутых первой и второй кнопок может быть скрыта, например, посредством углубления относительно соответствующей стенки корпуса. Фиг. 17 изображает контейнер для лекарственного средства, не доступный для открывания детьми,в соответствии с третьим вариантом осуществления изобретения. Контейнер в соответствии с данным третьим вариантом осуществления содержит корпус (не показанный), лоток (не показанный) для поддержки блистеров и открывающий механизм, содержащий скользящую кнопку 80 и детали 81, 82, образующие боковые нажимные кнопки 83, 84 соответственно. Корпус, лоток и деталь 81 соответственно аналогичны корпусу 40, лотку 46 и детали 53 второго варианта осуществления. В частности, деталь 81 содержит выступающий участок 85, заканчивающийся зубцами 86, соответствующий выступающему участку 63 и его зубцам 65 в соответствии с вторым вариантом осуществления. Деталь 82 отличается от детали 54 второго варианта осуществления тем, что она не содержит выступающего участка 64, но содержит другой выступающий участок 87, заканчивающийся зубцами 88 и расположенный на той же стороне скользящей кнопки 80, что и выступающий участок 85 другой детали 81. Скользящая кнопка 80 отличается от скользящей кнопки 52 второго варианта осуществления тем, что она не содержит зубцов 70, но содержит, в дополнение к зубцам 89, аналогичным зубцам 69 второго варианта осуществления,зубцы 90, расположенные на той же стороне, что и зубцы 89. В исходном положении кнопок 80, 83, 84 зубцы 90 входят в зацепление с зубцами 88, так что скользящая кнопка 80 зафиксирована. Кроме того, боковая кнопка 83 зафиксирована скользящей кнопкой 80,т.е. не может быть приведена в действие за пределы промежуточного положения, в котором зубцы 86 зацепляются с зубцами 89, и в котором соответствующий фиксирующий элемент, обозначенный ссылочной позицией 91, также зацепляется с соответствующей фиксирующей выемкой лотка. Нажатие боковой кнопки 84 отсоединяет зубцы 88 от зубцов 90 и высвобождает скользящую кнопку 80 (фиг. 18). Это также отсоединяет фиксирующий элемент детали 82, обозначенный ссылочной позицией 92, от соответствующей фиксирующей выемки лотка. Однако на данном этапе лоток остается зафиксированным фиксирующим элементом 91 детали 81, еще зацепляющимся с соответствующей фиксирующей выемкой лотка. Приведение в действие скользящей кнопки 80, в то время как боковая кнопка 84 приведена в действие,расфиксирует боковую кнопку 83, которая затем может быть выдавлена за пределы ее промежуточного положения до положения, в котором ее фиксирующий элемент 91 полностью отсоединен от соответствующей фиксирующей выемки лотка (фиг. 19). В конфигурации, в которой обе боковые кнопки 83, 84 находятся в их положениях приведения в действие, лоток расфиксирован и поэтому может быть выдвинут из корпуса. Таким образом, в данном третьем варианте осуществления, для того чтобы расфиксировать и выдвинуть лоток, пользователь должен выполнить четыре действия в определенном порядке. Это на одно действие больше, чем в первом и втором вариантах осуществления. Таким образом, недоступность для детей также улучшена. В модификации данного третьего варианта осуществления фиксирующий элемент 92 может быть нажат и лоток может быть зафиксирован только фиксирующим элементом 91. Во всех трех вариантах осуществления изобретения боковые нажимные кнопки 13, 50, 51, 83, 84 могут быть выполнены как одно целое с корпусом и могут быть выполнены в виде лапок, образованных посредством вырезов, выполненных в боковых стенках корпуса и гибко шарнирно прикрепленных к остальной части корпуса. Кроме того, корпус может иметь другую форму, отличающуюся от параллелепипеда, например цилиндрическую форму. Поскольку кнопки выполнены с возможностью приведения в действие независимо от лотка и являются частью соответствующих отдельных деталей, которые выполнены с возможностью перемещения друг относительно друга, обеспечивается большая гибкость в конструктивном исполнении контейнера. Контейнер для лекарственного средства в соответствии с изобретением может быть изготовлен из пластмассы. В качестве альтернативы, контейнер для лекарственного средства, его части и/или блистеры могут быть изготовлены из светоизлучающего материала. Необходимо понимать, что изобретение не ограничено контейнерами для лекарственного средства,хранящегося в блистерах. Лекарственное средство может свободно размещаться в лотке или другой емкости. В качестве альтернативы, лекарственное средство может храниться в блистерах, которые расположены в лотке или другой емкости без прикрепления. Можно также предположить возможность использования контейнера в соответствии с изобретением для хранения емкости с жидким лекарственным средством, такой как шприц. Контейнер для лекарственного средства настоящего изобретения предпочтительно используется для дозирования лекарственного средства, такого как таблетки, которое может быть не пригодным или может быть опасным для детей. Таким образом, контейнер для лекарственного средства наиболее предпочтительно используется для лекарств против рака, лекарств, оказывающих непосредственное токсичное действие, или лекарств, воздействующих на иммунную систему, таких как аналоги пурина, в частности кладрибин или его производные. Кладрибин является хлорсодержащим аналогом пурина, который рекомендуется применять для лечения множественного склероза (ЕР 626853) и рака. Настоящее изобретение описано выше только в качестве примера. Для специалиста будет очевидно,что модификации могут быть выполнены без отхода от формулы изобретения. В прилагаемой формуле изобретения ссылочные позиции в круглых скобках приведены для облегчения чтения. Однако данные ссылочные позиции не должны никоим образом рассматриваться как ограничивающие объем формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для доставки лекарственного средства, содержащий корпус (1; 40), имеющий открытый конец (5; 44),опору (7; 46), несущую лекарственное средство, причем упомянутая опора установлена с возможностью перемещения в корпусе (1; 40),первое фиксирующее средство (31, 32; 59, 60, 61, 62; 91, 92) для фиксации опоры (7; 46) в корпусе(1; 40) и для расфиксации опоры таким образом, что опора может быть выдвинута наружу из корпуса через открытый конец (5; 44), причем упомянутое первое фиксирующее средство содержит первый фиксирующий элемент (31; 59; 91), соединенный с корпусом (1; 40), и второй фиксирующий элемент (32; 61), соединенный с опорой (7; 46), причем упомянутые первый и второй фиксирующие элементы выполнены с возможностью зацепления друг с другом, и по меньшей мере одну кнопку (13; 50, 51; 83, 84), выполненную с возможностью приведения в действие, чтобы воздействовать на первое фиксирующее средство, причем упомянутая по меньшей мере одна кнопка представляет собой первую кнопку (13; 50; 83), выполненную с возможностью приведения в действие, чтобы расцеплять первый (31; 59; 91) и второй (32; 61) фиксирующие элементы,отличающийся тем, что дополнительно содержит второе фиксирующее средство (23, 30; 65, 69; 86, 89) для поддержки зацепления между первым (31; 59; 91) и вторым (32; 61) фиксирующими элементами и вторую кнопку (14; 52; 80), выполненную с возможностью приведения в действие, чтобы воздействовать на второе фиксирующее средство, обеспечивая расцепление первого (31; 59; 91) и второго (32; 61) фиксирующих элементов посредством приведения в действие первой кнопки (13; 50; 83). 2. Контейнер по п.1, отличающийся тем, что первая кнопка (13; 50; 83) выполнена с возможностью приведения в действие, чтобы воздействовать на первый фиксирующий элемент (31; 59; 91), расцепляя первый (31; 59; 91) и второй (32; 61) фиксирующие элементы. 3. Контейнер по п.2, отличающийся тем, что второе фиксирующее средство (23, 30; 65, 69; 86, 89) выполнено с возможностью блокировать первый фиксирующий элемент (31; 59; 91), когда совершается попытка привести в действие первую кнопку (13; 50; 83), в то время как вторая кнопка (14; 52; 80) находится в исходном положении. 4. Контейнер по любому из пп.1-3, отличающийся тем, что первая (13; 50; 83) и вторая (14; 52; 80) кнопки выполнены с возможностью приведения в действие в соответственных непараллельных направлениях. 5. Контейнер по любому из пп.1-4, отличающийся тем, что первая (13; 50; 83) и вторая (14; 52; 80) кнопки выполнены с возможностью приведения в действие независимо от опоры (7; 46). 6. Контейнер по любому из пп.1-5, отличающийся тем, что первая (13; 50; 83) и вторая (14; 52; 80) кнопки являются частями соответствующих отдельных деталей, которые выполнены с возможностью перемещения относительно друг друга. 7. Контейнер по любому из пп.1-6, отличающийся тем, что первой кнопкой (13; 50; 83) является нажимная кнопка, а второй кнопкой (14; 52; 80) является скользящая кнопка. 8. Контейнер по любому из пп.1-7, отличающийся тем, что второе фиксирующее средство содержит поверхность (23), соединенную с второй кнопкой (14), и упорный выступ (30), соединенный с первым фиксирующим элементом (31), причем упомянутая поверхность (23) выполнена с возможностью блокировать упомянутый упорный выступ (30), когда совершается попытка привести в действие первую кнопку (13), в то время как вторая кнопка (14) находится в исходном положении и при этом упомянутая поверхность (23) содержит отверстие (24), в которое входит упорный выступ (30), когда вторая кнопка (14) находится в положении приведения в действие, и первая кнопка (13) смещена в ее положение приведения в действие. 9. Контейнер по п.8, отличающийся тем, что упомянутая поверхность (23) дополнительно содержит упорный выступ (25), который блокируется упорным выступом (30), соединенным с первым фиксирующим элементом (31), когда первая кнопка (13) находится в промежуточном положении, в котором упорный выступ (30), соединенный с первым фиксирующим элементом (31), заблокирован упомянутой поверхностью (23), предотвращая приведение в действие второй кнопки (14). 10. Контейнер по любому из пп.1-7, отличающийся тем, что второе фиксирующее средство содержит первые зубцы (69), соединенные с второй кнопкой (52), и вторые зубцы (65), соединенные с первой кнопкой (50), причем вторые зубцы (65) выходят из зацепления с первыми зубцами (69), когда первая и вторая кнопки (50, 52) находятся в исходном положении, но входят в зацепление с первыми зубцами(69), когда совершается попытка привести в действие первую кнопку (50), в то время как вторая кнопка(52) находится в исходном положении, блокируя первую кнопку (50) в промежуточном положении, в котором первый фиксирующий элемент (59) еще входит в зацепление с вторым фиксирующим элементом (61), фиксируя вторую кнопку (52), при этом первые зубцы (69) не находятся на траектории вторых зубцов (65), когда вторая кнопка (52) находится в положении приведения в действие, таким образом,обеспечивая перемещение первой кнопки (50) из ее исходного положения в положение приведения в действие, в котором первый фиксирующий элемент (59) отсоединен от второго фиксирующего элемента(61). 11. Контейнер по любому из пп.1-10, отличающийся тем, что первая кнопка (13; 50; 83) расположена на боковой стенке (6; 45) корпуса (1; 40) и упомянутая по меньшей мере одна кнопка (13; 50, 51; 83,84) дополнительно содержит третью кнопку (13; 51; 84), расположенную на другой, противоположной боковой стенке (6; 45) корпуса (1; 40), причем первое фиксирующее средство (31, 32; 59, 60, 61, 62; 91,92) дополнительно содержит третий фиксирующий элемент (31; 60; 92), соединенный с корпусом (1; 40),и четвертый фиксирующий элемент (32; 62), соединенный с опорой (7; 46), причем упомянутый третий(31; 60; 92) и четвертый (32; 62) фиксирующие элементы выполнены с возможностью зацепления друг с другом, и при этом третья кнопка (13; 51; 84) выполнена с возможностью приведения в действие, чтобы расцеплять третий (31; 60; 92) и четвертый (32; 62) фиксирующие элементы. 12. Контейнер по п.11, отличающийся тем, что третья кнопка (13; 51; 84) выполнена с возможностью приведения в действие, чтобы воздействовать на третий фиксирующий элемент (31; 60; 92), чтобы расцеплять третий (31; 60; 92) и четвертый (32; 62) фиксирующие элементы. 13. Контейнер по п.11 или 12, отличающийся тем, что первая (13; 50; 83) и третья (13; 51; 84) кнопки выполнены с возможностью расфиксировать опору (7; 46) только тогда, когда они одновременно находятся в положении приведения в действие. 14. Контейнер по любому из пп.11-13, отличающийся дополнительным содержанием третьего фиксирующего элемента (23, 30; 66, 70) для поддержания зацепления между третьим (31; 60) и четвертым(32; 62) фиксирующими элементами и четвертой кнопки (14b; 52b), выполненной с возможностью приведения в действие, чтобы воздействовать на третье фиксирующее средство (23, 30; 66, 70), обеспечивая расцепление третьего (31; 60) и четвертого (32; 62) фиксирующих элементов в результате приведения в действие третьей кнопки (13; 51). 15. Контейнер по п.14, отличающийся тем, что третья кнопка (13; 51) выполнена с возможностью приведения в действие, чтобы воздействовать на третий фиксирующий элемент (31; 60), чтобы расцеплять третий (31; 60) и четвертый (32; 62) фиксирующие элементы, и третье фиксирующее средство (23; 30; 66, 70) выполнено с возможностью блокировать третий фиксирующий элемент (31; 60), когда совершается попытка привести в действие третью кнопку (13; 51), в то время как четвертая кнопка (14b; 52b) находится в исходном положении. 16. Контейнер по п.14 или 15, отличающийся тем, что первой (13; 50) и третьей (13; 51) кнопками и второй (14 а; 52 а) и четвертой (14b; 52b) кнопками являются скользящие кнопки. 17. Контейнер по п.16, отличающийся тем, что вторая (14 а; 52 а) и четвертая (14b; 52b) кнопки расположены на верхней стенке корпуса (1; 40). 18. Контейнер по любому из пп.14-17, отличающийся тем, что второе фиксирующее средство содержит первую поверхность (23), соединенную с второй кнопкой (14 а), и первый упорный выступ (30),соединенный с первым фиксирующим элементом (31), при этом первая поверхность (23) выполнена с возможностью блокировать первый упорный выступ (30), когда совершается попытка привести в действие первую кнопку (13), в то время как вторая кнопка (14 а) находится в исходном положении, причем первая поверхность (23) содержит отверстие (24), в которое входит первый упорный выступ (30), когда вторая кнопка (14 а) находится в положении приведения в действие и первая кнопка (13) смещена в ее положение приведения в действие, при этом третье фиксирующее средство содержит вторую поверхность (23), соединенную с четвертой кнопкой (14b), и второй упорный выступ (30), соединенный с третьим фиксирующим элементом (31), причем вторая поверхность (23) выполнена с возможностью блокировать второй упорный выступ (30), когда совершается попытка привести в действие третью кнопку(13), в то время как четвертая кнопка (14b) находится в исходном положении, и при этом вторая поверхность (23) содержит отверстие (24), в которое входит второй упорный выступ (30), когда четвертая кнопка (14b) находится в положении приведения в действие и третья кнопка (13) смещена в ее положение приведения в действие. 19. Контейнер по п.18, отличающийся тем, что первая поверхность (23) дополнительно содержит третий упорный выступ (25), который блокируется первым упорным выступом (30), когда первая кнопка(13) находится в промежуточном положении, в котором первый упорный выступ (30) заблокирован первой поверхностью (23), предотвращая приведение в действие второй кнопки (14 а), и при этом вторая поверхность (23) дополнительно содержит четвертый упорный выступ (25), который блокируется вторым упорным выступом (30), когда третья кнопка (13) находится в промежуточном положении, в котором второй упорный выступ (30) заблокирован второй поверхностью (23), предотвращая приведение в действие четвертой кнопки (14b). 20. Контейнер по любому из пп.14-17, отличающийся тем, что второе фиксирующее средство содержит первые зубцы (69), соединенные с второй кнопкой (52 а), и вторые зубцы (65), соединенные с первой кнопкой (50), причем вторые зубцы (65) выходят из зацепления с первыми зубцами (69), когда первая и вторая кнопки (50, 52 а) находятся в исходном положении, но входят в зацепление с первыми зубцами (69), когда совершается попытка привести в действие первую кнопку (50), в то время как вторая кнопка (52 а) находится в исходном положении, чтобы заблокировать первую кнопку (50) в промежуточном положении, в котором первый фиксирующий элемент (59) еще зацепляется с вторым фиксирующим элементом (61), фиксируя вторую кнопку (52 а), причем первые зубцы (69) не находятся на траектории вторых зубцов (65), когда вторая кнопка (52 а) находится в положении приведения в действие, таким образом обеспечивая перемещение первой кнопки (50) из ее исходного положения в положение приведения в действие, в котором первый фиксирующий элемент (59) отсоединен от второго фиксирующего элемента (61), при этом третье фиксирующее средство содержит третьи зубцы (70), соединенные с четвертой кнопкой (52b), и четвертые зубцы (66), соединенные с третьей кнопкой (51), причем четвертые зубцы(66) выходят из зацепления с третьими зубцами (70), когда третья и четвертая кнопки (51, 52b) находятся в исходном положении, но входят в зацепление с третьими зубцами (70), когда совершается попытка привести в действие третью кнопку (51), в то время как четвертая кнопка (52b) находится в исходном положении, чтобы заблокировать третью кнопку (51) в промежуточном положении, в котором третий фиксирующий элемент (60) еще зацепляется с четвертым фиксирующим элементом (62), фиксируя четвертую кнопку (52b), и при этом третьи зубцы (70) не находятся на траектории четвертых зубцов (66),когда четвертая кнопка (52b) находится в положении приведения в действие, таким образом обеспечивая перемещение третьей кнопки (51) из ее исходного положения в положение приведения в действие, в котором третий фиксирующий элемент (60) отсоединен от четвертого фиксирующего элемента (62). 21. Контейнер по любому из пп.14-20, отличающийся тем, что второй и четвертой кнопками является одна и та же кнопка (14; 52). 22. Контейнер по любому из пп.1-10, отличающийся дополнительным содержанием третьего фиксирующего средства (88, 90) для фиксации второго фиксирующего средства (89) и третьей кнопки (84),выполненной с возможностью приведения в действие, чтобы воздействовать на третье фиксирующее средство (88, 90), чтобы расфиксировать второе фиксирующее средство (89) и обеспечить воздействие на второе фиксирующее средство (89) в результате приведения в действие второй кнопки (80). 23. Контейнер по п.22, отличающийся тем, что третье фиксирующее средство (88, 90) содержит третий фиксирующий элемент (90), соединенный с вторым фиксирующим средством (89), и четвертый фиксирующий элемент (88), соединенный с третьей кнопкой (84), и тем, что данные третий и четвертый фиксирующие элементы (88, 90) входят в зацепление друг с другом, когда вторая и третья кнопки (80,84) находятся в исходном положении, и могут отсоединяться друг от друга в результате приведения в действие третьей кнопки (84). 24. Контейнер по п.23, отличающийся тем, что третий и четвертый фиксирующие элементы (88, 90),каждый, содержат зубцы. 25. Контейнер по любому из пп.22-24, отличающийся тем, что первая и третья кнопки (83, 84) расположены на боковых стенках корпуса, а вторая кнопка (80) расположена на верхней стенке корпуса. 26. Контейнер по любому из пп.22-25, отличающийся тем, что первой и третьей кнопками (83, 84) являются нажимные кнопки, а второй кнопкой (80) является скользящая кнопка. 27. Контейнер по любому из пп. 22-26, отличающийся тем, что первое фиксирующее средство дополнительно содержит пятый фиксирующий элемент (92), соединенный с корпусом, и шестой фиксирующий элемент, соединенный с опорой, и третья кнопка (84) выполнена с возможностью также расцеп- 13018023 лять пятый и шестой фиксирующие элементы, когда приводится в действие. 28. Контейнер по п.27, отличающийся тем, что третья кнопка (84) выполнена с возможностью воздействовать на пятый фиксирующий элемент (92), когда приводится в действие, чтобы расцеплять пятый и шестой фиксирующие элементы. 29. Контейнер по любому из пп.1-28, отличающийся тем, что упомянутые кнопки (13, 14; 50, 51, 52; 80, 83, 84), каждая, подвергаются воздействию упругого средства (21, 28; 55, 56, 68) возврата. 30. Контейнер по любому из пп.1-29, отличающийся тем, что упомянутые кнопки (13, 14; 50, 51, 52; 80, 83, 84), каждая, выполнены с возможностью приведения в действие независимо от опоры (7; 46). 31. Контейнер по любому из пп.1-30, отличающийся тем, что упомянутые кнопки (13, 14; 50, 51, 52; 80, 83, 84) являются частями соответственных отдельных деталей, которые выполнены с возможностью перемещения относительно друг друга. 32. Контейнер по любому из пп.1-31, отличающийся дополнительным содержанием колпачка (9; 49), соединенного с опорой (7; 46), и который закрывает открытый конец (5; 44) корпуса (1; 40), когда опора (7; 46) находится в своем зафиксированном положении. 33. Контейнер по любому из пп.1-32, отличающийся тем, что опора (7; 46) поддерживает по меньшей мере одну блистерную карту (10), содержащую упомянутое лекарственное средство. 34. Контейнер по п.33, отличающийся тем, что блистеры (8) упомянутой по меньшей мере одной блистерной карты (10) полностью заключены в корпусе (1; 40), когда опора (7; 46) находится в своем зафиксированном положении. 35. Контейнер по п.33 или 34, отличающийся тем, что опора (7; 46) поддерживает несколько отдельных блистерных карт (10), содержащих упомянутое лекарственное средство и расположенных рядом. 36. Контейнер по любому из пп.1-35, отличающийся тем, что лекарственное средство имеет форму капсул или таблеток. 37. Контейнер по п.36, отличающийся тем, что он содержит четное количество таблеток. 38. Контейнер по любому из пп.1-37, отличающийсятем, что он содержит от 2 до 14 таблеток,предпочтительно от 6 до 10 таблеток, наиболее предпочтительно 10 таблеток. 39. Контейнер по любому из пп.1-38, отличающийся тем, что упомянутое лекарственное средство содержит лекарство для лечения рака, лекарство, оказывающее непосредственное токсичное действие,или лекарство, воздействующее на иммунную систему. 40. Контейнер по п.39, отличающийся тем, что упомянутое лекарственное средство представляет собой кладрибин или его производные. 41. Контейнер по любому из пп.1-40, отличающийся тем, что он имеет размер бумажника. 42. Контейнер по любому из пп.1-40, отличающийся тем, что он имеет длину в пределах от 119 до 222 мм, ширину в пределах от 52 до 98 мм и толщину в пределах от 10 до 21 мм. 43. Комплект, содержащий отдельно контейнер по любому из пп.1-42 и лекарственное средство. 44. Комплект по п.43, отличающийся дополнительным содержанием описания, содержащего информацию о том, как обращаться с контейнером и о приеме и дозировании лекарственного средства. 45. Способ открытия контейнера по п.21, отличающийся тем, что согласно способу удерживают корпус (1, 40),приводят в действие вторую кнопку (14; 52),приводят в действие первую (13; 50) и третью (13; 51) кнопки, в то время как вторая кнопка (14; 52) находится в ее положении приведения в действие, и вытягивают опору (7; 46), в то время как первая (13; 50) и третья (13; 51) кнопки находятся в их положении приведения в действие. 46. Способ открытия контейнера по любому из пп.22-28, отличающийся тем, что согласно способу удерживают корпус,приводят в действие третью кнопку (84), вторую кнопку (80) и первую кнопку (83) и вытягивают опору, в то время как первая и третья кнопки (83, 84) находятся в их положении приведения в действие.
