Система и способ многоточечной цифровой передачи данных по электрической сети

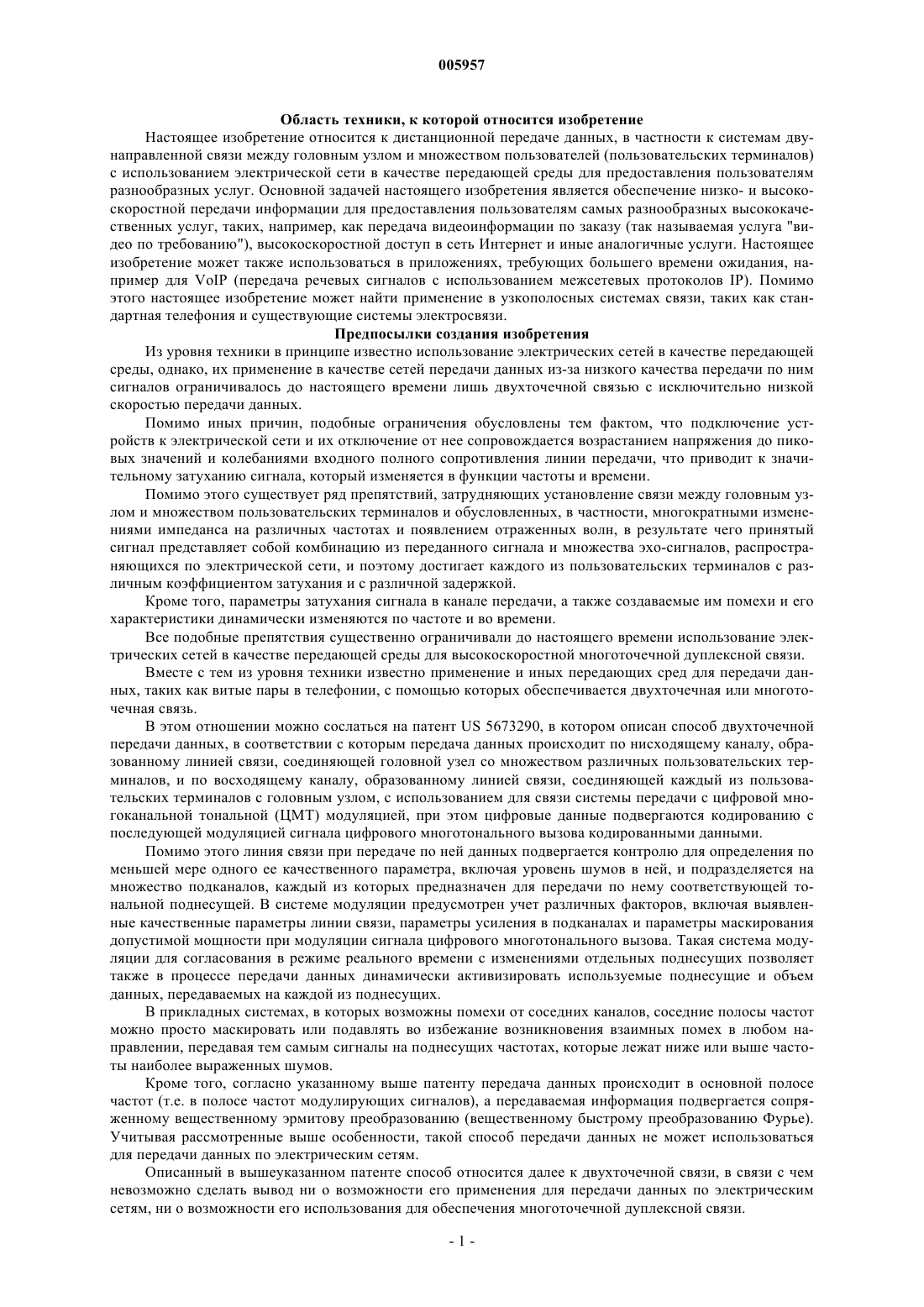

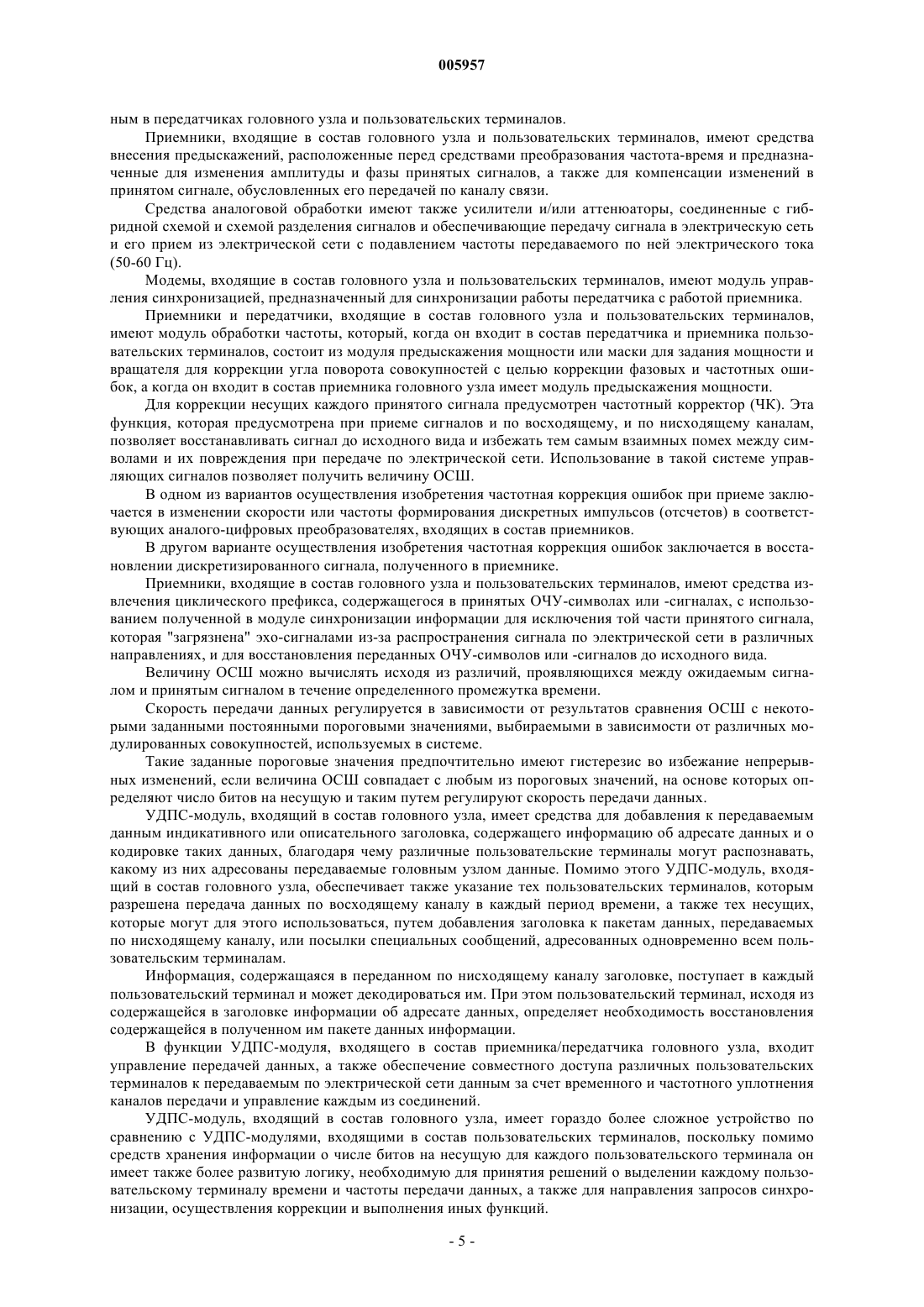

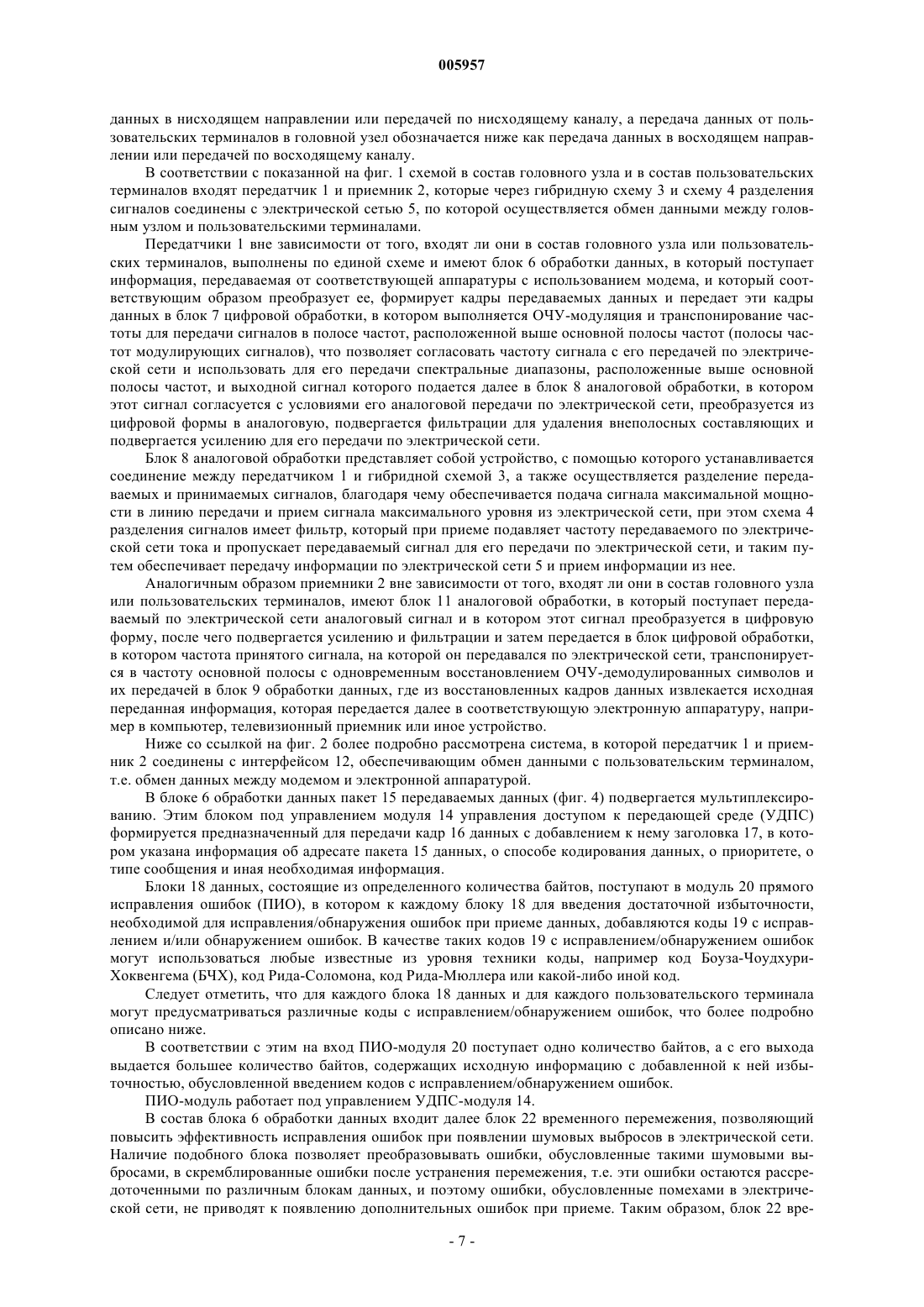

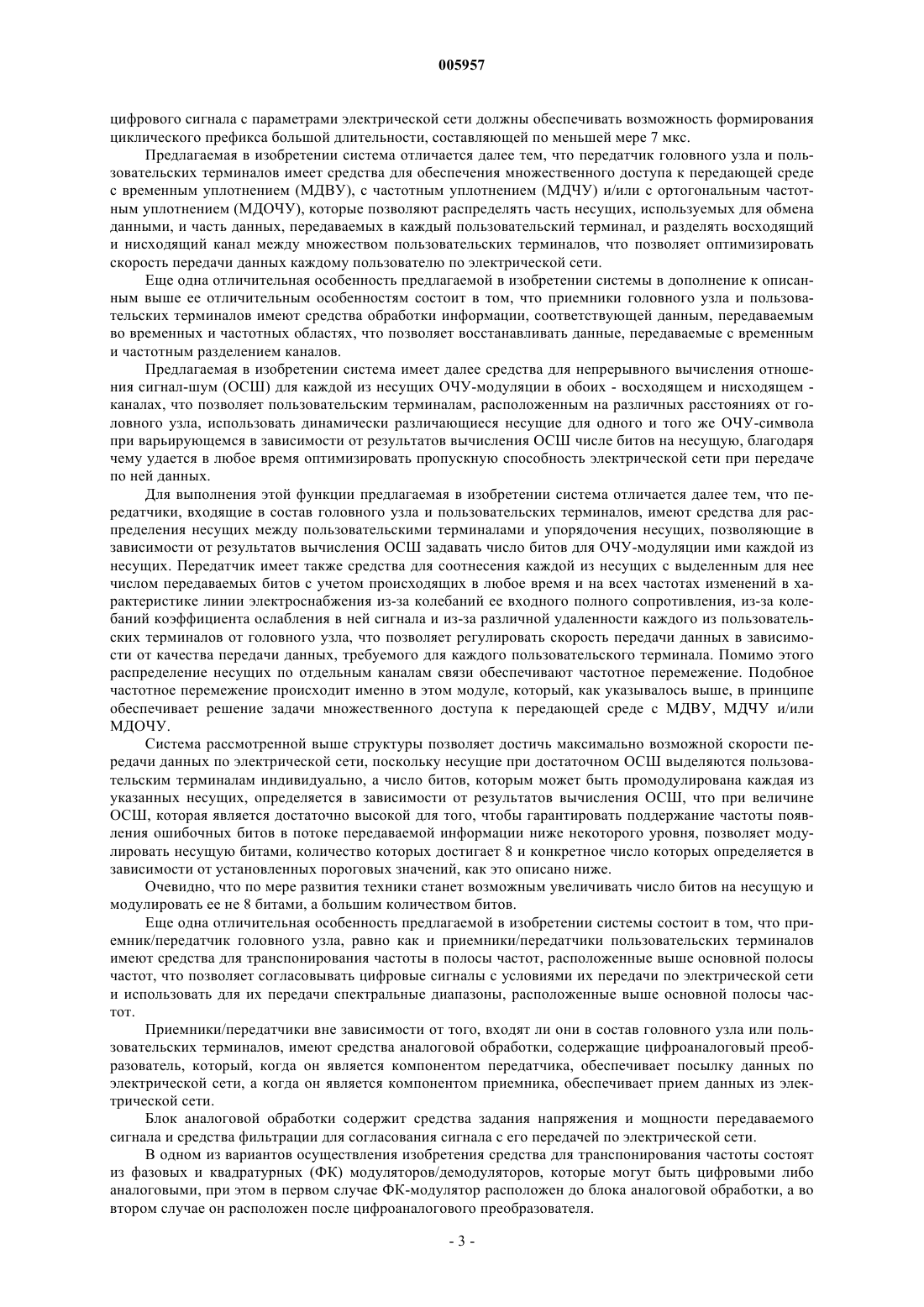

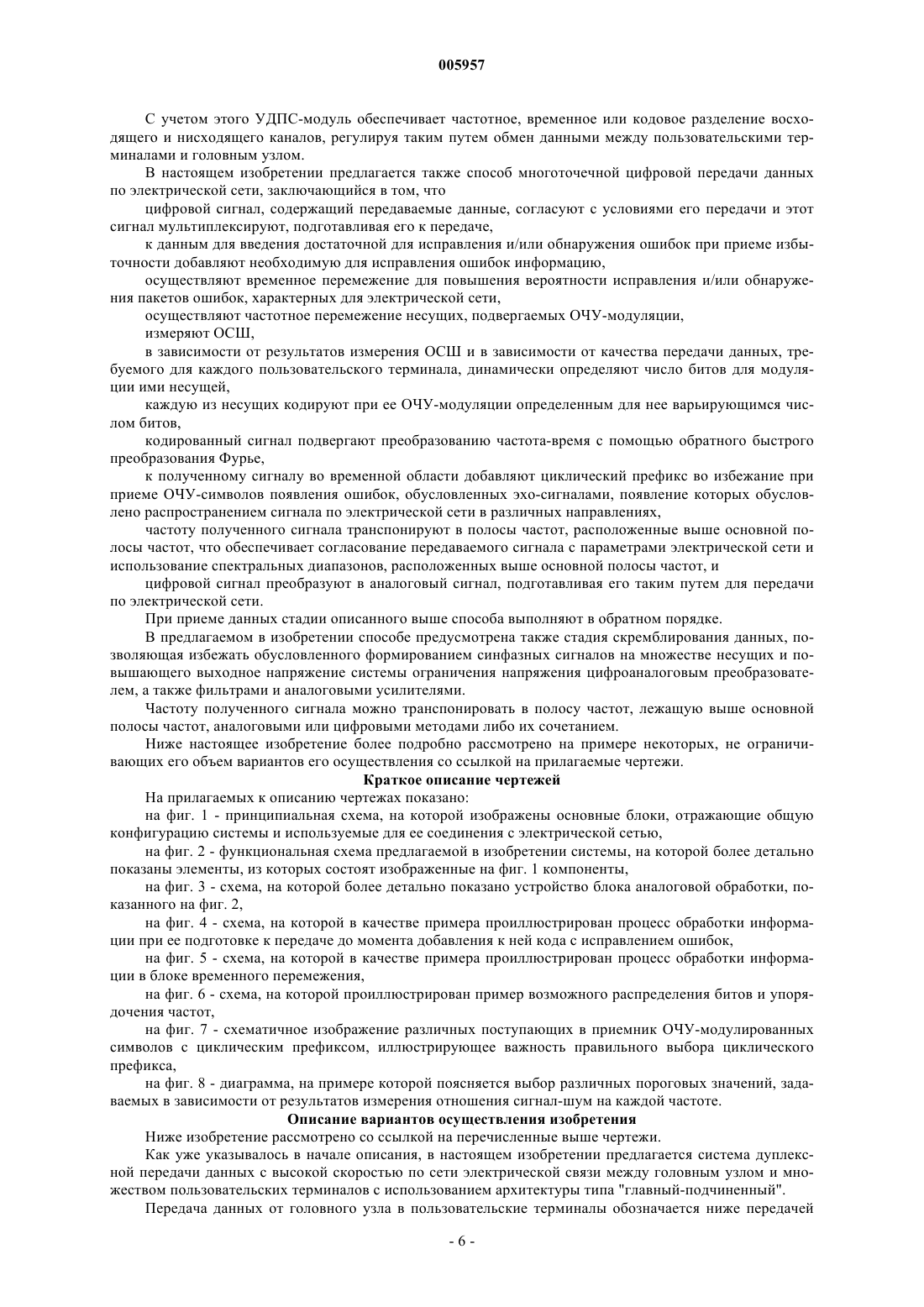

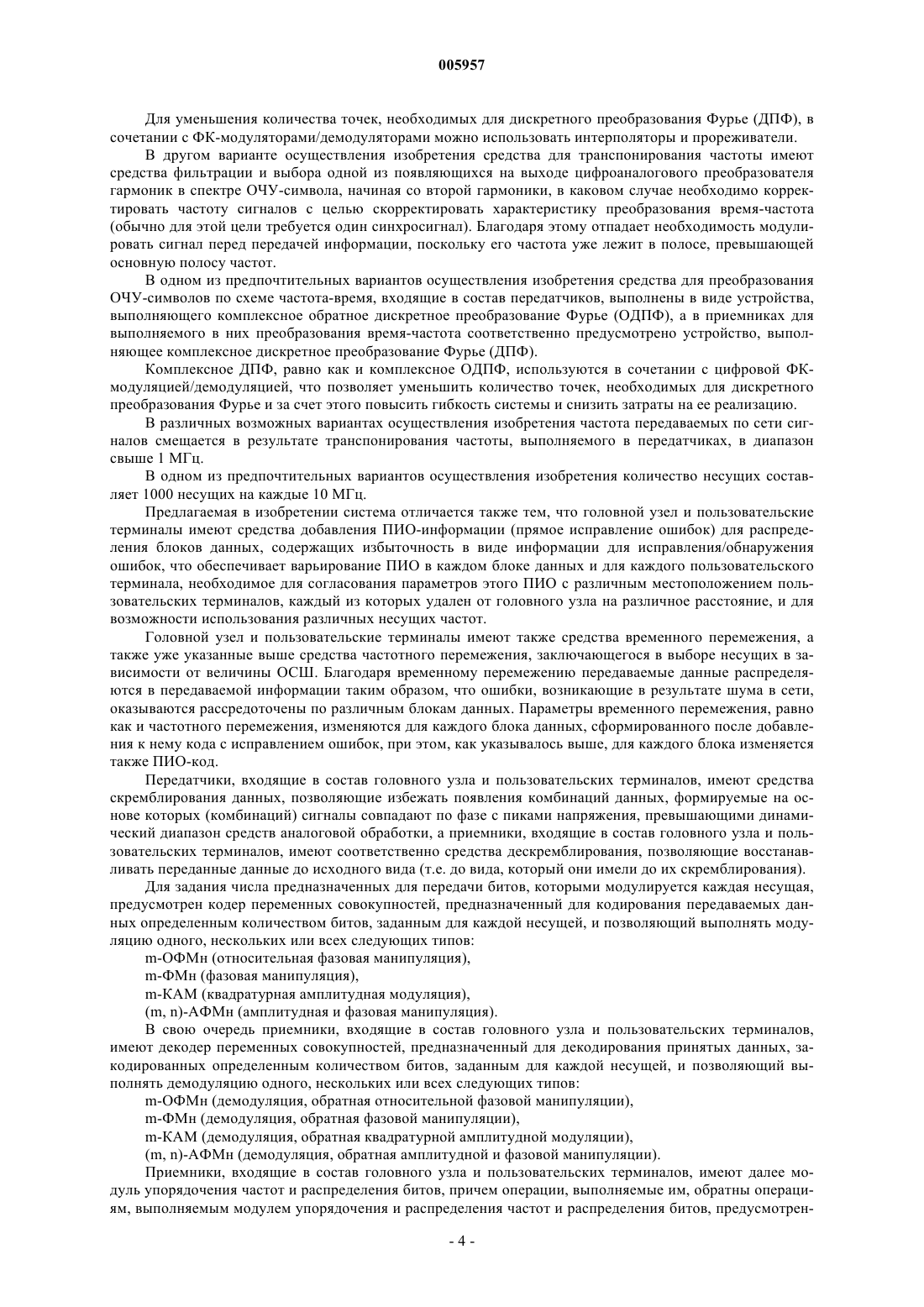

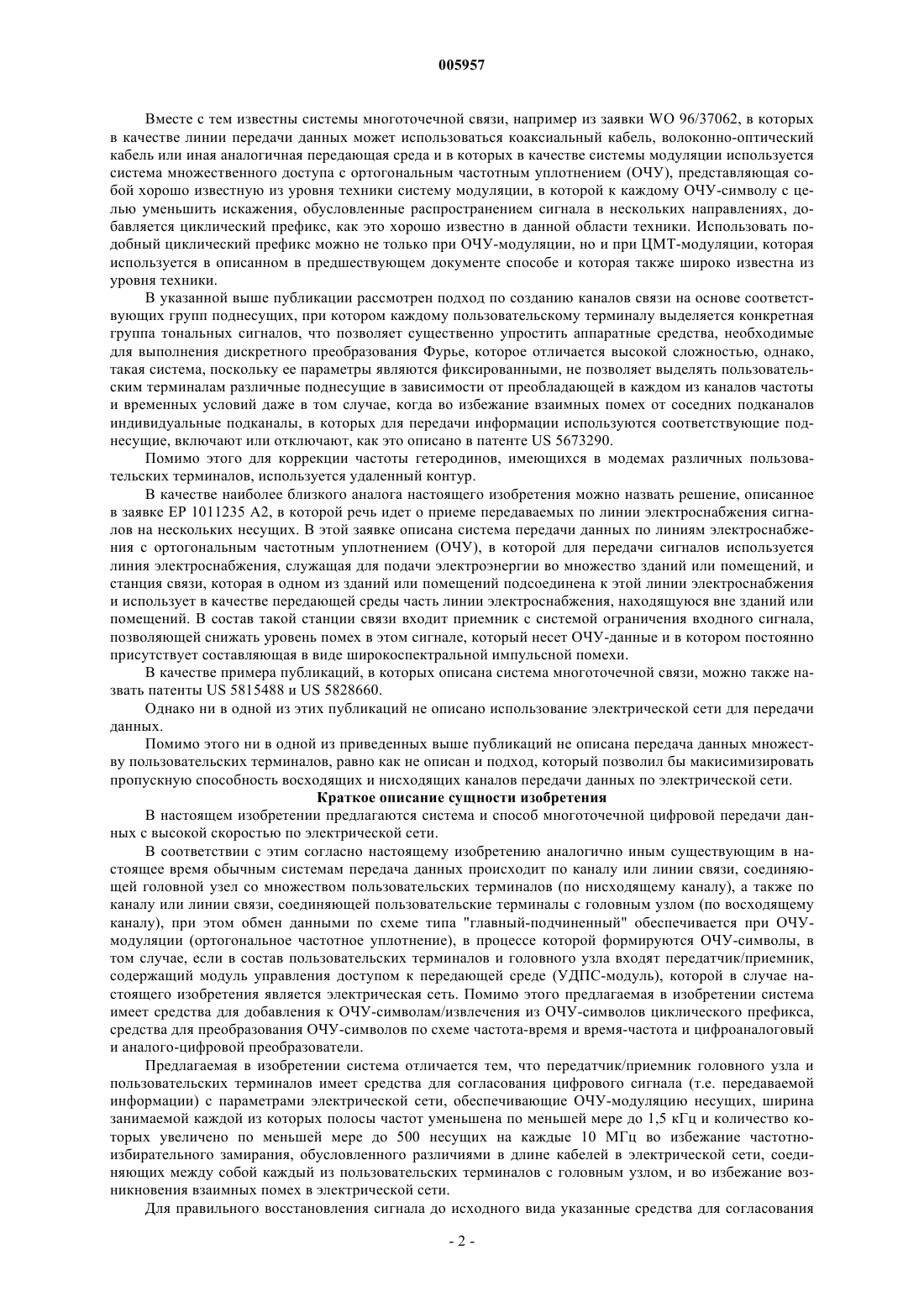

005957 Область техники, к которой относится изобретение Настоящее изобретение относится к дистанционной передаче данных, в частности к системам двунаправленной связи между головным узлом и множеством пользователей (пользовательских терминалов) с использованием электрической сети в качестве передающей среды для предоставления пользователям разнообразных услуг. Основной задачей настоящего изобретения является обеспечение низко- и высокоскоростной передачи информации для предоставления пользователям самых разнообразных высококачественных услуг, таких, например, как передача видеоинформации по заказу (так называемая услуга "видео по требованию"), высокоскоростной доступ в сеть Интернет и иные аналогичные услуги. Настоящее изобретение может также использоваться в приложениях, требующих большего времени ожидания, например для VoIP (передача речевых сигналов с использованием межсетевых протоколов IP). Помимо этого настоящее изобретение может найти применение в узкополосных системах связи, таких как стандартная телефония и существующие системы электросвязи. Предпосылки создания изобретения Из уровня техники в принципе известно использование электрических сетей в качестве передающей среды, однако, их применение в качестве сетей передачи данных из-за низкого качества передачи по ним сигналов ограничивалось до настоящего времени лишь двухточечной связью с исключительно низкой скоростью передачи данных. Помимо иных причин, подобные ограничения обусловлены тем фактом, что подключение устройств к электрической сети и их отключение от нее сопровождается возрастанием напряжения до пиковых значений и колебаниями входного полного сопротивления линии передачи, что приводит к значительному затуханию сигнала, который изменяется в функции частоты и времени. Помимо этого существует ряд препятствий, затрудняющих установление связи между головным узлом и множеством пользовательских терминалов и обусловленных, в частности, многократными изменениями импеданса на различных частотах и появлением отраженных волн, в результате чего принятый сигнал представляет собой комбинацию из переданного сигнала и множества эхо-сигналов, распространяющихся по электрической сети, и поэтому достигает каждого из пользовательских терминалов с различным коэффициентом затухания и с различной задержкой. Кроме того, параметры затухания сигнала в канале передачи, а также создаваемые им помехи и его характеристики динамически изменяются по частоте и во времени. Все подобные препятствия существенно ограничивали до настоящего времени использование электрических сетей в качестве передающей среды для высокоскоростной многоточечной дуплексной связи. Вместе с тем из уровня техники известно применение и иных передающих сред для передачи данных, таких как витые пары в телефонии, с помощью которых обеспечивается двухточечная или многоточечная связь. В этом отношении можно сослаться на патент US 5673290, в котором описан способ двухточечной передачи данных, в соответствии с которым передача данных происходит по нисходящему каналу, образованному линией связи, соединяющей головной узел со множеством различных пользовательских терминалов, и по восходящему каналу, образованному линией связи, соединяющей каждый из пользовательских терминалов с головным узлом, с использованием для связи системы передачи с цифровой многоканальной тональной (ЦМТ) модуляцией, при этом цифровые данные подвергаются кодированию с последующей модуляцией сигнала цифрового многотонального вызова кодированными данными. Помимо этого линия связи при передаче по ней данных подвергается контролю для определения по меньшей мере одного ее качественного параметра, включая уровень шумов в ней, и подразделяется на множество подканалов, каждый из которых предназначен для передачи по нему соответствующей тональной поднесущей. В системе модуляции предусмотрен учет различных факторов, включая выявленные качественные параметры линии связи, параметры усиления в подканалах и параметры маскирования допустимой мощности при модуляции сигнала цифрового многотонального вызова. Такая система модуляции для согласования в режиме реального времени с изменениями отдельных поднесущих позволяет также в процессе передачи данных динамически активизировать используемые поднесущие и объем данных, передаваемых на каждой из поднесущих. В прикладных системах, в которых возможны помехи от соседних каналов, соседние полосы частот можно просто маскировать или подавлять во избежание возникновения взаимных помех в любом направлении, передавая тем самым сигналы на поднесущих частотах, которые лежат ниже или выше частоты наиболее выраженных шумов. Кроме того, согласно указанному выше патенту передача данных происходит в основной полосе частот (т.е. в полосе частот модулирующих сигналов), а передаваемая информация подвергается сопряженному вещественному эрмитову преобразованию (вещественному быстрому преобразованию Фурье). Учитывая рассмотренные выше особенности, такой способ передачи данных не может использоваться для передачи данных по электрическим сетям. Описанный в вышеуказанном патенте способ относится далее к двухточечной связи, в связи с чем невозможно сделать вывод ни о возможности его применения для передачи данных по электрическим сетям, ни о возможности его использования для обеспечения многоточечной дуплексной связи.-1 005957 Вместе с тем известны системы многоточечной связи, например из заявки WO 96/37062, в которых в качестве линии передачи данных может использоваться коаксиальный кабель, волоконно-оптический кабель или иная аналогичная передающая среда и в которых в качестве системы модуляции используется система множественного доступа с ортогональным частотным уплотнением (ОЧУ), представляющая собой хорошо известную из уровня техники систему модуляции, в которой к каждому ОЧУ-символу с целью уменьшить искажения, обусловленные распространением сигнала в нескольких направлениях, добавляется циклический префикс, как это хорошо известно в данной области техники. Использовать подобный циклический префикс можно не только при ОЧУ-модуляции, но и при ЦМТ-модуляции, которая используется в описанном в предшествующем документе способе и которая также широко известна из уровня техники. В указанной выше публикации рассмотрен подход по созданию каналов связи на основе соответствующих групп поднесущих, при котором каждому пользовательскому терминалу выделяется конкретная группа тональных сигналов, что позволяет существенно упростить аппаратные средства, необходимые для выполнения дискретного преобразования Фурье, которое отличается высокой сложностью, однако,такая система, поскольку ее параметры являются фиксированными, не позволяет выделять пользовательским терминалам различные поднесущие в зависимости от преобладающей в каждом из каналов частоты и временных условий даже в том случае, когда во избежание взаимных помех от соседних подканалов индивидуальные подканалы, в которых для передачи информации используются соответствующие поднесущие, включают или отключают, как это описано в патенте US 5673290. Помимо этого для коррекции частоты гетеродинов, имеющихся в модемах различных пользовательских терминалов, используется удаленный контур. В качестве наиболее близкого аналога настоящего изобретения можно назвать решение, описанное в заявке ЕР 1011235 А 2, в которой речь идет о приеме передаваемых по линии электроснабжения сигналов на нескольких несущих. В этой заявке описана система передачи данных по линиям электроснабжения с ортогональным частотным уплотнением (ОЧУ), в которой для передачи сигналов используется линия электроснабжения, служащая для подачи электроэнергии во множество зданий или помещений, и станция связи, которая в одном из зданий или помещений подсоединена к этой линии электроснабжения и использует в качестве передающей среды часть линии электроснабжения, находящуюся вне зданий или помещений. В состав такой станции связи входит приемник с системой ограничения входного сигнала,позволяющей снижать уровень помех в этом сигнале, который несет ОЧУ-данные и в котором постоянно присутствует составляющая в виде широкоспектральной импульсной помехи. В качестве примера публикаций, в которых описана система многоточечной связи, можно также назвать патенты US 5815488 и US 5828660. Однако ни в одной из этих публикаций не описано использование электрической сети для передачи данных. Помимо этого ни в одной из приведенных выше публикаций не описана передача данных множеству пользовательских терминалов, равно как не описан и подход, который позволил бы макисимизировать пропускную способность восходящих и нисходящих каналов передачи данных по электрической сети. Краткое описание сущности изобретения В настоящем изобретении предлагаются система и способ многоточечной цифровой передачи данных с высокой скоростью по электрической сети. В соответствии с этим согласно настоящему изобретению аналогично иным существующим в настоящее время обычным системам передача данных происходит по каналу или линии связи, соединяющей головной узел со множеством пользовательских терминалов (по нисходящему каналу), а также по каналу или линии связи, соединяющей пользовательские терминалы с головным узлом (по восходящему каналу), при этом обмен данными по схеме типа "главный-подчиненный" обеспечивается при ОЧУмодуляции (ортогональное частотное уплотнение), в процессе которой формируются ОЧУ-символы, в том случае, если в состав пользовательских терминалов и головного узла входят передатчик/приемник,содержащий модуль управления доступом к передающей среде (УДПС-модуль), которой в случае настоящего изобретения является электрическая сеть. Помимо этого предлагаемая в изобретении система имеет средства для добавления к ОЧУ-символам/извлечения из ОЧУ-символов циклического префикса,средства для преобразования ОЧУ-символов по схеме частота-время и время-частота и цифроаналоговый и аналого-цифровой преобразователи. Предлагаемая в изобретении система отличается тем, что передатчик/приемник головного узла и пользовательских терминалов имеет средства для согласования цифрового сигнала (т.е. передаваемой информации) с параметрами электрической сети, обеспечивающие ОЧУ-модуляцию несущих, ширина занимаемой каждой из которых полосы частот уменьшена по меньшей мере до 1,5 кГц и количество которых увеличено по меньшей мере до 500 несущих на каждые 10 МГц во избежание частотноизбирательного замирания, обусловленного различиями в длине кабелей в электрической сети, соединяющих между собой каждый из пользовательских терминалов с головным узлом, и во избежание возникновения взаимных помех в электрической сети. Для правильного восстановления сигнала до исходного вида указанные средства для согласования-2 005957 цифрового сигнала с параметрами электрической сети должны обеспечивать возможность формирования циклического префикса большой длительности, составляющей по меньшей мере 7 мкс. Предлагаемая в изобретении система отличается далее тем, что передатчик головного узла и пользовательских терминалов имеет средства для обеспечения множественного доступа к передающей среде с временным уплотнением (МДВУ), с частотным уплотнением (МДЧУ) и/или с ортогональным частотным уплотнением (МДОЧУ), которые позволяют распределять часть несущих, используемых для обмена данными, и часть данных, передаваемых в каждый пользовательский терминал, и разделять восходящий и нисходящий канал между множеством пользовательских терминалов, что позволяет оптимизировать скорость передачи данных каждому пользователю по электрической сети. Еще одна отличительная особенность предлагаемой в изобретении системы в дополнение к описанным выше ее отличительным особенностям состоит в том, что приемники головного узла и пользовательских терминалов имеют средства обработки информации, соответствующей данным, передаваемым во временных и частотных областях, что позволяет восстанавливать данные, передаваемые с временным и частотным разделением каналов. Предлагаемая в изобретении система имеет далее средства для непрерывного вычисления отношения сигнал-шум (ОСШ) для каждой из несущих ОЧУ-модуляции в обоих - восходящем и нисходящем каналах, что позволяет пользовательским терминалам, расположенным на различных расстояниях от головного узла, использовать динамически различающиеся несущие для одного и того же ОЧУ-символа при варьирующемся в зависимости от результатов вычисления ОСШ числе битов на несущую, благодаря чему удается в любое время оптимизировать пропускную способность электрической сети при передаче по ней данных. Для выполнения этой функции предлагаемая в изобретении система отличается далее тем, что передатчики, входящие в состав головного узла и пользовательских терминалов, имеют средства для распределения несущих между пользовательскими терминалами и упорядочения несущих, позволяющие в зависимости от результатов вычисления ОСШ задавать число битов для ОЧУ-модуляции ими каждой из несущих. Передатчик имеет также средства для соотнесения каждой из несущих с выделенным для нее числом передаваемых битов с учетом происходящих в любое время и на всех частотах изменений в характеристике линии электроснабжения из-за колебаний ее входного полного сопротивления, из-за колебаний коэффициента ослабления в ней сигнала и из-за различной удаленности каждого из пользовательских терминалов от головного узла, что позволяет регулировать скорость передачи данных в зависимости от качества передачи данных, требуемого для каждого пользовательского терминала. Помимо этого распределение несущих по отдельным каналам связи обеспечивают частотное перемежение. Подобное частотное перемежение происходит именно в этом модуле, который, как указывалось выше, в принципе обеспечивает решение задачи множественного доступа к передающей среде с МДВУ, МДЧУ и/или МДОЧУ. Система рассмотренной выше структуры позволяет достичь максимально возможной скорости передачи данных по электрической сети, поскольку несущие при достаточном ОСШ выделяются пользовательским терминалам индивидуально, а число битов, которым может быть промодулирована каждая из указанных несущих, определяется в зависимости от результатов вычисления ОСШ, что при величине ОСШ, которая является достаточно высокой для того, чтобы гарантировать поддержание частоты появления ошибочных битов в потоке передаваемой информации ниже некоторого уровня, позволяет модулировать несущую битами, количество которых достигает 8 и конкретное число которых определяется в зависимости от установленных пороговых значений, как это описано ниже. Очевидно, что по мере развития техники станет возможным увеличивать число битов на несущую и модулировать ее не 8 битами, а большим количеством битов. Еще одна отличительная особенность предлагаемой в изобретении системы состоит в том, что приемник/передатчик головного узла, равно как и приемники/передатчики пользовательских терминалов имеют средства для транспонирования частоты в полосы частот, расположенные выше основной полосы частот, что позволяет согласовывать цифровые сигналы с условиями их передачи по электрической сети и использовать для их передачи спектральные диапазоны, расположенные выше основной полосы частот. Приемники/передатчики вне зависимости от того, входят ли они в состав головного узла или пользовательских терминалов, имеют средства аналоговой обработки, содержащие цифроаналоговый преобразователь, который, когда он является компонентом передатчика, обеспечивает посылку данных по электрической сети, а когда он является компонентом приемника, обеспечивает прием данных из электрической сети. Блок аналоговой обработки содержит средства задания напряжения и мощности передаваемого сигнала и средства фильтрации для согласования сигнала с его передачей по электрической сети. В одном из вариантов осуществления изобретения средства для транспонирования частоты состоят из фазовых и квадратурных (ФК) модуляторов/демодуляторов, которые могут быть цифровыми либо аналоговыми, при этом в первом случае ФК-модулятор расположен до блока аналоговой обработки, а во втором случае он расположен после цифроаналогового преобразователя.-3 005957 Для уменьшения количества точек, необходимых для дискретного преобразования Фурье (ДПФ), в сочетании с ФК-модуляторами/демодуляторами можно использовать интерполяторы и прореживатели. В другом варианте осуществления изобретения средства для транспонирования частоты имеют средства фильтрации и выбора одной из появляющихся на выходе цифроаналогового преобразователя гармоник в спектре ОЧУ-символа, начиная со второй гармоники, в каковом случае необходимо корректировать частоту сигналов с целью скорректировать характеристику преобразования время-частота(обычно для этой цели требуется один синхросигнал). Благодаря этому отпадает необходимость модулировать сигнал перед передачей информации, поскольку его частота уже лежит в полосе, превышающей основную полосу частот. В одном из предпочтительных вариантов осуществления изобретения средства для преобразования ОЧУ-символов по схеме частота-время, входящие в состав передатчиков, выполнены в виде устройства,выполняющего комплексное обратное дискретное преобразование Фурье (ОДПФ), а в приемниках для выполняемого в них преобразования время-частота соответственно предусмотрено устройство, выполняющее комплексное дискретное преобразование Фурье (ДПФ). Комплексное ДПФ, равно как и комплексное ОДПФ, используются в сочетании с цифровой ФКмодуляцией/демодуляцией, что позволяет уменьшить количество точек, необходимых для дискретного преобразования Фурье и за счет этого повысить гибкость системы и снизить затраты на ее реализацию. В различных возможных вариантах осуществления изобретения частота передаваемых по сети сигналов смещается в результате транспонирования частоты, выполняемого в передатчиках, в диапазон свыше 1 МГц. В одном из предпочтительных вариантов осуществления изобретения количество несущих составляет 1000 несущих на каждые 10 МГц. Предлагаемая в изобретении система отличается также тем, что головной узел и пользовательские терминалы имеют средства добавления ПИО-информации (прямое исправление ошибок) для распределения блоков данных, содержащих избыточность в виде информации для исправления/обнаружения ошибок, что обеспечивает варьирование ПИО в каждом блоке данных и для каждого пользовательского терминала, необходимое для согласования параметров этого ПИО с различным местоположением пользовательских терминалов, каждый из которых удален от головного узла на различное расстояние, и для возможности использования различных несущих частот. Головной узел и пользовательские терминалы имеют также средства временного перемежения, а также уже указанные выше средства частотного перемежения, заключающегося в выборе несущих в зависимости от величины ОСШ. Благодаря временному перемежению передаваемые данные распределяются в передаваемой информации таким образом, что ошибки, возникающие в результате шума в сети,оказываются рассредоточены по различным блокам данных. Параметры временного перемежения, равно как и частотного перемежения, изменяются для каждого блока данных, сформированного после добавления к нему кода с исправлением ошибок, при этом, как указывалось выше, для каждого блока изменяется также ПИО-код. Передатчики, входящие в состав головного узла и пользовательских терминалов, имеют средства скремблирования данных, позволяющие избежать появления комбинаций данных, формируемые на основе которых (комбинаций) сигналы совпадают по фазе с пиками напряжения, превышающими динамический диапазон средств аналоговой обработки, а приемники, входящие в состав головного узла и пользовательских терминалов, имеют соответственно средства дескремблирования, позволяющие восстанавливать переданные данные до исходного вида (т.е. до вида, который они имели до их скремблирования). Для задания числа предназначенных для передачи битов, которыми модулируется каждая несущая,предусмотрен кодер переменных совокупностей, предназначенный для кодирования передаваемых данных определенным количеством битов, заданным для каждой несущей, и позволяющий выполнять модуляцию одного, нескольких или всех следующих типов:m-ОФМн (относительная фазовая манипуляция),m-ФМн (фазовая манипуляция),m-КАМ (квадратурная амплитудная модуляция),(m, n)-АФМн (амплитудная и фазовая манипуляция). В свою очередь приемники, входящие в состав головного узла и пользовательских терминалов,имеют декодер переменных совокупностей, предназначенный для декодирования принятых данных, закодированных определенным количеством битов, заданным для каждой несущей, и позволяющий выполнять демодуляцию одного, нескольких или всех следующих типов:m-ОФМн (демодуляция, обратная относительной фазовой манипуляции),m-ФМн (демодуляция, обратная фазовой манипуляции),m-КАМ (демодуляция, обратная квадратурной амплитудной модуляции),(m, n)-АФМн (демодуляция, обратная амплитудной и фазовой манипуляции). Приемники, входящие в состав головного узла и пользовательских терминалов, имеют далее модуль упорядочения частот и распределения битов, причем операции, выполняемые им, обратны операциям, выполняемым модулем упорядочения и распределения частот и распределения битов, предусмотрен-4 005957 ным в передатчиках головного узла и пользовательских терминалов. Приемники, входящие в состав головного узла и пользовательских терминалов, имеют средства внесения предыскажений, расположенные перед средствами преобразования частота-время и предназначенные для изменения амплитуды и фазы принятых сигналов, а также для компенсации изменений в принятом сигнале, обусловленных его передачей по каналу связи. Средства аналоговой обработки имеют также усилители и/или аттенюаторы, соединенные с гибридной схемой и схемой разделения сигналов и обеспечивающие передачу сигнала в электрическую сеть и его прием из электрической сети с подавлением частоты передаваемого по ней электрического тока(50-60 Гц). Модемы, входящие в состав головного узла и пользовательских терминалов, имеют модуль управления синхронизацией, предназначенный для синхронизации работы передатчика с работой приемника. Приемники и передатчики, входящие в состав головного узла и пользовательских терминалов,имеют модуль обработки частоты, который, когда он входит в состав передатчика и приемника пользовательских терминалов, состоит из модуля предыскажения мощности или маски для задания мощности и вращателя для коррекции угла поворота совокупностей с целью коррекции фазовых и частотных ошибок, а когда он входит в состав приемника головного узла имеет модуль предыскажения мощности. Для коррекции несущих каждого принятого сигнала предусмотрен частотный корректор (ЧК). Эта функция, которая предусмотрена при приеме сигналов и по восходящему, и по нисходящему каналам,позволяет восстанавливать сигнал до исходного вида и избежать тем самым взаимных помех между символами и их повреждения при передаче по электрической сети. Использование в такой системе управляющих сигналов позволяет получить величину ОСШ. В одном из вариантов осуществления изобретения частотная коррекция ошибок при приеме заключается в изменении скорости или частоты формирования дискретных импульсов (отсчетов) в соответствующих аналого-цифровых преобразователях, входящих в состав приемников. В другом варианте осуществления изобретения частотная коррекция ошибок заключается в восстановлении дискретизированного сигнала, полученного в приемнике. Приемники, входящие в состав головного узла и пользовательских терминалов, имеют средства извлечения циклического префикса, содержащегося в принятых ОЧУ-символах или -сигналах, с использованием полученной в модуле синхронизации информации для исключения той части принятого сигнала,которая "загрязнена" эхо-сигналами из-за распространения сигнала по электрической сети в различных направлениях, и для восстановления переданных ОЧУ-символов или -сигналов до исходного вида. Величину ОСШ можно вычислять исходя из различий, проявляющихся между ожидаемым сигналом и принятым сигналом в течение определенного промежутка времени. Скорость передачи данных регулируется в зависимости от результатов сравнения ОСШ с некоторыми заданными постоянными пороговыми значениями, выбираемыми в зависимости от различных модулированных совокупностей, используемых в системе. Такие заданные пороговые значения предпочтительно имеют гистерезис во избежание непрерывных изменений, если величина ОСШ совпадает с любым из пороговых значений, на основе которых определяют число битов на несущую и таким путем регулируют скорость передачи данных. УДПС-модуль, входящий в состав головного узла, имеет средства для добавления к передаваемым данным индикативного или описательного заголовка, содержащего информацию об адресате данных и о кодировке таких данных, благодаря чему различные пользовательские терминалы могут распознавать,какому из них адресованы передаваемые головным узлом данные. Помимо этого УДПС-модуль, входящий в состав головного узла, обеспечивает также указание тех пользовательских терминалов, которым разрешена передача данных по восходящему каналу в каждый период времени, а также тех несущих,которые могут для этого использоваться, путем добавления заголовка к пакетам данных, передаваемых по нисходящему каналу, или посылки специальных сообщений, адресованных одновременно всем пользовательским терминалам. Информация, содержащаяся в переданном по нисходящему каналу заголовке, поступает в каждый пользовательский терминал и может декодироваться им. При этом пользовательский терминал, исходя из содержащейся в заголовке информации об адресате данных, определяет необходимость восстановления содержащейся в полученном им пакете данных информации. В функции УДПС-модуля, входящего в состав приемника/передатчика головного узла, входит управление передачей данных, а также обеспечение совместного доступа различных пользовательских терминалов к передаваемым по электрической сети данным за счет временного и частотного уплотнения каналов передачи и управление каждым из соединений. УДПС-модуль, входящий в состав головного узла, имеет гораздо более сложное устройство по сравнению с УДПС-модулями, входящими в состав пользовательских терминалов, поскольку помимо средств хранения информации о числе битов на несущую для каждого пользовательского терминала он имеет также более развитую логику, необходимую для принятия решений о выделении каждому пользовательскому терминалу времени и частоты передачи данных, а также для направления запросов синхронизации, осуществления коррекции и выполнения иных функций.-5 005957 С учетом этого УДПС-модуль обеспечивает частотное, временное или кодовое разделение восходящего и нисходящего каналов, регулируя таким путем обмен данными между пользовательскими терминалами и головным узлом. В настоящем изобретении предлагается также способ многоточечной цифровой передачи данных по электрической сети, заключающийся в том, что цифровой сигнал, содержащий передаваемые данные, согласуют с условиями его передачи и этот сигнал мультиплексируют, подготавливая его к передаче,к данным для введения достаточной для исправления и/или обнаружения ошибок при приеме избыточности добавляют необходимую для исправления ошибок информацию,осуществляют временное перемежение для повышения вероятности исправления и/или обнаружения пакетов ошибок, характерных для электрической сети,осуществляют частотное перемежение несущих, подвергаемых ОЧУ-модуляции,измеряют ОСШ,в зависимости от результатов измерения ОСШ и в зависимости от качества передачи данных, требуемого для каждого пользовательского терминала, динамически определяют число битов для модуляции ими несущей,каждую из несущих кодируют при ее ОЧУ-модуляции определенным для нее варьирующимся числом битов,кодированный сигнал подвергают преобразованию частота-время с помощью обратного быстрого преобразования Фурье,к полученному сигналу во временной области добавляют циклический префикс во избежание при приеме ОЧУ-символов появления ошибок, обусловленных эхо-сигналами, появление которых обусловлено распространением сигнала по электрической сети в различных направлениях,частоту полученного сигнала транспонируют в полосы частот, расположенные выше основной полосы частот, что обеспечивает согласование передаваемого сигнала с параметрами электрической сети и использование спектральных диапазонов, расположенных выше основной полосы частот, и цифровой сигнал преобразуют в аналоговый сигнал, подготавливая его таким путем для передачи по электрической сети. При приеме данных стадии описанного выше способа выполняют в обратном порядке. В предлагаемом в изобретении способе предусмотрена также стадия скремблирования данных, позволяющая избежать обусловленного формированием синфазных сигналов на множестве несущих и повышающего выходное напряжение системы ограничения напряжения цифроаналоговым преобразователем, а также фильтрами и аналоговыми усилителями. Частоту полученного сигнала можно транспонировать в полосу частот, лежащую выше основной полосы частот, аналоговыми или цифровыми методами либо их сочетанием. Ниже настоящее изобретение более подробно рассмотрено на примере некоторых, не ограничивающих его объем вариантов его осуществления со ссылкой на прилагаемые чертежи. Краткое описание чертежей На прилагаемых к описанию чертежах показано: на фиг. 1 - принципиальная схема, на которой изображены основные блоки, отражающие общую конфигурацию системы и используемые для ее соединения с электрической сетью,на фиг. 2 - функциональная схема предлагаемой в изобретении системы, на которой более детально показаны элементы, из которых состоят изображенные на фиг. 1 компоненты,на фиг. 3 - схема, на которой более детально показано устройство блока аналоговой обработки, показанного на фиг. 2,на фиг. 4 - схема, на которой в качестве примера проиллюстрирован процесс обработки информации при ее подготовке к передаче до момента добавления к ней кода с исправлением ошибок,на фиг. 5 - схема, на которой в качестве примера проиллюстрирован процесс обработки информации в блоке временного перемежения,на фиг. 6 - схема, на которой проиллюстрирован пример возможного распределения битов и упорядочения частот,на фиг. 7 - схематичное изображение различных поступающих в приемник ОЧУ-модулированных символов с циклическим префиксом, иллюстрирующее важность правильного выбора циклического префикса,на фиг. 8 - диаграмма, на примере которой поясняется выбор различных пороговых значений, задаваемых в зависимости от результатов измерения отношения сигнал-шум на каждой частоте. Описание вариантов осуществления изобретения Ниже изобретение рассмотрено со ссылкой на перечисленные выше чертежи. Как уже указывалось в начале описания, в настоящем изобретении предлагается система дуплексной передачи данных с высокой скоростью по сети электрической связи между головным узлом и множеством пользовательских терминалов с использованием архитектуры типа "главный-подчиненный". Передача данных от головного узла в пользовательские терминалы обозначается ниже передачей-6 005957 данных в нисходящем направлении или передачей по нисходящему каналу, а передача данных от пользовательских терминалов в головной узел обозначается ниже как передача данных в восходящем направлении или передачей по восходящему каналу. В соответствии с показанной на фиг. 1 схемой в состав головного узла и в состав пользовательских терминалов входят передатчик 1 и приемник 2, которые через гибридную схему 3 и схему 4 разделения сигналов соединены с электрической сетью 5, по которой осуществляется обмен данными между головным узлом и пользовательскими терминалами. Передатчики 1 вне зависимости от того, входят ли они в состав головного узла или пользовательских терминалов, выполнены по единой схеме и имеют блок 6 обработки данных, в который поступает информация, передаваемая от соответствующей аппаратуры с использованием модема, и который соответствующим образом преобразует ее, формирует кадры передаваемых данных и передает эти кадры данных в блок 7 цифровой обработки, в котором выполняется ОЧУ-модуляция и транспонирование частоты для передачи сигналов в полосе частот, расположенной выше основной полосы частот (полосы частот модулирующих сигналов), что позволяет согласовать частоту сигнала с его передачей по электрической сети и использовать для его передачи спектральные диапазоны, расположенные выше основной полосы частот, и выходной сигнал которого подается далее в блок 8 аналоговой обработки, в котором этот сигнал согласуется с условиями его аналоговой передачи по электрической сети, преобразуется из цифровой формы в аналоговую, подвергается фильтрации для удаления внеполосных составляющих и подвергается усилению для его передачи по электрической сети. Блок 8 аналоговой обработки представляет собой устройство, с помощью которого устанавливается соединение между передатчиком 1 и гибридной схемой 3, а также осуществляется разделение передаваемых и принимаемых сигналов, благодаря чему обеспечивается подача сигнала максимальной мощности в линию передачи и прием сигнала максимального уровня из электрической сети, при этом схема 4 разделения сигналов имеет фильтр, который при приеме подавляет частоту передаваемого по электрической сети тока и пропускает передаваемый сигнал для его передачи по электрической сети, и таким путем обеспечивает передачу информации по электрической сети 5 и прием информации из нее. Аналогичным образом приемники 2 вне зависимости от того, входят ли они в состав головного узла или пользовательских терминалов, имеют блок 11 аналоговой обработки, в который поступает передаваемый по электрической сети аналоговый сигнал и в котором этот сигнал преобразуется в цифровую форму, после чего подвергается усилению и фильтрации и затем передается в блок цифровой обработки,в котором частота принятого сигнала, на которой он передавался по электрической сети, транспонируется в частоту основной полосы с одновременным восстановлением ОЧУ-демодулированных символов и их передачей в блок 9 обработки данных, где из восстановленных кадров данных извлекается исходная переданная информация, которая передается далее в соответствующую электронную аппаратуру, например в компьютер, телевизионный приемник или иное устройство. Ниже со ссылкой на фиг. 2 более подробно рассмотрена система, в которой передатчик 1 и приемник 2 соединены с интерфейсом 12, обеспечивающим обмен данными с пользовательским терминалом,т.е. обмен данных между модемом и электронной аппаратурой. В блоке 6 обработки данных пакет 15 передаваемых данных (фиг. 4) подвергается мультиплексированию. Этим блоком под управлением модуля 14 управления доступом к передающей среде (УДПС) формируется предназначенный для передачи кадр 16 данных с добавлением к нему заголовка 17, в котором указана информация об адресате пакета 15 данных, о способе кодирования данных, о приоритете, о типе сообщения и иная необходимая информация. Блоки 18 данных, состоящие из определенного количества байтов, поступают в модуль 20 прямого исправления ошибок (ПИО), в котором к каждому блоку 18 для введения достаточной избыточности,необходимой для исправления/обнаружения ошибок при приеме данных, добавляются коды 19 с исправлением и/или обнаружением ошибок. В качестве таких кодов 19 с исправлением/обнаружением ошибок могут использоваться любые известные из уровня техники коды, например код Боуза-ЧоудхуриХоквенгема (БЧХ), код Рида-Соломона, код Рида-Мюллера или какой-либо иной код. Следует отметить, что для каждого блока 18 данных и для каждого пользовательского терминала могут предусматриваться различные коды с исправлением/обнаружением ошибок, что более подробно описано ниже. В соответствии с этим на вход ПИО-модуля 20 поступает одно количество байтов, а с его выхода выдается большее количество байтов, содержащих исходную информацию с добавленной к ней избыточностью, обусловленной введением кодов с исправлением/обнаружением ошибок. ПИО-модуль работает под управлением УДПС-модуля 14. В состав блока 6 обработки данных входит далее блок 22 временного перемежения, позволяющий повысить эффективность исправления ошибок при появлении шумовых выбросов в электрической сети. Наличие подобного блока позволяет преобразовывать ошибки, обусловленные такими шумовыми выбросами, в скремблированные ошибки после устранения перемежения, т.е. эти ошибки остаются рассредоточенными по различным блокам данных, и поэтому ошибки, обусловленные помехами в электрической сети, не приводят к появлению дополнительных ошибок при приеме. Таким образом, блок 22 вре-7 005957 менного перемежения осуществляет переупорядочение с учетом различий в размерах блока данных, при этом такие размеры блока данных зависят от требуемой степени защиты от ошибок в системе, определяемой в основном средней длительностью широкоспектральных импульсных помех в канале. В соответствии с этим размер блоков данных и количество таких блоков данных на выходе ПИО-модуля 20 определяются средними ожидаемыми характеристиками канала передачи данных. На фиг. 5 проиллюстрирован пример возможного временного перемежения, которое в рассматриваемом случае заключается во введении байтов строками 72 и извлечении этих байтов столбцами 71, что в результате и обеспечивает рассмотренное выше перемежение. Помимо функции временного перемежения блок 6 обработки данных имеет далее блок 23 распределения битов и упорядочения частот, который выполняет частотное перемежение, для чего УДПСмодуль 14 выдает сообщение о доступных на данный момент несущих, которые следует использовать при каждом обмене данными 82, при этом все такие операции, что более подробно поясняется ниже, начинаются с измерения ОСШ, осуществляемого применительно к блоку 10 цифровой обработки, входящему в состав приемника 2. Таким образом, блок 23 распределения битов и упорядочения частот распределяет биты передаваемого пакета данных по одной из доступных несущих, выбранных для обмена данными. В результате этот блок формирует данные в параллельном режиме. Рассмотренными выше функциями, предусмотренными в блоке 6 обработки данных, определяется,таким образом, режим множественного доступа с временным уплотнением (МДВУ), множественного доступа с частотным уплотнением (МДЧУ) и множественного доступа с ортогональным частотным уплотнением (МДОЧУ). При МДВУ в каждый отдельный момент времени определяется, какому пользовательскому терминалу адресованы передаваемые данные (при этом для передачи данных используются все или часть несущих, доступных для такой передачи). При МДЧУ УДПС-модуль 14 управляет блоком 23 распределения битов и упорядочения частот,указывая те несущие, которые следует использовать для передачи данных. При МДОЧУ каждому пользовательскому терминалу выделяется некоторая часть из числа всех несущих, используемых для обмена данными. Параметры частотного перемежения могут варьироваться для каждого передаваемого пакета информации и для каждого пользовательского терминала, и они адаптивно подстраиваются под различные пользовательские терминалы в зависимости от их удаленности от головного узла и предполагают использование различных частот для связи с ними, как это более подробно описано ниже. Подобная структура позволяет максимально использовать возможности восходящих и нисходящих каналов, поскольку для множественного доступа используется частотное и временное разделение и восходящих, и нисходящих каналов связи. В состав блока 6 обработки данных входит также скремблер 24, который препятствует формированию битовых комбинаций, приводящих к появлению на множестве несущих совпадающих по фазе сигналов, которые могли бы привести к повышению напряжения на выходе блока 8 аналоговой обработки,который, не обладая достаточным динамическим диапазоном для того, чтобы выдержать такую нагрузку,просто прекращал бы в этом случае передачу сигнала при пиках напряжения. Скремблер позволяет снизить вероятность появления таких пиков напряжения. С выхода блока 6 обработки данных данные поступают далее в блок 7 цифровой обработки (фиг. 2),имеющий кодер 28 совокупностей, в котором такие данные могут подвергаться модуляции путем mОФМн (относительная фазовая манипуляция), m-ФМн (фазовая манипуляция), m-КАМ (квадратурная амплитудная модуляция) и/или (m, n)-АФМн (амплитудная и фазовая манипуляция), что позволяет оптимизировать количество передаваемых данных при использовании кодера с переменным числом битов на несущую (б/н), которое зависит от мгновенных измеренных характеристик канала и от требуемой скорости передачи данных, которая задается параметрами n и m, обозначающими различные указанные кодификации. Таким образом, на выходе кодека 28 совокупностей появляются данные, подвергнутые цифровой ОЧУ-модуляции в частотной области (ортогональное временное уплотнение). Затем кодированный сигнал поступает в процессор 29 частотной области, которым управляет УДПС-модуль 14 и конфигурация которого зависит от того, входит ли он в состав передатчика головного узла или пользовательского терминала. Процессор 29 частотной области, когда он входит в состав передатчика пользовательского терминала, содержит маску задания мощности и вращатель. Маска задания мощности вносит предыскажение при известных частотных характеристиках канала, модифицируя амплитуду принятого сигнала в диапазоне частот, используемых для обмена данными, а вращатель компенсирует незначительные изменения частоты и фазы, обусловленные изменениями в передаточной функции канала, в результате которых совокупность при приеме оказывается "повернута" относительно передаваемого сигнала. Процессор частотной области, входящий в состав головного узла, содержит только маску задания мощности, выполняющую указанную выше функцию по внесению предыскажений, и не имеет вращателя, поскольку он имеется и в передатчике, и в приемнике пользовательского терминала, и поэтому в модеме головного узла нет необходимости предусматривать эту функцию.-8 005957 В качестве алгоритма для вычисления значений функции дискретного преобразования Фурье(ДПФ) предпочтительно использовать БПФ (быстрое преобразование Фурье) благодаря высокой эффективности такого алгоритма. Аналогичным образом для обратного дискретного преобразования Фурье предпочтительно использовать алгоритм ОБПФ (обратное быстрое преобразование Фурье). В соответствии с этим блок 7 цифровой обработки имеет ОБПФ-устройство 30, выполняющее комплексное обратное быстрое преобразование Фурье, посредством которого это устройство осуществляет преобразование частота-время, а затем устраняет параллелизм, созданный блоком 23 распределения битов и упорядочения частот, которым информация была распределена по множеству несущих под управлением УДПС-блока, с получением в результате одного единственного сигнала. После преобразования во временную область этот сигнал поступает в генератор 31 циклического префикса, имеющий запоминающее устройство, управление которым осуществляет УДПС-модуль 14, и предназначенный для создания циклического префикса 65 (фиг. 7), который представляет собой повторяющуюся во времени конечную часть передаваемого ОЧУ-символа 73. На этом чертеже показаны также предшествующий символ 74 и последующий символ 75. Затем сигнал поступает в ФК-модулятор 33 (фазовый и квадратурный модулятор), где он проходит через интерполятор, позволяющий получить до ФК-модуляции необходимое число отсчетов (дискретных сигналов). В процессе такой модуляции частота основной полосы транспонируется в расположенную выше нее полосу частот и тем самым согласуется с условиями передачи по электрической сети. Использование комплексного ОБПФ в сочетании с ФК-модуляцией облегчает транспонирование частоты, поскольку входными сигналами ОБПФ-устройства 30 являются непосредственно вводимые сигналы несущих частот, относящиеся к различным входам, а его выходным сигналом является комплексный сигнал (т.е. сигнал, мнимая часть которого имеет отличное от нуля значение). Благодаря этому такой выходной сигнал можно непосредственно подвергать ФК-модуляции, поскольку его вещественная часть соответствует синфазному (Ф) сигналу, а его мнимая часть соответствует квадратурному (К) сигналу или наоборот, при этом с использованием соответствующего генератора требуемой средней частоты несущей необходимо выполнить лишь умножение частоты для переноса полосы частот, в которой она лежит, на эту среднюю частоту несущей, что позволяет существенно упростить конструкцию аппаратных средств. Выходной сигнал ФК-модулятора 33 поступает затем в блок 8 аналоговой обработки, имеющий цифроаналоговый преобразователь (ЦАП) 34, которым модулированные цифровые сигналы преобразуются в аналоговые для их передачи по электрической сети 5 (фиг. 2 и 3). Следует отметить, что с учетом рассмотренных выше операций, выполняемых над цифровыми сигналами, ФК-модуляция также является цифровой, однако, равным образом вместо нее можно осуществлять и аналоговую ФК-модуляцию, т.е. после выхода сигнала из ЦАП, для чего, однако, потребуется внесение значительных изменений в конструкцию системы. Блок 8 аналоговой обработки имеет, кроме того, сглаживающий фильтр 35, который состоит из фильтра 35 а нижних частот и фильтра 35b верхних частот и за которым следует усилитель 36 с программируемым коэффициентом усиления, к которому в свою очередь подсоединен усилитель 37 с постоянным коэффициентом усиления, что позволяет согласовывать уровень сигнала с условиями его передачи и таким путем поддерживать связь между наиболее удаленными друг от друга точками. Затем сигнал поступает в гибридную схему 3 и после этого в схему 4 разделения сигналов, передающую его в электрическую сеть и отфильтровывающую частоту передаваемого по сети электрического тока, составляющую 50-60 Гц, во избежание насыщения полезных сигналов при приеме. Рабочей частотой ЦАП 34 управляет модуль 27 управления синхронизацией, генерирующий с этой целью цифровой сигнал, поступающий в ЦАП 39, выдаваемый с выхода которого сигнал напряжения управляет работой ГУН 38 (генератора, управляемого напряжением), выходной сигнал которого подается в ЦАП 34 блока 8 аналоговой обработки. Передаваемые по электрической сети данные содержат заголовок, закодированный путем устойчивой к сбоям модуляции, например путем КФМн-модуляции, что обеспечивает устойчивость к помехам или ошибкам, возникающим в линии, и исходные данные, кодировка которых в свою очередь зависит от совокупности,использованной при их передаче на каждой несущей, как это рассмотрено выше. Указанный заголовок содержит информацию о модеме пользовательского терминала или модемах пользовательских терминалов, являющемся, соответственно являющихся адресатами данных, об их приоритете, об их размере и иную необходимую информацию. Такие заголовки должны распознаваться любым из входящих в состав пользовательских терминалов модемов, которые должны быть способны демодулировать поступающий от головного узла сигнал даже в случае низкого ОСШ, что возможно благодаря КФМн-модуляции, ПИО с высокой надежностью исправления ошибок и описанной выше избыточности. Такая избыточность заключается в периодической передаче информации заданное число раз на различных частотах, в различные моменты времени и/или в различной кодировке, что позволяет повысить надежность демодуляции переданной головным узлом информации модемами пользовательских терминалов. Передаваемый по электрической сети сигнал принимается приемниками 2, выполняемые которыми операции обратны операциям, выполняемым при передаче данных, для чего в блоке 11 аналоговой обра-9 005957 ботки предусмотрен усилитель 50 (фиг. 2 и 3), состоящий из малошумящего усилителя 50 а и усилителя 50b с программируемым коэффициентом усиления, а также фильтр 51, состоящий из фильтра 51 а нижних частот и фильтра 51b верхних частот, который фактически выдает сигнал в усилитель 50b с программируемым коэффициентом усиления для его последующего аналого-цифрового преобразования соответствующим аналого-цифровым преобразователем (АЦП) 52, которым аналогичным образом через ГУН 38 управляет модуль 27 управления синхронизацией. Затем информация поступает в ФК-демодулятор 53, который передает ее далее в прореживатель. По завершении демодуляции и последующей децимации с фильтрацией экстрактором 55 выделяется или извлекается циклический префикс 65, в результате чего удаляется неиспорченная часть символов, если их повреждение обусловлено в основном эхо-сигналами из-за распространения сигналов в различных направлениях. На фиг. 7 схематично показаны прямой сигнал 66, напрямую достигающий приемника, а также различные эхо-сигналы 67, 68 и 69, которые наряду с сигналом 70 характеризуют сигнал, получаемый в приемнике из всех переданных ранее сигналов, и для которых с целью обеспечить правильный прием данных необходимо выбирать символ с длинным периодом и соответствующий циклический префикс. В рассматриваемом варианте длительность циклического префикса составляет порядка 7 мкс. Принятый сигнал с целью обеспечить правильное извлечение ОЧУ-символов подвергается кадрированию, благодаря чему отпадает необходимость во временной коррекции сигнала. После правильного извлечения переданных ОЧУ-символов они поступают в БПФ-устройство 56(устройство для выполнения быстрого преобразования Фурье), в котором сигнал подвергается преобразованию время-частота и затем выдается в частотный корректор 57. Всем этим процессом управляет модуль 27 управления синхронизацией, и поэтому дискретизация,выполняемая в каждом из приемников многоточечной системы передачи данных, аналогична дискретизации, выполняемой в модеме головного узла, что позволяет при приеме определять начало каждого ОЧУ-символа и тем самым извлекать циклический префикс, осуществляя правильное кадрирование. Частотный корректор 57 имеет процессор частотной области, который позволяет в максимально возможной степени приблизить выдаваемый с его выхода символ к переданному передатчиком символу за счет компенсации воздействий, которым подвергается сигнал в канале передачи и которые проявляются в ослаблении и фазовом искажении каждой из несущих, используемых для передачи данных. Как уже отмечалось выше, характеристики электрической сети не стабильны во времени, и поэтому процесс коррекции должен протекать непрерывно. Процессор 57 частотной области позволяет оценить ОСШ, которое используется для распределения битов в передатчике. В рассматриваемом варианте вычисление ОСШ является частью процесса расчета сигнала рассогласования при частотной коррекции, поскольку мощность передаваемого сигнала представляет собой известную величину. ОСШ измеряется в течение заданного промежутка времени до проверки правильности нового значения ОСШ для несущей, что позволяет избежать получения мгновенных неверных значений ОСШ из-за точечных шумов в электрической сети. Информация об ОСШ используется, о чем уже говорилось выше,для распределения битов по различным несущим и тем самым для регулирования скорости передачи данных. В предлагаемой в изобретении системе может использоваться от 0 до 8 битов на несущую в зависимости от полученного значения ОСШ. Ни одна из существующих в настоящее время систем передачи данных по электрической сети не позволяет использовать более двух битов на несущую, и поэтому для таких систем характерна низкая скорость передачи данных, каковую проблему позволяет решить предлагаемая в изобретении система. В соответствии с этим предлагаемая в изобретении система позволяет регулировать скорость передачи данных модулированием несущей различным числом битов, для чего измеренное значение ОСШ 80 сравнивают с последовательностью пороговых значений 76-79 (фиг. 8), в которые во избежание непрерывных изменений при совпадении ОСШ с какой-либо из них был введен определенный гистеризис, и исходя из этого для каждой группы частот 81 получают число битов на несущую. На фиг. 8 проиллюстрирован возможный пример различных пороговых значений, заданных для выбора числа битов на несущую. Описанный выше процесс согласования скорости передачи данных с ОСШ непрерывно повторяют для всех несущих либо для одного или нескольких их множеств, что позволяет в любое время обеспечить максимально возможную скорость передачи данных по электрической сети с учетом текущих характеристик канала передачи, которые, о чем говорилось выше, изменяются во времени в зависимости от преобладающих в электрической сети условий. Как указывалось выше, УДПС-модуль 14 выделяет различным пользовательским терминалам различные несущие, а также задает число битов, которыми должна быть промодулирована каждая из них. В ходе подобной операции, которая выполняется на основе полученного значения ОСШ, несущие, которые не могут использоваться каким-либо пользовательским терминалом из-за приема им сигнала с малым ОСШ, выделяются другим пользовательским терминалам, которые способны обеспечить прием сигнала- 10005957 с достаточно высоким ОСШ. Помимо этого УДПС-модуль 14 выделяет несущие частоты различным пользовательским терминалам в зависимости от того числа битов на несущую, которое эти пользовательские терминалы способны принять на каждой такой несущей. Далее принятые сигналы поступают в декодер 58 переменных совокупностей, в котором происходит демодуляция несущих, модулированных ОЧУ-символами, которые затем подвергаются дескремблированию в дескремблере 59, после чего в модуле 60 распределения битов и упорядочения частот, выполняемые которым операции обратны операциям, выполняемым соответствующим, описанным выше модулем 23, входящим в состав передатчика, выполняется МДЧУ- и МДВУ-демодуляция. В приемнике имеется также блок 62 устранения перемежения, выполняемые которым операции обратны операциям, которые выполняются соответствующим блоком 22 перемежения, входящим в состав указанного передатчика. После выполнения операций по исправлению/обнаружению ошибок в ПИОмодуле 63 данные с его выхода передаются в интерфейс 12, через который обеспечивается взаимодействие с внешней аппаратурой. Таким образом, модемы, которыми оснащены головной узел и пользовательские терминалы, имеют в принципе схожую конфигурацию за исключением уже описанных выше различий, а также за исключением еще одного различия, которое в соответствии с приведенным выше описанием заключается в том,что УДПС-модуль 14, когда он входит в состав модема головного узла, имеет более сложную конфигурацию по сравнению с аналогичным модулем, входящим в состав пользовательского терминала, поскольку в нем должно храниться определенное число битов на несущую, которое необходимо передать в каждый пользовательский терминал, и дополнительно должен управлять формированием заголовка, которым определяется отправитель и адресат данных, а также содержать информацию о частотах и временных интервалах, которые могут использоваться каждым из пользовательских терминалов. В заключение следует отметить, что предлагаемая в изобретении система пригодна также для осуществления соответствующего способа, который рассмотрен выше в разделе "Краткое описание сущности изобретения", что следует также из приведенного выше описания вариантов осуществления изобретения и прилагаемых к описанию чертежей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система многоточечной цифровой передачи данных по электрической сети, в которой (системе) передача данных происходит по нисходящему каналу, образованному линией связи, соединяющей головной узел со множеством различных пользовательских терминалов, и по восходящему каналу, образованному линией связи, соединяющей каждый из пользовательских терминалов с головным узлом, и в которой передающей средой служит электрическая сеть (5), а обмен данными обеспечивается за счет ОЧУ-модуляции (ортогональное частотное уплотнение) для получения ОЧУ-символов, при этом в состав головного узла и пользовательских терминалов входят передатчик/приемник, содержащий модуль (14) управления доступом к передающей среде (УДПС-модуль), обеспечивающий обмен данными по схеме типа "главный-подчиненный", а также входят средства (31, 55) для добавления к ОЧУсимволам/извлечения из ОЧУ-символов циклического префикса, средства (30, 56) для преобразования ОЧУ-символов по схеме частота-время и время-частота и цифроаналоговый (34) и аналого-цифровой(52) преобразователи, отличающаяся тем, что передатчик (1)/приемник (2) головного узла и пользовательских терминалов имеет средства для согласования цифрового сигнала с параметрами электрической сети, которые обеспечивают ОЧУ-модуляцию несущих, ширина занимаемой полосы частот каждой из которых уменьшена по меньшей мере до 1,5 кГц и количество которых увеличено по меньшей мере до 500 несущих на каждые 10 МГц во избежание частотно-избирательного замирания, обусловленного различиями в длине кабелей в электрической сети, соединяющих между собой каждый из пользовательских терминалов с головным узлом, и во избежание возникновения взаимных помех в электрической сети, и формирование циклического префикса (65) большой длительности, составляющей по меньшей мере 7 мкс, для восстановления сигнала, при этом передатчик (1) имеет для совместной передачи данных по восходящему и нисходящему каналам множеству пользовательских терминалов средства для обеспечения множественного доступа к передающей среде с временным уплотнением (МДВУ), с частотным уплотнением (МДЧУ) и/или с ортогональным частотным уплотнением (МДОЧУ), а приемники (2) имеют для обеспечения максимальной пропускной способности средства обработки информации, соответствующей данным, передаваемым во временных и частотных областях, а также имеют средства (57) для непрерывного вычисления отношения сигнал-шум (ОСШ) для каждой из несущих ОЧУ-модуляции в обоих - восходящем и нисходящем - каналах, что позволяет пользовательским терминалам, расположенным на различных расстояниях от головного узла, использовать динамически различающиеся несущие для одного и того же ОЧУ-символа при варьирующемся числе битов на несущую и максимально увеличить пропускную способность канала передачи во времени, причем передатчик имеет также средства(23) для непрерывного распределения несущих и конкретного числа битов по каждой из несущих при- 11005957 ОЧУ-модуляции на основании результатов вычисления ОСШ, средства для соотнесения числа передаваемых битов с каждой из выделенных для них несущих (83), что позволяет передавать данные на любой из частот с учетом изменений в характеристике электрической силовой линии (5) из-за различной удаленности каждого из пользовательских терминалов от головного узла и регулировать скорость передачи данных в зависимости от результатов вычисления ОСШ и в зависимости от качества передачи данных,требуемого для каждого пользовательского терминала, и средства (33) для транспонирования частоты в полосы частот, расположенные выше основной полосы частот, что обеспечивает согласование этой частоты с параметрами электрической сети и использование спектральных диапазонов, расположенных выше основной полосы частот. 2. Система по п.1, отличающаяся тем, что средства для транспонирования частоты состоят из фазовых и квадратурных (ФК) модуляторов (33) и демодуляторов (53). 3. Система по п.2, отличающаяся тем, что ФК-модуляторы (33) и демодуляторы (53) являются цифровыми. 4. Система по п.2, отличающаяся тем, что ФК-модуляторы (33) и демодуляторы (53) являются аналоговыми. 5. Система по п.1, отличающаяся тем, что средства (33, 53) для транспонирования частоты выполнены с возможностью фильтрации и выбора одной из гармоник в спектре ОЧУ-символа на выходе цифроаналогового преобразователя начиная со второй гармоники. 6. Система по п.5, отличающаяся тем, что она имеет средства для предыскажения выбранной гармоники во избежание появления различий в обработке различных частот цифроаналоговым преобразователем (34). 7. Система по пп.2 и 5, отличающаяся тем, что в результате транспонирования (33) частоты, выполняемого в передатчиках, частота передаваемых по сети сигналов смещается в диапазон свыше 1 МГц. 8. Система по п.1, отличающаяся тем, что средства для преобразования ОЧУ-символов по схеме частота-время, входящие в состав передатчиков (30), выполнены в виде устройства, выполняющего комплексное обратное дискретное преобразование Фурье (ОДПФ), а в приемниках для выполняемого в них преобразования время-частота соответственно предусмотрено устройство (56), выполняющее комплексное дискретное преобразование Фурье (ДПФ). 9. Система по пп.3 и 8, отличающаяся тем, что для уменьшения количества точек, необходимых для дискретного преобразования Фурье, и для упрощения аппаратных средств системы указанное комплексное ДПФ (56) используется в сочетании с цифровой ФК-модуляцией (53) с помощью интерполяторов и прореживателей. 10. Система по п.1, отличающаяся тем, что головной узел и пользовательские терминалы имеют средства (20) динамического добавления ПИО-информации (прямое исправление ошибок) для распределения блоков данных, содержащих информацию для исправления/обнаружения ошибок, что обеспечивает варьирование ПИО в каждом блоке данных и для каждого пользовательского терминала, необходимое для согласования параметров этого ПИО с различным местоположением пользовательских терминалов,каждый из которых удален от головного узла на различное расстояние, и для возможности использования различных несущих. 11. Система по п.1, отличающаяся тем, что головной узел и пользовательские терминалы имеют средства (22) временного перемежения для распределения данных в передаваемой информации таким образом, чтобы ошибки, возникающие в результате шума в сети, были рассредоточены при приеме по различным блокам данных. 12. Система по пп.10 и 11, отличающаяся тем, что ПИО-код (20) и параметры временного перемежения (22) для их согласования с условиями связи с различными пользовательскими терминалами, удаленными на различное расстояние от головного узла и использующими различные несущие для ОЧУмодуляции, изменяются для каждого передаваемого пакета информации и для каждого пользовательского терминала. 13. Система по п.1, отличающаяся тем, что передатчики (1), входящие в состав головного узла и пользовательских терминалов, имеют для выполнения цифроаналогового преобразования средства (8) аналоговой обработки, содержащие цифроаналоговый преобразователь (34), средства (36) задания напряжения и мощности передаваемого сигнала и средства фильтрации для согласования сигнала с его передачей по электрической сети (5), а приемники (2), входящие в состав головного узла и пользовательских терминалов, имеют для выполнения аналого-цифрового преобразования средства (11) аналоговой обработки, содержащие аналого-цифровой преобразователь (52), позволяющий восстанавливать исходный цифровой сигнал. 14. Система по п.1, отличающаяся тем, что передатчики (1), входящие в состав головного узла и пользовательских терминалов, имеют интерфейс (12), обеспечивающий взаимодействие с внешней аппаратурой. 15. Система по п.13, отличающаяся тем, что передатчики (1), входящие в состав головного узла и пользовательских терминалов, имеют средства (24) скремблирования данных, позволяющие избежать появления комбинаций данных, формируемые на основе которых (комбинаций) сигналы совпадают по- 12005957 фазе с пиками напряжения, превышающими допустимый для средств (8) аналоговой обработки уровень,а приемники (2), входящие в состав головного узла и пользовательских терминалов, имеют средства (59) дескремблирования, позволяющие восстанавливать данные до исходного вида, который они имели до их скремблирования. 16. Система по п.1, отличающаяся тем, что передатчики (1), входящие в состав головного узла и пользовательских терминалов, имеют средства частотного перемежения, выполненные в виде модуля(23) упорядочения и сопоставления тональных сигналов, который позволяет выделять ОЧУ-несущие в восходящих/нисходящих каналах каждому из пользовательских терминалов и непрерывно задавать при ОЧУ-модуляции число битов, которыми модулируется каждая несущая. 17. Система по п.16, отличающаяся тем, что средства задания числа предназначенных для передачи битов, которыми модулируется каждая несущая, имеют кодер (28) переменных совокупностей, предназначенный для кодирования передаваемых данных определенным количеством битов, заданным для каждой несущей, и позволяющий выполнять модуляцию одного, нескольких или всех следующих типов:m-ОФМн (относительная фазовая манипуляция),m-ФМн (фазовая манипуляция),m-КАМ (квадратурная амплитудная модуляция),(m, n)-АФМн (амплитудная и фазовая манипуляция). 18. Система по п.17, отличающаяся тем, что приемники, входящие в состав головного узла и пользовательских терминалов, имеют декодер (58) переменных совокупностей, предназначенный для декодирования принятых данных, закодированных определенным количеством битов, заданным для каждой несущей, и позволяющий выполнять демодуляцию одного, нескольких или всех следующих типов:m-ОФМн (демодуляция, обратная относительной фазовой манипуляции),m-ФМн (демодуляция, обратная фазовой манипуляции),m-КАМ (демодуляция, обратная квадратурной амплитудной модуляции),(m, n)-АФМн (демодуляция, обратная амплитудной и фазовой манипуляции). 19. Система по п.16, отличающаяся тем, что приемники, входящие в состав головного узла и пользовательских терминалов, имеют модуль (60) упорядочения и сопоставления тональных сигналов, причем операции, которые он выполняет, обратны операциям, выполняемым модулем упорядочения и сопоставления тональных сигналов, предусмотренным в передатчиках головного узла и пользовательских терминалов. 20. Система по п.1, отличающаяся тем, что приемники, входящие в состав головного узла и пользовательских терминалов, имеют средства (57) внесения предыскажений, предназначенные для изменения амплитуды и фазы принятых сигналов. 21. Система по п.13, отличающаяся тем, что средства аналоговой обработки имеют также усилители и/или аттенюаторы (36, 50), соединенные с гибридной схемой и схемой (4) разделения сигналов и обеспечивающие передачу сигнала в электрическую сеть (5) и его прием из электрической сети (5) с подавлением частоты передаваемого по ней электрического тока (50-60 Гц). 22. Система по п.1, отличающаяся тем, что головной узел и пользовательские терминалы имеют модуль (27) управления синхронизацией, предназначенный для синхронизации работы передатчика (1) с работой приемника (2) и обеспечивающий частотную коррекцию ошибок и временное кадрирование сигнала. 23. Система по п.19, отличающаяся тем, что она имеет модуль (29) частотной обработки, который,когда он входит в состав передатчика и приемника пользовательских терминалов, состоит из модуля предыскажения мощности и вращателя для коррекции угла поворота совокупностей, передаваемых по электрической сети, и контроллер синхронизации, который предусмотрен в приемнике головного узла и соединен с модулем частотной обработки, содержащим модуль предыскажения мощности, что в совокупности позволяет не предусматривать в передатчике/приемнике головного узла функцию по коррекции угла поворота совокупности в восходящем канале. 24. Система по п.1, отличающаяся тем, что приемники (2), входящие в состав головного узла и пользовательских терминалов, имеют частотный корректор (57), который предназначен для коррекции каждой из несущих в обоих - восходящем и нисходящем - каналах, что обеспечивает когерентную демодуляцию информации, переданной на этих несущих. 25. Система по п.22, отличающаяся тем, что частотная коррекция ошибок заключается в изменении скорости или частоты формирования дискретных импульсов (отсчетов) соответствующими генераторами(38) аналого-цифровых и цифроаналоговых преобразователей (34). 26. Система по п.22, отличающаяся тем, что частотная коррекция ошибок заключается в восстановлении дискретизированного сигнала, полученного в приемнике. 27. Система по п.22, отличающаяся тем, что приемники, входящие в состав головного узла и пользовательских терминалов, имеют средства извлечения циклического префикса (65), содержащегося в принятых ОЧУ-символах, из поступившей в модуль синхронизации информации для исключения таким путем при приеме взаимных помех между символами, обусловленных эхо-сигналами из-за распространения сигнала по электрической сети (5) в различных направлениях, и для восстановления переданных- 13005957 ОЧУ-символов до исходного вида. 28. Система по п.1, отличающаяся тем, что ОСШ (80) вычисляется исходя из различий, проявляющихся между ожидаемым сигналом и принятым сигналом в течение определенного промежутка времени,а скорость передачи данных регулируется в зависимости от результатов сравнения ОСШ (80) с некоторыми заданными постоянными пороговыми значениями (76, 77, 78, 79), которые зависят от различных модулированных совокупностей, используемых в системе, и максимальной частоты появления ошибок,требуемой в любой момент времени, при этом такие заданные пороговые значения (76, 77, 78, 79) предпочтительно имеют гистерезис. 29. Система по п.1, отличающаяся тем, что УДПС-модуль (14), входящий в состав головного узла и пользовательских терминалов, имеет средства для передачи по нисходящему каналу информации о том,какой из пользовательских терминалов может передавать данные по восходящему каналу в каждый период времени и какие несущие он может использовать. 30. Система по п.1, отличающаяся тем, что УДПС-модуль (14), входящий в состав головного узла и пользовательских терминалов, имеет средства для добавления к передаваемым данным (15) заголовка(17), содержащего информацию об отправителе и адресате данных и о кодировке таких данных. 31. Система по п.1, отличающаяся тем, что предусмотрено частотное, временное или кодовое разделение восходящего и нисходящего каналов либо их разделение несколькими этими методами в любом их сочетании. 32. Система по пп.29 и 30, отличающаяся тем, что информация, передаваемая по нисходящему каналу, принимается приемниками всех пользовательских терминалов, и поэтому такие приемники имеют средства для определения необходимости восстановления принятой ими информации. 33. Способ многоточечной цифровой передачи данных по электрической сети, при осуществлении которого передача данных происходит по нисходящему каналу, образованному линией связи, соединяющей головной узел со множеством различных пользовательских терминалов, и по восходящему каналу, образованному линией связи, соединяющей каждый из пользовательских терминалов с головным узлом, передающей средой служит электрическая сеть (5), а обмен данными обеспечивается за счет ОЧУ-модуляции (ортогональное частотное уплотнение) для получения ОЧУ-символов, при этом передачу, соответственно прием данных головным узлом и пользовательскими терминалами осуществляют с помощью модуля (14) управления доступом к передающей среде (УДПС-модуль), обеспечивающего обмен данными по схеме типа "главный-подчиненный", к ОЧУ-символам добавляют, соответственно из ОЧУ-символов извлекают (31, 55) циклический префикс и ОЧУ-символы подвергают преобразованию частота-время и время-частота (30, 56), а также осуществляют цифроаналоговое (34) и аналого-цифровое(52) преобразование, отличающийся тем, что подготавливают цифровой сигнал, содержащий передаваемые данные, и этот сигнал (12) мультиплексируют с получением передаваемых кадров данных,вводят достаточную избыточность (20) для исправления/обнаружения ошибок при приеме данных,осуществляют временное перемежение (22) для уменьшения количества ошибок и упрощения их исправления,измеряют ОСШ (80),в зависимости от результатов измерения ОСШ и в зависимости от качества передачи данных, требуемого для каждого пользовательского терминала, динамически определяют число битов для модуляции ими несущей (23),каждую из несущих кодируют при ее ОЧУ-модуляции (28) определенным для нее варьирующимся числом битов,кодированный сигнал подвергают преобразованию (30) частота-время с помощью обратного быстрого преобразования Фурье (ОБПФ),к сигналу во временной области добавляют (31) циклический префикс во избежание повреждения ОЧУ-символов эхо-сигналами, появление которых обусловлено распространением сигнала по электрической сети в различных направлениях, и во избежание их неправильного восстановления,частоту полученного сигнала транспонируют (33) в полосы частот, расположенные выше основной полосы частот, что обеспечивает согласование передаваемого сигнала с параметрами электрической сети и использование спектральных диапазонов, расположенных выше основной полосы частот, и цифровой сигнал преобразуют (34) в аналоговый сигнал, подготавливая (35, 36) его таким путем для передачи по электрической сети.
