Усовершенствования печатных защитных признаков

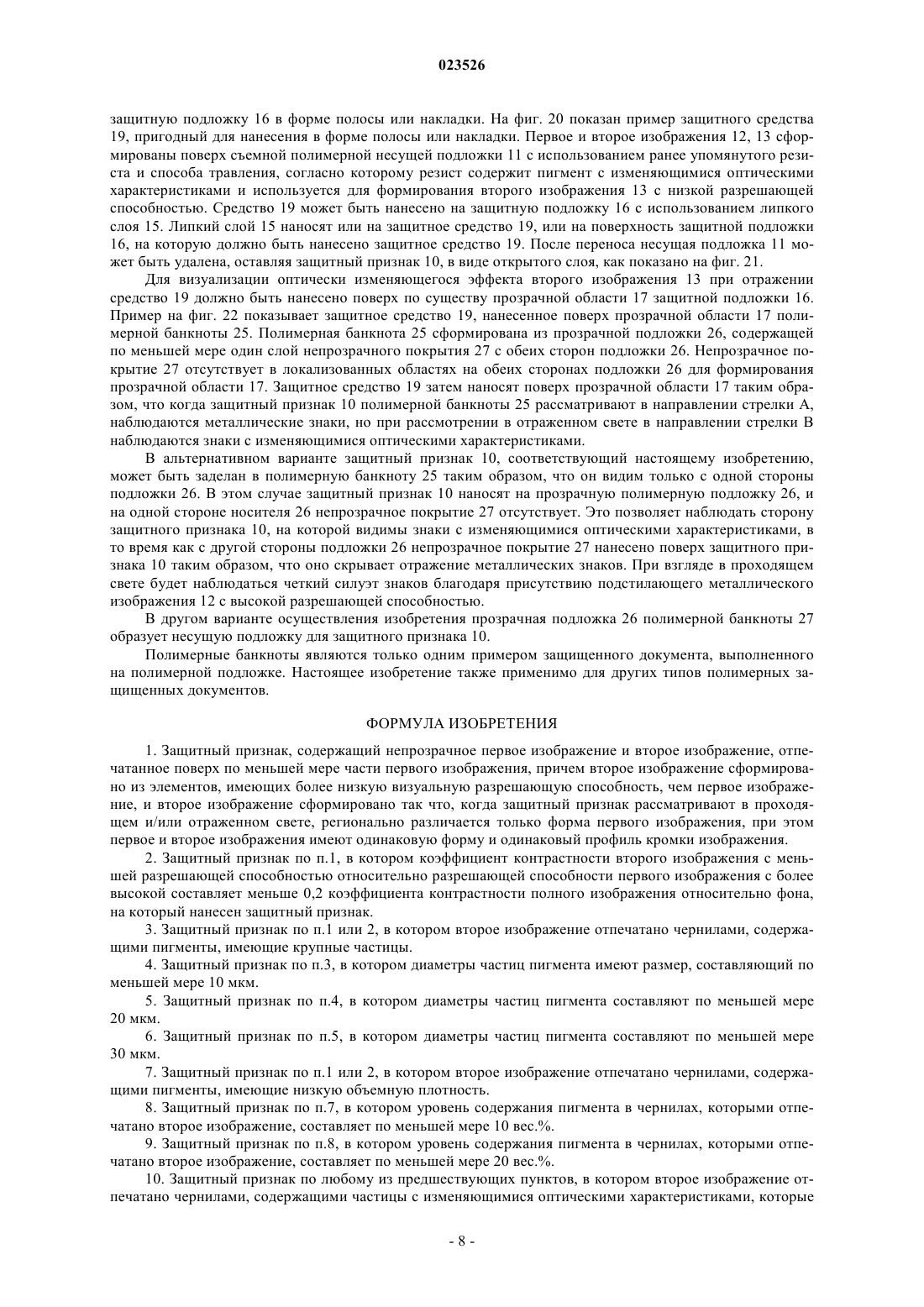

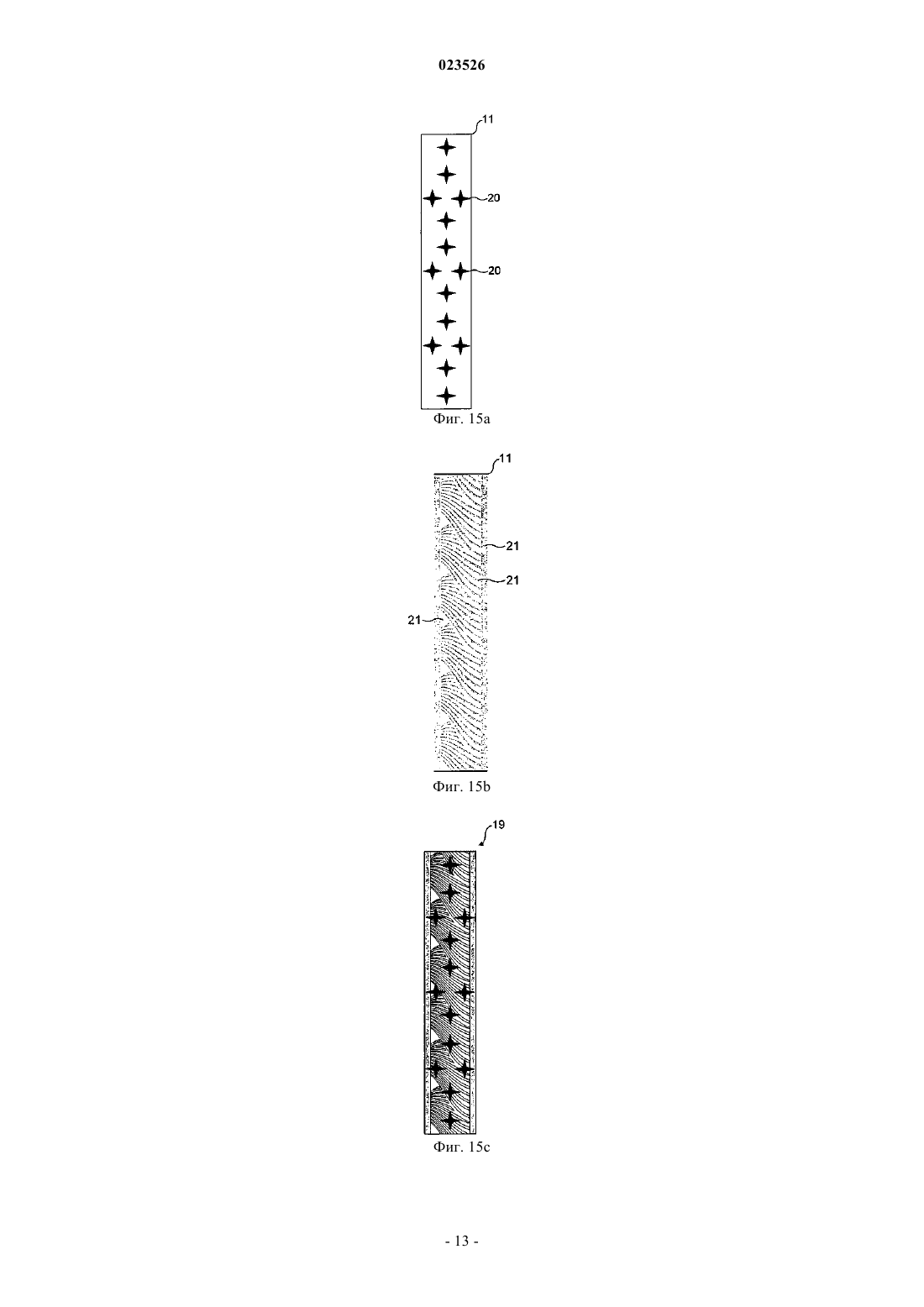

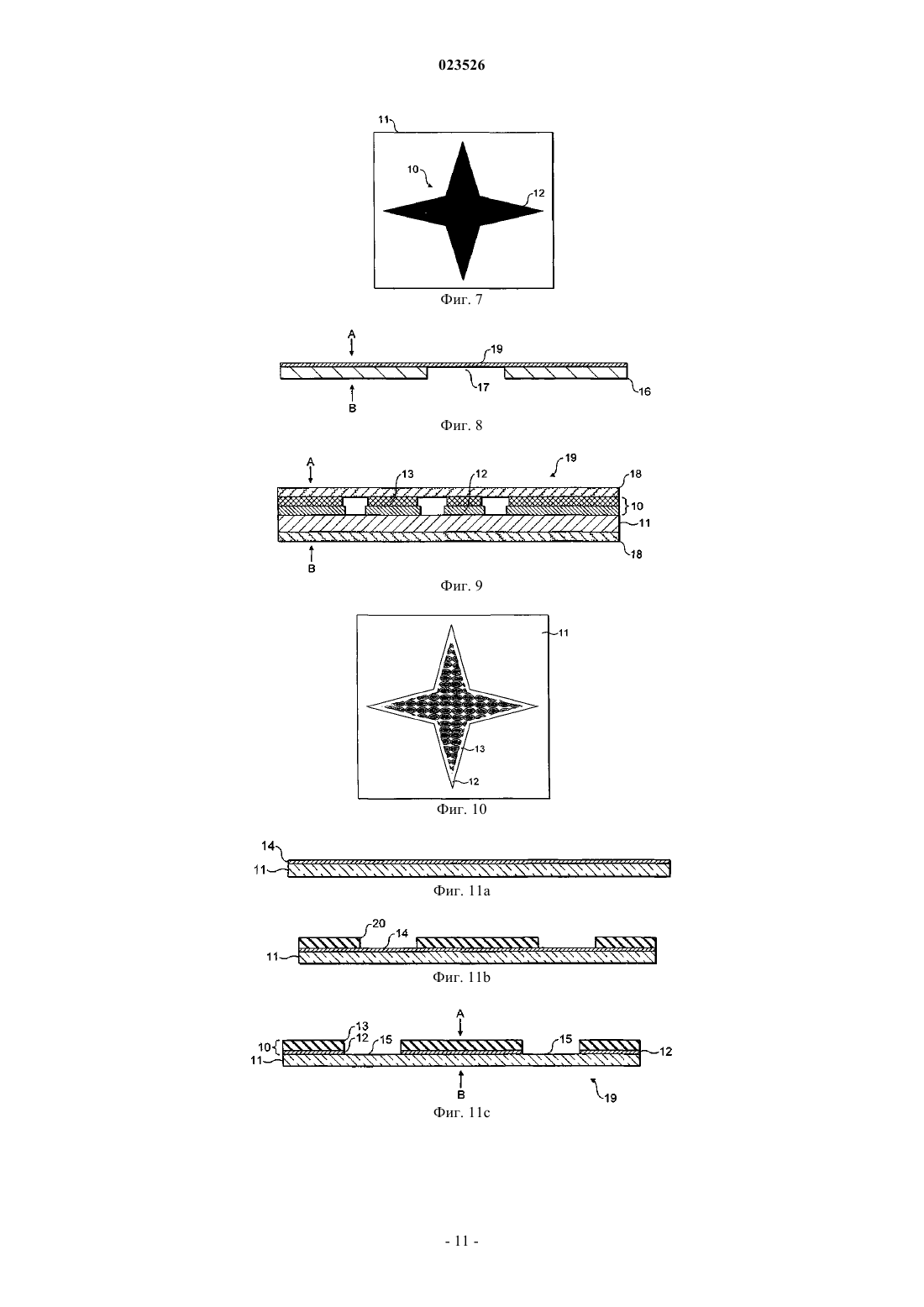

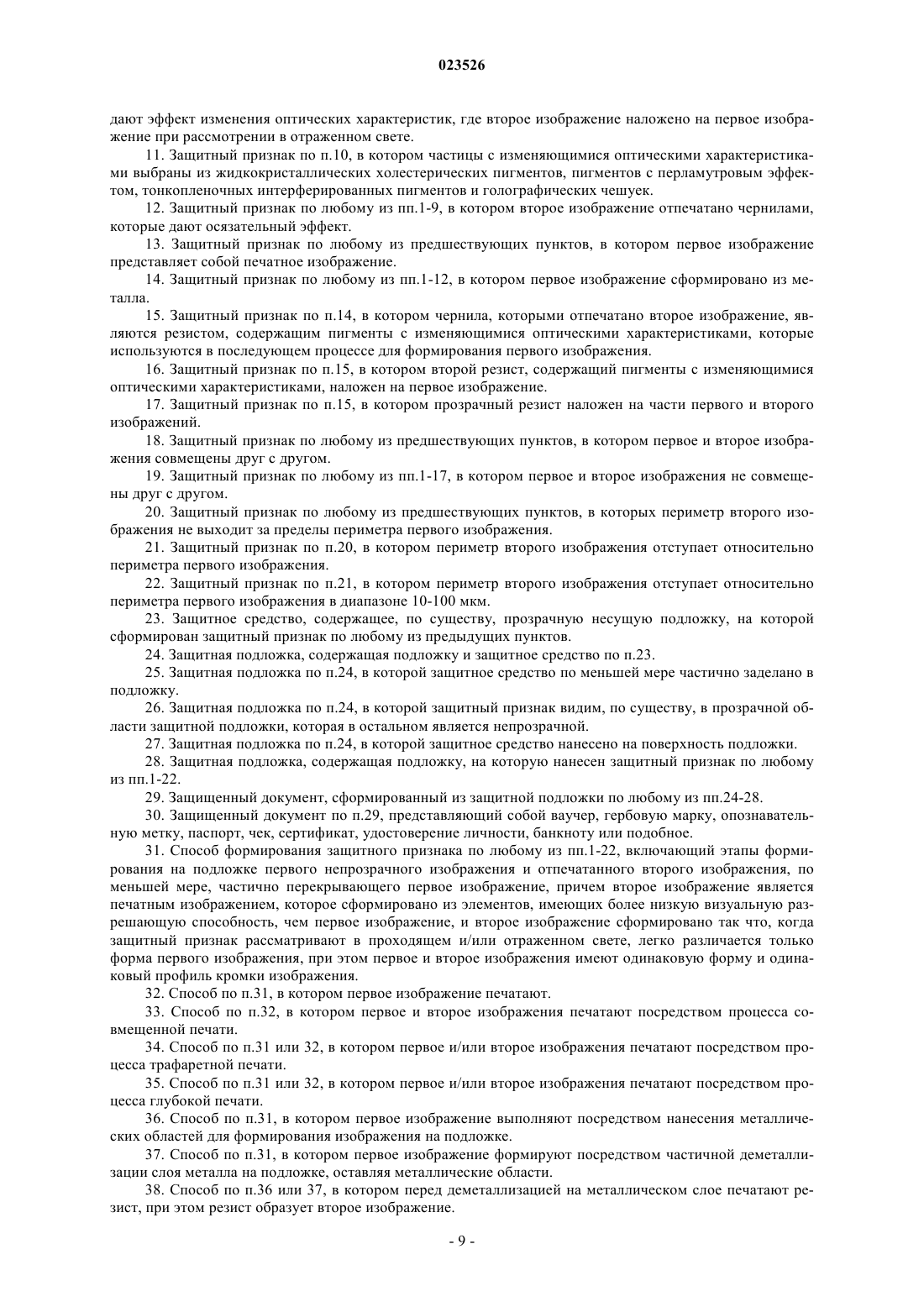

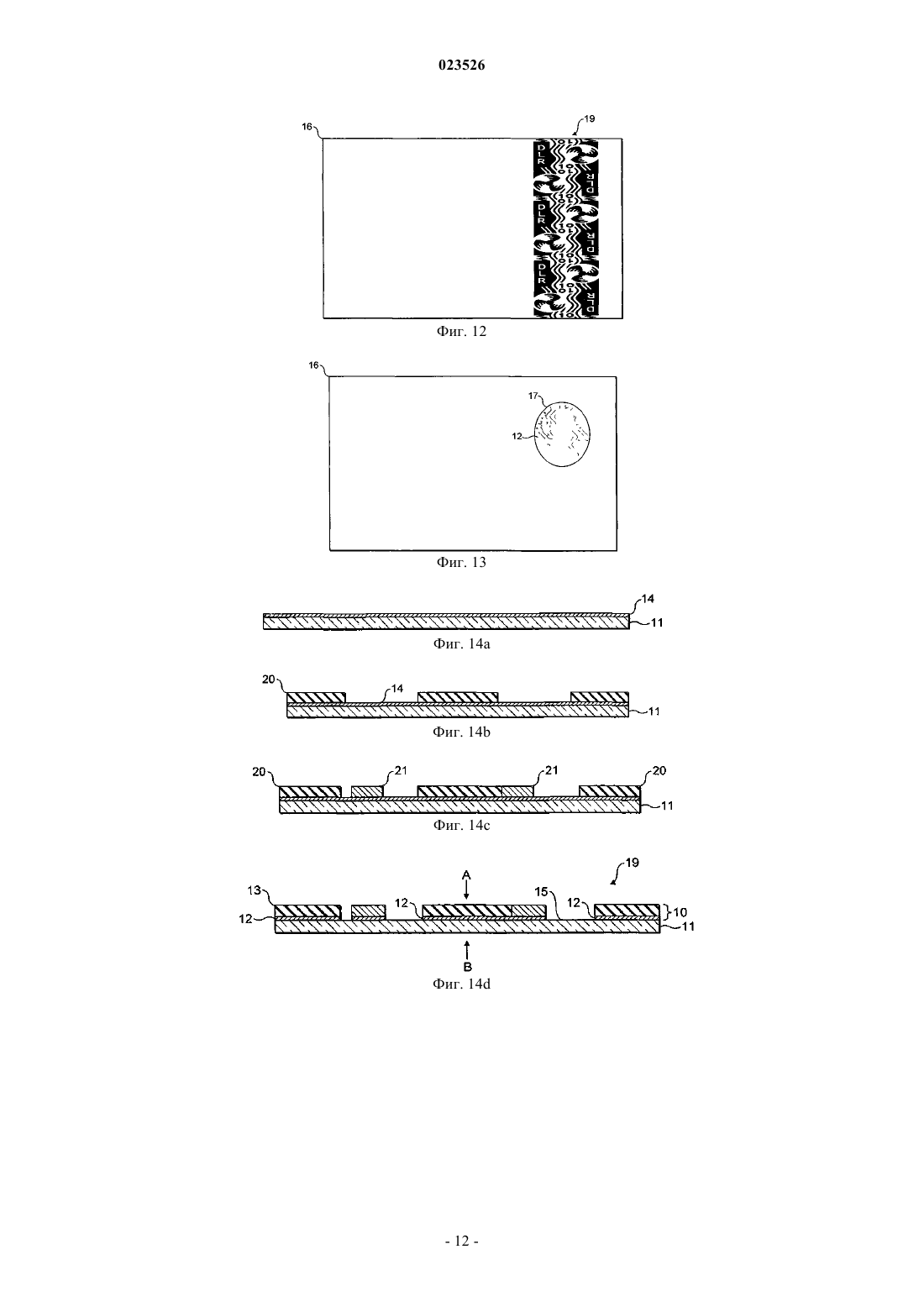

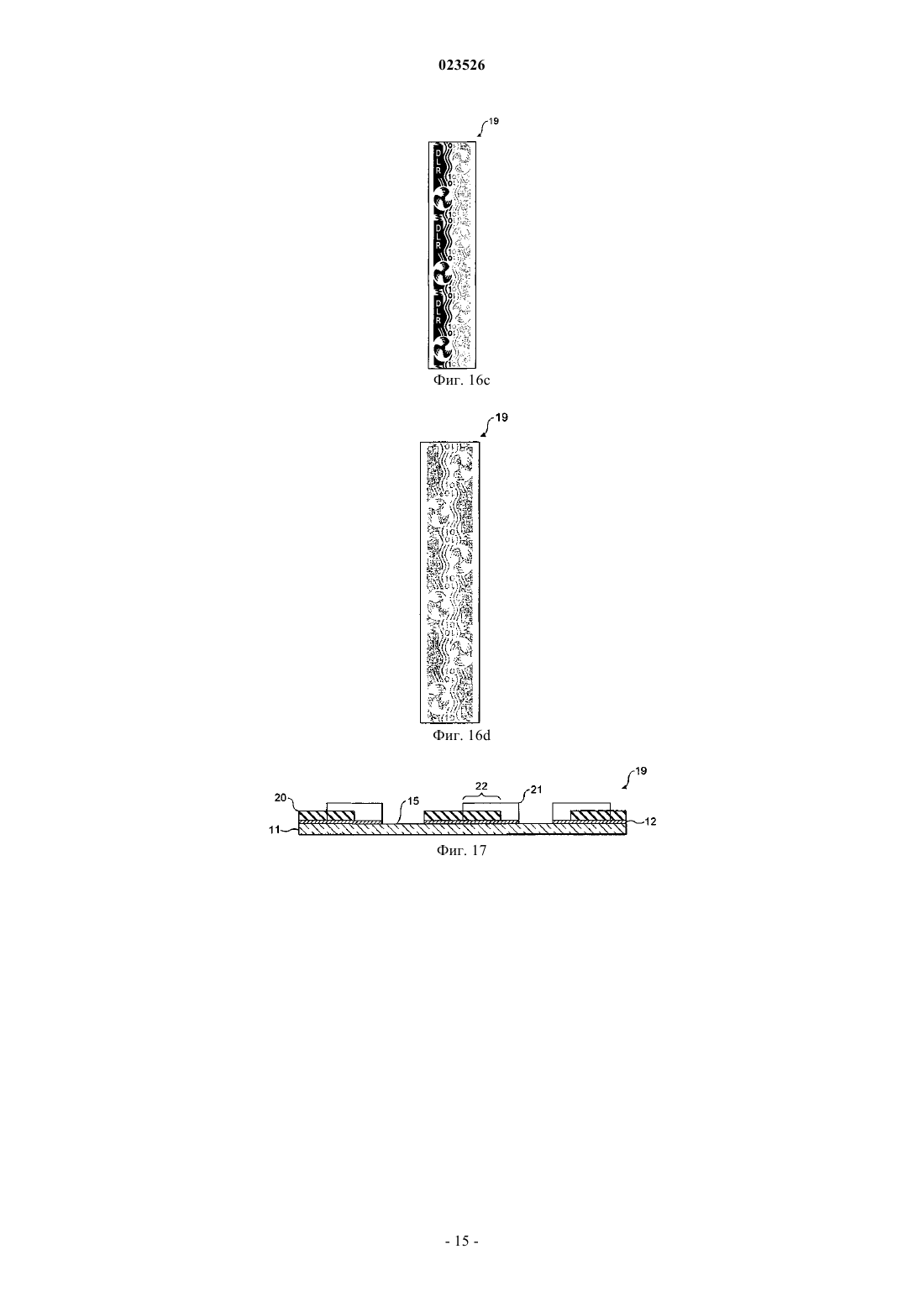

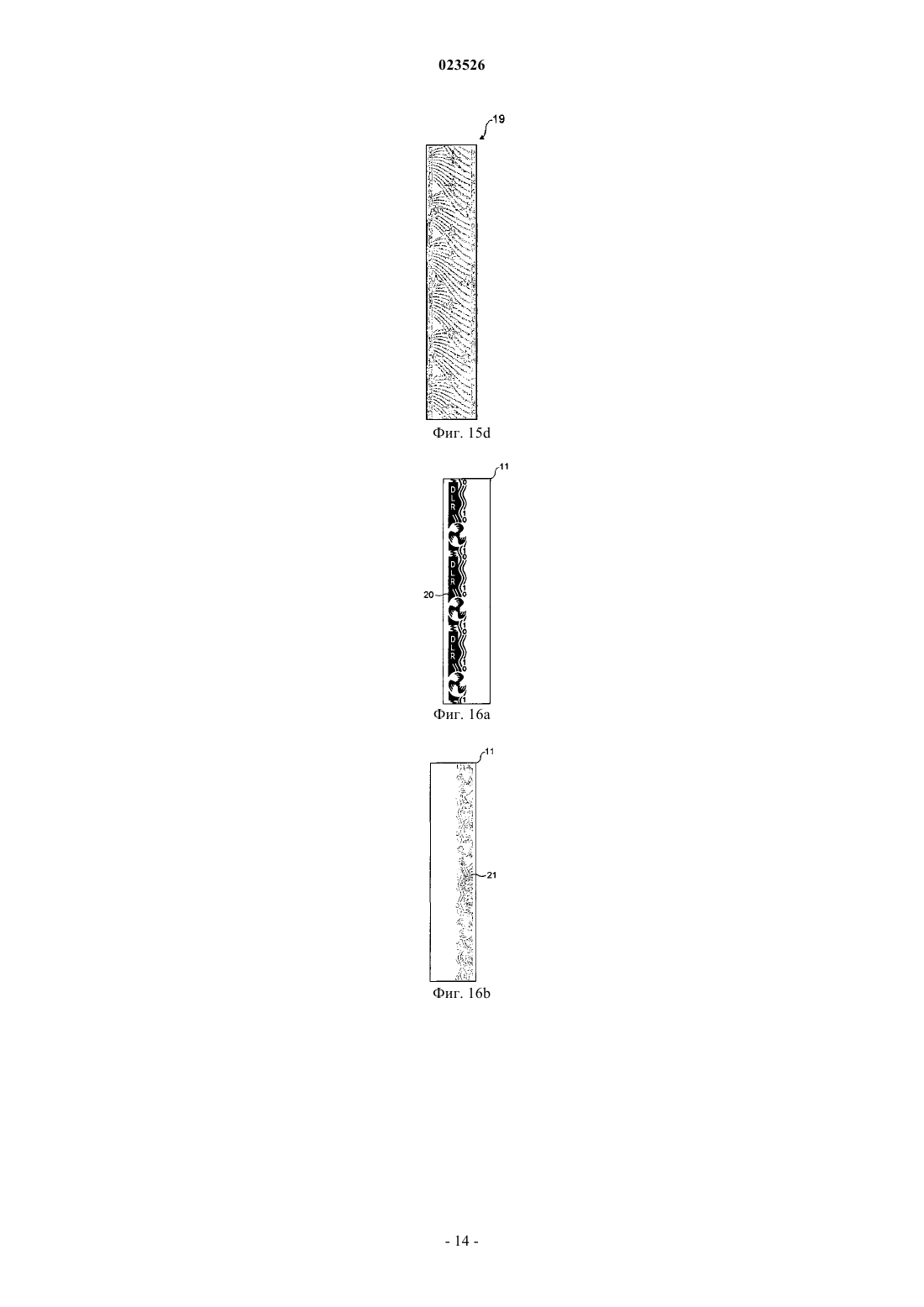

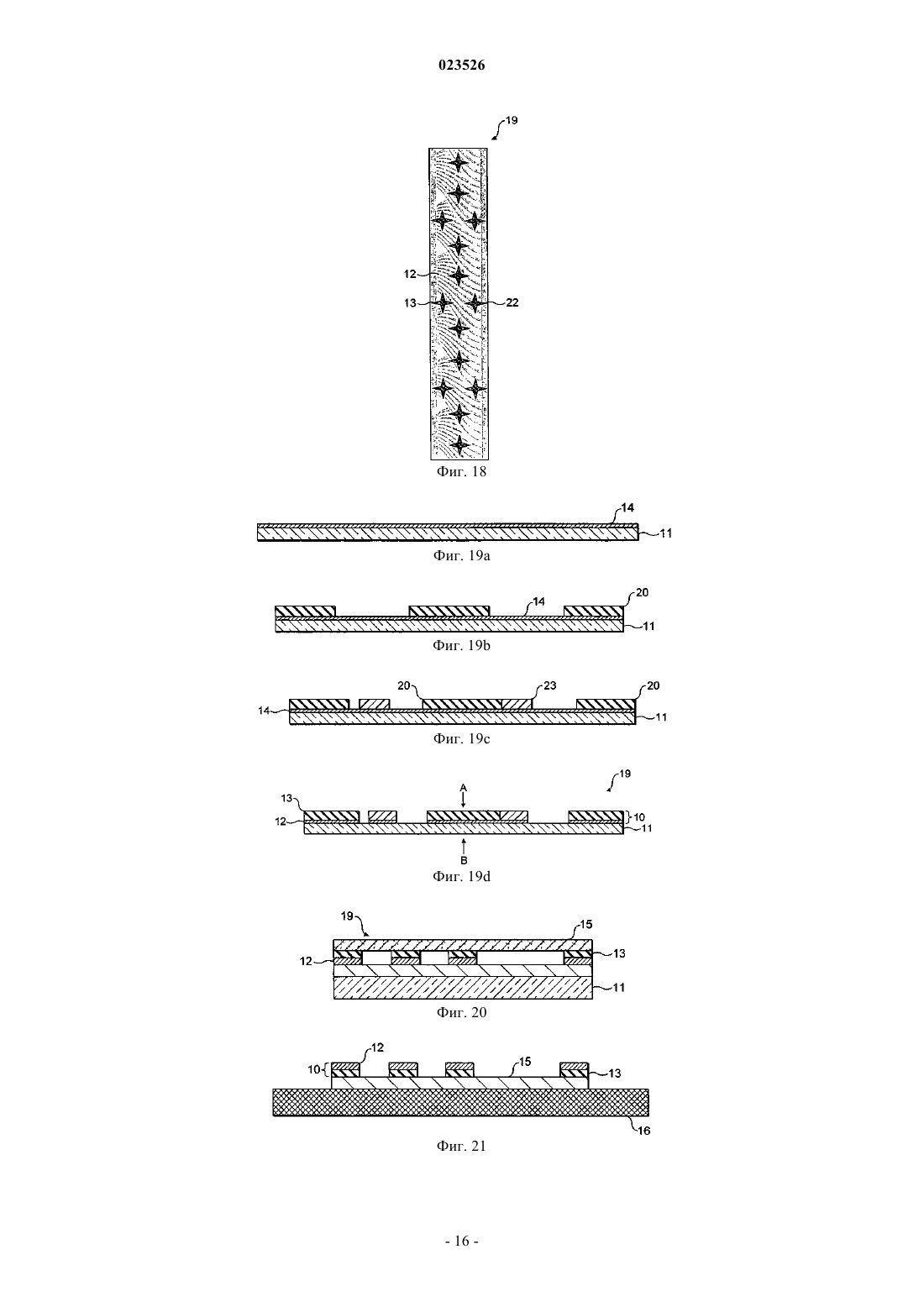

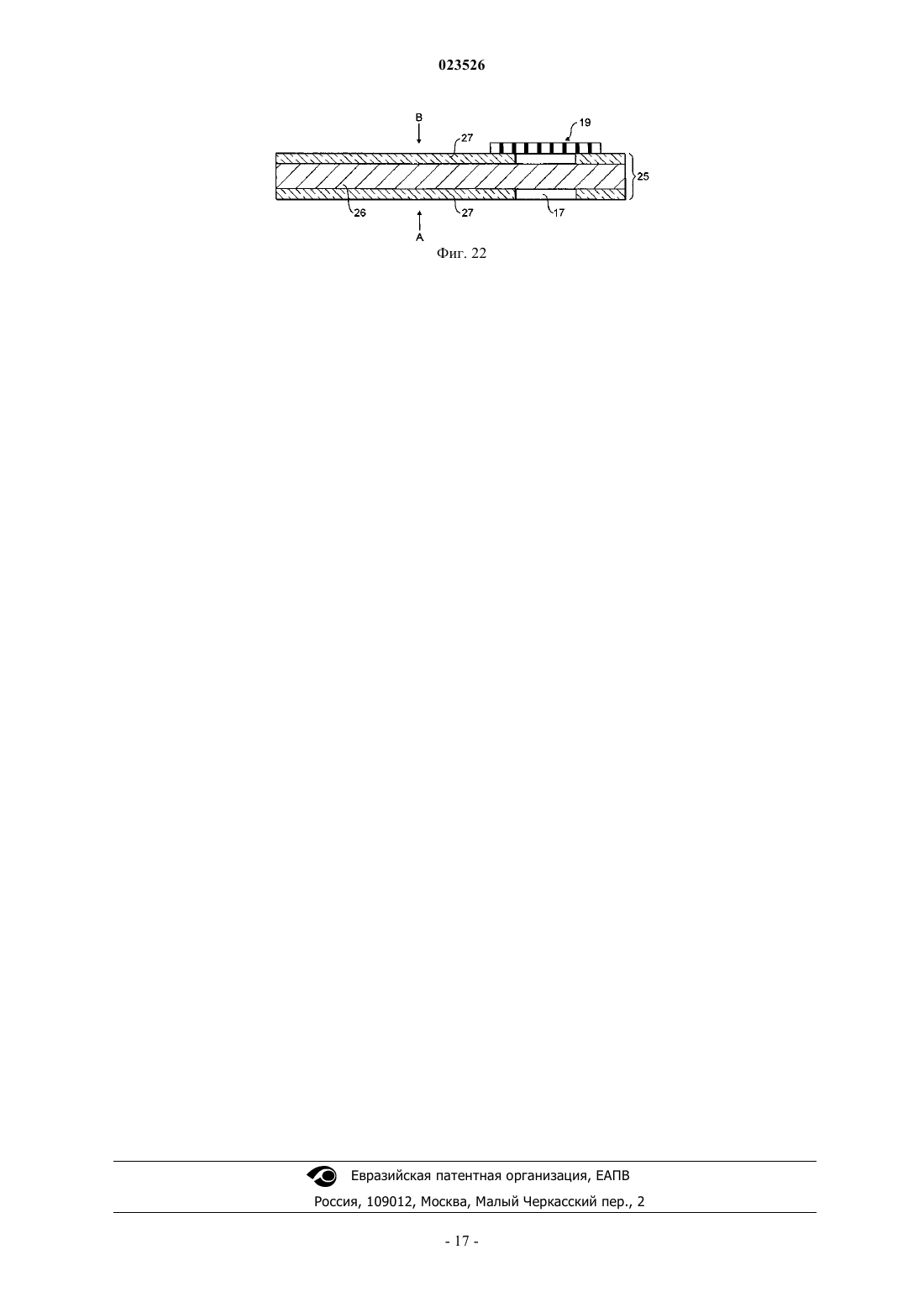

УСОВЕРШЕНСТВОВАНИЯ ПЕЧАТНЫХ ЗАЩИТНЫХ ПРИЗНАКОВ Изобретение относится к усовершенствованиям защитных признаков, которые содержат по меньшей мере одно печатное изображение, и в частности к таким защитным признакам,которые обеспечивают усовершенствование разрешающей способности печатных изображений,формирующих защитные признаки, изготовленные с использованием чернил, пигментов или процессов печати, которые сами по себе не приспособлены для получения четко очерченных изображений с высокой разрешающей способностью. Защитный признак содержит непрозрачное первое изображение и второе изображение, по меньшей мере частично наложенное на первое изображение, причем второе изображение является отпечатанным изображением, которое имеет более низкую визуальную разрешающую способность, чем первое изображение. Второе изображение формируют таким образом, что когда защитный признак рассматривают в проходящем и/или отраженном свете, легко распознается только форма первого изображения.(71)(73) Заявитель и патентовладелец: ДЕ ЛЯ РЮ ИНТЕРНЭШНЛ ЛИМИТЕД (GB) Изобретение относится к усовершенствованиям защитных признаков, которые содержат по меньшей мере одно печатное изображение, и в частности к таким защитным признакам, которые обеспечивают усовершенствование разрешающей способности печатных изображений, формирующих защитные признаки с использованием чернил, пигментов или процессов печати, которые сами по себе не приспособлены для получения четко очерченных изображений с высокой разрешающей способностью. Печатные защитные признаки на защищенных документах часто требуют или имеет преимущество от печати с высокой разрешающей способностью. Например, микропечать, которая часто используется на защищенных документах, является проблемой для подделывателей документов при копировании, но является возможной, только если печать имеет достаточную разрешающую способность. В случаях, когда печать осуществляется на прозрачных или полупрозрачных подложках, изображения могут быть видны благодаря просвечиванию и могут взаимодействовать с изображениями на противоположной стороне документа, например производить муаровые интерференционные картины. В таких случаях изображения с высокой разрешающей способностью создают большие эффекты, чем изображения с низкой разрешающей способностью. С другой стороны, изображения с низкой разрешающей способностью легче подделать, и они ухудшают эстетическое восприятие документа. Наоборот, желательно при некоторых обстоятельствах использовать чернила, пигменты или процессы печати, которые сами по себе не приспособлены для получения четких изображений или изображений с высокой разрешающей способностью. Существует много причин, по которым разрешающая способность печати может быть недостаточной. Если пигмент чернил имеет крупные частицы, разрешающая способность будет ограничена диаметром частиц. Примерами этого являются пигменты с изменяющимися оптическими характеристиками, у которых должен быть диаметр по меньшей мере 10 мкм и более предпочтительно по меньшей мере 20 мкм, и еще более предпочтительно по меньшей мере 30 мкм, чтобы достигнуть хорошего оптически переменного эффекта. Если частицы пигмента чернил будут иметь низкую плотность расположения, то пространство между частицами ограничит разрешающую способность изображения. Примером этого могут быть частицы, которые очень дороги, и, таким образом, желательно использовать их экономно для снижения затрат. В альтернативном варианте может быть желательно иметь изображение, которое является полупрозрачным, и это может быть достигнуто только при использовании пигментов низких плотностей. Если процесс печати имеет присущие ограничения разрешающей способности. Примерами этого являются глубокая печать с большими растровыми ячейками для соответствия большим частицам, например при помощи пигментов с изменяющимися оптическими характеристиками, и трафаретная печать,в которой используется растр низкой литетуры для нанесения толстого слоя чернил для получения осязательного изображения. В некоторых случаях все или несколько из этих причин могут относиться к печатному изображению. Проблема, которая возникает при печати защитных признаков, состоит в получении изображения высокой разрешающей способности в комбинации с процессом печати или чернилами, которые по существу способны производить только изображение с низкой разрешающей способностью. Согласно изобретению получен защитный признак, содержащий непрозрачное первое изображение и второе изображение, по меньшей мере частично перекрывающее первое изображение, причем второе изображение является печатным изображением, которое имеет более низкую визуальную разрешающую способность, чем первое изображение, и второе изображение формируют таким образом, что когда защитный признак рассматривают в проходящем и/или отраженном свете, легко различается только форма первого изображения. Изобретение также обеспечивает получение защитного средства, содержащего по существу прозрачную несущую подложку, на которой сформирован вышеупомянутый защитный признак, причем носитель защитного средства содержит подложку и указанное защитное средство и защищенный документ,сформированный указанной подложкой. Изобретение также предлагает способ формирования вышеупомянутого защитного признака, содержащий этапы формирования на подложке первого непрозрачного изображения и печатного второго изображения, по меньшей мере частично перекрывающего первое изображение, причем второе изображение является печатным изображением, которое имеет более низкую визуальную разрешающую способность, чем первое изображение, и второе изображение формируют таким образом, что когда защитный признак рассматривают в проходящем и/или отраженном свете, легко различима только форма первого изображения. Предпочтительные варианты осуществления настоящего изобретение будут теперь описаны, только для примера, со ссылками на прилагаемые чертежи, на которых: фиг. 1 - вид в плане защищенного документа, несущего печатный защитный признак согласно настоящему изобретению; фиг. 2 - вид сбоку в сечении защищенного документа, показанного на фиг. 1, выполненном по линии II-II; фиг. 3 - такой же вид сбоку в сечении защищенного документа, показанного на фиг. 2, показывающий вид в режиме отражения; фиг. 4 - такой же вид сбоку в сечении защищенного документа, показанного на фиг. 2, показывающий вид в режиме прохождения света; фиг. 5 - вид сбоку в сечении защищенного документа, несущего печатный защитный признак согласно варианту осуществления настоящего изобретения; фиг. 6 - вид в плане защищенного документа, показанного на фиг. 5, рассматриваемого в отраженном свете; фиг. 7 - вид в плане защищенного документа, показанного на фиг. 5, рассматриваемого в проходящем свете; фиг. 8 - вид сбоку в сечении защитного средства, нанесенного на подложку; фиг. 9 - вид защитного средства, имеющего защитный признак, согласно настоящему изобретению,нанесенный на несущую пленку при подготовке к нанесению на несущую подложку; фиг. 10 - вид, подобный показанному на фиг. 6, показывающий использование пигментов с изменяющимися оптическими характеристиками; фиг. 11 а-11 с - виды сбоку в сечении, показывающие этапы одного способа формирования защитных признаков согласно настоящему изобретению; фиг. 12 - вид в плане одной стороны носителя защитного признака, включающего защитное средство, несущее защитный признак согласно настоящему изобретению; фиг. 13 - вид противоположной стороны носителя защитного признака, показанного на фиг. 12; фиг. 14a-14d - этапы, включенные в другой способ формирования защитного признака согласно настоящему изобретению; фиг. 15a-15d - виды в плане различных стадий при формировании защитного признака на защитном средстве способом, показанном на фиг. 14a-14d; фиг. 16a-16d - виды в плане различных стадий формирования альтернативного варианта выполнения защитного признака согласно настоящему изобретению на защитном средстве; фиг. 17 - вид в сечении защитного средства, имеющего защитный признак согласно настоящему изобретению; фиг. 18 - вид в плане защитного средства, показанного на фиг. 17; фиг. 19a-19d - этапы, включенные в другой способ формирования защитного признака согласно настоящему изобретению; фиг. 20 - вид в сечении защитного средства, имеющего защитный признак согласно настоящему изобретению, пригодный для нанесения в форме полоски или накладки; фиг. 21 - вид в сечении защитного средства, показанного на фиг. 20, нанесенного на защищенный документ; и фиг. 22 - вид в сечении защитного средства, показанного на фиг. 20, нанесенного на прозрачную область защищенного документа. В своем самом широком смысле настоящее изобретение представляет собой защитный признак, который содержит первое изображение высокой разрешающей способности на подложке, поверх которого отпечатано второе изображение, которое имеет низкую разрешающую способность и которое, предпочтительно, имеет оптический, осязательный или другой эффект. Изображения наложены друг на друга, и при рассмотрении в проходящем и/или отраженном свете только форма изображения с высокой разрешающей способностью легко различается, но не форма изображения с низкой разрешающей способностью. Это может быть получено благодаря относительному расположению и форме двух изображений,таким образом, что второе изображение не проходит за пределы границ первого изображения, и/или благодаря составу чернил, из которых сформировано второе изображение. Оптические свойства двух изображений могут быть приспособлены таким образом, чтобы они давали низкий коэффициент контрастности по меньшей мере в одном режиме наблюдения, а именно в проходящем или отраженном свете. Таким образом, любые выгодные оптические, осязательные или другие свойства изображения с низкой разрешающей способностью не ухудшают разрешающую способность полного изображения, воспринимаемого наблюдателем. Защитные признаки согласно настоящему изобретению могут быть нанесены на различные подложки, некоторые из которых следующие:a) удлиненные защитные элементы и ленты, используемые при изготовлении защитных подложек. Известно множество их примеров в предшествующем уровне техники, включая описанные в документахb) полимерные защитные подложки, особенно те, которые содержат непокрытую область с окном;c) фольга, наносимая в форме лент или накладок и т.п. на бумагу или полимерные защитные подложки;d) изображения, отпечатанные прямо на бумаге и полимерные защитные подложки или документы. Предпочтительно оптические свойства двух изображений, формирующих защитный признак, соответствуют определенным нормам. В частности, коэффициент контрастности двух изображений, рассматриваемых при отраженном или проходящем свете, должен быть небольшим. На фиг. 1 показан защитный признак 10, соответствующий настоящему изобретению, сформированный на подложке 11, такой как бумажный защищенный документ. Изображение 12 с высокой разрешающей способностью сначала наносят на подложку 11, и изображение 13 с низкой разрешающей способностью наносят на изображение 12 с высокой разрешающей способностью. На фиг. 2 показана интенсивность (I) отраженного света, как поток световой энергии, падающий на поверхность или передающийся от поверхности. Коэффициент (Rb) контрастности полного изображения относительно фона составляет Коэффициент (Rh) контрастности изображения 13 с низкой разрешающей способностью относительно изображения 12 с высокой разрешающей способностью составляет где Ih составляет интенсивность света, отраженного от изображения 12 с высокой разрешающей способностью;IL составляет интенсивность света, отраженного от изображения 13 с низкой разрешающей способностью; иIb составляет интенсивность света, отраженного от фона. Ii составляет интенсивность падающего света. Предпочтительно RhRb или в режиме наблюдения при отраженном свете, или в режиме наблюдения при проходящем свете, или в обоих режимах наблюдения. Также предпочтительно, что Rh/Rb 0,2. Различные режимы наблюдения показаны на фиг. 3 и 4, при этом на фиг. 3 показан режим наблюдения при отраженном свете, и на фиг. 4 показан режим наблюдения при проходящем свете. Предпочтительно большая часть периметра изображения 13 с низкой разрешающей способностью находится в пределах периметра изображения 14 с высокой разрешающей способностью, и более предпочтительно больше 80% длины периметра изображения 13 с низкой разрешающей способностью находится в пределах периметра изображения 12 с высокой разрешающей способностью. Изображения 12, 13 защитного признака 10 могут быть сформированы различными способами. Некоторые из них следующие.a) Процессы печати. Процессы печати представляют простую совмещенную печать, при которой изображение 13 с низкой разрешающей способностью печатают с совмещением с изображением 12 с высокой разрешающей способностью. Печать может быть нанесена на непрозрачную, полупрозрачную или прозрачную подложку 11. В случае с прозрачной подложкой 11 могут быть получены определенные эффекты, когда оптические свойства двух изображений 12, 13 различны в режиме наблюдения при проходящем свете и при отраженном свете. Примеры этого будут приведены ниже при описании других конкретных вариантов осуществления изобретения.b) Процесс с использованием резиста и травления. Согласно этому способу используются чернила, содержащие один или более пигментов с изменяющимися оптическими характеристиками, в качестве резиста, согласно так называемому способу с использованием "резиста и травления" для получения деметаллизированного изображения. Было обнаружено, что чернила, которыми печатают с использованием трафаретной или глубокой печати,производят изображение 13 с довольно низкой разрешающей способностью из-за большого размера частиц пигмента и/или из-за того, что частицы используются с низкой плотностью. Чернила печатают на поверхность металлизированной пленки, которую затем деметаллизируют, погружая ее в гидроокись перед промывкой водой. Полученное защитное изображение 10 содержит нечетко ограниченное печатное изображение 13 с изменяющимися оптическими характеристиками, под которым находится четко ограниченное изображение 12 из металла. Пигменты с изменяющимися оптическими характеристиками, пригодные для использования согласно настоящему изобретению, включают холестерические жидкокристаллические пигменты, пигменты с перламутровым эффектом и тонкопленочные интерферированные пигменты и голографические пластинки. Когда в чернилах используются эти пигменты с изменяющимися оптическими характеристиками, разрешающая способность изображения 13 ограничена как в отношении достигаемых ширин линий,так и в отношении четкости контура изображения, т.е. ограничения кромки изображения 13. Это происходит вследствие того факта, что пигменты с изменяющимися оптическими характеристиками намного крупнее, чем обычные пигменты, в результате чего невозможно произвести четко ограниченные знаки посредством непосредственной печати чернилами, содержащими такие пигменты. Частицы пигментов с изменяющимися оптическими характеристиками должны иметь диаметр, составляющий по меньшей мере 10 мкм и более предпочтительно по меньшей мере 20 мкм, и еще более предпочтительно по меньшей мере 30 мкм для достижения хорошего оптически изменяющегося эффекта. Комбинация оптически не изменяющегося (с высокой разрешающей способностью) изображения 12 с наложенным на него оптически изменяющимся (с низкой разрешающей способностью) изображением 13 позволяет защитному изображению 10 иметь отчетливый контур, при условии, что пигменты с из-3 023526 меняющимися оптическими характеристиками не выходят за пределы оптически не изменяющегося изображения 12. В этом случае отчетливый контур защитного признака 10 образуется по существу непрозрачным материалом для оптически не изменяющегося изображения 12. Это позволяет наблюдать четкий силуэт защитного признака 10 в проходящем свете, что не было бы возможно, если бы покрытие, содержащее грубый оптически изменяющийся пигмент, используемый для формирования изображения 13 с низкой разрешающей способностью, печаталось прямо на прозрачную подложку 11. На фиг. 5-7 показано, как защитные признаки согласно настоящему изобретению решают проблему нечеткого ограничения кромки. Защитный признак 10 предпочтительно сформирован на прозрачной подложке 11 посредством нанесения на нее фигурного непрозрачного слоя для формирования изображения 12 с высокой разрешающей способностью, например осажденного из паровой фазы алюминия. Чернила с изменяющимися оптическими характеристиками, содержащие грубый пигмент, затем печатают с наложением на изображение 12 с высокой разрешающей способностью для получения изображения 13 с низкой разрешающей способностью таким образом, что изображение 13 следует кромке изображения 12. Пигменты, присутствующие в чернилах, не проходят за кромки первого изображения 12. Когда защитный признак 10 рассматривается в отраженном свете в направлении стрелки A, он наблюдается как имеющий оптически изменяющиеся характеристики чернил с изменяющимися оптическими характеристиками. Хотя чернила с изменяющимися оптическими характеристиками имеют нечетко ограниченные кромки, как показано на фиг. 6, это незаметно вследствие наличия изображения 12 с высокой разрешающей способностью, которое эффективно образует цельную рамку вокруг изображения 13 с изменяющимися оптическими характеристиками. При взгляде в направлении стрелки B в отраженном свете защитный признак 10 будет выглядеть оптически не изменяющимся, и в этом примере будет иметь металлический вид. При взгляде на защитный признак 10 в проходящем свете с любого направления A, B (фиг. 7) будет виден четкий темный силуэт изображения 12 с четким ограничением кромки. Защитный признак 10 может быть сформирован таким образом, что его можно рассматривать в прозрачной, по существу, области в основном непрозрачной защитной подложки 16, такой как бумага или полимерная подложка или выполненный из них документ. Для достижения этого защитный признак 10 может быть нанесен на подложку 11, которая является по существу прозрачной полимерной пленкой,для формирования защитного средства 19. Изображение 12 с высокой разрешающей способностью сформировано слоем по существу непрозрачного материала с не изменяющимися оптическими характеристиками, такого как напыленный в вакууме металлический слой. Изображение 13 с низкой разрешающей способностью формируют посредством печати слоя материала с изменяющимися оптическими характеристиками, такого как смолистое покрытие, содержащее один или более пигментов с изменяющимися оптическими характеристиками. Защитное средство 19 затем может быть нанесено на защитную подложку 16 таким образом, что его можно видеть с обеих сторон подложки 16. Способы такого нанесения защитных средств 19 описаны в документах EP-A-1141480 и WO-A-03054297. Согласно способу, описанному в документе EP-A-1141480,одна сторона защитного средства полностью открыта на одной поверхности подложки, в которую оно частично заделано, и частично открыто в окнах в другой поверхности подложки. Защитные подложки могут быть сформированы из любых обычных материалов, включая бумагу и полимер. В данной области техники известны способы формирования по существу прозрачных областей в каждом из этих типов подложек. Например, документ WO-A-8300659 описывает банкноту из полимера,сформированную из прозрачной подложки, содержащей непрозрачное покрытие на обеих сторонах подложки. Непрозрачное покрытие не присутствует в локализованных областях на обеих сторонах подложки для формирования прозрачной области. Документ WO-A-0039391 описывает способ создания прозрачной области в бумажной подложке. Другие способы формирования прозрачной области на бумажных подложках описаны в документах EP-A-723501, EP-A-724519, WO-A-03054297 и EP-A-1398174. Другой способ нанесения защитного средства на защитную подложку таким образом, что его можно видеть с обеих сторон подложки, описан в документе EP-A-1141480. Согласно этому способу, как показано на фиг. 8, защитное средство 19 имеет форму широкого удлиненного элемента и избирательно открыто на одной стороне защитной подложки и полностью открыто на другой стороне для получения прозрачной области 17. Этот способ позволяет применять значительно более широкие защитные элементы на защитной подложке, чем позволяют другие способы. На фиг. 9 показан вид сечения защитного средства 19, несущего защитный признак 10 согласно настоящему изобретению, который пригоден для включения в защитную подложку 16, как описано в документе EP-A-1141480. Защитный признак 10 сформирован на подложке 11, которая является по существу прозрачной полимерной пленкой. Изображение 12 с высокой разрешающей способностью сформировано на подложке в виде знаков, выполненных посредством металлизации. Хорошо известны способы получения частично металлизированных/деметаллизированных пленок,согласно которым металл не присутствует в контролируемых и четко обозначенных областях. Один способ предусматривает избирательную деметаллизацию областей с использованием резиста и травления,как описано в документе US-B-4652015. Известны другие способы достижения подобных эффектов; например, алюминий может быть напылен в вакууме через маску, или алюминий может быть избирательно удален из композитной полосы, выполненной из пластмассового носителя и алюминия, с использованием эксимерного лазера. Изображение 13 с низкой разрешающей способностью затем наносят посредством печати чернилами с изменяющимися оптическими характеристиками или покрытия поверх и с наложением на изображение 12 с высокой разрешающей способностью из металла таким образом, что два изображения 12, 13 имеют одинаковую форму и следуют одинаковому профилю кромки. Предпочтительно изображение 13 с низкой разрешающей способностью не выходит за пределы изображения 12 с высокой разрешающей способностью. Более предпочтительно изображение 13 с низкой разрешающей способностью отступает относительно изображения 12 с высокой разрешающей способностью по меньшей мере на 10 мкм, предпочтительно не больше 100 мкм. На обе стороны 14, 15 средства 19 может быть нанесено клейкое покрытие 18 для улучшения его связывания с защитной подложкой 16 при заделывании в нее. В качестве модификации вышеупомянутого способа резист, используемый согласно способу с использованием резиста и травления, содержит пигменты с изменяющимися оптическими характеристиками и используется для формирования второго изображения 13 с низкой разрешающей способностью. Использование резиста с изменяющимися оптическими характеристиками обеспечивает точное совмещение сформированного им изображения 13 с низкой разрешающей способностью и изображения 12 с высокой разрешающей способностью, сформированного оставшимся металлом. Кроме того, наблюдалось, что когда такой резист наносили на металл, пигменты с изменяющимися оптическими характеристиками в резисте имеют тенденцию отступать от кромки покрытия из резиста, таким образом, обеспечивая то, что пигменты с изменяющимися оптическими характеристиками не проходят за пределы кромки металла, формирующего второе изображение 12 с высокой разрешающей способностью, как показано на фиг. 10. Однако следует отметить, что это является схематической фигурой, и пигменты могут не быть расположены в таком однородном порядке. На фиг. 11 а-11 с показан другой альтернативный способ с использованием металлизированной пленки, содержащей по существу прозрачную полимерную пленку BOPP (из двуосноориентированного полипропилена) или подобную, которая формирует подложку 11, которая имеет непрозрачный слой металла 14 на первой ее стороне (фиг. 11 а). Резист 20, который содержит оптически изменяющийся пигмент, отпечатан на металлический слой 14 для формирования изображения 13 с низкой разрешающей способностью (фиг. 11b). Примерами класса пригодных резистных материалов являются сополимеры винилхлоридов/винилацетата, такие как смолы, поставляемые Union Carbide Ucar, Sun VHL 31534 илиWacker Vinnol E 15/45m. Отпечатанную металлизированную пленку затем частично деметаллизируют согласно известному способу деметаллизации с использованием промывки едкой щелочью, которая удаляет металл в областях 15 без отпечатанного резиста 20. Остающиеся области металла (т.е. покрытые резистом 20) формируют изображение 12 с высокой разрешающей способностью, и комбинация изображений 12, 13 создает знаки с изменяющимися оптическими характеристиками, которые видимы, когда защитное средство 19 рассматривают при отраженном свете в направлении стрелки A. Знаки также видимы при отраженном свете в направлении стрелки B, но в этом случае они будут иметь металлический внешний вид и без изменения оптических характеристик. Изображения 12, 13 и/или знаки, созданные изображениями 12, 13, предпочтительно имеют форму слов, цифр, рисунков и т.п. Резист 20 с изменяющимися оптическими характеристиками может быть отпечатан таким образом, что знаки формируются из областей резиста 20, таким образом, создающих позитивные знаки. В альтернативном варианте резист 20 с изменяющимися оптическими характеристиками может быть отпечатан для формирования негативных знаков, и в этом случае, полученные знаки будут образованы деметаллизированными областями 15. Однако сформированные знаки ясно видимы с обеих сторон и в отраженном свете, и в проходящем свете благодаря контрасту между деметаллизированными областями 15 и остающимися непрозрачными областями, которые формируют изображение 12 с высокой разрешающей способностью. Защитное средство 19 предпочтительно заделывают в защитную подложку 16 с использованием способа, описанного в документе EP-A-1141480, таким образом, что изображение 13 с низкой разрешающей способностью полностью открыто на передней поверхности подложки 16, и изображение 12 с высокой разрешающей способностью открыто в прозрачном окне 17 на тыльной стороне подложки 16. Когда рассматривают переднюю поверхность подложки 16 (как показано на фиг. 12), наблюдаются знаки с изменяющимися оптическими характеристиками, которые изменяют цвет под углом зрения, например изменяясь от красного цвета до зеленого, когда подложку 16 наклоняют от направления падения света по нормали. Когда тыльную сторону защитной подложки 16 рассматривают в отраженном свете, как показано на фиг. 13, в области 17, где она открыта с обеих сторон, знаки имеют металлический вид. Если защитную подложку 16 рассматривают в проходящем свете, наблюдается четкий силуэт знаков благодаря высокой четкости кромки металлического изображения 12 высокой разрешающей способности, и благодаря тому факту, что пигменты с изменяющимися оптическими характеристиками в изображении 13 с низкой разрешающей способностью не проходят за пределы кромки металла. Средство 19 также может быть полностью обращено таким образом, чтобы знаки с изменяющимися оптическими характеристиками были видимы в прозрачном окне 17 при рассмотрении с тыльной стороны, и металлические знаки были видимы при рассмотрении с передней стороны. Средство, показанное на фиг. 9, также может быть заделано в защитную подложку 16 в виде "защитной нити в окнах", как описано в документе EP-A-0059056. Документ EP-A-0059056 описывает способ изготовления бумаги с окнами для защитной нити на цилиндрической бумагоделательной машине. Способ включает тиснение цилиндрического формовочного покрытия для формирования выпуклых областей и введение непроницаемого удлиненного защитного элемента в контакт с выпуклыми областями формовочного покрытия до контактной точки входа в бассейн с водной бумажной массой. Там, где непроницаемый защитный элемент имеет плотный контакт с выпуклыми областями тиснения, осаждение волокон не может происходить, и в поверхности бумаги формируются окна. После того, как бумага полностью сформирована и снята с цилиндрического формовочного покрытия, вода извлекается из влажного волокнистого слоя, и бумага проходит процесс сушки. В обработанной начисто бумаге области защитного элемента, которые открыты в окнах, видимы в отраженном свете на одной стороне бумаги. Этот признак обычно используется для банкнот. В конфигурации с окнами с защитной нитью знаки с изменяющимися оптическими характеристиками будут видимы в отраженном свете на одной стороне подложки 16, где окна делают открытым защитное средство 19. При рассмотрении в проходящем свете будет наблюдаться четкий силуэт знаков благодаря присутствию изображения 12 с высокой разрешающей способностью из подстилающего металла, совпадающего с изображением 13 с изменяющимися оптическими характеристиками с низкой разрешающей способностью. Поскольку защитное средство 19 открыто только на одной стороне подложки 16, металлические знаки без изменения оптических характеристик не будут видимы в отраженном свете. Пигменты с изменяющимися оптическими характеристиками, имеющие цветовой сдвиг между двумя совпадающими цветами, когда цветовой сдвиг зависит от угла обзора, известны. Производство этих пигментов, их использование и их характеристические признаки описаны в документахUS-B-4434010, US-B-5059245, US-B-5084351, US-B-3135812, US-B-5171363, US-B-5571624, EP-A0341G02, EP-A-0736073, EP-A-668329, EP-A-0741170 и EP-A-U14102. Пигменты с изменяющимися оптическими характеристиками, имеющие цветовой сдвиг в зависимости от угла наблюдения, основаны на наложении друг на друга тонкопленочных слоев с различными оптическими характеристиками. Оттенок,величина цветового сдвига и хроматичность таких тонкопленочных структур зависят, прежде всего, от материала, составляющего слои, последовательности и количества слоев, толщины слоя, а также процесса производства. Обычно пигменты с изменяющимися оптическими характеристиками содержат непрозрачный полностью отражающий слой, диэлектрический слой из материала с низким показателем преломления (т.е. с показателем преломления 1,65 или меньше), осажденного поверх непрозрачного слоя и полупрозрачного частично отражающего слоя, нанесенного на диэлектрический слой. Альтернативными пигментами с изменяющимися оптическими характеристиками для указанных выше многослойных тонкопленочных структур являются пигменты с перламутровым эффектом. Пигменты с перламутровым эффектом снабжены слоистой подложкой с низким показателем преломления,такой как слюда, полиэтилентерефталат или синтетическая слюда, покрытая окислом металла с высоким показателем преломления, например оксидом кремния, оксидом титана или оксидом железа. Такая структура дает вид радужных цветов вследствие интерференции падающего света и отраженного света на поверхности покрытия из окисла металла, покрывающего слои, имеющие покрытие на их поверхностях, и поверхности слоистой подложки и в поверхности раздела покрытия с окислом металла. Следовательно, если материалы, имеющие высокий показатель преломления, проницаемость и ровные и однородные оптические свойства, используются как слой покрытия, получают пигменты высокой яркости с очень радужными цветами благодаря интерференции. Чернила с перламутровым эффектом могут быть получены от Merck под фирменным наименованием Iriodin. Другим альтернативным пигментом с изменяющимися оптическими характеристиками является жидкокристаллический пигмент. Жидкокристаллические пигменты с изменяющимися оптическими характеристиками формируют из жидкокристаллического полимера, который сшит таким образом, что его молекулы зафиксированы в холестерической фазе. Когда пленка изготовлена, она может быть разделена на мелкие пластинки. Эти пластинки сохраняют все оптические свойства холестерической жидкокристаллической пленки и, таким образом, демонстрируют оптическое изменение цветов в зависимости от изменения угла. Жидкокристаллические пигменты с изменяющимися оптическими характеристиками могут быть получены от Sicpa под торговым наименованием Oasis. Экспериментальные данные показали, что требуется весовое содержание пигмента, соответствующее по меньшей мере 10% и более предпочтительно по меньшей мере 20% для достижения полного наблюдения пигмента с изменяющимися оптическими характеристиками по всей поверхности знаков. Для адаптации предшествующего способа второй прозрачный резист 21 печатают на осажденном из паровой фазы слое алюминия, как показано на фиг. 14a-14d. Прозрачный резист 21 и резист 20 с изменяющимися оптическими характеристиками может быть отпечатан с совмещением или без совмещения. Когда полученное защитное средство 19 рассматривается в отраженном свете в направлении стрелки A,металлические знаки и знаки с изменяющимися оптическими характеристиками наблюдаются, но при рассмотрении при отраженном свете в направлении стрелки B, все знаки имеют металлический вид. На фиг. 15a-15d показан пример конструкции, где резист 20 с изменяющимися оптическими характеристиками и прозрачный резист 21 не печатаются с наложением. Резист 20 с изменяющимися оптическими характеристиками печатают как рисунок из звезд (фиг. 15a), и прозрачный резист 21 печатают как линейный рисунок (фиг. 15b). На фиг. 15 с и 15d показано завершенное защитное средство 19, рассматриваемое в отраженном свете в направлении стрелки A и стрелки B соответственно, со знаками, генерируемыми резистом 20 с изменяющимися оптическими характеристиками, и прозрачным резистом 21. При рассмотрении средства 19 со стороны стрелки A звезды имеют оптически изменяющийся эффект,например, при изменении цвета от золотистого к зеленому при изменении угла зрения от нормали. Линии имеют отражающую поверхность и металлический вид. При взгляде на средство 19 с противоположной стороны и звезды, и линии имеют металлический вид. На фиг. 16 а и 16d показан набор изображений, подобных показанным на фиг. 15a-15d, но где резист 20 с изменяющимися оптическими характеристиками и прозрачный резист 20 отпечатаны с наложением. В этом случае области с изменяющимися оптическими характеристиками изображения 13 с низкой разрешающей способностью и металлические области изображений 13 с высокой разрешающей способностью составляют единую структуру или знаки, а не независимые структуры или знаки. На фиг. 17 показан другой вариант осуществления изобретения, в котором в некоторых областях прозрачный резист 21 перекрывает резист 20 с изменяющимися оптическими характеристиками. Присутствие прозрачного резиста поверх резиста с изменяющимися оптическими характеристиками модифицирует вид знаков с изменяющимися оптическими характеристиками в области наложения, как показано на фиг. 18. На фиг. 19a-19d показаны этапы согласно другому способу формирования защитных признаков согласно настоящему изобретению, в котором прозрачный резист 21 заменен вторым резистом 23 с изменяющимися оптическими характеристиками, который дает другой оптический эффект по сравнению с первым резистом 20 с изменяющимися оптическими характеристиками, например, другой цветовой сдвиг в зависимости от угла. В этом примере первый резист 20 с изменяющимися оптическими характеристиками демонстрирует цветовой сдвиг от красного цвета к зеленому при изменении угла зрения от падения по нормали, и второй резист 23 с изменяющимися оптическими характеристиками демонстрирует цветовой сдвиг от зеленого цвета к синему. Как показано на фиг. 15a-15d, первый резист 20 с изменяющимися оптическими характеристиками наносят как рисунок из звезд, и второй резист 23 с изменяющимися оптическими характеристиками наносят как линейный рисунок. При взгляде на защитный признак 10 с верхней стороны звезды демонстрируют цветовой сдвиг от красного цвета к зеленому, и линии демонстрируют цветовой сдвиг от зеленого цвета к синему. При взгляде на защитный признак 10 с противоположной стороны как звезды, так и линии имеют металлический вид. В другом варианте осуществления изобретения два разных резиста 20, 23 с изменяющимися оптическими характеристиками могут накладываться друг на друга. Это может быть подобно структуре и конструкции, показанной на фиг. 18, за исключением того, что прозрачный резист 21 заменен вторым резистом 23 с изменяющимися по-другому оптическими характеристиками. В наложенных друг на друга областях 22 наблюдается третий цвет благодаря смешиванию двух цветов, показанных двумя резистами с изменяющимися оптическими характеристиками под любым заданным углом зрения. Также могут быть выполнены многие другие варианты осуществления настоящего изобретения. Резист с изменяющимися оптическими характеристиками может использоваться при печати с изменяющимися оптическими характеристиками. Этот вариант осуществления изобретения подобен показанному на фиг. 11 а-11 с, но с дополнительными чернилами с изменяющимися оптическими характеристиками, наносимыми после процесса деметаллизации. В тех областях, где вторые чернила с изменяющимися оптическими характеристиками наносят поверх деметаллизированной области, они видимы с обеих сторон средства. В каждом из предшествующих примеров изображения 12, 13 могут наноситься с совмещением или без совмещения. Прозрачный резист 21, показанный на фиг. 15a-15d, также может быть заменен окрашенным резистом с неизменяющимися оптическими характеристиками. Предпочтительно, цвет резиста с неизменяющимися оптическими характеристиками соответствует одному из сменяющихся цветов резиста 20 с изменяющимися оптическими характеристиками. Например, если резист 20 с изменяющимися оптическими характеристиками переходит от красного цвета к зеленому при наклоне защитного признака 10 от нормали, и резист с неизменяющимися оптическими характеристиками окрашен красным цветом, то при взгляде в направлении падения по нормали верхняя сторона признака 10 будет иметь однородный красный цвет. При наклоне от нормали резист 20 с изменяющимися оптическими характеристиками будет переходить от красного цвета к зеленому, и резист с неизменяющимися оптическими характеристиками останется красным. Таким образом может быть создан защитный признак 10 со скрытым изображением. В другом варианте осуществления изобретения защитное средство 19 может быть перенесено на защитную подложку 16 в форме полосы или накладки. На фиг. 20 показан пример защитного средства 19, пригодный для нанесения в форме полосы или накладки. Первое и второе изображения 12, 13 сформированы поверх съемной полимерной несущей подложки 11 с использованием ранее упомянутого резиста и способа травления, согласно которому резист содержит пигмент с изменяющимися оптическими характеристиками и используется для формирования второго изображения 13 с низкой разрешающей способностью. Средство 19 может быть нанесено на защитную подложку 16 с использованием липкого слоя 15. Липкий слой 15 наносят или на защитное средство 19, или на поверхность защитной подложки 16, на которую должно быть нанесено защитное средство 19. После переноса несущая подложка 11 может быть удалена, оставляя защитный признак 10, в виде открытого слоя, как показано на фиг. 21. Для визуализации оптически изменяющегося эффекта второго изображения 13 при отражении средство 19 должно быть нанесено поверх по существу прозрачной области 17 защитной подложки 16. Пример на фиг. 22 показывает защитное средство 19, нанесенное поверх прозрачной области 17 полимерной банкноты 25. Полимерная банкнота 25 сформирована из прозрачной подложки 26, содержащей по меньшей мере один слой непрозрачного покрытия 27 с обеих сторон подложки 26. Непрозрачное покрытие 27 отсутствует в локализованных областях на обеих сторонах подложки 26 для формирования прозрачной области 17. Защитное средство 19 затем наносят поверх прозрачной области 17 таким образом, что когда защитный признак 10 полимерной банкноты 25 рассматривают в направлении стрелки A,наблюдаются металлические знаки, но при рассмотрении в отраженном свете в направлении стрелки B наблюдаются знаки с изменяющимися оптическими характеристиками. В альтернативном варианте защитный признак 10, соответствующий настоящему изобретению,может быть заделан в полимерную банкноту 25 таким образом, что он видим только с одной стороны подложки 26. В этом случае защитный признак 10 наносят на прозрачную полимерную подложку 26, и на одной стороне носителя 26 непрозрачное покрытие 27 отсутствует. Это позволяет наблюдать сторону защитного признака 10, на которой видимы знаки с изменяющимися оптическими характеристиками, в то время как с другой стороны подложки 26 непрозрачное покрытие 27 нанесено поверх защитного признака 10 таким образом, что оно скрывает отражение металлических знаков. При взгляде в проходящем свете будет наблюдаться четкий силуэт знаков благодаря присутствию подстилающего металлического изображения 12 с высокой разрешающей способностью. В другом варианте осуществления изобретения прозрачная подложка 26 полимерной банкноты 27 образует несущую подложку для защитного признака 10. Полимерные банкноты являются только одним примером защищенного документа, выполненного на полимерной подложке. Настоящее изобретение также применимо для других типов полимерных защищенных документов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитный признак, содержащий непрозрачное первое изображение и второе изображение, отпечатанное поверх по меньшей мере части первого изображения, причем второе изображение сформировано из элементов, имеющих более низкую визуальную разрешающую способность, чем первое изображение, и второе изображение сформировано так что, когда защитный признак рассматривают в проходящем и/или отраженном свете, регионально различается только форма первого изображения, при этом первое и второе изображения имеют одинаковую форму и одинаковый профиль кромки изображения. 2. Защитный признак по п.1, в котором коэффициент контрастности второго изображения с меньшей разрешающей способностью относительно разрешающей способности первого изображения с более высокой составляет меньше 0,2 коэффициента контрастности полного изображения относительно фона,на который нанесен защитный признак. 3. Защитный признак по п.1 или 2, в котором второе изображение отпечатано чернилами, содержащими пигменты, имеющие крупные частицы. 4. Защитный признак по п.3, в котором диаметры частиц пигмента имеют размер, составляющий по меньшей мере 10 мкм. 5. Защитный признак по п.4, в котором диаметры частиц пигмента составляют по меньшей мере 20 мкм. 6. Защитный признак по п.5, в котором диаметры частиц пигмента составляют по меньшей мере 30 мкм. 7. Защитный признак по п.1 или 2, в котором второе изображение отпечатано чернилами, содержащими пигменты, имеющие низкую объемную плотность. 8. Защитный признак по п.7, в котором уровень содержания пигмента в чернилах, которыми отпечатано второе изображение, составляет по меньшей мере 10 вес.%. 9. Защитный признак по п.8, в котором уровень содержания пигмента в чернилах, которыми отпечатано второе изображение, составляет по меньшей мере 20 вес.%. 10. Защитный признак по любому из предшествующих пунктов, в котором второе изображение отпечатано чернилами, содержащими частицы с изменяющимися оптическими характеристиками, которые дают эффект изменения оптических характеристик, где второе изображение наложено на первое изображение при рассмотрении в отраженном свете. 11. Защитный признак по п.10, в котором частицы с изменяющимися оптическими характеристиками выбраны из жидкокристаллических холестерических пигментов, пигментов с перламутровым эффектом, тонкопленочных интерферированных пигментов и голографических чешуек. 12. Защитный признак по любому из пп.1-9, в котором второе изображение отпечатано чернилами,которые дают осязательный эффект. 13. Защитный признак по любому из предшествующих пунктов, в котором первое изображение представляет собой печатное изображение. 14. Защитный признак по любому из пп.1-12, в котором первое изображение сформировано из металла. 15. Защитный признак по п.14, в котором чернила, которыми отпечатано второе изображение, являются резистом, содержащим пигменты с изменяющимися оптическими характеристиками, которые используются в последующем процессе для формирования первого изображения. 16. Защитный признак по п.15, в котором второй резист, содержащий пигменты с изменяющимися оптическими характеристиками, наложен на первое изображение. 17. Защитный признак по п.15, в котором прозрачный резист наложен на части первого и второго изображений. 18. Защитный признак по любому из предшествующих пунктов, в котором первое и второе изображения совмещены друг с другом. 19. Защитный признак по любому из пп.1-17, в котором первое и второе изображения не совмещены друг с другом. 20. Защитный признак по любому из предшествующих пунктов, в которых периметр второго изображения не выходит за пределы периметра первого изображения. 21. Защитный признак по п.20, в котором периметр второго изображения отступает относительно периметра первого изображения. 22. Защитный признак по п.21, в котором периметр второго изображения отступает относительно периметра первого изображения в диапазоне 10-100 мкм. 23. Защитное средство, содержащее, по существу, прозрачную несущую подложку, на которой сформирован защитный признак по любому из предыдущих пунктов. 24. Защитная подложка, содержащая подложку и защитное средство по п.23. 25. Защитная подложка по п.24, в которой защитное средство по меньшей мере частично заделано в подложку. 26. Защитная подложка по п.24, в которой защитный признак видим, по существу, в прозрачной области защитной подложки, которая в остальном является непрозрачной. 27. Защитная подложка по п.24, в которой защитное средство нанесено на поверхность подложки. 28. Защитная подложка, содержащая подложку, на которую нанесен защитный признак по любому из пп.1-22. 29. Защищенный документ, сформированный из защитной подложки по любому из пп.24-28. 30. Защищенный документ по п.29, представляющий собой ваучер, гербовую марку, опознавательную метку, паспорт, чек, сертификат, удостоверение личности, банкноту или подобное. 31. Способ формирования защитного признака по любому из пп.1-22, включающий этапы формирования на подложке первого непрозрачного изображения и отпечатанного второго изображения, по меньшей мере, частично перекрывающего первое изображение, причем второе изображение является печатным изображением, которое сформировано из элементов, имеющих более низкую визуальную разрешающую способность, чем первое изображение, и второе изображение сформировано так что, когда защитный признак рассматривают в проходящем и/или отраженном свете, легко различается только форма первого изображения, при этом первое и второе изображения имеют одинаковую форму и одинаковый профиль кромки изображения. 32. Способ по п.31, в котором первое изображение печатают. 33. Способ по п.32, в котором первое и второе изображения печатают посредством процесса совмещенной печати. 34. Способ по п.31 или 32, в котором первое и/или второе изображения печатают посредством процесса трафаретной печати. 35. Способ по п.31 или 32, в котором первое и/или второе изображения печатают посредством процесса глубокой печати. 36. Способ по п.31, в котором первое изображение выполняют посредством нанесения металлических областей для формирования изображения на подложке. 37. Способ по п.31, в котором первое изображение формируют посредством частичной деметаллизации слоя металла на подложке, оставляя металлические области. 38. Способ по п.36 или 37, в котором перед деметаллизацией на металлическом слое печатают резист, при этом резист образует второе изображение.
