Номер патента: 8815

Опубликовано: 31.08.2007

Авторы: Линк Даниель, Кайзер Конрад

Скачать PDF файл.

Формула / Реферат

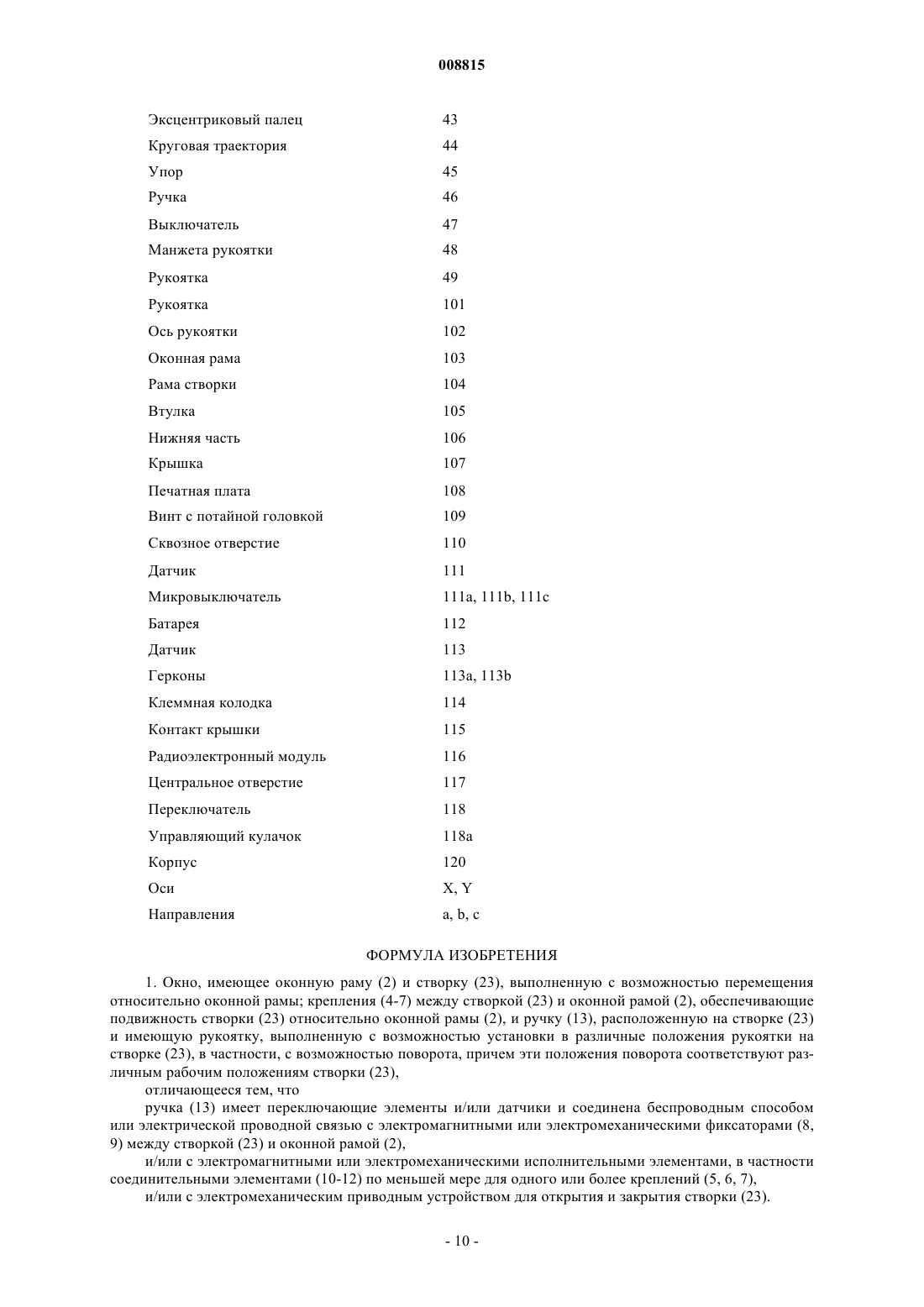

1. Окно, имеющее оконную раму (2) и створку (23), выполненную с возможностью перемещения относительно оконной рамы; крепления (4-7) между створкой (23) и оконной рамой (2), обеспечивающие подвижность створки (23) относительно оконной рамы (2), и ручку (13), расположенную на створке (23) и имеющую рукоятку, выполненную с возможностью установки в различные положения рукоятки на створке (23), в частности, с возможностью поворота, причем эти положения поворота соответствуют различным рабочим положениям створки (23),

отличающееся тем, что

ручка (13) имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью с электромагнитными или электромеханическими фиксаторами (8, 9) между створкой (23) и оконной рамой (2),

и/или с электромагнитными или электромеханическими исполнительными элементами, в частности соединительными элементами (10-12) по меньшей мере для одного или более креплений (5, 6, 7),

и/или с электромеханическим приводным устройством для открытия и закрытия створки (23).

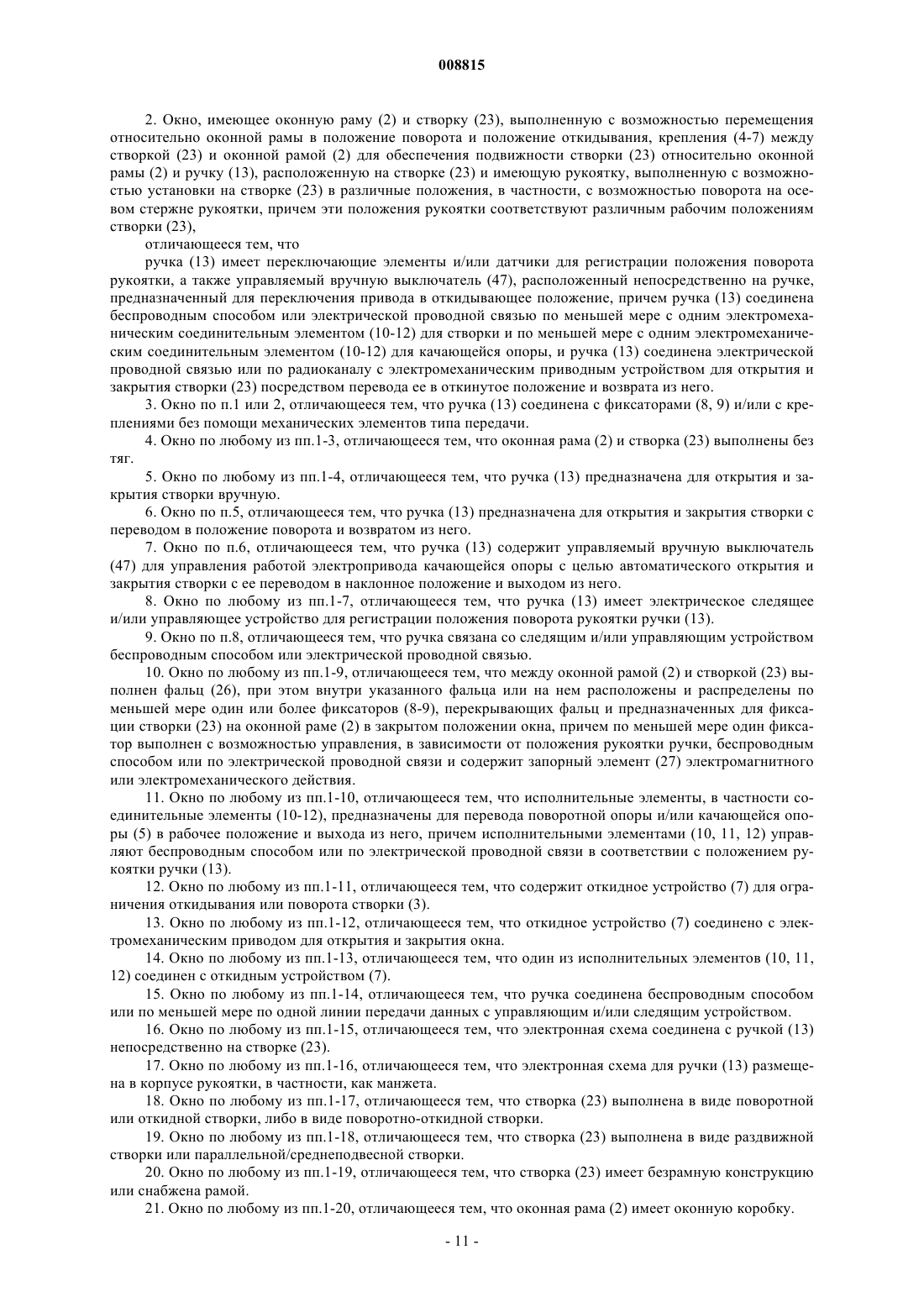

2. Окно, имеющее оконную раму (2) и створку (23), выполненную с возможностью перемещения относительно оконной рамы в положение поворота и положение откидывания, крепления (4-7) между створкой (23) и оконной рамой (2) для обеспечения подвижности створки (23) относительно оконной рамы (2) и ручку (13), расположенную на створке (23) и имеющую рукоятку, выполненную с возможностью установки на створке (23) в различные положения, в частности, с возможностью поворота на осевом стержне рукоятки, причем эти положения рукоятки соответствуют различным рабочим положениям створки (23),

отличающееся тем, что

ручка (13) имеет переключающие элементы и/или датчики для регистрации положения поворота рукоятки, а также управляемый вручную выключатель (47), расположенный непосредственно на ручке, предназначенный для переключения привода в откидывающее положение, причем ручка (13) соединена беспроводным способом или электрической проводной связью по меньшей мере с одним электромеханическим соединительным элементом (10-12) для створки и по меньшей мере с одним электромеханическим соединительным элементом (10-12) для качающейся опоры, и ручка (13) соединена электрической проводной связью или по радиоканалу с электромеханическим приводным устройством для открытия и закрытия створки (23) посредством перевода ее в откинутое положение и возврата из него.

3. Окно по п.1 или 2, отличающееся тем, что ручка (13) соединена с фиксаторами (8, 9) и/или с креплениями без помощи механических элементов типа передачи.

4. Окно по любому из пп.1-3, отличающееся тем, что оконная рама (2) и створка (23) выполнены без тяг.

5. Окно по любому из пп.1-4, отличающееся тем, что ручка (13) предназначена для открытия и закрытия створки вручную.

6. Окно по п.5, отличающееся тем, что ручка (13) предназначена для открытия и закрытия створки с переводом в положение поворота и возвратом из него.

7. Окно по п.6, отличающееся тем, что ручка (13) содержит управляемый вручную выключатель (47) для управления работой электропривода качающейся опоры с целью автоматического открытия и закрытия створки с ее переводом в наклонное положение и выходом из него.

8. Окно по любому из пп.1-7, отличающееся тем, что ручка (13) имеет электрическое следящее и/или управляющее устройство для регистрации положения поворота рукоятки ручки (13).

9. Окно по п.8, отличающееся тем, что ручка связана со следящим и/или управляющим устройством беспроводным способом или электрической проводной связью.

10. Окно по любому из пп.1-9, отличающееся тем, что между оконной рамой (2) и створкой (23) выполнен фальц (26), при этом внутри указанного фальца или на нем расположены и распределены по меньшей мере один или более фиксаторов (8-9), перекрывающих фальц и предназначенных для фиксации створки (23) на оконной раме (2) в закрытом положении окна, причем по меньшей мере один фиксатор выполнен с возможностью управления, в зависимости от положения рукоятки ручки, беспроводным способом или по электрической проводной связи и содержит запорный элемент (27) электромагнитного или электромеханического действия.

11. Окно по любому из пп.1-10, отличающееся тем, что исполнительные элементы, в частности соединительные элементы (10-12), предназначены для перевода поворотной опоры и/или качающейся опоры (5) в рабочее положение и выхода из него, причем исполнительными элементами (10, 11, 12) управляют беспроводным способом или по электрической проводной связи в соответствии с положением рукоятки ручки (13).

12. Окно по любому из пп.1-11, отличающееся тем, что содержит откидное устройство (7) для ограничения откидывания или поворота створки (3).

13. Окно по любому из пп.1-12, отличающееся тем, что откидное устройство (7) соединено с электромеханическим приводом для открытия и закрытия окна.

14. Окно по любому из пп.1-13, отличающееся тем, что один из исполнительных элементов (10, 11, 12) соединен с откидным устройством (7).

15. Окно по любому из пп.1-14, отличающееся тем, что ручка соединена беспроводным способом или по меньшей мере по одной линии передачи данных с управляющим и/или следящим устройством.

16. Окно по любому из пп.1-15, отличающееся тем, что электронная схема соединена с ручкой (13) непосредственно на створке (23).

17. Окно по любому из пп.1-16, отличающееся тем, что электронная схема для ручки (13) размещена в корпусе рукоятки, в частности, как манжета.

18. Окно по любому из пп.1-17, отличающееся тем, что створка (23) выполнена в виде поворотной или откидной створки, либо в виде поворотно-откидной створки.

19. Окно по любому из пп.1-18, отличающееся тем, что створка (23) выполнена в виде раздвижной створки или параллельной/среднеподвесной створки.

20. Окно по любому из пп.1-19, отличающееся тем, что створка (23) имеет безрамную конструкцию или снабжена рамой.

21. Окно по любому из пп.1-20, отличающееся тем, что оконная рама (2) имеет оконную коробку.

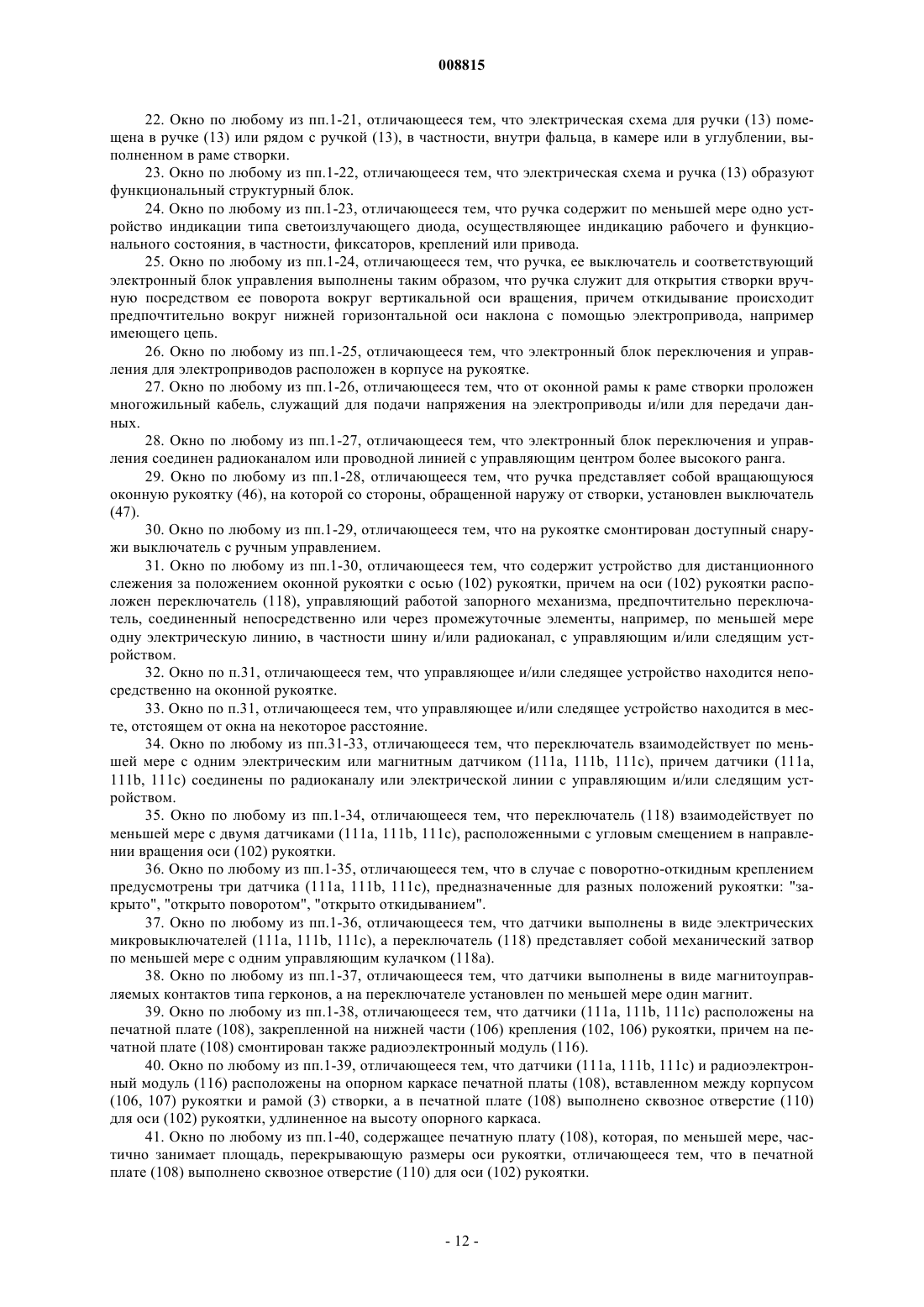

22. Окно по любому из пп.1-21, отличающееся тем, что электрическая схема для ручки (13) помещена в ручке (13) или рядом с ручкой (13), в частности, внутри фальца, в камере или в углублении, выполненном в раме створки.

23. Окно по любому из пп.1-22, отличающееся тем, что электрическая схема и ручка (13) образуют функциональный структурный блок.

24. Окно по любому из пп.1-23, отличающееся тем, что ручка содержит по меньшей мере одно устройство индикации типа светоизлучающего диода, осуществляющее индикацию рабочего и функционального состояния, в частности, фиксаторов, креплений или привода.

25. Окно по любому из пп.1-24, отличающееся тем, что ручка, ее выключатель и соответствующий электронный блок управления выполнены таким образом, что ручка служит для открытия створки вручную посредством ее поворота вокруг вертикальной оси вращения, причем откидывание происходит предпочтительно вокруг нижней горизонтальной оси наклона с помощью электропривода, например имеющего цепь.

26. Окно по любому из пп.1-25, отличающееся тем, что электронный блок переключения и управления для электроприводов расположен в корпусе на рукоятке.

27. Окно по любому из пп.1-26, отличающееся тем, что от оконной рамы к раме створки проложен многожильный кабель, служащий для подачи напряжения на электроприводы и/или для передачи данных.

28. Окно по любому из пп.1-27, отличающееся тем, что электронный блок переключения и управления соединен радиоканалом или проводной линией с управляющим центром более высокого ранга.

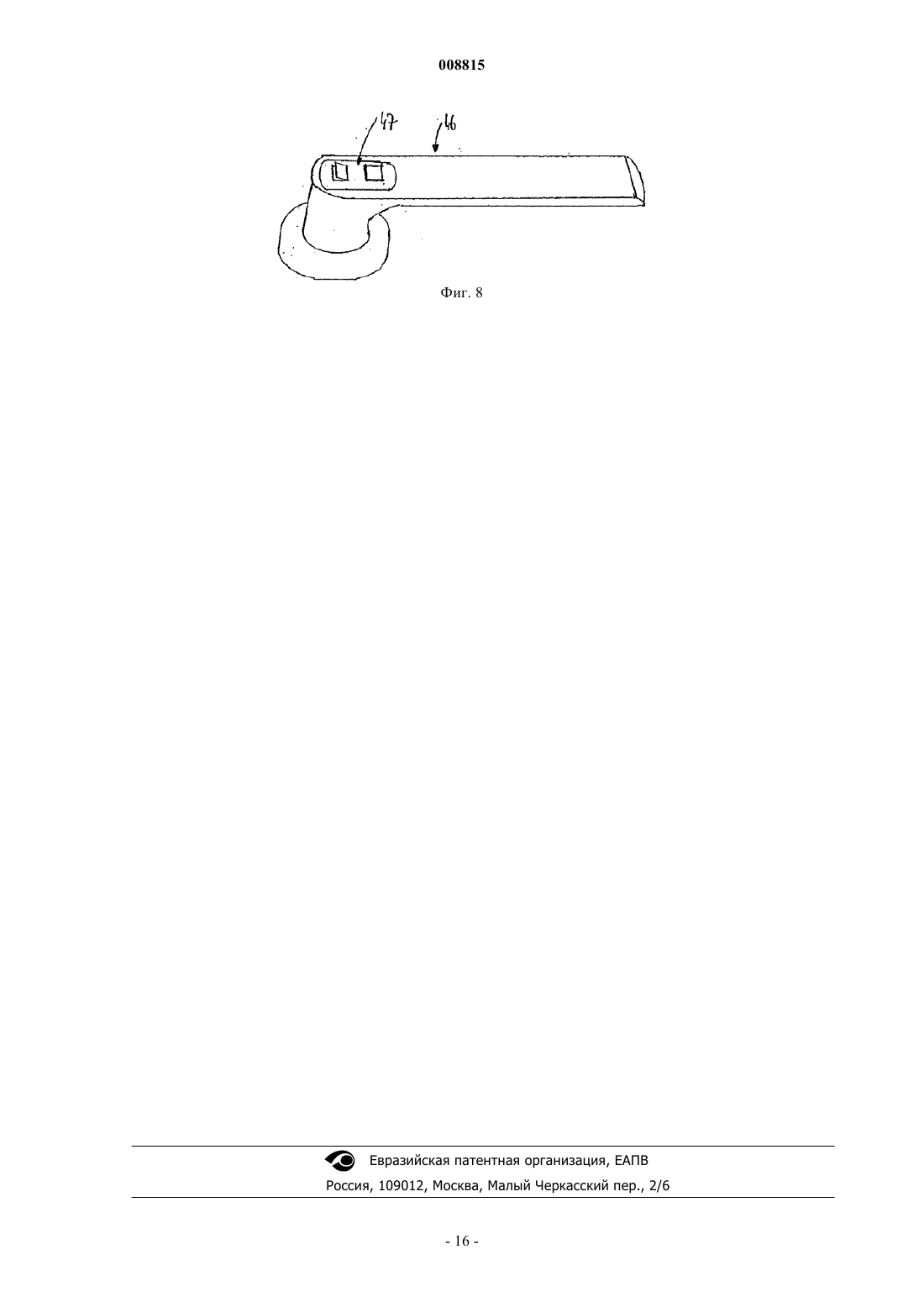

29. Окно по любому из пп.1-28, отличающееся тем, что ручка представляет собой вращающуюся оконную рукоятку (46), на которой со стороны, обращенной наружу от створки, установлен выключатель (47).

30. Окно по любому из пп.1-29, отличающееся тем, что на рукоятке смонтирован доступный снаружи выключатель с ручным управлением.

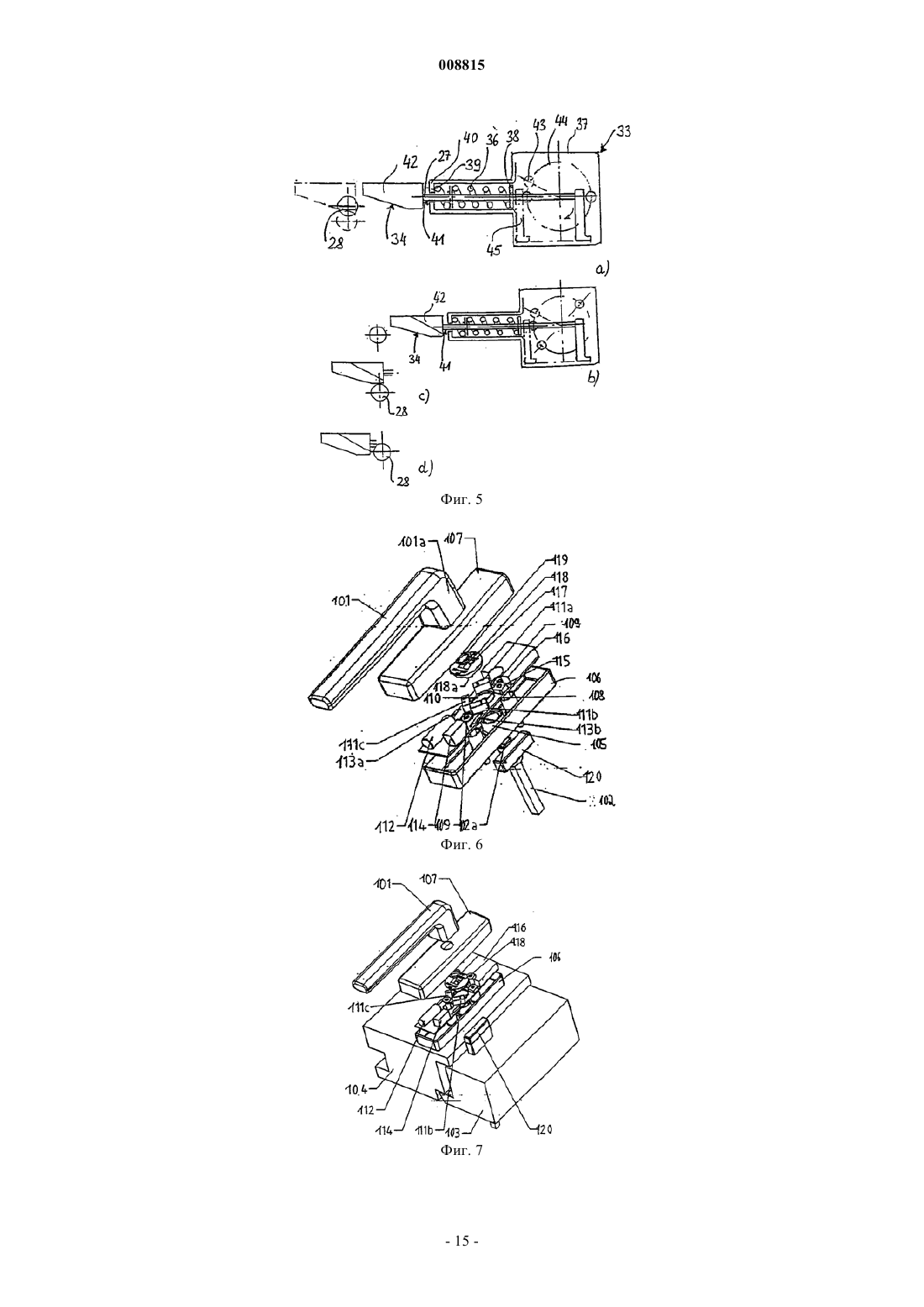

31. Окно по любому из пп.1-30, отличающееся тем, что содержит устройство для дистанционного слежения за положением оконной рукоятки с осью (102) рукоятки, причем на оси (102) рукоятки расположен переключатель (118), управляющий работой запорного механизма, предпочтительно переключатель, соединенный непосредственно или через промежуточные элементы, например, по меньшей мере одну электрическую линию, в частности шину и/или радиоканал, с управляющим и/или следящим устройством.

32. Окно по п.31, отличающееся тем, что управляющее и/или следящее устройство находится непосредственно на оконной рукоятке.

33. Окно по п.31, отличающееся тем, что управляющее и/или следящее устройство находится в месте, отстоящем от окна на некоторое расстояние.

34. Окно по любому из пп.31-33, отличающееся тем, что переключатель взаимодействует по меньшей мере с одним электрическим или магнитным датчиком (111а, 111b, 111с), причем датчики (111а, 111b, 111с) соединены по радиоканалу или электрической линии с управляющим и/или следящим устройством.

35. Окно по любому из пп.1-34, отличающееся тем, что переключатель (118) взаимодействует по меньшей мере с двумя датчиками (111а, 111b, 111с), расположенными с угловым смещением в направлении вращения оси (102) рукоятки.

36. Окно по любому из пп.1-35, отличающееся тем, что в случае с поворотно-откидным креплением предусмотрены три датчика (111а, 111b, 111с), предназначенные для разных положений рукоятки: "закрыто", "открыто поворотом", "открыто откидыванием".

37. Окно по любому из пп.1-36, отличающееся тем, что датчики выполнены в виде электрических микровыключателей (111а, 111b, 111с), а переключатель (118) представляет собой механический затвор по меньшей мере с одним управляющим кулачком (118а).

38. Окно по любому из пп.1-37, отличающееся тем, что датчики выполнены в виде магнитоуправляемых контактов типа герконов, а на переключателе установлен по меньшей мере один магнит.

39. Окно по любому из пп.1-38, отличающееся тем, что датчики (111а, 111b, 111с) расположены на печатной плате (108), закрепленной на нижней части (106) крепления (102, 106) рукоятки, причем на печатной плате (108) смонтирован также радиоэлектронный модуль (116).

40. Окно по любому из пп.1-39, отличающееся тем, что датчики (111а, 111b, 111с) и радиоэлектронный модуль (116) расположены на опорном каркасе печатной платы (108), вставленном между корпусом (106, 107) рукоятки и рамой (3) створки, а в печатной плате (108) выполнено сквозное отверстие (110) для оси (102) рукоятки, удлиненное на высоту опорного каркаса.

41. Окно по любому из пп.1-40, содержащее печатную плату (108), которая, по меньшей мере, частично занимает площадь, перекрывающую размеры оси рукоятки, отличающееся тем, что в печатной плате (108) выполнено сквозное отверстие (110) для оси (102) рукоятки.

42. Окно по любому из пп.1-41, отличающееся тем, что на печатной плате (108) помещен по меньшей мере один магнитный датчик (113а, 113b), предпочтительно геркон, взаимодействующий с магнитом (120), прикрепленным к оконной раме (103).

43. Окно по любому из пп.1-42, отличающееся тем, что ручка представляет собой вращающуюся оконную рукоятку (46), на стороне которой, обращенной наружу от створки, установлен выключатель (47) с ручным управлением.

44. Окно по любому из пп.1-43, отличающееся тем, что предусмотрено устройство для дистанционного контроля положения оконной рукоятки с осью (102) рукоятки, причем на оси (102) рукоятки размещен переключатель (118), управляющий работой запорного механизма, предпочтительно переключатель, соединенный непосредственно или через промежуточные элементы, например, по меньшей мере одну электрическую линию, в частности шину и/или радиоканал, с управляющим и/или следящим устройством.

45. Оконная ручка, в частности, для окна по любому из пп.1-44, имеющего оконную раму (2) и створку (23), установленную подвижно относительно оконной рамы, причем указанная ручка выполнена с возможностью открытия и закрытия створки вручную, отличающаяся тем, что ручка (13) имеет переключающие элементы и/или датчики, причем ручка (13) соединена беспроводным способом или электрической проводной связью с электромагнитными или электромеханическими фиксаторами (8, 9) между створкой (23) и оконной рамой (2) и/или с электромагнитными или электромеханическими исполнительными элементами, в частности, соединительными элементами (10, 12) для по меньшей мере одного или более креплений (5, 6, 7) и/или с электромеханическим приводным устройством для открытия и закрытия створки (23).

46. Оконная ручка по п.45, отличающаяся тем, что ручка (13) имеет переключающие элементы и/или датчики для регистрации положения поворота рукоятки, а также переключатель (47) с ручным управлением, расположенный непосредственно на ручке, для переключения привода в положение откидывания.

47. Оконная ручка по п.45 или 46, отличающаяся тем, что ручка (13) прикреплена к створке и соединена с фиксаторами (8, 9) и/или с креплениями без помощи механических элементов типа передачи.

48. Оконная ручка по п.45 или 46, отличающаяся тем, что ручка (13) имеет манжету рукоятки, на которой с возможностью поворота расположена рукоятка, причем манжета рукоятки закреплена на створке без возможности поворота, а электрическая схема в манжете рукоятки имеет рабочую беспроводную или проводную электрическую связь с приводами для фиксаторов (8, 9) и/или креплений для открытия и закрытия окна.

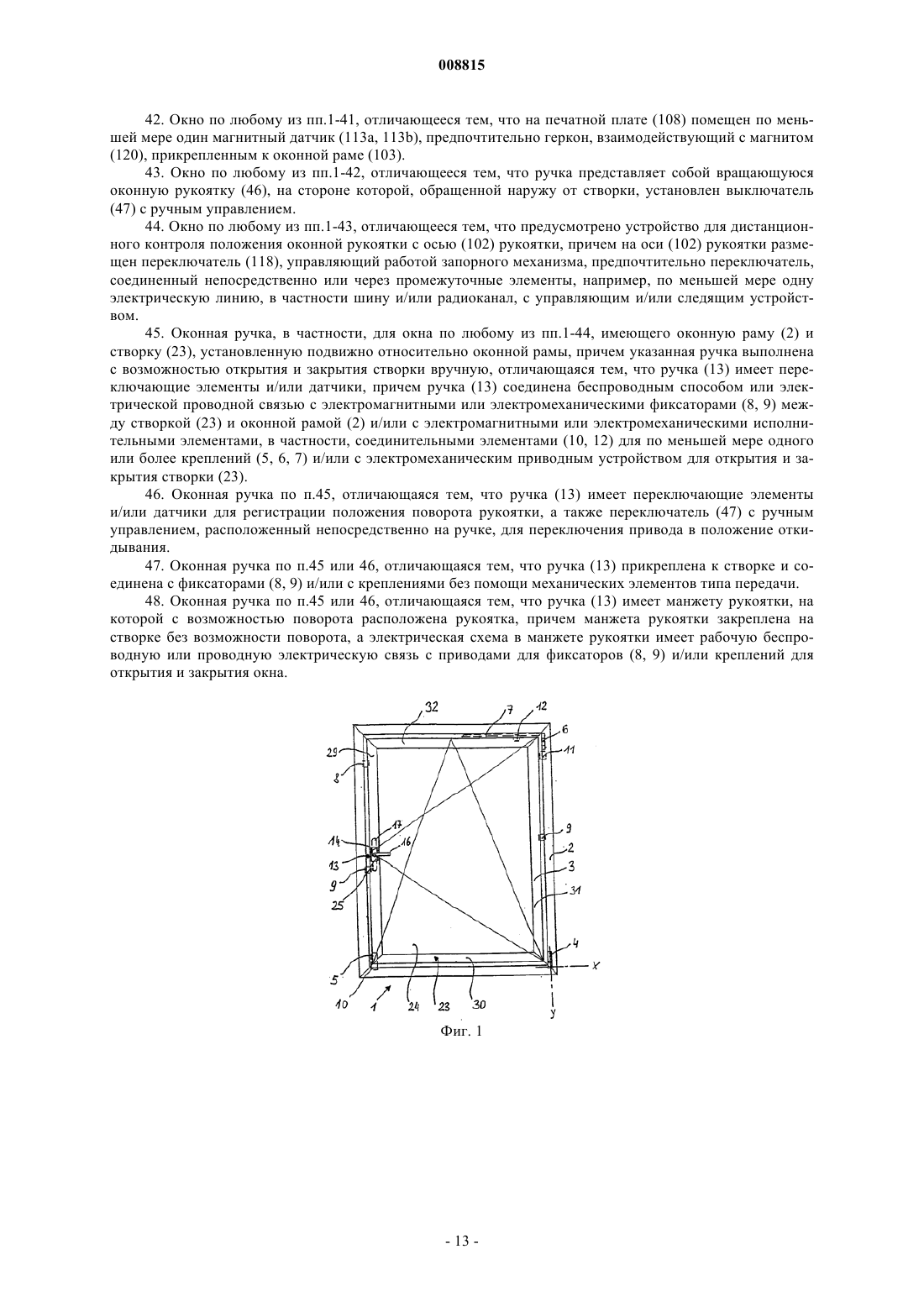

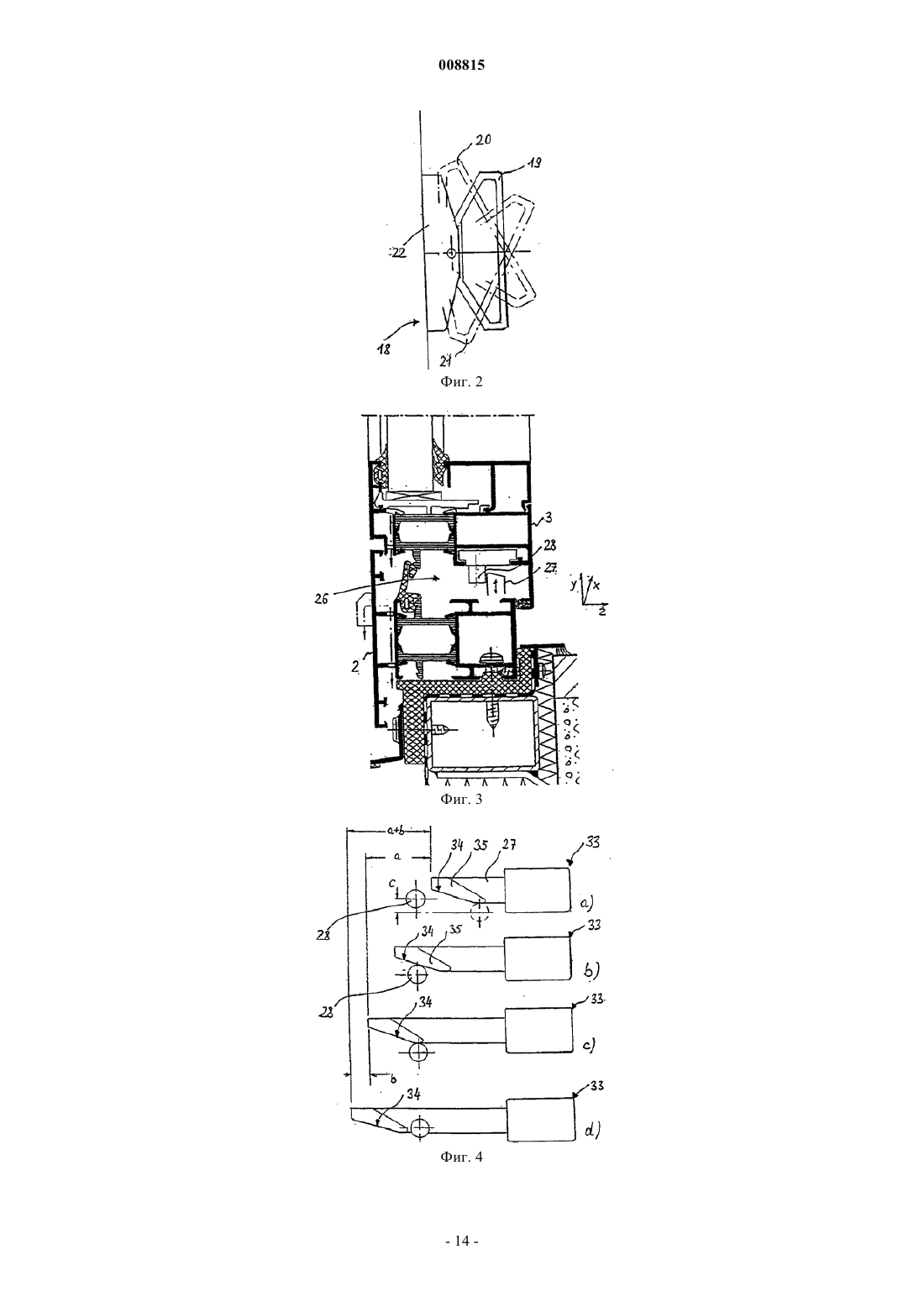

Рисунок 1



Текст

Смотреть все

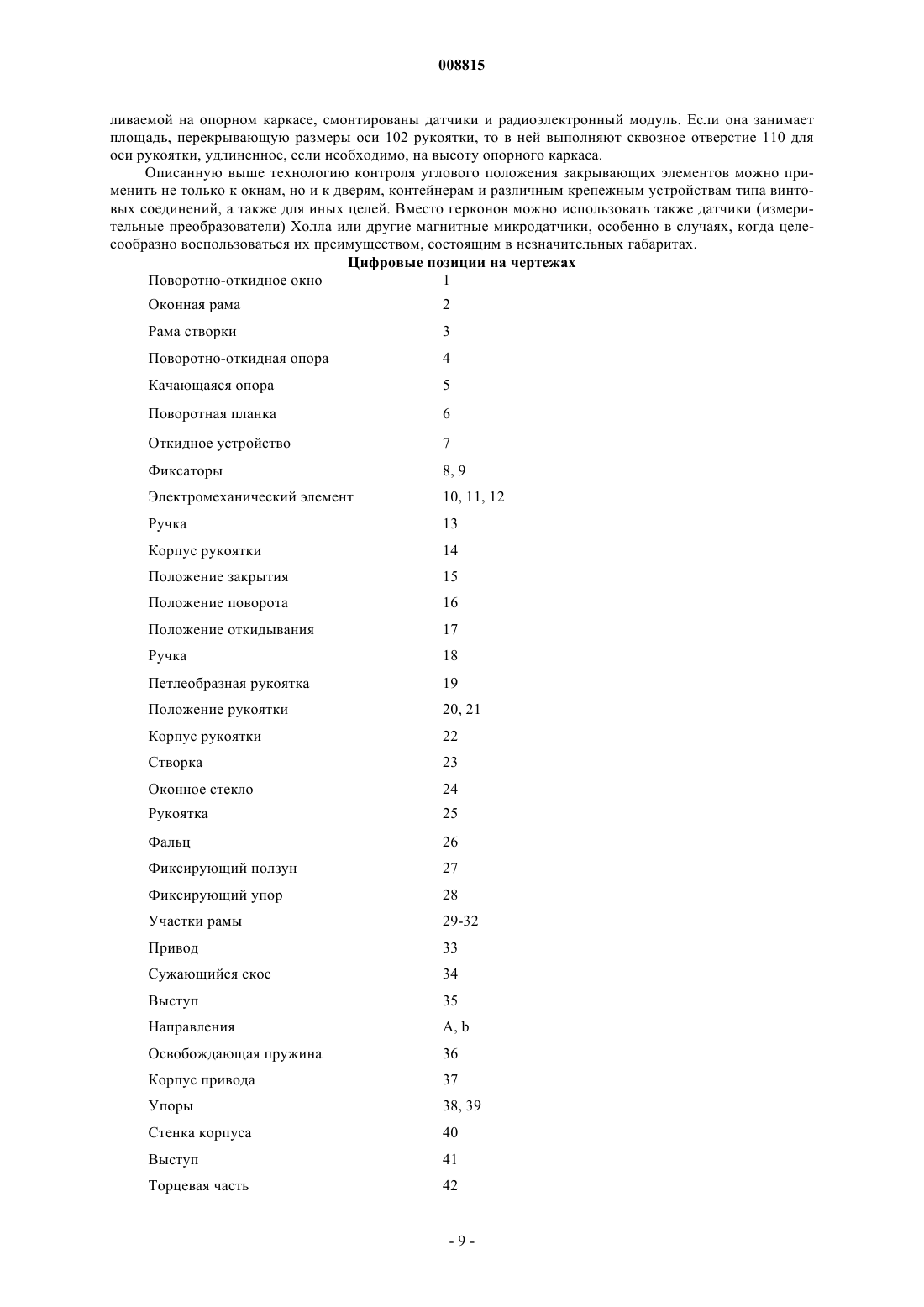

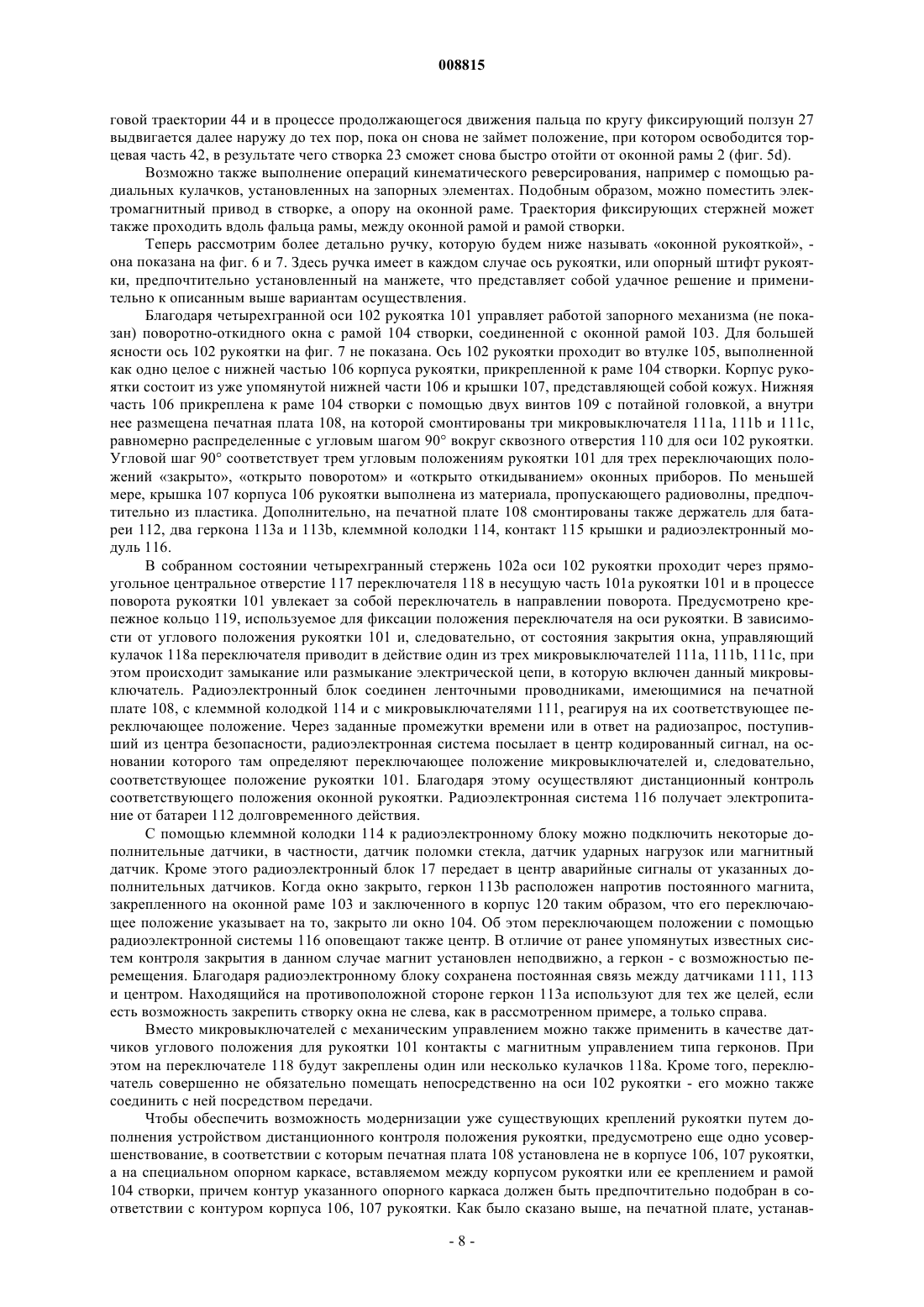

008815 Изобретение относится к окну, имеющему раму и створку, согласно ограничительной части п.1 формулы, а также к ручке согласно ограничительной части п.45. Известны самые разнообразные конструкции окон подобного типа, в частности, откидные, поворотно-откидные, раздвижные и параллельные среднеповоротные окна. Створку открывают и закрывают с помощью ручки, к которой на выходе непосредственно присоединено передающее устройство, конкретнее - соединительная тяга, воздействующая на фиксаторы, обеспечивающие блокировку и высвобождение створки относительно рамы. Известны также способы открывания и закрывания окон с помощью различных приводов электромеханического типа. В этом случае для управления приводами применяют выключатели. Хотя эти технические решения тоже показали себя, по существу, с хорошей стороны, эксплуатация подобных окон часто бывает неудобной и сложной. К уровню техники относятся немецкий патентный документ DE 10059582 А 1, предлагающий транспондерное устройство для контроля закрытого положения окна, а также немецкий патентный документ DE 20110780 U1, где раскрыто следящее устройство со световым барьером для контроля закрытого положения дверей. На основании этих предпосылок в заявленном изобретении поставлена задача дальнейшего упрощения эксплуатации окон, имеющих электромеханические или электромагнитные компоненты. Эта задача решена в изобретении, заявленном в п.1 формулы. Дополнительные полезные усовершенствования раскрыты в зависимых пунктах. Согласно п.1 ручка имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью: с электромеханическими или электромагнитными фиксаторами между створкой и рамой,и/или с электромеханическими или электромагнитными исполнительными элементами, в частности соединительными элементами для по меньшей мере одного или более креплений,и/или с электромеханическим приводным устройством для открытия и закрытия створки. Посредством соединительных элементов, в частности, поворотную опору, перемещаемую вокруг первой оси, и/или качающуюся опору, перемещаемую вокруг второй оси и, при необходимости, откидное устройство переводят в рабочее положение, в котором они выполняют функцию креплений, или в нерабочее положение, в котором они не выполняют функцию шарниров. Таким образом, исчезает необходимость в механическом соединении, которое требовалось раньше между ручкой и фиксаторами или исполнительными элементами для креплений, то есть в передающем механизме, а конкретнее - в соединительной тяге, в результате чего достигают вполне реальных экономических преимуществ, простоты монтажа и удобства эксплуатации. При этом пользователь фактически не замечает отсутствия тяги в конструкции, и ему не нужно осваивать работу новых рабочих и переключающих элементов. В соответствии с одним из предпочтительных вариантов осуществления изобретения, как и в случае с традиционной, чисто механической конструкцией окон, ручку используют для открытия и закрытия окна, тогда как управление работой фиксаторов и/или исполнительных элементов осуществляют по электрическим проводным линиям или беспроводным способом. В данном случае также было установлено, что особенно целесообразно использовать ручку для перевода створки в открытое положение поворотом вокруг вертикальной оси вращения, в то время как откидывать створку предпочтительно вокруг нижней горизонтальной оси вращения с помощью какоголибо электропривода, например, имеющего цепь, обладающую сопротивлением сдвигу. Преимущество данного варианта осуществления состоит в том, что откидывание створки, намного чаще имеющее место в административных помещениях, выполняют автоматически, тогда как более редко используемый (например, при мытье окон) поворот осуществляют вручную, поэтому для реализации указанной функции не нужно оборудовать такие окна электромеханическим приводом. Это значительно снижает производственные издержки. Необходимый электронный переключающий и управляющий блок выполнен с возможностью размещения в небольшом компактном корпусе, установленном на ручке или в манжете рукоятки. Электронный блок, предпочтительно размещаемый на створке, и электроприводы получают электропитание по многожильному кабелю, идущему от рамы к створке. Можно предусмотреть также дистанционное управление посредством передачи данных по проводному или беспроводному каналу с обеспечением двусторонней связи с центром управления более высокого уровня, например для дистанционного откидывания и закрытия окна и/или дистанционного контроля его работы и рабочих условий. Согласно другому варианту осуществления, целесообразно предусмотреть такую конструкцию ручки, ее переключателей и соответствующего электронного блока управления, чтобы в процессе перехода из первого закрытого положения в положение поворота фиксатор высвобождался, а поворотное крепление, или петля, было установлено в положение поворота. Затем саму ручку можно использовать для ручного открывания посредством поворота и для закрывания. Учитывая, что откидывание створки осуществляют с помощью электродвигателя, в соответствии с особо предпочтительным вариантом, эту операцию можно производить с помощью дополнительного переключателя возле ручки, который, в свою очередь, опять же расположен предпочтительно непосредственно на ручке. Таким образом, пользовате-1 008815 лю визуально сигнализируют, что функцию поворота осуществляют вручную, а откидывание окна происходит автоматически. Указанная функция автоматического откидывания створки в значительной мере дополняется наличием устройства, препятствующего заклиниванию. Согласно другому предпочтительному варианту изобретение осуществлено в виде окна с рамой и створкой, выполненной с возможностью перемещения в поворотное и откидное положение относительно рамы, а также с креплениями между створкой и рамой для подвижного или шарнирного присоединения створки к раме и ручки, размещенной на створке, и имеющей рукоятку, выполненную с возможностью перемещения в различные положения рукоятки на створке, - в частности, с возможностью поворота на оси рукоятки, - соответствующие различным рабочим положениям створки, отличающееся тем, что ручка имеет переключающие элементы и/или датчики для определения поворотного положения рукоятки, а также выключатель с ручным управлением, расположенный непосредственно на ручке, для переключения привода в режим откидывания, причем ручка соединена беспроводным способом или по электрической проводной связи, по меньшей мере с одним электроприводным фиксатором для створки и с по меньшей мере, одним электроприводным соединительным элементом для качающейся опоры, и эта ручка оснащена электромеханическим приводом для открывания и закрывания створки с ее приведением в положение откидывания и выведением из него. Согласно одному из вариантов по п.1, также допустимо, чтобы окно имело по меньшей мере один электромеханический привод для автоматического открывания и закрывания створки. В некоторых случаях благодаря этому можно обойтись без отдельных фиксаторов. Однако в данном случае целесообразно осуществлять управление работой створки с помощью ручки, как это обычно и происходит при эксплуатации окон. Однако, в частности, с учетом стоимости предпочтительно применять комбинацию электромагнитной или электромеханической фиксации окна в сочетании с креплениями с механическим открытием и закрытием вручную, предпочтительно, при повороте створки. В этом случае ручка может иметь по меньшей мере одно индикаторное устройство типа светоизлучающего диода, который осуществляет индикацию рабочего и функционального состояния, в частности,для фиксаторов, креплений или привода, непосредственно на ручке; например, сообщает пользователю,что фиксация произошла. В соответствии со следующим предпочтительным вариантом осуществления, между рамой и створкой предусмотрен фальц пространства, при этом внутри указанного фальца или на нем расположены и распределены по меньшей мере один или более фикаторов, перекрывающие этот фальц и предназначенные для фиксации створки на раме в закрытом положении окна, при этом по меньшей мере один фиксатор выполнен с возможностью управления беспроводным способом или электрической проводной связью в соответствии с положением рукоятки ручки и имеет запорный элемент электромагнитного или электромеханического действия. Электромагнитные запорные элементы известны, например, из немецкого патента DE 19514051 А 1. Исполнительные элементы, в частности, соединительные элементы предпочтительно предназначены для приведения поворотной опоры и/или качающейся опоры в их рабочее положение и выведения из него, причем указанными исполнительными элементами управляют беспроводным способом или по электрической проводной связи в соответствии с положением рукоятки ручки. Согласно дальнейшему усовершенствованию изобретения, которое можно также быть рассмотрено самостоятельно, для ручки предусмотрено электрическое следящее устройство, определяющее положение рукоятки ручки, которое, как, например, арифметически-логический блок, предназначено для регистрации и индикации положения переключателей или информации от датчиков возле ручки. Ручка предпочтительно соединена со следящим и/или управляющим устройством беспроводным способом или электрической проводной связью. Таким образом, становится возможным регистрировать и отслеживать положение ручки, а, следовательно, и положение окна непосредственно возле окна или на центральном посту наблюдения в здании. Для ручки предпочтительно предусмотрена находящаяся непосредственно на створке электрическая схема, в частности, управляющее устройство, которое удобно и компактно расположено в корпусе рукоятки, в частности, выполненном в виде манжеты. Корпус рукоятки может быть размещен на виду на раме створки или же может быть встроен внутрь. Он также может быть скрыт внутри фальца между створкой и рамой. Изобретение в частности применимо как для окон, со створками поворотной и/или откидной конструкции, так и для окон с раздвижными или среднеподвесными вращающимися створками. Створка может быть выполнена в безрамном варианте, в этом случае ручку крепят к оконному стеклу. Однако предпочтительно створка имеет раму для установки на ней ручки. Важным признаком заявленной ручки является то обстоятельство, что она имеет рукоятку, предназначенную для перемещения, в частности - для поворота, в различные визуально четко различимые положения рукоятки таким образом, что рабочие положения, которые также легко отличить одно от другого соответствуют положениям рукоятки. В данном конкретном случае работа окна оказывается особенно-2 008815 простой, при этом не требуется наличия дополнительных рабочих элементов типа кнопочных переключателей и т. п. Кроме сказанного, ручка может быть выполнена в различных конструктивных вариантах, в частности, в виде петлеобразной рукоятки, поворотной ручки и т.п. Однако в любом случае предусмотрена рукоятка, выполненная с возможностью перемещения, предпочтительно поворота, с установкой в различные положения рукоятки. Электрическая схема и ручка образуют вместе удобный в эксплуатации функциональный конструктивный блок, что упрощает операцию монтажа. Створка предпочтительно имеет раму. Подобным же образом, рама предпочтительно (но не обязательно) имеет оконную коробку. Изобретение также относится к окну, имеющему устройство для дистанционного контроля положения оконной рукоятки. Известны способы контроля закрытого положения окна или двери с помощью смонтированного на раме геркона, взаимодействующего с постоянным магнитом, прикрепленным к створке окна. Однако это еще не гарантирует надлежащую фиксацию закрытого окна, так как, хотя оно будет соприкасаться с рамой, но его рукоятка может быть не переведена в положение закрытия. В этом случае окно легко открыть нажатием снаружи. Указанный недостаток устраняют благодаря варианту осуществления, который можно рассматривать как самостоятельное изобретение, согласно этому варианту, соответствующее положение рукоятки,во всяком случае - ее положение закрытия, определяют с помощью специального переключателя. Эту информацию используют предпочтительно для контроля переключения положений. В рассматриваемом случае на оси рукоятки расположен переключатель, управляющий работой запорного механизма, причем указанный переключатель присоединен либо непосредственно, либо через промежуточные элементы, типа по меньшей мере одной электрической проводной линии, в частности шины, и/или радиоканала, к управляющему или следящему устройству, находящемуся возле окна или в удаленном от окна месте. Переключатель предпочтительно взаимодействует по меньшей мере с одним электрическим или магнитным датчиком, а датчики присоединены к управляющему и/или следящему устройству по проводной линии или радиоканалу, причем указанное управляющее и/или следящее устройство может быть также выполнено в виде центра сбора информации. Если створка окна выполнена только с возможностью поворота, то часто оказывается достаточной индикация только закрытого положения рукоятки. Напротив, в случае с поворотными/откидными окнами желательно знать, откинуто ли незакрытое окно, что может быть вполне допустимо, или же повернуто в открытое положение, что может оказаться неприемлемым. Поэтому в таких случаях рекомендуется регистрировать и сообщать в центр безопасности данные о всех трех возможных положениях рукоятки(открыто поворотом, открыто откидыванием, закрыто). Таким образом, количество и размещение датчиков положения, управляемых переключателем, зависит от соответствующих задач контроля и типа окна. Переключатель может быть механическим и в простейшем случае выполнен в виде блокирующего кулачка. Он может взаимодействовать, например, с миниатюрными переключателями мгновенного действия, которые часто называют микровыключателями. Такой переключатель может также представлять собой по меньшей мере один постоянный магнит, воздействующий на один или большее число герконов. Передачу информации о состоянии переключателей или контактов в центр сбора информации можно осуществить беспроводным способом посредством радиосвязи между радиоэлектронным модулем, питающимся от источника постоянного тока, встроенным в крепление, и центром сбора информации. Чтобы обеспечить минимальный расход энергии от батареи рекомендуют, в частности, при контроле нескольких окон и/или дверей производить циклический опрос о состоянии отдельных датчиков или переключателей, так чтобы радиоэлектронная система генерировала сигнал исключительно в качестве соответствующего отклика на подобные запросы (двусторонняя связь). Когда окно имеет поворотно-откидную конструкцию со створкой, выполненной с возможностью вращения вокруг вертикальной оси вращения в поворотное положение и вокруг горизонтальной оси в откидное положение, согласно предпочтительному варианту осуществления, целесообразно сконструировать ручку таким образом, чтобы с ее помощью вручную перемещать створку в положение поворота. С этой целью предпочтительно первые переключающие элементы (здесь не показаны) размещены на ручке таким образом, чтобы при перемещении этой ручки, в частности, в процессе поворота, из некоторого первого положения во второе они высвобождали качающуюся опору, а также по меньшей мере один фиксатор окна. В этих условиях становится возможным поворот окна с его открытием. Напротив, когда окно перемещают в откидное положение, переключатель (например, перекидного или клавишного типа),которым можно управлять снаружи возле ручки, помещают на ручке и с его помощью освобождают фиксатор и перемещают качающуюся опору в наклонное положение. Для этой цели подходят электроприводы, которых не видно снаружи, размещенные в окружающем зазоре между оконной рамой и рамой створки, например, на оконной раме, предпочтительно в виде модульных блоков с корпусом, каждый из которых имеет электродвигатель, передающий механизм (типа-3 008815 соединительной тяги) и выдвижной элемент (например, запорный болт), который выполнен с возможностью перемещения внутрь и наружу таким образом, что в каждом случае его можно привести в рабочее положение и вывести из него (здесь не показан). Наконец, в изобретении также раскрыта ручка для окна, в частности для окна согласно одному из предшествующих пунктов, имеющего оконную раму и створку, подвижную относительно оконной рамы; указанная ручка предназначена для ручного открытия и закрытия створки, имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью с электромагнитными или электромеханическими фиксаторами между створкой и оконной рамой, и/или с электромагнитными или электромеханическими рабочими элементами, в частности, соединительными элементами по меньшей мере для одного или более креплений, и/или с электромеханическим приводом для открытия и закрытия створки. Ниже следует детальное описание изобретения на примере отдельных вариантов его осуществления со ссылками на прилагаемые чертежи. На фиг. 1 представлено схематическое изображение поворотно-откидного окна с первой ручкой; на фиг. 2 - схематическое изображение другой ручки для поворотно-откидного окна с разными положениями рукоятки; на фиг. 3 - в разрезе схематический вид фальца окна; на фиг. 4a-d - схематические изображения снабженного электромеханическим приводом фиксирующего устройства для окна в разных рабочих положениях; на фиг. 5a-d - схематические изображения другого снабженного электромеханическим приводом фиксирующего устройства для окна в разных рабочих положениях; на фиг. 6 - в разобранном виде рабочая рукоятка поворотно-откидного крепления с контролем положения; на фиг. 7 дополнительно представлена в разобранном виде указанная рабочая рукоятка вместе со створкой окна; на фиг. 8 - в аксонометрии рукоятка для окна. На фиг. 1 показано поворотно-откидное окно 1 с оконной рамой 2 и створкой 23, которая в данном варианте имеет раму 3 и вставленное в нее оконное стекло 24. Поворотно-откидное окно выполнено с возможностью откидывания вокруг первой оси X, ориентированной при нормальной установке горизонтально, и с возможностью поворота вокруг второй оси Y,вертикальной в данном примере. С этой целью окно 1 в качестве креплений между оконной рамой 2 и рамой 3 створки имеет поворотно-качающуюся опору 4, качающуюся опору 5, выполненную с возможностью перемещения наружу,и поворотную опору 6, далее переходящую в поворотную планку для перемещения створки, причем указанная шарнирная опора 6 прикреплена к раме 3 створки и закреплена с возможностью съема на оконной раме 2. Кроме того, имеется также откидное устройство 7. В зависимости от того, откинуто окно, или оно повернуто, или закрыто, указанные крепления, или в данном случае опоры, находятся либо в рабочем, либо в нерабочем положении. Так, при откидывании створки качающаяся опора 5 находится в рабочем положении, а поворотная опора 6 - в нерабочем, и наоборот, во время поворота створки в рабочем положении находится поворотная опора 6, а в нерабочем качающаяся опора 5. В зависимости от конструкции поворотная планка 6 присоединена с возможностью съема в закрытом положении окна и при вращении вокруг оси Y к оконной раме или к раме створки и, соответственно,жестко закреплена на раме створки или на оконной раме. В последнем случае поворотная опора 6 и откидное устройство 7 образуют единый узел. Кроме этого, в случае поворотно-откидного окна, представленного на фиг. 1, в каждом случае функционально предназначено по меньшей мере по одному электромеханическому исполнительному элементу 10, 11 или 12 для некоторых креплений, необходимых для обеспечения подвижности створки относительно оконной рамы, - в данном случае для качающейся опоры 5 и поворотной опоры 6, а также для откидного устройства 7; благодаря указанным исполнительным элементам 10, 11 или 12 крепления 5,6 и 7, в зависимости от соответствующего управления ими, переходят в рабочее положение или выходят из него, чтобы обеспечить перемещение створки 23 либо в положение откидывания, либо в положение поворота или фиксацию створки 23 на оконной раме 2 в закрытом положении. Качающуюся опору 5 и шарнирную опору 6 приводят в рабочее или нерабочее состояние, соответственно, с помощью соединительных элементов 10, 11 электромеханического действия. Электромеханический элемент 10 управляет качающейся опорой 5, фиксируя ее при вращении створки вокруг осиX, с одной стороны, и высвобождая ее при повороте створки вокруг оси Y, с другой стороны. Электромеханический элемент 11 обеспечивает фиксацию на оконной раме 2 поворотной опоры 6,расположенной на створке 23, при закреплении створки и ее повороте вокруг оси Y, с одной стороны, и,с другой стороны, высвобождение поворотной опоры 6, когда створка 23 закреплена на оси X. Кроме того, в качестве еще одного подвижного крепления на границе между оконной рамой 2 и рамой 3 створки предусмотрено откидное устройство 7, используемое для ограничения наклона створки-4 008815 относительно оконной рамы 2. Указанное откидное устройство 7 может быть соединено с поворотной планкой 6, и в этом случае поворотная планка 6 закреплена на оконной раме 2 с возможностью соединения со створкой 23 посредством указанного откидного устройства. Далее, согласно одному из альтернативных вариантов откидное устройство 7 может быть использовано, благодаря специальным не показанным здесь элементам типа электродвигателя или какой-либо передачи, например, цепи или тросика, отходящего от откидного устройства, для открытия и закрытия поворотно-откидного окна с его переводом в откинутое положение или возвратом из этого положения. Исполнительный элемент 11 обеспечивает высвобождение поворотной опоры 6 возле створки 23 во время ее поворота вокруг оси Y в рабочем положении. Напротив, в процессе откидывания поворотная опора бездействует, находясь в нерабочем положении. Другие исполнительные элементы 10, 12 работают аналогично применительно к качающейся опоре 5 и откидному устройству 7, которые переводят в нерабочее положение и/или блокируют или высвобождают, например, с помощью работающего от электромеханического привода соединительного элемента, имеющего подвижные штифты или подобные им детали. Между оконной рамой 2 и рамой 3 створки имеются фиксаторы 8, 9, размещенные точечным образом или только возле отдельных отстоящих друг от друга участков фальца, внутри фальцевого пространства, существующего между двумя рамами, или на нем, причем фиксаторы 8, 9 перекрывают указанный фальц, обеспечивая фиксацию створки 23 вплотную к оконной раме 2 в закрытом положении окна. Например, в рассматриваемом случае три фиксатора расположены на границе створки со стороны поворотной планки 6 и на границе рамы 3 створки, расположенной напротив поворотной планки 6. Можно также предусмотреть дополнительные фиксаторы 8, 9 такого типа на других сторонах, в частности, с верхней и нижней сторон окна и/или использовать иное количество фиксаторов 8, 9. В рассматриваемом варианте управлять работой фиксаторов 8, 9 можно беспроводным способом или по электрической проводной связи (здесь не показано), и они могут быть снабжены запорным элементом электромагнитного или, в частности, электромеханического действия. Предпочтительнее использовать электромеханический запорный элемент, что позволит создать достаточно большое усилие закрытия, и, в соответствии с одним из вариантов, предусмотреть для него дополнительные передаточные элементы типа сужающихся скосов, эксцентриков, распорных клиньев и т.п. В этом случае закрытие предпочтительно осуществляют с помощью электромеханического привода,а открытие - с помощью электромеханического или электропривода либо, например, с помощью пружины. Использование пружины может иметь преимущество, поскольку обычно для открытия окна требуется меньше времени, чем для его закрытия и последующей фиксации. На раме 3 створки установлена ручка 13, применяемая в качестве рабочего элемента для створки 23 и имеющая подвижную рукоятку 25, в данном случае поворачивающуюся на оси относительно оконной рамы 2 в различные положения рукоятки. Пользователь имеет возможность непосредственно визуально различать положения ручки 13. При разных положениях рукоятки, отличающихся друг от друга различными углами (в данном случае, для поворотно-откидного окна угол равен 90) створка либо зафиксирована, либо может быть откинута или повернута. В данном случае ручку 13 используют как для откидывания, так и для поворота окна, то есть для создания механического усилия с целью перемещения створки 23 относительно оконной рамы. Однако здесь ручку не используют, как это обычно делается в известных системах, для управления работой фиксаторов и/или креплений с помощью какого-либо механизма. Эта задача решена здесь без какой-либо механической связи с креплениями 4, 5, 6, 7, за счет использования электрических проводных линий или беспроводным способом, так что переключающее положение ручки 13 определяют с помощью детекторного устройства типа переключающих контактов или датчиков (например, герконов) и используют для управления работой фиксаторов и исполнительных элементов электромагнитного или электромеханического действия, для того чтобы использовать крепления как при откидывании, так и при повороте или при закрытии окна. Показанная на фиг. 1 ручка 13 конструктивно выполнена таким образом, чтобы положение рукоятки, направленное вниз, отвечало фиксации окна, когда все фиксаторы и исполнительные элементы 8, 9; 10-12 находятся в положении закрытия или блокировки. Напротив, положение 16 рукоятки соответствует возможному переводу створки в положение поворота, при этом положении рукоятки фиксаторы 8, 9 и исполнительный элемент 10, обслуживающий качающуюся опору 5, оказываются разблокированными. В откидном положении, в данном случае при направленной вверх - в отличие от предыдущих положений - рукоятке, створка 23 может быть наклонена вокруг своей горизонтальной (здесь нижней) оси вращения, при этом в указанном положении рукоятки разблокированными оказываются фиксаторы 8, 9 и исполнительный элемент 11, обслуживающий поворотную опору 6. Положения 16 и 17 также можно поменять местами, когда необходима определенная последовательность переключения, то есть когда откидывание предшествует повороту, в некоторых странах такой-5 008815 подход наиболее распространен. В этом случае положение 16 рукоятки будет соответствовать откидыванию, а положение 17 - повороту. На фиг. 8 показан один из вариантов осуществления, в соответствии с которым ручка выполнена в виде вращающейся оконной рукоятки 46, предназначенной для установки на створке. Эта рукоятка имеет неподвижно закрепленную на створке манжету 48, на которой с возможностью поворота установлена собственно рукоятка 49. Таким образом, ось рукоятки выполнена с возможностью поворота на манжете. В манжете могут располагаться переключатели, которые в процессе поворота рукоятки действуют таким образом, чтобы, например, высвобождать замыкающие элементы для фиксации окна и предпочтительно перемещать поворотную опору в рабочее положение поворота. Далее, если не считать закрепления, например, с помощью винтов, не требуется никакого механического соединения типа механической передачи между манжетой и створкой. Однако целесообразно в дополнение к крепежу предусмотреть электрическое штекерное соединение между створкой и ручкой (здесь не показано), осуществляемое путем простой вставки штекера в гнездо. Створка поворотного или предпочтительно поворотно-откидного окна выполнена с возможностью перевода вручную в положение поворота с помощью указанной ручки или указанной рукоятки. Дополнительный выключатель 47 (типа перекидного и/или кнопочного переключателя, например, наподобие кулисного), установленный со стороны, обращенной от створки управляет работой электропривода(здесь не показан) для открывания и закрывания створки с ее переводом в откинутое положение и возвратом из него. Ручка 13 соединена с фиксаторами 8, 9 или с креплениями без помощи механических элементов вроде передающего механизма, в частности, соединительной тяги. Благодаря устранению механической связи между ручкой и фиксаторами и креплениями снижаются затраты на изготовление окна и, с другой стороны, появляется возможность передачи информации о зарегистрированном положении рукоятки посредством беспроводного или иного типа связи ручки или переключателей и/или датчиков, предназначенных для ручки, со следящим устройством более высокого ранга (здесь не показано), так что становятся возможными, например, централизованно регистрировать и отслеживать положение окон здания без применения дополнительных датчиков между оконной рамой и рамой створки. Переключатели и/или датчики ручки 13, а также возможные дополнительные электрические или электронные компоненты типа интерфейсных модулей сопряжения с информационной и/или силовой шиной системы автоматики здания могут быть помещены, в соответствии с одним из предпочтительных вариантов осуществления, в корпус 14 рукоятки (в данном случае - обращенная наружу манжета), при этом не возникает какого-либо ухудшения внешнего вида конструкции по сравнению с традиционными ручками чисто механического типа. Как вариант, для ручки 13 можно также выполнить электрическую схему (здесь не показано),встроенную в саму эту ручку 13 или рядом с ней, например, внутри фальца, в камере или в углублении в раме створки. С одной стороны, ручка 13 полностью или частично обеспечивает возможность традиционного управления работой окна, а с другой стороны, в зависимости от конструкции, ее используют в качестве переключающего и/или информационного модуля, благодаря ее электронной системе, имеющей датчик и/или переключатель. На фиг. 2 показан другой вариант выполнения ручки 18 для поворотно-откидного окна. Показанная здесь ручка имеет петлеобразную рукоятку 19, выполненную в виде качающегося рычага с возможностью поворота или наклона в различные положения относительно корпуса 22 рукоятки, закрепленного на створке 23. В положении, обозначенном поз. 19, окно зафиксировано; в поз. 20 его можно перевести в откинутое положение; в поз. 21 окно можно переместить в поворотное положение. В варианте с откидным или поворотным окном нужны, соответственно, только два положения рукоятки. Вариант исполнения согласно фиг. 8 требует лишь поворотного положения, поскольку положение откидывания регулируют посредством отдельного выключателя 47. Количество фиксаторов может быть разным в зависимости от размеров створки. В случае с поворотно-откидным окном меньшего размера требуется по меньшей мере один фиксатор 11. Преимущественно, фиксатор расположен на вертикальном участке 29 рамы со стороны рукоятки. В случае окна со створками большего размера и с учетом различных установочных положений окна, можно предусмотреть добавочные фиксаторы на четырех участках 29-32 рамы 3 створки, которые будут фиксировать створку точечным образом в отдельных местах. На фиг. 3 представлена в разрезе рама окна, имеющего оконную раму 2 и раму 3 створки, с одним из фиксаторов 8, 9 внутри фальца 26 при этом схематично показано, каким из фиксаторов 8, 9 можно управлять посредством электромеханического привода. Каждый из фиксаторов 8, 9 содержит управляемый электромеханическим приводом подвижный фиксирующий ползун 27, перемещающийся в направлении плоскости оконного стекла в направлении параллельной ему рамы 23 створки, и в своем фиксирующем положении заходящий за фиксирующий упор 28 типа валика или болт язычка, который закреплен неподвижно возле створки 23 или не может перемещаться относительно створки 23.-6 008815 В одном из вариантов фиксирующий ползун 27 может быть также размещен на створке, взаимодействуя при этом с закрепленным на оконной раме фиксирующим упором. В этом случае электропривод фиксирующего ползуна также находится на раме створки. На фиг. 4 схематически представлен такой фиксатор 8' в различных рабочих положениях. На фиг. 4 чисто схематически изображен электромеханический привод 33, имеющий электродвигатель и предпочтительно смонтированную на его выходной стороне передачу (не показана). Этот электропривод размещают предпочтительно на оконной раме или, согласно другому варианту, на створке. Согласно фиг. 4 фиксирующие ползуны 27 снабжены радиальными кулачками, в частности, сужающимися скосами 34, благодаря которым при фиксации с заданной силой створку 23 перемещают по направлению с в сторону оконной рамы 2, в результате чего эта створка плотно с заданной силой прилегает к оконной раме. Указанная передача обеспечивает линейное перемещение фиксирующего ползуна 27 в осевом направлении или в сторону соответствующей части окна (в данном случае створки 3) в направлении фиксирующего упора 28, прикрепленного к подвижной створке (не показана). На стороне фиксирующего ползуна 27, обращенной к фиксирующему упору 28, предусмотрен радиальный кулачок, в данном конкретном случае - сужающийся скос 34, который может также находиться на выступе 35, сформированным в радиальном направлении на самом фиксирующем язычке и занимающем только некоторую часть, например торцевой участок, фиксирующего ползуна 27. Описанная выше конструкция работает следующим образом. Во время закрывания окна фиксирующий ползун 27 выдвигают из его втянутого положения (фиг. 4 а) на оконной раме 2 параллельно раме 3 створки до тех пор, пока он не ляжет своим сужающимся скосом 34 на наружный радиус фиксирующего упора 28 (фиг. 4b). При дальнейшем выдвижении ползуна фиксирующий упор 28, находящийся на створке 3, вместе с самой створкой перемещают перпендикулярно плоскости оконного стекла в направлении оконной рамы 2 до тех пор, пока не достигнут положения фиксации, при котором сужающийся скос 34 полностью пройдет свой путь, в результате чего положение закрытия сохраняется даже при отсутствии электропитания двигателя (фиксирующее положение на фиг. 4 с). Согласно одному из вариантов для разблокирования путь закрытия может быть пройден сужающимся скосом 34 в обратном направлении (не показано). Чтобы как можно быстрее открыть створку, также предусмотрено перемещение фиксирующего ползуна 27 еще дальше до тех пор, пока он не займет положение, в котором его выступ 35 с сужающимся скосом 34 проскользнет дальше, вследствие чего створка 23 сможет отойти от оконной рамы 2 гораздо быстрее (фиг. 4d). Путь а, который проходит фиксирующий ползун 27 в направлении его смещения в процессе закрытия окна заметно длиннее, чем путь "b", который он проходит в процессе разблокирования перед открытием (в частности, отношение а/b превышает 2:1), так что и время, требуемое для разблокирования окна и его открытия после срабатывания рабочего элемента, в частности, после поворота ручки 13, будет меньше, чем время, которое требуется приводу для фиксации окна, например, после закрытия вручную с последующим поворотом ручки 13. Это является преимуществом, поскольку, в частности, открытие всегда следует производить быстро, а более длительный период, требуемый для фиксации после закрытия окна или после того, как створка будет прижата к оконной раме 2, пользователя не беспокоит. На фиг. 5 представлен один из вариантов осуществления. Здесь фиксация происходит так же, как в конструкции, представленной на фиг. 4, однако разблокирование осуществляется с помощью освобождающей пружины 36. Корпус 37 привода, где размещены электродвигатель и передача, выполнен в этом случае так, что в него помещена также освобождающая пружина 36, в частности - спиральная пружина. Освобождающая пружина 36 охватывает фиксирующий ползун 27 и удерживается двумя упорами 38, 39, концентрически охватывающими ползун 27, причем один из упоров 38 охватывает ползун в виде диска и прикреплен к нему аксиально, а второй выполнен в виде стенки 40 корпуса 37 привода, сквозь которую в процессе перемещения проходит ползун 27. Выступ 41 снаружи корпуса 37 привода содержит торцевую часть 42 заданной длины, которая и в этом случае имеет сужающийся скос 34. Фиксация происходит здесь в соответствии с фиг. 4. Однако в данном случае в корпусе 37 привода,на конце фиксирующего ползуна 27 выполнен эксцентриковый механизм с эксцентриковым пальцем 43,причем эксцентриковый палец 43 выполнен с возможностью перемещения по круговой траектории 44,воздействуя в процессе закрытия на расположенный на фиксирующем ползуне 27 или вокруг него радиальный упор 45, который неподвижно соединен с фиксирующим ползуном 27, в результате чего эксцентриковый палец, воздействуя на упор 45, выталкивает фиксирующий ползун 27 наружу, за пределы корпуса привода (то есть в фиксирующее положение, показанное на фиг. 5 с). При дальнейшем перемещении эксцентрикового пальца он заходит за границу упора 45, так что при этом фиксирующий упор 28 снова освобождается, обеспечивая ослабление освобождающей пружины 46. На фиг. 5b, в отличие от описанного ранее, круговая траектория 44 эксцентрикового пальца 43 рассчитана таким образом, что положение закрытия достигается уже по прохождении менее половины кру-7 008815 говой траектории 44 и в процессе продолжающегося движения пальца по кругу фиксирующий ползун 27 выдвигается далее наружу до тех пор, пока он снова не займет положение, при котором освободится торцевая часть 42, в результате чего створка 23 сможет снова быстро отойти от оконной рамы 2 (фиг. 5d). Возможно также выполнение операций кинематического реверсирования, например с помощью радиальных кулачков, установленных на запорных элементах. Подобным образом, можно поместить электромагнитный привод в створке, а опору на оконной раме. Траектория фиксирующих стержней может также проходить вдоль фальца рамы, между оконной рамой и рамой створки. Теперь рассмотрим более детально ручку, которую будем ниже называть оконной рукояткой, она показана на фиг. 6 и 7. Здесь ручка имеет в каждом случае ось рукоятки, или опорный штифт рукоятки, предпочтительно установленный на манжете, что представляет собой удачное решение и применительно к описанным выше вариантам осуществления. Благодаря четырехгранной оси 102 рукоятка 101 управляет работой запорного механизма (не показан) поворотно-откидного окна с рамой 104 створки, соединенной с оконной рамой 103. Для большей ясности ось 102 рукоятки на фиг. 7 не показана. Ось 102 рукоятки проходит во втулке 105, выполненной как одно целое с нижней частью 106 корпуса рукоятки, прикрепленной к раме 104 створки. Корпус рукоятки состоит из уже упомянутой нижней части 106 и крышки 107, представляющей собой кожух. Нижняя часть 106 прикреплена к раме 104 створки с помощью двух винтов 109 с потайной головкой, а внутри нее размещена печатная плата 108, на которой смонтированы три микровыключателя 111 а, 111b и 111 с,равномерно распределенные с угловым шагом 90 вокруг сквозного отверстия 110 для оси 102 рукоятки. Угловой шаг 90 соответствует трем угловым положениям рукоятки 101 для трех переключающих положений закрыто, открыто поворотом и открыто откидыванием оконных приборов. По меньшей мере, крышка 107 корпуса 106 рукоятки выполнена из материала, пропускающего радиоволны, предпочтительно из пластика. Дополнительно, на печатной плате 108 смонтированы также держатель для батареи 112, два геркона 113 а и 113b, клеммной колодки 114, контакт 115 крышки и радиоэлектронный модуль 116. В собранном состоянии четырехгранный стержень 102 а оси 102 рукоятки проходит через прямоугольное центральное отверстие 117 переключателя 118 в несущую часть 101 а рукоятки 101 и в процессе поворота рукоятки 101 увлекает за собой переключатель в направлении поворота. Предусмотрено крепежное кольцо 119, используемое для фиксации положения переключателя на оси рукоятки. В зависимости от углового положения рукоятки 101 и, следовательно, от состояния закрытия окна, управляющий кулачок 118 а переключателя приводит в действие один из трех микровыключателей 111 а, 111b, 111 с, при этом происходит замыкание или размыкание электрической цепи, в которую включен данный микровыключатель. Радиоэлектронный блок соединен ленточными проводниками, имеющимися на печатной плате 108, с клеммной колодкой 114 и с микровыключателями 111, реагируя на их соответствующее переключающее положение. Через заданные промежутки времени или в ответ на радиозапрос, поступивший из центра безопасности, радиоэлектронная система посылает в центр кодированный сигнал, на основании которого там определяют переключающее положение микровыключателей и, следовательно,соответствующее положение рукоятки 101. Благодаря этому осуществляют дистанционный контроль соответствующего положения оконной рукоятки. Радиоэлектронная система 116 получает электропитание от батареи 112 долговременного действия. С помощью клеммной колодки 114 к радиоэлектронному блоку можно подключить некоторые дополнительные датчики, в частности, датчик поломки стекла, датчик ударных нагрузок или магнитный датчик. Кроме этого радиоэлектронный блок 17 передает в центр аварийные сигналы от указанных дополнительных датчиков. Когда окно закрыто, геркон 113b расположен напротив постоянного магнита,закрепленного на оконной раме 103 и заключенного в корпус 120 таким образом, что его переключающее положение указывает на то, закрыто ли окно 104. Об этом переключающем положении с помощью радиоэлектронной системы 116 оповещают также центр. В отличие от ранее упомянутых известных систем контроля закрытия в данном случае магнит установлен неподвижно, а геркон - с возможностью перемещения. Благодаря радиоэлектронному блоку сохранена постоянная связь между датчиками 111, 113 и центром. Находящийся на противоположной стороне геркон 113 а используют для тех же целей, если есть возможность закрепить створку окна не слева, как в рассмотренном примере, а только справа. Вместо микровыключателей с механическим управлением можно также применить в качестве датчиков углового положения для рукоятки 101 контакты с магнитным управлением типа герконов. При этом на переключателе 118 будут закреплены один или несколько кулачков 118 а. Кроме того, переключатель совершенно не обязательно помещать непосредственно на оси 102 рукоятки - его можно также соединить с ней посредством передачи. Чтобы обеспечить возможность модернизации уже существующих креплений рукоятки путем дополнения устройством дистанционного контроля положения рукоятки, предусмотрено еще одно усовершенствование, в соответствии с которым печатная плата 108 установлена не в корпусе 106, 107 рукоятки,а на специальном опорном каркасе, вставляемом между корпусом рукоятки или ее креплением и рамой 104 створки, причем контур указанного опорного каркаса должен быть предпочтительно подобран в соответствии с контуром корпуса 106, 107 рукоятки. Как было сказано выше, на печатной плате, устанав-8 008815 ливаемой на опорном каркасе, смонтированы датчики и радиоэлектронный модуль. Если она занимает площадь, перекрывающую размеры оси 102 рукоятки, то в ней выполняют сквозное отверстие 110 для оси рукоятки, удлиненное, если необходимо, на высоту опорного каркаса. Описанную выше технологию контроля углового положения закрывающих элементов можно применить не только к окнам, но и к дверям, контейнерам и различным крепежным устройствам типа винтовых соединений, а также для иных целей. Вместо герконов можно использовать также датчики (измерительные преобразователи) Холла или другие магнитные микродатчики, особенно в случаях, когда целесообразно воспользоваться их преимуществом, состоящим в незначительных габаритах. Цифровые позиции на чертежах Поворотно-откидное окно 1 Оконная рама 1. Окно, имеющее оконную раму (2) и створку (23), выполненную с возможностью перемещения относительно оконной рамы; крепления (4-7) между створкой (23) и оконной рамой (2), обеспечивающие подвижность створки (23) относительно оконной рамы (2), и ручку (13), расположенную на створке (23) и имеющую рукоятку, выполненную с возможностью установки в различные положения рукоятки на створке (23), в частности, с возможностью поворота, причем эти положения поворота соответствуют различным рабочим положениям створки (23),отличающееся тем, что ручка (13) имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью с электромагнитными или электромеханическими фиксаторами (8,9) между створкой (23) и оконной рамой (2),и/или с электромагнитными или электромеханическими исполнительными элементами, в частности соединительными элементами (10-12) по меньшей мере для одного или более креплений (5, 6, 7),и/или с электромеханическим приводным устройством для открытия и закрытия створки (23).- 10008815 2. Окно, имеющее оконную раму (2) и створку (23), выполненную с возможностью перемещения относительно оконной рамы в положение поворота и положение откидывания, крепления (4-7) между створкой (23) и оконной рамой (2) для обеспечения подвижности створки (23) относительно оконной рамы (2) и ручку (13), расположенную на створке (23) и имеющую рукоятку, выполненную с возможностью установки на створке (23) в различные положения, в частности, с возможностью поворота на осевом стержне рукоятки, причем эти положения рукоятки соответствуют различным рабочим положениям створки (23),отличающееся тем, что ручка (13) имеет переключающие элементы и/или датчики для регистрации положения поворота рукоятки, а также управляемый вручную выключатель (47), расположенный непосредственно на ручке,предназначенный для переключения привода в откидывающее положение, причем ручка (13) соединена беспроводным способом или электрической проводной связью по меньшей мере с одним электромеханическим соединительным элементом (10-12) для створки и по меньшей мере с одним электромеханическим соединительным элементом (10-12) для качающейся опоры, и ручка (13) соединена электрической проводной связью или по радиоканалу с электромеханическим приводным устройством для открытия и закрытия створки (23) посредством перевода ее в откинутое положение и возврата из него. 3. Окно по п.1 или 2, отличающееся тем, что ручка (13) соединена с фиксаторами (8, 9) и/или с креплениями без помощи механических элементов типа передачи. 4. Окно по любому из пп.1-3, отличающееся тем, что оконная рама (2) и створка (23) выполнены без тяг. 5. Окно по любому из пп.1-4, отличающееся тем, что ручка (13) предназначена для открытия и закрытия створки вручную. 6. Окно по п.5, отличающееся тем, что ручка (13) предназначена для открытия и закрытия створки с переводом в положение поворота и возвратом из него. 7. Окно по п.6, отличающееся тем, что ручка (13) содержит управляемый вручную выключатель(47) для управления работой электропривода качающейся опоры с целью автоматического открытия и закрытия створки с ее переводом в наклонное положение и выходом из него. 8. Окно по любому из пп.1-7, отличающееся тем, что ручка (13) имеет электрическое следящее и/или управляющее устройство для регистрации положения поворота рукоятки ручки (13). 9. Окно по п.8, отличающееся тем, что ручка связана со следящим и/или управляющим устройством беспроводным способом или электрической проводной связью. 10. Окно по любому из пп.1-9, отличающееся тем, что между оконной рамой (2) и створкой (23) выполнен фальц (26), при этом внутри указанного фальца или на нем расположены и распределены по меньшей мере один или более фиксаторов (8-9), перекрывающих фальц и предназначенных для фиксации створки (23) на оконной раме (2) в закрытом положении окна, причем по меньшей мере один фиксатор выполнен с возможностью управления, в зависимости от положения рукоятки ручки, беспроводным способом или по электрической проводной связи и содержит запорный элемент (27) электромагнитного или электромеханического действия. 11. Окно по любому из пп.1-10, отличающееся тем, что исполнительные элементы, в частности соединительные элементы (10-12), предназначены для перевода поворотной опоры и/или качающейся опоры (5) в рабочее положение и выхода из него, причем исполнительными элементами (10, 11, 12) управляют беспроводным способом или по электрической проводной связи в соответствии с положением рукоятки ручки (13). 12. Окно по любому из пп.1-11, отличающееся тем, что содержит откидное устройство (7) для ограничения откидывания или поворота створки (3). 13. Окно по любому из пп.1-12, отличающееся тем, что откидное устройство (7) соединено с электромеханическим приводом для открытия и закрытия окна. 14. Окно по любому из пп.1-13, отличающееся тем, что один из исполнительных элементов (10, 11,12) соединен с откидным устройством (7). 15. Окно по любому из пп.1-14, отличающееся тем, что ручка соединена беспроводным способом или по меньшей мере по одной линии передачи данных с управляющим и/или следящим устройством. 16. Окно по любому из пп.1-15, отличающееся тем, что электронная схема соединена с ручкой (13) непосредственно на створке (23). 17. Окно по любому из пп.1-16, отличающееся тем, что электронная схема для ручки (13) размещена в корпусе рукоятки, в частности, как манжета. 18. Окно по любому из пп.1-17, отличающееся тем, что створка (23) выполнена в виде поворотной или откидной створки, либо в виде поворотно-откидной створки. 19. Окно по любому из пп.1-18, отличающееся тем, что створка (23) выполнена в виде раздвижной створки или параллельной/среднеподвесной створки. 20. Окно по любому из пп.1-19, отличающееся тем, что створка (23) имеет безрамную конструкцию или снабжена рамой. 21. Окно по любому из пп.1-20, отличающееся тем, что оконная рама (2) имеет оконную коробку.- 11008815 22. Окно по любому из пп.1-21, отличающееся тем, что электрическая схема для ручки (13) помещена в ручке (13) или рядом с ручкой (13), в частности, внутри фальца, в камере или в углублении, выполненном в раме створки. 23. Окно по любому из пп.1-22, отличающееся тем, что электрическая схема и ручка (13) образуют функциональный структурный блок. 24. Окно по любому из пп.1-23, отличающееся тем, что ручка содержит по меньшей мере одно устройство индикации типа светоизлучающего диода, осуществляющее индикацию рабочего и функционального состояния, в частности, фиксаторов, креплений или привода. 25. Окно по любому из пп.1-24, отличающееся тем, что ручка, ее выключатель и соответствующий электронный блок управления выполнены таким образом, что ручка служит для открытия створки вручную посредством ее поворота вокруг вертикальной оси вращения, причем откидывание происходит предпочтительно вокруг нижней горизонтальной оси наклона с помощью электропривода, например имеющего цепь. 26. Окно по любому из пп.1-25, отличающееся тем, что электронный блок переключения и управления для электроприводов расположен в корпусе на рукоятке. 27. Окно по любому из пп.1-26, отличающееся тем, что от оконной рамы к раме створки проложен многожильный кабель, служащий для подачи напряжения на электроприводы и/или для передачи данных. 28. Окно по любому из пп.1-27, отличающееся тем, что электронный блок переключения и управления соединен радиоканалом или проводной линией с управляющим центром более высокого ранга. 29. Окно по любому из пп.1-28, отличающееся тем, что ручка представляет собой вращающуюся оконную рукоятку (46), на которой со стороны, обращенной наружу от створки, установлен выключатель(47). 30. Окно по любому из пп.1-29, отличающееся тем, что на рукоятке смонтирован доступный снаружи выключатель с ручным управлением. 31. Окно по любому из пп.1-30, отличающееся тем, что содержит устройство для дистанционного слежения за положением оконной рукоятки с осью (102) рукоятки, причем на оси (102) рукоятки расположен переключатель (118), управляющий работой запорного механизма, предпочтительно переключатель, соединенный непосредственно или через промежуточные элементы, например, по меньшей мере одну электрическую линию, в частности шину и/или радиоканал, с управляющим и/или следящим устройством. 32. Окно по п.31, отличающееся тем, что управляющее и/или следящее устройство находится непосредственно на оконной рукоятке. 33. Окно по п.31, отличающееся тем, что управляющее и/или следящее устройство находится в месте, отстоящем от окна на некоторое расстояние. 34. Окно по любому из пп.31-33, отличающееся тем, что переключатель взаимодействует по меньшей мере с одним электрическим или магнитным датчиком (111 а, 111b, 111 с), причем датчики (111 а,111b, 111 с) соединены по радиоканалу или электрической линии с управляющим и/или следящим устройством. 35. Окно по любому из пп.1-34, отличающееся тем, что переключатель (118) взаимодействует по меньшей мере с двумя датчиками (111 а, 111b, 111 с), расположенными с угловым смещением в направлении вращения оси (102) рукоятки. 36. Окно по любому из пп.1-35, отличающееся тем, что в случае с поворотно-откидным креплением предусмотрены три датчика (111 а, 111b, 111 с), предназначенные для разных положений рукоятки: "закрыто", "открыто поворотом", "открыто откидыванием". 37. Окно по любому из пп.1-36, отличающееся тем, что датчики выполнены в виде электрических микровыключателей (111 а, 111b, 111 с), а переключатель (118) представляет собой механический затвор по меньшей мере с одним управляющим кулачком (118 а). 38. Окно по любому из пп.1-37, отличающееся тем, что датчики выполнены в виде магнитоуправляемых контактов типа герконов, а на переключателе установлен по меньшей мере один магнит. 39. Окно по любому из пп.1-38, отличающееся тем, что датчики (111 а, 111b, 111 с) расположены на печатной плате (108), закрепленной на нижней части (106) крепления (102, 106) рукоятки, причем на печатной плате (108) смонтирован также радиоэлектронный модуль (116). 40. Окно по любому из пп.1-39, отличающееся тем, что датчики (111 а, 111b, 111 с) и радиоэлектронный модуль (116) расположены на опорном каркасе печатной платы (108), вставленном между корпусом(106, 107) рукоятки и рамой (3) створки, а в печатной плате (108) выполнено сквозное отверстие (110) для оси (102) рукоятки, удлиненное на высоту опорного каркаса. 41. Окно по любому из пп.1-40, содержащее печатную плату (108), которая, по меньшей мере, частично занимает площадь, перекрывающую размеры оси рукоятки, отличающееся тем, что в печатной плате (108) выполнено сквозное отверстие (110) для оси (102) рукоятки.- 12008815 42. Окно по любому из пп.1-41, отличающееся тем, что на печатной плате (108) помещен по меньшей мере один магнитный датчик (113 а, 113b), предпочтительно геркон, взаимодействующий с магнитом(120), прикрепленным к оконной раме (103). 43. Окно по любому из пп.1-42, отличающееся тем, что ручка представляет собой вращающуюся оконную рукоятку (46), на стороне которой, обращенной наружу от створки, установлен выключатель(47) с ручным управлением. 44. Окно по любому из пп.1-43, отличающееся тем, что предусмотрено устройство для дистанционного контроля положения оконной рукоятки с осью (102) рукоятки, причем на оси (102) рукоятки размещен переключатель (118), управляющий работой запорного механизма, предпочтительно переключатель,соединенный непосредственно или через промежуточные элементы, например, по меньшей мере одну электрическую линию, в частности шину и/или радиоканал, с управляющим и/или следящим устройством. 45. Оконная ручка, в частности, для окна по любому из пп.1-44, имеющего оконную раму (2) и створку (23), установленную подвижно относительно оконной рамы, причем указанная ручка выполнена с возможностью открытия и закрытия створки вручную, отличающаяся тем, что ручка (13) имеет переключающие элементы и/или датчики, причем ручка (13) соединена беспроводным способом или электрической проводной связью с электромагнитными или электромеханическими фиксаторами (8, 9) между створкой (23) и оконной рамой (2) и/или с электромагнитными или электромеханическими исполнительными элементами, в частности, соединительными элементами (10, 12) для по меньшей мере одного или более креплений (5, 6, 7) и/или с электромеханическим приводным устройством для открытия и закрытия створки (23). 46. Оконная ручка по п.45, отличающаяся тем, что ручка (13) имеет переключающие элементы и/или датчики для регистрации положения поворота рукоятки, а также переключатель (47) с ручным управлением, расположенный непосредственно на ручке, для переключения привода в положение откидывания. 47. Оконная ручка по п.45 или 46, отличающаяся тем, что ручка (13) прикреплена к створке и соединена с фиксаторами (8, 9) и/или с креплениями без помощи механических элементов типа передачи. 48. Оконная ручка по п.45 или 46, отличающаяся тем, что ручка (13) имеет манжету рукоятки, на которой с возможностью поворота расположена рукоятка, причем манжета рукоятки закреплена на створке без возможности поворота, а электрическая схема в манжете рукоятки имеет рабочую беспроводную или проводную электрическую связь с приводами для фиксаторов (8, 9) и/или креплений для открытия и закрытия окна.

МПК / Метки

МПК: E05B 17/22, E05F 15/12, E05B 63/00, E05C 9/06, E05B 17/00

Метки: окно, оконная, ручка
