Упаковка для сигарет

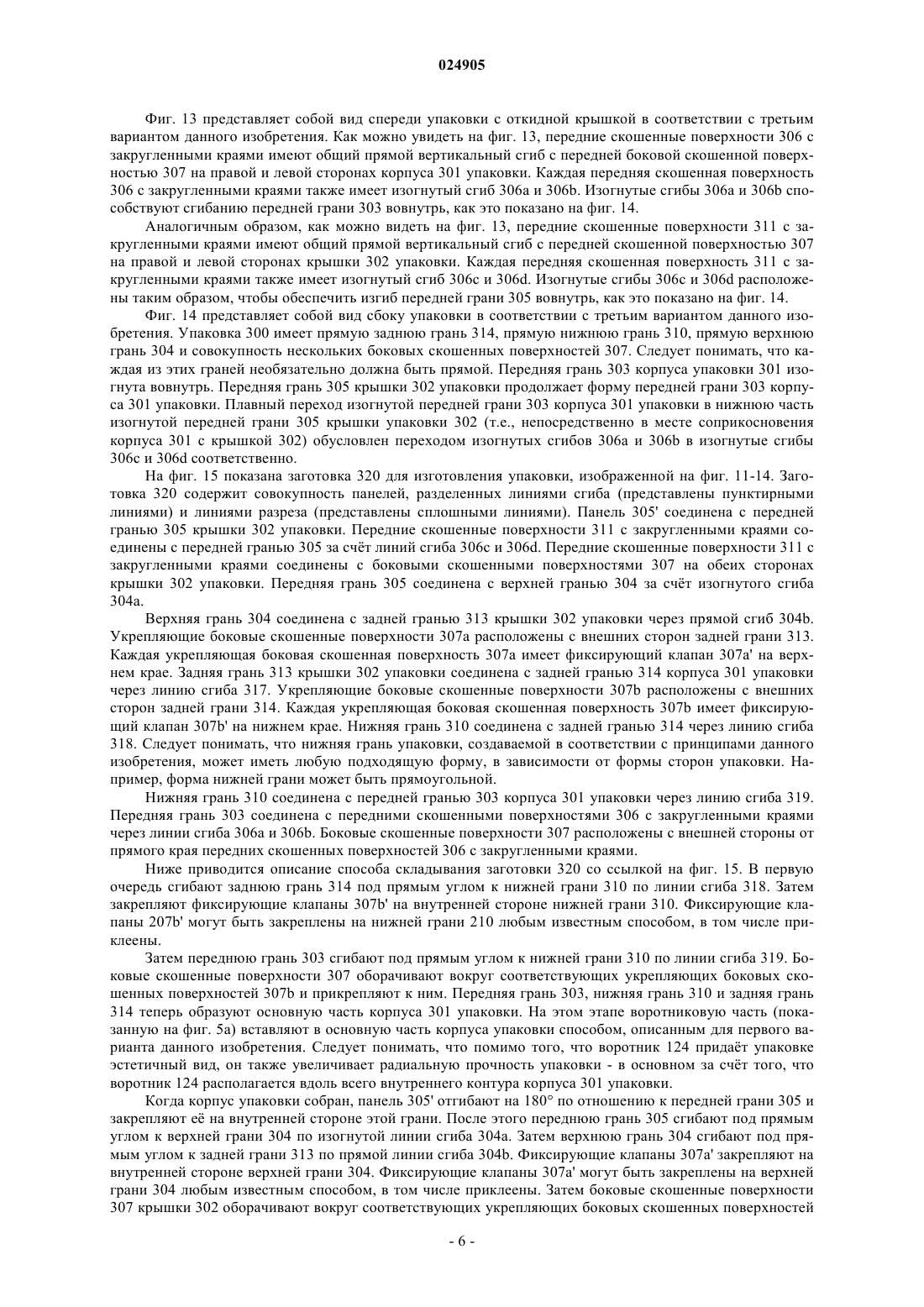

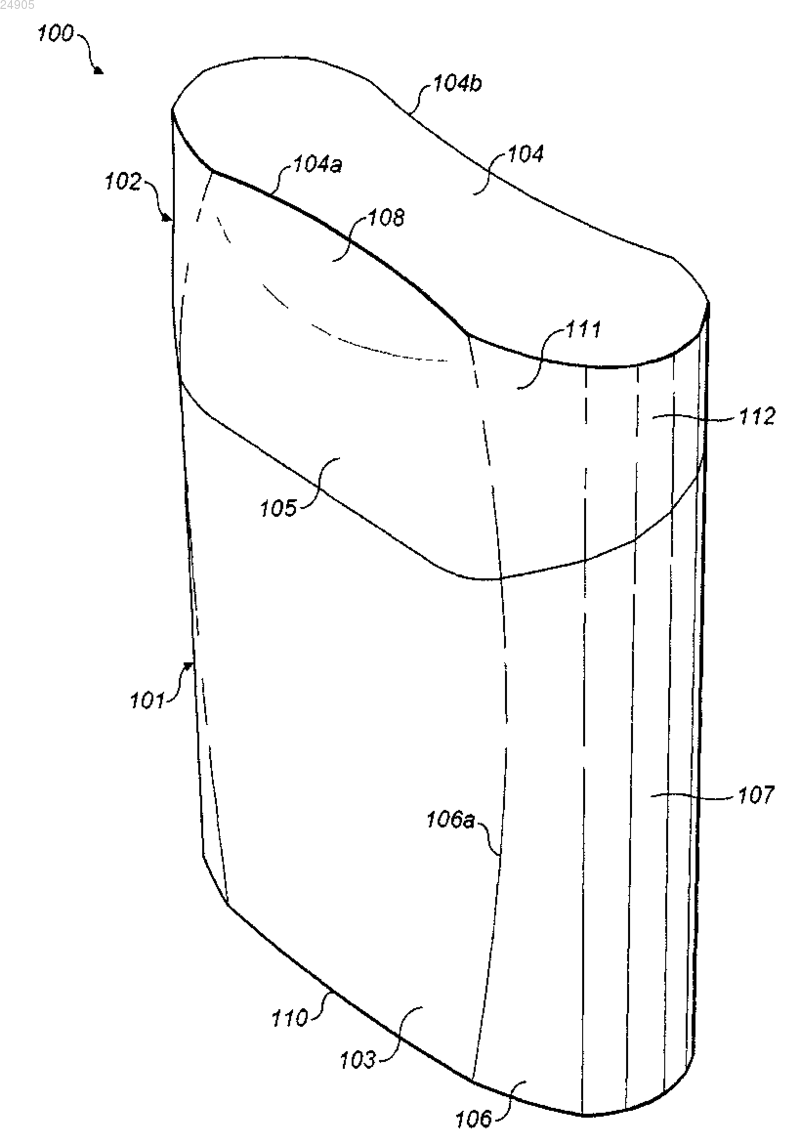

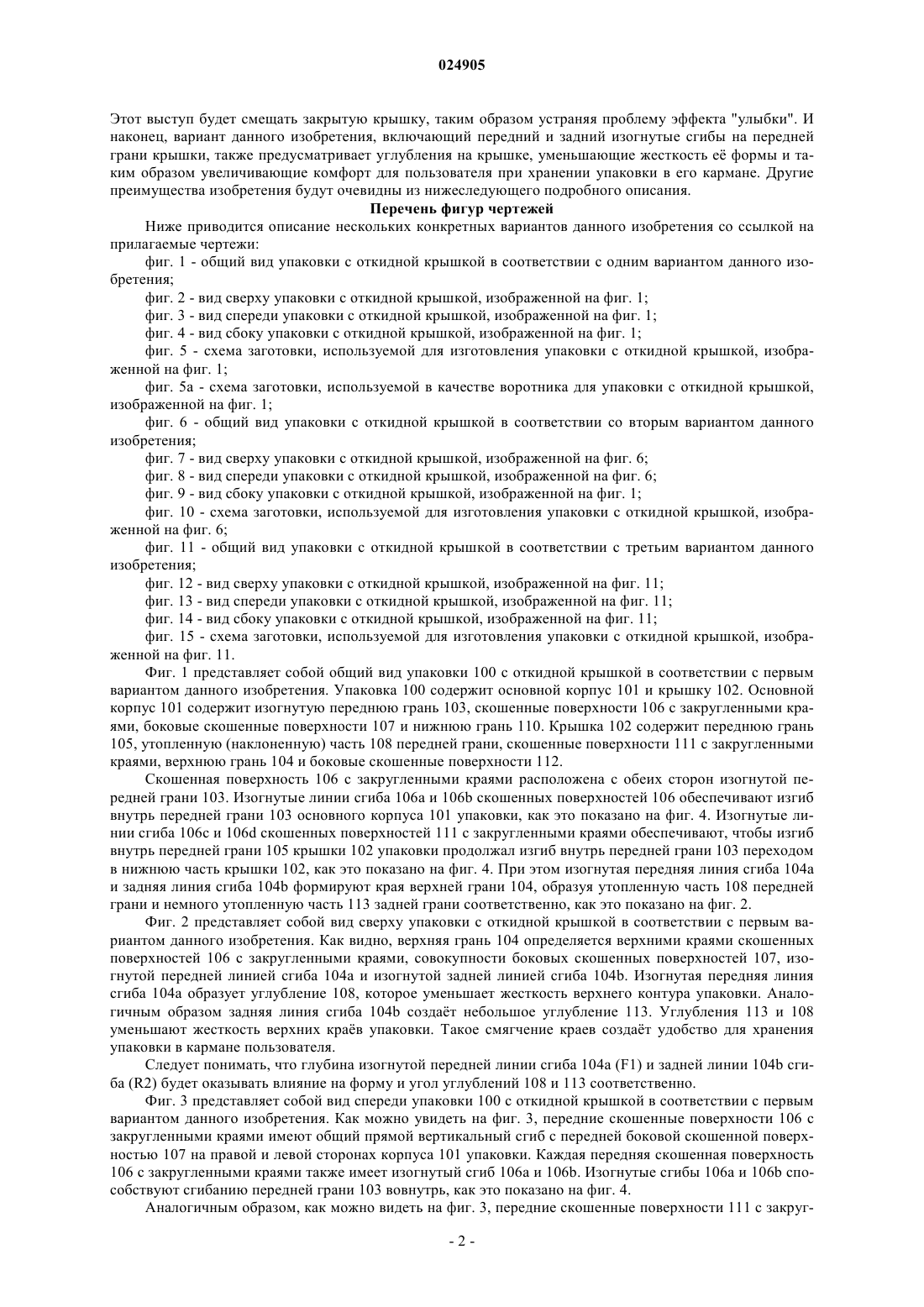

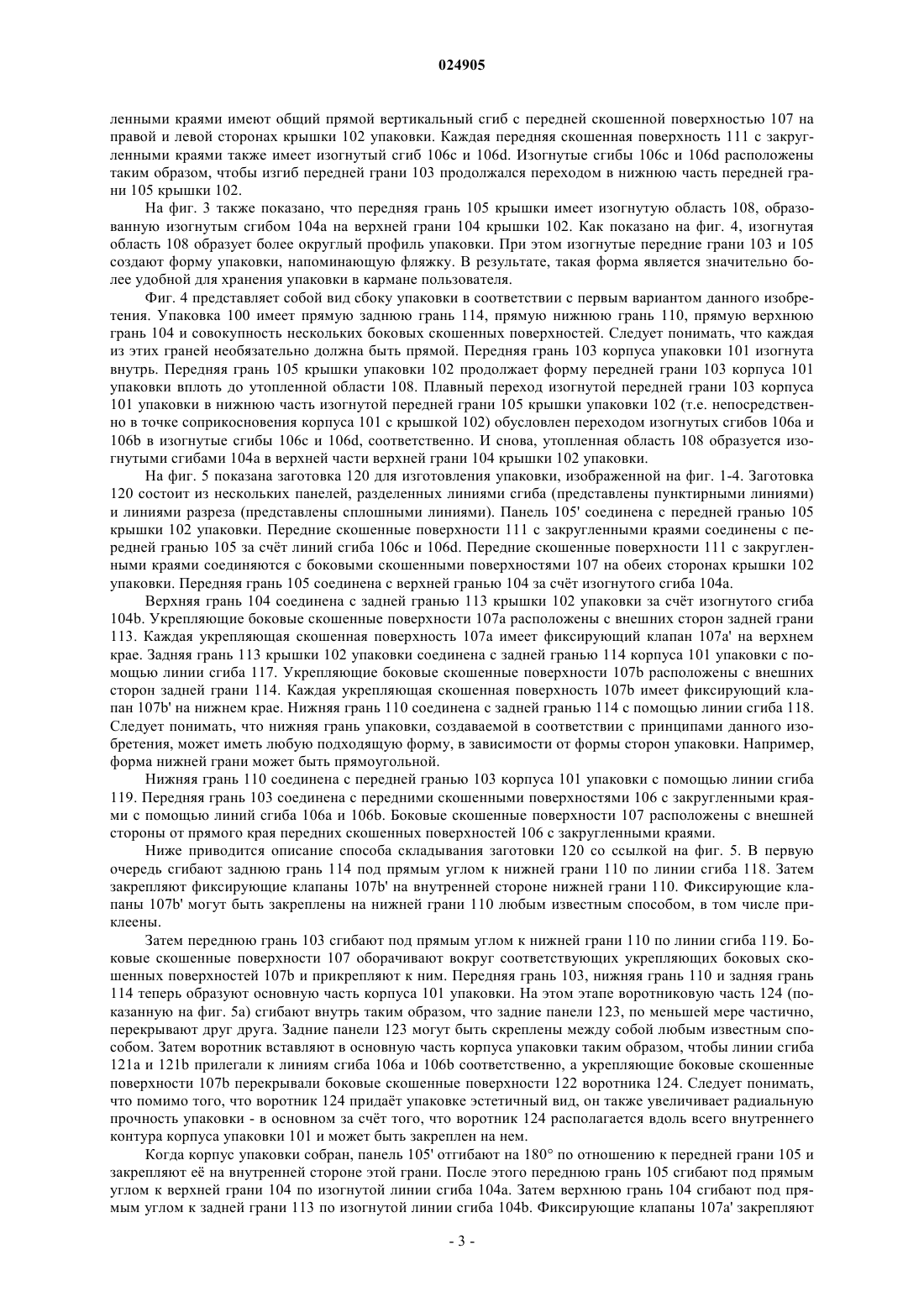

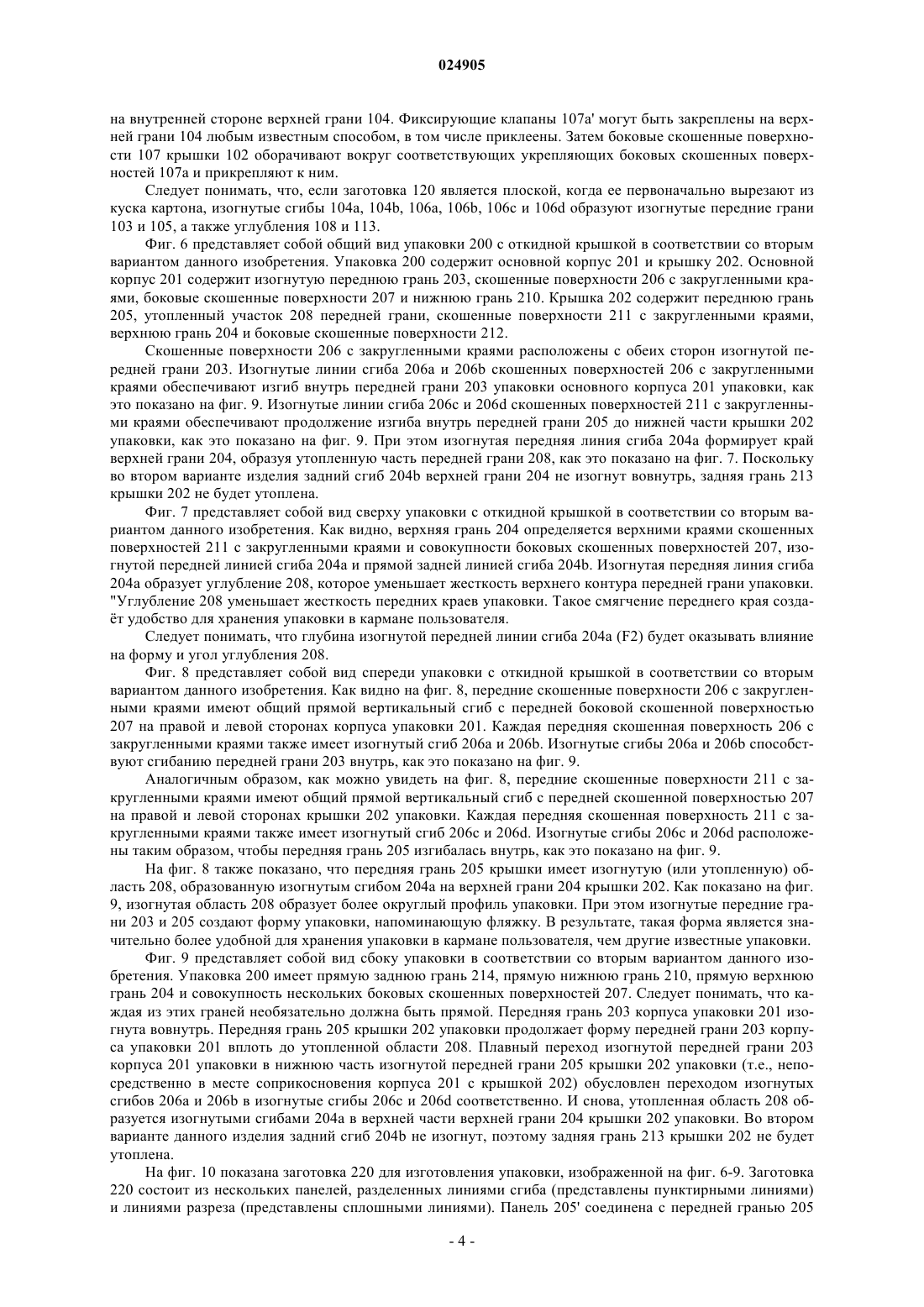

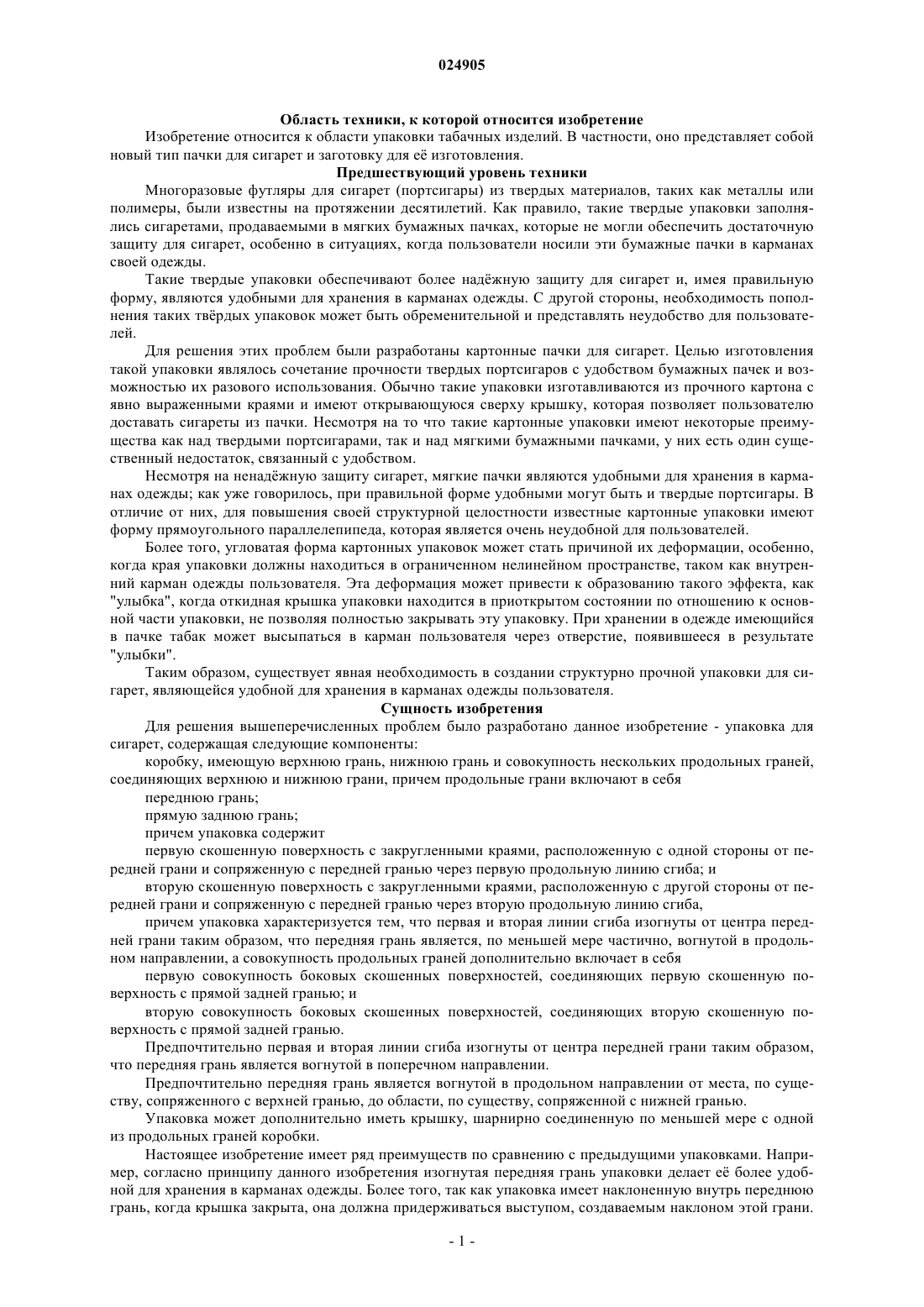

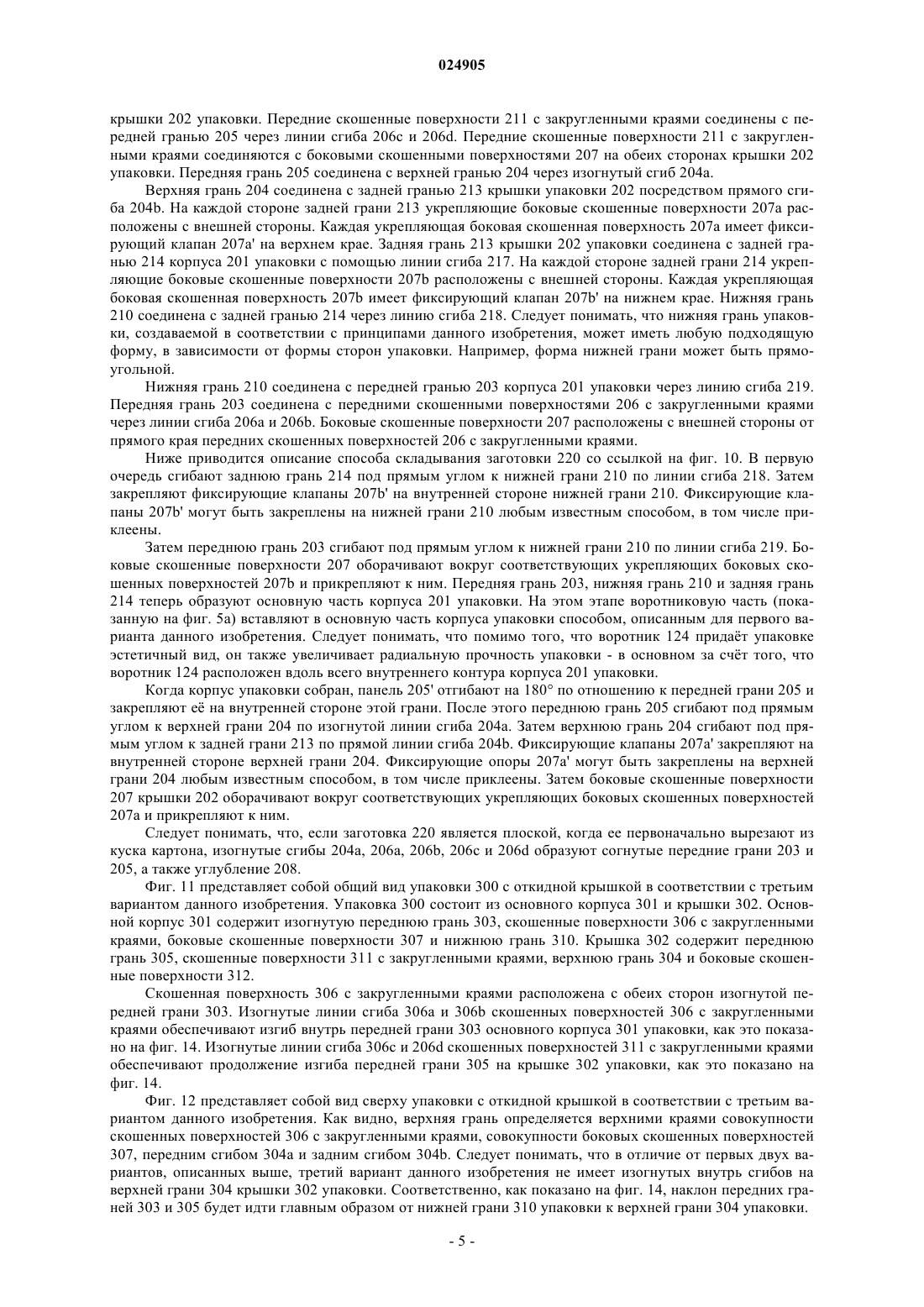

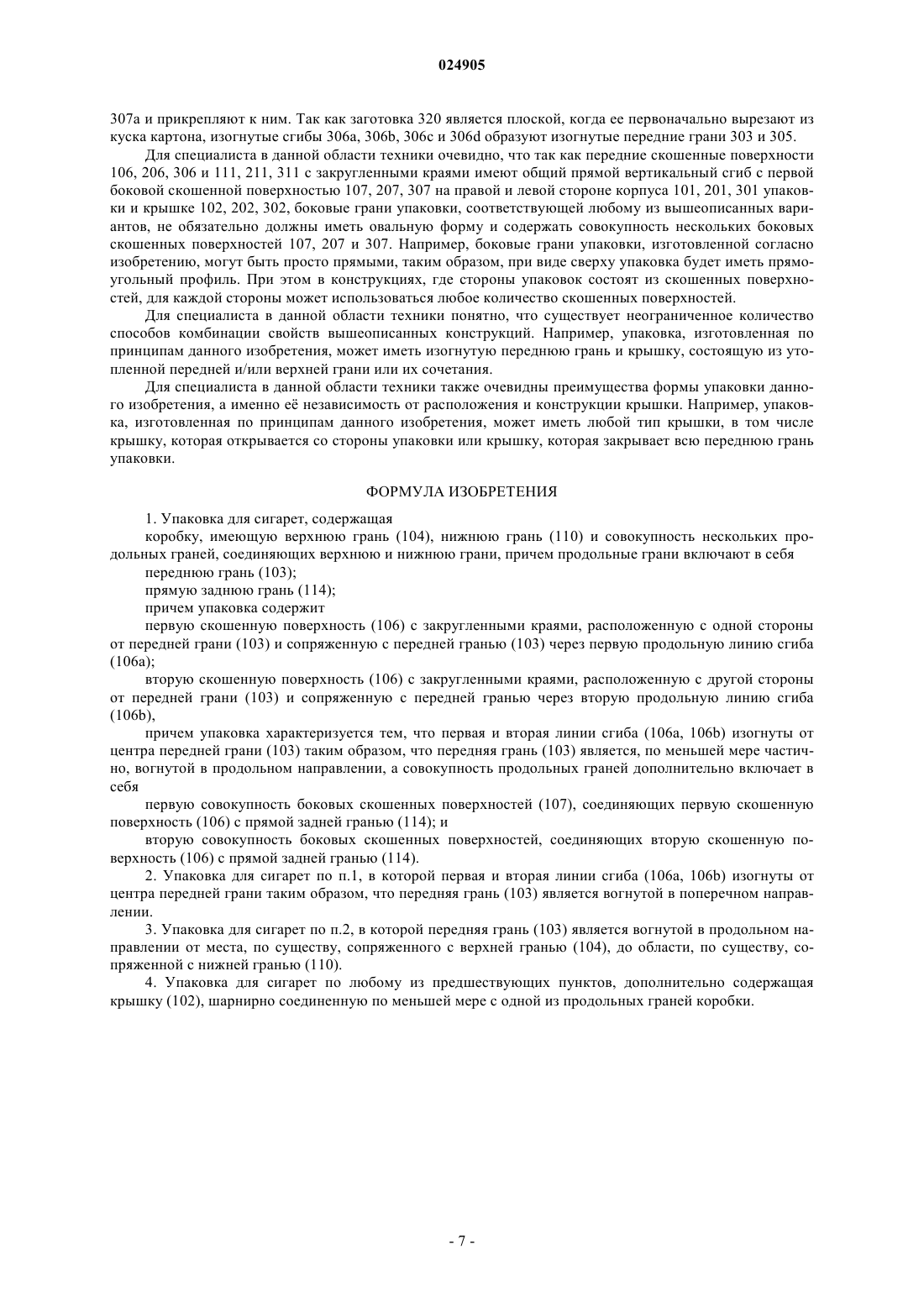

Упаковка для сигарет состоит из коробки, имеющей верхнюю грань, нижнюю грань и совокупность нескольких продольных граней, соединяющих верхнюю и нижнюю грани. Продольные грани включают в себя переднюю грань, прямую заднюю грань, а также первую скошенную поверхность с закругленными краями, расположенную с одной стороны от передней грани и сопряженную с передней гранью через первую продольную линию сгиба, и вторую скошенную поверхность с закругленными краями, расположенную с другой стороны от передней грани и сопряженную с передней гранью через вторую продольную линию сгиба. Первая и вторая линии сгиба изогнуты от центра передней грани таким образом, что передняя грань вогнута в продольном направлении. Совокупность продольных граней дополнительно включает в себя первую совокупность боковых скошенных поверхностей, соединяющих первую скошенную поверхность с прямой задней гранью,и вторую совокупность боковых скошенных поверхностей, соединяющих вторую скошенную поверхность с прямой задней гранью.(71)(73) Заявитель и патентовладелец: ДжейТи ИНТЕРНЕШНЛ СА (CH) Область техники, к которой относится изобретение Изобретение относится к области упаковки табачных изделий. В частности, оно представляет собой новый тип пачки для сигарет и заготовку для е изготовления. Предшествующий уровень техники Многоразовые футляры для сигарет (портсигары) из твердых материалов, таких как металлы или полимеры, были известны на протяжении десятилетий. Как правило, такие твердые упаковки заполнялись сигаретами, продаваемыми в мягких бумажных пачках, которые не могли обеспечить достаточную защиту для сигарет, особенно в ситуациях, когда пользователи носили эти бумажные пачки в карманах своей одежды. Такие твердые упаковки обеспечивают более наджную защиту для сигарет и, имея правильную форму, являются удобными для хранения в карманах одежды. С другой стороны, необходимость пополнения таких тврдых упаковок может быть обременительной и представлять неудобство для пользователей. Для решения этих проблем были разработаны картонные пачки для сигарет. Целью изготовления такой упаковки являлось сочетание прочности твердых портсигаров с удобством бумажных пачек и возможностью их разового использования. Обычно такие упаковки изготавливаются из прочного картона с явно выраженными краями и имеют открывающуюся сверху крышку, которая позволяет пользователю доставать сигареты из пачки. Несмотря на то что такие картонные упаковки имеют некоторые преимущества как над твердыми портсигарами, так и над мягкими бумажными пачками, у них есть один существенный недостаток, связанный с удобством. Несмотря на ненаджную защиту сигарет, мягкие пачки являются удобными для хранения в карманах одежды; как уже говорилось, при правильной форме удобными могут быть и твердые портсигары. В отличие от них, для повышения своей структурной целостности известные картонные упаковки имеют форму прямоугольного параллелепипеда, которая является очень неудобной для пользователей. Более того, угловатая форма картонных упаковок может стать причиной их деформации, особенно,когда края упаковки должны находиться в ограниченном нелинейном пространстве, таком как внутренний карман одежды пользователя. Эта деформация может привести к образованию такого эффекта, как"улыбка", когда откидная крышка упаковки находится в приоткрытом состоянии по отношению к основной части упаковки, не позволяя полностью закрывать эту упаковку. При хранении в одежде имеющийся в пачке табак может высыпаться в карман пользователя через отверстие, появившееся в результате"улыбки". Таким образом, существует явная необходимость в создании структурно прочной упаковки для сигарет, являющейся удобной для хранения в карманах одежды пользователя. Сущность изобретения Для решения вышеперечисленных проблем было разработано данное изобретение - упаковка для сигарет, содержащая следующие компоненты: коробку, имеющую верхнюю грань, нижнюю грань и совокупность нескольких продольных граней,соединяющих верхнюю и нижнюю грани, причем продольные грани включают в себя переднюю грань; прямую заднюю грань; причем упаковка содержит первую скошенную поверхность с закругленными краями, расположенную с одной стороны от передней грани и сопряженную с передней гранью через первую продольную линию сгиба; и вторую скошенную поверхность с закругленными краями, расположенную с другой стороны от передней грани и сопряженную с передней гранью через вторую продольную линию сгиба,причем упаковка характеризуется тем, что первая и вторая линии сгиба изогнуты от центра передней грани таким образом, что передняя грань является, по меньшей мере частично, вогнутой в продольном направлении, а совокупность продольных граней дополнительно включает в себя первую совокупность боковых скошенных поверхностей, соединяющих первую скошенную поверхность с прямой задней гранью; и вторую совокупность боковых скошенных поверхностей, соединяющих вторую скошенную поверхность с прямой задней гранью. Предпочтительно первая и вторая линии сгиба изогнуты от центра передней грани таким образом,что передняя грань является вогнутой в поперечном направлении. Предпочтительно передняя грань является вогнутой в продольном направлении от места, по существу, сопряженного с верхней гранью, до области, по существу, сопряженной с нижней гранью. Упаковка может дополнительно иметь крышку, шарнирно соединенную по меньшей мере с одной из продольных граней коробки. Настоящее изобретение имеет ряд преимуществ по сравнению с предыдущими упаковками. Например, согласно принципу данного изобретения изогнутая передняя грань упаковки делает е более удобной для хранения в карманах одежды. Более того, так как упаковка имеет наклоненную внутрь переднюю грань, когда крышка закрыта, она должна придерживаться выступом, создаваемым наклоном этой грани. Этот выступ будет смещать закрытую крышку, таким образом устраняя проблему эффекта "улыбки". И наконец, вариант данного изобретения, включающий передний и задний изогнутые сгибы на передней грани крышки, также предусматривает углубления на крышке, уменьшающие жесткость е формы и таким образом увеличивающие комфорт для пользователя при хранении упаковки в его кармане. Другие преимущества изобретения будут очевидны из нижеследующего подробного описания. Перечень фигур чертежей Ниже приводится описание нескольких конкретных вариантов данного изобретения со ссылкой на прилагаемые чертежи: фиг. 1 - общий вид упаковки с откидной крышкой в соответствии с одним вариантом данного изобретения; фиг. 2 - вид сверху упаковки с откидной крышкой, изображенной на фиг. 1; фиг. 3 - вид спереди упаковки с откидной крышкой, изображенной на фиг. 1; фиг. 4 - вид сбоку упаковки с откидной крышкой, изображенной на фиг. 1; фиг. 5 - схема заготовки, используемой для изготовления упаковки с откидной крышкой, изображенной на фиг. 1; фиг. 5 а - схема заготовки, используемой в качестве воротника для упаковки с откидной крышкой,изображенной на фиг. 1; фиг. 6 - общий вид упаковки с откидной крышкой в соответствии со вторым вариантом данного изобретения; фиг. 7 - вид сверху упаковки с откидной крышкой, изображенной на фиг. 6; фиг. 8 - вид спереди упаковки с откидной крышкой, изображенной на фиг. 6; фиг. 9 - вид сбоку упаковки с откидной крышкой, изображенной на фиг. 1; фиг. 10 - схема заготовки, используемой для изготовления упаковки с откидной крышкой, изображенной на фиг. 6; фиг. 11 - общий вид упаковки с откидной крышкой в соответствии с третьим вариантом данного изобретения; фиг. 12 - вид сверху упаковки с откидной крышкой, изображенной на фиг. 11; фиг. 13 - вид спереди упаковки с откидной крышкой, изображенной на фиг. 11; фиг. 14 - вид сбоку упаковки с откидной крышкой, изображенной на фиг. 11; фиг. 15 - схема заготовки, используемой для изготовления упаковки с откидной крышкой, изображенной на фиг. 11. Фиг. 1 представляет собой общий вид упаковки 100 с откидной крышкой в соответствии с первым вариантом данного изобретения. Упаковка 100 содержит основной корпус 101 и крышку 102. Основной корпус 101 содержит изогнутую переднюю грань 103, скошенные поверхности 106 с закругленными краями, боковые скошенные поверхности 107 и нижнюю грань 110. Крышка 102 содержит переднюю грань 105, утопленную (наклоненную) часть 108 передней грани, скошенные поверхности 111 с закругленными краями, верхнюю грань 104 и боковые скошенные поверхности 112. Скошенная поверхность 106 с закругленными краями расположена с обеих сторон изогнутой передней грани 103. Изогнутые линии сгиба 106 а и 106b скошенных поверхностей 106 обеспечивают изгиб внутрь передней грани 103 основного корпуса 101 упаковки, как это показано на фиг. 4. Изогнутые линии сгиба 106 с и 106d скошенных поверхностей 111 с закругленными краями обеспечивают, чтобы изгиб внутрь передней грани 105 крышки 102 упаковки продолжал изгиб внутрь передней грани 103 переходом в нижнюю часть крышки 102, как это показано на фиг. 4. При этом изогнутая передняя линия сгиба 104 а и задняя линия сгиба 104b формируют края верхней грани 104, образуя утопленную часть 108 передней грани и немного утопленную часть 113 задней грани соответственно, как это показано на фиг. 2. Фиг. 2 представляет собой вид сверху упаковки с откидной крышкой в соответствии с первым вариантом данного изобретения. Как видно, верхняя грань 104 определяется верхними краями скошенных поверхностей 106 с закругленными краями, совокупности боковых скошенных поверхностей 107, изогнутой передней линией сгиба 104 а и изогнутой задней линией сгиба 104b. Изогнутая передняя линия сгиба 104 а образует углубление 108, которое уменьшает жесткость верхнего контура упаковки. Аналогичным образом задняя линия сгиба 104b создат небольшое углубление 113. Углубления 113 и 108 уменьшают жесткость верхних крав упаковки. Такое смягчение краев создат удобство для хранения упаковки в кармане пользователя. Следует понимать, что глубина изогнутой передней линии сгиба 104 а (F1) и задней линии 104b сгиба (R2) будет оказывать влияние на форму и угол углублений 108 и 113 соответственно. Фиг. 3 представляет собой вид спереди упаковки 100 с откидной крышкой в соответствии с первым вариантом данного изобретения. Как можно увидеть на фиг. 3, передние скошенные поверхности 106 с закругленными краями имеют общий прямой вертикальный сгиб с передней боковой скошенной поверхностью 107 на правой и левой сторонах корпуса 101 упаковки. Каждая передняя скошенная поверхность 106 с закругленными краями также имеет изогнутый сгиб 106 а и 106b. Изогнутые сгибы 106 а и 106b способствуют сгибанию передней грани 103 вовнутрь, как это показано на фиг. 4. Аналогичным образом, как можно видеть на фиг. 3, передние скошенные поверхности 111 с закруг-2 024905 ленными краями имеют общий прямой вертикальный сгиб с передней скошенной поверхностью 107 на правой и левой сторонах крышки 102 упаковки. Каждая передняя скошенная поверхность 111 с закругленными краями также имеет изогнутый сгиб 106 с и 106d. Изогнутые сгибы 106 с и 106d расположены таким образом, чтобы изгиб передней грани 103 продолжался переходом в нижнюю часть передней грани 105 крышки 102. На фиг. 3 также показано, что передняя грань 105 крышки имеет изогнутую область 108, образованную изогнутым сгибом 104 а на верхней грани 104 крышки 102. Как показано на фиг. 4, изогнутая область 108 образует более округлый профиль упаковки. При этом изогнутые передние грани 103 и 105 создают форму упаковки, напоминающую фляжку. В результате, такая форма является значительно более удобной для хранения упаковки в кармане пользователя. Фиг. 4 представляет собой вид сбоку упаковки в соответствии с первым вариантом данного изобретения. Упаковка 100 имеет прямую заднюю грань 114, прямую нижнюю грань 110, прямую верхнюю грань 104 и совокупность нескольких боковых скошенных поверхностей. Следует понимать, что каждая из этих граней необязательно должна быть прямой. Передняя грань 103 корпуса упаковки 101 изогнута внутрь. Передняя грань 105 крышки упаковки 102 продолжает форму передней грани 103 корпуса 101 упаковки вплоть до утопленной области 108. Плавный переход изогнутой передней грани 103 корпуса 101 упаковки в нижнюю часть изогнутой передней грани 105 крышки упаковки 102 (т.е. непосредственно в точке соприкосновения корпуса 101 с крышкой 102) обусловлен переходом изогнутых сгибов 106 а и 106b в изогнутые сгибы 106 с и 106d, соответственно. И снова, утопленная область 108 образуется изогнутыми сгибами 104 а в верхней части верхней грани 104 крышки 102 упаковки. На фиг. 5 показана заготовка 120 для изготовления упаковки, изображенной на фиг. 1-4. Заготовка 120 состоит из нескольких панелей, разделенных линиями сгиба (представлены пунктирными линиями) и линиями разреза (представлены сплошными линиями). Панель 105' соединена с передней гранью 105 крышки 102 упаковки. Передние скошенные поверхности 111 с закругленными краями соединены с передней гранью 105 за счт линий сгиба 106 с и 106d. Передние скошенные поверхности 111 с закругленными краями соединяются с боковыми скошенными поверхностями 107 на обеих сторонах крышки 102 упаковки. Передняя грань 105 соединена с верхней гранью 104 за счт изогнутого сгиба 104 а. Верхняя грань 104 соединена с задней гранью 113 крышки 102 упаковки за счт изогнутого сгиба 104b. Укрепляющие боковые скошенные поверхности 107 а расположены с внешних сторон задней грани 113. Каждая укрепляющая скошенная поверхность 107 а имеет фиксирующий клапан 107 а' на верхнем крае. Задняя грань 113 крышки 102 упаковки соединена с задней гранью 114 корпуса 101 упаковки с помощью линии сгиба 117. Укрепляющие боковые скошенные поверхности 107b расположены с внешних сторон задней грани 114. Каждая укрепляющая скошенная поверхность 107b имеет фиксирующий клапан 107b' на нижнем крае. Нижняя грань 110 соединена с задней гранью 114 с помощью линии сгиба 118. Следует понимать, что нижняя грань упаковки, создаваемой в соответствии с принципами данного изобретения, может иметь любую подходящую форму, в зависимости от формы сторон упаковки. Например,форма нижней грани может быть прямоугольной. Нижняя грань 110 соединена с передней гранью 103 корпуса 101 упаковки с помощью линии сгиба 119. Передняя грань 103 соединена с передними скошенными поверхностями 106 с закругленными краями с помощью линий сгиба 106 а и 106b. Боковые скошенные поверхности 107 расположены с внешней стороны от прямого края передних скошенных поверхностей 106 с закругленными краями. Ниже приводится описание способа складывания заготовки 120 со ссылкой на фиг. 5. В первую очередь сгибают заднюю грань 114 под прямым углом к нижней грани 110 по линии сгиба 118. Затем закрепляют фиксирующие клапаны 107b' на внутренней стороне нижней грани 110. Фиксирующие клапаны 107b' могут быть закреплены на нижней грани 110 любым известным способом, в том числе приклеены. Затем переднюю грань 103 сгибают под прямым углом к нижней грани 110 по линии сгиба 119. Боковые скошенные поверхности 107 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 107b и прикрепляют к ним. Передняя грань 103, нижняя грань 110 и задняя грань 114 теперь образуют основную часть корпуса 101 упаковки. На этом этапе воротниковую часть 124 (показанную на фиг. 5 а) сгибают внутрь таким образом, что задние панели 123, по меньшей мере частично,перекрывают друг друга. Задние панели 123 могут быть скреплены между собой любым известным способом. Затем воротник вставляют в основную часть корпуса упаковки таким образом, чтобы линии сгиба 121 а и 121b прилегали к линиям сгиба 106 а и 106b соответственно, а укрепляющие боковые скошенные поверхности 107b перекрывали боковые скошенные поверхности 122 воротника 124. Следует понимать,что помимо того, что воротник 124 придат упаковке эстетичный вид, он также увеличивает радиальную прочность упаковки - в основном за счт того, что воротник 124 располагается вдоль всего внутреннего контура корпуса упаковки 101 и может быть закреплен на нем. Когда корпус упаковки собран, панель 105' отгибают на 180 по отношению к передней грани 105 и закрепляют е на внутренней стороне этой грани. После этого переднюю грань 105 сгибают под прямым углом к верхней грани 104 по изогнутой линии сгиба 104 а. Затем верхнюю грань 104 сгибают под прямым углом к задней грани 113 по изогнутой линии сгиба 104b. Фиксирующие клапаны 107 а' закрепляют на внутренней стороне верхней грани 104. Фиксирующие клапаны 107 а' могут быть закреплены на верхней грани 104 любым известным способом, в том числе приклеены. Затем боковые скошенные поверхности 107 крышки 102 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 107 а и прикрепляют к ним. Следует понимать, что, если заготовка 120 является плоской, когда ее первоначально вырезают из куска картона, изогнутые сгибы 104 а, 104b, 106 а, 106b, 106 с и 106d образуют изогнутые передние грани 103 и 105, а также углубления 108 и 113. Фиг. 6 представляет собой общий вид упаковки 200 с откидной крышкой в соответствии со вторым вариантом данного изобретения. Упаковка 200 содержит основной корпус 201 и крышку 202. Основной корпус 201 содержит изогнутую переднюю грань 203, скошенные поверхности 206 с закругленными краями, боковые скошенные поверхности 207 и нижнюю грань 210. Крышка 202 содержит переднюю грань 205, утопленный участок 208 передней грани, скошенные поверхности 211 с закругленными краями,верхнюю грань 204 и боковые скошенные поверхности 212. Скошенные поверхности 206 с закругленными краямирасположены с обеих сторон изогнутой передней грани 203. Изогнутые линии сгиба 206 а и 206b скошенных поверхностей 206 с закругленными краями обеспечивают изгиб внутрь передней грани 203 упаковки основного корпуса 201 упаковки, как это показано на фиг. 9. Изогнутые линии сгиба 206 с и 206d скошенных поверхностей 211 с закругленными краями обеспечивают продолжение изгиба внутрь передней грани 205 до нижней части крышки 202 упаковки, как это показано на фиг. 9. При этом изогнутая передняя линия сгиба 204 а формирует край верхней грани 204, образуя утопленную часть передней грани 208, как это показано на фиг. 7. Поскольку во втором варианте изделия задний сгиб 204b верхней грани 204 не изогнут вовнутрь, задняя грань 213 крышки 202 не будет утоплена. Фиг. 7 представляет собой вид сверху упаковки с откидной крышкой в соответствии со вторым вариантом данного изобретения. Как видно, верхняя грань 204 определяется верхними краями скошенных поверхностей 211 с закругленными краями и совокупности боковых скошенных поверхностей 207, изогнутой передней линией сгиба 204 а и прямой задней линией сгиба 204b. Изогнутая передняя линия сгиба 204 а образует углубление 208, которое уменьшает жесткость верхнего контура передней грани упаковки."Углубление 208 уменьшает жесткость передних краев упаковки. Такое смягчение переднего края создат удобство для хранения упаковки в кармане пользователя. Следует понимать, что глубина изогнутой передней линии сгиба 204 а (F2) будет оказывать влияние на форму и угол углубления 208. Фиг. 8 представляет собой вид спереди упаковки с откидной крышкой в соответствии со вторым вариантом данного изобретения. Как видно на фиг. 8, передние скошенные поверхности 206 с закругленными краями имеют общий прямой вертикальный сгиб с передней боковой скошенной поверхностью 207 на правой и левой сторонах корпуса упаковки 201. Каждая передняя скошенная поверхность 206 с закругленными краями также имеет изогнутый сгиб 206 а и 206b. Изогнутые сгибы 206 а и 206b способствуют сгибанию передней грани 203 внутрь, как это показано на фиг. 9. Аналогичным образом, как можно увидеть на фиг. 8, передние скошенные поверхности 211 с закругленными краями имеют общий прямой вертикальный сгиб с передней скошенной поверхностью 207 на правой и левой сторонах крышки 202 упаковки. Каждая передняя скошенная поверхность 211 с закругленными краями также имеет изогнутый сгиб 206 с и 206d. Изогнутые сгибы 206 с и 206d расположены таким образом, чтобы передняя грань 205 изгибалась внутрь, как это показано на фиг. 9. На фиг. 8 также показано, что передняя грань 205 крышки имеет изогнутую (или утопленную) область 208, образованную изогнутым сгибом 204 а на верхней грани 204 крышки 202. Как показано на фиг. 9, изогнутая область 208 образует более округлый профиль упаковки. При этом изогнутые передние грани 203 и 205 создают форму упаковки, напоминающую фляжку. В результате, такая форма является значительно более удобной для хранения упаковки в кармане пользователя, чем другие известные упаковки. Фиг. 9 представляет собой вид сбоку упаковки в соответствии со вторым вариантом данного изобретения. Упаковка 200 имеет прямую заднюю грань 214, прямую нижнюю грань 210, прямую верхнюю грань 204 и совокупность нескольких боковых скошенных поверхностей 207. Следует понимать, что каждая из этих граней необязательно должна быть прямой. Передняя грань 203 корпуса упаковки 201 изогнута вовнутрь. Передняя грань 205 крышки 202 упаковки продолжает форму передней грани 203 корпуса упаковки 201 вплоть до утопленной области 208. Плавный переход изогнутой передней грани 203 корпуса 201 упаковки в нижнюю часть изогнутой передней грани 205 крышки 202 упаковки (т.е., непосредственно в месте соприкосновения корпуса 201 с крышкой 202) обусловлен переходом изогнутых сгибов 206 а и 206b в изогнутые сгибы 206 с и 206d соответственно. И снова, утопленная область 208 образуется изогнутыми сгибами 204 а в верхней части верхней грани 204 крышки 202 упаковки. Во втором варианте данного изделия задний сгиб 204b не изогнут, поэтому задняя грань 213 крышки 202 не будет утоплена. На фиг. 10 показана заготовка 220 для изготовления упаковки, изображенной на фиг. 6-9. Заготовка 220 состоит из нескольких панелей, разделенных линиями сгиба (представлены пунктирными линиями) и линиями разреза (представлены сплошными линиями). Панель 205' соединена с передней гранью 205 крышки 202 упаковки. Передние скошенные поверхности 211 с закругленными краями соединены с передней гранью 205 через линии сгиба 206 с и 206d. Передние скошенные поверхности 211 с закругленными краями соединяются с боковыми скошенными поверхностями 207 на обеих сторонах крышки 202 упаковки. Передняя грань 205 соединена с верхней гранью 204 через изогнутый сгиб 204 а. Верхняя грань 204 соединена с задней гранью 213 крышки упаковки 202 посредством прямого сгиба 204b. На каждой стороне задней грани 213 укрепляющие боковые скошенные поверхности 207 а расположены с внешней стороны. Каждая укрепляющая боковая скошенная поверхность 207 а имеет фиксирующий клапан 207 а' на верхнем крае. Задняя грань 213 крышки 202 упаковки соединена с задней гранью 214 корпуса 201 упаковки с помощью линии сгиба 217. На каждой стороне задней грани 214 укрепляющие боковые скошенные поверхности 207b расположены с внешней стороны. Каждая укрепляющая боковая скошенная поверхность 207b имеет фиксирующий клапан 207b' на нижнем крае. Нижняя грань 210 соединена с задней гранью 214 через линию сгиба 218. Следует понимать, что нижняя грань упаковки, создаваемой в соответствии с принципами данного изобретения, может иметь любую подходящую форму, в зависимости от формы сторон упаковки. Например, форма нижней грани может быть прямоугольной. Нижняя грань 210 соединена с передней гранью 203 корпуса 201 упаковки через линию сгиба 219. Передняя грань 203 соединена с передними скошенными поверхностями 206 с закругленными краями через линии сгиба 206 а и 206b. Боковые скошенные поверхности 207 расположены с внешней стороны от прямого края передних скошенных поверхностей 206 с закругленными краями. Ниже приводится описание способа складывания заготовки 220 со ссылкой на фиг. 10. В первую очередь сгибают заднюю грань 214 под прямым углом к нижней грани 210 по линии сгиба 218. Затем закрепляют фиксирующие клапаны 207b' на внутренней стороне нижней грани 210. Фиксирующие клапаны 207b' могут быть закреплены на нижней грани 210 любым известным способом, в том числе приклеены. Затем переднюю грань 203 сгибают под прямым углом к нижней грани 210 по линии сгиба 219. Боковые скошенные поверхности 207 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 207b и прикрепляют к ним. Передняя грань 203, нижняя грань 210 и задняя грань 214 теперь образуют основную часть корпуса 201 упаковки. На этом этапе воротниковую часть (показанную на фиг. 5 а) вставляют в основную часть корпуса упаковки способом, описанным для первого варианта данного изобретения. Следует понимать, что помимо того, что воротник 124 придат упаковке эстетичный вид, он также увеличивает радиальную прочность упаковки - в основном за счт того, что воротник 124 расположен вдоль всего внутреннего контура корпуса 201 упаковки. Когда корпус упаковки собран, панель 205' отгибают на 180 по отношению к передней грани 205 и закрепляют е на внутренней стороне этой грани. После этого переднюю грань 205 сгибают под прямым углом к верхней грани 204 по изогнутой линии сгиба 204 а. Затем верхнюю грань 204 сгибают под прямым углом к задней грани 213 по прямой линии сгиба 204b. Фиксирующие клапаны 207 а' закрепляют на внутренней стороне верхней грани 204. Фиксирующие опоры 207 а' могут быть закреплены на верхней грани 204 любым известным способом, в том числе приклеены. Затем боковые скошенные поверхности 207 крышки 202 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 207 а и прикрепляют к ним. Следует понимать, что, если заготовка 220 является плоской, когда ее первоначально вырезают из куска картона, изогнутые сгибы 204 а, 206 а, 206b, 206 с и 206d образуют согнутые передние грани 203 и 205, а также углубление 208. Фиг. 11 представляет собой общий вид упаковки 300 с откидной крышкой в соответствии с третьим вариантом данного изобретения. Упаковка 300 состоит из основного корпуса 301 и крышки 302. Основной корпус 301 содержит изогнутую переднюю грань 303, скошенные поверхности 306 с закругленными краями, боковые скошенные поверхности 307 и нижнюю грань 310. Крышка 302 содержит переднюю грань 305, скошенные поверхности 311 с закругленными краями, верхнюю грань 304 и боковые скошенные поверхности 312. Скошенная поверхность 306 с закругленными краями расположена с обеих сторон изогнутой передней грани 303. Изогнутые линии сгиба 306 а и 306b скошенных поверхностей 306 с закругленными краями обеспечивают изгиб внутрь передней грани 303 основного корпуса 301 упаковки, как это показано на фиг. 14. Изогнутые линии сгиба 306 с и 206d скошенных поверхностей 311 с закругленными краями обеспечивают продолжение изгиба передней грани 305 на крышке 302 упаковки, как это показано на фиг. 14. Фиг. 12 представляет собой вид сверху упаковки с откидной крышкой в соответствии с третьим вариантом данного изобретения. Как видно, верхняя грань определяется верхними краями совокупности скошенных поверхностей 306 с закругленными краями, совокупности боковых скошенных поверхностей 307, передним сгибом 304 а и задним сгибом 304b. Следует понимать, что в отличие от первых двух вариантов, описанных выше, третий вариант данного изобретения не имеет изогнутых внутрь сгибов на верхней грани 304 крышки 302 упаковки. Соответственно, как показано на фиг. 14, наклон передних граней 303 и 305 будет идти главным образом от нижней грани 310 упаковки к верхней грани 304 упаковки. Фиг. 13 представляет собой вид спереди упаковки с откидной крышкой в соответствии с третьим вариантом данного изобретения. Как можно увидеть на фиг. 13, передние скошенные поверхности 306 с закругленными краями имеют общий прямой вертикальный сгиб с передней боковой скошенной поверхностью 307 на правой и левой сторонах корпуса 301 упаковки. Каждая передняя скошенная поверхность 306 с закругленными краями также имеет изогнутый сгиб 306 а и 306b. Изогнутые сгибы 306 а и 306b способствуют сгибанию передней грани 303 вовнутрь, как это показано на фиг. 14. Аналогичным образом, как можно видеть на фиг. 13, передние скошенные поверхности 311 с закругленными краями имеют общий прямой вертикальный сгиб с передней скошенной поверхностью 307 на правой и левой сторонах крышки 302 упаковки. Каждая передняя скошенная поверхность 311 с закругленными краями также имеет изогнутый сгиб 306 с и 306d. Изогнутые сгибы 306 с и 306d расположены таким образом, чтобы обеспечить изгиб передней грани 305 вовнутрь, как это показано на фиг. 14. Фиг. 14 представляет собой вид сбоку упаковки в соответствии с третьим вариантом данного изобретения. Упаковка 300 имеет прямую заднюю грань 314, прямую нижнюю грань 310, прямую верхнюю грань 304 и совокупность нескольких боковых скошенных поверхностей 307. Следует понимать, что каждая из этих граней необязательно должна быть прямой. Передняя грань 303 корпуса упаковки 301 изогнута вовнутрь. Передняя грань 305 крышки 302 упаковки продолжает форму передней грани 303 корпуса 301 упаковки. Плавный переход изогнутой передней грани 303 корпуса 301 упаковки в нижнюю часть изогнутой передней грани 305 крышки упаковки 302 (т.е., непосредственно в месте соприкосновения корпуса 301 с крышкой 302) обусловлен переходом изогнутых сгибов 306 а и 306b в изогнутые сгибы 306 с и 306d соответственно. На фиг. 15 показана заготовка 320 для изготовления упаковки, изображенной на фиг. 11-14. Заготовка 320 содержит совокупность панелей, разделенных линиями сгиба (представлены пунктирными линиями) и линиями разреза (представлены сплошными линиями). Панель 305' соединена с передней гранью 305 крышки 302 упаковки. Передние скошенные поверхности 311 с закругленными краями соединены с передней гранью 305 за счт линий сгиба 306 с и 306d. Передние скошенные поверхности 311 с закругленными краями соединены с боковыми скошенными поверхностями 307 на обеих сторонах крышки 302 упаковки. Передняя грань 305 соединена с верхней гранью 304 за счт изогнутого сгиба 304 а. Верхняя грань 304 соединена с задней гранью 313 крышки 302 упаковки через прямой сгиб 304b. Укрепляющие боковые скошенные поверхности 307 а расположены с внешних сторон задней грани 313. Каждая укрепляющая боковая скошенная поверхность 307 а имеет фиксирующий клапан 307 а' на верхнем крае. Задняя грань 313 крышки 302 упаковки соединена с задней гранью 314 корпуса 301 упаковки через линию сгиба 317. Укрепляющие боковые скошенные поверхности 307b расположены с внешних сторон задней грани 314. Каждая укрепляющая боковая скошенная поверхность 307b имеет фиксирующий клапан 307b' на нижнем крае. Нижняя грань 310 соединена с задней гранью 314 через линию сгиба 318. Следует понимать, что нижняя грань упаковки, создаваемой в соответствии с принципами данного изобретения, может иметь любую подходящую форму, в зависимости от формы сторон упаковки. Например, форма нижней грани может быть прямоугольной. Нижняя грань 310 соединена с передней гранью 303 корпуса 301 упаковки через линию сгиба 319. Передняя грань 303 соединена с передними скошенными поверхностями 306 с закругленными краями через линии сгиба 306 а и 306b. Боковые скошенные поверхности 307 расположены с внешней стороны от прямого края передних скошенных поверхностей 306 с закругленными краями. Ниже приводится описание способа складывания заготовки 320 со ссылкой на фиг. 15. В первую очередь сгибают заднюю грань 314 под прямым углом к нижней грани 310 по линии сгиба 318. Затем закрепляют фиксирующие клапаны 307b' на внутренней стороне нижней грани 310. Фиксирующие клапаны 207b' могут быть закреплены на нижней грани 210 любым известным способом, в том числе приклеены. Затем переднюю грань 303 сгибают под прямым углом к нижней грани 310 по линии сгиба 319. Боковые скошенные поверхности 307 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 307b и прикрепляют к ним. Передняя грань 303, нижняя грань 310 и задняя грань 314 теперь образуют основную часть корпуса 301 упаковки. На этом этапе воротниковую часть (показанную на фиг. 5 а) вставляют в основную часть корпуса упаковки способом, описанным для первого варианта данного изобретения. Следует понимать, что помимо того, что воротник 124 придат упаковке эстетичный вид, он также увеличивает радиальную прочность упаковки - в основном за счт того, что воротник 124 располагается вдоль всего внутреннего контура корпуса 301 упаковки. Когда корпус упаковки собран, панель 305' отгибают на 180 по отношению к передней грани 305 и закрепляют е на внутренней стороне этой грани. После этого переднюю грань 305 сгибают под прямым углом к верхней грани 304 по изогнутой линии сгиба 304 а. Затем верхнюю грань 304 сгибают под прямым углом к задней грани 313 по прямой линии сгиба 304b. Фиксирующие клапаны 307 а' закрепляют на внутренней стороне верхней грани 304. Фиксирующие клапаны 307 а' могут быть закреплены на верхней грани 304 любым известным способом, в том числе приклеены. Затем боковые скошенные поверхности 307 крышки 302 оборачивают вокруг соответствующих укрепляющих боковых скошенных поверхностей 307 а и прикрепляют к ним. Так как заготовка 320 является плоской, когда ее первоначально вырезают из куска картона, изогнутые сгибы 306 а, 306b, 306c и 306d образуют изогнутые передние грани 303 и 305. Для специалиста в данной области техники очевидно, что так как передние скошенные поверхности 106, 206, 306 и 111, 211, 311 с закругленными краями имеют общий прямой вертикальный сгиб с первой боковой скошенной поверхностью 107, 207, 307 на правой и левой стороне корпуса 101, 201, 301 упаковки и крышке 102, 202, 302, боковые грани упаковки, соответствующей любому из вышеописанных вариантов, не обязательно должны иметь овальную форму и содержать совокупность нескольких боковых скошенных поверхностей 107, 207 и 307. Например, боковые грани упаковки, изготовленной согласно изобретению, могут быть просто прямыми, таким образом, при виде сверху упаковка будет иметь прямоугольный профиль. При этом в конструкциях, где стороны упаковок состоят из скошенных поверхностей, для каждой стороны может использоваться любое количество скошенных поверхностей. Для специалиста в данной области техники понятно, что существует неограниченное количество способов комбинации свойств вышеописанных конструкций. Например, упаковка, изготовленная по принципам данного изобретения, может иметь изогнутую переднюю грань и крышку, состоящую из утопленной передней и/или верхней грани или их сочетания. Для специалиста в данной области техники также очевидны преимущества формы упаковки данного изобретения, а именно е независимость от расположения и конструкции крышки. Например, упаковка, изготовленная по принципам данного изобретения, может иметь любой тип крышки, в том числе крышку, которая открывается со стороны упаковки или крышку, которая закрывает всю переднюю грань упаковки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковка для сигарет, содержащая коробку, имеющую верхнюю грань (104), нижнюю грань (110) и совокупность нескольких продольных граней, соединяющих верхнюю и нижнюю грани, причем продольные грани включают в себя переднюю грань (103); прямую заднюю грань (114); причем упаковка содержит первую скошенную поверхность (106) с закругленными краями, расположенную с одной стороны от передней грани (103) и сопряженную с передней гранью (103) через первую продольную линию сгиба(106 а); вторую скошенную поверхность (106) с закругленными краями, расположенную с другой стороны от передней грани (103) и сопряженную с передней гранью через вторую продольную линию сгиба(106b),причем упаковка характеризуется тем, что первая и вторая линии сгиба (106 а, 106b) изогнуты от центра передней грани (103) таким образом, что передняя грань (103) является, по меньшей мере частично, вогнутой в продольном направлении, а совокупность продольных граней дополнительно включает в себя первую совокупность боковых скошенных поверхностей (107), соединяющих первую скошенную поверхность (106) с прямой задней гранью (114); и вторую совокупность боковых скошенных поверхностей, соединяющих вторую скошенную поверхность (106) с прямой задней гранью (114). 2. Упаковка для сигарет по п.1, в которой первая и вторая линии сгиба (106 а, 106b) изогнуты от центра передней грани таким образом, что передняя грань (103) является вогнутой в поперечном направлении. 3. Упаковка для сигарет по п.2, в которой передняя грань (103) является вогнутой в продольном направлении от места, по существу, сопряженного с верхней гранью (104), до области, по существу, сопряженной с нижней гранью (110). 4. Упаковка для сигарет по любому из предшествующих пунктов, дополнительно содержащая крышку (102), шарнирно соединенную по меньшей мере с одной из продольных граней коробки.
