Средство коррозионной защиты (варианты) и способ коррозионной защиты

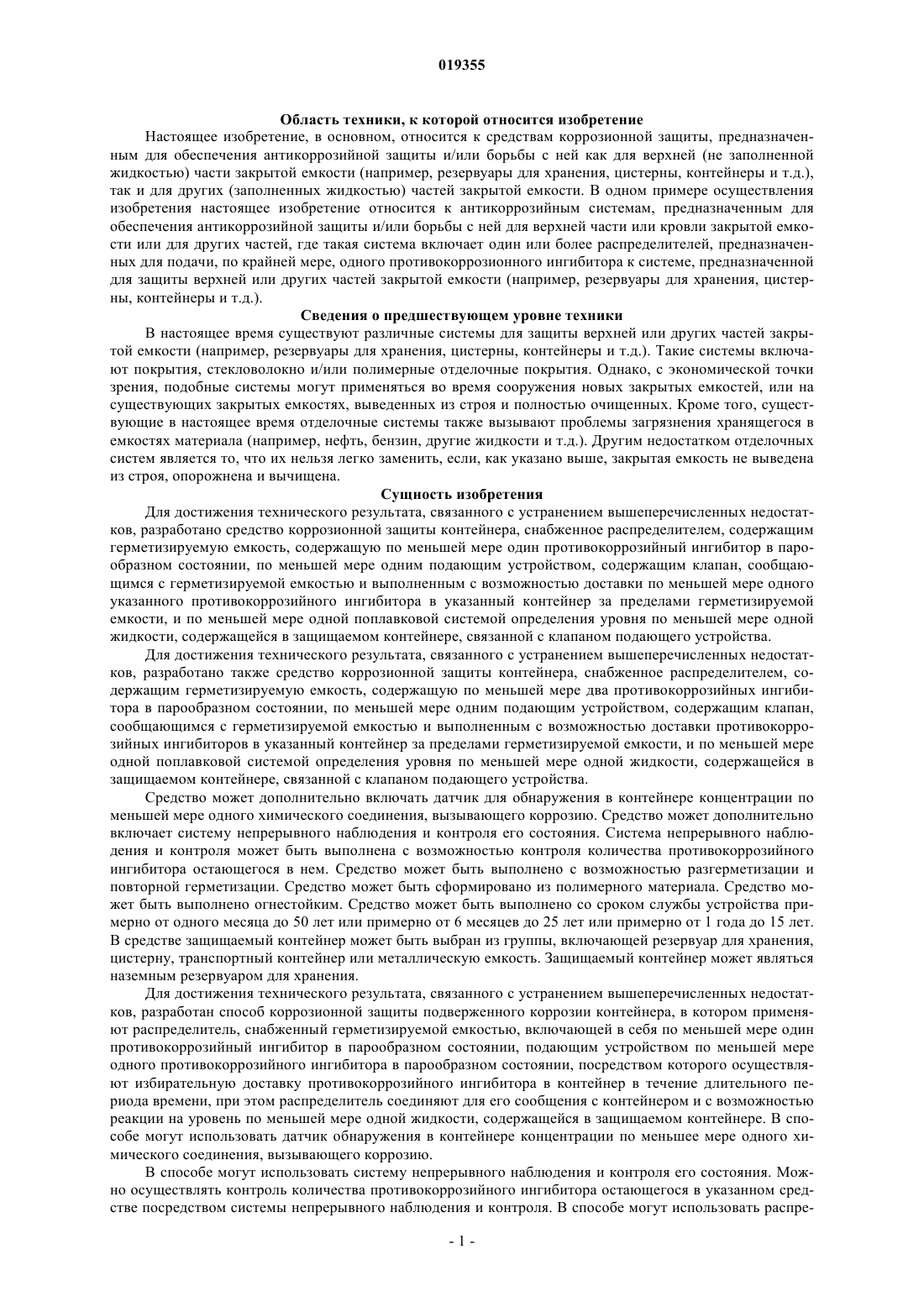

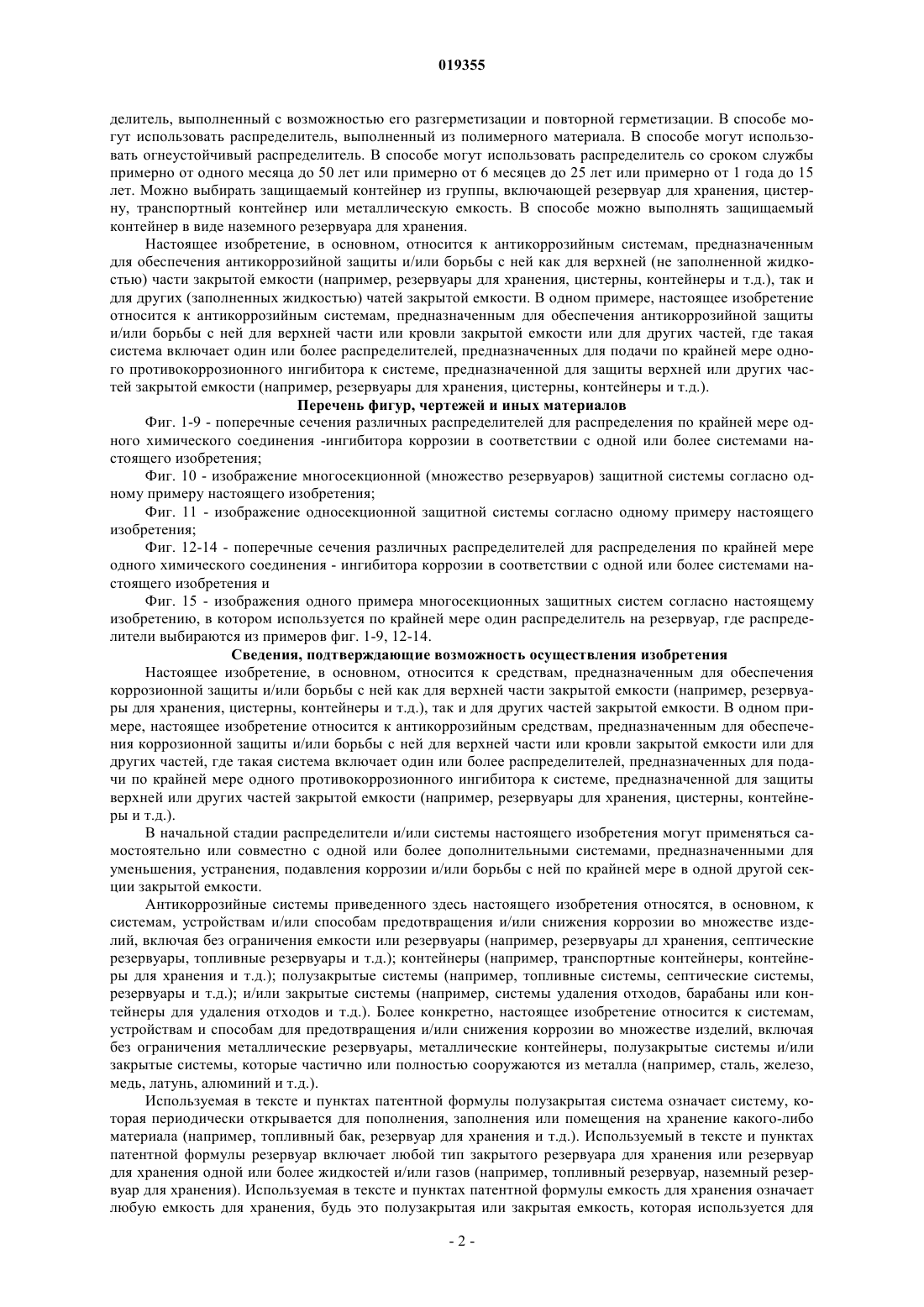

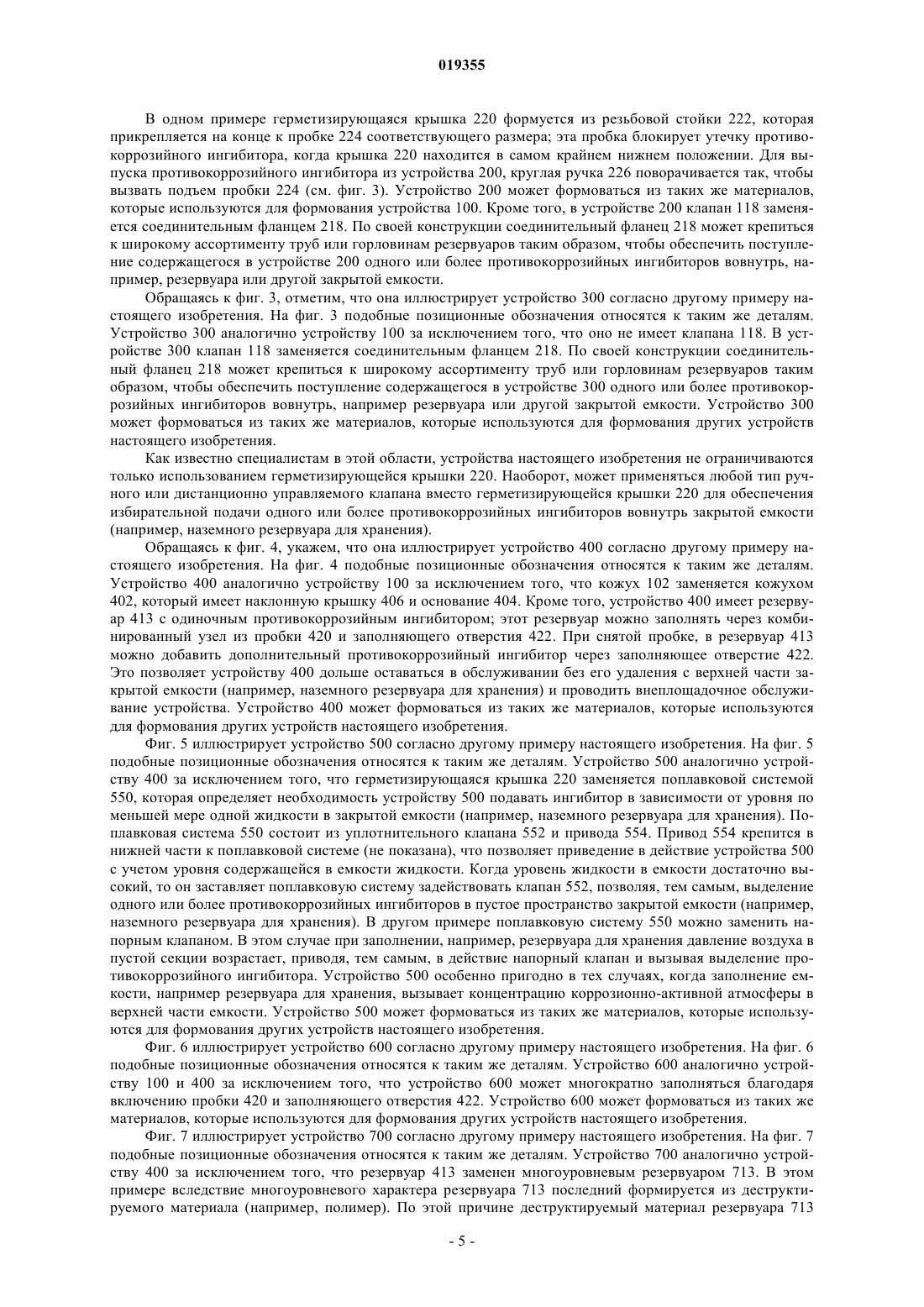

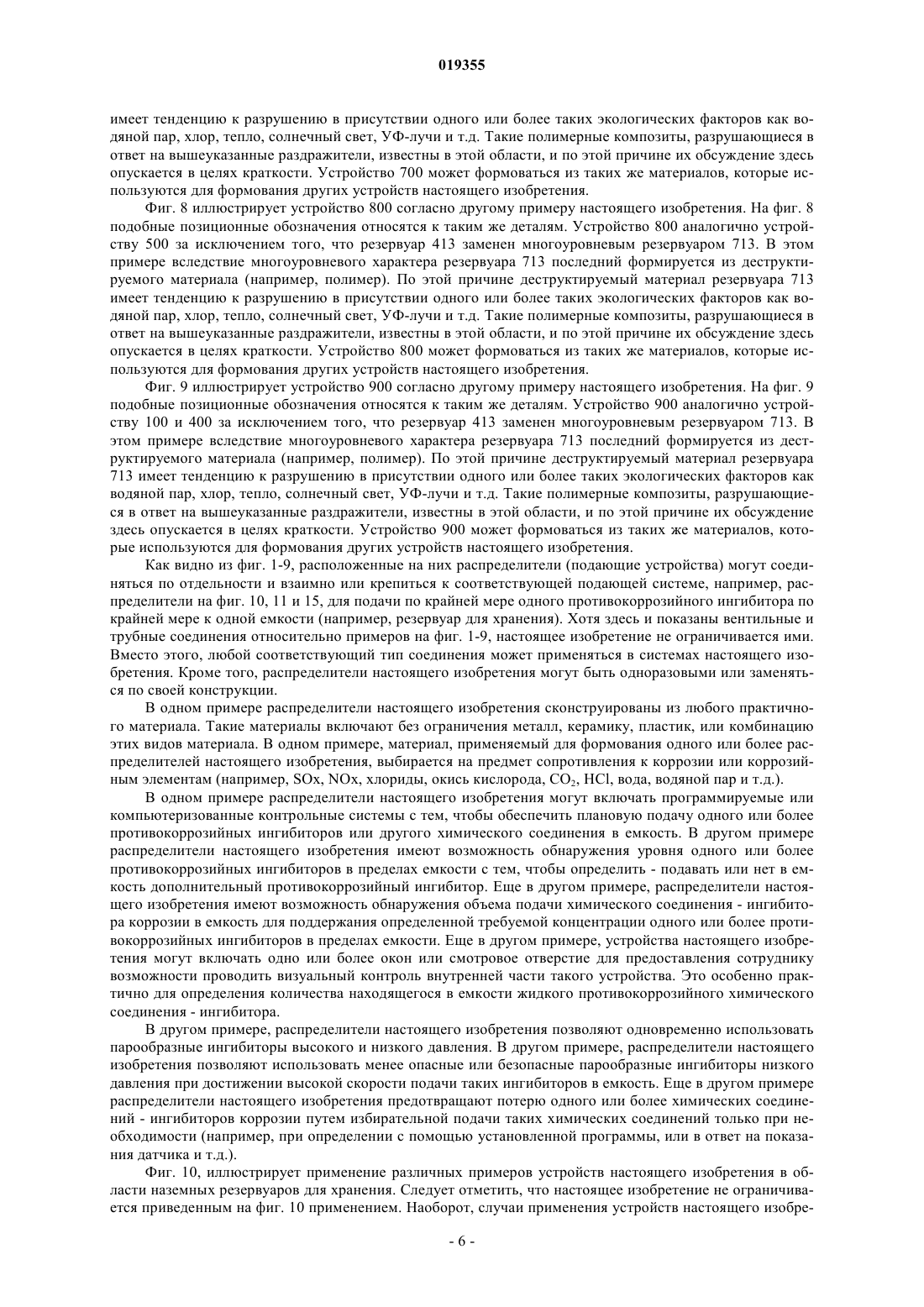

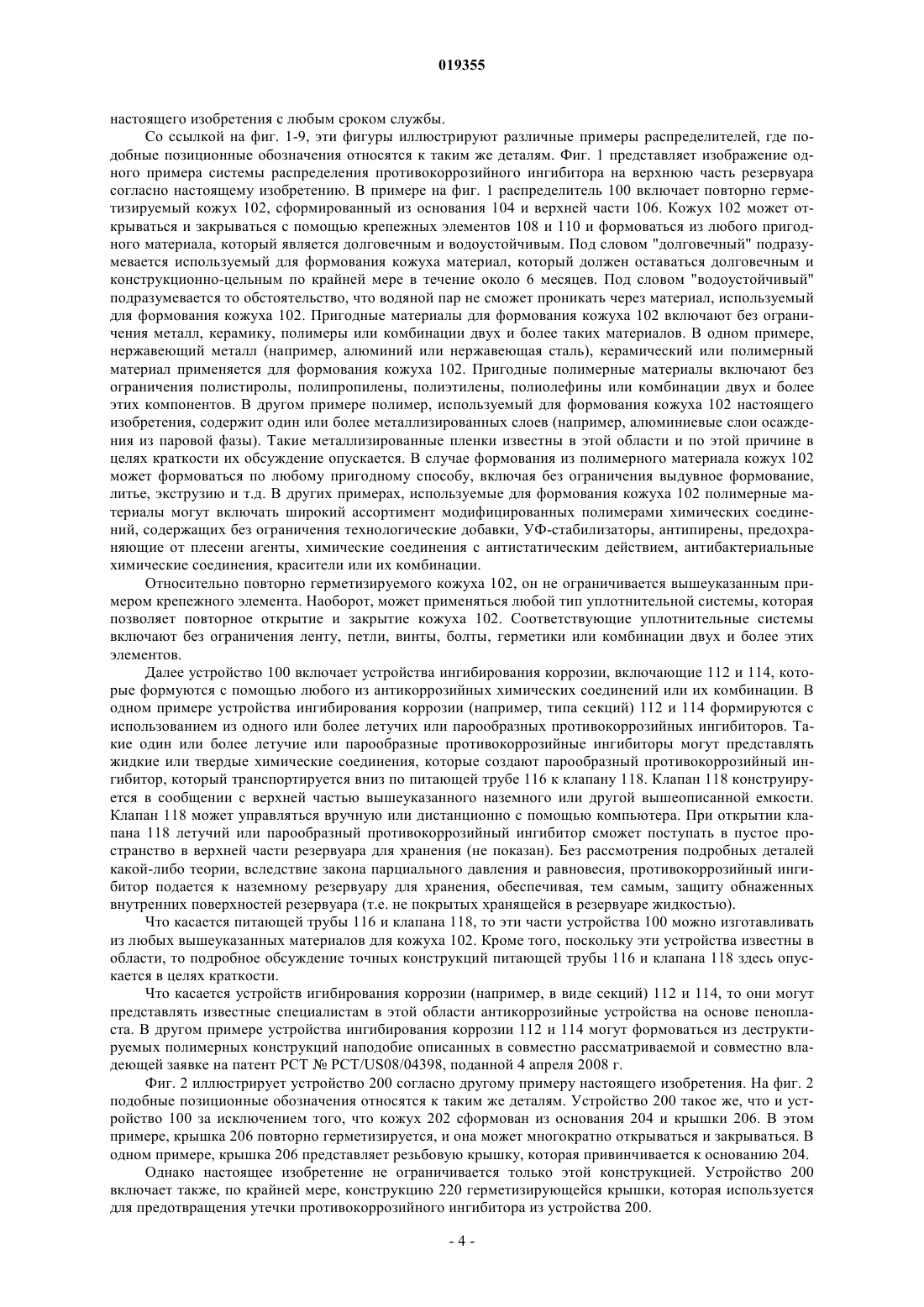

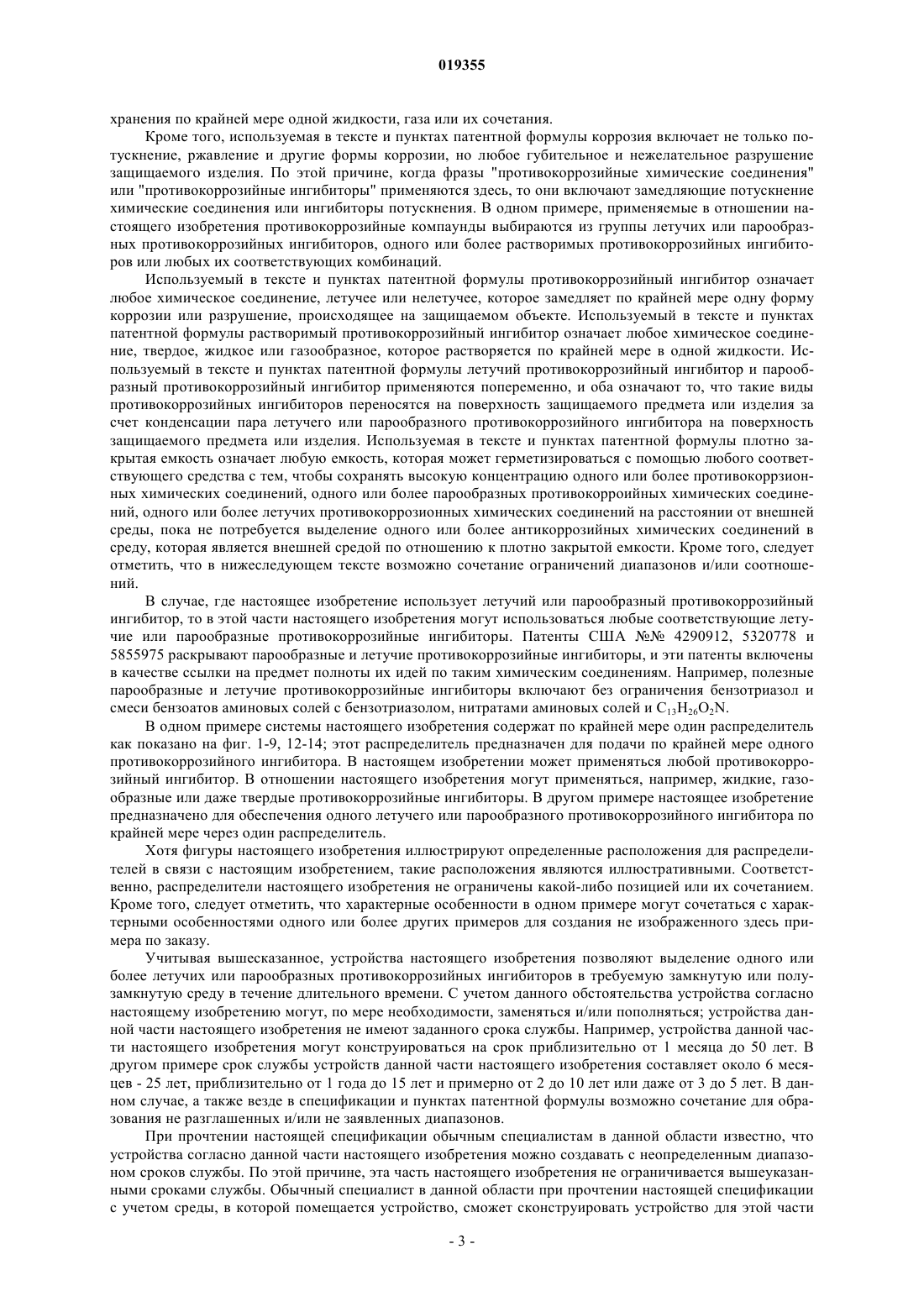

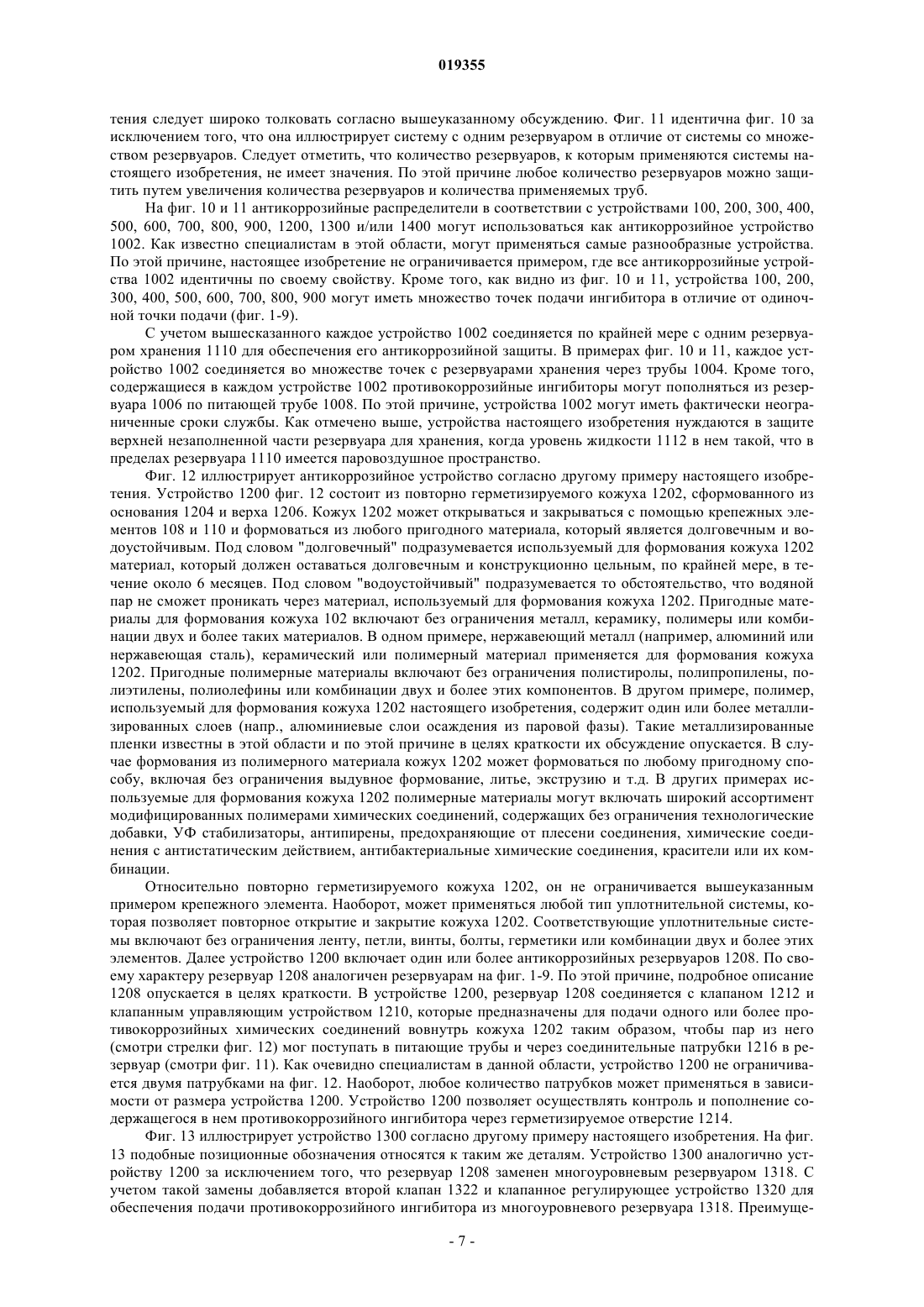

СРЕДСТВО КОРРОЗИОННОЙ ЗАЩИТЫ (ВАРИАНТЫ) И СПОСОБ КОРРОЗИОННОЙ ЗАЩИТЫ Настоящее изобретение, в основном, относится к средствам коррозионной защиты,предназначенным для обеспечения антикоррозийной защиты и/или контроля коррозии для верхней части закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.). Такая система включает один или более распылителей, предназначенных для подачи по крайней мере одного противокоррозионного ингибитора к системе, предназначенной для защиты верхней части закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д ).(71)(73) Заявитель и патентовладелец: НОЗЕН ТЕКНОЛОДЖИС ИНТЭНЭШНЛ КОПЭРЕЙШН (US) Область техники, к которой относится изобретение Настоящее изобретение, в основном, относится к средствам коррозионной защиты, предназначенным для обеспечения антикоррозийной защиты и/или борьбы с ней как для верхней (не заполненной жидкостью) части закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.),так и для других (заполненных жидкостью) частей закрытой емкости. В одном примере осуществления изобретения настоящее изобретение относится к антикоррозийным системам, предназначенным для обеспечения антикоррозийной защиты и/или борьбы с ней для верхней части или кровли закрытой емкости или для других частей, где такая система включает один или более распределителей, предназначенных для подачи, по крайней мере, одного противокоррозионного ингибитора к системе, предназначенной для защиты верхней или других частей закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.). Сведения о предшествующем уровне техники В настоящее время существуют различные системы для защиты верхней или других частей закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.). Такие системы включают покрытия, стекловолокно и/или полимерные отделочные покрытия. Однако, с экономической точки зрения, подобные системы могут применяться во время сооружения новых закрытых емкостей, или на существующих закрытых емкостях, выведенных из строя и полностью очищенных. Кроме того, существующие в настоящее время отделочные системы также вызывают проблемы загрязнения хранящегося в емкостях материала (например, нефть, бензин, другие жидкости и т.д.). Другим недостатком отделочных систем является то, что их нельзя легко заменить, если, как указано выше, закрытая емкость не выведена из строя, опорожнена и вычищена. Сущность изобретения Для достижения технического результата, связанного с устранением вышеперечисленных недостатков, разработано средство коррозионной защиты контейнера, снабженное распределителем, содержащим герметизируемую емкость, содержащую по меньшей мере один противокоррозийный ингибитор в парообразном состоянии, по меньшей мере одним подающим устройством, содержащим клапан, сообщающимся с герметизируемой емкостью и выполненным с возможностью доставки по меньшей мере одного указанного противокоррозийного ингибитора в указанный контейнер за пределами герметизируемой емкости, и по меньшей мере одной поплавковой системой определения уровня по меньшей мере одной жидкости, содержащейся в защищаемом контейнере, связанной с клапаном подающего устройства. Для достижения технического результата, связанного с устранением вышеперечисленных недостатков, разработано также средство коррозионной защиты контейнера, снабженное распределителем, содержащим герметизируемую емкость, содержащую по меньшей мере два противокоррозийных ингибитора в парообразном состоянии, по меньшей мере одним подающим устройством, содержащим клапан,сообщающимся с герметизируемой емкостью и выполненным с возможностью доставки противокоррозийных ингибиторов в указанный контейнер за пределами герметизируемой емкости, и по меньшей мере одной поплавковой системой определения уровня по меньшей мере одной жидкости, содержащейся в защищаемом контейнере, связанной с клапаном подающего устройства. Средство может дополнительно включать датчик для обнаружения в контейнере концентрации по меньшей мере одного химического соединения, вызывающего коррозию. Средство может дополнительно включает систему непрерывного наблюдения и контроля его состояния. Система непрерывного наблюдения и контроля может быть выполнена с возможностью контроля количества противокоррозийного ингибитора остающегося в нем. Средство может быть выполнено с возможностью разгерметизации и повторной герметизации. Средство может быть сформировано из полимерного материала. Средство может быть выполнено огнестойким. Средство может быть выполнено со сроком службы устройства примерно от одного месяца до 50 лет или примерно от 6 месяцев до 25 лет или примерно от 1 года до 15 лет. В средстве защищаемый контейнер может быть выбран из группы, включающей резервуар для хранения,цистерну, транспортный контейнер или металлическую емкость. Защищаемый контейнер может являться наземным резервуаром для хранения. Для достижения технического результата, связанного с устранением вышеперечисленных недостатков, разработан способ коррозионной защиты подверженного коррозии контейнера, в котором применяют распределитель, снабженный герметизируемой емкостью, включающей в себя по меньшей мере один противокоррозийный ингибитор в парообразном состоянии, подающим устройством по меньшей мере одного противокоррозийного ингибитора в парообразном состоянии, посредством которого осуществляют избирательную доставку противокоррозийного ингибитора в контейнер в течение длительного периода времени, при этом распределитель соединяют для его сообщения с контейнером и с возможностью реакции на уровень по меньшей мере одной жидкости, содержащейся в защищаемом контейнере. В способе могут использовать датчик обнаружения в контейнере концентрации по меньшее мере одного химического соединения, вызывающего коррозию. В способе могут использовать систему непрерывного наблюдения и контроля его состояния. Можно осуществлять контроль количества противокоррозийного ингибитора остающегося в указанном средстве посредством системы непрерывного наблюдения и контроля. В способе могут использовать распре-1 019355 делитель, выполненный с возможностью его разгерметизации и повторной герметизации. В способе могут использовать распределитель, выполненный из полимерного материала. В способе могут использовать огнеустойчивый распределитель. В способе могут использовать распределитель со сроком службы примерно от одного месяца до 50 лет или примерно от 6 месяцев до 25 лет или примерно от 1 года до 15 лет. Можно выбирать защищаемый контейнер из группы, включающей резервуар для хранения, цистерну, транспортный контейнер или металлическую емкость. В способе можно выполнять защищаемый контейнер в виде наземного резервуара для хранения. Настоящее изобретение, в основном, относится к антикоррозийным системам, предназначенным для обеспечения антикоррозийной защиты и/или борьбы с ней как для верхней (не заполненной жидкостью) части закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.), так и для других (заполненных жидкостью) чатей закрытой емкости. В одном примере, настоящее изобретение относится к антикоррозийным системам, предназначенным для обеспечения антикоррозийной защиты и/или борьбы с ней для верхней части или кровли закрытой емкости или для других частей, где такая система включает один или более распределителей, предназначенных для подачи по крайней мере одного противокоррозионного ингибитора к системе, предназначенной для защиты верхней или других частей закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.). Перечень фигур, чертежей и иных материалов Фиг. 1-9 - поперечные сечения различных распределителей для распределения по крайней мере одного химического соединения -ингибитора коррозии в соответствии с одной или более системами настоящего изобретения; Фиг. 10 - изображение многосекционной (множество резервуаров) защитной системы согласно одному примеру настоящего изобретения; Фиг. 11 - изображение односекционной защитной системы согласно одному примеру настоящего изобретения; Фиг. 12-14 - поперечные сечения различных распределителей для распределения по крайней мере одного химического соединения - ингибитора коррозии в соответствии с одной или более системами настоящего изобретения и Фиг. 15 - изображения одного примера многосекционных защитных систем согласно настоящему изобретению, в котором используется по крайней мере один распределитель на резервуар, где распределители выбираются из примеров фиг. 1-9, 12-14. Сведения, подтверждающие возможность осуществления изобретения Настоящее изобретение, в основном, относится к средствам, предназначенным для обеспечения коррозионной защиты и/или борьбы с ней как для верхней части закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.), так и для других частей закрытой емкости. В одном примере, настоящее изобретение относится к антикоррозийным средствам, предназначенным для обеспечения коррозионной защиты и/или борьбы с ней для верхней части или кровли закрытой емкости или для других частей, где такая система включает один или более распределителей, предназначенных для подачи по крайней мере одного противокоррозионного ингибитора к системе, предназначенной для защиты верхней или других частей закрытой емкости (например, резервуары для хранения, цистерны, контейнеры и т.д.). В начальной стадии распределители и/или системы настоящего изобретения могут применяться самостоятельно или совместно с одной или более дополнительными системами, предназначенными для уменьшения, устранения, подавления коррозии и/или борьбы с ней по крайней мере в одной другой секции закрытой емкости. Антикоррозийные системы приведенного здесь настоящего изобретения относятся, в основном, к системам, устройствам и/или способам предотвращения и/или снижения коррозии во множестве изделий, включая без ограничения емкости или резервуары (например, резервуары дл хранения, септические резервуары, топливные резервуары и т.д.); контейнеры (например, транспортные контейнеры, контейнеры для хранения и т.д.); полузакрытые системы (например, топливные системы, септические системы,резервуары и т.д.); и/или закрытые системы (например, системы удаления отходов, барабаны или контейнеры для удаления отходов и т.д.). Более конкретно, настоящее изобретение относится к системам,устройствам и способам для предотвращения и/или снижения коррозии во множестве изделий, включая без ограничения металлические резервуары, металлические контейнеры, полузакрытые системы и/или закрытые системы, которые частично или полностью сооружаются из металла (например, сталь, железо,медь, латунь, алюминий и т.д.). Используемая в тексте и пунктах патентной формулы полузакрытая система означает систему, которая периодически открывается для пополнения, заполнения или помещения на хранение какого-либо материала (например, топливный бак, резервуар для хранения и т.д.). Используемый в тексте и пунктах патентной формулы резервуар включает любой тип закрытого резервуара для хранения или резервуар для хранения одной или более жидкостей и/или газов (например, топливный резервуар, наземный резервуар для хранения). Используемая в тексте и пунктах патентной формулы емкость для хранения означает любую емкость для хранения, будь это полузакрытая или закрытая емкость, которая используется для хранения по крайней мере одной жидкости, газа или их сочетания. Кроме того, используемая в тексте и пунктах патентной формулы коррозия включает не только потускнение, ржавление и другие формы коррозии, но любое губительное и нежелательное разрушение защищаемого изделия. По этой причине, когда фразы "противокоррозийные химические соединения" или "противокоррозийные ингибиторы" применяются здесь, то они включают замедляющие потускнение химические соединения или ингибиторы потускнения. В одном примере, применяемые в отношении настоящего изобретения противокоррозийные компаунды выбираются из группы летучих или парообразных противокоррозийных ингибиторов, одного или более растворимых противокоррозийных ингибиторов или любых их соответствующих комбинаций. Используемый в тексте и пунктах патентной формулы противокоррозийный ингибитор означает любое химическое соединение, летучее или нелетучее, которое замедляет по крайней мере одну форму коррозии или разрушение, происходящее на защищаемом объекте. Используемый в тексте и пунктах патентной формулы растворимый противокоррозийный ингибитор означает любое химическое соединение, твердое, жидкое или газообразное, которое растворяется по крайней мере в одной жидкости. Используемый в тексте и пунктах патентной формулы летучий противокоррозийный ингибитор и парообразный противокоррозийный ингибитор применяются попеременно, и оба означают то, что такие виды противокоррозийных ингибиторов переносятся на поверхность защищаемого предмета или изделия за счет конденсации пара летучего или парообразного противокоррозийного ингибитора на поверхность защищаемого предмета или изделия. Используемая в тексте и пунктах патентной формулы плотно закрытая емкость означает любую емкость, которая может герметизироваться с помощью любого соответствующего средства с тем, чтобы сохранять высокую концентрацию одного или более противокоррзионных химических соединений, одного или более парообразных противокорроийных химических соединений, одного или более летучих противокоррозионных химических соединений на расстоянии от внешней среды, пока не потребуется выделение одного или более антикоррозийных химических соединений в среду, которая является внешней средой по отношению к плотно закрытой емкости. Кроме того, следует отметить, что в нижеследующем тексте возможно сочетание ограничений диапазонов и/или соотношений. В случае, где настоящее изобретение использует летучий или парообразный противокоррозийный ингибитор, то в этой части настоящего изобретения могут использоваться любые соответствующие летучие или парообразные противокоррозийные ингибиторы. Патенты США 4290912, 5320778 и 5855975 раскрывают парообразные и летучие противокоррозийные ингибиторы, и эти патенты включены в качестве ссылки на предмет полноты их идей по таким химическим соединениям. Например, полезные парообразные и летучие противокоррозийные ингибиторы включают без ограничения бензотриазол и смеси бензоатов аминовых солей с бензотриазолом, нитратами аминовых солей и C13H26O2N. В одном примере системы настоящего изобретения содержат по крайней мере один распределитель как показано на фиг. 1-9, 12-14; этот распределитель предназначен для подачи по крайней мере одного противокоррозийного ингибитора. В настоящем изобретении может применяться любой противокоррозийный ингибитор. В отношении настоящего изобретения могут применяться, например, жидкие, газообразные или даже твердые противокоррозийные ингибиторы. В другом примере настоящее изобретение предназначено для обеспечения одного летучего или парообразного противокоррозийного ингибитора по крайней мере через один распределитель. Хотя фигуры настоящего изобретения иллюстрируют определенные расположения для распределителей в связи с настоящим изобретением, такие расположения являются иллюстративными. Соответственно, распределители настоящего изобретения не ограничены какой-либо позицией или их сочетанием. Кроме того, следует отметить, что характерные особенности в одном примере могут сочетаться с характерными особенностями одного или более других примеров для создания не изображенного здесь примера по заказу. Учитывая вышесказанное, устройства настоящего изобретения позволяют выделение одного или более летучих или парообразных противокоррозийных ингибиторов в требуемую замкнутую или полузамкнутую среду в течение длительного времени. С учетом данного обстоятельства устройства согласно настоящему изобретению могут, по мере необходимости, заменяться и/или пополняться; устройства данной части настоящего изобретения не имеют заданного срока службы. Например, устройства данной части настоящего изобретения могут конструироваться на срок приблизительно от 1 месяца до 50 лет. В другом примере срок службы устройств данной части настоящего изобретения составляет около 6 месяцев - 25 лет, приблизительно от 1 года до 15 лет и примерно от 2 до 10 лет или даже от 3 до 5 лет. В данном случае, а также везде в спецификации и пунктах патентной формулы возможно сочетание для образования не разглашенных и/или не заявленных диапазонов. При прочтении настоящей спецификации обычным специалистам в данной области известно, что устройства согласно данной части настоящего изобретения можно создавать с неопределенным диапазоном сроков службы. По этой причине, эта часть настоящего изобретения не ограничивается вышеуказанными сроками службы. Обычный специалист в данной области при прочтении настоящей спецификации с учетом среды, в которой помещается устройство, сможет сконструировать устройство для этой части настоящего изобретения с любым сроком службы. Со ссылкой на фиг. 1-9, эти фигуры иллюстрируют различные примеры распределителей, где подобные позиционные обозначения относятся к таким же деталям. Фиг. 1 представляет изображение одного примера системы распределения противокоррозийного ингибитора на верхнюю часть резервуара согласно настоящему изобретению. В примере на фиг. 1 распределитель 100 включает повторно герметизируемый кожух 102, сформированный из основания 104 и верхней части 106. Кожух 102 может открываться и закрываться с помощью крепежных элементов 108 и 110 и формоваться из любого пригодного материала, который является долговечным и водоустойчивым. Под словом "долговечный" подразумевается используемый для формования кожуха материал, который должен оставаться долговечным и конструкционно-цельным по крайней мере в течение около 6 месяцев. Под словом "водоустойчивый" подразумевается то обстоятельство, что водяной пар не сможет проникать через материал, используемый для формования кожуха 102. Пригодные материалы для формования кожуха 102 включают без ограничения металл, керамику, полимеры или комбинации двух и более таких материалов. В одном примере,нержавеющий металл (например, алюминий или нержавеющая сталь), керамический или полимерный материал применяется для формования кожуха 102. Пригодные полимерные материалы включают без ограничения полистиролы, полипропилены, полиэтилены, полиолефины или комбинации двух и более этих компонентов. В другом примере полимер, используемый для формования кожуха 102 настоящего изобретения, содержит один или более металлизированных слоев (например, алюминиевые слои осаждения из паровой фазы). Такие металлизированные пленки известны в этой области и по этой причине в целях краткости их обсуждение опускается. В случае формования из полимерного материала кожух 102 может формоваться по любому пригодному способу, включая без ограничения выдувное формование,литье, экструзию и т.д. В других примерах, используемые для формования кожуха 102 полимерные материалы могут включать широкий ассортимент модифицированных полимерами химических соединений, содержащих без ограничения технологические добавки, УФ-стабилизаторы, антипирены, предохраняющие от плесени агенты, химические соединения с антистатическим действием, антибактериальные химические соединения, красители или их комбинации. Относительно повторно герметизируемого кожуха 102, он не ограничивается вышеуказанным примером крепежного элемента. Наоборот, может применяться любой тип уплотнительной системы, которая позволяет повторное открытие и закрытие кожуха 102. Соответствующие уплотнительные системы включают без ограничения ленту, петли, винты, болты, герметики или комбинации двух и более этих элементов. Далее устройство 100 включает устройства ингибирования коррозии, включающие 112 и 114, которые формуются с помощью любого из антикоррозийных химических соединений или их комбинации. В одном примере устройства ингибирования коррозии (например, типа секций) 112 и 114 формируются с использованием из одного или более летучих или парообразных противокоррозийных ингибиторов. Такие один или более летучие или парообразные противокоррозийные ингибиторы могут представлять жидкие или твердые химические соединения, которые создают парообразный противокоррозийный ингибитор, который транспортируется вниз по питающей трубе 116 к клапану 118. Клапан 118 конструируется в сообщении с верхней частью вышеуказанного наземного или другой вышеописанной емкости. Клапан 118 может управляться вручную или дистанционно с помощью компьютера. При открытии клапана 118 летучий или парообразный противокоррозийный ингибитор сможет поступать в пустое пространство в верхней части резервуара для хранения (не показан). Без рассмотрения подробных деталей какой-либо теории, вследствие закона парциального давления и равновесия, противокоррозийный ингибитор подается к наземному резервуару для хранения, обеспечивая, тем самым, защиту обнаженных внутренних поверхностей резервуара (т.е. не покрытых хранящейся в резервуаре жидкостью). Что касается питающей трубы 116 и клапана 118, то эти части устройства 100 можно изготавливать из любых вышеуказанных материалов для кожуха 102. Кроме того, поскольку эти устройства известны в области, то подробное обсуждение точных конструкций питающей трубы 116 и клапана 118 здесь опускается в целях краткости. Что касается устройств игибирования коррозии (например, в виде секций) 112 и 114, то они могут представлять известные специалистам в этой области антикоррозийные устройства на основе пенопласта. В другом примере устройства ингибирования коррозии 112 и 114 могут формоваться из деструктируемых полимерных конструкций наподобие описанных в совместно рассматриваемой и совместно владеющей заявке на патент РСТPCT/US08/04398, поданной 4 апреля 2008 г. Фиг. 2 иллюстрирует устройство 200 согласно другому примеру настоящего изобретения. На фиг. 2 подобные позиционные обозначения относятся к таким же деталям. Устройство 200 такое же, что и устройство 100 за исключением того, что кожух 202 сформован из основания 204 и крышки 206. В этом примере, крышка 206 повторно герметизируется, и она может многократно открываться и закрываться. В одном примере, крышка 206 представляет резьбовую крышку, которая привинчивается к основанию 204. Однако настоящее изобретение не ограничивается только этой конструкцией. Устройство 200 включает также, по крайней мере, конструкцию 220 герметизирующейся крышки, которая используется для предотвращения утечки противокоррозийного ингибитора из устройства 200. В одном примере герметизирующаяся крышка 220 формуется из резьбовой стойки 222, которая прикрепляется на конце к пробке 224 соответствующего размера; эта пробка блокирует утечку противокоррозийного ингибитора, когда крышка 220 находится в самом крайнем нижнем положении. Для выпуска противокоррозийного ингибитора из устройства 200, круглая ручка 226 поворачивается так, чтобы вызвать подъем пробки 224 (см. фиг. 3). Устройство 200 может формоваться из таких же материалов,которые используются для формования устройства 100. Кроме того, в устройстве 200 клапан 118 заменяется соединительным фланцем 218. По своей конструкции соединительный фланец 218 может крепиться к широкому ассортименту труб или горловинам резервуаров таким образом, чтобы обеспечить поступление содержащегося в устройстве 200 одного или более противокоррозийных ингибиторов вовнутрь, например, резервуара или другой закрытой емкости. Обращаясь к фиг. 3, отметим, что она иллюстрирует устройство 300 согласно другому примеру настоящего изобретения. На фиг. 3 подобные позиционные обозначения относятся к таким же деталям. Устройство 300 аналогично устройству 100 за исключением того, что оно не имеет клапана 118. В устройстве 300 клапан 118 заменяется соединительным фланцем 218. По своей конструкции соединительный фланец 218 может крепиться к широкому ассортименту труб или горловинам резервуаров таким образом, чтобы обеспечить поступление содержащегося в устройстве 300 одного или более противокоррозийных ингибиторов вовнутрь, например резервуара или другой закрытой емкости. Устройство 300 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Как известно специалистам в этой области, устройства настоящего изобретения не ограничиваются только использованием герметизирующейся крышки 220. Наоборот, может применяться любой тип ручного или дистанционно управляемого клапана вместо герметизирующейся крышки 220 для обеспечения избирательной подачи одного или более противокоррозийных ингибиторов вовнутрь закрытой емкости(например, наземного резервуара для хранения). Обращаясь к фиг. 4, укажем, что она иллюстрирует устройство 400 согласно другому примеру настоящего изобретения. На фиг. 4 подобные позиционные обозначения относятся к таким же деталям. Устройство 400 аналогично устройству 100 за исключением того, что кожух 102 заменяется кожухом 402, который имеет наклонную крышку 406 и основание 404. Кроме того, устройство 400 имеет резервуар 413 с одиночным противокоррозийным ингибитором; этот резервуар можно заполнять через комбинированный узел из пробки 420 и заполняющего отверстия 422. При снятой пробке, в резервуар 413 можно добавить дополнительный противокоррозийный ингибитор через заполняющее отверстие 422. Это позволяет устройству 400 дольше оставаться в обслуживании без его удаления с верхней части закрытой емкости (например, наземного резервуара для хранения) и проводить внеплощадочное обслуживание устройства. Устройство 400 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 5 иллюстрирует устройство 500 согласно другому примеру настоящего изобретения. На фиг. 5 подобные позиционные обозначения относятся к таким же деталям. Устройство 500 аналогично устройству 400 за исключением того, что герметизирующаяся крышка 220 заменяется поплавковой системой 550, которая определяет необходимость устройству 500 подавать ингибитор в зависимости от уровня по меньшей мере одной жидкости в закрытой емкости (например, наземного резервуара для хранения). Поплавковая система 550 состоит из уплотнительного клапана 552 и привода 554. Привод 554 крепится в нижней части к поплавковой системе (не показана), что позволяет приведение в действие устройства 500 с учетом уровня содержащейся в емкости жидкости. Когда уровень жидкости в емкости достаточно высокий, то он заставляет поплавковую систему задействовать клапан 552, позволяя, тем самым, выделение одного или более противокоррозийных ингибиторов в пустое пространство закрытой емкости (например,наземного резервуара для хранения). В другом примере поплавковую систему 550 можно заменить напорным клапаном. В этом случае при заполнении, например, резервуара для хранения давление воздуха в пустой секции возрастает, приводя, тем самым, в действие напорный клапан и вызывая выделение противокоррозийного ингибитора. Устройство 500 особенно пригодно в тех случаях, когда заполнение емкости, например резервуара для хранения, вызывает концентрацию коррозионно-активной атмосферы в верхней части емкости. Устройство 500 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 6 иллюстрирует устройство 600 согласно другому примеру настоящего изобретения. На фиг. 6 подобные позиционные обозначения относятся к таким же деталям. Устройство 600 аналогично устройству 100 и 400 за исключением того, что устройство 600 может многократно заполняться благодаря включению пробки 420 и заполняющего отверстия 422. Устройство 600 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 7 иллюстрирует устройство 700 согласно другому примеру настоящего изобретения. На фиг. 7 подобные позиционные обозначения относятся к таким же деталям. Устройство 700 аналогично устройству 400 за исключением того, что резервуар 413 заменен многоуровневым резервуаром 713. В этом примере вследствие многоуровневого характера резервуара 713 последний формируется из деструктируемого материала (например, полимер). По этой причине деструктируемый материал резервуара 713 имеет тенденцию к разрушению в присутствии одного или более таких экологических факторов как водяной пар, хлор, тепло, солнечный свет, УФ-лучи и т.д. Такие полимерные композиты, разрушающиеся в ответ на вышеуказанные раздражители, известны в этой области, и по этой причине их обсуждение здесь опускается в целях краткости. Устройство 700 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 8 иллюстрирует устройство 800 согласно другому примеру настоящего изобретения. На фиг. 8 подобные позиционные обозначения относятся к таким же деталям. Устройство 800 аналогично устройству 500 за исключением того, что резервуар 413 заменен многоуровневым резервуаром 713. В этом примере вследствие многоуровневого характера резервуара 713 последний формируется из деструктируемого материала (например, полимер). По этой причине деструктируемый материал резервуара 713 имеет тенденцию к разрушению в присутствии одного или более таких экологических факторов как водяной пар, хлор, тепло, солнечный свет, УФ-лучи и т.д. Такие полимерные композиты, разрушающиеся в ответ на вышеуказанные раздражители, известны в этой области, и по этой причине их обсуждение здесь опускается в целях краткости. Устройство 800 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 9 иллюстрирует устройство 900 согласно другому примеру настоящего изобретения. На фиг. 9 подобные позиционные обозначения относятся к таким же деталям. Устройство 900 аналогично устройству 100 и 400 за исключением того, что резервуар 413 заменен многоуровневым резервуаром 713. В этом примере вследствие многоуровневого характера резервуара 713 последний формируется из деструктируемого материала (например, полимер). По этой причине деструктируемый материал резервуара 713 имеет тенденцию к разрушению в присутствии одного или более таких экологических факторов как водяной пар, хлор, тепло, солнечный свет, УФ-лучи и т.д. Такие полимерные композиты, разрушающиеся в ответ на вышеуказанные раздражители, известны в этой области, и по этой причине их обсуждение здесь опускается в целях краткости. Устройство 900 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Как видно из фиг. 1-9, расположенные на них распределители (подающие устройства) могут соединяться по отдельности и взаимно или крепиться к соответствующей подающей системе, например, распределители на фиг. 10, 11 и 15, для подачи по крайней мере одного противокоррозийного ингибитора по крайней мере к одной емкости (например, резервуар для хранения). Хотя здесь и показаны вентильные и трубные соединения относительно примеров на фиг. 1-9, настоящее изобретение не ограничивается ими. Вместо этого, любой соответствующий тип соединения может применяться в системах настоящего изобретения. Кроме того, распределители настоящего изобретения могут быть одноразовыми или заменяться по своей конструкции. В одном примере распределители настоящего изобретения сконструированы из любого практичного материала. Такие материалы включают без ограничения металл, керамику, пластик, или комбинацию этих видов материала. В одном примере, материал, применяемый для формования одного или более распределителей настоящего изобретения, выбирается на предмет сопротивления к коррозии или коррозийным элементам (например, SOx, NOx, хлориды, окись кислорода, СО 2, HCl, вода, водяной пар и т.д.). В одном примере распределители настоящего изобретения могут включать программируемые или компьютеризованные контрольные системы с тем, чтобы обеспечить плановую подачу одного или более противокоррозийных ингибиторов или другого химического соединения в емкость. В другом примере распределители настоящего изобретения имеют возможность обнаружения уровня одного или более противокоррозийных ингибиторов в пределах емкости с тем, чтобы определить - подавать или нет в емкость дополнительный противокоррозийный ингибитор. Еще в другом примере, распределители настоящего изобретения имеют возможность обнаружения объема подачи химического соединения - ингибитора коррозии в емкость для поддержания определенной требуемой концентрации одного или более противокоррозийных ингибиторов в пределах емкости. Еще в другом примере, устройства настоящего изобретения могут включать одно или более окон или смотровое отверстие для предоставления сотруднику возможности проводить визуальный контроль внутренней части такого устройства. Это особенно практично для определения количества находящегося в емкости жидкого противокоррозийного химического соединения - ингибитора. В другом примере, распределители настоящего изобретения позволяют одновременно использовать парообразные ингибиторы высокого и низкого давления. В другом примере, распределители настоящего изобретения позволяют использовать менее опасные или безопасные парообразные ингибиторы низкого давления при достижении высокой скорости подачи таких ингибиторов в емкость. Еще в другом примере распределители настоящего изобретения предотвращают потерю одного или более химических соединений - ингибиторов коррозии путем избирательной подачи таких химических соединений только при необходимости (например, при определении с помощью установленной программы, или в ответ на показания датчика и т.д.). Фиг. 10, иллюстрирует применение различных примеров устройств настоящего изобретения в области наземных резервуаров для хранения. Следует отметить, что настоящее изобретение не ограничивается приведенным на фиг. 10 применением. Наоборот, случаи применения устройств настоящего изобре-6 019355 тения следует широко толковать согласно вышеуказанному обсуждению. Фиг. 11 идентична фиг. 10 за исключением того, что она иллюстрирует систему с одним резервуаром в отличие от системы со множеством резервуаров. Следует отметить, что количество резервуаров, к которым применяются системы настоящего изобретения, не имеет значения. По этой причине любое количество резервуаров можно защитить путем увеличения количества резервуаров и количества применяемых труб. На фиг. 10 и 11 антикоррозийные распределители в соответствии с устройствами 100, 200, 300, 400,500, 600, 700, 800, 900, 1200, 1300 и/или 1400 могут использоваться как антикоррозийное устройство 1002. Как известно специалистам в этой области, могут применяться самые разнообразные устройства. По этой причине, настоящее изобретение не ограничивается примером, где все антикоррозийные устройства 1002 идентичны по своему свойству. Кроме того, как видно из фиг. 10 и 11, устройства 100, 200,300, 400, 500, 600, 700, 800, 900 могут иметь множество точек подачи ингибитора в отличие от одиночной точки подачи (фиг. 1-9). С учетом вышесказанного каждое устройство 1002 соединяется по крайней мере с одним резервуаром хранения 1110 для обеспечения его антикоррозийной защиты. В примерах фиг. 10 и 11, каждое устройство 1002 соединяется во множестве точек с резервуарами хранения через трубы 1004. Кроме того,содержащиеся в каждом устройстве 1002 противокоррозийные ингибиторы могут пополняться из резервуара 1006 по питающей трубе 1008. По этой причине, устройства 1002 могут иметь фактически неограниченные сроки службы. Как отмечено выше, устройства настоящего изобретения нуждаются в защите верхней незаполненной части резервуара для хранения, когда уровень жидкости 1112 в нем такой, что в пределах резервуара 1110 имеется паровоздушное пространство. Фиг. 12 иллюстрирует антикоррозийное устройство согласно другому примеру настоящего изобретения. Устройство 1200 фиг. 12 состоит из повторно герметизируемого кожуха 1202, сформованного из основания 1204 и верха 1206. Кожух 1202 может открываться и закрываться с помощью крепежных элементов 108 и 110 и формоваться из любого пригодного материала, который является долговечным и водоустойчивым. Под словом "долговечный" подразумевается используемый для формования кожуха 1202 материал, который должен оставаться долговечным и конструкционно цельным, по крайней мере, в течение около 6 месяцев. Под словом "водоустойчивый" подразумевается то обстоятельство, что водяной пар не сможет проникать через материал, используемый для формования кожуха 1202. Пригодные материалы для формования кожуха 102 включают без ограничения металл, керамику, полимеры или комбинации двух и более таких материалов. В одном примере, нержавеющий металл (например, алюминий или нержавеющая сталь), керамический или полимерный материал применяется для формования кожуха 1202. Пригодные полимерные материалы включают без ограничения полистиролы, полипропилены, полиэтилены, полиолефины или комбинации двух и более этих компонентов. В другом примере, полимер,используемый для формования кожуха 1202 настоящего изобретения, содержит один или более металлизированных слоев (напр., алюминиевые слои осаждения из паровой фазы). Такие металлизированные пленки известны в этой области и по этой причине в целях краткости их обсуждение опускается. В случае формования из полимерного материала кожух 1202 может формоваться по любому пригодному способу, включая без ограничения выдувное формование, литье, экструзию и т.д. В других примерах используемые для формования кожуха 1202 полимерные материалы могут включать широкий ассортимент модифицированных полимерами химических соединений, содержащих без ограничения технологические добавки, УФ стабилизаторы, антипирены, предохраняющие от плесени соединения, химические соединения с антистатическим действием, антибактериальные химические соединения, красители или их комбинации. Относительно повторно герметизируемого кожуха 1202, он не ограничивается вышеуказанным примером крепежного элемента. Наоборот, может применяться любой тип уплотнительной системы, которая позволяет повторное открытие и закрытие кожуха 1202. Соответствующие уплотнительные системы включают без ограничения ленту, петли, винты, болты, герметики или комбинации двух и более этих элементов. Далее устройство 1200 включает один или более антикоррозийных резервуаров 1208. По своему характеру резервуар 1208 аналогичен резервуарам на фиг. 1-9. По этой причине, подробное описание 1208 опускается в целях краткости. В устройстве 1200, резервуар 1208 соединяется с клапаном 1212 и клапанным управляющим устройством 1210, которые предназначены для подачи одного или более противокоррозийных химических соединений вовнутрь кожуха 1202 таким образом, чтобы пар из него(смотри стрелки фиг. 12) мог поступать в питающие трубы и через соединительные патрубки 1216 в резервуар (смотри фиг. 11). Как очевидно специалистам в данной области, устройство 1200 не ограничивается двумя патрубками на фиг. 12. Наоборот, любое количество патрубков может применяться в зависимости от размера устройства 1200. Устройство 1200 позволяет осуществлять контроль и пополнение содержащегося в нем противокоррозийного ингибитора через герметизируемое отверстие 1214. Фиг. 13 иллюстрирует устройство 1300 согласно другому примеру настоящего изобретения. На фиг. 13 подобные позиционные обозначения относятся к таким же деталям. Устройство 1300 аналогично устройству 1200 за исключением того, что резервуар 1208 заменен многоуровневым резервуаром 1318. С учетом такой замены добавляется второй клапан 1322 и клапанное регулирующее устройство 1320 для обеспечения подачи противокоррозийного ингибитора из многоуровневого резервуара 1318. Преимуще-7 019355 ство многоуровневых резервуаров настоящего изобретения заключается в том, что они позволяют использование двух и более различных противокоррозийных ингибиторов. Это целесообразно в тех случаях, когда требуется защита от двух и более агрессивных сред. Устройство 1300 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 14 иллюстрирует устройство 1400 согласно другому примеру настоящего изобретения. На фиг. 14 подобные позиционные обозначения относятся к таким же деталям. Устройство 1400 аналогично устройству 1300 за исключением того, что резервуар 1318 заменен многоуровневым, многофазным резервуаром 1418, который включает множество мешков с жидким противокоррозийным ингибитором. С учетом такого изменения, предусматривается контроллер 1452 и дыропробивное устройство 1454. Такой вариант позволяет быстрое высвобождение большого количества противокоррозийного ингибитора посредством прокалывания одного или более мешков 1450. Это целесообразно, когда требуется высокая начальная концентрация противокоррозийного ингибитора (например, во вновь сооруженном и заполненном резервуаре для хранения). Устройство 1400 может формоваться из таких же материалов, которые используются для формования других устройств настоящего изобретения. Фиг. 15 представляет вид сверху вниз системы на фиг. 10, где подобные позиционные обозначения представляют такие же детали. С учетом этого обстоятельства, дальнейшее объяснение фиг. 15 опускается в целях краткости. В одном примере устройства 1200, 1300 и 1400 настоящего изобретения создаются из любого практичного материала. Подобные материалы включают без ограничения металл, керамику, пластик или комбинацию одного или нескольких таких видов материалов. В одном примере материал, применяемый для формования одного или более распределителей настоящего изобретения, выбирается на предмет сопротивления к коррозии или коррозийным элементам (например, SOx, NOx, хлориды, окись кислорода,СО 2, HCl, вода, водяной пар и т.д.). Кроме того, различные участки устройств 1200, 1300 и 1400 могут формоваться из материалов, приведенных в примерах выше. В одном примере распределители настоящего изобретения могут включать программируемые или компьютеризованные контрольные системы с тем, чтобы обеспечить плановую подачу одного или более противокоррозийных ингибиторов или другого химического соединения в емкость. В другом примере,распределители настоящего изобретения имеют возможность обнаружения уровня одного или более противокоррозийных ингибиторов в пределах емкости с тем, чтобы определить подавать или нет в емкость дополнительный противокоррозийный ингибитор. Еще в другом примере, распределители настоящего изобретения имеют возможность обнаружения объема подачи химического соединения-ингибитора коррозии в емкость для поддержания определенной требуемой концентрации одного или более противокоррозийных ингибиторов в пределах емкости. В другом примере распределители настоящего изобретения позволяют одновременно использовать парообразные ингибиторы высокого и низкого давления. В другом примере распределители настоящего изобретения позволяют использовать менее опасные или безопасные парообразные ингибиторы низкого давления при достижении высокой скорости подачи таких ингибиторов в емкость. Еще в другом примере распределители настоящего изобретения предотвращают потерю одного или более химических соединений - ингибиторов коррозии путем их избирательной подачи только при необходимости (например, при определении с помощью установленной программы, или в ответ на показания датчика и т.д.). Еще в другом примере настоящее изобретение относится к системам, в которых используются один или более распределителей (фиг. 1-9, 12, 13 и 14) для снижения или устранения коррозии, по крайней мере, в верхние части емкости. Иллюстративные системы согласно настоящему изобретению приведены на фиг. 10, 11 и 15. Некоторые преимущества, связанные с настоящим изобретением, приводятся ниже:(а) распределители и/или системы настоящего изобретения позволяют выбрать скорость подачи ингибиторов в зависимости от объема паровоздушного пространства;(б) распределители и/или системы настоящего изобретения позволяют заменить один или более ингибиторов без выведения емкости из эксплуатации/обслуживания;(в) распределители и/или системы настоящего изобретения могут применяться к существующим и/или новым емкостям. В одном примере, устройства настоящего изобретения подают один или более летучих или парообразных противокоррозийных ингибиторов в среду, в которой они размещены, соединены или находятся в сообщении с помощью соответствующего средства подачи. Такие средства подачи включают без ограничения однолинейные и двухлинейные диафрагмы, полупроницаемые мембраны, клапаны (например,напорные клапаны, электронные клапаны и т.д.), которые позволяют пропускание противокоррозийного ингибитора из устройства, но предотвращают приток жидкой или парообразной среды, которая окружает устройство, пробку из разлагающегося металла или полимера или полимерную пленку, пропитанную разлагающимся противокоррозийным ингибитором. В другом примере, если электронный прибор включается в устройства этой части настоящего изобретения, электронный прибор можно сконструировать и/или запрограммировать таким образом, чтобы периодически выделять противокоррозийный ингибитор в регулярном количестве. Например, электронный прибор можно установить для выделения противокор-8 019355 розийного ингибитора из устройства согласно этой части настоящего изобретения раз в день, в неделю,месяц или год. С другой стороны, электронный прибор можно установить для выделения противокоррозийного ингибитора через день, неделю, месяц или год. Следует отметить, что эта часть настоящего изобретения не ограничивается какой-либо схемой интервалов. Наоборот, при включении электронного прибора в устройства согласно этой части настоящего изобретения, этот прибор можно установить для распределения противокоррозийного ингибитора с любым регулярным интервалом. В другом примере устройства дополнительной части настоящего изобретения могут включать датчик для обнаружения концентрации различных агрессивных сред (т.е вызывающих коррозию). В ответ на определенное пороговое давление или концентрацию агрессивного газа, агрессивной жидкости, агрессивных ионов и т.д. датчик дает команду электронному прибору о выделении противокоррозийного ингибитора на определенный промежуток времени. В другом примере электронный прибор оснащен расходомером, и он может выделять требуемое количество противокоррозийного ингибитора (жидкого или газообразного). Такой электронный прибор практичен в ситуациях, где скапливается известное количество агрессивного материала (инциирующего коррозию материала) за определенный промежуток времени. А еще в другом примере устройства дополнительной части настоящего изобретения могут включать растворяющиеся или разрушающиеся пробки, которые со временем растворяются или разрушаются в присутствии одного или более агрессивных элементов или они растворяются и разрушаются в заданной среде. Например, по своей конструкции пробка может разрушаться в присутствии воды, водяного пара или концентрации влаги, позволяя, тем самым, выделению противокоррозийного ингибитора во внутреннюю часть емкости или резервуара для хранения через соответствующее подающее устройство (например, трубы, трубопроводы и т.д. В другом примере разрушающаяся пробка может изготавливаться из металла, который быстро разрушается в присутствии кислорода (магния). Хотя изобретение приведено здесь по отношению некоторых примеров, эквивалентные изменения и модификации известны специалистам в данной области при прочтении и понимании данной спецификации. В частности, по отношению к различным функциям, выполняемым вышеуказанными деталями, используемые термины (включая ссылку на термин "средство") для описания таких деталей должны соответствовать (если иначе не указано) любой детали, которая выполняет конкретную функцию описанной детали (например, функционально эквивалентная), хотя даже конструкционно не эквивалентной к раскрытой конструкции, которая выполняет функцию в приведенных здесь иллюстрированных примерах изобретения. Кроме того, хотя конкретная особенность изобретения возможно раскрыта по отношению к одному из нескольких примеров,такая особенность может сочетаться с одной или несколькими особенностями других примеров, что,возможно, требуется и благоприятно для любого конкретного применения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство коррозионной защиты контейнера, снабженное распределителем, содержащим герметизируемую емкость, содержащую по меньшей мере один противокоррозийный ингибитор в парообразном состоянии, по меньшей мере одним подающим устройством, содержащим клапан, сообщающимся с герметизируемой емкостью и выполненным с возможностью доставки по меньшей мере одного указанного противокоррозийного ингибитора в указанный контейнер за пределами герметизируемой емкости, и по меньшей мере одной поплавковой системой определения уровня по меньшей мере одной жидкости в защищаемом контейнере, связанной с клапаном подающего устройства. 2. Средство коррозионной защиты контейнера, снабженное распределителем, содержащим герметизируемую емкость, содержащую по меньшей мере два противокоррозийных ингибитора в парообразном состоянии, по меньшей мере одним подающим устройством, содержащим клапан, сообщающимся с герметизируемой емкостью и выполненным с возможностью доставки противокоррозийных ингибиторов в указанный контейнер за пределами герметизируемой емкости, и по меньшей мере одной поплавковой системой определения уровня по меньшей мере одной жидкости в защищаемом контейнере, связанной с клапаном подающего устройства. 3. Средство по любому из пп.1 или 2, в котором распределитель дополнительно включает в себя датчик обнаружения в контейнере концентрации по меньшей мере одного химического соединения, вызывающего коррозию. 4. Средство по любому из пп.1-3, которое дополнительно включает в себя систему непрерывного наблюдения и контроля его состояния. 5. Средство по любому из пп.1-4, в котором система непрерывного наблюдения и контроля выполнена с возможностью контроля количества противокоррозийного ингибитора, остающегося в распределителе. 6. Средство по любому из пп.1-5, в котором распределитель выполнен с возможностью разгерметизации и повторной герметизации. 7. Средство по любому из пп.1-6, в котором распределитель выполнен из полимерного материала. 8. Средство по любому из пп.1-7, в котором распределитель выполнен огнестойким. 9. Средство по любому из пп.1-8, в котором распределитель выполнен со сроком службы примерно от одного месяца до 50 лет или примерно от 6 месяцев до 25 лет или примерно от 1 года до 15 лет. 10. Средство по любому из пп.1-9, которое выполнено с возможностью защиты контейнера, выбранного из группы, включающей резервуар для хранения, цистерну, транспортный контейнер или металлическую емкость. 11. Средство по любому из пп.1-10, которое выполнено с возможностью защиты контейнера, представляющего собой наземный резервуаром для хранения. 12. Способ коррозионной защиты подверженного коррозии контейнера, в котором применяют распределитель, снабженный герметизируемой емкостью, включающей в себя по меньшей мере один противокоррозийный ингибитор в парообразном состоянии, подающим устройством по меньшей мере одного противокоррозийного ингибитора в парообразном состоянии, посредством которого осуществляют избирательную доставку противокоррозийного ингибитора в контейнер в течение длительного периода времени, при этом распределитель соединяют для его сообщения с контейнером и с возможностью реакции на уровень по меньшей мере одной жидкости, содержащейся в защищаемом контейнере. 13. Способ по п.12, в котором используют датчик обнаружения в контейнере концентрации по меньшей мере одного химического соединения, вызывающего коррозию. 14. Способ по п.12 или 13, в котором используют систему непрерывного наблюдения и контроля его состояния. 15. Способ по любому из пп.12-14, в котором осуществляют контроль количества противокоррозийного ингибитора, остающегося в распределителе, посредством системы непрерывного наблюдения и контроля. 16. Способ по любому из пп.12-15, в котором используют распределитель, выполненный с возможностью его разгерметизации и повторной герметизации. 17. Способ по любому из пп.12-16, в котором используют распределитель, выполненный из полимерного материала. 18. Способ по любому из пп.12-17, в котором используют огнеустойчивый распределитель. 19. Способ по любому из пп.12-18, в котором используют распределитель со сроком службы примерно от одного месяца до 50 лет или примерно от 6 месяцев до 25 лет или примерно от 1 года до 15 лет. 20. Способ по п.12, в котором используют подающее устройство с возможностью выделения противокоррозионного ингибитора в регулярные интервалы или в регулярном количестве. 21. Способ по п.12, в котором используют подающее устройство с возможностью однонаправленного высвобождения противокоррозионного ингибитора из распределителя. 22. Способ по п.12, в котором используют подающее устройство с возможностью выделения противокоррозионного ингибитора в ответ на достижение в защищаемом контейнере порогового давления или концентрации газа, вызывающего коррозию. 23. Способ по п.12, в котором используют подающее устройство с возможностью выделения противокоррозионного ингибитора посредством пробки, растворяемой или разрушаемой под действием среды,вызывающей коррозию.
