Емкость с функцией предотвращения утери и свободного проворачивания крышки

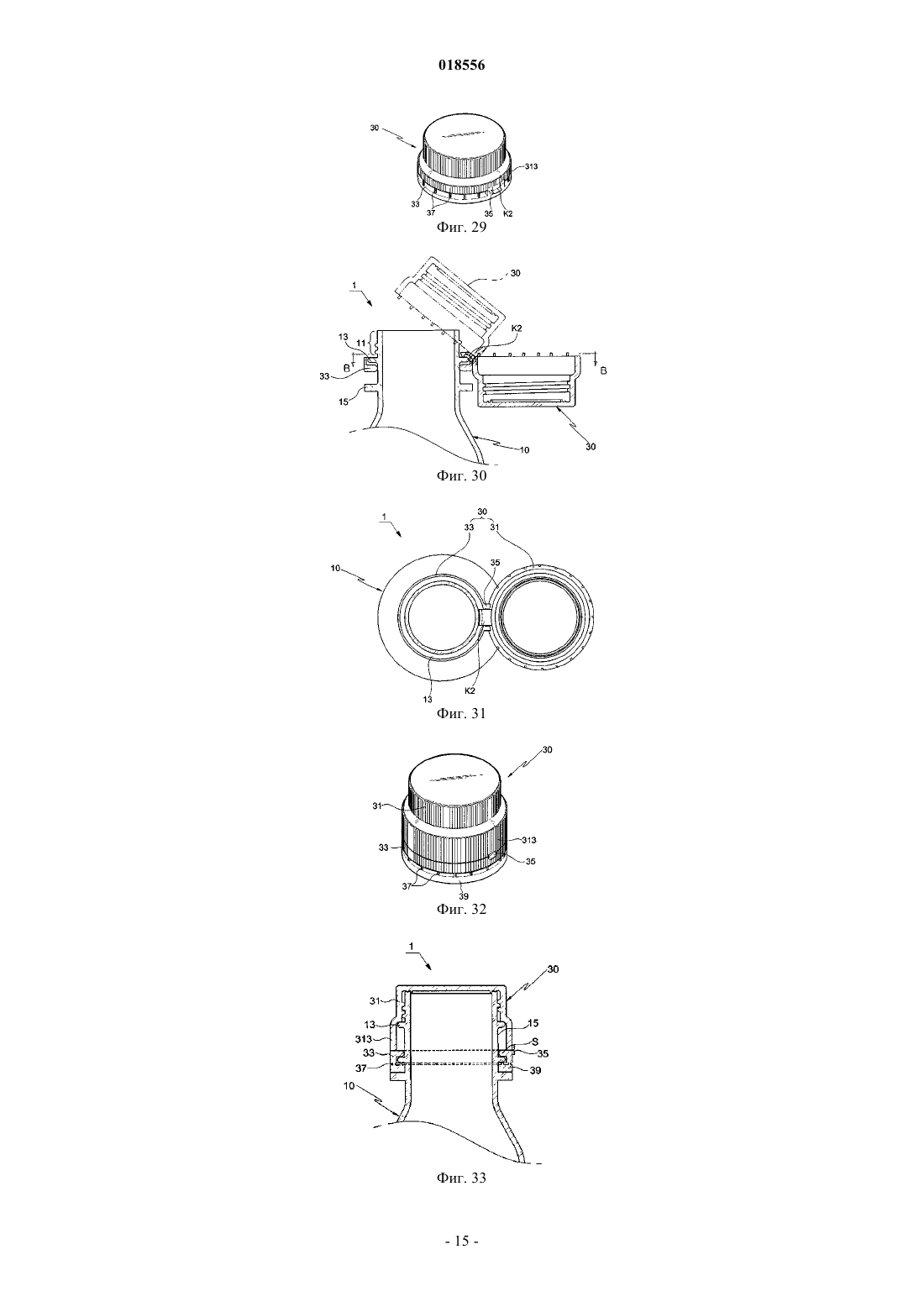

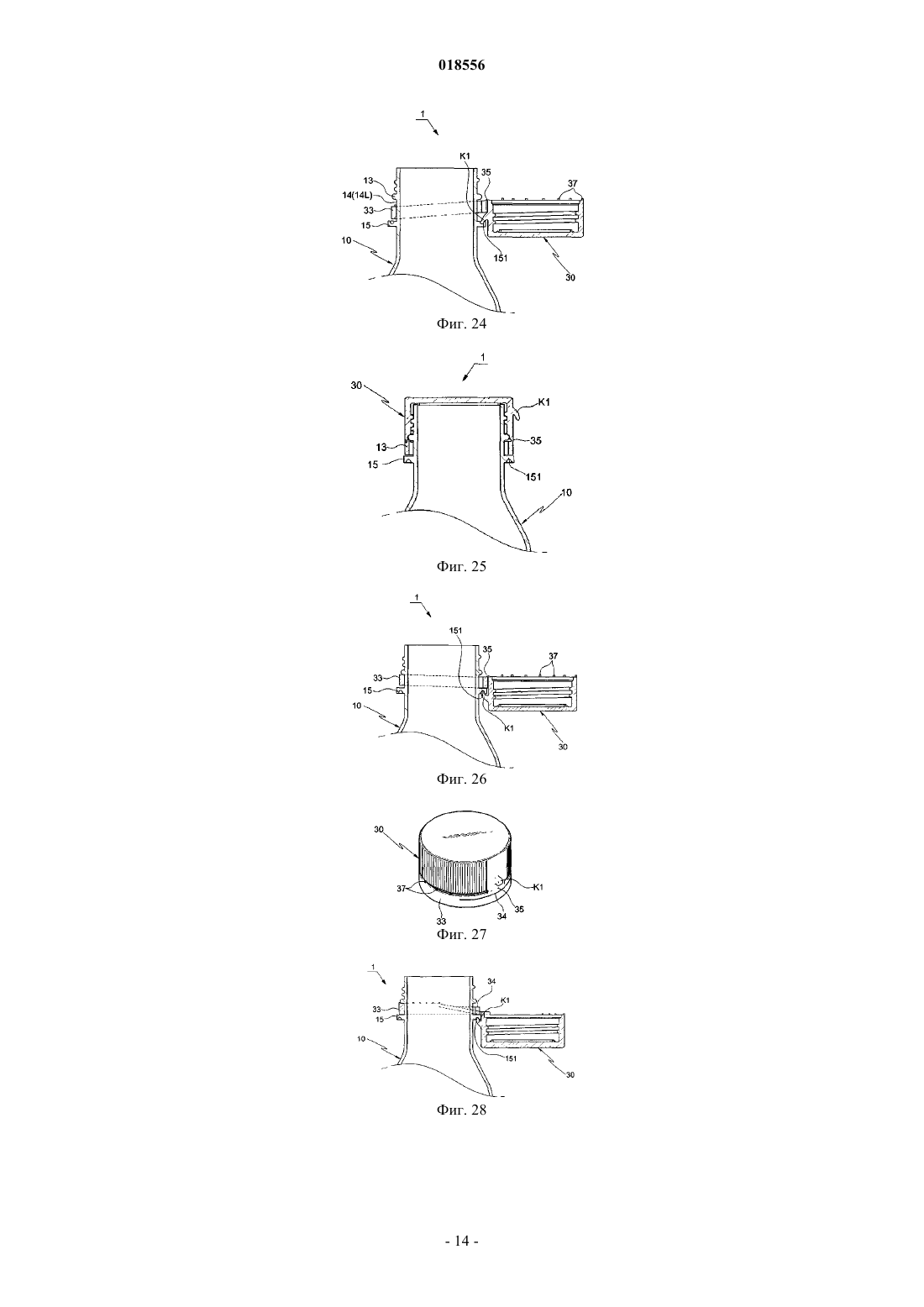

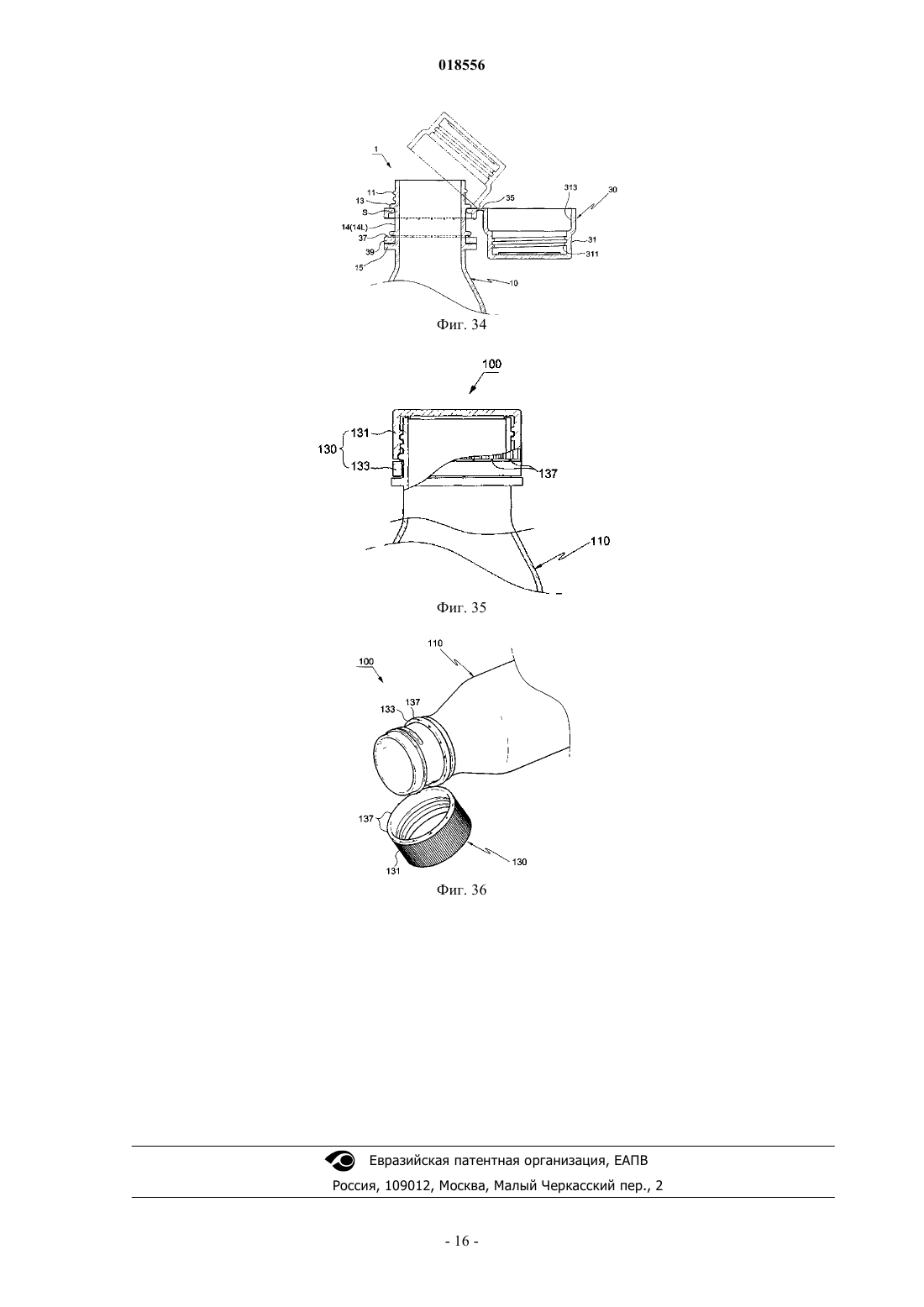

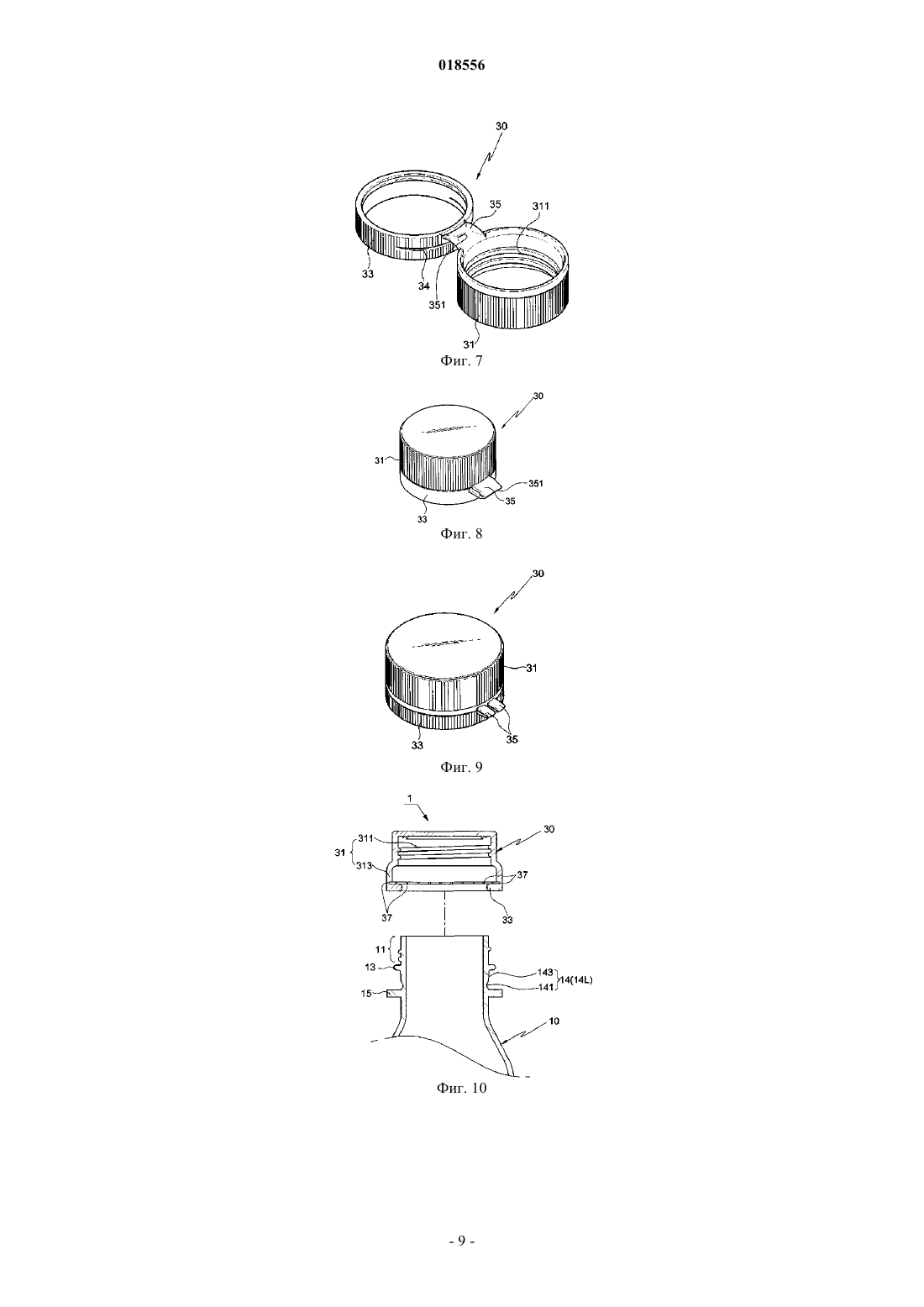

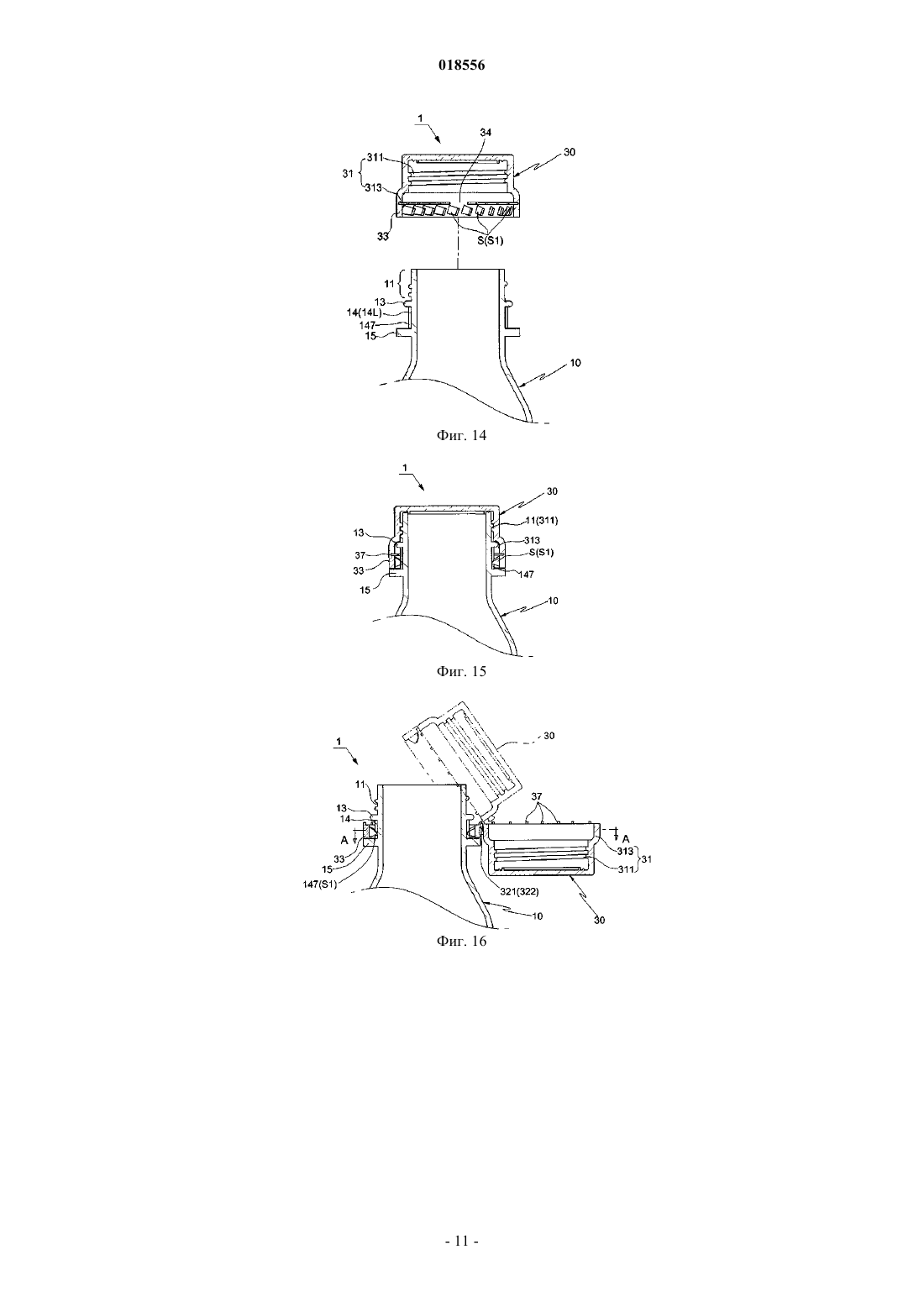

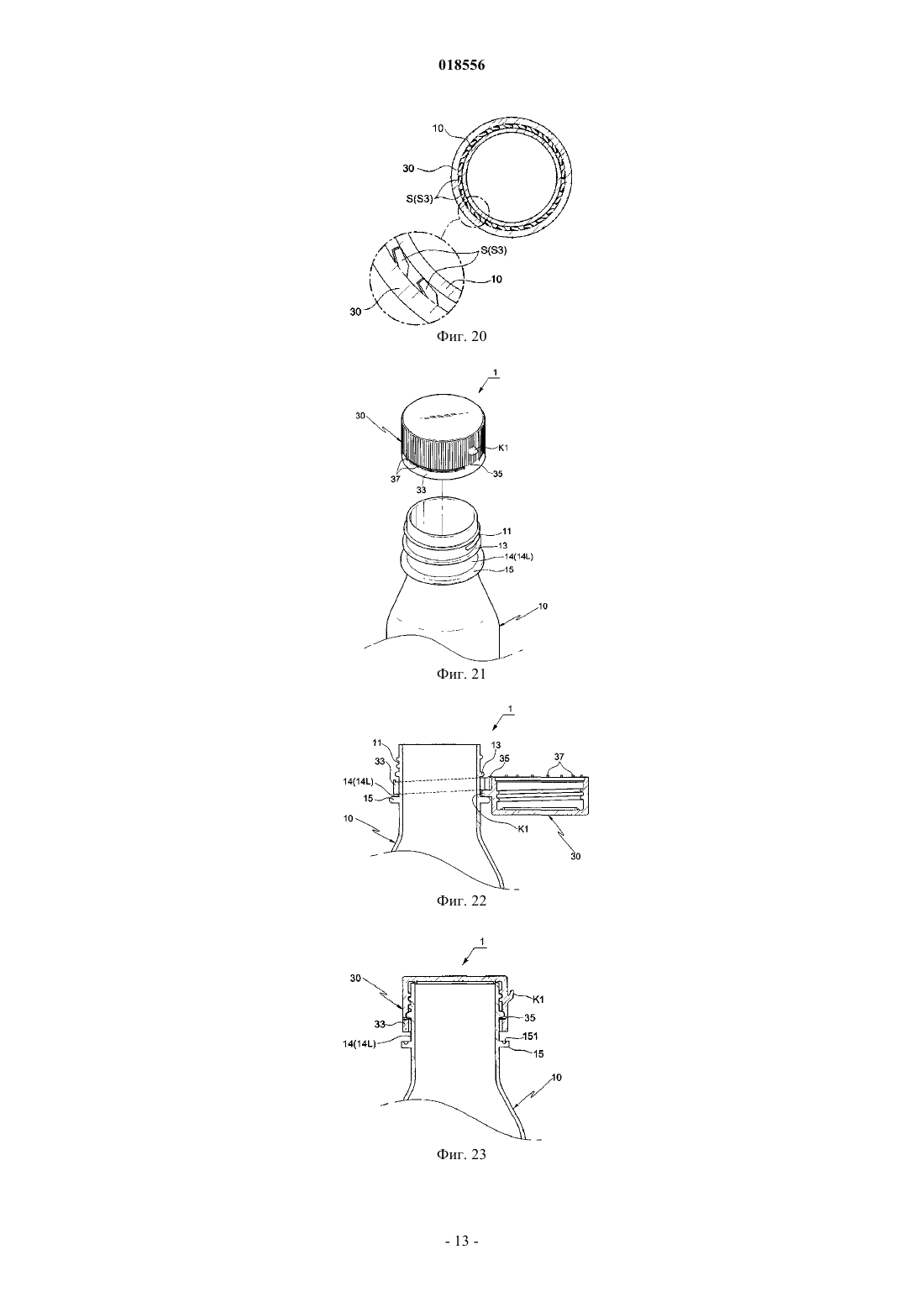

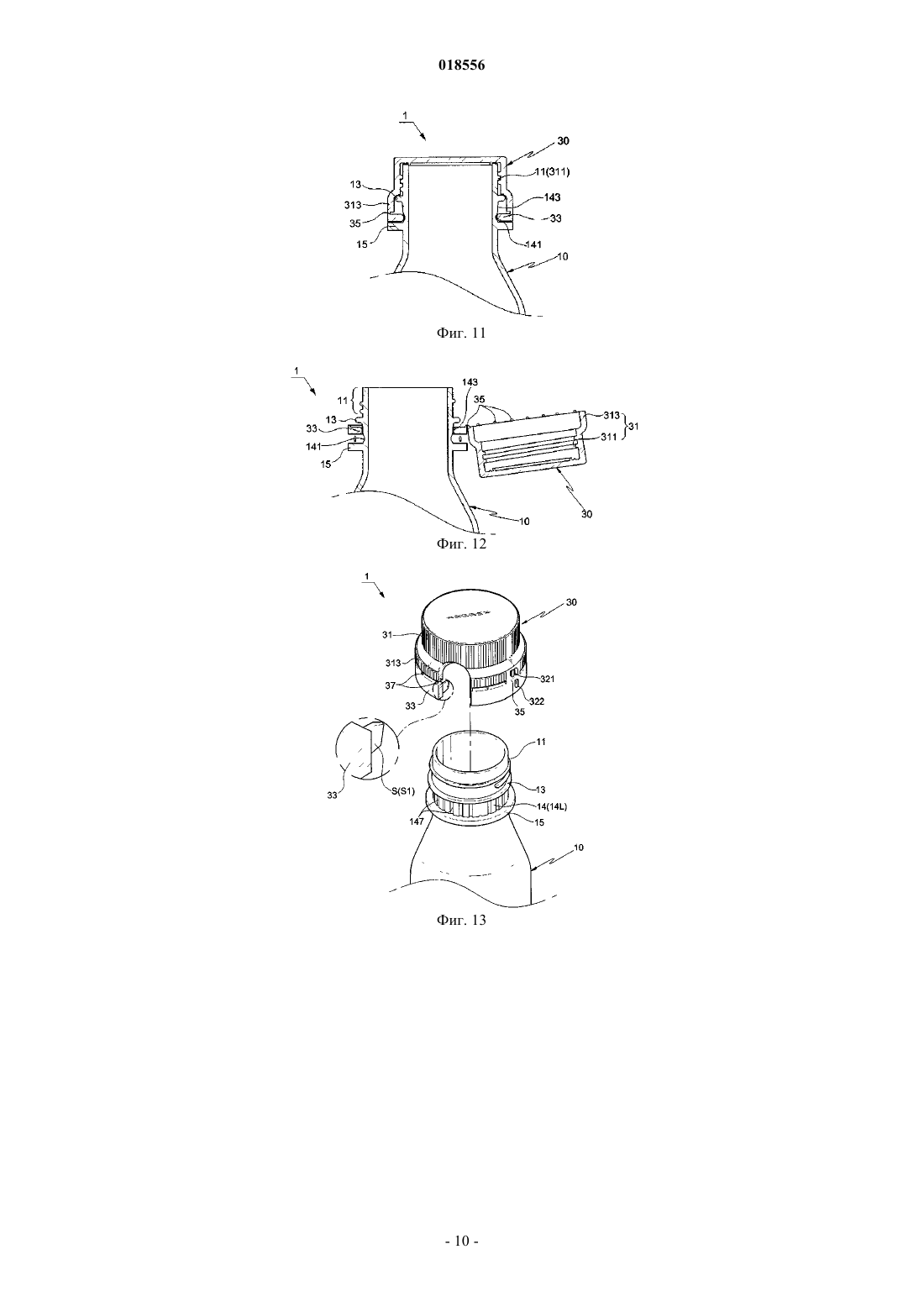

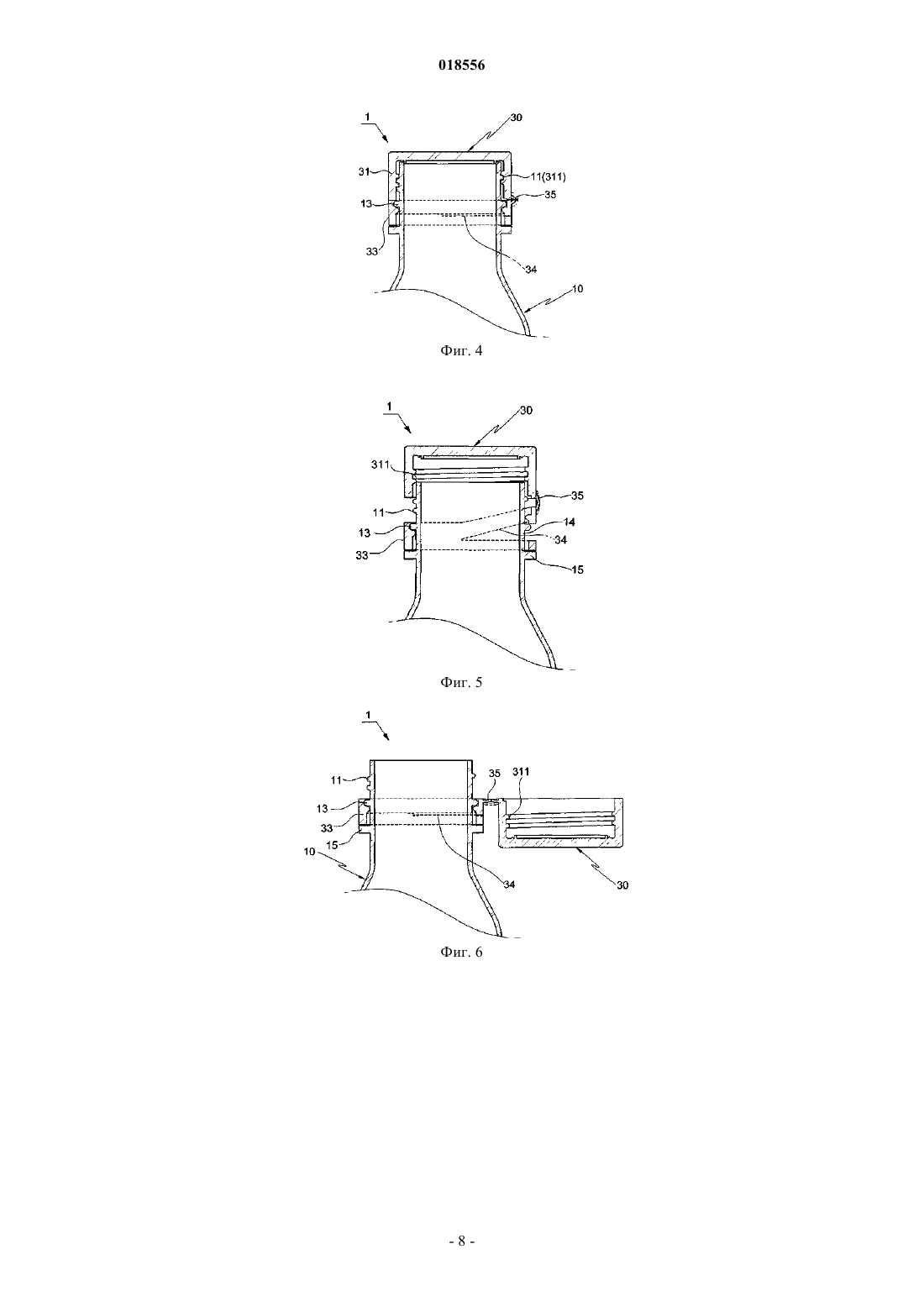

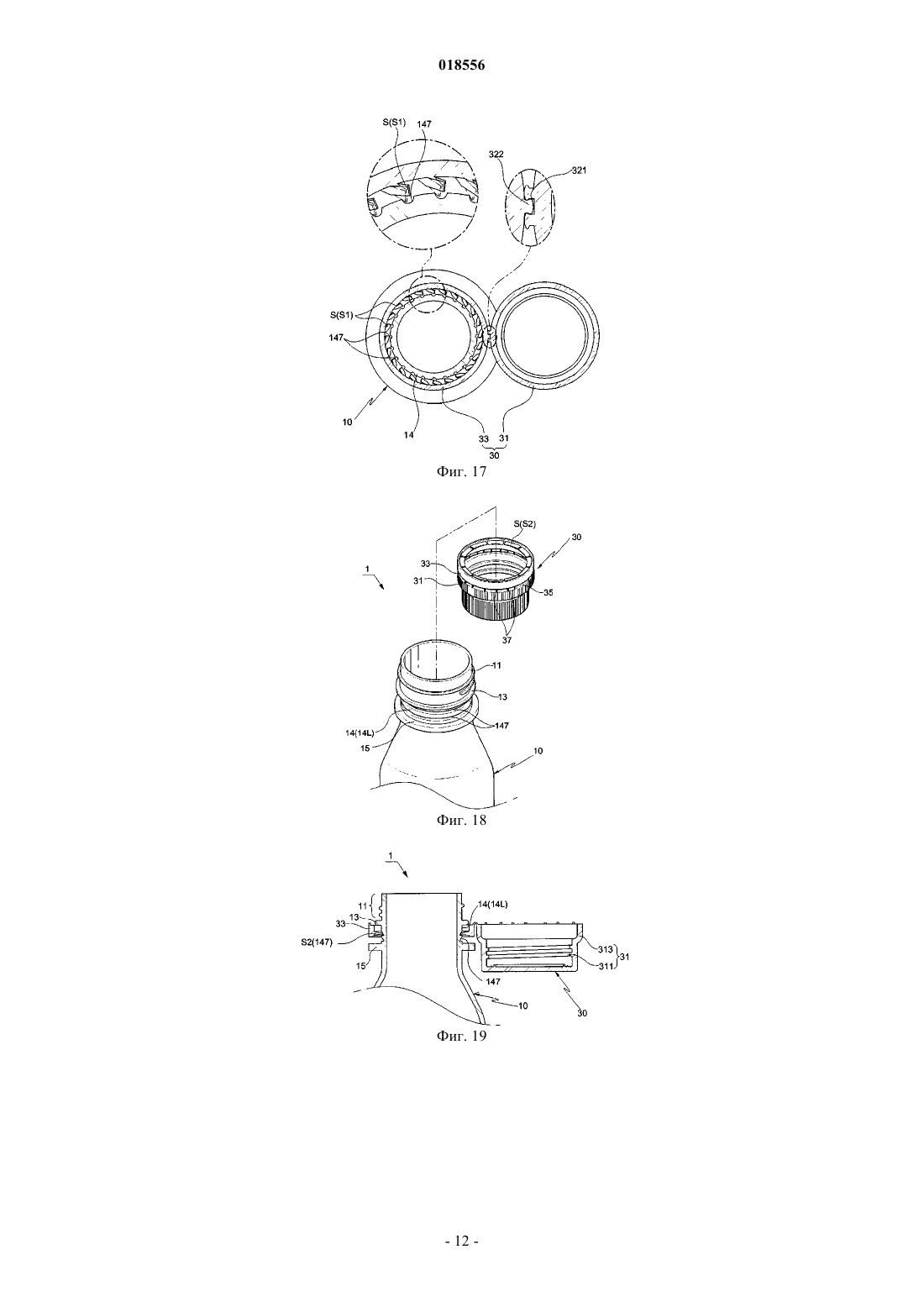

МКОСТЬ С ФУНКЦИЕЙ ПРЕДОТВРАЩЕНИЯ УТЕРИ И СВОБОДНОГО ПРОВОРАЧИВАНИЯ КРЫШКИ Заявляется мкость с функцией предотвращения утери и свободного проворачивания крышки. мкость включает крышку (30), соединяемую с корпусом мкости (10) резьбой. Корпус мкости(10) имеет кольцевой упорный выступ (13) под резьбовым участком горловины (11) для препятствования отделения крышки, опорную ступень (15) под кольцевым упорным выступом(13) и гнездо поддерживающего кольца (14) между кольцевым упорным выступом и опорной ступенью. Крышка (30) включает поддерживающее кольцо (33), корпус крышки (31) и шарнирносоединительный участок (35). Поддерживающее кольцо расположено в гнезде поддерживающего кольца (14) для предотвращения отделения крышки от корпуса мкости (10) и свободного поворота, когда корпус крышки открывает или закрывает горловину корпуса мкости (10). Корпус крышки открывает или закрывает горловину посредством резьбового участка (311) на его внутренней образующей. Поддерживающее кольцо (33) соединено с корпусом крышки шарнирно-соединительным участком (35). На крышке (30) выполнен клинообразный элемент (K1),расположенный выше шарнирно-соединительного участка (35), который может проходить через поддерживающее кольцо (33), чтобы удерживаться опорной ступенью (15), когда крышка открыта. На верхней или нижней поверхности опорной ступени (15) выполнен фиксирующий паз (151) в форме концентрической окружности для вставки клинообразного элемента (K1) в форме крючка. Изобретение позволяет предотвратить утерю крышки после открытия емкости, касание крышкой лица человека при питье и попадание содержимого мкости в крышку при его выливании. Куон Си Джоонг (KR) Ермолинский А.Г. (RU) Область техники Настоящее изобретение относится к мкости с функцией предотвращения утери и свободного проворачивания крышки, которая поддерживает состояние соединения корпуса крышки с корпусом мкости даже в случае, когда крышка уже открыта, тем самым предотвращая потерю крышки и свободное проворачивание крышки вниз под действием силы тяжести во время выливания содержимого из мкости, за счет чего предотвращается касание крышкой лица пользователя, даже если пользователь не поддерживает крышку своей рукой, а также предотвращается попадание содержимого на крышку при выливании части содержимого из мкости. Предшествующий уровень техники Обычно мкость, которая используется для хранения жидких продуктов, напитков и других жидкостей, таких как питьевая вода или молоко, масло, краски или химические продукты, имеет корпус мкости с горловиной и крышку, которая открывает или закрывает горловину мкости. Крышка соединена с горловиной разъемно для открывания или закрывания мкости за счет резьбового соединения или винтовым соединением или за счет надавливания с использованием упругого зацепляемого конца. В соответствии с предшествующим уровнем техники, как показано на фиг. 35 и 36, крышка 130 обеспечивается индикаторным кольцом 133, выполненным под корпусом крышки 131 так, чтобы это индикаторное кольцо не отделялось от корпуса мкости 110 и позволяло пользователю видеть, была ли открыта или нет мкость 100. Корпус крышки 131 и индикаторное кольцо 133 соединены друг с другом с помощью множества перемычек 137, выполненных в радиальном направлении крышки. Когда крышка открывается, перемычки 137, соединяющие корпус крышки 131 с индикаторным кольцом 133, отламываются, тем самым свидетельствуя, что мкость была открыта. В такой мкости после того, как корпус крышки 131 отделен от корпуса мкости 110 для е открывания, когда пользователь желал извлечь немного содержимого из мкости, корпус крышки снова соединяется с корпусом мкости. Действия отделения и присоединения могут повторяться неоднократно. Между тем, когда корпус крышки полностью отделен от индикаторного кольца, крышка может быть загрязнена или потеряна. Таким образом, чтобы решить эту проблему, индикаторное кольцо 133 и корпус мкости могут быть соединены друг с другом так, чтобы часть индикаторного кольца не снималась с корпуса мкости. Однако, поскольку индикаторное кольцо 133 соединено с корпусом мкости 110 так, что может свободно проворачиваться на нм, при этом снятая крышка 131 свободно проворачивается вместе с индикаторным кольцом и опускается в нижнее положение под весом снятой крышки, когда содержимое выливается из мкости. Таким образом, когда пользователь прикладывает свой рот к горловине мкости, чтобы выпить содержимое, крышка касается рта или подбородка пользователя, что создат неприятное и стесняющее ощущение при использовании. Далее, когда содержимое переливается в другую мкость, часть его попадает на крышку, пачкая е и мешая опустошению мкости. Также, поскольку крышка открывается и закрывается неоднократно, то даже оставшиеся неразрушенными перемычки все равно скоро отламываются, что может привести к нежелательной потере крышки. Раскрытие изобретения Техническая задача Соответственно, настоящее изобретение было создано, исходя из существования вышеуказанных проблем, существующих в предшествующем уровне техники, и целью настоящего изобретения является создание мкости с функцией предотвращения утери и свободного проворачивания крышки, в которой сохраняется соединение между корпусом крышки и корпусом мкости даже тогда, когда крышка открыта, что предотвращает е потерю, а также предотвращает свободное проворачивание и опускание крышки вниз под действием силы тяжести, когда содержимое извлекается из мкости, тем самым предотвращая касание крышкой лица человека, даже когда пользователь не придерживает крышку своей рукой во время прикладывания ртом к горловине мкости, например, к горловине бутылки с напитком, чтобы выпить содержимое непосредственно из мкости, и предотвращает попадание содержимого мкости в крышку, когда содержимое выливается из мкости, что предотвращает загрязнение крышки и тем самым обеспечивает более комфортное ощущение при использовании. Техническое решение Для достижения вышеназванной технической задачи по настоящему изобретению предлагается мкость с функцией предотвращения утери и свободного проворачивания крышки, включающая крышку,выполненную с возможностью соединения с корпусом мкости с помощью резьбы. Корпус мкости имеет кольцевой упорный выступ, выполненный под резьбовым участком горловины так, чтобы препятствовать отделению крышки, опорную ступень, выполненную под кольцевым упорным выступом на расстоянии от него, и гнездо поддерживающего кольца, выполненное между кольцевым упорным выступом и опорной ступенью. Крышка включает поддерживающее кольцо, корпус крышки и шарнирносоединительный участок, которые выполнены за одно целое друг с другом, причем поддерживающее кольцо расположено в гнезде поддерживающего кольца так, чтобы предотвратить отделение крышки от корпуса мкости и свободный поворот относительного него, когда корпус крышки открывает или закрывает горловину корпуса мкости. Также корпус крышки выполнен с возможностью открывать или закрывать горловину корпуса мкости и имеет для этих целей резьбовой участок, выполненный на его внутренней образующей. Здесь имеется шарнирно-соединительный участок, который соединяет поддерживающее кольцо с корпусом крышки. Новым является то, что на крышке выполнен клинообразный элемент, который расположен выше шарнирно-соединительного участка, при этом клинообразный элемент выполнен с возможностью проходить через поддерживающее кольцо так, чтобы удерживаться опорной ступенью, когда крышка открыта, чтобы зафиксировать крышку и предотвратить свободный поворот поддерживающего кольца, а на верхней или нижней поверхности опорной ступени выполнен фиксирующий паз, имеющий форму концентрической окружности, при этом клинообразный элемент выполнен выступающим в форме крючка, выполненного с возможностью вставления в фиксирующий паз. Преимущества Предлагаемая мкость с функцией предотвращения утери и свободного проворачивания крышки по настоящему изобретению имеет то преимущество, что здесь сохраняется соединение между корпусом крышки и корпусом мкости даже тогда, когда крышка открыта, что предотвращает е потерю, а также предотвращает свободное проворачивание и опускание крышки вниз под действием силы тяжести, когда содержимое извлекается из мкости, тем самым предотвращая касание крышкой лица человека, даже когда пользователь не придерживает крышку своей рукой во время прикладывания ртом к горловине мкости, например, к горловине бутылки с напитком, чтобы выпить содержимое непосредственно из мкости, и предотвращает попадание содержимого мкости в крышку, когда содержимое выливается из мкости, что предотвращает загрязнение крышки и тем самым обеспечивает более комфортное ощущение при использовании. Краткое описание фигур чертежей Фиг. 1 - вид в перспективе в разобранном состоянии, иллюстрирующей конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения,фиг. 2 - вид, иллюстрирующий крышку мкости с фиг. 1 в другом состоянии,фиг. 3 - вид, иллюстрирующий состояние, когда крышка мкости с фиг. 1 открыта,фиг. 4 - вид в разрезе, иллюстрирующий состояние закрытия мкости с фиг. 1, где часть мкости не показана,фиг. 5 - вид, иллюстрирующий состояние, когда мкость из состояния, представленного на фиг. 4,переводится в открытое состояние,фиг. 6 - вид, иллюстрирующий состояние, когда мкость с фиг. 4 полностью открыта,фиг. 7-9 - виды, иллюстрирующие конструкции крышек в соответствии с вариантами осуществления настоящего изобретения,фиг. 10 - вид в разрезе в разобранном состоянии, иллюстрирующей мкость в соответствии с вариантом осуществления настоящего изобретения,фиг. 11 -вид в разрезе, иллюстрирующий собранное состояние мкости с фиг. 10,фиг. 12 - вид, иллюстрирующий состояние, когда крышка мкости с фиг. 11 открыта,фиг. 13 - вид в перспективе в разобранном состоянии, иллюстрирующей конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения,фиг. 14 - вид в вертикальном разрезе мкости с фиг. 13,фиг. 15 - вид в разрезе мкости с фиг. 14 в закрытом состоянии,фиг. 16 - вид, иллюстрирующий состояние, когда крышка мкости с фиг. 15 открыта,фиг. 17 - вид в поперечном разрезе по линии А-А мкости с фиг. 16,фиг. 18 - вид, иллюстрирующий конструкцию мкости по варианту осуществления настоящего изобретения,фиг. 19 - вид, иллюстрирующий состояние соединения элементов мкости с фиг. 18, в котором крышка открыта,фиг. 20 - вид, иллюстрирующий конструкцию мкости с фиг. 19 по другому варианту осуществления настоящего изобретения,фиг. 21 - вид в перспективе в разобранном состоянии, иллюстрирующей конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения,фиг. 22 - вид в разрезе, иллюстрирующий состояние, когда крышка мкости с фиг. 21 открыта,фиг. 23 - вид, иллюстрирующий конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения,фиг. 24 - вид, иллюстрирующий состояние, в котором крышка мкости с фиг. 23 открыта,фиг. 25 - вид, иллюстрирующий конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения,фиг. 26 - вид, иллюстрирующий состояние, в котором крышка мкости с фиг. 25 открыта,фиг. 27 - вид в перспективе, иллюстрирующий крышку по варианту осуществления настоящего изобретения,фиг. 28 - вид в разрезе, иллюстрирующий крышку с фиг. 27, которая переведена в состояние открытия,фиг. 29 - вид в перспективе, иллюстрирующий крышку по варианту осуществления настоящего изобретения,фиг. 30 - вид в разрезе, иллюстрирующий крышку с фиг. 29, которая переведена в состояние открытия,фиг. 31 - вид в поперечном разрезе по линии В-В с фиг. 30,фиг. 32 - вид, иллюстрирующий конструкцию крышки по варианту осуществления настоящего изобретения,фиг. 33 - вид в разрезе, иллюстрирующий состояние, в котором крышка с фиг. 32 закрывает мкость,фиг. 34 - вид, иллюстрирующий состояние, в котором крышка с фиг. 33 открыта,фиг. 35 - вид, иллюстрирующий конструкцию обычной мкости,фиг. 36 - вид в перспективе, иллюстрирующий состояние, в котором мкость с фиг. 35 открыта. Обозначение основных элементов на чертежах: 1 - мкость с функцией предотвращения утери и свободного проворачивания крышки по настоящему изобретению; 10 - корпус мкости; 13 - кольцевой упорный выступ; 14 - гнездо индикаторного кольца; 14L - шейка горловины; 15 - опорная ступень; 151 фиксирующий паз; 30 - крышка; 31 - корпус крышки; 33 - поддерживающее кольцо; 35 - шарнирносоединительный участок; 37 - перемычка; 39 - индикаторное кольцо; S - захватный выступ; K1, K2 - клинообразный элемент. Лучший вариант осуществления изобретения Ниже приводится подробное описание мкости с функцией предотвращения утери и свободного проворачивания крышки по предпочтительному варианту настоящего изобретения со ссылками на прилагаемые чертежи. На фиг. 1 показан вид в перспективе в разобранном состоянии, иллюстрирующей конструкцию мкости в соответствии с вариантом осуществления настоящего изобретения; на фиг. 2 - вид, иллюстрирующий крышку мкости с фиг. 1 в другом состоянии; на фиг. 3 - вид, иллюстрирующий состояние, когда крышка мкости с фиг. 1 открыта; на фиг. 4 - вид в разрезе, иллюстрирующий состояние закрытия мкости с фиг. 1, где часть мкости не показана; на фиг. 5 - вид, иллюстрирующий состояние, когда мкость из состояния, представленного на фиг. 4, переводится в открытое состояние; и на фиг. 6 - вид, иллюстрирующий состояние, когда мкость с фиг. 4 полностью открыта. Как показано на фиг. 1-6, мкость 1 с функцией предотвращения утери и свободного проворачивания крышки по варианту осуществления настоящего изобретения сконструирована так, что крышка 30 присоединяется к корпусу мкости 10 с помощью резьбы. Корпус мкости имеет кольцевой упорный выступ 13, выполненный под резьбовым участком горловины 11 так, чтобы предотвратить отделение крышки, опорная ступень 15, выполненная под кольцевым упорным выступом 13 на расстоянии от него,и гнездо поддерживающего кольца 14, выполненное между кольцевым упорным выступом и опорной ступенью. Здесь крышка 30 включает поддерживающее кольцо 33, корпус крышки 31 и шарнирносоединительный участок 35, выполненные за одно целое друг с другом. Поддерживающее кольцо расположено в гнезде поддерживающего кольца 14 так, чтобы предотвратить отделение крышки от корпуса мкости 10 и свободный поворот относительного него. Корпус крышки открывает или закрывает горловину корпуса мкости 10 и имеет для этих целей резьбовой участок 311, выполненный на его внутренней образующей. Шарнирно-соединительный участок соединяет поддерживающее кольцо 33 с корпусом крышки 31. Поддерживающее кольцо 33 включает удлиненную прорезь 34, расположенную смежно с шарнирно-соединительным участком 35, что позволяет увеличить длину соединения поддерживающего кольца с корпусом крышки 31. Удлиненная прорезь 34 имеет протяженность, составляющую 45-65% от общей длины окружности поддерживающего кольца 33 вокруг шарнирно-соединительного участка 35. Эта удлиненная прорезь выполнена так, чтобы быть не слишком короткой и не слишком длинной. Согласно одному из вариантов осуществления настоящего изобретения, как показано на фиг. 7 и 8,шарнирно-соединительный участок 35 включает складной шарнир, который имеет линию сгиба 351, что позволяет увеличивать расстояние между корпусом крышки 31 и поддерживающим кольцом 33, когда крышка 30 открыта. Складной шарнир складывается по линии сгиба 351, когда крышка закрывается, и раскладывается,когда крышка открывается, тем самым увеличивая расстояние, которое отделяет корпус крышки 31 от корпуса мкости. Шарнирно-соединительный участок 35 может включать два шарнира или более (см. фиг. 9). В настоящем изобретении с конструкцией, как описано выше, корпус крышки 31 соединен с поддерживающим кольцом 33 через шарнирно-соединительный участок 35. Поддерживающее кольцо 33 туго посажено на корпус мкости 10, чтобы предотвратить отделение и свободный поворот крышки. Тем самым может предотвращаться потеря и свободный поворот крышки без использования заклинивающих элементов. Далее, чтобы снять корпус крышки 31 с корпуса мкости, когда крышка открывается, требуется обеспечить определенное расстояние от поддерживающего кольца 33. Для этой цели на поддерживающем кольце 33 обеспечивается удлиненная прорезь 34 или складной шарнир. Крышка 30 по настоящему изобретению изготавливается литьем под давлением в состоянии, в котором шарнирно-соединительный участок 35 между поддерживающим кольцом 33 и корпусом крышки 31 является разложенным (см. фиг. 3 и 7). В соответствии с вариантом осуществления настоящего изобретения, как показано на фиг. 10-12,гнездо поддерживающего кольца 14 корпуса мкости 10 включает шейку горловины 14L, выполненную так, чтобы поддерживающее кольцо могло перемещаться вверх и вниз. Корпус крышки 31 включает ступенчатый охватывающий конец 313 ниже резьбового участка 311. Внутренний диаметр ступенчатого охватывающего конца выполнен больше, чем внутренний диаметр резьбового участка 311, чтобы позволить ступенчатому охватывающему концу пройти над кольцевым упорным выступом 13 корпуса мкости, охватывая его. Здесь, шейка горловины 14L включает участок меньшего диаметра 141 и участок большего диаметра 143. Участок меньшего диаметра обеспечивается на нижней части шейки горловины, а внешний диаметр участка меньшего диаметра выполняется меньше, чем внутренний диаметр поддерживающего кольца, чтобы позволить свободное вращение поддерживающего кольца 33. Участок большего диаметра обеспечивается выше участка меньшего диаметра 141 и выполняется так, чтобы предотвратить поворот поддерживающего кольца 33, пока к нему не будет приложена внешняя сила. Далее, внешний диаметр гнезда поддерживающего кольца 14 задается так, чтобы предотвратить поворот поддерживающего кольца 33, пока к нему не будет приложена внешняя сила. Другими словами,поддерживающее кольцо туго посажено на гнездо поддерживающего кольца 14, тем самым предотвращая свободный поворот крышки. Поскольку гнездо поддерживающего кольца 14 включает в себя шейку горловины 14L, поддерживающее кольцо 33 может смещаться вертикально в заранее заданном диапазоне, будучи все время соединенным с корпусом крышки 31 во время открывания крышки, тем самым обеспечивая состояние соединения корпуса крышки 31 с поддерживающим кольцом 33. Более того, до тех пор пока внешняя сила, а именно крутящий момент для открытия или закрытия крышки, не будет приложена, поворот поддерживающего кольца 33 относительно гнезда поддерживающего кольца 14 будет предотвращен, тем самым препятствуя поворот крышки под действием силы тяжести. Это происходит благодаря тому, что поддерживающее кольцо 33 может перемещаться вверх и вниз по гнезду поддерживающего кольца 14 корпуса мкости. За счет этого, когдакрышка открывается, поддерживающее кольцо перемещается вверх по корпусу мкости. При этом, открывание крышки выполняется в состоянии соединения, обеспечиваемого шарнирно-соединительным участком 35. Далее, гнездо поддерживающего кольца 14, выполненное на участке горловины корпуса мкости 10, сконструировано так, что на его нижней части выполнен участок меньшего диаметра 141, позволяющий поддерживающему кольцу одеваться на этот участок с легкостью, а на его верхней части выполнен участок большего диаметра 143, обеспечивающий тугую посадку поддерживающего кольца. В этой конструкции до тех пор, пока внешняя сила не приложена, когда поддерживающее кольцо 33 сдвинуто вверх на участок большего диаметра 143, крышка не будет поворачиваться, тем самым предотвращая поворот крышки под действием силы тяжести, когда крышка открыта. В случае, когда весь участок гнезда поддерживающего кольца 14 выполнен с тем же диаметром, что и диаметр участка большего диаметра 143,поддерживающее кольцо 33 сможет поворачиваться и перемещаться вверх, когда прилагается внешняя сила для поворота и открывания крышки, поскольку корпус мкости 10 и крышка 30 выполняются из пластмассового материала, обладающего упругостью. В то же время, если внешняя сила отсутствует,поворот крышки предотвращается в независимости от места ее положения. В соответствии с вариантом осуществления настоящего изобретения крышка 30 включает множество перемычек 37, которые соединяют между собой корпус крышки 31 и поддерживающее кольцо 33 и служат для целей открывания крышки (см. фиг. 10-13). Эти перемычки позволяют пользователю определить, была ли открыта мкость или нет. В соответствии с вариантом осуществления настоящего изобретения, как показано на фиг. 13-20,поддерживающее кольцо 33 имеет на его внутренней образующей захватные выступы S для предотвращения его свободного поворота. Захватные выступы S могут выполняться в виде ступенек, которые выполняются так, чтобы позволить поддерживающему кольцу 33 легко надеваться на корпус мкости и предотвращать отделение поддерживающего кольца во взаимодействии с кольцевым упорным выступом 13. Эти захватные выступы могут быть выполнены в виде радиальных крылышек S1 (см. фиг. 13-17), которые выступают внутрь в радиальном направлении и захватываются захватными пазами 147, выполненными на соответствующем участке корпуса мкости. Захватные выступы S и захватные пазы 147 могут быть выполнены вертикальными, как показано на фиг. 13-17, или могут быть выполнены в виде горизонтальных захватных выступов S и горизонтальных захватных пазов 147, как показано на фиг. 18 и 19. Далее, как показано на фиг. 20, захватные выступы S могут выполняться в виде крылышек винтового типа S3, которые наклонены под углом в одном направлении так, чтобы препятствовать повороту крышки только при вращении в направлении открывания. Таким образом, захватные выступы могут иметь различную форму. В случае приложения внешней силы, захватные выступы S позволяют поддерживающему кольцу 33 или индикаторному кольцу 39 поворачиваться относительно корпуса мкости 10. В противоположность этому, когда внешняя сила отсутствует, захватные выступы предотвращают поворот поддерживающего кольца или индикаторного кольца, тем самым предотвращая свободный поворот крышки. В частности,крылышки винтового типа S3 складываются и закрываются, когда крышка поворачивается в направлении закрывания, тем самым позволяя свободно поворачивать крышку. В тоже время, крылышки винтового типа S3 раскладываются и раскрываются, когда открытая крышка поворачивается, находясь на расстоянии от корпуса мкости, тем самым предотвращая свободный поворот крышки. В соответствии с вариантом осуществления настоящего изобретения, различные соединительные элементы 321 и 322 могут выполняться на корпусе крышки 31 и поддерживающем кольце 33 и соединяться один с другим в положении, смежном с шарнирно-соединительным участком 35 так, чтобы корпус крышки 31 был отогнут и прикреплен к поддерживающему кольцу 33, когда крышка открыта (см. фиг. 13 и 16). В соответствии с вариантом осуществления настоящего изобретения, как показано на фиг. 21-28,клинообразный элемент K1 выполняется на крышке 30 так, чтобы располагаться выше шарнирносоединительного участка 35. Клинообразный элемент K1 проходит через поддерживающее кольцо 33,чтобы удерживаться опорной ступенью 15, когда крышка открыта, тем самым деформируя крышку так,чтобы предотвращать свободный поворот поддерживающего кольца 33. Здесь, фиксирующий паз 151, имеющий форму концентрической окружности, выполняется на верхней или нижней поверхности опорной ступени 15, а клинообразный элемент K1 выполнен выступающим в форме крючка, который вставляется в фиксирующий паз 151. Фиксирующий паз 151 может быть выполнен на верхней и нижней поверхностях опорной ступени. Клинообразный элемент K1 выполняется наклоненным вперед (см. фиг. 24) или назад (см. фиг. 25-27),чтобы соответствовать фиксирующему пазу 151. В этом случае поддерживающее кольцо 33 свободно соединяется с корпусом мкости 10 так, чтобы имелась возможность свободного поворота крышки. Как только клинообразный элемент K1 поддерживается кольцевым упорным выступом 13, клинообразный элемент вызывает натяжение с одной стороны, за счет чего возникает напряжение, предотвращающее поворот крышки, тем самым крышка 30 фиксируется и предотвращается ее свободный поворот. Также, когда фиксирующий паз 151 выполняется в опорной ступени, при этом фиксирующий паз 151 выполняется в форме крючка, такой выступающий клинообразный элемент вставляется в фиксирующий паз 151, чтобы удерживать крышку более прочно. В соответствии с вариантом осуществления настоящего изобретения, как показано на фиг. 29-31,клинообразный элемент K2 обеспечивается на шарнирно-соединительном участке 35 и поддерживается кольцевым упорным выступом 13, когда крышка открыта так, чтобы предотвратить поворот крышки. Здесь, шарнирно-соединительный участок 35 выполнен длиннее, чем его обычная длина. Часть шарнирно-соединительного участка 35 порезана и выполнена выступающей, тем самым формируя клинообразный элемент K2. В конструкции, имеющей клинообразный элемент K2, внешний диаметр всего участка гнезда поддерживающего кольца 14 задается таким, чтобы иметь такой же диаметр, как диаметр участка меньшего диаметра 141, который позволяет поддерживающему кольцу 33 поворачиваться свободно. Клинообразный элемент K2 может выполняться так, чтобы иметь возможность быть вставленным в поддерживающее кольцо 33. Таким образом, когда корпус крышки 31 отгибается назад, этот клинообразный элемент захватывается между корпусом мкости 10 и поддерживающим кольцом 33 так, что удерживается на корпусе мкости. Клинообразный элемент может состоять из нескольких клинообразных элементов. В соответствии с вариантом осуществления настоящего изобретения, как показано на фиг. 32-34,крышка 30 дополнительно включает индикаторное кольцо 39 ниже поддерживающего кольца 33. Это индикаторное кольцо выполнено за одно целое с поддерживающим кольцом 33 за счет соединения с ним с помощью перемычек 37, служащим для цели индикации открытия крышки. Далее, индикаторное кольцо 39 может иметь на его внутренней поверхности захватные выступы для предотвращения свободного поворота крышки. Итак, настоящее изобретение обеспечивает мкость с функцией предотвращения утери и свободного проворачивания крышки, в которой сохраняется соединение между корпусом крышки и корпусом мкости даже тогда, когда крышка открыта, что предотвращает е потерю, а также предотвращает свободное проворачивание и опускание крышки вниз под действием силы тяжести, когда содержимое извлека-5 018556 ется из мкости, тем самым предотвращая касание крышкой лица человека, даже когда пользователь не придерживает крышку своей рукой во время прикладывания ртом к горловине мкости, например к горловине бутылки с напитком, чтобы выпить содержимое непосредственно из мкости, и предотвращает попадание содержимого мкости в крышку, когда содержимое выливается из мкости, что предотвращает загрязнение крышки и тем самым обеспечивает более комфортное ощущение при использовании. Промышленная применимость Как было описано выше, по настоящему изобретению обеспечивается мкость с функцией предотвращения утери и свободного проворачивания крышки, в которой сохраняется соединение между корпусом крышки и корпусом мкости даже тогда, когда крышка открыта, что предотвращает е потерю, а также предотвращает свободное проворачивание и опускание крышки вниз под действием силы тяжести,когда содержимое извлекается из мкости, тем самым предотвращая касание крышкой лица человека,даже когда пользователь не придерживает крышку своей рукой во время прикладывания ртом к горловине мкости, например к горловине бутылки с напитком, чтобы выпить содержимое непосредственно из мкости, и предотвращает попадание содержимого мкости в крышку, когда содержимое выливается из мкости, что предотвращает загрязнение крышки и тем самым обеспечивает более комфортное ощущение при использовании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. мкость с функцией предотвращения утери и свободного проворачивания крышки, включающая крышку (30), выполненную с возможностью соединения с корпусом мкости (10) с помощью резьбы, при этом корпус мкости имеет кольцевой упорный выступ (13), выполненный под резьбовым участком горловины (11) так, чтобы препятствовать отделению крышки, опорную ступень (15), выполненную под кольцевым упорным выступом (13) на расстоянии от него, и гнездо поддерживающего кольца (14), выполненное между кольцевым упорным выступом и опорной ступенью, при этом крышка (30) включает поддерживающее кольцо (33), корпус крышки (31) и шарнирно-соединительный участок (35), которые выполнены за одно целое друг с другом, причм поддерживающее кольцо расположено в гнезде поддерживающего кольца (14) так, чтобы предотвратить отделение крышки от корпуса мкости (10) и свободный поворот относительно него, когда корпус крышки открывает или закрывает горловину корпуса мкости (10), при этом корпус крышки выполнен с возможностью открывать или закрывать горловину корпуса мкости (10) и имеет для этих целей резьбовой участок (311), выполненный на его внутренней образующей, а шарнирно-соединительный участок соединяет поддерживающее кольцо (33) с корпусом крышки, отличающаяся тем, что на крышке (30) выполнен клинообразный элемент (K1), который расположен выше шарнирно-соединительного участка (35), при этом клинообразный элемент (K1) выполнен с возможностью проходить через поддерживающее кольцо (33) так, чтобы удерживаться опорной ступенью (15), когда крышка открыта, чтобы зафиксировать крышку и предотвратить свободный поворот поддерживающего кольца (33), а на верхней или нижней поверхности опорной ступени (15) выполнен фиксирующий паз (151), имеющий форму концентрической окружности, при этом клинообразный элемент(K1) выполнен выступающим в форме крючка, выполненного с возможностью вставления в фиксирующий паз (151). 2. мкость по п.1, отличающаяся тем, что поддерживающее кольцо (33) включает удлиннную прорезь (34), расположенную смежно с шарнирно-соединительным участком (35) так, чтобы позволить увеличить длину соединения поддерживающего кольца с корпусом крышки (31). 3. мкость по п.1, отличающаяся тем, что шарнирно-соединительный участок (35) включает складной шарнир, снабжнный линией сгиба (351) и выполненный с возможностью увеличивать расстояние между корпусом крышки (31) и поддерживающим кольцом (33), когда крышка (30) открыта. 4. мкость по п.1, отличающаяся тем, что гнездо поддерживающего кольца (14) корпуса мкости(10) включает шейку горловины (14L), выполненную так, чтобы поддерживающее кольцо могло перемещаться вверх и вниз, корпус крышки (31) включает ступенчатый охватывающий конец (313) ниже резьбового участка (311), при этом внутренний диаметр ступенчатого охватывающего конца выполнен больше, чем внутренний диаметр резьбового участка (311), так, чтобы позволить ступенчатому охватывающему концу пройти над кольцевым упорным выступом (13) корпуса мкости. 5. мкость по п.4, отличающаяся тем, что шейка горловины (14L) включает участок меньшего диаметра (141), выполненный на нижней части шейки горловины, внешний диаметр которого выполнен меньше, чем внутренний диаметр поддерживающего кольца, чтобы позволить свободное вращение поддерживающего кольца (33), и участок большего диаметра (143), выполненный выше участка меньшего диаметра (141) так, чтобы предотвратить поворот поддерживающего кольца (33), пока к нему не будет приложена внешняя сила. 6. мкость по п.1, отличающаяся тем, что внешний диаметр гнезда поддерживающего кольца (14) выполнен таким, чтобы предотвратить поворот поддерживающего кольца (33), пока к нему не будет приложена внешняя сила. 7. мкость по п.1, отличающаяся тем, что крышка (30) включает множество перемычек (37), кото-6 018556 рые соединяют между собой корпус крышки (31) и поддерживающее кольцо (33) и служат для определения открытия крышки. 8. мкость по п.1, отличающаяся тем, что на корпусе крышки (31) и поддерживающем кольце (33) выполнены соединительные элементы (321) и (322), которые выполнены с возможностью соединения друг с другом, находясь в положении, смежном с шарнирно-соединительным участком (35), так, чтобы корпус крышки (31) был отогнут и прикреплен к поддерживающему кольцу (33), когда крышка открыта. 9. мкость по п.1, отличающаяся тем, что крышка (30) дополнительно включает индикаторное кольцо (39), размещенное ниже поддерживающего кольца (33) и выполненное за одно целое с поддерживающим кольцом за счт соединения с ним с помощью перемычек (37), служащим для цели индикации открытия крышки.
