Генератор тепла, содержащий магнитно-тепловой материал, и способ получения тепла

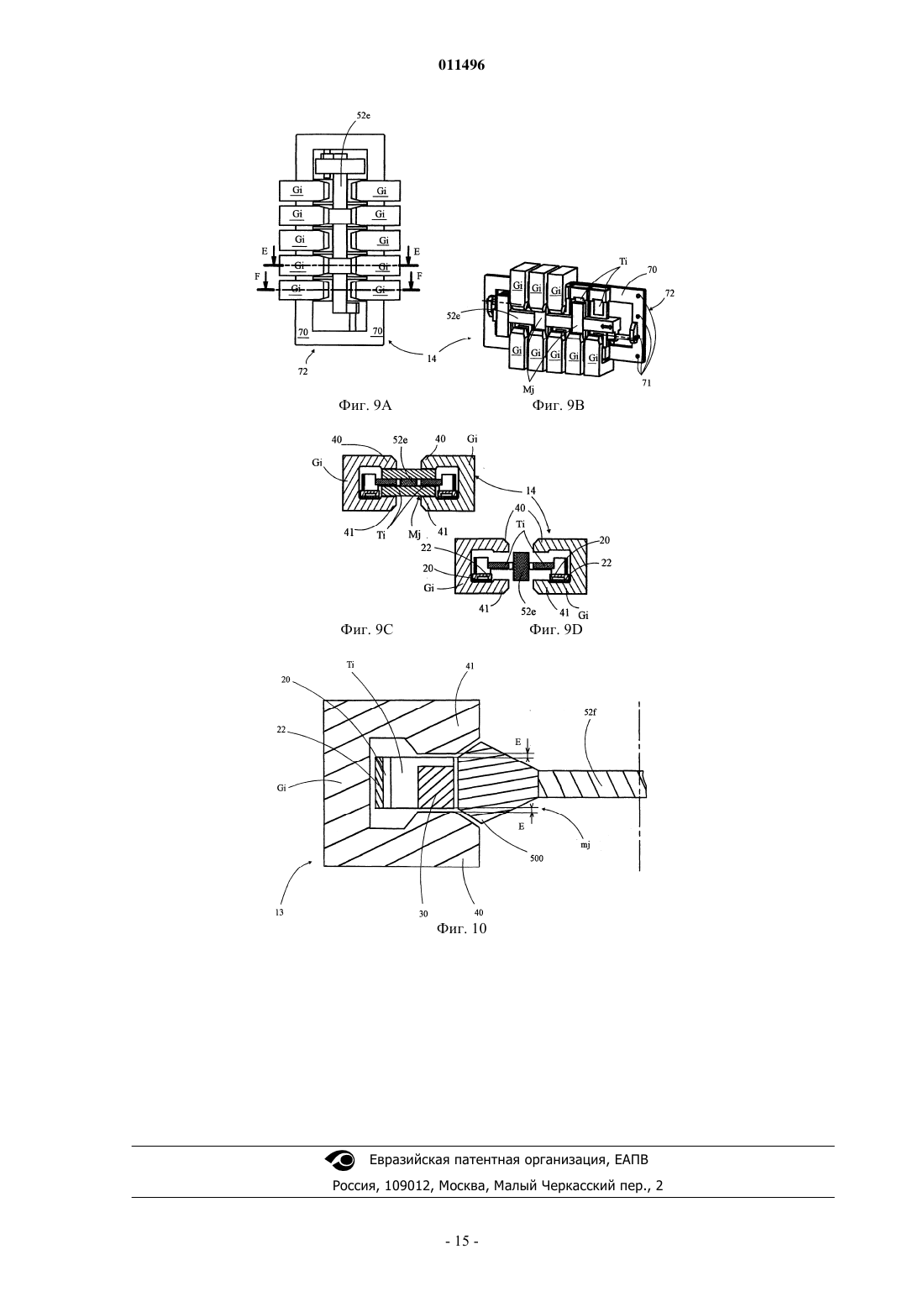

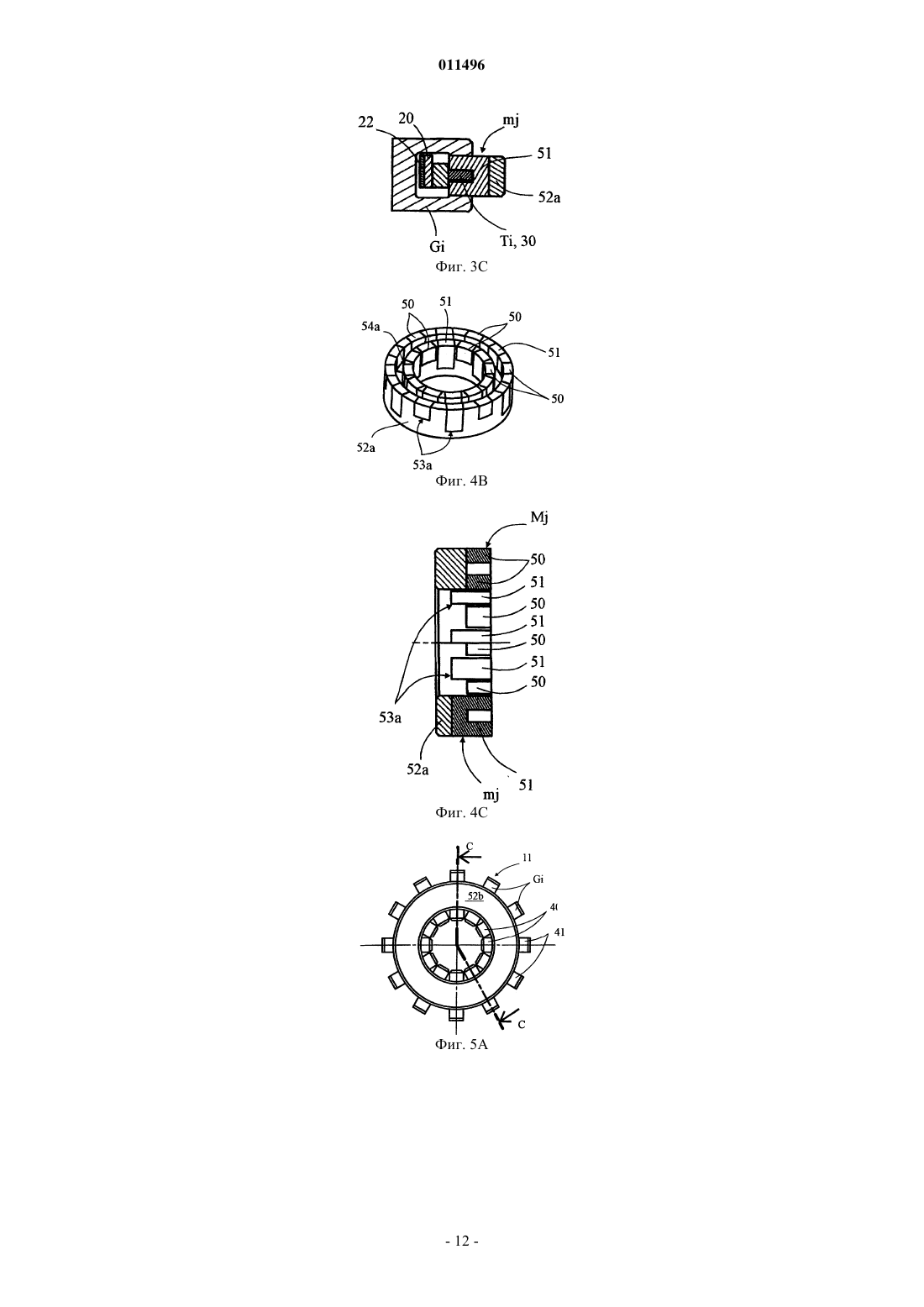

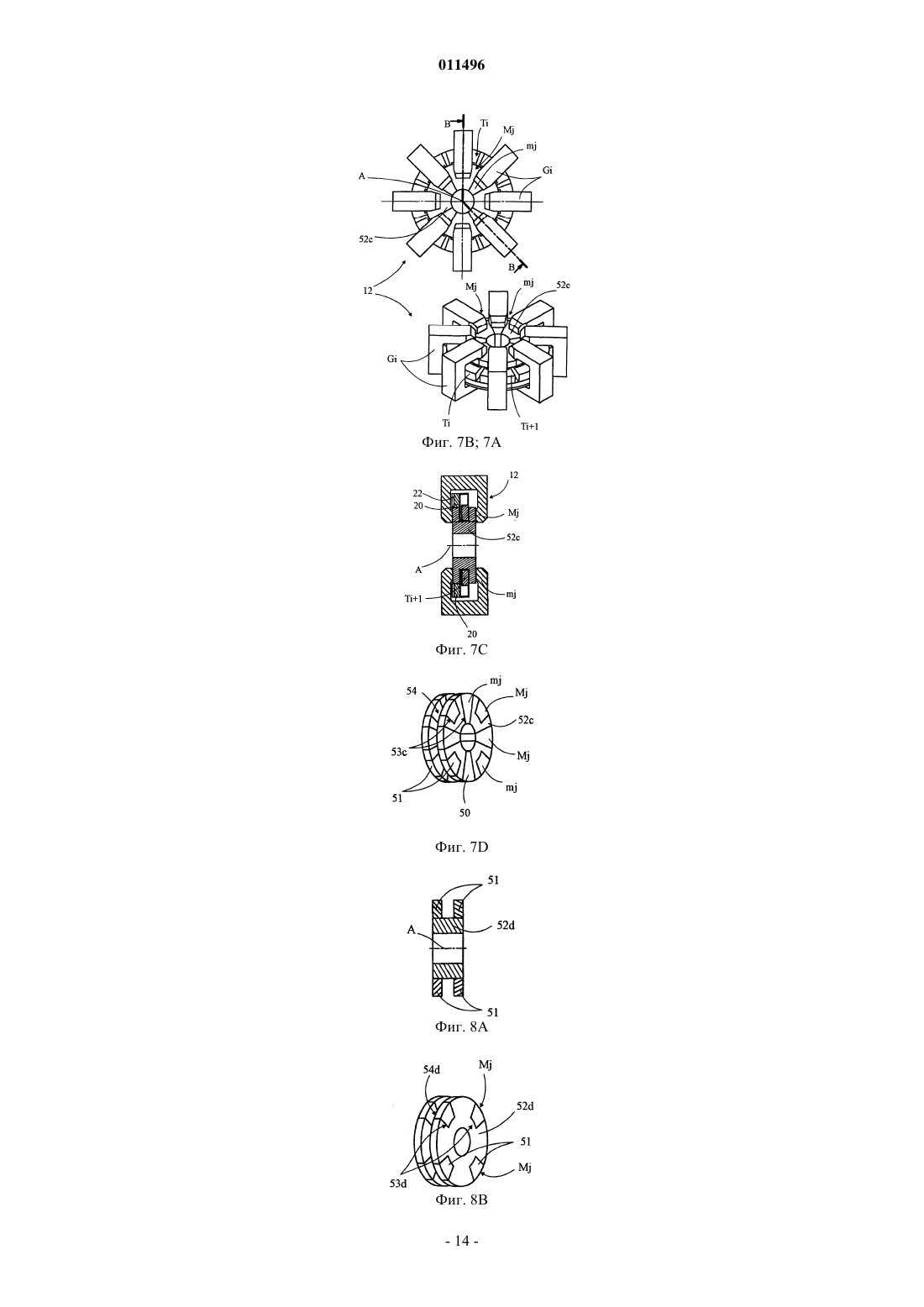

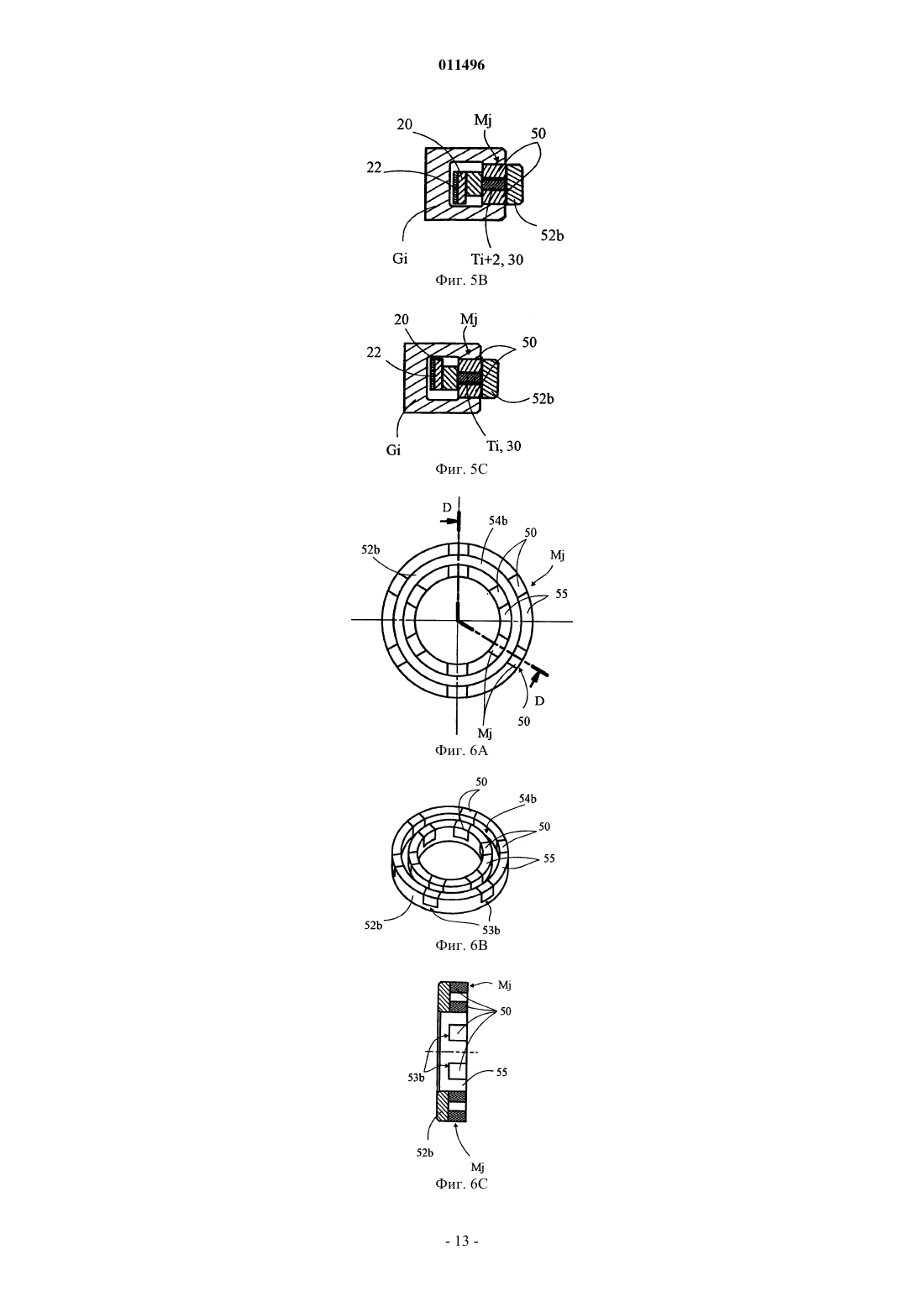

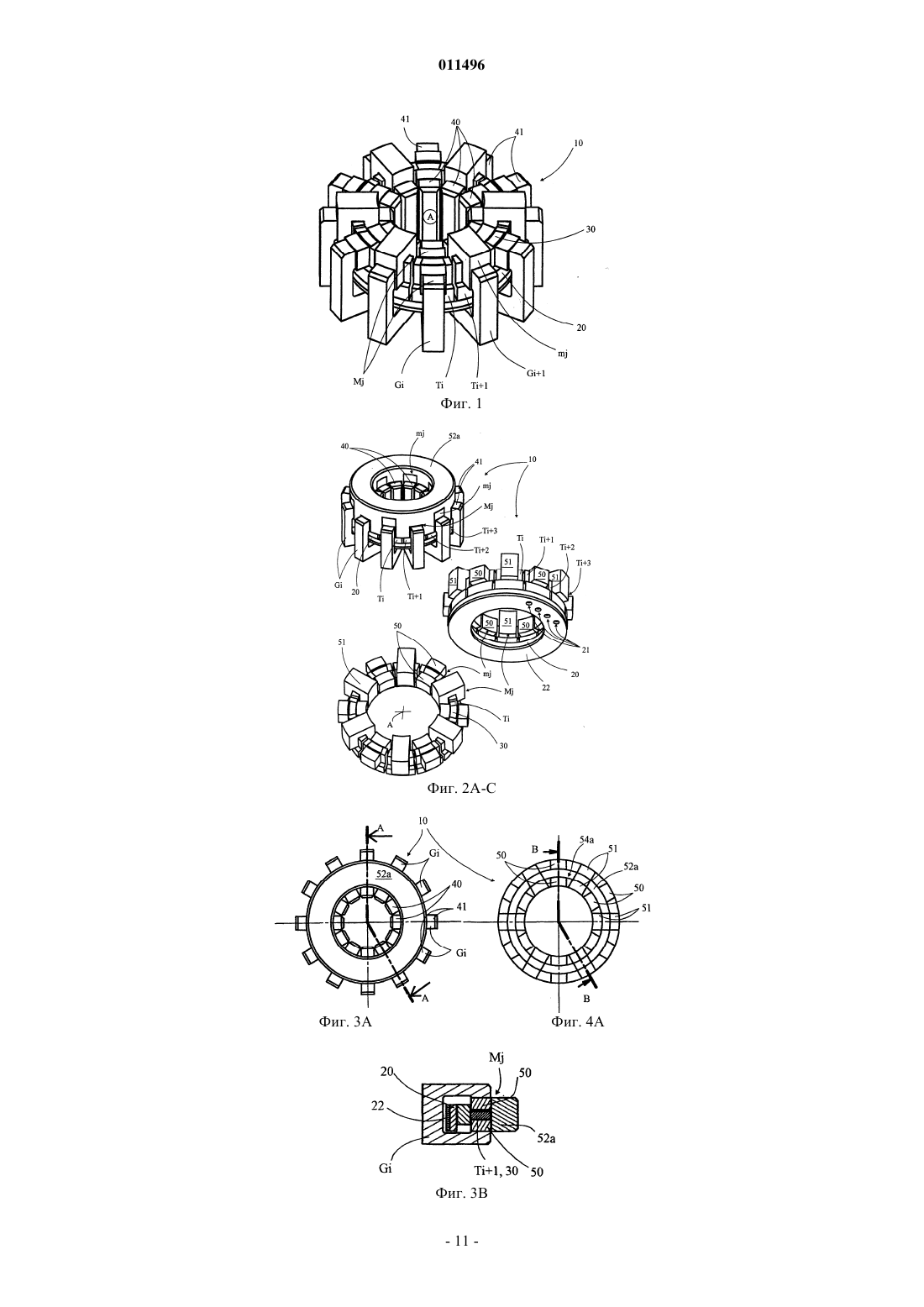

011496 Настоящее изобретение касается генератора тепла (теплогенератора) с магнитно-тепловым материалом, содержащего, по крайней мере, один тепловой элемент (термоэлемент), один магнитный элемент, предназначенный для генерирования магнитного поля, причем термоэлемент расположен напротив магнитного элемента, что позволяет подвергнуть его, по крайней мере, частичному воздействию магнитного поля. Теплогенератор также включает средства магнитной модуляции, расположенные таким образом, чтобы изменять магнитное поле, воздействующее на термоэлемент, и средства сбора, по крайней мере, части калорий, генерируемых термоэлементом, подвергаемым воздействию данного переменного поля. Изобретение также касается процесса генерирования калорий, в течение которого по крайней мере один термоэлемент подвергают воздействию по крайней мере части магнитного поля, генерируемого по крайней мере одним магнитным элементом. Средствами магнитной модуляции модулируют магнитное поле, воздействующее на термоэлемент, и собирают по крайней мере часть калорий, генерируемых термоэлементом, подвергаемым воздействию данного переменного поля. В известных теплогенераторах с магнитно-тепловым материалом используются магнитно-тепловые свойства некоторых материалов, таких как гадолиний или некоторые сплавы, особенностью которых является способность к нагреванию под воздействием магнитного поля и к остыванию до температуры ниже первоначальной вследствие исчезновения магнитного поля или ослабления данного магнитного поля. И в самом деле при проходе перед магнитным полем магнитные моменты магнитно-теплового материала выстраиваются в ряд, тем самым вызывая перераспределение атомов, генерирующих нагревание магнитно-теплового материала. Вне магнитного поля или в случае ослабления магнитного поля процесс начинает идти в противоположном направлении, и магнитно-тепловой материал остывает до температуры ниже первоначальной. Группа американских ученых разработала и построила прототип теплогенератора с магнитнотепловым материалом, состоящий из диска, образованного тепловыми секторами, содержащими магнитно-тепловой материал в форме сплава гадолиния. Данный диск находится в постоянном вращении вокруг своей оси таким образом, что тепловые сектора проходят внутри и снаружи магнитного поля, создаваемого постоянным магнитом, установленным сверху одной части диска. Напротив постоянного магнита диск проходит в блок тепловой передачи, содержащий две цепи охлаждающей жидкости, одна из которых предназначается для транспортировки калорий, а другая - фригорий, генерируемых тепловыми секторами, подвергаемыми поочередно воздействию и отсутствию воздействия магнитного поля. В блоке тепловой передачи оборудованы отверстия, выходящие на вращающийся диск и обеспечивающие контакт охлаждающей жидкости с вращающимися тепловыми секторами. Несмотря на использование вращающихся сочленений, очень сложно обеспечить герметичность между тепловыми секторами и блок тепловой передачи без понижения общего КПД теплогенератора. Кроме того, всякий раз, когда тепловой сектор подвергается воздействию или отсутствию воздействия магнитного поля, а, следовательно, нагревается или охлаждается, необходимо подключать соответствующие входы и выходы к цепи тепла или к цепи холода. Итак, данное устройство является сложным, мало надежным, имеет ограниченный КПД и не может считаться удовлетворительным. В публикации WO-A-03/050456 описывается теплогенератор, почти аналогичный предыдущему, в котором используется два постоянных магнита. Данный теплогенератор включает моноблочный кольцевой кожух, разграничивающий двенадцать тепловых отделений, разделенных прокладками. Каждое из отделений содержит гадолиний в пористой форме. Каждое из отделений снабжено по крайней мере четырьмя отверстиями, в том числе одним входным отверстием и одним выходным отверстием, подсоединенными к цепи тепла, и одним входным отверстием и одним выходным отверстием, подсоединенными к цепи холода. Два постоянных магнита находятся в непрерывном вращении, проходя через различные тепловые отделения и последовательно подвергая их воздействию магнитного поля. Калории и/или фригории, испускаемые тепловыми отделениями, направляются к теплообменникам через цепи тепла и холода охлаждающей жидкости, к которым они подсоединены последовательно через посредство нескольких вращающихся сочленений, вращение которых с помощью одной или нескольких передач синхронизировано с приводным валом, пребывающем в постоянном вращении между двумя магнитами. Таким образом, данный теплогенератор воспроизводит работу жидкого кольца. Для функционирования данного теплогенератора необходимо обеспечивать постоянное, синхронное и точное вращение различных вращающихся сочленений и постоянных магнитов. Императивы коммутации и герметичности, связанные с этим вращением, делают данный теплогенератор технически сложным и дорогим в изготовлении. Кроме того, принцип постоянного функционирования весьма значительно ограничивает перспективы технического развития этого теплогенератора. Данное изобретение преследует цель устранить эти недостатки, предложив теплогенератор с магнитно-тепловым материалом, характеризующийся эффективностью, надежностью, простотой концепции и небольшой стоимостью, потребляющий мало электроэнергии, имеющий хороший КПД, не требующий средств синхронизации перемещений магнитно-тепловых элементов, не требующий альтернативных средств переключения между цепями тепла и холода, описанными в упоминавшемся выше прототипе американских исследователей, позволяющий значительно ограничить перемещения инертных масс для обеспечения изменения магнитного поля, необходимого для получения магнитно-теплового эффекта и-1 011496 пригодный для использования как в крупномасштабных промышленных установках, так и в домашних условиях. С этой целью изобретение описывает теплогенератор с магнитно-тепловым материалом указанного в преамбуле типа, характеризуемый тем, что средства магнитной модуляции включают по крайней мере один элемент магнитной модуляции, обладающий магнитной проводимостью, соединенный со средствами перемещения, оборудованными для поочередного перемещения относительно магнитного элемента и теплового элемента, между активным положением, в котором он приближается к магнитному элементу и тепловому элементу и канализирует по крайней мере часть магнитного поля, предназначенную для получения тепловым элементом, и неактивным положением, в котором он удаляется от магнитного и/или теплового элемента и не оказывает воздействия на эту часть магнитного поля. В качестве элемента магнитной модуляции может использоваться элемент магнитной конвергенции, изготовленный из материала, магнитная проводимость которого выше проводимости окружающей среды, разделяющей магнитный элемент и тепловой элемент. При этом данный элемент магнитной конвергенции выполнен таким образом, чтобы в активном положении способствовать прохождению магнитного поля в направлении теплового элемента, тем самым усиливая пересекающее его магнитное поле. В качестве элемента магнитной модуляции может также использоваться элемент магнитной дивергенции, изготовленный из материала, магнитная проводимость которого выше, чем проводимость теплового элемента. При этом данный элемент магнитной дивергенции имеет, по крайней мере, форму, позволяющую огибать тепловой элемент и выполненную таким образом, чтобы в активном положении отклонять по крайней мере часть магнитного поля теплового элемента, тем самым ослабляя пересекающее его магнитное поле. В более выгодном варианте элемент магнитной модуляции может изготавливаться, по крайней мере, из материалов, выбранных из группы, включающей мягкое железо, ферриты, сплавы железа, хрома,ванадия, композиты, нанокомпозиты, пермаллои. В соответствии с предпочтительным вариантом исполнения теплогенератор содержит по крайней мере один элемент магнитной конвергенции, также именуемый магнитная лупа и по крайней мере один элемент магнитной дивергенции, также именуемый дивергент или тепловой шунт, которые оборудованы таким образом, чтобы поочередно способствовать прохождению магнитного поля в направлении теплового элемента и отклонять магнитное поле от теплового элемента. В активном положении элемент магнитной модуляции более выгодным образом расположен между магнитным элементом и тепловым элементом. Магнитный элемент предпочтительно содержит по крайней мере один положительный магнитный полюс и по крайней мере один отрицательный магнитный полюс. При этом тепловой элемент расположен между магнитными полюсами, а элемент модуляции расположен между магнитными полюсами, по крайней мере, находясь в активном положении. В предпочтительном варианте элемент магнитной конвергенции может состоять из двух пластинок конвергенции, расположенных в активном положении по обеим сторонам теплового элемента, между тепловым элементом и магнитными полюсами, и/или элемент магнитной дивергенции может иметь форму U или С-образную, предназначенную для охватывания, по крайней мере, в активном положении теплового элемента, между тепловым элементом и магнитными полюсами. В соответствии с другим предпочтительным вариантом элемент магнитной дивергенции MJ содержит по крайней мере один контакт, предназначенный для расположения в активном положении по касательной к тепловым элементам Ti и к магнитным полюсам, при этом пространство (зазор), отделяющее тепловой элемент Ti от магнитных полюсов 40, 41, остается свободным. Данное пространство (зазор) может составлять от 0 до 50 мм. Предпочтительнее, чтобы оно составляло менее 1 мм. Магнитный элемент может иметь форму U или С-образную, без ограничения формы, предназначенной для охватывания указанного элемента магнитной модуляции. Средства перемещения могут быть установлены таким образом, чтобы тянуть за собой элемент магнитной модуляции в соответствии по крайней мере с одним из перемещений, выбранным из группы,включающей постоянное вращение, пошаговое вращение, попеременное поворачивание вокруг оси, постоянное перемещение, пошаговое перемещение, попеременное перемещение, комбинацию указанных перемещений. Средства перемещения в предпочтительном варианте подсоединены к средствам приведения в движение, выбранным из группы, включающей мотор, домкрат, пружинный механизм, воздушный генератор, электромагнит, гидрогенератор, механизм, приводимый в движений мускульной силой. Элемент магнитной модуляции в предпочтительном варианте установлен на опоре, соединенной со средствами перемещения и выполненной из магнитно-изолирующего материала, выбранного из группы,включающей, в частности, синтетические материалы, латунь, бронзу, алюминий, керамические материалы. Теплогенератор в предпочтительном варианте содержит по крайней мере один комплекс магнитных-2 011496 элементов, один комплекс тепловых элементов, каждый из которых подвергается воздействию магнитного поля, генерируемого по крайней мере одним из магнитных элементов, один комплекс элементов магнитной модуляции, установленных на опоре, соединенной со средствами перемещения и оборудованной таким образом, чтобы одновременно перемещать элементы магнитной модуляции, чтобы каждый из них попеременно находился в активном и неактивном положении относительно данного теплового элемента и данного магнитного элемента. В соответствии с первым вариантом исполнения опора содержит по крайней мере один почти круглый диск, вращающийся вокруг своей оси, при этом тепловые элементы расположены кольцом, а магнитные элементы образуют по крайней мере одну пару ободков, представляющих собой положительные и отрицательные магнитные полюса. В данной конфигурации диск предпочтительным образом снабжен желобком, определяющим интервал, отделяющий пластинки конвергенции элементов магнитной конвергенции друг от друга и/или от отверстия в форме U или С-образной элементов магнитной конвергенции. Данный желобок может быть расположен аксиально и почти параллельно оси диска или радиально и почти перпендикулярно оси диска. В соответствии со вторым вариантом исполнения опора содержит по крайней мере одну почти прямоугольную мобильную штангу, находящуюся в перемещении. При этом тепловые элементы расположены по по крайней мере на одной линии, расположенной на поперечине, а магнитные элементы образуют по крайней мере одну пару рядов, определяющих положительные и отрицательные магнитные полюса. В данной конфигурации тепловые элементы могут быть расположены на двух практически параллельных линиях, установленных на поперечинах-несущих, связанных между собой и образующих рамку. В более предпочтительном варианте магнитные элементы могут быть образованы единой деталью. Магнитный элемент предпочтительно выбран из группы, включающей магнитный сплав, постоянный магнит, электромагнит, магнит-сверхпроводник, электромагнит-сверхпроводник, сверхпроводник. В соответствии с особым вариантом исполнения магнитный элемент и тепловой элемент жестко закрепляются, а подвижным остается только элемент магнитной модуляции. В предпочтительном варианте средства сбора включают по крайней мере один из элементов, выбранный из группы, включающей транспортную цепь, содержащую охлаждающую жидкость, средства циркуляции данной охлаждающей жидкости, теплообменник. Изобретение также касается процесса генерирования калорий указанного в преамбуле типа, характеризуемого тем, что для изменения магнитного поля, воздействующего на тепловой элемент, используется по крайней мере один элемент магнитной модуляции, обладающий магнитной проводимостью, который перемещается, по крайней мере, между активным положением, в котором он приближается к магнитному элементу и к тепловому элементу, выполненным для направления по крайней мере части магнитного поля, предназначенного для воздействия на тепловой элемент, и неактивным положением, в котором он удаляется от магнитного элемента и/или теплового элемента, выполненного таким образом,чтобы никак не воздействовать на данную часть магнитного поля. В предпочтительном варианте используется по крайней мере один магнитный элемент, определяющий по крайней мере один положительный полюс и один отрицательный полюс, между которыми располагается тепловой элемент. В активном положении элемент магнитной модуляции располагается, по крайней мере, между магнитными полюсами магнитного элемента. Настоящее изобретение и его преимущества станут лучше понятны после нижеследующего описания нескольких вариантов исполнения, которые приводятся в качестве примера и не являются ограничительными. Описания ссылаются на находящиеся в приложении чертежи, в которых фиг. 1 представляет собой вид в перспективе частично собранного теплогенератора, исполненного в соответствии с первым вариантом реализации изобретения,фиг. 2 А-2 С являются почти одинаковыми с предыдущим видами в перспективе, на которых представлены разные стадии сборки теплогенератора,фиг. 3 А представляет собой вид сверху теплогенератора с фиг. 2 А, а фиг. 3 В и 3 С являются видами в соответствии с планом разреза AA фиг. 3 А,фиг. 4 А и 4 В являются, соответственно, видами снизу и в перспективе элемента магнитной модуляции фиг. 3 А, а фиг. 4 С представляет собой вид в разрезе в соответствии с сечением BB фиг. 4 А,фиг. 5 А представляет собой вид, аналогичный фиг. 3 А, теплогенератора изобретения в соответствии со вторым вариантом исполнения, а фиг. 5 В и 5 С являются видами в соответствии с сечением CC фиг. 5 А,фиг. 6 А и 6 В являются, соответственно, видами снизу и в перспективе элемента магнитной модуляции фиг. 5 А, а фиг. 6 С является видом в разрезе в соответствии с сечением DD фиг. 6 А,фиг. 7A-7D являются, соответственно, видами в перспективе, сверху и в разрезе теплогенератора изобретения в соответствии с одним из вариантов исполнения, фиг. 7D является видом в перспективе элемента магнитной модуляции фиг. 7C,фиг. 8 А и 8 В являются, соответственно, видами в разрезе и в перспективе другого варианта реали-3 011496 зации элемента магнитной модуляции,фиг. 9 А и 9 В являются, соответственно, видами сверху и в перспективе третьего варианта исполнения теплогенератора в соответствии с изобретением,фиг. 9 С и 9D являются видами в разрезе устройства фигур генератора с фиг. 9 А по сечениям ЕЕ иFF соответственно, и на фиг. 10 частично представлен четвертый вариант исполнения теплогенератора в соответствии с изобретением. Известные теплогенераторы с магнитно-тепловым материалом содержат тепловые элементы Ti,подвергаемые воздействию магнитного поля, генерируемого магнитными элементами Gi. Тепловые элементы Ti содержат магнитно-тепловой материал, например, такой как гадолиний (GD), сплав гадолиния,содержащий, например, кремний (Si), германий (Ge), железо (Fe), магний (Mg), фосфор (P), мышьяк (As),либо любой другой эквивалентный материал или магнитно-тепловой сплав. В общем плане магнитнотепловой материал может иметь форму блока, пластинки, порошка, агломерата кусочков или любую иную адаптированную форму. Он может быть изготовлен из одного материала или из комбинации нескольких магнитно-тепловых материалов. Магнитные элементы Gi могут включать один или несколько полных, зернистых или пластинчатых магнитов, соединенных с одним или несколькими намагничиваемыми материалами, которые концентрируют и направляют линии магнитного поля постоянного магнита. Намагничиваемые материалы могут содержать железо (Fe), кобальт (Со), ванадий (V), мягкое железо, соединение этих материалов, либо любой иной эквивалентный материал. Разумеется, может использоваться и любой иной эквивалентный тип магнита, например магнитное соединение, электромагнит, магнит-сверхпроводник, электромагнитсверхпроводник, сверхпроводник. Для упрощения изложения далее в описании теплогенератор с магнитно-тепловым материалом в соответствии с изобретением будет именоваться просто генератор. Прежде чем углубляться в конструктивные подробности различных вариантов реализации генератора в соответствии с изобретением ниже со ссылками на весь комплекс фигур объясняется общий принцип его функционирования. Данный генератор 10-14 содержит элементы магнитной модуляции Mj, mj, выполненные из магнитопроводящего материала, такого как, например, мягкое железо, ферриты, железные сплавы, хром, ванадий, композиты, нано-композиты, пермаллои или любой иной материал, обладающий аналогичными свойствами. Каждый элемент магнитной модуляции Mj, mj соединен со средствами перемещения (на рисунке не представлены), что обеспечивает его поочередное перемещение между активным положением и неактивным положением относительно тепловых элементов Ti и магнитных элементов G с целью создания изменения магнитного поля, воздействующего на тепловые элементы Ti. В активном положении каждый элемент магнитной модуляции Mj, mj приближается к магнитному элементу Gi и к тепловому элементу Ti, тем самым способствуя прохождению магнитного поля, излучаемого магнитным элементом Gi, через элемент магнитной модуляции Mj, mj в направлении к тепловому элементу Ti, генерируя увеличение магнитного поля, воздействующего на тепловой элемент Ti. В неактивном положении элемент магнитной модуляции Mj, mj удаляется от магнитного элементаGi и/ или теплового элемента Ti и не оказывает ощутимого воздействие на магнитное поле, излучаемое магнитным элементом Gi, что генерирует ослабление или изменение магнитного поля, воздействующего на тепловой элемент Ti. Само собой разумеется, активное положение элемента магнитной модуляции Mj, mj относительно пары, состоящей из магнитного элемента Gi и теплового элемента Ti, может соответствовать неактивному положению того же элемента магнитной модуляции Mj, mj относительно пары, состоящей из магнитного элемента Gi+1 и теплового элемента Ti+1, например, если последняя пара элементов примыкает к предыдущей. Элементами магнитной модуляции могут быть элементы магнитной конвергенции Mj, выполненные из материала, магнитная проводимость которого выше проводимости, существующей между магнитными элементами Gi и тепловыми элементами Ti, то есть, например, выше магнитной проводимости воздуха. В активном положении эти элементы магнитной конвергенции Mj способствуют прохождению магнитного поля сначала через них самих, затем через расположенные напротив тепловые элементы Ti. Таким образом, когда элемент магнитной конвергенции Mj приближается к паре, состоящей из магнитного элемента Gi и теплового элемента Ti, то есть находится в активном положении, тепловой элемент Ti подвергается воздействию магнитного поля более сильного относительно поля, которое воздействует на него, когда элемент магнитной конвергенции Mj удаляется от пары, состоящей из магнитного элементаGi и теплового элемента Ti, то есть находится в неактивном положении. Элементами магнитной модуляции могут быть элементы магнитной дивергенции mj, выполненные из материала, обладающего большей магнитной проводимостью, чем тепловые элементы Ti, и имеющие форму, позволяющую каждому из них огибать тепловой элемент Ti. В активном положении данные элементы магнитной дивергенции mj способствуют прохождению магнитного поля через них самих, при этом магнитное поле огибает тепловой элемент Ti, расположенный напротив. Таким образом, когда эле-4 011496 мент магнитной дивергенции mj приближается к паре, состоящей из магнитного элемента Gi и теплового элемента Ti, то есть находится в активном положении, тепловой элемент Ti подвергается воздействию поля практически нулевой силы или, по крайней мере, слабее того, которое воздействует на него, когда элемент магнитной дивергенции mj удаляется от пары, состоящей из магнитного элемента Gi и теплового элемента Ti, то есть находится в неактивном положении. Как будет подробно описано ниже, само собой разумеется, имеется возможность сочетать эффективность двух типов элементов магнитной модуляции Mj, mj, используя для каждой пары, состоящей из магнитного элемента Gi и теплового элемента Ti, поочередно один элемент магнитной дивергенции mj и один элемент магнитной конвергенции Mj. Как показано на фиг. 1-6, в соответствии с первым вариантом исполнения, генератор 10-11 содержит комплекс из двенадцати тепловых элементов Ti, расположенных по окружности с центром в А на сопрягающей пластине (пластине-интерфейсе) 20 кольцеобразной формы, собразованием теплового кольца. Каждый тепловой элемент Ti содержит блок магнитно-теплового материала 30 и два пересекающих его канала (на рисунке не представлены), имеющих входные отверстия тепла и холода и выходные отверстия тепла и холода. Данные каналы предназначены для поочередного приема охлаждающей жидкости для нагревания и охлаждающей жидкости для охлаждения. Сопрягающая пластина 20 изготавливается из изолирующего материала, устойчивого к механическому и термическому воздействию, например из композитного материала, синтетического материала или любого иного эквивалентного материала. Герметичность обеспечивается герметизирующей пластиной 22, изготовленной из материала, устойчивого к механическому и термическому воздействию, например, из композитного материала, синтетического материала или любого иного эквивалентного материала. В ней находятся четыре отверстия 21, в том числе впускное отверстие цепи холода, выпускное отверстие цепи холода, впускное отверстие цепи тепла и выпускное отверстие цепи тепла. С помощью традиционных средств соединения и распределения (на рисунке не представлены) данные отверстия подсоединяются к внешней цепи тепла и к внешней цепи холода (на рисунке не представлены). Поскольку тепловые элементы Ti неподвижны, подсоединение внешних цепей холода и тепла к впускным и выпускным отверстиям 21 осуществляется с помощью простых гидравлических соединений, скоростных или простых. Внешние цепи тепла и холода могут, например, быть образованы жесткими, полужесткими или гибкими каналами, в которых циркулирует охлаждающая жидкость и каждый из которых подключен к одному или нескольким теплообменникам (на рисунке не представлены), или изготавливаться с помощью любых других эквивалентных средств, обеспечивающих сбор калорий и фригорий. Как будет описано ниже, данный теплообменник 10-11 таким образом позволяет одновременно собирать калории и фригории, испускаемые тепловыми элементами Ti теплового кольца. Циркуляция охлаждающих жидкостей может обеспечиваться, например, средствами принудительной или свободной циркуляции (на рисунке не представлены), такими как, например, насос или любое иное эквивалентное средство. Используемые охлаждающие жидкости выбираются, в частности, в зависимости от желаемого температурного диапазона. Например, для получения плюсовой температуры используется чистая вода, а для получения минусовой температуры - вода с добавками антифриза. Для получения очень низких температур в качестве охлаждающей жидкости может использоваться такой газ,как гелий. Впускные и выпускные отверстия 21 каждой из цепей тепла и холода соединены между собой горячими и холодными трубопроводами (на чертеже не представлены), интегрированными в пластинуинтерфейс 20, заканчивающимися напротив впускных и выпускных отверстий тепловых элементов Ti соответственно. Таким образом, горячий трубопровод связывает впускные и выпускные отверстия цепи тепла с впускными и выпускными отверстиями тепла. Аналогичным образом, холодный трубопровод связывает впускные и выпускные отверстия цепи холода с впускными и выпускными отверстиями холода. Данные трубопроводы могут соединять тепловые элементы Ti параллельно или последовательно. Они могут быть выполнены, например, методом металлообработки или формовки. Генератор 10-11 содержит двенадцать магнитных элементов Gi, каждый из которых имеет форму в виде U или С и образует положительный магнитный полюс 40 и отрицательный магнитный полюс 41. Данные магнитные элементы Gi расположены на расстоянии от концентрического круга с центром А таким образом, чтобы оседлывать тепловые элементы Ti теплового кольца. Разумеется, магнитные элементы Gi могут иметь любую иную подходящую форму. Как показано на фиг. 1-4 С, отверстия в форме U или С магнитных элементов Gi ориентированы в осевом направлении, почти параллельно оси круга, проходящего через А и образуемого магнитными элементами Gi, чтобы образовывать относительно теплового кольца внешний магнитный обод, например отрицательный, и внутренний магнитный обод, например положительный, или наоборот, или комбинацию пар положительных и отрицательных полюсов, расположенных без какого-либо порядка. Таким образом, каждый тепловой элемент Ti располагается между положительным магнитным полюсом 40 и отрицательным магнитным полюсом 41. Средства магнитной модуляции включают шесть элементов магнитной конвергенции Mj и шесть-5 011496 элементов магнитной дивергенции mj, расположенных вокруг центра А поочередно и установленных на опоре 52 а. Элементы магнитной конвергенции Mj включают две пластины конвергенции 50, расположенные друг напротив друга и разделенные достаточным интервалом для прохождения теплового элемента Ti без контакта между данными тепловыми элементами Ti и обрамляющими их магнитными полюсами 40, 41. Каждый из элементов магнитной дивергенции mj образует форму 51 в виде U или С, седлающую некоторые из тепловых элементов Ti между тепловыми элементами Ti и обрамляющими их магнитными полюсами 40, 41. В данном примере элементы магнитной конвергенции Mj и магнитной дивергенции mj расположены поочередно на опоре 52 а. Таким образом, в данном положении элементы магнитной конвергенции Mj находятся в непосредственной близости от одного из двух тепловых элементов Ti, Ti+2, а элементы магнитной дивергенции mj находятся в непосредственной близости от одного из двух тепловых элементовTi, Ti+3. Опора состоит из почти круглой пластины 52 а, расположенной коаксиально к магнитным ободкам и тепловому кольцу. Пластины конвергенции 50 и формы дивергенции 51 в виде U или С интегрированы в пластину 52, в которой для этой цели предусмотрены гнезда 53 а (см. фиг. 4 В, 4C) и паз 54 а (см. фиг. 4 А, 4 В), образующий интервалы, в которых свободно и не входя в контакт перемещаются тепловые элементы Ti. Данная пластина 52 а выполнена из магнитоизолирующего материала, такого как, например,синтетические материалы, латунь, бронза, алюминий, керамика и т.д. Оно подсоединено к средствам перемещения (на чертеже не представлены), которые обеспечивают его вращение вокруг своей оси, проходящей через А. Средства перемещения могут, например, быть подключены к средствам приведения в движение, таким как мотор, домкрат, пружинный механизм, воздушный генератор, электромагнит, гидрогенератор или к любому иному подходящему приводному устройству. Они обеспечивают перемещение пластины 52 а, в виде, например, постоянного вращения, пошагового вращения, поочередного вращения вокруг оси или в любом сочетании этих перемещений. Работа генератора 10 может быть разделена на два этапа, осуществляемых постоянным, пошаговым или поочередным образом, в зависимости от используемых средств перемещения. Ниже в качестве примера эти два этапа описываются последовательно. Разумеется, переход от одного этапа к другому может быть поступательным. Принимается как данность, что магнитные элементы Gi постоянно излучают магнитное поле. На первом этапе и одновременным образом: 1) Элементы магнитной конвергенции Mj, расположенные между каждым тепловым элементом Ti,Ti+2 и соответствующими магнитными элементами Gi, концентрируют линии магнитных полей, генерируемых данными магнитными элементами Gi, чтобы облегчить их прохождение через самих себя и через тепловые элементы Ti, Ti+2. Таким образом, элементы магнитной конвергенции Mj находятся в активном положении относительно тепловых элементов Ti, Ti+2, которые подвергаются воздействию магнитного поля, более сильному по сравнению с воздействием, которому бы они подвергались в отсутствие данных элементов магнитной конвергенции Mj. Вместе с тем, те же самые элементы магнитной конвергенции Mj находятся в неактивном положении относительно смежных тепловых элементов Тi+1 и Тi+3 и никак не влияют на воздействующие на них магнитные поля. Под воздействием усиления магнитного поля тепловые элементы Ti, Ti+2 нагреваются и передают свои калории теплой жидкости цепи тепла,подключенной к теплообменнику. 2) Элементы магнитной дивергенции mj, расположенные между каждым тепловым элементом Ti+1,Ti+3 и соответствующими магнитными элементами Gi, отклоняют и пропускают по длине своей формы в виде U или С линии магнитных полей, генерируемых данными магнитными элементами Gi, которые огибают тепловые элементы Ti+1, Ti+3. Таким образом, элементы магнитной дивергенции mj находятся в активном положении относительно тепловых элементов Ti+1, Ti+3, которые не испытывают практически никакого воздействия магнитного поля или во всяком случае подвергаются значительно более слабому воздействию в сравнении с тем, которому они бы подвергались в отсутствие элементов магнитной дивергенции mj. Вместе с тем, те же самые элементы магнитной дивергенции mj находятся в неактивном положении относительно смежных тепловых элементов Ti, Ti+2 и никак не влияют на воздействующие на их магнитные поля. Тепловые элементы Ti, Ti+2, подвергаемые воздействию ослабления магнитного поля, остывают и передают свои фригории холодной жидкости цепи холода, подключенной к теплообменнику. Таким образом, одновременно обеспечивается магнитная конвергенция к тепловым элементам Ti, Ti+2, которые нагреваются через посредство элементов магнитной конвергенции Mj, и магнитная дивергенция относительно тепловых элементов Ti+1, Ti+3, которые охлаждаются. Для перехода от первого ко второму этапу средства перемещения передвигают пластину 52 а на шаг,соответствующий межосевому расстоянию, разделяющему два смежных тепловых элемента Ti, Ti+2,чтобы расположить элементы магнитной конвергенции Mj между тепловыми элементами Ti+1, Ti+3 и соответствующими магнитными элементами Gi, и-6 011496 элементы магнитной дивергенции mj между тепловыми элементами T, Ti+2 и соответствующими магнитными элементами Gi. Подвергаясь воздействию усиливающегося магнитного поля, тепловые элементы Ti+1, Ti+3 нагреваются и передаю свои калории, а тепловые элементы Ti, Ti+2 под действием ослабления магнитного поля охлаждаются и передают свои фригории. Затем от второго этапа переходим к новому этапу вращением пластины 52 а и так далее, причем каждый тепловой элемент ti, Ti+1, Ti+2, Ti+3 поочередно подвергается усилению и ослаблению магнитного поля, порождая изменения магнитного поля, способствующие производству фригорий и/или калорий. Как показано на фиг. 5 и 6, генератор 11 отличается от предыдущего тем обстоятельством, что средства магнитной модуляции включают шесть элементов магнитной конвергенции Mj, но не имеют элементов магнитной дивергенции. Расположение элементов магнитной конвергенции Mj почти идентично предыдущему примеру, а пластина 52 а находится между элементами магнитной конвергенции Mj. Данный генератор 11 функционирует почти аналогично предыдущему генератору 10. Один из двух тепловых элементов Ti, Ti+2 через посредство элемента магнитной конвергенции Mj подвергается усилению магнитного поля. Остальные тепловые элементы (на чертеже не представлены) подвергаются ослаблению магнитного поля, поскольку последнее диффузно и стеснено формой U пластины 52b, ветви 55 которой (см. фиг. 6 А, 6 В и 6C), изготовленные из магнитного изолирующего или нейтрального материала, располагаются между магнитными элементами Gi и тепловыми элементами Ti. Как показано на фиг. 7 и 8, генераторы 12 почти идентичны предыдущим. Они отличаются от них в том числе тем обстоятельством, что имеют восемь магнитных элементов Gi и восемь тепловых элементов Ti. Кроме того, отверстия магнитных элементов Gi в форме U или С расположены радиально и почти перпендикулярно оси, проходящей через А, и образуют два магнитных обода почти равного диаметра и центра А. Пазы 54c-d пластины 52c-d также предусмотрены радиальными. Данные генераторы 12 функционируют почти аналогично предыдущим генераторам. В примере, проиллюстрированном фиг. 7A-7D, средства магнитной модуляции содержат четыре элемента магнитной конвергенции Mj и четыре элемента магнитной дивергенции mj, расположенные поочередно и установленные на пластине 52 с. В примере, проиллюстрированном фиг. 8 А и 8 В, средства магнитной модуляции содержат четыре элемента магнитной конвергенции Mj, но не имеют элементов магнитной дивергенции. Элементы магнитной конвергенции Mj содержат формы в виде U или С, ветви которых образуют пластинку конвергенции 51, расположенные почти идентично предыдущему примеры, при этом пластина 52d располагается между этими элементами магнитной конвергенции Mj, на пути магнитного поля. На фиг. 9A-9D проиллюстрирован другой вариант исполнения генератора 14 в соответствии с изобретением. Данный генератор 14 содержит десять тепловых элементов Ti, расположенных в два ряда и установленных на поперечинах 70, связанных между собой и образующих рамку 72. Данная рамка 72 имеет впускные и выпускные отверстия 71 цепей холода и тепла, соединенные описанным выше способом с помощью не представленных на рисунке трубопроводов. Данный генератор 14 содержит три элемента магнитной модуляции Mj, установленные на опоре,содержащей почти прямоугольную штангу 52 е, расположенную между рядами тепловых элементов Ti. Данная штанга 52 е изготавливается из материала, устойчивого к механическому и термическому воздействию, например из композитного материала, синтетического материала или любого другого эквивалентного материала. Элементы магнитной модуляции Mj располагаются с одной и с другой стороны на штанге 52 е таким образом, чтобы седлать одну из двух пар тепловых элементов Ti, Ti+2 или Ti+1,Ti+3. В данном примере элементами магнитной модуляции являются элементы магнитной конвергенцииMj. Разумеется, вполне возможно изготовить почти аналогичный генератор, содержащий элементы магнитной дивергенции. Штанга 52 е подсоединена к средствам перемещения, обеспечивающим ее поступательное движение, а, следовательно, и перемещение элементов магнитной конвергенции Mj относительно тепловых элементов Ti. Данное поступательное движение может быть постоянным, пошаговым, поочередным. Генератор 14 содержит десять магнитных элементов Gi в форме U, С или аналогичный, расположенных ровными рядами. Каждый из рядов образует положительные магнитные полюса 40 и отрицательные магнитные полюса 41 (см. фиг. 9 С и 9D), седлающие сверху тепловые элементы Ti, но не элементы магнитной конвергенции Mj. Данный генератор функционирует почти идентично генератору 11, изображенному на фиг. 6 и 8. Тем не менее, он отличается от него тем обстоятельством, что между двумя элементами магнитной конвергенции Mj магнитное поле останавливается и ограничивается не штангой 52 е, как это происходит в случае с пластиной 52b, 52d, а просто самим воздухом и/или окружающей средой, присутствующей между магнитными элементами Gi и тепловыми элементами Ti. Таким образом, изменение магнитного поля достигается благодаря разнице магнитной проводимости между воздухом и/или окружающей средой и магнитно проводящим материалом элементов магнитной конвергенции Mj.-7 011496 В описанных примерах магнитные элементы Gi и тепловые элементы Ti закреплены неподвижно. Разумеется, если это необходимо для общего функционирования установки, те и/или иные из данных элементов могут быть предусмотрены мобильными. В соответствии с не представленным вариантом исполнения, магнитные элементы могут быть образованы одной сплошной деталью. В случае с круговыми генераторами можно использовать внешний и внутренний обод из сплошных деталей и/или с меньшей втулкой. В соответствии с другим вариантом исполнения, представленным на фиг. 10, элементы магнитной модуляции расположены тангенциально к магнитным элементам и тепловым элементам и не настроены относительно друг друга. В данном примере генератор 13 содержит элементы магнитной дивергенцииmj, установленные на диске 52f оси А, вращающейся вокруг своей оси, и альтернирующие со сплошными зонами диска 52f. Каждый элемент магнитной дивергенции mj содержит по крайней мере один контакт 500, оборудованный формами, дополняющие формы теплового элемента Ti и магнитных полюсов 40, 41. Таким образом, в активном положении он располагается между магнитными полюсами 40, 41, но при этом не находится между магнитными полюсами 40, 41 и тепловым элементом Ti. В активном положении тепловой элемент Ti располагается тангенциально к тепловым элементам Ti и магнитным полюсам 40, 41. Тепловые элементы отделены от магнитных полюсов 40, 41 междужелезным пространствомE, которое может составлять от 0 до 50 мм, но в предпочтительном варианте должно быть меньше 1 мм. Данное междужелезное пространство E остается свободным как в активном, так и в неактивном положении, обеспечивая прохождение магнитного поля между магнитными полюсами 40, 41 и тепловым элементом Ti. Данный генератор 13 работает почти аналогично описанному выше генератору 11, лишь с той разницей, что в нем используются элементы магнитной дивергенции mj, а не элементы магнитной конвергенции. В неактивном положении элемент магнитной дивергенции mj удаляется от теплового элементаTi и от магнитных полюсов 40, 41. Как следствие, магнитное поле свободно проходит через тепловой элемент Ti, который нагревается. В активном положении элемент магнитной дивергенции mj располагается тангенциально по отношению к тепловому элементу Ti и к магнитным полюсам 40, 41. Поскольку магнитная проводимость элемента магнитной дивергенции mj выше проводимости воздуха или среды междужелезного пространства E, магнитное поле отклоняется в сторону от теплового элемента Ti, который охлаждается. Данный тепловой генератор 10-14 может быть соединен с другими аналогичными или отличными генераторами последовательно, параллельно или в последовательно-параллельном сочетании, что позволить увеличить термические мощности установки, при этом не усложняя ни ее функционирование, ни архитектуру, поскольку обеспечить перемещения элементов магнитной модуляции технически достаточно просто. Каждый генератор 10-14 может содержать неограниченное число тепловых элементов, магнитных элементов и/или элементов магнитной модуляции, отличных от описанных. Данный генератор 10-14 также позволяет простым образом производить фригории и/или калории,поскольку перемещаться должны только элементы магнитной модуляции. Данные фригории и калории могут использоваться для нагревания, охлаждения, кондиционирования помещения, аппарата, места как в промышленном масштабе, так и в домашних условиях. Особая конструкция данного генератора 10-14 позволяет забыть о любых проблемах с герметичностью тепловых цепей и значительно уменьшить количество инертных масс, которые перемещаются для изменения силы магнитного поля, необходимого для достижения магнитно-теплового эффекта. В описанных примерах окружающей средой является воздух. Разумеется, генератор 10-14 может использоваться в любом другом адаптированном типе окружающей среды. Также возможно использовать генератор 10-14, который содержит специфическую внутреннюю среду, например газ, но сам располагается в иной внешней окружающей среде, например в другом газе или в другой жидкости. В таком случае две окружающие среды могут быть изолированы друг от друга, например, картером. Из данного описания с очевидностью следует, что генератор 10-14 в соответствии с изобретением позволяет достигнуть поставленных целей, предлагая генератор 10-14, характеризующийся эффективностью, простотой исполнения, легкостью в управлении и обслуживании, а, следовательно, менее затратный в исполнении и использовании по сравнению с традиционными генераторами. Кроме того, он позволяет значительно уменьшить количество инертных масс, которые перемещаются для изменения силы магнитного поля, необходимого для достижения магнитно-теплового эффекта. Настоящее изобретение не ограничивается описанными примерами исполнения, но распространяется на любые модификации и варианты, очевидные для специалистов в данной области, при этом оставаясь в пределах области защиты, очерченных в находящихся в приложении патентных формулах изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Генератор тепла (10-14), содержащий по крайней мере один тепловой элемент (Ti), выполненный из магнитно-теплового материала, по крайней мере один магнитный элемент (Gi) для создания магнит-8 011496 ного поля, причем указанный тепловой элемент (Ti) расположен напротив указанного магнитного элемента (Gi), чтобы подвергаться, по крайней мере, частичному воздействию указанного магнитного поля,средства магнитной модуляции (Mj, mj), выполненные таким образом, чтобы изменять напряженность магнитного поля, воздействующего на тепловой элемент (Ti), и средства отвода по крайней мере части тепловой энергии, генерируемой тепловым элементом (Ti) в изменяющемся магнитном поле, характеризующийся тем, что средства магнитной модуляции включают по крайней мере один элемент магнитной модуляции (Mj, mj), обладающий магнитной проводимостью, и средства перемещения, выполненные таким образом, чтобы поочередно перемещать по крайней мере один элемент магнитной модуляции относительно магнитного элемента (Gi) и теплового элемента (Ti), между активным положением, в котором он приближается к указанному магнитному элементу (Gi) и к указанному тепловому элементу (Ti),тем самым концентрируя по крайней мере часть магнитного поля, воздействующего на тепловой элемент(Ti), и неактивным положением, в котором элемент магнитной модуляции (Mj, mj) удаляется от магнитного элемента (Gi) и/или от теплового элемента (Ti), тем самым не оказывая никакого влияния на магнитное поле. 2. Тепловой генератор (10, 11, 12, 14) по п.1, характеризующийся тем, что элемент магнитной модуляции является элементом магнитной конвергенции (Mj), выполненным из материала, имеющего магнитную проводимость выше магнитной проводимости окружающей среды, разделяющей магнитный элемент (Gi) и тепловой элемент (Ti), и тем, что элемент магнитной конвергенции (Mj) расположен таким образом, чтобы находясь в активном положении, способствовать прохождению магнитного поля в направлении теплового элемента (Ti), тем самым увеличивая воздействующее на него магнитное поле. 3. Тепловой генератор (10, 11, 12, 14) по п.1, характеризующийся тем, что указанный элемент магнитной модуляции является элементом магнитной дивергенции (mj), выполненным из материала, имеющего магнитную проводимость выше магнитной проводимости теплового элемента (Ti), и тем, что элемент магнитной конвергенции (mj) выполнен таким образом, чтобы находясь в активном положении,отклонять по крайней мере часть указанного магнитного поля теплового элемента (Ti), тем самым уменьшая воздействующее на него магнитное поле. 4. Тепловой генератор (10-14) по п.1, характеризующийся тем, что элемент магнитной модуляции(Mj, mj) предпочтительно изготовлен по крайней мере из одного материала, выбранного из группы,включающей мягкое железо, ферриты, железные сплавы, хром, ванадий, композиты, нанокомпозиты,пермаллои. 5. Тепловой генератор (10, 12) по пп.2 и 3, характеризующийся тем, что он включает по крайней мере один элемент магнитной конвергенции (Mj) и по крайней мере один элемент магнитной дивергенции (mj), выполненные таким образом, чтобы поочередно способствовать прохождению магнитного поля в направлении теплового элемента (Ti) и отклонять магнитное поле от теплового элемента (Ti). 6. Тепловой генератор (10, 11, 12, 14) по п.1, характеризующийся тем, что, по крайней мере, в активном положении элемент магнитной модуляции (Mj, mj) расположен между магнитным элементом(Gi) и тепловым элементом (Ti). 7. Тепловой генератор (10-14) по п.1, характеризующийся тем, что магнитный элемент (Gi) содержит по крайней мере один положительный магнитный полюс (40) и по крайней мере один отрицательный магнитный полюс (41), а также тем, что тепловой элемент (Ti) расположен между магнитными полюсами (40, 41) и тем, что, по крайней мере, в активном положении элемент магнитной модуляции (Mj,mj) расположен, по крайней мере, между магнитными полюсами (40,41). 8. Тепловой генератор (10, 11, 12, 14) по пп.2, 6 и 7, характеризующийся тем, что элемент магнитной конвергенции (Mj) содержит две пластины конвергенции (50), которые в активном положении расположены с одной и с другой стороны теплового элемента (Ti), между тепловым элементом (Ti) и магнитными полюсами (40, 41). 9. Тепловой генератор (10, 12, 14) по пп.3, 6 и 7, характеризующийся тем, что элемент магнитной дивергенции (mj) имеет форму (51) U или С-образную без ограничения формы, которая предназначена для охватывания, по крайней мере, в активном положении теплового элемента (Ti), между тепловым элементом (Ti) и магнитными полюсами (40, 41). 10. Тепловой генератор (13) по пп.3 и 7, характеризующийся тем, что элемент магнитной дивергенции (mj) имеет по крайней мере один контакт (500), который в активном положении расположен тангенциально к тепловым элементам (Ti) и к магнитным полюсам (40, 41), при этом зазор (E), отделяющий тепловой элемент (Ti) от магнитных полюсов (40, 41), остается свободным. 11. Тепловой генератор (13) по п.10, характеризующийся тем, что зазор (E) составляет от 0 до 50 мм и предпочтительно меньше 1 мм. 12. Тепловой генератор (10-14) по п.8 или 9, характеризующийся тем, что магнитный элемент (Gi) имеет форму U или С-образную без ограничения формы, предназначенную для охватывания указанного элемента магнитной модуляции (Mj, mj). 13. Тепловой генератор (10-14) по п.1, характеризующийся тем, что средства перемещения выполнены с возможностью приведения в движение указанного элемента магнитной модуляции (Mj, mj) в соответствии с одним из перемещений, выбранных из группы, включающей, по крайней мере, постоянное-9 011496 вращение, пошаговое вращение, поочередное вращение вокруг оси, постоянное поступательное движение, пошаговое поступательное движение, сочетание вышеупомянутых перемещений. 14. Тепловой генератор (10-14) по п.11, характеризующийся тем, что средства перемещения связаны со средствами приведения в движение, выбранными из группы, включающей мотор, домкрат, пружинный механизм, воздушный генератор, электромагнит, гидрогенератор, механизм мускульной силы. 15. Тепловой генератор (10-14) по п.1, характеризующийся тем, что элемент магнитной модуляции(Mj, mj) установлен на опоре (52a-f), соединенной с указанными средствами перемещения и изготовленной из магнитно-изолирующего материала, выбранного из группы, включающей синтетические материалы, латунь, бронзу, алюминий, керамические материалы. 16. Тепловой генератор (10-14) по п.14, характеризующийся тем, что он содержит по крайней мере один комплекс магнитных элементов (Gi), один комплекс тепловых элементов (Ti), каждый из которых подвергается воздействию магнитного поля, генерируемого, по крайней мере, указанными магнитными элементами (Gi), один комплекс элементов магнитной модуляции (Mj, mj), которые установлены на опоре (52a-f), соединенной со средствами перемещения и выполненной таким образом, чтобы одновременно перемещались элементы магнитной модуляции (Mj, mj), чтобы каждый из них попеременно находился в активном и неактивном положении относительно данного теплового элемента (Ti) и данного магнитного элемента (Gi). 17. Тепловой генератор (10-13) по пп.7 и 15, характеризующийся тем, что опора содержит по крайней мере один практически круглый диск (52a-d, 52f), установленный с возможностью вращения вокруг своей оси, и тем, что указанные тепловые элементы (Ti) расположены кольцом и тем, что указанные магнитные элементы (Gi) образуют, по крайней мере, пару ободков, образующих положительный (40) и отрицательный (41) магнитные полюса. 18. Тепловой генератор (10-12) по п.17, характеризующийся тем, что диск (52a-d) снабжен кольцевым пазом (54a-d), образующим зазор, отделяющий пластины конвергенции (51) элементов магнитной конвергенции (Mj) друг от друга и/или отверстие формы U или С-образной (51) элементов магнитной дивергенции (mj). 19. Тепловой генератор (10, 11) по п.18, характеризующийся тем, что кольцевой паз (54 а, 54b) расположен аксиально и почти параллельно оси диска (52 а, 52b). 20. Тепловой генератор (12) по п.16, характеризующийся тем, что кольцевой паз (54 с, 54d) расположен радиально и практически перпендикулярно оси указанного диска (52 с, 52d). 21. Тепловой генератор (14) по пп.7 и 15, характеризующийся тем, что опора имеет по крайней мере одну штангу (52 е) практически прямоугольной формы, выполненную с возможностью поступательного движения, и тем, что тепловые элементы (Ti) расположены по крайней мере в одну линию, установленную на поперечной перекладине (70), и тем, что магнитные элементы (Gi) образуют по крайней мере одну пару рядов, образующих положительный (40) и отрицательный (41) магнитные полюса. 22. Тепловой генератор (14) по п.21, характеризующийся тем, что тепловые элементы (Ti) расположены в две практически параллельные линии на двух несущих поперечинах (70), соединенных между собой и образующих рамку (72). 23. Тепловой генератор по п.16, характеризующийся тем, что магнитные элементы представляют собой одну сплошную деталь. 24. Тепловой генератор (10-14) по п.1, характеризующийся тем, что магнитный элемент выбран из группы, включающей магнитное соединение, постоянный магнит, электромагнит, магнитсверхпроводник, электромагнит-сверхпроводник, сверхпроводник. 25. Тепловой генератор (10-14) по п.1, характеризующийся тем, что магнитный элемент (Gi) и тепловой элемент (Ti) закреплены неподвижно, и только элемент магнитной модуляции (Mj, mj) установлен с возможностью передвижения. 26. Тепловой генератор (10-14) по п.1, характеризующийся тем, что средства отвода включают по крайней мере один из элементов, выбранных из группы, включающей транспортную цепь, содержащую охлаждающую жидкость, средства циркуляции данной охлаждающей жидкости, теплообменник. 27. Способ генерирования тепла, включающий воздействие магнитным полем по крайней мере одного магнитного элемента (Gi) на тепловой элемент (Ti), изготовленный из магнитно-теплового материала, в котором используют средства магнитной модуляции (Mj, mj) для модулирования магнитного поля, а по крайней мере часть тепла, генерируемого при этом тепловым элементом (Ti), отводят, при этом используемые средства магнитной модуляции включают по крайней мере один элемент магнитной модуляции (Mj, mj), являющийся магнитным проводником, который перемещают, по крайней мере, между активным положением, ближним к магнитному элементу (Gi) и к тепловому элементу (Ti), таким образом, чтобы концентрировать по крайней мере часть магнитного поля, воздействующего на тепловой элемент (Ti), и неактивным положением, удаленным от магнитного элемента (Gi) и/или от теплового элемента (Ti), таким образом, чтобы не воздействовать на эту часть магнитного поля. 28. Способ по п.27, характеризуемый тем, что тепловой элемент (Ti) расположен между полюсами магнитного элемента, а элемент магнитной модуляции (Mj, mj) в активном положении располагают по крайней мере между одним из магнитных полюсов (40,41) и тепловым элементом (Ti).
