Транспортная система юницкого (варианты) и способ построения транспортной системы

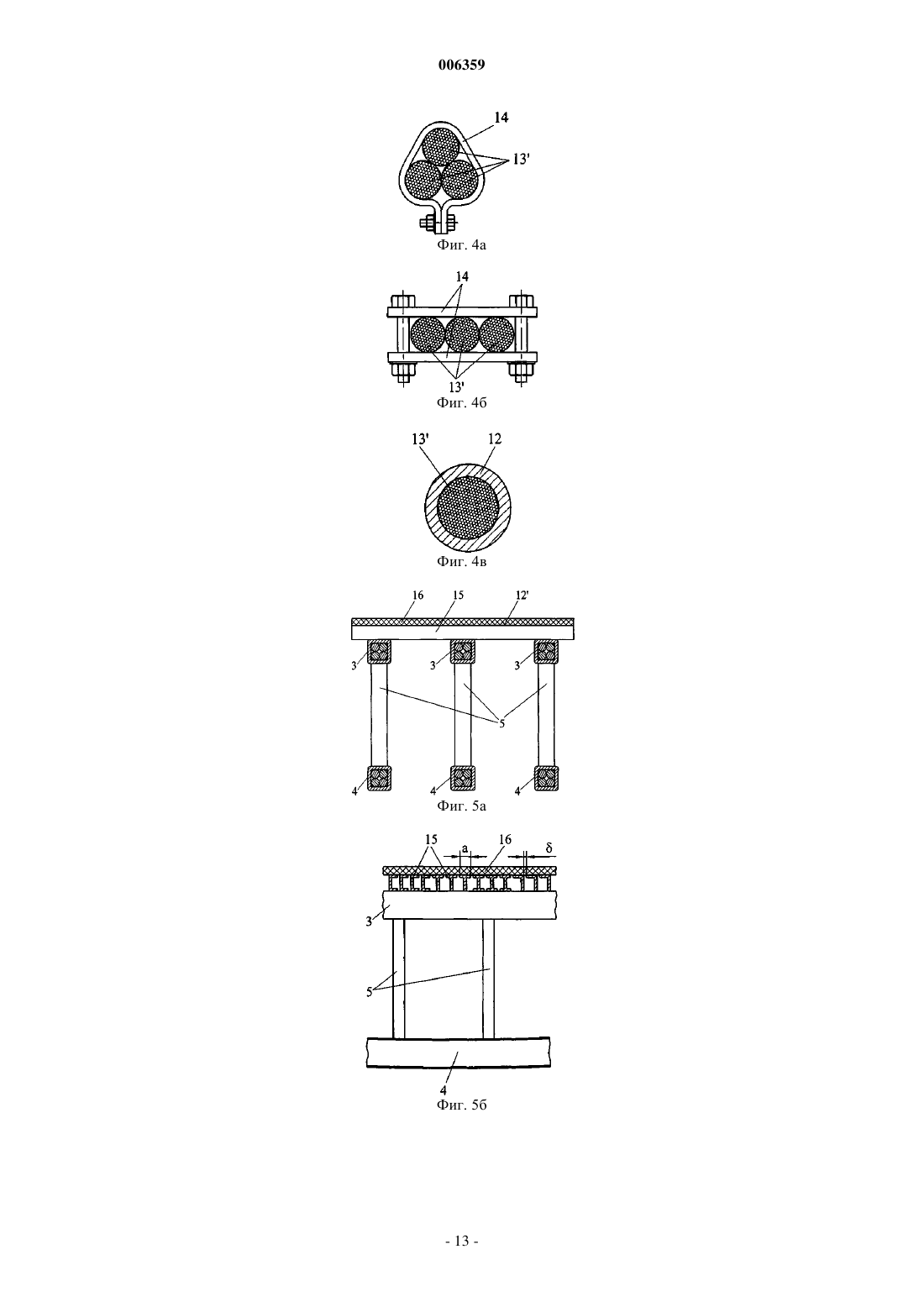

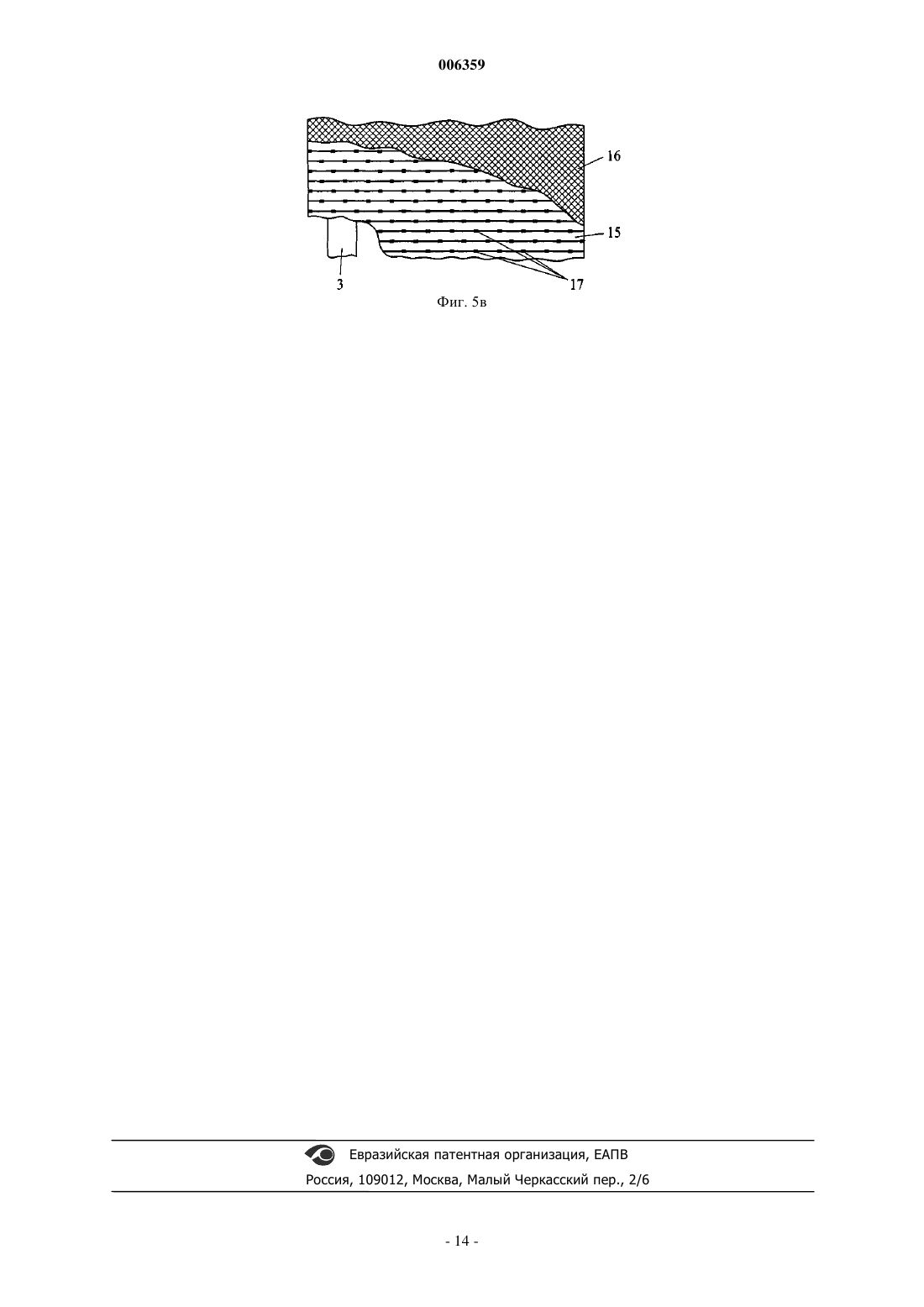

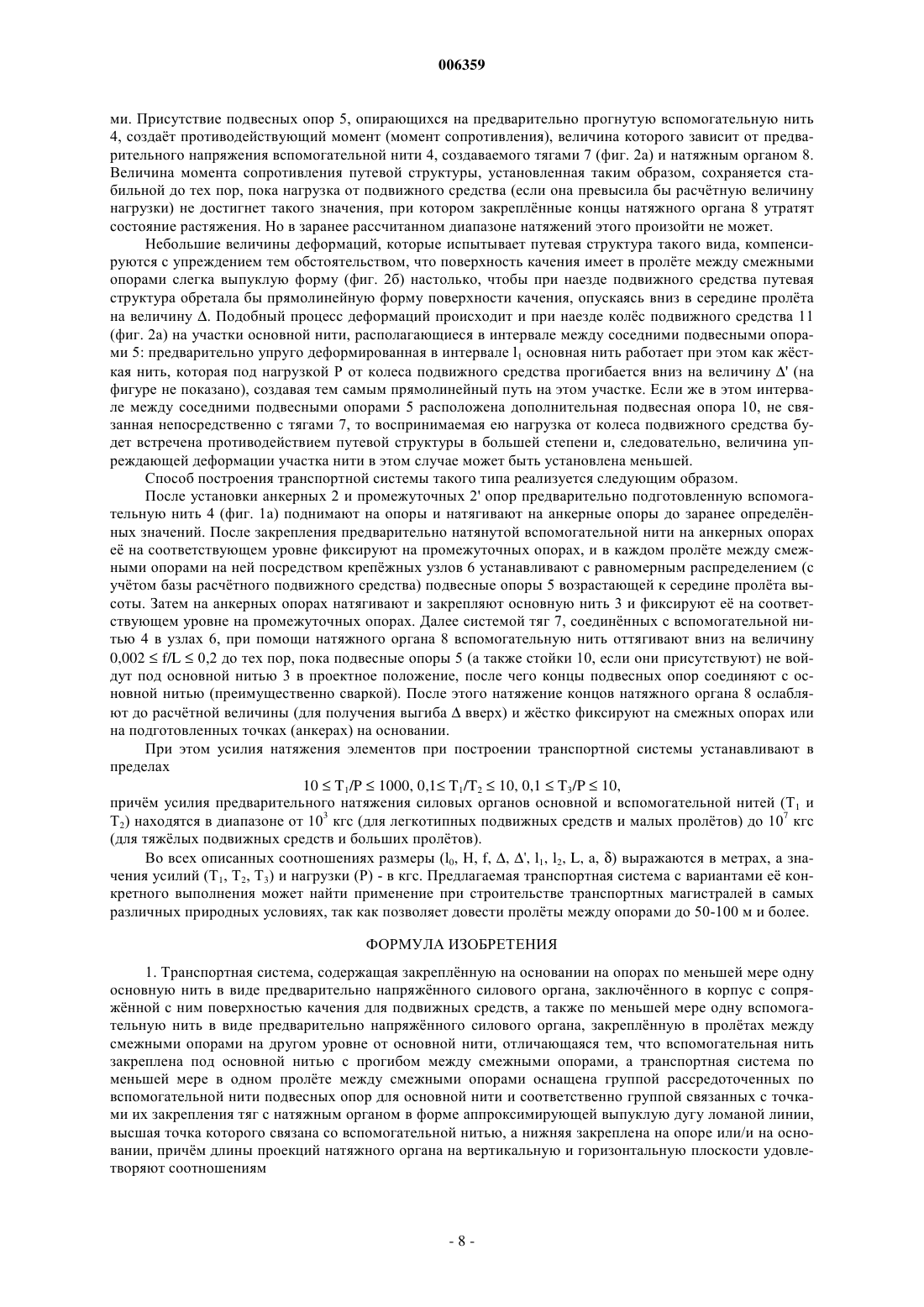

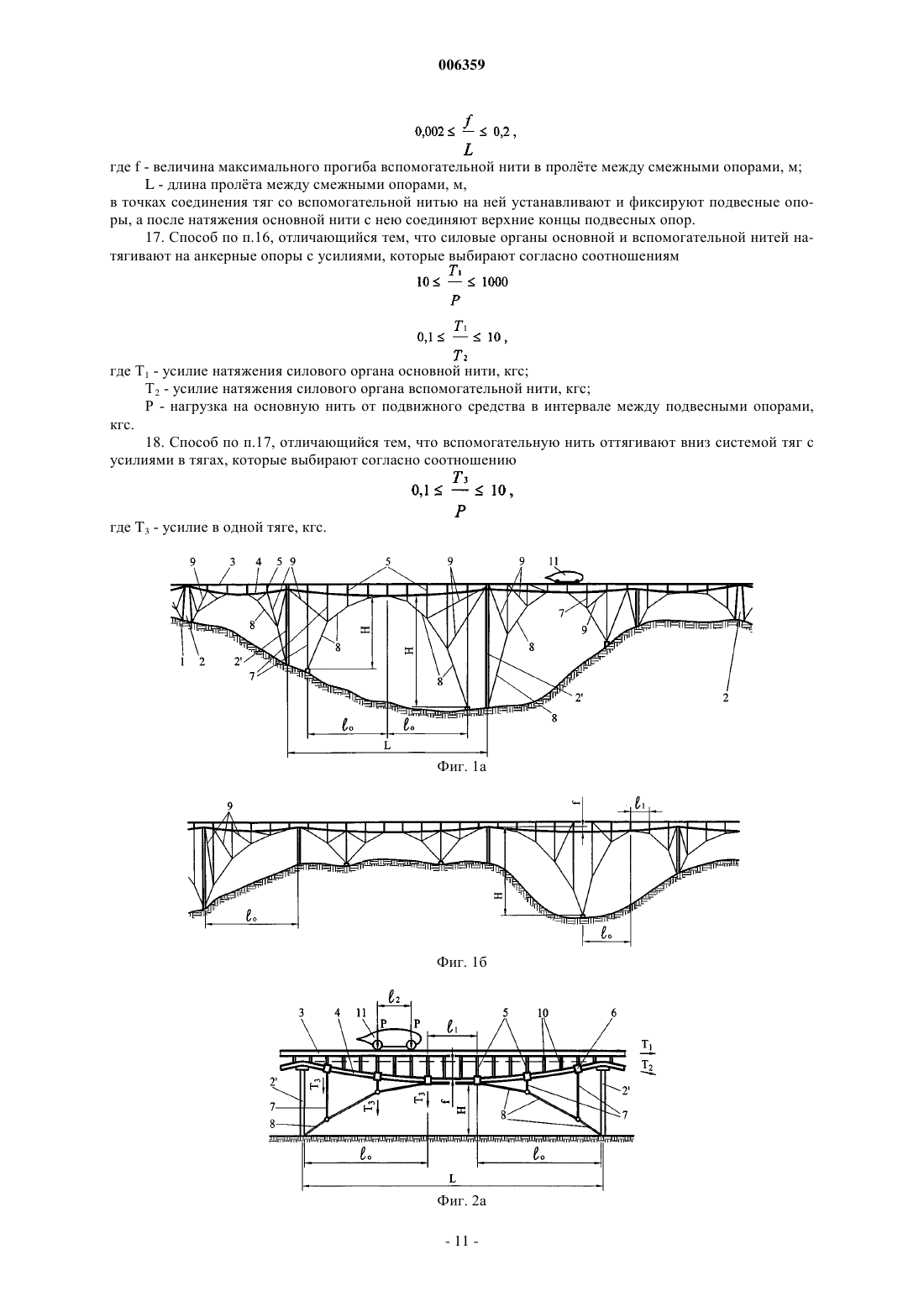

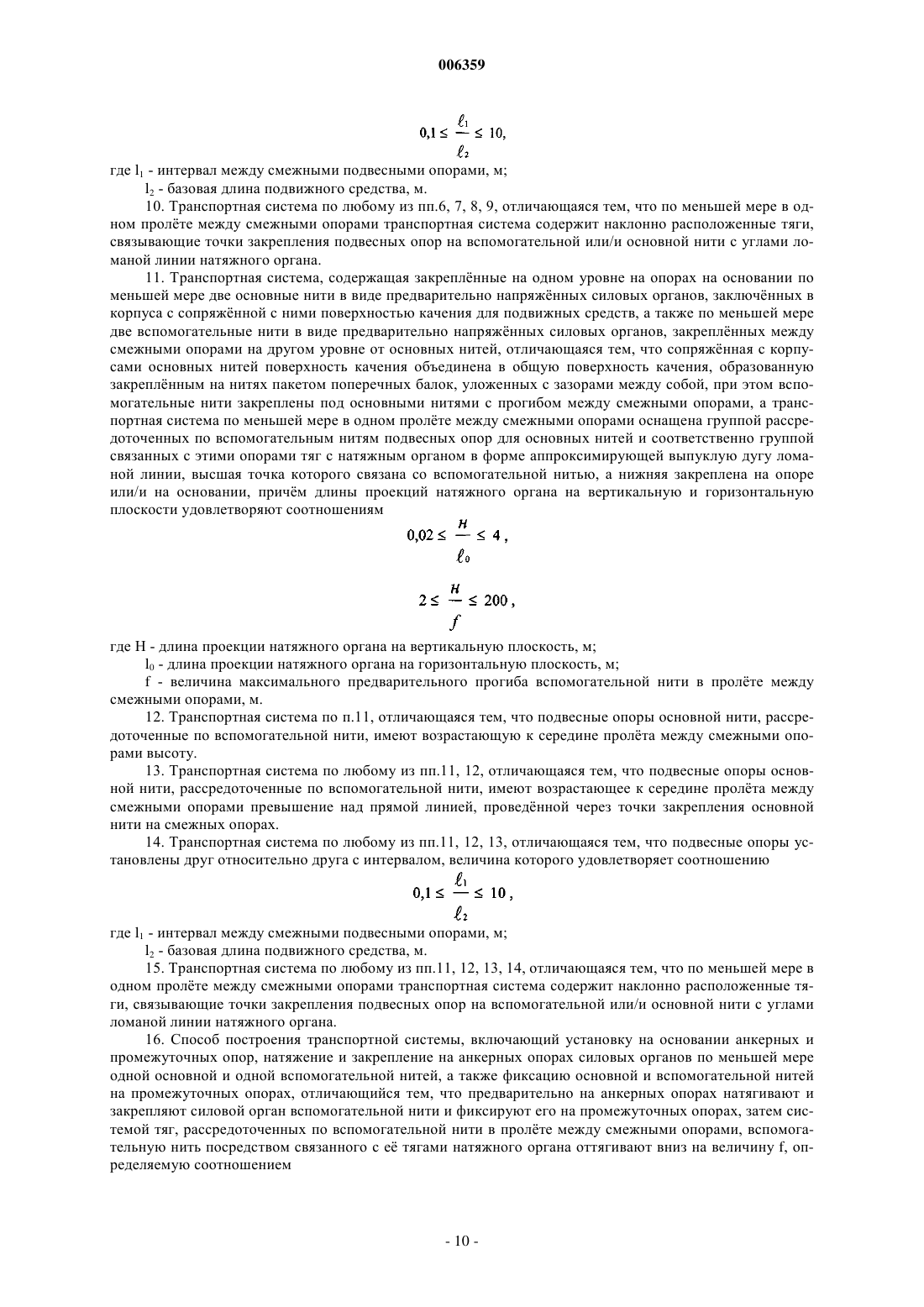

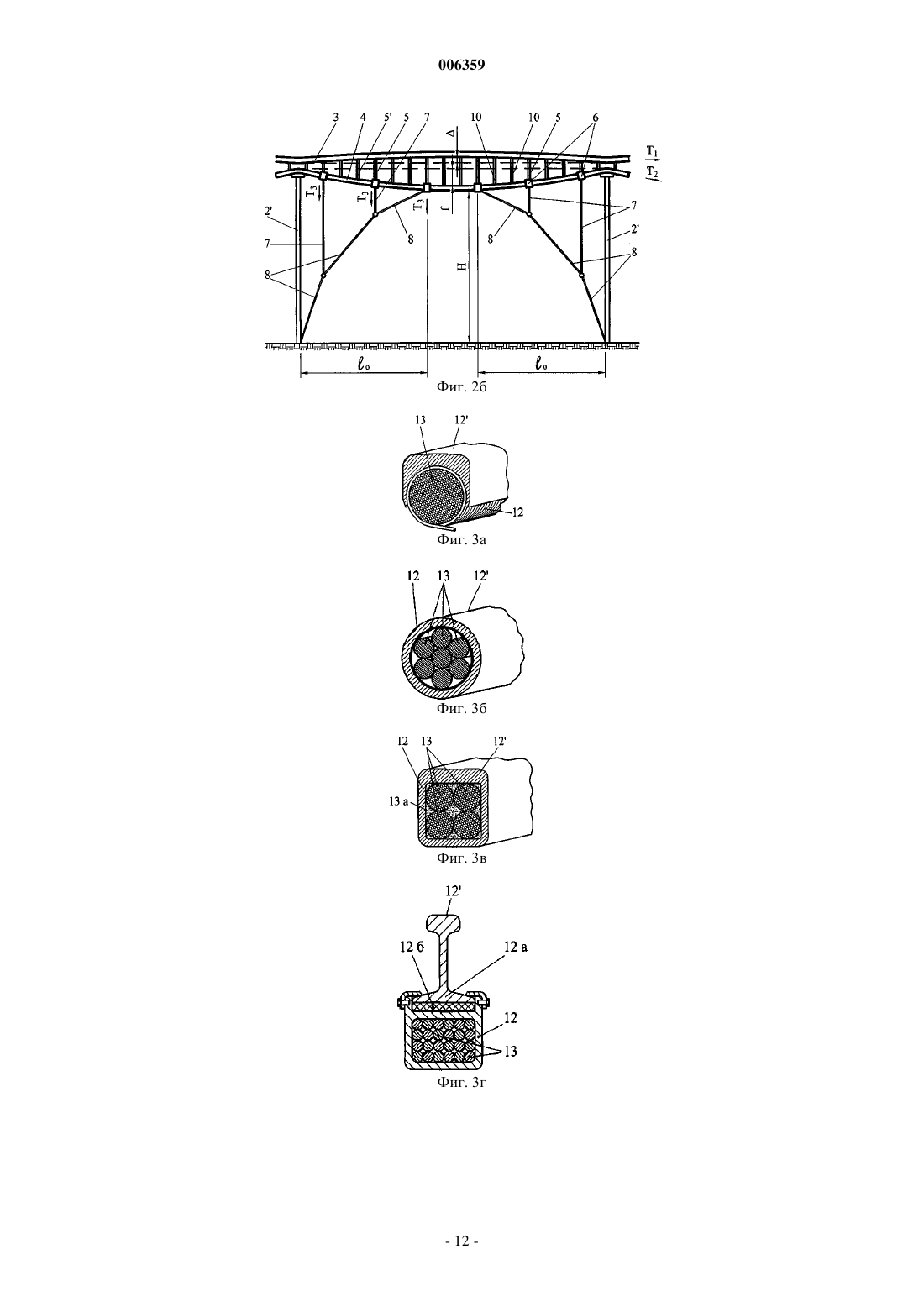

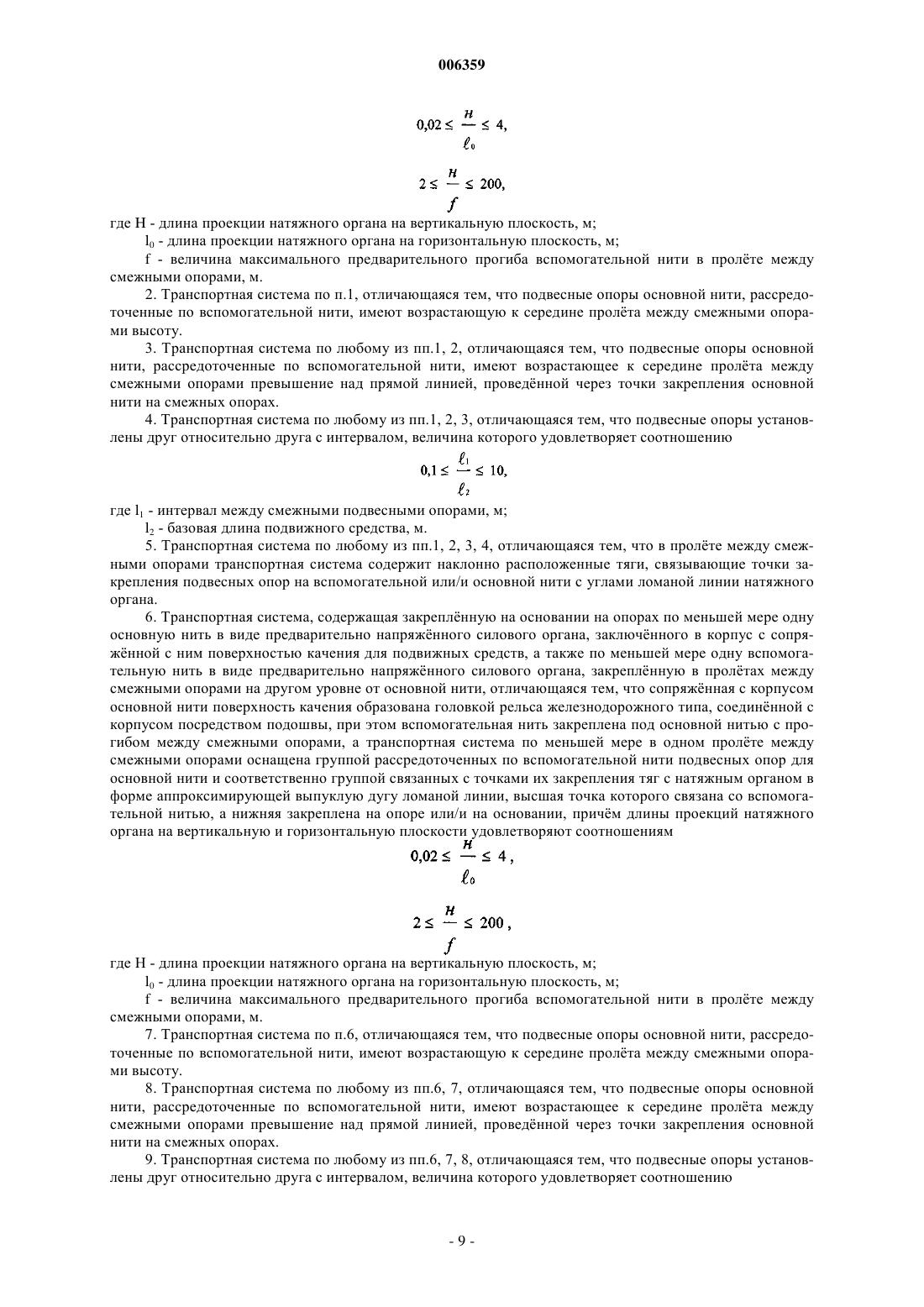

006359 Изобретение относится к области транспорта, в частности к транспортным системам с путевой структурой, родственной путям подвесного и эстакадного типа. Оно может быть использовано при создании скоростных дорог струнного типа, для больших городов и междугородных сообщений, в том числе в условиях сильно пересечнной местности, гор, пустынь, а также при построении межцеховых транспортных структур рассредоточенных производственных предприятий и их объединений - структур как многорельсовых, так и структур типа монорельс. Известна транспортная система с рельсовой путевой структурой, образованной парой расположенных на одном уровне рельсов, каждый из которых выполнен в виде соединнных между собой вертикальной плитой (шейкой) труб, т.е. гантелевидного профиля, напоминающего рельс железнодорожного типа с двумя оппозитно расположенными головками (пат. США 5738016, кл. Е 01 В 25/00, 1998). Каждая пара труб, образующих рельс гантелевидного профиля, крепится посредством соединяющей их плиты на Т-образных опорах эстакадного типа к торцам перекладин, и образует с противолежащей парой одну рельсовую колею для качения несущих и предохранительных (блокирующих) колс транспортного средства. Известная транспортная система имеет весьма громоздкую металломкую конструкцию рельсовой путевой структуры, требующую для обеспечения прямолинейности (ровности) пути образования весьма малых пролтов между опорами эстакады. Увеличение же пролтов между опорами, несмотря на конструкционную жсткость рельсов такого профиля, ведт (при условии сохранения прямолинейности пути) к чрезмерному увеличению материаломкости рельсовой путевой структуры и снижению е удельной несущей способности. Известна также транспортная система (Юницкого), содержащая закреплнную на основании на опорах по меньшей мере одну основную (рельсовую) нить в виде предварительно напряжнного (натяжением) силового органа, заключнного в корпус с сопряжнной с ним поверхностью качения для подвижных (транспортных) средств, а также по меньшей мере одну вспомогательную нить в виде предварительно напряжнного силового органа, закреплнную в пролтах между смежными опорами на другом уровне от основной нити (пат. РФ 2080268, кл. В 61 В 5/02, 13/00, 1994) - прототип. Вспомогательные нити (струны), количество которых может достигать 4 и более, располагаются либо на одном уровне с основными (несущими), либо над ними. Способ построения транспортной системы такого типа включает в себя установку на основании анкерных и промежуточных опор, натяжение и закрепление на анкерных опорах силовых органов по меньшей мере одной основной и одной вспомогательной нитей, а также фиксацию основной и вспомогательной нитей на промежуточных опорах. Транспортная система с путевой структурой такого типа обеспечивает высокую удельную несущую способность и низкую материаломкость, благодаря чему позволяет создать необходимую для скоростного движения ровность (гладкость) пути при достаточно больших пролтах между смежными опорами(до 25 м). Однако в реальных условиях местности при строительстве транспортной системы встречаются весьма протяжнные участки, например, занятые поймами рек или большими провалами в земной коре,которые для их преодоления требуют существенного увеличения пролтов между смежными опорами при условии сохранения необходимой ровности рельсовых нитей. В основу изобретения положена задача обеспечения возможности увеличения пролтов между смежными опорами при сохранении скоростных характеристик транспортной системы и низкой удельной материаломкости путевой структуры. Решение поставленной задачи в транспортной системе Юницкого (первый вариант), содержащей закреплнную на основании на опорах по меньшей мере одну основную нить в виде предварительно напряжнного силового органа, заключнного в корпус с сопряжнной с ним поверхностью качения для подвижных средств, а также по меньшей мере одну вспомогательную нить в виде предварительно напряжнного силового органа, закреплнную в пролтах между смежными опорами на другом уровне от основной нити, обеспечивается тем, что вспомогательная нить закреплена под основной нитью с прогибом между смежными опорами, а транспортная система по меньшей мере в одном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательной нити подвесных опор для основной нити и, соответственно, группой связанных с точками их закрепления тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии, высшая точка которого связана со вспомогательной нитью, а нижняя - закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям-1 006359 где Н - длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. Выполнение путевой структуры в указанных границах соотношений позволяет обеспечить ровность заключнного между опорами участка пути за счт достижения при этом повышенной жсткости структуры при минимальной е материаломкости. При Н/l00,02 для обеспечения требуемой жсткости путевой структуры потребовалось бы существенное увеличение поперечных сечений стержней натяжного органа, образующих ломаную линию, так как для противодействия вертикальной нагрузке от подвижного средства, натяжной орган, занимающий в этом случае слишком вытянутое (пологое между опорами) положение, должен быть натянут до весьма больших усилий. При Н/l04 значительно увеличивается общая протяжнность тяг и стержней натяжного органа на пролте между смежными опорами, что приводит к неоправданному увеличению удельной материаломкости системы. При Н/f2 просвет под вспомогательной нитью (расстояние между вспомогательной нитью и основанием) становится настолько малым в сравнении с предварительным прогибом нити, что возникает вопрос о целесообразности использования натяжного органа вообще, т.к. предпочтительнее будет установить ещ одну низкую поддерживающую опору, что уменьшит пролт и снизит требуемую величину предварительного натяжения силовых органов нитей. При Н/f200 относительный прогиб вспомогательной нити становится настолько малым (относительно высоты Н натяжного органа), что делает натяжной орган недостаточно устойчивым из-за его чрезмерной ажурности и слабого натяжения (о чм свидетельствует малая величина f), кроме этого, поддерживающие опоры в данном случае установлены слишком часто, что приводит к увеличению материаломкости системы. Решение поставленной задачи обеспечивается также тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающую к середине пролта между смежными опорами высоту. Благодаря такому выполнению обеспечивается высокая ровность основной нити, определяющей ровность сопряжнной с ней поверхности качения, так как высота подвесных опор выполнена как разница между проектными отметками основной и вспомогательной нитей, которые и соединяются друг с другом в путевую структуру посредством подвесных опор. Решение поставленной задачи обеспечивается также тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. Благодаря такому выполнению рельсовой структуры, ровность пути удатся сохранить при увеличении пролтов между смежными опорами, так как при этом основная нить, опирающаяся на подвесные опоры, имеет упреждающую выпуклость (выгиб вверх), которая при наезде подвижного средства, деформируясь, превращается в ровную (прямолинейную) поверхность качения. Величина такой выпуклости составляет 1/1001/10000 от длины пролта L между смежными опорами. Решение задачи обеспечивается и тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. При отношении l1/l20,1 расстояния l1 между смежными подвесными опорами становятся настолько малыми в сравнении с l2 (т.е. в сравнении с габаритами подвижного средства), что это приводит к неоправданному увеличению количества подвесных опор, тяг и стержней натяжного органа и, соответственно, к повышению удельной материаломкости системы, что нецелесообразно. При отношении l1/l210 произойдт перегрузка основной нити в интервале l1 колсами многоколсного подвижного (транспортного) средства, поэтому потребуется усиление основной нити, что приведт к увеличению е материаломкости. Решение задачи обеспечивается также тем, что в пролте между смежными опорами транспортная система содержит наклонно расположенные тяги, связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. Таким выполнением путевой структуры транспортной системы обеспечивается фиксация узлов натяжного органа от продольных смещений при движении подвижных средств, а тем самым и повышается жсткость структуры, способствующая увеличению пролтов между смежными опорами.-2 006359 Решение поставленной задачи в транспортной системе Юницкого (второй вариант), содержащей закреплнную на основании на опорах по меньшей мере одну основную нить в виде предварительно напряжнного силового органа, заключнного в корпус с сопряжнной с ним поверхностью качения для подвижных средств, а также по меньшей мере одну вспомогательную нить в виде предварительно напряжнного силового органа, закреплнную в пролтах между смежными опорами на другом уровне от основной нити, обеспечивается тем, что сопряжнная с корпусом основной нити поверхность качения образована головкой рельса железнодорожного типа, соединнной с корпусом посредством подошвы,при этом вспомогательная нить закреплена под основной нитью с прогибом между смежными опорами, а транспортная система по меньшей мере в одном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательной нити подвесных опор для основной нити и, соответственно,группой связанных с точками их закрепления тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии, высшая точка которого связана со вспомогательной нитью, а нижняя закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям где H- длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. Благодаря такому выполнению транспортной системы, наряду с ровностью пути, обеспечивается возможность использования е для грузоперевозок традиционными транспортными средствами железнодорожного типа, в том числе средствами рудничного и шахтного транспорта, замена которых на другие(специальные) средства вряд ли могла быть оправдана. Указанные границы соотношений для этого варианта транспортной системы не отличаются от указанных границ для первого объекта защиты, так как струнная путевая структура системы остатся неизменной. Такими же остаются и соображения, положенные в основу выбора границ этих соотношений. Как и в общем случае, решение поставленной задачи обеспечивается тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающую к середине пролта между смежными опорами высоту. Как и для общего случая, решение поставленной задачи обеспечивается также тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. Таким же образом, как и в общем случае, решение поставленной задачи обеспечивается и тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. Как и для первого объекта, решение задачи обеспечивается и тем, что по меньшей мере в одном пролте между смежными опорами транспортная система содержит наклонно расположенные тяги, связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. Для всех перечисленных средств решения поставленной задачи остаются в силе обоснования, приведнные выше для общего случая предлагаемой системы. В транспортной системе Юницкого (третий вариант), содержащей закреплнные на одном уровне на опорах на основании по меньшей мере две основные нити в виде предварительно напряжнных силовых органов, заключнных в корпуса с сопряжнной с ними поверхностью качения для подвижных средств, а также по меньшей мере две вспомогательные нити в виде предварительно напряжнных силовых органов, закреплнных между смежными опорами на другом уровне от основных нитей, решение поставленной задачи обеспечивается тем, что сопряжнная с корпусами основных нитей поверхность качения объединена в общую поверхность качения, образованную закреплнным на нитях пакетом поперечных балок, уложенных с зазорами между собой, при этом вспомогательные нити закреплены под основными нитями с прогибом между смежными опорами, а транспортная система по меньшей мере в од-3 006359 ном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательным нитям подвесных опор для основных нитей и, соответственно, группой связанных с этими опорами тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии, высшая точка которого связана со вспомогательной нитью, а нижняя - закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям где Н - длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. Указанный диапазон соотношений параметров путевой структуры транспортной системы по этому варианту, а также соображения, положенные в основу выбора границ соотношений, как это видно, остаются такими же, как и для первого варианта выполнения транспортной системы. Как и для других вариантов выполнения транспортной системы, решение поставленной задачи обеспечивается тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити,имеют возрастающую к середине пролта между смежными опорами высоту. Как и для предшествующего варианта, решение поставленной задачи обеспечивается также тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. Подобным образом, решение задачи обеспечивается и тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. Как и для предшествующего варианта выполнения системы, решение задачи обеспечивается и тем,что по меньшей мере в одном пролте между смежными опорами транспортная система содержит наклонно расположенные тяги, связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. Для всех перечисленных средств решения поставленной задачи обоснования, приведнные для первого варианта системы, остаются в силе. В способе построения транспортной системы, включающем установку на основании анкерных и промежуточных опор, натяжение и закрепление на анкерных опорах силовых органов по меньшей мере одной основной и одной вспомогательной нитей, а также фиксацию основной и вспомогательной нитей на промежуточных опорах, решение поставленной задачи обеспечивается тем, что предварительно на анкерных опорах натягивают и закрепляют силовой орган вспомогательной нити и фиксируют его на промежуточных опорах, затем системой тяг, рассредоточенных по вспомогательной нити в пролте между смежными опорами, вспомогательную нить посредством связанного с е тягами натяжного органа оттягивают вниз на величину f, определяемую соотношением где f - величина максимального прогиба вспомогательной нити в пролте между смежными опорами, м;L - длина пролта между смежными опорами, м,в точках соединения тяг со вспомогательной нитью на ней устанавливают и фиксируют подвесные опоры, а после натяжения основной нити с нею соединяют верхние концы подвесных опор. При этом силовые органы основной и вспомогательной нитей натягивают на анкерные опоры с усилиями, которые выбирают согласно соотношениям где Т 1 - усилие натяжения силового органа основной нити, кгс; Т 2 - усилие натяжения силового органа вспомогательной нити, кгс; Р - нагрузка на основную нить от подвижного средства в интервале между подвесными опорами,кгс,а вспомогательную нить оттягивают вниз системой тяг с усилиями в тягах, которые выбирают согласно соотношению где Т 3 - усилие в одной тяге, кгс. Помимо решения поставленной задачи, такой последовательностью операций обеспечивается удобство и технологичность монтажа, так как становится возможным использование вспомогательной нити,ставшей на порядок более жсткой благодаря оттягиванию вниз, в качестве несущей конструкции для перемещения монтажных вспомогательных средств подвесного типа, например люлек, кареток, клетей в пролтах между смежными опорами. Указанные пределы соотношений выделяют оптимальный диапазон усилий натяжения элементов путевой структуры, обеспечивающий необходимую жсткость структуры, а следовательно, и е несущую способность в пролтах между опорами при минимальной материаломкости конструкции. Выбор величины максимального прогиба предварительно напряжнной вспомогательной нити в пролте между смежными опорами в пределах который достигается оттягиванием вниз системой тяг и натяжным органом в виде выпуклой ломаной линии, позволяет при разумных требованиях, предъявляемых к усилиям их натяжения, обеспечить необходимую жсткость и несущую способность конструкции. Уменьшение величины максимального прогиба вспомогательной нити за пределы, определяемые указанным соотношением (f/L0,002), приводит к необходимости использования значительных усилий для предварительного натяжения нити, что, в свою очередь, вызывает необходимость увеличения сечения е предварительно напряжнного продольного силового органа и приводит к повышению материаломкости конструкции. Тогда как увеличение максимального прогиба за указанные пределы (f/L0,2) приводит к понижению жсткости путевой структуры и к увеличению е материаломкости из-за чрезмерного увеличения габаритов по высоте. При Т 1/Р 10 силовой орган основной нити окажется натянутым слабо, а так как площадь поперечного сечения нити с учтом корпуса и сопряжнной поверхности качения может быть значительной, то при повышенных температурах окружающей среды температурные усилия сжатия в путевой структуре могут превысить усилия предварительного натяжения силового органа, что приведт к потере устойчивости системы. Кроме этого, из-за слабого натяжения основной нити, для обеспечения необходимой жсткости пути, она должна быть выполнена, преимущественно, как балка, поэтому будет иметь повышенную материаломкость. При Т 1/P1000 потребуется чрезмерное натяжение основной нити, что приведт к повышению материаломкости системы как за счт увеличения материаломкости основной нити, так и анкерных опор,куда они напрягаются, а также - промежуточных опор, которые должны нести нагрузку от более тяжлой путевой структуры. При Т 1/Т 20,1 вспомогательная нить будет иметь избыточную прочность и жсткость (по сравнению с основной нитью), что приведт к неоправданно повышенной материаломкости и, следовательно,к нецелесообразности. При Т 1/Т 210 основная нить будет иметь избыточную прочность по сравнению с несущей (и определяющей жсткость всей путевой структуры) вспомогательной нитью, что приведт к повышению материаломкости системы, в том числе за счт увеличения материаломкости анкерных опор, куда напрягаются нити, и поддерживающих опор, которые будут поддерживать более материаломкую и, соответственно, более тяжлую путевую структуру. При T3/Р 0,1 несущая способность вспомогательной нити, образующей своеобразное основание для подвесных опор основной нити, оказывается недостаточной, что приводит к ослаблению натяжений тяг, связывающих натяжной орган с вспомогательной нитью. При этом по достижении нулевых значений этих натяжений путевая структура снизит свою несущую способность, и произойдт перераспределение-5 006359 нагрузок от подвижного средства на соседние тяги, что повысит деформативность системы и ухудшит ровность пути. При Т 3/Р 10 тяги и вспомогательная нить окажутся излишне напряжены, что потребует существенного увеличения их поперечных сечений, а следовательно, и повышения материаломкости путевой структуры. Изобретение иллюстрируется графическими материалами, где представлены на фиг. 1 а, 1 б - возможные схемы транспортной системы при различных видах рельефа местности; на фиг. 2 а - фрагмент транспортной системы в пролте между смежными опорами; на фиг. 2 б - фрагмент транспортной системы с подвесными опорами, имеющими возрастающее к середине пролта превышение над прямой линией; на фиг. 3 а, 3 б, 3 в, 3 г - возможные виды конструктивного выполнения основной нити; на фиг. 4 а, 4 б, 4 в - возможные виды конструктивного выполнения вспомогательной нити; на фиг. 5 а, 5 б, 5 в - вид путевой структуры (три проекции) с основными нитями, имеющими общую поверхность качения, образованную пакетом поперечных балок. Предлагаемая транспортная система содержит (во всех вариантах е выполнения) закреплнные на основании 1 между анкерными опорами 2 и промежуточными опорами 2' (фиг. 1 а, фиг. 1 б) по меньшей мере одну основную (рельсовую) нить 3 и одну вспомогательную нить 4, расположенную под основной нитью с прогибом f на пролте между смежными опорами. При этом в пролте между смежными опорами основная нить 3 дополнительно опирается на ряд равномерно рассредоточенных по вспомогательной нити 4 подвесных опор 5 (см. также фиг. 2 а, 2 б), которые верхней частью соединены с основной нитью, а нижней - посредством крепжных узлов 6 связаны со вспомогательной нитью 4 и с тягами 7, имеющими общий натяжной орган, элементы 8 которого размещены в форме ломаной линии, вписанной в выпуклую дугу. В высшей своей точке натяжной орган 8 связан со вспомогательной нитью, а нижними концами в натянутом состоянии зафиксирован на смежных опорах 2' или/и на основании 1 между ними (см. фиг. 1 а,1 б, фиг. 2 а, 2 б). Натяжной орган 8 из-за имеющего место разнообразия рельефа местности прокладки магистрали может быть выполнен и как часть дуги, как это показано на фиг. 1 б, при этом его высшая точка может находиться как в центре пролта между опорами, так и в любой другой точке его, вплоть до точек сопряжения вспомогательной нити с промежуточными или анкерными опорами. Для предотвращения продольных деформаций натяжного органа при скоростном движении подвижных средств, некоторые (или все) углы его ломаной линии жстко связаны дополнительными наклонно ориентированными тягами 9 с точками соединения подвесных опор (или/и промежуточных опор,или/и анкерных опор) со вспомогательной 4 или основной 3 нитью (фиг. 1 а, 1 б). Тяги такого назначения,преимущественно, используются как дополнительные к вертикальным тягам 7, но могут быть использованы и взамен вертикальных тяг (фиг. 1 а, крайний левый пролт), так как позволяют совместить в себе функции тяг обоих видов. При этом в группах подвесных опор 5, рассредоточенных по вспомогательной нити 4 в пролтах между смежными опорами, могут присутствовать и дополнительные подвесные опоры(стойки) 10, непосредственно не связанные с тягами 7 (фиг. 2 а, 2 б) натяжного органа 8. Образующие ломаную линию элементы 8 натяжного органа выполняются в виде жстких прутков,проволок, канатов или других протяжнных элементов, соединнных между собой шарнирно, либо жстко. Вертикально ориентированные тяги 7 и наклонно ориентированные тяги 9 могут быть выполнены как в виде прутков, так и в виде отрезков каната (троса) как витого, так и не витого. Для сохранения ровности пути в достаточно больших пролтах L между смежными опорами каждая группа подвесных опор 5 между ними установлена на вспомогательной нити с возрастающим к середине пролта превышениемих верхних концов над уровнем крайних подвесных опор пролта. Тем самым основная нить 3 (фиг. 2 б),опирающаяся на эти опоры, обретает выпуклую форму поверхности качения. Величина превышениязадатся равной расчтному значению деформации путевой структуры под действием проезжающего подвижного средства и составляет 0,0001 L0,01 L. Тем самым обеспечивается ровность пути при движении подвижных средств. В любом случае подвесные опоры 5 (и стойки 10, если они имеются) имеют возрастающую к середине пролта между смежными опорами высоту. Подобным же образом (упреждением величины деформации) обеспечивается ровность пути (т.е. компенсируется возможная неровность пути) при наезде колс подвижного средства на участки основной нити, находящиеся в интервале между каждыми двумя смежными подвесными опорами. Как и в случае для пролта между смежными опорами (фиг. 2 б), в интервалах между подвесными опорами 5 (эти интервалы могут достигать 510 м и более) сопряжнная с корпусом основной нити поверхность качения может быть расположена с возрастающим к середине интервала превышением ' над прямой линией,проведнной через точки соединения основной нити с двумя соседними подвесными опорами (см. фиг. 2 а, превышение не показано). Такое превышение 0,0001 l1 '0,01 l1 может быть создано, например, посредством изменения высоты дополнительных подвесных опор (стоек) 10, располагаемых между каждыми двумя соседними подвесными опорами 5. Необходимым условием при этом является синфазность наезда колс подвижного средства 11 на соответствующие участки основной нити 3, ограниченные интервалом l1 (фиг. 2 а). Та-6 006359 кая синфазность обеспечивается, если базовая длина подвижного средства l2 и величина интервала l1 между соседними подвесными опорами 5 удовлетворяет соотношению, указанному ранее. Основная нить 3 (фиг. 1 а, 1 б фиг. 2 а, 2 б) может быть образована рельсами струнного типа различных конструктивных видов (фиг. 3 а, 3 б, 3 в), которые могут иметь множество разновидностей и помимо тех, которые представлены на указанных рисунках. Общей особенностью рельсов такого типа является наличие полого корпуса 12 с сопряжнной поверхностью качения 12' и с заключнным внутри него предварительно напряжнным (растянутым) силовым органом 13. Поверхность качения 12' может быть образована поверхностью самого корпуса 12, его верхней частью - неявно выраженной головкой(фиг. 3 б) или головкой, выраженной явно (фиг. 3 а, фиг. 3 в, фиг. 3 г). В струнном рельсе, показанном на фиг. 3 а, поверхность качения образована головкой 12' накладного типа, а функции корпуса 12 выполняет спираль из высокопрочной проволоки или ленты, плотно охватывающей силовой орган 13, выполненного в виде пучка проволок. В другом варианте системы используется конструкция, представленная на фиг. 3 г. В ней сопряжнная с корпусом 12 поверхность качения образована головкой 12' рельса железнодорожного типа, подошва 12 а которого, опирающаяся на упругую подкладку 12 б, соединена с корпусом 12 основной нити. При этом силовой орган выполнен в виде пучка высокопрочных прутьев (или проволок, или канатов и др.),заполняющих полость корпуса 12. Как видно, рельс железнодорожного типа в этой конструкции выполняет роль накладной головки и целесообразность такого технического решения заключается в обеспечении сопрягаемости струнной путевой структуры с путевыми структурами уже эксплуатируемых транспортных систем железнодорожного типа и особенно с путевыми структурами транспортных систем шахт и рудников и парком их транспортных средств. Расположение вспомогательной нити в этом варианте транспортной системы под основной нитью и оснащение последней подвесными опорами с тягами и натяжным органом обеспечивает прямолинейность пути, как и в случае с иными конструкциями рельсов основной нити (фиг. 3 а, 3 б, 3 в). Вспомогательная нить 4 может быть образована как силовым органом 13' без корпуса (фиг. 4 а, 4 б),так и силовым органом, заключнным, как и в случае основной нити, в жсткий корпус 12 (фиг. 4 в) по всему пролту между смежными опорами. При этом охваченный крепжными элементами (хомутами,зажимами) 14 силовой орган 13' может состоять из одного каната (или прута), как показано на фиг. 4 в,или может включать в себя несколько силовых элементов в виде канатов (витых или невитых), отдельных проволок, или прутьев (фиг. 4 а, 4 б), а также в виде высокопрочных нитей, полос, лент или других протяжнных элементов (на фигурах не показано). В качестве силового элемента основной и вспомогательной нитей дополнительно могут использоваться также корпус нитей и другие продольно ориентированные элементы путевой структуры, например, головка рельса. Пустоты в корпусе между элементами силового органа могут заполняться твердеющим материалом 13 а (фиг. 3 в) на основе полимерных связующих или цементными смесями для обеспечения прочной связи между элементами силового органа и корпуса нити и создания монолитной конструкции струнного рельса. Выбор того или иного конструктивного выполнения основной и вспомогательной нитей определяется грузонасыщенностью проектируемой транспортной системы, климатическими условиями е функционирования, а также е назначением и конструктивными особенностями. Транспортная система струнного типа не ограничивается использованием подвижных средств колсного типа, и может быть реализована с бесколсными транспортными средствами, например со средствами на магнитной или воздушной подушке. Для этого в третьем частном варианте выполнения транспортной системы сопряжнная с корпусами основных нитей поверхность качения объединена в одну общую поверхность качения 12' (фиг. 5 а, 5 б, 5 в). Особенность общей поверхности качения при этом заключается в том, что образована она пакетом поперечных балок 15 (с покрытием 16 или без него), закреплнных на основных нитях 3 с небольшими (0,11 мм) зазорамимежду собой и скреплнных между собой, например, сваркой, в точках 17, рассредоточенных по зазорам в шахматном порядке (фиг. 5 в). Такое соединение поперечных балок между собой позволяет им прогибаться в зазорах между каждыми двумя точками 17 соединения при температурных напряжениях, сохраняя тем самым неизменным положение крайних балок пакета и, соответственно, неизменной длину пакета (вдоль путевой структуры). Этим обеспечивается возможность жсткого крепления (без создания температурных деформационных швов) пакета на нитях путевой структуры. При этом величина зазора между балками находится в пределах 0,001 а 0,1 а,где а - ширина балки 15. Описанная транспортная система, независимо от конкретного варианта е выполнения, работает следующим образом. При появлении в пролте между смежными опорами подвижного средства 11 (фиг. 1 а), по мере его продвижения от одной опоры к другой, возрастает изгибающий момент, создаваемый им относительно точки крепления основной нити 3, стремящийся прогнуть эту нить на пролте между смежными опора-7 006359 ми. Присутствие подвесных опор 5, опирающихся на предварительно прогнутую вспомогательную нить 4, создат противодействующий момент (момент сопротивления), величина которого зависит от предварительного напряжения вспомогательной нити 4, создаваемого тягами 7 (фиг. 2 а) и натяжным органом 8. Величина момента сопротивления путевой структуры, установленная таким образом, сохраняется стабильной до тех пор, пока нагрузка от подвижного средства (если она превысила бы расчтную величину нагрузки) не достигнет такого значения, при котором закреплнные концы натяжного органа 8 утратят состояние растяжения. Но в заранее рассчитанном диапазоне натяжений этого произойти не может. Небольшие величины деформаций, которые испытывает путевая структура такого вида, компенсируются с упреждением тем обстоятельством, что поверхность качения имеет в пролте между смежными опорами слегка выпуклую форму (фиг. 2 б) настолько, чтобы при наезде подвижного средства путевая структура обретала бы прямолинейную форму поверхности качения, опускаясь вниз в середине пролта на величину . Подобный процесс деформаций происходит и при наезде колс подвижного средства 11(фиг. 2 а) на участки основной нити, располагающиеся в интервале между соседними подвесными опорами 5: предварительно упруго деформированная в интервале l1 основная нить работает при этом как жсткая нить, которая под нагрузкой Р от колеса подвижного средства прогибается вниз на величину ' (на фигуре не показано), создавая тем самым прямолинейный путь на этом участке. Если же в этом интервале между соседними подвесными опорами 5 расположена дополнительная подвесная опора 10, не связанная непосредственно с тягами 7, то воспринимаемая ею нагрузка от колеса подвижного средства будет встречена противодействием путевой структуры в большей степени и, следовательно, величина упреждающей деформации участка нити в этом случае может быть установлена меньшей. Способ построения транспортной системы такого типа реализуется следующим образом. После установки анкерных 2 и промежуточных 2' опор предварительно подготовленную вспомогательную нить 4 (фиг. 1 а) поднимают на опоры и натягивают на анкерные опоры до заранее определнных значений. После закрепления предварительно натянутой вспомогательной нити на анкерных опорах е на соответствующем уровне фиксируют на промежуточных опорах, и в каждом пролте между смежными опорами на ней посредством крепжных узлов 6 устанавливают с равномерным распределением (с учтом базы расчтного подвижного средства) подвесные опоры 5 возрастающей к середине пролта высоты. Затем на анкерных опорах натягивают и закрепляют основную нить 3 и фиксируют е на соответствующем уровне на промежуточных опорах. Далее системой тяг 7, соединнных с вспомогательной нитью 4 в узлах 6, при помощи натяжного органа 8 вспомогательную нить оттягивают вниз на величину 0,002f/L0,2 до тех пор, пока подвесные опоры 5 (а также стойки 10, если они присутствуют) не войдут под основной нитью 3 в проектное положение, после чего концы подвесных опор соединяют с основной нитью (преимущественно сваркой). После этого натяжение концов натяжного органа 8 ослабляют до расчтной величины (для получения выгибавверх) и жстко фиксируют на смежных опорах или на подготовленных точках (анкерах) на основании. При этом усилия натяжения элементов при построении транспортной системы устанавливают в пределах 10T1/P1000, 0,1 T1/T210, 0,1T3/P10,причм усилия предварительного натяжения силовых органов основной и вспомогательной нитей (Т 1 и Т 2) находятся в диапазоне от 103 кгс (для легкотипных подвижных средств и малых пролтов) до 107 кгс(для тяжлых подвижных средств и больших пролтов). Во всех описанных соотношениях размеры (l0, Н, f, , ', l1, l2, L, а, ) выражаются в метрах, а значения усилий (Т 1, Т 2, Т 3) и нагрузки (Р) - в кгс. Предлагаемая транспортная система с вариантами е конкретного выполнения может найти применение при строительстве транспортных магистралей в самых различных природных условиях, так как позволяет довести пролты между опорами до 50-100 м и более. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Транспортная система, содержащая закреплнную на основании на опорах по меньшей мере одну основную нить в виде предварительно напряжнного силового органа, заключнного в корпус с сопряжнной с ним поверхностью качения для подвижных средств, а также по меньшей мере одну вспомогательную нить в виде предварительно напряжнного силового органа, закреплнную в пролтах между смежными опорами на другом уровне от основной нити, отличающаяся тем, что вспомогательная нить закреплена под основной нитью с прогибом между смежными опорами, а транспортная система по меньшей мере в одном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательной нити подвесных опор для основной нити и соответственно группой связанных с точками их закрепления тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии,высшая точка которого связана со вспомогательной нитью, а нижняя закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям где H - длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. 2. Транспортная система по п.1, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающую к середине пролта между смежными опорами высоту. 3. Транспортная система по любому из пп.1, 2, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. 4. Транспортная система по любому из пп.1, 2, 3, отличающаяся тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. 5. Транспортная система по любому из пп.1, 2, 3, 4, отличающаяся тем, что в пролте между смежными опорами транспортная система содержит наклонно расположенные тяги, связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. 6. Транспортная система, содержащая закреплнную на основании на опорах по меньшей мере одну основную нить в виде предварительно напряжнного силового органа, заключнного в корпус с сопряжнной с ним поверхностью качения для подвижных средств, а также по меньшей мере одну вспомогательную нить в виде предварительно напряжнного силового органа, закреплнную в пролтах между смежными опорами на другом уровне от основной нити, отличающаяся тем, что сопряжнная с корпусом основной нити поверхность качения образована головкой рельса железнодорожного типа, соединнной с корпусом посредством подошвы, при этом вспомогательная нить закреплена под основной нитью с прогибом между смежными опорами, а транспортная система по меньшей мере в одном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательной нити подвесных опор для основной нити и соответственно группой связанных с точками их закрепления тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии, высшая точка которого связана со вспомогательной нитью, а нижняя закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям где Н - длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. 7. Транспортная система по п.6, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающую к середине пролта между смежными опорами высоту. 8. Транспортная система по любому из пп.6, 7, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. 9. Транспортная система по любому из пп.6, 7, 8, отличающаяся тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. 10. Транспортная система по любому из пп.6, 7, 8, 9, отличающаяся тем, что по меньшей мере в одном пролте между смежными опорами транспортная система содержит наклонно расположенные тяги,связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. 11. Транспортная система, содержащая закреплнные на одном уровне на опорах на основании по меньшей мере две основные нити в виде предварительно напряжнных силовых органов, заключнных в корпуса с сопряжнной с ними поверхностью качения для подвижных средств, а также по меньшей мере две вспомогательные нити в виде предварительно напряжнных силовых органов, закреплнных между смежными опорами на другом уровне от основных нитей, отличающаяся тем, что сопряжнная с корпусами основных нитей поверхность качения объединена в общую поверхность качения, образованную закреплнным на нитях пакетом поперечных балок, уложенных с зазорами между собой, при этом вспомогательные нити закреплены под основными нитями с прогибом между смежными опорами, а транспортная система по меньшей мере в одном пролте между смежными опорами оснащена группой рассредоточенных по вспомогательным нитям подвесных опор для основных нитей и соответственно группой связанных с этими опорами тяг с натяжным органом в форме аппроксимирующей выпуклую дугу ломаной линии, высшая точка которого связана со вспомогательной нитью, а нижняя закреплена на опоре или/и на основании, причм длины проекций натяжного органа на вертикальную и горизонтальную плоскости удовлетворяют соотношениям где Н - длина проекции натяжного органа на вертикальную плоскость, м;l0 - длина проекции натяжного органа на горизонтальную плоскость, м;f - величина максимального предварительного прогиба вспомогательной нити в пролте между смежными опорами, м. 12. Транспортная система по п.11, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающую к середине пролта между смежными опорами высоту. 13. Транспортная система по любому из пп.11, 12, отличающаяся тем, что подвесные опоры основной нити, рассредоточенные по вспомогательной нити, имеют возрастающее к середине пролта между смежными опорами превышение над прямой линией, проведнной через точки закрепления основной нити на смежных опорах. 14. Транспортная система по любому из пп.11, 12, 13, отличающаяся тем, что подвесные опоры установлены друг относительно друга с интервалом, величина которого удовлетворяет соотношению где l1 - интервал между смежными подвесными опорами, м;l2 - базовая длина подвижного средства, м. 15. Транспортная система по любому из пп.11, 12, 13, 14, отличающаяся тем, что по меньшей мере в одном пролте между смежными опорами транспортная система содержит наклонно расположенные тяги, связывающие точки закрепления подвесных опор на вспомогательной или/и основной нити с углами ломаной линии натяжного органа. 16. Способ построения транспортной системы, включающий установку на основании анкерных и промежуточных опор, натяжение и закрепление на анкерных опорах силовых органов по меньшей мере одной основной и одной вспомогательной нитей, а также фиксацию основной и вспомогательной нитей на промежуточных опорах, отличающийся тем, что предварительно на анкерных опорах натягивают и закрепляют силовой орган вспомогательной нити и фиксируют его на промежуточных опорах, затем системой тяг, рассредоточенных по вспомогательной нити в пролте между смежными опорами, вспомогательную нить посредством связанного с е тягами натяжного органа оттягивают вниз на величину f, определяемую соотношением где f - величина максимального прогиба вспомогательной нити в пролте между смежными опорами, м;L - длина пролта между смежными опорами, м,в точках соединения тяг со вспомогательной нитью на ней устанавливают и фиксируют подвесные опоры, а после натяжения основной нити с нею соединяют верхние концы подвесных опор. 17. Способ по п.16, отличающийся тем, что силовые органы основной и вспомогательной нитей натягивают на анкерные опоры с усилиями, которые выбирают согласно соотношениям где Т 1 - усилие натяжения силового органа основной нити, кгс; Т 2 - усилие натяжения силового органа вспомогательной нити, кгс; Р - нагрузка на основную нить от подвижного средства в интервале между подвесными опорами,кгс. 18. Способ по п.17, отличающийся тем, что вспомогательную нить оттягивают вниз системой тяг с усилиями в тягах, которые выбирают согласно соотношению
