Способ и устройство для электромедицинской терапии

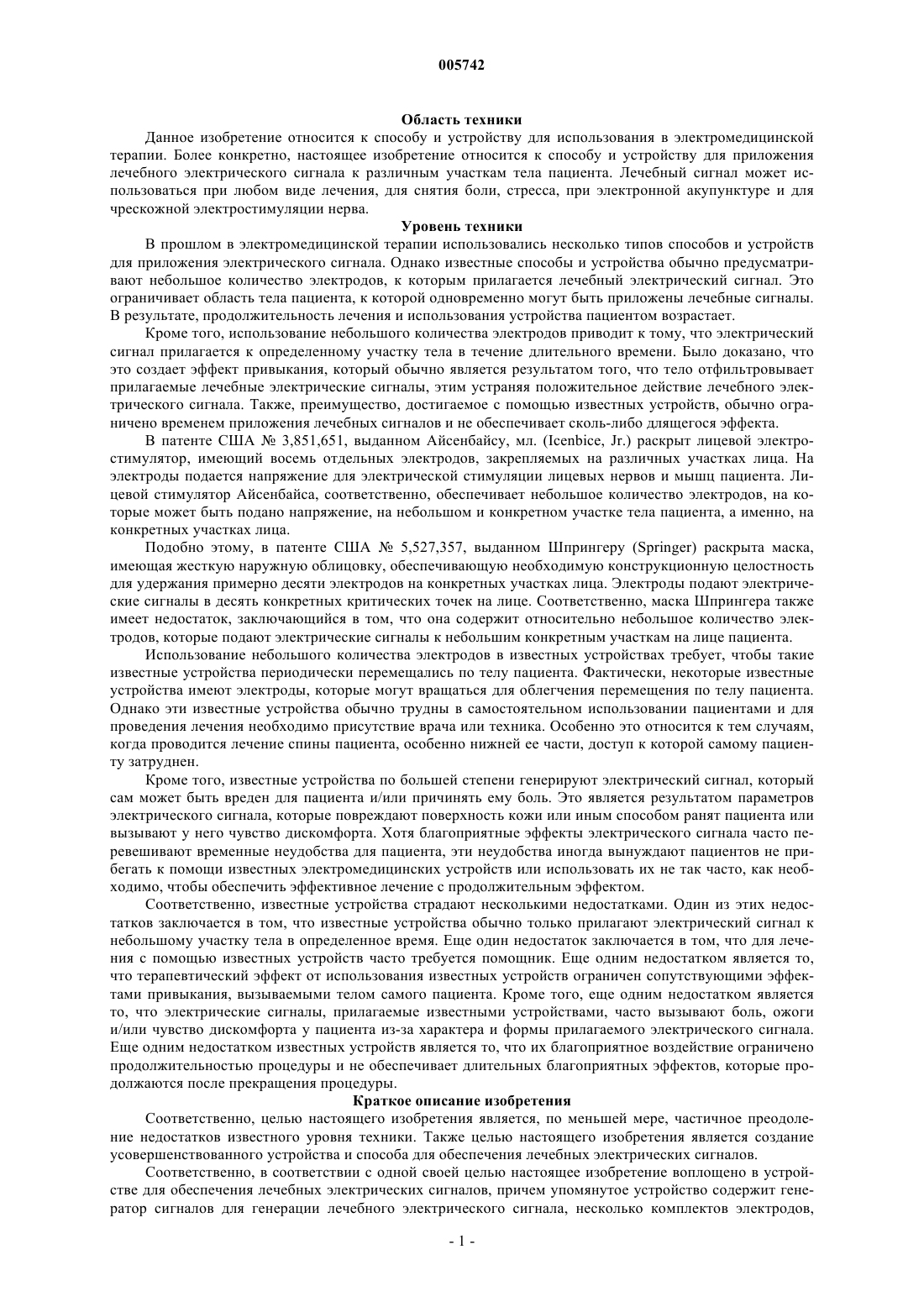

005742 Область техники Данное изобретение относится к способу и устройству для использования в электромедицинской терапии. Более конкретно, настоящее изобретение относится к способу и устройству для приложения лечебного электрического сигнала к различным участкам тела пациента. Лечебный сигнал может использоваться при любом виде лечения, для снятия боли, стресса, при электронной акупунктуре и для чрескожной электростимуляции нерва. Уровень техники В прошлом в электромедицинской терапии использовались несколько типов способов и устройств для приложения электрического сигнала. Однако известные способы и устройства обычно предусматривают небольшое количество электродов, к которым прилагается лечебный электрический сигнал. Это ограничивает область тела пациента, к которой одновременно могут быть приложены лечебные сигналы. В результате, продолжительность лечения и использования устройства пациентом возрастает. Кроме того, использование небольшого количества электродов приводит к тому, что электрический сигнал прилагается к определенному участку тела в течение длительного времени. Было доказано, что это создает эффект привыкания, который обычно является результатом того, что тело отфильтровывает прилагаемые лечебные электрические сигналы, этим устраняя положительное действие лечебного электрического сигнала. Также, преимущество, достигаемое с помощью известных устройств, обычно ограничено временем приложения лечебных сигналов и не обеспечивает сколь-либо длящегося эффекта. В патенте США 3,851,651, выданном Айсенбайсу, мл. (Icenbice, Jr.) раскрыт лицевой электростимулятор, имеющий восемь отдельных электродов, закрепляемых на различных участках лица. На электроды подается напряжение для электрической стимуляции лицевых нервов и мышц пациента. Лицевой стимулятор Айсенбайса, соответственно, обеспечивает небольшое количество электродов, на которые может быть подано напряжение, на небольшом и конкретном участке тела пациента, а именно, на конкретных участках лица. Подобно этому, в патенте США 5,527,357, выданном Шпрингеру (Springer) раскрыта маска,имеющая жесткую наружную облицовку, обеспечивающую необходимую конструкционную целостность для удержания примерно десяти электродов на конкретных участках лица. Электроды подают электрические сигналы в десять конкретных критических точек на лице. Соответственно, маска Шпрингера также имеет недостаток, заключающийся в том, что она содержит относительно небольшое количество электродов, которые подают электрические сигналы к небольшим конкретным участкам на лице пациента. Использование небольшого количества электродов в известных устройствах требует, чтобы такие известные устройства периодически перемещались по телу пациента. Фактически, некоторые известные устройства имеют электроды, которые могут вращаться для облегчения перемещения по телу пациента. Однако эти известные устройства обычно трудны в самостоятельном использовании пациентами и для проведения лечения необходимо присутствие врача или техника. Особенно это относится к тем случаям,когда проводится лечение спины пациента, особенно нижней ее части, доступ к которой самому пациенту затруднен. Кроме того, известные устройства по большей степени генерируют электрический сигнал, который сам может быть вреден для пациента и/или причинять ему боль. Это является результатом параметров электрического сигнала, которые повреждают поверхность кожи или иным способом ранят пациента или вызывают у него чувство дискомфорта. Хотя благоприятные эффекты электрического сигнала часто перевешивают временные неудобства для пациента, эти неудобства иногда вынуждают пациентов не прибегать к помощи известных электромедицинских устройств или использовать их не так часто, как необходимо, чтобы обеспечить эффективное лечение с продолжительным эффектом. Соответственно, известные устройства страдают несколькими недостатками. Один из этих недостатков заключается в том, что известные устройства обычно только прилагают электрический сигнал к небольшому участку тела в определенное время. Еще один недостаток заключается в том, что для лечения с помощью известных устройств часто требуется помощник. Еще одним недостатком является то,что терапевтический эффект от использования известных устройств ограничен сопутствующими эффектами привыкания, вызываемыми телом самого пациента. Кроме того, еще одним недостатком является то, что электрические сигналы, прилагаемые известными устройствами, часто вызывают боль, ожоги и/или чувство дискомфорта у пациента из-за характера и формы прилагаемого электрического сигнала. Еще одним недостатком известных устройств является то, что их благоприятное воздействие ограничено продолжительностью процедуры и не обеспечивает длительных благоприятных эффектов, которые продолжаются после прекращения процедуры. Краткое описание изобретения Соответственно, целью настоящего изобретения является, по меньшей мере, частичное преодоление недостатков известного уровня техники. Также целью настоящего изобретения является создание усовершенствованного устройства и способа для обеспечения лечебных электрических сигналов. Соответственно, в соответствии с одной своей целью настоящее изобретение воплощено в устройстве для обеспечения лечебных электрических сигналов, причем упомянутое устройство содержит генератор сигналов для генерации лечебного электрического сигнала, несколько комплектов электродов,-1 005742 причем каждый комплект электродов содержит по меньшей мере два электрода для приложения лечебного электрического сигнала к пациенту, и переключающий блок для избирательной подачи лечебного электрического сигнала на каждый комплект электродов по заданной схеме. В еще одном аспекте настоящее изобретение воплощено в способе обеспечения лечебных электрических сигналов, причем упомянутый способ содержит следующие операции: (а) генерация лечебного электрического сигнала, (б) обеспечение нескольких комплектов электродов, причем каждый комплект электродов содержит по меньшей мере два электрода для приложения лечебного электрического сигнала к пациенту, и (в) избирательного переключения лечебного электрического сигнала на каждый комплект электродов из всей совокупности комплектов электродов по заданной схеме. Соответственно, одним преимуществом настоящего изобретения является то, что для приложения лечебного электрического сигнала используются несколько комплектов электродов. Таким образом, в определенный момент времени лечебному воздействию может быть подвержена большая поверхность тела пациента без необходимости перемещать устройство по телу пациента. Это облегчает приложение лечебного электрического сигнала к телу пациента. Кроме того, это облегчает использование устройства самими пациентами без помощника. В предпочтительном варианте осуществления настоящего изобретения электроды размещены на основании, которое позволяет электродам точно прилегать к поверхности тела пациента. Это облегчает приложение лечебного электрического сигнала к тем поверхностям участков тела пациента, которые обычно не являются плоскими. Например, это позволяет основанию соответствовать изменениям формы спины пациента, облегая ее. Это также облегчает приложение лечебного электрического сигнала к нижней части спины пациента, следуя меридиану акупунктуры, что может привести к высвобождению энкефалинов телом для снятия стресса. В еще одном предпочтительном варианте осуществления настоящего изобретения предусмотрено гибкое основание, на котором расположены электроды. Таким образом, все основание, включая электроды, может плотно прилегать к поверхности тела пациента для улучшения контакта электродов с кожей пациента. В одном варианте осуществления изобретения гибкое основание отделено и удалено от блока управления для уменьшения массы гибкого основания и облегчения его приложения и/или привязывания к телу. Еще одним преимуществом настоящего изобретения является то, что оно содержит несколько комплектов электродов, на которые подается лечебный электрический сигнал по заданной схеме. Соответственно, хотя имеется большое количество электродов, которые используются для охвата большой поверхности тела пациента, лечебный электрический сигнал в определенное время прилагается только к одному комплекту электродов. Таким образом, лечебный электрический сигнал может подаваться на электроды,расположенные рядом, этим допуская подачу лечебного сигнала с электрическим потенциалом меньше того, который потребовался бы, если бы электроды располагались далеко друг от друга. Кроме того, это позволяет переключателю прилагать лечебные электрические сигналы по заданной схеме для достижения наилучшего охвата и благоприятного лечебного воздействия на пациента. Например, в предпочтительном варианте осуществления настоящего изобретения переключатель будет подавать лечебный электрический сигнал на следующий комплект электродов из ихсовокупности через каждые 0,5-2 с, чтобы избежать эффекта привыкания. Еще одним преимуществом настоящего изобретения является то, что лечебные электрические сигналы могут быть поданы на комплекты электродов по заданной схеме. Таким образом, пациент может контролировать приложение лечебных электрических сигналов, включая контроль области приложения,продолжительности и типа лечебного сигнала. Предпочтительно заданная схема выбирается так, чтобы уменьшить эффект привыкания. Заданная схема может также выбираться для обеспечения продленного полезного воздействия, которое продолжается после прекращения процедуры. Этого можно достигнуть,например, путем выбора такой заданной схемы, которая содействует образованию эндорфинов, которые удерживаются в теле пациента. Кроме того, при приложении лечебного электрического сигнала к акупунктурному меридиану тело пациента может вырабатывать энкефалины, которые снимают стресс. Также, путем приложения лечебного электрического сигнала по заданной схеме в противоположность бессистемному приложению пациент может быть уверен в том, что лечебный электрический сигнал не будет подан еще раз на тот же комплект электродов, что может привести к чрезмерному воздействию лечебных электрических сигналов на конкретный участок тела пациента и вызвать чувство дискомфорта у пациента и/или способствовать эффекту привыкания. Еще одно преимущество настоящего изобретения заключается в том, что лечебный электрический сигнал может иметь такие параметры, которые могут снижать или устранять боль, одновременно сохраняя эффективный уровень лечения. Это достигается, отчасти, лечебным электрическим сигналом, имеющим относительно высокую частоту примерно от 150 до 180 кГц, а более предпочтительно от 160 до 170 кГц, и базовая волна предпочтительно прилагается с частотой примерно от 2 до 100 раз в секунду. Для дальнейшего уменьшения боли, которая может ассоциироваться с лечебными электрическими сигналами, базовая волна лечебного электрического сигнала предпочтительно снижается от ее максимума до ее минимума примерно за 0,2-0,01 мкс. В еще одном предпочтительном варианте осуществления настояще-2 005742 го изобретения интеграл базовой волны за цикл равен нулю. Еще одним преимуществом настоящего изобретения является то, что заданная схема может включать различные типы лечебных электрических сигналов. Другими словами, переключающий блок будет избирательно подавать различные типы лечебных электрических сигналов на каждый комплект электродов по заданной схеме. Таким образом, пациент будет подвергаться воздействию различных типов лечебных электрических сигналов, которые могут оказывать различное благоприятное воздействие. Кроме того, изменение типов подаваемых лечебных электрических сигналов, а также ограничение времени, в течение которого переключающий блок может подавать лечебный электрический сигнал на каждый комплект электродов до примерно 0,5-2 с, снижает действие мозговых фильтров, этим уменьшая эффект привыкания, и может вызывать длительные благоприятные воздействия, которые продолжаются после завершения лечения. Еще одно преимущество настоящего изобретения заключается в том, что на электроды может быть наложено электропроводящее вещество для повышения электропроводности. Поскольку электроды должны будут находиться в неподвижном состоянии, электропроводящее вещество будет оставаться между поверхностью кожи пациента и электродами. Кроме того, такое электропроводящее вещество обычно имеет консистенцию геля, который придает ему адгезионные свойства. Таким образом, электропроводящее вещество может помогать удерживать электроды в контакте с кожей. Кроме того, в случае, когда основание имеет небольшую массу, как, например, когда используется гибкое основание, адгезионные свойства электропроводящего вещества могут быть достаточны для удержания гибкого основания на месте, особенно в варианте осуществления изобретения с использованием гибкого основания. Дальнейшие аспекты изобретения станут очевидными после ознакомления с нижеследующим подробным описанием изобретения и чертежами, которые иллюстрируют изобретение и предпочтительные варианты его осуществления. Краткое описание чертежей На чертежах, которые иллюстрируют варианты осуществления настоящего изобретения,фиг. 1 А и 1 В представляют вид снизу и сбоку, соответственно, устройства согласно одному варианту осуществления настоящего изобретения; фиг. 2 - схему с указанием деталей устройства для приложения лечебного электрического сигнала; фиг. 3 - нижнюю вертикальную проекцию устройства согласно одному варианту осуществления настоящего изобретения; фиг. 4 - временную диаграмму, показывающую базовую волну согласно одному варианту осуществления настоящего изобретения; фиг. 5 А, 5 В и 5 С - временные диаграммы, показывающие различные типы лечебных электрических сигналов, которые могут быть приложены по заданной схеме согласно одному варианту осуществления настоящего изобретения; фиг. 6 - перспективу устройства согласно еще одному варианту осуществления настоящего изобретения, имеющего корпус, отделенный от основания; фиг. 7 А - вид сверху на верхнюю часть гибкого основания; фиг. 7 В - вид снизу на нижнюю часть гибкого основания и фиг. 8 - схему гибкого основания в сборе, показывая схему соединений электродов. Подробное описание предпочтительных вариантов осуществления изобретения На фиг. 1 А приведена нижняя вертикальная проекция и на фиг. 1 В - боковая вертикальная проекция устройства, обычно обозначаемого ссылочным номером 10, для подачи лечебных электрических сигналов согласно одному варианту осуществления настоящего изобретения. Как показано на фиг. 1 А и 1 В,устройство 10 содержит корпус 12, который в данном варианте осуществления изобретения заключает в себе несколько электродов 60. Корпус 12 также заключает в себе другие узлы, включая устройства ввода/вывода, такие как клавиатура и светодиоды 16, а также источник питания, такой как аккумуляторная батарея 8. Корпус 12 предпочтительно имеет отверстие 112 для полос 114. Таким образом, устройство 10 может быть прикреплено полосами или закреплено на части тела пациента, например на нижней части спины или на ноге, с помощью полос 114. В предпочтительном варианте осуществления изобретения несколько электродов 60 смонтированы на основании 50, которое допускает относительное перемещение электродов 60. Таким образом, основание 50 и/или несколько электродов 60 на основании 50 будут способны существенно прилегать к поверхности тела пациента так, чтобы каждый из нескольких электродов 60 находился в контакте с поверхностью тела пациента, даже если она не плоская. Например, основание 50 может быть гибким для того, чтобы позволить электродам прилегать к поверхности тела пациента. В одном предпочтительном варианте осуществления изобретения, показанном на фиг. 7 А, 7 В и 8 и изложенном более подробно ниже, платформа 50 выполнена из гибкого непроводящего материала, такого как резина или майлар, который позволяет электродам 60 прилегать к поверхности тела пациента, а также электрически изолирует электроды 60 один от другого. В альтернативном варианте осуществления изобретения электроды 60 могут смещаться относительно основания 50, но они будут смещаться наружу для того, чтобы плотно прилегать к поверхности тела пациента. В любом случае очевидно, что основание 50 позволяет электро-3 005742 дам 60 плотно прилегать к поверхности тела пациента. Как также показано на фиг. 1 А, электроды 60 предпочтительно содержат переходники 61. Электроды 60 могут содержать по меньшей мере один переходник 61, а предпочтительно больше, для того, чтобы помочь уменьшить электрическое сопротивление в точках контакта между электродами 60 и поверхностью тела пациента. В предпочтительном варианте осуществления изобретения, показанном на фиг. 1 А, каждый электрод 60 имеет девять переходников 61. Фиг. 2 представляет схему с символьным указанием деталей устройства 10 для приложения лечебного электрического сигнала согласно одному варианту осуществления изобретения. Как показано на фиг. 2, устройство 10 содержит устройства ввода/вывода, такие как клавиатура и светодиоды 16, а также источник питания, такой как аккумуляторная батарея 8, которые также показаны на фиг. 1 А и 1 В. Как показано на фиг. 2, устройство 10 может также содержать переходник 18 для крепления на стену и источник питания с подзаряжающим устройством непрерывного действия 20, которые вместе образуют блок питания для подачи питания на устройство 10 и подзарядки аккумуляторной батареи 8 для последующего использования. Источник питания и подзаряжающее устройство непрерывного действия соединены с клавиатурой и светодиодом 16 для подачи питания на эту деталь. Клавиатура и светодиод 16, вместе с источником питания и подзаряжающим устройством непрерывного действия 20, соединены с генератором 22 синхросигналов для подачи питания на генератор 22 синхросигналов, а также для посылки и получения входных/выходных сигналов от клавиатуры и светодиода 16. Предпочтительно клавиатура и светодиод 16 могут посылать и принимать входные/выходные сигналы на генератор 22 синхросигналов и от него, который определяет заданные схемы и типы лечебных электрических сигналов, которые должны быть поданы на электроды 60 по заданным схемам. В предпочтительном варианте осуществления изобретения генератор 22 синхросигналов содержит микроконтроллер, например микропроцессор. Генератор 22 синхросигналов соединен с переключателями 26. Генератор 22 синхросигналов приводит в действие переключатели 26 для избирательного переключения лечебного электрического сигнала, подаваемого на электроды 60. Электроды 60 объединены в несколько комплектов электродов 60 а-60t. Переключатели 26 избирательно направляют лечебный электрический сигнал на каждый из этих комплектов электродов 60 а-60t по заданной схеме. Как показано на фиг. 2, первая группа переключателей 26 а направляет лечебный электрический сигнал на первый комплект 60 а из комплектов электродов 60 а-60t. Первый комплект электродов 60 а в этом варианте осуществления изобретения содержит два наружных электрода 1 и общий электрод 1. Соответственно в этом варианте осуществления изобретения первый комплект электродов 60 а содержит три электрода, а именно, общий электрод в центре и два наружных электрода. Как также показано на фиг. 2, устройство 10 содержит 20-й комплект электродов 60t, содержащий два наружных электрода 20 и общий электрод 20. Поэтому 20-й комплект электродов 60t также содержит три электрода - общий электрод в центре и два наружных электрода. Генератор 22 синхросигналов переключает лечебный электрический сигнал на 20-й комплект электродов 60t путем приведения в действие 20-й группы переключателей 26t. Хотя на фиг. 2 не показано, очевидно, что переключатели 26 содержат переключатели 26b-26s для переключения лечебного электрического сигнала на каждый из комплектов электродов 60b60s. В варианте осуществления изобретения, показанном на фиг. 2, есть 20 комплектов электродов по три электрода, т.е. всего 60 электродов. Однако понимается, что могут использоваться разные комплекты электродов и разное количество электродов в каждом комплекте. Генератор 22 синхросигналов и переключатели 26 вместе образуют переключающий блок, обозначаемый обычно ссылочным номером 25. Переключающий блок 25 используется для посылки лечебных электрических сигналов избирательно на каждый из нескольких комплектов электродов 60 а-60t по заданной схеме. Лечебный электрический сигнал генерируется генератором 24 сигналов. Генератор 24 сигналов будет генерировать базовый сигнал или базовую волну bw, которая затем избирательно передается переключающим блоком 25 на каждый из комплектов электродов 60 а-60t. Генератор 24 сигналов соединен с генератором 22 синхросигналов для управления базовой волной bw так, чтобы обеспечивать заданную схему и контролировать тип генерируемого лечебного электрического сигнала. Генератор 24 сигналов также соединен с источником питания, которым в этом варианте осуществления изобретения является аккумуляторная батарея 8, для получения питания, достаточного для генерирования лечебного электрического сигнала и базовой волны bw, которая формирует лечебный электрический сигнал. В одном из предпочтительных вариантов осуществления изобретения базовая волна bw будет иметь форму, показанную на фиг. 4 под ссылочным номером bw. В предпочтительном варианте осуществления изобретения базовая волна bw будет иметь частоту 150-180 кГц, а более предпочтительно 160-170 кГц. В предпочтительном варианте осуществления изобретения базовая волна bw имеет частоту примерно 166 кГц. На частоте 166 кГц период базовой волны bw будет равен примерно 6 мкс. Предпочтительно базовая волна bw будет убывать с ее максимального значения bmax = примерно +50 В до ее минимального значе-4 005742 ния bmin= примерно -17 В за время t, которое предпочтительно находится в пределах 0,2-0,01 мкс, а еще более предпочтительно в пределах 0,1-0,01 мкс. В предпочтительном варианте осуществления изобретения время t наиболее предпочтительно составляет примерно 0,05 мкс. В результате убывания базовой волны bw от максимума bmax до минимума bmin за этот относительно короткий период времени было выявлено, что боль, ожоги и другие дискомфортные явления, испытываемые пациентом, в большой степени устраняются. Из анализа базовой волны bw, показанной на фиг. 4, также очевидно, что интеграл базовой волны bw с течением времени будет равен нулю. Это очевидно из фиг. 4, которая иллюстрирует, что область А между bmax и нулем приблизительно равна области В между bmin и нулем. Это так потому, что значение bmax составляет примерно +50 В и длится 1,5 мкс, а напряжение bmin составляет примерно треть от этого, а именно -17 В, но длится в три раза больше, т.е. примерно 4,5 мкс. Соответственно, область А в сущности равна области В, что подтверждает, что интеграл базовой волны bw с течением времени будет равен нулю. Это также подтверждает, что нетто-заряд, прилагаемый к пациенту каждым электродом за период базовой волны bw, всегда будет нулевым. Так как лечебный электрический сигнал содержит базовую волну bw, интеграл лечебного электрического сигнала по времени также будет равен нулю. Было выявлено, что путем наличия базовой волны bw и поэтому лечебного электрического сигнала с интегралом по времени, примерно равным нулю, общая боль, ожоги и дискомфорт, испытываемые пациентом, в значительной мере снижаются. Как сказано выше, лечебный электрический сигнал содержит базовую волну bw. Однако предпочтительно, чтобы лечебный электрический сигнал не был идентичен базовой волне bw. Вместо этого, предпочтительно, чтобы лечебный электрический сигнал содержал всплески базовой волны bw с конкретной частотой, например 2-100 раз в секунду, и базовая волна bw была бы в состоянии покоя или не прилагалась в остальное время. На фиг. 5 А показан первый лечебный электрический сигнал tesa, когда базовая волна bw прилагается четыре раза в секунду. Поэтому первый лечебный электрический сигнал tesa имеет период примерно 250 мс и частоту 4 Гц. За период 250 мс базовая волна bw прилагается в течение примерно половины этого времени, т.е. 125 мс. В течение остающегося периода времени, т.е. 125 мс, базовая волна bw не прилагается. На фиг. 5 В показан второй лечебный электрический сигнал tesс, где базовая волна прилагается два раза в секунду. Второй лечебный электрический сигнал tesb прилагается всплеском продолжительностью примерно 250 мс и затем находится в состоянии покоя или не прилагается в течение примерно 250 мс. Соответственно второй лечебный электрический сигнал tesb имеет период примерно 500 мс и частоту примерно 2 Гц. На фиг. 5 С показан третий лечебный электрический сигнал tesc, который имеет период примерно 13 мс и поэтому частоту примерно 77 Гц. В этом варианте осуществления изобретения базовая волна bw прилагается всплеском продолжительностью примерно 3 мс, за которым следует период покоя, когда базовая волна bw не прилагается в течение примерно 10 мс. Таким образом, третий лечебный электрический сигнал tesc прилагает базовую волну bw 77 раз в секунду, но каждый раз только в течение примерно 3 мс. Устройство 10 может прилагать любой из лечебных электрических сигналов tesa, tesb, tesc или любой другой тип лечебного электрического сигнала. В предпочтительном варианте осуществления изобретения лечебный электрический сигнал будет содержать базовую волну bw, прилагаемую с частотой примерно 2-100 раз в секунду. Как показано на фиг. 5 А, 5 В и 5 С, продолжительность всплеска, в течение которого прилагается базовая волна bw, может меняться и может не соответствовать полупериоду, что показывает третий лечебный электрический сигнал tesc на фиг. 5 С. Кроме того, заданная схема устройства 10 может содержать разные типы лечебных электрических сигналов, о чем более подробно сказано ниже. На фиг. 3 показана нижняя вертикальная проекция устройства 10, аналогичная виду, показанному на фиг. 1 А. В предпочтительном варианте осуществления изобретения, который показан на фиг. 3, каждый из комплектов электродов 60 а-60t содержит по меньшей мере три электрода 60, имеющих в сущности шевронное расположение. Например, первый комплект электродов 60 а, показанный на фиг. 3, содержит электроды 1, 2 и 3. Аналогично этому, последний комплект электродов 60t содержит электроды 4, 5 и 6. Очевидно, что двадцать шевронных расположений между первым комплектом электродов 60 а и последним комплектом электродов 60t иллюстрируют каждый комплект из всех комплектов электродов 60 а-60t варианта осуществления изобретения, показанного на фиг. 3. Предпочтительно, чтобы центральный электрод, такой как электроды 2 и 5, комплектов электродов 60 а-60t имел потенциал, противоположный потенциалу боковых электродов 1, 3 и 4, 6. Для достижения этого центральные электроды 2, 5 могут иметь другие электрические переключатели 26, чем боковые электроды. Это показано на фиг. 2, где первая группа переключателей 26 а содержит переключатели 26 ао и 26 ас. Переключатель 26 ао приводит в действие пару 1 наружных электродов, соответствующих электродам 1, 3, и переключатель 26 ас приводит в действие общий электрод 1, соответствующий электроду 2. Подобно этому, 20-я группа переключателей 26 содержит переключатели 26tc и 26to. Пере-5 005742 ключатель 26th приводит в действие пару 20 наружных электродов, соответствующих электродам 4 и 6, и переключатель 26tc приводит в действие общий электрод 20, соответствующий электроду 5. Понимается, что шевронное расположение электродов, показанное на фиг. 3, является предпочтительным вариантом осуществления изобретения и выбирается так, чтобы позволить воздействовать лечебным электрическим сигналом на относительно большую площадь, и в то же время электроды расположены достаточно близко друг к другу, чтобы напряжение не было слишком большим для преодоления естественного сопротивления тела. Тем не менее, понимается, что могут использоваться и другие расположения электродов, помимо шевронного, включая квадратную конфигурацию, круговую или полукруговую конфигурацию или даже прямую линию при условии, что каждый комплект электродов 60 а-60t имеет по меньшей мере два электрода, через которые может проходить лечебный электрический сигнал. В варианте осуществления изобретения, показанном на фиг. 3, где используется шевронное расположение, очевидно, что электрический сигнал будет проходить не через все электроды 60. Например,электроды а, b, с, d, e, f не образуют шевронного расположения с другими электродами и поэтому не будут использоваться в варианте осуществления изобретения, показанном на фиг. 3. Однако если используется другая конфигурация, такая как прямая линия, через электроды а, b, с, d, e, f может проходить электрический сигнал. Как сказано выше, переключающий блок 25 будет подавать лечебный электрический сигнал на комплекты электродов 60 а-60t по заданной схеме. Заданной схемой может являться любая схема, по которой лечебный электрический сигнал подается на каждый комплект электродов 60 а-60t в контролируемом порядке без подачи лечебного электрического сигнала дважды на один и тот же комплект электродов, этим избегая появления эффекта привыкания. В предпочтительном варианте осуществления изобретения переключающий блок 25 будет посылать лечебный электрический сигнал последовательно на каждый комплект электродов 60 а-60t. Например,как показано на фиг. 3, переключающий блок 25 будет посылать лечебный электрический сигнал последовательно и поочередно, начиная с первого комплекта электродов 60 а на первом конце 30 устройства 10 и основания 50 и заканчивая на последнем комплекте электродов 60t на втором конце 32 устройства 10 и основания 50. Переключающий блок 25 может иметь заданную схему, которая непрерывно и поочередно посылает лечебный электрический сигнал в этом последовательном порядке от первого комплекта электродов 60 а до последнего комплекта электродов 60t. Альтернативно, переключающий блок 25 может иметь заданную схему, которая посылает лечебный электрический сигнал в другом направлении, охватывая основание 50. Например, как показано на фиг. 3, переключающий блок 25 может сначала подавать лечебный электрический сигнал в первом направлении, показанном в общем стрелками, обозначенными ссылочным номером 41, от первого конца 30 до второго конца 32. Переключающий блок 25 затем может прилагать лечебный электрический сигнал во втором направлении, показанном в общем стрелками, обозначенными ссылочным номером 42, от второго конца 32 к первому концу 30. Для целей настоящего изобретения считается, что охват представляет собой приложение лечебных электрических сигналов один раз через каждый из комплектов электродов 60 а-60t в любом направлении 41, 42, проходя по основанию 50. В варианте осуществления изобретения, показанном на фиг. 3, комплекты электродов 60 а-60t в первом направлении 41 будут теми же, что и комплекты электродов 60t-60 а во втором направлении 42. Другими словами, лечебный электрический сигнал будет прилагаться к тем же трем электродам в каждом комплекте электродов 60 а-60t в обоих направлениях 41, 42. Однако настоящее изобретение не ограничено этим вариантом осуществления. Более того, комплекты электродов 60 а-60t в первом направлении 41 могут отличаться от комплектов электродов 60 а-60t во втором направлении 42, при условии, что в каждом комплекте электродов 60 а-60t есть по меньшей мере два электрода 60. Кроме того, лечебный электрический сигнал необязательно должен быть одинаковым в каждом направлении. Вместо этого в предпочтительном варианте осуществления изобретения лечебный электрический сигнал будет меняться при каждом охвате. Например, как показано в табл. А ниже, при проходе 1, которое осуществляется предпочтительно в первом направлении 41, лечебный электрический сигнал будет соответствовать первому лечебному электрическому сигналу tesa, показанному на фиг. 5 А, и будет поочередно и последовательно прилагаться к каждому из комплектов электродов 60 а-60t. При проходе 2,который осуществляется предпочтительно во втором направлении 42, лечебный электрический сигнал будет соответствовать второму лечебному электрическому сигналу tesb показанному на фиг. 5 В. Подобно этому, при проходе 3, который предпочтительно осуществляется в первом направлении 41, лечебный электрический сигнал будет соответствовать третьему лечебному электрическому сигналу tesc, показанному на фиг. 5 С. Одним преимуществом вышеизложенного является то, что приложение базовой волны bw с различной частотой, а именно 4, 2 и 77 Гц, будет оказывать разные благоприятные воздействия на пациента. Например, было выяснено, что частота примерно 77 Гц вызывает образование эндорфинов и энкефалинов, которые снимают стресс, и поэтому она предпочтительна для эффекта устранения боли. Было выяснено, что образование энкефалинов было наиболее выраженным, когда устройство 10 прилагалось к акупунктурным меридианам в области нижней части спины. Было выяснено, что частоты 2 и 4 Гц вызывают образование эндорфинов. Соответственно устройство 10 может прилагать лечебные электрические сигналы к комплектам электродов 60 а-60t по заданной схеме. Кроме того, заданная схема действия устройства 10 может использоваться для различных типов лечебных электрических сигналов tesa, tesb, tesc на различных этапах. Было выявлено, что предпочтительно лечебный электрический сигнал необходимо прилагать к комплекту электродов 60 а-60t в течение примерно 0,5-2 с. Например, как указано в табл. А выше, лечебные электрические сигналы прилагаются к каждому из комплектов электродов 60 а-60t в течение примерно 1 с. Таким образом поскольку в варианте изобретения, показанном на фиг. 3, используется примерно 20 комплектов электродов, каждый проход от одного конца 30 или 32 до другого конца 32 или 30 занимает примерно 20 с. Заданная схема, показанная в табл. А, включает три прохода и три типа лечебных электрических сигналов tesa, tesb, tesc и, поэтому займет примерно 1 мин. Предпочтительно проход до следующего комплекта электродов 60 а-60t будет происходить в течение периода покоя, когда базовая волна bw не прилагается. Продолжительность от 0,5 до 2 с предпочтительно потому, что этого времени достаточно для образования эндорфинов и энкефалинов. Однако помимо этого, продолжительность от 0,5 до 2 с обычно недостаточна для того, чтобы позволить телу образовать гормоны, которые противодействуют благоприятным эффектам эндорфинов и энкефалинов. Соответственно путем приложения лечебных электрических сигналов по заданной схеме, где переключающий блок 25 переключает лечебный электрический сигнал на следующий комплект электродов через 0,5-2 с, эффект привыкания может быть уменьшен, и пациент может испытывать рост количества эндорфинов и энкефалинов. Таким образом, пациент может испытывать продленный эффект от применения устройства 10, по меньшей мере частичный, из-за роста количества эндорфинов и энкефалинов в результате применения устройства 10. Также было выяснено, что путем использования заданной модели, которая включает различные типы лечебных электрических сигналов tesa, tesb, tesc, эффект привыкания может быть еще более снижен за счет того, что используемые различные типы лечебных электрических сигналов tesa, tesb, tesc могут обходить фильтры мозга, которые вызывают эффект привыкания. Эффект привыкания еще больше снижается в результате приложения лечебных электрических сигналов tesa, tesb, tesc к пациенту в течение времени,не превышающего 0,5-2 с для каждого комплекта электродов 60 а-60t. Более того, приложение различных типов лечебных электрических сигналов tesa, tesb, tesc также вызывает различные виды благоприятных воздействий, таких как образование эндорфинов, а также образование энкефалинов. Соответственно генерирование и приложение различных типов лечебных электрических сигналов tesa, tesb, tesc к электродам 60 не только помогает снизить эффект привыкания, но и обеспечивает пациенту несколько благоприятных воздействий, и эти благоприятные воздействия, которые испытывает пациент, будут с большей вероятностью продолжаться после прекращения применения устройства 10. На фиг. 6 показано устройство, обозначаемое обычно ссылочным номером 300, по еще одному варианту осуществления настоящего изобретения. Как показано на фиг. 6, устройство 300 имеет основание, которое отделено от корпуса 310, в котором размещены остальные детали и узлы устройства 300,такие как генератор 24 сигналов и переключающий блок 25. Как показано на фиг. 6, корпус 310 может также содержать устройства ввода/вывода, такие как клавиатура и светодиод 306. Корпус 310 будет также предпочтительно содержать источник питания и непрерывно действующее подзаряжающее устройство для подзарядки аккумуляторной батареи 8 и/или получения питания от монтируемого на стене переходника 18, аналогично устройству 10, описанному выше. Как также показано на фиг. 6, корпус 310 соединен с основанием 50 электрическим соединением,обозначаемым обычно ссылочным номером 313. Электрическое соединение в этом варианте осуществ-7 005742 ления изобретения содержит первый закрепленный электрический кабель 312, проходящий из корпуса 310 к соединителю, такому как зажимный соединитель 316. Первый кабель 312 обычно прикреплен к корпусу 310 на одном конце 311 и к соединителю 316 на втором конце 318. Таким образом, соединитель 316 электрически соединен с деталями и узлами устройства 300, включая генератор 24 сигналов. Соединитель 316, показанный на фиг. 6, обычно называется зажимным, но понимается, что может быть использован соединитель любого типа. Соединитель 316 также имеет входную/выходную прорезь 319, в которую может быть подан с возможностью отсоединения первый конец 419 (показанный на фиг. 7 А, 7 В и 8) второго съемного кабеля 314. Второй конец 420 (показанный на фиг. 7 А, 7 В и 8) второго кабеля 314 соединяется предпочтительно постоянно с основанием 50, обеспечивая электрическое соединение первого конца 419 второго кабеля 314 с электродами 60 на основании 50. Таким образом, первый конец 419 второго кабеля 314 может быть с возможностью отсоединения сопряжен или пропущен во входную/выходную прорезь 319 соединителя 316, чтобы этим избирательно соединять, с возможностью отсоединения, узлы и детали, содержащиеся в корпусе 310, и, в частности генератор 24 сигналов с электродами 60 на основании 50. В еще одном варианте осуществления изобретения соединитель 316 выполнен как одно целое с корпусом 310, так что первый закрепленный кабель 312 не нужен, но вместо этого первый конец 419 второго кабеля 314 будет пропущен с возможностью отсоединения во входную/выходную прорезь 319 в корпусе 310. Преимущества устройства 300, показанного на фиг. 6, включают то, что основание 50 может быть снято с соединителя 316 для технического обслуживания и/или ремонта. Кроме того, в предпочтительном варианте осуществления изобретения различные типы оснований 50, имеющие разные размеры или с различным расположением на них электродов 60, могут быть с возможностью замены или отсоединения пропущены в прорезь 319 соединителя 316. Это повышает универсальность устройства 300, показанного на фиг. 6. Кроме того, в предпочтительном варианте осуществления изобретения основание 50 может являться гибким основанием 350, показанным на фиг. 6, но проиллюстрированным и обсуждаемым ниже более детально в связи с фиг. 7 А, 7 В и 8. В случае гибких оснований 350, они обычно являются расходными,так что после нескольких случаев применения первый конец 419 второго кабеля 314 может быть отсоединен и удален из прорези 319 соединителя 316 и заменен первым концом 419 другого еще одного второго кабеля 314, соединенного с еще одним гибким основанием (не показано). Таким образом, гибкие основания 350, которые обычно менее эластичные, могут периодически заменяться и либо утилизироваться, либо перерабатываться. На фиг. 7 А и 7 В показано гибкое основание 350 по одному из предпочтительных вариантов осуществления настоящего изобретения. На фиг. 7 А приведен вид сверху на верхнюю часть гибкого основания 350U. Верхняя часть гибкого основания 350U содержит серебряные красящие соединители 370, проходящие по длине второго кабеля 314 до первого конца 419. Серебряные красящие соединители 370 электропроводящие и могут проводить лечебные электрические сигналы, получаемые от генератора 24 сигналов через переключатели 26, первый кабель 312, соединитель 316 и второй кабель 314. В этом предпочтительном варианте осуществления изобретения, показанном на фиг. 6, второй кабель 314 выполнен как одно целое с гибким основанием 350, так что серебряные красящие соединители 370 будут выступать за второй конец 420 к соединениям 340. Однако понимается, что второй кабель 314 может быть отделен от гибкого основания 350 так, чтобы еще один соединитель (не показан) мог соединять второй конец 420 второго кабеля 314 с гибким основанием 350. Соединения 340 электрически соединены с центральными электродами 60 с, показанные как средний ряд из трех рядов электродов 60 на фиг. 7 В. Центральные электроды 60 с приводятся в действие центральными переключателями 26 ас-26tc, как было сказано выше по отношению к фиг. 2, 3, 4 и 5. Таким образом, лечебные электрические сигналы могут передаваться от генератора 24 сигналов на центральные электроды 60 с. На фиг. 7 В показана нижняя часть гибкого основания 350L, которая также имеет серебряные красящие соединители 371, проходящие вдоль второго кабеля 314 до первого конца 419 для приема лечебного электрического сигнала от генератора 24 сигналов, аналогичные серебряным красящим соединителям 370. Однако серебряные красящие соединители 371 в нижней части гибкого основания 350L проходят до наружных электродов 60 о, показанных как два наружных ряда на фиг. 7 В. Наружные электроды 60 о приводятся в действие наружными переключателями 26 ао-26to, о которых сказано выше в связи с фиг. 2, 3,4 и 5. Из фиг. 7 А и 7 В очевидно, что серебряные красящие соединители 370 на верхней части гибкого основания 350U будут электрически изолированы от серебряных красящих соединителей 371 на нижней части гибкого основания 350L. Также очевидно, что хотя электроды 60 еще присутствуют на нижней части гибкого основания 350L, средний ряд будет электрически изолирован от двух наружных рядов, за исключением электрического контакта через поверхность тела пациента, по которому будут проходить лечебные электрические сигналы. Предпочтительно верхняя и нижняя части гибкого основания, 350U и 350L соответственно, изготовлены из изоляционного материала, на который могут быть помещены серебряные красящие соедини-8 005742 тели 370, 371. В предпочтительном варианте осуществления изобретения верхняя и нижняя части гибких оснований, 350U и 350L соответственно, изготовлены из майлара, но также могут использоваться и другие материалы, такие как резина, пластик или другие электроизоляционные материалы. Как показано на фиг. 7 В, электроды 60 будут иметь ориентацию, например, как при шевронном расположении, обычно обозначенную ссылочным номером 365. Таким образом, лечебный электрический сигнал 60 будет прилагаться вдоль шевронного расположения, аналогичного тому, о котором было сказано в связи с устройством 10. Другими словами, электроды 60 на гибком основании 350 могут использоваться таким же образом, как и электроды 60 на устройстве 10, о котором было сказано выше. На фиг. 8 показано гибкое основание 350 в сборе с его верхней частью 350U, соединенной с нижней частью 350L, например, с помощью клея, связующего или иным образом, соединяющим верхнюю часть 350U с нижней частью 350L. Как показано на фиг. 8, серебряные красящие соединители 370, 371 находят друг на друга, но электрически изолированы. Например, если серебряные красящие соединители 370 находятся на верхней поверхности 361 верхней часть 350U гибкого основания, и серебряные красящие соединители 371 находятся на нижней поверхности 362 нижней части 350L гибкого основания, то верхняя и нижняя части 350U, 350L соответственно, гибкого основания 350 будут действовать в качестве электрической изоляции. Так и происходит, поскольку серебряные красящие соединители 370 находятся на верхней поверхности 361 гибкого основания 350, и серебряные красящие соединители 371 находятся на нижней поверхности 362 гибкого основания 350, когда части 350U, 350L собраны. Специалисту в данной области техники будет понятно, что тот же эффект может быть получен путем изготовления гибкого основания 350 из одного слоя майлара или другого электроизолирующего материала с серебряными красящими соединителями 370 на верхней поверхности 361 и серебряными красящими соединителями 371 на нижней поверхности 362, а не путем соединения двух частей 350U, 350L. Как показано на фиг. 8, гибкое основание 350 может также содержать полосу 410. Полоса 410 может быть выполнена как одно целое с гибким основание 350. Полоса 410 может использоваться для прикрепления гибкого основания 350 к части тела пациента, например к руке или ноге. Полоса 410 может быть также обернута вокруг соединителя 316 для удержания первого конца 319 второго кабеля 314 вместе с кабелем 316. Также понимается, что гибкое основание 350 в настоящей конструкции будет относительно легким. Преимущество этого в том, что гибкое основание 350 может легко удерживаться на месте на теле пациента, например на нижней части спины пациента с помощью полосы 410 или без нее. В еще одном предпочтительном варианте осуществления изобретения электроды 60 имеют электропроводящее вещество, обозначенное в общем ссылочным номером 400 на фиг. 8, которое увеличивает электропроводность электродов 60 при приложении электрического сигнала к телу пациента. Электропроводящее вещество 400 может являться любым веществом, которое выполняет эту функцию, но в предпочтительном варианте осуществления изобретения электропроводящее вещество 400 имеет адгезионные свойства, которые могут помочь в удержании гибкого основания 350, которое может иметь относительно небольшую массу, на поверхности тела пациента. Электропроводящее вещество 400 может также помочь удерживать отдельные электроды 60 в контакте с поверхностью тела пациента. Понимается, что хотя электропроводящее вещество 400 показано как применяющееся только в четырех электродах 60 на фиг. 8, предпочтительно электропроводящее вещество 400 будет применено во всех электродах 60. Хотя существует ряд электропроводящих веществ 400, которые могут использоваться для этой цели, было выяснено, что Hydragel (товарный знак), производимый компанией Hydramar, хорошо зарекомендовал себя в экспериментах. В частности, электропроводящее вещество Hydrogel 400 увеличивает электрическую проводимость лечебных электрических сигналов от электродов 60 к коже пациента, а также имеет достаточные адгезионные свойства для удержания гибкого основания 350 на поверхности тела пациента. После определенного времени использования, однако, электропроводящее вещество 400 теряет свои электропроводящие свойства, а также может потерять свои адгезионные свойства. В этом случае гибкое основание 350 просто может быть заменено новым электропроводящим веществом 400,имеющим нанесенное на него электропроводящее вещество 400. Альтернативно, гибкое основание 350 может быть использовано повторно после очистки и нанесения на электроды 60 нового электропроводящего вещества 400. Понятно, что лечебные электрические сигналы будут иметь любой тип напряжения или тока, необходимый для оказания лечебного воздействия, который могут выбрать специалисты в данной области техники. Более конкретно, хотя настоящее изобретения было описано по отношению к лечебным электрическим сигналам, имеющим базовую волну bw конкретного напряжения, понимается, что настоящее изобретение не ограничено лечебными электрическими сигналами, имеющими это конкретное напряжение, но скорее будет использовать любое напряжение, которое даст лечебный эффект. Кроме того, настоящее изобретение может быть использовано для различных видов лечения, включая снятие боли, снятие стресса, электроакупунктуру и чрескожную электростимуляцию нерва, и точные значения напряжения и тока базовой волны bw лечебных электрических сигналов для каждого из этих видов лечения могут быть разными. На поверхность тела пациента предпочтительно должен быть нанесен электропроводящий крем, известный в данной области техники, для улучшения электрического контакта между элек-9 005742 тродами 60 и телом пациента, уменьшающий сопротивление в точках контакта. Кроме того, хотя настоящее изобретение было описано по отношению к трем типам лечебных электрических сигналов tesa, testb, tesc, понимается, что изобретение не ограничено этими конкретными типами лечебных электрических сигналов. Хотя эти три типа лечебных электрических сигналов tesa, tesb, tesc,как было выяснено, являются предпочтительными лечебными электрическими сигналами, другие типы лечебных электрических сигналов также могут использоваться в заданной схеме настоящего изобретения. Будет понятно, что, хотя различные признаки изобретения были описаны по отношению к тому или иному варианту осуществления изобретения, эти различные признаки и варианты осуществления изобретения могут быть объединены или использованы в сочетании с другими признаками и вариантами осуществления изобретения, описанного и проиллюстрированного в настоящем документе. Хотя с помощью данного раскрытия были описаны и проиллюстрированы предпочтительные варианта осуществления изобретения, следует понимать, что изобретение не ограничено этими конкретными вариантами осуществления. Скорее изобретение включает все варианты осуществления, которые являются функциональными, механическими или электрическими эквивалентами конкретных вариантов осуществления и признаков, которые были описаны и проиллюстрированы в настоящем документе. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для подачи лечебного электрического сигнала, содержащее генератор (24) для генерирования лечебного электрического сигнала; несколько комплектов электродов (60 а-60t), каждый из которых состоит по меньшей мере из двух электродов (60) для приложения лечебного электрического сигнала к телу пациента; и переключающее средство (26) для избирательной подачи лечебного электрического сигнала на каждый из комплектов электродов (60 а-60t), отличающееся тем, что генератор (24) обеспечиваетвозможность формирования лечебного электрического сигнала, имеющего базовую частоту от 150 до 180 кГц и подаваемого импульса с частотой от 2 до 100 раз в секунду и убывающего со своих максимума до минимума в течение примерно 0,2-0,01 мкс, а переключающее средство обеспечивает возможность подачи лечебного сигнала на каждый из комплектов электродов через 0,5-2 с. 2. Устройство по п.1, отличающееся тем, что несколько комплектов электродов (60 а-60t) размещены на основании (50, 350), позволяющем электродам (60) прилегать к поверхности тела пациента, так что электроды (60) нескольких комплектов электродов (60 а-60t) находятся в надежном электрическом контакте с поверхностью тела пациента. 3. Устройство по п.2, отличающееся тем, что переключающее средство (26) обеспечивает подачу лечебного электрического сигнала последовательно на каждый комплект электродов (60 а-60t), начиная с первого комплекта электродов (60 а) и заканчивая последним комплектом электродов (60t). 4. Устройство (10, 300) по п.1, отличающееся тем, что переключающее средство (26) поочередно посылает лечебный электрический сигнал в первом направлении (41) на каждый комплект электродов(60 а-60t). 5. Устройство по п.1, отличающееся тем, что переключающее средство (26) поочередно посылает лечебный электрический сигнал в первом направлении (41), последовательно начиная с первого комплекта электродов (60 а) и заканчивая вторым комплектом электродов (60t), и затем посылает лечебный электрический сигнал во втором направлении (42), поочередно начиная со второго комплекта электродов(60t) и заканчивая первым комплектом электродов. 6. Устройство по п.5, отличающееся тем, что комплекты электродов (60 а-60t) в первом направлении(41) отличаются от комплектов электродов (60t-60 а) во втором направлении (42). 7. Устройство по п.1, отличающееся тем, что комплекты электродов (60 а-60t) содержат по меньшей мере три электрода (60), расположенные, по существу, по шевронной схеме и включающие, по меньшей мере, центральный электрод (60 с) и по меньшей мере два боковых электрода (60 о); и у которого центральный электрод (60 с) имеет потенциал, противоположный потенциалу боковых электродов (60 о), при приложении лечебного электрического сигнала. 8. Устройство по п.1, отличающееся тем, что генератор (24) обеспечивает возможность формирования лечебных электрических сигналов (tesа) и (tesb), частота следования импульсов которых различная; а переключающее средство (26) избирательно подает лечебные электрические сигналы на каждый комплект электродов (60 а-60t). 9. Устройство по п.8, отличающееся тем, что интеграл по времени лечебных электрических сигналов за полный цикл, по существу, равен нулю. 10. Устройство по п.9, отличающееся тем, что максимальное напряжение лечебного сигнала составляет порядка +50V, а минимальное напряжение лечебного сигнала составляет порядка -17V, причем длительность приложения минимального напряжения в три раза больше максимального напряжения, так чтобы интеграл по времени лечебных сигналов за полный цикл был, по существу, равен нулю. 11. Устройство по п.1, отличающееся тем, что генератор (24) обеспечивает импульсную подачу лечебного электрического сигнала с частотой 77 Гц с тем, чтобы лечебный сигнал прилагался в течение 3- 10005742 мс с последующим периодом покоя в течение 10 мс. 12. Способ подачи лечебных электрических сигналов, содержащий операции а) генерирования лечебного электрического сигнала с базовой волной с частотой от 150 до 180 кГц,подаваемого импульсно с частотой от 2 до 100 раз в секунду; б) наложения на тело пациента нескольких комплектов электродов, причем каждый комплект электродов содержит по меньшей мере два электрода для приложения лечебного электрического сигнала к телу; и в) избирательной подачи лечебного электрического сигнала на каждый из комплектов электродов через 0,5-2 с; причем лечебный электрический сигнал убывает со своего максимума до минимума в течение примерно 0,2-0,01 мкс. 13. Способ по п.12, содержащий операцию б 1) наложения нескольких комплектов электродов, размещенных на основании, которое позволяет электродам надежно прилегать к поверхности тела пациента так, что, по существу, все электроды из нескольких комплектов электродов находятся в электрическом контакте с поверхностью тела пациента. 14. Способ по п.13, содержащий операцию в 1) избирательной подачи лечебного электрического сигнала на каждый комплект электродов, последовательно начиная с первого комплекта электродов рядом с первым концом основания и заканчивая последним комплектом электродов на втором конце основания. 15. Способ по п.14, отличающийся тем, что интеграл по времени базовой волны лечебных электрических сигналов за полный цикл, по существу, равен нулю. 16. Способ по п.12, содержащий операцию б 3) наложения комплектов электродов, состоящих по меньшей мере из трех электродов, расположенных, по существу, по шевронной схеме, имеющих центральный электрод и по меньшей мере два боковых электрода. 17. Способ по п.12, отличающийся тем, что лечебный электрический сигнал убывает со своего максимума до минимума напряжения в течение примерно 0,1-0,01 мкс. 18. Способ по п.12, содержащий операцииa1) генерирования первого типа лечебного электрического сигнала (tesа), подаваемого импульсно с первой частотой от 2 до 100 раз в секунду; а 2) генерирования второго типа лечебного электрического сигнала (tesb), подаваемого импульсно со второй частотой от 2 до 100 раз в секунду, где первая частота отличается от второй частоты; и в 2) избирательной подачи первого и второго типа электрического сигнала (tesb) на каждый комплект электродов (60 а-60t). 19. Способ по п.12, содержащий операцию в 1) избирательной подачи лечебного электрического сигнала последовательно на каждый комплект электродов в первом направлении (41) и затем последовательно во втором направлении (42). 20. Способ по п.19, содержащий операцииa1) генерирования первого типа лечебного электрического сигнала (tesа), подаваемого импульсно с первой частотой от 2 до 100 раз в секунду; а 2) генерирования второго типа лечебного электрического сигнала (tesb), подаваемого импульсно со второй частотой от 2 до 100 раз в секунду, где первая частота отличается от второй частоты; и в 2) избирательной подачи лечебного электрического сигнала последовательно на каждый комплект электродов в первом направлении (41), затем последовательно во втором направлении (42), а затем снова последовательно в первом направлении (41). 21. Способ по п.12, содержащий операцию генерирования лечебного электрического сигнала, подаваемого импульсно с частотой 77 Гц с тем, чтобы лечебный сигнал прилагался в течение 3 мс с последующим периодом покоя в течение 10 мс. 22. Устройство для подачи лечебного электрического сигнала, содержащее средство для генерирования лечебного электрического сигнала; несколько комплектов электродов (60 а-60t), каждый из которых состоит по меньшей мере из двух электродов (60) для приложения лечебного электрического сигнала к телу пациента; и средства для избирательной подачи лечебного электрического сигнала на каждый из комплектов электродов (60 а-60t) через 0,5-2 с, отличающееся тем, что средство для генерирования лечебного электрического сигнала обеспечивает возможность формирования лечебного электрического сигнала, имеющего частоту от 150 до 180 кГц, подаваемого импульсно с частотой от 2 до 100 раз в секунду, у которого смена положительной волны на отрицательную происходит в течение примерно 0,10,01 мкс.
