Система и способ отбора геотермального тепла из пробуренной скважины для выработки электроэнергии

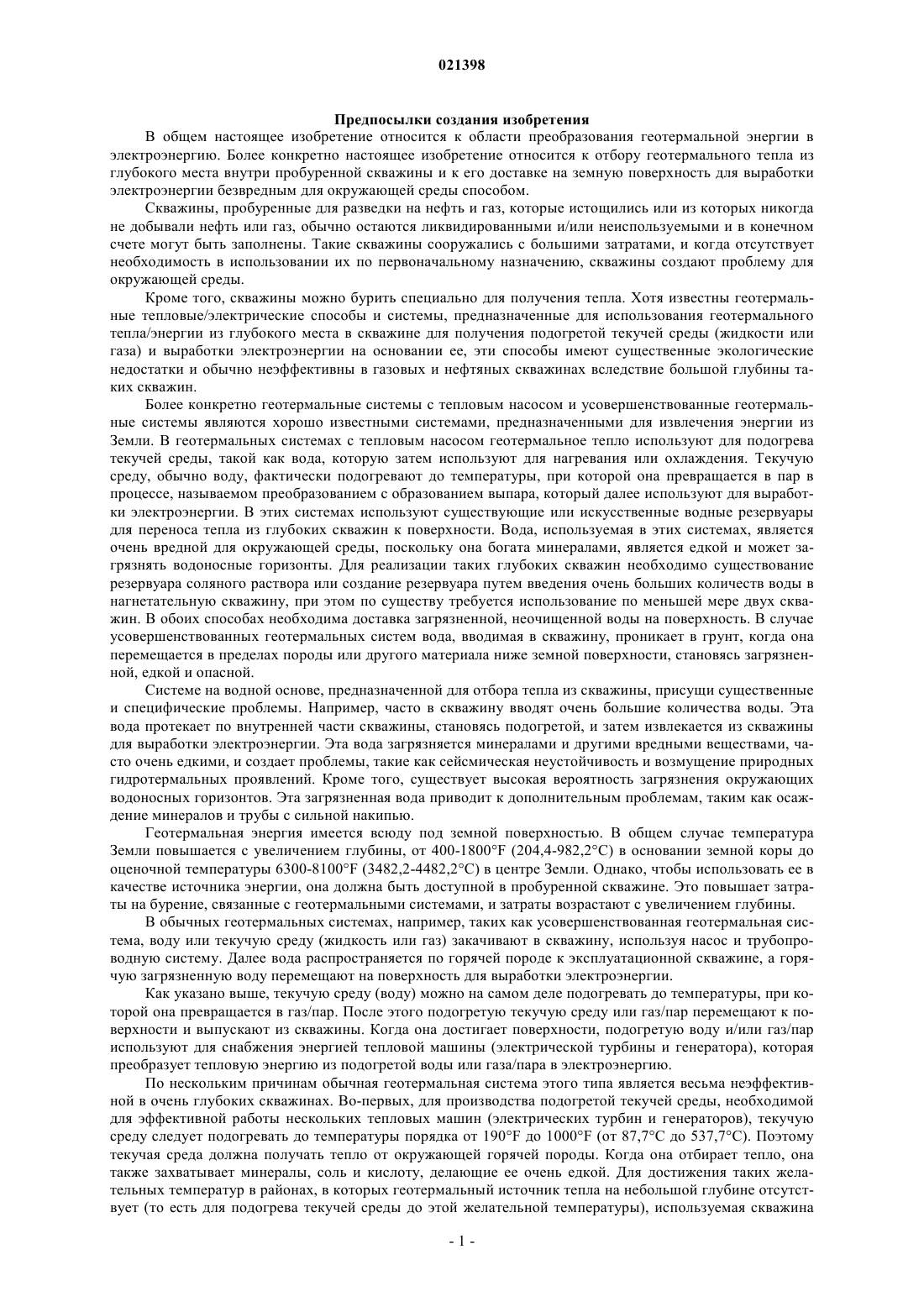

СИСТЕМА И СПОСОБ ОТБОРА ГЕОТЕРМАЛЬНОГО ТЕПЛА ИЗ ПРОБУРЕННОЙ СКВАЖИНЫ ДЛЯ ВЫРАБОТКИ ЭЛЕКТРОЭНЕРГИИ В замкнутой твердотельной системе вырабатывается электроэнергия из геотермального тепла из скважины с помощью потока тепла без необходимости больших количеств воды для передачи тепла от породы. Настоящее изобретение предполагается использовать в истощенных нефтяных и газовых скважинах и вновь пробуренных скважинах для выработки электроэнергии безвредным для окружающей среды способом. Геотермальное тепло передается из Земли к теплообменному элементу для подогрева содержимого труб. Трубы изолируют между забоем скважины и поверхностью для минимизации рассеяния тепла при перемещении содержимого труб к поверхности. Предпосылки создания изобретения В общем настоящее изобретение относится к области преобразования геотермальной энергии в электроэнергию. Более конкретно настоящее изобретение относится к отбору геотермального тепла из глубокого места внутри пробуренной скважины и к его доставке на земную поверхность для выработки электроэнергии безвредным для окружающей среды способом. Скважины, пробуренные для разведки на нефть и газ, которые истощились или из которых никогда не добывали нефть или газ, обычно остаются ликвидированными и/или неиспользуемыми и в конечном счете могут быть заполнены. Такие скважины сооружались с большими затратами, и когда отсутствует необходимость в использовании их по первоначальному назначению, скважины создают проблему для окружающей среды. Кроме того, скважины можно бурить специально для получения тепла. Хотя известны геотермальные тепловые/электрические способы и системы, предназначенные для использования геотермального тепла/энергии из глубокого места в скважине для получения подогретой текучей среды (жидкости или газа) и выработки электроэнергии на основании ее, эти способы имеют существенные экологические недостатки и обычно неэффективны в газовых и нефтяных скважинах вследствие большой глубины таких скважин. Более конкретно геотермальные системы с тепловым насосом и усовершенствованные геотермальные системы являются хорошо известными системами, предназначенными для извлечения энергии из Земли. В геотермальных системах с тепловым насосом геотермальное тепло используют для подогрева текучей среды, такой как вода, которую затем используют для нагревания или охлаждения. Текучую среду, обычно воду, фактически подогревают до температуры, при которой она превращается в пар в процессе, называемом преобразованием с образованием выпара, который далее используют для выработки электроэнергии. В этих системах используют существующие или искусственные водные резервуары для переноса тепла из глубоких скважин к поверхности. Вода, используемая в этих системах, является очень вредной для окружающей среды, поскольку она богата минералами, является едкой и может загрязнять водоносные горизонты. Для реализации таких глубоких скважин необходимо существование резервуара соляного раствора или создание резервуара путем введения очень больших количеств воды в нагнетательную скважину, при этом по существу требуется использование по меньшей мере двух скважин. В обоих способах необходима доставка загрязненной, неочищенной воды на поверхность. В случае усовершенствованных геотермальных систем вода, вводимая в скважину, проникает в грунт, когда она перемещается в пределах породы или другого материала ниже земной поверхности, становясь загрязненной, едкой и опасной. Системе на водной основе, предназначенной для отбора тепла из скважины, присущи существенные и специфические проблемы. Например, часто в скважину вводят очень большие количества воды. Эта вода протекает по внутренней части скважины, становясь подогретой, и затем извлекается из скважины для выработки электроэнергии. Эта вода загрязняется минералами и другими вредными веществами, часто очень едкими, и создает проблемы, такие как сейсмическая неустойчивость и возмущение природных гидротермальных проявлений. Кроме того, существует высокая вероятность загрязнения окружающих водоносных горизонтов. Эта загрязненная вода приводит к дополнительным проблемам, таким как осаждение минералов и трубы с сильной накипью. Геотермальная энергия имеется всюду под земной поверхностью. В общем случае температура Земли повышается с увеличением глубины, от 400-1800F (204,4-982,2C) в основании земной коры до оценочной температуры 6300-8100F (3482,2-4482,2C) в центре Земли. Однако, чтобы использовать ее в качестве источника энергии, она должна быть доступной в пробуренной скважине. Это повышает затраты на бурение, связанные с геотермальными системами, и затраты возрастают с увеличением глубины. В обычных геотермальных системах, например, таких как усовершенствованная геотермальная система, воду или текучую среду (жидкость или газ) закачивают в скважину, используя насос и трубопроводную систему. Далее вода распространяется по горячей породе к эксплуатационной скважине, а горячую загрязненную воду перемещают на поверхность для выработки электроэнергии. Как указано выше, текучую среду (воду) можно на самом деле подогревать до температуры, при которой она превращается в газ/пар. После этого подогретую текучую среду или газ/пар перемещают к поверхности и выпускают из скважины. Когда она достигает поверхности, подогретую воду и/или газ/пар используют для снабжения энергией тепловой машины (электрической турбины и генератора), которая преобразует тепловую энергию из подогретой воды или газа/пара в электроэнергию. По нескольким причинам обычная геотермальная система этого типа является весьма неэффективной в очень глубоких скважинах. Во-первых, для производства подогретой текучей среды, необходимой для эффективной работы нескольких тепловых машин (электрических турбин и генераторов), текучую среду следует подогревать до температуры порядка от 190F до 1000F (от 87,7C до 537,7C). Поэтому текучая среда должна получать тепло от окружающей горячей породы. Когда она отбирает тепло, она также захватывает минералы, соль и кислоту, делающие ее очень едкой. Для достижения таких желательных температур в районах, в которых геотермальный источник тепла на небольшой глубине отсутствует (то есть для подогрева текучей среды до этой желательной температуры), используемая скважина должна быть очень глубокой. Для известных систем этого типа геологические разрезы, которые можно использовать, очень ограничены, поскольку необходимы большие количества воды. Чем глубже скважина, тем сложнее реализация системы на водной основе. Кроме того, по мере того как скважина становится глубже, необходимо дополнительно перемещать газ или жидкость для достижения поверхности, что делает возможным дополнительное рассеяние тепла. Следовательно, использование обычных геотермальных систем выработки электроэнергии может быть очень неэффективным,поскольку большие расстояния между забоем скважины и поверхностью скорее приводят к потерям тепла. Эти потери тепла влияют на эффективность и экономические показатели систем выработки электроэнергии этих типов. В таких глубоких скважинах требуется еще больше воды, что усложняет геотермальные, вырабатывающие электроэнергию системы в случае таких глубоких скважин. Кроме того, известные геотермальные системы включают в себя насос, трубопроводную систему,заглубленную в породу, наземное устройство теплопередачи и воду в очень большом количестве, которая циркулирует через почву для отбора тепла от подземной горячей породы. Породу используют в качестве источника тепла для подогрева циркулирующей воды. Важным фактором при определении технической применимости такой известной геотермальной системы является глубина ствола скважины, которая влияет на стоимость бурения, стоимость трубопровода и мощность насоса. Если ствол скважины должен быть пробурен до очень большой глубины, геотермальная система на водной основе может не быть практичным альтернативным источником энергии. Кроме того, эти системы на водной основе часто перестают действовать вследствие отсутствия проницаемости горячей породы внутри Земли, когда вода,вводимая в скважину, никогда не достигает эксплуатационной скважины, из которой воду извлекают. Краткое изложение сущности изобретения В общем, настоящим изобретением созданы система и способ экономически эффективной передачи геотермального тепла из скважины к земной поверхности и дальнейшего использования для выработки электроэнергии в замкнутой твердотельной системе. Эти система и способ, известные как GTherm,отвечают требованиям в части безопасности окружающей среды, поскольку отсутствует поток текучей среды из Земли. Они полностью основаны на тепловом потоке из породы, находящейся глубоко в скважине, проходящей через твердые материалы, к теплому содержимому труб, прокачиваемому в замкнутом контуре с земной поверхности и к ней. В настоящем изобретении раскрыта система для выработки электроэнергии при использовании геотермального тепла из пробуренной скважины,содержащая использующий тепло компонент, имеющий замкнутую твердотельную систему отбора тепла. Замкнутая твердотельная система отбора тепла включает в себя теплообменный элемент, расположенный внутри теплового гнезда в скважине, и теплопроводящий материал, введенный в скважину для передачи геотермального тепла от породы, окружающей тепловое гнездо, к теплообменному элементу. Порода, окружающая тепловое гнездо, подогревает теплопроводящий материал до равновесной температуры, определяемой площадью поверхности породы, окружающей тепловое гнездо, при этом равновесная температура представляет собой температуру, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое к теплопроводящему материалу, и выше которой геотермальное тепло, выделяемое породой, окружающей тепловое гнездо, рассеивается, когда теплопроводящий материал проводит тепло от породы, окружающей тепловое гнездо, к теплообменному элементу. Система также включает в себя вырабатывающий электроэнергию компонент, который включает в себя тепловую машину и принимает геотермальное тепло от содержимого трубопроводного компонента, соединяющего использующий тепло компонент с вырабатывающим электроэнергию компонентом, причем трубопроводный компонент включает в себя комплект труб с нисходящим протеканием и комплект труб с восходящим протеканием, и трубы с восходящим протеканием транспортируют содержимое трубопроводного компонента, подогретое теплообменным элементом, к поверхности скважины и в вырабатывающий электроэнергию компонент. Кроме того, система включает в себя изоляционный материал, введенный в скважину и, по существу, окружающий по меньшей мере трубы с восходящим протеканием по меньшей мере на одном месте между тепловым гнездом и поверхностью скважины, для поддержания температуры содержимого трубопроводной системы, по существу, постоянной, когда содержимое трубопроводной системы прокачивается к поверхности скважины. Замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. Согласно другому осуществлению настоящего изобретения создана система для отбора геотермального тепла из пробуренной скважины. Система для отбора тепла содержит теплопроводящий материал, введенный в область внутри теплового гнезда вблизи забоя пробуренной скважины между теплообменным элементом и породой, окружающей тепловое гнездо, чтобы образовать замкнутый твердотельный теплообмен для теплого содержимого трубопроводной системы, втекающего в теплообменный элемент и вытекающего из него при равновесной температуре, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое к теплопроводящему материалу, и выше которой геотермальное тепло, выделяемое породой, окру-2 021398 жающей тепловое гнездо, рассеивается, когда теплопроводящий материал проводит тепло от породы,окружающей тепловое гнездо, к теплообменному элементу. Теплопроводящий материал затвердевает, по существу, с заполнением области внутри теплового гнезда для передачи тепла от породы, окружающей тепловое гнездо, к теплообменному элементу, при этом трубопроводная система доставляет содержимое трубопроводной системы с поверхности скважины в тепловое гнездо и переносит подогретое содержимое к поверхности скважины из теплового гнезда. Замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. Согласно еще одному осуществлению в настоящем изобретении создан способ выработки электроэнергии при использовании геотермального тепла из пробуренной скважины. Способ содержит отбор геотермального тепла от породы, окружающей тепловое гнездо, расположенное на определенном месте внутри скважины, путем введения теплопроводящего материала в тепловое гнездо, чтобы окружить теплообменный элемент с образованием замкнутой твердотельной системы отбора тепла, при этом теплопроводящий материал передает геотермальное тепло от породы, окружающей тепловое гнездо, к теплообменному элементу для подогрева содержимого трубопроводной системы, причем содержимое подогревается внутри теплового гнезда при равновесной температуре, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое теплопроводящим материалом, и выше которой геотермальное тепло, выделяемое породой, окружающей тепловое гнездо, рассеивается, когда теплопроводящий материал передает тепло от породы,окружающей тепловое гнездо, к теплообменному элементу. Кроме того, способ содержит изоляцию трубопроводной системы по меньшей мере в одном месте между тепловым гнездом и поверхностью скважины для поддержания температуры содержимого трубопроводной системы по существу постоянной,когда содержимое трубопроводной системы прокачивают на поверхность скважины. Способ также содержит закачивание подогретого содержимого трубопроводной системы в вырабатывающий электроэнергию компонент после достижения подогретым содержимым трубопроводной системы поверхности скважины. Замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. Согласно еще одному осуществлению настоящего изобретения создан способ отбора геотермального тепла из пробуренной скважины. Способ содержит определение типа породы на глубине скважины,площади поверхности породы на глубине скважины и коэффициента удельной теплопроводности породы на глубине скважины, увеличение площади поверхности породы на заданном месте в скважине между тепловой точкой скважины и забоем скважины и образование теплового гнезда внутри скважины, начинающегося на забое скважины и заканчивающегося в тепловой точке скважины. Кроме того, способ включает в себя введение теплопроводящего материала между породой, окружающей тепловое гнездо, и теплообменным элементом внутри теплового гнезда, чтобы образовать замкнутую твердотельную систему отбора тепла для передачи тепла от породы, окружающей тепловое гнездо, к теплообменному элементу для подогрева содержимого трубопроводной системы, втекающего в теплообменный элемент и вытекающего из него при равновесной температуре, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое теплопроводящим материалом, и выше которой геотермальное тепло, выделяемое породой, окружающей тепловое гнездо, рассеивается, когда теплопроводящий материал проводит тепло от породы, окружающей тепловое гнездо, к теплообменному элементу. Способ также содержит изоляцию трубопроводной системы между тепловым гнездом и поверхностью скважины. Замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. Другие осуществления, признаки и преимущества настоящего изобретения станут более очевидными из нижеследующего описания осуществлений в совокупности с несколькими сопровождающими чертежами, которые только для примера иллюстрируют принципы изобретения. Краткое описание чертежей На чертежах показано следующее: фиг. 1 изображает структурную схему системы согласно одному осуществлению настоящего изобретения, показывающую замкнутую систему, имеющую трубы, использующий тепло компонент и вырабатывающий электроэнергию компонент; фиг. 2 - вид крупным планом теплообменного элемента согласно осуществлению настоящего изобретения; фиг. 3 - поперечное сечение труб в стволе скважины согласно одному осуществлению настоящего изобретения; фиг. 4 - блок-схему последовательности операций способа выработки электроэнергии согласно одному осуществлению настоящего изобретения; фиг. 5 - разрез скважины и теплового гнезда согласно одному осуществлению настоящего изобретения; и фиг. 6 - поперечное сечение теплообменного элемента согласно одному осуществлению настоящего изобретения. Подробное описание изобретения В нижеследующем описании настоящего изобретения приведены ссылки на сопровождающие чертежи, которые образуют часть его и на которых только для иллюстрации показаны примеры осуществлений, поясняющие принципы настоящего изобретения и то, как они могут быть применены на практике. Должно быть понятно, что при применении на практике настоящего изобретения могут использоваться другие осуществления, а структурные и функциональные изменения к нему могут быть выполнены без отступления от объема настоящего изобретения. Согласно настоящему изобретению геотермальное тепло экономичным способом и эффективно передается из глубокого места внутри скважины на земную поверхность, и далее это геотермальное тепло используется для выработки электроэнергии в замкнутой твердотельной системе. В этой замкнутой твердотельной системе электроэнергия вырабатывается с помощью теплового потока, а не водного потока,вследствие чего нет необходимости в больших количествах воды, отдельно инжектируемой в скважину. На фиг. 1 показана система согласно настоящему изобретению, которая включает в себя использующий тепло компонент 10 и вырабатывающий электроэнергию компонент 20. Использующий тепло компонент 10 включает в себя теплообменный элемент 40 и теплопроводящий материал 100, который передает геотермальное тепло от горячей породы вблизи забоя 90 скважины 110 к теплообменному элементу 40. Система также включает в себя трубопроводную систему 50, состоящую из одной или нескольких труб 60 с нисходящим протеканием и одной или нескольких труб 80 с восходящим протеканием. Содержимое трубопроводной системы 50, прокачиваемое с поверхности и на поверхность механизмом 30 перекачки, включает в себя теплопроводящую жидкость или газ, который протекает через замкнутую систему и переносит тепло к поверхности скважины 110. Вырабатывающий электроэнергию компонент 20 включает в себя тепловую машину 120, которая преобразует тепло в электрическую энергию. Тепловая машина 120 может включать в себя электрическую турбину и генератор. Трубопроводная система 50 связывает друг с другом использующий тепло компонент 10 и вырабатывающий электроэнергию компонент 20. Трубы 60 с нисходящим протеканием и трубы 80 с восходящим протеканием трубопроводной системы 50 могут быть изолированы изоляционным материалом 70. Диаметр труб 60 с нисходящим протеканием и труб 80 с восходящим протеканием, используемых в трубопроводной системе 50, может варьироваться и должен определяться в соответствии с конкретными заданными требованиями к потоку. Чтобы упростить установку оборудования, в другом осуществлении трубы 60 с нисходящим протеканием и трубы 80 с восходящим протеканием объединены в максимально возможной степени в один элемент. В еще одном осуществлении одна или несколько труб 60 с нисходящим протеканием и одна или несколько труб 80 с восходящим протеканием изготовлены из гибкого материала и могут сматываться с барабана в скважину. Трубопроводная система 50 является гибкой и содержит несколько различных слоев из намотанных, стойких к коррозии стальных проводов и герметизирующих термопластичных полимеров, таких как полиэтилен, полиамид 11 и/или хлорированный поливинилхлорид. Количество слоев,используемых в любой конкретной трубе в трубопроводной системе 50, должно определяться в зависимости от глубины скважины и требований, предъявляемых к давлению/температуре. Используя механизм 30 перекачки и трубопроводную систему 50, содержимое трубопроводной системы 50, которое может быть теплопроводящей текучей средой, состоящей из жидкости или газа, перекачивают вниз по одной или нескольким трубам 60 с нисходящим протеканием и в скважину 110. Содержимое перекачивают вниз по одной или нескольким трубам 60 до уровня скважины 110, на котором имеется значительное геотермальное тепло, которое является достаточным для подогрева содержимого. Эта наименьшая глубина, на которой обнаруживается первое отвечающее требованиям тепло, в дальнейшем будет называться тепловой точкой 130, хотя понятно, что геотермальное тепло имеется на многих уровнях, и это геотермальное тепло становится более значительным по мере увеличения глубины скважины 110. Эта область между тепловой точкой 130 и забоем 90 скважины 110 называется тепловым гнездом 140. Теплообменный элемент 40 расположен в тепловом гнезде 140 на месте между тепловой точкой 130 скважины и забоем 90 скважины 110. Трубы 60 соединены с этим теплообменным элементом 40 на первой стороне 150, что позволяет содержимому проходить через теплообменный элемент 40 на первой стороне 150 теплообменного элемента 40. Теплообменный элемент 40 извлекает геотермальное тепло из Земли при использовании теплопроводящего материала 100, который соприкасается с горячей породой,окружающей тепловое гнездо 140, и это геотермальное тепло используется для подогрева содержимого,когда оно проходит через теплообменный элемент 40. В отличие от обычных систем, в которых подогретую текучую среду просто извлекают из скважины на верхнюю поверхность и далее используют нагревательный элемент для дополнительного подогрева текучей среды на уровне поверхности, в системе согласно настоящему изобретению использован теплообменный элемент 40, фактически расположенный на глубоком месте в самой скважине 110. Теплообменный элемент 40 и теплопроводящий материал 100 образуют замкнутую твердотельную систему отбора, в которой передается тепло, а не вода. Эта замкнутая твердотельная система отбора не оказывает отрицательного воздействия на окружающую среду и для нее требуется наличие только горячей породы. Тепловое гнездо 140 сооружают на желаемой глубине после увеличения площади поверхности окружающей породы, чтобы гарантировать максимальные температуру и поток геотермального тепла, выделяемого породой. Различные способы, рассмотренные в данной заявке, могут использоваться для увеличения площади поверхности породы. Увеличением площади поверхности породы гарантируется устойчивая постоянная равновесная температура и максимальный поток геотермального тепла из окружающей породы и в теплопроводящий материал 100, который инжектируют после сооружения теплового гнезда 140. Поэтому задача настоящего изобретения заключается в максимально возможном увеличении площади поверхности породы, окружающей встроенное тепловое гнездо 140, поскольку при этом возрастает тепловой поток от породы к теплопроводящему материалу 100, к теплообменному элементу 40, к содержимому трубопроводной системы 50. Один способ увеличения площади поверхности породы заключается в разрыве породы, окружающей тепловое гнездо, для создания трещин и разрывов, которые увеличивают площадь поверхности. В настоящем изобретении предполагается возможность использования многочисленных способов разрыва породы, включая гидравлический разрыв, бурение стволов скважины во многих направлениях, описанное в данной заявке, и в общем случае любой современный или перспективный способ разрушения или разрыва породы на большой глубине ниже земной поверхности. Равновесная температура представляет собой температуру или диапазон температур в одном осуществлении системы и способа настоящего изобретения, при которой подвод геотермального тепла к содержимому трубопроводной системы 50 равен скорости, с которой горячая порода, подводящая геотермальное тепло, возмещает или вновь образует тепло, которое она отдает. Если геотермальное тепло передавать при температуре выше равновесной, геотермальное тепло в горячей породе будет истощаться или рассеиваться, и скорость отбора и температура при отборе тепла будут снижаться. Если геотермальное тепло передавать при температуре, равной равновесной температуре или ниже ее, скорость отбора тепла будет постоянной и устойчивой, вследствие чего получается находящаяся в установившемся состоянии система отбора тепла. В общем случае теплообменные элементы представляют собой устройства, образованные для эффективной теплопередачи, которые обычно передают тепло от одной текучей среды к другой. Поэтому такие теплообменные элементы характеризуются потоком текучей среды, и эта текучая среда протекает через две стороны теплообменного элемента, при этом одна текучая среда подогревает другую. Они широко используются во многих технических процессах. Некоторые примеры включают в себя промежуточные охладители, предварительные подогреватели, бойлеры и конденсаторы в силовых установках. На фиг. 2 представлена схема теплообменного элемента 40, используемого в настоящем изобретении. Теплообменный элемент 40 настоящего изобретения подогревает текучую среду в замкнутой, находящейся в установившемся состоянии системе отбора тепла согласно настоящему изобретению с помощью теплового потока, а не потока текучей среды. Применяя первый закон термодинамики к теплообменному элементу, работающему в установившемся режиме, получаем следующее: где- массовый расход i-той текучей среды;- изменение удельной энтальпии i-той текучей среды. На фиг. 2 теплообменный элемент 40 показан в виде теплообменника с перекрестным током, в котором тепловые потоки перпендикулярны к текучей среде, которую необходимо подогревать, так что тепловой поток 240 проходит поверх/вокруг теплообменника в перпендикулярном направлении, тем самым подогревая текучую среду 230, которая протекает насквозь в направлении, перпендикулярном к тепловому потоку 240. В одном осуществлении теплообменный элемент 40 настоящего изобретения представляет собой высокотемпературный теплообменник, состоящий из теплообменника с перекрестным током рекуперативного типа, в котором текучим средам передается тепло на каждой стороне разделительной стенки. В качестве варианта теплообменный элемент 40 может состоять из высокотемпературного теплообменника, в котором используется регенеративная и/или испарительная конструкция. Независимо от конфигурации используемого теплообменного элемента в настоящем изобретении предполагается, что текучая среда, проходящая через теплообменный элемент 40, подогревается тепловым потоком, образующимся при отборе геотермального тепла от породы, окружающей тепловое гнездо 140, а не потоком более чем одной текучей среды. В другом осуществлении теплообменный элемент 40 включает в себя множество небольших капилляров 170. Содержимое входит в теплообменный элемент 40 из одной или нескольких труб 60 с нисходящим протеканием, где после этого оно распределяется, протекая по каждому из множества небольших капилляров 170. Капилляры 170 могут быть более тонкими, чем одна или несколько труб 60. Например,множество капилляров 170 может иметь меньший диаметр, чем одна или несколько труб 60, что позволяет быстрее подогревать содержимое, когда оно проходит по капиллярам 170, и вследствие этого повышается общий коэффициент полезного действия теплообменного элемента 40. В еще одном осуществ-5 021398 лении объединенный поток из капилляров 170 теплообменного элемента 40 должен соответствовать равному или большему потоку, чем поток в одной или нескольких трубах 60 с нисходящим протеканием и одной или нескольких трубах 80 с восходящим протеканием. В еще одном осуществлении теплообменный элемент 40 может состоять из плакированной титаном трубной доски, которая может быть образована из высокотемпературного никельсодержащего сплава или ферритной стали. Таким образом, теплообменный элемент 40 способен эффективно работать в условиях высоких температур/давлений. Кроме того, толщину титана можно менять в соответствии с конкретными режимами температуры и/или давления, при которых работает теплообменный элемент 40. Известны теплообменные элементы 40 других типов, которые можно использовать в настоящем изобретении. Примеры включают в себя, но без ограничения ими, теплообменники с параллельным током и/или противоточные теплообменники. В вариантах осуществлений могут использоваться теплообменники любого из этих типов. Основные факторы, учитываемые при проектировании теплообменного элемента 40, должны гарантировать эффективную работу его в условиях высоких температур/давлений. Кроме того, любому такому теплообменному элементу 40, используемому в настоящем изобретении,необходимо придавать размеры, согласованные со стволом 190 скважины 110. Кроме того, внутренние компоненты теплообменного элемента 40 могут включать в себя различные формы, предназначенные для максимизации количества тепла, передаваемого в трубопроводную систему 50 внутри теплообменного элемента 40, чтобы как можно сильнее подогревать содержимое. Как показано на фиг. 1 одна или несколько труб 80 с восходящим протеканием трубопроводной системы соединены с теплообменным элементом 40 на второй, противоположной стороне 160 теплообменного элемента 40. Подогретое содержимое извлекается из теплообменного элемента 40 в одну или несколько труб 80 и подогретое содержимое доставляется от тепловой точки 130 в скважине 110 к устью 180 скважины или на поверхность. Ствол 190 скважины от тепловой точки 130 до устья 180 скважины 110 полностью изолируют, чтобы предотвращать тепловые потери. Теплообменный элемент 40 и трубопроводная система 50 образуют замкнутую систему, которая отделяет содержимое от окружающей среды, при этом создается полностью безвредная для окружающей среды система. В одном осуществлении текучая среда, которую необходимо подогревать (или содержимое трубопроводной системы 50 в данной заявке), должна быть оптимизированной относительно переноса тепла. Примером такой текучей среды является антифриз, используемый в автомобилях. В качестве текучей среды также можно использовать газ или воду. Кроме того, текучая среда не должна иметь никаких свойств, вызывающих коррозию, а материал, используемый для сооружения трубопроводной системы 50, должен быть стойким к воздействию текучей среды. Кроме того, текучая среда находится под давлением в трубопроводной системе 50, так что система должна быть способна противостоять давлению,обусловленному глубиной скважины 110 и создаваемому механизмом 30 перекачки, когда текучая среда прокачивается через систему. Используемая текучая среда является инертной для окружающей среды и не будет причинять ущерба при выпуске в окружающую среду в случае выхода из строя трубопроводной системы 50. Как показано на фиг. 1, после полной установки трубопроводной системы 50 и теплообменного элемента 40 в скважине 110 тепловое гнездо 140 полностью заполняют теплопроводящим материалом 100. После заполнения теплового гнезда 140 теплопроводящим материалом 100 остальную часть ствола скважины 110 заполняют изоляционным материалом 70. Теплопроводящий материал 110 должен иметь теплопроводящие свойства и допускать сцепление и затвердевание внутри теплового гнезда 140. Теплопроводящий материал 100 предназначен для удержания и эффективной передачи тепла, поддержания по существу постоянной температуры на всем протяжении теплового гнезда 140. Теплопроводящий материал 100 связывает горячую породу, окружающую тепловое гнездо 140, с теплообменным элементом 40,при этом образуется использующий тепло компонент 10. Теплопроводящий материал 100, используемый в настоящем изобретении, может иметь различные формы. Обычно можно использовать любое вещество или материал, который проводит тепло при заданных температурах внутри скважины 110. Примеры таких веществ или материалов включают в себя, но без ограничения ими, жидкое цементное тесто, улучшенное жидкое цементное тесто, пластмассу, керамики, улучшенные керамики, расплавленный металл, например такой как медь, или любое сочетание из них. В дополнение к этому в настоящем изобретении предполагается, что один или несколько дополнительных материалов также можно вводить в скважину 110 по трубе, такой как труба 210 большого диаметра, и можно использовать для отбора и передачи геотермального тепла, выделяемого на площади поверхности породы. Примеры такого дополнительного материала включают в себя, но без ограничения ими, шарики, бусины, провод или металлическую сетку и трубы. Такой дополнительный материал улучшает передачу геотермального тепла за счет заполнения трещин и разрывов в породе, окружающей тепловое гнездо. Благодаря увеличению площади поверхности породы, окружающей тепловое гнездо 140, и использованию дополнительного материала повышается производительность теплопроводящего материала 100. Дополнительный материал сам повышает площадь поверхности теплопередачи, и это означает, что геотермальное тепло, передаваемое от породы, окружающей тепловое гнездо 140, выделяется с более значительных площадей поверхности, обеспечиваемых вводом дополнительных материалов в тепловое гнездо 140. Теплопроводящий материал 100, введенный в тепловое гнездо 140 по трубе 210 большого диаметра, также заполняет эти трещины и разрывы вокруг дополнительного материала и затвердевает, при этом теплопередающая способность повышается за счет увеличенной площади поверхности. Поэтому, чтобы получать выгоду от увеличения площади поверхности породы, окружающей тепловое гнездо 140, теплопроводящий материал 100 можно использовать в сочетании с таким дополнительным материалом. Согласно другому осуществлению в настоящем изобретении также предполагается, что такие дополнительные материалы могут использоваться без теплопроводящего материала 100. Дополнительные материалы, описанные в данной заявке, также передают геотермальное тепло от породы, окружающей тепловое гнездо, к теплообменному элементу 40. В осуществлении, в котором теплопроводящий материал 100 используют вместе с дополнительными материалами, описанными в данной заявке, теплопроводящий материал 100 сцепляется с дополнительными материалами и затвердевает вокруг них. На фиг. 3 показано поперечное сечение скважины 110, в которой использована система настоящего изобретения. В стволе 190 скважины 110 расположены одна или несколько труб 60 и одна или несколько труб 80. Пространство между стенкой 200 ствола 190 скважины и одной или несколькими трубами 60 и одной или несколькими трубами 80 заполнено изоляционным материалом 70. Труба 210 большого диаметра заполнена теплопроводящим материалом 100 так, что теплопроводящий материал 100 окружает одну или несколько труб 60 и одну или несколько труб 80. Как указано выше, теплопроводящий материал 100 может затвердевать, но не расширяться, чтобы не быть причиной приложения давления к трубопроводной системе 50 или теплообменному элементу 40. После ввода теплопроводящего материала 100 в скважину 110 и затвердевания вокруг теплообменного элемента 40 и трубопроводной системы 50 в тепловом гнезде 140 он начинает подогреваться до тех пор,пока не становится полностью подогретым, а его температура не достигает температуры породы, окружающей тепловое гнездо 140 в забое 90 скважины 110. Когда температура теплопроводящего материала 100 достигает этой равновесной температуры подогрева, материал передает геотермальное тепло от горячей породы, окружающей тепловое гнездо 140, к теплообменному элементу 40. Остальной участок скважины 110 заполнен изоляционным материалом 70, который сохраняет подогретое содержимое горячим, когда оно перемещается вверх по скважине 110 по одной или нескольким трубам 80 с восходящим протеканием. Это минимизирует энергетические потери, так что содержимое может использоваться более эффективно для выработки электроэнергии на устье 180 скважины 110. В соответствии с этим теплопроводящий материал 100 работает как подогревающая дорожка, которая окружает теплообменный элемент 40 в скважине 110. Эта подогревающая дорожка максимизирует тепло содержимого и углубляет теплообменный элемент 40 в горячую породу, при этом образуется использующий тепло компонент 10. Более конкретно, геотермальное тепло от горячей породы в скважине 110 подогревает теплопроводящий материал 100 до тех пор, пока в системе не достигается равновесная температура. По достижении в системе равновесной температуры теплопроводящий материал 100 будет горячим, поскольку горячая порода окружает тепловое гнездо 140. Поэтому, когда содержимое трубопроводной системы 50 входит в тепловое гнездо 140, оно сразу же начинается подогреваться. Когда содержимое достигает забоя 90, оно становится полностью подогретым. Когда содержимое перемещается обратно в тепловое гнездо 140, оно не теряет тепло, поскольку температура теплопроводящего материала 100 достигла равновесной температуры. Использование теплопроводящего материала 100 внутри скважины 110 гарантирует, что в системе однозначно максимизирован перенос тепла от теплового гнезда 140 скважины 110 к устью 180 скважины. Сочетание теплового гнезда 140 и изоляционного материала 70 является особенно эффективным для глубоких скважин, когда протяженность 110 скважины обуславливает тепловые потери. Должно быть понятно, что равновесная температура может быть отличающейся внутри каждой скважины и в случае различного содержимого зависящей от ряда факторов. Например, тип породы, имеющейся внутри скважины, может быть фактором при определении глубины, размеров и материалов, используемых при сооружении теплового гнезда 140, и типа и количества теплопроводящего материала 100. Площадь поверхности породы внутри скважины оказывает влияние на теплопроводность породы,при этом получаются различные температурные диапазоны для равновесной температуры. Равновесная температура может быть диапазоном температур и может изменяться в соответствии с теплом, необходимым для достижения подогрева содержимого до заданной температуры. В качестве дополнительной особенности теплопроводящий материал 100 обеспечивает дополнительную стабильность системы, минимизирует эффекты повышенного давления и повышает целостность и прочность теплообменного элемента 40. Более конкретно, по мере того как теплопроводящий материал 100 затвердевает, он создает дополнительную конструктивную опору для теплообменного элемента 40,при этом затвердевший теплопроводящий материал 100 создает конструктивную опору для трубопроводной системы 50 и одной или нескольких труб 60 с нисходящим протеканием и одной или нескольких труб 80 с восходящим протеканием, которые находятся под давлением. В соответствии с этим теплопро-7 021398 водящий материал 100 добавляет жесткость системе. Кроме того, теплопроводящий материал 100 повышает стабильность системы путем защиты компонентов системы, таких как теплообменный элемент 40 и содержимое трубопроводной системы 50, от разрушающей среды внутри скважины. Как показано на фиг. 1, подогретое содержимое вытекает из использующего тепло компонента 10 и втекает в вырабатывающий электроэнергию компонент 20. Более конкретно, подогретое содержимое вытекает из скважины 110 и втекает в тепловую машину 120, расположенную на поверхности, где тепло из содержимого используют для выработки электроэнергии, применяя известные способы. На фиг. 4 представлена блок-схема последовательности этапов способа отбора геотермального тепла и выработки электроэнергии с использованием системы и способа настоящего изобретения. На этапе 300 пробуривают скважину и обсаживают ее через ствол 190 скважины, и на заданной глубине повышают площадь поверхности породы. После определения мест нахождения тепловой точки 130 и забоя 90 скважины 110 этот этап включает в себя определение удовлетворяющего требованиям места и объема для теплового гнезда 140. На этапе 310 в соответствии с фиг. 1 и 2 сооружают тепловое гнездо 140, вводя теплообменный элемент 40, имеющий одну или несколько труб 60 с нисходящим протеканием, с перемещением текучей среды в первую сторону 150, и одну или несколько труб 80 с восходящим протеканием, с перемещением текучей среды из второй противоположной стороны 160, и помещая их в скважину 110 на заданной глубине. Начальная точка заданной глубины представляет собой тепловую точку 130, и ее определяют в зависимости от заданной температуры, при которой содержимое трубопроводной системы 50 должно подогреваться, на основании типа и площади поверхности окружающей породы. Длиной теплового гнезда 140 определяется длина теплообменного элемента 40 и следовательно, конфигурация внутренних компонентов теплообменного элемента 40. После установки теплообменного элемента 40 и трубопроводной системы 50 в скважине 110 на этапе 320 тепловое гнездо 140 полностью заполняют теплопроводящим материалом 100, начиная от забоя вверх по стволу скважины. Это выполняют инжекцией теплопроводящего материала 100 в скважину 110 по трубе 210 большого диаметра. В варианте осуществления третью трубу вводят в скважину 110 для закачивания теплопроводящего материала 100 в скважину 110. Затем третью трубу медленно извлекают из забоя 90 скважины 110 по мере закачки теплопроводящего материала 100 в скважину 110 до достижения тепловой точки 130. После этого на этапе 330 скважину 110 заполняют изоляционным материалом 70 от тепловой точки 130 до устья 180 скважины 110. После полного заполнения теплового гнезда 140 теплопроводящим материалом 100 и полного извлечения третьей трубы 210 из скважины 110 теплопроводящий материал начинает затвердевать и подогреваться до достижения его температуры на этапе 340 равновесной температуры, при этом он передает геотермальное тепло от горячей породы, окружающей тепловое гнездо 140 в забое 90 скважины 110, к теплообменному элементу 40. После достижения температурой теплопроводящего материала 100 равновесной температуры на этапе 350 жидкость или газ закачивают в скважину 110 и в теплообменный элемент 40 по одной или нескольким трубам 60 с нисходящим протеканием. Эта жидкость или газ образует содержимое трубопроводной системы 50 и подогревается геотермальным теплом внутри теплообменного элемента 40, при этом на этапе 360 создается замкнутая твердотельная система отбора тепла. Затем содержимое извлекается обратно из скважины 110 по одной или нескольким трубам 80 с восходящим протеканием. Изоляционный материал 70, введенный в скважину 110, способствует поддержанию подогретого содержимого в горячем состоянии, когда оно перемещается вверх по скважине 110, при этом минимизируются энергетические потери, так что тепло можно использовать для выработки электроэнергии. Далее содержимое вытекает из скважины 110 и на поверхности втекает в вырабатывающий электроэнергию компонент 20 и тепловую машину 120, где на этапе 370 тепло от содержимого используют для выработки электроэнергии, применяя способы, известные из уровня техники. Как рассмотрено выше, в варианте осуществления система может включать в себя многочисленные дополнительные материалы в сочетании с теплопроводящим материалом 100. На фиг. 5 показан разрез скважины 110. На фиг. 5 показано тепловое гнездо 140 согласно настоящему изобретению, при этом несколько стволов 220 пробурены в породе, окружающей тепловое гнездо 140, для увеличения площади поверхности путем заполнения нескольких стволов 220 дополнительными материалами. Геотермальное тепло отбирается из трещин и разрывов, образованных в породе бурением нескольких стволов 220. В настоящем изобретении предполагается, что до сооружения теплового гнезда 140 по возможности увеличивают площадь поверхности породы для максимизации потока геотермального тепла от окружающей породы и в теплообменный элемент 40 через теплопроводящий материал 100. Кроме того, использование дополнительных материалов позволяет подогревать большее количество текучей среды до заданной температуры и, следовательно, вырабатывать больше электроэнергии. В другом осуществлении система может включать в себя многочисленные дополнительные теплообменные компоненты и/или теплообменные элементы с многочисленными различными конфигурациями внутренних компонентов. Кроме того, возможны различные конфигурации внутренних компонентов теплообменного элемента 40. При увеличении времени, в течение которого содержимое трубопроводной системы 50 находится внутри теплообменного элемента 40, возрастает количество жидкости или газа,которое может быть подогрето внутри теплового гнезда 140. Одна такая конфигурация представляет со-8 021398 бой спиральную конструкцию, в которой внутренние компоненты представляют собой комплект скрученных труб. Другие конфигурации, например в виде изогнутых труб, показанных на фиг. 6, служат примером осуществления, в котором при увеличении длины трубы (и следовательно, расстояния, которое содержимое должно проходить внутри теплообменного элемента 40) возрастает количество содержимого, которое может быть подогрето. Должно быть понятно, что могут быть использованы другие осуществления и функциональные изменения могут быть сделаны без отступления от объема настоящего изобретения. Приведенные выше рассмотрения осуществлений изобретения были представлены с целью иллюстрации и описания. Не предполагается, что изобретение исчерпывается или ограничивается раскрытыми точными формами. В соответствии с этим в свете изложенных выше идей возможны многочисленные модификации и варианты. Например, внутри теплового гнезда 140 могут быть реализованы многочисленные теплообменные элементы 40. Кроме того, может использоваться любая конфигурация теплообменного элемента 40, в котором увеличено время пребывания содержимого трубопроводной системы в теплообменном элементе. Кроме того, многочисленные стволы скважины можно пробуривать в породе, окружающей тепловое гнездо, для получения большей площади поверхности, и такие стволы скважины можно использовать для бурения стволов по вертикали, горизонтали или диагонали, или под любым углом, чтобы получать дополнительную площадь поверхности, через которую геотермальная энергия может протекать. Поэтому предполагается, что объем изобретения не ограничен этим подробным описанием. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для выработки электроэнергии при использовании геотермального тепла из пробуренной скважины, содержащая использующий тепло компонент, имеющий замкнутую твердотельную систему отбора тепла, включающую в себя теплообменный элемент, расположенный внутри теплового гнезда в скважине, и теплопроводящий материал, введенный в скважину для передачи геотермального тепла от породы, окружающей тепловое гнездо, к теплообменному элементу и предназначенный для подогрева породой, окружающей тепловое гнездо, до равновесной температуры, определяемой площадью поверхности породы, окружающей тепловое гнездо, вырабатывающий электроэнергию компонент, содержащий тепловую машину и предназначенный для приема геотермального тепла от содержимого трубопроводной системы, соединяющей использующий тепло компонент с вырабатывающим электроэнергию компонентом, при этом трубопроводная система содержит комплект труб с нисходящим протеканием и комплект труб с восходящим протеканием, транспортирующий содержимое трубопроводной системы, подогретое теплообменным элементом, к поверхности скважины и в вырабатывающий электроэнергию компонент, и изоляционный материал, введенный в скважину и окружающий по меньшей мере трубы с восходящим протеканием по меньшей мере в одном положении между тепловым гнездом и поверхностью скважины, для поддержания температуры содержимого трубопроводной системы, по существу,постоянной при его перекачке к поверхности скважины, при этом замкнутая твердотельная система отбора тепла способна отбирать геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. 2. Система по п.1, в которой трубы с нисходящим протеканием являются гибкими, или трубы с восходящим протеканием являются гибкими, или все указанные трубы являются гибкими, при этом каждая из труб с нисходящим протеканием и труб с восходящим протеканием имеет множество слоев из намотанных корозионностойких стальных проводов. 3. Система по п.1, в которой трубы с нисходящим протеканием соединены с первой стороной теплообменного элемента или трубы с восходящим протеканием соединены со второй стороной теплообменного элемента. 4. Система по п.1, в которой теплопроводящий материал предназначен для затвердевания внутри теплового гнезда после введения в область между породой, окружающей тепловое гнездо, и трубопроводной системой. 5. Система по п.1, которая содержит трубу для введения теплопроводящего материала в тепловое гнездо, приспособленную для ввода через ствол скважины и извлечения после заполнения теплового гнезда теплопроводящим материалом. 6. Система по п.1, которая дополнительно содержит по меньшей мере один дополнительный ствол скважины, пробуренный в породе для увеличения площади поверхности породы. 7. Система по п.6, дополнительно содержащая по меньшей мере один дополнительный материал,введенный в тепловое гнездо и представляющий собой по меньшей мере один шарик, или по меньшей мере одну бусину, или сетчатый металлический материал, или теплый стержень. 8. Система по п.1, в которой теплообменный элемент содержит множество капилляров для распределения содержимого труб с нисходящим протеканием после его входа в теплообменный элемент. 9. Система по п.8, в которой каждый капилляр имеет диаметр менее диаметра труб с нисходящим протеканием для обеспечения быстрого подогрева содержимого трубопроводной системы при его прохождении по множеству капилляров. 10. Система по п.1, в которой содержимое трубопроводной системы представляет собой инертную в окружающей среде теплопроводяшую текучую среду, которая не закипает при подогреве внутри теплового гнезда. 11. Система по п.10, в которой содержимое трубопроводной системы представляет собой воду, или газ, или антифриз. 12. Система по п.1, в которой теплопроводящий материал представляет собой жидкое цементное тесто, или расплавленный металл, или керамику, или сетчатый материал, или пластмассу. 13. Система по п.1, в которой теплопроводящий материал приспособлен стабилизировать давление на трубопроводной системе и теплообменном элементе внутри теплового гнезда. 14. Система по п.1, в которой равновесная температура представляет собой диапазон температур. 15. Система по п.1, в которой теплообменный элемент имеет спиральную форму, при этом трубопроводная система внутри теплообменного элемента содержит по меньшей мере одну изогнутую трубу для увеличения пути протекания содержимого трубопроводной системы внутри теплообменного элемента. 16. Система по п.1, которая дополнительно содержит множество стволов, пробуренных в породе,окружающей тепловое гнездо, для создания большей площади поверхности, причем множество стволов пробурены во множестве направлений, включая вертикальное, горизонтальное, диагональное и под любым углом, относительно ствола скважины и заполнены теплопроводящим материалом. 17. Система для отбора геотермального тепла из пробуренной скважины, содержащая теплопроводящий материал, введенный в область в тепловом гнезде вблизи забоя пробуренной скважины между теплообменным элементом и породой, окружающей тепловое гнездо, для образования замкнутого твердотельного теплообмена для теплого содержимого трубопроводной системы, втекающего в теплообменный элемент и вытекающего из него при равновесной температуре, причем теплопроводящий материал способен затвердевать для заполнения области внутри теплового гнезда для передачи тепла от породы,окружающей тепловое гнездо, к теплообменному элементу, при этом трубопроводная система выполнена с возможностью доставки содержимого трубопроводной системы с поверхности скважины в тепловое гнездо и перемещения подогретого содержимого к поверхности скважины из теплового гнезда, и замкнутая твердотельная система отбора тепла выполнена с возможностью отбора геотермального тепла из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. 18. Система по п.17, в которой теплопроводящий материал предназначен для затвердевания внутри теплового гнезда. 19. Система по п.17, которая дополнительно содержит по меньшей мере один дополнительный ствол скважины, пробуренный в породе для увеличения площади поверхности породы. 20. Система по п.19, дополнительно содержащая по меньшей мере один дополнительный материал,введенный в тепловое гнездо и представляющий собой по меньшей мере один шарик, или по меньшей мере одну бусину, или сетчатый металлический материал. 21. Система по п.17, в которой трубопроводная система содержит комплект гибких труб с нисходящим пропусканием для перемещения содержимого трубопроводной системы в теплообменный элемент, и комплект гибких труб с восходящим пропусканием для перемещения содержимого трубопроводной системы из теплообменного элемента, при этом каждая из труб с нисходящим протеканием и труб с восходящим протеканием имеет множество слоев из намотанных корозионностойких стальных проводов. 22. Система по п.17, в которой теплообменный элемент содержит множество капилляров для распределения содержимого труб с нисходящим протеканием после его входа в теплообменный элемент. 23. Система по п.22, в который каждый капилляр имеет диаметр менее диаметра труб с нисходящим протеканием для обеспечения быстрого подогрева содержимого трубопроводной системы при его прохождении по множеству капилляров. 24. Система по п.17, в которой содержимое трубопроводной системы представляет собой инертную в окружающей среде теплопроводящую текучую среду, которая не закипает при подогреве внутри теплового гнезда. 25. Система по п.24, в которой содержимое трубопроводной системы представляет собой воду, или газ, или антифриз. 26. Система по п.17, в которой теплопроводящий материал представляет собой жидкое цементное тесто, или расплавленный металл, или керамику, или сетчатый материал, или пластмассу. 27. Система по п.17, в которой теплопроводящий материал способен стабилизировать давление на трубопроводной системе и теплообменном элементе внутри теплового гнезда. 28. Система по п.17, в которой равновесная температура представляет собой диапазон температур. 29. Система по п.17, в которой теплообменный элемент имеет спиральную форму, при этом трубопроводная система внутри теплообменного элемента содержит по меньшей мере одну изогнутую трубу для увеличения пути протекания содержимого трубопроводной системы внутри теплообменного элемента. 30. Система по п.17, которая дополнительно содержит множество стволов, пробуренных в породе,- 10021398 окружающей тепловое гнездо для создания большей площади поверхности, причем множество стволов пробурены во множестве направлений, включая вертикальное, горизонтальное, диагональное и под любым углом, относительно ствола скважины и заполнены теплопроводящим материалом. 31. Способ выработки электроэнергии при использовании геотермального тепла из пробуренной скважины, согласно которому отбирают геотермальное тепло от породы, окружающей тепловое гнездо, расположенное на месте внутри скважины, посредством введения теплопроводящего материала в тепловое гнездо для окружения теплообменного элемента с образованием замкнутой твердотельной системы отбора тепла, при этом теплопроводящий материал передает геотермальное тепло от породы, окружающей тепловое гнездо, к теплообменному элементу для подогрева содержимого трубопроводной системы, причем указанное содержимое подогревают внутри теплового гнезда при равновесной температуре, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое теплопроводящим материалом, и выше которой геотермальное тепло, выделяемое породой, окружающей тепловое гнездо, рассеивается при передаче теплопроводящим материалом тепла от породы, окружающей тепловое гнездо, к теплообменному элементу; изолируют трубопроводную систему по меньшей мере в одном месте между тепловым гнездом и поверхностью скважины для поддержания температуры содержимого трубопроводной системы, по существу, постоянной при его перекачке на поверхность скважины; и закачивают подогретое содержимое трубопроводной системы в вырабатывающий электроэнергию компонент после достижения им поверхности скважины, при этом замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. 32. Способ по п.31, согласно которому дополнительно вводят теплопроводящий материал в тепловое гнездо и, по существу, отверждают его внутри теплового гнезда после введения в область между породой, окружающей тепловое гнездо, и трубопроводной системой. 33. Способ по п.31, согласно которому теплопроводящий материал представляет собой жидкое цементное тесто, расплавленный металл, керамику, сетчатый материал или пластмассу. 34. Способ по п.32, согласно которому при введении теплопроводящего материала в тепловое гнездо вводят трубу по стволу скважины и после заполнения теплового гнезда теплопроводящим материалом извлекают трубу. 35. Способ по п.31, согласно которому при отборе геотермального тепла дополнительно изменяют форму теплообменного элемента до спиральной, при этом трубопроводная система внутри теплообменного элемента содержит по меньшей мере одну изогнутую трубу для увеличения пути протекания содержимого трубопроводной системы внутри теплообменного элемента. 36. Способ по п.35, согласно которому дополнительно увеличивают равновесную температуру посредством увеличения площади поверхности породы, окружающей тепловое гнездо, при этом при увеличении площади поверхности дополнительно бурят по меньшей мере один ствол скважины в породе, окружающей тепловое гнездо. 37. Способ по п.31, согласно которому дополнительно вводят в тепловое гнездо по меньшей мере один дополнительный материал, представляющий собой по меньшей мере один шарик, или по меньшей мере одну бусину, или сетчатый металлический материал, или теплый стержень. 38. Способ по п.31, согласно которому дополнительно закачивают содержимое трубопроводной системы в теплообменный элемент из комплекта гибких труб с нисходящим протеканием и выкачивают из теплообменного элемента в комплект гибких труб с восходящим протеканием, при этом каждая из труб с нисходящим протеканием и труб с восходящим протеканием имеет множество слоев из намотанных корозионностойких стальных проводов. 39. Способ по п.38, согласно которому дополнительно распределяют содержимое трубопроводной системы по множеству капилляров, соединенных с трубопроводной системой внутри теплового гнезда. 40. Способ по п.39, согласно которому осуществляют быстрый подогрев содержимого трубопроводной системы при его прохождении по множеству капилляров благодаря тому, что каждый капилляр имеет диаметр менее диаметра труб с нисходящим протеканием. 41. Способ по п.31, согласно которому содержимое трубопроводной системы представляет собой инертную в окружающей среде теплопроводящую текучую среду, которая не закипает при подогреве внутри теплового гнезда. 42. Способ по п.41, согласно которому содержимое трубопроводной системы представляет собой воду, или газ, или антифриз. 43. Способ по п.31, согласно которому теплопроводящий материал представляет собой жидкое цементное тесто, или расплавленный металл, или керамику, или сетчатый материал, или пластмассу. 44. Способ по п.32, согласно которому при введении теплопроводящего материала в скважину вводят трубу по стволу скважины и после заполнения теплового гнезда теплопроводящим материалом извлекают трубу. 45. Способ по п.31, согласно которому при увеличении площади поверхности породы, окружающей тепловое гнездо, для повышения равновесной температуры дополнительно осуществляют разрыв поверхности породы, окружающей тепловое гнездо. 46. Способ по п.31, согласно которому дополнительно бурят множество стволов в породе, окружающей тепловое гнездо для создания большей площади поверхности, причем множество стволов бурят во множестве направлений, включая вертикальное, горизонтальное, диагональное и под любым углом,относительно ствола скважины и заполняют теплопроводящим материалом. 47. Способ отбора геотермального тепла из пробуренной скважины, согласно которому определяют тип породы на глубине скважины, площадь поверхности породы на глубине скважины и коэффициент удельной теплопроводности породы на глубине скважины; увеличивают площадь поверхности породы на заданном месте в скважине между тепловой точкой скважины и забоем скважины; формируют тепловое гнездо внутри скважины, начинающееся на забое скважины и заканчивающееся в тепловой точке скважины; вводят теплопроводящий материал между породой, окружающей тепловое гнездо, и теплообменным элементом внутри теплового гнезда для образования замкнутой твердотельной системы отбора тепла для передачи тепла от породы, окружающей тепловое гнездо, к теплообменному элементу для подогрева содержимого трубопроводной системы, втекающего в теплообменный элемент и вытекающего из него, при равновесной температуре, при которой порода, окружающая тепловое гнездо и выделяющая геотермальное тепло, непрерывно возмещает геотермальное тепло, передаваемое теплопроводящим материалом, и выше которой геотермальное тепло, выделяемое породой, окружающей тепловое гнездо,рассеивается при проведении теплопроводящим материалом тепла от породы, окружающей тепловое гнездо, к теплообменному элементу; и изолируют трубопроводную систему между тепловым гнездом и поверхностью скважины, при этом замкнутая твердотельная система отбора тепла отбирает геотермальное тепло из скважины без воздействия потока жидкости на породу, окружающую тепловое гнездо. 48. Способ по п.47, согласно которому за счет увеличения площади поверхности породы, окружающей тепловое гнездо, повышают равновесную температуру, при этом при увеличении площади поверхности породы дополнительно бурят по меньшей мере один ствол скважины в породе, окружающей тепловое гнездо. 49. Способ по п.47, согласно которому дополнительно вводят в тепловое гнездо по меньшей мере один дополнительный материал, представляющий собой по меньшей мере один шарик, или по меньшей мере одну бусину, или сетчатый металлический материал, или теплый стержень. 50. Способ по п.47, согласно которому дополнительно закачивают содержимое трубопроводной системы в теплообменный элемент из комплекта гибких труб с нисходящим протеканием и выкачивают из теплообменного элемента в комплект гибких труб с восходящим протеканием, при этом каждая из труб с нисходящим протеканием и труб с восходящим протеканием имеет множество слоев из намотанных корозионностойких стальных проводов. 51. Способ по п.50, согласно которому дополнительно распределяют содержимое трубопроводной системы по множеству капилляров, соединенных с трубопроводной системой внутри теплового гнезда. 52. Способ по п.51, согласно которому осуществляют быстрый подогрев содержимого трубопроводной системы при его прохождении по множеству капилляров благодаря тому, что каждый капилляр имеет диаметр менее диаметра труб с нисходящим протеканием. 53. Способ по п.47, согласно которому содержимое трубопроводной системы представляет собой инертную в окружающей среде теплопроводящую текучую среду, которая не закипает при подогреве внутри теплового гнезда. 54. Способ по п.53, согласно которому содержимое трубопроводной системы представляет собой воду, или газ, или антифриз. 55. Способ по п.47, согласно которому теплопроводящий материал представляет собой жидкое цементное тесто, или расплавленный металл, или керамику, или сетчатый материал, или пластмассу. 56. Способ по п.47, согласно которому при введении теплопроводящего материала в скважину дополнительно вводят трубу по стволу скважины и после заполнения теплового гнезда теплопроводящим материалом извлекают трубу. 57. Способ по п.47, согласно которому при изоляции трубопроводной системы дополнительно изолируют трубопроводную систему по меньшей мере в одном месте между тепловым гнездом и поверхностью скважины. 58. Способ по п.47, согласно которому равновесная температура представляет собой диапазон температур. 59. Способ по п.47, согласно которому при отборе геотермального тепла дополнительно изменяют форму теплообменного элемента до спиральной, при этом трубопроводная система внутри теплообменного элемента содержит по меньшей мере одну изогнутую трубу для увеличения пути протекания содержимого трубопроводной системы внутри теплообменного элемента. 60. Способ по п.47, согласно которому при увеличении площади поверхности породы, окружающей тепловое гнездо, для повышения равновесной температуры дополнительно осуществляют разрыв площади поверхности породы, окружающей тепловое гнездо. 61. Способ по п.47, согласно которому бурят множество стволов в породе, окружающей тепловое гнездо для создания большей площади поверхности, причем множество стволов бурят во множестве направлений, включая вертикальное, горизонтальное, диагональное и под любым углом, относительно ствола скважины, и заполняют теплопроводящим материалом.
