Устройство для обогрева новорожденных животных

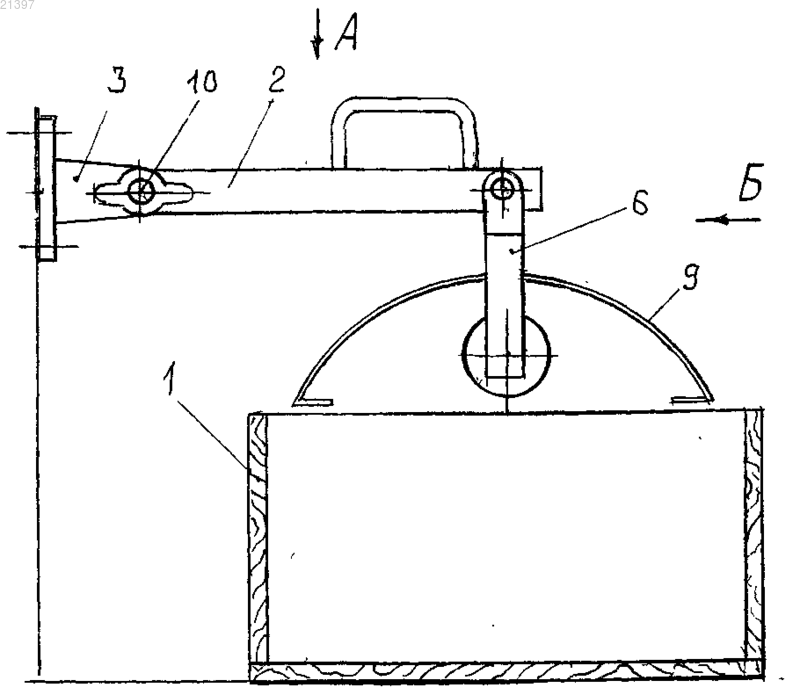

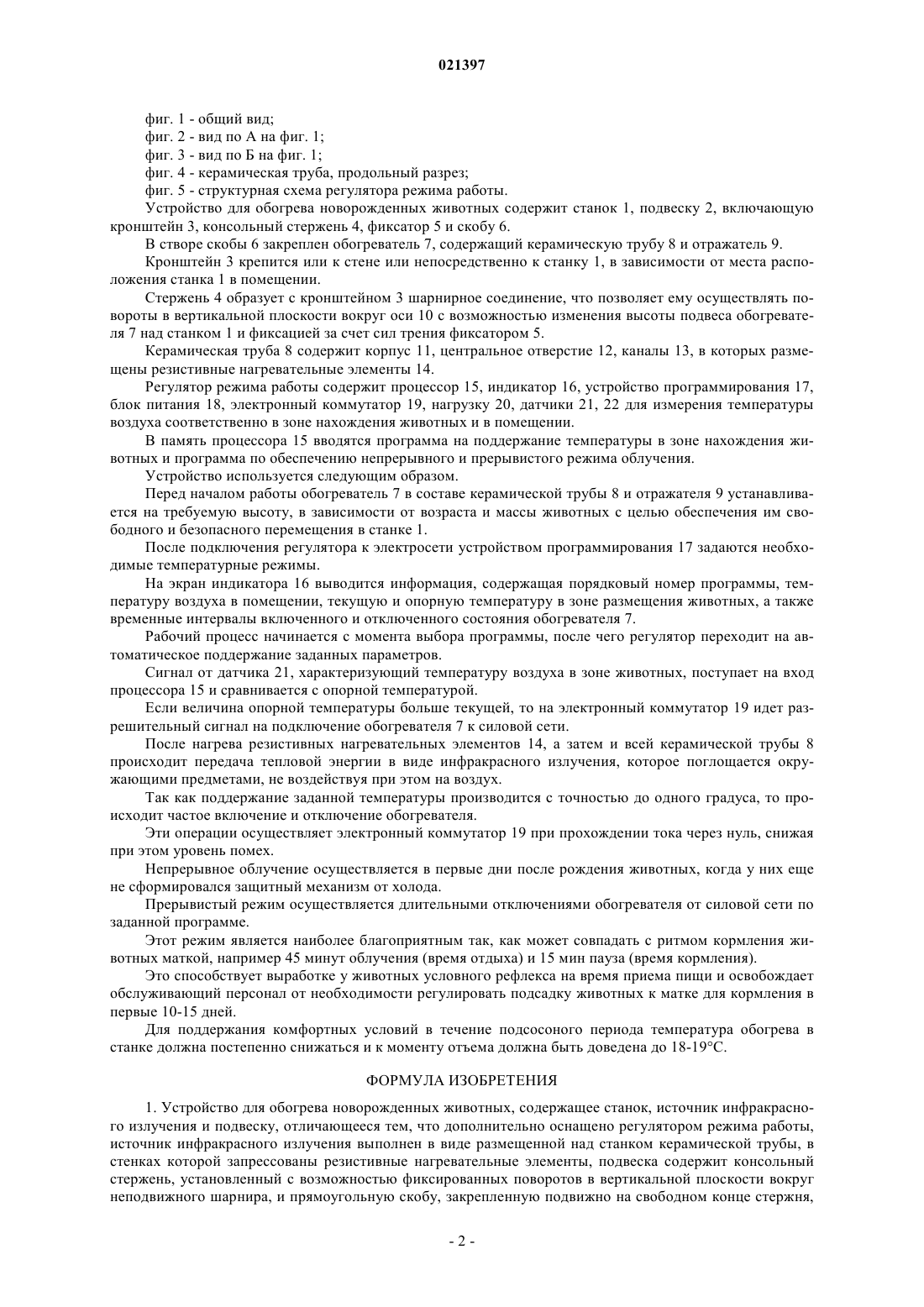

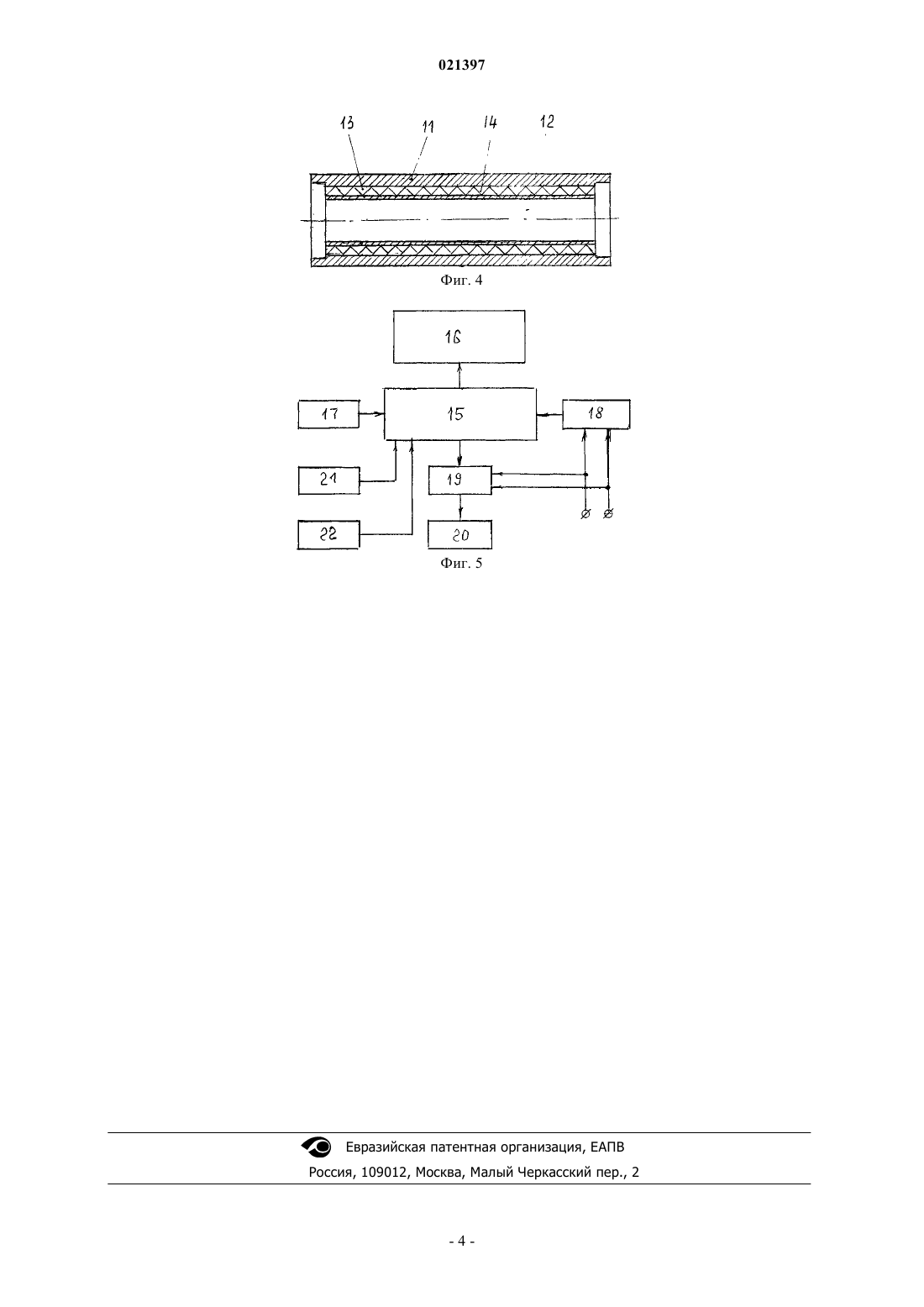

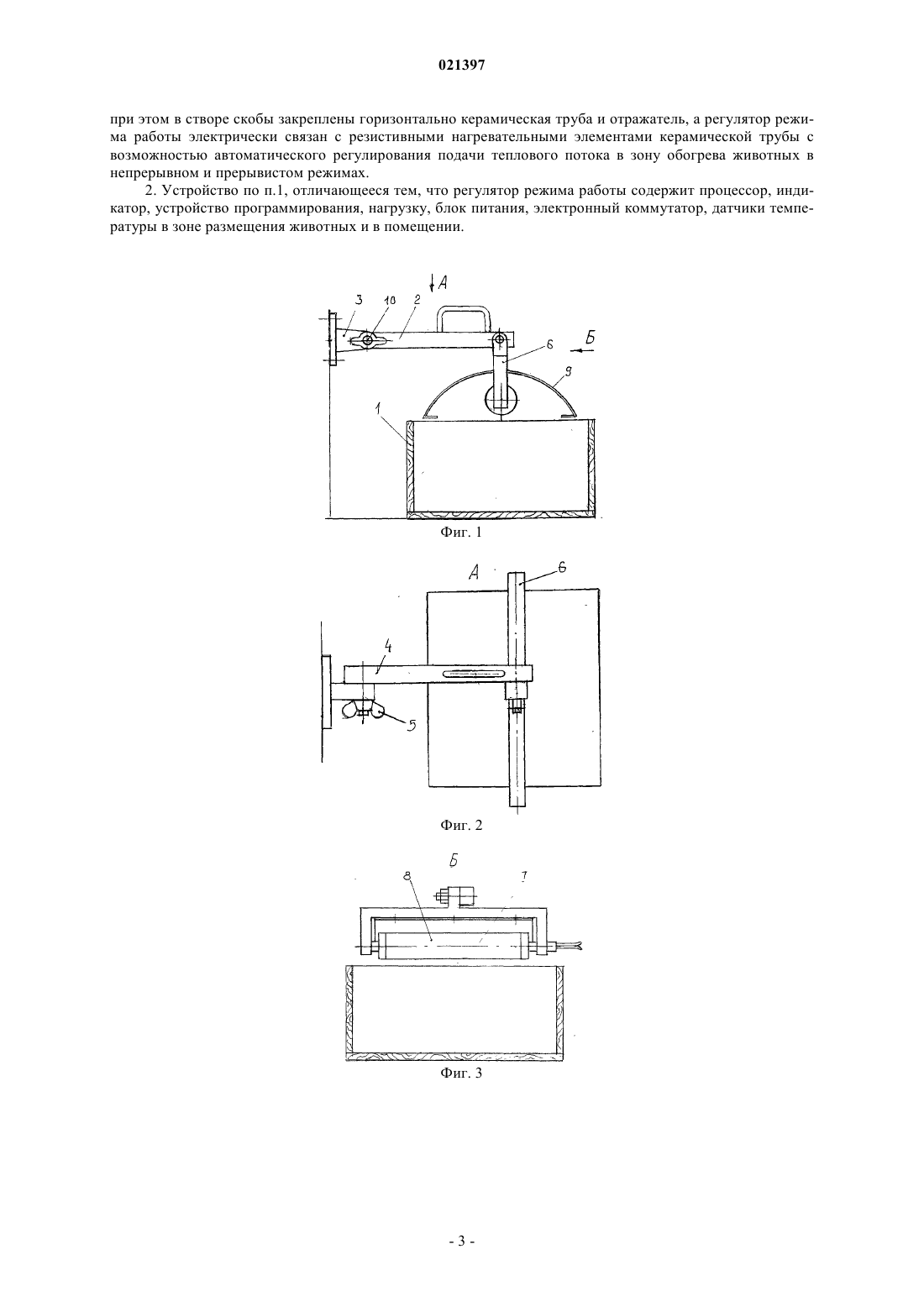

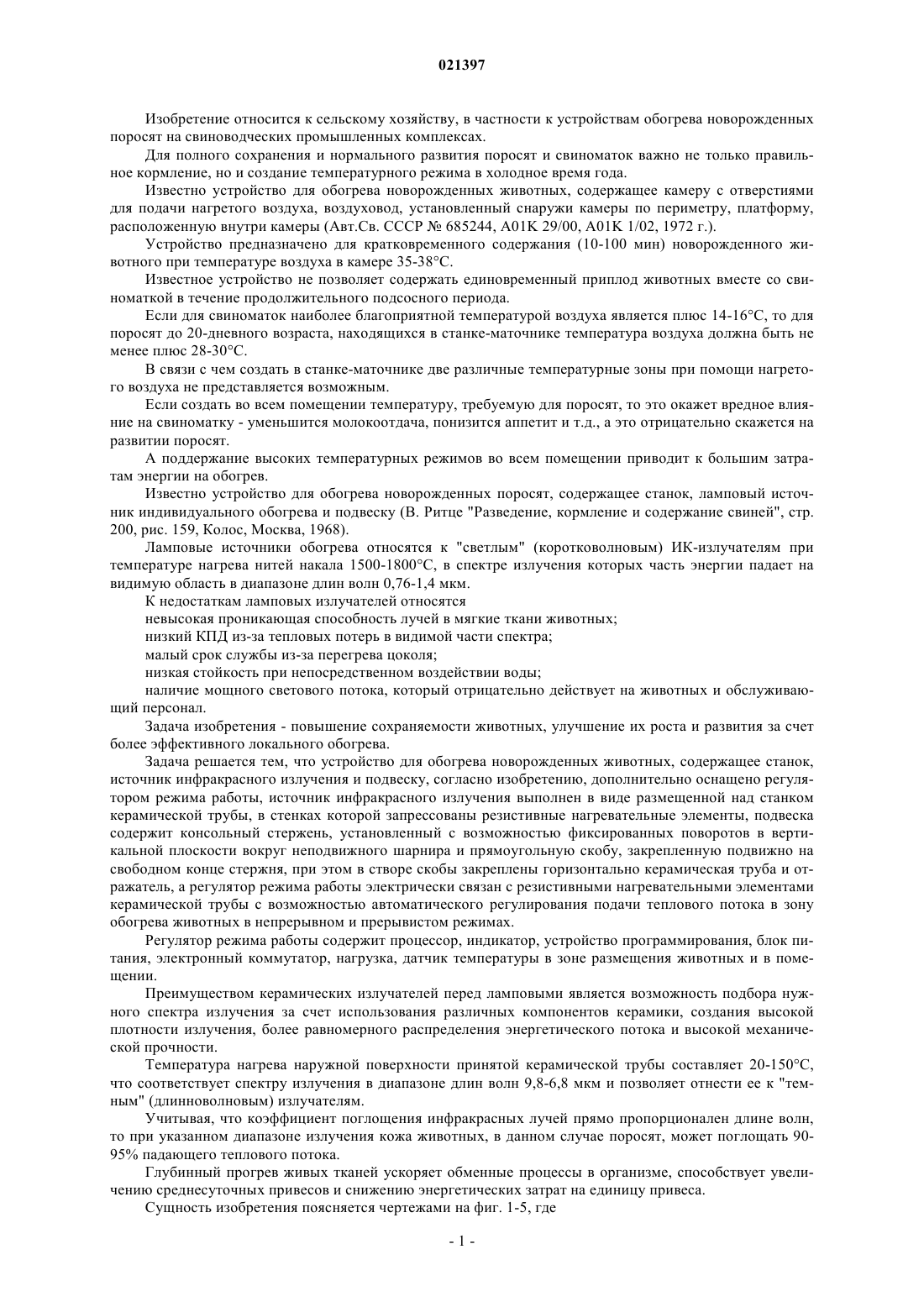

УСТРОЙСТВО ДЛЯ ОБОГРЕВА НОВОРОЖДЕННЫХ ЖИВОТНЫХ Изобретение относится к сельскому хозяйству, в частности к устройствам обогрева новорожденных поросят на свиноводческих промышленных комплексах. Технический результат заключается в повышении сохраняемости животных, улучшении их роста и развития. Устройство содержит станок, источник инфракрасного излучения, подвеску и регулятор режима работы. Источник ИКизлучения выполнен в виде керамической трубы с отражателем, закрепленной на консольной рычажной подвеске шарнирно. В стенках керамической трубы запрессованы резистивные нагревательные элементы, связанные электрически с регулятором режима работы, который содержит процессор, индикатор, устройство программирования, нагрузку, блок питания,электронный коммутатор, датчики температуры в зоне размещения животных и в помещении. Устройство имеет возможность работать в непрерывном и прерывистом режимах. Изобретение относится к сельскому хозяйству, в частности к устройствам обогрева новорожденных поросят на свиноводческих промышленных комплексах. Для полного сохранения и нормального развития поросят и свиноматок важно не только правильное кормление, но и создание температурного режима в холодное время года. Известно устройство для обогрева новорожденных животных, содержащее камеру с отверстиями для подачи нагретого воздуха, воздуховод, установленный снаружи камеры по периметру, платформу,расположенную внутри камеры (Авт.Св. СССР 685244, A01K 29/00, A01K 1/02, 1972 г.). Устройство предназначено для кратковременного содержания (10-100 мин) новорожденного животного при температуре воздуха в камере 35-38 С. Известное устройство не позволяет содержать единовременный приплод животных вместе со свиноматкой в течение продолжительного подсосного периода. Если для свиноматок наиболее благоприятной температурой воздуха является плюс 14-16 С, то для поросят до 20-дневного возраста, находящихся в станке-маточнике температура воздуха должна быть не менее плюс 28-30 С. В связи с чем создать в станке-маточнике две различные температурные зоны при помощи нагретого воздуха не представляется возможным. Если создать во всем помещении температуру, требуемую для поросят, то это окажет вредное влияние на свиноматку - уменьшится молокоотдача, понизится аппетит и т.д., а это отрицательно скажется на развитии поросят. А поддержание высоких температурных режимов во всем помещении приводит к большим затратам энергии на обогрев. Известно устройство для обогрева новорожденных поросят, содержащее станок, ламповый источник индивидуального обогрева и подвеску (В. Ритце "Разведение, кормление и содержание свиней", стр. 200, рис. 159, Колос, Москва, 1968). Ламповые источники обогрева относятся к "светлым" (коротковолновым) ИК-излучателям при температуре нагрева нитей накала 1500-1800 С, в спектре излучения которых часть энергии падает на видимую область в диапазоне длин волн 0,76-1,4 мкм. К недостаткам ламповых излучателей относятся невысокая проникающая способность лучей в мягкие ткани животных; низкий КПД из-за тепловых потерь в видимой части спектра; малый срок службы из-за перегрева цоколя; низкая стойкость при непосредственном воздействии воды; наличие мощного светового потока, который отрицательно действует на животных и обслуживающий персонал. Задача изобретения - повышение сохраняемости животных, улучшение их роста и развития за счет более эффективного локального обогрева. Задача решается тем, что устройство для обогрева новорожденных животных, содержащее станок,источник инфракрасного излучения и подвеску, согласно изобретению, дополнительно оснащено регулятором режима работы, источник инфракрасного излучения выполнен в виде размещенной над станком керамической трубы, в стенках которой запрессованы резистивные нагревательные элементы, подвеска содержит консольный стержень, установленный с возможностью фиксированных поворотов в вертикальной плоскости вокруг неподвижного шарнира и прямоугольную скобу, закрепленную подвижно на свободном конце стержня, при этом в створе скобы закреплены горизонтально керамическая труба и отражатель, а регулятор режима работы электрически связан с резистивными нагревательными элементами керамической трубы с возможностью автоматического регулирования подачи теплового потока в зону обогрева животных в непрерывном и прерывистом режимах. Регулятор режима работы содержит процессор, индикатор, устройство программирования, блок питания, электронный коммутатор, нагрузка, датчик температуры в зоне размещения животных и в помещении. Преимуществом керамических излучателей перед ламповыми является возможность подбора нужного спектра излучения за счет использования различных компонентов керамики, создания высокой плотности излучения, более равномерного распределения энергетического потока и высокой механической прочности. Температура нагрева наружной поверхности принятой керамической трубы составляет 20-150 С,что соответствует спектру излучения в диапазоне длин волн 9,8-6,8 мкм и позволяет отнести ее к "темным" (длинноволновым) излучателям. Учитывая, что коэффициент поглощения инфракрасных лучей прямо пропорционален длине волн,то при указанном диапазоне излучения кожа животных, в данном случае поросят, может поглощать 9095% падающего теплового потока. Глубинный прогрев живых тканей ускоряет обменные процессы в организме, способствует увеличению среднесуточных привесов и снижению энергетических затрат на единицу привеса. Сущность изобретения поясняется чертежами на фиг. 1-5, где фиг. 1 - общий вид; фиг. 2 - вид по А на фиг. 1; фиг. 3 - вид по Б на фиг. 1; фиг. 4 - керамическая труба, продольный разрез; фиг. 5 - структурная схема регулятора режима работы. Устройство для обогрева новорожденных животных содержит станок 1, подвеску 2, включающую кронштейн 3, консольный стержень 4, фиксатор 5 и скобу 6. В створе скобы 6 закреплен обогреватель 7, содержащий керамическую трубу 8 и отражатель 9. Кронштейн 3 крепится или к стене или непосредственно к станку 1, в зависимости от места расположения станка 1 в помещении. Стержень 4 образует с кронштейном 3 шарнирное соединение, что позволяет ему осуществлять повороты в вертикальной плоскости вокруг оси 10 с возможностью изменения высоты подвеса обогревателя 7 над станком 1 и фиксацией за счет сил трения фиксатором 5. Керамическая труба 8 содержит корпус 11, центральное отверстие 12, каналы 13, в которых размещены резистивные нагревательные элементы 14. Регулятор режима работы содержит процессор 15, индикатор 16, устройство программирования 17,блок питания 18, электронный коммутатор 19, нагрузку 20, датчики 21, 22 для измерения температуры воздуха соответственно в зоне нахождения животных и в помещении. В память процессора 15 вводятся программа на поддержание температуры в зоне нахождения животных и программа по обеспечению непрерывного и прерывистого режима облучения. Устройство используется следующим образом. Перед началом работы обогреватель 7 в составе керамической трубы 8 и отражателя 9 устанавливается на требуемую высоту, в зависимости от возраста и массы животных с целью обеспечения им свободного и безопасного перемещения в станке 1. После подключения регулятора к электросети устройством программирования 17 задаются необходимые температурные режимы. На экран индикатора 16 выводится информация, содержащая порядковый номер программы, температуру воздуха в помещении, текущую и опорную температуру в зоне размещения животных, а также временные интервалы включенного и отключенного состояния обогревателя 7. Рабочий процесс начинается с момента выбора программы, после чего регулятор переходит на автоматическое поддержание заданных параметров. Сигнал от датчика 21, характеризующий температуру воздуха в зоне животных, поступает на вход процессора 15 и сравнивается с опорной температурой. Если величина опорной температуры больше текущей, то на электронный коммутатор 19 идет разрешительный сигнал на подключение обогревателя 7 к силовой сети. После нагрева резистивных нагревательных элементов 14, а затем и всей керамической трубы 8 происходит передача тепловой энергии в виде инфракрасного излучения, которое поглощается окружающими предметами, не воздействуя при этом на воздух. Так как поддержание заданной температуры производится с точностью до одного градуса, то происходит частое включение и отключение обогревателя. Эти операции осуществляет электронный коммутатор 19 при прохождении тока через нуль, снижая при этом уровень помех. Непрерывное облучение осуществляется в первые дни после рождения животных, когда у них еще не сформировался защитный механизм от холода. Прерывистый режим осуществляется длительными отключениями обогревателя от силовой сети по заданной программе. Этот режим является наиболее благоприятным так, как может совпадать с ритмом кормления животных маткой, например 45 минут облучения (время отдыха) и 15 мин пауза (время кормления). Это способствует выработке у животных условного рефлекса на время приема пищи и освобождает обслуживающий персоналот необходимости регулировать подсадку животных к матке для кормления в первые 10-15 дней. Для поддержания комфортных условий в течение подсосоного периода температура обогрева в станке должна постепенно снижаться и к моменту отъема должна быть доведена до 18-19 С. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для обогрева новорожденных животных, содержащее станок, источник инфракрасного излучения и подвеску, отличающееся тем, что дополнительно оснащено регулятором режима работы,источник инфракрасного излучения выполнен в виде размещенной над станком керамической трубы, в стенках которой запрессованы резистивные нагревательные элементы, подвеска содержит консольный стержень, установленный с возможностью фиксированных поворотов в вертикальной плоскости вокруг неподвижного шарнира, и прямоугольную скобу, закрепленную подвижно на свободном конце стержня,-2 021397 при этом в створе скобы закреплены горизонтально керамическая труба и отражатель, а регулятор режима работы электрически связан с резистивными нагревательными элементами керамической трубы с возможностью автоматического регулирования подачи теплового потока в зону обогрева животных в непрерывном и прерывистом режимах. 2. Устройство по п.1, отличающееся тем, что регулятор режима работы содержит процессор, индикатор, устройство программирования, нагрузку, блок питания, электронный коммутатор, датчики температуры в зоне размещения животных и в помещении.
