Устройство для предотвращения взрыва электрического трансформатора

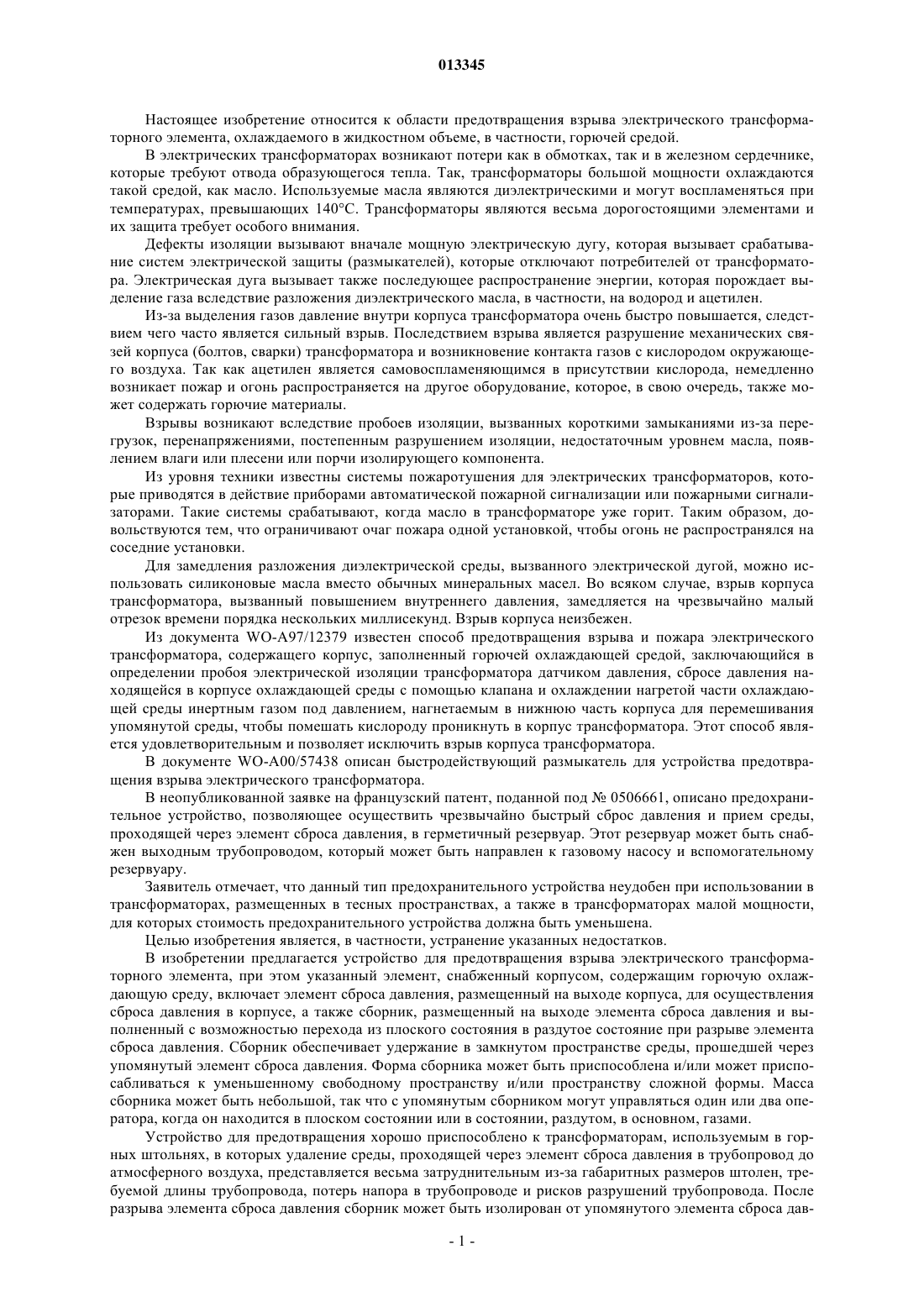

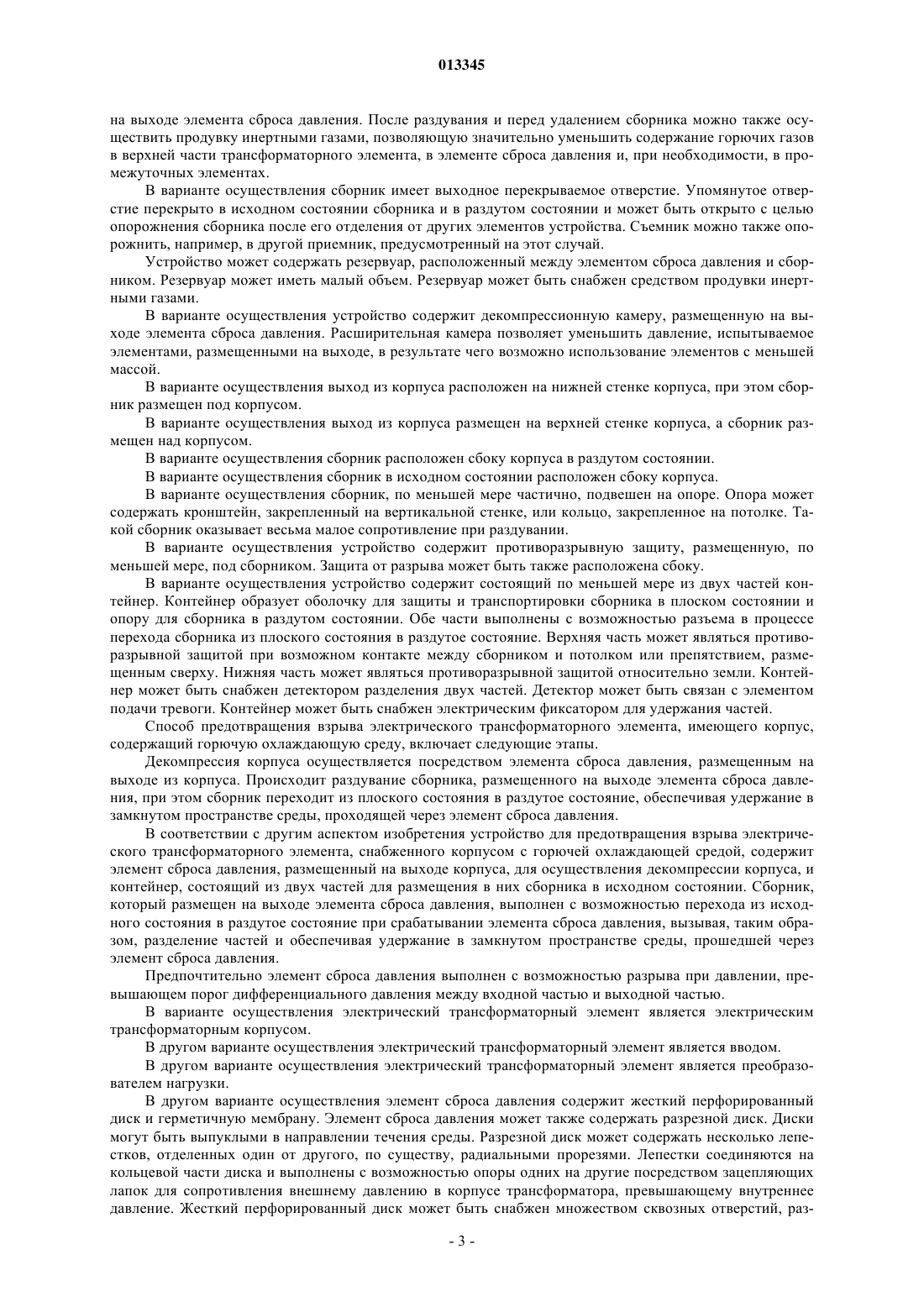

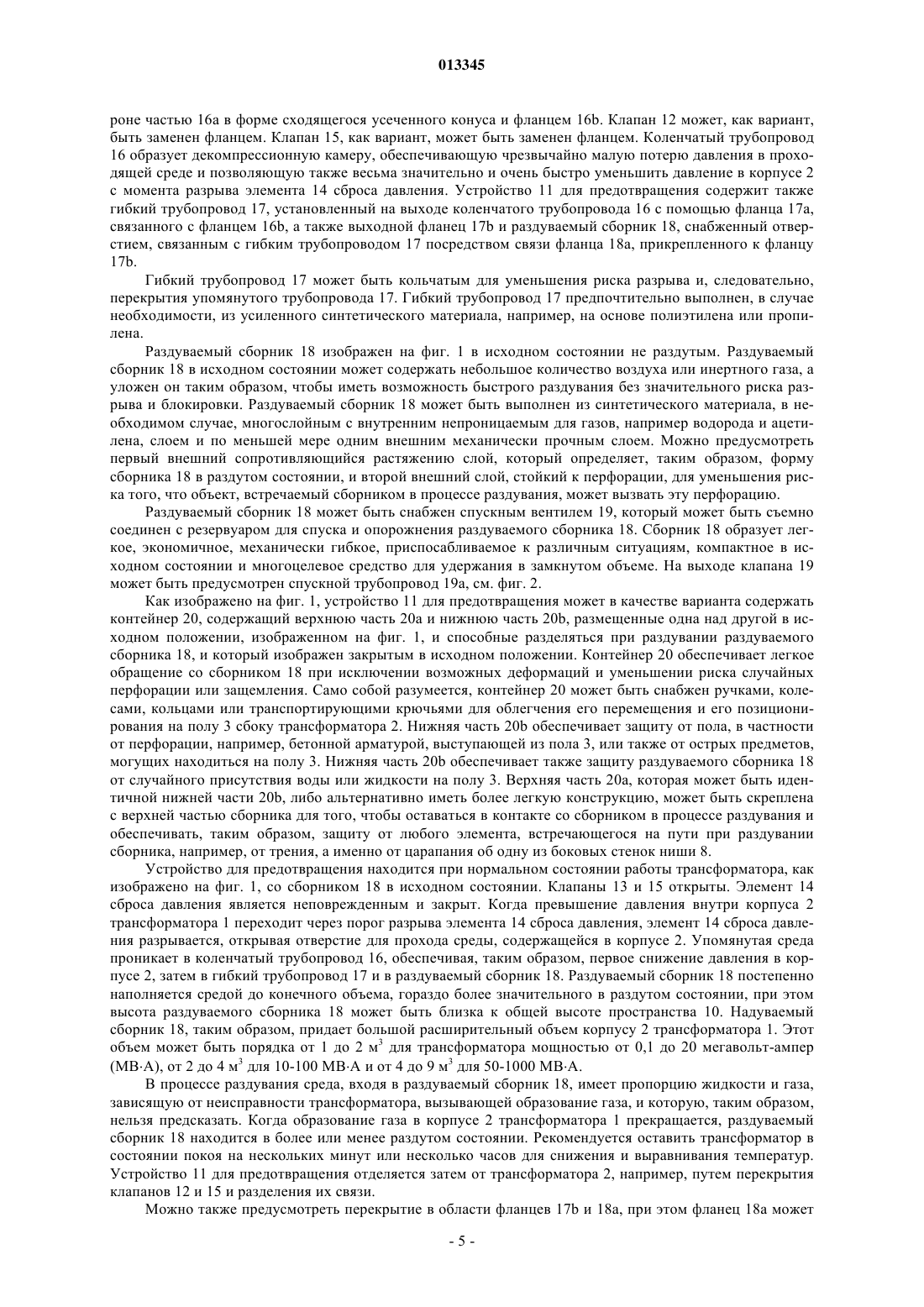

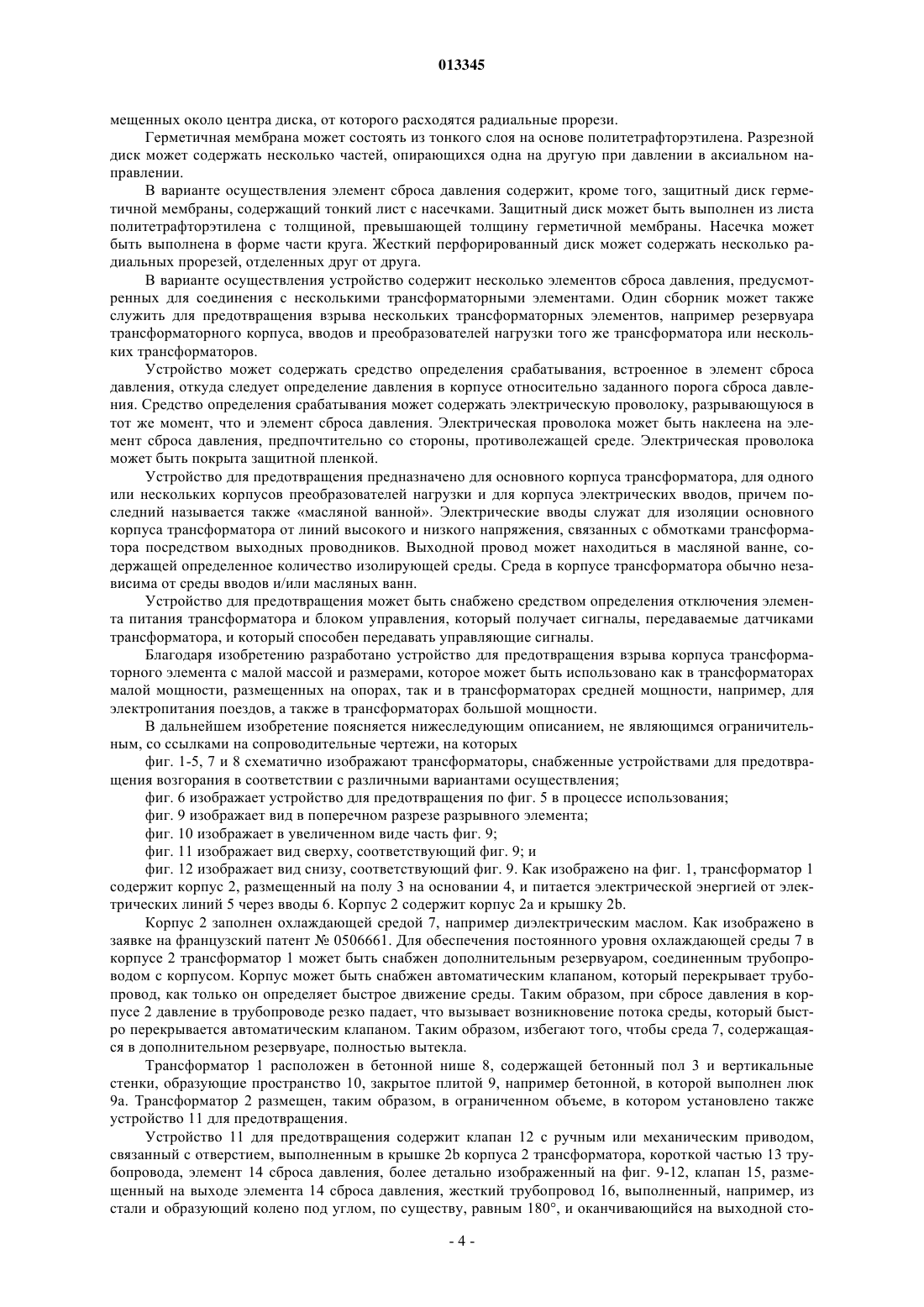

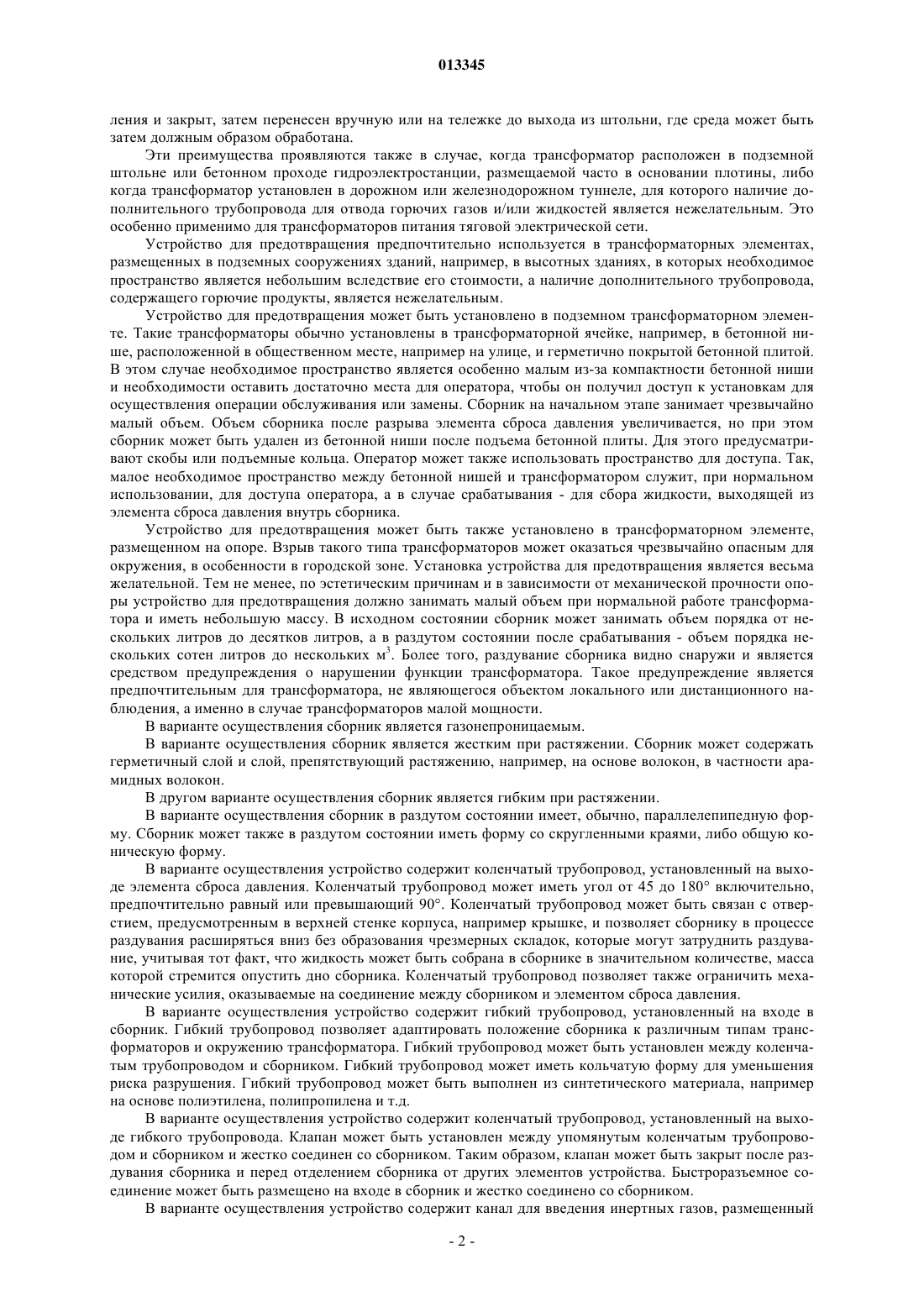

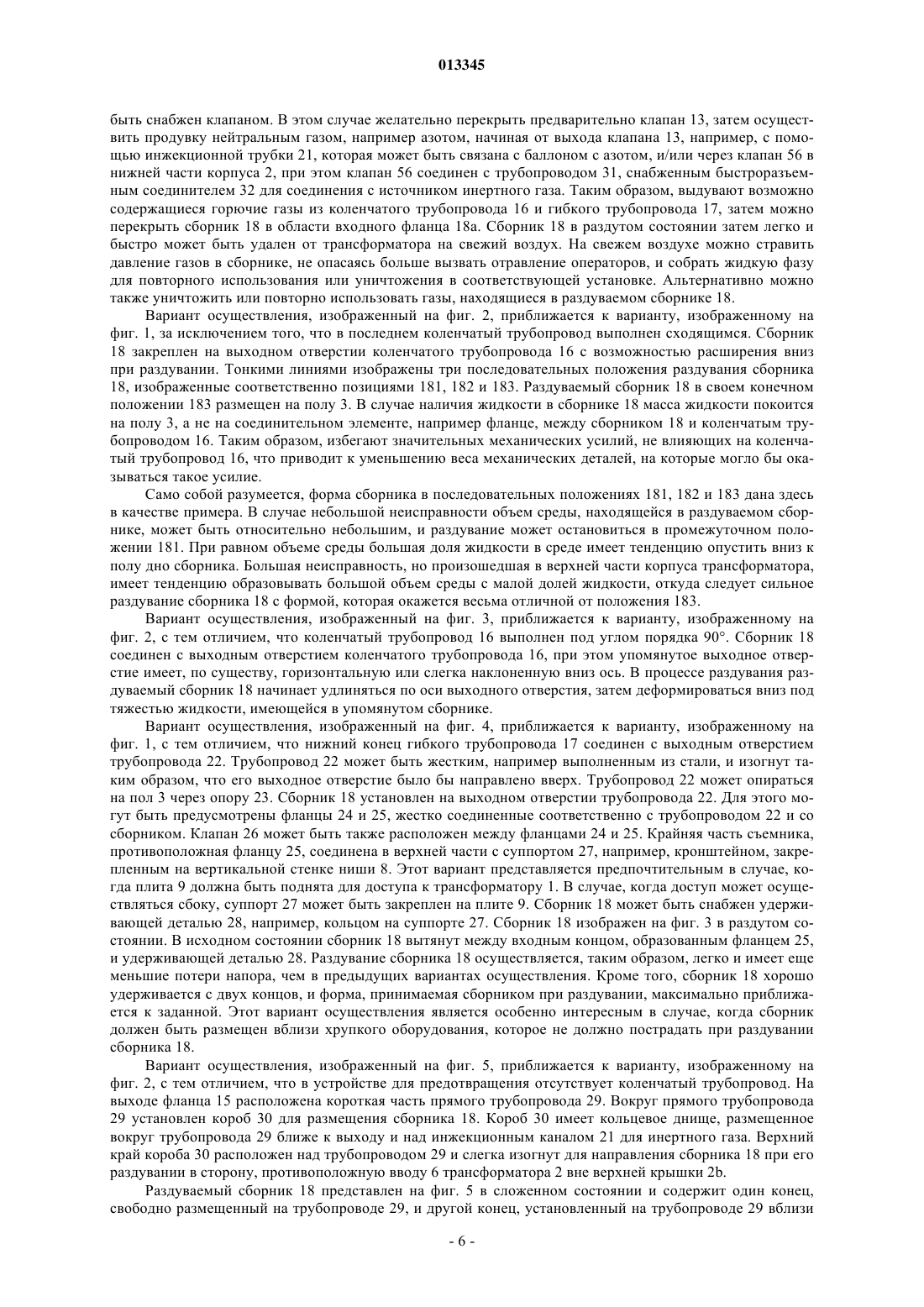

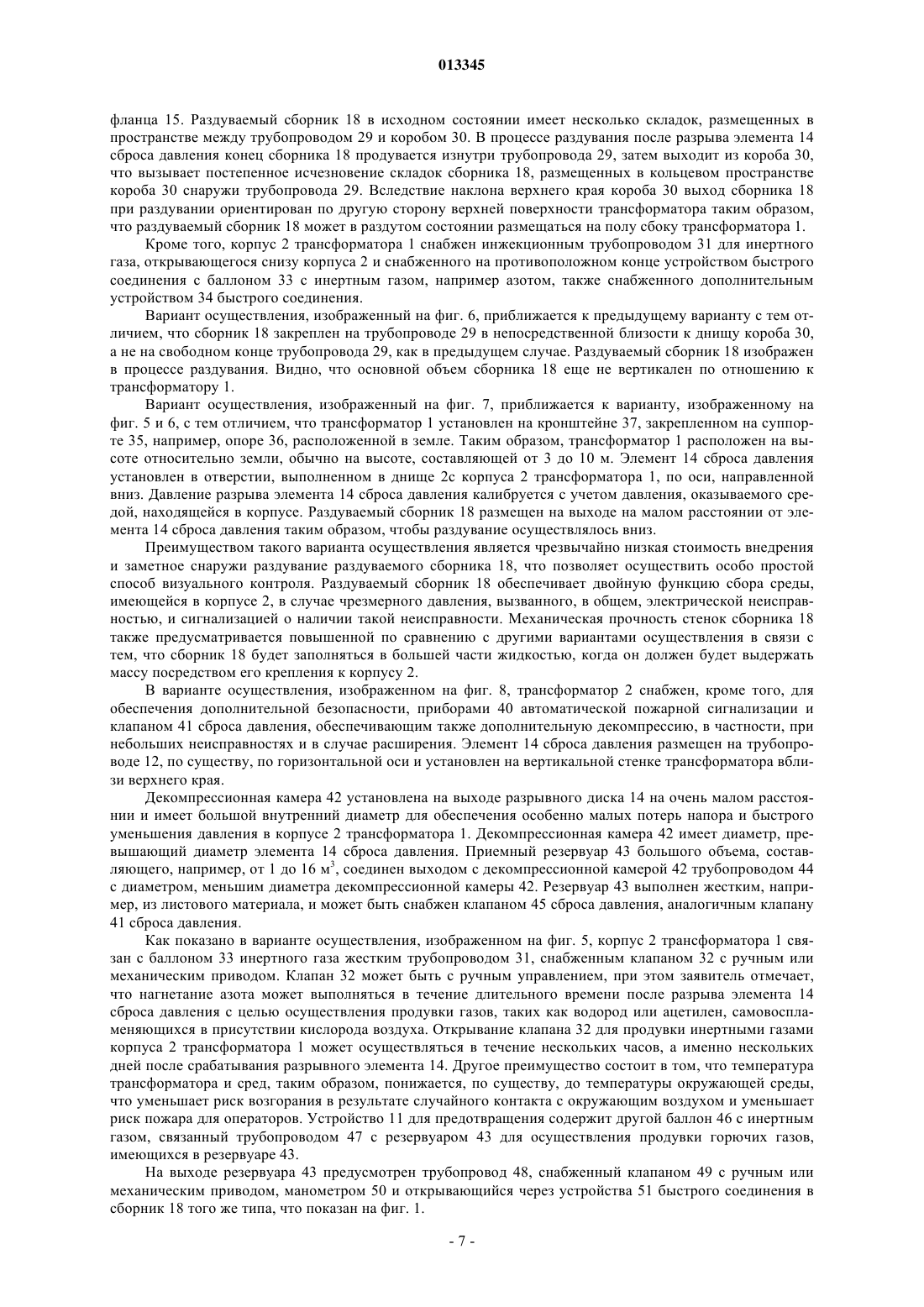

013345 Настоящее изобретение относится к области предотвращения взрыва электрического трансформаторного элемента, охлаждаемого в жидкостном объеме, в частности, горючей средой. В электрических трансформаторах возникают потери как в обмотках, так и в железном сердечнике,которые требуют отвода образующегося тепла. Так, трансформаторы большой мощности охлаждаются такой средой, как масло. Используемые масла являются диэлектрическими и могут воспламеняться при температурах, превышающих 140 С. Трансформаторы являются весьма дорогостоящими элементами и их защита требует особого внимания. Дефекты изоляции вызывают вначале мощную электрическую дугу, которая вызывает срабатывание систем электрической защиты (размыкателей), которые отключают потребителей от трансформатора. Электрическая дуга вызывает также последующее распространение энергии, которая порождает выделение газа вследствие разложения диэлектрического масла, в частности, на водород и ацетилен. Из-за выделения газов давление внутри корпуса трансформатора очень быстро повышается, следствием чего часто является сильный взрыв. Последствием взрыва является разрушение механических связей корпуса (болтов, сварки) трансформатора и возникновение контакта газов с кислородом окружающего воздуха. Так как ацетилен является самовоспламеняющимся в присутствии кислорода, немедленно возникает пожар и огонь распространяется на другое оборудование, которое, в свою очередь, также может содержать горючие материалы. Взрывы возникают вследствие пробоев изоляции, вызванных короткими замыканиями из-за перегрузок, перенапряжениями, постепенным разрушением изоляции, недостаточным уровнем масла, появлением влаги или плесени или порчи изолирующего компонента. Из уровня техники известны системы пожаротушения для электрических трансформаторов, которые приводятся в действие приборами автоматической пожарной сигнализации или пожарными сигнализаторами. Такие системы срабатывают, когда масло в трансформаторе уже горит. Таким образом, довольствуются тем, что ограничивают очаг пожара одной установкой, чтобы огонь не распространялся на соседние установки. Для замедления разложения диэлектрической среды, вызванного электрической дугой, можно использовать силиконовые масла вместо обычных минеральных масел. Во всяком случае, взрыв корпуса трансформатора, вызванный повышением внутреннего давления, замедляется на чрезвычайно малый отрезок времени порядка нескольких миллисекунд. Взрыв корпуса неизбежен. Из документа WO-A97/12379 известен способ предотвращения взрыва и пожара электрического трансформатора, содержащего корпус, заполненный горючей охлаждающей средой, заключающийся в определении пробоя электрической изоляции трансформатора датчиком давления, сбросе давления находящейся в корпусе охлаждающей среды с помощью клапана и охлаждении нагретой части охлаждающей среды инертным газом под давлением, нагнетаемым в нижнюю часть корпуса для перемешивания упомянутой среды, чтобы помешать кислороду проникнуть в корпус трансформатора. Этот способ является удовлетворительным и позволяет исключить взрыв корпуса трансформатора. В документе WO-A00/57438 описан быстродействующий размыкатель для устройства предотвращения взрыва электрического трансформатора. В неопубликованной заявке на французский патент, поданной под 0506661, описано предохранительное устройство, позволяющее осуществить чрезвычайно быстрый сброс давления и прием среды,проходящей через элемент сброса давления, в герметичный резервуар. Этот резервуар может быть снабжен выходным трубопроводом, который может быть направлен к газовому насосу и вспомогательному резервуару. Заявитель отмечает, что данный тип предохранительного устройства неудобен при использовании в трансформаторах, размещенных в тесных пространствах, а также в трансформаторах малой мощности,для которых стоимость предохранительного устройства должна быть уменьшена. Целью изобретения является, в частности, устранение указанных недостатков. В изобретении предлагается устройство для предотвращения взрыва электрического трансформаторного элемента, при этом указанный элемент, снабженный корпусом, содержащим горючую охлаждающую среду, включает элемент сброса давления, размещенный на выходе корпуса, для осуществления сброса давления в корпусе, а также сборник, размещенный на выходе элемента сброса давления и выполненный с возможностью перехода из плоского состояния в раздутое состояние при разрыве элемента сброса давления. Сборник обеспечивает удержание в замкнутом пространстве среды, прошедшей через упомянутый элемент сброса давления. Форма сборника может быть приспособлена и/или может приспосабливаться к уменьшенному свободному пространству и/или пространству сложной формы. Масса сборника может быть небольшой, так что с упомянутым сборником могут управляться один или два оператора, когда он находится в плоском состоянии или в состоянии, раздутом, в основном, газами. Устройство для предотвращения хорошо приспособлено к трансформаторам, используемым в горных штольнях, в которых удаление среды, проходящей через элемент сброса давления в трубопровод до атмосферного воздуха, представляется весьма затруднительным из-за габаритных размеров штолен, требуемой длины трубопровода, потерь напора в трубопроводе и рисков разрушений трубопровода. После разрыва элемента сброса давления сборник может быть изолирован от упомянутого элемента сброса дав-1 013345 ления и закрыт, затем перенесен вручную или на тележке до выхода из штольни, где среда может быть затем должным образом обработана. Эти преимущества проявляются также в случае, когда трансформатор расположен в подземной штольне или бетонном проходе гидроэлектростанции, размещаемой часто в основании плотины, либо когда трансформатор установлен в дорожном или железнодорожном туннеле, для которого наличие дополнительного трубопровода для отвода горючих газов и/или жидкостей является нежелательным. Это особенно применимо для трансформаторов питания тяговой электрической сети. Устройство для предотвращения предпочтительно используется в трансформаторных элементах,размещенных в подземных сооружениях зданий, например, в высотных зданиях, в которых необходимое пространство является небольшим вследствие его стоимости, а наличие дополнительного трубопровода,содержащего горючие продукты, является нежелательным. Устройство для предотвращения может быть установлено в подземном трансформаторном элементе. Такие трансформаторы обычно установлены в трансформаторной ячейке, например, в бетонной нише, расположенной в общественном месте, например на улице, и герметично покрытой бетонной плитой. В этом случае необходимое пространство является особенно малым из-за компактности бетонной ниши и необходимости оставить достаточно места для оператора, чтобы он получил доступ к установкам для осуществления операции обслуживания или замены. Сборник на начальном этапе занимает чрезвычайно малый объем. Объем сборника после разрыва элемента сброса давления увеличивается, но при этом сборник может быть удален из бетонной ниши после подъема бетонной плиты. Для этого предусматривают скобы или подъемные кольца. Оператор может также использовать пространство для доступа. Так,малое необходимое пространство между бетонной нишей и трансформатором служит, при нормальном использовании, для доступа оператора, а в случае срабатывания - для сбора жидкости, выходящей из элемента сброса давления внутрь сборника. Устройство для предотвращения может быть также установлено в трансформаторном элементе,размещенном на опоре. Взрыв такого типа трансформаторов может оказаться чрезвычайно опасным для окружения, в особенности в городской зоне. Установка устройства для предотвращения является весьма желательной. Тем не менее, по эстетическим причинам и в зависимости от механической прочности опоры устройство для предотвращения должно занимать малый объем при нормальной работе трансформатора и иметь небольшую массу. В исходном состоянии сборник может занимать объем порядка от нескольких литров до десятков литров, а в раздутом состоянии после срабатывания - объем порядка нескольких сотен литров до нескольких м 3. Более того, раздувание сборника видно снаружи и является средством предупреждения о нарушении функции трансформатора. Такое предупреждение является предпочтительным для трансформатора, не являющегося объектом локального или дистанционного наблюдения, а именно в случае трансформаторов малой мощности. В варианте осуществления сборник является газонепроницаемым. В варианте осуществления сборник является жестким при растяжении. Сборник может содержать герметичный слой и слой, препятствующий растяжению, например, на основе волокон, в частности арамидных волокон. В другом варианте осуществления сборник является гибким при растяжении. В варианте осуществления сборник в раздутом состоянии имеет, обычно, параллелепипедную форму. Сборник может также в раздутом состоянии иметь форму со скругленными краями, либо общую коническую форму. В варианте осуществления устройство содержит коленчатый трубопровод, установленный на выходе элемента сброса давления. Коленчатый трубопровод может иметь угол от 45 до 180 включительно,предпочтительно равный или превышающий 90. Коленчатый трубопровод может быть связан с отверстием, предусмотренным в верхней стенке корпуса, например крышке, и позволяет сборнику в процессе раздувания расширяться вниз без образования чрезмерных складок, которые могут затруднить раздувание, учитывая тот факт, что жидкость может быть собрана в сборнике в значительном количестве, масса которой стремится опустить дно сборника. Коленчатый трубопровод позволяет также ограничить механические усилия, оказываемые на соединение между сборником и элементом сброса давления. В варианте осуществления устройство содержит гибкий трубопровод, установленный на входе в сборник. Гибкий трубопровод позволяет адаптировать положение сборника к различным типам трансформаторов и окружению трансформатора. Гибкий трубопровод может быть установлен между коленчатым трубопроводом и сборником. Гибкий трубопровод может иметь кольчатую форму для уменьшения риска разрушения. Гибкий трубопровод может быть выполнен из синтетического материала, например на основе полиэтилена, полипропилена и т.д. В варианте осуществления устройство содержит коленчатый трубопровод, установленный на выходе гибкого трубопровода. Клапан может быть установлен между упомянутым коленчатым трубопроводом и сборником и жестко соединен со сборником. Таким образом, клапан может быть закрыт после раздувания сборника и перед отделением сборника от других элементов устройства. Быстроразъемное соединение может быть размещено на входе в сборник и жестко соединено со сборником. В варианте осуществления устройство содержит канал для введения инертных газов, размещенный-2 013345 на выходе элемента сброса давления. После раздувания и перед удалением сборника можно также осуществить продувку инертными газами, позволяющую значительно уменьшить содержание горючих газов в верхней части трансформаторного элемента, в элементе сброса давления и, при необходимости, в промежуточных элементах. В варианте осуществления сборник имеет выходное перекрываемое отверстие. Упомянутое отверстие перекрыто в исходном состоянии сборника и в раздутом состоянии и может быть открыто с целью опорожнения сборника после его отделения от других элементов устройства. Съемник можно также опорожнить, например, в другой приемник, предусмотренный на этот случай. Устройство может содержать резервуар, расположенный между элементом сброса давления и сборником. Резервуар может иметь малый объем. Резервуар может быть снабжен средством продувки инертными газами. В варианте осуществления устройство содержит декомпрессионную камеру, размещенную на выходе элемента сброса давления. Расширительная камера позволяет уменьшить давление, испытываемое элементами, размещенными на выходе, в результате чего возможно использование элементов с меньшей массой. В варианте осуществления выход из корпуса расположен на нижней стенке корпуса, при этом сборник размещен под корпусом. В варианте осуществления выход из корпуса размещен на верхней стенке корпуса, а сборник размещен над корпусом. В варианте осуществления сборник расположен сбоку корпуса в раздутом состоянии. В варианте осуществления сборник в исходном состоянии расположен сбоку корпуса. В варианте осуществления сборник, по меньшей мере частично, подвешен на опоре. Опора может содержать кронштейн, закрепленный на вертикальной стенке, или кольцо, закрепленное на потолке. Такой сборник оказывает весьма малое сопротивление при раздувании. В варианте осуществления устройство содержит противоразрывную защиту, размещенную, по меньшей мере, под сборником. Защита от разрыва может быть также расположена сбоку. В варианте осуществления устройство содержит состоящий по меньшей мере из двух частей контейнер. Контейнер образует оболочку для защиты и транспортировки сборника в плоском состоянии и опору для сборника в раздутом состоянии. Обе части выполнены с возможностью разъема в процессе перехода сборника из плоского состояния в раздутое состояние. Верхняя часть может являться противоразрывной защитой при возможном контакте между сборником и потолком или препятствием, размещенным сверху. Нижняя часть может являться противоразрывной защитой относительно земли. Контейнер может быть снабжен детектором разделения двух частей. Детектор может быть связан с элементом подачи тревоги. Контейнер может быть снабжен электрическим фиксатором для удержания частей. Способ предотвращения взрыва электрического трансформаторного элемента, имеющего корпус,содержащий горючую охлаждающую среду, включает следующие этапы. Декомпрессия корпуса осуществляется посредством элемента сброса давления, размещенным на выходе из корпуса. Происходит раздувание сборника, размещенного на выходе элемента сброса давления, при этом сборник переходит из плоского состояния в раздутое состояние, обеспечивая удержание в замкнутом пространстве среды, проходящей через элемент сброса давления. В соответствии с другим аспектом изобретения устройство для предотвращения взрыва электрического трансформаторного элемента, снабженного корпусом с горючей охлаждающей средой, содержит элемент сброса давления, размещенный на выходе корпуса, для осуществления декомпрессии корпуса, и контейнер, состоящий из двух частей для размещения в них сборника в исходном состоянии. Сборник,который размещен на выходе элемента сброса давления, выполнен с возможностью перехода из исходного состояния в раздутое состояние при срабатывании элемента сброса давления, вызывая, таким образом, разделение частей и обеспечивая удержание в замкнутом пространстве среды, прошедшей через элемент сброса давления. Предпочтительно элемент сброса давления выполнен с возможностью разрыва при давлении, превышающем порог дифференциального давления между входной частью и выходной частью. В варианте осуществления электрический трансформаторный элемент является электрическим трансформаторным корпусом. В другом варианте осуществления электрический трансформаторный элемент является вводом. В другом варианте осуществления электрический трансформаторный элемент является преобразователем нагрузки. В другом варианте осуществления элемент сброса давления содержит жесткий перфорированный диск и герметичную мембрану. Элемент сброса давления может также содержать разрезной диск. Диски могут быть выпуклыми в направлении течения среды. Разрезной диск может содержать несколько лепестков, отделенных один от другого, по существу, радиальными прорезями. Лепестки соединяются на кольцевой части диска и выполнены с возможностью опоры одних на другие посредством зацепляющих лапок для сопротивления внешнему давлению в корпусе трансформатора, превышающему внутреннее давление. Жесткий перфорированный диск может быть снабжен множеством сквозных отверстий, раз-3 013345 мещенных около центра диска, от которого расходятся радиальные прорези. Герметичная мембрана может состоять из тонкого слоя на основе политетрафторэтилена. Разрезной диск может содержать несколько частей, опирающихся одна на другую при давлении в аксиальном направлении. В варианте осуществления элемент сброса давления содержит, кроме того, защитный диск герметичной мембраны, содержащий тонкий лист с насечками. Защитный диск может быть выполнен из листа политетрафторэтилена с толщиной, превышающей толщину герметичной мембраны. Насечка может быть выполнена в форме части круга. Жесткий перфорированный диск может содержать несколько радиальных прорезей, отделенных друг от друга. В варианте осуществления устройство содержит несколько элементов сброса давления, предусмотренных для соединения с несколькими трансформаторными элементами. Один сборник может также служить для предотвращения взрыва нескольких трансформаторных элементов, например резервуара трансформаторного корпуса, вводов и преобразователей нагрузки того же трансформатора или нескольких трансформаторов. Устройство может содержать средство определения срабатывания, встроенное в элемент сброса давления, откуда следует определение давления в корпусе относительно заданного порога сброса давления. Средство определения срабатывания может содержать электрическую проволоку, разрывающуюся в тот же момент, что и элемент сброса давления. Электрическая проволока может быть наклеена на элемент сброса давления, предпочтительно со стороны, противолежащей среде. Электрическая проволока может быть покрыта защитной пленкой. Устройство для предотвращения предназначено для основного корпуса трансформатора, для одного или нескольких корпусов преобразователей нагрузки и для корпуса электрических вводов, причем последний называется также масляной ванной. Электрические вводы служат для изоляции основного корпуса трансформатора от линий высокого и низкого напряжения, связанных с обмотками трансформатора посредством выходных проводников. Выходной провод может находиться в масляной ванне, содержащей определенное количество изолирующей среды. Среда в корпусе трансформатора обычно независима от среды вводов и/или масляных ванн. Устройство для предотвращения может быть снабжено средством определения отключения элемента питания трансформатора и блоком управления, который получает сигналы, передаваемые датчиками трансформатора, и который способен передавать управляющие сигналы. Благодаря изобретению разработано устройство для предотвращения взрыва корпуса трансформаторного элемента с малой массой и размерами, которое может быть использовано как в трансформаторах малой мощности, размещенных на опорах, так и в трансформаторах средней мощности, например, для электропитания поездов, а также в трансформаторах большой мощности. В дальнейшем изобретение поясняется нижеследующим описанием, не являющимся ограничительным, со ссылками на сопроводительные чертежи, на которых фиг. 1-5, 7 и 8 схематично изображают трансформаторы, снабженные устройствами для предотвращения возгорания в соответствии с различными вариантами осуществления; фиг. 6 изображает устройство для предотвращения по фиг. 5 в процессе использования; фиг. 9 изображает вид в поперечном разрезе разрывного элемента; фиг. 10 изображает в увеличенном виде часть фиг. 9; фиг. 11 изображает вид сверху, соответствующий фиг. 9; и фиг. 12 изображает вид снизу, соответствующий фиг. 9. Как изображено на фиг. 1, трансформатор 1 содержит корпус 2, размещенный на полу 3 на основании 4, и питается электрической энергией от электрических линий 5 через вводы 6. Корпус 2 содержит корпус 2 а и крышку 2b. Корпус 2 заполнен охлаждающей средой 7, например диэлектрическим маслом. Как изображено в заявке на французский патент 0506661. Для обеспечения постоянного уровня охлаждающей среды 7 в корпусе 2 трансформатор 1 может быть снабжен дополнительным резервуаром, соединенным трубопроводом с корпусом. Корпус может быть снабжен автоматическим клапаном, который перекрывает трубопровод, как только он определяет быстрое движение среды. Таким образом, при сбросе давления в корпусе 2 давление в трубопроводе резко падает, что вызывает возникновение потока среды, который быстро перекрывается автоматическим клапаном. Таким образом, избегают того, чтобы среда 7, содержащаяся в дополнительном резервуаре, полностью вытекла. Трансформатор 1 расположен в бетонной нише 8, содержащей бетонный пол 3 и вертикальные стенки, образующие пространство 10, закрытое плитой 9, например бетонной, в которой выполнен люк 9 а. Трансформатор 2 размещен, таким образом, в ограниченном объеме, в котором установлено также устройство 11 для предотвращения. Устройство 11 для предотвращения содержит клапан 12 с ручным или механическим приводом,связанный с отверстием, выполненным в крышке 2b корпуса 2 трансформатора, короткой частью 13 трубопровода, элемент 14 сброса давления, более детально изображенный на фиг. 9-12, клапан 15, размещенный на выходе элемента 14 сброса давления, жесткий трубопровод 16, выполненный, например, из стали и образующий колено под углом, по существу, равным 180, и оканчивающийся на выходной сто-4 013345 роне частью 16 а в форме сходящегося усеченного конуса и фланцем 16b. Клапан 12 может, как вариант,быть заменен фланцем. Клапан 15, как вариант, может быть заменен фланцем. Коленчатый трубопровод 16 образует декомпрессионную камеру, обеспечивающую чрезвычайно малую потерю давления в проходящей среде и позволяющую также весьма значительно и очень быстро уменьшить давление в корпусе 2 с момента разрыва элемента 14 сброса давления. Устройство 11 для предотвращения содержит также гибкий трубопровод 17, установленный на выходе коленчатого трубопровода 16 с помощью фланца 17 а,связанного с фланцем 16b, а также выходной фланец 17b и раздуваемый сборник 18, снабженный отверстием, связанным с гибким трубопроводом 17 посредством связи фланца 18 а, прикрепленного к фланцу 17b. Гибкий трубопровод 17 может быть кольчатым для уменьшения риска разрыва и, следовательно,перекрытия упомянутого трубопровода 17. Гибкий трубопровод 17 предпочтительно выполнен, в случае необходимости, из усиленного синтетического материала, например, на основе полиэтилена или пропилена. Раздуваемый сборник 18 изображен на фиг. 1 в исходном состоянии не раздутым. Раздуваемый сборник 18 в исходном состоянии может содержать небольшое количество воздуха или инертного газа, а уложен он таким образом, чтобы иметь возможность быстрого раздувания без значительного риска разрыва и блокировки. Раздуваемый сборник 18 может быть выполнен из синтетического материала, в необходимом случае, многослойным с внутренним непроницаемым для газов, например водорода и ацетилена, слоем и по меньшей мере одним внешним механически прочным слоем. Можно предусмотреть первый внешний сопротивляющийся растяжению слой, который определяет, таким образом, форму сборника 18 в раздутом состоянии, и второй внешний слой, стойкий к перфорации, для уменьшения риска того, что объект, встречаемый сборником в процессе раздувания, может вызвать эту перфорацию. Раздуваемый сборник 18 может быть снабжен спускным вентилем 19, который может быть съемно соединен с резервуаром для спуска и опорожнения раздуваемого сборника 18. Сборник 18 образует легкое, экономичное, механически гибкое, приспосабливаемое к различным ситуациям, компактное в исходном состоянии и многоцелевое средство для удержания в замкнутом объеме. На выходе клапана 19 может быть предусмотрен спускной трубопровод 19 а, см. фиг. 2. Как изображено на фиг. 1, устройство 11 для предотвращения может в качестве варианта содержать контейнер 20, содержащий верхнюю часть 20 а и нижнюю часть 20b, размещенные одна над другой в исходном положении, изображенном на фиг. 1, и способные разделяться при раздувании раздуваемого сборника 18, и который изображен закрытым в исходном положении. Контейнер 20 обеспечивает легкое обращение со сборником 18 при исключении возможных деформаций и уменьшении риска случайных перфорации или защемления. Само собой разумеется, контейнер 20 может быть снабжен ручками, колесами, кольцами или транспортирующими крючьями для облегчения его перемещения и его позиционирования на полу 3 сбоку трансформатора 2. Нижняя часть 20b обеспечивает защиту от пола, в частности от перфорации, например, бетонной арматурой, выступающей из пола 3, или также от острых предметов,могущих находиться на полу 3. Нижняя часть 20b обеспечивает также защиту раздуваемого сборника 18 от случайного присутствия воды или жидкости на полу 3. Верхняя часть 20 а, которая может быть идентичной нижней части 20b, либо альтернативно иметь более легкую конструкцию, может быть скреплена с верхней частью сборника для того, чтобы оставаться в контакте со сборником в процессе раздувания и обеспечивать, таким образом, защиту от любого элемента, встречающегося на пути при раздувании сборника, например, от трения, а именно от царапания об одну из боковых стенок ниши 8. Устройство для предотвращения находится при нормальном состоянии работы трансформатора, как изображено на фиг. 1, со сборником 18 в исходном состоянии. Клапаны 13 и 15 открыты. Элемент 14 сброса давления является неповрежденным и закрыт. Когда превышение давления внутри корпуса 2 трансформатора 1 переходит через порог разрыва элемента 14 сброса давления, элемент 14 сброса давления разрывается, открывая отверстие для прохода среды, содержащейся в корпусе 2. Упомянутая среда проникает в коленчатый трубопровод 16, обеспечивая, таким образом, первое снижение давления в корпусе 2, затем в гибкий трубопровод 17 и в раздуваемый сборник 18. Раздуваемый сборник 18 постепенно наполняется средой до конечного объема, гораздо более значительного в раздутом состоянии, при этом высота раздуваемого сборника 18 может быть близка к общей высоте пространства 10. Надуваемый сборник 18, таким образом, придает большой расширительный объем корпусу 2 трансформатора 1. Этот объем может быть порядка от 1 до 2 м 3 для трансформатора мощностью от 0,1 до 20 мегавольт-ампер(МВА), от 2 до 4 м 3 для 10-100 МВА и от 4 до 9 м 3 для 50-1000 МВА. В процессе раздувания среда, входя в раздуваемый сборник 18, имеет пропорцию жидкости и газа,зависящую от неисправности трансформатора, вызывающей образование газа, и которую, таким образом,нельзя предсказать. Когда образование газа в корпусе 2 трансформатора 1 прекращается, раздуваемый сборник 18 находится в более или менее раздутом состоянии. Рекомендуется оставить трансформатор в состоянии покоя на нескольких минут или несколько часов для снижения и выравнивания температур. Устройство 11 для предотвращения отделяется затем от трансформатора 2, например, путем перекрытия клапанов 12 и 15 и разделения их связи. Можно также предусмотреть перекрытие в области фланцев 17b и 18 а, при этом фланец 18 а может-5 013345 быть снабжен клапаном. В этом случае желательно перекрыть предварительно клапан 13, затем осуществить продувку нейтральным газом, например азотом, начиная от выхода клапана 13, например, с помощью инжекционной трубки 21, которая может быть связана с баллоном с азотом, и/или через клапан 56 в нижней части корпуса 2, при этом клапан 56 соединен с трубопроводом 31, снабженным быстроразъемным соединителем 32 для соединения с источником инертного газа. Таким образом, выдувают возможно содержащиеся горючие газы из коленчатого трубопровода 16 и гибкого трубопровода 17, затем можно перекрыть сборник 18 в области входного фланца 18 а. Сборник 18 в раздутом состоянии затем легко и быстро может быть удален от трансформатора на свежий воздух. На свежем воздухе можно стравить давление газов в сборнике, не опасаясь больше вызвать отравление операторов, и собрать жидкую фазу для повторного использования или уничтожения в соответствующей установке. Альтернативно можно также уничтожить или повторно использовать газы, находящиеся в раздуваемом сборнике 18. Вариант осуществления, изображенный на фиг. 2, приближается к варианту, изображенному на фиг. 1, за исключением того, что в последнем коленчатый трубопровод выполнен сходящимся. Сборник 18 закреплен на выходном отверстии коленчатого трубопровода 16 с возможностью расширения вниз при раздувании. Тонкими линиями изображены три последовательных положения раздувания сборника 18, изображенные соответственно позициями 181, 182 и 183. Раздуваемый сборник 18 в своем конечном положении 183 размещен на полу 3. В случае наличия жидкости в сборнике 18 масса жидкости покоится на полу 3, а не на соединительном элементе, например фланце, между сборником 18 и коленчатым трубопроводом 16. Таким образом, избегают значительных механических усилий, не влияющих на коленчатый трубопровод 16, что приводит к уменьшению веса механических деталей, на которые могло бы оказываться такое усилие. Само собой разумеется, форма сборника в последовательных положениях 181, 182 и 183 дана здесь в качестве примера. В случае небольшой неисправности объем среды, находящейся в раздуваемом сборнике, может быть относительно небольшим, и раздувание может остановиться в промежуточном положении 181. При равном объеме среды большая доля жидкости в среде имеет тенденцию опустить вниз к полу дно сборника. Большая неисправность, но произошедшая в верхней части корпуса трансформатора,имеет тенденцию образовывать большой объем среды с малой долей жидкости, откуда следует сильное раздувание сборника 18 с формой, которая окажется весьма отличной от положения 183. Вариант осуществления, изображенный на фиг. 3, приближается к варианту, изображенному на фиг. 2, с тем отличием, что коленчатый трубопровод 16 выполнен под углом порядка 90. Сборник 18 соединен с выходным отверстием коленчатого трубопровода 16, при этом упомянутое выходное отверстие имеет, по существу, горизонтальную или слегка наклоненную вниз ось. В процессе раздувания раздуваемый сборник 18 начинает удлиняться по оси выходного отверстия, затем деформироваться вниз под тяжестью жидкости, имеющейся в упомянутом сборнике. Вариант осуществления, изображенный на фиг. 4, приближается к варианту, изображенному на фиг. 1, с тем отличием, что нижний конец гибкого трубопровода 17 соединен с выходным отверстием трубопровода 22. Трубопровод 22 может быть жестким, например выполненным из стали, и изогнут таким образом, что его выходное отверстие было бы направлено вверх. Трубопровод 22 может опираться на пол 3 через опору 23. Сборник 18 установлен на выходном отверстии трубопровода 22. Для этого могут быть предусмотрены фланцы 24 и 25, жестко соединенные соответственно с трубопроводом 22 и со сборником. Клапан 26 может быть также расположен между фланцами 24 и 25. Крайняя часть съемника,противоположная фланцу 25, соединена в верхней части с суппортом 27, например, кронштейном, закрепленным на вертикальной стенке ниши 8. Этот вариант представляется предпочтительным в случае, когда плита 9 должна быть поднята для доступа к трансформатору 1. В случае, когда доступ может осуществляться сбоку, суппорт 27 может быть закреплен на плите 9. Сборник 18 может быть снабжен удерживающей деталью 28, например, кольцом на суппорте 27. Сборник 18 изображен на фиг. 3 в раздутом состоянии. В исходном состоянии сборник 18 вытянут между входным концом, образованным фланцем 25,и удерживающей деталью 28. Раздувание сборника 18 осуществляется, таким образом, легко и имеет еще меньшие потери напора, чем в предыдущих вариантах осуществления.Кроме того, сборник 18 хорошо удерживается с двух концов, и форма, принимаемая сборником при раздувании, максимально приближается к заданной. Этот вариант осуществления является особенно интересным в случае, когда сборник должен быть размещен вблизи хрупкого оборудования, которое не должно пострадать при раздувании сборника 18. Вариант осуществления, изображенный на фиг. 5, приближается к варианту, изображенному на фиг. 2, с тем отличием, что в устройстве для предотвращения отсутствует коленчатый трубопровод. На выходе фланца 15 расположена короткая часть прямого трубопровода 29. Вокруг прямого трубопровода 29 установлен короб 30 для размещения сборника 18. Короб 30 имеет кольцевое днище, размещенное вокруг трубопровода 29 ближе к выходу и над инжекционным каналом 21 для инертного газа. Верхний край короба 30 расположен над трубопроводом 29 и слегка изогнут для направления сборника 18 при его раздувании в сторону, противоположную вводу 6 трансформатора 2 вне верхней крышки 2b. Раздуваемый сборник 18 представлен на фиг. 5 в сложенном состоянии и содержит один конец,свободно размещенный на трубопроводе 29, и другой конец, установленный на трубопроводе 29 вблизи-6 013345 фланца 15. Раздуваемый сборник 18 в исходном состоянии имеет несколько складок, размещенных в пространстве между трубопроводом 29 и коробом 30. В процессе раздувания после разрыва элемента 14 сброса давления конец сборника 18 продувается изнутри трубопровода 29, затем выходит из короба 30,что вызывает постепенное исчезновение складок сборника 18, размещенных в кольцевом пространстве короба 30 снаружи трубопровода 29. Вследствие наклона верхнего края короба 30 выход сборника 18 при раздувании ориентирован по другую сторону верхней поверхности трансформатора таким образом,что раздуваемый сборник 18 может в раздутом состоянии размещаться на полу сбоку трансформатора 1. Кроме того, корпус 2 трансформатора 1 снабжен инжекционным трубопроводом 31 для инертного газа, открывающегося снизу корпуса 2 и снабженного на противоположном конце устройством быстрого соединения с баллоном 33 с инертным газом, например азотом, также снабженного дополнительным устройством 34 быстрого соединения. Вариант осуществления, изображенный на фиг. 6, приближается к предыдущему варианту с тем отличием, что сборник 18 закреплен на трубопроводе 29 в непосредственной близости к днищу короба 30,а не на свободном конце трубопровода 29, как в предыдущем случае. Раздуваемый сборник 18 изображен в процессе раздувания. Видно, что основной объем сборника 18 еще не вертикален по отношению к трансформатору 1. Вариант осуществления, изображенный на фиг. 7, приближается к варианту, изображенному на фиг. 5 и 6, с тем отличием, что трансформатор 1 установлен на кронштейне 37, закрепленном на суппорте 35, например, опоре 36, расположенной в земле. Таким образом, трансформатор 1 расположен на высоте относительно земли, обычно на высоте, составляющей от 3 до 10 м. Элемент 14 сброса давления установлен в отверстии, выполненном в днище 2 с корпуса 2 трансформатора 1, по оси, направленной вниз. Давление разрыва элемента 14 сброса давления калибруется с учетом давления, оказываемого средой, находящейся в корпусе. Раздуваемый сборник 18 размещен на выходе на малом расстоянии от элемента 14 сброса давления таким образом, чтобы раздувание осуществлялось вниз. Преимуществом такого варианта осуществления является чрезвычайно низкая стоимость внедрения и заметное снаружи раздувание раздуваемого сборника 18, что позволяет осуществить особо простой способ визуального контроля. Раздуваемый сборник 18 обеспечивает двойную функцию сбора среды,имеющейся в корпусе 2, в случае чрезмерного давления, вызванного, в общем, электрической неисправностью, и сигнализацией о наличии такой неисправности. Механическая прочность стенок сборника 18 также предусматривается повышенной по сравнению с другими вариантами осуществления в связи с тем, что сборник 18 будет заполняться в большей части жидкостью, когда он должен будет выдержать массу посредством его крепления к корпусу 2. В варианте осуществления, изображенном на фиг. 8, трансформатор 2 снабжен, кроме того, для обеспечения дополнительной безопасности, приборами 40 автоматической пожарной сигнализации и клапаном 41 сброса давления, обеспечивающим также дополнительную декомпрессию, в частности, при небольших неисправностях и в случае расширения. Элемент 14 сброса давления размещен на трубопроводе 12, по существу, по горизонтальной оси и установлен на вертикальной стенке трансформатора вблизи верхнего края. Декомпрессионная камера 42 установлена на выходе разрывного диска 14 на очень малом расстоянии и имеет большой внутренний диаметр для обеспечения особенно малых потерь напора и быстрого уменьшения давления в корпусе 2 трансформатора 1. Декомпрессионная камера 42 имеет диаметр, превышающий диаметр элемента 14 сброса давления. Приемный резервуар 43 большого объема, составляющего, например, от 1 до 16 м 3, соединен выходом с декомпрессионной камерой 42 трубопроводом 44 с диаметром, меньшим диаметра декомпрессионной камеры 42. Резервуар 43 выполнен жестким, например, из листового материала, и может быть снабжен клапаном 45 сброса давления, аналогичным клапану 41 сброса давления. Как показано в варианте осуществления, изображенном на фиг. 5, корпус 2 трансформатора 1 связан с баллоном 33 инертного газа жестким трубопроводом 31, снабженным клапаном 32 с ручным или механическим приводом. Клапан 32 может быть с ручным управлением, при этом заявитель отмечает,что нагнетание азота может выполняться в течение длительного времени после разрыва элемента 14 сброса давления с целью осуществления продувки газов, таких как водород или ацетилен, самовоспламеняющихся в присутствии кислорода воздуха. Открывание клапана 32 для продувки инертными газами корпуса 2 трансформатора 1 может осуществляться в течение нескольких часов, а именно нескольких дней после срабатывания разрывного элемента 14. Другое преимущество состоит в том, что температура трансформатора и сред, таким образом, понижается, по существу, до температуры окружающей среды,что уменьшает риск возгорания в результате случайного контакта с окружающим воздухом и уменьшает риск пожара для операторов. Устройство 11 для предотвращения содержит другой баллон 46 с инертным газом, связанный трубопроводом 47 с резервуаром 43 для осуществления продувки горючих газов,имеющихся в резервуаре 43. На выходе резервуара 43 предусмотрен трубопровод 48, снабженный клапаном 49 с ручным или механическим приводом, манометром 50 и открывающийся через устройства 51 быстрого соединения в сборник 18 того же типа, что показан на фиг. 1.-7 013345 При срабатывании элемента 14 сброса давления в случае возникновении электрической неисправности в трансформаторе 1 давление в корпусе 2 уменьшается. Поток газа и/или жидкости проходит через элемент 14 сброса давления и поступает в декомпрессионную камеру 42, затем проходит по трубопроводу 44 к приемному резервуару 43. При нормальном функционировании клапан 52 находится в открытом положении. После срабатывания элемента 14 сброса давления осуществляют продувку нагнетанием инертного газа снизу в корпус 2 трансформатора 1. Газы, образовавшиеся вследствие разложения диэлектрического масла и остающиеся в корпусе 2, выдувают инертными газами при открывании клапана 49. Горючие газы, находящиеся в приемном резервуаре 43, выдуваются по трубопроводу 48 и собираются в раздуваемом сборнике 18, который переходит, таким образом, из нераздутого исходного состояния в конечное раздутое состояние. При достижении заранее заданного максимального давления, регистрируемого манометром 50, можно прервать продувку газов и закрыть клапан 49. Оператор может далее отделить быстрый соединитель 51, например, самозакрывающегося типа и отнести на расстояние раздуваемый сборник 18 в раздутом состоянии. Трубопровод 48 связан с верней частью приемного резервуара 43, и среда,проходящая по трубопроводу 48, является в основном газовой. Масса раздуваемого сборника 18 в раздутом состоянии близка, таким образом, к массе этого сборника в исходном состоянии. Один или два оператора могут легко перенести сборник 18 в раздутом состоянии и, например, опорожнить его на свежем воздухе для придания ему вновь исходного состояния для того, чтобы, если это необходимо, возобновить опорожняющую операцию и полностью опорожнить приемный резервуар 43. Можно также удалить потенциально опасные газы из трансформатора и приемного резервуара,размещенных в труднодоступных местах, в частности подземных, с помощью раздуваемого сборника 18 малой массы, который можно транспортировать вручную одним или двумя операторами или же на тележке, либо с помощью любого легкого подручного малогабаритного и недорогого средства. Возможно находящиеся в приемном резервуаре 43 жидкости могут быть удалены переливанием в подвижный резервуар через клапан в днище, не представленный на чертеже. Пожарные детекторы 40 также могут вызвать нагнетание азота в случае пожара. Разумеется, устройство для предотвращения приспособлено также для обеспечения безопасности ввода 6, содержащего диэлектрическое масло, например, с помощью трубопровода 53, показанного тонкими линиями на фиг. 2, снабженного также элементом 14 сброса давления, открывающимся в коленчатый трубопровод 16, преобразователь нагрузки 54, являющийся частью трансформатора 1, может также быть снабжен устройством для предотвращения, при помощи канала 55, изображенного тонкими линиями на фиг. 2, содержащим элемент для сброса давления. Как можно видеть на фиг. 9-12, разрывной элемент 14 имеет кольцевую выпуклую выгнутую форму и предназначен для установки на выходное отверстие корпуса 2, не представленное на чертеже, причем этот элемент зажат между двумя фланцами 63, 64 дисковой формы. Элемент 14 сброса давления содержит удерживаемую часть 65 в виде металлической пленки малой толщины, например, из нержавеющей стали, алюминия или алюминиевого сплава. Толщина удерживаемой части 65 может составлять от 0,05 до 0,25 мм. Удерживаемая часть 65 снабжена радиальными канавками 66, разделяющими ее на несколько частей. Радиальные канавки 66 выполнены в виде полостей в толще удерживаемой части 65 таким образом,чтобы срабатывание осуществлялось путем разрыва удерживаемой части 65 в центре без образования фрагментов для исключения того, чтобы фрагменты элемента 14 сброса не могли оторваться и переместиться средой, проходящей через элемент 14 сброса, для исключения риска разрушения следующего далее трубопровода. Удерживаемая часть 65 снабжена сквозными отверстиями 67 очень малого диаметра по одному на каждую канавку 66, расположенному вблизи центра. Другими словами, несколько отверстий 67 размещено шестиугольником. Отверстия 67 образуют инициаторы разрыва малого сопротивления и гарантируют, что разрыв начнется в центре удерживаемой части 65. Выполнение по меньшей мере одного отверстия 67 на канавку 66 обеспечивает то, что канавки 66 разойдутся одновременно, формируя сечение прохода наиболее быстро. Как вариант, можно представить число канавок 66, отличное от шести, и/или несколько отверстий 67 на канавку 66. Герметичное покрытие 80 способно закрыть отверстия 67. Давление срабатывания элемента 14 сброса зависит, в частности, от диаметра и положения отверстий 67, глубины канавок 66, толщины и состава материала, образующего удерживаемую часть 65. Предпочтительно канавки 66 образованы по всей толщине удерживающей части 65. Остальная часть удерживаемой части 65 может иметь постоянную толщину. Две соседних канавки 66 образуют треугольник 69, который в процессе разрыва отделяется от соседних треугольников вследствие разрыва материала между отверстиями 67 и отгибается в сторону выходной части. Треугольники 69 отгибаются без разрыва для исключения отрыва упомянутых треугольников 69, способного разрушить последующий трубопровод или затруднить течение в последующем трубопроводе, увеличивая, таким образом, потерю напора и замедляя декомпрессию предыдущей части. Число канавок 66 зависит также от диаметра удерживающего элемента 14. Фланец 64 размещен за фланцем 63 и имеет радиальное отверстие, в котором размещена защитная-8 013345 труба 71. Детектор разрыва содержит электрическую нить 72, закрепленную на удерживаемой части 65 с выходной стороны в виде петли. Электрическая нить 72 проходит далее в защитную трубу 71 до соединительной коробки 73. Электрическая нить 72 расположена почти по всему диаметру удерживающего элемента 14, при этом часть 72 а нити, размещенной с одной стороны канавки 66 параллельно упомянутой канавке 66, и другая часть 72b нити размещена радиально с другой стороны той же канавки 66 параллельно упомянутой канавке 66. Расстояние между двумя частями 72 а, 72b является небольшим. Это расстояние может быть меньше максимального расстояния, разделяющего два отверстия 67 таким образом, что нить 72 проходит между отверстиями 67. Электрическая нить 72 покрыта защитной пленкой, которая служит одновременно для исключения ее коррозии и для ее приклеивания на выходной поверхности удерживаемой части 65. Состав этой пленки выбирается таким образом, чтобы исключить изменение давления разрыва разрывного элемента 14. Пленка может быть выполнена из хрупкого полиамида. Срабатывание разрывного элемента приводит,естественно, к разрыву электрической нити 72. Этот разрыв может быть определен чрезвычайно простым и легким способом по прекращению электрического тока, проходящего по нити 72 или также по исчезновению напряжения между двумя концами нити 72. Разрывной элемент 14 содержит также усиленную часть 74, размещенную между фланцами 63 и 64,в форме металлической пленки, например, из нержавеющей стали, алюминия или алюминиевого сплава. Толщина усиленной части 74 может составлять от 0,2 до 1 мм. Усиленная часть 74 содержит несколько лепестков, например пять, разделенных радиальными канавками 75, выполненными по всей их толщине. Лепестки соединяются по внешнему кольцевому краю, а канавка 76 в виде дуги окружности, образованной по всей толщине каждого лепестка, за исключением части вблизи соседних лепестков, придает, таким образом, лепесткам способность аксиально деформироваться. Один из лепестков связан с центральной частью 77, например, сваркой. Часть 77 образует центр лепестков и опирается на крючки 78, закрепленные на других лепестках и смещенные аксиально относительно лепестков таким образом, что часть 77 расположена аксиально между соответствующими лепестками и крючками 78. Часть 77 может контактировать с основанием крючков 78, чтобы на них аксиально опираться. Усиленная часть 74 обеспечивает хорошую аксиальную прочность в одном направлении и очень малую аксиальную прочность в другом направлении, то есть в направлении разрыва разрывного элемента 14. Усиленная часть 74 особенно необходима, когда давление в корпусе 2 трансформатора 1 меньше давления в декомпрессионной камере 16, что может происходить в случае обеспечения частичного разрежения в корпусе 2 для заполнения трансформатора 1. Между удерживаемой частью 65 и усиленной частью 74 может быть размещена герметизирующая часть 79, содержащая тонкую пленку 80 из непроницаемого синтетического материала, например, на основе политетрафторэтилена, покрытую с каждой стороны толстой пленкой 81 с насечками, исключающей перфорацию тонкой пленки 80 удерживаемой частью 65 и усиленной частью 74. Каждая толстая пленка 81 может быть выполнена из синтетического материала на основе политетрафторэтилена толщиной порядка от 0,1 до 0,3 мм. Насечки толстой пленки 81 могут быть выполнены по дуге окружности,примерно в 330. Тонкая пленка 80 может иметь толщину порядка от 0,005 до 0,1 мм. Разрывной элемент 14 имеет хорошее механическое сопротивление давлению в одном направлении,калиброванное сопротивление давлению в другом направлении, прекрасную герметичность и малую инерцию при разрыве. Для улучшения герметичности разрывной элемент 14 может содержать шайбу 82, размещенную между фланцем 63 и удерживаемой частью 65, и шайбу 83, размещенную между фланцем 64 и усиленной частью 74. Шайбы 82 и 83 могут быть выполнены на основе политетрафторэтилена. Более того, в устройстве для предотвращения может быть предусмотрено средство охлаждения сред. Средство охлаждения может содержать ребра на трубопроводе 17 и/или резервуары 18, установку для кондиционирования резервуара 18, и/или резерв жидкого газа, например, азота, который при расширении способен охладить резервуар 18. Система для предотвращения особенно хорошо приспособлена к трансформаторам, размещенным в тесных пространствах, подземных штольнях, туннелях, подземных конструкциях, под улицей или дорогой и т. д. Система для предотвращения имеет чрезвычайно малые размеры при нормальном функционировании, а после срабатывания может быть легко приведена в рабочее состояние путем опорожнения раздуваемого сборника, транспортировка которого является весьма нетрудной. Блок управления, связанный с датчиками элемента сброса давления, может быть также связан с датчиками дополнительного оборудования, такими как пожарный датчик, датчики пара (газовые) и датчики отключения ячейки питания для предупреждения распространения пожара в случае неисправности системы для предотвращения взрыва. Благодаря изобретению обеспечивают предотвращение взрыва трансформаторного элемента, в том числе корпуса, ввода, преобразователя нагрузки и т.д., реализация которого может быть осуществлена на существующем трансформаторе и не требует больших модификаций, и которое определяет пробой изоляции чрезвычайно быстрым образом, действует почти одновременно для ограничения нежелательных последствий, особенно в тесном пространстве. Таким образом, исключают взрывы масляных емкостей и,-9 013345 как следствие, опустошительных пожаров. Повреждения, вызванные короткими замыканиями, значительно уменьшаются, загрязнение окружающей среды может быть почти полностью исключено. Взрыв трансформатора может быть катастрофическим, когда он происходит в тесном пространстве, и наличие системы предотвращения, предназначенной для тесных пространств, становится чрезвычайно выгодным. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для предотвращения взрыва электрического трансформаторного элемента (1), снабженного корпусом (2), содержащим горючую охлаждающую среду, отличающееся тем, что оно содержит элемент (14) сброса давления, размещенный на выходе корпуса (2), для осуществления декомпрессии корпуса и сборник (18), расположенный на выходе элемента (14) сброса давления, выполненный с возможностью перехода из плоского состояния в раздутое состояние при разрыве элемента сброса давления и обеспечивающий удержание в замкнутом пространстве среды, прошедшей через элемент сброса давления. 2. Устройство по п.1, в котором сборник (18) является газонепроницаемым. 3. Устройство по одному из предыдущих пунктов, содержащее коленчатый трубопровод (16), установленный на выходе элемента (14) сброса давления. 4. Устройство по одному из предыдущих пунктов, содержащее гибкий трубопровод (17), установленный на входе в сборник. 5. Устройство по п.4, содержащее коленчатый трубопровод (22), установленный на выходе гибкого трубопровода (17). 6. Устройство по одному из предыдущих пунктов, содержащее быстро отсоединяемый соединитель(51), размещенный на входе в сборник и жестко соединенный с ним. 7. Устройство по п.6, содержащее канал (21) для введения инертного газа, размещенный на выходе элемента сброса давления. 8. Устройство по одному из предыдущих пунктов, в котором сборник (18) содержит перекрываемое выходное отверстие (19). 9. Устройство по одному из предыдущих пунктов, содержащее резервуар (43), размещенный между элементом (14) сброса давления и сборником (18). 10. Устройство по одному из предыдущих пунктов, содержащее декомпрессионную камеру (42),расположенную на выходе элемента (14) сброса давления. 11. Устройство по одному из предыдущих пунктов, в котором выход из корпуса выполнен на нижней стенке (2 с) корпуса (2), при этом сборник (18) расположен под корпусом (2). 12. Устройство по одному из предыдущих пунктов, в котором выход из корпуса выполнен на верхней стенке (2b) корпуса (2), при этом сборник (18) расположен над корпусом (2). 13. Устройство по одному из предыдущих пунктов, в котором сборник (18), по меньшей мере, частично подвешен на суппорте (27). 14. Устройство по одному из предыдущих пунктов, содержащее противоразрывную защиту (20b),размещенную, по меньшей мере, под сборником. 15. Устройство по одному из предыдущих пунктов, содержащее контейнер (20), выполненный по меньшей мере из двух частей и образующий оболочку для транспортирования и защиты сборника в плоском состоянии и опору для сборника в раздутом состоянии, при этом упомянутые части выполнены с возможностью разъединения при переходе из плоского состояния в раздутое состояние. 16. Способ предотвращения взрыва электрического трансформаторного элемента (1), снабженного корпусом (2), содержащим горючую охлаждающую среду, в соответствии с которым осуществляют декомпрессию корпуса с помощью элемента (14) сброса давления, размещенного на выходе корпуса, раздувание сборника (18), размещенного на выходе элемента (14) сброса давления, путем его перехода из плоского состояния в раздутое состояние для удержания в замкнутом пространстве среды, прошедшей через элемент (14) сброса давления.
