Волоконно-оптический соединитель и переходник
Формула / Реферат
1. Узел волоконно-оптического соединителя и переходника, содержащий:
а. Волоконно-оптический соединитель, включающий
внешний корпус соединителя, имеющий продольную ось соединителя;
оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходной конец, открытый через отверстие в переднем конце указанного корпуса соединителя;
крышку, смонтированную на указанном корпусе соединителя на шарнирах и используемую для поворота крышки между открытым и закрытым положениями крышки, причем указанная крышка в указанном закрытом положении закрывает указанное отверстие; указанная крышка в указанном открытом положении крышки открывает указанное отверстие;
пружину, смещающую указанную крышку в указанное закрытое положение крышки;
указанный корпус соединителя, включающий продольную направляющую соединителя, ось которой совпадает с указанной продольной осью соединителя;
указанную крышку, содержащую паз, в которую входит кулачковый палец;
b. Переходник, содержащий
корпус переходника, имеющий продольную ось переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; объем указанного корпуса достаточен для размещения указанного переднего конца с указанной продольной осью соединителя, совпадающей с указанной продольной осью переходника;
механизм соединения волокна, расположенный в указанной внутренней части и предназначенный для соединения с указанным оптическим волокном, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
продольную направляющую переходника, взаимодействующую с указанной продольной направляющей соединителя, чтобы обеспечить осевое выравнивание указанного отверстия соединителя с механизмом соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
кулачковый палец, расположенный в указанной внутренней части в указанном пазу и перемещающий указанную крышку из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
2. Узел по п.1, отличающийся тем, что указанная пружина занимает положение над линией центров и смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка вращается указанным кулачковым пальцем через указанное положение над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
3. Узел по п.1, отличающийся тем, что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя.
4. Узел по п.3, отличающийся тем, что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии.
5. Узел по п.1, отличающийся тем, что указанный кулачковый палец обеспечивает перевод указанной крышки из указанного открытого положения крышки в указанное закрытое положение крышки, когда указанный корпус соединителя вынут из указанного корпуса переходника.
6. Узел по п.1, отличающийся тем, что указанный корпус переходника включает внутреннюю дверцу, расположенную в указанной внутренней части и перемещающейся между открытым положением дверцы и закрытым положением дверцы, причем в указанном открытом положении дверцы указанный механизм соединения волокна открыт через указанный открытый конец переходника, при этом в указанном закрытом положении дверцы указанная дверца закрывает указанный механизм соединения волокна; криволинейная поверхность на указанном корпусе соединителя, которая служит для перемещения указанной дверцы из закрытого положения указанной дверцы в открытое положение указанной дверцы, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
7. Узел по п.1, отличающийся тем, что
указанный корпус переходника имеет, в основном, прямоугольное поперечное сечение, перпендикулярное продольной оси указанного переходника, причем указанное поперечное сечение включает большую поперечную ось и малую поперечную ось;
указанный корпус переходника, включающий внутреннюю стенку, проходящую параллельно указанной малой поперечной оси и разделяющую указанную внутреннюю часть на первую и вторую камеры для приема корпуса соединителя, причем каждая камера имеет достаточный объем для приема соединителя и каждая камера имеет указанный механизм для соединения оптических волокон, указанную продольную направляющую переходника и указанный кулачковый палец.
8. Узел по п.7, отличающийся тем, что указанный корпус соединителя имеет поперечную ось соединителя, перпендикулярную продольной оси указанного соединителя и оси вращения указанной крышки; указанная направляющая соединителя и указанный паз, в который входит кулачковый палец, расположены по оси указанной направляющей переходника и указанного кулачкового пальца, когда указанный корпус соединителя вставлен в одну из указанных камер, при этом поперечная ось указанного соединителем параллельна указанной малой поперечной оси.

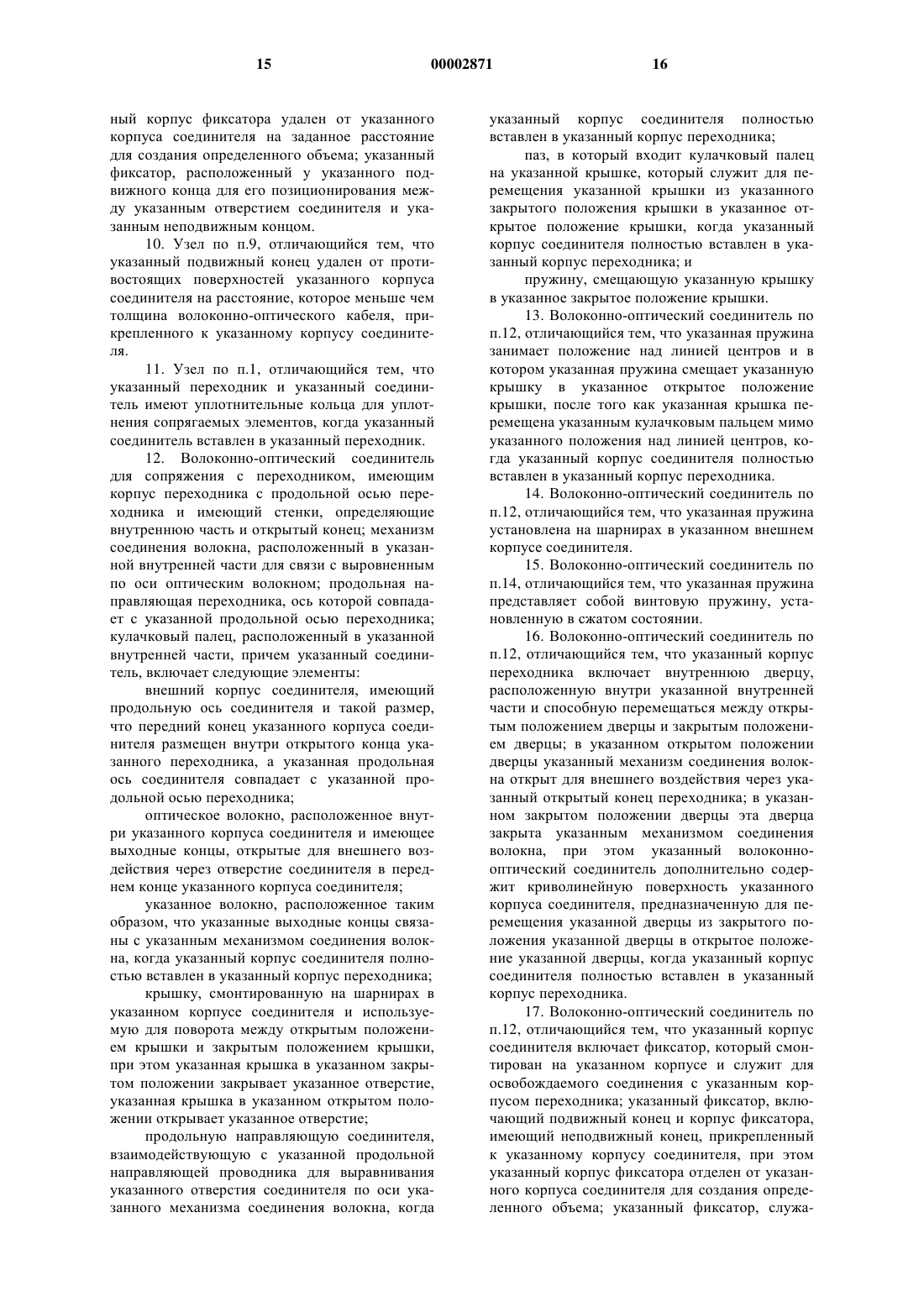

9. Узел по п.1, отличающийся тем, что указанный корпус соединителя включает фиксатор, который укреплен на указанном корпусе и служит для съемного крепления указанного корпуса переходника; указанный фиксатор содержит подвижный конец и корпус фиксатора, имеющий неподвижный конец, прикрепленный к указанному корпусу соединителя, при этом указанный корпус фиксатора удален от указанного корпуса соединителя на заданное расстояние для создания определенного объема; указанный фиксатор, расположенный у указанного подвижного конца для его позиционирования между указанным отверстием соединителя и указанным неподвижным концом.
10. Узел по п.9, отличающийся тем, что указанный подвижный конец удален от противостоящих поверхностей указанного корпуса соединителя на расстояние, которое меньше чем толщина волоконно-оптического кабеля, прикрепленного к указанному корпусу соединителя.
11. Узел по п.1, отличающийся тем, что указанный переходник и указанный соединитель имеют уплотнительные кольца для уплотнения сопрягаемых элементов, когда указанный соединитель вставлен в указанный переходник.
12. Волоконно-оптический соединитель для сопряжения с переходником, имеющим корпус переходника с продольной осью переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; механизм соединения волокна, расположенный в указанной внутренней части для связи с выровненным по оси оптическим волокном; продольная направляющая переходника, ось которой совпадает с указанной продольной осью переходника; кулачковый палец, расположенный в указанной внутренней части, причем указанный соединитель, включает следующие элементы:
внешний корпус соединителя, имеющий продольную ось соединителя и такой размер, что передний конец указанного корпуса соединителя размещен внутри открытого конца указанного переходника, а указанная продольная ось соединителя совпадает с указанной продольной осью переходника;
оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие соединителя в переднем конце указанного корпуса соединителя;
указанное волокно, расположенное таким образом, что указанные выходные концы связаны с указанным механизмом соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
крышку, смонтированную на шарнирах в указанном корпусе соединителя и используемую для поворота между открытым положением крышки и закрытым положением крышки, при этом указанная крышка в указанном закрытом положении закрывает указанное отверстие, указанная крышка в указанном открытом положении открывает указанное отверстие;
продольную направляющую соединителя, взаимодействующую с указанной продольной направляющей проводника для выравнивания указанного отверстия соединителя по оси указанного механизма соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
паз, в который входит кулачковый палец на указанной крышке, который служит для перемещения указанной крышки из указаннюую закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; и
пружину, смещающую указанную крышку в указанное закрытое положение крышки.
13. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанная пружина занимает положение над линией центров и в котором указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка перемещена указанным кулачковым пальцем мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
14. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя.
15. Волоконно-оптический соединитель по п.14, отличающийся тем, что указанная пружина представляет собой винтовую пружину, установленную в сжатом состоянии.
16. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус переходника включает внутреннюю дверцу, расположенную внутри указанной внутренней части и способную перемещаться между открытым положением дверцы и закрытым положением дверцы; в указанном открытом положении дверцы указанный механизм соединения волокна открыт для внешнего воздействия через указанный открытый конец переходника; в указанном закрытом положении дверцы эта дверца закрыта указанным механизмом соединения волокна, при этом указанный волоконно-оптический соединитель дополнительно содержит криволинейную поверхность указанного корпуса соединителя, предназначенную для перемещения указанной дверцы из закрытого положения указанной дверцы в открытое положение указанной дверцы, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.

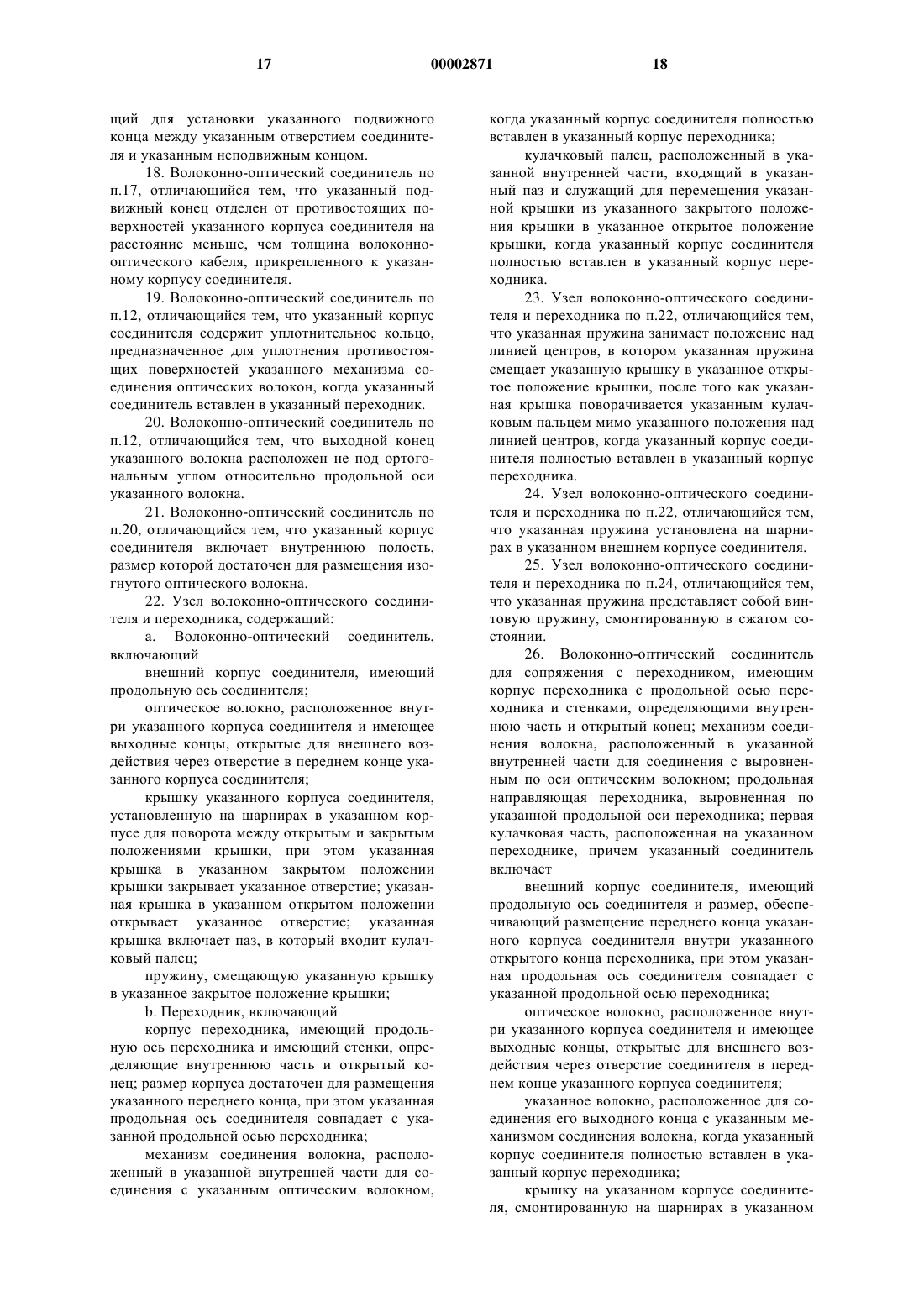

17. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус соединителя включает фиксатор, который смонтирован на указанном корпусе и служит для освобождаемого соединения с указанным корпусом переходника; указанный фиксатор, включающий подвижный конец и корпус фиксатора, имеющий неподвижный конец, прикрепленный к указанному корпусу соединителя, при этом указанный корпус фиксатора отделен от указанного корпуса соединителя для создания определенного объема; указанный фиксатор, служащий для установки указанного подвижного конца между указанным отверстием соединителя и указанным неподвижным концом.
18. Волоконно-оптический соединитель по п.17, отличающийся тем, что указанный подвижный конец отделен от противостоящих поверхностей указанного корпуса соединителя на расстояние меньше, чем толщина волоконно-оптического кабеля, прикрепленного к указанному корпусу соединителя.
19. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус соединителя содержит уплотнительное кольцо, предназначенное для уплотнения противостоящих поверхностей указанного механизма соединения оптических волокон, когда указанный соединитель вставлен в указанный переходник.
20. Волоконно-оптический соединитель по п.12, отличающийся тем, что выходной конец указанного волокна расположен не под ортогональным углом относительно продольной оси указанного волокна.
21. Волоконно-оптический соединитель по п.20, отличающийся тем, что указанный корпус соединителя включает внутреннюю полость, размер которой достаточен для размещения изогнутого оптического волокна.
22. Узел волоконно-оптического соединителя и переходника, содержащий:
а. Волоконно-оптический соединитель, включающий
внешний корпус соединителя, имеющий продольную ось соединителя;
оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие в переднем конце указанного корпуса соединителя;
крышку указанного корпуса соединителя, установленную на шарнирах в указанном корпусе для поворота между открытым и закрытым положениями крышки, при этом указанная крышка в указанном закрытом положении крышки закрывает указанное отверстие; указанная крышка в указанном открытом положении открывает указанное отверстие; указанная крышка включает паз, в который входит кулачковый палец;
пружину, смещающую указанную крышку в указанное закрытое положение крышки;
b. Переходник, включающий
корпус переходника, имеющий продольную ось переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; размер корпуса достаточен для размещения указанного переднего конца, при этом указанная продольная ось соединителя совпадает с указанной продольной осью переходника;
механизм соединения волокна, расположенный в указанной внутренней части для соединения с указанным оптическим волокном, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
кулачковый палец, расположенный в указанной внутренней части, входящий в указанный паз и служащий для перемещения указанной крышки из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
23. Узел волоконно-оптического соединителя и переходника по п.22, отличающийся тем, что указанная пружина занимает положение над линией центров, в котором указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка поворачивается указанным кулачковым пальцем мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
24. Узел волоконно-оптического соединителя и переходника по п.22, отличающийся тем, что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя.
25. Узел волоконно-оптического соединителя и переходника по п.24, отличающийся тем, что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии.
26. Волоконно-оптический соединитель для сопряжения с переходником, имеющим корпусом переходника с продольной осью переходника и стенками, определяющими внутреннюю часть и открытый конец; механизм соединения волокна, расположенный в указанной внутренней части для соединения с выровненным по оси оптическим волокном; продольная направляющая переходника, выровненная по указанной продольной оси переходника; первая кулачковая часть, расположенная на указанном переходнике, причем указанный соединитель включает
внешний корпус соединителя, имеющий продольную ось соединителя и размер, обеспечивающий размещение переднего конца указанного корпуса соединителя внутри указанного открытого конца переходника, при этом указанная продольная ось соединителя совпадает с указанной продольной осью переходника;
оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие соединителя в переднем конце указанного корпуса соединителя;
указанное волокно, расположенное для соединения его выходного конца с указанным механизмом соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;

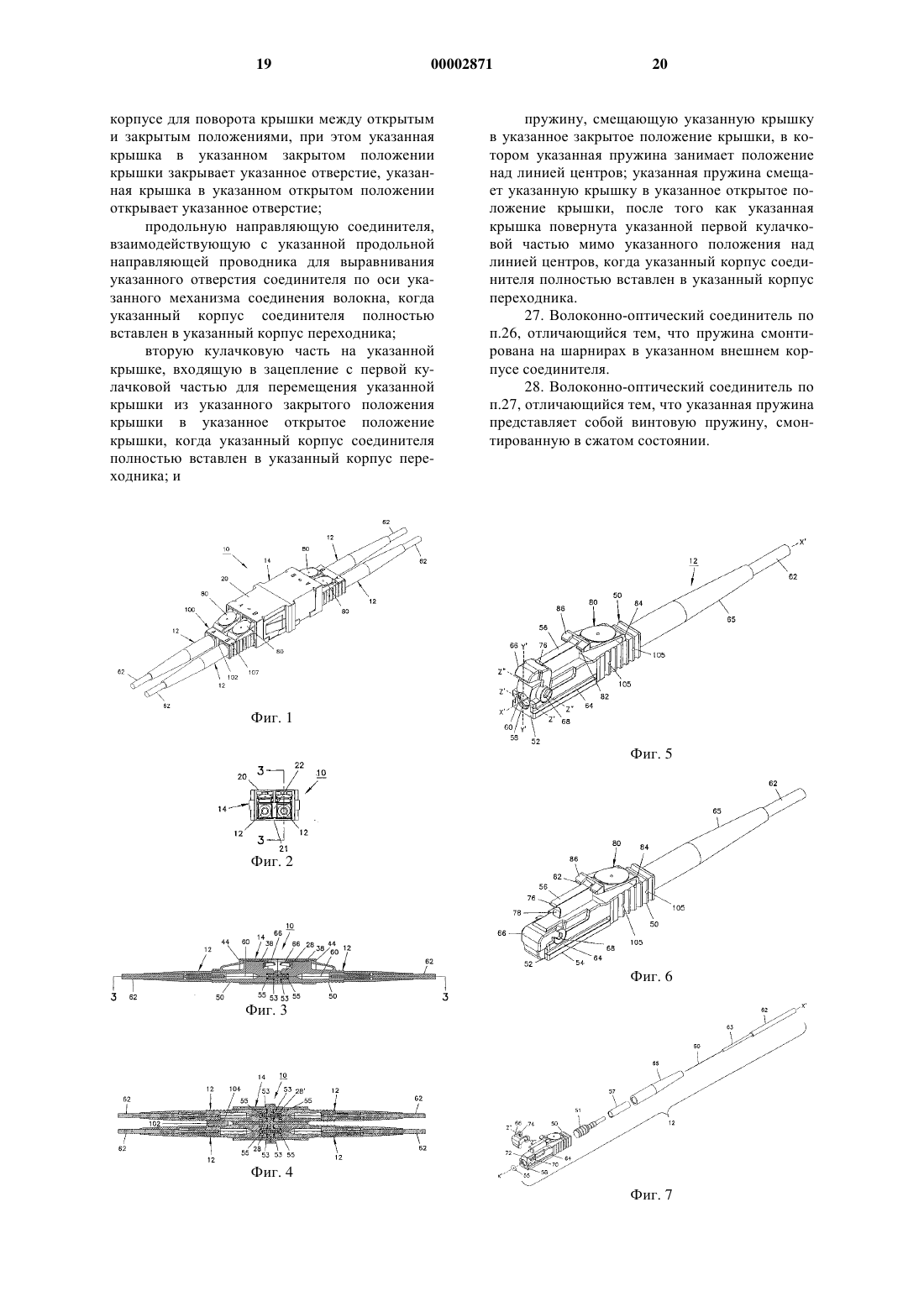

крышку на указанном корпусе соединителя, смонтированную на шарнирах в указанном корпусе для поворота крышки между открытым и закрытым положениями, при этом указанная крышка в указанном закрытом положении крышки закрывает указанное отверстие, указанная крышка в указанном открытом положении открывает указанное отверстие;
продольную направляющую соединителя, взаимодействующую с указанной продольной направляющей проводника для выравнивания указанного отверстия соединителя по оси указанного механизма соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника;
вторую кулачковую часть на указанной крышке, входящую в зацепление с первой кулачковой частью для перемещения указанной крышки из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходниър; и
пружину, смещающую указанную крышку в указанное закрытое положение крышки, в котором указанная пружина занимает положение над линией центров; указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка повернута указанной первой кулачковой частью мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника.
27. Волоконно-оптический соединитель по п.26, отличающийся тем, что пружина смонтирована на шарнирах в указанном внешнем корпусе соединителя.
28. Волоконно-оптический соединитель по п.27, отличающийся тем, что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии.
Текст

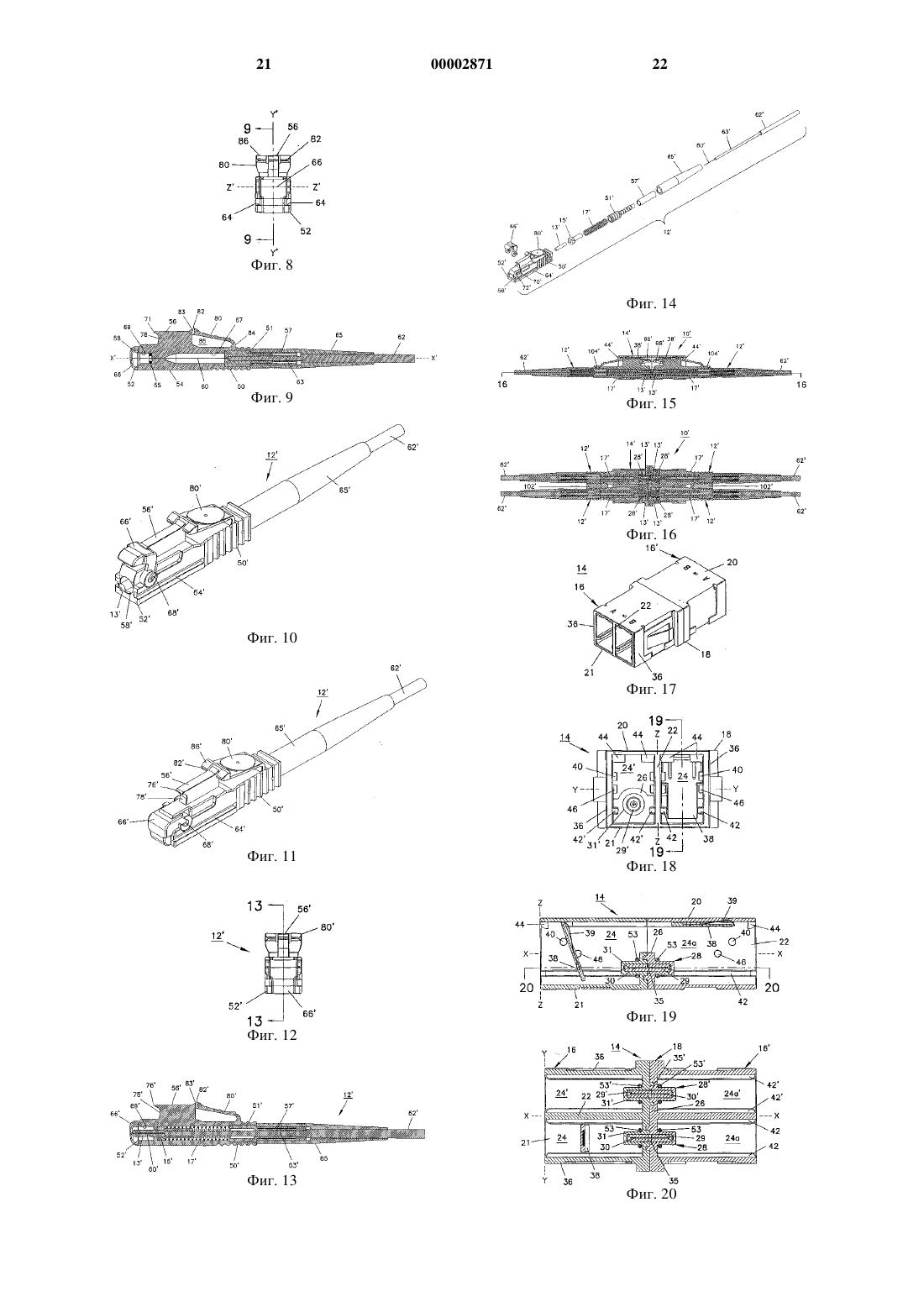

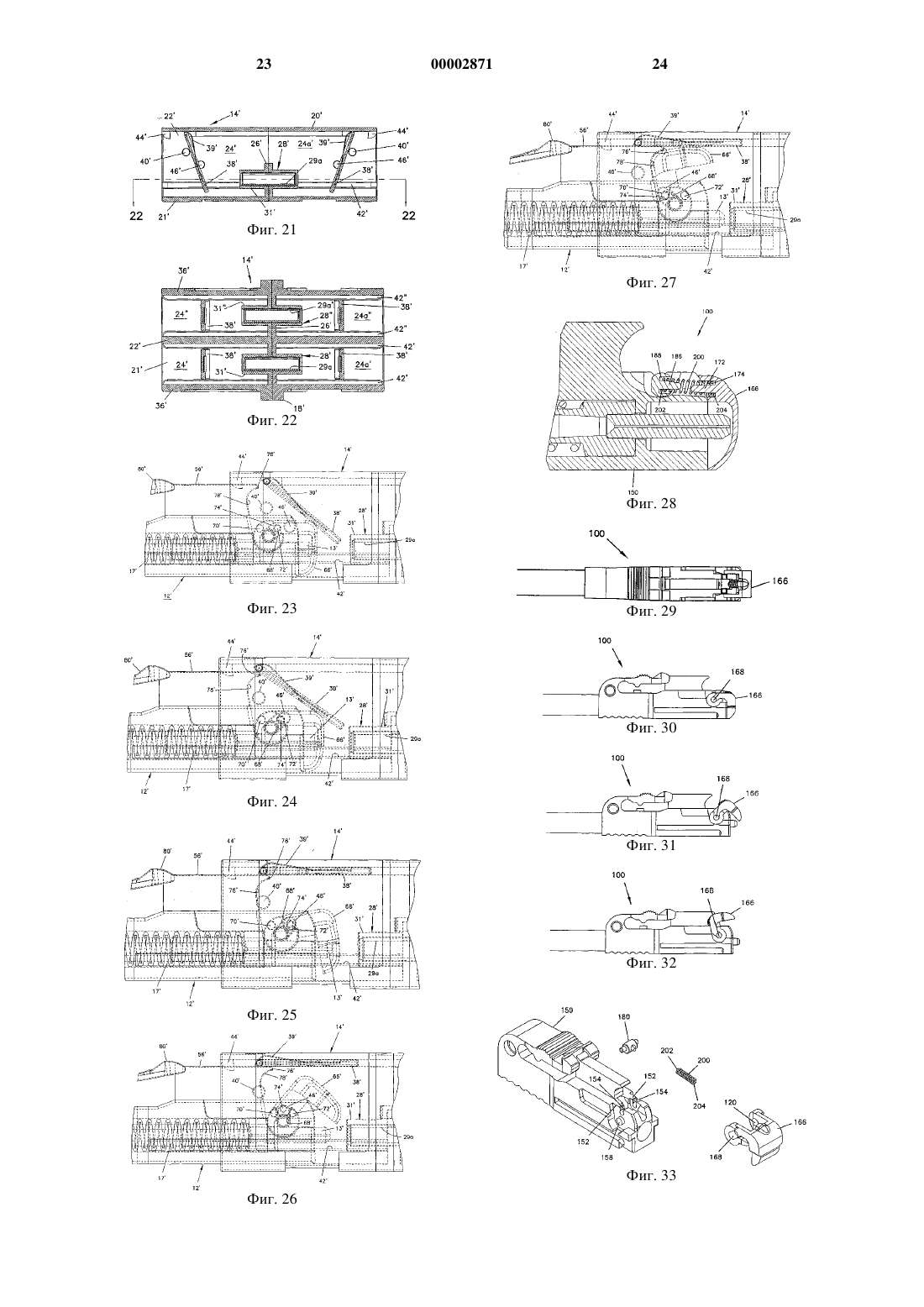

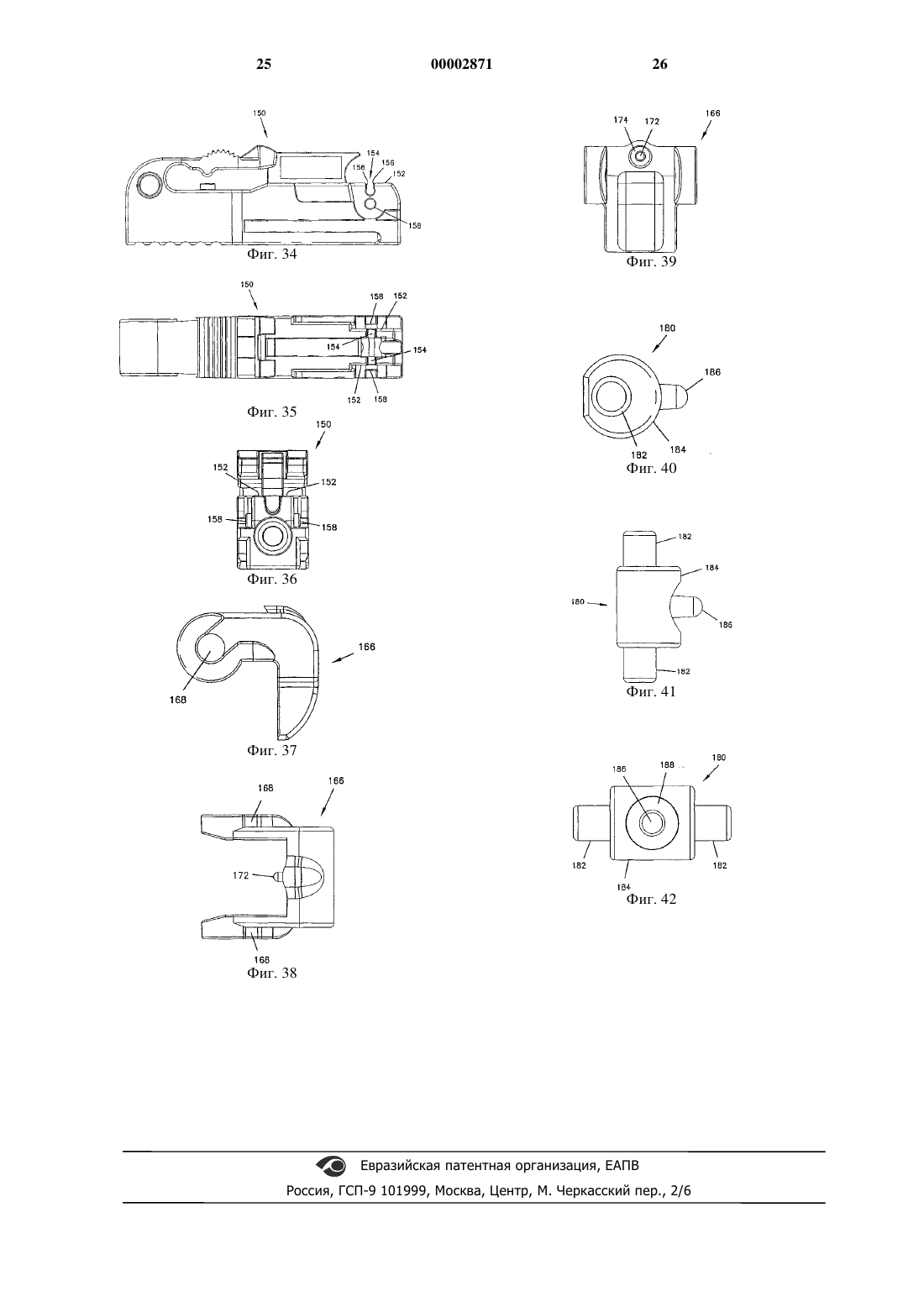

Настоящее изобретение к относится разъемам и переходникам для оптических волокон. Более конкретно, настоящее изобретение относится к соединителям и переходникам, которые включают торцевые колпачки для закрытия конца соединителя или переходника, когда соединитель не вставлен в сопрягаемый переходник. Волоконно-оптические соединители исторически изготавливались с открытыми концами. Кроме того, соединители, в которые вставлялись такие переходники, представили собой открытые внутренние элементы. Открытые концы и внутренние элементы включали в себя выходные концы оптических волокон. В результате такие выходные концы могли быть повреждены при воздействии внешних сил и т.д. Кроме того, свет, передаваемый через оптическое волокно, мог по неосторожности быть направлен в глаз техника или оператора, осматривающего оптическое волокно или переходник. Ранее уже предлагались торцевые колпачки для закрытия оптических волокон, когда соединитель находится в нерабочем положении. Пример такого соединителя описан в патенте США 5.348.487, выданный Марази и др. 20 сентября 1994 г. На фиг. 5 и 6 патента 5.348.487 показаны два типа торцевых колпачков, которые поворачиваются на шарнире в открытое положение, когда торцевой колпачок находится внутри переходника. На фиг. 7 и 8 показан вариант, в котором торцевой колпачок 6 поворачивается в открытое положение и затем перемещается и открывает сердечник 5. Переходник для соединителя показан на фиг. 9. Переходник имеет внешний корпус 16 и внутренний корпус 15. Внутренний корпус 15 имеет паз 30, в который входит палец 29 торцевого колпачка 6. Паз 30 обеспечивает поворот и скольжение торцевого колпачка 6, когда соединитель находится внутри переходника. Кроме того, переходник включает внутреннюю дверцу 32 (показана на фиг. 10), которая закрывает внутренние сердечники 2, когда соединитель 1 вынут из переходника. После размещения соединителя 1 в переходнике, торцевой колпачок поворачивается и скользит в открытое положение, перемещая дверцу, и поворачивается в открытое положение. Дополнительные примеры таких конструкций можно найти в патентах США 5.420.951 и 5.363.460. В этих патентах описаны волоконнооптические соединители, соединяемые с переходниками. Хотя эти переходники не являются соединительными переходниками, переходники,описанные в этих патентах, имеют такой размер, что их профиль поперечного сечения (т.е. контур) - такой же, что и у так называемых стандартных соединительных переходников. Такой соединительный переходник описан в патенте США 5.317.663. Соединительные переходники представляют собой стандартные промышленные пере 2 ходники, имеющие фиксированный внешний размер и геометрию. В конструкции, описанной в вышеупомянутых патентах 5.420.951,5.348.487 и 5.363.460, предусмотрены торцевые колпачки и внутренние дверцы с целью блокировки света или защиты элементов соединителей. Однако способ, благодаря которому достигнуты такие функции, ограничивает плотность волоконно-оптических соединений. Иными словами, по этим патентам внутри одного переходника может быть оптически соединена только одна пара соединителей. Для промышленных целей желательно обеспечить оптическое соединение до двух пар соединителей в одном переходнике. Целью настоящего изобретения является создание защитной оболочки и дверцы для соединителей и переходников в конструкции, которая позволяет объединить две пары соединителей в одном переходнике,имеющем тот же самый размер, что и стандартный соединительный переходник. Крткое описание изобретения В соответствии с предпочтительным вариантом настоящего изобретения узел волоконнооптического соединителя и переходника включает волоконно-оптический соединитель с оптическим волокном, расположенным внутри корпуса соединителя. На корпусе соединителя установлена крышка, которая может вращаться между открытым и закрытым положениями. В закрытом положении крышка закрывает отверстие корпуса соединителя. В открытом положении крышка открывает отверстие. Корпус соединителя включает продольный волновод, ось которого совпадает с продольной осью корпуса соединителя. Кроме того, крышка имеет паз, в который входит кулачковый палец. Пружина смещает крышку в закрытое положение. Предпочтительно, чтобы пружина также могла смещать крышку в открытое положение, когда соединитель вставлен в переходник. Переходник включает корпус переходника,размер которого достаточен для приема корпуса соединителя. Во внутренней части переходника расположен механизм соединения волокна, который установлен по оси оптического волокна,вставляемого в соединитель. Корпус переходника также включает продольное направляющее средство, который взаимодействует с направляющим средством продольного соединителя,чтобы обеспечить осевое выравнивание соединителя с механизмом соединения волокна переходника. Корпус переходника дополнительно включает кулачковый палец, расположенный во внутренней части корпуса, который входит в кулачковый паз и обеспечивает перевод крышки из закрытого положения в открытое положение,когда корпус соединителя вставлен в корпус переходника. Пружина создает усилие для перевода крышки в полностью закрытое положение,когда соединитель вынут из переходника. Краткое описание чертежей Фиг. 1 - перспективный вид узла соединителя/переходника, включающий стандартный переходник для цепей передачи сигналов, содержащий две пары оптически связанных соединителей; фиг. 2 - вид с торца на узел соединителя/переходника фиг. 1; фиг. 3 - продольный разрез по линии 3-3 фиг. 2; фиг. 4 - продольный разрез по линии 4-4 фиг. 3; фиг. 5 - перспективный вид спереди, сверху и сбоку на соединитель, используемый в узле фиг. 1 с торцевым колпачком в открытом положении; фиг. 6 - вид фиг. 5 с торцевым колпачком в закрытом положении; фиг. 7 - перспективное изображение с пространственным разделением деталей соединителя фиг. 5; фиг. 8 - вид спереди в разрезе на соединитель фиг. 6; фиг. 9 - продольный разрез по линии 9-9 фиг. 8; фиг. 10 - вид, подобный виду на фиг. 5,альтернативного варианта соединителя, который содержит сердечник; фиг. 11 - вид фиг. 10 с торцевым колпачком в закрытом положении; фиг. 12 - вид сбоку на соединитель фиг. 11; фиг. 13 - продольный разрез по линии 1313 фиг. 12; фиг. 14 - перспективное изображение с пространственным разделением деталей соединителя фиг. 10; фиг. 15 - вид фиг. 3 с альтернативным вариантом соединителя и переходника; фиг. 16 - продольный разрез по линии 1616 фиг. 15; фиг. 17 - перспективный вид узла переходника, показанного на фиг. 1; фиг. 18 - вид сбоку на переходник фиг. 17 с одной дверцей, показанной в закрытом положении; фиг. 19 - продольный разрез по линии 1919 фиг. 18; фиг. 20 - продольный разрез по линии 2020 фиг. 19; фиг. 21 - вид фиг. 19 на альтернативный вариант переходника; фиг. 22 - продольный разрез по линии 2222 фиг. 21; фиг. 23 - вид сбоку на соединитель фиг. 11 с показанными пунктиром внутренними элементами, первоначально вставляемыми в переходник фиг. 21; фиг. 24 - вид фиг. 23, на которой показан дополнительный ввод соединителя в точке, где торцевой колпачок готов к перемещению в открытое положение; фиг. 25 - вид фиг. 24, на которой показано дальнейшее движение соединителя к точке, где внутренняя дверца переходника находится в полностью открытом положении, а торцевой колпачок еще не полностью открыт; фиг. 26 - вид фиг. 25, на которой показано дальнейшее движение соединителя, когда дверца повернута наполовину; фиг. 27 - вид фиг. 26, на которой показано дальнейшее движение соединителя в переходник, когда дверца переходника и торцевой колпачок соединителя находятся в полностью открытом положении; фиг. 28 - поперечный разрез еще одного альтернативного варианта соединителя в соответствии с настоящим изобретением, в котором используется подпружиненная крышка; фиг. 29 - вид сверху на соединитель фиг. 28; фиг. 30 - вид сбоку на соединитель фиг. 28 с крышкой в закрытом положении; фиг. 31 - вид сбоку на соединитель фиг. 28 с крышкой между открытым положением и закрытым положением; фиг. 32 - вид сбоку на соединитель фиг. 28 с крышкой в открытом положении; фиг. 33 - перспективное изображение с пространственным разделением деталей соединителя фиг. 28, на которой не показан сердечник; фиг. 34 - вид сбоку на внешний корпус соединителя фиг. 28; фиг. 35 - вид сверху на внешний корпус соединителя фиг. 34; фиг. 36 - вид с торца на внешний корпус соединителя фиг. 34; фиг. 37 - вид сбоку на крышку соединителя фиг. 28; фиг. 38 - вид сверху на крышку фиг. 37; фиг. 39 - вид с торца на крышку фиг. 37; фиг. 40 - вид сбоку на подпружиненный палец соединителя фиг. 28; фиг. 41 - вид сверху на подпружиненный палец фиг. 40 и фиг. 42 - вид с торца на подпружиненный палец фиг. 40. Описание предпочтительных вариантов На фиг. 1-4 показан узел соединителя/переходника 10, который имеет четыре волоконно-оптических соединителя 12 (каждый из которых имеет одну и ту же конструкцию), находящихся внутри одного переходника 14. Внешняя геометрия переходника 14 - та же самая, что и описанная в патенте США 5.317.663. Иными словами, площадь поперечного сечения переходника 14 равна таковой стандартного соединительного переходника, описанного в патенте США 5.317.663, в результате чего переходник 14 может быть использован в уже существующие устройства, в которые вставляется известный соединительный переходник по патенту США 5.317.663. Рассмотрим теперь фиг. 17-20, на которых переходник 14 показан в виде отдельного узла. Переходник 14 состоит из двух половин 16, 16',соединенных через фланец 18. Фланец 18 может быть помещен в опору из листового металла с тем, чтобы многочисленные переходники 14 могли быть установлены рядом друг с другом на плоской металлической панели. Предпочтительно, чтобы половины 16,16' соединялись бы по линии раздела с помощью ультразвуковой сварки (или склеены эпоксидной смолой) так,чтобы половины 16, 16' образовали бы неразъемный жесткий переходник 14. По линии раздела могут быть предусмотрены вставляемые друг в друга кольца с минимальным зазором между ними для предотвращения проникновения атмосферной влаги через соединение переходника. Верхняя и нижняя стенки 20, 21 и боковая стенка 36 переходника определяют корпус переходника, имеющий продольную ось Х-Х. Переходник 14, как правило, имеет, в основном,прямоугольное поперечное сечение, перпендикулярное оси Х-Х, включая большую поперечную ось Y-Y и малую поперечную ось Z-Z. Внутренняя стенка 22 проходит по продольной оси Х-Х и перпендикулярно главной поперечной оси Y-Y. Стенка 22 делит внутреннюю часть корпуса переходника на первую и вторую пары камеры 24, 24 а и 24', 24 а'. Соединители,вставляемые в противостоящие камеры 24, 24 а,оптически связаны. Аналогичным образом, соединители, вставляемые в противостоящие камеры 24', 24 а', оптически связаны друг с другом. Камеры 24, 24' отделены от противостоящих камер 24 а, 24 а' сегментом 26 стенки внутренней части, содержащим механизм соединения волокон 28, 28'. В вариантах изобретения,показанных на фиг. 17-20, механизм соединения волокон 28, 28' является микрокапиллярными трубками 29, 29' внутри цилиндрического корпуса 31, 31'. Микрокапиллярные трубки 29, 29' имеют внутренние каналы 30, 30', в которые вставляется оптическое волокно. Микрокапиллярные трубки 29, 29' установлены так, что их оси параллельны продольной оси Х-Х и размещены по центру (относительно главной поперечной оси Y-Y) внутри камер 24, 24'. Микрокапиллярная трубка включает емкость 35, 35', которая содержит среду для согласования показателей преломления, чтобы обеспечить показатели преломления двух противостоящих оптических волокон, вставляемых в каналы 30, 30'. Уплотнительное кольцо 53, 53' окружает внешнюю часть цилиндрического корпуса 31, 31' у стенки 26. Уплотнительное кольцо 53, 53' имеет внешний диаметр, превышающий диаметр переднего отверстия 58 (фиг. 5) соединителя 12. Микрокапиллярные трубки 29, 29' внутри переходника 14 используются с соединителями без направляющего сердечника типа устройств,показанных на фиг. 1-4. Следует отметить, что настоящее изобретение также применимо для соединителей, которые содержат направляющие сердечники. В таком варианте, механизм соединения волокон 28 не содержит микрокапиллярной трубки, но содержит разрезную втулку, в которую входит сердечник 29 а, 29 а'. Такой вариант показан на фиг. 21-22. Дверцы 38 смонтированы на шарнирах, закрепленных в верхней стенке 20, и могут вращаться между открытым положением (с правой стороны переходника на фиг. 19) и закрытым положением (с левой стороны переходника на фиг. 19). Размер дверец 38 выбран таким образом, что в закрытом положении дверцы 38 исключают возможность визуального осмотра механизма соединения волокон 28 через открытые концы переходника 14. Таким образом, в случае связи волоконно-оптического соединителя с одной стороной механизма соединения оптических волокон 28 (например, правая сторона на фиг. 19), закрытая дверца 38 на противоположной стороне предотвращает возможность взгляда оператора непосредственно на свет на противоположной стороне механизма соединения оптических волокон 28. Дверцы 38 перемещаются под воздействием пружин 39 в закрытое положение, показанное на фиг. 19. Стопоры 40, находящиеся на противостоящих внутренних поверхностях стенок 36, 22, останавливают движение дверец 38, после того как они вошли в полностью открытое положение. Переходник 14 также имеет продольные направляющие переходника 42, 42' в виде продольных рельсов, которые проходят параллельно продольной оси Х-Х в непосредственной близости от нижней стенки 21. При открытых торцах переходника 14 верхняя стенка 20 снабжена внутренними выступами 44, которые обеспечивают блокировку соединителя в точке,описываемой ниже. Кроме того, противостоящие внутренние поверхности стенок 36, 22 включают кулачковые пальцы 46, действие которых описано ниже. Дверцы 38 имеют вырезы по бокам, благодаря чему при перемещении в закрытое положение дверца 38 свободно перемещает кулачковые пальцы 46 и направляющие 42 продольного переходника. Обращаясь к фиг. 5-9, мы видим, что соединитель 12 имеет внешний корпус 50. Корпус соединителя 50 имеет продольную ось Х'-Х' и передний торец 52 с большой поперечной осьюY'-Y' и малой поперечной осью Z'-Z' (фиг. 8). Большая поперечная ось Y'-Y' проходит от стенки основания 54 до верхней кромки 56. Передний конец 52 включает отверстие соединителя 58, через которое выходят концы оптических волокон 60. Оптическое волокно 60 является продолжением оптического волокна оптического кабеля 62, связанного с соединителем 12. Внутри соединителя 12 волокно 60 проходит через оправку 51 и обжимку 57, которые определяют две зоны обжатия усиленного во 7 локна кабеля (не показано), и внутреннее волокно 63 диаметром 900 мкм. Кожух снятия напряжений 65 окружает оправку 51 и кабель 62. Внутренняя часть корпуса 50 включает внутреннюю полость 67 (фиг. 9), которая обеспечивает небольшое перемещение волокна 60 до противостоящего упора волокон внутри микрокапиллярных трубок 29 при оптической связи противостоящих соединителей 12. Для того чтобы увеличить обратные потери волокно 60 прокладывается под углом. Когда противостоящие волокна 60 сопряжены в среде согласования показателей преломления в микрокапиллярных трубках 29, 29', угловые сопрягаемые поверхности могут быть слегка перекрыты (например, на несколько микрон). Механическое напряжение, вызванное соединением оптических волокон, может быть снижено за счет упругих свойств волокна 60 в полости 67. Отверстие 58 в переднем конце 52 является входом в цилиндрическую камеру 69 (фиг. 9),диаметр которой очень близок внешнему диаметру цилиндрического корпуса переходника 31. Внутри камеры 69 находится уплотнительное кольцо 55. Внешний диаметр уплотнительного кольца 55 больше внутреннего диаметра камеры 69. Внутренний диаметр уплотнительного кольца 53 меньше внешнего диаметра цилиндрического корпуса 31. Внешний диаметр уплотнительного кольца 53 больше диаметра отверстия 58. Как показано на фиг. 3 и 4, когда соединитель 12 полностью вставлен, уплотнительное кольцо 53 вдавливается в отверстие 58. В это время уплотнительное кольцо 55 сжато. Уплотнительные кольца 53, 55 устраняют проникновение любой влаги или воды в оптическое соединение. Из фиг. 3 и 4 видно, что уплотнительные кольца 53, 55 взаимодействуют между собой, чтобы обеспечить кольцевое и осевое уплотнение. Корпус 50 имеет такой размер, что он может быть размещен внутри любой из камер 24,24 а, 24', 24 а' переходника 14. Соединитель 12 включает продольное направляющее средство соединителя в виде удлиненных продольных пазов 64 на противоположных сторонах корпуса 50 соединителя. Пазы 64 параллельны продольной оси Х'-Х' и находятся на некотором расстоянии от нижней стенки 54. В пазы 64 входят направляющие рельсы 42, 42', когда соединитель 12 вставлен в переходник 14 и основание 54 примыкает к нижней стенке 21 и к большой поперечной оси Y'- Y' соединителя 12 параллельно малой поперечной оси Z-Z переходника 14. Крышка 66 смонтирована на шарнирах в корпусе 50 соединителя для поворота крышки вокруг оси Z"-Z", которая параллельна оси Z'-Z' и отнесена назад от передней поверхности 52. На фиг. 5 крышка 66 показана в открытом положении, в свою очередь, открывая отверстие 58 и волокно 60. На фиг. 6 соединитель 12 с крышкой 66 поворачивается в закрытое положение, закрывая отверстие 58 и защищая волокно 60 от механических воздействий. Крышка 66 имеет паз 68 по оси Z"-Z", в который входит кулачковый палец 46. Как подробно описано ниже, палец 46 входит в паз 68,когда крышка 66 находится в закрытом положении и соединитель 12 вставлен в переходник 14. Палец 46 вращает крышку 66 в открытое положение, по достижении которого палец 46 выходит из паза 68. Выход соединителя 12 из переходника 14 приводит к обратному действию, в результате чего палец 46 поворачивает крышку 66 в закрытое положение. Как показано на фиг. 7, корпус 50 имеет два стопора 70, 72. Крышка 66 включает палец 74. Стопоры 70, 72 и палец 74 установлены по отношению друг к другу таким образом, что палец 74 входит в стопор 72, когда крышка 66 находится в закрытом положении. Палец 74 входит в стопор 70, когда крышка 66 находится в открытом положении. Расположение пальца 74 внутри стопоров 70, 72 обеспечивает удержание крышки 66 в фиксированном положении(т.е. в открытом или закрытом положении). Кромка 56 включает выступающую вперед криволинейную поверхность 76 и часть с вырезом 78. Кулачковая часть 76 входит в зацепление с крышкой 38, когда соединитель 12 вставлен в переходник 14. Поворотная крышка 66 входит в выемку 78, когда соединитель 12 полностью вставлен в переходник 14 и крышка 66 находится в полностью открытом положении. В известных соединителях используются защелки для надежной фиксации соединителя в переходнике. Однако такие защелки обычно имеют пустоты, в которые могут проникнуть волокна и удерживаться там. В настоящем изобретении используется соединительный зажим 80, имеющий свободный конец 82 и конец 84,закрепленный в корпусе 50. Свободный конец 82 расположен между передним концом 52 и концом 84 таким образом, что консольный зажим 80 выходит вперед. Зажим 80 включает наклонную поверхность 86 у свободного конца 82 для сцепления с выступами 44 переходника 14, когда соединитель полностью вставлен. При нажатии на зажим 80 наклонная поверхность 86 освобождается от выступов 44, и соединитель 12 может быть вынут из переходника. Рельсы 42 находятся внутри пазов 64 и направляют соединитель 12 в нужном направлении перемещения по оси Х'-Х'. Свободный конец 82 имеет вырез, который позволяет свободному концу 82 пройти мимо кромки 56 с минимальным зазором (обозначен как зазор 83 на фиг. 9) так, что противостоящие поверхности кромки 56 и свободного конца 82 разделены зазором 83, который меньше диаметра кабеля 62. Соответственно, кабель 62 не может перемещаться случайным образом в объеме 85 (фиг. 9), созданным между противостоящими поверхностями корпуса 50 соединителя и зажимом 80. В вышеописанной конструкции два соединителя 12 могут быть помещены рядом друг с другом в переходнике 14. В результате, соединитель 12 может быть вынут или вставлен по отдельности. Иногда может оказаться желательным жестко соединить смежные соединители 12 с тем, чтобы можно было их вставить или вынуть одновременно. Для этой цели предусмотрен соединительный зажим 100 (фиг. 1-4). Зажим 100 имеет корпус 102, размер которого соответствует зазору между смежными корпусами соединителей 50 и обеспечивает сопряжение с противостоящими поверхностями корпусов 50 соединителей. Корпус 102 имеет пальцы 104(фиг. 4), которые входят в отверстия 105 (фиг. 5) в корпусах соединителей 50. Зажим 100 снабжен крышкой 107, которая закрывает верхние поверхности смежных соединителей 12. В результате, зажим 100 надежно скрепляет два соединителя 12, и они могут быть вынуты или вставлены одновременно. Отметим, что зажим 100 является опционной деталью и используется исключительно для того, чтобы оператор мог вставлять и вынимать соединители 12 по одному или вместе. В конструкции, описанной выше, два соединителя 12 могут быть вставлены в переходник 14, имеющий такую же площадь поперечного сечения, что и известный стандартный соединительный переходник. Оба соединителя 12 имеют поворотные торцевые колпачки 66 для закрытия волокна 60, находящегося внутри соединителя. Переходник 14 имеет поворотную дверцу 38 для закрытия внутренних оптических элементов и для защиты глаз оператора от воздействия световых лучей от этих элементов. Предыдущее описание относится к соединителям 12 и сопрягаемым переходникам 14, не имеющим направляющего сердечника. Изобретение также применимо к соединителю 12', содержащему сердечник и сопрягаемый переходник 14'. Эти устройства показаны на фиг. 10-21. Элементы этого варианта, которые идентичны элементам первого описанного варианта, отдельно не описываются и имеют те же цифровые обозначения с дополнением апострофа,чтобы отличить эти варианты от описанных выше. Соединитель 12' показан на фиг. 10-14 отдельно. Переходник 14' показан на фиг. 21 и 22. На фиг. 15 и 16 показан узел соединителя 12' и переходника 14'. В отличие от соединителя 12, соединитель 12' имеет сердечник 13', установленный по оси камеры 69' и выходящий за пределы переднего конца 52'. Сердечник 13' размещен внутри втулки 15' смещаемой от оправки 51' усилием пружины 17'. Волокно 60' проходит через сердечник 13'. Переходник 14' содержит составную муфту 29 а, 29 а', в которую входит сердечник 13', и обеспечивает осевое выравнивание противостоящих сердечников 13' и волокна 60'. Во всех остальным отношениях соединители 12 и 12' и переходники 14, 14' идентичны. Последовательность работы устройства лучше всего иллюстрирована на фиг. 23-27. В варианте, показанном на фиг. 23-27, соединитель 12', содержащий внутренний сердечник 13(того же типа, что и на фиг. 13), вставлен в переходник 14'. На фиг. 23 соединитель 12' сначала вставляется в переходник 14'. Крышка 66' находится в закрытом положении и поворачивает дверцу 38'. Палец 46 еще не вошел в паз 68'. На фиг. 24 показана дальнейшая стадия операции, когда палец 46 только что вошел в паз 68', но еще не приводит в движение крышку 66' соединителя. Кулачок 76' перемещен до входа в зацепление с дверцей 38'. При последующем вводе соединителя, как показано на фиг. 25, поверхность кулачка 76' входит в контакт с дверцей 38' и перемещает дверцу в открытое положение, в результате чего крышка 66' освобождается и может поворачиваться на шарнирах. В этом положении палец 46' перемещается по поверхностям паза 68' и поворачивает крышку 66'. Как только крышка 66' начинает вращаться, палец 74' выходит из стопора 72'. Дальнейшая операция показана на фиг. 26,где кромка 76' кулачка удерживает дверцу 38' в открытом положении и где крышка 66' все еще не находится в полностью открытом положении, но сердечник 13' выведен и выровнен по оси с соединительным механизмом 28'. В этом положении крышка 66' находится на полпути своего полного поворота, как это показано на чертеже, где палец 74' находится на полпути между стопорами 70', 72'. На фиг. 27 показан дальнейший ввод соединителя, когда крышка 66' перемещена в свое полное открытое положение, палец 74' находится в стопоре 70', а крышка 66' вошла в стопор 78'. Дальнейший ввод соединителя 12' в этом положении заставляет сердечник 13' войти в механизм соединения волокна 28 и наклонная поверхность зажима 86' скользит под кромками стопора 44' и захватывается ими. При нажатии на зажим 80' соединитель 12' может быть вынут,полностью изменяя последовательность операций, и палец 46' вращает крышку 66' в закрытое нижнее положение. Под действием пружины 39 дверца 38' поворачивается на шарнирах в закрытое положение. Вышеприведенное подробное описание настоящего изобретения объясняет, как новая комбинация нового соединителя и переходника позволяет закрыть конец соединителя и дверцу внутри переходника, а также создать конструкцию, которая позволяет закрепить два соединителя рядом в одном соединительном переходнике, имеющем ту же площадь поперечного сече 11 ния, что и известные стандартные переходники. Соответственно, по отношению к известным соединительным переходникам, описанным в вышеупомянутом патенте США 5.363.460,плотность по оптическому волокну удваивается. На фиг. 28-42 показан еще один вариант соединителя 100, который в соответствии с изобретением снабжен подпружиненной крышкой 166, обеспечивающей надлежащее позиционирование крышки в процессе ее использования. Частично закрытая крышка 166 не может быть вставлена в переходник, поскольку кулачковые пальцы не соосны с пазами на крышке, в которые входят эти пальцы. Соединитель 100 имеет корпус 150, как правило, аналогичный описанному выше. Корпус 50 соединителя включает две раздельные боковые опоры 152, имеющие пазы 154 и внутренние выступы 156. В пазы 154 входят пальцы 182 поворотной цапфы 180 для установки пружины 200, как будет описано ниже. Выступы 156 обеспечивают фиксацию поворотной цапфы 180 в нужном месте. Боковые опоры 152 дополнительно включают выступающие наружу пальцы 158 для монтажа крышки 166 с возможностью ее поворота вокруг оси,как описано ниже. Кроме того, крышка 166 имеет углубления 170, в которые входят пальцы 158 корпуса соединителя 150, обеспечивая, таким образом,установку крышки 166 в корпусе 50 соединителей с возможностью ее поворота. Крышка 166 содержит шток 172 для пружины и полость 174 для удержания конца 204 пружины 200, как описано ниже. Кроме того, крышка 166 содержит пазы 168, в которые входит кулачковый палец, в основном, как описано выше. Поворотная цапфа 180 служит для крепления противоположного конца 202 пружины 200 к соединителю 100. Цапфа 180 включает поворотные пальцы 182, определяющие ось вращения штыря 180. Центральная часть 184 включает пружинные выступы 186, окруженные пружинной полостью 188. Пружина 200 представляет собой цилиндрическую винтовую пружину, имеющую первый конец 202 и противоположный конец 204. Конец 202 пружины 200 насаживается на пружинный выступ 186 и входит в пружинную полость 188, как показано на фиг. 28. Противоположный конец 204 пружины 200 насажен на пружинный выступ 172 в пружинной полости 174 крышки 166. Пружина 200 находится в сжатом состоянии и смещает крышку 166 в закрытое положение, как показано на фиг. 28. Если крышка 166 находится в частично закрытом положении, пружина 200 переместит крышку 166 в полностью закрытое положение, как показано на фиг. 28. В полностью закрытом положении, крышка 166 выровнена по оси поворотных пальцев переходника с тем, чтобы можно было открыть крышку 166 во время ввода соединителя. Такое смещение крышки 166 в закрытое по 12 ложение полезно, когда соединитель 100 первоначально вставлен в переходник после сборки или после того, как соединитель был вынут из переходника и повторно вставлен. Пружина 200 также предпочтительно смещает крышку 166 в открытое положение, когда крышка 166 приоткрыта на заранее заданную величину. Пружина 200 подвижно установлена в корпусе 150 соединителя с помощью цапфы 180, имеющей ось вращения, определенную пальцами 182 в пазах 154, которые смещены от оси вращения крышки 166, определяемую пальцами 158 корпуса соединителя 150 (см. фиг. 34). Во время поворота крышки 166 из закрытого в открытое положение направление силы нажатия пружины пересекает радиус, определяемый пальцами 158 и точкой контакта пружины 200 с крышкой 166 у пружинного выступа 172 и пружинной полости 174. При этом сила сжатия пружины создает усилие смещения крышки 166 по направлению к закрытому или открытому положению в зависимости от положения крышки 166 относительно корпуса 150 в данное время. Смещение крышки 166 в открытое положение для этой крышки 166 предпочтительнее в том отношении, что крышка должным образом устанавливается для удаления соединителя 100 из переходника так, чтобы крышка 166 могла быть перемещена из открытого положения в закрытое положение кулачковыми пальцами переходника. Соединитель 100 предпочтительно должен быть выполнен таким образом, чтобы крышка 166 подпружинена по направлению в закрытое положение с тем, чтобы крышка 166 была должным образом установлена для ввода в переходник. С другой стороны, крышка 166 может быть подпружинена в сторону перемещения в открытое положение, когда она полностью вставлена в переходник. Можно использовать и другие пружины для смещения крышки 166 в желательное положение или положения. Предполагается, что настоящее описание и приведенные на чертежах варианты рассматриваются только в качестве примера, и могут иметь место изменения, не выходящие духа и объема изобретения, определенного формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел волоконно-оптического соединителя и переходника, содержащий: а. Волоконно-оптический соединитель,включающий внешний корпус соединителя, имеющий продольную ось соединителя; оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходной конец, открытый через отверстие в переднем конце указанного корпуса соединителя; крышку, смонтированную на указанном корпусе соединителя на шарнирах и используемую для поворота крышки между открытым и закрытым положениями крышки, причем указанная крышка в указанном закрытом положении закрывает указанное отверстие; указанная крышка в указанном открытом положении крышки открывает указанное отверстие; пружину, смещающую указанную крышку в указанное закрытое положение крышки; указанный корпус соединителя, включающий продольную направляющую соединителя,ось которой совпадает с указанной продольной осью соединителя; указанную крышку, содержащую паз, в которую входит кулачковый палец;b. Переходник, содержащий корпус переходника, имеющий продольную ось переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; объем указанного корпуса достаточен для размещения указанного переднего конца с указанной продольной осью соединителя, совпадающей с указанной продольной осью переходника; механизм соединения волокна, расположенный в указанной внутренней части и предназначенный для соединения с указанным оптическим волокном, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; продольную направляющую переходника,взаимодействующую с указанной продольной направляющей соединителя, чтобы обеспечить осевое выравнивание указанного отверстия соединителя с механизмом соединения волокна,когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; кулачковый палец, расположенный в указанной внутренней части в указанном пазу и перемещающий указанную крышку из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 2. Узел по п.1, отличающийся тем, что указанная пружина занимает положение над линией центров и смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка вращается указанным кулачковым пальцем через указанное положение над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 3. Узел по п.1, отличающийся тем, что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя. 4. Узел по п.3, отличающийся тем, что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии. 5. Узел по п.1, отличающийся тем, что указанный кулачковый палец обеспечивает перевод указанной крышки из указанного открытого положения крышки в указанное закрытое положение крышки, когда указанный корпус соединителя вынут из указанного корпуса переходника. 6. Узел по п.1, отличающийся тем, что указанный корпус переходника включает внутреннюю дверцу, расположенную в указанной внутренней части и перемещающейся между открытым положением дверцы и закрытым положением дверцы, причем в указанном открытом положении дверцы указанный механизм соединения волокна открыт через указанный открытый конец переходника, при этом в указанном закрытом положении дверцы указанная дверца закрывает указанный механизм соединения волокна; криволинейная поверхность на указанном корпусе соединителя, которая служит для перемещения указанной дверцы из закрытого положения указанной дверцы в открытое положение указанной дверцы, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 7. Узел по п.1, отличающийся тем, что указанный корпус переходника имеет, в основном, прямоугольное поперечное сечение,перпендикулярное продольной оси указанного переходника, причем указанное поперечное сечение включает большую поперечную ось и малую поперечную ось; указанный корпус переходника, включающий внутреннюю стенку, проходящую параллельно указанной малой поперечной оси и разделяющую указанную внутреннюю часть на первую и вторую камеры для приема корпуса соединителя, причем каждая камера имеет достаточный объем для приема соединителя и каждая камера имеет указанный механизм для соединения оптических волокон, указанную продольную направляющую переходника и указанный кулачковый палец. 8. Узел по п.7, отличающийся тем, что указанный корпус соединителя имеет поперечную ось соединителя, перпендикулярную продольной оси указанного соединителя и оси вращения указанной крышки; указанная направляющая соединителя и указанный паз, в который входит кулачковый палец, расположены по оси указанной направляющей переходника и указанного кулачкового пальца, когда указанный корпус соединителя вставлен в одну из указанных камер, при этом поперечная ось указанного соединителем параллельна указанной малой поперечной оси. 9. Узел по п.1, отличающийся тем, что указанный корпус соединителя включает фиксатор,который укреплен на указанном корпусе и служит для съемного крепления указанного корпуса переходника; указанный фиксатор содержит подвижный конец и корпус фиксатора, имеющий неподвижный конец, прикрепленный к указанному корпусу соединителя, при этом указан 15 ный корпус фиксатора удален от указанного корпуса соединителя на заданное расстояние для создания определенного объема; указанный фиксатор, расположенный у указанного подвижного конца для его позиционирования между указанным отверстием соединителя и указанным неподвижным концом. 10. Узел по п.9, отличающийся тем, что указанный подвижный конец удален от противостоящих поверхностей указанного корпуса соединителя на расстояние, которое меньше чем толщина волоконно-оптического кабеля, прикрепленного к указанному корпусу соединителя. 11. Узел по п.1, отличающийся тем, что указанный переходник и указанный соединитель имеют уплотнительные кольца для уплотнения сопрягаемых элементов, когда указанный соединитель вставлен в указанный переходник. 12. Волоконно-оптический соединитель для сопряжения с переходником, имеющим корпус переходника с продольной осью переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; механизм соединения волокна, расположенный в указанной внутренней части для связи с выровненным по оси оптическим волокном; продольная направляющая переходника, ось которой совпадает с указанной продольной осью переходника; кулачковый палец, расположенный в указанной внутренней части, причем указанный соединитель, включает следующие элементы: внешний корпус соединителя, имеющий продольную ось соединителя и такой размер,что передний конец указанного корпуса соединителя размещен внутри открытого конца указанного переходника, а указанная продольная ось соединителя совпадает с указанной продольной осью переходника; оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие соединителя в переднем конце указанного корпуса соединителя; указанное волокно, расположенное таким образом, что указанные выходные концы связаны с указанным механизмом соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; крышку, смонтированную на шарнирах в указанном корпусе соединителя и используемую для поворота между открытым положением крышки и закрытым положением крышки,при этом указанная крышка в указанном закрытом положении закрывает указанное отверстие,указанная крышка в указанном открытом положении открывает указанное отверстие; продольную направляющую соединителя,взаимодействующую с указанной продольной направляющей проводника для выравнивания указанного отверстия соединителя по оси указанного механизма соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; паз, в который входит кулачковый палец на указанной крышке, который служит для перемещения указанной крышки из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; и пружину, смещающую указанную крышку в указанное закрытое положение крышки. 13. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанная пружина занимает положение над линией центров и в котором указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка перемещена указанным кулачковым пальцем мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 14. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя. 15. Волоконно-оптический соединитель по п.14, отличающийся тем, что указанная пружина представляет собой винтовую пружину, установленную в сжатом состоянии. 16. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус переходника включает внутреннюю дверцу,расположенную внутри указанной внутренней части и способную перемещаться между открытым положением дверцы и закрытым положением дверцы; в указанном открытом положении дверцы указанный механизм соединения волокна открыт для внешнего воздействия через указанный открытый конец переходника; в указанном закрытом положении дверцы эта дверца закрыта указанным механизмом соединения волокна, при этом указанный волоконнооптический соединитель дополнительно содержит криволинейную поверхность указанного корпуса соединителя, предназначенную для перемещения указанной дверцы из закрытого положения указанной дверцы в открытое положение указанной дверцы, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 17. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус соединителя включает фиксатор, который смонтирован на указанном корпусе и служит для освобождаемого соединения с указанным корпусом переходника; указанный фиксатор, включающий подвижный конец и корпус фиксатора,имеющий неподвижный конец, прикрепленный к указанному корпусу соединителя, при этом указанный корпус фиксатора отделен от указанного корпуса соединителя для создания определенного объема; указанный фиксатор, служа 17 щий для установки указанного подвижного конца между указанным отверстием соединителя и указанным неподвижным концом. 18. Волоконно-оптический соединитель по п.17, отличающийся тем, что указанный подвижный конец отделен от противостоящих поверхностей указанного корпуса соединителя на расстояние меньше, чем толщина волоконнооптического кабеля, прикрепленного к указанному корпусу соединителя. 19. Волоконно-оптический соединитель по п.12, отличающийся тем, что указанный корпус соединителя содержит уплотнительное кольцо,предназначенное для уплотнения противостоящих поверхностей указанного механизма соединения оптических волокон, когда указанный соединитель вставлен в указанный переходник. 20. Волоконно-оптический соединитель по п.12, отличающийся тем, что выходной конец указанного волокна расположен не под ортогональным углом относительно продольной оси указанного волокна. 21. Волоконно-оптический соединитель по п.20, отличающийся тем, что указанный корпус соединителя включает внутреннюю полость,размер которой достаточен для размещения изогнутого оптического волокна. 22. Узел волоконно-оптического соединителя и переходника, содержащий: а. Волоконно-оптический соединитель,включающий внешний корпус соединителя, имеющий продольную ось соединителя; оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие в переднем конце указанного корпуса соединителя; крышку указанного корпуса соединителя,установленную на шарнирах в указанном корпусе для поворота между открытым и закрытым положениями крышки, при этом указанная крышка в указанном закрытом положении крышки закрывает указанное отверстие; указанная крышка в указанном открытом положении открывает указанное отверстие; указанная крышка включает паз, в который входит кулачковый палец; пружину, смещающую указанную крышку в указанное закрытое положение крышки;b. Переходник, включающий корпус переходника, имеющий продольную ось переходника и имеющий стенки, определяющие внутреннюю часть и открытый конец; размер корпуса достаточен для размещения указанного переднего конца, при этом указанная продольная ось соединителя совпадает с указанной продольной осью переходника; механизм соединения волокна, расположенный в указанной внутренней части для соединения с указанным оптическим волокном, 18 когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; кулачковый палец, расположенный в указанной внутренней части, входящий в указанный паз и служащий для перемещения указанной крышки из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 23. Узел волоконно-оптического соединителя и переходника по п.22, отличающийся тем,что указанная пружина занимает положение над линией центров, в котором указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка поворачивается указанным кулачковым пальцем мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 24. Узел волоконно-оптического соединителя и переходника по п.22, отличающийся тем,что указанная пружина установлена на шарнирах в указанном внешнем корпусе соединителя. 25. Узел волоконно-оптического соединителя и переходника по п.24, отличающийся тем,что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии. 26. Волоконно-оптический соединитель для сопряжения с переходником, имеющим корпус переходника с продольной осью переходника и стенками, определяющими внутреннюю часть и открытый конец; механизм соединения волокна, расположенный в указанной внутренней части для соединения с выровненным по оси оптическим волокном; продольная направляющая переходника, выровненная по указанной продольной оси переходника; первая кулачковая часть, расположенная на указанном переходнике, причем указанный соединитель включает внешний корпус соединителя, имеющий продольную ось соединителя и размер, обеспечивающий размещение переднего конца указанного корпуса соединителя внутри указанного открытого конца переходника, при этом указанная продольная ось соединителя совпадает с указанной продольной осью переходника; оптическое волокно, расположенное внутри указанного корпуса соединителя и имеющее выходные концы, открытые для внешнего воздействия через отверстие соединителя в переднем конце указанного корпуса соединителя; указанное волокно, расположенное для соединения его выходного конца с указанным механизмом соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; крышку на указанном корпусе соединителя, смонтированную на шарнирах в указанном корпусе для поворота крышки между открытым и закрытым положениями, при этом указанная крышка в указанном закрытом положении крышки закрывает указанное отверстие, указанная крышка в указанном открытом положении открывает указанное отверстие; продольную направляющую соединителя,взаимодействующую с указанной продольной направляющей проводника для выравнивания указанного отверстия соединителя по оси указанного механизма соединения волокна, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; вторую кулачковую часть на указанной крышке, входящую в зацепление с первой кулачковой частью для перемещения указанной крышки из указанного закрытого положения крышки в указанное открытое положение крышки, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника; и пружину, смещающую указанную крышку в указанное закрытое положение крышки, в котором указанная пружина занимает положение над линией центров; указанная пружина смещает указанную крышку в указанное открытое положение крышки, после того как указанная крышка повернута указанной первой кулачковой частью мимо указанного положения над линией центров, когда указанный корпус соединителя полностью вставлен в указанный корпус переходника. 27. Волоконно-оптический соединитель по п.26, отличающийся тем, что пружина смонтирована на шарнирах в указанном внешнем корпусе соединителя. 28. Волоконно-оптический соединитель по п.27, отличающийся тем, что указанная пружина представляет собой винтовую пружину, смонтированную в сжатом состоянии.
МПК / Метки
МПК: G02B 6/38
Метки: переходник, соединитель, волоконно-оптический
