Оконечная часть для банки и банка с такой оконечной частью

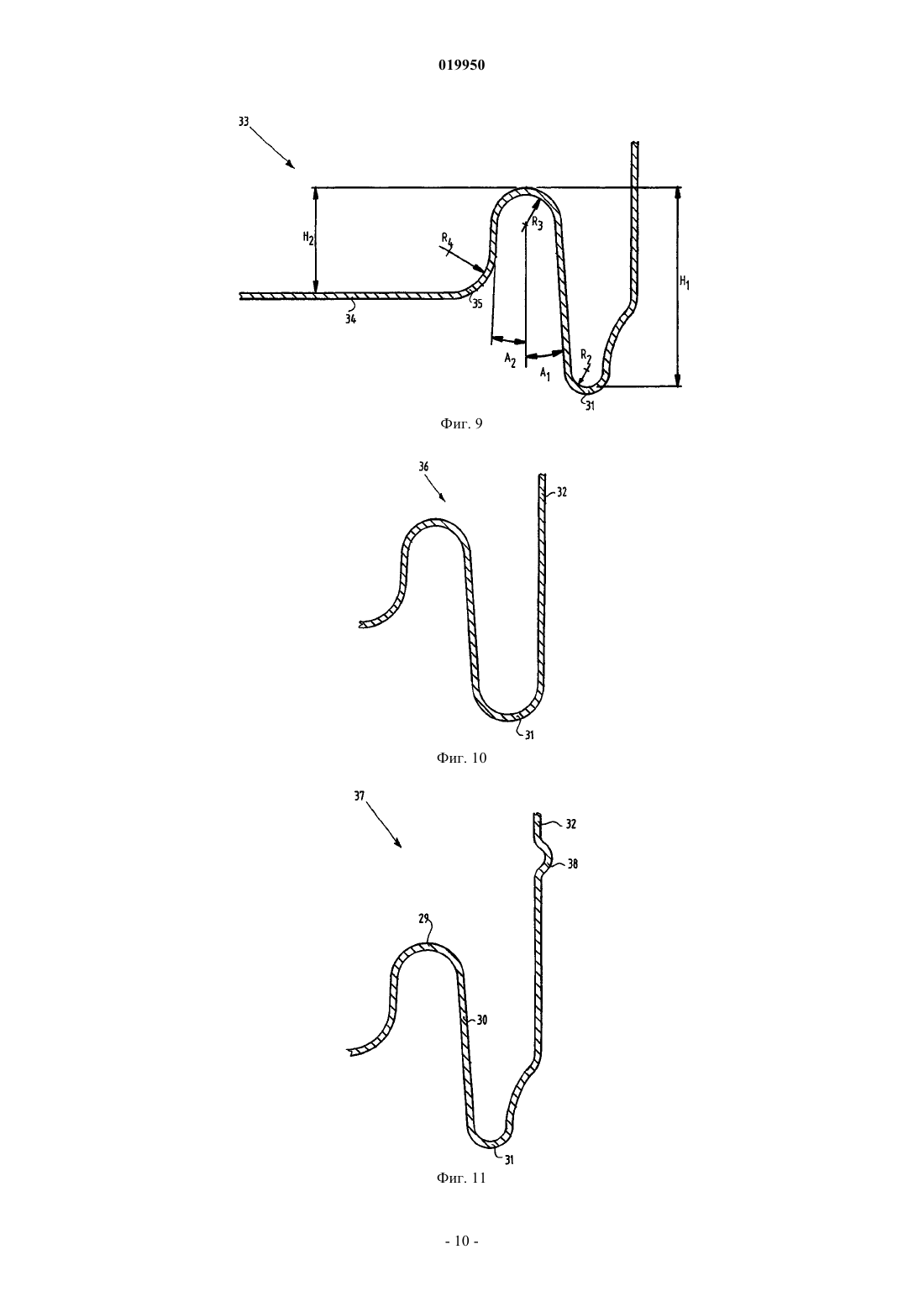

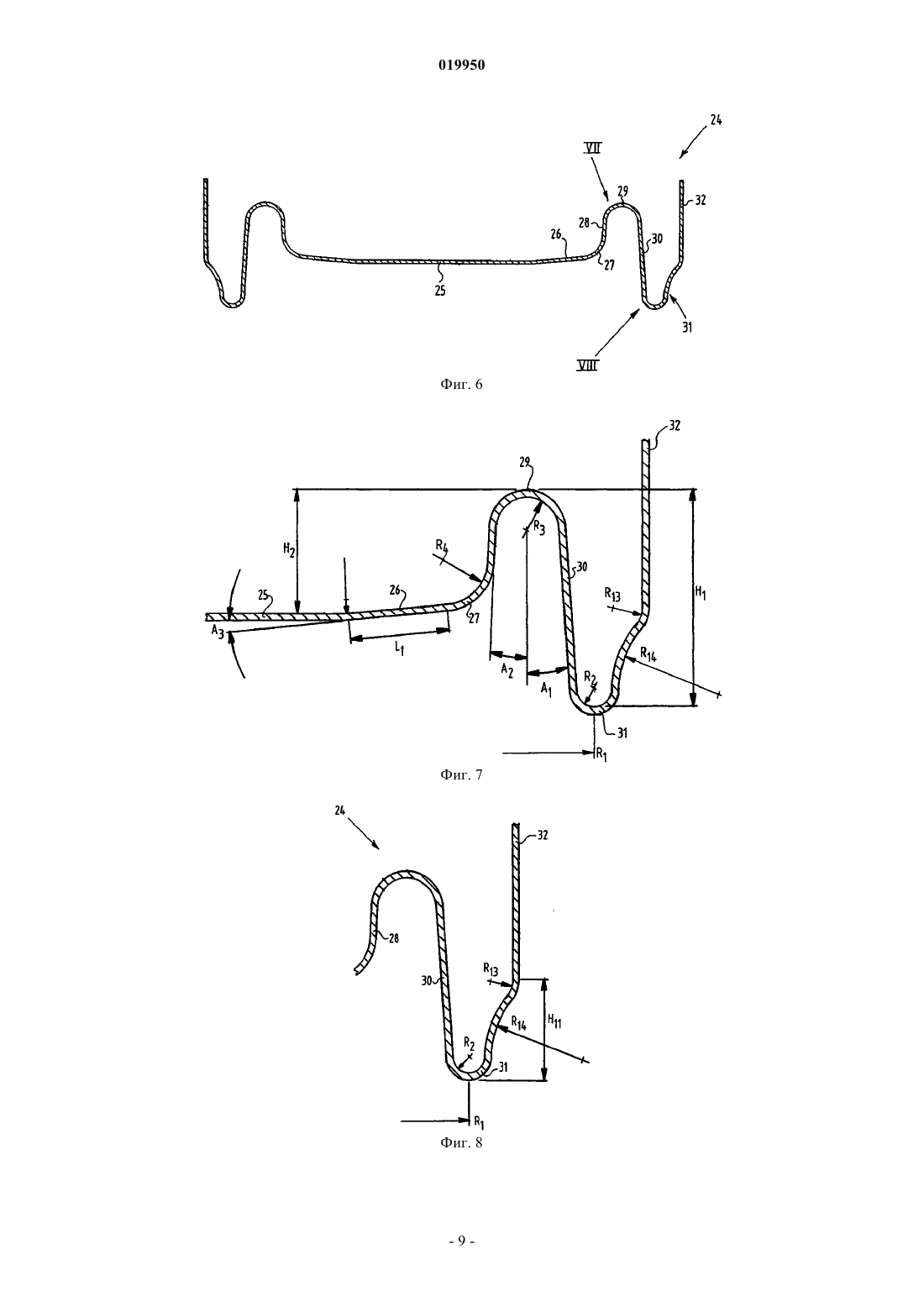

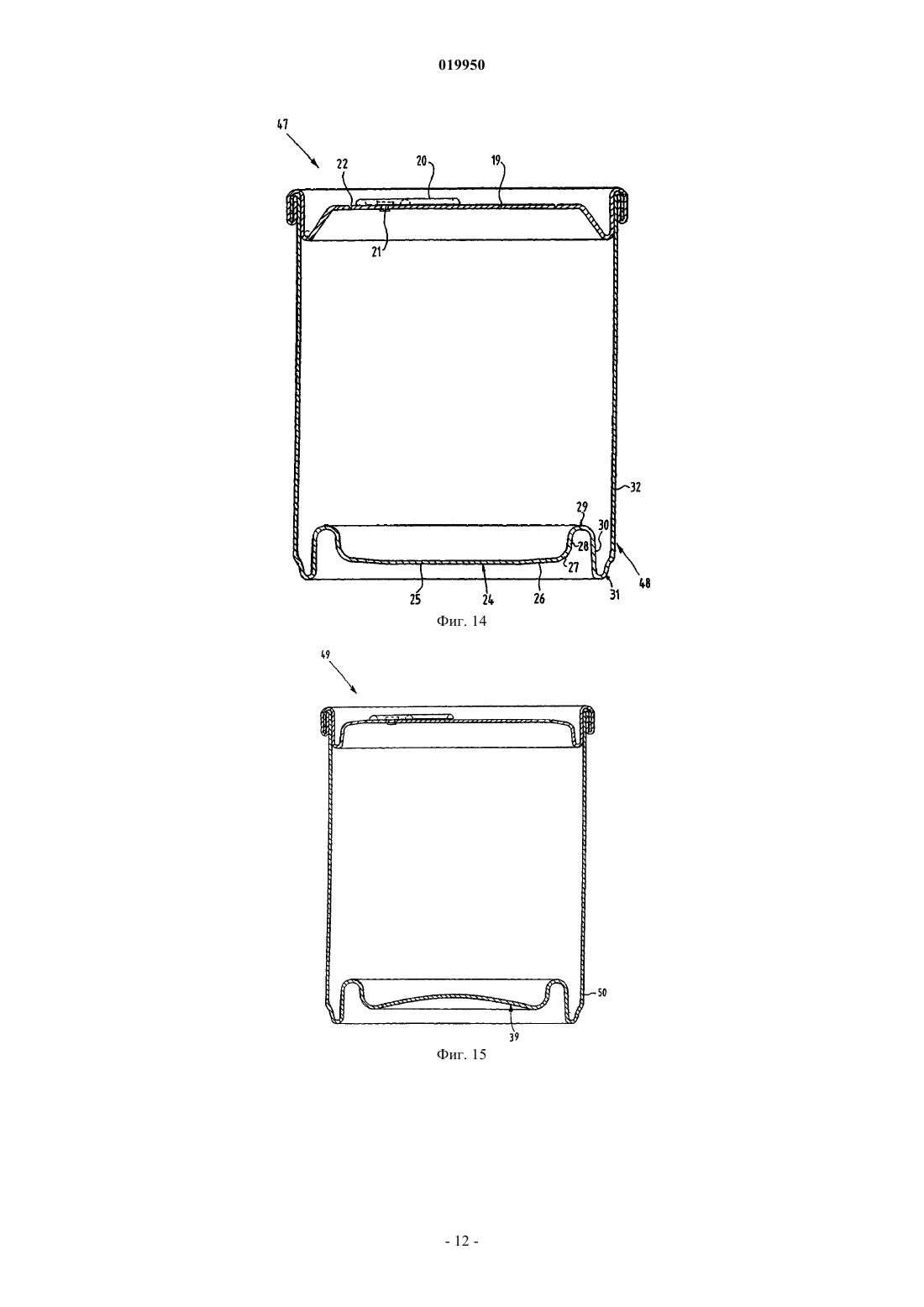

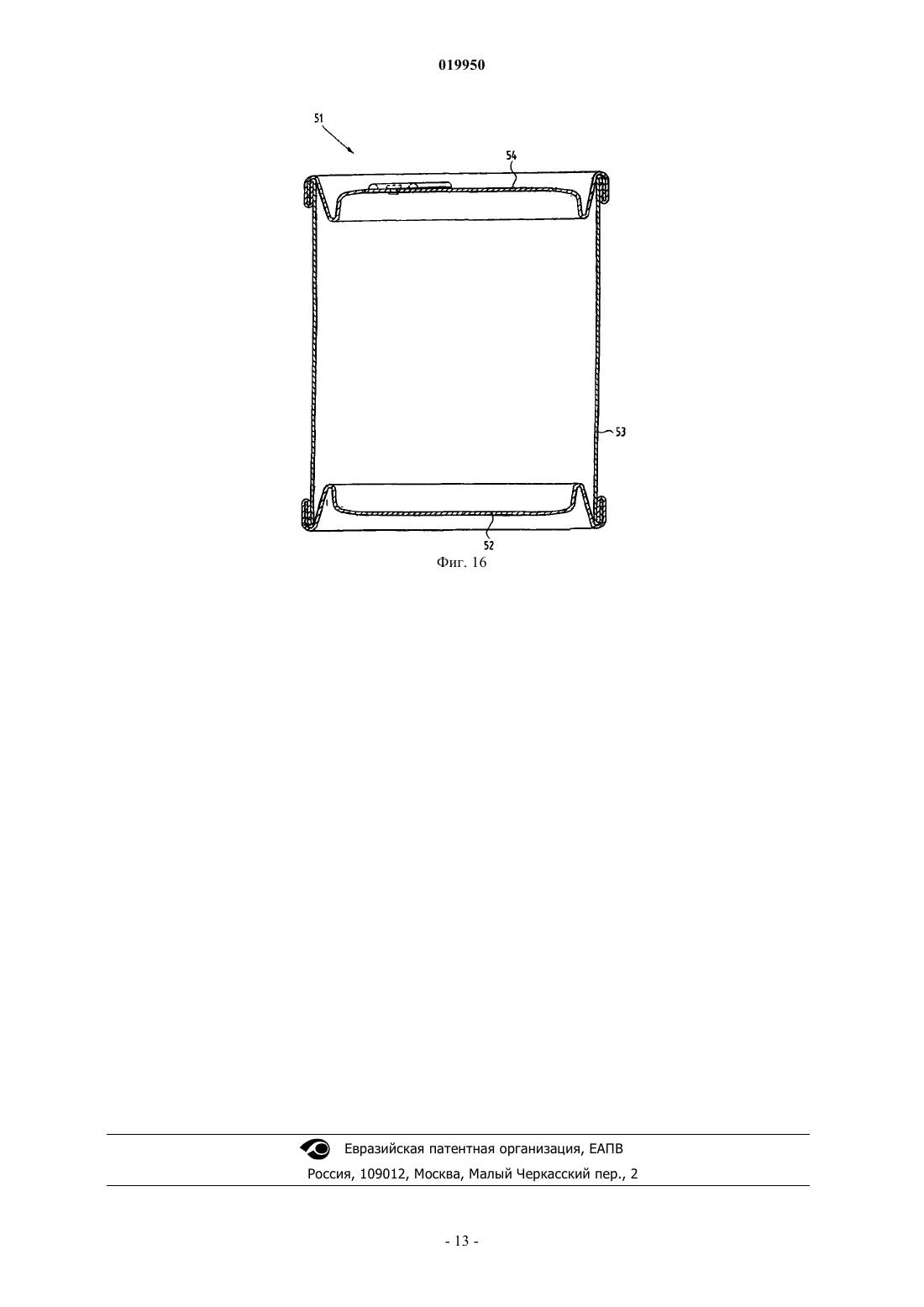

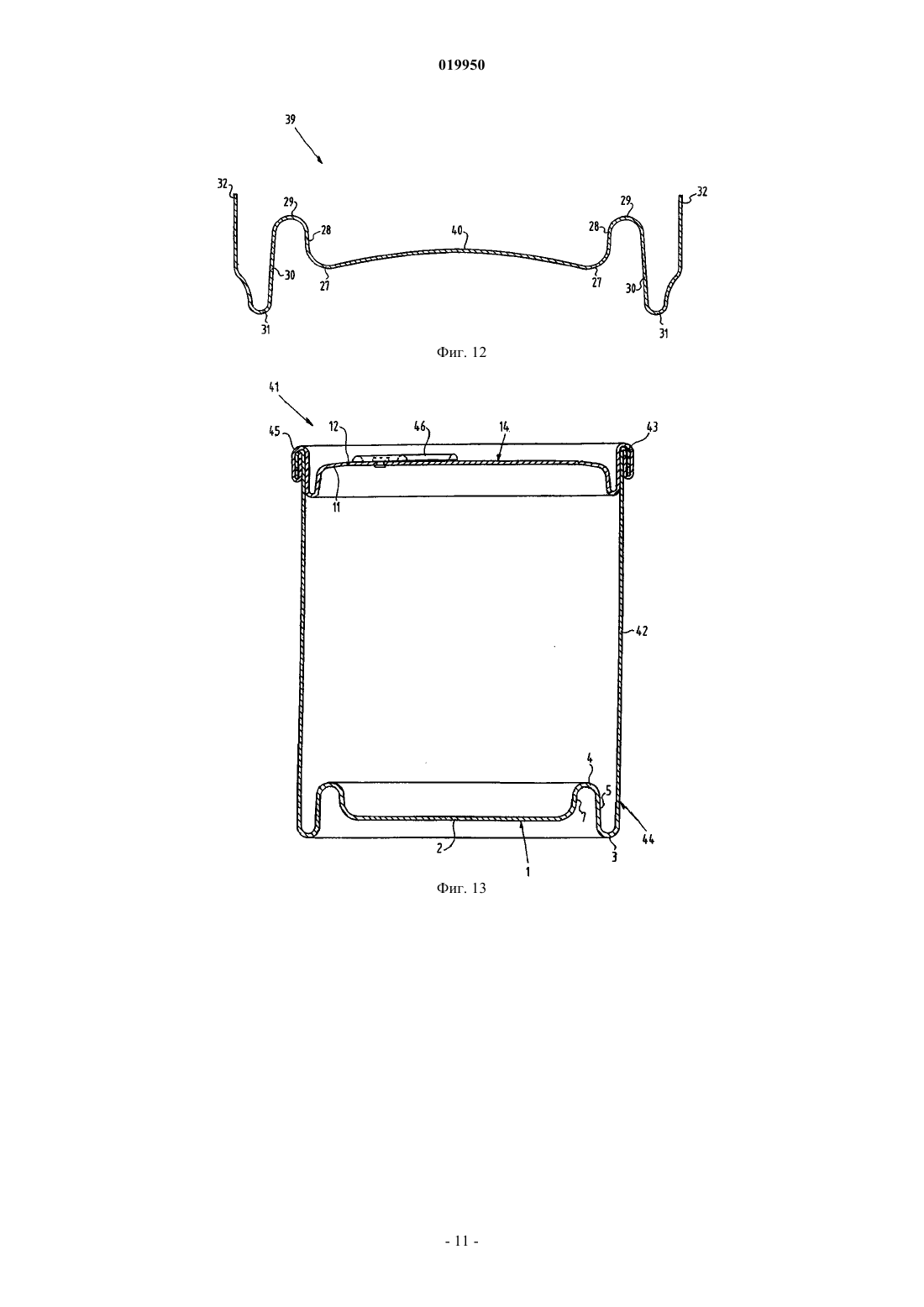

ОКОНЕЧНАЯ ЧАСТЬ ДЛЯ БАНКИ И БАНКА С ТАКОЙ ОКОНЕЧНОЙ ЧАСТЬЮ Изобретение относится к оконечной части банки для банки, такой как легко открываемая банка, содержащей плоскую или вогнутую центральную панель, изгиб оконечной части банки,предназначенный для соединения с корпусом банки, и углубление, соединенное через переходную стенку с изгибом оконечной части банки и через стенку панели - с центральной панелью, в которой угол (А 2, Р 2) стенки панели составляет 2-45, радиус (R4) панели больше чем 0,5 мм, глубина(Н 2) панели составляет 1-7 мм и радиус (R3) углубления, образованного переходной стенкой (5) и стенкой (7) панели, составляет от 0,5 до 5 мм. Ньек Филипп Жерар Станислас,Лгрези Жан-Марк Никола, Дати Франк Филипп (FR) Фелицына С.Б. (RU) Изобретение относится к оконечной части для банки, такой, как легко открываемая банка, и к такой банке, в которой предусмотрена по меньшей мере одна такая оконечная часть банки. Такие банки предназначены для использования в качестве банки для напитков и банки для пищевых продуктов. Обычно банки для напитков имеют тонкие стенки (0,04-0,15 мм). Такие банки для напитков приобретают свою прочность (после заполнения и запечатывания) в результате возникающего внутри давления. При этом банку заполняют и в нее подают материал, генерирующий газ. После того как банка будет закрыта, образующийся газ приводит к возникновению внутреннего давления. Обычно в банках для пищевых продуктов содержатся пищевые продукты, которые могут подвергаться процедуре пастеризации или стерилизации. В соответствии с этим в ходе такой процедуры может временно возрастать давление. Однако в нежелательных обстоятельствах из-за роста бактерий может происходить возрастание внутреннего давления после того, как банка будет заполнена продуктом и закрыта. Что касается как банок для пищевых продуктов, так и банок для напитков неправильная обработка при заполнении и при обращении с такими банками может привести к временному или постоянному возрастанию давления, в результате чего может возникать деформация, в частности, крышки банки на верхней оконечной части и/или на нижней оконечной части. В соответствии с этим из-за переполнения банки материалом содержимого, слишком высоких температур технологической обработки, неудовлетворительных операций охлаждения, недостаточной откачки воздуха из банки, пролива содержимого перед обработкой, формирования газа в результате нежелательной реакции между металлом банки и содержимым, приведшей к формированию газа, такого как водород, и при неправильной обработке, во время которой происходят удары банки, может происходить постоянное или временное возрастание давления. Такое возрастание давления может привести к деформации оконечных частей банки в степени, зависящей от накопившегося давления. Одна форма локализованной деформации оконечных частей банки представляет собой изгиб или образование складок, в результате чего возникает локальная деформация, которая может иметь место в область напротив слива и в область закатки банки. Изогнутый участок может локально распространяться даже за пределы периметра банки. Возрастание высокого давления может привести к вздутию или даже к формированию так называемой "хлопуши"(банки с постоянным вздутием одного из концов). Такие вздутия могут быть вдавлены в нормальное положение оконечной части банки. Сильный удар может привести к серьезным и постоянным вздутиям на одной или обоих оконечных частях банки. В этом отношении следует отметить, что оконечные части банки могут быть разработаны таким образом, что в результате возрастания давления вогнутая оконечная часть банки будет выталкиваться и принимать выпуклую форму (см., например, ЕР 0906222). Цель настоящего изобретения состоит в том, чтобы обеспечить оконечную часть для такой банки,как легко открывающаяся банка, которая выдерживает более высокие внутренние давления, чем обычная оконечная часть банки, противодействуя расширению объема. Оконечная часть банки в соответствии с изобретением имеет такую форму, что улучшается сопротивление оконечной части банки деформациям в результате возрастания давления. Например, банка, в которой предусмотрена оконечная часть в соответствии с изобретением, имеющая диаметр в диапазоне 45-260 мм, может противостоять возрастанию давления до уровня более чем 0,2 МПа, предпочтительно до уровня более чем 0,3-0,4 МПа или даже более чем 0,5 МПа. Но, если заранее рассчитанное возрастание давление будет превышено, тогда оконечная часть банки деформируется, но таким образом, что ее форма не преобразуется из вогнутой формы в выпуклую форму, но на ней образуются неоднородные деформации. В соответствии с этим потребитель может оценить по неровным выпуклостям или складкам оконечной части банки, что содержимое может быть испорчено и его не следует употреблять. Форма оконечной части банки в соответствии с изобретением разработана так, чтобы обеспечить устойчивость к высокому давлению и/или расширению предпочтительно при минимальной толщине крышки и/или корпуса банки. Устойчивость к воздействию давления такова, что на оконечной части банки и/или на банке могут возникать временные деформации под действием накапливаемого давления. Такие деформации позволяют временно увеличить внутренний объем банки, сводя к минимуму фактическое давление. Это также обеспечивает возможность проверки банок в соответствии с изобретением на разных этапах, когда банки заполняют, закрывают, обрабатывают и хранят, используя классические системы детекторов, которые отслеживают свойства внешней формы. В соответствии с этим обеспечивается возможность инспекции банок, внутри которых слишком малое или слишком высокое внутреннее давление. Это обеспечивает соответствующую информацию в отношении герметизации банок в процессе опрессовки и позволяет детектировать нежелательную потерю давления из-за утечек или повешения давления из-за порчи содержимого. Настоящее изобретение представляет собой результат, полученный на основе экспериментального исследования, того, что придание определенной формы и размеров оконечной части банки позволяет достичь поставленных выше задач и в существенной степени преодолеть упомянутые выше недостатки. В соответствии с этим настоящее изобретение направлено на оконечную часть для такой банки, как легко открывающаяся банка, содержащую плоскую или вогнутую центральную панель, изгиб оконечной части банки, предназначенный для соединения с корпусом банки, и углубление, соединенное через переходную стенку с изгибом оконечной части банки и через стенку панели с центральной панелью, при этом угол (А 2, Р 2) стенки панели составляет 2-45, радиус (R4) панели больше чем 0,5 мм, глубина (Н 2) панели составляет 1-7 мм и радиус (R3) углубления, образованного переходной стенкой (5) и стенкой (7) панели, составляет от 0,5 до 5 мм. Угол А 2, Р 2 стенки панели выбирают в диапазоне 2-45. При меньшем угле соединения, например,соединение оконечной части банки с корпусом может быть трудновыполнимым или проблематичным. При использовании угла, превышающего 45, возникает отрицательное влияние на устойчивость к давлению. Радиус R4 панели больше чем 0,5 мм. При значении меньше 0.5 мм лак, наносимый на металл, может быть поврежден во время формования металла, тогда как устойчивость формированию мелких складок в соседней области в направлении панели становится недостаточной. Радиус R4 панели предпочтительно выбирают в пределах диапазона 1,0-1,5 мм. При использовании радиуса R4 панели больше чем 2 мм может произойти снижение прочности и в результате возникновение складок и выпучиваний в области в направлении углубления. Глубина Н 2 панели находится в пределах диапазона 1-7 мм. При глубине Н 2 панели меньше 1 мм угол А 2, Р 2 стенки панели становится слишком большим. Это оказывает отрицательное влияние на сопротивление давлению. При увеличении глубины Н 2 панели до величины больше 7 мм угол Р 2 стенки панели становится слишком малым, в результате чего больше нельзя будет влиять на устойчивость к давлению. Для оконечной части банки, которая должна использоваться в качестве донышка банки, оптимальная глубина Н 2 панели составляет 2-5 мм и для верхней крышки оптимальное значение Н 2 составляет 2,02,5 мм. Радиус R3 углубления должен быть меньше 5 мм. В противном случае прочность может быть недостаточной. Радиус R3 углубления меньше 0,5 мм может привести к растрескиванию лака во время формирования металла. Для донышка банки радиус R3 углубления предпочтительно находитсят в пределах диапазона 0,51,5 мм. Для крышки банки оптимальный радиус R3 углубления составляет от 0,5 до 0,7 мм. Оконечная часть банки в соответствии с изобретением, имеющая обозначенные размеры и структуру, будет улучшена так, что она сможет выдерживать более высокие внутренние давления в комбинации с (временной) упругой деформацией. Складки и вздутия возникают при более высоких внутренних давлениях и локализованы в заданных местах расположения. Кроме того, исключаются раннее вспучивание или разрыв в случае легко открывающейся оконечной части, и при этом (при высоком внутреннем давлении) общий объем банки может расширяться на 30 см 3 (при диаметре банки 73 мм), прежде, чем банка разрушится. Обычно сопротивление внутреннему давлению составляет по меньшей мере 0,2 МПа или больше, часто более чем 0,3-0,4 МПа и даже больше чем 0,5 МПа. Это относится к банкам, имеющим диаметр, в общем, 45-260 мм, предпочтительно в диапазоне 52-153 мм, такой как используемый на практике диаметр 73, 83 и/или 99 мм. Для обеспечения оптимальных рабочих характеристик под действием давления предпочтительно,чтобы угол А 2, Р 2 стенки панели составлял 5-35. Складки меньших размеров и меньшее количество вздутий образуются, когда радиус R4 панели выбирают в предпочтительном диапазоне 1,0-1,5 мм или даже 1,25-1,5 мм. Оптимально глубину Н 2 панели выбирают в диапазоне 2,0-2,5 мм. В соответствии с одним общим вариантом воплощения оконечная часть банки в соответствии с изобретением представляет собой дно. На дне такой банки радиус оконечной части банки соединяется с корпусом банки и формирует основание получаемой в результате банки. В соответствии с вариантом воплощения дна банки в соответствии с изобретением основание имеет оконечный радиус R2 основания,который составляет меньше 5 мм, предпочтительно 0,5-1,5 мм. Верхний предел для оконечного радиусаR2 основания определяется осевой нагрузкой, которая не образует наклон профиля. Таким образом, такое дно банки обеспечивает меньшую возможность деформации при воздействии осевой нагрузки. Кроме того, когда оконечная часть банки используется для банки, которая подвергается тепловой обработке заполненной банки, крышка в соответствии с изобретением позволяет использовать ее в непрерывных печах предпочтительно с банкой, на стенках корпуса которой предусмотрен прокатанный валик. Для этих вариантов применения и условий обработки предпочтительно, чтобы оконечный радиус R2 основания находился в пределах диапазона 0,5-1,5 мм. В соответствии с предпочтительным вариантом воплощения дна банки в соответствии с изобретением основание имеет радиус R13 основания меньше 5 мм, предпочтительно 0,5-1,5 мм. Предпочтительно, в комбинации с высотой Н 11 основания в диапазоне 1-7 мм, предпочтительно 2-5 мм, дно банки обеспечивает улучшенную или даже идеальную возможность укладки друг на друга заполненных банок, в частности банок, в которых предусмотрена легко открывающаяся верхняя крышка. В частности, когда нагрузка верхней банки прикладывается к верхней части шва, соединяющего крышку банки с корпусом банки, и предотвращается избыточный износ язычка крышки банки, исключается таким образом нежелательное открывание крышки банки. Следует отметить, что основание донышка банки может иметь внешний радиус R14 основания. Размеры внешнего радиуса R14 основания зависят от расстояния между радиусом R13 основания и оконечным радиусом R2 основания. Кроме того, свойства и устойчивость к внутреннему давлению и/или обеспечение возможности расширения при различных диаметрах банки и толщине стенок могут быть дополнительно улучшены,когда глубина (H1) изделия составляет 2-10 мм, предпочтительно 5-7 мм. Предпочтительно, чтобы на оконечной части банки было предусмотрено внешнее кольцо панели. Такое внешнее кольцо панели уменьшает чувствительность к формированию складок. На дне банки предпочтительно, чтобы внешнее кольцо панели было расположено под наклоном(А 3) 0-35, и ширина (L1) внешнего кольца панели составляла 0-15 мм. Наклон А 3 внешнего кольца панели может составлять до 35. Минимальное значение А 3 составляет 1. Предпочтительно, наклон А 3 внешнего кольца панели находится в диапазоне от 2 до 20. Ширина L1 внешнего кольца панели составляет до 15 мм. Минимальная ширина внешнего кольца панели для обеспечения улучшенных свойств начинается от приблизительно 0,5 или от 1 мм. Предпочтительно L1 находится в пределах диапазона 1-5 мм. В соответствии с другим общим вариантом воплощения в соответствии с настоящим изобретением оконечная часть банки в соответствии с изобретением представляет собой крышку банки. Эта крышка может представлять собой легко открывающуюся крышку банки или крышку банки любого другого типа, для вскрытия которой может потребоваться ключ. Для обеспечения оптимальных свойств крышка банки в соответствии с изобретением имеет глубину (H1) 5-7 мм. Когда на крышке банки предусмотрено внешнее кольцо панели, предпочтительно, чтобы в крышке банки внешнее кольцо панели было расположено под наклоном (Р 3) 0-35 и ширина (L1) внешнего кольца панели составляла 0-15 мм, предпочтительно 1-3 мм, более предпочтительно 1-2 мм. Ширина L1 внешнего кольца панели для крышки банки составляет меньше 15 мм, и минимальная ширина составляет приблизительно 0,5 мм. Предпочтительный диапазон для ширины L1 внешнего кольца для крышки банки составляет 1-3 мм, более предпочтительно 1-2 мм. Наклон Р 3 внешнего кольца панели крышки банки в соответствии с изобретением предпочтительно составляет до 35. Минимальный наклон Р 3 составляет от 0,5, более предпочтительно от 1 до 2. Общий диапазон поэтому составляет от 0,5 до 35, предпочтительно 2-20. Как на крышке банки, так и на дне банки может быть предусмотрен угол с переходной стенкой. Такой угол А 1 стенки основания находится в диапазоне от 0 до 45, предпочтительно от 2 до 35. Когда внешнее кольцо L1 панели присутствует на банке, оно имеет ширину больше чем приблизительно от 0,1 до 0,2 мм. Когда внешнее кольцо панели присутствует на банке, на нем может быть предусмотрена линия разрыва. Предпочтительно линия разрыва расположена ближе к центру панели, чем к углублению, что является оптимальным для устойчивости к разрывам. Предпочтительно кольцо панели имеет наклон А 3, Р 3 таким образом, что более высокое внутреннее давление будет в меньшей степени нарушать форму и структуру оконечной части банки. Наклон А 3, Р 3 кольца панели может составлять до 35, в результате чего происходит уменьшение формирования складок. Предпочтительно, наклон А 3, Р 3 кольца панели находится в пределах диапазона 2-20, в результате чего панель получает хорошо закругленную форму, которая в меньшей степени деформируется из-за возрастания внутреннего давления. Оконечная часть банки в соответствии с изобретением может представлять собой легко открывающуюся оконечную часть банки для легко открывающейся банки. Таким образом, для того чтобы открыть банку через предварительно сформированное отверстие, определенное линией разрыва на оконечной части банки, предпочтительно, чтобы на оконечной части банки был предусмотрен язычок для открывания. В соответствии с другим аспектом изобретения предусмотрена банка, которая содержит корпус и по меньшей мере одну оконечную часть банки в соответствии с изобретением, как описано выше. В одном варианте воплощения банки в соответствии с изобретением на обеих оконечных частях корпуса могут быть предусмотрены оконечные части банки в соответствии с изобретением. В другом варианте воплощения только крышка банки представляет собой оконечную часть банки в соответствии с изобретением. Дно банки или крышка банки могут быть выполнены как единая деталь с корпусом банки и сформированы с использованием любого обычного процесса, такого как расплющивание и вытяжка с утонением, многопозиционная вытяжка и глубокая вытяжка. В другом варианте воплощения в банке может быть предусмотрен корпус, крышка банки и дно банки, которые представляют собой оконечные части банки в соответствии с изобретением. Другая предпочтительная банка в соответствии с изобретением представляет собой банку, которая состоит из крышки банки, как описано выше (предпочтительно с язычком для открывания и взаимодействующей с ним линией надреза), и из другой крышки банки, как описано выше (на которой не предусмотрено средство для открывания банки), которая выполняет функцию дна банки. В соответствии с этим обеспечивается преимущество, состоящее в том, что крышка банки, выполняющая функцию дна банки, благодаря ее конструкции имеет больший радиус и поэтому обеспечивает лучшее сопротивление внутреннему давлению и обеспечивает в большей степени расширение в пределах упругости. В соответствии с другим вариантом воплощения на банке предусмотрена крышка банки и дно банки, как описано выше в соответствии с настоящим изобретением. Любая из оконечных частей банки может быть выполнена как единая деталь с корпусом банки. Другая оконечная часть банки соединена с корпусом банки с использованием традиционных технологий, таких как фальцовка. Упомянутые выше и другие свойства и характеристики оконечной части банки и банки в соответствии с настоящим изобретением будут дополнительно иллюстрироваться в виде нескольких вариантов воплощения, которые приведены с целью иллюстрации и не предназначены для ограничения в какойлибо степени настоящего изобретения. В частности, банки представлены с легко открывающимся оконечными частями, но конечно такие банки также могут быть реализованы с одной или более оконечной гигиенической частью или, в более широком смысле, с оконечной частью, для которой не предусмотрено простое открывание. Такие варианты воплощения будут описаны со ссылкой на приложенные чертежи,на которых на фиг. 1, 2 и 3 показаны виды с частичным разрезом крышки банки в соответствии с изобретением; на фиг. 4 показана в меньшем масштабе банка, на которой предусмотрена крышка банки в соответствии с изобретением; на фиг. 5 показана с увеличением крышка для банки, имеющей локализованную область со складками или вздутиями в результате возрастания внутреннего давления; на фиг. 6 показано в поперечном сечении дно банки в соответствии с изобретением; на фиг. 7 и 8 подробно представлены детали VII и VIII по фиг. 6; на фиг. 9 показан альтернативный вариант воплощения дна банки по фиг. 7; на фиг. 10 и 11 - альтернативный вариант воплощения дна банки по фиг. 8; на фиг. 12 - альтернативный вариант воплощения дна банки по фиг. 6; на фиг. 13 - вид в поперечном разрезе банки в соответствии с изобретением, в которой предусмотрена крышка банки по фиг. 3 и в качестве дна банки крышка банки по фиг. 1 (сформированная как единая деталь с корпусом банки); на фиг. 14 показана банка в соответствии с изобретением как альтернатива банке по фиг. 4, имеющая в качестве дна банки дно банки по фиг. 6; на фиг. 15 показана банка в соответствии с изобретением, в которой предусмотрена крышка банки в соответствии с фиг. 3 и дно банки в соответствии с фиг. 12; и на фиг. 16 показана банка в соответствии с изобретением с двумя оконечными частями банки, соединенными с помощью фальцовки с корпусом банки. На фиг. 1 показана крышка банки или дно 1 банки в соответствии с изобретением. Оконечная часть банки имеет центральную панель 2 и радиус оконечной части банки или изгиб 3 для крепления, например, с помощью фальцовки к корпусу банки. Оконечная часть 1 банки дополнительно содержит углубление 4, которое соединено через переходную стенку 5 с фальцованной панелью 6 изгиба 3. Углубление 4 также соединено через стенку 7 панели с панелью 2. Угол Р 2 стенки панели определен наклоном 8 стенки 7 панели относительно вертикальной линии 9. Радиус R4 панели определяет кривизну соединения между стенкой 7 панели и панелью 2. Радиус R3 углубления определяет внутреннюю кривизну секции между стенкой 7 панели и стенкой 5 зажима. Наконец, глубина Н 2 панели представляет собой расстояние между нижней стороной углубления и панелью 2 и общая глубина H1 представляет собой расстояние между фальцованной панелью 6 и нижней стороной углубления. На оконечной части 1 банки угол Р 2 стенки панели составляет 15, радиус R4 панели равен 1,30 мм,глубина Н 2 панели 2,3 мм и радиус R3 углубления равен 0,6 мм. На фиг. 2 показана другая оконечная часть 10 банки в соответствии с изобретением. По сравнению с оконечной частью 1 банки по фиг. 1 угол Р 2 стенки панели увеличен. Радиус Р 4 панели также увеличен, как и радиус R3 углубления. Глубина панели также уменьшена. Как показано на фиг. 2, на оконечной части 10 банки дополнительно предусмотрено внешнее кольцо 11 панели на внешней окружности панели 2, соединенное стенкой 7 панели с углублением 4. Внешнее кольцо 11 имеет ширину L1 1 мм, и на нем предусмотрена линия 12 разрыва. Внешнее кольцо 11 панели имеет наклон относительно горизонтали 13. Такой наклон Р 3 внешнего кольца панели составляет 20. Размеры оконечной части 10 банки представляют собой: угол стенки панели Р 2=30, радиус панелиR4=0,8 мм, глубина панели Н 2=1,2 мм, радиус R3 углубления равен 0,9 мм и ширина L1 внешнего кольца панели равна 1,5 мм. На фиг. 3 показана оконечная часть 14 банки в соответствии с изобретением. По сравнению с оконечной частью 10 банки, представленной на фиг. 2, угол Р 2 стенки панели составляет 10, радиус R4 панели составляет 1,8 мм, глубина Н 2 панели составляет 2,4 мм и радиус R3 углубления составляет 0,6 мм. Кроме того, ширина L1 внешнего кольца составляет 1,5 мм, и наклон Р 3 внешнего кольца панели равен 10. В табл. 1 представлена устойчивость к вздутиям оконечных частей 1, 10 и 14 банки (изготовленной из стали) в зависимости от толщины металла и твердости металла. Таблица 1 На фиг. 4 показана банка в соответствии с изобретением. В банке 15 предусмотрен корпус 16 и выполненное как единая деталь вогнутое дно 16 банки с большей толщиной стенки и зафальцованной оконечной частью 18 банки по фиг. 1 (хотя оконечные части 10 или 14 банки соответственно по фиг. 2 и 3 также можно применять). На панели 19 оконечной части 18 банки предусмотрен язычок 20 для открывания, соединенный через заклепку 21 с панелью 19. На панели 19, кроме того, предусмотрена круглая линия 22 разрыва. В соответствии с этим банка 15 представляет собой легко открываемую банку для напитков и/или для содержания пищевого продукта. На фиг. 5 показана с увеличением банка по фиг. 4. Из-за нежелательного давления, образовавшегося в закрытом контейнере 15, вздутие 23 локально сформировалось (вдоль части внешней окружности) в области между углублением и панелью. Как показано на чертеже, другие области оконечной части 18 банки не деформировались. На фиг. 6 показано дно 24 банки в соответствии с изобретением, которое соединено как единая деталь с корпусом банки. Дно 24 банки содержит центральную панель 25, на которой предусмотрено внешнее кольцо 26 панели, которое соединено через радиус 27 панели со стенкой 28 панели, которая через радиус 29 углубления соединена с переходной стенкой 30. Переходная стенка 30 соединена через радиус 31 оконечной частью/основания со стенкой 32 корпуса. Детали дна 24 банки показаны на фиг. 7 и 8. Минимальное значение внешнего радиуса R14 зависит от расстояния между радиусом R13 основания и оконечным радиусом R2 основания. В табл. 2 представлена устойчивость к образованию вздутия (давление) оконечной части 24 банки по фиг. 6-8 при толщине стенки 0,22 мм и в зависимости от общей глубины H1 и глубины Н 2 панели. Таблица 2 На фиг. 9 показано альтернативное дно 33 банки в соответствии с изобретением. Такое дно 33 банки содержит панель 34, которая непосредственно соединена с радиусом 35 панели. В соответствии с этим такая панель 34 не содержит кольцо панели. На фиг. 10 показан еще один вариант воплощения дна 36 банки в соответствии с изобретением. В этом варианте воплощения радиус 31 оконечной части/основания банки непосредственно соединен со стенкой 32 корпуса банки. В соответствии с этим такое дно 36 банки не содержит радиус R13 основания и внешний радиус R14 основания (см. фиг. 7). На фиг. 11 показан еще один альтернативный вариант воплощения формы дна 37 банки для сравнения с дном 24 банки по фиг. 8, дно 37 банки содержит на стенке 32 корпуса прокатанный валик 38, предназначенный для направления закрытой банки, в которой предусмотрено дно 37 банки во время обработки в непрерывной печи. На фиг. 12 показан другой вариант воплощения дна 39 банки в соответствии с изобретением. Такое дно 39 банки содержит стенку 32 корпуса и радиус 31 оконечной части/основания банки, соединенный через переходную стенку или стенку 30 зажима, и радиус 29 углубления со стенкой 28 панели. Стенка 28 панели соединена через радиус 27 панели с центральной панелью 40. По сравнению с дном 24 банки по фиг. 6 такая панель имеет выпуклую форму как выполненное как единая деталь дно 17 банки (не в соответствии с изобретением), как представлено для банки 15 по фиг. 4. На фиг. 13 показана банка 41, содержащая стенку 42 корпуса, на которой предусмотрена крышка 43 банки и выполненное как единая деталь дно 44 банки. Крышка 43 банки представляет собой крышку 14 банки, показанную на фиг. 3. Крышка 14 банки соединена с помощью фальцовки 45 со стенкой 42 корпуса. На крышке 14 банки предусмотрен язычок 46 открывания, предназначенный для открывания банки 41 через отверстие, определенное линией 12 разрыва, сформированной во внешнем кольце 11 панели. Дно 44 банки представляет собой оконечную часть 1 банки, как представлено на фиг. 1, в качестве крышки банки, но сформированную как единая деталь со стенкой 42 корпуса. Оконечная часть 1 банки содержит панель 2, соединенную через стенку 7 панели и углубление 4, и переходную стенку 5 сизгибом или радиусом 3 оконечной части банки, которая как единая деталь соединена со стенкой 42 корпуса. На фиг. 14 показана другая банка 47 в соответствии с изобретением. Она представляет собой альтернативу банке 15, показанной на фиг. 4. В этой альтернативе дно 48 банки сформировано дном 24 банки, как показано на фиг. 6. На фиг. 15 показана другая банка 49 в соответствии с изобретением, которая представляет собой альтернативу банке 44 по фиг. 13. В этом случае дно 50 банки имеет форму дна 39 банки, как представлено на фиг. 12. Наконец, на фиг. 16 показана банка 51 в соответствии с изобретением, в которой крышка 54 банки и дно 52 банки обе зафальцованы на корпусе 53 банки. Следует отметить, что различные крышки банки и дно банки могут быть изготовлены по стандартным технологиям путем вытяжки из металлической детали в форме диска, используя различные матрицы для формирования различных структур оконечной части банки. Каждую оконечную часть банки можно использовать как крышку банки и/или как дно банки, если это требуется. Используемый металл может представлять собой любой соответствующий металл, такой как алюминий, сталь, тонколистовая сталь с покрытием. На металле может быть предусмотрено покрытие в форме слоя лака или пластика, как традиционно используется для банок, предназначенных для пищевых продуктов и напитков. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Оконечная часть для металлической банки, такой как легко открываемая банка, содержащая плоскую или вогнутую центральную панель,изгиб оконечной части банки, предназначенный для соединения с корпусом банки; и углубление, соединенное через переходную стенку с изгибом оконечной части банки и через стенку панели - с центральной панелью, в которой угол (А 2, Р 2) стенки панели составляет 2-45,радиус (R4) панели больше чем 0,5 мм,глубина (Н 2) панели составляет 1-7 мм и радиус (R3) углубления, образованного переходной стенкой (5) и стенкой (7) панели, составляет от 0,5 до 5 мм. 2. Оконечная часть банки по п.1, в которой угол (А 2, Р 2) стенки панели равен 5-35. 3. Оконечная часть банки по п.1 или 2, в которой радиус панели (R4) равен 1,0-1,5 мм. 4. Оконечная часть банки по пп.1-3, в которой оконечная часть банки представляет собой дно банки и изгиб оконечной части банки формирует основание, основание имеет оконечный радиус R2 основания меньше чем 5 мм, предпочтительно 0,5-1,5 мм. 5. Оконечная часть банки по п.4, в которой радиус (R3) углубления составляет 0,5-1,5 мм. 6. Оконечная часть банки по п.4 или 5, в которой глубина (Н 2) панели равна 2-5 мм. 7. Оконечная часть банки по пп.4-6, в которой радиус (R13) основания меньше 5 мм, предпочтительно 0,5-1,5 мм. 8. Оконечная часть банки по пп.4-7, в которой высота (Н 11) основания составляет 1-7 мм, предпочтительно 2-5 мм. 9. Оконечная часть банки по пп.4-8, в которой общая глубина (H1) составляет 2-10 мм, предпочтительно 5-7 мм. 10. Оконечная часть банки по пп.4-9 с плоской центральной панелью, в которой наклон (А 3) внешнего кольца панели составляет 1-35 и ширина (L1) внешнего кольца панели равна 0,5-15 мм. 11. Оконечная часть банки по п.10, в которой наклон (А 3) внешнего кольца панели равен 2-20. 12. Оконечная часть банки по п.10 или 11, в которой ширина (L1) внешнего кольца панели равна 1-5 мм. 13. Оконечная часть банки по пп.1-3, в которой оконечная часть банки представляет собой крышку банки. 14. Оконечная часть банки по п.13, в которой глубина (Н 2) панели равна 2,0-2,5 мм. 15. Оконечная часть банки по п.13 или 14, в которой радиус (R3) углубления равен 0,5-0,7 мм. 16. Оконечная часть банки по пп.13-15, в которой общая глубина (H1) равна 5-7 мм. 17. Оконечная часть банки по пп.13-16 с плоской центральной панелью, в которой наклон (Р 3) внешнего кольца панели равен 0,5-35, ширина (L1) внешнего кольца панели равна 0,5-15 мм, предпочтительно 1-3 мм, более предпочтительно 1-2 мм. 18. Оконечная часть банки по п.17, в которой наклон (Р 3) внешнего кольца панели составляет 2-20. 19. Банка, содержащая корпус и по меньшей мере одну оконечную часть банки по пп.1-18. 20. Банка по п.19, в которой по меньшей мере одна оконечная часть банки представляет собой крышку банки по пп.13-18 или дно банки по пп.4-12. 21. Банка по п.19 или 20, в которой банка содержит крышку банки и в качестве дна банки другую крышку банки. 22. Банка по п.19 или 20, в которой банка содержит крышку банки и дно банки. 23. Банка по пп.19-22, в которой крышка банки или дно банки выполнены как единая деталь с корпусом банки.
