Солнечный радиатор

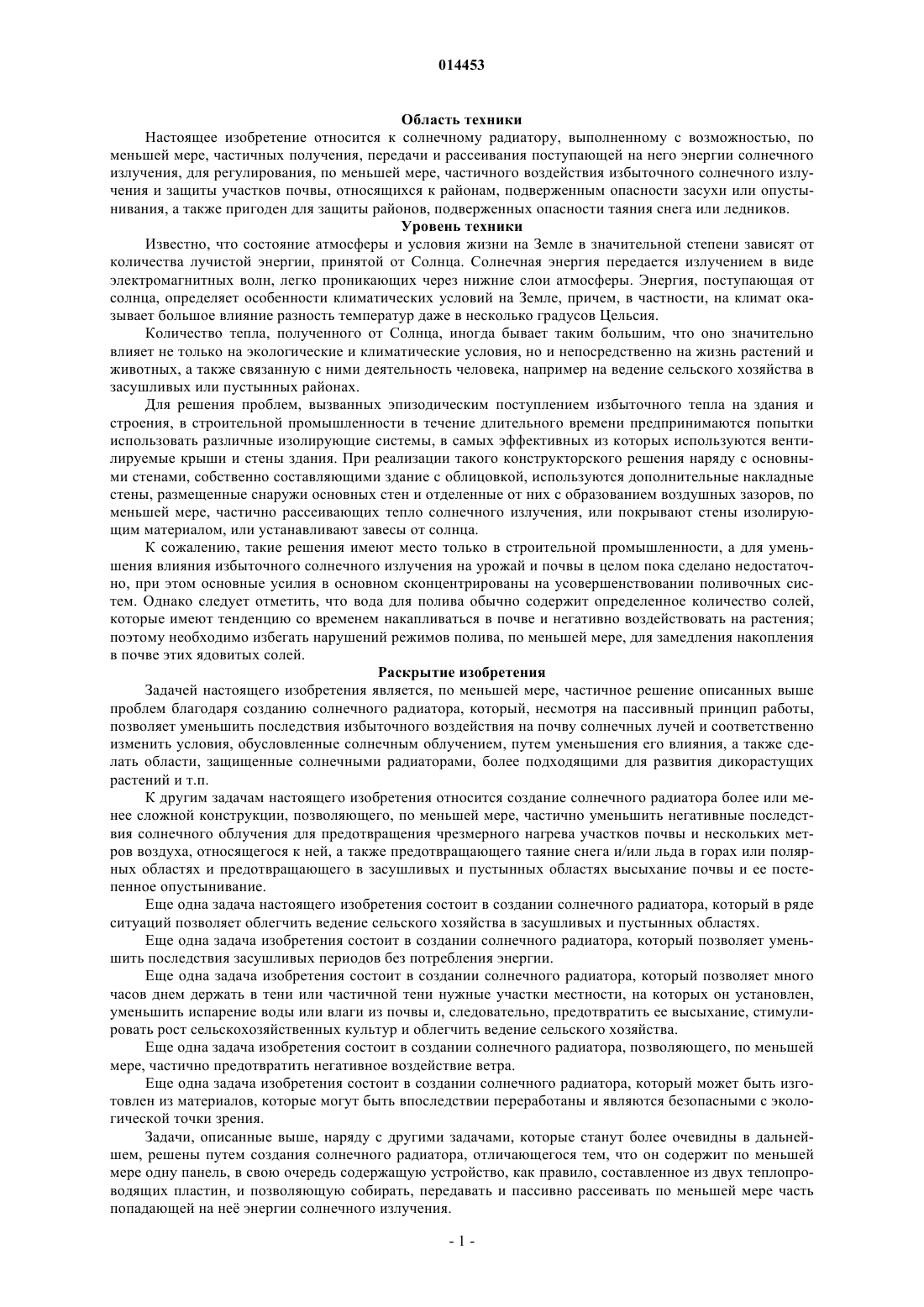

Солнечный радиатор, содержащий по меньшей мере одну панель (2), которая содержит устройство, в свою очередь содержащее одну (30) или две теплопроводящие пластины (31, 32), и выполненный с возможностью образования защитной тени, а также приема, передачи и пассивного рассеивания, по меньшей мере частично, энергии солнечного излучения, поступающей на него,при этом не вызывая загрязнения и без использования другой энергии. Солнечный радиатор разработан для защиты почвы, сельскохозяйственных культур и растительности от чрезмерного солнечного излучения. 014453 Область техники Настоящее изобретение относится к солнечному радиатору, выполненному с возможностью, по меньшей мере, частичных получения, передачи и рассеивания поступающей на него энергии солнечного излучения, для регулирования, по меньшей мере, частичного воздействия избыточного солнечного излучения и защиты участков почвы, относящихся к районам, подверженным опасности засухи или опустынивания, а также пригоден для защиты районов, подверженных опасности таяния снега или ледников. Уровень техники Известно, что состояние атмосферы и условия жизни на Земле в значительной степени зависят от количества лучистой энергии, принятой от Солнца. Солнечная энергия передается излучением в виде электромагнитных волн, легко проникающих через нижние слои атмосферы. Энергия, поступающая от солнца, определяет особенности климатических условий на Земле, причем, в частности, на климат оказывает большое влияние разность температур даже в несколько градусов Цельсия. Количество тепла, полученного от Солнца, иногда бывает таким большим, что оно значительно влияет не только на экологические и климатические условия, но и непосредственно на жизнь растений и животных, а также связанную с ними деятельность человека, например на ведение сельского хозяйства в засушливых или пустынных районах. Для решения проблем, вызванных эпизодическим поступлением избыточного тепла на здания и строения, в строительной промышленности в течение длительного времени предпринимаются попытки использовать различные изолирующие системы, в самых эффективных из которых используются вентилируемые крыши и стены здания. При реализации такого конструкторского решения наряду с основными стенами, собственно составляющими здание с облицовкой, используются дополнительные накладные стены, размещенные снаружи основных стен и отделенные от них с образованием воздушных зазоров, по меньшей мере, частично рассеивающих тепло солнечного излучения, или покрывают стены изолирующим материалом, или устанавливают завесы от солнца. К сожалению, такие решения имеют место только в строительной промышленности, а для уменьшения влияния избыточного солнечного излучения на урожай и почвы в целом пока сделано недостаточно, при этом основные усилия в основном сконцентрированы на усовершенствовании поливочных систем. Однако следует отметить, что вода для полива обычно содержит определенное количество солей,которые имеют тенденцию со временем накапливаться в почве и негативно воздействовать на растения; поэтому необходимо избегать нарушений режимов полива, по меньшей мере, для замедления накопления в почве этих ядовитых солей. Раскрытие изобретения Задачей настоящего изобретения является, по меньшей мере, частичное решение описанных выше проблем благодаря созданию солнечного радиатора, который, несмотря на пассивный принцип работы,позволяет уменьшить последствия избыточного воздействия на почву солнечных лучей и соответственно изменить условия, обусловленные солнечным облучением, путем уменьшения его влияния, а также сделать области, защищенные солнечными радиаторами, более подходящими для развития дикорастущих растений и т.п. К другим задачам настоящего изобретения относится создание солнечного радиатора более или менее сложной конструкции, позволяющего, по меньшей мере, частично уменьшить негативные последствия солнечного облучения для предотвращения чрезмерного нагрева участков почвы и нескольких метров воздуха, относящегося к ней, а также предотвращающего таяние снега и/или льда в горах или полярных областях и предотвращающего в засушливых и пустынных областях высыхание почвы и ее постепенное опустынивание. Еще одна задача настоящего изобретения состоит в создании солнечного радиатора, который в ряде ситуаций позволяет облегчить ведение сельского хозяйства в засушливых и пустынных областях. Еще одна задача изобретения состоит в создании солнечного радиатора,который позволяет уменьшить последствия засушливых периодов без потребления энергии. Еще одна задача изобретения состоит в создании солнечного радиатора, который позволяет много часов днем держать в тени или частичной тени нужные участки местности, на которых он установлен,уменьшить испарение воды или влаги из почвы и, следовательно, предотвратить ее высыхание, стимулировать рост сельскохозяйственных культур и облегчить ведение сельского хозяйства. Еще одна задача изобретения состоит в создании солнечного радиатора, позволяющего, по меньшей мере, частично предотвратить негативное воздействие ветра. Еще одна задача изобретения состоит в создании солнечного радиатора, который может быть изготовлен из материалов, которые могут быть впоследствии переработаны и являются безопасными с экологической точки зрения. Задачи, описанные выше, наряду с другими задачами, которые станут более очевидны в дальнейшем, решены путем создания солнечного радиатора, отличающегося тем, что он содержит по меньшей мере одну панель, в свою очередь содержащую устройство, как правило, составленное из двух теплопроводящих пластин, и позволяющую собирать, передавать и пассивно рассеивать по меньшей мере часть попадающей на не энергии солнечного излучения.-1 014453 Краткое описание чертежей Кроме того, характеристики и преимущества изобретения станут более очевидны из следующего подробного описания некоторых предпочтительных вариантов реализации предлагаемого солнечного радиатора, которыми объем изобретения не ограничен, которые не являются исключительными и которые проиллюстрированы примерами, также не ограничивающими объем изобретения, показанными на сопроводительных чертежах, на которых на фиг. 1 показан перспективный вид панели согласно первому варианту реализации настоящего изобретения; на фиг. 2 - увеличенный фрагмент сечения панели, представленной на фиг. 1; на фиг. 3 - сечение еще одного варианта реализации на основе устройства, показанного на фиг. 2; на фиг. 4 - перспективный вид возможного варианта реализации теплопроводящих пластин; на фиг. 5 - перспективный вид солнечного радиатора в различных вариантах реализации предлагаемого изобретения; на фиг. 6 - схематический вид сверху первого примера реализации солнечного радиатора, на котором панели 2 представлены схематично; на фиг. 7 - вид сверху второго варианта реализации предлагаемого солнечного радиатора; на фиг. 8 - вид сверху третьего варианта реализации предлагаемого солнечного радиатора; на фиг. 9 - вид сверху четвертого варианта реализации предлагаемого солнечного радиатора; на фиг. 10 - вид в перспективе еще одного варианта реализации теплопроводящей пластины согласно изобретению; на фиг. 11 - вид спереди, иллюстрирующий пример использования солнечного радиатора согласно изобретению; на фиг. 12 - вид спереди панели для солнечного радиатора согласно другому варианту реализации изобретения; на фиг. 13 - вид спереди сформированной панели, представленной на фиг. 12; на фиг. 14 - вид сверху панели, показанной на фиг. 1, еще в одном варианте реализации; на фиг. 15 - вид сверху еще одного варианта реализации изобретения, показанного на фиг. 14; на фиг. 16 - вид сверху еще одного варианта реализации изобретения, показанного на фиг. 15; на фиг. 17 - еще один вариант реализации панели, представленной на фиг. 1; на фиг. 18 - панель с устройством с одной теплопроводящей пластиной; на фиг. 19 - увеличенный фрагмент сечения варианта реализации изобретения, представленного на фиг. 18, с одной пластиной; на фиг. 20 - увеличенное сечение варианта реализации изобретения, представленного на фиг. 19; на фиг. 21 - панель, содержащая ткань из теплопроводящего материала; на фиг. 22 - еще один вариант реализации панели, проиллюстрированной на фиг. 21; Подробное описание изобретения Предлагаемый солнечный радиатор 1 содержит по меньшей мере одну панель 2, которая а) создает тень; b) принимает часть энергии, излучаемой солнцем на землю, которую необходимо защитить; с) генерирует восходящие воздушные потоки; d) пассивно рассеивает в атмосферу, по меньшей мере, указанную энергию, не используя дополнительную энергию. Как показано на фиг. 1, основу указанной панели составляет устройство, в котором скреплены две теплопроводящие пластины 31 и 32, размещенные вертикально против друг друга и разделенные по бокам двумя распорками 41 и 42, которые вставлены между пластинами и присоединены к ним боковыми концами для формирования зазора 50, в результате чего указанные распорки оказываются жестко присоединены к несущему каркасу, состоящему, например, как показано на фиг. 1, из обычных двух стоек 81 и 82, которые зафиксированы под прямым углом к земле и которые в результате поддержки указанных пластин в вертикальном положении не только задают расстояние от них до земли, обеспечивающее доступ воздуха в зазор 50, но и фиксируют направление их ориентации относительно траектории видимого ежедневного перемещения солнца или в соответствии с другой более пригодной ориентацией. В частности две пластины 31 и 32, в качестве которых могут быть использованы, например, тонкие металлические пластины или пластины из соответствующих сплавов или других теплопроводящих материалов, подходящих для этой цели, по форме не обязательно являются правильными, но, по существу,взаимно совпадают друг с другом, при этом их размеры и толщина могут варьироваться в тех пределах,которые обеспечивают механическую прочность панели 2, позволяя ей выдерживать, например, нагрузки, обусловленные атмосферными явлениями, например ветром. Фиг. 2 иллюстрирует принцип работы солнечного радиатора на примере устройства в виде панели 2, содержащей две теплопроводящие пластины, стрелки между которыми в зазоре 50 обозначают восходящий воздушный поток. Тень от панели показана справа от пластины 32. На фиг. 2 не показанвосходящий воздушный поток, поднимающийся слева от пластины 31, поскольку он представляет собой вторичный поток и оказывает менее значительное действие, чем поток в зазоре 50. Фиг. 3 иллюстрирует результат работы солнечного радиатора, в котором панель 2 содержит две теплопроводящие пластины 31 и 32 и теплоизолирующую пластину 16, размещенную между ними для-2 014453 уменьшения рассеяния тепловой энергии потока воздуха, который циркулирует в зазоре 51, путем контакта воздуха с внешней стороны панели с пластиной 32. Как показано на фиг. 4, прочность панели 2 может быть увеличена пластинами с усиливающими ребрами 6, которые присоединены по меньшей мере к одному участку края теплопроводящей пластины 30 с целью ее усиления, для чего также может служить сетка 7, присоединенная по меньшей мере к одной секции пластины 30, или комбинация их этих двух усиливающих средств. Механическая прочность панели 2 может быть дополнительно увеличена благодаря использованию теплопроводящей пластины 30 с горизонтально-рифленой поверхностью, как показано на фиг. 10. На фиг. 11 показан вид спереди, иллюстрирующий пример использования солнечного радиатора согласно изобретению. Элемент 150 схематично обозначает оранжерею, элементы 2 обозначают панели солнечного радиатора, элемент 31 обозначает теплопроводящие пластины солнечного радиатора. Семь показанных панелей вместе формируют солнечный радиатор. На фиг. 12 показан вид спереди, иллюстрирующий первый этап еще одного способа формирования панели солнечного радиатора согласно изобретению. В варианте реализации изобретения, показанном на фиг. 12 и 13, панель 2 выполнена в форме длинной конструкции, составленной из стоек, тросов, крюков и других вспомогательных средств, в которой в качестве теплопроводящих пластин 31 и 32 могут быть использованы тонкие пластины из металла или других теплопроводящих материалов, как описано выше, или листы теплопроводящей ткани 121 и 122, которые своими верхними концами присоединены к первой паре подвесных тросов 13, а нижними концами к второй паре подвесных тросов 14, присоединенных к несущему каркасу 15, который может быть сформирован, например, двумя стойками и соответствующими оттяжками, поддерживающими их с натягом. В частности листы ткани 121 и 122, показанные на фиг. 12 и 13, могут быть установлены с использованием крепежных элементов и распорок (на чертежах не показаны) так, что каркас 15 размещен между ними или сбоку от них, так что стойки 15 не закрыты. На фиг. 14, 15 и 16 средства поддержки не показаны. В качестве средств поддержки могут быть использованы сами распорки 41 и 42, высота которых больше высоты теплопроводящих пластин. На фиг. 17 показан вариант реализации изобретения, согласно которому панель 2 сформирована с использованием двух пластин 31 и 32 различной высоты, а доступ воздуха в зазор 50 обеспечен в любом случае, как показано на чертеже. При необходимости более высокая теплопроводящая пластина может быть зафиксирована на земле для поддержки другой пластины с образованием устойчивой конструкции. На фиг. 18 показан вид панели 2 с одной теплопроводящей пластиной 30 и опорными стойками 81 и 82. Фиг. 19 иллюстрирует результат работы солнечного радиатора на примере панели 2 с одной теплопроводящей пластиной 30. Вследствие отсутствия второй теплопроводящей пластины два восходящих воздушных потока, обозначенные на фиг. 19 вертикальными стрелками, фактически одинаковы. На фиг. 19 не показано, к чему приводит контакт двух восходящих воздушных потоков с воздухом, окружающим панель, поскольку это подробно описано на примере фиг. 20. Фиг. 20 иллюстрирует работу солнечного радиатора на примере панели, сформированной из одной теплопроводящей пластины 30 и двух прозрачных пластин 21 и 22. Такое выполнение позволяет концентрировать почти всю тепловую энергию, полученную теплопроводящей пластиной, в двух воздушных потоках, циркулирующих в зазорах 51 и 52, благодаря чему значительно увеличивается эффективность панели 2. На фиг. 21 показана панель 2, содержащая устройство, выполненное из теплопроводящей ткани. Указанная ткань закреплена с боков в отношении несущего каркаса тросами, а также соответствующими вспомогательными средствами, которые на чертежах не показаны. Ткань также может быть прикреплена непосредственно к стойкам 15 с помощью других вспомогательных средств. Теплопроводящая ткань может поддерживаться металлическими пластинами. На фиг. 22 показана панель, отличающаяся от представленной на фиг. 21 тем, что предлагаемое устройство содержит теплопроводящий лист или пластину, который или которая поочередно проходит то с одной, то с другой стороны от стоек 15, поддерживающих панель. Эффективность действия каждой панели 2 может быть увеличена путем ряда усовершенствований,первое из которых включает использование боковых распорок трапециевидной формы, позволяющих придать зазору 50 форму усеченной пирамиды. Поднимающийся воздушный поток, входящий с нижнего конца зазора 50 и сходящийся к верхним концам пластин 31 и 32, обусловливает увеличение давления воздуха на их поверхность, что способствует значительному увеличению теплообмена. Кроме того, в изобретении решается задача регулирования поглощения энергии теплопроводящими пластинами 31 и 32 посредством их покрытия с внешней, внутренней или обеих сторон светопоглощающим слоем, например пленкой или иным покрытием из темной и предпочтительно матовой краски. Кроме того, в изобретении решается задача усовершенствования поглощения энергии предлагаемой панелью благодаря использованию устройства из теплопроводящих пластин и распорок, содержащего вспомогательные средства, такие как горизонтальные и/или вертикальные петли, которые механически соединены с опорными стойками в подходящих осях по центру тяжести, по вертикальным или горизон-3 014453 тальным центрам тяжести или универсальным соединительным устройством для обеспечения изменения ориентации устройства и, следовательно, пластин в зависимости от изменения положения солнца в течение дня. Для дополнительного упрощения ориентации указанного устройства указанные петли и другие вспомогательные средства могут быть снабжены автоматизированными и программируемыми электромеханическими компонентами, которые функционально связаны с указанными средствами ориентации для дистанционного обеспечения указанной ориентации. Защита каждой панели 2 от воздействия естественных электрических факторов может быть обеспечена, например, путем установки громоотвода, катодной защиты или их сочетания или другим решением. Влияние солнечного радиатора 1 на окружающую среду с точки зрения визуального восприятия может быть уменьшено путем покрытия каждой панели 2 камуфляжной краской, аналогичной цветовой гамме окружающей среды, или с экологической точки зрения путем снабжения каждой панели 2 пригодными для повторного использования материалами, такими как деревянные стойки и металлические пластины. Другие варианты реализации панели 2, показанные на фиг. 14, 15 и 16, предполагают формирование теплопроводящих пластин 31 и 32 дугообразной или даже цилиндрической формы. В этом случае каждая панель 2 составлена из двух пластин 31 и 32, которые имеют различный радиус кривизны, соосны и снабжены по бокам двумя распорками 41 и 42, размещенными между пластинами 31 и 32 и присоединенные к ним на боковых краях или в диаметрально противоположных позициях с формированием внутреннего зазора 50, который позволяет проходить воздушному потоку, вызванному солнечным излучением. Опорные средства на чертежах не показаны. Эти варианты реализации изобретения, которые могут быть легко установлены и впоследствии демонтированы, особенно полезны, например, благодаря их форме при защите разграниченных областей, в которых посеяны разные культуры, например молодые растения, в частности в местах, в которых не хватает воды для полива и неудобно использовать другие средства защиты. При необходимости непрозрачную теплопроводящую пластину 30 можно при помощи тросов, соответствующих опор и вспомогательных средств подвесить горизонтально параллельно земле,причем в пластине могут быть сформированы сквозные отверстия, обеспечивающие выход горячего воздуха, который образуется под нею. Предпочтительный вариант реализации солнечного радиатора 1, показанного в общем виде на фиг. 6, 7, 8 и 9, содержит конструкцию из панелей 2, количество которых может быть изменено в зависимости от размеров поверхности, которую необходимо защитить. В солнечном радиаторе панели 2 размещены,по существу, параллельными рядами и так, чтобы теплопроводящие пластины 31 и 32 были размещены на расстоянии от земли, которое может варьироваться от нескольких сантиметров до нескольких метров(здесь термин "варьироваться" не означает перемещение пластин вверх и вниз) так, чтобы оставалось достаточное пространство, обеспечивающее естественную циркуляцию воздуха в зазоре 50. Ряды, образованные панелями 2, которые являются накладными и размещены рядом и образуют, можно сказать,одну составную длинную панель, должны быть расположены на расстоянии друг от друга и ориентированы так, что их лицевые поверхности направлены на восток/запад или имеют другую ориентацию в зависимости от желаемого результата, и могут быть, по существу, прямыми или слегка изогнутыми, как показано на фиг. 7 и 9. В частности, в самые жаркие дневные часы необходимо обеспечить отсутствие взаимного затенения соседних панелей, тогда как в ранние и поздние дневные часы такому затенению можно не придавать значения. Не ограничивая объема изобретения, рассмотрим пример, в котором панели, установленные на экваторе, оснащены двумя теплопроводящими пластинами. В этом случае ряды панелей 2 в предпочтительном варианте реализации изобретения в целом должны быть расположены так, что каждая панель 2 направлена своей теплопроводящей пластиной 31 на восток для максимального прима солнечных лучей утром, а теплопроводящей пластиной 32 на запад для максимального прима солнечных лучей днем, или наоборот. В случае использования панели с одной теплопроводящей пластиной такие панели устанавливаются так, что пластина одной стороной ориентирована на восток, а другой на запад. При этом ориентация панелей 2 зависит от географического положения почвы, которую необходимо защитить, и может изменяться в соответствии с временем года, траекторией ежедневного видимого перемещения солнца или поставленной задачей. Как показано на фиг. 19, лучи солнца попадают на теплопроводящую пластину 30 и нагревают ее; пластина выполнена из металла, или другого теплопроводящего материала, или другого материала, подходящего для этой цели. Пластина должна быть ориентирована так, чтобы ее поверхности максимально воспринимали солнечное излучение утром и днем. Лучи солнца сильно нагревают пластину. Пластина остывает под действием самопроизвольных воздушных потоков, как показано на фиг. 19. Подъем теплых воздушных потоков обусловлен их меньшей относительной плотностью. В результате этого первого этапа формирования панели получены одна тень и два теплых воздушных потока, как показано на фиг. 19. В соответствии с принципом работы предлагаемого изобретения эффективность действия панели с одной пластиной из теплопроводящего материала может быть увеличена путем добавления второй теплопроводящей пластины, как подробно показано на фиг. 1, 2 и 17. Зазор 50 обеспечивает естественную циркуля-4 014453 цию охлаждающего потока, ограниченного этим зазором и содержащего воздух, находившийся возле панели. Вторая пластина обеспечивает циркуляцию воздушного потока в зазоре 50, помогая избежать рассеяния тепловой энергии указанного воздушного потока в остальном воздухе, циркулирующем возле панели. Другая возможность увеличить тепловую эффективность панели заключается в установке двух прозрачных пластин, которые присоединены к теплопроводящей пластине, как показано на фиг. 20, и изготовлены из наиболее подходящего материала. В этом случае воздушные потоки, образованные в зазорах 51 и 52, как показано на фиг. 20, не рассеивают тепловую энергию в воздух, который окружает панель. Таким образом, на выходе обоих зазоров 51 и 52 из панели, как показано на фиг. 20, могут быть получены два потока воздуха, который теплее воздуха у краев панели без прозрачных пластин. Другие решения по увеличению эффективности действия панелей описаны выше. Все такие панели создают теплый воздух. Все потоки теплого воздуха спонтанно удаляются от земли и уносят вверх энергию тепла,накопленную при контакте с пластинами указанной панели. Все теплые воздушные потоки отводят, по меньшей мере частично, избыток тепловой энергии и рассредоточивают ее в более высоких слоях атмосферы. В панелях с одним или двумя зазорами пластины установлены на подходящем расстоянии от земли для обеспечения поступления воздуха снизу указанных зазоров. Теплопроводящие пластины и любые вспомогательные средства могут быть установлены выше одного метра от земли в зависимости от необходимых результатов. Поскольку панель 2 защищает землю от прямого воздействия солнца, создавая теневые зоны, восходящие потоки теплого воздуха, кроме того, вызывают перемещение прохладного воздуха из этих смежных теневых зон, рассеяние в атмосфере тепла, накопленного теплопроводящими пластинами, в результате чего происходит отвод тепла от земли. В любом случае солнечный радиатор 1 не накапливает энергию, остывает ночью произвольным образом, не загрязняет среду и не требует дополнительной энергии для своей работы. Конкретные примеры применения настоящего изобретения, реализованного для уменьшения воздействия солнечного излучения, которое иногда может быть очень интенсивным, включают установку солнечного радиатора 1 на крышах оранжерей 150, как показано на фиг. 11, на заснеженных полях или покрытых льдом поверхностях для предотвращения или задержки их таяния. Если отсутствует необходимость в использовании солнечного радиатора 1 или результаты его использования чрезмерны, солнечный радиатор в любое время может быть полностью демонтирован или накрыт листами или другим светоотражающим материалом, чтобы нейтрализовать его действие. Если пластины 31, 32 панелей 2 сформированы из листов или другого гибкого материала, они могут быть просто свернуты. Действие солнечного радиатора может быть нейтрализовано и другими пригодными для этой цели средствами. Практически подтверждено, что солнечный радиатор согласно изобретению полностью решает поставленные задачи, поскольку он, хотя и является простым и относительно дешевым, обеспечивает возможность уменьшения последствий воздействия чрезмерного солнечного облучения почв и возможность изменения климатических условий, уменьшения температуры защищенного участка земли и первых метров воздушного слоя, примыкающего к нему, соответственно уменьшения таяния снега и льда в горах или полярных областях и в некоторых случаях обеспечения поступления влаги, особенно ночью, вследствие конденсации воздушной влаги, например, в засушливых и пустынных областях. Кроме того, предлагаемый солнечный радиатор позволяет уменьшить в местах своей установки последствия периодов засухи, не потребляя энергии, и держать в тени или частичной тени в течение многих часов важные участки почвы, что приводит к уменьшению испарения воды, уменьшению опасности обезвоживания растений или уменьшению испарения влаги из почвы и, следовательно, предотвращению ее высыхания. Описанный солнечный радиатор может быть реализован в виде многочисленных модификаций и разновидностей, выполненных в рамках формулы изобретения; все детали солнечного радиатора могут быть заменены другими технически эквивалентными элементами. Практически, используемые материалы, если они подходят для конкретных целей, а также возможные формы и размеры могут быть любыми согласно требованиям и уровню техники. Следует считать, что все сведения, раскрытые в итальянских патентных заявкахVI 2005A000269 иVI 2005A000293, по которым заявлен приоритет настоящей заявки, включены в нее. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Солнечный радиатор, специально разработанный для защиты и стимулирования роста растений,произрастающих на засушливых и пустынных землях, выращивания новой растительности на засушливых и пустынных землях для уменьшения содержания углекислого газа в атмосфере, уменьшения потребности в воде для полива, создания защитной тени для растений, сельскохозяйственных культур и почвы, снега и ледников; а также для приема, передачи и пассивного рассеивания по меньшей мере части энергии действующего на них солнечного излучения;-5 014453 отличающийся тем, что он содержит по меньшей мере одну панель (2), которая содержит по меньшей мере одну пару опорных стоек (81, 82) и устройство, составленное из двух теплопроводящих пластин (31, 32), которые могут отличаться друг от друга по форме и которые установлены, по существу,вертикально, обращены друг к другу и разделены по меньшей мере одной парой боковых распорок (41,42), размещенных между указанными теплопроводящими пластинами и присоединенных к ним своими боковыми концами, так что между указанными двумя теплопроводящими пластинами сформирован зазор (50), через который проходит естественный поток охлаждающего воздуха, причем указанный солнечный радиатор (1) выполнен с возможностью оказания большого влияния на климатические условия той зоны, в которой он установлен. 2. Солнечный радиатор по п.1, отличающийся тем, что он содержит по меньшей мере одну панель(2), содержащую несущий каркас, выполненный из стоек (81, 82), и устройство, составленное из теплопроводящей пластины (30), присоединенной к указанному несущему каркасу. 3. Солнечный радиатор по п.1, отличающийся тем, что указанные теплопроводящие пластины (31,32) имеют различную высоту, при этом более высокая служит в качестве опоры, зафиксированной на земле для обеспечения поддержки панели (2) и обеспечения доступа воздуха в зазор (50). 4. Солнечный радиатор по п.1, отличающийся тем, что указанные боковые распорки (41, 42) выполнены, по существу, трапециевидными и придают зазору (50) форму, по существу, усеченной пирамиды. 5. Солнечный радиатор по п.2, отличающийся тем, что панель (2) содержит по меньшей мере одну прозрачную пластину, форма которой, по существу, совпадает с формой указанной теплопроводящей пластины и которая обращена к ней и размещена от нее на расстоянии, заданном по меньшей мере одной парой боковых распорок (41, 42), размещенных между прозрачной пластиной (30) и теплопроводящей пластиной и присоединенных к ним своими боковыми концами для формирования зазора (50) между прозрачной пластиной (21) и теплопроводящей пластиной (30). 6. Солнечный радиатор по п.1, отличающийся тем, что панель (2) содержит теплоизолирующую пластину (16), форма которой, по существу, совпадает с формой указанных теплопроводящих пластин(31, 32) и которая размещена между ними с образованием двух зазоров (51, 52), равных по ширине. 7. Солнечный радиатор по п.1 или 2, отличающийся тем, что панель (2) имеет камуфляжную окраску под окружающую среду для уменьшения визуального воздействия. 8. Солнечный радиатор по п.1 или 2, отличающийся тем, что панель (2) содержит защиту от воздействия электрических явлений природы. 9. Солнечный радиатор по п.1 или 2, отличающийся тем, что панель (2) содержит конструкцию из стоек (15), тросов и вспомогательных средств, которая поддерживает по меньшей мере один теплопроводящий элемент в вертикальном положении. 10. Солнечный радиатор по п.1 или 2, отличающийся тем, что в нем использованы устройства, содержащие материалы, отличные от материала, из которого изготовлены теплопроводящие пластины. 11. Солнечный радиатор по п.1 или 2, отличающийся тем, что он содержит вспомогательные средства скручивания пластин или тканей, обладающих возможностью скручивания. 12. Солнечный радиатор по п.1 или 2, отличающийся тем, что он содержит по меньшей мере одну теплопроводящую пластину, оснащенную по меньшей мере одними средствами механического усиления по меньшей мере одного участка этой пластины для обеспечения механической прочности панели. 13. Солнечный радиатор по п.1, отличающийся тем, что теплопроводящие пластины содержат светопоглощающий слой, который наложен по меньшей мере на один их участок для увеличения производительности панели (2). 14. Солнечный радиатор по п.1, отличающийся тем, что теплопроводящие пластины (31, 32) изогнуты и придают указанной панели изогнутую форму. 15. Солнечный радиатор по п.14, отличающийся тем, что теплопроводящие пластины выполнены,по существу, цилиндрическими и размещены соосно по отношению друг к другу при помощи распорок,действующих как опоры и обеспечивающих свободную циркуляцию воздуха, который входит снизу в зазор панели. 16. Солнечный радиатор по п.1 или 2, отличающийся тем, что он содержит панели (2), установленные наиболее подходящим образом.
