Солнечный коллектор для нагрева воздуха, используемого для вентиляции

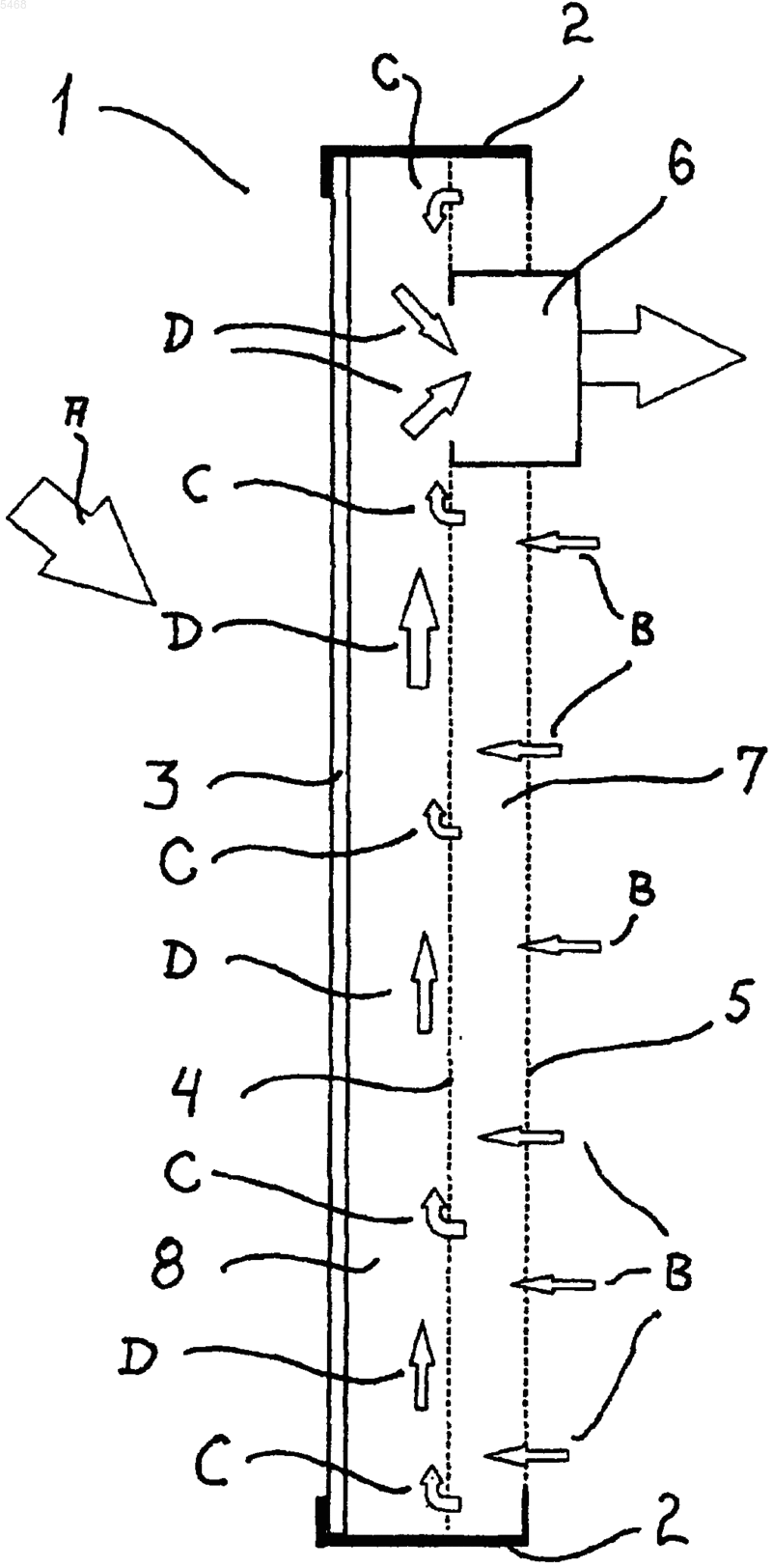

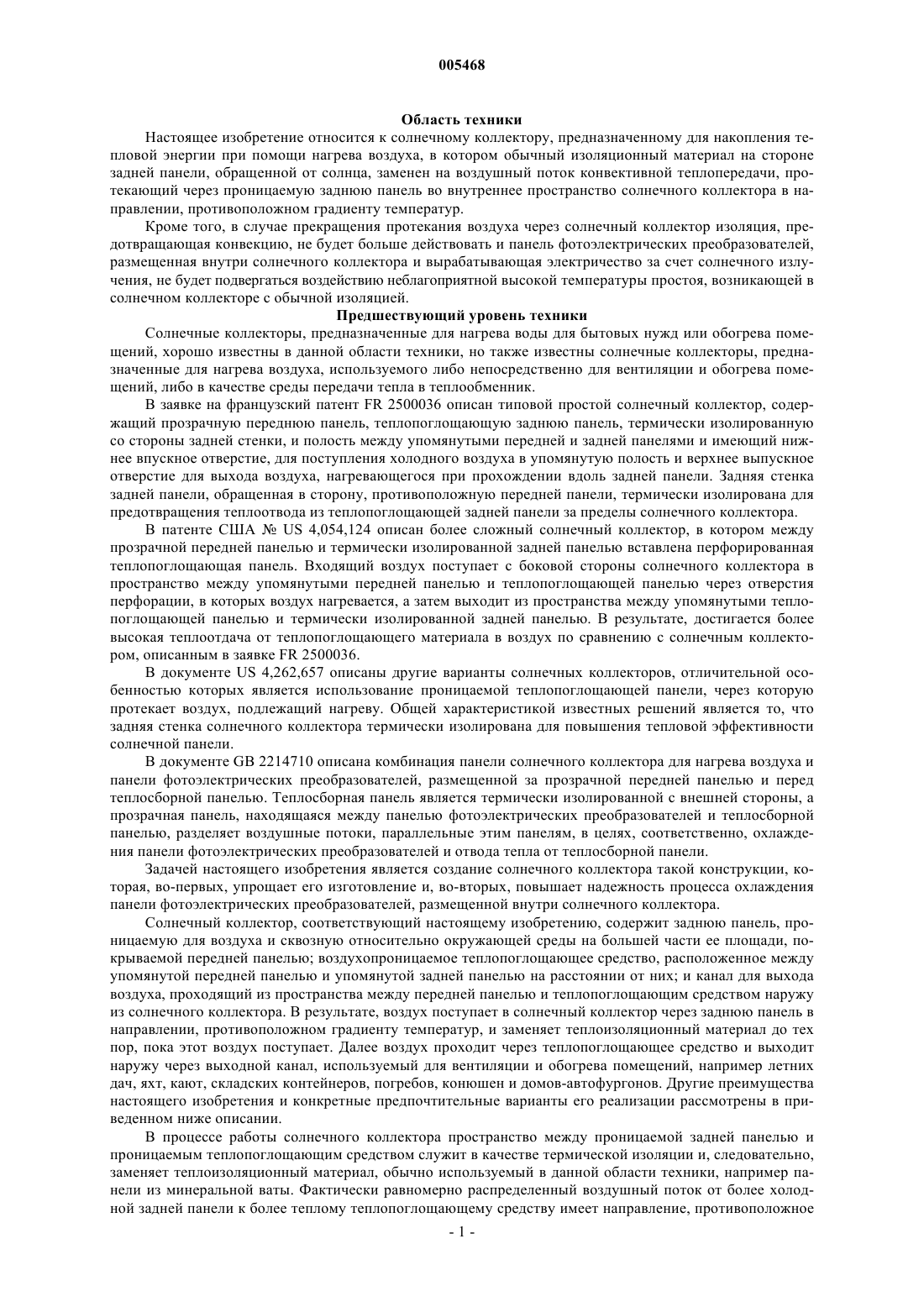

005468 Область техники Настоящее изобретение относится к солнечному коллектору, предназначенному для накопления тепловой энергии при помощи нагрева воздуха, в котором обычный изоляционный материал на стороне задней панели, обращенной от солнца, заменен на воздушный поток конвективной теплопередачи, протекающий через проницаемую заднюю панель во внутреннее пространство солнечного коллектора в направлении, противоположном градиенту температур. Кроме того, в случае прекращения протекания воздуха через солнечный коллектор изоляция, предотвращающая конвекцию, не будет больше действовать и панель фотоэлектрических преобразователей,размещенная внутри солнечного коллектора и вырабатывающая электричество за счет солнечного излучения, не будет подвергаться воздействию неблагоприятной высокой температуры простоя, возникающей в солнечном коллекторе с обычной изоляцией. Предшествующий уровень техники Солнечные коллекторы, предназначенные для нагрева воды для бытовых нужд или обогрева помещений, хорошо известны в данной области техники, но также известны солнечные коллекторы, предназначенные для нагрева воздуха, используемого либо непосредственно для вентиляции и обогрева помещений, либо в качестве среды передачи тепла в теплообменник. В заявке на французский патент FR 2500036 описан типовой простой солнечный коллектор, содержащий прозрачную переднюю панель, теплопоглощающую заднюю панель, термически изолированную со стороны задней стенки, и полость между упомянутыми передней и задней панелями и имеющий нижнее впускное отверстие, для поступления холодного воздуха в упомянутую полость и верхнее выпускное отверстие для выхода воздуха, нагревающегося при прохождении вдоль задней панели. Задняя стенка задней панели, обращенная в сторону, противоположную передней панели, термически изолирована для предотвращения теплоотвода из теплопоглощающей задней панели за пределы солнечного коллектора. В патенте СШАUS 4,054,124 описан более сложный солнечный коллектор, в котором между прозрачной передней панелью и термически изолированной задней панелью вставлена перфорированная теплопоглощающая панель. Входящий воздух поступает с боковой стороны солнечного коллектора в пространство между упомянутыми передней панелью и теплопоглощающей панелью через отверстия перфорации, в которых воздух нагревается, а затем выходит из пространства между упомянутыми теплопоглощающей панелью и термически изолированной задней панелью. В результате, достигается более высокая теплоотдача от теплопоглощающего материала в воздух по сравнению с солнечным коллектором, описанным в заявке FR 2500036. В документе US 4,262,657 описаны другие варианты солнечных коллекторов, отличительной особенностью которых является использование проницаемой теплопоглощающей панели, через которую протекает воздух, подлежащий нагреву. Общей характеристикой известных решений является то, что задняя стенка солнечного коллектора термически изолирована для повышения тепловой эффективности солнечной панели. В документе GB 2214710 описана комбинация панели солнечного коллектора для нагрева воздуха и панели фотоэлектрических преобразователей, размещенной за прозрачной передней панелью и перед теплосборной панелью. Теплосборная панель является термически изолированной с внешней стороны, а прозрачная панель, находящаяся между панелью фотоэлектрических преобразователей и теплосборной панелью, разделяет воздушные потоки, параллельные этим панелям, в целях, соответственно, охлаждения панели фотоэлектрических преобразователей и отвода тепла от теплосборной панели. Задачей настоящего изобретения является создание солнечного коллектора такой конструкции, которая, во-первых, упрощает его изготовление и, во-вторых, повышает надежность процесса охлаждения панели фотоэлектрических преобразователей, размещенной внутри солнечного коллектора. Солнечный коллектор, соответствующий настоящему изобретению, содержит заднюю панель, проницаемую для воздуха и сквозную относительно окружающей среды на большей части ее площади, покрываемой передней панелью; воздухопроницаемое теплопоглощающее средство, расположенное между упомянутой передней панелью и упомянутой задней панелью на расстоянии от них; и канал для выхода воздуха, проходящий из пространства между передней панелью и теплопоглощающим средством наружу из солнечного коллектора. В результате, воздух поступает в солнечный коллектор через заднюю панель в направлении, противоположном градиенту температур, и заменяет теплоизоляционный материал до тех пор, пока этот воздух поступает. Далее воздух проходит через теплопоглощающее средство и выходит наружу через выходной канал, используемый для вентиляции и обогрева помещений, например летних дач, яхт, кают, складских контейнеров, погребов, конюшен и домов-автофургонов. Другие преимущества настоящего изобретения и конкретные предпочтительные варианты его реализации рассмотрены в приведенном ниже описании. В процессе работы солнечного коллектора пространство между проницаемой задней панелью и проницаемым теплопоглощающим средством служит в качестве термической изоляции и, следовательно,заменяет теплоизоляционный материал, обычно используемый в данной области техники, например панели из минеральной ваты. Фактически равномерно распределенный воздушный поток от более холодной задней панели к более теплому теплопоглощающему средству имеет направление, противоположное-1 005468 градиенту температур, и предотвращает потерю тепла за счет конвекции из теплопоглощающего средства. Потеря тепла, обусловленная излучением в инфракрасном спектре от теплопоглощающего средства,эффективно снижается задней панелью, которая отражает часть излучения обратно в направлении теплопоглощающего средства и поглощает оставшуюся часть излучения в виде тепловой энергии, которая возвращается в солнечный коллектор холодным воздухом, поступающим через проницаемую заднюю панель из окружающей среды. Перепад давлений воздушного потока в задней панели способствует равномерности распределения воздушного потока по площади, занимаемой солнечным коллектором. Это создает преимущество, состоящее в том, что скорости воздушного потока, в основном, являются низкими в большей части солнечного коллектора, с возможным исключением зоны, близкой к выходному каналу, даже для солнечных коллекторов, имеющих большую площадь, или нескольких солнечных коллекторов, соединенных друг с другом, в противоположность традиционным солнечным коллекторам, имеющим один общий канал для входа воздуха и, в общем случае, высокую скорость потока воздуха. Низкие скорости означают низкие потери давления и низкий уровень шума, а низкая скорость воздуха в месте впуска воздуха в солнечный коллектор, то есть на обратной стороне задней панели, создает дополнительный положительный эффект,заключающийся в том, что с воздушным потоком в солнечный коллектор переносятся только небольшие частицы пыли, в то время как более крупные и тяжелые частицы менее подвержены ускорению под действием низкой скорости воздуха. Следовательно, также достигается эффект очистки воздуха, используемого для вентиляции, который выходит из солнечного коллектора, и уровень фильтрации этого воздуха может быть снижен или фильтрация может стать излишней. Солнечный коллектор, и в частности проницаемые элементы и возможные фильтры, будут в меньшей степени подвергаться воздействию пыли, что снижает потребность в обслуживании и очистке солнечного коллектора. Дополнительным преимуществом конструкции солнечного коллектора, соответствующего настоящему изобретению, является то, что она удобна для размещения внутри панели фотоэлектрических преобразователей, так как эта конструкция снижает риск чрезмерного нагрева панели фотоэлектрических преобразователей в случае прекращения протекания воздуха через солнечный коллектор. Когда протекание воздуха от задней панели к теплопоглощающему средству прекращается, теплоизолирующее действие воздушного потока также прекращается, и тепло в этом случае может распространяться от теплопоглощающего средства наружу через заднюю панель за счет естественной конвекции, а также теплового излучения, и можно избежать чрезмерного нагрева с температурами простоя более 120 С, имеющего место в случае солнечных коллекторов, использующих традиционные теплоизоляционные материалы. Раскрытие изобретения Таким образом, настоящее изобретение относится к солнечному коллектору, содержащему, по меньшей мере, одну прозрачную или полупрозрачную переднюю панель, например панель из одинарного или двойного стекла или панель из прозрачного пластика; заднюю панель; воздухопроницаемое теплопоглощающее средство, расположенное между упомянутой передней панелью и упомянутой задней панелью на расстоянии от них; и канал для выхода воздуха, проходящий наружу из солнечного коллектора, причем новизна солнечного коллектора по сравнению с существующим уровнем техники состоит в том, что задняя панель является проницаемой для воздуха и сквозной относительно окружающей среды на большей части, предпочтительно, по меньшей мере, 75% ее площади, покрываемой упомянутой передней панелью, и упомянутый канал для выхода воздуха выходит из пространства, образованного упомянутыми передней панелью и теплопоглощающим средством. Предпочтительно, чтобы проницаемость теплопоглощающего средства и задней панели являлась фактически равномерной и находилась на таком уровне, который делает возможным возникновение в результате конвекции воздушного потока через солнечный коллектор благодаря солнечному излучению,падающему на переднюю панель. Фактически равномерная проницаемость для воздуха может быть достигнута, например, при использовании листового материала с равномерно распределенной перфорацией либо тканого или нетканого волокна. В предпочтительном варианте осуществления настоящего изобретения передняя панель, теплопоглощающее средствои задняя панель установлены практически параллельно. Расстояние между передней панелью и теплопоглощающим средством предпочтительно составляет от 2 до 15 см, являясь наибольшим при установке между ними панели фотоэлектрических преобразователей, более предпочтительно составляет от 3 до 10 см и наиболее предпочтительно от 4 до 7 см. Расстояние между теплопоглощающим средством и задней панелью предпочтительно составляет от 0,5 до 5 см и более предпочтительно от 1 до 3 см. Целесообразно уменьшать потерю тепла из теплопоглощающего средства, обусловленную излучением в окружающую среду через переднюю панель. На внутренней стороне, обращенной к теплопоглощающему средству, передняя панель может иметь слой покрытия, которое усиливает отражение излучения в инфракрасном диапазоне, в частности с длинами волн в диапазоне 5-25 мкм, при этом большая часть тепловой энергии излучается теплопоглощающим средством, а большая часть энергии солнечного излучения имеет меньшие длины волн.-2 005468 Другим решением является изготовление передней панели из пластика, который в гораздо меньшей степени пропускает длинноволновое инфракрасное излучение от теплопоглощающего средства, чем солнечное излучение с меньшей длиной волны. В ином случае, или дополнительно, для снижения потери тепла из теплопоглощающего средства за счет инфракрасного излучения через переднюю панель может использоваться уловитель теплового излучения. Такие уловители и другие средства ограничения потери тепла из-за обратного его излучения через переднюю панель рассмотрены и описаны, например, в документе US 4,262,657. Теплопоглощающее средство может, например, представлять собой пористый, темного или черного цвета волокнистый лист, например, из фетра, либо фильтр из ткани, в частности из набивной ткани, либо перфорированный листовой материал. Теплопоглощающее средство может, в частности, быть изготовлено из листового материала, имеющего отверстия обычного диаметра или гидравлического диаметра для прохождения через него воздуха, размер которых лежит в диапазоне от 0,7 до 3 мм, расположенных на расстоянии 8-20 мм друг от друга. Теплопоглощающее средство может предпочтительно представлять собой перфорированную металлическую пластину, предпочтительно изготовленную из алюминия (но также могут использоваться стальные пластины) толщиной 0,4-4 мм, предпочтительно 0,7-3 мм. Сторона теплопоглощающего средства, обращенная к передней панели, имеет предпочтительно темный или черный цвет и является матовой, в результате чего коэффициент поглощениясолнечного спектра излучения, то есть поглощающая способность s является высокой и составляет предпочтительно от 0,65 до 1 и более предпочтительно от 0,8 до 1. Также предпочтительно, чтобы сторона теплопоглощающего средства, обращенная к задней панели, имела аналогичные свойства для поглощения как можно большего количества теплового излучения (испускаемого, главным образом, в результате отражения) от задней панели. Подобным же образом задняя панель может быть изготовлена из листового материала, имеющего отверстия диаметром от 0,7 до 3 мм, расположенные на расстоянии 8-20 мм друг от друга. Проницаемость задней панели должна быть практически одинаковой по всей ее площади, чтобы способствовать равномерному распределению воздушного потока. Задняя панель может предпочтительно представлять собой перфорированную металлическую пластину, предпочтительно изготовленную из алюминия, например, толщиной от 0,4 до 4 мм, предпочтительно от 0,7 до 3 мм, но в качестве альтернативы могут использоваться также и другие материалы, такие как сталь, различные пластики и фанера. Сторона задней панели, обращенная к теплопоглощающему средству, выполнена предпочтительно белого или светлого цвета и имеет отражающую поверхность, в результате чего ее коэффициент отраженияинфракрасного излучения составляет от 0,65 до 1, предпочтительно от 0,8 до 1. Инфракрасное излучение от теплопоглощающего средства, в частности, имеет длину волны от 5 до 25 мкм, при этом теплопоглощающим средством излучается большая часть тепловой энергии. Приведенный выше коэффициент отражения задается, главным образом, для данного диапазона длин волн. Процесс производства солнечного коллектора, соответствующего настоящему изобретению, упрощается, если для теплопоглощающего средства и задней панели используются одинаковые пластины,например перфорированные алюминиевые пластины с одинаковой перфорацией, как рассмотрено выше. Однако предпочтительно, чтобы свойства поверхности этих двух пластин отличались согласно приведенным выше особенностям. Вместо применения для теплопоглощающего средства металлической пластины предпочтительно использовать волокнистый лист, в частности фильтр из фетра, который должен быть темного или черного цвета, чтобы поглощать как можно больше солнечного излучения. Могут также использоваться и другие типы волокнистых листов, например тканый или нетканый материал либо набивной материал. При использовании волокнистого листа может быть получена более низкая масса теплопоглощающего средства по сравнению с другими материалами, кроме того, немаловажную роль для предотвращения отвода тепла из пространства между теплопоглощающим средством и передней панелью через заднюю панель играет изолирующий эффект. В предпочтительном варианте осуществления настоящего изобретения солнечный коллектор содержит одну или более панелей фотоэлектрических преобразователей, установленных между передней панелью и теплопоглощающим средством. В более предпочтительном варианте осуществления настоящего изобретения одна или более панелей фотоэлектрических преобразователей могут снабжать энергией средства привода вентилятора, установленного для принудительного отвода воздуха через канал для выхода воздуха. Настоящее изобретение, кроме того, относится к системе вентиляции, содержащей множество солнечных коллекторов, соответствующих приведенному выше описанию, где каналы для выхода воздуха упомянутых солнечных коллекторов соединены в общий вентиляционный канал с установленным в нем вентилятором для принудительного отвода воздуха из упомянутых солнечных коллекторов наружу через общий вентиляционный канал.-3 005468 Краткое описание чертежей В дальнейшем изобретение поясняется описанием вариантов его осуществления со ссылками на фигуры сопровождающих чертежей, в числе которых фиг. 1 изображает продольное сечение солнечного коллектора, соответствующего первому варианту осуществления настоящего изобретения; фиг. 2 - продольное сечение солнечного коллектора, соответствующего второму варианту осуществления настоящего изобретения, при этом в солнечном коллекторе установлены панель фотоэлектрических преобразователей и вентилятор; фиг. 3 - узел, содержащий множество солнечных коллекторов, соответствующих первому варианту осуществления настоящего изобретения, соединенных вместе и имеющих общий выходной канал; фиг. 4 - систему вентиляции, содержащую множество узлов коллекторов, показанных на фиг. 3, в которой выходные каналы соединены с общим вентиляционным каналом с установленным в нем вентилятором; и на фиг. 5 более подробно изображен узел соединения двух солнечных коллекторов, показанный на фиг. 3. Подробное описание вариантов осуществления настоящего изобретения На фиг. 1 показано продольное сечение солнечного коллектора 1, соответствующего первому варианту осуществления настоящего изобретения, в котором с помощью алюминиевого профиля 2 закреплены прозрачная передняя панель 3, изготовленная из 10-мм пластины из поликарбоната, имеющей удлиненные углубления для снижения ее веса и улучшения тепловой изоляции; теплопоглощающее средство 4, представляющее собой фильтр из черного фетра; и задняя панель 5, изготовленная из алюминиевого листа с аналогичной перфорацией, сторона которого, обращенная к теплопоглощающему средству 4,оставлена неокрашенной. В альтернативном варианте теплопоглощающее средство 4 изготовлено из перфорированного алюминиевого листа толщиной 0,7 мм, который с обеих сторон окрашен в черный цвет или анодирован. Как показано, солнечный коллектор 1 устанавливается предпочтительно вертикально, при этом солнечное излучение падает в направлении, показанном стрелкой А. В верхней части коллектора 1 размещен выходной канал 6, образующий проход для нагретого воздуха для его поступления из коллектора 1 в место его использования, например для вентиляции и обогрева комнат. Солнечное излучение, направленное по стрелке А, проходит через переднюю панель 3 и достигает теплопоглощающего средства 4, в котором поглощается более 80% энергии солнечного излучения, а оставшаяся часть отражается наружу через переднюю панель 3. Поглощенная энергия вызывает повышение температуры теплопоглощающего средства 4 до, например, 40-90 С. Это заставляет теплопоглощающее средство 4 излучать тепло в виде инфракрасного излучения, в основном в диапазоне 5-25 мкм. Неокрашенная поверхность задней панели 5 отражает приблизительно 70-75% излучения обратно на теплопоглощающее средство 4, при этом оставшаяся часть поглощается задней панелью 5. При обратном излучении тепла через переднюю панель 3 возникает всего лишь незначительная потеря тепла, так как тип используемого пластика в большой степени не прозрачен для длинноволнового излучения от теплопоглощающего средства 4. Воздух из окружающей среды, как показано стрелками В, засасывается через перфорированную заднюю панель 5, которая охлаждается, в результате чего поглощенное тепловое излучение от теплопоглощающего средства 4 подается обратно в солнечный коллектор 1. Воздушный поток проходит через пространство 7 шириной приблизительно 2 см между задней панелью 5 и теплопоглощающим средством 4 в направлении, противоположном градиенту температур, и этим эффективно предотвращает конвективный теплоотвод наружу через заднюю панель. Затем воздушный поток проходит в направлении стрелок С через теплопоглощающее средство 4, где воздух нагревается и в пространстве 8 шириной приблизительно 5 см между теплопоглощающим средством 4 и передней панелью 3 движется, главным образом,вверх, как показано стрелками D, в направлении выходного канала 6, размещенного в верхней части,предпочтительно поблизости или на верхнем торце солнечного коллектора 1, и выходит наружу, как показано стрелкой Е. Нагретый воздух будет двигаться вверх в пространстве 8 благодаря возникающей подъемной силе, таким образом, протекание воздуха через солнечный коллектор 1, показанный на фиг. 1,происходит за счет естественной конвекции. На фиг. 2 изображено продольное сечение солнечного коллектора 1, соответствующего второму варианту осуществления настоящего изобретения, в котором в пространстве 8 между передней панелью 3и теплопоглощающим средством 4 установлена панель 9 фотоэлектрических преобразователей на расстоянии 10 от теплопоглощающего средства 4, что обеспечивает прохождение потока воздуха вдоль обратной стороны этой панели 9. Энергия, вырабатываемая панелью 9 фотоэлектрических преобразователей,питает двигатель вентилятора 11, снабженного крыльчаткой и установленного в выходном канале 6, в результате чего в данном варианте воздушным потоком управляет комбинация подъемной силы и вентилятора 11. Однако подъемная сила играет лишь незначительную роль по сравнению с воздействием вентилятора 11 и для работы солнечного коллектора 1, соответствующего второму варианту осуществления настоящего изобретения, не требуется. Вентилятора 11 достаточно для управления воздушным потоком,-4 005468 и выходной канал 6 может быть размещен в любой части солнечного коллектора, а не только в верхней его части, как требуется в случае первого варианта осуществления настоящего изобретения. Воздушный поток, показанный стрелками D, охлаждает панель 9 фотоэлектрических преобразователей и предотвращает их чрезмерный нагрев, и по сравнению с вариантом, показанным на фиг. 1, величина воздушного потока возрастает, так же как и термический КПД солнечного коллектора 1. В случае, если движение воздуха прекращается или величина потока снижается, например, из-за отказа вентилятора 11, загрязнения перфорации на задней панели 5 или засорения вентиляционного канала (не показан), расположенного ниже выходного канала 6 по направлению потока, предотвращается чрезмерный и, возможно, неблагоприятный или уменьшающий срок эксплуатации нагрев панели 9 фотоэлектрических преобразователей, так как изолирующий эффект пространства между задней панелью 5 и теплопоглощающим средством 4 будет уменьшаться или исчезать и, соответственно, будет возрастать потеря тепла через заднюю панель 5. Солнечные коллекторы 1, соответствующие первому и второму вариантам осуществления настоящего изобретения, могут, в случае их использования для работы в средах, сильно загрязненных частицами, содержать листовой фильтр, установленный на внешней поверхности задней панели 5 с возможностью демонтажа, в результате чего некоторая часть частиц, содержащихся во входящем воздушном потоке, движущемся в направлении стрелки В, могут улавливаться до их попадания внутрь солнечного коллектора 1. Съемный листовой фильтр может регулярно заменяться либо может сниматься для очистки и повторно устанавливаться на солнечный коллектор. Солнечные коллекторы 1, соответствующие данным двум вариантам, могут занимать больше площади, как в качестве примера показано на фиг. 3, на которой изображен узел 12, содержащий множество солнечных коллекторов 1, 1' и 1", соответствующих первому варианту осуществления настоящего изобретения, соединенных вместе и имеющих общий выходной канал 6. Скорость воздуха, в общем случае,будет ниже по сравнению с известными типами солнечных коллекторов, предназначенных для нагрева воздуха, у которых впуск размещен снизу, так как входящий поток воздуха распределяется по большой площади, и более высокие скорости воздуха, обуславливающие потери и шум, будут возникать только вблизи выходного канала 6. На фиг. 4 изображена система вентиляции, содержащая множество узлов 12, показанных на фиг. 3,в этой системе выходные каналы 6 схематично показанных узлов 12 соединены с общим вентиляционным каналом 13, в котором установлен вентилятор 14 для создания общего вентиляционного воздушного потока, показанного стрелкой F. Вентилятор 14 могут приводить в действие одна или более панелей 9 фотоэлектрических преобразователей, установленных в одном или более солнечных коллекторов 1. На фиг. 5 подробно показан узел соединения двух солнечных коллекторов 1, показанных на фиг. 3,где передние панели 3, 3', теплопоглощающие средства 4, 4' и задние панели 5, 5' двух солнечных коллекторов 1 закреплены в открытом алюминиевом профиле 16, что позволяет потоку нагретого воздуха проходить из одной панели 1' в следующую панель 1, как показано стрелкой G. Для обеспечения нужного значения ширины пространства 7 между задней панелью 5 и теплопоглощающим средством 4 установлен промежуточный элемент 17. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Солнечный коллектор (1), содержащий по меньшей мере одну прозрачную или полупрозрачную переднюю панель (3), заднюю панель (5), воздухопроницаемое теплопоглощающее средство (4), расположенное между передней панелью (3) и задней панелью (5) на расстоянии от них, и канал (6 ) для выхода воздуха, проходящий наружу из солнечного коллектора (1), отличающийся тем, что задняя панель (5) является проницаемой для воздуха на большей части ее площади, покрываемой передней панелью (3), а канал (6) для выхода воздуха проходит из пространства (8), образованного передней панелью (3) и теплопоглощающим средством (4). 2. Солнечный коллектор по п.1, в котором между передней панелью (3) и теплопоглощающим средством (4) установлены одна или более панелей (9) фотоэлектрических преобразователей. 3. Солнечный коллектор по п.2, в котором для принудительного отвода воздуха через канал (6) для выхода воздуха установлен вентилятор (11), приводимый в действие при помощи средств привода, питаемых энергией от одной или более панелей (9) фотоэлектрических преобразователей. 4. Солнечный коллектор по любому из пп.1-3, в котором задняя панель (5) изготовлена из листового материала и имеет отверстия диаметром от 0,7 до 3 мм, расположенные на расстоянии 8-20 мм друг от друга. 5. Солнечный коллектор по любому из пп.1-4, в котором задняя панель (5) представляет собой перфорированную металлическую пластину, предпочтительно изготовленную из алюминия, толщиной от 0,4 до 4 мм. 6. Солнечный коллектор по любому из пп.1-5, в котором задняя панель (5) на стороне, обращенной к теплопоглощающему средству (4), имеет коэффициент отраженияинфракрасного излучения от 0,65 до 1, предпочтительно от 0,8 до 1.-5 005468 7. Солнечный коллектор по любому из пп.1-6, в котором теплопоглощающее средство (4 ) изготовлено из листового материала и имеет отверстия диаметром от 0,7 до 3 мм, расположенные на расстоянии 8-20 мм друг от друга. 8. Солнечный коллектор по любому из пп.1-7, в котором теплопоглощающее средство (4) представляет собой перфорированную металлическую пластину, предпочтительно изготовленную из алюминия,толщиной от 0,4 до 4 мм. 9. Солнечный коллектор по любому из пп.1-6, в котором теплопоглощающее средство (4) представляет собой волокнистый лист, например фильтр из фетра. 10. Солнечный коллектор по любому из пп.1-9, в котором теплопоглощающее средство (4) на стороне, обращенной к передней панели (3), имеет коэффициент поглощениясолнечного излучения от 0,65 до 1, предпочтительно от 0,8 до 1. 11. Система вентиляции, содержащая множество солнечных коллекторов (1), по любому из пп.1-10,в которой каналы (6) для выхода воздуха упомянутых солнечных коллекторов (1) соединены с общим вентиляционным каналом (13), в котором установлен вентилятор (14) для принудительного отвода воздуха из упомянутых солнечных коллекторов (1) наружу через общий вентиляционный канал (13).
