Солнечный коллектор

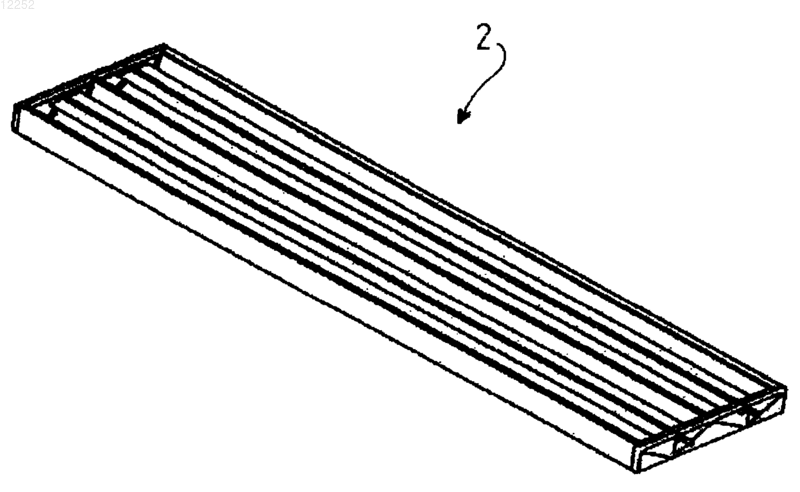

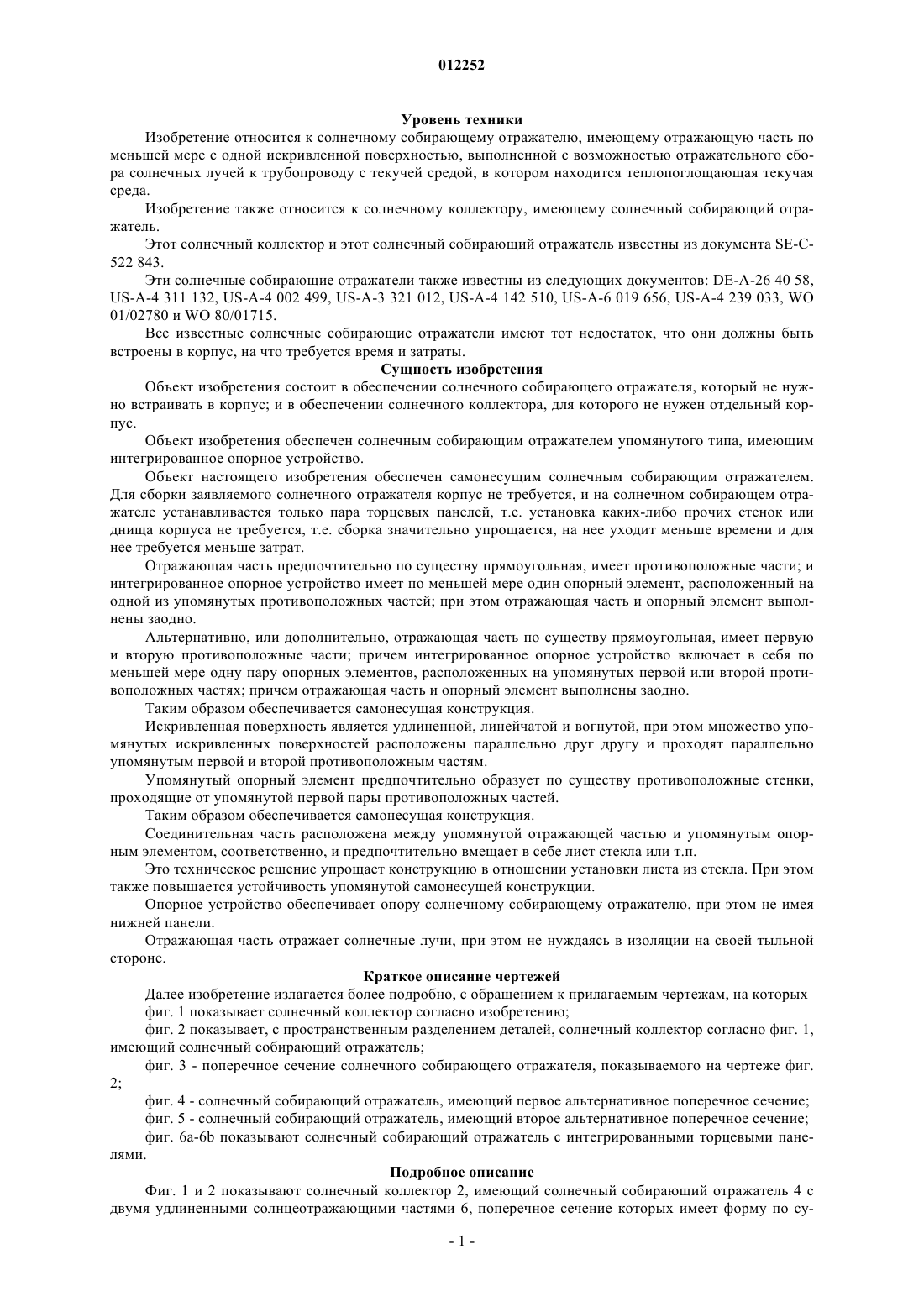

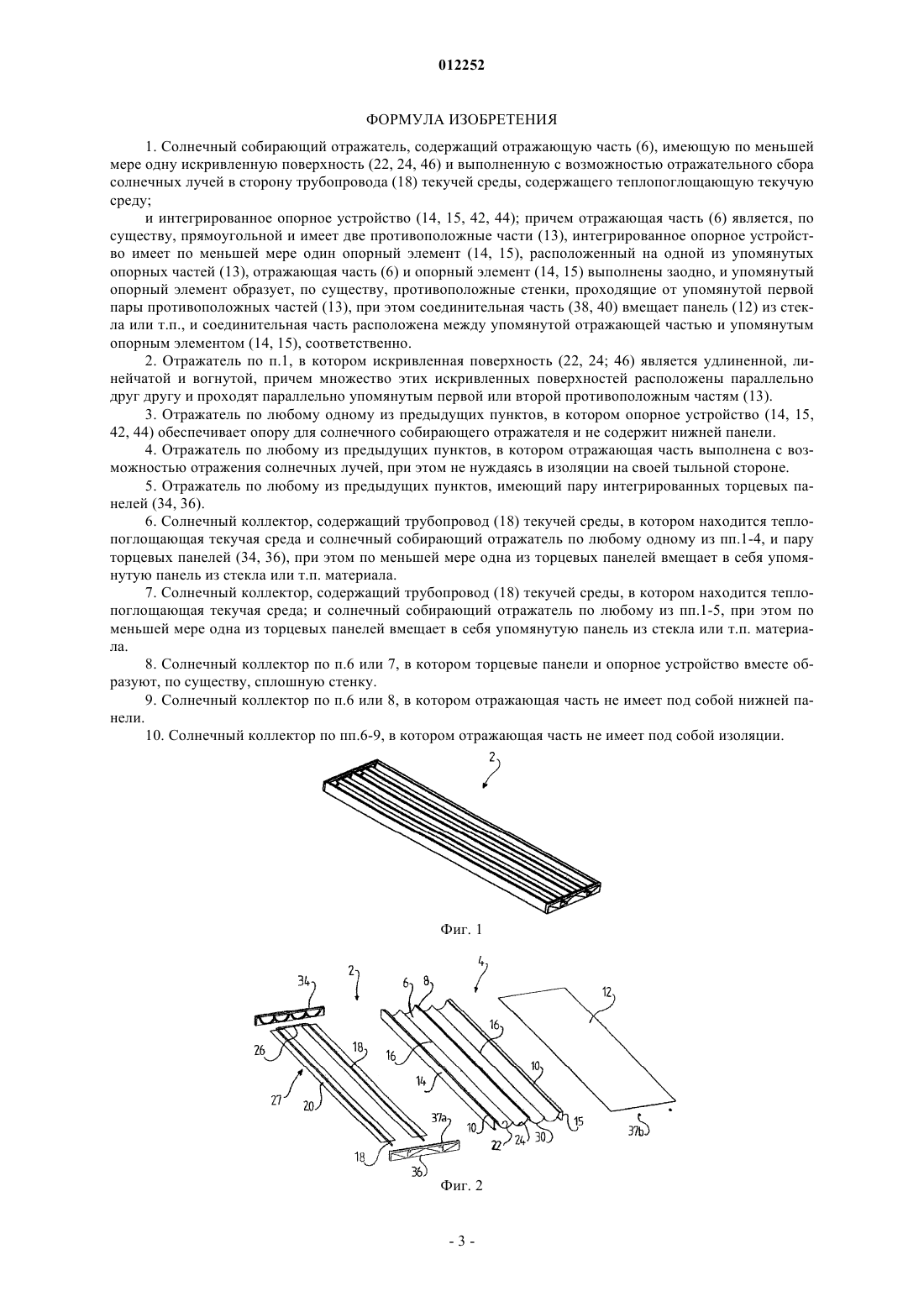

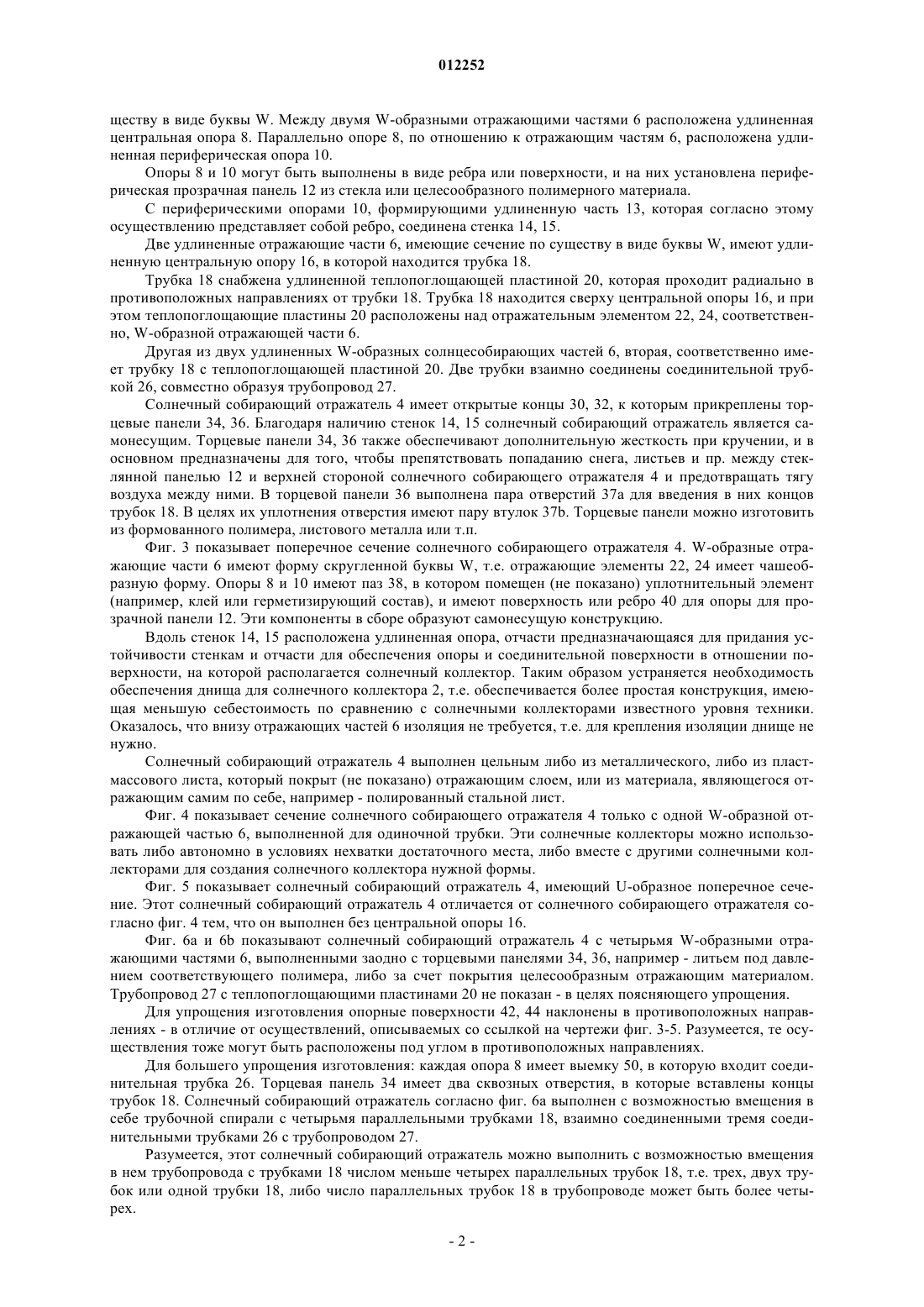

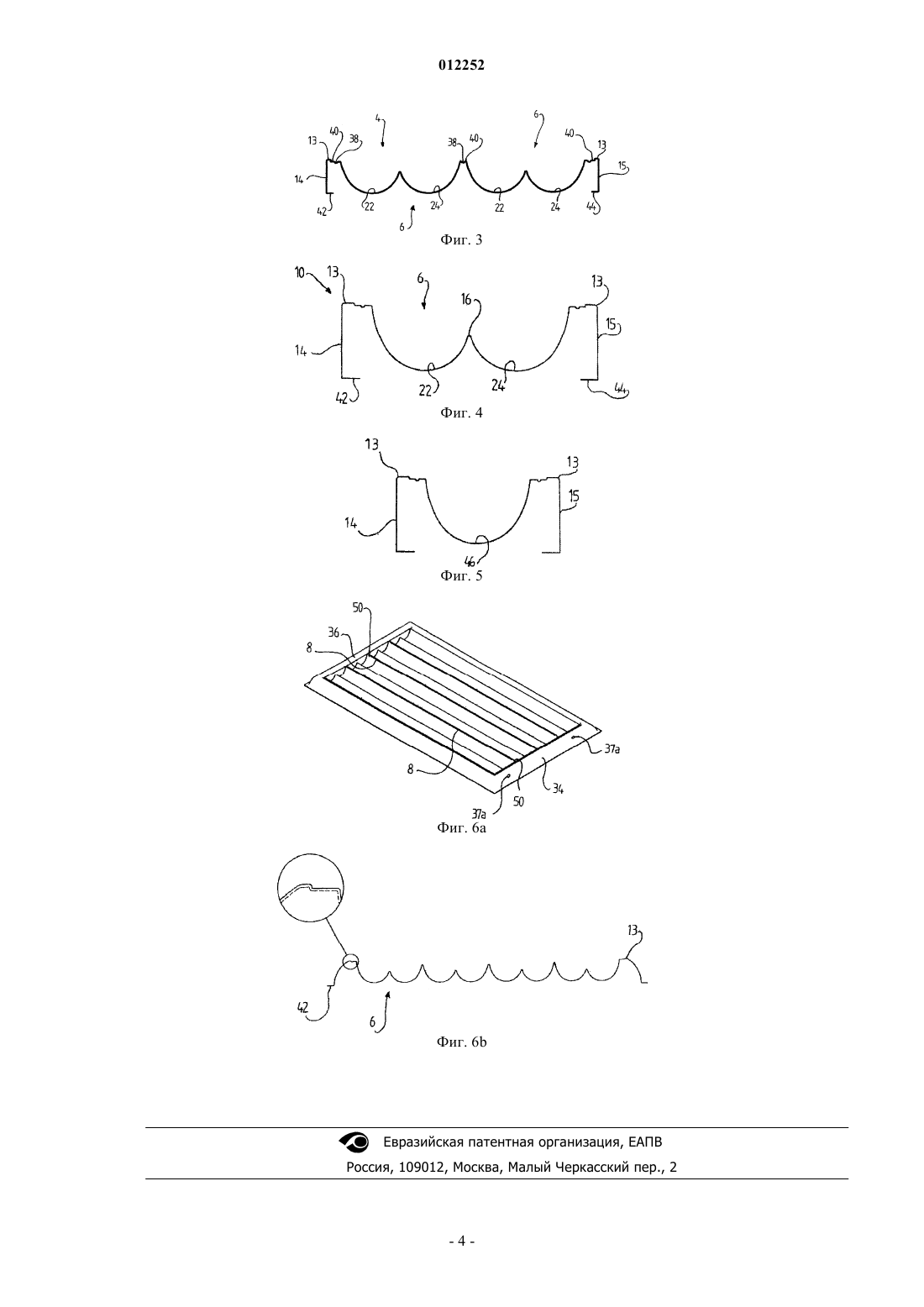

012252 Уровень техники Изобретение относится к солнечному собирающему отражателю, имеющему отражающую часть по меньшей мере с одной искривленной поверхностью, выполненной с возможностью отражательного сбора солнечных лучей к трубопроводу с текучей средой, в котором находится теплопоглощающая текучая среда. Изобретение также относится к солнечному коллектору, имеющему солнечный собирающий отражатель. Этот солнечный коллектор и этот солнечный собирающий отражатель известны из документа SE-C522 843. Эти солнечные собирающие отражатели также известны из следующих документов: DE-A-26 40 58,US-A-4 311 132, US-A-4 002 499, US-A-3 321 012, US-A-4 142 510, US-A-6 019 656, US-A-4 239 033, WO 01/02780 и WO 80/01715. Все известные солнечные собирающие отражатели имеют тот недостаток, что они должны быть встроены в корпус, на что требуется время и затраты. Сущность изобретения Объект изобретения состоит в обеспечении солнечного собирающего отражателя, который не нужно встраивать в корпус; и в обеспечении солнечного коллектора, для которого не нужен отдельный корпус. Объект изобретения обеспечен солнечным собирающим отражателем упомянутого типа, имеющим интегрированное опорное устройство. Объект настоящего изобретения обеспечен самонесущим солнечным собирающим отражателем. Для сборки заявляемого солнечного отражателя корпус не требуется, и на солнечном собирающем отражателе устанавливается только пара торцевых панелей, т.е. установка каких-либо прочих стенок или днища корпуса не требуется, т.е. сборка значительно упрощается, на нее уходит меньше времени и для нее требуется меньше затрат. Отражающая часть предпочтительно по существу прямоугольная, имеет противоположные части; и интегрированное опорное устройство имеет по меньшей мере один опорный элемент, расположенный на одной из упомянутых противоположных частей; при этом отражающая часть и опорный элемент выполнены заодно. Альтернативно, или дополнительно, отражающая часть по существу прямоугольная, имеет первую и вторую противоположные части; причем интегрированное опорное устройство включает в себя по меньшей мере одну пару опорных элементов, расположенных на упомянутых первой или второй противоположных частях; причем отражающая часть и опорный элемент выполнены заодно. Таким образом обеспечивается самонесущая конструкция. Искривленная поверхность является удлиненной, линейчатой и вогнутой, при этом множество упомянутых искривленных поверхностей расположены параллельно друг другу и проходят параллельно упомянутым первой и второй противоположным частям. Упомянутый опорный элемент предпочтительно образует по существу противоположные стенки,проходящие от упомянутой первой пары противоположных частей. Таким образом обеспечивается самонесущая конструкция. Соединительная часть расположена между упомянутой отражающей частью и упомянутым опорным элементом, соответственно, и предпочтительно вмещает в себе лист стекла или т.п. Это техническое решение упрощает конструкцию в отношении установки листа из стекла. При этом также повышается устойчивость упомянутой самонесущей конструкции. Опорное устройство обеспечивает опору солнечному собирающему отражателю, при этом не имея нижней панели. Отражающая часть отражает солнечные лучи, при этом не нуждаясь в изоляции на своей тыльной стороне. Краткое описание чертежей Далее изобретение излагается более подробно, с обращением к прилагаемым чертежам, на которых фиг. 1 показывает солнечный коллектор согласно изобретению; фиг. 2 показывает, с пространственным разделением деталей, солнечный коллектор согласно фиг. 1,имеющий солнечный собирающий отражатель; фиг. 3 - поперечное сечение солнечного собирающего отражателя, показываемого на чертеже фиг. 2; фиг. 4 - солнечный собирающий отражатель, имеющий первое альтернативное поперечное сечение; фиг. 5 - солнечный собирающий отражатель, имеющий второе альтернативное поперечное сечение; фиг. 6 а-6b показывают солнечный собирающий отражатель с интегрированными торцевыми панелями. Подробное описание Фиг. 1 и 2 показывают солнечный коллектор 2, имеющий солнечный собирающий отражатель 4 с двумя удлиненными солнцеотражающими частями 6, поперечное сечение которых имеет форму по су-1 012252 ществу в виде буквы W. Между двумя W-образными отражающими частями 6 расположена удлиненная центральная опора 8. Параллельно опоре 8, по отношению к отражающим частям 6, расположена удлиненная периферическая опора 10. Опоры 8 и 10 могут быть выполнены в виде ребра или поверхности, и на них установлена периферическаяпрозрачная панель 12 из стекла или целесообразного полимерного материала. С периферическими опорами 10, формирующими удлиненную часть 13, которая согласно этому осуществлению представляет собой ребро, соединена стенка 14, 15. Две удлиненные отражающие части 6, имеющие сечение по существу в виде буквы W, имеют удлиненную центральную опору 16, в которой находится трубка 18. Трубка 18 снабжена удлиненной теплопоглощающей пластиной 20, которая проходит радиально в противоположных направлениях от трубки 18. Трубка 18 находится сверху центральной опоры 16, и при этом теплопоглощающие пластины 20 расположены над отражательным элементом 22, 24, соответственно, W-образной отражающей части 6. Другая из двух удлиненных W-образных солнцесобирающих частей 6, вторая, соответственно имеет трубку 18 с теплопоглощающей пластиной 20. Две трубки взаимно соединены соединительной трубкой 26, совместно образуя трубопровод 27. Солнечный собирающий отражатель 4 имеет открытые концы 30, 32, к которым прикреплены торцевые панели 34, 36. Благодаря наличию стенок 14, 15 солнечный собирающий отражатель является самонесущим. Торцевые панели 34, 36 также обеспечивают дополнительную жесткость при кручении, и в основном предназначены для того, чтобы препятствовать попаданию снега, листьев и пр. между стеклянной панелью 12 и верхней стороной солнечного собирающего отражателя 4 и предотвращать тягу воздуха между ними. В торцевой панели 36 выполнена пара отверстий 37 а для введения в них концов трубок 18. В целях их уплотнения отверстия имеют пару втулок 37b. Торцевые панели можно изготовить из формованного полимера, листового металла или т.п. Фиг. 3 показывает поперечное сечение солнечного собирающего отражателя 4. W-образные отражающие части 6 имеют форму скругленной буквы W, т.е. отражающие элементы 22, 24 имеет чашеобразную форму. Опоры 8 и 10 имеют паз 38, в котором помещен (не показано) уплотнительный элемент(например, клей или герметизирующий состав), и имеют поверхность или ребро 40 для опоры для прозрачной панели 12. Эти компоненты в сборе образуют самонесущую конструкцию. Вдоль стенок 14, 15 расположена удлиненная опора, отчасти предназначающаяся для придания устойчивости стенкам и отчасти для обеспечения опоры и соединительной поверхности в отношении поверхности, на которой располагается солнечный коллектор. Таким образом устраняется необходимость обеспечения днища для солнечного коллектора 2, т.е. обеспечивается более простая конструкция, имеющая меньшую себестоимость по сравнению с солнечными коллекторами известного уровня техники. Оказалось, что внизу отражающих частей 6 изоляция не требуется, т.е. для крепления изоляции днище не нужно. Солнечный собирающий отражатель 4 выполнен цельным либо из металлического, либо из пластмассового листа, который покрыт (не показано) отражающим слоем, или из материала, являющегося отражающим самим по себе, например - полированный стальной лист. Фиг. 4 показывает сечение солнечного собирающего отражателя 4 только с одной W-образной отражающей частью 6, выполненной для одиночной трубки. Эти солнечные коллекторы можно использовать либо автономно в условиях нехватки достаточного места, либо вместе с другими солнечными коллекторами для создания солнечного коллектора нужной формы. Фиг. 5 показывает солнечный собирающий отражатель 4, имеющий U-образное поперечное сечение. Этот солнечный собирающий отражатель 4 отличается от солнечного собирающего отражателя согласно фиг. 4 тем, что он выполнен без центральной опоры 16. Фиг. 6 а и 6b показывают солнечный собирающий отражатель 4 с четырьмя W-образными отражающими частями 6, выполненными заодно с торцевыми панелями 34, 36, например - литьем под давлением соответствующего полимера, либо за счет покрытия целесообразным отражающим материалом. Трубопровод 27 с теплопоглощающими пластинами 20 не показан - в целях поясняющего упрощения. Для упрощения изготовления опорные поверхности 42, 44 наклонены в противоположных направлениях - в отличие от осуществлений, описываемых со ссылкой на чертежи фиг. 3-5. Разумеется, те осуществления тоже могут быть расположены под углом в противоположных направлениях. Для большего упрощения изготовления: каждая опора 8 имеет выемку 50, в которую входит соединительная трубка 26. Торцевая панель 34 имеет два сквозных отверстия, в которые вставлены концы трубок 18. Солнечный собирающий отражатель согласно фиг. 6 а выполнен с возможностью вмещения в себе трубочной спирали с четырьмя параллельными трубками 18, взаимно соединенными тремя соединительными трубками 26 с трубопроводом 27. Разумеется, этот солнечный собирающий отражатель можно выполнить с возможностью вмещения в нем трубопровода с трубками 18 числом меньше четырех параллельных трубок 18, т.е. трех, двух трубок или одной трубки 18, либо число параллельных трубок 18 в трубопроводе может быть более четырех.-2 012252 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Солнечный собирающий отражатель, содержащий отражающую часть (6), имеющую по меньшей мере одну искривленную поверхность (22, 24, 46) и выполненную с возможностью отражательного сбора солнечных лучей в сторону трубопровода (18) текучей среды, содержащего теплопоглощающую текучую среду; и интегрированное опорное устройство (14, 15, 42, 44); причем отражающая часть (6) является, по существу, прямоугольной и имеет две противоположные части (13), интегрированное опорное устройство имеет по меньшей мере один опорный элемент (14, 15), расположенный на одной из упомянутых опорных частей (13), отражающая часть (6) и опорный элемент (14, 15) выполнены заодно, и упомянутый опорный элемент образует, по существу, противоположные стенки, проходящие от упомянутой первой пары противоположных частей (13), при этом соединительная часть (38, 40) вмещает панель (12) из стекла или т.п., и соединительная часть расположена между упомянутой отражающей частью и упомянутым опорным элементом (14, 15), соответственно. 2. Отражатель по п.1, в котором искривленная поверхность (22, 24; 46) является удлиненной, линейчатой и вогнутой, причем множество этих искривленных поверхностей расположены параллельно друг другу и проходят параллельно упомянутым первой или второй противоположным частям (13). 3. Отражатель по любому одному из предыдущих пунктов, в котором опорное устройство (14, 15,42, 44) обеспечивает опору для солнечного собирающего отражателя и не содержит нижней панели. 4. Отражатель по любому из предыдущих пунктов, в котором отражающая часть выполнена с возможностью отражения солнечных лучей, при этом не нуждаясь в изоляции на своей тыльной стороне. 5. Отражатель по любому из предыдущих пунктов, имеющий пару интегрированных торцевых панелей (34, 36). 6. Солнечный коллектор, содержащий трубопровод (18) текучей среды, в котором находится теплопоглощающая текучая среда и солнечный собирающий отражатель по любому одному из пп.1-4, и пару торцевых панелей (34, 36), при этом по меньшей мере одна из торцевых панелей вмещает в себя упомянутую панель из стекла или т.п. материала. 7. Солнечный коллектор, содержащий трубопровод (18) текучей среды, в котором находится теплопоглощающая текучая среда; и солнечный собирающий отражатель по любому из пп.1-5, при этом по меньшей мере одна из торцевых панелей вмещает в себя упомянутую панель из стекла или т.п. материала. 8. Солнечный коллектор по п.6 или 7, в котором торцевые панели и опорное устройство вместе образуют, по существу, сплошную стенку. 9. Солнечный коллектор по п.6 или 8, в котором отражающая часть не имеет под собой нижней панели. 10. Солнечный коллектор по пп.6-9, в котором отражающая часть не имеет под собой изоляции.
