Устройство для аспирационного способа открытия устья крупных лимфатических коллекторов

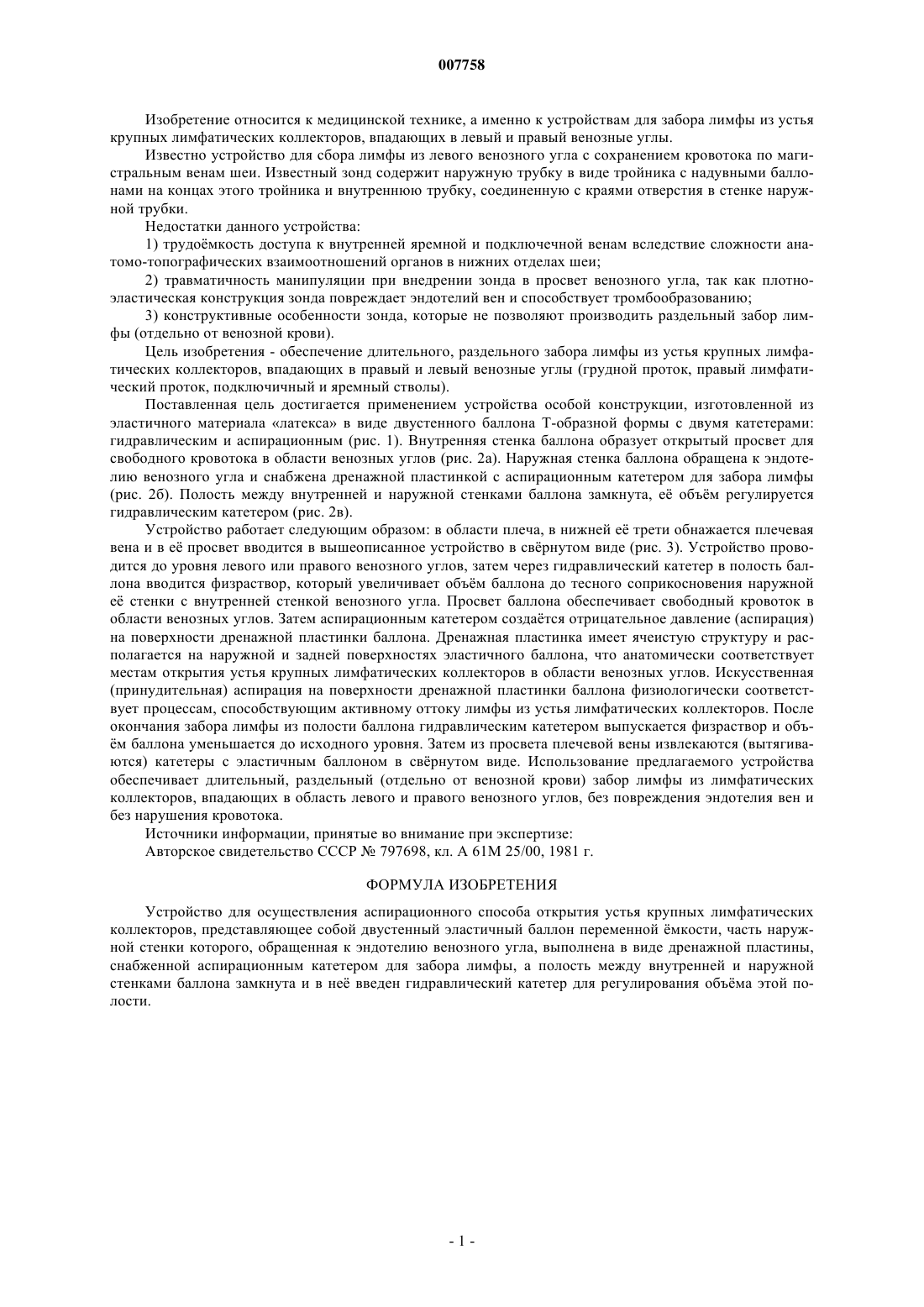

007758 Изобретение относится к медицинской технике, а именно к устройствам для забора лимфы из устья крупных лимфатических коллекторов, впадающих в левый и правый венозные углы. Известно устройство для сбора лимфы из левого венозного угла с сохранением кровотока по магистральным венам шеи. Известный зонд содержит наружную трубку в виде тройника с надувными баллонами на концах этого тройника и внутреннюю трубку, соединенную с краями отверстия в стенке наружной трубки. Недостатки данного устройства: 1) трудомкость доступа к внутренней яремной и подключечной венам вследствие сложности анатомо-топографических взаимоотношений органов в нижних отделах шеи; 2) травматичность манипуляции при внедрении зонда в просвет венозного угла, так как плотноэластическая конструкция зонда повреждает эндотелий вен и способствует тромбообразованию; 3) конструктивные особенности зонда, которые не позволяют производить раздельный забор лимфы (отдельно от венозной крови). Цель изобретения - обеспечение длительного, раздельного забора лимфы из устья крупных лимфатических коллекторов, впадающих в правый и левый венозные углы (грудной проток, правый лимфатический проток, подключичный и яремный стволы). Поставленная цель достигается применением устройства особой конструкции, изготовленной из эластичного материала латекса в виде двустенного баллона Т-образной формы с двумя катетерами: гидравлическим и аспирационным (рис. 1). Внутренняя стенка баллона образует открытый просвет для свободного кровотока в области венозных углов (рис. 2 а). Наружная стенка баллона обращена к эндотелию венозного угла и снабжена дренажной пластинкой с аспирационным катетером для забора лимфы(рис. 2 б). Полость между внутренней и наружной стенками баллона замкнута, е объм регулируется гидравлическим катетером (рис. 2 в). Устройство работает следующим образом: в области плеча, в нижней е трети обнажается плечевая вена и в е просвет вводится в вышеописанное устройство в сврнутом виде (рис. 3). Устройство проводится до уровня левого или правого венозного углов, затем через гидравлический катетер в полость баллона вводится физраствор, который увеличивает объм баллона до тесного соприкосновения наружной е стенки с внутренней стенкой венозного угла. Просвет баллона обеспечивает свободный кровоток в области венозных углов. Затем аспирационным катетером создатся отрицательное давление (аспирация) на поверхности дренажной пластинки баллона. Дренажная пластинка имеет ячеистую структуру и располагается на наружной и задней поверхностях эластичного баллона, что анатомически соответствует местам открытия устья крупных лимфатических коллекторов в области венозных углов. Искусственная(принудительная) аспирация на поверхности дренажной пластинки баллона физиологически соответствует процессам, способствующим активному оттоку лимфы из устья лимфатических коллекторов. После окончания забора лимфы из полости баллона гидравлическим катетером выпускается физраствор и объм баллона уменьшается до исходного уровня. Затем из просвета плечевой вены извлекаются (вытягиваются) катетеры с эластичным баллоном в сврнутом виде. Использование предлагаемого устройства обеспечивает длительный, раздельный (отдельно от венозной крови) забор лимфы из лимфатических коллекторов, впадающих в область левого и правого венозного углов, без повреждения эндотелия вен и без нарушения кровотока. Источники информации, принятые во внимание при экспертизе: Авторское свидетельство СССР 797698, кл. А 61 М 25/00, 1981 г. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для осуществления аспирационного способа открытия устья крупных лимфатических коллекторов, представляющее собой двустенный эластичный баллон переменной мкости, часть наружной стенки которого, обращенная к эндотелию венозного угла, выполнена в виде дренажной пластины,снабженной аспирационным катетером для забора лимфы, а полость между внутренней и наружной стенками баллона замкнута и в не введен гидравлический катетер для регулирования объма этой полости.
