Дозирующее устройство

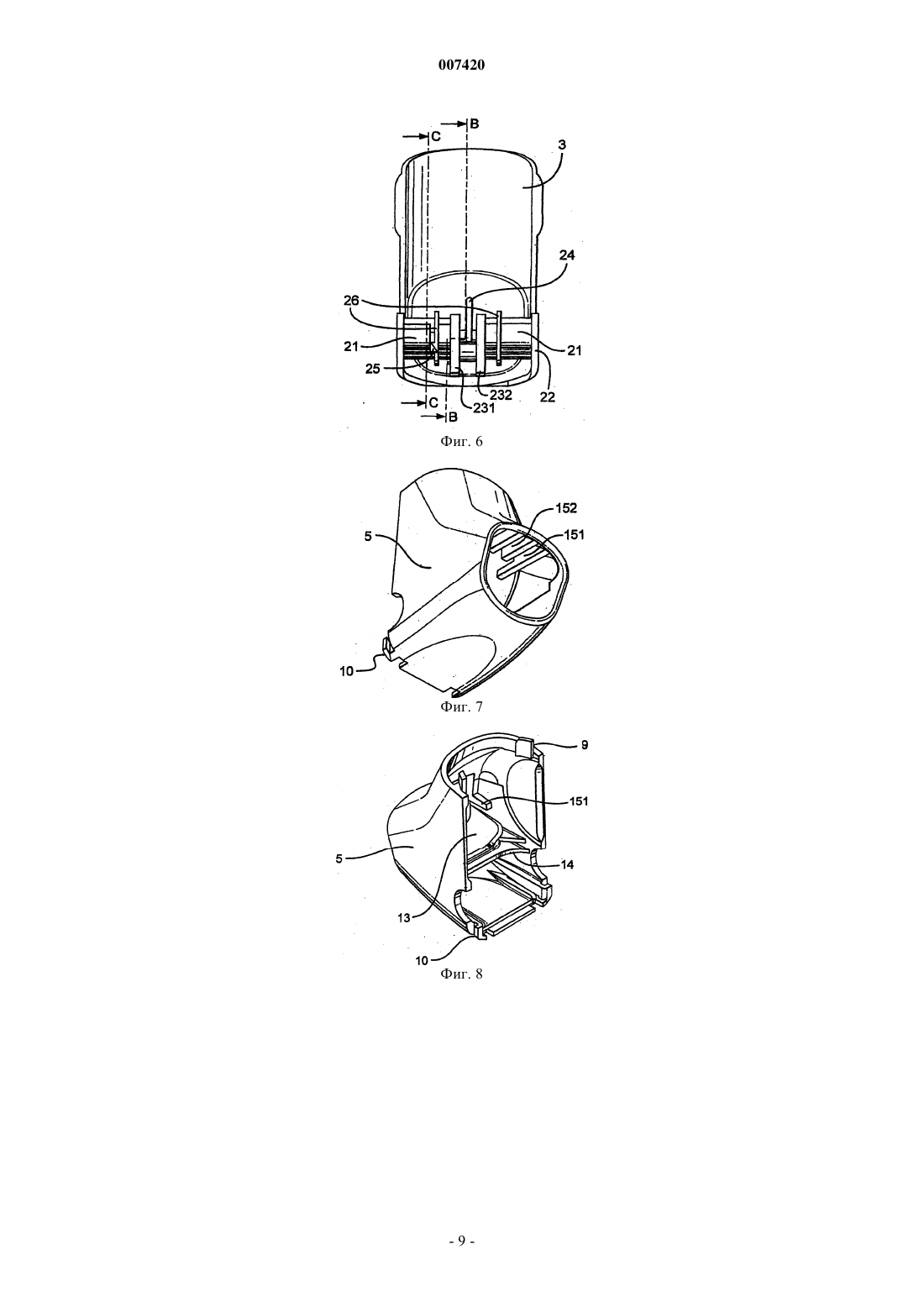

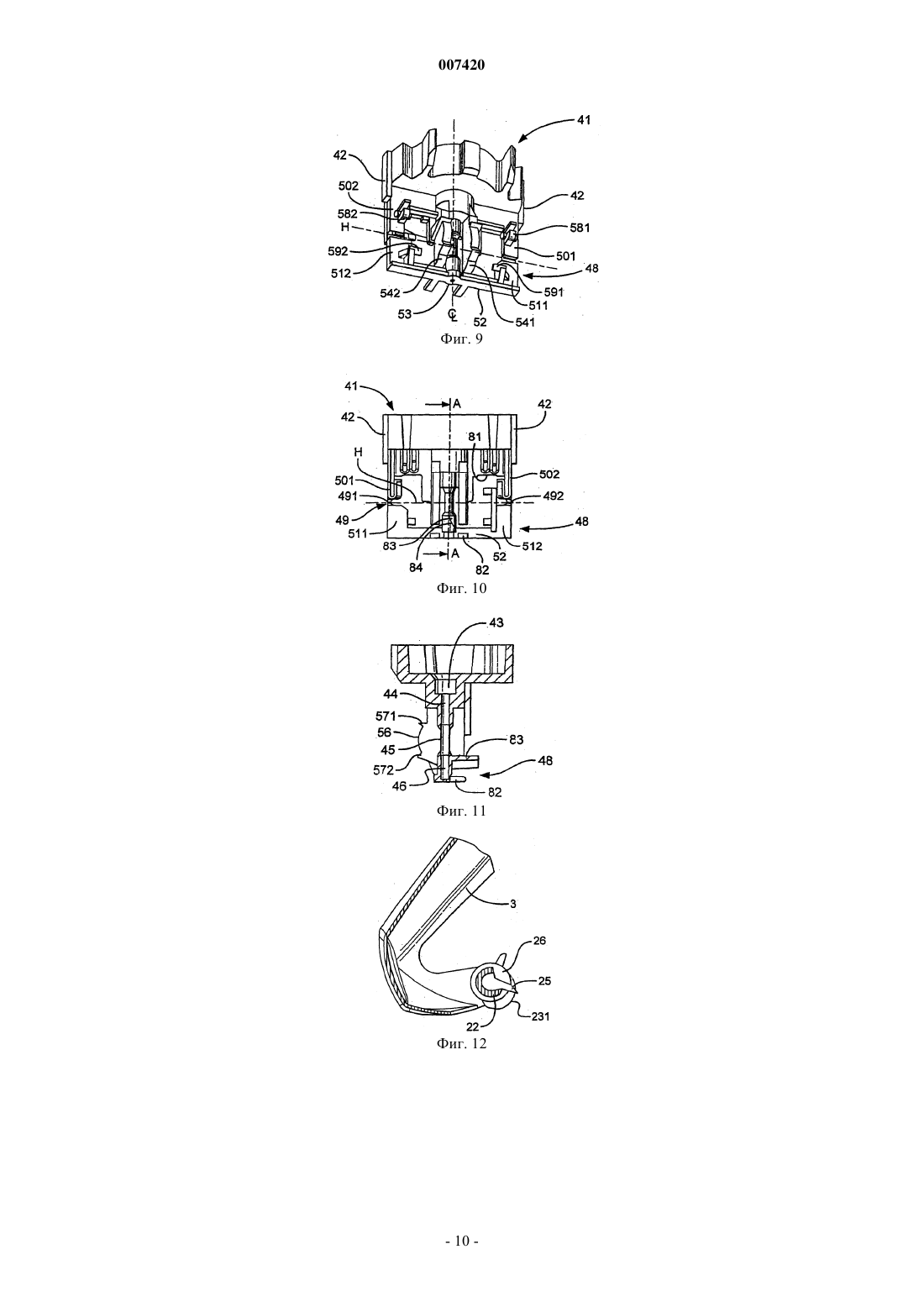

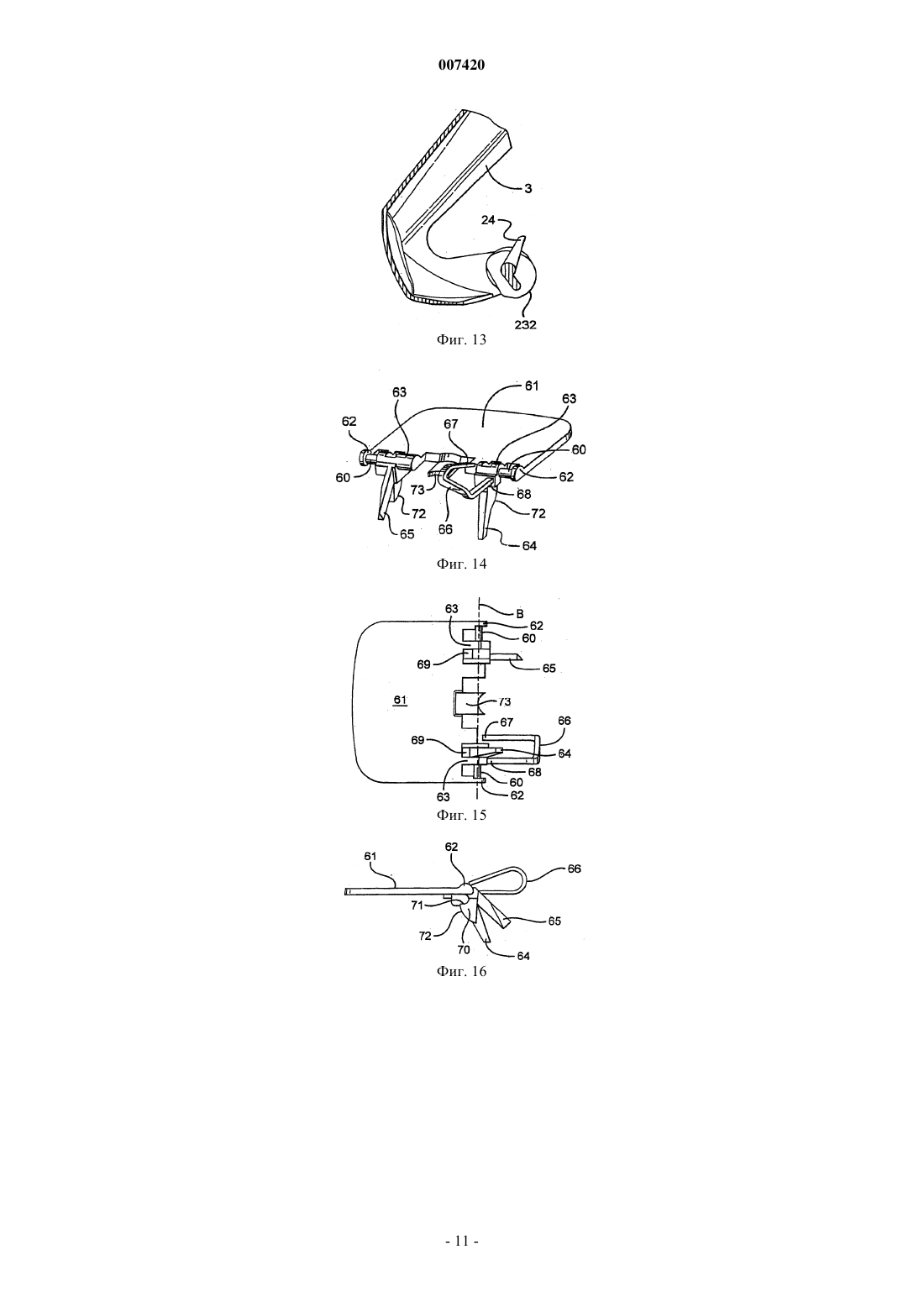

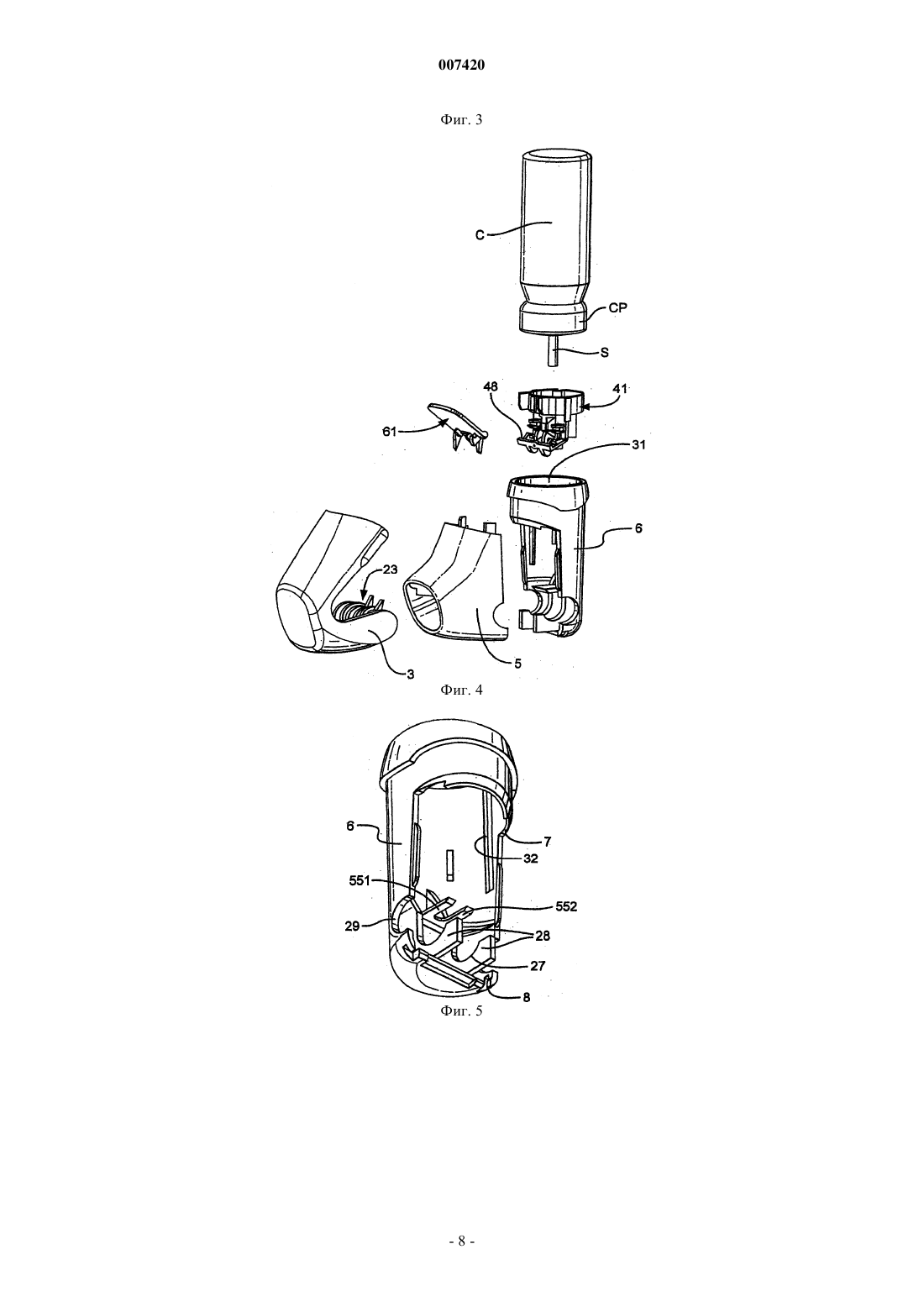

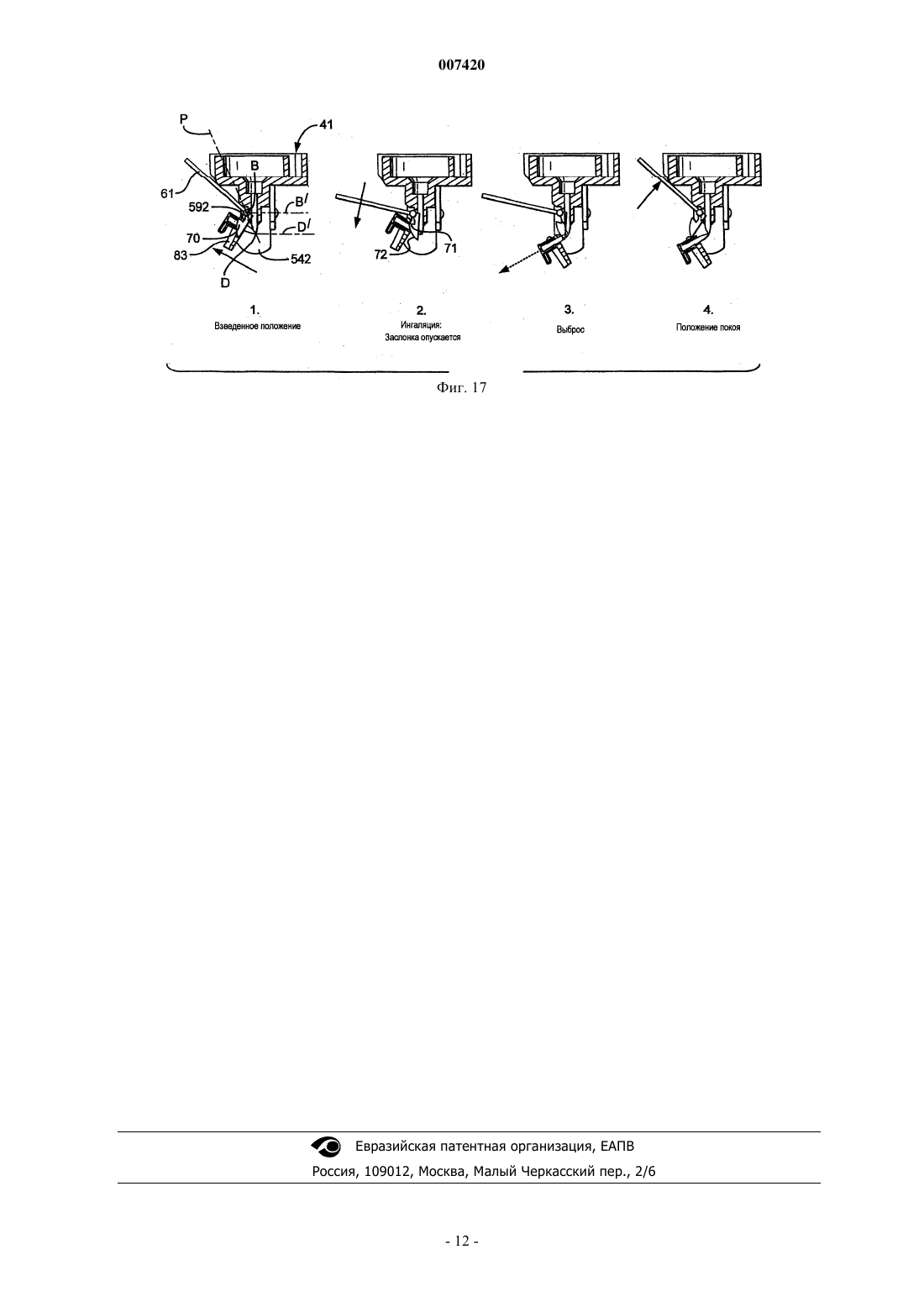

007420 Настоящее изобретение относится к дозирующему устройству, в частности, хотя и не ограничиваясь этим, для распределения медикаментов в виде аэрозолей или порошков. В предыдущей международной заявке заявителя на патент WO 98/41254 (первая международная заявка заявителя), по меньшей мере, как изменено при переходе в Европейскую национальную фазу описано и заявлено дозирующее устройство для вещества в виде газа, газовой взвеси или капель, содержащее корпус, имеющий мундштук с отверстием для ингаляции/инсуффляции на его краю; соединительный узел в корпусе для источника газа или испаряемой жидкости, представляющей собой или содержащей указанное вещество (корпус несет источник); и клапан, приводимый в действие дыханием, для контроля высвобождения указанного газа или жидкости, содержащий клапанный вход, соединенный с соединительным узлом; клапанный выход; гибкую трубку, проходящую от соединительного узла, между входом и выходом, для приема указанного газа или жидкости, трубка имеет часть, которая может перемещаться между закрытым положением, в котором трубка является перегнутой, для закрывания клапана, и открытым положением, в котором перегиб трубки устраняется, для открывания клапана; и подвижный элемент, для перемещения подвижной части трубки, для контроля ее перегиба, и установленный с возможностью перемещения в корпусе для движения под действием ингаляции из положения покоя по направлению к отверстию или, по меньшей мере, в направлении потока воздуха через дозирующее устройство; трубка перегибается до состояния перекрывания просвета, когда подвижный элемент находится в положении покоя, и перегиб трубки устраняется, когда подвижный элемент перемещается при ингаляции для высвобождения газа или жидкости. Заявитель рассматривает первую международную заявку как защищающую, среди прочего, ингалятор, имеющий клапан с перегибом. Заявитель усовершенствовал дозирующее устройство первой международной заявки, и в международной заявке на патентWO 02/11802 (вторая международная заявка заявителя) описано и заявлено: дозирующее устройство для вещества в виде газа, газовой взвеси или капель, дозирующее устройство содержит корпус, имеющий мундштук с отверстием для ингаляции/инсуффляции на его краю; соединительный узел в корпусе для источника вещества; и клапан, приводимый в действие дыханием, для контроля высвобождения указанного газа или жидкости, содержащей или представляющей собой вещество; гибкую трубку для приема указанного газа или жидкости, трубка проходит от клапанного входа,соединенного с соединительным элементом и имеет часть, которая перегибается для закрывания клапана и перемещается в открытое положение, в котором перегиб трубки устраняется, для открывания клапана; и элемент, расположенный для перемещения в корпусе посредством ингаляции, для устранения перегиба клапана; трубка перегибается до состояния перекрывания просвета, когда подвижный элемент находится в положении готовности, и перегиб устраняется, когда подвижный элемент перемещается при ингаляции для высвобождения газа или жидкости; в котором подвижный элемент представляет собой или содержит заслонку, расположенную в корпусе, для воздействия на нее дыхания при ингаляции; соединительный элемент, гибкая трубка и подвижная заслонка представляют собой единую отливку из пластмассы, полученную посредством литья под давлением; и подвижная заслонка соединена, с возможностью поворота, с соединительным элементом. Заявитель рассматривает вторую международную заявку как защищающую, среди прочего, ингалятор, имеющий клапан с перегибом, в котором такой клапан составляет одно целое с заслонкой, приводящей его в действие. Отличительные признаки дозирующего устройства второй международной заявки заключаются в следующем. 1. Соединительный элемент установлен в корпусе с возможностью скольжения для перемещения в направлении распределения дозы вещества из источника, и дозирующее устройство содержит средства для поворота заслонки до ее положения готовности при начальном движении соединительного элемента или перед ним, упругие средства соединительного элемента для возвращения соединительного элемента после высвобождения дозы. 2. Упругие средства соединительного элемента представляют собой пружину в источнике, и дозирующее устройство содержит средства для размещения источника в корпусе, при этом соединительный-1 007420 элемент имеет возможность скольжения по направлению к нему, и средства для смещения соединительного элемента по направлению к источнику для распределения дозы в перегнутую трубку. 3. Средства для смещения соединительного элемента содержат захватываемый элемент, расположенный на корпусе с возможностью поворота, и механизм преобразования вращательного движения в поступательное прямолинейное, расположенный для преобразования вращательного движения захватываемого элемента в поступательное прямолинейное движение, для смещения соединительного элемента по направлению к источнику, и средства для поворота заслонки включаются в механизм преобразования движения. В дополнение заявитель осуществил другие усовершенствования в дозирующем устройстве первой международной заявки, и в международной заявке на патентWO 02/058772 (третья международная заявка) описывается и заявляется дозирующее устройство, содержащее как и устройство первой международной заявки корпус с мундштуком; соединительный узел в корпусе для источника вещества; и клапан, приводимый в действие дыханием, для контроля высвобождения газа или жидкости, содержащего или представляющего собой вещество, причем клапан содержит гибкую трубку для приема указанного газа или жидкости, трубка проходит от клапанного входа,соединенного с соединительным узлом, и имеет часть, которая перегибается для закрывания клапана, и может перемещаться в открытое положение, в котором перегиб трубки устраняется, для открывания клапана; и выходной элемент, расположенный для перемещения в корпусе при ингаляции, для устранения перегиба клапана; трубка перегибается до состояния перекрывания просвета, когда выходной подвижный элемент находится в положении готовности, и перегиб устраняется, когда выходной подвижный элемент перемещается при ингаляции для высвобождения газа или жидкости; дозирующее устройство также содержит спусковой рычаг для удержания выходного подвижного элемента в положении готовности, закрывая трубку посредством перегибания перед ингаляцией, и заслонку, приводимую в действие дыханием, расположенную в корпусе для перемещения при ингаляции,для высвобождения спускового рычага и предоставления возможности перемещения выходного подвижного элемента с целью высвобождения газа или жидкости. Заявитель рассматривает третью международную заявку как защищающую, среди прочего, ингалятор, имеющий клапан с перегибом, в котором такой клапан формируется отдельно от заслонки, приводящей его в действие, и высвобождается посредством спускового рычага на заслонке, приводящей клапан в действие. Задачей настоящего изобретения является обеспечение дальнейших усовершенствований в ряду изобретений, являющихся объектами трех международных заявок заявителя, и, в частности, усовершенствования устройства заслонки третьей международной заявки в качестве альтернативы второй международной заявке, в которой клапан с перегибом представляет собой единое целое с заслонкой, приводящей его в действие. В соответствии с настоящим изобретением предусматривается дозирующее устройство для распределения дозы вещества в виде газа, газовой взвеси или капель из его источника, содержащее корпус с мундштуком; соединительный элемент в корпусе, имеющий углубление для приема патрубка из источника вещества; клапан, приводимый в действие дыханием, совмещенный с соединительным элементом, для контроля высвобождения газа и/или жидкости, содержащий или представляющий собой вещество, при этом клапан содержит гибкую трубку для приема дозы газа или жидкости указанного вещества, трубка проходит от клапанного входа, соединенного с патрубком соединительного элемента, и имеет часть, которая перегибается для закрывания клапана и может перемещаться в положение высвобождения, в котором перегиб трубки устраняется для открывания клапана, и выходной край, который может перемещаться для перегибания/устранения перегиба трубки; и выходной элемент, несущий выходной край гибкой трубки и соединенный с возможностью поворота с соединительным элементом для контроля перегибающего/устраняющего перегиб перемещения гибкой трубки; трубка перегибается до состояния перекрывания просвета, когда поворачивающийся выходной элемент находится в положении готовности, и перегиб устраняется, когда поворачивающийся выходной элемент перемещается в положение высвобождения; и спусковой рычаг выходного элемента для удержания его в положении готовности перед ингаляцией; заслонка, приводимая в действие дыханием, которую несет на себе соединительный элемент, и предусмотренная для действия на нее дыхания при ингаляции, заслонка имеет-2 007420 защелку, дополняющую спусковой рычаг, и заслонка установлена для защелкивания поворачивающегося выходного элемента, для закрывания посредством перегиба гибкой трубки под действием защелки и спускового рычага, и для высвобождения поворачивающегося выходного элемента, для устранения перегиба трубки и высвобождения веществ при ингаляции, при помощи высвобождения спускового рычага посредством защелки и перемещения выходного элемента в его положение высвобождения. Как правило, источник представляет собой находящийся под давлением контейнер с медикаментом,с клапаном, отмеряющим дозу, содержащимся в корпусе, и соединительный элемент установлен с возможностью скольжения в корпусе для перемещения по направлению к контейнеру и распределения дозы в клапан посредством соединительного элемента. В предпочтительном варианте осуществления дозирующее устройство содержит устанавливаемую с возможностью поворота крышку для мундштука, крышка имеет поворачивающуюся ось и кулачок,расположенный на оси, для перемещения соединительного элемента по направлению к источнику для высвобождения дозы. В таком дозирующем устройстве целесообразным признаком является то, что палец на заслонке и палец, фиксированный на поворачивающейся крышке, расположены для взаимодействия с целью высвобождения поворачивающегося выходного элемента из его взведенного положения в случае закрывания устройства без ингаляции. Предпочтительно поворачивающийся выходной элемент установлен для движения под действием давления в перегнутой трубке и/или под действием упругого усилия, в частности, перегнутой трубки. Как правило, соединительный элемент, перегибаемая трубка и поворачивающийся выходной элемент представляют собой единую отливку из пластмассы, полученную посредством литья под давлением, поворачивающийся выходной элемент поворачивается к соединительному элементу посредством одного или более подвижных шарниров и имеет выходное сопло после перегибаемой трубки. Удобно, чтобы соединительный элемент имел две пары поворачивающихся зажимов для того, чтобы с возможностью поворота нести на себе заслонку, которая имеет два формованных поворотных стержня на своем ближнем краю. В предпочтительном варианте осуществления заслонка имеет по меньшей мере одну защелку для взаимодействия с одним или с каждым спусковым рычагом на поворачивающемся выходном элементе,причем расположение является таким, что защелки и спусковые рычаги, когда они зацепляются, расположены между параллельными плоскостями, проходящими через оси вращения заслонки, и выходной элемент на соединительном элементе, при этом перемещение заслонки при дыхании перемещает защелки по направлению к общей плоскости для высвобождения спусковых рычагов и выходного элемента. Защелки и спусковые рычаги, когда они зацепляются, расположены по одну сторону от общей плоскости, проходящей через оси вращения. Защелки имеют кулачковые поверхности напротив защелкивающих поверхностей для спусковых рычагов, чтобы воздействовать на них во время взвода дозирующего устройства. Предпочтительно заслонка имеет пружину, составляющую с ней единое целое, действующую на соединительный элемент, чтобы сместить его, как правило, в положение, расположенное против направления потока при ингаляции; и заслонка содержит палец, предусмотренный для воздействия на поворачивающийся выходной элемент, чтобы перемещать его по направлению к его открытому положению,когда заслонка перемещается под действием дыхания при ингаляции. Для лучшего понимания настоящего изобретения, его конкретный вариант осуществления теперь будет описан в качестве примера и со ссылками на прилагаемые чертежи, на которых фиг. 1 представляет собой общий вид дозирующего устройства в соответствии с настоящим изобретением в закрытом положении; фиг. 2 представляет собой подобный вид дозирующего устройства в открытом положении; фиг. 3 представляет собой вид закрытого дозирующего устройства в разрезе по средней плоскости; фиг. 4 представляет собой деталировочный вид дозирующего устройства; фиг. 5 представляет собой внутренний фронтальный вид сзади главной детали корпуса дозирующего устройства; фиг. 6 представляет собой внутренний фронтальный вид сзади крышки дозирующего устройства; фиг. 7 представляет собой общий вид спереди и снизу передней части корпуса дозирующего устройства; фиг. 8 представляет собой вид передней части корпуса в противоположном направлении; фиг. 9 представляет собой общий вид под углом, спереди и снизу, соединительного элемента дозирующего устройства в его конфигурации после формовки; фиг. 10 представляет собой вид сзади соединительного элемента; фиг. 11 представляет собой вид сбоку в поперечном сечении соединительного элемента по лини АА на фиг. 10; фиг. 12 представляет собой вид сбоку в поперечном сечении крышки по линии С-С на фиг. 6;-3 007420 фиг. 13 представляет собой вид в поперечном сечении вдоль центральной плоскости крышки по линии В-В на фиг. 6; фиг. 14 представляет собой общий вид сзади заслонки дозирующего устройства; фиг. 15 представляет собой вид сверху заслонки; фиг. 16 представляет собой вид сбоку заслонки и фиг. 17 представляет собой ряд последовательных видов заслонки и петлевого клапана в соединительном элементе, иллюстрирующих работу клапана. Обратимся сначала к фиг. 1-4 чертежей, где показанное дозирующее устройство представляет собой развитие устройства, показанного на фиг. 13-17 второй международной заявки заявителя, хотя оно содержит признаки из третьей международной заявки заявителя. Дозирующее устройство имеет корпус 1 с мундштуком 2 и поворачивающуюся крышку 3 мундштука. Мундштук формируется как отверстие 4 в отдельной детали 5 корпуса, соединенной защелками с главной деталью 6 корпуса. Главная деталь 6 имеет верхние и нижние формирования 7, 8, и деталь мундштука имеет верхние и нижние ответные формирования 9, 10, которые зацепляются, когда деталь мундштука вставляется снизу для зацепления с главной деталью. Отдельная деталь 5 корпуса имеет вырез 11 по отношению к главной детали 6 корпуса для определения входа 12 для воздуха, открываемого крышкой 3 при ее открывании. Баллон С с медикаментом присоединен к детали 6 корпуса. Непосредственно во входе 12 для воздуха находится перегородка 13 для защиты от маленьких пальцев. Она подпирается с обратной стороны усиливающими фланцами 14, которые дополнительно защищают кулачковый механизм, который будет описан в следующем параграфе. Над перегородкой 13 проходит ряд из четырех ребер и обеспечивает дополнительную защиту. Крайние ребра 151 являются более длинными и создают возможные стопоры для заслонки механизма приведения в действие, описанного ниже, в случае неправильного функционирования. Внутренние ребра 152 действуют в качестве ограничителей потока, создавая перепад давления между входом 12 и отверстием 4, когда механизм приведен в действие, прежде всего, для контроля скорости протекания воздуха через устройство. Крышка 3 (см. фиг. 6, 12 и 13) поворачивается вокруг оси А вниз от корпуса на соединении между двумя частями корпуса. Вместе с крышкой 3 отливается секция С оси 21, посредством перемычек 22. Ось несет систему 23 кулачков, содержащую два выступа кулачков 231 и 232, вместе с двумя пальцами, центральным 24 и наружным 25. Последний составляет единое целое с одним из пары дисков 26, между этим диском и выступами кулачков, ось поддерживается на опоре с помощью пары круговых углублений 27 во фланцах 28, отлитых как единое целое в главной детали 6 корпуса. На линии соединения между двумя деталями 5, 6 корпуса предусмотрены дополнительные коаксиальные дугообразные выемки 29 для оси 21. Детали 5, 6 корпуса и крышка 3 (вместе с системой оси и кулачка) состоят из формованного полипропиленового материала, посредством чего они могут соединяться вместе с небольшим изгибом. Баллон С удерживается в отверстии 31 на верхнем краю главной детали 6 корпуса, при этом деталь корпуса проходит по всей окружности детали СР опрессовки клапана баллона С. Реальная система удерживания баллона в соединении с деталью корпуса не составляет части настоящего изобретения, но может быть такой, как описывается в недавно поданной заявителем британской заявке на патент 0227489.2. Внутри главной детали корпуса, внутри отверстия формируются внутренние бороздки 32. Соединительный элемент 41 (см. фиг. 9, 10 и 11) вставлен в корпус, при этом бороздки 32 зацепляются с ребрами 42 по его периферии. Соединительный элемент также состоит из формованного полипропилена. По центру соединительный элемент имеет углубление 43 для выходного стержня S баллона. Углубление продолжается посредством прохода 44, который имеет тонкостенную перегибаемую часть 45 и край 46 сопла. Он находится в подвижной части 48 клапана соединительного элемента. Главная деталь 411 соединительного элемента 41 и деталь 48 клапана соединены посредством подвижного шарнира 49, в форме двух мембран 491, 492 на соответствующих сторонах соединительного элемента между ушками 501, 502 и выступами 511, 512. Выступы соединяются друг с другом с помощью бруска 52, имеющего отверстие 53 сопла. Между ушками 501, 502 и на каждой стороне перегибаемой трубки 45 проходят два толкателя 541, 542, которые составляют единое целое с соответствующими ушками 501, 502 и приводятся в движение с помощью выступов 231, 232 кулачков, с наложением язычков 551, 552, проходящих из внутреннего пространства главной детали 6 корпуса, для осуществления латерального воздействия на соединительный элемент со стороны кулачка. Толкатели 541, 542 имеют закругленные части 56, центрированные на оси шарниров, с верхними и нижними ограничителями 571, 572 перемещения клапана. В дополнение к этому ушки 501, 502 несут на своих сторонах, направленных в том же направлении,что и закругленные части 56, пары поворачивающихся зажимов 581, 582, для удерживания заслонки с возможностью поворота, которая будет описана ниже. На той же стороне отливки на выступах 511, 512 предусмотрена пара спусковых рычагов 591, 592.-4 007420 Заслонка 61 (см. фиг. 14, 15 и 16) имеет поворачивающуюся ось В. На противоположных краях оси,заслонка имеет малые упорные фланцы 62, с поворачивающимися стержнями 60, выступающими из них. Внутрь от стержней сформированы два утолщения 63. Каждое из них имеет палец 64, 65, выступающий из него под углом вниз. Одно из утолщений имеет пружинную петлю 66, проходящую назад, внутрь и опять вперед, при этом ее дальний край 67 находится рядом с утолщением, к которому прикреплен ближний край 68. За стержнями в утолщениях находятся отверстия 69, сформированные сверху, и защелки 70, проходящие под отверстиями. Они имеют поверхности 71 защелок, сформированные во время литья посредством выступов через отверстия. Защелки имеют кулачковые поверхности 72. Они расположены таким образом, чтобы они упирались в спусковые рычаги 591, 592, когда устройство взведено. Затем спусковые рычаги проходят поверх края поверхности кулачков и входят в зацепление на поверхностях защелок. Последней особенностью заслонки является язычок 73, который проходит между толкателями 541, 542, чтобы контролировать утечку воздуха, которая могла бы произойти в другом случае. Теперь будет описана работа устройства. Сначала устройство является закрытым, и гибкие элементы находятся в свободном состоянии. Другими словами заслонка находится в своем самом верхнем по ходу потока положении, как показано на фиг. 3 и 17 (1), и шарнирная часть 48 соединительного элемента находится в своем нижнем положении. Заслонка удерживается в своем положении при помощи пружины 66, опираясь своим дальним краем 61 на упор 81, внутрь от ушка 502. Подвижная часть соединительного элемента повернута вниз, благодаря тенденции изгибаемой трубки к выпрямлению в свое сформованное состояние. Ее положение контролируется двумя пальцами 82, выступающими латерально из бруска 52, для упора в выступы кулачков 231,232. При открывании крышки выступы кулачков воздействуют посредством язычков 551, 552 на толкатели 541, 542. Они поднимают соединительный элемент 41 против действия внутренней пружины (не показана) дозирующего клапана в баллоне, со смещением стержня S внутрь баллона. Когда крышка поворачивается, центральный палец 24 между выступами кулачков зацепляется с вырезанным выступом 83 между пальцами 82 на шарнирной части соединительного элемента. Это действие поднимает подвижный элемент и закрывает изгибаемую трубку. Дальнейший подъем открывает клапан баллона, и доза, отмеряемая клапаном баллона, высвобождается в верхнюю часть трубки. Она удерживается там посредством перегибаемой трубки, действующей в качестве закрытого клапана. Разумеется, доза удерживается только тогда, когда шарнирная часть 48 клапана удерживается в верхней позиции, в которую она перемещается. Это достигается под действием спусковых рычагов 591,592, движущихся вдоль поверхностей 72 кулачков и зацепляющимися с поверхностями 71 защелок. Когда спусковые рычаги входят в зацепление, защелки 70 движутся назад, поворачивая заслонку вниз, до некоторой степени, против действия пружины 66. После того, как спусковые рычаги освобождают край поверхностей кулачков, пружина перемещает защелки под спусковые рычаги. Возникает свободное пространство для шарнирной части 48, для дальнейшего продолжения поворота, до тех пор, пока центральный палец 24 не выйдет из зацепления с выступом 83. Теперь устройство взведено для ингаляции. Дыхание через мундштук вызывает протекание воздуха вниз через вход 12 для воздуха, открывающийся при открывании крышки, и соударение с заслонкой 61 как таковой. Она сдувается вниз против действия пружины 66, высвобождая спусковые рычаги. Перегибаемая трубка стремится выпрямиться под действием своей собственной упругости и давления удерживаемой дозы; и доза высвобождается через сопло в мундштук для ингаляции, сопло проходит через отверстие 4 мундштука, и доза высвобождается. Геометрическое расположение заслонки и шарнирной части 48 можно увидеть на фиг. 17. Ось В вращения заслонки отделена некоторым расстоянием от оси D вращения шарнирной части, при этом точка зацепления спусковых рычагов 591 и защелок 70 лежит между параллельными плоскостями В' иD', проходящими через оси В и D. Реальные точки зацепления лежат на стороне заслонки в общей плоскости Р, проходящей через оси. После использования крышку закрывают. Кулачки дают возможность подвижному элементу вернуться вниз, и палец 24 проходит через вырезанный выступ 83 в результате поверхностей 84 кулачков,находящихся на их обратных сторонах. Если перегибаемая трубка теряет свою упругость и открывается медленно, палец 64 на стороне пружины поворота заслонки действует на ушко 85, сформированное как единое целое с ушком 511 шарнирной части и проходящее через ось Н шарнира. При этом шарнирная часть перемещается в свое открытое положение. Следующий возможный случай представляет собой закрывание крышки без ингаляции. В этом случае палец 65 зацепляется посредством пальца 25, отклоняя заслонку от ее положения, в котором шарнирная часть высвобождает дозу. Пружина 66 возвращает заслонку после этого ее перемещения (что, разумеется, происходит при закрывании, даже если доза высвобождается посредством ингаляции). Таким образом, устройство возвращается в свое начальное положение, при котором упругие свойства пластмассы уменьшены.-5 007420 Все компоненты устройства (включая баллон) формируются из полипропилена, за исключением заслонки, пружина которой обуславливает использование ацеталя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дозирующее устройство для распределения дозы вещества в виде газа, газовой взвеси или капель из его источника, содержащее корпус с мундштуком; соединительный элемент в корпусе, имеющий углубление для приема патрубка из источника вещества; клапан, приводимый в действие дыханием, совмещенный с соединительным элементом, для контроля высвобождения газа и/или жидкости, содержащей или представляющей собой вещество, причем клапан содержит гибкую трубку для приема дозы газа или жидкости указанного вещества, причем трубка проходит от клапанного входа, соединенного с патрубком соединительного элемента, и имеет часть, которая выполнена с возможностью перегиба для закрывания клапана и перемещения в положение высвобождения, в котором перегиб трубки устраняется для открывания клапана, и выходной край, выполненный с возможностью перемещения для перегибания/устранения перегиба трубки; и выходной элемент, несущий выходной край гибкой трубки и соединенный с возможностью поворота с соединительным элементом, для контроля перегибающего/устраняющего перегиб перемещения гибкой трубки; при этом трубка перегибается до состояния перекрывания просвета, когда поворачивающийся выходной элемент находится в положении готовности, и перегиб устраняется, когда поворачивающийся выходной элемент перемещается в положение высвобождения; и спусковой рычаг выходного элемента для удержания его в положении готовности перед ингаляцией; заслонку, приводимую в действие дыханием, которую несет на себе соединительный элемент, и предусмотренную для воздействия на нее дыхания при ингаляции, причем заслонка имеет защелку, дополняющую спусковой рычаг, и заслонка установлена для защелкивания поворачивающегося выходного элемента, для закрывания посредством перегиба гибкой трубки под действием защелки и спускового рычага и для высвобождения поворачивающегося выходного элемента, для устранения перегиба трубки и высвобождения вещества при ингаляции, при помощи высвобождения спускового рычага посредством защелки и перемещения выходного элемента в его положение высвобождения,отличающееся тем, что источник представляет собой находящийся под давлением контейнер с медикаментом с дозирующим клапаном, удерживаемым в корпусе, и соединительный элемент установлен в корпусе с возможностью скольжения для перемещения по направлению к контейнеру, и распределение дозы в клапан осуществляется посредством соединительного элемента. 2. Дозирующее устройство по п.1, отличающееся тем, что оно содержит установленную с возможностью поворота крышку для мундштука, причем крышка имеет поворачивающуюся ось и кулачок, расположенный на оси для перемещения соединительного элемента по направлению к источнику для высвобождения дозы. 3. Дозирующее устройство по п.2, отличающееся тем, что палец на заслонке и палец, прикрепленный к поворачивающейся крышке, расположены для взаимодействия, для высвобождения поворачивающегося выходного элемента из его взведенного положения в случае закрывания устройства без ингаляции. 4. Дозирующее устройство по любому из предыдущих пунктов, отличающееся тем, что поворачивающийся выходной элемент установлен для перемещения под давлением в перегибаемой трубке и/или под действием упругой силы, в частности, перегибаемой трубки. 5. Дозирующее устройство по любому из предыдущих пунктов, отличающееся тем, что соединительный элемент, перегибаемая трубка и поворачивающийся выходной элемент представляют собой единый узел из пластмассы, получаемый посредством литья под давлением, при этом поворачивающийся выходной элемент поворачивается к соединительному элементу посредством одного или более подвижных шарниров и имеет выходное сопло после перегибаемой трубки. 6. Дозирующее устройство по п.5, отличающееся тем, что соединительный элемент имеет две пары поворачивающихся зажимов для удерживания заслонки с возможностью поворота, которая имеет два формованных поворачивающихся стержня на своем ближнем краю. 7. Дозирующее устройство по п.5 или 6, отличающееся тем, что заслонка имеет по меньшей мере одну защелку для взаимодействия с одним или с каждым спусковым рычагом на поворачивающемся выходном элементе, причем расположение является таким, что защелки и спусковые рычаги, когда они находятся в зацеплении, расположены между параллельными плоскостями, проходящими через оси враще-6 007420 ния заслонки и выходного элемента на соединительном элементе, посредством чего перемещение заслонки под действием дыхания перемещает защелки по направлению к общей плоскости для высвобождения спусковых рычагов и выходного элемента. 8. Дозирующее устройство по п.7, отличающееся тем, что защелки и спусковые рычаги, когда они находятся в зацеплении, расположены по одну сторону от общей плоскости, проходящей через оси вращения. 9. Дозирующее устройство по п.7 или 8, отличающееся тем, что защелки имеют поверхности кулачков напротив поверхностей защелок, чтобы воздействовать на спусковые рычаги во время взвода дозирующего устройства. 10. Дозирующее устройство по любому из предыдущих пунктов, отличающееся тем, что заслонка имеет пружину, составляющую с ней единое целое, действующую на соединительный элемент, для его смещения, как правило, в находящееся выше по потоку положение потока ингаляции. 11. Дозирующее устройство по любому из предыдущих пунктов, отличающееся тем, что заслонка содержит палец, установленный для воздействия на поворачивающийся выходной элемент, чтобы перемещать его по направлению к его открытому положению, когда заслонка перемещается под действием дыхания при ингаляции.
