Зубная щетка

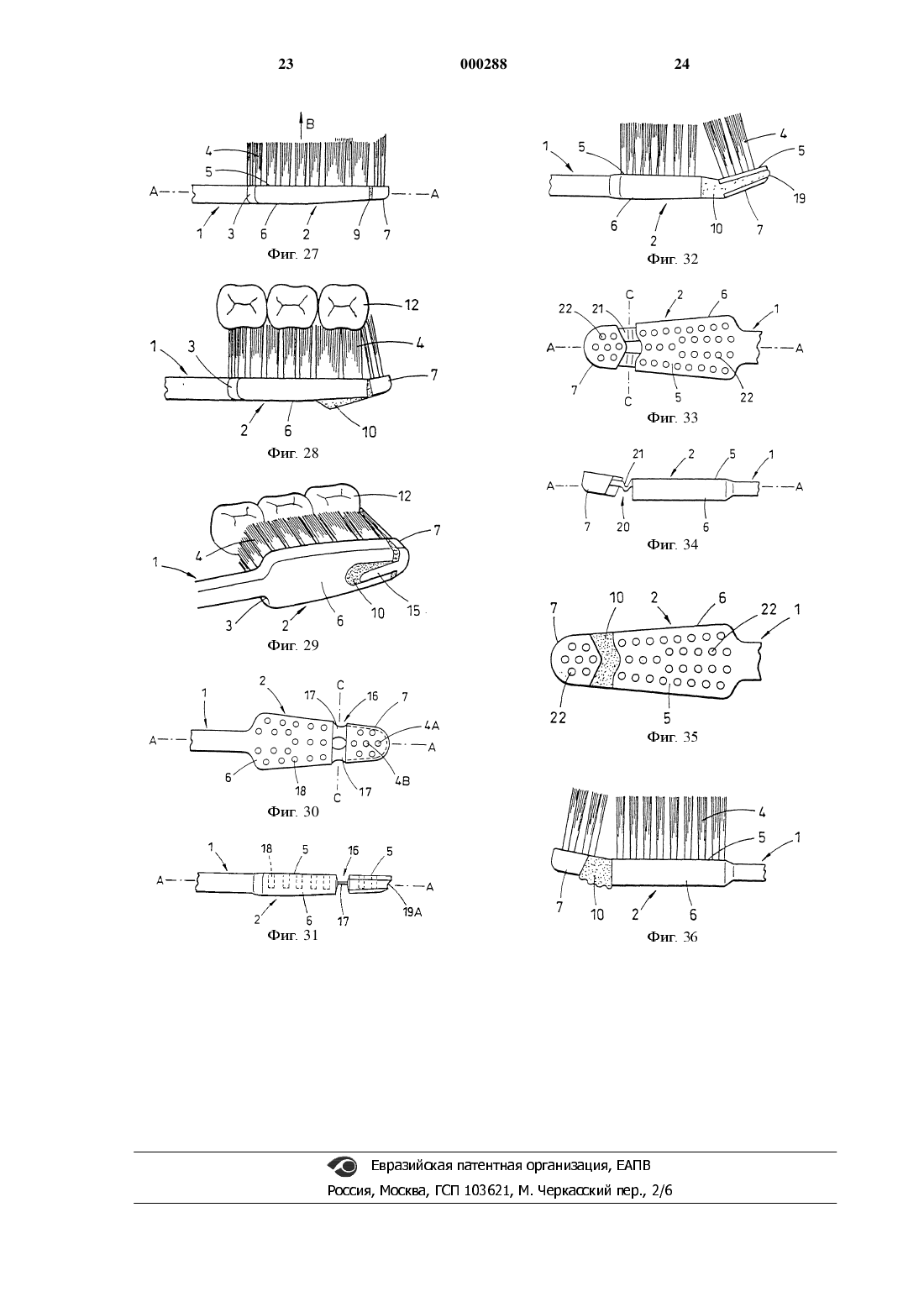

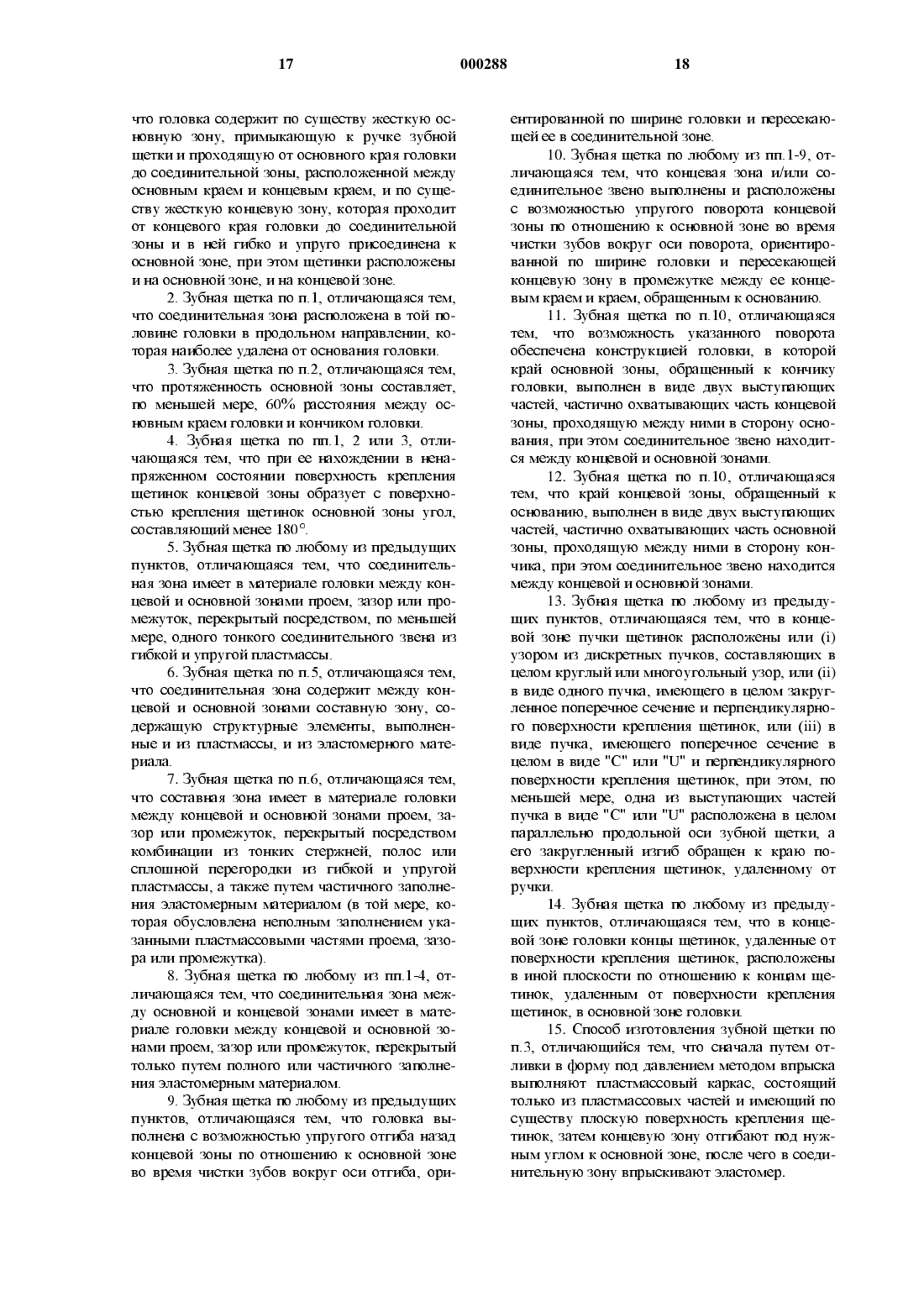

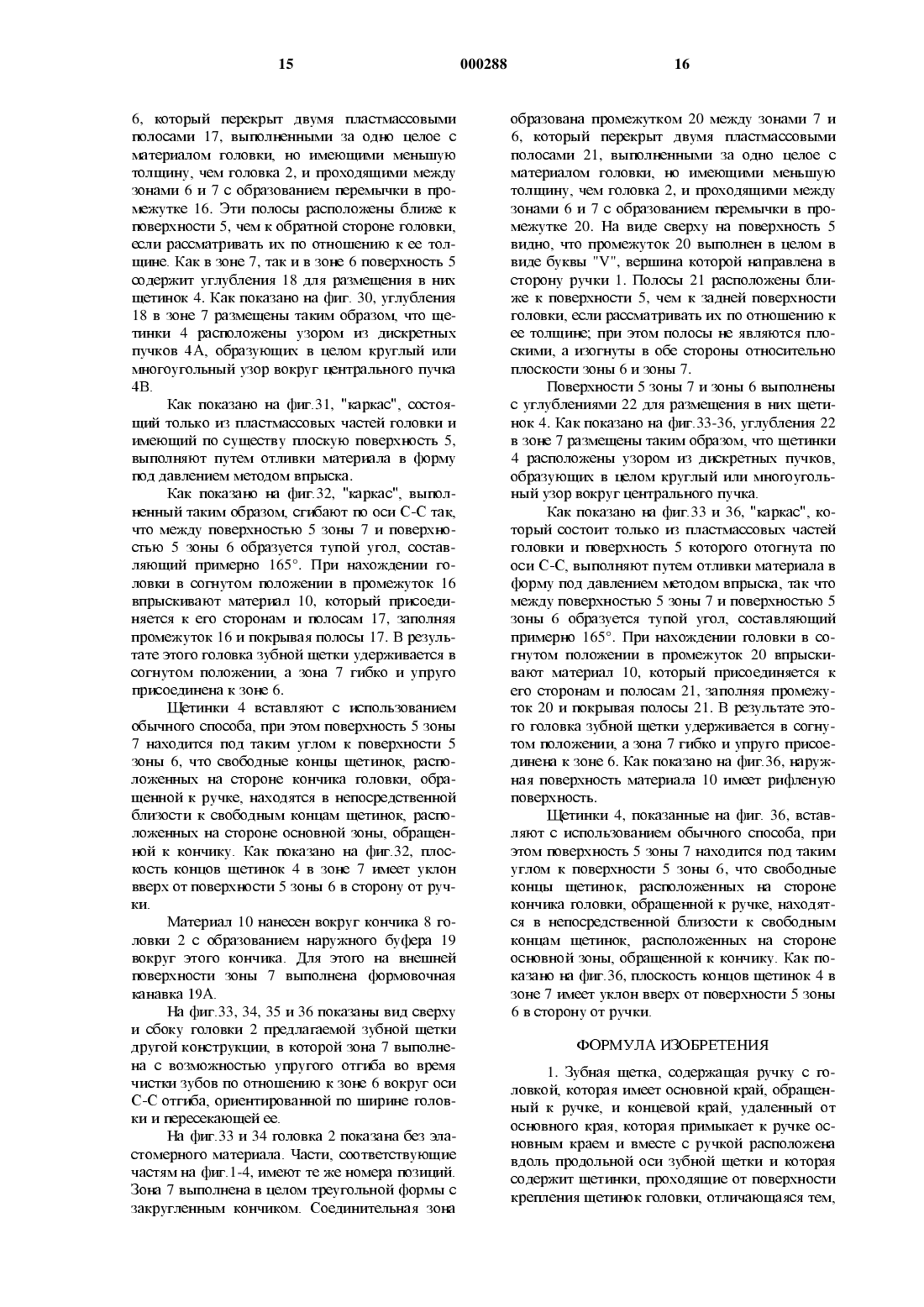

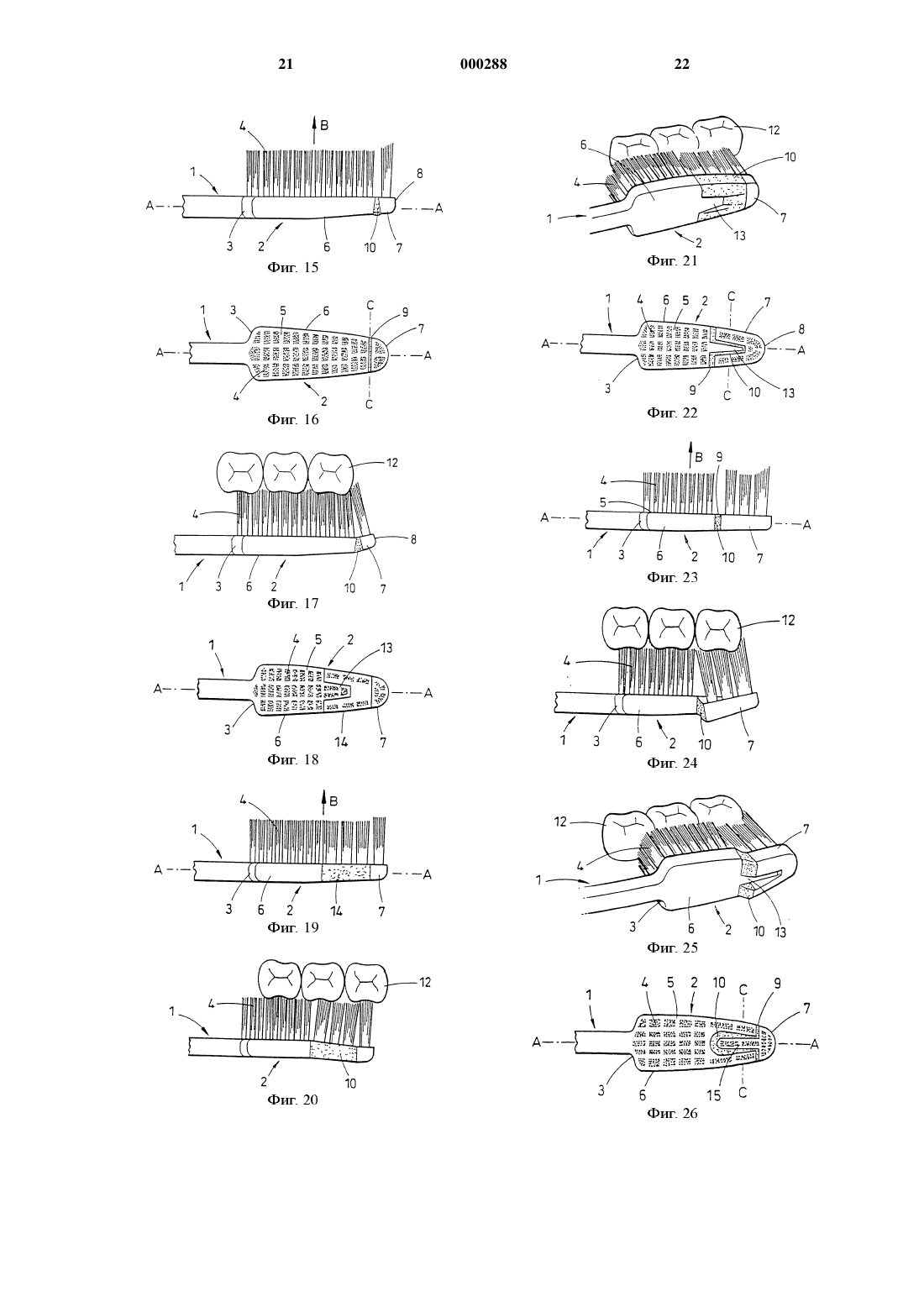

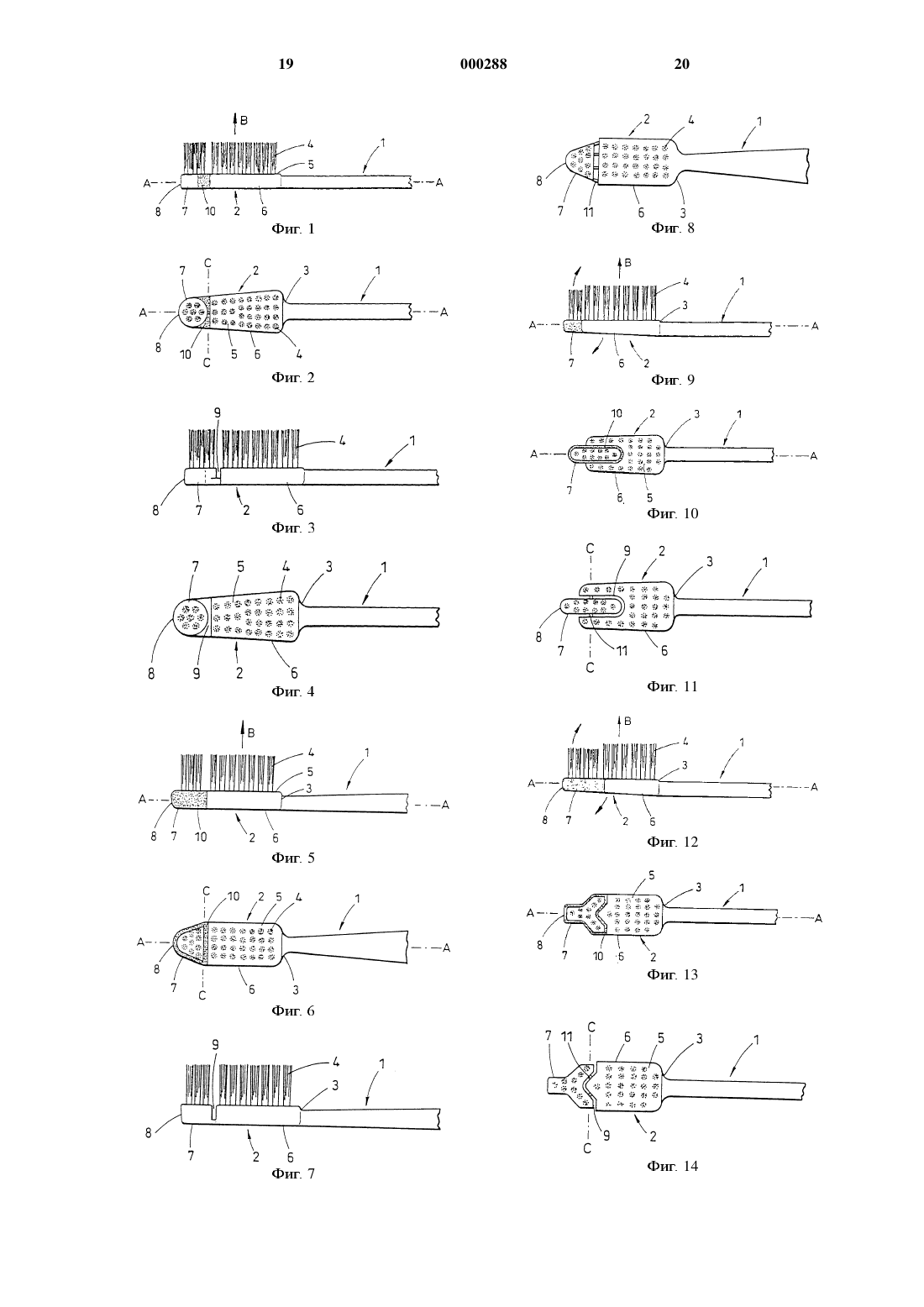

Настоящее изобретение относится к зубным щеткам, в особенности к зубным щеткам,которые имеют в своей головке гибко присоединенную зону.Зубные щетки такого типа известны. Так,например, в международной публикации ХУО 92/17093 описана зубная щетка, головка которой разделена на две или более частей, которые гибко и упруго присоединены друг к другу и/или к ручке щетки. Специфическая форма зубной щетки, описанной в ШО 92/17093, характеризуется тем, что на поверхности ее головки, противоположной той, из которой вЬ 1 ступают щетинки, для Модулирования гибкости вЬ 1 ПОЛНСНЫ ВЫСМКИ, ЗЗПОЛНСННЫС эластомерным Материалом. В ОПИСЗННЪ 1 Х вариантах ВЫПОЛНСния выемки в целом равномерно распределены по обратной поверхности головки или вокруг средней точки на продольной оси головки, что обеспечивает возможность приспособления всей головки к изогнутой форме зубов. В международной публикации Ю 96/02165 описаны зубНЫС ЩСТКИ С ГИбКИМИ ГОЛОВКЗМИ, КОНСТРУКЦИЯ которых аналогична описанной в международной публикации ШО 92/ 17093, а концы их щетинок имеют профиль в целом вогнутой формы. В патенте Германии ВЕ-С 87 05 474.4 описана зубная щетка, в которой концевая зона головки шарнирно присоединена к ее основной зоне, а рабочая кнопка, расположенная на ручке, обеспечивает возможность отгиба концевой зоны головки по отношению к основной зоне.Целью настоящего изобретения является создание зубной щетки, в которой гибкость головки сконцентрирована на ее кончике, удаленном от ручки, с тем, чтобы улучшить способность щетки очищать задние поверхности зубов.Предложена зубная щетка, содержащая ручку с головкой, которая имеет основной край,обращенный к ручке, и концевой край, удаленный от основного края, которая примыкает к ручке основным краем и вместе с ручкой расположена вдоль продольной оси зубной щетки и которая содержит щетинки, проходящие от поверхности крепления щетинок головки, и характеризующаяся тем, что головка содержит по существу жесткую основную зону, примыкающую к ручке зубной щетки и проходящую от основного края головки до соединительной зоны, расположенной между основным краем и концевым краем, и концевую зону, Которая проходит от концевого края головки до соединительной зоны и в ней гибко и упруго присоединена к основной зоне, при этом щетинки расположены и на основной зоне, и на концевой зоне.В описанной конструкции зубной щетки гибкость головки сконцентрирована у концевого края, а соединение концевой зоны с основной ЗОНОЙ ПрСДПОЧТИТСЛЬНО ВЬППОЛНСНО С ВОЗМОЯСНОстью упругого отгиба или поворота концевой зоны по отношению к основной зоне во время чистки зубов. Соединительное звено, располо 000288женное в соединительной зоне между концевой и основной зонами головки, обеспечивает возможность отгиба или поворота концевой зоны вокруг оси отгиба или поворота, которая расположена в плоскости поверхности крепления щетинок в целом поперечно-продольной оси щетки, так что щетинки, расположенные в концевой зоне, могут отклоняться назад, т.е. так, что их свободные концы повернуты в сторону ручки,способствуя очищению задних поверхностей зубов. Кроме того, гибкое соединение помогает избежать чрезмерного нажима щеткой во время чистки зубов.Обычно головка зубной щетки соединена с ручкой посредством шейки, расположенной между основанием головки и частью ручки, за которую держат при пользовании щеткой.Основная зона головки выполнена по существу жесткой, т.е. во время чистки зубов ее деформация существенно не отличается от обычной деформации головки пластмассовой зубной щетки.Соединительная зона предпочтительно расположена в той половине головки в продольном направлении, которая наиболее удалена от основания головки. Протяженность основной зоны предпочтительно составляет, по меньшей мере, 60%, например, по меньшей мере, 75% расстояния между основным краем головки и ее кончиком.Концевая зона также может быть вЬ 1 полнена по существу жесткой, так что сама она не испытывает существенных деформаций помимо ее отгиба или поворота по отношению к основной зоне. Концевая зона может иметь множество форм, соответствующих форме кончика головки, например круглую, треугольную (включая заостренную), прямоугольную, удлиненную,ромбовидную и т.д.Когда зубная щетка находится в ненапряженном состоянии, т.е. не используется по наЗНЗЧСШПО, ПОВСрХНОСТИ КрСПЛСНИЯ ЩСТИНОК концевой и основной зон предлагаемой зубной щетки Могут быть по существу копланарными,т.е. могут находиться по существу под углом 180 друг к другу. В предпочтительном варианте выполнения предлагаемой зубной щетки поВСрХНОСТЬ КрСПЛСНИЯ ЩСТИНОК КОНЦСВОЙ З 0 НЪ 1 образует с поверхностью крепления щетинок основной зоны угол, составляющий менее 180,например 150-179, предпочтительно 155-17 О. Предпочтительным является тот угол, при котором свободные концы щетинок, закрепленных в концевой зоне со стороны ручки, расположены в непосредственной близости к свободным концам щетинок, закрепленных в основной зоне со стороны кончика, например касаясь их.В ОДНОМ ИЗ вариантов ВЫПОЛНСНИЯ настоящего изобретения соединительная зона между концевой и основной зонами головки имеет проем, зазор или промежуток в материале головки, перекрытый посредством, по меньшеймере, одного тонКого соединительного звена,выполненного из гибкой и упругой пластмассы. В этой конструкции головка эффективно соедиНСНЗ такими СОСДИНИТСЛЬНЪ 1 МИ ЗВСНЬЯМИ В ДВУХ местах. Такие звенья могут содержать тонкие стержни, тонкие полосы или сплошную тошсую перегородку, выполненные из гибкой и упругой пластмассы. Эти стержни, тонкие полосы или перегородка могут находиться в той же плоскости, что и, по существу, плоская головка, либо МОГУТ бЫТЬ НЗКЛОННЫМИ ИЛИ ИЗОГНУТЫМИ ПО отношению к плоскости. Для изготовления этих звеньев может применяться та же пластмасса,что и для концевой и основной зон головки, но имеющая при этом гибкость благодаря малой толщине звена, например, Кончик, основание и перемычка (перемЬ 1 чКи) могут быть отлиты КаК единое целое.В другом варианте настоящего изобретения соединительная зона между концевой и основной зонами головки может включать составную зону, имеющую Конструктивные элементы,ВЫПОЛНСННЫС И ИЗ ПЛЗСТМЗССЫ, И ИЗ эластомерного материала. Такая составная зона может содержать, например, проем, зазор или промежуток в материале головки, который перекрыт посредством комбинации из тонКих стержней,полос или сплошной перегородки, выполненных из гибкой и упругой пластмассы, например за одно целое с головкой, а также посредством эластомерного материала, расположенного в уКазанном проеме, зазоре или промежутке. Эти стержни, тонкие полосы или перегородка могут быть расположены в той же плосКости, что и, по существу, плоская головка, либо могут быть НЗКЛОННЫМИ ИЛИ ИЗОГНУТЫМИ, ИЛИ СОГНУТЬ 1 МИ ПО отношению к плоскости. В этой конструкции головка эффективно соединена такими соединиТСЛЬНЫМИ ЗВСНЬЯМИ В ДВУХ МССТЗХ, ПрИ ЭТОМ ЭТИ ЗВСНЬЯ ЗЗДСЛЗНЫ В ПОКРЬПЗЗЮЩСМ СЛОС ЭЛЗСТОМСра.Такая составная зона может содержать,например сетку, элемент в виде лестнрщы, решетчатый элемент, ячеистую или решетчатую структуру из пластмассы, выполненные за одно целое с материалом головки, а также промежутки, содержащие эластомерный материал. Такая составная зона может содержать, по меньшей мере, одну, например две пластмассовые полосы, выполненные за одно целое с материалом головки, но имеющие по сравнению с ней меньшую толщину и проходящие между концевой и основной зонами, перекрывая проем, зазор или промежуток между ними, который содержит также эластомерный материал, соответствующим образом пршсрепленный К сторонам промежутка и к полосам и соответствующим образом, по существу, заполняющий проем, зазор или промежуток, возможно при этом выстуПЗЯ В ОТДСЛЬНЫХ МССТЗХ над поверхностью ОКружающей пластмассы головки. В такой конструКции полосы могут быть расположены ближеК поверхности Крепления щетиноК, Чем К задней поверхности головки, если рассматривать их положение по отношению к толщине головки. Пластмассовые части в такой составной зоне могут иметь толщшту, достаточную для существенного содействия в обеспечении гибкости и упругости соединительной зоны, или наоборот,ОНИ МОГУТ бЫТЬ настолько ТОНКИМИ, ЧТО ОКЗЗЫвают незначительное влияние на гибкость и упругость этой зоны и таким образом могут служить только для удержания концевой и основной зон головки вместе до добавления в них эластомера.В другом варианте выполнения настоящего изобретения соединительная зона между концевой и основной зонами головки может содержать проем, зазор или промежуток в материале головки, перекрытый только посредством полного или частичного заполнения эластомерным материалом. В этой Конструкции головка является эффективной в двух зонах, разделенных промежутком, содержащим эластомерный материал, Который предпочтительно приКреплен к концевой и основной зонам на противоположных сторонах проема, зазора или промежутка с обеспечением удержания этих зон головки вместе.Указанные проемы или зазоры могут быть выполнены в виде щели, промежутка или вЬ 1 реза по ширине головки, отделяющих основную зону от концевой зоны. Такой проем может быть открытым со стороны поверхности Крепления щетинок и/или с противоположной стороны головки, а также может проходить через всю головку. Такие проемы, зазоры или промежутки могут иметь различную форму, например, форму щелей, выполненных по ширине головки. На виде сверху они могут быть, по суЩССТВУ, ПрЯМЫМИ И ориентированными ПО ШИрИНС ГОЛОВКИ, а ТЗКЭКС ИЗОГНУТЫМИ ИЛИ УГЛОВЫми, например, в целом в форме букв "С", "(Г или "У". В такой конструкции выпуклая часть букв "С" или "П" либо вершина буквы 7 могут быть направлены или в сторону руЧКи или,наоборот, в сторону кончика головки от ручки. В другом случае такой проем, зазор или промеЖУТКИ МОГУТ ИМСТЬ СУЖСНИС на КРЗЯХ ГОЛОВКИ И расширяться к ее центру или наоборот.Предпочтительно, ЧТО, например, проем,зазор или промежуток может содержать, по меньшей мере, одну, предпочтительно одну вЬ 1 емку, глубина которой составляет часть толщины головки, так что остаток пластмассы в нижней части выемки образует тонкое соединительное звено. Такая выемка впоследствии может быть частично или полностью заполнена эластомерным материалом с образованием составной зоны.В другом варианте выполнения проем, зазор или промежуток могут проходить по всей толщине головки, по меньшей мере, в отдельных ее местах, оставляя, например, перемычкииз материала головки, пересекающие этот проем, зазор или промежуток между местами, в которых они проходят по всей толщине головки. Такой проем, зазор или промежуток могут быть полностью или частично заполнены эластомерным материалом с образованием тем самым составной зоны. В случае, когда проем,зазор или промежуток проходит по всей толщине головки всей своей длиной, они также могут быть полностью или частично заполнены эластомерным материалом.Проем, зазор или промежуток может проходить по всей ширине головки зубной щетки до ее боковых сторон, а находящийся в ъшх эластомерный материал может быть размещен вокруг концевой зоны головки и/или вокруг основной зоны с образованием вокруг головки щетки эластомерного буфера для смягчения любого удара головкой зубной щетки о десны пользователя, а также для мягкого массажа десен. В еще одном варианте выполнения эластомерный материал может быть размещен вокруг концевой зоны головки с образованием эластомерного буфера известным способом, описанным, например в патенте Франции РК 442832 и в патенте Германии ВЕ 36 28 722.Если проем, зазор или промежуток содержит эластомерный материал , то наружная сторона этого материала может иметь рифленую поверхность, дополнительно способствующую регулированию гибкости соединительной зоны.В одном из вариантов выполнения предлагаемой зубной щетки головка выполнена таким образом, что во время чистки зубов ее концевая зона может упруго отгибаться назад относительно основной зоны вокруг оси отгиба, ориентированной по ширине головки и пересекающей ее в соединительной зоне. Ось отгиба может пересекать головку внутри проема, зазора или промежутка, описанных выше, или по их краю. В такой конструкции проем, зазор или промеЖуток может иметь такую форму, что ось отгиба, ориентированная по ширине головки, пересекает головку щетки целиком внутри этого проема, зазора или промежутка. Если соединительная зона является составной, как описано выше, отгиб кончика головки может осуществЛЯТЬСЯ ПУТСМ отгиба ВЬЦЦСОПИСЗННЫХ ПЛЗСТМЗСсовых частей или сгибания в точке, в которой такая часть стыкуется с краем проема, зазора или промежутка.Такая конструкция может обеспечивать отгиб всей концевой зоны головки от плоскости,лежащей между поверхностью крепления щетиНОК И ПрОТИВОПОЛОЯСНОЙ ПОВСрХНОСТЬЮ ГОЛОВКИ,в направлении щетинок, так что в результате во время чистки зубов концевая зона отгибается назад к основной зоне головки. Такое отгибание концевой зоны способствует очищению зубов,обеспечивая, например лучшую приспособляемость самой зубной щетки к изогнутой форме ряда зубов.В альтернативном варианте ВЬТПОЛНСНИЯ предлагаемой зубной щетки концевая зона и/или соединительное звено могут быть вЬ 1 полнены и расположены с возможностью упругого поворота концевой зоны по отношению к основной зоне во время чистки зубов вокруг оси поворота, ориентированной по ширине головки и пересекающей концевую зону в промежутке между ее концевым краем и краем, обращенным к основанию.Такая конструкция обеспечивает возможность поворота концевой зоны вокруг этой оси,расположенной в некотором месте по длине концевой части, т.е. вызывает качание концевой зоны, при котором во время чистки зубов часть концевой зоны, обращенная к внешнему кончику головки, поворачивается от плоскости, лежащей между поверхностью крепления щетинок и противоположной поверхностью головки, в направлении щетинок, а другая часть концевой зоны, обращенная к основной зоне головки, поворачивается от плоскости, лежащей между поверхностью крепления щетинок и противоположной поверхностью головки, в направлении,противоположном направлению щетинок, или наоборот.В ЭТОМ варианте ВЬТПОЛНСНИЯ ВОЗМОЯСНОСТЬ такого поворота вокруг оси может быть обеспечена, например, в конструкции головки, в которой край основной зоны, обращенный к кончику ГОЛОВКИ, ВЬТПОЛНСН В ВИДС ДВУХ ВЬТСТУППОЩИХ частей, частично охватывающих часть концевой зоны, проходящую между ними в сторону основания, при этом между этими зонами расположено соединительное звено. Так, например,край основной зоны, обращенный к кончику головки, может быть выполнен в форме вилкообразной конструкции с двумя зубцами, между которыми расположена часть концевой зоны,при этом между концевой и основной зонами расположено соединительное звено.В другой конструкции головки в этом варианте выполнения край концевой зоны, обращенный к основной зоне, может быть выполнен в виде двух выступающих частей, частично охватывающих часть основной зоны, проходящую между ними в сторону кончика, при этом между этими зонами расположено соединительное звено. Так, например, край концевой зоны, обращенный к основной зоне головки, может быть выполнен в форме вилкообразной конструкции с двумя зубцами, между которыми расположена часть основной зоны, при этом между концевой и основной зонами расположено соединительное звено.Концевая зона в целом может быть выполнена, например, в форме букв "С", "П или /",ВЬТСТУПЗЮЩИС части КОТОРЫХ НЗПРЗВЛСНЬТ В СТОрону основной зоны, либо буквы "УЛ верхние выступающие части которой также направлены в сторону основной зоны. Часть основной зоны,проходящая в сторону кончика головки, можетбыть расположена Между этими выступающими частями.В конструкции головки, у которой край основной зоны, обращенный к кончику головки,ВЬТПОЛНСН В ВИДС ДВУХ ВЬТСГУПЗЮЩИХ ЧЗСГСЙ,частично ОХВЗТЬТВПОЩИХ ЧЗСГЬ КОНЦСВОЙ ЗОНЫ,проходящую между ними в сторону основной зоны, при этом между этими зонами имеется проем, а между указанными выступающими частями и соответствующей стороной концевой ЗОНЫ МОГУТ бЫТЬ ВЫПОЛНСНЫ ТОНКИС СОСДИНИтельные звенья из гибкой и упругой пластмасСЫ, как описано ВЬТШС. В КОНСТрУКЦИИ ГОЛОВКИ,у которой край концевой зоны, обращенный к ОСНОВНОЙ ЗОНС, ВЬТПОЛНСН В ВИДС ДВУХ ВЫСТУПЗЮЩИХ ЧЗСГСЙ, ЧЗСГИЧНО ОХВЗТЬТВПОЩИХ ЧЗСГЬ основной зоны, проходящую между НИМИ в сторону кончика головки, а между этими зонами имеется проем, между указанными вЬ 1 ступающими частями и основной зоной могут быть ВЫПОЛНСНЫ ПСрСМЬТЧКИ. В таких ЗУбНЫХ щетках ПСрСМЬТЧКИ ПрСДПОЧТИТСЛЬНО МОГУТ бЫТЬ размещены в местах, расположенных диаметрально противоположно друг другу по ширине головки и определяющих ось поворота с обеспечением при этом поворота кончика головки в плоскости, в которой лежит продольная ось. В дополНИТСЛЬНОМ ИЛИ альтернативном варианте ВЫполнения такие перемычки могут быть расположены в других местах проема с обеспечением поворота вокруг других осей.В качестве эластомерного материала может применяться эластомерный материал,ОбЬШНО ИСПОЛЬЗУСМЬТЙ В ДВУХКОМПОНСНТНЬТХ зубных щетках, описанных, например в Европейском патентном документе ЕР 0336641; такой материал может соединяться с пластмассаМИ, ИСПОЛЬЗУСМЬТМИ ДЛЯ ИЗГОТОВЛСНИЯ рУЧСК зубных щеток. Эластомерный материал могут вводить в форму зубной щетки путем впрыска сразу после формования пластмассовых частей зубной щетки путем отливки под давлением методом впрыска, так что горячая пластмасса плавится и связывается с эластомерным материалом. Этот процесс широко известен.В основной зоне головки щетинки могут располагаться В ДИСКрСТНЬТХ пучках, ИМСЮЩИХ В целом круглое сечение, узорами, как правило,хорошо известными в отрасли производства ЗУбНЫХ ЩСТОК, например, ПрОДОЛЬНЬТМИ ИЛИ ПОперечными рядами, отстоящими друг от друга,как правило, на стандартное расстояние. Если ЩСТИНКИ ЗЗКрСПЛСНЬТ ПУТСМ ВПЛЗВЛСНИЯ, ТО В ДОПОЛНИГСЛЬНОМ ИЛИ альтернативном варианте выполнения их можно расположить "ковром",который может иметь круглое или другое поперечное сечение.В концевой зоне головки щетинки могут бЫТЬ РЗСПОЛОЖСНЬТ ДИСКРСТНЬТМИ пучками,имеющими в целом круглое сечение, либо, в случае когда щетинки закреплены путем вплавления, дополнительно или альтернативно онимогут быть расположены "ковром", который может иметь круглое или иное поперечное сечение. В концевой зоне пучки щетинок предпочтительно размещают или (1) узорами из дискретных пучков, составляющих в целом круглый или многоугольный узор, или (11) в виде одного пучка, имеющего в целом закругленное поперечное сечение и перпендикулярного поверхности крепления щетинок, или (111) в виде пучка, имеющего поперечное сечение в целом в виде букв "С" или "П" и перпендикулярного ПОВСрХНОСГИ КрСПЛСНИЯ ЩСТИНОК, ПрИ ЭТОМ, ПО меньшей мере, одна из выступающих частей пучка в виде "С" или Ю" расположена в целом параллельно продольной оси зубной щетки, а закругленный изгиб пучка в виде "С" или "П" обращен к краю поверхности крепления щетинок, удаленному от ручки.КОНЦЬТ ЩСТИНОК, УДЗЛСННЫС ОТ ПОВСрХНОсти их крепления, могут быть по существу копланарными. В другом варианте выполнения ЭТИ КОНЦЫ МОГУТ ИМСТЬ ВОЛНИСТУЮ ПОВСрХНОСГЬ,обеспечивающую их приспособляемость к неровному профилю зубов, или зубчатую форму,способствующую прочищению межзубных промежутков. Применение в зубных щетках щетинок с подобной волнистой поверхностью ИЗВССТНО. В ДОПОЛНИТСЛЬНОМ ИЛИ альтернативном варианте удаленные от поверхности крепЛСНИЯ ЩСТИНОК КОНЦЫ ЩСТИНОК, РЗСПОЛОЖСННЪТХ в концевой зоне головки, могут лежать в другой плоскости относительно аналогичных концов щетинок, расположенных в основной зоне гоЛОВКИ. Например, ПЛОСКОСТЬ ЭТИХ КОНЦОВ В КОНцевой зоне может иметь уклон вверх от поверхности крепления щетинок в сторону от ручки. Это может быть достигнуто, например, в предПОЧТИГСЛЬНОМ варианте ВЬТПОЛНСНИЯ предлагаемой зубной щетки, в котором поверхность крепления щетинок концевой зоны головки образует с поверхностью крепления щетинок основной зоны угол, составляющий менее 18 О.Ручка может иметь в целом обычную конструкцию и содержать, например, складчатую гибкую зону, а также накладки для захвата рукой, выполненные из эластомерного материала,как описано например в Европейском патентном документе ЕР 0336641. В альтернативном ИЛИ ДОПОЛНИТСЛЬНОМ варианте ВЬТПОЛНСНИЯ такие эластомерные накладки могут быть расположены на других частях ручки зубной щетки,обеспечивая удобство для пользователя.Предлагаемая зубная щетка может быть выполнена с использованием обычной технологии отливки материала в форму под давлением методом впрыска, при которой, например, сначала отливкой в форме под давлеьшем методом впрыска выполняют пластмассовый каркас, затем на последующем этапе отливки методом впрыска вводят эластомерные части в случае их наличия в конструкции, при этом эластомерный материал вводят путем впрыска в виде горячей
