Приводная крышка для выдачного устройства для текучей среды

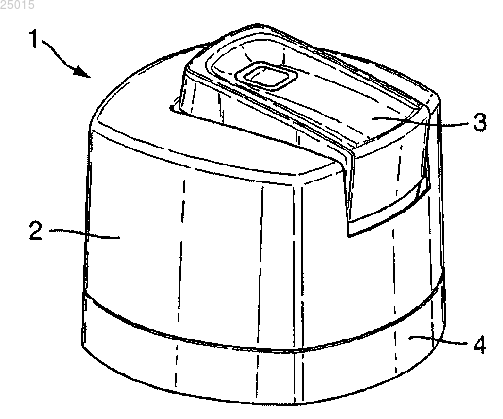

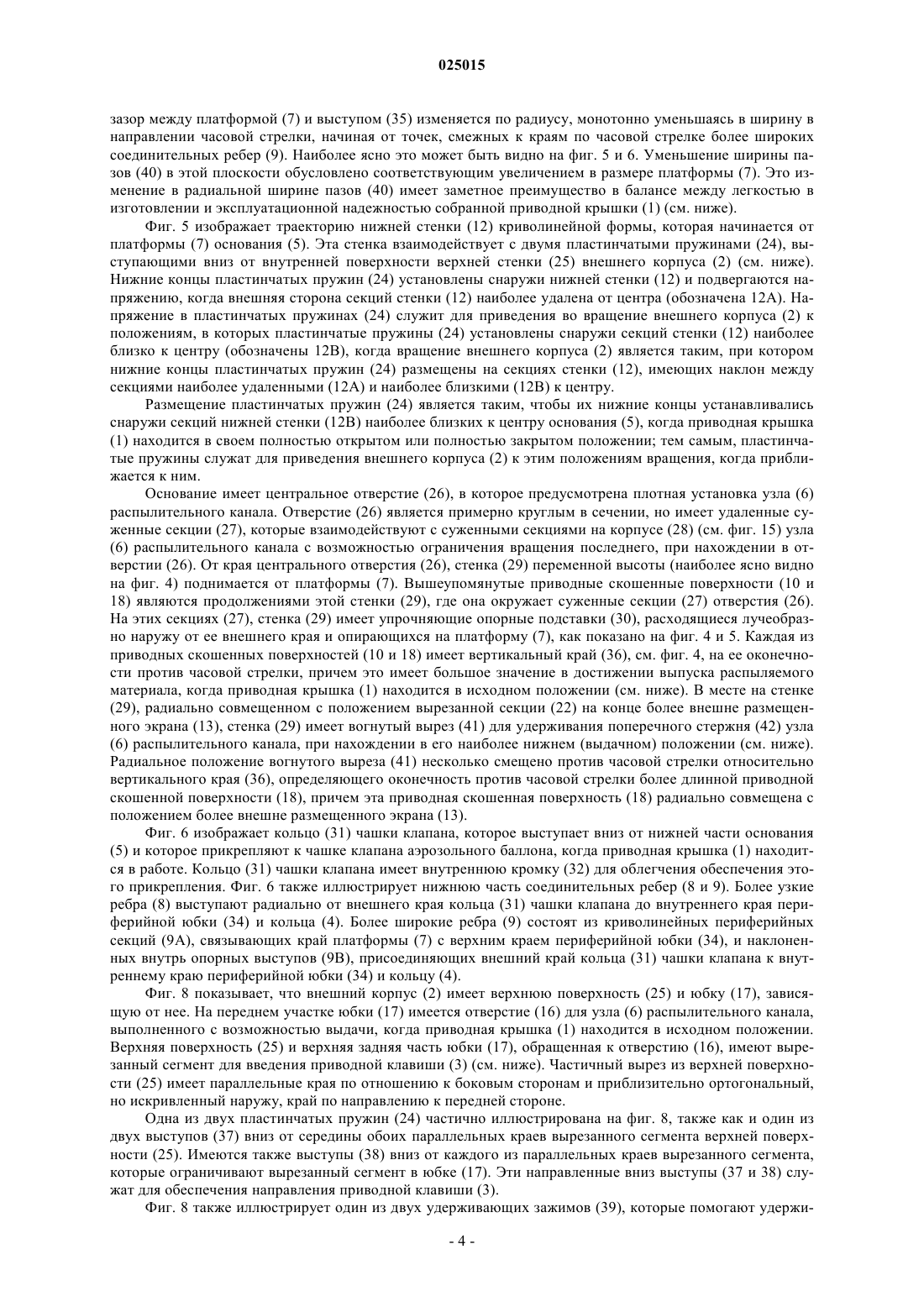

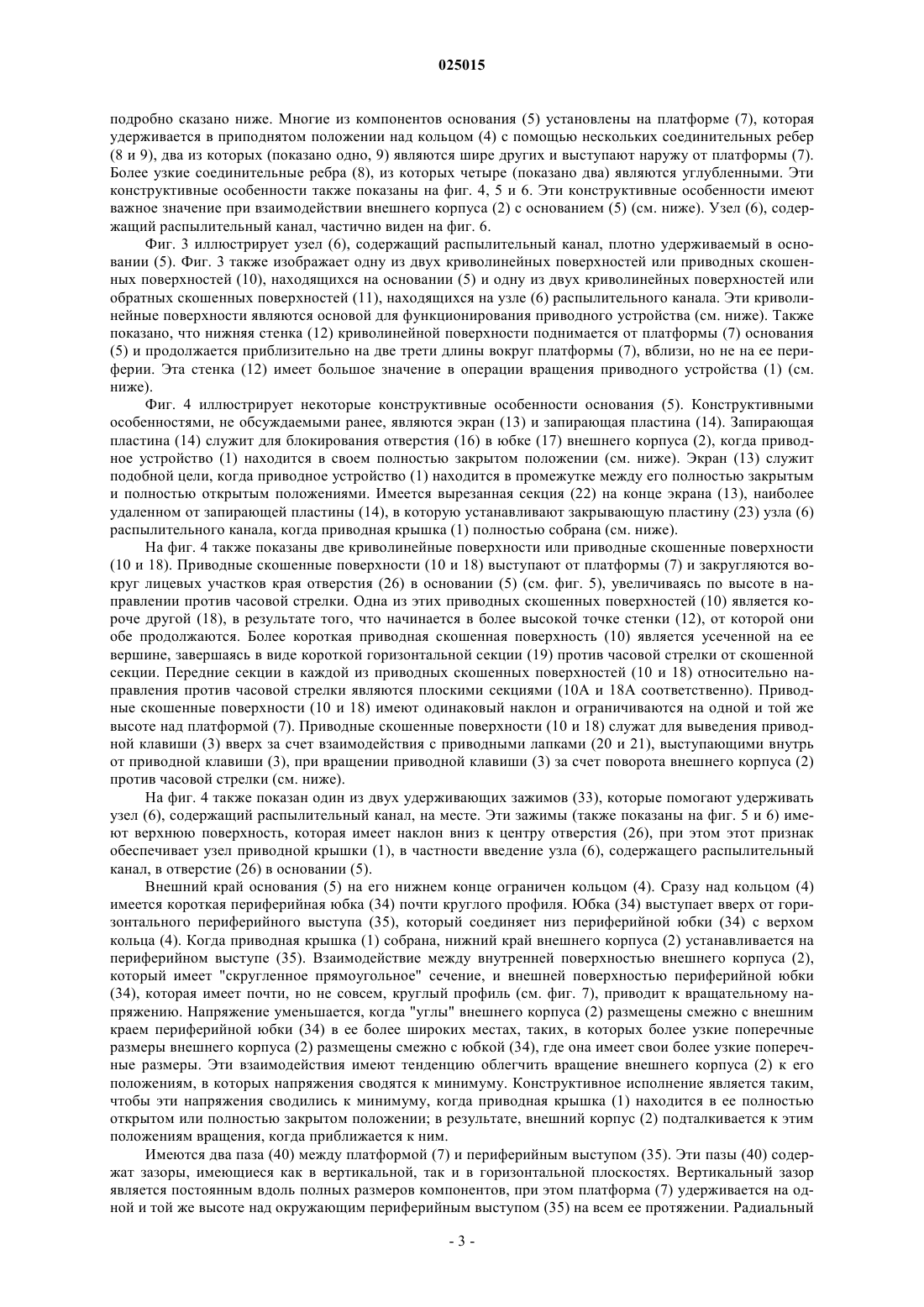

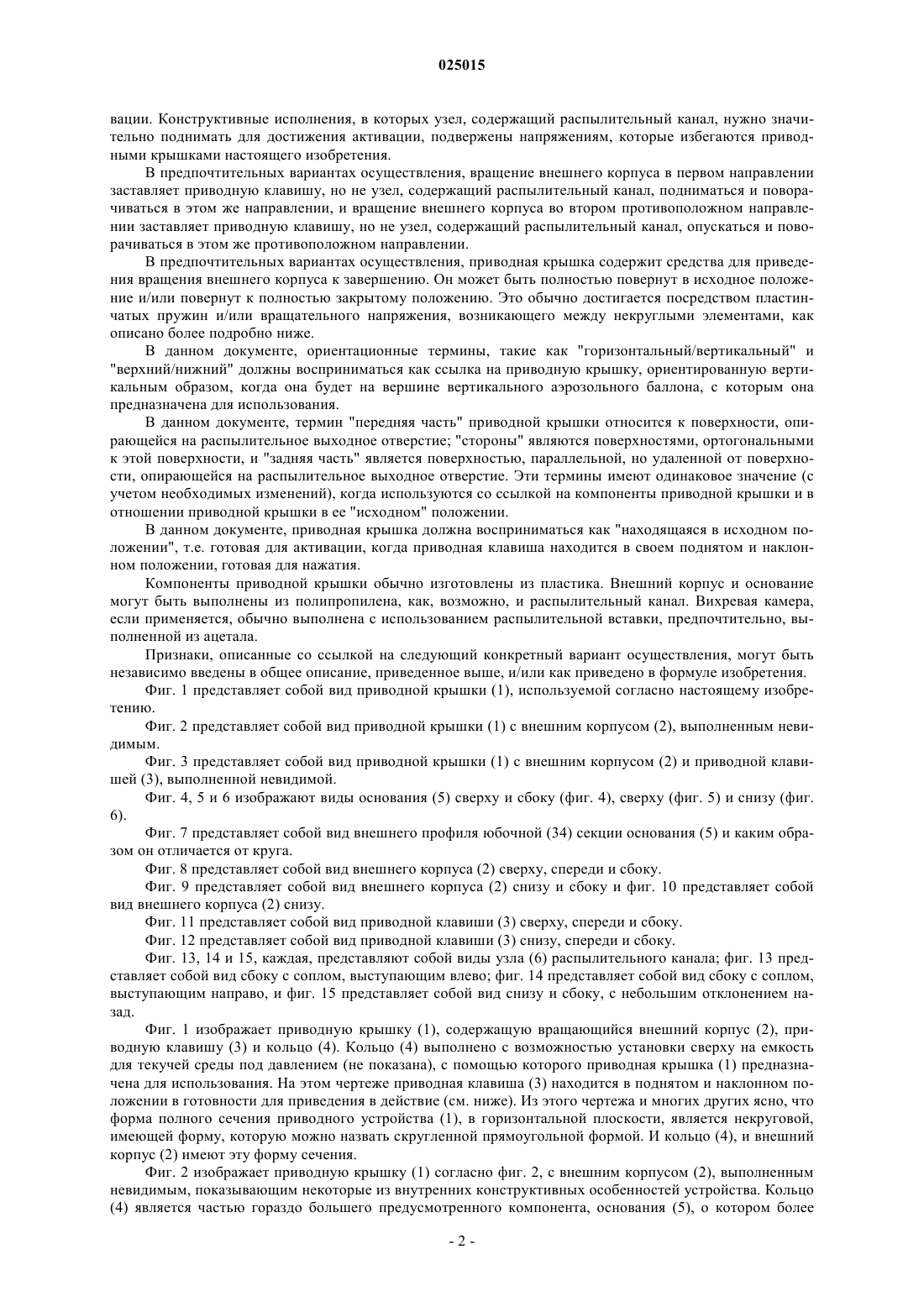

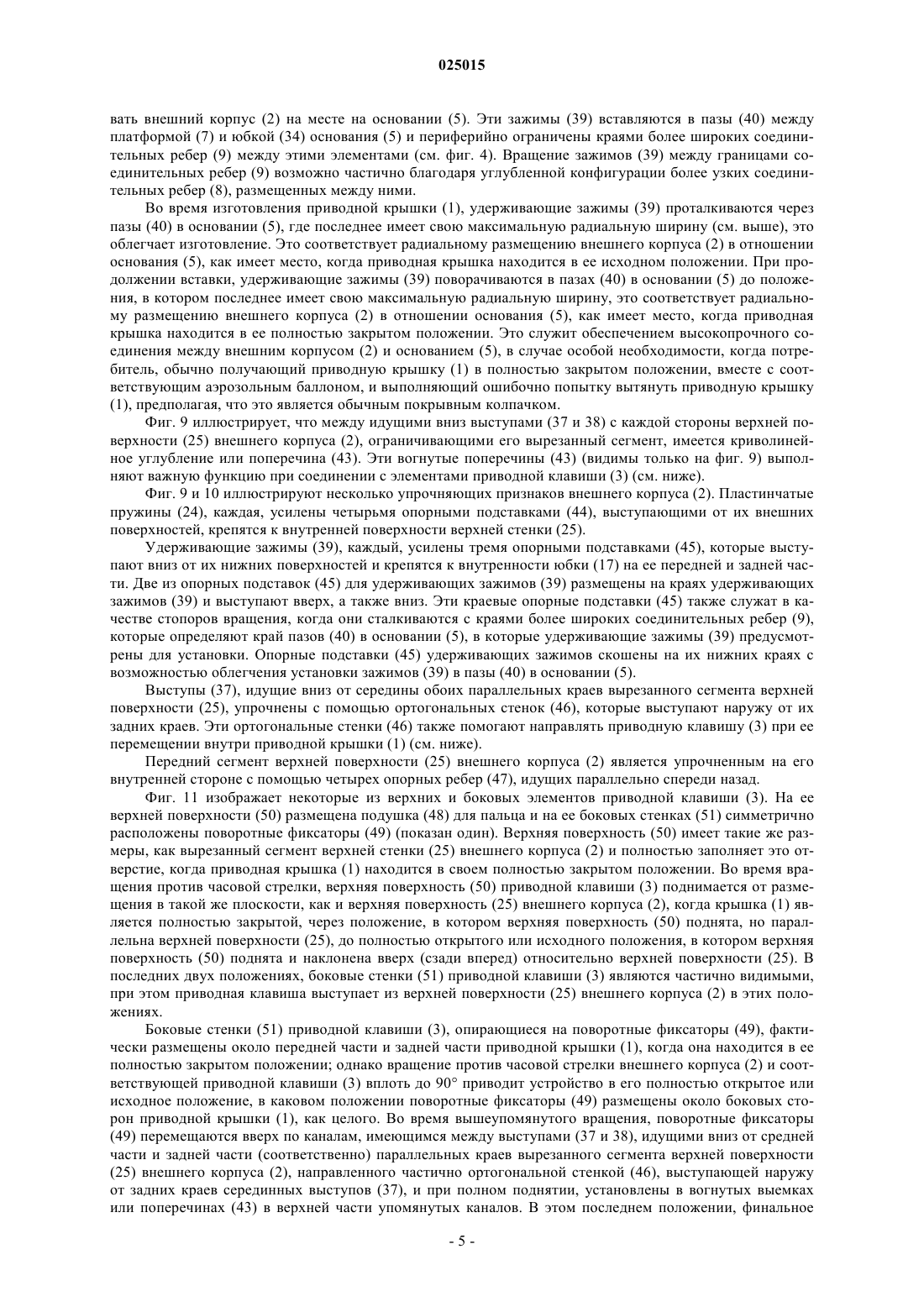

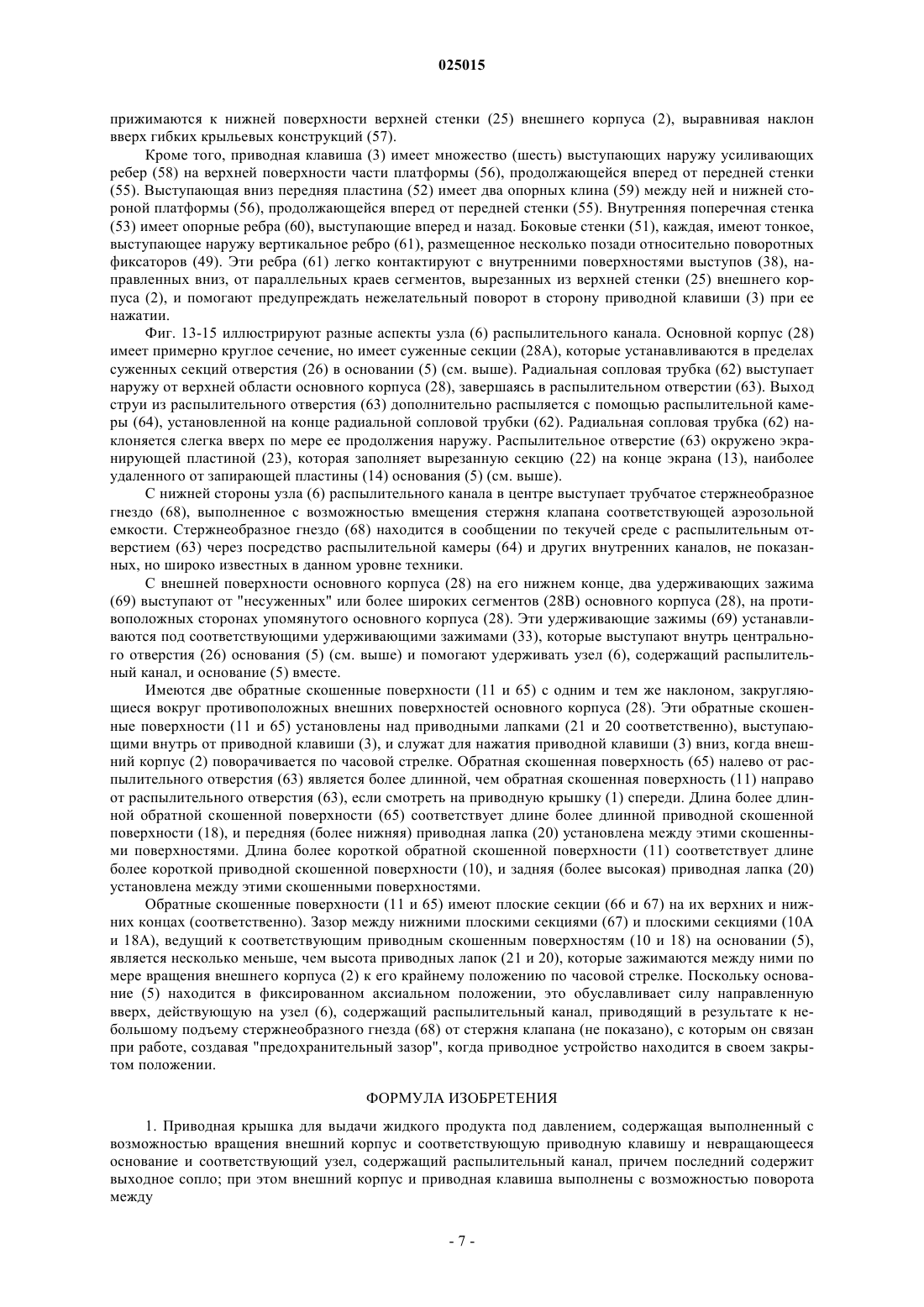

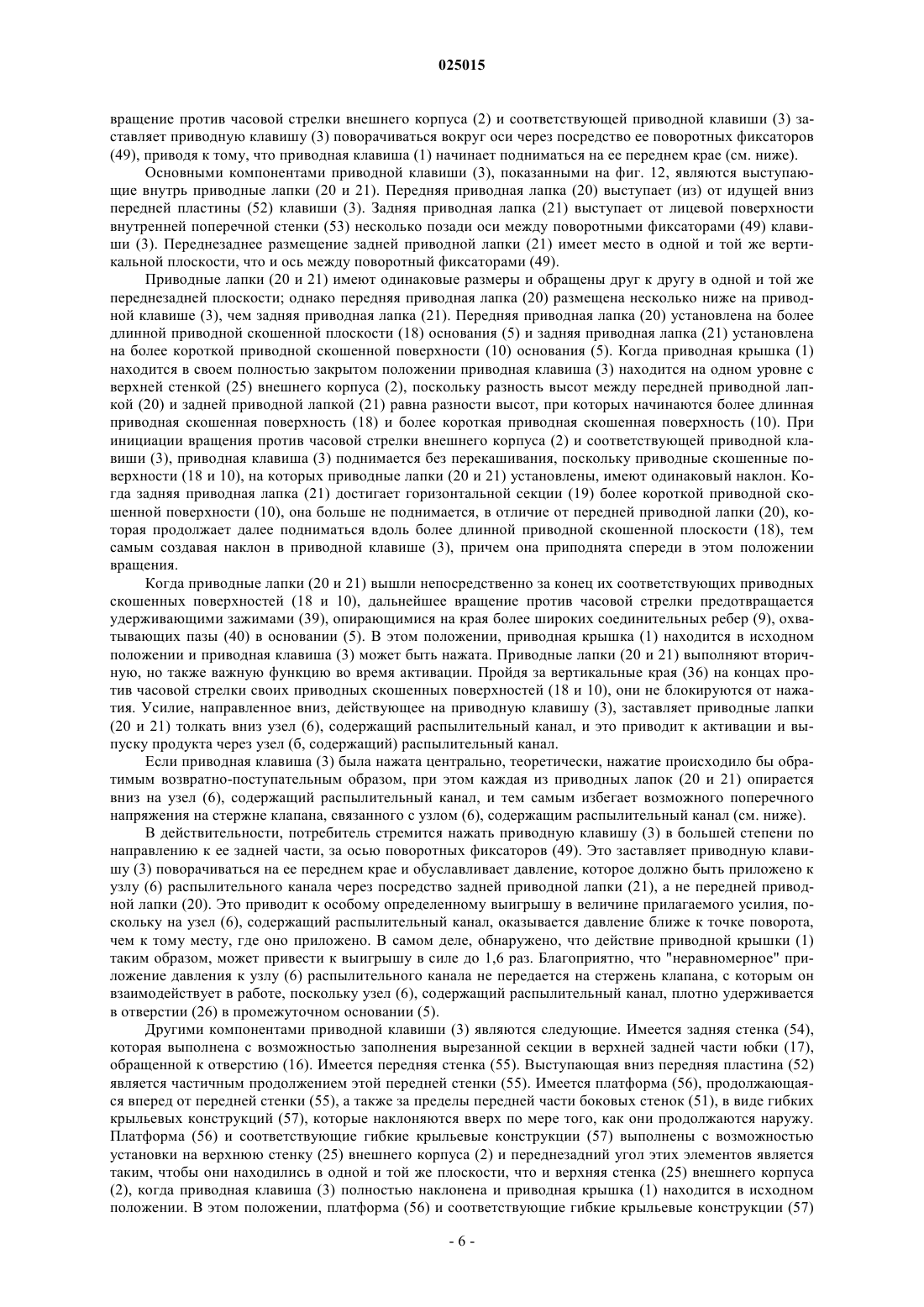

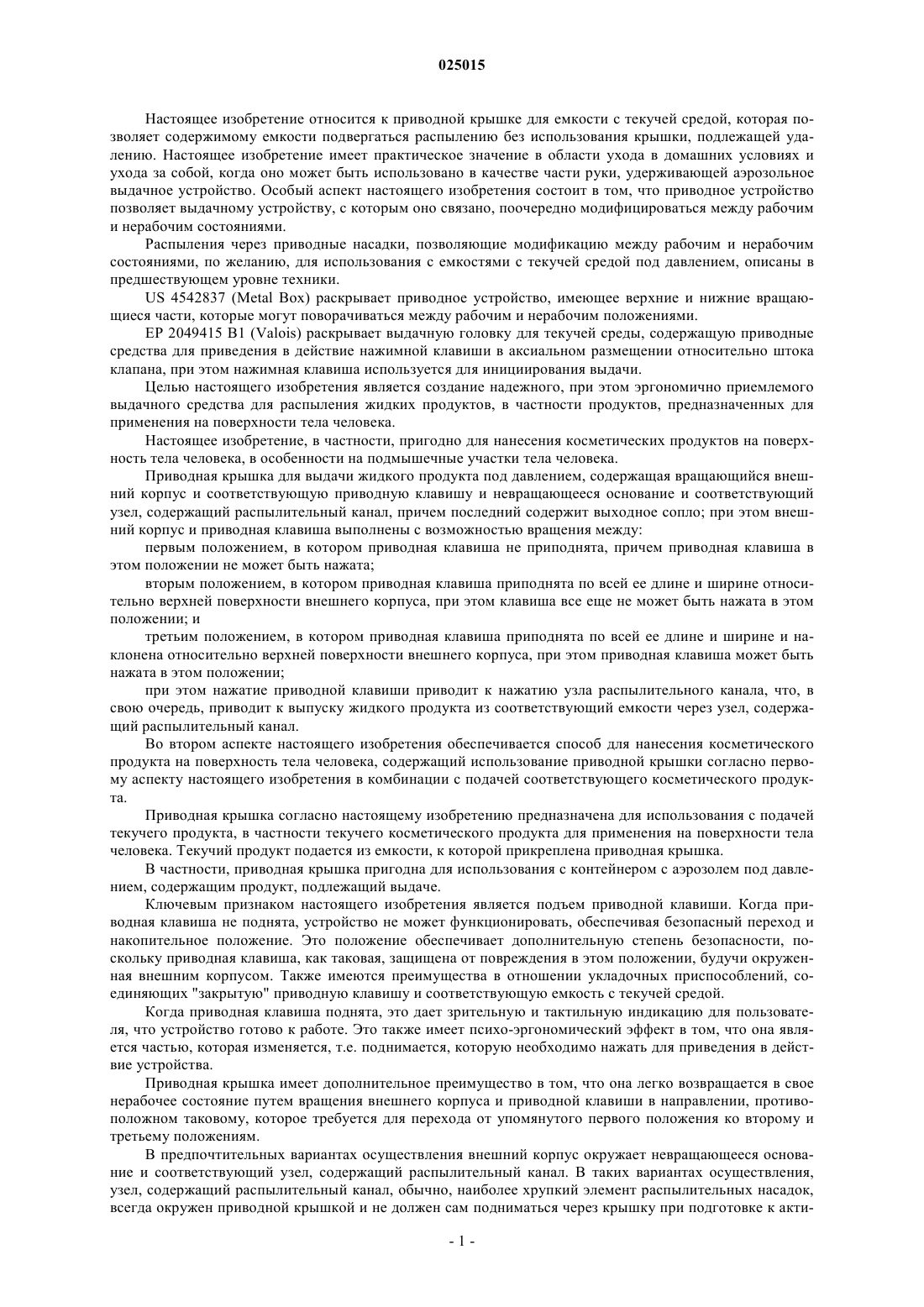

ПРИВОДНАЯ КРЫШКА ДЛЯ ВЫДАЧНОГО УСТРОЙСТВА ДЛЯ ТЕКУЧЕЙ СРЕДЫ Приводная крышка (1) для выдачи жидкого продукта под давлением, содержащая вращающийся внешний корпус (2) и соответствующую приводную клавишу (3); невращающееся основание (4) и соответствующий узел (6), содержащий распылительный канал, причем последний содержит выходное сопло (63); при этом внешний корпус (2) и приводная клавиша (3) выполнены с возможностью вращения между: первым положением, в котором приводная клавиша (3) не приподнята, причем приводная клавиша (3) не может быть нажата в этом положении; вторым положением, в котором приводная клавиша (3) приподнята по всей ее длине и ширине относительно верхней поверхности (25) внешнего корпуса (2), при этом клавиша (3) все еще не может быть нажата в этом положении; и третьим положением, в котором приводная клавиша (3) приподнята по всей ее длине и ширине и наклонена относительно верхней поверхности (25) внешнего корпуса (2), при этом приводная клавиша (3) может быть нажата в этом положении; причем нажатие приводной клавиши (3) приводит к выпуску жидкого продукта из соответствующей емкости через узел (6),содержащий распылительный канал. Настоящее изобретение относится к приводной крышке для емкости с текучей средой, которая позволяет содержимому емкости подвергаться распылению без использования крышки, подлежащей удалению. Настоящее изобретение имеет практическое значение в области ухода в домашних условиях и ухода за собой, когда оно может быть использовано в качестве части руки, удерживающей аэрозольное выдачное устройство. Особый аспект настоящего изобретения состоит в том, что приводное устройство позволяет выдачному устройству, с которым оно связано, поочередно модифицироваться между рабочим и нерабочим состояниями. Распыления через приводные насадки, позволяющие модификацию между рабочим и нерабочим состояниями, по желанию, для использования с емкостями с текучей средой под давлением, описаны в предшествующем уровне техники.US 4542837 (Metal Box) раскрывает приводное устройство, имеющее верхние и нижние вращающиеся части, которые могут поворачиваться между рабочим и нерабочим положениями. ЕР 2049415 B1 (Valois) раскрывает выдачную головку для текучей среды, содержащую приводные средства для приведения в действие нажимной клавиши в аксиальном размещении относительно штока клапана, при этом нажимная клавиша используется для инициирования выдачи. Целью настоящего изобретения является создание надежного, при этом эргономично приемлемого выдачного средства для распыления жидких продуктов, в частности продуктов, предназначенных для применения на поверхности тела человека. Настоящее изобретение, в частности, пригодно для нанесения косметических продуктов на поверхность тела человека, в особенности на подмышечные участки тела человека. Приводная крышка для выдачи жидкого продукта под давлением, содержащая вращающийся внешний корпус и соответствующую приводную клавишу и невращающееся основание и соответствующий узел, содержащий распылительный канал, причем последний содержит выходное сопло; при этом внешний корпус и приводная клавиша выполнены с возможностью вращения между: первым положением, в котором приводная клавиша не приподнята, причем приводная клавиша в этом положении не может быть нажата; вторым положением, в котором приводная клавиша приподнята по всей ее длине и ширине относительно верхней поверхности внешнего корпуса, при этом клавиша все еще не может быть нажата в этом положении; и третьим положением, в котором приводная клавиша приподнята по всей ее длине и ширине и наклонена относительно верхней поверхности внешнего корпуса, при этом приводная клавиша может быть нажата в этом положении; при этом нажатие приводной клавиши приводит к нажатию узла распылительного канала, что, в свою очередь, приводит к выпуску жидкого продукта из соответствующий емкости через узел, содержащий распылительный канал. Во втором аспекте настоящего изобретения обеспечивается способ для нанесения косметического продукта на поверхность тела человека, содержащий использование приводной крышки согласно первому аспекту настоящего изобретения в комбинации с подачей соответствующего косметического продукта. Приводная крышка согласно настоящему изобретению предназначена для использования с подачей текучего продукта, в частности текучего косметического продукта для применения на поверхности тела человека. Текучий продукт подается из емкости, к которой прикреплена приводная крышка. В частности, приводная крышка пригодна для использования с контейнером с аэрозолем под давлением, содержащим продукт, подлежащий выдаче. Ключевым признаком настоящего изобретения является подъем приводной клавиши. Когда приводная клавиша не поднята, устройство не может функционировать, обеспечивая безопасный переход и накопительное положение. Это положение обеспечивает дополнительную степень безопасности, поскольку приводная клавиша, как таковая, защищена от повреждения в этом положении, будучи окруженная внешним корпусом. Также имеются преимущества в отношении укладочных приспособлений, соединяющих "закрытую" приводную клавишу и соответствующую емкость с текучей средой. Когда приводная клавиша поднята, это дает зрительную и тактильную индикацию для пользователя, что устройство готово к работе. Это также имеет психо-эргономический эффект в том, что она является частью, которая изменяется, т.е. поднимается, которую необходимо нажать для приведения в действие устройства. Приводная крышка имеет дополнительное преимущество в том, что она легко возвращается в свое нерабочее состояние путем вращения внешнего корпуса и приводной клавиши в направлении, противоположном таковому, которое требуется для перехода от упомянутого первого положения ко второму и третьему положениям. В предпочтительных вариантах осуществления внешний корпус окружает невращающееся основание и соответствующий узел, содержащий распылительный канал. В таких вариантах осуществления,узел, содержащий распылительный канал, обычно, наиболее хрупкий элемент распылительных насадок,всегда окружен приводной крышкой и не должен сам подниматься через крышку при подготовке к акти-1 025015 вации. Конструктивные исполнения, в которых узел, содержащий распылительный канал, нужно значительно поднимать для достижения активации, подвержены напряжениям, которые избегаются приводными крышками настоящего изобретения. В предпочтительных вариантах осуществления, вращение внешнего корпуса в первом направлении заставляет приводную клавишу, но не узел, содержащий распылительный канал, подниматься и поворачиваться в этом же направлении, и вращение внешнего корпуса во втором противоположном направлении заставляет приводную клавишу, но не узел, содержащий распылительный канал, опускаться и поворачиваться в этом же противоположном направлении. В предпочтительных вариантах осуществления, приводная крышка содержит средства для приведения вращения внешнего корпуса к завершению. Он может быть полностью повернут в исходное положение и/или повернут к полностью закрытому положению. Это обычно достигается посредством пластинчатых пружин и/или вращательного напряжения, возникающего между некруглыми элементами, как описано более подробно ниже. В данном документе, ориентационные термины, такие как "горизонтальный/вертикальный" и"верхний/нижний" должны восприниматься как ссылка на приводную крышку, ориентированную вертикальным образом, когда она будет на вершине вертикального аэрозольного баллона, с которым она предназначена для использования. В данном документе, термин "передняя часть" приводной крышки относится к поверхности, опирающейся на распылительное выходное отверстие; "стороны" являются поверхностями, ортогональными к этой поверхности, и "задняя часть" является поверхностью, параллельной, но удаленной от поверхности, опирающейся на распылительное выходное отверстие. Эти термины имеют одинаковое значение (с учетом необходимых изменений), когда используются со ссылкой на компоненты приводной крышки и в отношении приводной крышки в ее "исходном" положении. В данном документе, приводная крышка должна восприниматься как "находящаяся в исходном положении", т.е. готовая для активации, когда приводная клавиша находится в своем поднятом и наклонном положении, готовая для нажатия. Компоненты приводной крышки обычно изготовлены из пластика. Внешний корпус и основание могут быть выполнены из полипропилена, как, возможно, и распылительный канал. Вихревая камера,если применяется, обычно выполнена с использованием распылительной вставки, предпочтительно, выполненной из ацетала. Признаки, описанные со ссылкой на следующий конкретный вариант осуществления, могут быть независимо введены в общее описание, приведенное выше, и/или как приведено в формуле изобретения. Фиг. 1 представляет собой вид приводной крышки (1), используемой согласно настоящему изобретению. Фиг. 2 представляет собой вид приводной крышки (1) с внешним корпусом (2), выполненным невидимым. Фиг. 3 представляет собой вид приводной крышки (1) с внешним корпусом (2) и приводной клавишей (3), выполненной невидимой. Фиг. 4, 5 и 6 изображают виды основания (5) сверху и сбоку (фиг. 4), сверху (фиг. 5) и снизу (фиг. 6). Фиг. 7 представляет собой вид внешнего профиля юбочной (34) секции основания (5) и каким образом он отличается от круга. Фиг. 8 представляет собой вид внешнего корпуса (2) сверху, спереди и сбоку. Фиг. 9 представляет собой вид внешнего корпуса (2) снизу и сбоку и фиг. 10 представляет собой вид внешнего корпуса (2) снизу. Фиг. 11 представляет собой вид приводной клавиши (3) сверху, спереди и сбоку. Фиг. 12 представляет собой вид приводной клавиши (3) снизу, спереди и сбоку. Фиг. 13, 14 и 15, каждая, представляют собой виды узла (6) распылительного канала; фиг. 13 представляет собой вид сбоку с соплом, выступающим влево; фиг. 14 представляет собой вид сбоку с соплом,выступающим направо, и фиг. 15 представляет собой вид снизу и сбоку, с небольшим отклонением назад. Фиг. 1 изображает приводную крышку (1), содержащую вращающийся внешний корпус (2), приводную клавишу (3) и кольцо (4). Кольцо (4) выполнено с возможностью установки сверху на емкость для текучей среды под давлением (не показана), с помощью которого приводная крышка (1) предназначена для использования. На этом чертеже приводная клавиша (3) находится в поднятом и наклонном положении в готовности для приведения в действие (см. ниже). Из этого чертежа и многих других ясно, что форма полного сечения приводного устройства (1), в горизонтальной плоскости, является некруговой,имеющей форму, которую можно назвать скругленной прямоугольной формой. И кольцо (4), и внешний корпус (2) имеют эту форму сечения. Фиг. 2 изображает приводную крышку (1) согласно фиг. 2, с внешним корпусом (2), выполненным невидимым, показывающим некоторые из внутренних конструктивных особенностей устройства. Кольцо(4) является частью гораздо большего предусмотренного компонента, основания (5), о котором более подробно сказано ниже. Многие из компонентов основания (5) установлены на платформе (7), которая удерживается в приподнятом положении над кольцом (4) с помощью нескольких соединительных ребер(8 и 9), два из которых (показано одно, 9) являются шире других и выступают наружу от платформы (7). Более узкие соединительные ребра (8), из которых четыре (показано два) являются углубленными. Эти конструктивные особенности также показаны на фиг. 4, 5 и 6. Эти конструктивные особенности имеют важное значение при взаимодействии внешнего корпуса (2) с основанием (5) (см. ниже). Узел (6), содержащий распылительный канал, частично виден на фиг. 6. Фиг. 3 иллюстрирует узел (6), содержащий распылительный канал, плотно удерживаемый в основании (5). Фиг. 3 также изображает одну из двух криволинейных поверхностей или приводных скошенных поверхностей (10), находящихся на основании (5) и одну из двух криволинейных поверхностей или обратных скошенных поверхностей (11), находящихся на узле (6) распылительного канала. Эти криволинейные поверхности являются основой для функционирования приводного устройства (см. ниже). Также показано, что нижняя стенка (12) криволинейной поверхности поднимается от платформы (7) основания(5) и продолжается приблизительно на две трети длины вокруг платформы (7), вблизи, но не на ее периферии. Эта стенка (12) имеет большое значение в операции вращения приводного устройства (1) (см. ниже). Фиг. 4 иллюстрирует некоторые конструктивные особенности основания (5). Конструктивными особенностями, не обсуждаемыми ранее, являются экран (13) и запирающая пластина (14). Запирающая пластина (14) служит для блокирования отверстия (16) в юбке (17) внешнего корпуса (2), когда приводное устройство (1) находится в своем полностью закрытом положении (см. ниже). Экран (13) служит подобной цели, когда приводное устройство (1) находится в промежутке между его полностью закрытым и полностью открытым положениями. Имеется вырезанная секция (22) на конце экрана (13), наиболее удаленном от запирающей пластины (14), в которую устанавливают закрывающую пластину (23) узла (6) распылительного канала, когда приводная крышка (1) полностью собрана (см. ниже). На фиг. 4 также показаны две криволинейные поверхности или приводные скошенные поверхности(10 и 18). Приводные скошенные поверхности (10 и 18) выступают от платформы (7) и закругляются вокруг лицевых участков края отверстия (26) в основании (5) (см. фиг. 5), увеличиваясь по высоте в направлении против часовой стрелки. Одна из этих приводных скошенных поверхностей (10) является короче другой (18), в результате того, что начинается в более высокой точке стенки (12), от которой они обе продолжаются. Более короткая приводная скошенная поверхность (10) является усеченной на ее вершине, завершаясь в виде короткой горизонтальной секции (19) против часовой стрелки от скошенной секции. Передние секции в каждой из приводных скошенных поверхностей (10 и 18) относительно направления против часовой стрелки являются плоскими секциями (10 А и 18 А соответственно). Приводные скошенные поверхности (10 и 18) имеют одинаковый наклон и ограничиваются на одной и той же высоте над платформой (7). Приводные скошенные поверхности (10 и 18) служат для выведения приводной клавиши (3) вверх за счет взаимодействия с приводными лапками (20 и 21), выступающими внутрь от приводной клавиши (3), при вращении приводной клавиши (3) за счет поворота внешнего корпуса (2) против часовой стрелки (см. ниже). На фиг. 4 также показан один из двух удерживающих зажимов (33), которые помогают удерживать узел (6), содержащий распылительный канал, на месте. Эти зажимы (также показаны на фиг. 5 и 6) имеют верхнюю поверхность, которая имеет наклон вниз к центру отверстия (26), при этом этот признак обеспечивает узел приводной крышки (1), в частности введение узла (6), содержащего распылительный канал, в отверстие (26) в основании (5). Внешний край основания (5) на его нижнем конце ограничен кольцом (4). Сразу над кольцом (4) имеется короткая периферийная юбка (34) почти круглого профиля. Юбка (34) выступает вверх от горизонтального периферийного выступа (35), который соединяет низ периферийной юбки (34) с верхом кольца (4). Когда приводная крышка (1) собрана, нижний край внешнего корпуса (2) устанавливается на периферийном выступе (35). Взаимодействие между внутренней поверхностью внешнего корпуса (2),который имеет "скругленное прямоугольное" сечение, и внешней поверхностью периферийной юбки(34), которая имеет почти, но не совсем, круглый профиль (см. фиг. 7), приводит к вращательному напряжению. Напряжение уменьшается, когда "углы" внешнего корпуса (2) размещены смежно с внешним краем периферийной юбки (34) в ее более широких местах, таких, в которых более узкие поперечные размеры внешнего корпуса (2) размещены смежно с юбкой (34), где она имеет свои более узкие поперечные размеры. Эти взаимодействия имеют тенденцию облегчить вращение внешнего корпуса (2) к его положениям, в которых напряжения сводятся к минимуму. Конструктивное исполнение является таким,чтобы эти напряжения сводились к минимуму, когда приводная крышка (1) находится в ее полностью открытом или полностью закрытом положении; в результате, внешний корпус (2) подталкивается к этим положениям вращения, когда приближается к ним. Имеются два паза (40) между платформой (7) и периферийным выступом (35). Эти пазы (40) содержат зазоры, имеющиеся как в вертикальной, так и в горизонтальной плоскостях. Вертикальный зазор является постоянным вдоль полных размеров компонентов, при этом платформа (7) удерживается на одной и той же высоте над окружающим периферийным выступом (35) на всем ее протяжении. Радиальный зазор между платформой (7) и выступом (35) изменяется по радиусу, монотонно уменьшаясь в ширину в направлении часовой стрелки, начиная от точек, смежных к краям по часовой стрелке более широких соединительных ребер (9). Наиболее ясно это может быть видно на фиг. 5 и 6. Уменьшение ширины пазов (40) в этой плоскости обусловлено соответствующим увеличением в размере платформы (7). Это изменение в радиальной ширине пазов (40) имеет заметное преимущество в балансе между легкостью в изготовлении и эксплуатационной надежностью собранной приводной крышки (1) (см. ниже). Фиг. 5 изображает траекторию нижней стенки (12) криволинейной формы, которая начинается от платформы (7) основания (5). Эта стенка взаимодействует с двумя пластинчатыми пружинами (24), выступающими вниз от внутренней поверхности верхней стенки (25) внешнего корпуса (2) (см. ниже). Нижние концы пластинчатых пружин (24) установлены снаружи нижней стенки (12) и подвергаются напряжению, когда внешняя сторона секций стенки (12) наиболее удалена от центра (обозначена 12 А). Напряжение в пластинчатых пружинах (24) служит для приведения во вращение внешнего корпуса (2) к положениям, в которых пластинчатые пружины (24) установлены снаружи секций стенки (12) наиболее близко к центру (обозначены 12 В), когда вращение внешнего корпуса (2) является таким, при котором нижние концы пластинчатых пружин (24) размещены на секциях стенки (12), имеющих наклон между секциями наиболее удаленными (12 А) и наиболее близкими (12 В) к центру. Размещение пластинчатых пружин (24) является таким, чтобы их нижние концы устанавливались снаружи секций нижней стенки (12 В) наиболее близких к центру основания (5), когда приводная крышка(1) находится в своем полностью открытом или полностью закрытом положении; тем самым, пластинчатые пружины служат для приведения внешнего корпуса (2) к этим положениям вращения, когда приближается к ним. Основание имеет центральное отверстие (26), в которое предусмотрена плотная установка узла (6) распылительного канала. Отверстие (26) является примерно круглым в сечении, но имеет удаленные суженные секции (27), которые взаимодействуют с суженными секциями на корпусе (28) (см. фиг. 15) узла(6) распылительного канала с возможностью ограничения вращения последнего, при нахождении в отверстии (26). От края центрального отверстия (26), стенка (29) переменной высоты (наиболее ясно видно на фиг. 4) поднимается от платформы (7). Вышеупомянутые приводные скошенные поверхности (10 и 18) являются продолжениями этой стенки (29), где она окружает суженные секции (27) отверстия (26). На этих секциях (27), стенка (29) имеет упрочняющие опорные подставки (30), расходящиеся лучеобразно наружу от ее внешнего края и опирающихся на платформу (7), как показано на фиг. 4 и 5. Каждая из приводных скошенных поверхностей (10 и 18) имеет вертикальный край (36), см. фиг. 4, на ее оконечности против часовой стрелки, причем это имеет большое значение в достижении выпуска распыляемого материала, когда приводная крышка (1) находится в исходном положении (см. ниже). В месте на стенке(29), радиально совмещенном с положением вырезанной секции (22) на конце более внешне размещенного экрана (13), стенка (29) имеет вогнутый вырез (41) для удерживания поперечного стержня (42) узла(6) распылительного канала, при нахождении в его наиболее нижнем (выдачном) положении (см. ниже). Радиальное положение вогнутого выреза (41) несколько смещено против часовой стрелки относительно вертикального края (36), определяющего оконечность против часовой стрелки более длинной приводной скошенной поверхности (18), причем эта приводная скошенная поверхность (18) радиально совмещена с положением более внешне размещенного экрана (13). Фиг. 6 изображает кольцо (31) чашки клапана, которое выступает вниз от нижней части основания(5) и которое прикрепляют к чашке клапана аэрозольного баллона, когда приводная крышка (1) находится в работе. Кольцо (31) чашки клапана имеет внутреннюю кромку (32) для облегчения обеспечения этого прикрепления. Фиг. 6 также иллюстрирует нижнюю часть соединительных ребер (8 и 9). Более узкие ребра (8) выступают радиально от внешнего края кольца (31) чашки клапана до внутреннего края периферийной юбки (34) и кольца (4). Более широкие ребра (9) состоят из криволинейных периферийных секций (9 А), связывающих край платформы (7) с верхним краем периферийной юбки (34), и наклоненных внутрь опорных выступов (9 В), присоединяющих внешний край кольца (31) чашки клапана к внутреннему краю периферийной юбки (34) и кольцу (4). Фиг. 8 показывает, что внешний корпус (2) имеет верхнюю поверхность (25) и юбку (17), зависящую от нее. На переднем участке юбки (17) имеется отверстие (16) для узла (6) распылительного канала,выполненного с возможностью выдачи, когда приводная крышка (1) находится в исходном положении. Верхняя поверхность (25) и верхняя задняя часть юбки (17), обращенная к отверстию (16), имеют вырезанный сегмент для введения приводной клавиши (3) (см. ниже). Частичный вырез из верхней поверхности (25) имеет параллельные края по отношению к боковым сторонам и приблизительно ортогональный,но искривленный наружу, край по направлению к передней стороне. Одна из двух пластинчатых пружин (24) частично иллюстрирована на фиг. 8, также как и один из двух выступов (37) вниз от середины обоих параллельных краев вырезанного сегмента верхней поверхности (25). Имеются также выступы (38) вниз от каждого из параллельных краев вырезанного сегмента,которые ограничивают вырезанный сегмент в юбке (17). Эти направленные вниз выступы (37 и 38) служат для обеспечения направления приводной клавиши (3). Фиг. 8 также иллюстрирует один из двух удерживающих зажимов (39), которые помогают удержи-4 025015 вать внешний корпус (2) на месте на основании (5). Эти зажимы (39) вставляются в пазы (40) между платформой (7) и юбкой (34) основания (5) и периферийно ограничены краями более широких соединительных ребер (9) между этими элементами (см. фиг. 4). Вращение зажимов (39) между границами соединительных ребер (9) возможно частично благодаря углубленной конфигурации более узких соединительных ребер (8), размещенных между ними. Во время изготовления приводной крышки (1), удерживающие зажимы (39) проталкиваются через пазы (40) в основании (5), где последнее имеет свою максимальную радиальную ширину (см. выше), это облегчает изготовление. Это соответствует радиальному размещению внешнего корпуса (2) в отношении основания (5), как имеет место, когда приводная крышка находится в ее исходном положении. При продолжении вставки, удерживающие зажимы (39) поворачиваются в пазах (40) в основании (5) до положения, в котором последнее имеет свою максимальную радиальную ширину, это соответствует радиальному размещению внешнего корпуса (2) в отношении основания (5), как имеет место, когда приводная крышка находится в ее полностью закрытом положении. Это служит обеспечением высокопрочного соединения между внешним корпусом (2) и основанием (5), в случае особой необходимости, когда потребитель, обычно получающий приводную крышку (1) в полностью закрытом положении, вместе с соответствующим аэрозольным баллоном, и выполняющий ошибочно попытку вытянуть приводную крышку(1), предполагая, что это является обычным покрывным колпачком. Фиг. 9 иллюстрирует, что между идущими вниз выступами (37 и 38) с каждой стороны верхней поверхности (25) внешнего корпуса (2), ограничивающими его вырезанный сегмент, имеется криволинейное углубление или поперечина (43). Эти вогнутые поперечины (43) (видимы только на фиг. 9) выполняют важную функцию при соединении с элементами приводной клавиши (3) (см. ниже). Фиг. 9 и 10 иллюстрируют несколько упрочняющих признаков внешнего корпуса (2). Пластинчатые пружины (24), каждая, усилены четырьмя опорными подставками (44), выступающими от их внешних поверхностей, крепятся к внутренней поверхности верхней стенки (25). Удерживающие зажимы (39), каждый, усилены тремя опорными подставками (45), которые выступают вниз от их нижних поверхностей и крепятся к внутренности юбки (17) на ее передней и задней части. Две из опорных подставок (45) для удерживающих зажимов (39) размещены на краях удерживающих зажимов (39) и выступают вверх, а также вниз. Эти краевые опорные подставки (45) также служат в качестве стопоров вращения, когда они сталкиваются с краями более широких соединительных ребер (9),которые определяют край пазов (40) в основании (5), в которые удерживающие зажимы (39) предусмотрены для установки. Опорные подставки (45) удерживающих зажимов скошены на их нижних краях с возможностью облегчения установки зажимов (39) в пазы (40) в основании (5). Выступы (37), идущие вниз от середины обоих параллельных краев вырезанного сегмента верхней поверхности (25), упрочнены с помощью ортогональных стенок (46), которые выступают наружу от их задних краев. Эти ортогональные стенки (46) также помогают направлять приводную клавишу (3) при ее перемещении внутри приводной крышки (1) (см. ниже). Передний сегмент верхней поверхности (25) внешнего корпуса (2) является упрочненным на его внутренней стороне с помощью четырех опорных ребер (47), идущих параллельно спереди назад. Фиг. 11 изображает некоторые из верхних и боковых элементов приводной клавиши (3). На ее верхней поверхности (50) размещена подушка (48) для пальца и на ее боковых стенках (51) симметрично расположены поворотные фиксаторы (49) (показан один). Верхняя поверхность (50) имеет такие же размеры, как вырезанный сегмент верхней стенки (25) внешнего корпуса (2) и полностью заполняет это отверстие, когда приводная крышка (1) находится в своем полностью закрытом положении. Во время вращения против часовой стрелки, верхняя поверхность (50) приводной клавиши (3) поднимается от размещения в такой же плоскости, как и верхняя поверхность (25) внешнего корпуса (2), когда крышка (1) является полностью закрытой, через положение, в котором верхняя поверхность (50) поднята, но параллельна верхней поверхности (25), до полностью открытого или исходного положения, в котором верхняя поверхность (50) поднята и наклонена вверх (сзади вперед) относительно верхней поверхности (25). В последних двух положениях, боковые стенки (51) приводной клавиши (3) являются частично видимыми,при этом приводная клавиша выступает из верхней поверхности (25) внешнего корпуса (2) в этих положениях. Боковые стенки (51) приводной клавиши (3), опирающиеся на поворотные фиксаторы (49), фактически размещены около передней части и задней части приводной крышки (1), когда она находится в ее полностью закрытом положении; однако вращение против часовой стрелки внешнего корпуса (2) и соответствующей приводной клавиши (3) вплоть до 90 приводит устройство в его полностью открытое или исходное положение, в каковом положении поворотные фиксаторы (49) размещены около боковых сторон приводной крышки (1), как целого. Во время вышеупомянутого вращения, поворотные фиксаторы(49) перемещаются вверх по каналам, имеющимся между выступами (37 и 38), идущими вниз от средней части и задней части (соответственно) параллельных краев вырезанного сегмента верхней поверхности(25) внешнего корпуса (2), направленного частично ортогональной стенкой (46), выступающей наружу от задних краев серединных выступов (37), и при полном поднятии, установлены в вогнутых выемках или поперечинах (43) в верхней части упомянутых каналов. В этом последнем положении, финальное вращение против часовой стрелки внешнего корпуса (2) и соответствующей приводной клавиши (3) заставляет приводную клавишу (3) поворачиваться вокруг оси через посредство ее поворотных фиксаторов(49), приводя к тому, что приводная клавиша (1) начинает подниматься на ее переднем крае (см. ниже). Основными компонентами приводной клавиши (3), показанными на фиг. 12, являются выступающие внутрь приводные лапки (20 и 21). Передняя приводная лапка (20) выступает (из) от идущей вниз передней пластины (52) клавиши (3). Задняя приводная лапка (21) выступает от лицевой поверхности внутренней поперечной стенки (53) несколько позади оси между поворотными фиксаторами (49) клавиши (3). Переднезаднее размещение задней приводной лапки (21) имеет место в одной и той же вертикальной плоскости, что и ось между поворотный фиксаторами (49). Приводные лапки (20 и 21) имеют одинаковые размеры и обращены друг к другу в одной и той же переднезадней плоскости; однако передняя приводная лапка (20) размещена несколько ниже на приводной клавише (3), чем задняя приводная лапка (21). Передняя приводная лапка (20) установлена на более длинной приводной скошенной плоскости (18) основания (5) и задняя приводная лапка (21) установлена на более короткой приводной скошенной поверхности (10) основания (5). Когда приводная крышка (1) находится в своем полностью закрытом положении приводная клавиша (3) находится на одном уровне с верхней стенкой (25) внешнего корпуса (2), поскольку разность высот между передней приводной лапкой (20) и задней приводной лапкой (21) равна разности высот, при которых начинаются более длинная приводная скошенная поверхность (18) и более короткая приводная скошенная поверхность (10). При инициации вращения против часовой стрелки внешнего корпуса (2) и соответствующей приводной клавиши (3), приводная клавиша (3) поднимается без перекашивания, поскольку приводные скошенные поверхности (18 и 10), на которых приводные лапки (20 и 21) установлены, имеют одинаковый наклон. Когда задняя приводная лапка (21) достигает горизонтальной секции (19) более короткой приводной скошенной поверхности (10), она больше не поднимается, в отличие от передней приводной лапки (20), которая продолжает далее подниматься вдоль более длинной приводной скошенной плоскости (18), тем самым создавая наклон в приводной клавише (3), причем она приподнята спереди в этом положении вращения. Когда приводные лапки (20 и 21) вышли непосредственно за конец их соответствующих приводных скошенных поверхностей (18 и 10), дальнейшее вращение против часовой стрелки предотвращается удерживающими зажимами (39), опирающимися на края более широких соединительных ребер (9), охватывающих пазы (40) в основании (5). В этом положении, приводная крышка (1) находится в исходном положении и приводная клавиша (3) может быть нажата. Приводные лапки (20 и 21) выполняют вторичную, но также важную функцию во время активации. Пройдя за вертикальные края (36) на концах против часовой стрелки своих приводных скошенных поверхностей (18 и 10), они не блокируются от нажатия. Усилие, направленное вниз, действующее на приводную клавишу (3), заставляет приводные лапки(20 и 21) толкать вниз узел (6), содержащий распылительный канал, и это приводит к активации и выпуску продукта через узел (б, содержащий) распылительный канал. Если приводная клавиша (3) была нажата центрально, теоретически, нажатие происходило бы обратимым возвратно-поступательным образом, при этом каждая из приводных лапок (20 и 21) опирается вниз на узел (6), содержащий распылительный канал, и тем самым избегает возможного поперечного напряжения на стержне клапана, связанного с узлом (6), содержащим распылительный канал (см. ниже). В действительности, потребитель стремится нажать приводную клавишу (3) в большей степени по направлению к ее задней части, за осью поворотных фиксаторов (49). Это заставляет приводную клавишу (3) поворачиваться на ее переднем крае и обуславливает давление, которое должно быть приложено к узлу (6) распылительного канала через посредство задней приводной лапки (21), а не передней приводной лапки (20). Это приводит к особому определенному выигрышу в величине прилагаемого усилия, поскольку на узел (6), содержащий распылительный канал, оказывается давление ближе к точке поворота,чем к тому месту, где оно приложено. В самом деле, обнаружено, что действие приводной крышки (1) таким образом, может привести к выигрышу в силе до 1,6 раз. Благоприятно, что "неравномерное" приложение давления к узлу (6) распылительного канала не передается на стержень клапана, с которым он взаимодействует в работе, поскольку узел (6), содержащий распылительный канал, плотно удерживается в отверстии (26) в промежуточном основании (5). Другими компонентами приводной клавиши (3) являются следующие. Имеется задняя стенка (54),которая выполнена с возможностью заполнения вырезанной секции в верхней задней части юбки (17),обращенной к отверстию (16). Имеется передняя стенка (55). Выступающая вниз передняя пластина (52) является частичным продолжением этой передней стенки (55). Имеется платформа (56), продолжающаяся вперед от передней стенки (55), а также за пределы передней части боковых стенок (51), в виде гибких крыльевых конструкций (57), которые наклоняются вверх по мере того, как они продолжаются наружу. Платформа (56) и соответствующие гибкие крыльевые конструкции (57) выполнены с возможностью установки на верхнюю стенку (25) внешнего корпуса (2) и переднезадний угол этих элементов является таким, чтобы они находились в одной и той же плоскости, что и верхняя стенка (25) внешнего корпуса(2), когда приводная клавиша (3) полностью наклонена и приводная крышка (1) находится в исходном положении. В этом положении, платформа (56) и соответствующие гибкие крыльевые конструкции (57) прижимаются к нижней поверхности верхней стенки (25) внешнего корпуса (2), выравнивая наклон вверх гибких крыльевых конструкций (57). Кроме того, приводная клавиша (3) имеет множество (шесть) выступающих наружу усиливающих ребер (58) на верхней поверхности части платформы (56), продолжающейся вперед от передней стенки(55). Выступающая вниз передняя пластина (52) имеет два опорных клина (59) между ней и нижней стороной платформы (56), продолжающейся вперед от передней стенки (55). Внутренняя поперечная стенка(53) имеет опорные ребра (60), выступающие вперед и назад. Боковые стенки (51), каждая, имеют тонкое,выступающее наружу вертикальное ребро (61), размещенное несколько позади относительно поворотных фиксаторов (49). Эти ребра (61) легко контактируют с внутренними поверхностями выступов (38), направленных вниз, от параллельных краев сегментов, вырезанных из верхней стенки (25) внешнего корпуса (2), и помогают предупреждать нежелательный поворот в сторону приводной клавиши (3) при ее нажатии. Фиг. 13-15 иллюстрируют разные аспекты узла (6) распылительного канала. Основной корпус (28) имеет примерно круглое сечение, но имеет суженные секции (28 А), которые устанавливаются в пределах суженных секций отверстия (26) в основании (5) (см. выше). Радиальная сопловая трубка (62) выступает наружу от верхней области основного корпуса (28), завершаясь в распылительном отверстии (63). Выход струи из распылительного отверстия (63) дополнительно распыляется с помощью распылительной камеры (64), установленной на конце радиальной сопловой трубки (62). Радиальная сопловая трубка (62) наклоняется слегка вверх по мере ее продолжения наружу. Распылительное отверстие (63) окружено экранирующей пластиной (23), которая заполняет вырезанную секцию (22) на конце экрана (13), наиболее удаленного от запирающей пластины (14) основания (5) (см. выше). С нижней стороны узла (6) распылительного канала в центре выступает трубчатое стержнеобразное гнездо (68), выполненное с возможностью вмещения стержня клапана соответствующей аэрозольной емкости. Стержнеобразное гнездо (68) находится в сообщении по текучей среде с распылительным отверстием (63) через посредство распылительной камеры (64) и других внутренних каналов, не показанных, но широко известных в данном уровне техники. С внешней поверхности основного корпуса (28) на его нижнем конце, два удерживающих зажима(69) выступают от "несуженных" или более широких сегментов (28 В) основного корпуса (28), на противоположных сторонах упомянутого основного корпуса (28). Эти удерживающие зажимы (69) устанавливаются под соответствующими удерживающими зажимами (33), которые выступают внутрь центрального отверстия (26) основания (5) (см. выше) и помогают удерживать узел (6), содержащий распылительный канал, и основание (5) вместе. Имеются две обратные скошенные поверхности (11 и 65) с одним и тем же наклоном, закругляющиеся вокруг противоположных внешних поверхностей основного корпуса (28). Эти обратные скошенные поверхности (11 и 65) установлены над приводными лапками (21 и 20 соответственно), выступающими внутрь от приводной клавиши (3), и служат для нажатия приводной клавиши (3) вниз, когда внешний корпус (2) поворачивается по часовой стрелке. Обратная скошенная поверхность (65) налево от распылительного отверстия (63) является более длинной, чем обратная скошенная поверхность (11) направо от распылительного отверстия (63), если смотреть на приводную крышку (1) спереди. Длина более длинной обратной скошенной поверхности (65) соответствует длине более длинной приводной скошенной поверхности (18), и передняя (более нижняя) приводная лапка (20) установлена между этими скошенными поверхностями. Длина более короткой обратной скошенной поверхности (11) соответствует длине более короткой приводной скошенной поверхности (10), и задняя (более высокая) приводная лапка (20) установлена между этими скошенными поверхностями. Обратные скошенные поверхности (11 и 65) имеют плоские секции (66 и 67) на их верхних и нижних концах (соответственно). Зазор между нижними плоскими секциями (67) и плоскими секциями (10 А и 18 А), ведущий к соответствующим приводным скошенным поверхностям (10 и 18) на основании (5),является несколько меньше, чем высота приводных лапок (21 и 20), которые зажимаются между ними по мере вращения внешнего корпуса (2) к его крайнему положению по часовой стрелке. Поскольку основание (5) находится в фиксированном аксиальном положении, это обуславливает силу направленную вверх, действующую на узел (6), содержащий распылительный канал, приводящий в результате к небольшому подъему стержнеобразного гнезда (68) от стержня клапана (не показано), с которым он связан при работе, создавая "предохранительный зазор", когда приводное устройство находится в своем закрытом положении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приводная крышка для выдачи жидкого продукта под давлением, содержащая выполненный с возможностью вращения внешний корпус и соответствующую приводную клавишу и невращающееся основание и соответствующий узел, содержащий распылительный канал, причем последний содержит выходное сопло; при этом внешний корпус и приводная клавиша выполнены с возможностью поворота между первым положением, в котором приводная клавиша не приподнята, причем приводная клавиша не может быть нажата в этом положении; вторым положением, в котором приводная клавиша приподнята по всей ее длине и ширине относительно верхней поверхности внешнего корпуса, причем клавиша все еще не может быть нажата в этом положении; третьим положением, в котором приводная клавиша приподнята по всей ее длине и ширине и наклонена относительно верхней поверхности внешнего корпуса, причем в этом положении приводная клавиша может быть нажата; при этом нажатие приводной клавиши приводит к нажатию узла распылительного канала, что, в свою очередь, приводит к выпуску жидкого продукта из соответствующей емкости через узел, содержащий распылительный канал. 2. Приводная крышка по п.1, которая выполнена так, что поворот внешнего корпуса в его первом направлении открывает выходное сопло узла распылительного канала и поворот внешнего корпуса в его втором противоположном направлении закрывает выходное сопло. 3. Приводная крышка по п.1 или 2, в которой вращение внешнего корпуса в его первом направлении вызывает наклон приводной клавиши вверх около конца, наиболее близкого к выходному соплу. 4. Приводная крышка по любому предыдущему пункту, в которой внешний корпус окружает невращающееся основание и соответствующий узел, содержащий распылительный канал. 5. Приводная крышка по любому предыдущему пункту, в которой поворот внешнего корпуса в первом направлении заставляет приводную клавишу, но не узел, содержащий распылительный канал, подниматься и поворачиваться в этом же направлении и поворот внешнего корпуса во втором противоположном направлении заставляет приводную клавишу, но не узел, содержащий распылительный канал,опускаться и поворачиваться в этом же противоположном направлении. 6. Приводная крышка по любому предыдущему пункту, в которой поднятие приводной клавиши достигается с помощью кулачковых средств, действующих между приводной клавишей и основанием. 7. Приводная крышка по п.6, в которой кулачковые средства содержат приводные скошенные поверхности около вертикальной стенки в пределах основания и приводные лапки, выступающие внутрь от приводной клавиши, которая выполнена с возможностью перемещения по упомянутым приводным скошенным поверхностям. 8. Приводная крышка по любому предыдущему пункту, в которой опускание приводной клавиши достигается с помощью кулачковых средств, действующих между приводной клавишей и распылительным каналом. 9. Приводная крышка по п.8, в которой кулачковые средства для опускания приводной клавиши содержат приводные скошенные поверхности около основного корпуса узла распылительного канала и приводные лапки, выступающие внутрь от приводной клавиши, которая выполнена с возможностью перемещения под упомянутыми приводными скошенными поверхностями. 10. Приводная крышка по любому предыдущему пункту, в которой узел, содержащий распылительный канал, плотно удерживается в центральном отверстии в основании. 11. Приводная крышка по любому предыдущему пункту, в которой основание содержит паз, в который удерживающий зажим от внешнего корпуса устанавливается с возможностью скрепления основания и корпуса вместе. 12. Приводная крышка по п.11, в которой внешний корпус выполнен с возможностью более легкой установки в первом относительном повернутом положении и затрудненного удаления во втором относительном повернутом положении. 13. Приводная крышка по п.12, в которой установка удерживающего зажима в паз закрепляется при повороте из первого относительного вращательного положения во второе. 14. Приводная крышка по любому предыдущему пункту, содержащая средства для приведения вращения внешнего корпуса к завершению.
