Розеточный электрический соединитель, вилочный электрический соединитель и электрическое соединение, использующее этот розеточный и/или вилочный электрический соединитель
Формула / Реферат
1. Розеточная часть электрического соединителя (2), содержащая отвод по меньшей мере с одной дистальной частью (С) для соединения с электрическим проводом и по меньшей мере c одной проксимальной частью (В), содержащей отверстие (26) в форме венца (28), ориентированного вдоль центральной оси (А), причем венец (28) предназначен для взаимодействия с отводом (40) вилочной части электрического соединителя (4) и содержит множество лапок, соединенных с венцом, при этом каждая лапка имеет основание, соединяющее ее с венцом, и головку, удаленную от венца и имеющую возможность вхождения в контакт с отводом (40), отличающаяся тем, что по меньшей мере одна удерживающая лапка (20) выполнена в форме захвата, а по меньшей мере одна лапка (30) электрического соединения выполнена в форме пластинки, причем лапка (20) в форме захвата имеет основание (21) шириной (121), превышающей или равной ширине (122) ее головки, а лапка (30) в форме пластинки имеет основание шириной (131), меньшей ширины (132) ее головки.
2. Розеточная часть электрического соединителя (2) по п.1, отличающаяся тем, что ширина (131) основания (31) по меньшей мере одной лапки (30) в форме пластинки по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза меньше, чем ширина (121) основания (21) по меньшей мере одной лапки (20) в форме захвата.
3. Розеточная часть электрического соединителя (2) по п.1 или 2, отличающаяся тем, что ширина (132) головки (32) по меньшей мере одной лапки (30) в форме пластинки по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза больше, чем ширина (131) основания (31) этой лапки (30) в форме пластинки.
4. Розеточная часть электрического соединителя (2) по любому из пп.1-3, отличающаяся тем, что высота (h30) лапки (30) в форме пластинки, измеряемая, начиная от низа венца (28), равна по меньшей мере двойной высоте (h20) лапки (20) в форме захвата, измеряемой от той же точки.
5. Розеточная часть электрического соединителя (2) по любому из пп.1-4, отличающаяся тем, что внутренний диаметр (d32) между головками (32) двух диаметрально противоположных относительно оси A лапок (30) в форме пластинок меньше внутреннего диаметра (d22) между головками (22) двух диаметрально противоположных относительно оси A лапок (20) в форме захвата.
6. Розеточная часть электрического соединителя (2) по любому из предыдущих пп.1-5, отличающаяся тем, что лапки (20) в форме захвата и лапки (30) в форме пластинки чередуются по контуру венца (28) таким образом, чтобы угол между лапкой (20) в форме захвата и смежной лапкой (30) в форме пластинки в контуре венца (28) был всегда одинаковым и, в частности, составлял около 45, или около 30, или около 22,5°.
7. Электрический разъем, содержащий вилочную часть электрического соединителя (4), содержащую по меньшей мере один отвод (40), ориентированный вдоль центральной оси (Т), и розеточную часть электрического соединителя (2) по любому из пп.1-6, отличающийся тем, что высота (h20) лапки (20) в форме захвата, измеряемая от низа венца (28), предпочтительно меньше высоты (h40) отвода (40) вилочной части электрического соединителя (4), при этом высота (h20) предпочтительно, по существу, равна половине высоты (h40).
8. Электрический разъем по п.7, отличающийся тем, что, когда розеточная часть электрического соединителя (2) не взаимодействует с вилочной частью электрического соединителя (4), внутреннее расстояние (d32) между головками (32) двух диаметрально противоположных относительно оси A лапок (30) в форме пластинки составляет по меньшей мере 90% от наружной ширины (d40) отвода (40).
9. Электрический разъем по п.7 или 8, отличающийся тем, что, когда розеточная часть электрического соединителя (2) не взаимодействует с вилочной частью электрического соединителя (4), внутреннее расстояние (d22) между головками (22) двух диаметрально противоположных относительно оси A лапок (20) в форме захвата составляет по меньшей мере 90% от наружной ширины (d40) отвода (40).
10. Электрический разъем по любому из пп.7-9, отличающийся тем, что, когда розеточная часть электрического соединителя (2) взаимодействует с вилочной частью электрического соединителя (4), головка (32) по меньшей мере одной лапки (30) в форме пластинки входит в поверхностный контакт с отводом (40) вилочной части электрического соединителя (4), тогда как головка (22) по меньшей мере одной лапки (20) в форме захвата входит в линейный или точечный контакт с отводом (40), причем поверхностный контакт между каждой головкой (32) и отводом (40) происходит на площади по меньшей мере 1,5, или по меньшей мере 2, или даже по меньшей мере 3 мм2.
11. Вилочная часть электрического соединителя (4), содержащая по меньшей мере один отвод (40), ориентированный вдоль центральной оси (Т), отличающаяся тем, что вилочная часть электрического соединителя (4) предназначена для взаимодействия с розеточной частью электрического соединителя (2) по п.1 и отвод (40) содержит по меньшей мере одну плоскую грань (42), такую, что отвод (40) имеет круглое наружное сечение по меньшей мере с одним усечением, или круглое наружное сечение с несколькими усечениями, или некруглое наружное сечение с несколькими гранями или фасками.
12. Вилочная часть электрического соединителя (4) по п.11, отличающаяся тем, что содержит по меньшей мере два отвода (40), каждый из которых ориентирован вдоль центральной оси (Т, Т'), при этом каждый отвод (40) содержит по меньшей мере одну плоскую грань (42, 42'), при этом расстояние S между двумя гранями превышает суммарную ширину (128, 128') двух венцов (28, 28').

Текст

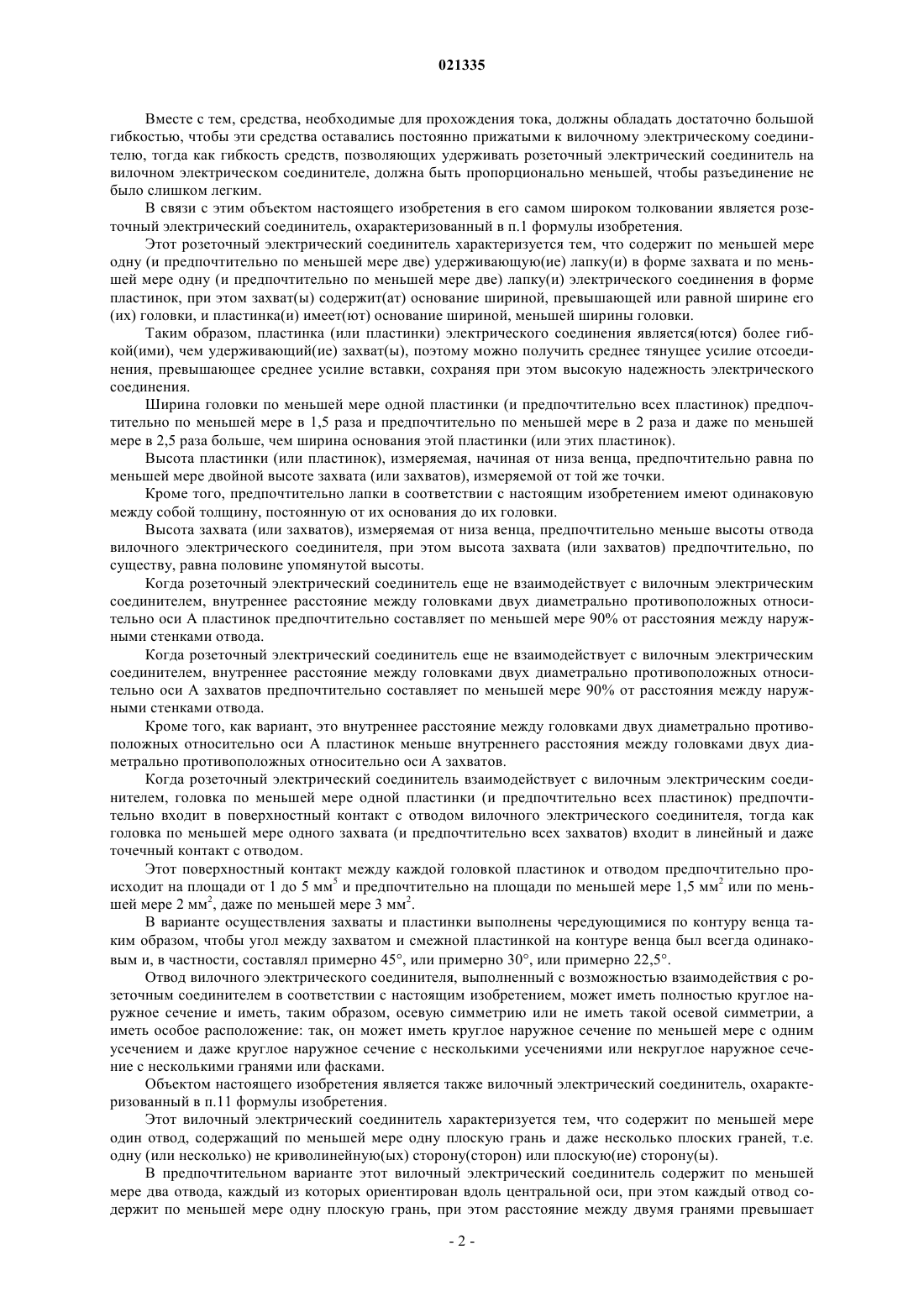

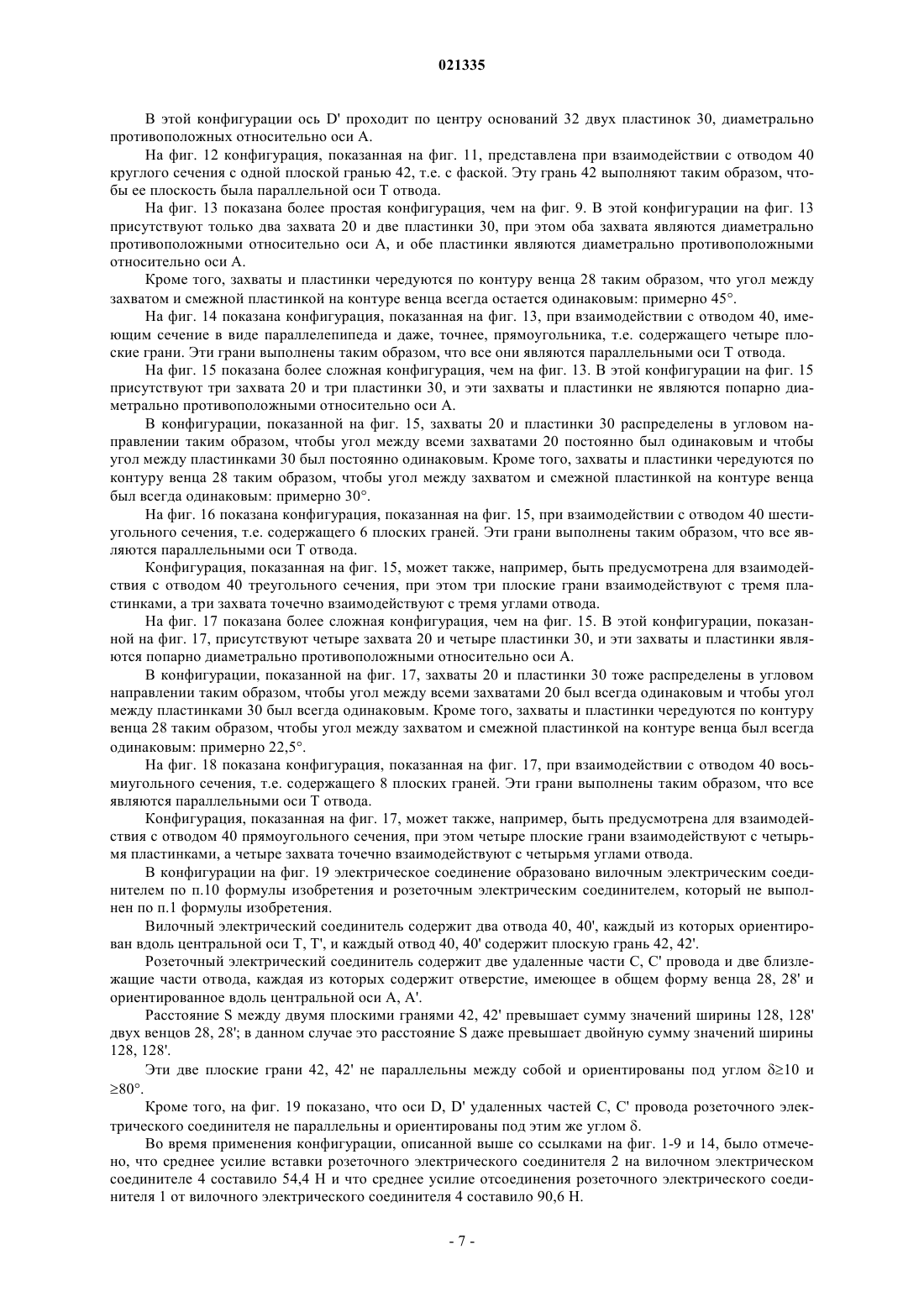

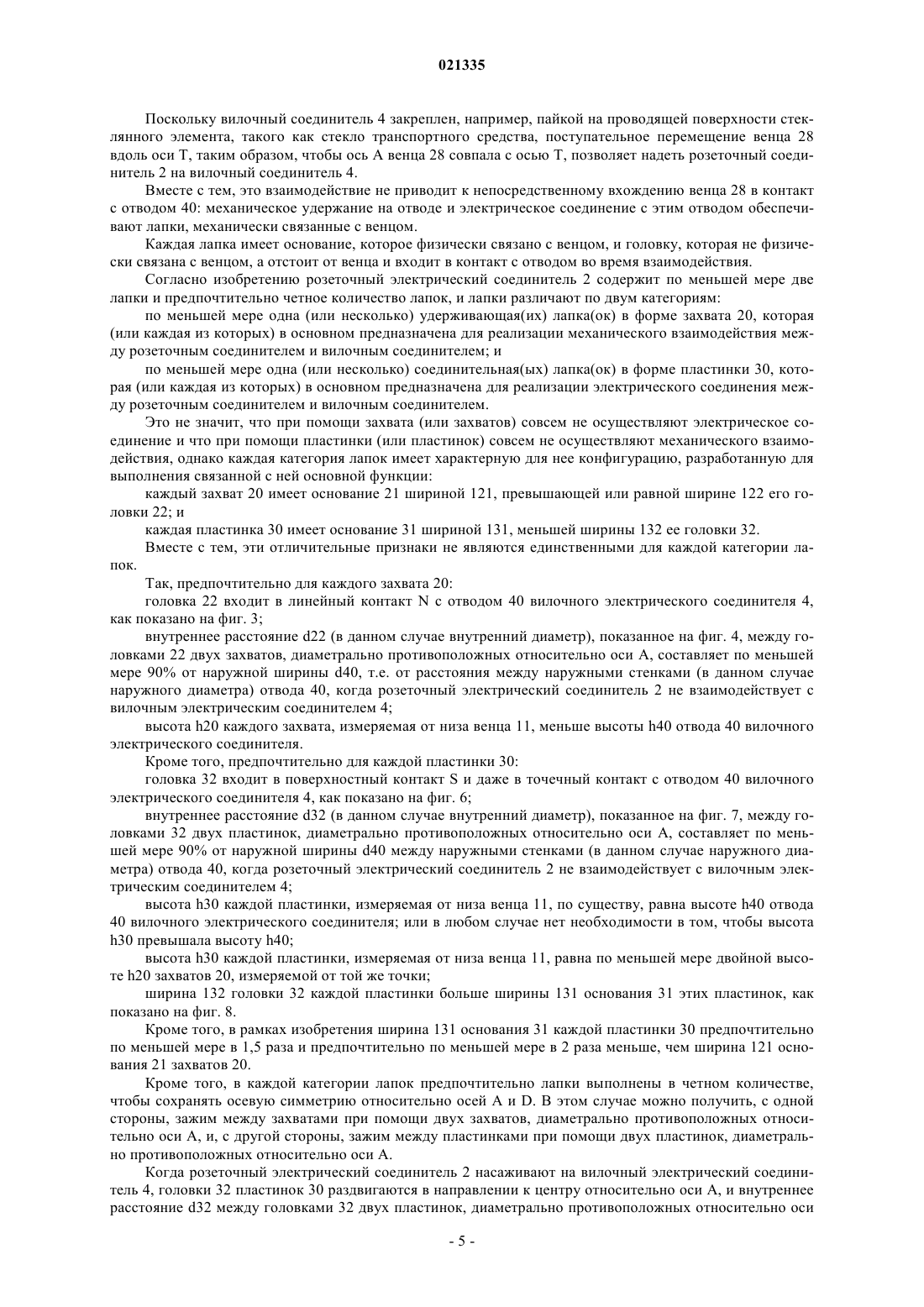

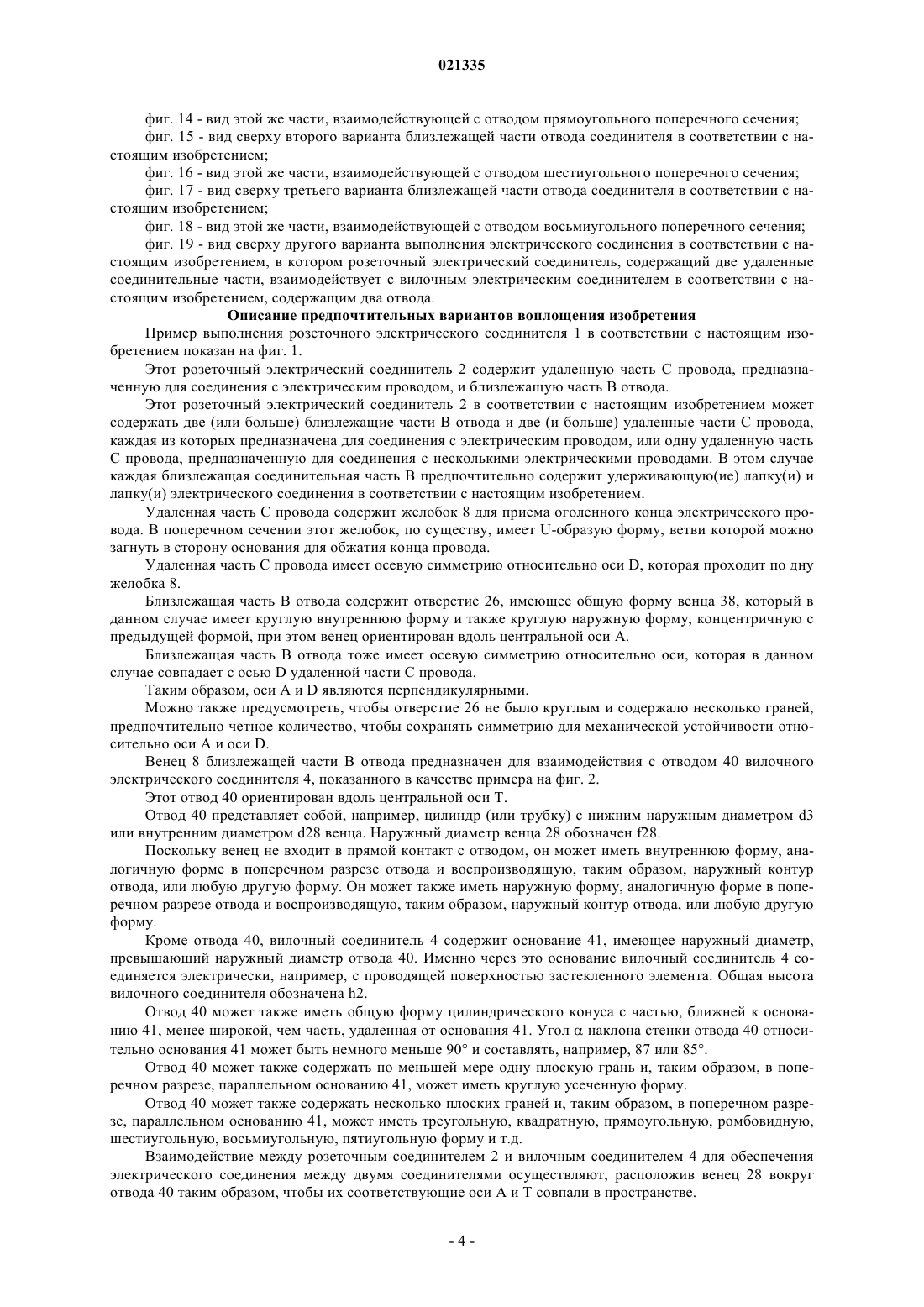

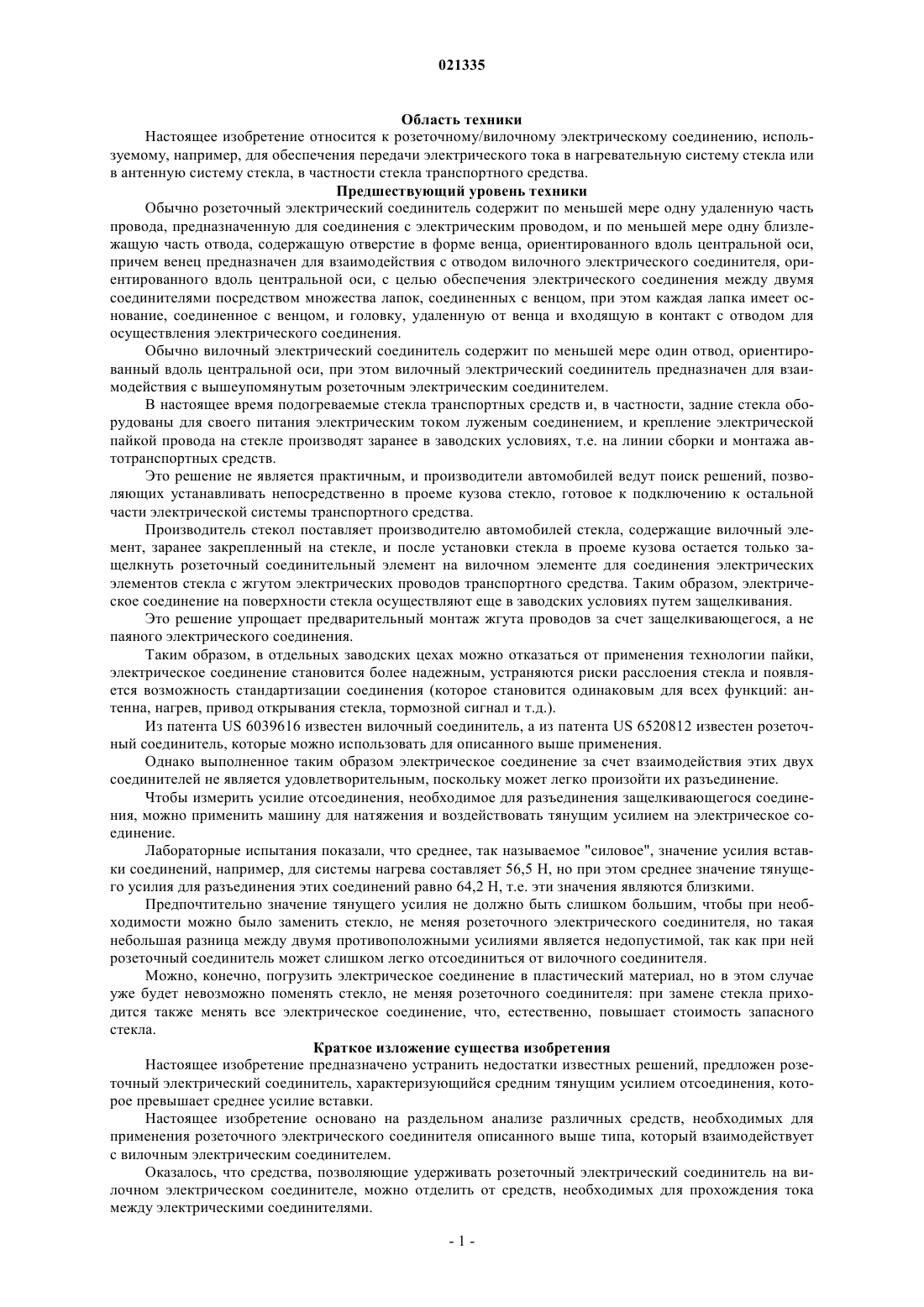

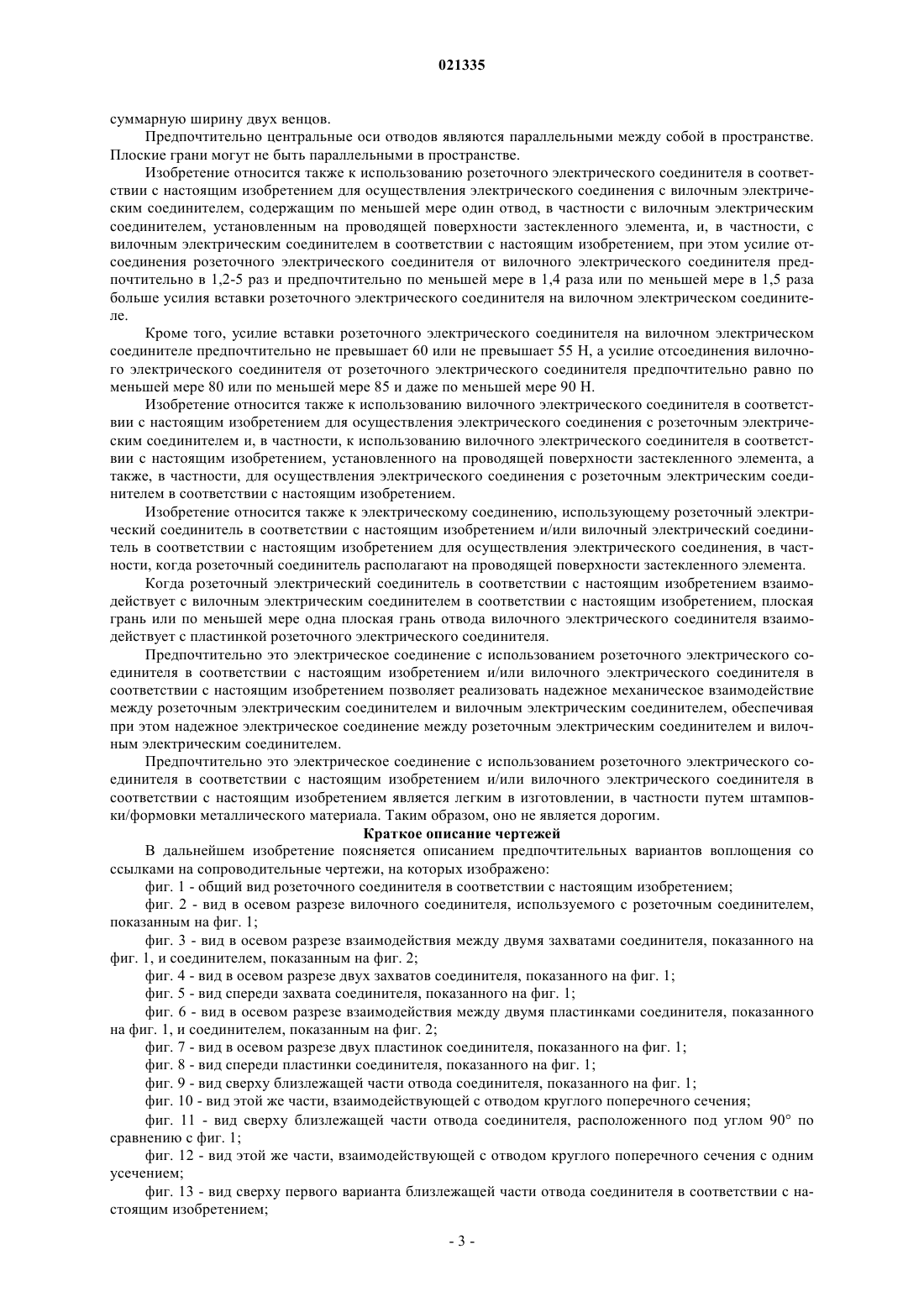

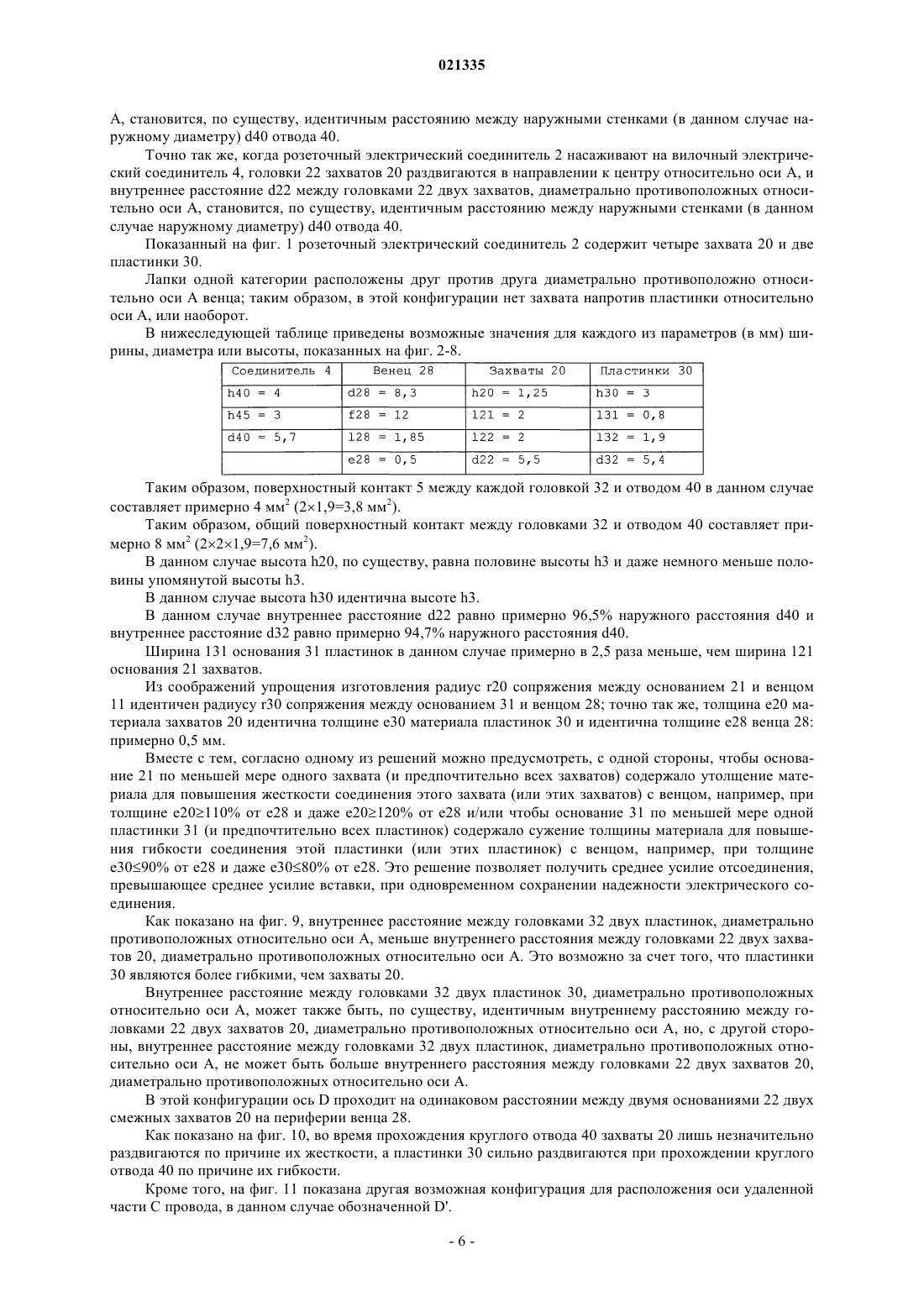

РОЗЕТОЧНЫЙ ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, ВИЛОЧНЫЙ ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ И ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ, ИСПОЛЬЗУЮЩЕЕ ЭТОТ РОЗЕТОЧНЫЙ И/ИЛИ ВИЛОЧНЫЙ ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ Изобретение относится к розеточному электрическому соединителю (2), содержащему по меньшей мере одну удаленную (дистальную) часть (С) провода, предназначенную для соединения с электрическим проводом, и по меньшей мере одну близлежащую (проксимальную) часть (В) отвода, содержащую отверстие (26), имеющее форму венца (28), ориентированного вдоль центральной оси (А), при этом венец (28) предназначен для взаимодействия с отводом (40) вилочного электрического соединителя (4), ориентированного вдоль центральной оси (Т), для обеспечения электрического соединения между двумя соединителями через множество лапок,соединенных с венцом, причем каждая лапка включает в себя основание, соединенное с венцом, и головку, удаленную от венца и входящую в контакт с отводом, отличающемуся тем, что содержит по меньшей мере одну удерживающую лапку (20) в виде захвата и по меньшей мере одну лапку (30) электрического соединения в виде пластинки, причем захват (20) имеет основание (21) шириной(121), превышающей или равной ширине (122) его головки, и пластинка (30) имеет основание шириной (131), меньшей ширины (132) ее головки. Область техники Настоящее изобретение относится к розеточному/вилочному электрическому соединению, используемому, например, для обеспечения передачи электрического тока в нагревательную систему стекла или в антенную систему стекла, в частности стекла транспортного средства. Предшествующий уровень техники Обычно розеточный электрический соединитель содержит по меньшей мере одну удаленную часть провода, предназначенную для соединения с электрическим проводом, и по меньшей мере одну близлежащую часть отвода, содержащую отверстие в форме венца, ориентированного вдоль центральной оси,причем венец предназначен для взаимодействия с отводом вилочного электрического соединителя, ориентированного вдоль центральной оси, с целью обеспечения электрического соединения между двумя соединителями посредством множества лапок, соединенных с венцом, при этом каждая лапка имеет основание, соединенное с венцом, и головку, удаленную от венца и входящую в контакт с отводом для осуществления электрического соединения. Обычно вилочный электрический соединитель содержит по меньшей мере один отвод, ориентированный вдоль центральной оси, при этом вилочный электрический соединитель предназначен для взаимодействия с вышеупомянутым розеточным электрическим соединителем. В настоящее время подогреваемые стекла транспортных средств и, в частности, задние стекла оборудованы для своего питания электрическим током луженым соединением, и крепление электрической пайкой провода на стекле производят заранее в заводских условиях, т.е. на линии сборки и монтажа автотранспортных средств. Это решение не является практичным, и производители автомобилей ведут поиск решений, позволяющих устанавливать непосредственно в проеме кузова стекло, готовое к подключению к остальной части электрической системы транспортного средства. Производитель стекол поставляет производителю автомобилей стекла, содержащие вилочный элемент, заранее закрепленный на стекле, и после установки стекла в проеме кузова остается только защелкнуть розеточный соединительный элемент на вилочном элементе для соединения электрических элементов стекла с жгутом электрических проводов транспортного средства. Таким образом, электрическое соединение на поверхности стекла осуществляют еще в заводских условиях путем защелкивания. Это решение упрощает предварительный монтаж жгута проводов за счет защелкивающегося, а не паяного электрического соединения. Таким образом, в отдельных заводских цехах можно отказаться от применения технологии пайки,электрическое соединение становится более надежным, устраняются риски расслоения стекла и появляется возможность стандартизации соединения (которое становится одинаковым для всех функций: антенна, нагрев, привод открывания стекла, тормозной сигнал и т.д.). Из патента US 6039616 известен вилочный соединитель, а из патента US 6520812 известен розеточный соединитель, которые можно использовать для описанного выше применения. Однако выполненное таким образом электрическое соединение за счет взаимодействия этих двух соединителей не является удовлетворительным, поскольку может легко произойти их разъединение. Чтобы измерить усилие отсоединения, необходимое для разъединения защелкивающегося соединения, можно применить машину для натяжения и воздействовать тянущим усилием на электрическое соединение. Лабораторные испытания показали, что среднее, так называемое "силовое", значение усилия вставки соединений, например, для системы нагрева составляет 56,5 Н, но при этом среднее значение тянущего усилия для разъединения этих соединений равно 64,2 Н, т.е. эти значения являются близкими. Предпочтительно значение тянущего усилия не должно быть слишком большим, чтобы при необходимости можно было заменить стекло, не меняя розеточного электрического соединителя, но такая небольшая разница между двумя противоположными усилиями является недопустимой, так как при ней розеточный соединитель может слишком легко отсоединиться от вилочного соединителя. Можно, конечно, погрузить электрическое соединение в пластический материал, но в этом случае уже будет невозможно поменять стекло, не меняя розеточного соединителя: при замене стекла приходится также менять все электрическое соединение, что, естественно, повышает стоимость запасного стекла. Краткое изложение существа изобретения Настоящее изобретение предназначено устранить недостатки известных решений, предложен розеточный электрический соединитель, характеризующийся средним тянущим усилием отсоединения, которое превышает среднее усилие вставки. Настоящее изобретение основано на раздельном анализе различных средств, необходимых для применения розеточного электрического соединителя описанного выше типа, который взаимодействует с вилочным электрическим соединителем. Оказалось, что средства, позволяющие удерживать розеточный электрический соединитель на вилочном электрическом соединителе, можно отделить от средств, необходимых для прохождения тока между электрическими соединителями. Вместе с тем, средства, необходимые для прохождения тока, должны обладать достаточно большой гибкостью, чтобы эти средства оставались постоянно прижатыми к вилочному электрическому соединителю, тогда как гибкость средств, позволяющих удерживать розеточный электрический соединитель на вилочном электрическом соединителе, должна быть пропорционально меньшей, чтобы разъединение не было слишком легким. В связи с этим объектом настоящего изобретения в его самом широком толковании является розеточный электрический соединитель, охарактеризованный в п.1 формулы изобретения. Этот розеточный электрический соединитель характеризуется тем, что содержит по меньшей мере одну (и предпочтительно по меньшей мере две) удерживающую(ие) лапку(и) в форме захвата и по меньшей мере одну (и предпочтительно по меньшей мере две) лапку(и) электрического соединения в форме пластинок, при этом захват(ы) содержит(ат) основание шириной, превышающей или равной ширине его(их) головки, и пластинка(и) имеет(ют) основание шириной, меньшей ширины головки. Таким образом, пластинка (или пластинки) электрического соединения является(ются) более гибкой(ими), чем удерживающий(ие) захват(ы), поэтому можно получить среднее тянущее усилие отсоединения, превышающее среднее усилие вставки, сохраняя при этом высокую надежность электрического соединения. Ширина головки по меньшей мере одной пластинки (и предпочтительно всех пластинок) предпочтительно по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза и даже по меньшей мере в 2,5 раза больше, чем ширина основания этой пластинки (или этих пластинок). Высота пластинки (или пластинок), измеряемая, начиная от низа венца, предпочтительно равна по меньшей мере двойной высоте захвата (или захватов), измеряемой от той же точки. Кроме того, предпочтительно лапки в соответствии с настоящим изобретением имеют одинаковую между собой толщину, постоянную от их основания до их головки. Высота захвата (или захватов), измеряемая от низа венца, предпочтительно меньше высоты отвода вилочного электрического соединителя, при этом высота захвата (или захватов) предпочтительно, по существу, равна половине упомянутой высоты. Когда розеточный электрический соединитель еще не взаимодействует с вилочным электрическим соединителем, внутреннее расстояние между головками двух диаметрально противоположных относительно оси A пластинок предпочтительно составляет по меньшей мере 90% от расстояния между наружными стенками отвода. Когда розеточный электрический соединитель еще не взаимодействует с вилочным электрическим соединителем, внутреннее расстояние между головками двух диаметрально противоположных относительно оси A захватов предпочтительно составляет по меньшей мере 90% от расстояния между наружными стенками отвода. Кроме того, как вариант, это внутреннее расстояние между головками двух диаметрально противоположных относительно оси A пластинок меньше внутреннего расстояния между головками двух диаметрально противоположных относительно оси A захватов. Когда розеточный электрический соединитель взаимодействует с вилочным электрическим соединителем, головка по меньшей мере одной пластинки (и предпочтительно всех пластинок) предпочтительно входит в поверхностный контакт с отводом вилочного электрического соединителя, тогда как головка по меньшей мере одного захвата (и предпочтительно всех захватов) входит в линейный и даже точечный контакт с отводом. Этот поверхностный контакт между каждой головкой пластинок и отводом предпочтительно происходит на площади от 1 до 5 мм 5 и предпочтительно на площади по меньшей мере 1,5 мм 2 или по меньшей мере 2 мм 2, даже по меньшей мере 3 мм 2. В варианте осуществления захваты и пластинки выполнены чередующимися по контуру венца таким образом, чтобы угол между захватом и смежной пластинкой на контуре венца был всегда одинаковым и, в частности, составлял примерно 45, или примерно 30, или примерно 22,5. Отвод вилочного электрического соединителя, выполненный с возможностью взаимодействия с розеточным соединителем в соответствии с настоящим изобретением, может иметь полностью круглое наружное сечение и иметь, таким образом, осевую симметрию или не иметь такой осевой симметрии, а иметь особое расположение: так, он может иметь круглое наружное сечение по меньшей мере с одним усечением и даже круглое наружное сечение с несколькими усечениями или некруглое наружное сечение с несколькими гранями или фасками. Объектом настоящего изобретения является также вилочный электрический соединитель, охарактеризованный в п.11 формулы изобретения. Этот вилочный электрический соединитель характеризуется тем, что содержит по меньшей мере один отвод, содержащий по меньшей мере одну плоскую грань и даже несколько плоских граней, т.е. одну (или несколько) не криволинейную(ых) сторону(сторон) или плоскую(ие) сторону(ы). В предпочтительном варианте этот вилочный электрический соединитель содержит по меньшей мере два отвода, каждый из которых ориентирован вдоль центральной оси, при этом каждый отвод содержит по меньшей мере одну плоскую грань, при этом расстояние между двумя гранями превышает суммарную ширину двух венцов. Предпочтительно центральные оси отводов являются параллельными между собой в пространстве. Плоские грани могут не быть параллельными в пространстве. Изобретение относится также к использованию розеточного электрического соединителя в соответствии с настоящим изобретением для осуществления электрического соединения с вилочным электрическим соединителем, содержащим по меньшей мере один отвод, в частности с вилочным электрическим соединителем, установленным на проводящей поверхности застекленного элемента, и, в частности, с вилочным электрическим соединителем в соответствии с настоящим изобретением, при этом усилие отсоединения розеточного электрического соединителя от вилочного электрического соединителя предпочтительно в 1,2-5 раз и предпочтительно по меньшей мере в 1,4 раза или по меньшей мере в 1,5 раза больше усилия вставки розеточного электрического соединителя на вилочном электрическом соединителе. Кроме того, усилие вставки розеточного электрического соединителя на вилочном электрическом соединителе предпочтительно не превышает 60 или не превышает 55 Н, а усилие отсоединения вилочного электрического соединителя от розеточного электрического соединителя предпочтительно равно по меньшей мере 80 или по меньшей мере 85 и даже по меньшей мере 90 Н. Изобретение относится также к использованию вилочного электрического соединителя в соответствии с настоящим изобретением для осуществления электрического соединения с розеточным электрическим соединителем и, в частности, к использованию вилочного электрического соединителя в соответствии с настоящим изобретением, установленного на проводящей поверхности застекленного элемента, а также, в частности, для осуществления электрического соединения с розеточным электрическим соединителем в соответствии с настоящим изобретением. Изобретение относится также к электрическому соединению, использующему розеточный электрический соединитель в соответствии с настоящим изобретением и/или вилочный электрический соединитель в соответствии с настоящим изобретением для осуществления электрического соединения, в частности, когда розеточный соединитель располагают на проводящей поверхности застекленного элемента. Когда розеточный электрический соединитель в соответствии с настоящим изобретением взаимодействует с вилочным электрическим соединителем в соответствии с настоящим изобретением, плоская грань или по меньшей мере одна плоская грань отвода вилочного электрического соединителя взаимодействует с пластинкой розеточного электрического соединителя. Предпочтительно это электрическое соединение с использованием розеточного электрического соединителя в соответствии с настоящим изобретением и/или вилочного электрического соединителя в соответствии с настоящим изобретением позволяет реализовать надежное механическое взаимодействие между розеточным электрическим соединителем и вилочным электрическим соединителем, обеспечивая при этом надежное электрическое соединение между розеточным электрическим соединителем и вилочным электрическим соединителем. Предпочтительно это электрическое соединение с использованием розеточного электрического соединителя в соответствии с настоящим изобретением и/или вилочного электрического соединителя в соответствии с настоящим изобретением является легким в изготовлении, в частности путем штамповки/формовки металлического материала. Таким образом, оно не является дорогим. Краткое описание чертежей В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопроводительные чертежи, на которых изображено: фиг. 1 - общий вид розеточного соединителя в соответствии с настоящим изобретением; фиг. 2 - вид в осевом разрезе вилочного соединителя, используемого с розеточным соединителем,показанным на фиг. 1; фиг. 3 - вид в осевом разрезе взаимодействия между двумя захватами соединителя, показанного на фиг. 1, и соединителем, показанным на фиг. 2; фиг. 4 - вид в осевом разрезе двух захватов соединителя, показанного на фиг. 1; фиг. 5 - вид спереди захвата соединителя, показанного на фиг. 1; фиг. 6 - вид в осевом разрезе взаимодействия между двумя пластинками соединителя, показанного на фиг. 1, и соединителем, показанным на фиг. 2; фиг. 7 - вид в осевом разрезе двух пластинок соединителя, показанного на фиг. 1; фиг. 8 - вид спереди пластинки соединителя, показанного на фиг. 1; фиг. 9 - вид сверху близлежащей части отвода соединителя, показанного на фиг. 1; фиг. 10 - вид этой же части, взаимодействующей с отводом круглого поперечного сечения; фиг. 11 - вид сверху близлежащей части отвода соединителя, расположенного под углом 90 по сравнению с фиг. 1; фиг. 12 - вид этой же части, взаимодействующей с отводом круглого поперечного сечения с одним усечением; фиг. 13 - вид сверху первого варианта близлежащей части отвода соединителя в соответствии с настоящим изобретением; фиг. 14 - вид этой же части, взаимодействующей с отводом прямоугольного поперечного сечения; фиг. 15 - вид сверху второго варианта близлежащей части отвода соединителя в соответствии с настоящим изобретением; фиг. 16 - вид этой же части, взаимодействующей с отводом шестиугольного поперечного сечения; фиг. 17 - вид сверху третьего варианта близлежащей части отвода соединителя в соответствии с настоящим изобретением; фиг. 18 - вид этой же части, взаимодействующей с отводом восьмиугольного поперечного сечения; фиг. 19 - вид сверху другого варианта выполнения электрического соединения в соответствии с настоящим изобретением, в котором розеточный электрический соединитель, содержащий две удаленные соединительные части, взаимодействует с вилочным электрическим соединителем в соответствии с настоящим изобретением, содержащим два отвода. Описание предпочтительных вариантов воплощения изобретения Пример выполнения розеточного электрического соединителя 1 в соответствии с настоящим изобретением показан на фиг. 1. Этот розеточный электрический соединитель 2 содержит удаленную часть C провода, предназначенную для соединения с электрическим проводом, и близлежащую часть B отвода. Этот розеточный электрический соединитель 2 в соответствии с настоящим изобретением может содержать две (или больше) близлежащие части B отвода и две (и больше) удаленные части C провода,каждая из которых предназначена для соединения с электрическим проводом, или одну удаленную частьC провода, предназначенную для соединения с несколькими электрическими проводами. B этом случае каждая близлежащая соединительная часть B предпочтительно содержит удерживающую(ие) лапку(и) и лапку(и) электрического соединения в соответствии с настоящим изобретением. Удаленная часть C провода содержит желобок 8 для приема оголенного конца электрического провода. B поперечном сечении этот желобок, по существу, имеет U-образую форму, ветви которой можно загнуть в сторону основания для обжатия конца провода. Удаленная часть C провода имеет осевую симметрию относительно оси D, которая проходит по дну желобка 8. Близлежащая часть B отвода содержит отверстие 26, имеющее общую форму венца 38, который в данном случае имеет круглую внутреннюю форму и также круглую наружную форму, концентричную с предыдущей формой, при этом венец ориентирован вдоль центральной оси A. Близлежащая часть B отвода тоже имеет осевую симметрию относительно оси, которая в данном случае совпадает с осью D удаленной части C провода. Таким образом, оси A и D являются перпендикулярными. Можно также предусмотреть, чтобы отверстие 26 не было круглым и содержало несколько граней,предпочтительно четное количество, чтобы сохранять симметрию для механической устойчивости относительно оси A и оси D. Венец 8 близлежащей части B отвода предназначен для взаимодействия с отводом 40 вилочного электрического соединителя 4, показанного в качестве примера на фиг. 2. Этот отвод 40 ориентирован вдоль центральной оси T. Отвод 40 представляет собой, например, цилиндр (или трубку) с нижним наружным диаметром d3 или внутренним диаметром d28 венца. Наружный диаметр венца 28 обозначен f28. Поскольку венец не входит в прямой контакт с отводом, он может иметь внутреннюю форму, аналогичную форме в поперечном разрезе отвода и воспроизводящую, таким образом, наружный контур отвода, или любую другую форму. Он может также иметь наружную форму, аналогичную форме в поперечном разрезе отвода и воспроизводящую, таким образом, наружный контур отвода, или любую другую форму. Кроме отвода 40, вилочный соединитель 4 содержит основание 41, имеющее наружный диаметр,превышающий наружный диаметр отвода 40. Именно через это основание вилочный соединитель 4 соединяется электрически, например, с проводящей поверхностью застекленного элемента. Общая высота вилочного соединителя обозначена h2. Отвод 40 может также иметь общую форму цилиндрического конуса с частью, ближней к основанию 41, менее широкой, чем часть, удаленная от основания 41. Уголнаклона стенки отвода 40 относительно основания 41 может быть немного меньше 90 и составлять, например, 87 или 85. Отвод 40 может также содержать по меньшей мере одну плоскую грань и, таким образом, в поперечном разрезе, параллельном основанию 41, может иметь круглую усеченную форму. Отвод 40 может также содержать несколько плоских граней и, таким образом, в поперечном разрезе, параллельном основанию 41, может иметь треугольную, квадратную, прямоугольную, ромбовидную,шестиугольную, восьмиугольную, пятиугольную форму и т.д. Взаимодействие между розеточным соединителем 2 и вилочным соединителем 4 для обеспечения электрического соединения между двумя соединителями осуществляют, расположив венец 28 вокруг отвода 40 таким образом, чтобы их соответствующие оси A и T совпали в пространстве. Поскольку вилочный соединитель 4 закреплен, например, пайкой на проводящей поверхности стеклянного элемента, такого как стекло транспортного средства, поступательное перемещение венца 28 вдоль оси T, таким образом, чтобы ось A венца 28 совпала с осью Т, позволяет надеть розеточный соединитель 2 на вилочный соединитель 4. Вместе с тем, это взаимодействие не приводит к непосредственному вхождению венца 28 в контакт с отводом 40: механическое удержание на отводе и электрическое соединение с этим отводом обеспечивают лапки, механически связанные с венцом. Каждая лапка имеет основание, которое физически связано с венцом, и головку, которая не физически связана с венцом, а отстоит от венца и входит в контакт с отводом во время взаимодействия. Согласно изобретению розеточный электрический соединитель 2 содержит по меньшей мере две лапки и предпочтительно четное количество лапок, и лапки различают по двум категориям: по меньшей мере одна (или несколько) удерживающая(их) лапка(ок) в форме захвата 20, которая(или каждая из которых) в основном предназначена для реализации механического взаимодействия между розеточным соединителем и вилочным соединителем; и по меньшей мере одна (или несколько) соединительная(ых) лапка(ок) в форме пластинки 30, которая (или каждая из которых) в основном предназначена для реализации электрического соединения между розеточным соединителем и вилочным соединителем. Это не значит, что при помощи захвата (или захватов) совсем не осуществляют электрическое соединение и что при помощи пластинки (или пластинок) совсем не осуществляют механического взаимодействия, однако каждая категория лапок имеет характерную для нее конфигурацию, разработанную для выполнения связанной с ней основной функции: каждый захват 20 имеет основание 21 шириной 121, превышающей или равной ширине 122 его головки 22; и каждая пластинка 30 имеет основание 31 шириной 131, меньшей ширины 132 ее головки 32. Вместе с тем, эти отличительные признаки не являются единственными для каждой категории лапок. Так, предпочтительно для каждого захвата 20: головка 22 входит в линейный контакт N с отводом 40 вилочного электрического соединителя 4,как показано на фиг. 3; внутреннее расстояние d22 (в данном случае внутренний диаметр), показанное на фиг. 4, между головками 22 двух захватов, диаметрально противоположных относительно оси A, составляет по меньшей мере 90% от наружной ширины d40, т.е. от расстояния между наружными стенками (в данном случае наружного диаметра) отвода 40, когда розеточный электрический соединитель 2 не взаимодействует с вилочным электрическим соединителем 4; высота h20 каждого захвата, измеряемая от низа венца 11, меньше высоты h40 отвода 40 вилочного электрического соединителя. Кроме того, предпочтительно для каждой пластинки 30: головка 32 входит в поверхностный контакт S и даже в точечный контакт с отводом 40 вилочного электрического соединителя 4, как показано на фиг. 6; внутреннее расстояние d32 (в данном случае внутренний диаметр), показанное на фиг. 7, между головками 32 двух пластинок, диаметрально противоположных относительно оси A, составляет по меньшей мере 90% от наружной ширины d40 между наружными стенками (в данном случае наружного диаметра) отвода 40, когда розеточный электрический соединитель 2 не взаимодействует с вилочным электрическим соединителем 4; высота h30 каждой пластинки, измеряемая от низа венца 11, по существу, равна высоте h40 отвода 40 вилочного электрического соединителя; или в любом случае нет необходимости в том, чтобы высотаh30 превышала высоту h40; высота h30 каждой пластинки, измеряемая от низа венца 11, равна по меньшей мере двойной высоте h20 захватов 20, измеряемой от той же точки; ширина 132 головки 32 каждой пластинки больше ширины 131 основания 31 этих пластинок, как показано на фиг. 8. Кроме того, в рамках изобретения ширина 131 основания 31 каждой пластинки 30 предпочтительно по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза меньше, чем ширина 121 основания 21 захватов 20. Кроме того, в каждой категории лапок предпочтительно лапки выполнены в четном количестве,чтобы сохранять осевую симметрию относительно осей A и D. B этом случае можно получить, с одной стороны, зажим между захватами при помощи двух захватов, диаметрально противоположных относительно оси A, и, с другой стороны, зажим между пластинками при помощи двух пластинок, диаметрально противоположных относительно оси A. Когда розеточный электрический соединитель 2 насаживают на вилочный электрический соединитель 4, головки 32 пластинок 30 раздвигаются в направлении к центру относительно оси A, и внутреннее расстояние d32 между головками 32 двух пластинок, диаметрально противоположных относительно осиA, становится, по существу, идентичным расстоянию между наружными стенками (в данном случае наружному диаметру) d40 отвода 40. Точно так же, когда розеточный электрический соединитель 2 насаживают на вилочный электрический соединитель 4, головки 22 захватов 20 раздвигаются в направлении к центру относительно оси A, и внутреннее расстояние d22 между головками 22 двух захватов, диаметрально противоположных относительно оси A, становится, по существу, идентичным расстоянию между наружными стенками (в данном случае наружному диаметру) d40 отвода 40. Показанный на фиг. 1 розеточный электрический соединитель 2 содержит четыре захвата 20 и две пластинки 30. Лапки одной категории расположены друг против друга диаметрально противоположно относительно оси A венца; таким образом, в этой конфигурации нет захвата напротив пластинки относительно оси A, или наоборот. В нижеследующей таблице приведены возможные значения для каждого из параметров (в мм) ширины, диаметра или высоты, показанных на фиг. 2-8. Таким образом, поверхностный контакт 5 между каждой головкой 32 и отводом 40 в данном случае составляет примерно 4 мм 2 (21,9=3,8 мм 2). Таким образом, общий поверхностный контакт между головками 32 и отводом 40 составляет примерно 8 мм 2 (221,9=7,6 мм 2). В данном случае высота h20, по существу, равна половине высоты h3 и даже немного меньше половины упомянутой высоты h3. В данном случае высота h30 идентична высоте h3. В данном случае внутреннее расстояние d22 равно примерно 96,5% наружного расстояния d40 и внутреннее расстояние d32 равно примерно 94,7% наружного расстояния d40. Ширина 131 основания 31 пластинок в данном случае примерно в 2,5 раза меньше, чем ширина 121 основания 21 захватов. Из соображений упрощения изготовления радиус r20 сопряжения между основанием 21 и венцом 11 идентичен радиусу r30 сопряжения между основанием 31 и венцом 28; точно так же, толщина е 20 материала захватов 20 идентична толщине е 30 материала пластинок 30 и идентична толщине е 28 венца 28: примерно 0,5 мм. Вместе с тем, согласно одному из решений можно предусмотреть, с одной стороны, чтобы основание 21 по меньшей мере одного захвата (и предпочтительно всех захватов) содержало утолщение материала для повышения жесткости соединения этого захвата (или этих захватов) с венцом, например, при толщине е 20110% от е 28 и даже е 20120% от е 28 и/или чтобы основание 31 по меньшей мере одной пластинки 31 (и предпочтительно всех пластинок) содержало сужение толщины материала для повышения гибкости соединения этой пластинки (или этих пластинок) с венцом, например, при толщине е 3090% от е 28 и даже е 3080% от е 28. Это решение позволяет получить среднее усилие отсоединения,превышающее среднее усилие вставки, при одновременном сохранении надежности электрического соединения. Как показано на фиг. 9, внутреннее расстояние между головками 32 двух пластинок, диаметрально противоположных относительно оси A, меньше внутреннего расстояния между головками 22 двух захватов 20, диаметрально противоположных относительно оси A. Это возможно за счет того, что пластинки 30 являются более гибкими, чем захваты 20. Внутреннее расстояние между головками 32 двух пластинок 30, диаметрально противоположных относительно оси A, может также быть, по существу, идентичным внутреннему расстоянию между головками 22 двух захватов 20, диаметрально противоположных относительно оси A, но, с другой стороны, внутреннее расстояние между головками 32 двух пластинок, диаметрально противоположных относительно оси A, не может быть больше внутреннего расстояния между головками 22 двух захватов 20,диаметрально противоположных относительно оси A. В этой конфигурации ось D проходит на одинаковом расстоянии между двумя основаниями 22 двух смежных захватов 20 на периферии венца 28. Как показано на фиг. 10, во время прохождения круглого отвода 40 захваты 20 лишь незначительно раздвигаются по причине их жесткости, а пластинки 30 сильно раздвигаются при прохождении круглого отвода 40 по причине их гибкости. Кроме того, на фиг. 11 показана другая возможная конфигурация для расположения оси удаленной части C провода, в данном случае обозначенной D'. В этой конфигурации ось D' проходит по центру оснований 32 двух пластинок 30, диаметрально противоположных относительно оси A. На фиг. 12 конфигурация, показанная на фиг. 11, представлена при взаимодействии с отводом 40 круглого сечения с одной плоской гранью 42, т.е. с фаской. Эту грань 42 выполняют таким образом, чтобы ее плоскость была параллельной оси T отвода. На фиг. 13 показана более простая конфигурация, чем на фиг. 9. B этой конфигурации на фиг. 13 присутствуют только два захвата 20 и две пластинки 30, при этом оба захвата являются диаметрально противоположными относительно оси A, и обе пластинки являются диаметрально противоположными относительно оси A. Кроме того, захваты и пластинки чередуются по контуру венца 28 таким образом, что угол между захватом и смежной пластинкой на контуре венца всегда остается одинаковым: примерно 45. На фиг. 14 показана конфигурация, показанная на фиг. 13, при взаимодействии с отводом 40, имеющим сечение в виде параллелепипеда и даже, точнее, прямоугольника, т.е. содержащего четыре плоские грани. Эти грани выполнены таким образом, что все они являются параллельными оси T отвода. На фиг. 15 показана более сложная конфигурация, чем на фиг. 13. B этой конфигурации на фиг. 15 присутствуют три захвата 20 и три пластинки 30, и эти захваты и пластинки не являются попарно диаметрально противоположными относительно оси A. В конфигурации, показанной на фиг. 15, захваты 20 и пластинки 30 распределены в угловом направлении таким образом, чтобы угол между всеми захватами 20 постоянно был одинаковым и чтобы угол между пластинками 30 был постоянно одинаковым. Кроме того, захваты и пластинки чередуются по контуру венца 28 таким образом, чтобы угол между захватом и смежной пластинкой на контуре венца был всегда одинаковым: примерно 30. На фиг. 16 показана конфигурация, показанная на фиг. 15, при взаимодействии с отводом 40 шестиугольного сечения, т.е. содержащего 6 плоских граней. Эти грани выполнены таким образом, что все являются параллельными оси T отвода. Конфигурация, показанная на фиг. 15, может также, например, быть предусмотрена для взаимодействия с отводом 40 треугольного сечения, при этом три плоские грани взаимодействуют с тремя пластинками, а три захвата точечно взаимодействуют с тремя углами отвода. На фиг. 17 показана более сложная конфигурация, чем на фиг. 15. B этой конфигурации, показанной на фиг. 17, присутствуют четыре захвата 20 и четыре пластинки 30, и эти захваты и пластинки являются попарно диаметрально противоположными относительно оси A. В конфигурации, показанной на фиг. 17, захваты 20 и пластинки 30 тоже распределены в угловом направлении таким образом, чтобы угол между всеми захватами 20 был всегда одинаковым и чтобы угол между пластинками 30 был всегда одинаковым. Кроме того, захваты и пластинки чередуются по контуру венца 28 таким образом, чтобы угол между захватом и смежной пластинкой на контуре венца был всегда одинаковым: примерно 22,5. На фиг. 18 показана конфигурация, показанная на фиг. 17, при взаимодействии с отводом 40 восьмиугольного сечения, т.е. содержащего 8 плоских граней. Эти грани выполнены таким образом, что все являются параллельными оси T отвода. Конфигурация, показанная на фиг. 17, может также, например, быть предусмотрена для взаимодействия с отводом 40 прямоугольного сечения, при этом четыре плоские грани взаимодействуют с четырьмя пластинками, а четыре захвата точечно взаимодействуют с четырьмя углами отвода. В конфигурации на фиг. 19 электрическое соединение образовано вилочным электрическим соединителем по п.10 формулы изобретения и розеточным электрическим соединителем, который не выполнен по п.1 формулы изобретения. Вилочный электрический соединитель содержит два отвода 40, 40', каждый из которых ориентирован вдоль центральной оси T, Т', и каждый отвод 40, 40' содержит плоскую грань 42, 42'. Розеточный электрический соединитель содержит две удаленные части С, С' провода и две близлежащие части отвода, каждая из которых содержит отверстие, имеющее в общем форму венца 28, 28' и ориентированное вдоль центральной оси A, А'. Расстояние S между двумя плоскими гранями 42, 42' превышает сумму значений ширины 128, 128' двух венцов 28, 28'; в данном случае это расстояние S даже превышает двойную сумму значений ширины 128, 128'. Эти две плоские грани 42, 42' не параллельны между собой и ориентированы под углом 10 и 80. Кроме того, на фиг. 19 показано, что оси D, D' удаленных частей C, C' провода розеточного электрического соединителя не параллельны и ориентированы под этим же углом . Во время применения конфигурации, описанной выше со ссылками на фиг. 1-9 и 14, было отмечено, что среднее усилие вставки розеточного электрического соединителя 2 на вилочном электрическом соединителе 4 составило 54,4 Н и что среднее усилие отсоединения розеточного электрического соединителя 1 от вилочного электрического соединителя 4 составило 90,6 Н. Усилие отсоединения розеточного электрического соединителя 2 от вилочного электрического соединителя 4 в данном случае в 1,66 раза превышает усилие вставки розеточного электрического соединителя 2 на вилочном электрическом соединителе 4. Как розеточный электрический соединитель 2, так и вилочный электрический соединитель 4 выполнены из электропроводящего материала, например из бронзы CuSn9PH12. Описание настоящего изобретения представлено в качестве примера. Разумеется, специалист может предусматривать различные варианты изобретения, не выходя при этом за рамки патента, определенные формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Розеточная часть электрического соединителя (2), содержащая отвод по меньшей мере с одной дистальной частью (С) для соединения с электрическим проводом и по меньшей мере c одной проксимальной частью (В), содержащей отверстие (26) в форме венца (28), ориентированного вдоль центральной оси (А), причем венец (28) предназначен для взаимодействия с отводом (40) вилочной части электрического соединителя (4) и содержит множество лапок, соединенных с венцом, при этом каждая лапка имеет основание, соединяющее ее с венцом, и головку, удаленную от венца и имеющую возможность вхождения в контакт с отводом (40), отличающаяся тем, что по меньшей мере одна удерживающая лапка(20) выполнена в форме захвата, а по меньшей мере одна лапка (30) электрического соединения выполнена в форме пластинки, причем лапка (20) в форме захвата имеет основание (21) шириной (121), превышающей или равной ширине (122) ее головки, а лапка (30) в форме пластинки имеет основание шириной (131), меньшей ширины (132) ее головки. 2. Розеточная часть электрического соединителя (2) по п.1, отличающаяся тем, что ширина (131) основания (31) по меньшей мере одной лапки (30) в форме пластинки по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза меньше, чем ширина (121) основания (21) по меньшей мере одной лапки (20) в форме захвата. 3. Розеточная часть электрического соединителя (2) по п.1 или 2, отличающаяся тем, что ширина(132) головки (32) по меньшей мере одной лапки (30) в форме пластинки по меньшей мере в 1,5 раза и предпочтительно по меньшей мере в 2 раза больше, чем ширина (131) основания (31) этой лапки (30) в форме пластинки. 4. Розеточная часть электрического соединителя (2) по любому из пп.1-3, отличающаяся тем, что высота (h30) лапки (30) в форме пластинки, измеряемая, начиная от низа венца (28), равна по меньшей мере двойной высоте (h20) лапки (20) в форме захвата, измеряемой от той же точки. 5. Розеточная часть электрического соединителя (2) по любому из пп.1-4, отличающаяся тем, что внутренний диаметр (d32) между головками (32) двух диаметрально противоположных относительно осиA лапок (30) в форме пластинок меньше внутреннего диаметра (d22) между головками (22) двух диаметрально противоположных относительно оси A лапок (20) в форме захвата. 6. Розеточная часть электрического соединителя (2) по любому из предыдущих пп.1-5, отличающаяся тем, что лапки (20) в форме захвата и лапки (30) в форме пластинки чередуются по контуру венца(28) таким образом, чтобы угол между лапкой (20) в форме захвата и смежной лапкой (30) в форме пластинки в контуре венца (28) был всегда одинаковым и, в частности, составлял около 45, или около 30,или около 22,5. 7. Электрический разъем, содержащий вилочную часть электрического соединителя (4), содержащую по меньшей мере один отвод (40), ориентированный вдоль центральной оси (Т), и розеточную часть электрического соединителя (2) по любому из пп.1-6, отличающийся тем, что высота (h20) лапки (20) в форме захвата, измеряемая от низа венца (28), предпочтительно меньше высоты (h40) отвода (40) вилочной части электрического соединителя (4), при этом высота (h20) предпочтительно, по существу, равна половине высоты (h40). 8. Электрический разъем по п.7, отличающийся тем, что, когда розеточная часть электрического соединителя (2) не взаимодействует с вилочной частью электрического соединителя (4), внутреннее расстояние (d32) между головками (32) двух диаметрально противоположных относительно оси A лапок(30) в форме пластинки составляет по меньшей мере 90% от наружной ширины (d40) отвода (40). 9. Электрический разъем по п.7 или 8, отличающийся тем, что, когда розеточная часть электрического соединителя (2) не взаимодействует с вилочной частью электрического соединителя (4), внутреннее расстояние (d22) между головками (22) двух диаметрально противоположных относительно оси A лапок (20) в форме захвата составляет по меньшей мере 90% от наружной ширины (d40) отвода (40). 10. Электрический разъем по любому из пп.7-9, отличающийся тем, что, когда розеточная часть электрического соединителя (2) взаимодействует с вилочной частью электрического соединителя (4),головка (32) по меньшей мере одной лапки (30) в форме пластинки входит в поверхностный контакт с отводом (40) вилочной части электрического соединителя (4), тогда как головка (22) по меньшей мере одной лапки (20) в форме захвата входит в линейный или точечный контакт с отводом (40), причем поверхностный контакт между каждой головкой (32) и отводом (40) происходит на площади по меньшей-8 021335 мере 1,5, или по меньшей мере 2, или даже по меньшей мере 3 мм 2. 11. Вилочная часть электрического соединителя (4), содержащая по меньшей мере один отвод (40),ориентированный вдоль центральной оси (Т), отличающаяся тем, что вилочная часть электрического соединителя (4) предназначена для взаимодействия с розеточной частью электрического соединителя (2) по п.1 и отвод (40) содержит по меньшей мере одну плоскую грань (42), такую, что отвод (40) имеет круглое наружное сечение по меньшей мере с одним усечением, или круглое наружное сечение с несколькими усечениями, или некруглое наружное сечение с несколькими гранями или фасками. 12. Вилочная часть электрического соединителя (4) по п.11, отличающаяся тем, что содержит по меньшей мере два отвода (40), каждый из которых ориентирован вдоль центральной оси (Т, Т'), при этом каждый отвод (40) содержит по меньшей мере одну плоскую грань (42, 42'), при этом расстояние S между двумя гранями превышает суммарную ширину (128, 128') двух венцов (28, 28').
МПК / Метки
МПК: H01R 11/28, H01R 13/11
Метки: соединение, электрический, электрическое, соединитель, вилочный, использующее, розеточный
