Дверь с уменьшенным риском защемления пальцев

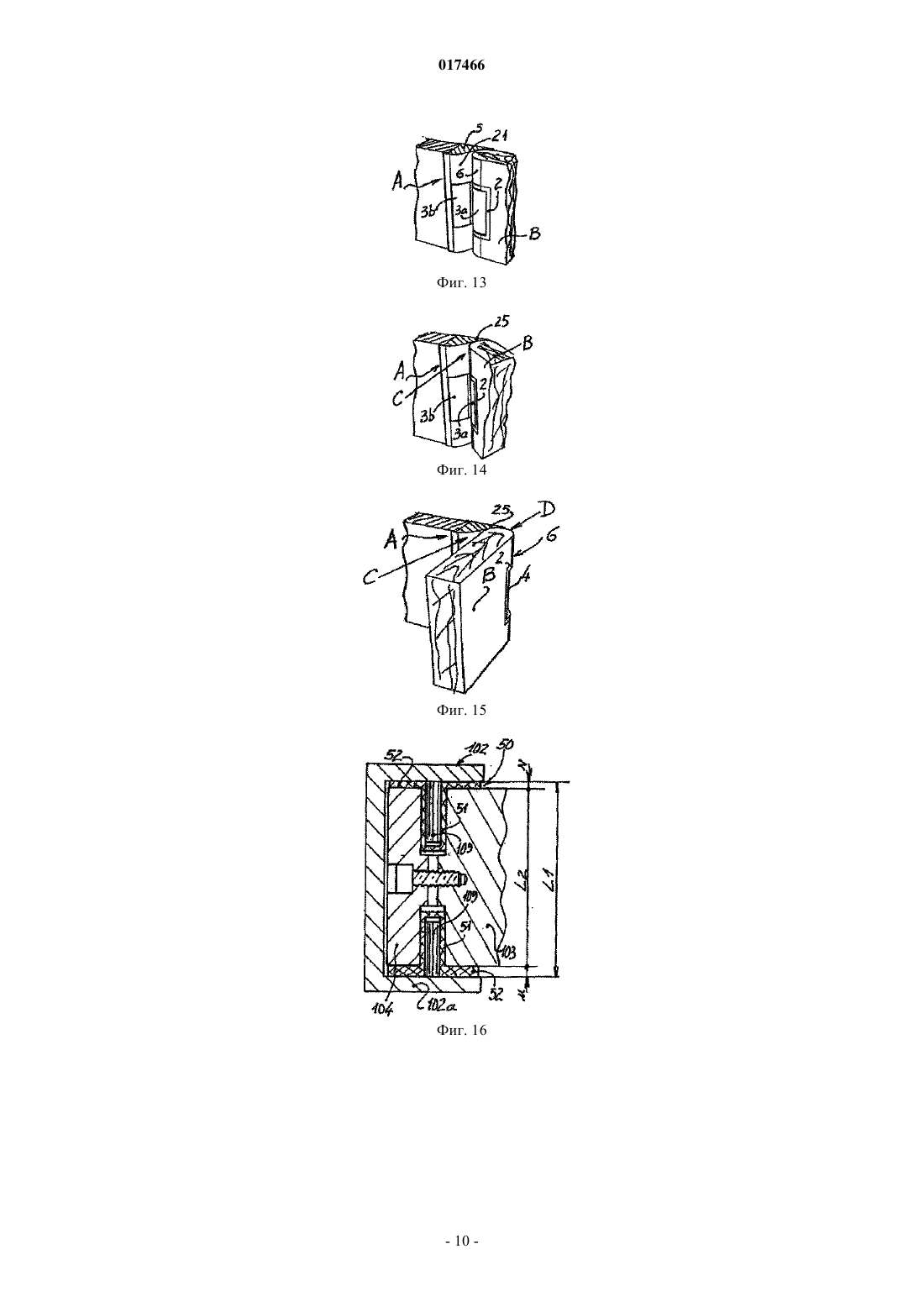

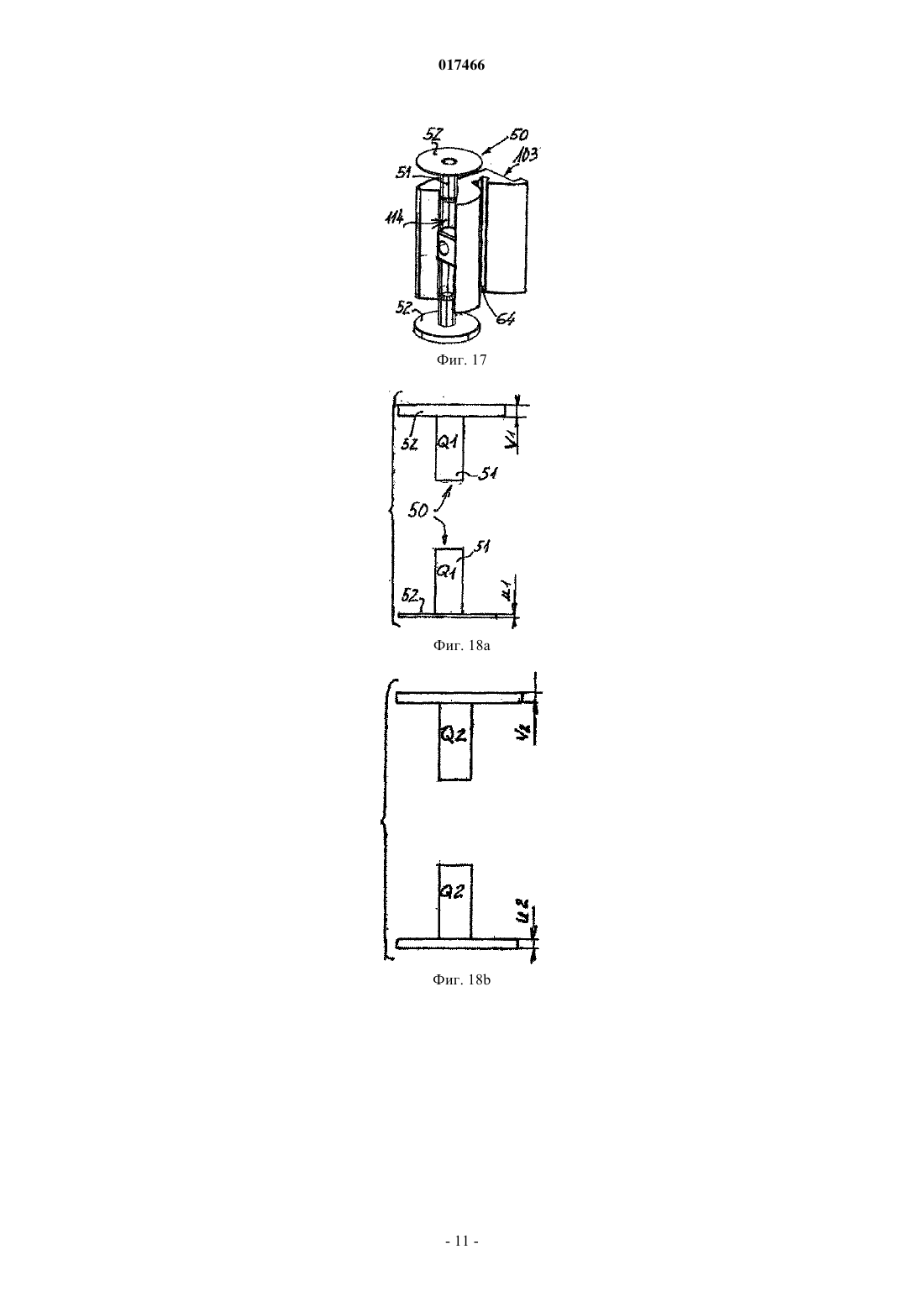

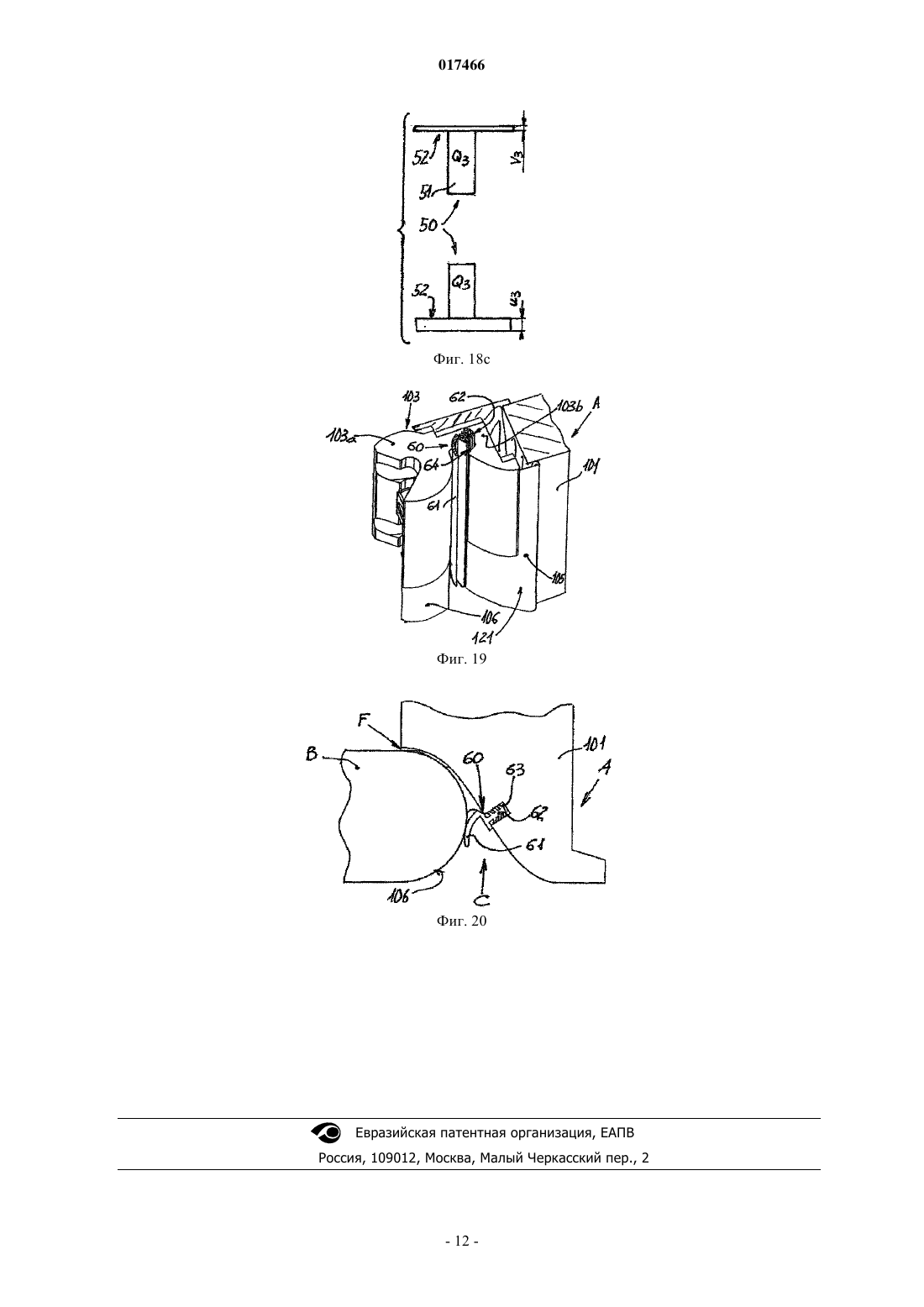

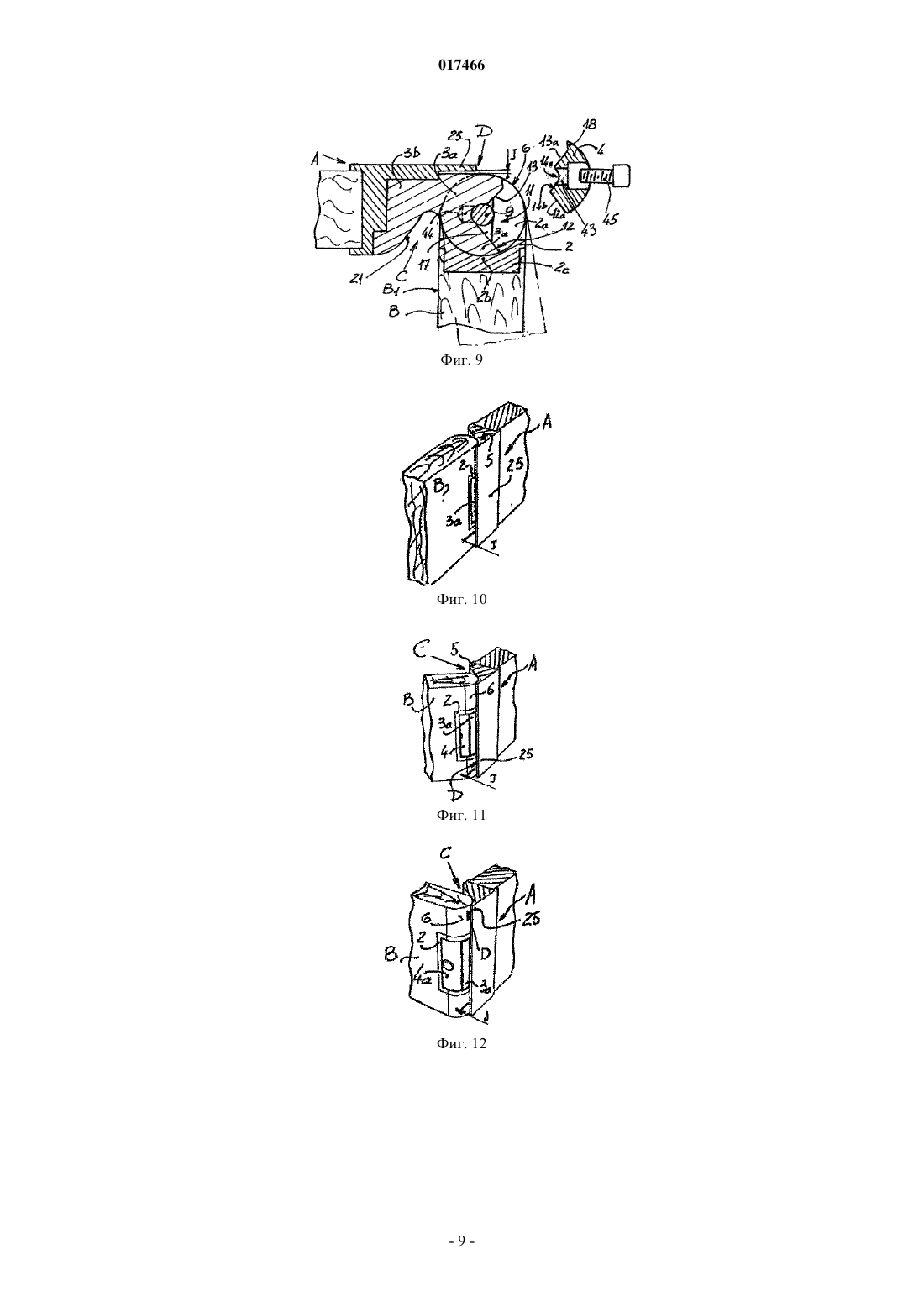

ДВЕРЬ С УМЕНЬШЕННЫМ РИСКОМ ЗАЩЕМЛЕНИЯ ПАЛЬЦЕВ В этом устройстве коробка имеет обращенную к закругленному краю (6) створки В наклонную поверхность (21), расстояние которой от коробки А увеличивается изнутри наружу и которая стыкуется с внутренней поверхностью нащельника (25), причм этот нащельник расположен параллельно стене, в которой установлена коробка, и, по крайней мере, перед закругленным краем(6) створки В, чтобы предотвратить любой доступ в наружный промежуток между створкой В и коробкой А, причм каждое из крыльев петли содержит, во-первых, охватываемый элемент (2),который входит в гнездо (7) в створке так, чтобы совпадать с ней, и, во-вторых, охватывающий элемент (3), состоящий из цилиндрического тела сочленения (3a), которое входит в охватываемый элемент (2) так, чтобы совпасть с закругленной частью (6); и крепежной опоры (3b), которая входит в гнездо (20), выполненное в наклонной поверхности (21) коробки так, чтобы совпадать с этой поверхностью. 017466 Изобретение относится к устройству против защемления для дверной коробки, т.е. для двери, окна или остекленной двери, более известному как "устройство против защемления пальцев". Когда открывающаяся створка приводится в открытое положение, между вертикальным брусом дверной или оконной коробки и задней торцевой стороной открывающейся створки образуется пространство, и в это пространство могут попасть различные предметы, в том числе один или несколько пальцев взрослого, опирающегося на неподвижную коробку, или любопытного ребенка. Если дверь возвращается в закрытое положение, стороны, ограничивающие это созданное пространство, сближаются и как тиски защемляют все, что попадает между ними, с силой, намного превышающей усилие закрытия,поскольку оно умножается на плечо рычага, образованного между осью сочленения и свободным краем открывающейся створки. Для пальцев взрослого это защемление болезненно, а для пальцев ребенка оно чревато серьезной травмой и даже переломами с неизлечимыми последствиями. Для предотвращения этого известен ряд решений. Наиболее распространенным на настоящее время решением является установка, по крайней мере,на нижней части открывающейся створки, на каждой стороне и между открывающейся створкой и неподвижной коробкой крышки, которая закрывает наружную зону защемления и предотвращает попадание в не любых предметов. Один вариант осуществления этого решения описан в документе FR 2726317. Это устройство эффективно, но с эстетической точки зрения является весьма непривлекательным. В еще одном решении открывающаяся створка сочленена шарнирами, расположенными вверху и внизу, как описано в документах WO 2007/0204024 и FR 2723136. В документе FR 2751370 описывается двойное сочленение со связующими звеньями, которые позволяют открывающейся створке поворачиваться таким образом, что она складывается плоско относительно неподвижной коробки. Таким образом,в открытом положении защемляющие тиски образуют угол 180 между ними и уже не представляют никакой привлекательности для любопытного ребенка. В документе DE 10023764, который также относится к способу сочленения с использованием шарниров вверху и внизу, противостоящие углы краев неподвижной коробки и открывающейся створки являются соответственно вогнутыми и выпуклыми и входят в зацепление таким образом, чтобы ограничить радиальный зазор между ними и в открытом положении уменьшить промежуток между элементами и тем самым предотвратить любую возможность вставки пальцев в этот промежуток. Недостатком этих решений является то, что в них используется сочленение с использованием шарниров вверху и внизу, которые не подходят ко всем стилям дверных коробок и которые трудно извлечь. В документе ЕР 0237789, который относится к сочленению для дверцы платяного или иного шкафа,открывающаяся створка сочленена с неподвижной коробкой по меньшей мере двумя петлями, вертикальная ось сочленения которых расположена в поперечном направлении на половине толщины неподвижной коробки, причм указанная открывающаяся створка имеет закругленный угол края, обращенный к неподвижной коробке, а каждая петля содержит с одной стороны, элемент, который входит в гнездо в буртике открывающейся створки, образующем ее продолжение,и, с другой стороны, элемент, изготовленный из следующего: тело сочленения, которое входит в указанный элемент, который, в свою очередь, входит в гнездо в буртике открывающейся створки; и крепежная опора, которая входит в гнездо, которое открыто из неподвижной коробки в сторону буртика открывающейся створки. Это сочленение дверцы шкафа предназначено за счет эластичного расцепления, для фиксации дверцы в двух положениях, но оно не решает проблему защемления пальцев детей между открывающейся створкой и неподвижной коробкой, поскольку, как показано на фиг. 9 этого документа, буртик открывающейся створки обращен к плоской стороне неподвижной коробки, с которой он образует открытое пространство 10", легкодоступное для пальцев детей. Целью изобретения является создание устройства против защемления для дверной коробки, которое основывается на описанной последней конструкции, не портит эстетичного вида дверной коробки,надежно независимо от угла, на который открывающаяся створка открыта, эффективно с обеих сторон и без сложных операций позволяет любому снять открывающуюся створку. В соответствии с изобретением неподвижная коробка имеет по всей высоте и обращенную к буртику открывающейся створки наклонную сторону, расстояние которой от неподвижной коробки увеличивается в направлении изнутри наружу и которая стыкуется с внутренней стороной нащельника, причм этот нащельник расположен параллельно стене, которая несет неподвижную коробку, и проходит, по меньшей мере, частично за буртик открывающейся створки В, чтобы предотвратить любой доступ в наружный промежуток D между открывающейся створкой и неподвижной коробкой, причм каждая из петель содержит с одной стороны, охватываемый элемент, который входит в буртик открывающейся створки, образующий ее продолжение, и, с другой стороны, охватывающий элемент, изготовленный из следующего: цилиндрическое тело сочленения, которое входит в охватываемый элемент и в продолжение буртика;-1 017466 и крепежная опора, которая входит в гнездо, открытое на наклонной стороне неподвижной коробки и в продолжение этой стороны. Благодаря закругленной форме открывающейся створки, тому факту, что она вращается возле наклонной стороны неподвижной коробки, и тому факту, что открывающаяся створка сочленяется относительно вертикальной геометрической оси, расположенной на половине толщины, а также благодаря крепежу для каждой петли, открытие открывающейся створки не изменяет размер пространства между этими элементами, а это означает, что какого-либо наружного защемляющего пространства больше нет. Кроме того, тот факт, что это пространство закрыто нащельником, выступающим из неподвижной коробки, предотвращает введение в это пространство любого постороннего тела. На другой стороне сочленения, т.е. на той же стороне, что и стороны, которые сближаются во время поворота при открывании открывающейся створки, закругленная форма открывающейся створки скользит по телу, введенному в это пространство, сообщая об этом движении и способствуя удалению предмета, введенного в это пространство, прежде чем тиски, образованные этими сторонами, придут в положение защемления. Когда они зажимают или защепляют, наклон стороны неподвижной коробки создает составляющую силы, которая выталкивает тело, которое пребывает в процессе защемления. В зависимости от варианта осуществления наклонная сторона, обращенная к буртику открывающейся створки, и нащельник выполнены как отдельная деталь, которая либо добавляется и крепится к существующей неподвижной коробке дверной коробки, которая переделывается, либо представляет собой неподвижную коробку новой дверной коробки. Этот вариант осуществления означает, что устройство против защемления может использоваться на существующих или новых дверных коробках. В одном варианте осуществления изобретения охватываемый элемент каждой петли состоит из скобы с U-образным изгибом, каждый из заплечиков которой несет вертикальный стержень петли, выступающий в сторону другого заплечика, а в охватывающем элементе каждой петли цилиндрическое тело сочленения имеет С-образное поперечное сечение, ограничивающее отверстие, которое может закрываться съемной крышкой, причм это отверстие содержит вертикальную канавку для приема стержней петли охватываемого элемента и в своей центральной части небольшой выступ, который может вставляться между концами стержней петли и являет собой элемент для позиционирования крышки путм взаимодействия с горизонтальным пазом, выполненным в ней. В зависимости от применения различные компоненты устройства против защемления могут изготавливаться из пластмассы или металла, такого как сталь или алюминий. Другие отличительные признаки и преимущества станут очевидными из последующего описания,которое ведется со ссылками на прилагаемый графический материал, который иллюстрирует один вариант осуществления предлагаемого устройства применительно к двери. Фиг. 1 представляет собой покомпонентный общий вид, на котором показаны различные компоненты, из которых состоит предлагаемое устройство; фиг. 2 и 3 - общие виды соответственно охватываемого элемента петли и гнезда, созданного для него в закругленном крае открывающейся створки; фиг. 4 и 5 - общие виды сзади и спереди соответственно охватывающего элемента петли; фиг. 6 - частичный общий вид детали, которая может добавляться к неподвижной коробке в том месте, где она имеет гнездо под охватывающий элемент петли; фиг. 7 - общий вид крышки, которая закрывает охватывающий элемент; фиг. 8 и 9 - частичные виды в большом масштабе, на которых показана одна петля в поперечном сечении, когда открывающаяся створка находится в закрытом положении и в положении для извлечения крышки соответственно; фиг. 10-15 - частичные общие виды фрагмента дверной коробки, соответственно, снаружи конструкции в случае фиг. 10-12 и изнутри этой конструкции в случае фиг. 13-15 и в каждой группе этих фигур, когда открывающаяся створка, в свою очередь, находится в одной плоскости с неподвижной коробкой, в процессе открывания и широко открыта; фиг. 16 - частичный разрез, на котором показана альтернативная форма средства сочленения; фиг. 17 - частичный общий вид и в меньшем масштабе охватывающего элемента петли с одним вариантом осуществления его шайб для регулирования толщины; фиг. 18 а-18 с - виды сбоку, иллюстрирующие серию пар шайб для регулирования толщины; фиг. 19 - частичный общий вид одного варианта осуществления охватывающего компонента, содержащего паздля дополнительного уплотнения против защемления; фиг. 20 - частичный вид в плане сверху двери, неподвижная коробка которой оборудована уплотнением против защемления. На этом графическом материале неподвижная коробка и открывающаяся створка дверной коробки обозначены общими позициями А и В, а компоненты устройства обозначены следующими позициями: 2 и 3 - соответственно охватываемый и охватывающий элементы петли, 4 - крышка, которая закрывает охватывающий элемент 3 и 5 - деталь, которая в варианте осуществления, показанном на фиг. 1, добавляется на неподвижную коробку 1 существующей дверной коробки, но которая может также, как показа-2 017466 но на фиг. 8-15, сама являться неподвижной коробкой дверной коробки. Известным образом каждая открывающаяся створка В сочленена со своей неподвижной коробкой А по меньшей мере двумя, а иногда тремя снимающимися петлями, оси вращения которых вертикально совпадают. В предлагаемом устройстве эта геометрическая ось сочленения расположена на половине толщины дверной коробки, так что когда открывающаяся створка перемещается, угол ее края не выступает, расширяя зону защемления D, которая при открывании образуется на наружной стороне. Компоненты устройства против защемления изготавливаются формованием или отливкой и в зависимости от варианта осуществления из пластмассы или металлов, таких как сталь, бронза или алюминий. Устройство устанавливается на открывающейся створке В, край или угол края 6, предназначенный для сочленения с неподвижной коробкой А, закруглен и имеет в некоторых местах гнезда 7, как детальнее показано на фиг. 3, каждое из которых может принимать петлю 2-3. Как детальнее показано на фиг. 2, охватываемый элемент 2 петли имеет общую форму скобы с Uобразным изгибом, каждый из заплечиков 2 а которой имеет закругленный конец того же радиуса, что и закругленный элемент открывающейся створки. Таким образом, когда этот элемент вставлен в одно из гнезд 7 в открывающейся створке, закругленные края его заплечиков лежат в продолжение буртика открывающейся створки, т.е. не западают в него и не выступают из него. Для того чтобы добиться этого точного позиционирования, охватываемый элемент 2 имеет задний шип 2 с, который, выступая из его стенки 2 с, входит в паз 8, выполненный в дне каждого гнезда 7. Каждый из заплечиков 2 а несет вертикальный стержень 9 петли, который выступает из его внутренней стороны и проходит в сторону другого заплечика соосно с его стержнем петли. Противостоящие концы двух стержней петли разделены промежутком K. Наконец, на фиг. 2 показано, что стенка 2b имеет проходящие через не два отверстия 40, предназначенные для крепежных винтов, используемых для прикрепления этого компонента к открывающейся створке. Как показано на фиг. 4 и 5, охватывающий элемент 3 петли, хотя и цельный, выполнен из двух частей, а именно тела сочленения 3a и крепежной опоры 3b. Тело сочленения 3a имеет в целом цилиндрическую форму с вертикальной осью и радиусом, равным радиусу буртика 6 открывающейся створки, но при этом имеет С-образное поперечное сечение. Отверстие 11 в С ограничивается двумя радиальными сторонами 12 и 13, сходящимися в направлении цилиндрической и вертикальной канавки 14, в которую могут входить стержни 9 петли охватываемого элемента 2. Это отверстие предназначено для приема крышки 4 в форме кольцевого сегмента с тем же внешним радиусом, что и радиус тела сочленения 3a. В своей части, которая входит вовнутрь тела сочленения 3a, крышка имеет проходящую вертикально через не канавку 14 а, которая вместе канавкой 14 тела сочленения 3a образует подшипник, в который устанавливаются стержни 9 петли. В поперечном направлении крышка 4 расположена с ее радиальными сторонами 12 а и 13 а, прилегающими к радиальным сторонам 12 и 13 тела, а в вертикальном направлении она позиционирована поперечным пазом 16, расположенным практически посредине его высоты и надетым на небольшой выступ 17, принадлежащий телу сочленения 3a. Вертикальный размер этого выступа меньше расстояния K между двумя стержнями 9 петли, благодаря чему он может вставляться между ними. В варианте осуществления, показанном на фиг. 7, крышка 4 содержит вертикальный выступ 18, предназначенный для закрытия плоской фаски 19, выполненной после стороны 13 тела, цель которого заключается в том, что при сборке тела с его крышкой образуется цилиндр без каких-либо неровностей или углублений, которые могли бы защемить предмет или тело, прижатый или прижатое к этому цилиндру. Закругленная канавка 14 а крышки переходит в сторону для зазора 14b, касательную к ней и практически параллельную стороне 13 а, назначение которой будет описано ниже. Крепежная опора 3b каждой петли предназначена для вставки в одно из гнезд 20, выполненных вертикально в детали 5, которая представляет собой неподвижную коробку А дверной коробки или прикреплена к ней. В каждом из этих двух случаев применения сторона 21, предназначенная быть обращенной к закругленному краю 6 открывающейся створки, наклонена на угол примерно 45, проходя от неподвижной коробки в направлении изнутри наружу. Эта наклонная сторона соединена с внутренней стороны выпуклой выкружкой 22 с внутренней боковой стороной 23, а с другой стороны соединена выпуклой выкружкой 24 с нащельником 25, расположенным в продолжение наружной боковой стороны 26 стены. Каждое из гнезд 20 имеет кольцевую форму и ограничено двумя вертикальными стенками: соответственно нижней стенкой 30 и боковой стенкой 31. Из каждой из этих стенок выступает вертикально направленное ребро 32 и 33 соответственно. Ступенчатый профиль гнезда 20 соответствует профилю основания крепежной опоры 3b петли, которое должно вставляться в него. На фиг. 4 показаны стороны 30a33a крепежной опоры 3b, которые, вступая в контакт со сторонами 30-33 гнезда, позиционируют эту опору и охватывающий элемент 3b петли относительно неподвижной коробки. Охватываемый элемент 2 каждой петли крепится к открывающейся створке В горизонтальными винтами, проходящими через отверстия 40, выполненные в стенке 2 с, а охватывающий элемент 3 крепится к детали 5 горизонтальными винтами, проходящими через гладкие отверстия 41 в этом элементе и вкручиваемыми в резьбовые отверстия 42 в этой детали. Крышка 4 крепится к охватывающему элементу-3 017466 3 горизонтальным винтом 45, проходящим через гладкое отверстие 43 и вкручиваемым в резьбовое отверстие 44 в охватывающем элементе 3. Как показано на фиг. 8, когда петля собрана и закреплена в гнезде 20 детали или неподвижной коробки, ее крепежная опора 3b, имеющая такой же поперечный профиль, как и поперечный профиль детали 5 или концевой стороны неподвижной коробки, не образует какой-либо выступ или углубление, которые могли бы защемить тело, введенное во внутреннее пространство защемления С во время открытия или закрытия открывающейся створки В. Во время открытия, когда открывающаяся створка В приводится из положения, показанного на фиг. 8, в положение на фиг. 9, уменьшение ширины пространства С,необходимое, чтобы можно было открыть дверь на угол более 90, например на угол до 120, не грозит каким-либо защемлением. В частности, если между внутренней стороной В 1 открывающейся створки и наклонной стороной 21 неподвижной коробки защемляется какое-либо тело, наклон стороны 21 создает составляющую силы защемления, выталкивающую это тело наружу и в любом случае способствующую его извлечению из этой зоны. Как показано на этой же фигуре, геометрическая ось сочленения G петли находится на половине толщины неподвижной коробки В, т.е. в вертикальной средней плоскости Р этой неподвижной коробки А и открывающейся створки В. Показано также, что различные элементы сочленения и каждой из петель расположены в продолжение друг друга без какого-либо выступа или углубления и размерно выполнены такими, что нащельник 25, который проходит в сторону открывающейся створки почти до поперечной плоскости Т, проходящей через геометрическую ось сочленения, отстоит от буртика 6 открывающейся створки В на расстояние J, равное 1-2 мм. Благодаря этому устройству, наружная зона защемления D практически отсутствует и защищена по всей высоте дверной коробки нащельником 24 во всех положениях, которые открывающаяся створка может занимать, как показано на фиг. 10-15. В этой наружной зоне D малая величина зазора J предотвращает любое введение посторонних тел и, следовательно, пальцев детей. Кроме того, гладкий характер края открывающейся створки и видимой части петли предотвращает любое защемление посторонних тел снаружи нащельника 25 и предотвращает удерживание постороннего тела при закрытии открывающейся створки, тем самым устраняя любой риск защемления. Фиг. 9 иллюстрирует открывающуюся створку В, когда она открыта на угол 90 с открытием отверстия 11, выполненного в охватывающем элементе 3, и предоставлением возможности извлечения крышки 4, чтобы снять с петель открывающуюся створку В. Следует отметить, что извлечение крышки 4 облегчается ее стороной для зазора 14b, которая не захвачена на стержнях петли и позволяет перемещать ее в радиальном направлении из отверстия 11, даже если это отверстие не полностью открыто стенкой 2b элемента 2. Для того чтобы облегчить снятие с петель после того, как крышка извлечена, дверь необходимо вернуть к меньшему углу открытия, порядка 80, как показано штрихпунктирной линией, при котором стержни 9 петли могут скользить по стороне 12 отверстия, выполненного в охватывающем элементе 3. Для того чтобы навесить обратно открывающуюся створку, указанные действия необходимо выполнить в обратном порядке. Следует отметить, что стороны 12 и 13 каждого из охватывающих элементов 3 петли способствуют зацеплению стержней петли внизу отверстий 11, а это означает, что нет необходимости проверять их совпадение с элементами, которые вмещают их, как и в случае традиционных открывающихся створок, имеющих стержни петель. Это означает, что обратное навешивание значительно облегчается. Наконец, и в соответствии с одним отличительным признаком изобретения, с одной стороны, средняя плоскость отверстия 11, выполненного в теле сочленения 3a для крышки 4, и, с другой стороны, геометрическая ось отверстий 43 и 44 для крепежных винтов 45, которые крепят крышку к телу сочленения 3a, находятся практически в вертикальной средней плоскости Р сочленения. Благодаря этому специальному устройству в случае попытки злоумышленного снятия двери с петель, когда она закрыта, ударяя по двери снаружи или прикладывая силы в направлении стрелки 50 на фиг. 8, соединительные узлы, которыми являются выступы 43 и винты 45 петель, подвергаются срезающим усилиям, которые могут выдерживать в несколько раз лучше, чем если бы они работали на растяжение, будь они поперечными. Кроме того, когда стороны 12 и 13 образуют угол между ними порядка 90, поперечные силы, приложенные к сторонам 12 и 13,имеют составляющие, параллельные средней плоскости Р, которые уменьшают величину поперечных сил и ограничивают последствия попыток взлома. Из приведенного выше описания ясно, что предлагаемое устройство полностью выполняет функцию предотвращения защемления пальцев взрослого или ребенка, не портит эстетичного вида дверной коробки и вместе с тем оказывает сопротивление актам вандализма, столь же эффективное, что и сопротивление, оказываемое открывающимися шторками со стержнями петель. В вариантах осуществления, описываемых далее, элементы, имеющие такие же формы и выполняющие те же функции, сохраняют свои позиции; те элементы, которые изменены, имеют прежние позиции с добавленной сотней, а новые элементы обозначены позициями с 50 и далее.-4 017466 Вариант осуществления, представленный на фиг. 16-18 с, отличается от предыдущих вариантов осуществления добавлением к каждому стержню 109 петли элемента сочленения 50, выполненного из втулки 51, вставленной между одним из стержней 109 петли и его отверстием 114, и круговым фланцем 52, вставленным между одним заплечиком 102 а охватываемого элемента 102 и противостоящей стороной охватывающего элемента 103 и крышки 104. Элемент сочленения 50 изготовлен из пластмассы с высоким коэффициентом скольжения, такой как политетрафторэтилен (ПТФЭ). Это устройство значительно уменьшает силы трения при открывании и закрывании двери и, кроме того, обеспечивает возможность регулирования вертикального функционального зазора, например, для компенсации износа со временем. С этой целью в каждой петле элементы сочленения 50, связанные со стержнями 109 петли одного и того же охватываемого элемента 102, паруются в серии Q1, Q2, Q3, , Qn и таким образом, что толщинаv одного из круговых фланцев пары дополняет толщину u другой шайбы, так что сумма S = v+u во всех случаях равна, обеспечивают или дают функциональный зазор до разницы L1-L2 между промежутком L1 между заплечиками 102a охватываемого элемента и толщиной L2 охватывающего элемента 103 и крышки 104. Спаренные детали выбираются из серии пар, которые, как показано на фиг. 18a-18 с для серии Q1Q3, отличаются значениями толщины круговых фланцев в каждой паре, например v1 и u1, v2 и u2, v3 иu3 и т.д. На практике S составляет порядка 5 мм, а приращение изменения составляет порядка 1 мм с начальной толщины 0,5-1 мм. Компоненты каждой пары являются обратимыми и идентифицируются либо цветом, либо видимым кодом, чтобы не могло произойти смешивание компонентов различных серий. При таком устройстве, если после повторного использования открывающаяся створка В опускается относительно неподвижной коробки А, высоту сочленения, обеспечиваемую петлями, можно легко отрегулировать, сняв для этого двери. Все, что для этого требуется, - это заменить элементы сочленения 50 серии Q1 на серию элементов Q2 или Q3, в которых нижний круговой фланец имеет толщину u2 или u3 соответственно, которая больше начальной толщины u1, и, соответственно, компенсировать меньшую толщину v2 или v3 верхнего кругового фланца с таким расчетом, чтобы величина L1 осталась неизменной. В варианте осуществления на фиг. 19 и 20 по всей высоте открывающейся створки В внутреннее пространство защемления С закрыто уплотнением 60, активная часть 61 которого упруго прижата к буртику 106 открывающейся створки В и закругленным сторонам 103 а охватывающих элементов 103. Эта активная часть показана как узкий нащельник, но она может принимать любую иную форму при условии, что она надежно упруго прижата к закругленным сторонам, тем самым препятствуя любой вставке тел или пальцев в пространство С, как показано на фиг. 20. Уплотнение 60 оснащено пятой 62, которой оно вставлено в вертикальный паз 63, открытый на наклонную сторону 121 детали 105, и в паз 64, который, будучи открытым в пространство С с крепежной опоры 103, совпадает с первым пазом 63. Закрывая функциональное пространство F между открывающейся створкой В и неподвижной коробкой С, уплотнение 60 тем самым способствует снижению передачи звуков и щума. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дверь с уменьшенным риском защемления пальцев, в которой открывающаяся створка В сочленена с ее неподвижной коробкой А по меньшей мере двумя петлями, вертикальная ось сочленения которых расположена в поперечном направлении на половине толщины неподвижной коробки А, причм указанная открывающаяся створка В имеет закругленный буртик (6), обращенный к неподвижной коробке А, отличающаяся тем, что неподвижная коробка А имеет по всей высоте и обращенную к закругленному буртику (6) открывающейся створки В сторону (21), расположенную под углом относительно неподвижной коробки А, и нащельник (25), при этом сторона (21) стыкуется с внутренней стороной нащельника (25), причм сторона (21) и нащельник (25) выполнены как одна деталь с неподвижной коробкой А или сторона (21) и нащельник (25) присоединены к неподвижной коробке А, причм нащельник(25) расположен параллельно стене, которая несет неподвижную коробку А, и проходит, по меньшей мере, частично за закругленный буртик (6) открывающейся створки В, тем самым препятствуя доступу в наружный промежуток D между открывающейся створкой В и неподвижной коробкой А, причм каждая петля содержит с одной стороны, охватываемый элемент (2), который входит в гнездо (7) в закругленном буртике(6) открывающейся створки В; и с другой стороны, охватывающий элемент (3), содержащий цилиндрическое тело сочленения (3a),которое закреплено в охватываемый элемент (2); и крепежную опору (3b), которая закреплена в гнездо(20), выполненное на стороне (21) неподвижной коробки А. 2. Дверь по п.1, отличающаяся тем, что охватываемый элемент (2) каждой петли состоит из скобы сU-образным изгибом, каждый из заплечиков (2 а) несет по одному вертикальному стержню (9) петли,-5 017466 выступающему в сторону другого заплечика. 3. Дверь по п.2, отличающаяся тем, что стенка (2b) охватываемого элемента (2) каждой петли содержит задний шип (2 с), который выполнен с возможностью взаимодействия с пазом (8), выполненным в дне гнезда (7), таким образом, что край элемента (2) расположен вровень с закругленным буртиком (6) открывающейся створки В. 4. Дверь по п.1, отличающаяся тем, что цилиндрическое тело сочленения (3a) охватывающего элемента (3) имеет С-образное поперечное сечение, ограничивающее отверстие (11), которое может закрываться съемной крышкой (4), причм в центральной части С-образной поверхности тела (3a) выполнена вертикальная канавка (14) для приема стержней (9) петли охватываемого элемента (2) и выступ (17), который предназначен для размещения между концами стержней (9) петли и представляет собой элемент для позиционирования крышки (4) путм взаимодействия с выполненным в ней горизонтальным пазом(16). 5. Дверь по п.4, отличающаяся тем, что вертикальная канавка (14a) выполнена в крышке (4) с краю стороны для зазора (14b), которая практически параллельна боковой стороне (13 а), ограничивающей крышку с другой стороны. 6. Дверь по п.1, отличающаяся тем, что крепежная опора (3b) охватывающего элемента (3) петли содержит в своей задней части профиль, образованный сторонами (30a-33a), а в дне гнезда (20) выполнены стороны (30-33), образующие профиль, позволяющий обеспечить поперечное позиционирование на нем опоры (3b). 7. Дверь по п.4, отличающаяся тем, что стороны (12 и 13), которые в теле сочленения (3a) ограничивают отверстие (11) для снятия с петель открывающейся створки В, располагаются в отношении крепежной опоры (3b) таким образом, что крышку (4) можно снять при превышении углом открытия 90 и что открывающуюся створку В можно снять с петель при угле открытия 80. 8. Дверь по п.7, отличающаяся тем, что, с одной стороны, средняя плоскость отверстия (11), выполненного в теле сочленения (3a) для крышки (4), и, с другой стороны, геометрическая ось отверстий (43 и 44) для крепежных винтов (45), которые крепят крышку к телу сочленения (3a), находятся практически в вертикальной средней плоскости Р сочленения. 9. Дверь по п.2, отличающаяся тем, что с двумя противоположными стержнями каждой петли связана пара Q элементов сочленения (50), изготовленных из пластмассы с низким коэффициентом трения,также каждый элемент изготовлен из втулки (51), надетой на стержень (109) петли, и кругового фланца(52), причм толщины u и v круговых фланцев пары Q элементов сочленения (50), с одной стороны, выполнены такими, что их сумма S=v+u во всех случаях равна, обеспечивают или дают функциональный зазор до разницы L1-L2 между промежутком L1 между заплечиками (102 а) охватываемого элемента(102) и толщиной L2 охватывающего элемента (103), и, с другой стороны, отличаются от одной пары к другой, составляющей часть серии Q1-Qn, которые имеют совместно одно и то же значение S=v+u. 10. Дверь по п.1, отличающаяся тем, что по всей высоте открывающейся створки В внутреннее пространство защемления С закрыто уплотнением (60), активная часть (61) которого упруго прижата к буртику (106) открывающейся створки В и закругленным сторонам (103 а) охватывающих элементов (103).
