Уплотняющее устройство и способ уплотнения

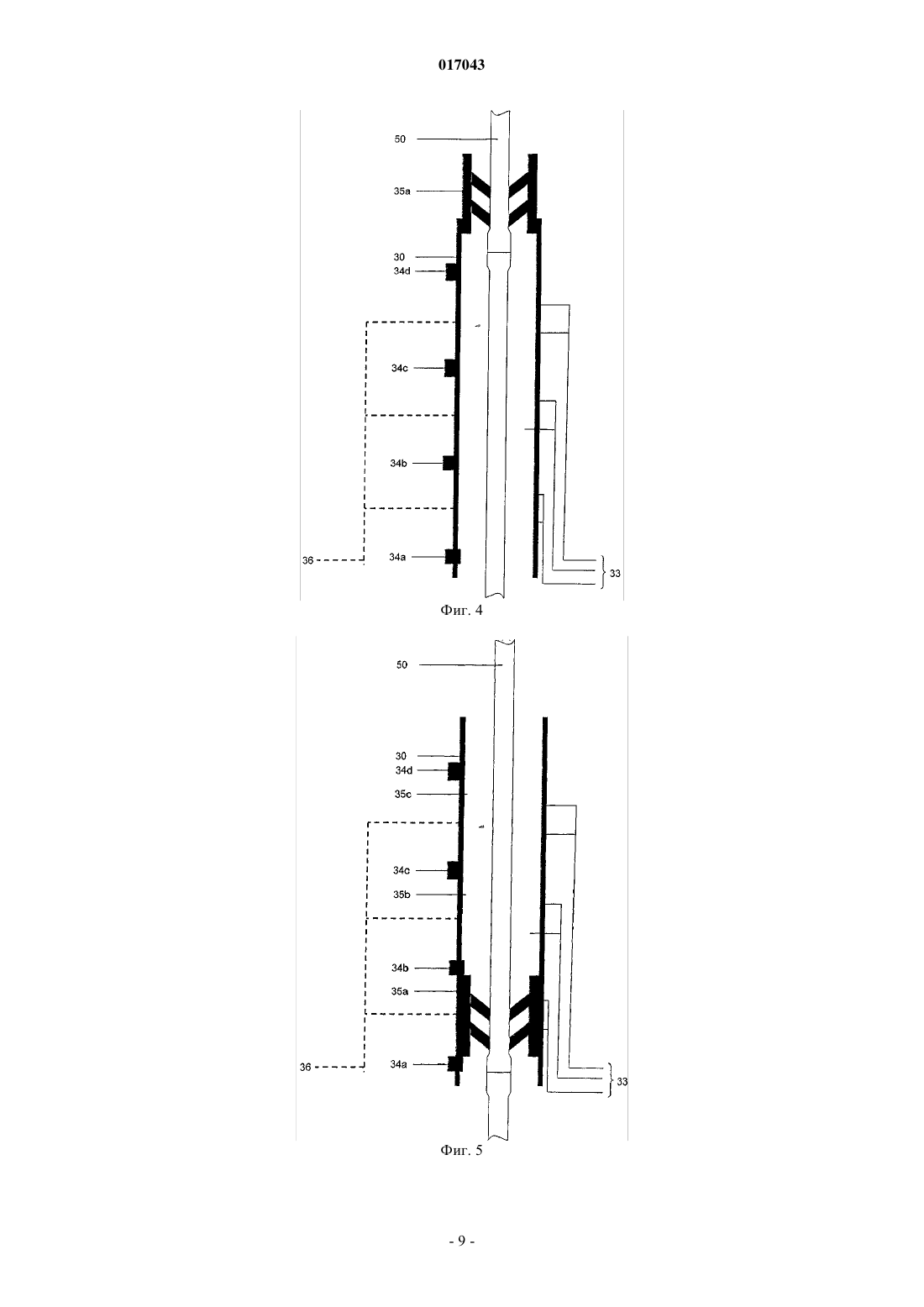

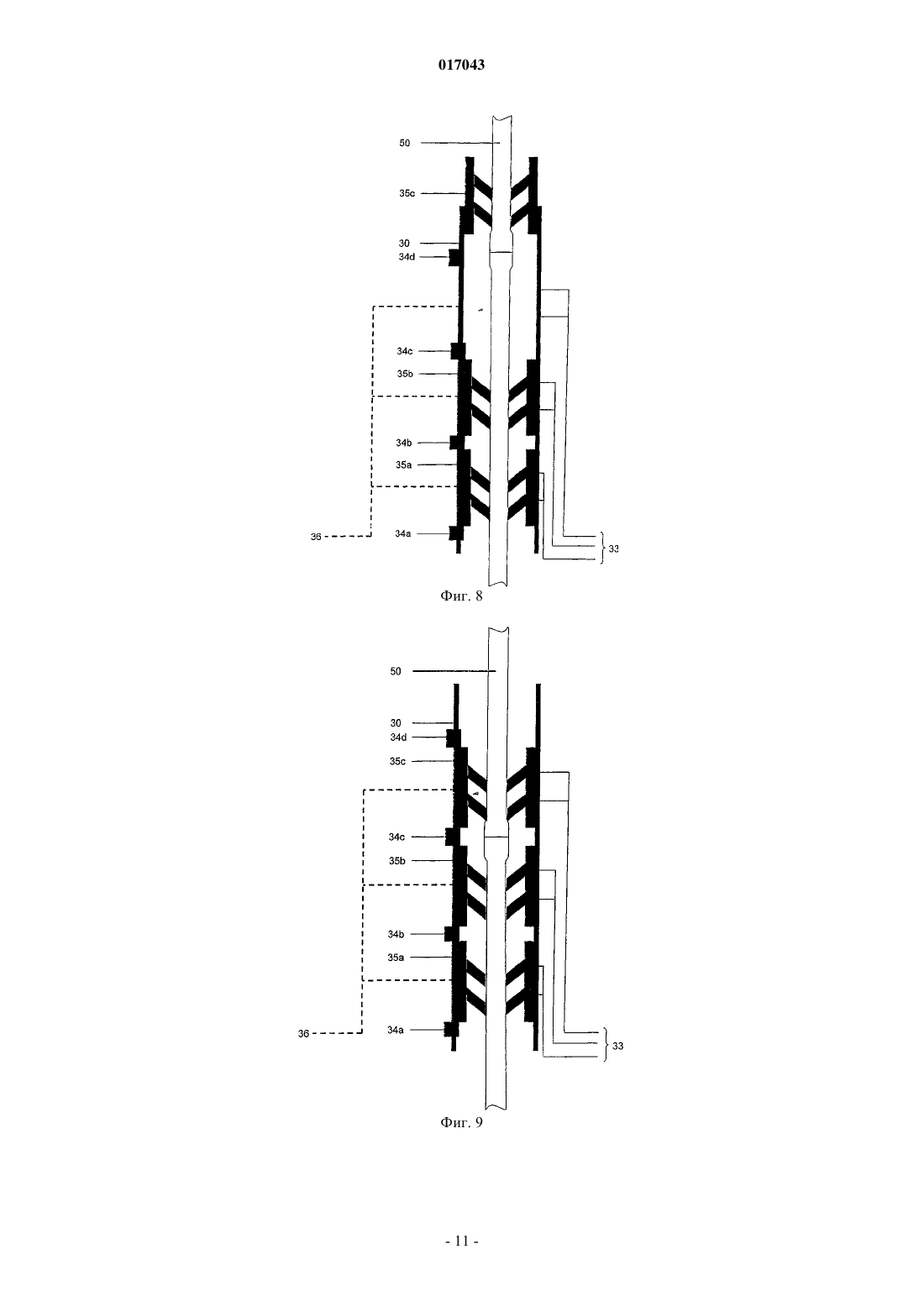

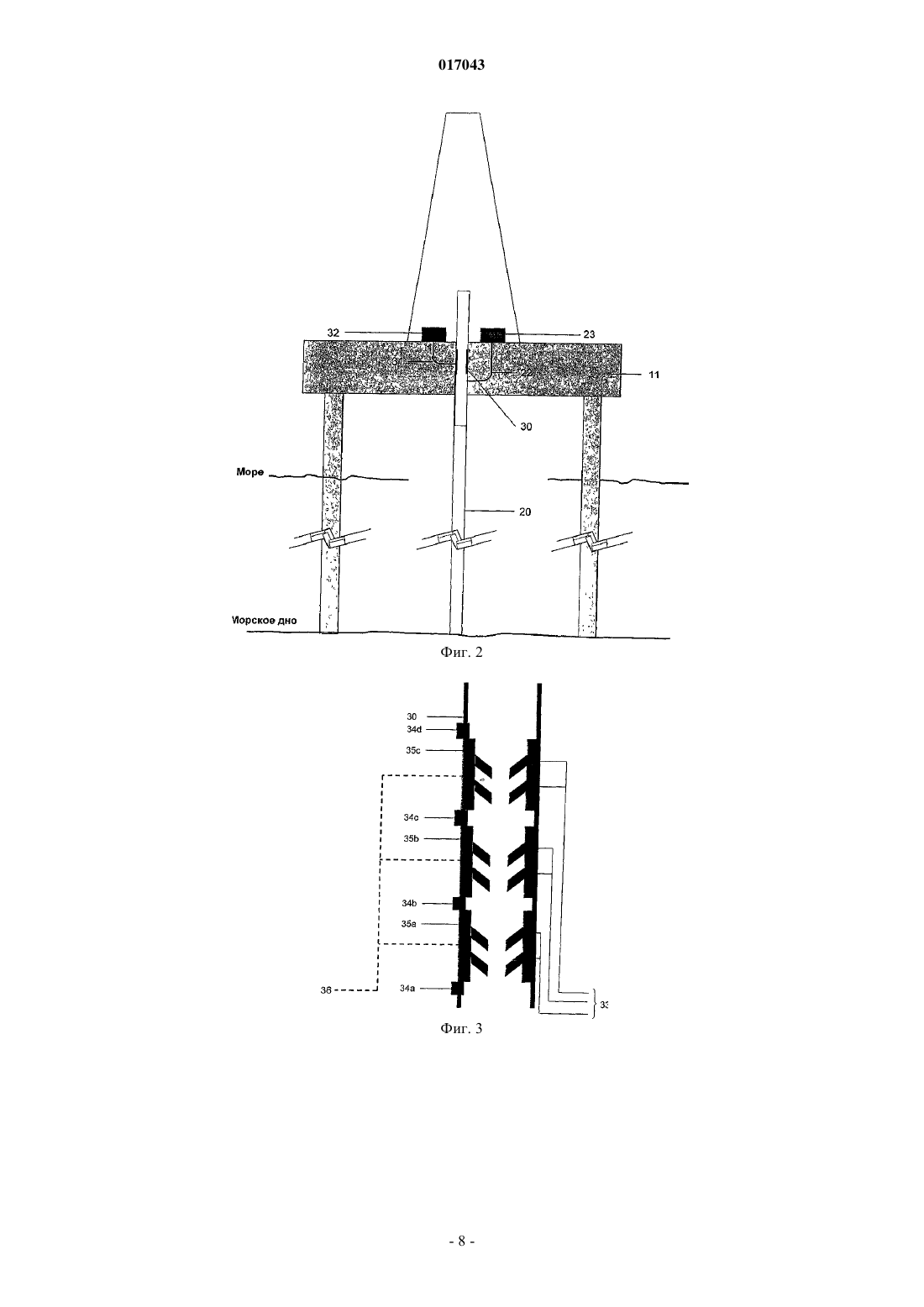

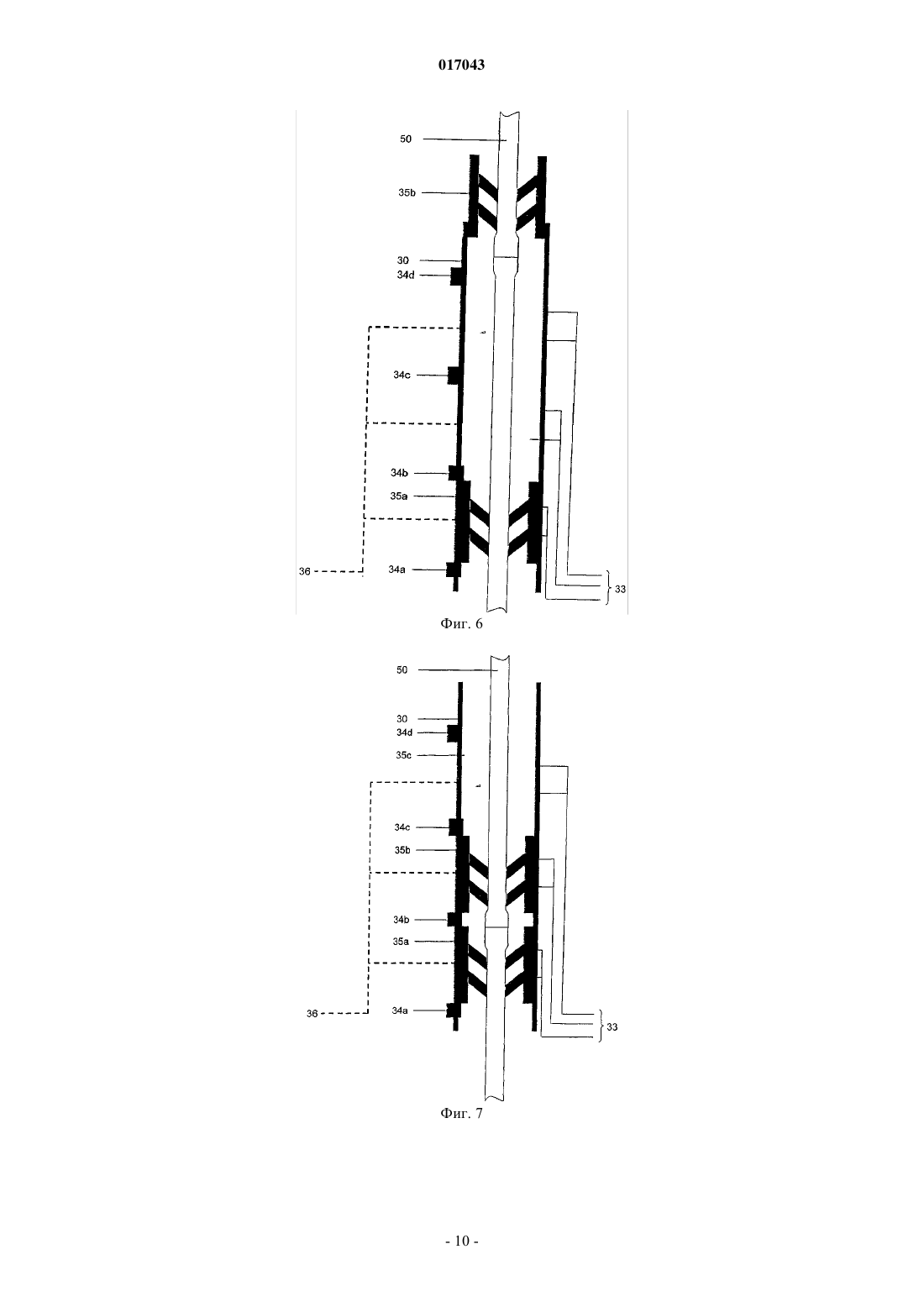

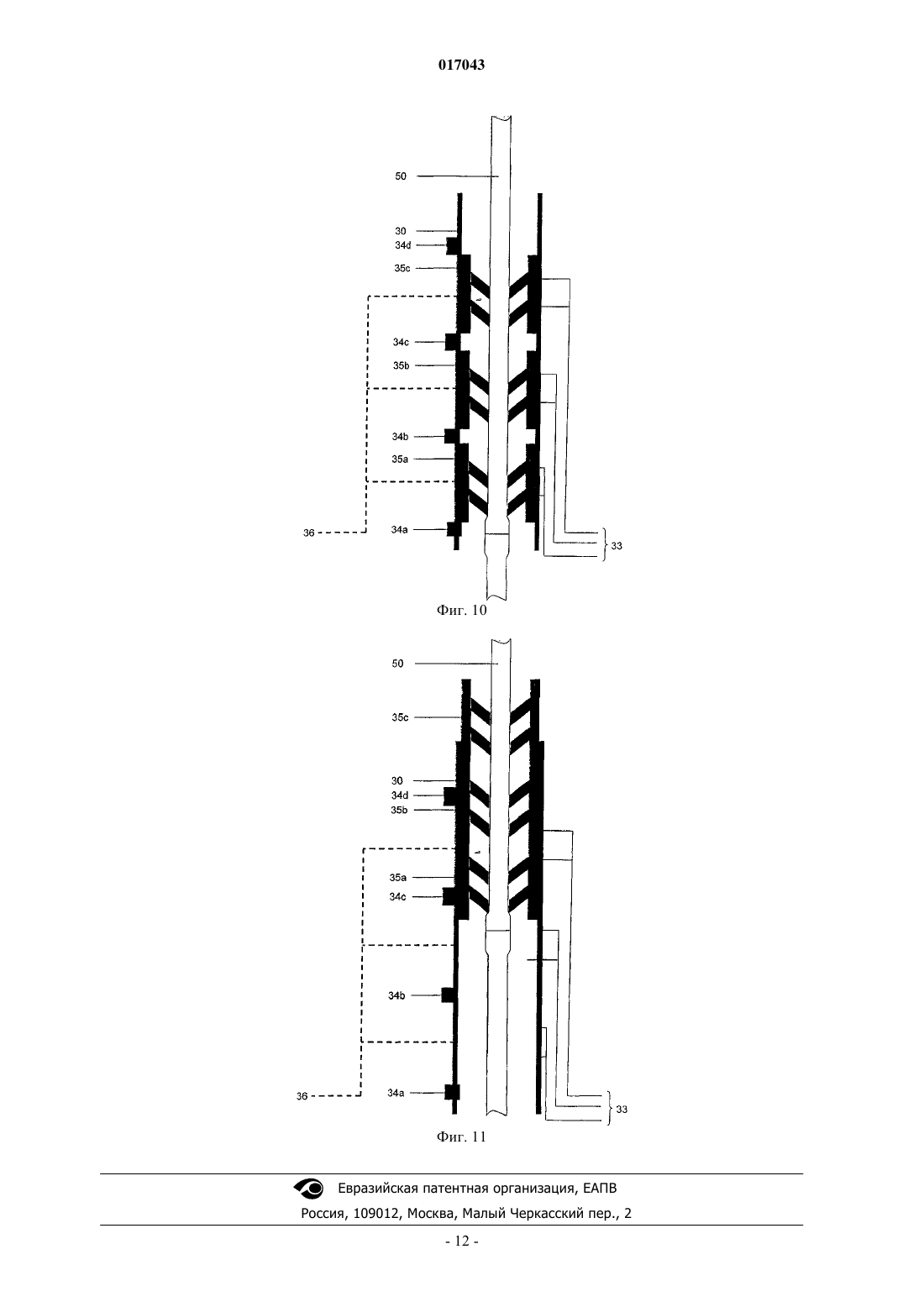

Предложены уплотняющее устройство и способ создания динамического уплотнения вокруг бурильной колонны (50) в водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах. Предложенное устройство содержит по меньшей мере одно динамическое уплотнение (35 а), которое выполнено с возможностью охвата бурильной колонны(50), и приемный блок (30), выполненный с возможностью размещения в нем указанного по меньшей мере одного уплотнения (35 а), причем указанное динамическое уплотнение расположено с возможностью введения в приемный блок (30) с помощью бурильной колонны и прочного закрепления в приемном блоке, при этом в уплотняющем устройстве поддерживается внутреннее давление, по меньшей мере соответствующее окружающему давлению. Приемный блок (30) расположен в зоне в бурильном настиле буровой платформы или основания или вблизи него и в разделительной колонне, колонне для спуска или в другом соединении между бурильным настилом и скважиной для закрытия стороны возврата буровой жидкости между бурильной колонной и верхней частью разделительной колонны, при этом, если приемный блок (30) соединен с плавучей платформой или буровым судном, он расположен ниже компенсирующего блока(21) разделительной колонны для обеспечения возможности компенсации перемещения между разделительной колонной (20) и расположенным на поверхности судном (10), а если приемный блок (30) соединен с неподвижной установкой, он расположен в виде части соединения (20) разделительной колонны. Эдвардсен Пер Эспен, Аскеланд Том Кьетиль (NO) Поликарпов А.В., Борисова Е.Н. (RU)(71)(73) Заявитель и патентовладелец: СИЭМ ВИС АС (NO) 017043 Представленное изобретение относится к уплотняющему устройству и соответствующему способу для создания динамического уплотнения вокруг бурильной колонны в водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах, содержащему по меньшей мере одно динамическое уплотнение, выполненное с возможностью охвата бурильной колонны, и примный блок (30),выполненный с возможностью размещения по меньшей мере одного уплотнения, при этом динамическое уплотнение расположено с возможностью введения в примный блок с помощью бурильной колонны и наджного прикрепления в примном блоке, причм в уплотняющем устройстве обеспечено поддержание внутреннего давления, по меньшей мере, соответствующего окружающему давлению. Изобретение может быть использовано для создания уплотнения вокруг бурильной колонны или змеевика, который продвигается в нефтяную скважину и газовую скважину или из них, во всех водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах, в которых лка фонтанной арматуры (предохранительные клапаны скважины) размещена на дне океана, на платформе, на основании или на земле. Под словом "разделительная колонна" имеется в виду любое соединение между буровой установкой или буровой морской платформой, такое как разделительная колонна, колонна для спуска или другое соединение. Изобретение относится к уплотняющим устройствам и способам, которые создают возможность входить в указанные выше водоносные скважины, в скважины с буровой жидкостью или углеводородные скважины и бурить в них, путм использования колонны для спуска, соединений разделительной колонны или других соединений между скважиной и бурильным настилом на поверхности оснований,платформ или других установок. Также изобретение может быть использовано выше или ниже элементов контрольного оборудования скважины или между ними вне зависимости от того, где размещена лка фонтанной арматуры - на дне океана или на поверхности. Уплотняющее устройство и способ охватывают работу в упомянутых выше водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах, выполняемых с помощью бурильной колонны, расширительной колонны или змеевика,при этом указанный способ также основан на использовании новых композитных и термопластичных материалов, а также дополнительных решений. Бурильная колонна, расширительная колонна и змеевики в дальнейшем будут упоминаться под названием бурильная колонна. Под выражением "инструменты в забое скважины" следует понимать различные инструменты для работы в скважине, т.е. оборудование для бурильных работ, оборудование для введения в действие, оборудование для геофизических исследований, измерений, извлечения и т.п. В дальнейшем водоносные скважины, скважины с буровой жидкостью или углеводородные скважины упоминаются в описании как скважины. Изобретение предлагает, попросту говоря, динамическое уплотнение вокруг бурильной колонны,которое перемещается внутрь скважины или наружу из не. Изобретение относится к обеим ситуациям, в которых давление в скважине выше или равно окружающему давлению вблизи лки фонтанной арматуры. Изобретение будет особенно полезным для работ, которые включают в себя бурение со стандартным бурильным оборудованием и системами, так как изобретение является дополнением к ним, предоставляя, в то же самое время, расширенные эксплуатационные возможности. Современные способы введения скважин в действие или бурения в скважинах с помощью бурильной колонны или змеевика основаны на использовании соединений разделительной колонны между устьем скважины и оборудованием на помосте буровой установки. Обычно бурят с использованием буровой жидкости, удельная плотность которой больше, чем та, которую, как ожидают, создаст давление со стороны горной породы, и поэтому обычно верхняя часть разделительной колонны бывает открытой со свободным доступом для буровой жидкости между бурильной колонной и разделительной колонной(кольцеобразное пространство). Вс большее количество месторождений испытывают трудности, связанные со снижением давления или со слишком высоким давлением и высокой температурой. Для скважин, где имеет место снижение давления, возможность их бурения может быть увеличена, если могут быть уменьшены вес буровой жидкости и, таким образом, давление на горную породу. Для того чтобы это можно было осуществить,должно быть создано уплотнение между бурильной колонной и разделительной колонной с тем, чтобы иметь возможность воспринимать любое давление со стороны горной породы вследствие снижения границ безопасности из-за более лгкой буровой жидкости. Для месторождений с высоким давлением и высокой температурой желательно иметь возможность поддерживать давление равным давлению в горной породе во время бурения. Это может быть достигнуто благодаря уплотнению между бурильной колонной и разделительной колонной для того, чтобы с этого времени держать под давлением разделительную колонну до тех пор, пока давление на конце бурильной колонны станет равным окружающему давлению со стороны горной породы. Затем можно бурить с пониженным риском повреждения горной породы. В настоящее время существуют системы для динамического уплотнения между бурильной колонной и разделительной колонной, в которых это оборудование устанавливают на верху разделительной колонны. Одно из возражений против существующих динамических уплотняющих систем связано с их физическими размерами, а также со сложностью из-за большого количества движущихся частей.-1 017043 Кроме того, в патенте США 6325159, среди прочего, описаны очищающие устройства и уплотняющие устройства, которые охватывают бурильную колонну. Эти уплотняющие устройства содержат расположенные друг за другом эластомерные прокладки. Очищающее устройство может быть помещено в примном блоке и может быть приведено в действие с помощью приспособлений, смонтированных на бурильной колонне. Однако это очищающее устройство не может обеспечить поддержание давления внутри элемента. Каждое из уплотнений выполнено с возможностью принятия на себя только малой части общей разности давления на длине очищающего устройства и, таким образом, создания низконапорного уплотнения вокруг бурильной колонны. Там же описано, что примный блок размещн на подводном ВОР (противовыбросовом превенторе) и что муфта разделительной колонны присоединена к нижней части разделительной колонны и к примному блоку для направления буровой грязи назад к насосу для дальнейшего перемещения. Также в указанном патенте описано, что разделительная колонна заполнена морской водой или другой жидкостью. Это прямо противоположно представленному изобретению. Соответствующее изобретению уплотняющее устройство предпочтительно расположено между буровым помостом и скважиной, в зоне в буровом помосте буровой платформы или основания или вблизи него, там, где поддержание внутреннего давления, как первого дела, обеспеченное в уплотняющем устройстве, по меньшей мере, соответствует окружающему давлению. Целью представленного решения являются как создание возможности, так и поддержание давления, например, в разделительной колонне и снижение давления только в компенсирующем блоке (скользящее соединение) на верху. Впоследствии это приводит, например, к тому, что плавающая буровая платформа может продолжать работу и обеспечивать стабильность при качке как обычно. С решением, описанным в указанном патенте США 6325159, это не будет возможно. Кроме того, в патенте США 6325159 описан способ двухградиентного бурения для уменьшения нагрузки от давления на горную породу, а также для обеспечения возможности бурить без разделительной колонны. Это также является противоположностью представленному изобретению, которое может быть использовано в способе бурения, где необходимо более высокое давление на горную породу, чем может быть достигнуто просто весом буровой жидкости. В связи с этим можно использовать обычное буровое оборудование, такое как компенсирующие блоки (скользящее соединение), разделительные колонны и т.п. В патенте Норвегии 324167 показана система для создания динамического уплотнения вокруг бурильной колонны, которая используется без монтажа разделительной колонны или колонны для спуска. Описанное в этом патенте уплотняющее устройство установлено на существующее оборудование в низу скважины и не так, как предложено в представленной заявке - в зоне в буровом настиле буровой платформы или основания или вблизи него. Оба известных решения - и патент США 6325159, и патент Норвегии 324167 - предназначены для использования под водой. Ни в одном из этих документов не представлено описаний или ссылок,которые позволили бы специалистам в этой области смонтировать такое очищающее устройство или альтернативное уплотняющее устройство с примыканием к буровому настилу. Представленное изобретение в соединении с буровой платформой или буровым основанием может быть размещено ниже компенсирующего блока разделительной колонны или в соединении с неподвижной установкой может быть размещено как часть соединения разделительной колонны. Целью настоящего изобретения является создание возможности более безопасного и менее дорогостоящего введения скважин в действие и проведения буровых работ путм закрытия стороны возврата буровой жидкости между бурильной колонной и разделительной колонной (кольцеобразное пространство). Кроме того, изобретение способствует возможности бурения тех скважин, которые не могут быть пробурены по современной технологии. Уплотняющее устройство с действующим совместно оборудованием имеет преобладающую основную конфигурацию, приспосабливаемую к наружному диаметру колонны, которая пройдт через уплотнение. Представленное уплотняющее устройство для создания динамического уплотнения вокруг бурильной колонны в водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах содержит уплотняющее устройство, установленное вместе с другим оборудованием и примыкающими системами, которые необходимы для выполнения работ в скважине, независимо от того, будет ли скважина расположена на дне океана или на поверхности, при этом уплотняющее устройство представляет собой сборное уплотнение, вводимое в скважину с помощью бурильной колонны. Уплотнение может быть создано с возможностью противостояния давлению с обеих его сторон и поэтому может предотвращать как вытекание среды из скважины в окружающее пространство, так и поступление окружающей среды в скважину. Кроме того, в уплотнение, а также между комплектами уплотнений может быть введена под большим давлением смазка/жидкость с высокой вязкостью для обеспечения давления,поддерживающего уплотняющие комплекты, и/или для предотвращения протекания жидкости или газов через уплотнения, а также для уменьшения трения и обеспечения отвода тепла между уплотнением и бурильной колонной.-2 017043 С предложенным уплотняющим устройством бурильная колонна может перемещаться в скважину и из не при максимальном давлении скважины. Предпочтительно уплотняющее устройство соединено с соответствующей системой управления и управляется и подвергается мониторингу с е помощью. Предпочтительный вариант выполнения предложенного уплотняющего устройства характеризуется признаками отличительной части независимого п.1 формулы изобретения, а именно тем, что примный блок расположен в зоне в бурильном настиле буровой платформы или основания или вблизи него и в разделительной колонне, колонне для спуска или в другом соединении между бурильным настилом и скважиной для закрытия стороны возврата буровой жидкости между бурильной колонной и верхней частью разделительной колонны, при этом, если примный блок соединн с плавучей платформой или буровым основанием, он расположен ниже компенсирующего блока разделительной колонны для обеспечения возможности компенсации перемещения между разделительной колонной и расположенным на поверхности основанием, а если примный блок соединн с неподвижной установкой, он расположен в виде части соединения разделительной колонны. Дополнительные предпочтительные варианты выполнения уплотняющего устройства описаны в зависимых пп.2-4 формулы изобретения, в соответствии с которыми примный блок выполнен с возможностью размещения в нм нескольких последовательных комплектов уплотнений, причм каждое уплотнение расположено с возможностью наджного крепления с помощью соответствующих блокирующих устройств, расположенных совместно в примном блоке и разнеснных в продольном направлении. Каждый из указанных комплектов уплотнений может содержать по меньшей мере один дискообразный или кольцеобразный прокладочный элемент из упругого материала, такого как эластомерный материал, расположенный с возможностью охвата бурильной колонны. Кроме того, между отдельными комплектами уплотняющих элементов и в каждом из этих комплектов имеется кольцеобразное пространство, предназначенное для прима среды под давлением, такой как смазка/жидкость с большой вязкостью, вводимой через предназначенные для этого линии, при этом указанная среда предназначена для увеличения свойств уплотнения по противостоянию давлению, для смазывания соприкасающихся поверхностей между уплотнением и бурильной колонной для достижения снижения трения, а также для охлаждения трущихся поверхностей. Установка запасных уплотнений может быть выполнена без необходимости удалять предыдущее уплотнение (уплотнения), в этом случае новое уплотнение оказывается помещнным над предыдущим уплотнением (уплотнениями) и входит как дополнение к предыдущему уплотнению (уплотнениям). Работа по установке запасного уплотнения может быть произведена независимо от того, где оно находится в процессе бурения, так как оно устанавливается перед тем, как прежнее уплотнение утратит функцию уплотнения. После того как работа будет закончена, уплотнение (уплотнения), которое (которые) установлено(установлены), удаляют за одну операцию путм освобождения устройства, блокирующего уплотнения,и последующего вытаскивания бурильной колонны из скважины. Уплотнения, навешенные на бурильную колонну, затем оказываются снаружи. Предпочтительный вариант выполнения предложенного способа описан в отличительной части независимого п.5 формулы изобретения и характеризуется тем, что для закрытия стороны возврата буровой жидкости между бурильной колонной и верхней частью разделительной колонны выполняют следующие этапы: устанавливают примный блок в разделительной колонне, колонне для спуска или в подобном оборудовании, в зоне в бурильном настиле буровой платформы или основания или вблизи него, при этом примный блок, соединнный с плавучей платформой или буровым судном, размещают ниже компенсирующего блока разделительной колонны для обеспечения возможности компенсации перемещения между разделительной колонной и расположенным на поверхности основанием или примный блок, соединнный с неподвижной установкой, размещают в виде части соединения разделительной колонны; заводят бурильную колонну с прикреплнным к ней уплотняющим блоком в разделительную колонну, колонну для спуска или в подобное оборудование и вводят уплотняющий блок в примный блок, установленный в виде части соединения со скважиной, и наджно закрепляют в нем. Альтернативные предпочтительные варианты выполнения способа описаны в зависимых пп.6-11 формулы изобретения, в соответствии с которыми заведение последующих уплотнений могут выполнять без удаления первого установленного уплотнения, причм примный блок выполнен с возможностью размещения в нм последовательно нескольких комплектов уплотнений, при этом каждое уплотнение наджно прикрепляют с помощью соответствующих блокирующих устройств, расположенных совместно в примном блоке и разнеснных в продольном направлении.-3 017043 В уплотнения могут вводить под высоким давлением смазку/жидкость с высокой вязкостью или другую среду через предназначенные для этого линии для поддержания давления в уплотнениях с обеспечением их противостояния давлению и тем самым предотвращения вытекания среды из скважины в окружающее пространство. В комплекты уплотнений и между ними вводят смазку/жидкость с высокой вязкостью для уменьшения трения между комплектами уплотнений и бурильной колонной, а также для охлаждения трущихся поверхностей. Путм размещения уплотняющего устройства ниже компенсирующего блока разделительной колонны, соединнной с плавучей платформой или бурильным судном, создают возможность компенсации перемещения между разделительной колонной и расположенным на поверхности основанием для использования стандартного оборудования. В описанных выше случаях давление и жидкость могут отводить через линию возврата ниже уплотняющего устройства и вверх к присоединнным системам для дальнейшей обработки, при этом управление уплотняющим устройством могут осуществлять через управляющую линию и присоединнную систему, расположенную на поверхности. Для обеспечения возможности извлечения уплотняющих элементов из примного блока после окончательного использования последнего установленного уплотнения или всех уплотнений оно или они могут быть извлечены путм открытия предназначенных для крепления блокирующих устройств для последующего вытягивания уплотнений путм вытаскивания бурильной колонны из скважины. Коме того, смазка/жидкость с высокой вязкостью, вводимая между комплектами уплотнителей,препятствует протеканию жидкости или газов через уплотняющее устройство и снижает трение между комплектами уплотнителей и бурильной колонной. В связи с буровыми работами в скважинах с помощью бурильной колонны будут использоваться необходимые дополнительные системы для поддержания других функций, которые требуются для выполнения операций (операций отрезки и уплотнения, разъединяющих систем, систем подачи буровой жидкости и подобных). Источник электропитания бурильной колонны (спуск в скважину под давлением) должен подавать энергию в другие системы в соответствии с потребностями. Это изобретение включает в себя только функцию динамического уплотнения и соответствующий способ с особенностями конструкции связанных с ним систем. В изобретении не учитывается работа или приведение в движение инструмента и бурильной колонны, которые должны быть введены в скважину, и охватывает как таковые любые формы таких способов. Ниже изобретение описано более подробно со ссылкой на прилагаемые чертежи, на которых: фиг. 1 иллюстрирует применение предложенного уплотняющего устройства, расположенного на неподвижной установке; фиг. 2 иллюстрирует применение предложенного уплотняющего устройства, расположенного на плавучей установке; фиг. 3 более подробно изображает предложенное уплотняющее устройство; фиг. 4-10 иллюстрируют установку уплотнений в предложенное уплотняющее устройство; фиг. 11 иллюстрирует извлечение уплотнений из предложенного уплотняющего устройства. Фиг. 1 иллюстрирует применение предложенного уплотняющего устройства 30, размещнного в виде части соединения 20 между скважиной 40 и расположенным на поверхности основанием 10 (плавающей платформы или бурильного судна) в связи с буровыми работами. Здесь предложенное уплотняющее устройство 30 предпочтительно размещено ниже компенсирующего блока 21 (скользящее соединение) на разделительной колонне, так что создана возможность компенсации перемещения между разделительной колонной 20 и основанием 10 с использованием стандартного оборудования даже тогда,когда остальная часть разделительной колонны находится под давлением. Давление и жидкость отводятся через линию 22 возврата ниже предложенного уплотняющего устройства 30 и вверх, к присоединнным системам 23, для последующих технологических операций. Управление предложенным уплотняющим устройством осуществляется через управляющую линию 31 и присоединнную систему 32, расположенную на поверхности. Фиг. 2 иллюстрирует применение представленного уплотняющего устройства 30, размещнного в виде части соединения 20 разделительной колонны на неподвижной установке 11 (платформа, самоподъмные буровые установки или платформа с растянутыми опорами) в связи с буровыми работами(предохранительное оборудование скважины не показано). Давление и жидкость отводят через линию 22 возврата ниже представленного уплотняющего устройства 30 и вверх, к присоединнным системам 23 для последующей обработки. Управление представленным уплотняющим устройством осуществляется через управляющую линию 31 и присоединнную систему 32, расположенную на поверхности. Фиг. 3 более подробно изображает вариант выполнения предложенного уплотняющего устройства. Приемная часть 30, которая может быть частью разделительной колонны, представляет собой самый дальний от е середины контейнер для давления и среды. В части 30 размещены уплотнения 35 а, 35b и 35 с. Здесь изображены три уплотнения, но изобретение может быть выполнено как с меньшим, так и с большим количеством уплотнений, в зависимости от варианта выполнения и применения. Для удерживаний на месте уплотнений 35 а, 35b и 35 с в части 30 предназначены блокирующие устройства 34 а, 34b,-4 017043 34 с и 34d, которые могут содержать обычные устройства для удерживания и освобождения уплотнений. Система может быть оснащена линиями 33 для введения среды, уменьшающей трение, и/или среды, способствующей поддержанию давления. Управление и мониторинг уплотнений 35 а, 35b и 35 с, устройств 34 а, 34b, 34 с и 34d, давления и температуры осуществляют через линию 36 управления и мониторинга. В дальнейшем описаны различные варианты выполнения, но следует понимать, что возможны и другие конструкции в рамках изобретения. Конструкция и уплотняющее устройство могут быть использованы независимо от того, расположена ли лка фонтанной арматуры на дне океана или является доступной на поверхности/на земле. Уплотняющее устройство относится к фиг. 1 и 2, которые изображают вариант выполнения предложенного уплотняющего устройства, установленного в виде части соединения разделительной колонны 20 в воображаемой конструкции, связанной с бурильными работами. Уплотняющее устройство может быть установлено выше, между и ниже другого предохранительного оборудования скважины, которое является частью оборудования для буровых работ, независимо от места установки фонтанной арматуры (дно океана или поверхность земли). Описан способ установки уплотнения и запасных уплотнителей 35 а и 35b, 35 с, а также извлечение уплотнений после окончательного использования. Примную часть 30 для уплотнений размещают одновременно с другим оборудованием, которое требуется для обеспечения проведения буровых работ. Уплотнения 35 а, 35b и 35 с устанавливают, когда это требуется при работе. Фиг. 4 иллюстрирует установку первого, самого нижнего уплотнения 35 а в представленном уплотняющем устройстве, размещнного подвешенным на воображаемой бурильной колонне в связи с буровыми работами. Уплотняющее устройство, которое изображено на фиг. 4, изображает динамический уплотняющий блок 35 а, надетый на бурильную колонну/колонну 50 для введения скважины в действие, и примный блок 30, размещнный в трубном соединении, присоединнном к скважине. Можно видеть,что блок 35 а вводится в примную часть 30 с помощью бурильной колонны 50. Фиг. 5 изображает, что первое уплотнение 35 а установлено на месте с помощью блокирующих устройств 34 а и 34b. Уплотнение 35 а затем испытывают и проверяют с помощью испытательного давления другими подходящими способами. Теперь может быть произведено введение среды, уменьшающей трение и поддерживающей уплотнение и давление, через предназначенные для этого линии 33 ввода. После выполнения необходимых испытаний и проверок уплотнение готово к использованию, и буровые работы можно продолжать с давлением в трубе во время уплотнения или без него. Уплотнение 35 а должно быть способно выдерживать заданное давление как в статике, так и при динамичной бурильной колонне 50. Контроль и мониторинг уплотнения производят непрерывно с помощью предназначенных для этого датчиков и систем через управляющую линию 36. Фиг. 6 иллюстрирует работу следующего уплотнения 35b, так называемого запасного уплотнения. Отдельное уплотнение сконструировано и выполнено с обеспечением работы в течение определнного заранее срока службы с учтом износа и разрыва. Когда этот предел будет достигнут или будут получены другие симптомы износа и разрыва или ослабления в первоначально установленном уплотнении,можно будет сделать выбор: установить ли запасное уплотнение 35b для того, чтобы иметь возможность продолжать буровые работы, или обеспечить безопасные рабочие условия. Запасное уплотнение 35b опускают вниз в часть 30 подвешенным на бурильной колонне 50. Фиг. 7 изображает, что запасное уплотнение 35b установлено в части 30 и закреплено с помощью блокирующего устройства 34 с. После этого уплотнения 35 а и 35b испытывают и проверяют с помощью испытательного давления и другими подходящими способами, затем может быть произведено введение среды, уменьшающей трение и поддерживающей уплотнение и давление, через предназначенные для этого линии 33 ввода. После выполнения необходимых испытаний и проверок уплотнение готово для использования, и буровые работы можно продолжать с давлением в разделительной колонне во время уплотнения или без него. Возможность обеспечения предотвращения появления внезапных перерывов в бурильной работе по причине неисправности в уплотнении является единственной в свом роде для представленного уплотняющего устройства и уменьшает технические, человеческие и экономические риски для таких работ. Фиг. 8 иллюстрирует такой же принцип установки нового запасного уплотнения 35 с, как фиг. 6. Отдельное уплотнение имеет, как отмечено выше, ограниченный срок службы с учтом износа и разрыва. Когда этот предел будет достигнут или будут получены другие симптомы износа и разрыва или ослабления в уже установленных уплотнениях, можно будет сделать выбор: установить ли новое запасное уплотнение 35 с так, чтобы иметь возможность продолжать буровые работы, или удостовериться в безопасной работе. Запасное уплотнение 35 с опускают вниз в часть 30 подвешенным на бурильной колонне 50. Затем уплотнение становится дополнительным уплотнением по отношению к уплотнениям 35 а и 35b,которые уже расположены на месте. Фиг. 9 изображает запасное уплотнение 35 с, установленное в части 30 и закреплнное с помощью блокирующего устройства 34d. Уплотнения 35 а, 35b (которые утратят способность уплотнения) и 35 с затем испытывают и проверяют с помощью испытательного давления и другими соответствующими способами. Теперь может быть произведено введение среды, уменьшающей трение и поддерживающей уп-5 017043 лотнение и давление, через предназначенные для этого линии 33 ввода. После выполнения необходимых испытаний и проверок уплотнение готово для использования, и буровые работы можно продолжать с давлением в разделительной колонне во время уплотнения или без него. Само по себе уплотняющее устройство не вносит каких-либо ограничений на то, как много уплотнений может быть вставлено одно за другим, но, конечно, это предопределено характеристиками применения, параметрами проекта и тем, что целесообразно для конструкции. Фиг. 10 иллюстрирует первый этап, когда работа находится на стадии, в которой уплотнения 35 а,35b и 35 с должны быть извлечены из части 30 вверх на бурильный настил. Блокирующие устройства 34b,34 с и 34d освободили соответствующие уплотнения. Затем бурильная колонна 50 может быть вытянута наверх. Фиг. 11 изображает, что все уплотнения 35 а, 35b и 35 с извлечены наружу из части 30 с помощью соединения на бурильной колонне 50. В качестве альтернативы, вокруг бурильной колонны 50 может быть смонтирован вытаскивающий инструмент, который может быть сдвинут вниз через уплотнения 35 а,35b и 35 с с тем, чтобы его можно было вытащить наверх с помощью бурильной колонны 50 одновременно с извлечением наружу уплотнений 35 а, 35b и 35 с. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Уплотняющее устройство для создания динамического уплотнения вокруг бурильной колонны(50) в водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах, содержащее по меньшей мере одно динамическое уплотнение (35 а), которое выполнено с возможностью охвата бурильной колонны (50), и примный блок (30), выполненный с возможностью размещения в нм указанного по меньшей мере одного уплотнения (35 а), причм указанное динамическое уплотнение расположено с возможностью введения в примный блок (30) с помощью бурильной колонны и прочного закрепления в примном блоке, при этом в уплотняющем устройстве обеспечено поддержание внутреннего давления, по меньшей мере, соответствующего окружающему давлению, отличающееся тем, что примный блок (30) расположен в зоне в бурильном настиле буровой платформы или основания или вблизи него и в разделительной колонне, колонне для спуска или в другом соединении между бурильным настилом и скважиной; примный блок (30) выполнен с возможностью закрытия стороны возврата буровой жидкости между бурильной колонной и верхней частью разделительной колонны, а также с возможностью размещения в нм нескольких последовательных комплектов уплотнений (35 а, 35b, 35 с), причм каждое уплотнение расположено с возможностью наджного крепления с помощью соответствующих блокирующих устройств (34 а, 34b, 34c, 34d), расположенных совместно в примном блоке и разнеснных в продольном направлении, при этом примный блок (30), соединнный с плавучей платформой или буровым основанием, расположен ниже компенсирующего блока (21) разделительной колонны или примный блок (30), соединнный с неподвижной установкой, расположен в виде части соединения (20) разделительной колонны. 2. Уплотняющее устройство по п.1, отличающееся тем, что каждый из указанных комплектов уплотнений (35 а, 35b, 35 с) содержит по меньшей мере один дискообразный или кольцеобразный прокладочный элемент из упругого материала, такого как эластомерный материал, расположенный с возможностью охвата бурильной колонны (50). 3. Уплотняющее устройство по п.2, отличающееся тем, что между отдельными комплектами уплотняющих элементов (35 а, 35b, 35 с) и в каждом из этих комплектов имеется кольцеобразное пространство,предназначенное для прима среды под давлением, такой как смазка/жидкость с большой вязкостью,вводимой через предназначенные для этого линии (33), при этом указанная среда предназначена для увеличения свойств уплотнения по противостоянию давлению, для смазывания соприкасающихся поверхностей между уплотнением и бурильной колонной (50) для достижения снижения трения, а также для охлаждения трущихся поверхностей. 4. Способ сборки и применения уплотняющего устройства (35 а, 35b, 35 с) вокруг бурильной колонны (50) в водоносных скважинах, в скважинах с буровой жидкостью или углеводородных скважинах,которое предназначено для динамического уплотнения и содержит по меньшей мере одно динамическое уплотнение (35 а), выполненное с возможностью охвата бурильной колонны (50), и примный блок (30),выполненный с возможностью размещения в нм указанного по меньшей мере одного уплотнения (35 а),при этом в уплотняющем устройстве обеспечивают поддержание внутреннего давления, по меньшей мере, соответствующего окружающему давлению, отличающийся тем, что собирают примный блок (30) в разделительной колонне, колонне для спуска или в подобном оборудовании, в зоне в бурильном настиле буровой платформы или основания или вблизи него, при этом примный блок (30) выполнен с возможностью размещения в нм последовательно нескольких комплектов уплотнений (35 а, 35b, 35 с), причм каждое уплотнение наджно прикрепляют с помощью соответствующих блокирующих устройств (34 а, 34b, 34 с, 34d), расположенных совместно в примном блоке и разнеснных в продольном направлении, при этом-6 017043 примный блок (30), соединнный с плавучей платформой или буровым судном, размещают ниже компенсирующего блока (21) разделительной колонны или примный блок (30), соединнный с неподвижной установкой, размещают в виде части соединения разделительной колонны (20), после этого заводят бурильную колонну с подвешенным уплотняющим блоком (35 а) в разделительную колонну, колонну для спуска или в подобное оборудование и вводят уплотняющий блок в примный блок (30), который установлен в виде части соединения со скважиной, и наджно закрепляют в нем. 5. Способ по п.4, отличающийся тем, что заведение последующих уплотнений (35b, 35 с) выполняют без удаления первого установленного уплотнения (35 а). 6. Способ по п.5, отличающийся тем, что в уплотнения (35 а, 35b, 35 с) вводят под высоким давлением смазку/жидкость с высокой вязкостью или другую среду через предназначенные для этого линии (33) для поддержания давления в уплотнениях с обеспечением их противостояния давлению и тем самым предотвращения вытекания среды из скважины в окружающее пространство. 7. Способ по п.5, отличающийся тем, что в комплекты уплотнений (35 а, 35b, 35 с) и между ними вводят смазку/жидкость с высокой вязкостью для уменьшения трения между комплектами уплотнений(35 а, 35b, 35 с) и бурильной колонной (50), а также для охлаждения трущихся поверхностей. 8. Способ по одному или нескольким из пп.4-7, отличающийся тем, что путм размещения уплотняющего устройства ниже компенсирующего блока (21) разделительной колонны, соединнной с плавучей платформой или бурильным судном, создают возможность компенсации перемещения между разделительной колонной (20) и расположенным на поверхности основанием (10) с использованием стандартного оборудования. 9. Способ по п.7 или 8, отличающийся тем, что давление и жидкость отводят через линию (22) возврата ниже уплотняющего устройства и вверх к присоединнным системам (23) для дальнейшей обработки, при этом управление уплотняющим устройством осуществляют через управляющую линию (31) и присоединнную систему (32), расположенную на поверхности. 10. Способ по п.4, отличающийся тем, что для обеспечения возможности извлечения уплотняющих элементов (35 а, 35b, 35 с) из примного блока (30) после окончательного использования последнего установленного уплотнения или всех уплотнений (35 а, 35b, 35 с) открывают предназначенные для крепления блокирующие устройства (34 а, 34b, 34c, 34d) для последующего вытягивания уплотнений (35 а, 35b, 35 с) путм вытаскивания бурильной колонны (50) из скважины.
