Пленки, упаковки и способы их изготовления

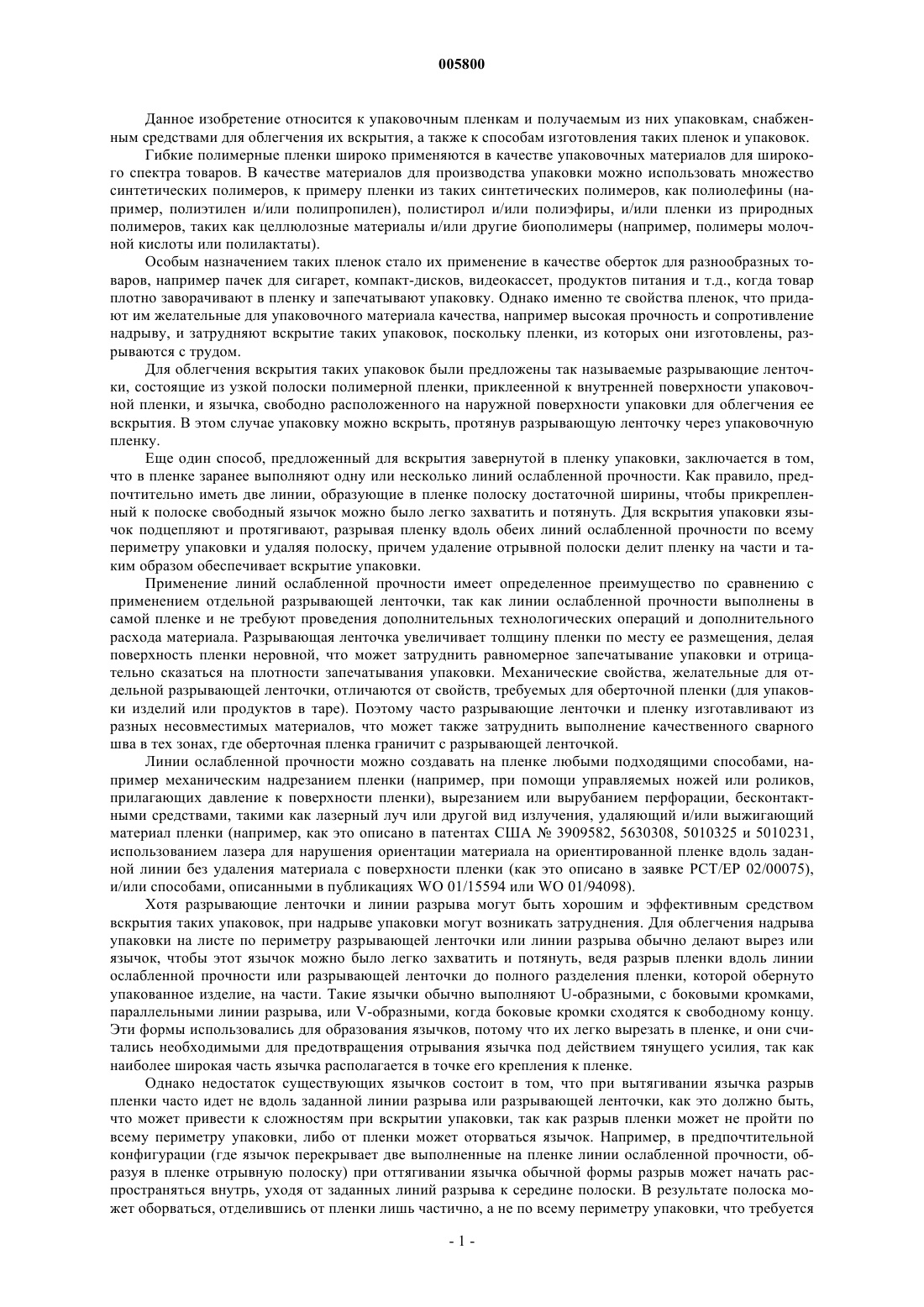

005800 Данное изобретение относится к упаковочным пленкам и получаемым из них упаковкам, снабженным средствами для облегчения их вскрытия, а также к способам изготовления таких пленок и упаковок. Гибкие полимерные пленки широко применяются в качестве упаковочных материалов для широкого спектра товаров. В качестве материалов для производства упаковки можно использовать множество синтетических полимеров, к примеру пленки из таких синтетических полимеров, как полиолефины (например, полиэтилен и/или полипропилен), полистирол и/или полиэфиры, и/или пленки из природных полимеров, таких как целлюлозные материалы и/или другие биополимеры (например, полимеры молочной кислоты или полилактаты). Особым назначением таких пленок стало их применение в качестве оберток для разнообразных товаров, например пачек для сигарет, компакт-дисков, видеокассет, продуктов питания и т.д., когда товар плотно заворачивают в пленку и запечатывают упаковку. Однако именно те свойства пленок, что придают им желательные для упаковочного материала качества, например высокая прочность и сопротивление надрыву, и затрудняют вскрытие таких упаковок, поскольку пленки, из которых они изготовлены, разрываются с трудом. Для облегчения вскрытия таких упаковок были предложены так называемые разрывающие ленточки, состоящие из узкой полоски полимерной пленки, приклеенной к внутренней поверхности упаковочной пленки, и язычка, свободно расположенного на наружной поверхности упаковки для облегчения ее вскрытия. В этом случае упаковку можно вскрыть, протянув разрывающую ленточку через упаковочную пленку. Еще один способ, предложенный для вскрытия завернутой в пленку упаковки, заключается в том,что в пленке заранее выполняют одну или несколько линий ослабленной прочности. Как правило, предпочтительно иметь две линии, образующие в пленке полоску достаточной ширины, чтобы прикрепленный к полоске свободный язычок можно было легко захватить и потянуть. Для вскрытия упаковки язычок подцепляют и протягивают, разрывая пленку вдоль обеих линий ослабленной прочности по всему периметру упаковки и удаляя полоску, причем удаление отрывной полоски делит пленку на части и таким образом обеспечивает вскрытие упаковки. Применение линий ослабленной прочности имеет определенное преимущество по сравнению с применением отдельной разрывающей ленточки, так как линии ослабленной прочности выполнены в самой пленке и не требуют проведения дополнительных технологических операций и дополнительного расхода материала. Разрывающая ленточка увеличивает толщину пленки по месту ее размещения, делая поверхность пленки неровной, что может затруднить равномерное запечатывание упаковки и отрицательно сказаться на плотности запечатывания упаковки. Механические свойства, желательные для отдельной разрывающей ленточки, отличаются от свойств, требуемых для оберточной пленки (для упаковки изделий или продуктов в таре). Поэтому часто разрывающие ленточки и пленку изготавливают из разных несовместимых материалов, что может также затруднить выполнение качественного сварного шва в тех зонах, где оберточная пленка граничит с разрывающей ленточкой. Линии ослабленной прочности можно создавать на пленке любыми подходящими способами, например механическим надрезанием пленки (например, при помощи управляемых ножей или роликов,прилагающих давление к поверхности пленки), вырезанием или вырубанием перфорации, бесконтактными средствами, такими как лазерный луч или другой вид излучения, удаляющий и/или выжигающий материал пленки (например, как это описано в патентах США 3909582, 5630308, 5010325 и 5010231,использованием лазера для нарушения ориентации материала на ориентированной пленке вдоль заданной линии без удаления материала с поверхности пленки (как это описано в заявке РСТ/ЕР 02/00075),и/или способами, описанными в публикациях WO 01/15594 или WO 01/94098). Хотя разрывающие ленточки и линии разрыва могут быть хорошим и эффективным средством вскрытия таких упаковок, при надрыве упаковки могут возникать затруднения. Для облегчения надрыва упаковки на листе по периметру разрывающей ленточки или линии разрыва обычно делают вырез или язычок, чтобы этот язычок можно было легко захватить и потянуть, ведя разрыв пленки вдоль линии ослабленной прочности или разрывающей ленточки до полного разделения пленки, которой обернуто упакованное изделие, на части. Такие язычки обычно выполняют U-образными, с боковыми кромками,параллельными линии разрыва, или V-образными, когда боковые кромки сходятся к свободному концу. Эти формы использовались для образования язычков, потому что их легко вырезать в пленке, и они считались необходимыми для предотвращения отрывания язычка под действием тянущего усилия, так как наиболее широкая часть язычка располагается в точке его крепления к пленке. Однако недостаток существующих язычков состоит в том, что при вытягивании язычка разрыв пленки часто идет не вдоль заданной линии разрыва или разрывающей ленточки, как это должно быть,что может привести к сложностям при вскрытии упаковки, так как разрыв пленки может не пройти по всему периметру упаковки, либо от пленки может оторваться язычок. Например, в предпочтительной конфигурации (где язычок перекрывает две выполненные на пленке линии ослабленной прочности, образуя в пленке отрывную полоску) при оттягивании язычка обычной формы разрыв может начать распространяться внутрь, уходя от заданных линий разрыва к середине полоски. В результате полоска может оборваться, отделившись от пленки лишь частично, а не по всему периметру упаковки, что требуется-1 005800 для разделения оберточной пленки на две части. Таким образом, существует потребность в усовершенствованном средстве для надрыва упаковочной пленки и дальнейшего ее разрывания вдоль линии разрыва таким образом, чтобы надорванная пленка легче разрывалась по заранее заданной линии (линиям) разрыва. Установлено, что приданием язычку определенной формы достигается лучшее ведение разрыва по заданному пути, что делает процесс вскрытия упаковки более контролируемым и повторяемым. Таким образом, в соответствии с настоящим изобретением предложена упаковочная пленка с имеющимися на ней по меньшей мере одной линией разрыва и по меньшей мере одним язычком, имеющим свободный конец, прикрепленный к пленке конец и незакрепленные боковые кромки, соединяющие эти два конца, причем язычок расположен так, чтобы ось по меньшей мере одной линии разрыва проходила через оба его конца, отличающаяся тем, что(а) по меньшей мере одна из незакрепленных боковых кромок язычка проходит от прикрепленного конца язычка с уклоном в сторону от линии разрыва, а(b) no меньшей мере один из углов тета , противолежащих свободному концу язычка на участке между (i) осью, заданной средним направлением одной из боковых кромок язычка, осредненным на последней четверти наибольшей длины язычка, считая от его прикрепленного конца, и (ii) осью, заданной средним направлением линии разрыва вдоль пленки, является острым углом со значением, большим примерно 5. Ось (i) предпочтительно задают как направление одной из боковых кромок язычка на участке, по существу примыкающем к прикрепленному концу язычка, еще более предпочтительно, как направление боковой кромки язычка в точке сопряжения язычка с пленкой. В наиболее предпочтительном варианте язычок выполнен по существу симметричным относительно линии разрыва, благодаря чему угол тета между осями (i) и (ii) по существу одинаков независимо от того, какая боковая кромка язычка используется для задания оси (i). Язычок, используемый в предложенной пленке, выполнен по форме таким, чтобы расширяться в стороны от линии разрыва, (т.е. в поперечном направлении -TD, если линия разрыва проходит в машинном (продольном) направлении - MD). При оттягивании язычка надрывающее усилие направлено"внутрь", к линии разрыва для ведения разрыва вдоль этой линии. Иным образом происходит разрыв при использовании известных U-образных и V-образных язычков, где усилия, возникающие при оттягивании язычка, имеют склонность развиваться в направлениях,параллельных или, соответственно, уходящих в сторону от линии разрыва, и поэтому как надрыв пленки,так и распространение разрыва вдоль линии разрыва в меньшей степени удовлетворяют требованиям к упаковке, проявляя тенденцию к неполному отрыву. Установлено, что угол тетадолжен быть острым углом со значением как минимум около 5, которое, как установлено заявителем, поддерживает разумный баланс между уменьшением тенденции отделения язычка от пленки (когда уголслишком высок, например, составляет 90 и выше) и уменьшением тенденции преждевременного прекращения разрыва, когда пленка рвется не по всей линии разрыва и не полностью разделяется на части (если уголслишком мал, например меньше 5). Язычок предпочтительно вырезать в пленке любыми подходящими средствами (механический нож,лазерный режущий аппарат и т.д.) таким образом, чтобы он был выполнен за одно целое с пленкой, т.е. представлял собой ее неотъемлемую часть. Вместе с тем, также существует возможность крепления к пленке, в подходящем ее месте, отдельного язычка, имеющего предложенную форму, при помощи клея,тепловой сварки или любым другим подходящим способом. Такой отдельный язычок может быть изготовлен из того же материала, что и пленка, или из другого материала. В контексте данной заявки термин "линия разрыва" означает одно или несколько перечисленных ниже средств разделения пленки или им аналогичных: закрепленная на пленке или в пленке разрывающая ленточка (ленточки) и/или линия (линии) ослабленной прочности, выполненная в самой пленке (например, две линии, образующие в пленке отрывную полоску). Такие линии разрыва можно создавать любым подходящим способом, например способами, рассматриваемыми в данной заявке. Разрывание пленки вдоль линии разрыва можно выполнить усилием пальцев, если захватить свободный конец язычка и потянуть за него в сторону от пленки, Для применения язычков предложенной формы предпочтительно, чтобы линия разрыва была выполнена в виде линии ослабленной прочности пленки, а не отдельной разрывающей ленточки, так как для таких линий ослабленной прочности проблема неполного разрыва, описанная в данной заявке, более актуальна, и поэтому именно в этом случае предложенные язычки будут наиболее полезны как средство, способствующее разрыванию пленки вдоль заранее определенной линии (линий). Вместе с тем, не исключается применение предложенных язычков с обычными разрывающими ленточками. Линия разрыва, как она описана в данной заявке, может в целом или в некоторой части включать в себя участки, являющиеся по существу непрерывными и/или по существу дискретными (например, линия разрыва может содержать группу точечных и/или штриховых отверстий, выполненных в пленке с равными промежутками, с образованием перфорации на пленке). Однако в случае выполнения линии-2 005800 разрыва из дискретных элементов необходимо, чтобы после надрыва пленки разрыв распространялся по существу вдоль заданной линии, то есть от одного ослабленного места к следующему. В некоторых случаях предпочтительно избегать перфорирования пленки для создания линии разрыва, так как это может серьезно ухудшить защитные свойства пленки. Также предпочтительно, чтобы описанный в заявке язычок вырезался только в одном слое пленки, оборачивающей упаковочную тару (то есть, чтобы тара была защищена пленкой, расположенной под язычком). Помимо облегчения вскрытия завернутой в пленку упаковки посредством разделения пленки на части вдоль линии разрыва, описанный в заявке профилированный язычок можно использовать как средство надрыва пленки для ее разрыва вдоль заданных линий в других целях, например для удаления определенных участков пленки с созданием на ней какого-либо рисунка и/или для придания пленке эстетических и/или иных особенностей. Очевидно, что для обертывания пленкой изделий полотно пленки сначала может быть нарезано на листы, которые могут использоваться для обертывания каждого изделия. Например, для образования листов полотно пленки можно разрезать практически по всей ширине полотна в поперечном направлении, оставляя небольшой неразрезаемый участок, соответствующий язычку. Для удобства изложения ось этого реза в поперечном направлении называется в данной заявке как "линия кромки листа". Линии разрыва могут располагаться на полотне пленки, проходя в направлении, по существу перпендикулярном линии кромки листа, то есть проходя по длине пленки в машинном направлении. Описанный в заявке профилированный язычок может вырезаться в полотне таким образом, чтобы перекрывать линию разрыва и чтобы свободный конец и прикрепленный к пленке конец язычка находились с противоположных сторон от линии кромки листа. Таким образом, язычок будет выступать из передней кромки одного листа с образованием выреза соответствующей формы в задней кромке следующего листа. Предпочтительно, чтобы язычок был расположен таким образом, чтобы перекрывать все имеющиеся линии разрыва. Для предотвращения отрыва язычка от пленки от приложенного к нему тянущего усилия также предпочтительно, чтобы линия кромки листа оставалась неразрезанной на малом участке, соответствующем, по крайней мере, части ширины язычка в этом месте, а предпочтительно практически по всей ширине язычка. Это может быть достигнуто любыми подходящими средствами,например при помощи ножа с прямой режущей кромкой, в которой напротив язычка выполнена выемка. Для изготовления упаковки при обертывании листа пленки вокруг изделия переднюю кромку и заднюю кромку листа сначала накладывают друг на друга, образуя трубку, торцевые концы которой затем заворачивают вокруг изделия и закрепляют с получением запечатанной упаковки в окончательном виде. Кромки пленки на участке их наложения сначала скрепляют тепловой сваркой. Однако, если бы язычок был больше участка наложения кромок, соответствующий вырез в задней кромке листа выходил бы за пределы области соединения кромок листа на участке их наложения, что затруднило бы запечатывание упаковки. И все же целесообразно, чтобы участок наложения кромок был как можно меньше, при условии, что он обеспечивает качественный сварной шов, поскольку при большой площади участка наложения кромок упаковка становится дорогой из-за нецелесообразного расхода пленки. Участок наложения кромок с выполненным на нем сварным швом обладает меньшей прозрачностью, чем светопроницаемая пленка в один слой, что может неблагоприятно сказаться на внешнем виде упаковки. Кроме того,на участке наложения кромок может быть затруднена печать. По этим причинам линию кромки листа проводят примерно посередине длины язычка, чтобы язычок выступал за кромку листа не больше, чем это необходимо, что позволяет поддерживать размер участка наложения кромок листа на уровне, минимально необходимом для формирования упаковки с хорошей плотностью запечатывания. В заявке на изобретение Великобритании, поданной на имя данного заявителя (номер дела заявителя 31.15 GB) одновременно с настоящей заявкой, рассмотрен усовершенствованный способ тепловой сварки кромок листа на участке их наложения, который можно применять с любыми язычками, например язычками,выполненными в соответствии с изобретением. Содержание указанной заявки включено в данное описание путем ссылки. Предпочтительно, чтобы неразрезаемый участок линии кромки листа был, к примеру, по меньшей мере примерно на 1-2 мм шире ширины разрывающей ленточки или отрывной полоски заданного типа,чтобы уменьшить вероятность отрыва язычка от пленки под действием тянущего усилия. Так, например,для обычной разрывающей ленточки шириной около 4 мм (или для двух линий разрыва с расстоянием 4 мм между ними) ширина неразрезаемого участка линии кромки листа составит около 8 мм. В случае язычка обычной треугольной (V-образной) или прямоугольной (U-образной) формы, язычок имеет равную или меньшую ширину, чем неразрезаемый участок линии кромки листа. Таким язычкам присущи различные недостатки. Средства, применяемые для нарезания листов из полотна (например, нож с прямой режущей кромкой), не всегда можно точно выставить относительно язычка на пленке, например, из-за относительного перемещения полотна в машине (так называемое "блуждание полотна"), что заставляет устанавливать допуски на определенные отклонения. Но если, к примеру, выемка в режущей кромке ножа с учетом такого допуска оказывается слишком широкой, соседние листы могут полностью не разделиться, что может быть нежелательным в некоторых случаях, где для обертывания изделий и получения готовой упа-3 005800 ковки требуются отдельные листы. С другой стороны, если неразрезаемый участок линии кромки листа сузить для гарантированного чистого отделения каждого листа от полотна, то узкий U- или V-образный язычок может быть обрезан полностью или надрезан частично настолько, что при использовании язычок оторвется от пленки. Если же язычок просто расширить, чтобы предусмотреть некоторый заход режущего инструмента по линии кромки листа на язычок (за его боковые кромки), то либо язычок станет гораздо шире разрывающей ленточки или отрывной полоски, что затруднит контроль направления разрыва при надрыве пленки, либо с учетом увеличенного размера язычка придется увеличить и ширину разрывающей ленточки или отрывной полоски, что может быть нежелательным по некоторым причинам, например с точки зрения производственных затрат или эстетики. Предложенный язычок расширяется в стороны от линий разрыва так, что максимальная ширина язычка будет больше ширины разрывающей ленточки, а ширина неразрезаемого участка линии кромки листа будет равна максимальной ширине язычка или меньше ее. Ось линии кромки листа располагают таким образом, чтобы она пересекала язычок в его наиболее широкой части (для уменьшения участка наложения кромок листа по изложенным выше причинам). При использовании более широкого язычка рез по линии кромки листа можно завести на язычок на небольшое расстояние за его боковые кромки,чтобы обеспечить полное отделение каждого листа после резания полотна в поперечном направлении,при этом предложенное профилирование боковых кромок язычка позволяет использовать такой более широкий язычок с гораздо более узкой разрывающей ленточкой или отрывной полоской. Для обеспечения полного разделения листов без значительного ослабления язычка предпочтительно, чтобы рез по линии кромки листа заходил за боковые кромки язычка не более чем примерно на 1-2 мм с каждой стороны. Например, для типовой разрывающей ленточки шириной около 4 мм (или двух линий разрыва, расположенных на расстоянии 4 мм друг от друга) и неразрезаемого участка линии кромки листа шириной около 8 мм язычок будет предпочтительно расходиться до максимальной ширины примерно 12 мм, а рез по линии кромки листа зайдет за разрезанные боковые кромки язычка примерно на 2 мм с каждой стороны. Но в этом случае у язычка еще останется средний участок шириной 8 мм,где язычок будет надежно соединен с листом. Использование такой же схемы для обычного язычка, связанного с 4-мм разрывающей ленточкой, привело бы к отделению язычка. Также очевидно, что во избежание образования чрезмерно большого участка наложения кромок листа (эта проблема рассмотрена выше) длина вырезанного язычка должна быть как можно меньше при условии, что язычок можно захватить пальцами достаточно крепко, чтобы за него можно было потянуть для надрыва пленки. Предпочтительно язычок выполнен по существу симметричным относительно оси, параллельной линии (нескольким линиям) разрыва, и в более предпочтительном варианте линия разрыва (при наличии одной линии разрыва), отрывная полоска (при наличии двух линий разрыва) и/или разрывающая ленточка делят язычок на две по существу равные части. Угол тетапредпочтительно имеет значение примерно в интервале 10-80, в более предпочтительном варианте примерно в интервале 15-60 и наиболее предпочтительно примерно в интервале 2045, например, около 30. В контексте данной заявки угол тетаозначает угол между одной или обеими боковыми кромками язычка и линиями разрыва (углы, прилежащие к соответствующим боковым кромкам, обозначены 1 и 2, и в предпочтительном варианте углы 1 и 2 по существу равным. Это наглядно показано на фиг. 4 чертежей. Пленки, предпочтительные для осуществления изобретения, могут быть эластичными и содержать полимерный материал. В более предпочтительном варианте пленка содержит ориентированный полимерный материал, наиболее предпочтительно двухосноориентированные полимеры, например двухосноориентированный полипропилен. Заявителем установлено, что описанные в заявке пленки, снабженные линиями разрыва, и предложенные язычки обладают многими преимуществами по сравнению с обычными пленками с разрывающими ленточками и обычными U- или V-образными язычками. Профилированные язычки, используемые в настоящем изобретении, можно формировать на полотне пленки при использовании основного оборудования, внеся в существующее машинное оборудование лишь некоторые несложные изменения, например заменив ножевую головку, предназначенную для резания обычных язычков, или перепрограммировав лазерный станок (уже имеющийся в наличии, если он используется, например, для создания линий разрыва и/или резки полотна по линиям кромки листа). Применение описанной выше предпочтительной комбинации линии разрыва, выполненной в самой пленке (то есть, за одно целое с пленкой), и язычка предложенной конфигурации позволяют достичь преимуществ упаковки с линиями разрыва как неотъемлемой частью пленки (более гладкая пленка, отсутствие необходимости выполнения сложного процесса крепления разрывающей ленточки к пленке,лучшее качество тепловой сварки кромок пленки в зоне линии разрыва, менее высокие требования к регулированию натяжения полотна, меньше защемлений ножевой головки из-за закручивания листа пленки, меньше работ по техническому обслуживанию оборудования, меньше перерывов для смены катушек-4 005800 с разрывающей ленточкой и т.д.) в сочетании с преимуществами разрывающей ленточки (разрыв пленки более надежно следует линии разрыва, благодаря чему разделение упаковочной пленки конечным пользователем становится более надежным и аккуратным). Во многих случаях применения упаковки особенно предпочтительным является достижение более высокой повторяемости и аккуратности разрыва пленки при вскрытии завернутой в пленку упаковки(например, таким образом, чтобы после вскрытия упаковки пленка осталась на упаковочной таре аккуратно разделенной на две части), если, например, желательно, чтобы на изделии осталась часть упаковочной пленки, на которой напечатаны рекламные образы или инструкции пользователю. Еще одним объектом изобретения является способ изготовления упаковочной пленки с имеющимися на ней по меньшей мере одной линией разрыва и по меньшей мере одним язычком, заключающийся в том, что(I) на полотно пленки направляют средство для выполнения на пленке по меньшей мере одной линии разрыва и(II) формируют на пленке по меньшей мере один язычок, имеющий свободный конец, прикрепленный к пленке конец и незакрепленные боковые кромки, соединяющие эти два конца, причем язычок расположен так, чтобы ось по меньшей мере одной линии разрыва проходила через оба его конца, отличающийся тем, что(a) по меньшей мере одна из незакрепленных боковых кромок язычка проходит в направлении от прикрепленного конца язычка с уклоном в сторону от линии разрыва, а(b) по меньшей мере один из углов тета (9), противолежащих свободному концу язычка на участке между (i) осью, заданной средним направлением одной из боковых кромок язычка, осредненным на последней четверти наибольшей длины язычка, считая от его прикрепленного конца, и (ii) осью, заданной средним направлением линии разрыва вдоль пленки, является острым углом со значением, большим примерно 5. Предложенный способ предпочтительно предусматривает дополнительную операцию (выполняемую или последовательно, или одновременно с другими операциями) деления полотна пленки на листы вдоль линии (линии кромки листа), проходящей в поперечном направлении, причем эту линию кромки листа заканчивают у боковых кромок язычка или слегка за них, не разделяя язычок вдоль оси линии кромки листа. Следующим объектом изобретения является упаковка, содержащая по меньшей мере одно изделие,которое в соответствии с изобретением завернуто в гибкую полимерную пленку, имеющую линию разрыва и профилированный язычок, описанные в данной заявке. И еще одним объектом изобретения является по меньшей мере одно изделие, завернутое в соответствии с изобретением в гибкую полимерную пленку, имеющую линию разрыва и профилированный язычок, описанные в данной заявке. Дальнейшие аспекты и предпочтительные признаки настоящего изобретения приведены в формуле изобретения. Когда изделие запечатано в оберточную пленку, разрыв пленки, распространяющийся в основном вдоль линии разрыва, происходит с разделением запечатывающего шва. Запечатывание изделия в пленку может осуществляться тепловой сваркой или холодной сваркой. Линия разрыва предпочтительно доходит до края пленки на упаковке, что способствует распространению разрыва пленки вдоль линии разрыва и обеспечивает разделение пленки по всему периметру упаковки. В случае выполнения линия разрыва в самой пленке (за одно целое с ней) может использоваться одиночная линия разрыва, позволяющая вскрывать упаковку, срывая с нее пленку, которая рвется по существу вдоль этой линии. Вместе с тем, предпочтение обычно отдают пленке, в которой имеются по меньшей мере две такие линии, расположенные практически параллельно друг другу и образующие в пленке полоску, которую можно оторвать от остальной части пленки, что во многом аналогично способу вскрытия упаковки, снабженной разрывающей ленточкой, но позволяет обойтись без такой ленточки. В подобном случае желательно, чтобы язычок перекрывал обе линии (то есть располагался поперек образовавшейся отрывной полоски, проходя через всю ее ширину), поскольку это обеспечивает лучшее ведение разрыва вдоль обеих сторон отрывной полоски для того, чтобы полоска оторвалась целиком, разделив упаковочную пленку на части. При использовании более одной линии разрыва с ослабленной прочностью (выполненной в самой пленке), расстояние между отдельными линиями не ограничивается фактором стоимости, который приходится учитывать при использовании отдельных разрывающих ленточек, так как разрывание пленок и упаковок в соответствии с настоящим изобретением может осуществляться без применения таких ленточек. Вместе с тем, обычно считается желательным, чтобы в случае использования двух линий разрыва расстояние между ними составляло по меньшей мере около одного миллиметра для того, чтобы пользователь был физически в состоянии захватить кончик полоски на кромке пленки при необходимости вскрытия упаковки, а также чтобы свести к минимуму вероятность того, что при вскрытии упаковки разрыв, распространяющийся по двум линиям, перейдет только на одну. Как показано в данном описании,-5 005800 решение этих задач облегчается незакрепленным вырезанным в пленке язычком, форма которого описана в данной заявке. Однако линии разрыва могут быть разнесены и на значительно большее расстояние,например около 10 мм или большее, хотя расстояние между линиями предпочтительно находится примерно в интервале 2-6 мм. В прошлом было предложено использовать окрашенные разрывающие ленточки, чтобы пользователю было легче разглядеть конец ленточки, что облегчает вскрытие упаковок. При использовании линий разрыва, выполненных в самой пленке, окрашивать можно часть пленки, находящуюся между двумя линиями разрыва (отрывная полоска). Также, к примеру, вместо окрашивания всей отрывной полоски можно использовать окрашенный язычок. Для указания места расположения язычка, где для вскрытия пленки ее нужно надорвать, можно использовать другие подходящие средства. Например, вблизи язычка можно напечатать соответствующее обозначение, можно изменить оптические свойства пленки ее обработкой или другими средствами, или использовать другой способ выделения язычка на окружающей поверхности пленки. Направление проходящей в пленке линии (линий) разрыва относительно самой пленки в основном не имеет значения, особенно в случае пленок, обладающих сбалансированными свойствами. Вместе с тем, эти линии разрыва обычно удобно создавать в направлении движения пленки при ее производстве(машинное, или продольное, направление), и это особенно удобно осуществлять во время операций, следующих за производством пленки, например при продольной резке широких рулонов пленки на более мелкие рулоны, предназначенные для использования в упаковочной машине. Пленки, способные найти применение при осуществлении изобретения, могут быть представлены любым подходящим субстратом (субстратами), такими как один или несколько из нижеперечисленных. Полимерные материалы: синтетическая бумага, пленки, изготовленные из органических полимеров,предпочтительно биополимеров, в более предпочтительном варианте пленки, изготовленные из одного или нескольких подходящих углеводов; полисахариды (такие как крахмал, целлюлоза, гликоген, гемицеллюлоза, хитин, полимеры фруктозы, инулин, лигнин и/или пектиновые вещества); камеди; белки, в частности зерновые, растительные и/или животные белки (такие как глютен (клейковина), [например, из пшеницы], белок молочной сыворотки и/или желатин); коллоиды (такие как гидроколлоиды, например природные гидроколлоиды, такие как камеди); полилактатные, полиглактиновые и/или целлюлозные пленки (например, пленки из микробиологической целлюлозы и/или гидратцеллюлозы); пленки из термопластов; полимерные пленки (например, пленки, включающие полиолефины [например, полипропилен и/или полиэтилен], полиуретаны, поливинилгалогениды [например, ПВХ], полиэфиры [например,полиэтилентерефталат - ПЭТ], полиамиды [например, нейлоны] и/или неуглеводородные полимеры); и/или многослойные и/или составные листы, с любыми подходящими сочетаниями материалов и/или их смесями. Пленки, предпочтительные с точки зрения настоящего изобретения, могут изготавливаться из различных синтетических полимеров, например могут быть представлены пленками на полиолефиновой основе, например на основе полиэтилена, полипропилена или пленками из полистирола, или могут быть пленками на основе полиэфиров. Кроме того, используемые в изобретении пленки могут быть выполнены однослойными из конкретного полимера, хотя предпочтительно пленки содержат два или более слоев, которые можно формировать соэкструзией и/или нанесением покрытия. В качестве пленок предпочтительно использовать термосвариваемые пленки, и обычно является предпочтительным, чтобы после запечатывания упаковки тепловой сваркой прочность на раздир самих сварных швов была меньше усилия, необходимого для разрывания пленки вдоль линии (линий) разрыва,чтобы разрыв сначала проходил через сварной шов, и затем в нескрепленные области пленки по периметру упакованных изделий. При необходимости для запечатывания упаковок можно использовать клеевые соединения, и в этом случае также предпочтительно, чтобы такие соединения были раздираемыми,обеспечивая возможность разрыва пленки через эти соединения с последующим распространением разрыва вдоль линии (линий) и/или группы (групп) ослабляющих пленку элементов. Для производства листов, пленок и/или упаковок в соответствии с изобретением предпочтительны пленки из двухосноориентированного полипропилена (ВОРР). Еще более предпочтительны пленки из ВОРР, обладающие в основном однородностью физических свойств, например получаемые посредством вытягивания пленки в машинном направлении и поперечном направлении с равной степенью вытяжки. Хотя можно использовать последовательную вытяжку, характеризующуюся тем, что пленку сначала вытягивают в машинном направлении нагреваемыми роликами, после чего осуществляют вытяжку в поперечном направлении в ширительной печи, обычно предпочитают использовать двухосноориентированные пленки, полученные одновременной вытяжкой, например, так называемым методом двойного выдува (double bubble) или с использованием ширительного приспособления для одновременной вытяжки. Степень вытяжки в машинном и поперечном направлениях предпочтительно имеет значения в интервале от 4:1 до 10:1, более предпочтительно в интервале от 6:1 до 8:1. Пленки, используемые в соответствии с изобретением, могут быть разной толщины в зависимости от требований к изготавливаемым упаковкам. Например, толщина пленки может быть примерно в интервале 10-120 мкм и предпочтительно примерно в интервале 14-40 мкм.-6 005800 Линия (линии) разрыва должна обладать свойствами (например, степень ослабления материала вдоль линии), достаточными для того, чтобы после надрыва пленки разрыв мог распространяться по существу вдоль той линии (линий) и/или группы (групп) ослабляющих пленку элементов, в которой он начался, существенно не отклоняясь от нее. Недостаточная способность пленки разрываться вдоль линии разрыва сделает надрыв пленки по этой линии трудным, если вообще возможным. Однако чрезмерная податливость пленки на разрыв (например, при слишком большом ослаблении пленки) может вызвать ее непреднамеренное вскрытие при обычном манипулировании упаковкой. Как должно быть понятно специалисту, разными способами придания пленке податливости на разрыв может быть достигнута различная разрываемость пленки. Хотя упаковки в соответствии с изобретением можно вскрывать либо путем разрывания пленки по существу вдоль линии (линий) направленного разрыва, либо только с использованием разрывающей ленточки, линии разрыва с ослабленной прочностью и разрывающие ленточки могут использоваться совместно, например, для облегчения разрывания пленок, вскрытие которых при помощи одной лишь разрывающей ленточки является затруднительным, например, в случае пленок особенно большой толщины или пленок из полимеров, которые сами по себе являются прочными на разрыв. Если из контекста не следует иное, термины "эффективный" и/или "подходящий", употребляемые в данной заявке (например, при характеристике настоящего изобретения), следует понимать как относящиеся к таким элементам, которые при их правильном использовании обеспечивают необходимые для изобретения свойства (например, пленка с повышенной податливостью на разрыв), как это описано в заявке. Следует учитывать, что некоторые признаки изобретения, которые для ясности изложения раскрыты в контексте отдельных вариантов осуществления изобретения, также могут использоваться совместно в одном варианте осуществления. И наоборот, различные признаки изобретения, которые для краткости изложения раскрыты в контексте одного варианта осуществления изобретения, также могут использоваться по отдельности и/или в любой подходящей подкомбинации. Термины "содержащий/включающий", употребляемые в данной заявке, следует понимать как указывающие на то, что следующий за ними перечень не является исчерпывающим и может по необходимости включать (или не включать) в себя любые дополнительные подходящие элементы, например, один или несколько дополнительных признаков, составных частей, компонентов и/или заместителей, насколько это целесообразно. Дополнительные и/или альтернативные признаки настоящего изобретения изложены в его формуле. Далее в качестве примера осуществления изобретения приводится описание вариантов выполнения пленок и упаковок согласно изобретению со ссылками на прилагаемые фигуры 1-5 чертежей, которые ниже описаны более подробно в отношении одного варианта осуществления изобретения. На фиг. 1-3 представлены различные виды (виды снизу, сбоку и в плане, соответственно) контурного ножа (1), используемого для вырезания язычка (7) с криволинейным профилем и соответствующего выреза (13) в полотне пленки. На этих фигурах показано, что криволинейная режущая кромка ножа (1) изогнута своими концевыми отрезками внутрь, по направлению к линии (линиям) ослабленной прочности (5) (см. в частности фиг. 1). Угол между концевыми отрезками режущей кромки (1) составляет 60. Этот угол соответствует "2" (или 1 и 2), где обозначает углы (то есть 1 и 2, которые в данном варианте осуществления изобретения равны) между изогнутыми боковыми кромками вырезанного язычка (7) в месте их сопряжения с пленкой и направлением, параллельным выполненным на пленке линиям разрыва (5). На фиг. 4 показан типовой отрезанный лист (3), полученный разрезанием полотна пленки по линии(9) кромки листа в поперечном направлении. Лист используется для завертывания изделий, таких как пачки сигарет. Лист, показанный на фиг. 4, также содержит две параллельные линии (5) ослабленной прочности, нанесенные на пленку в машинном направлении посредством лазерной установки и образующие в пленке отрывную полоску (11). Лист (3) также содержит вырезанный язычок (7) и соответствующий ему вырез (13) на другой кромке листа (3). Также на фиг. 4 показаны углы 1 и 2 (совместно именуемые угол тета или ), представляющие собой углы между боковыми кромками язычка в месте его сопряжения с пленкой и осью, параллельной линиям разрыва. На фиг. 4 выполняется равенство= 1 = 2 = 30, так как было установлено, что это значение обеспечивает хороший баланс между склонностью язычка к отрыву от пленки под действием тянущего усилия (при большом ) в противоположность тенденции распространения разрыва пленки не по всей длине линии разрыва (при малом ). На фиг. 5 показан рулон (15) пленки с имеющейся на ней парой линий разрыва (5), параллельных машинному направлению и образующих отрывную полоску (11), на котором расположен предложенный язычок (7). Однако предпочтительный вариант изобретения предусматривает вырезание язычка в полотне пленки одновременно с отрезанием листов (или непосредственно перед этой операцией), после чего листы используют для завертывания в них изделий. Таким образом, такие язычки обычно заранее не вырезают, и рулонов пленки с язычками, таких как показанный на фиг. 5, обычно не существует.-7 005800 Для наглядного представления и пояснения сущности изобретения ниже приводится следующий пример изготовления пленки для осуществления изобретения, не ограничивающий возможностей использования изобретения. Пример 1. Соэкструзией внутреннего слоя гомополимера пропилена (также сокращенно именуемого ПП) и слоев полиэтилена средней плотности, расположенных с каждой стороны внутреннего слоя,была изготовлена трехслойная полимерная пленка в виде трубки. Полученную трубку охладили, подвергли повторному нагреву и раздуванием получили трехслойную двухосноориентированную полипропиленовую пленку (также сокращенно именуемую ВОРР-пленкой), в которой толщина внутреннего слоя составила 18,7 мкм, а каждого из двух внешних слоев - 0,3 мкм, при этом суммарная толщина пленки составила 19,3 мкм. Полотно такой ВОРР-пленки подавалось со скоростью 200 фут/мин (60 м/мин) в лазерную установку мощностью 50 Вт на СО 2-лазере с длиной волны 10,6 мкм для создания двух параллельных линий ослабленной прочности по длине полотна в машинном направлении, причем эти линии располагались на расстоянии около 4 мм друг от друга, образуя отрывную полоску, проходящую по длине пленки в машинном направлении. Линии ослабленной прочности образуются путем нарушения ориентации ВОРРпленки вдоль соответствующей линии, как это более подробно раскрыто в заявке РСТ/ЕР 02/00075 на имя настоящего заявителя. Вместе с тем, для создания на такой пленке линий разрыва можно было использовать любой подходящий способ. В обычной штамповальной машине был установлен контурный нож (1), форма которого показана на фиг. 1-3, и который использовался для вырезания в пленке, расположенной на подпружиненной подкладке, подковообразных язычков (7) через равные отрезки длины полотна (соответствующие длине одного листа). Ширина язычка в самом широком месте составляла 11,5 мм, при этом его боковые кромки располагались под углом 30 к машинному направлению полотна (направление отрывной полоски). Язычок располагался на полотне так, чтобы его свободный и прикрепленный концы делились надвое отрывной полоской, показанной на фиг. 4. Полотно нарезали на листы ножом с прямой режущей кромкой, резавшим полотно в поперечном направлении, перпендикулярном машинному направлению. Резку листов выполняли по всей ширине полотна, за исключением 8-мм промежутка, совпадавшего с наиболее широкой частью язычка (за счет соответствующей выемки в режущей кромке ножа). Разрез по линии кромки листа слегка заходил за боковые кромки язычка (на 2 мм с каждой стороны). При этом образовывались отдельные листы с язычком и вырезом, как показано на фиг. 4, которые можно загружать в упаковочную машину для обертывания изделий, таких как пачки сигарет, выполняемого обычным образом. Профилированный язычок на завернутой в пленку упаковке можно потянуть усилием пальцев, надорвав пленку, после чего пленка легко начнет разрываться вдоль обеих линий разрыва до полного удаления отрывной полоски, обеспечивающего доступ к содержимому упаковки. Установлено, что в результате вскрытия таких упаковок происходит меньше обрывов отрывной полоски при ее неполном отделении или обрывов язычка по сравнению с тем, что имеет место при вскрытии аналогичных известных упаковок. Использование линий разрыва, выполненных в самой пленке, вместо разрывающих ленточек улучшает плотность запечатывания в зоне сварных швов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковочная пленка с имеющимися на ней по меньшей мере одной линией разрыва и по меньшей мере одним язычком, имеющим свободный конец, прикрепленный к пленке конец и незакрепленные боковые кромки, соединяющие эти два конца, причем язычок расположен так, чтобы ось по меньшей мере одной линии разрыва проходила через оба его конца, отличающаяся тем, что по меньшей мере одна из незакрепленных боковых кромок язычка проходит от прикрепленного конца язычка с уклоном в сторону от линии разрыва, а по меньшей мере один из углов тета , противолежащих свободному концу язычка на участке между осью, заданной средним направлением одной из боковых кромок язычка, осредненным на последней четверти наибольшей длины язычка, считая от его прикрепленного конца, и осью, заданной средним направлением линии разрыва вдоль пленки, является острым углом со значением, большим примерно 5. 2. Пленка по п.1, отличающаяся тем, что ось, заданная средним направлением одной из боковых кромок язычка, задана как направление одной из боковых кромок язычка на участке, примыкающем к прикрепленному концу язычка. 3. Пленка по п.1 или 2, отличающаяся тем, что ось, заданная средним направлением линии разрыва,параллельна указанной по меньшей мере одной линии разрыва в месте пересечения последней с прикрепленным концом язычка. 4. Пленка по п.1, отличающаяся тем, что обе незакрепленные боковые кромки язычка расходятся в стороны от линии разрыва, а углы тетапо обе стороны от линии разрыва являются острыми углами,значения которых превышают примерно 5. 5. Пленка по п.1, отличающаяся тем, что язычок выполнен, по существу, симметричным относительно указанной по меньшей мере одной линии разрыва, а угол тетана обеих боковых кромках-8 005800 язычка по обе стороны от линии разрыва одинаков. 6. Пленка по п.1, отличающаяся тем, что по меньшей мере один из углов тетаимеет значение в интервале 10-80. 7. Пленка по п.6, отличающаяся тем, что по меньшей мере один из углов тетаимеет значение в интервале 15-60. 8. Пленка по п.7, отличающаяся тем, что по меньшей мере один из углов тетаимеет значение в интервале 20-45. 9. Пленка по п.8, отличающаяся тем, что по меньшей мере один из углов тетаравен 30. 10. Пленка по п.1, отличающаяся тем, что она содержит узкий участок с боковыми кромками, параллельными линии разрыва, соединяющими боковые кромки язычка, расположенные под углом к линии разрыва, с прикрепленным концом язычка. 11. Пленка по п.1, отличающаяся тем, что она содержит две линии разрыва, образующие на пленке отрывную полоску, и/или линия разрыва включает в себя отдельную разрывающую ленточку, причем язычок расположен так, чтобы оба его конца перекрывали по ширине отрывную полоску и/или разрывающую ленточку. 12. Пленка по п.11, отличающаяся тем, что язычок выполнен такой формы, что часть его шире отрывной полоски и/или разрывающей ленточки. 13. Пленка по п.11 или 12, отличающаяся тем, что выполненная на пленке линия разрыва состоит из двух линий разрыва, образующих отрывную полоску, выполненную за одно целое с пленкой. 14. Пленка по п.1, отличающаяся тем, что линия разрыва включает в себя расположенные в линию надрезы и/или прорези, выполненные в пленке, и/или линию ослабленной прочности, образованную изменением и/или нарушением ориентации материала пленки на этой линии по сравнению с остальной части пленки. 15. Пленка по п.1, отличающаяся тем, что линия разрыва имеет толщину, равную толщине остальной части пленки. 16. Пленка по п.1, отличающаяся тем, что она ориентирована по меньшей мере в одном направлении. 17. Пленка по п.1, отличающаяся тем, что она содержит термопластичный полимер. 18. Пленка по п.1, отличающаяся тем, что она содержит полиолефин и/или полиэфир. 19. Пленка по п.1, отличающаяся тем, что она содержит полипропилен. 20. Пленка по п.1, отличающаяся тем, что она является двухосноориентированной, причем направления ориентации перпендикулярны друг другу. 21. Пленка по п.1, отличающаяся тем, что линия разрыва выполнена лазерной обработкой. 22. Пленка по п.21, отличающаяся тем, что она снабжена расположенным на ее поверхности средством указания места надрыва для разрывания пленки путем оттягивания язычка вдоль по меньшей мере одной линии разрыва. 23. Пленка, полученная и/или получаемая способом по любому из пп.29-30. 24. Упаковка, содержащая по меньшей мере одно изделие, завернутое в гибкую полимерную пленку по любому из предшествующих пунктов. 25. Упаковка по п.24, отличающаяся тем, что она вскрывается усилием пальцев путем оттягивания язычка в основном вдоль линии разрыва. 26. Упаковка по п.24 или 25, отличающаяся тем, что изделие запечатано в пленку, причем разрыв пленки происходит с расслоением запечатывающего шва. 27. Упаковка по п.24, отличающаяся тем, что изделие запечатано в пленку тепловой сваркой. 28. Упаковка по п.24, отличающаяся тем, что упакованное изделие относится к табачным изделиям,в частности представляет собой пачку сигарет. 29. Способ изготовления пленки с имеющимися на ней по меньшей мере одной линией разрыва и по меньшей мере одним язычком, заключающийся в том, что(I) на полотно пленки направляют средство для выполнения на пленке по меньшей мере одной линии разрыва и(II) формируют на пленке по меньшей мере один язычок, имеющий свободный конец, прикрепленный к пленке конец и незакрепленные боковые кромки, соединяющие эти два конца, причем язычок расположен так, чтобы ось по меньшей мере одной линии разрыва проходила через оба его конца, отличающийся тем, что по меньшей мере одна из незакрепленных боковых кромок язычка проходит от прикрепленного конца язычка с уклоном в сторону от линии разрыва, а по меньшей мере один из углов тета, противолежащих свободному концу язычка на участке между осью, заданной средним направлением одной из боковых кромок язычка, осредненным на последней четверти наибольшей длины язычка, считая от его прикрепленного конца, и осью, заданной средним направлением линии разрыва вдоль пленки,является острым углом. 30. Способ по п.29, отличающийся тем, что последовательно и/или одновременно с другими операциями полотно пленки дополнительно делят на листы по линии кромки листа, проходящей в поперечном-9 005800 направлении, причем линию кромки листа заканчивают у боковых кромок язычка или заводят за них, не разделяя язычок вдоль оси линии кромки листа.
