Предмет одежды

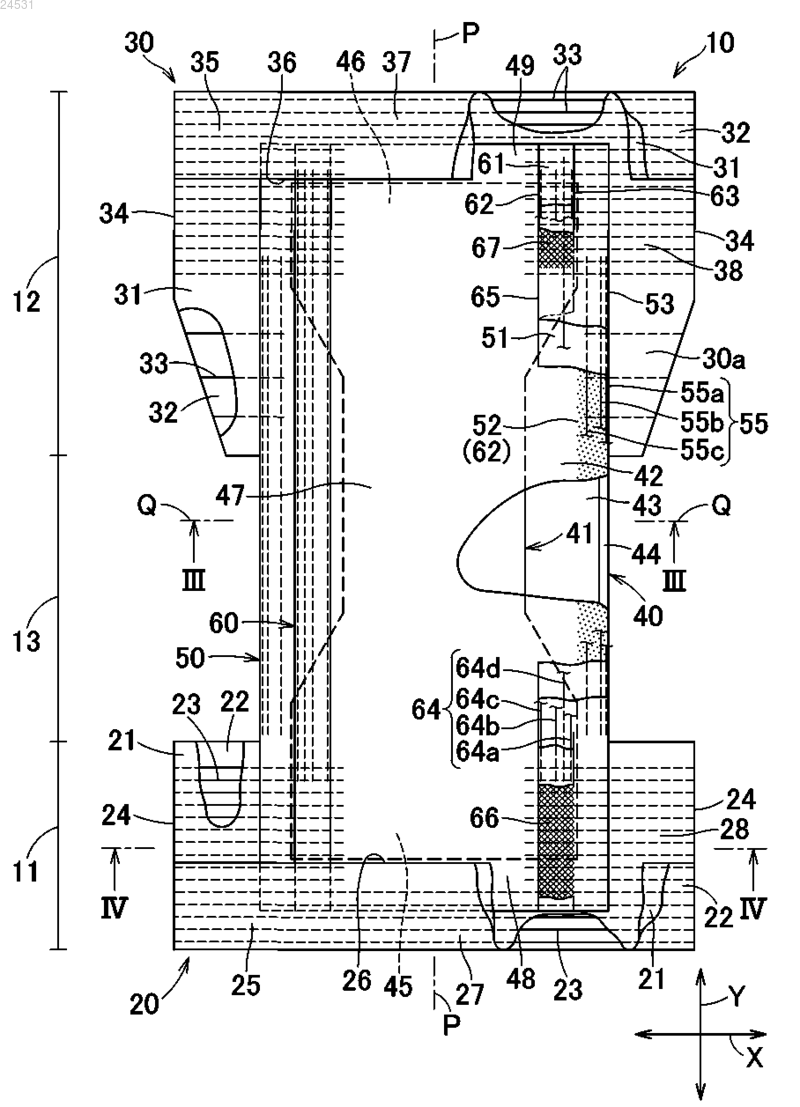

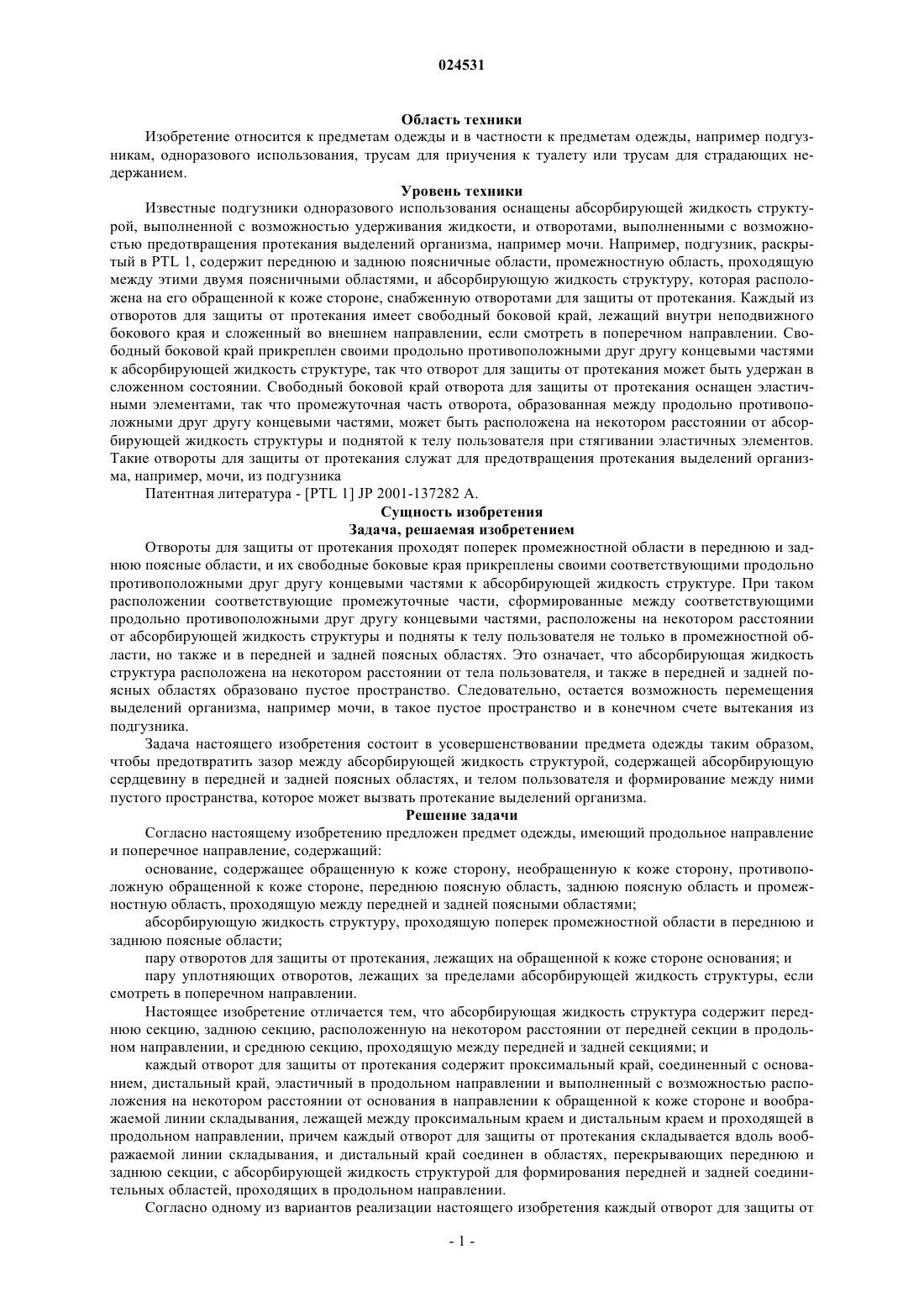

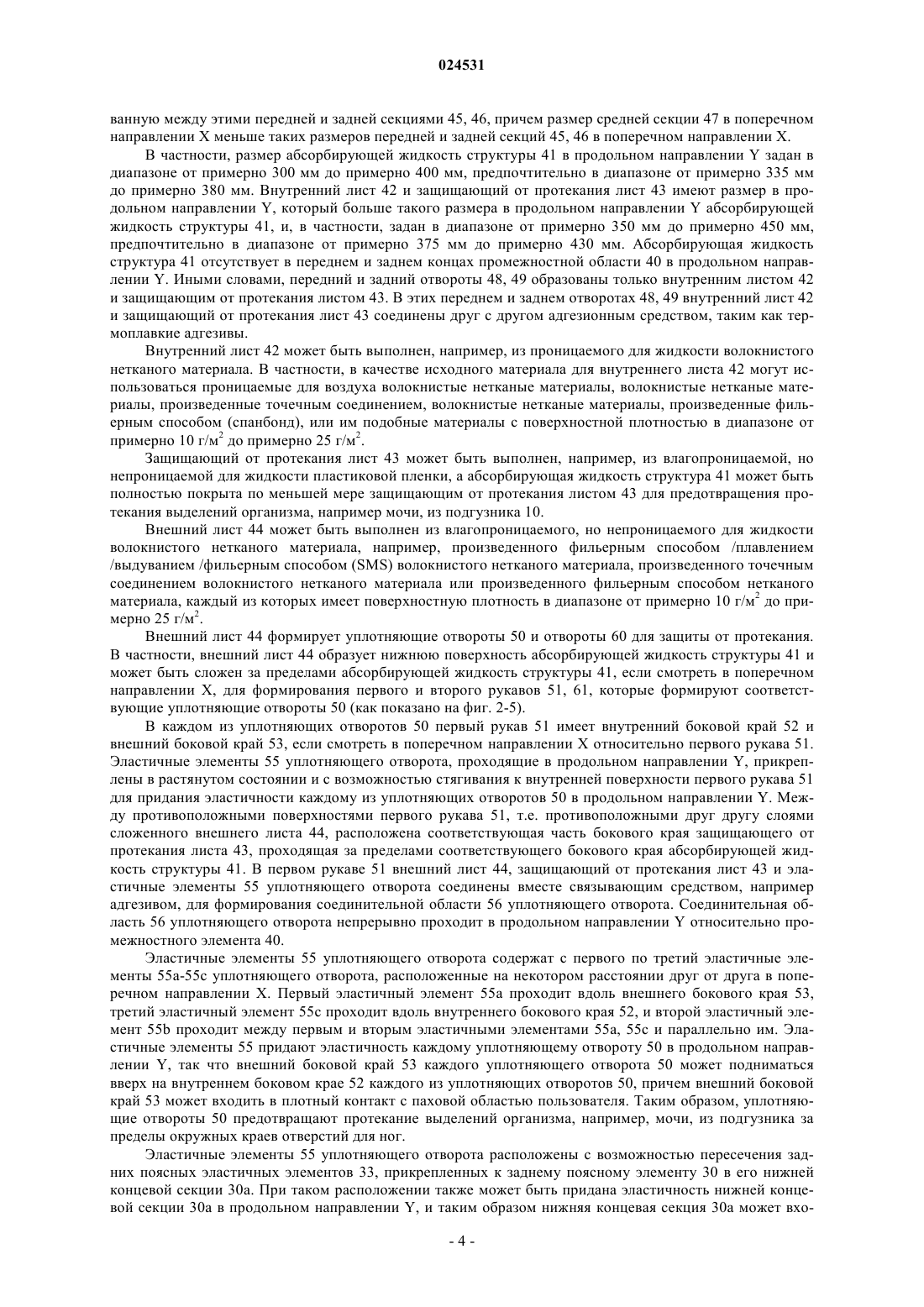

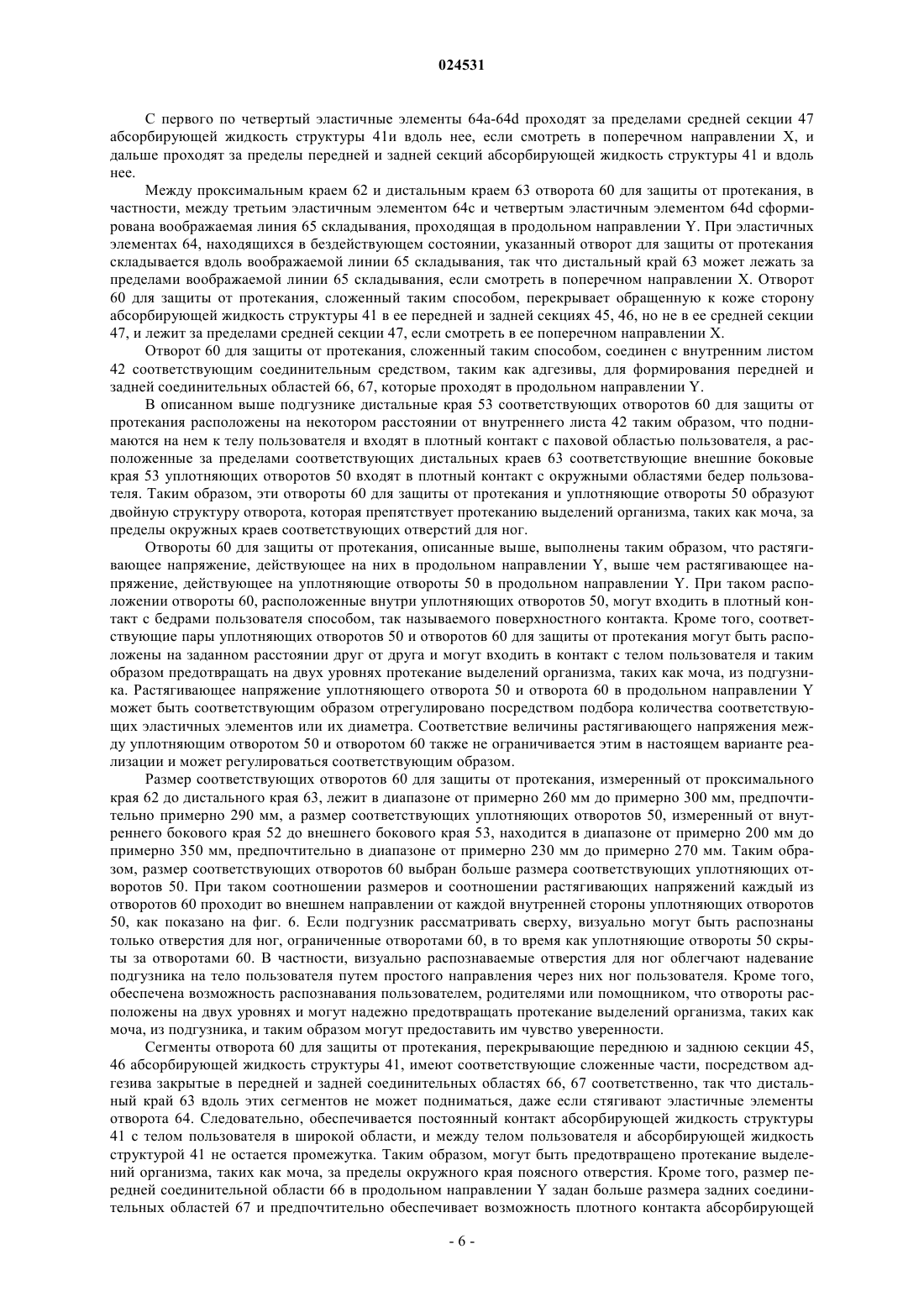

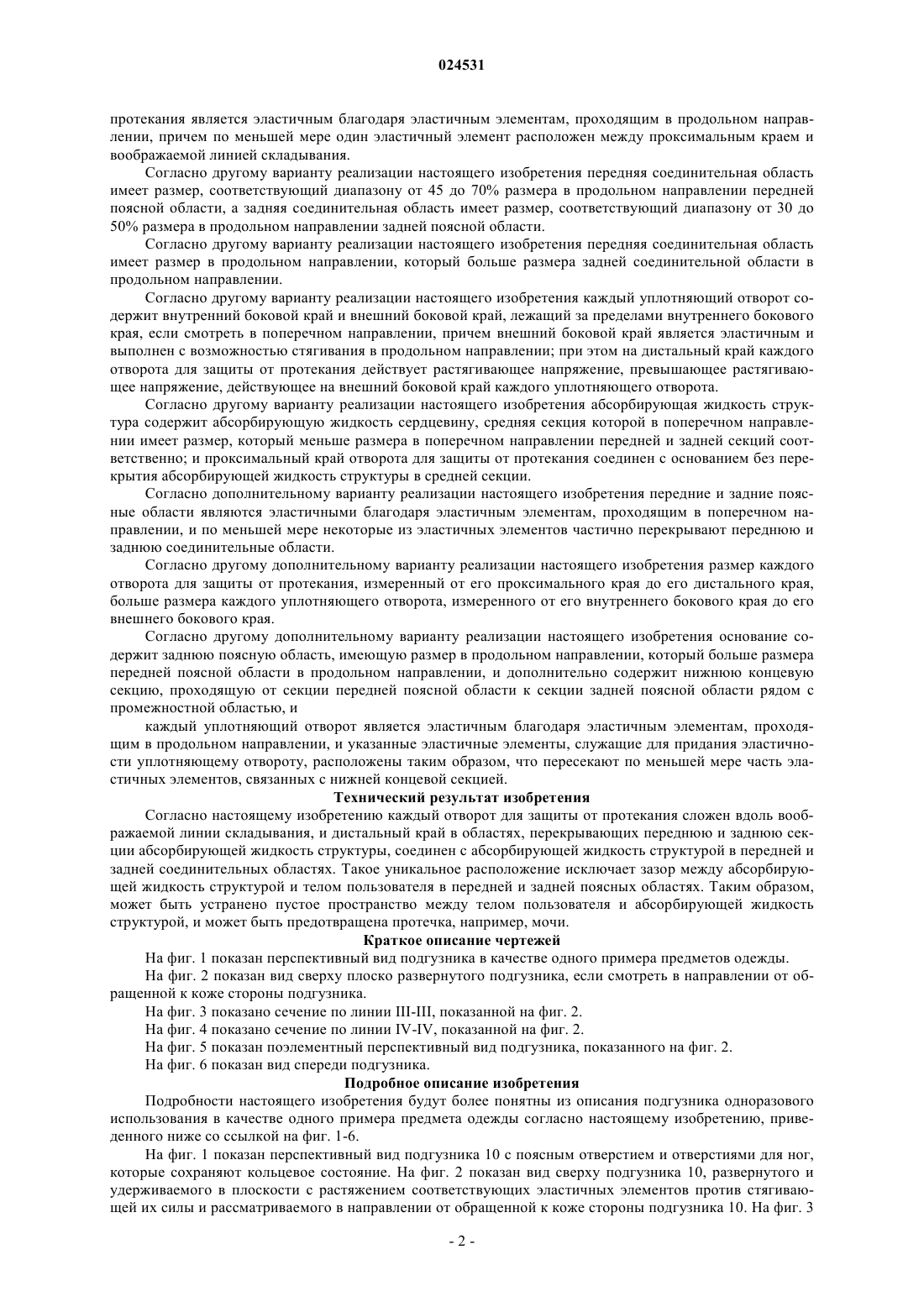

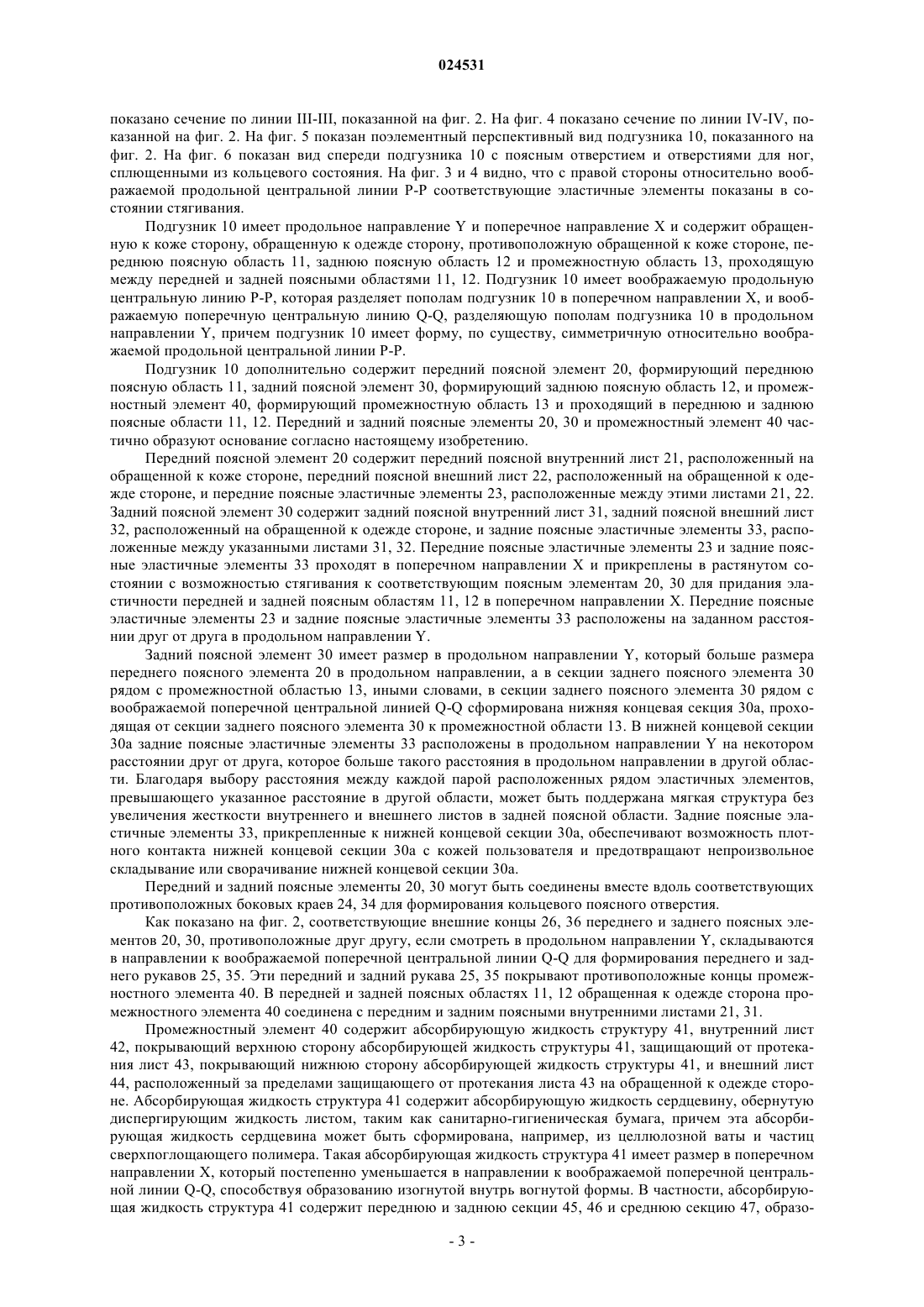

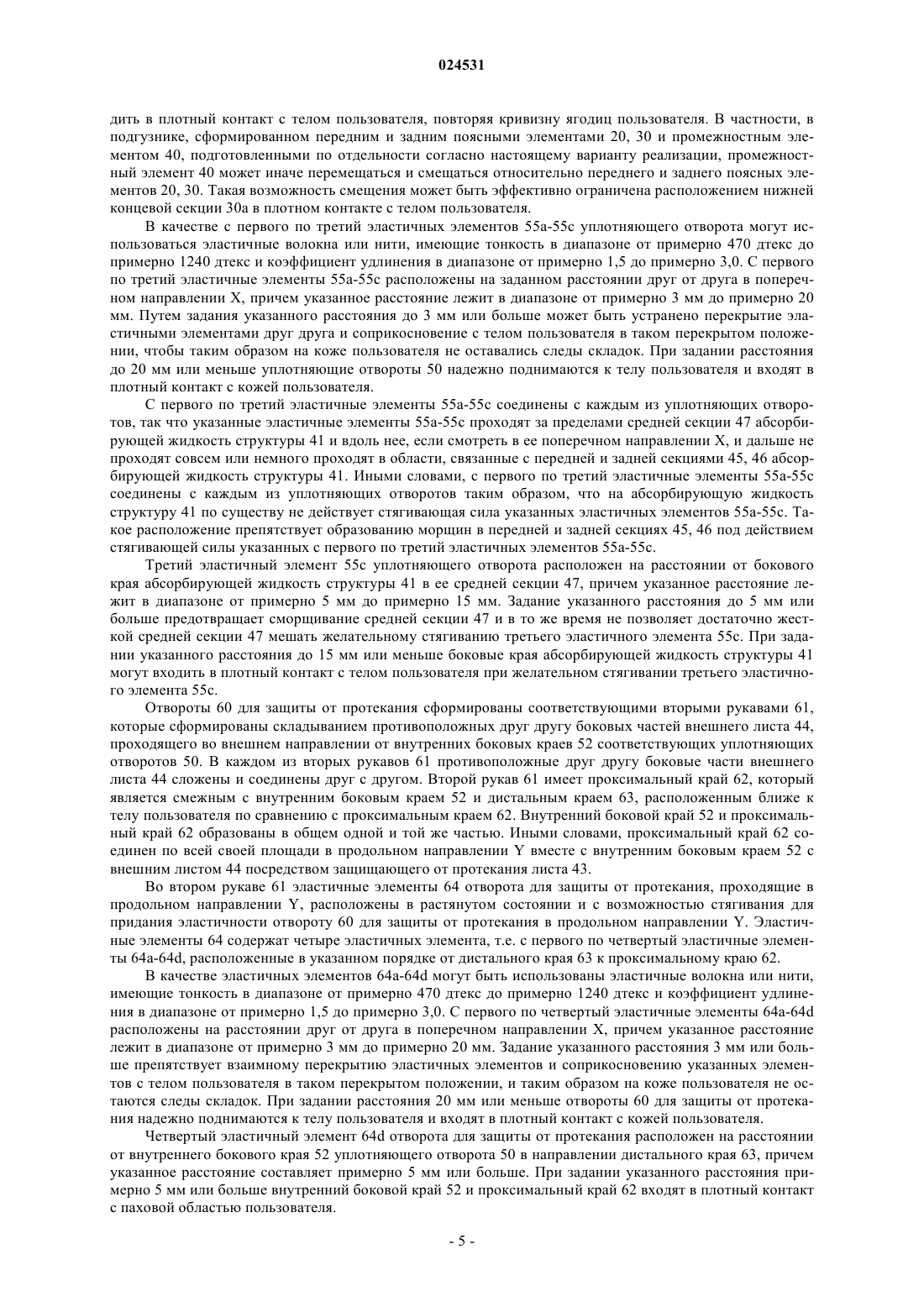

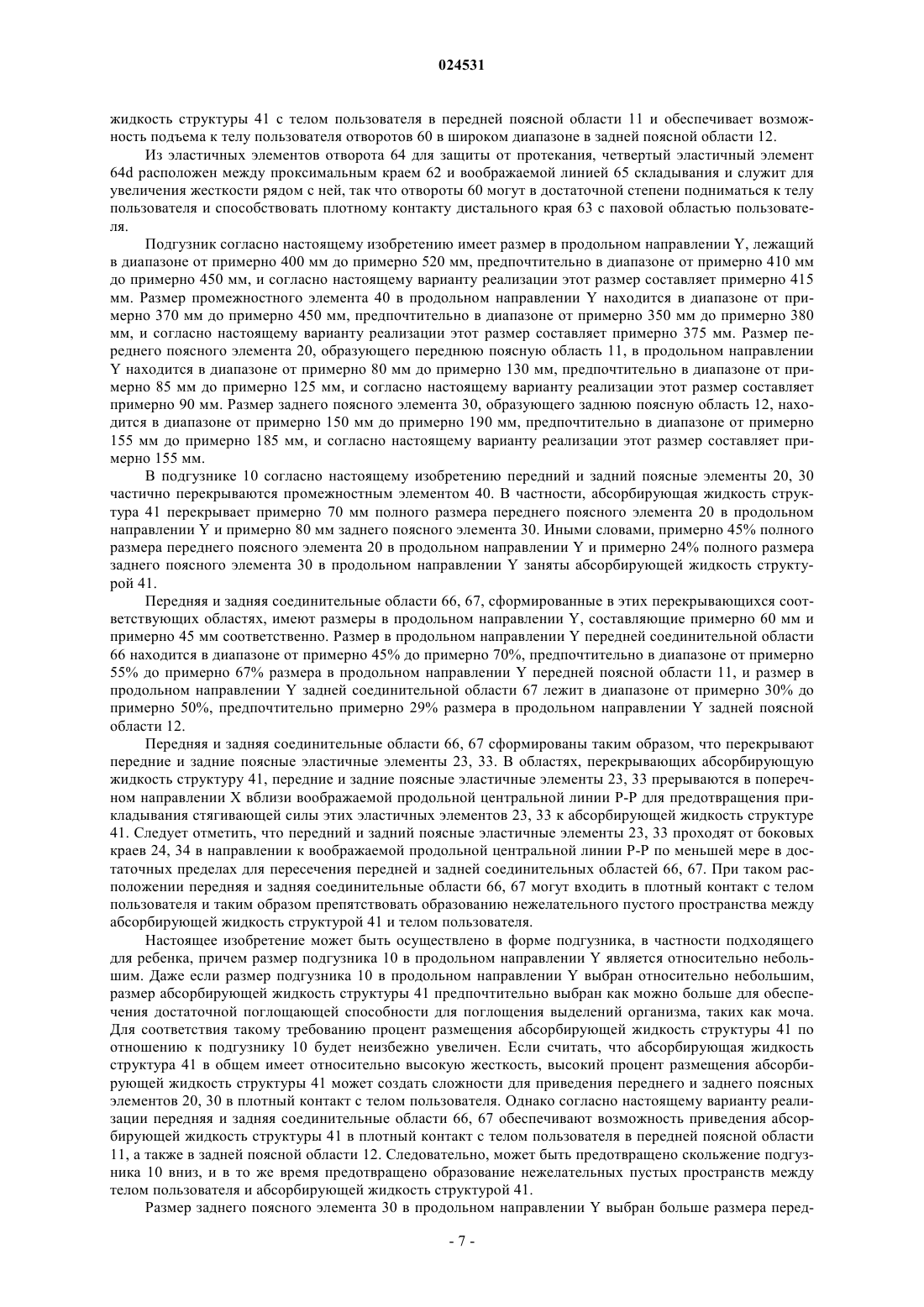

Предложен усовершенствованный предмет одежды, предотвращающий расположение на некотором расстоянии друг от друга абсорбирующей жидкость структуры, содержащей абсорбирующую сердцевину в передней и задней поясных областях, и тела пользователя и формирование между ними пустых пространств, которые могут вызывать протечку выделений организма, таких как моча. Подгузник 10 содержит передний поясной элемент 20, задний поясной элемент 30 и промежностный элемент 40. Абсорбирующая жидкость структура 41, прикрепленная к промежностному элементу 40, имеет свою внешнюю поверхность, покрытую внешним листом 44, выполненным с возможностью формирования уплотняющих отворотов 50 и отворотов 60 для защиты от протекания. Между проксимальным краем 62 и дистальным краем 63 каждого отворота 60 для защиты от протекания в продольном направлении Y проходит воображаемая линия 65 складывания, образованная таким образом, что отворот 60 для защиты от протекания может быть сложен вдоль воображаемой линии 65 складывания с эластичными элементами 64, связанными с отворотом для защиты от протекания без растяжения. Отворот 60 для защиты от протекания соединен в областях, перекрывающих переднюю и заднюю секции 45, 46 абсорбирующей жидкость структуры 41, с внутренним листом соединительным средством, таким как адгезив, для формирования передней и задней соединительных областей 66, 67, проходящих в продольном направлении Y. Область техники Изобретение относится к предметам одежды и в частности к предметам одежды, например подгузникам, одноразового использования, трусам для приучения к туалету или трусам для страдающих недержанием. Уровень техники Известные подгузники одноразового использования оснащены абсорбирующей жидкость структурой, выполненной с возможностью удерживания жидкости, и отворотами, выполненными с возможностью предотвращения протекания выделений организма, например мочи. Например, подгузник, раскрытый в PTL 1, содержит переднюю и заднюю поясничные области, промежностную область, проходящую между этими двумя поясничными областями, и абсорбирующую жидкость структуру, которая расположена на его обращенной к коже стороне, снабженную отворотами для защиты от протекания. Каждый из отворотов для защиты от протекания имеет свободный боковой край, лежащий внутри неподвижного бокового края и сложенный во внешнем направлении, если смотреть в поперечном направлении. Свободный боковой край прикреплен своими продольно противоположными друг другу концевыми частями к абсорбирующей жидкость структуре, так что отворот для защиты от протекания может быть удержан в сложенном состоянии. Свободный боковой край отворота для защиты от протекания оснащен эластичными элементами, так что промежуточная часть отворота, образованная между продольно противоположными друг другу концевыми частями, может быть расположена на некотором расстоянии от абсорбирующей жидкость структуры и поднятой к телу пользователя при стягивании эластичных элементов. Такие отвороты для защиты от протекания служат для предотвращения протекания выделений организма, например, мочи, из подгузника Патентная литература - [PTL 1] JP 2001-137282 А. Сущность изобретения Задача, решаемая изобретением Отвороты для защиты от протекания проходят поперек промежностной области в переднюю и заднюю поясные области, и их свободные боковые края прикреплены своими соответствующими продольно противоположными друг другу концевыми частями к абсорбирующей жидкость структуре. При таком расположении соответствующие промежуточные части, сформированные между соответствующими продольно противоположными друг другу концевыми частями, расположены на некотором расстоянии от абсорбирующей жидкость структуры и подняты к телу пользователя не только в промежностной области, но также и в передней и задней поясных областях. Это означает, что абсорбирующая жидкость структура расположена на некотором расстоянии от тела пользователя, и также в передней и задней поясных областях образовано пустое пространство. Следовательно, остается возможность перемещения выделений организма, например мочи, в такое пустое пространство и в конечном счете вытекания из подгузника. Задача настоящего изобретения состоит в усовершенствовании предмета одежды таким образом,чтобы предотвратить зазор между абсорбирующей жидкость структурой, содержащей абсорбирующую сердцевину в передней и задней поясных областях, и телом пользователя и формирование между ними пустого пространства, которое может вызвать протекание выделений организма. Решение задачи Согласно настоящему изобретению предложен предмет одежды, имеющий продольное направление и поперечное направление, содержащий: основание, содержащее обращенную к коже сторону, необращенную к коже сторону, противоположную обращенной к коже стороне, переднюю поясную область, заднюю поясную область и промежностную область, проходящую между передней и задней поясными областями; абсорбирующую жидкость структуру, проходящую поперек промежностной области в переднюю и заднюю поясные области; пару отворотов для защиты от протекания, лежащих на обращенной к коже стороне основания; и пару уплотняющих отворотов, лежащих за пределами абсорбирующей жидкость структуры, если смотреть в поперечном направлении. Настоящее изобретение отличается тем, что абсорбирующая жидкость структура содержит переднюю секцию, заднюю секцию, расположенную на некотором расстоянии от передней секции в продольном направлении, и среднюю секцию, проходящую между передней и задней секциями; и каждый отворот для защиты от протекания содержит проксимальный край, соединенный с основанием, дистальный край, эластичный в продольном направлении и выполненный с возможностью расположения на некотором расстоянии от основания в направлении к обращенной к коже стороне и воображаемой линии складывания, лежащей между проксимальным краем и дистальным краем и проходящей в продольном направлении, причем каждый отворот для защиты от протекания складывается вдоль воображаемой линии складывания, и дистальный край соединен в областях, перекрывающих переднюю и заднюю секции, с абсорбирующей жидкость структурой для формирования передней и задней соединительных областей, проходящих в продольном направлении. Согласно одному из вариантов реализации настоящего изобретения каждый отворот для защиты от протекания является эластичным благодаря эластичным элементам, проходящим в продольном направлении, причем по меньшей мере один эластичный элемент расположен между проксимальным краем и воображаемой линией складывания. Согласно другому варианту реализации настоящего изобретения передняя соединительная область имеет размер, соответствующий диапазону от 45 до 70% размера в продольном направлении передней поясной области, а задняя соединительная область имеет размер, соответствующий диапазону от 30 до 50% размера в продольном направлении задней поясной области. Согласно другому варианту реализации настоящего изобретения передняя соединительная область имеет размер в продольном направлении, который больше размера задней соединительной области в продольном направлении. Согласно другому варианту реализации настоящего изобретения каждый уплотняющий отворот содержит внутренний боковой край и внешний боковой край, лежащий за пределами внутреннего бокового края, если смотреть в поперечном направлении, причем внешний боковой край является эластичным и выполнен с возможностью стягивания в продольном направлении; при этом на дистальный край каждого отворота для защиты от протекания действует растягивающее напряжение, превышающее растягивающее напряжение, действующее на внешний боковой край каждого уплотняющего отворота. Согласно другому варианту реализации настоящего изобретения абсорбирующая жидкость структура содержит абсорбирующую жидкость сердцевину, средняя секция которой в поперечном направлении имеет размер, который меньше размера в поперечном направлении передней и задней секций соответственно; и проксимальный край отворота для защиты от протекания соединен с основанием без перекрытия абсорбирующей жидкость структуры в средней секции. Согласно дополнительному варианту реализации настоящего изобретения передние и задние поясные области являются эластичными благодаря эластичным элементам, проходящим в поперечном направлении, и по меньшей мере некоторые из эластичных элементов частично перекрывают переднюю и заднюю соединительные области. Согласно другому дополнительному варианту реализации настоящего изобретения размер каждого отворота для защиты от протекания, измеренный от его проксимального края до его дистального края,больше размера каждого уплотняющего отворота, измеренного от его внутреннего бокового края до его внешнего бокового края. Согласно другому дополнительному варианту реализации настоящего изобретения основание содержит заднюю поясную область, имеющую размер в продольном направлении, который больше размера передней поясной области в продольном направлении, и дополнительно содержит нижнюю концевую секцию, проходящую от секции передней поясной области к секции задней поясной области рядом с промежностной областью, и каждый уплотняющий отворот является эластичным благодаря эластичным элементам, проходящим в продольном направлении, и указанные эластичные элементы, служащие для придания эластичности уплотняющему отвороту, расположены таким образом, что пересекают по меньшей мере часть эластичных элементов, связанных с нижней концевой секцией. Технический результат изобретения Согласно настоящему изобретению каждый отворот для защиты от протекания сложен вдоль воображаемой линии складывания, и дистальный край в областях, перекрывающих переднюю и заднюю секции абсорбирующей жидкость структуры, соединен с абсорбирующей жидкость структурой в передней и задней соединительных областях. Такое уникальное расположение исключает зазор между абсорбирующей жидкость структурой и телом пользователя в передней и задней поясных областях. Таким образом,может быть устранено пустое пространство между телом пользователя и абсорбирующей жидкость структурой, и может быть предотвращена протечка, например, мочи. Краткое описание чертежей На фиг. 1 показан перспективный вид подгузника в качестве одного примера предметов одежды. На фиг. 2 показан вид сверху плоско развернутого подгузника, если смотреть в направлении от обращенной к коже стороны подгузника. На фиг. 3 показано сечение по линии III-III, показанной на фиг. 2. На фиг. 4 показано сечение по линии IV-IV, показанной на фиг. 2. На фиг. 5 показан поэлементный перспективный вид подгузника, показанного на фиг. 2. На фиг. 6 показан вид спереди подгузника. Подробное описание изобретения Подробности настоящего изобретения будут более понятны из описания подгузника одноразового использования в качестве одного примера предмета одежды согласно настоящему изобретению, приведенного ниже со ссылкой на фиг. 1-6. На фиг. 1 показан перспективный вид подгузника 10 с поясным отверстием и отверстиями для ног,которые сохраняют кольцевое состояние. На фиг. 2 показан вид сверху подгузника 10, развернутого и удерживаемого в плоскости с растяжением соответствующих эластичных элементов против стягивающей их силы и рассматриваемого в направлении от обращенной к коже стороны подгузника 10. На фиг. 3 показано сечение по линии III-III, показанной на фиг. 2. На фиг. 4 показано сечение по линии IV-IV, показанной на фиг. 2. На фиг. 5 показан поэлементный перспективный вид подгузника 10, показанного на фиг. 2. На фиг. 6 показан вид спереди подгузника 10 с поясным отверстием и отверстиями для ног,сплющенными из кольцевого состояния. На фиг. 3 и 4 видно, что с правой стороны относительно воображаемой продольной центральной линии Р-Р соответствующие эластичные элементы показаны в состоянии стягивания. Подгузник 10 имеет продольное направление Y и поперечное направление X и содержит обращенную к коже сторону, обращенную к одежде сторону, противоположную обращенной к коже стороне, переднюю поясную область 11, заднюю поясную область 12 и промежностную область 13, проходящую между передней и задней поясными областями 11, 12. Подгузник 10 имеет воображаемую продольную центральную линию Р-Р, которая разделяет пополам подгузник 10 в поперечном направлении X, и воображаемую поперечную центральную линию Q-Q, разделяющую пополам подгузника 10 в продольном направлении Y, причем подгузник 10 имеет форму, по существу, симметричную относительно воображаемой продольной центральной линии Р-Р. Подгузник 10 дополнительно содержит передний поясной элемент 20, формирующий переднюю поясную область 11, задний поясной элемент 30, формирующий заднюю поясную область 12, и промежностный элемент 40, формирующий промежностную область 13 и проходящий в переднюю и заднюю поясные области 11, 12. Передний и задний поясные элементы 20, 30 и промежностный элемент 40 частично образуют основание согласно настоящему изобретению. Передний поясной элемент 20 содержит передний поясной внутренний лист 21, расположенный на обращенной к коже стороне, передний поясной внешний лист 22, расположенный на обращенной к одежде стороне, и передние поясные эластичные элементы 23, расположенные между этими листами 21, 22. Задний поясной элемент 30 содержит задний поясной внутренний лист 31, задний поясной внешний лист 32, расположенный на обращенной к одежде стороне, и задние поясные эластичные элементы 33, расположенные между указанными листами 31, 32. Передние поясные эластичные элементы 23 и задние поясные эластичные элементы 33 проходят в поперечном направлении X и прикреплены в растянутом состоянии с возможностью стягивания к соответствующим поясным элементам 20, 30 для придания эластичности передней и задней поясным областям 11, 12 в поперечном направлении X. Передние поясные эластичные элементы 23 и задние поясные эластичные элементы 33 расположены на заданном расстоянии друг от друга в продольном направлении Y. Задний поясной элемент 30 имеет размер в продольном направлении Y, который больше размера переднего поясного элемента 20 в продольном направлении, а в секции заднего поясного элемента 30 рядом с промежностной областью 13, иными словами, в секции заднего поясного элемента 30 рядом с воображаемой поперечной центральной линией Q-Q сформирована нижняя концевая секция 30 а, проходящая от секции заднего поясного элемента 30 к промежностной области 13. В нижней концевой секции 30 а задние поясные эластичные элементы 33 расположены в продольном направлении Y на некотором расстоянии друг от друга, которое больше такого расстояния в продольном направлении в другой области. Благодаря выбору расстояния между каждой парой расположенных рядом эластичных элементов,превышающего указанное расстояние в другой области, может быть поддержана мягкая структура без увеличения жесткости внутреннего и внешнего листов в задней поясной области. Задние поясные эластичные элементы 33, прикрепленные к нижней концевой секции 30 а, обеспечивают возможность плотного контакта нижней концевой секции 30 а с кожей пользователя и предотвращают непроизвольное складывание или сворачивание нижней концевой секции 30 а. Передний и задний поясные элементы 20, 30 могут быть соединены вместе вдоль соответствующих противоположных боковых краев 24, 34 для формирования кольцевого поясного отверстия. Как показано на фиг. 2, соответствующие внешние концы 26, 36 переднего и заднего поясных элементов 20, 30, противоположные друг другу, если смотреть в продольном направлении Y, складываются в направлении к воображаемой поперечной центральной линии Q-Q для формирования переднего и заднего рукавов 25, 35. Эти передний и задний рукава 25, 35 покрывают противоположные концы промежностного элемента 40. В передней и задней поясных областях 11, 12 обращенная к одежде сторона промежностного элемента 40 соединена с передним и задним поясными внутренними листами 21, 31. Промежностный элемент 40 содержит абсорбирующую жидкость структуру 41, внутренний лист 42, покрывающий верхнюю сторону абсорбирующей жидкость структуры 41, защищающий от протекания лист 43, покрывающий нижнюю сторону абсорбирующей жидкость структуры 41, и внешний лист 44, расположенный за пределами защищающего от протекания листа 43 на обращенной к одежде стороне. Абсорбирующая жидкость структура 41 содержит абсорбирующую жидкость сердцевину, обернутую диспергирующим жидкость листом, таким как санитарно-гигиеническая бумага, причем эта абсорбирующая жидкость сердцевина может быть сформирована, например, из целлюлозной ваты и частиц сверхпоглощающего полимера. Такая абсорбирующая жидкость структура 41 имеет размер в поперечном направлении X, который постепенно уменьшается в направлении к воображаемой поперечной центральной линии Q-Q, способствуя образованию изогнутой внутрь вогнутой формы. В частности, абсорбирующая жидкость структура 41 содержит переднюю и заднюю секции 45, 46 и среднюю секцию 47, образо-3 024531 ванную между этими передней и задней секциями 45, 46, причем размер средней секции 47 в поперечном направлении X меньше таких размеров передней и задней секций 45, 46 в поперечном направлении X. В частности, размер абсорбирующей жидкость структуры 41 в продольном направлении Y задан в диапазоне от примерно 300 мм до примерно 400 мм, предпочтительно в диапазоне от примерно 335 мм до примерно 380 мм. Внутренний лист 42 и защищающий от протекания лист 43 имеют размер в продольном направлении Y, который больше такого размера в продольном направлении Y абсорбирующей жидкость структуры 41, и, в частности, задан в диапазоне от примерно 350 мм до примерно 450 мм,предпочтительно в диапазоне от примерно 375 мм до примерно 430 мм. Абсорбирующая жидкость структура 41 отсутствует в переднем и заднем концах промежностной области 40 в продольном направлении Y. Иными словами, передний и задний отвороты 48, 49 образованы только внутренним листом 42 и защищающим от протекания листом 43. В этих переднем и заднем отворотах 48, 49 внутренний лист 42 и защищающий от протекания лист 43 соединены друг с другом адгезионным средством, таким как термоплавкие адгезивы. Внутренний лист 42 может быть выполнен, например, из проницаемого для жидкости волокнистого нетканого материала. В частности, в качестве исходного материала для внутреннего листа 42 могут использоваться проницаемые для воздуха волокнистые нетканые материалы, волокнистые нетканые материалы, произведенные точечным соединением, волокнистые нетканые материалы, произведенные фильерным способом (спанбонд), или им подобные материалы с поверхностной плотностью в диапазоне от примерно 10 г/м 2 до примерно 25 г/м 2. Защищающий от протекания лист 43 может быть выполнен, например, из влагопроницаемой, но непроницаемой для жидкости пластиковой пленки, а абсорбирующая жидкость структура 41 может быть полностью покрыта по меньшей мере защищающим от протекания листом 43 для предотвращения протекания выделений организма, например мочи, из подгузника 10. Внешний лист 44 может быть выполнен из влагопроницаемого, но непроницаемого для жидкости волокнистого нетканого материала, например, произведенного фильерным способом /плавлением/выдуванием /фильерным способом (SMS) волокнистого нетканого материала, произведенного точечным соединением волокнистого нетканого материала или произведенного фильерным способом нетканого материала, каждый из которых имеет поверхностную плотность в диапазоне от примерно 10 г/м 2 до примерно 25 г/м 2. Внешний лист 44 формирует уплотняющие отвороты 50 и отвороты 60 для защиты от протекания. В частности, внешний лист 44 образует нижнюю поверхность абсорбирующей жидкость структуры 41 и может быть сложен за пределами абсорбирующей жидкость структуры 41, если смотреть в поперечном направлении X, для формирования первого и второго рукавов 51, 61, которые формируют соответствующие уплотняющие отвороты 50 (как показано на фиг. 2-5). В каждом из уплотняющих отворотов 50 первый рукав 51 имеет внутренний боковой край 52 и внешний боковой край 53, если смотреть в поперечном направлении X относительно первого рукава 51. Эластичные элементы 55 уплотняющего отворота, проходящие в продольном направлении Y, прикреплены в растянутом состоянии и с возможностью стягивания к внутренней поверхности первого рукава 51 для придания эластичности каждому из уплотняющих отворотов 50 в продольном направлении Y. Между противоположными поверхностями первого рукава 51, т.е. противоположными друг другу слоями сложенного внешнего листа 44, расположена соответствующая часть бокового края защищающего от протекания листа 43, проходящая за пределами соответствующего бокового края абсорбирующей жидкость структуры 41. В первом рукаве 51 внешний лист 44, защищающий от протекания лист 43 и эластичные элементы 55 уплотняющего отворота соединены вместе связывающим средством, например адгезивом, для формирования соединительной области 56 уплотняющего отворота. Соединительная область 56 уплотняющего отворота непрерывно проходит в продольном направлении Y относительно промежностного элемента 40. Эластичные элементы 55 уплотняющего отворота содержат с первого по третий эластичные элементы 55 а-55 с уплотняющего отворота, расположенные на некотором расстоянии друг от друга в поперечном направлении X. Первый эластичный элемент 55 а проходит вдоль внешнего бокового края 53,третий эластичный элемент 55 с проходит вдоль внутреннего бокового края 52, и второй эластичный элемент 55b проходит между первым и вторым эластичными элементами 55 а, 55 с и параллельно им. Эластичные элементы 55 придают эластичность каждому уплотняющему отвороту 50 в продольном направлении Y, так что внешний боковой край 53 каждого уплотняющего отворота 50 может подниматься вверх на внутреннем боковом крае 52 каждого из уплотняющих отворотов 50, причем внешний боковой край 53 может входить в плотный контакт с паховой областью пользователя. Таким образом, уплотняющие отвороты 50 предотвращают протекание выделений организма, например, мочи, из подгузника за пределы окружных краев отверстий для ног. Эластичные элементы 55 уплотняющего отворота расположены с возможностью пересечения задних поясных эластичных элементов 33, прикрепленных к заднему поясному элементу 30 в его нижней концевой секции 30 а. При таком расположении также может быть придана эластичность нижней концевой секции 30 а в продольном направлении Y, и таким образом нижняя концевая секция 30 а может вхо-4 024531 дить в плотный контакт с телом пользователя, повторяя кривизну ягодиц пользователя. В частности, в подгузнике, сформированном передним и задним поясными элементами 20, 30 и промежностным элементом 40, подготовленными по отдельности согласно настоящему варианту реализации, промежностный элемент 40 может иначе перемещаться и смещаться относительно переднего и заднего поясных элементов 20, 30. Такая возможность смещения может быть эффективно ограничена расположением нижней концевой секции 30 а в плотном контакте с телом пользователя. В качестве с первого по третий эластичных элементов 55 а-55 с уплотняющего отворота могут использоваться эластичные волокна или нити, имеющие тонкость в диапазоне от примерно 470 дтекс до примерно 1240 дтекс и коэффициент удлинения в диапазоне от примерно 1,5 до примерно 3,0. С первого по третий эластичные элементы 55 а-55 с расположены на заданном расстоянии друг от друга в поперечном направлении X, причем указанное расстояние лежит в диапазоне от примерно 3 мм до примерно 20 мм. Путем задания указанного расстояния до 3 мм или больше может быть устранено перекрытие эластичными элементами друг друга и соприкосновение с телом пользователя в таком перекрытом положении, чтобы таким образом на коже пользователя не оставались следы складок. При задании расстояния до 20 мм или меньше уплотняющие отвороты 50 надежно поднимаются к телу пользователя и входят в плотный контакт с кожей пользователя. С первого по третий эластичные элементы 55 а-55 с соединены с каждым из уплотняющих отворотов, так что указанные эластичные элементы 55 а-55 с проходят за пределами средней секции 47 абсорбирующей жидкость структуры 41 и вдоль нее, если смотреть в ее поперечном направлении X, и дальше не проходят совсем или немного проходят в области, связанные с передней и задней секциями 45, 46 абсорбирующей жидкость структуры 41. Иными словами, с первого по третий эластичные элементы 55 а-55 с соединены с каждым из уплотняющих отворотов таким образом, что на абсорбирующую жидкость структуру 41 по существу не действует стягивающая сила указанных эластичных элементов 55 а-55 с. Такое расположение препятствует образованию морщин в передней и задней секциях 45, 46 под действием стягивающей силы указанных с первого по третий эластичных элементов 55 а-55 с. Третий эластичный элемент 55 с уплотняющего отворота расположен на расстоянии от бокового края абсорбирующей жидкость структуры 41 в ее средней секции 47, причем указанное расстояние лежит в диапазоне от примерно 5 мм до примерно 15 мм. Задание указанного расстояния до 5 мм или больше предотвращает сморщивание средней секции 47 и в то же время не позволяет достаточно жесткой средней секции 47 мешать желательному стягиванию третьего эластичного элемента 55 с. При задании указанного расстояния до 15 мм или меньше боковые края абсорбирующей жидкость структуры 41 могут входить в плотный контакт с телом пользователя при желательном стягивании третьего эластичного элемента 55 с. Отвороты 60 для защиты от протекания сформированы соответствующими вторыми рукавами 61,которые сформированы складыванием противоположных друг другу боковых частей внешнего листа 44,проходящего во внешнем направлении от внутренних боковых краев 52 соответствующих уплотняющих отворотов 50. В каждом из вторых рукавов 61 противоположные друг другу боковые части внешнего листа 44 сложены и соединены друг с другом. Второй рукав 61 имеет проксимальный край 62, который является смежным с внутренним боковым краем 52 и дистальным краем 63, расположенным ближе к телу пользователя по сравнению с проксимальным краем 62. Внутренний боковой край 52 и проксимальный край 62 образованы в общем одной и той же частью. Иными словами, проксимальный край 62 соединен по всей своей площади в продольном направлении Y вместе с внутренним боковым краем 52 с внешним листом 44 посредством защищающего от протекания листа 43. Во втором рукаве 61 эластичные элементы 64 отворота для защиты от протекания, проходящие в продольном направлении Y, расположены в растянутом состоянии и с возможностью стягивания для придания эластичности отвороту 60 для защиты от протекания в продольном направлении Y. Эластичные элементы 64 содержат четыре эластичных элемента, т.е. с первого по четвертый эластичные элементы 64a-64d, расположенные в указанном порядке от дистального края 63 к проксимальному краю 62. В качестве эластичных элементов 64a-64d могут быть использованы эластичные волокна или нити,имеющие тонкость в диапазоне от примерно 470 дтекс до примерно 1240 дтекс и коэффициент удлинения в диапазоне от примерно 1,5 до примерно 3,0. С первого по четвертый эластичные элементы 64a-64d расположены на расстоянии друг от друга в поперечном направлении X, причем указанное расстояние лежит в диапазоне от примерно 3 мм до примерно 20 мм. Задание указанного расстояния 3 мм или больше препятствует взаимному перекрытию эластичных элементов и соприкосновению указанных элементов с телом пользователя в таком перекрытом положении, и таким образом на коже пользователя не остаются следы складок. При задании расстояния 20 мм или меньше отвороты 60 для защиты от протекания надежно поднимаются к телу пользователя и входят в плотный контакт с кожей пользователя. Четвертый эластичный элемент 64d отворота для защиты от протекания расположен на расстоянии от внутреннего бокового края 52 уплотняющего отворота 50 в направлении дистального края 63, причем указанное расстояние составляет примерно 5 мм или больше. При задании указанного расстояния примерно 5 мм или больше внутренний боковой край 52 и проксимальный край 62 входят в плотный контакт с паховой областью пользователя. С первого по четвертый эластичные элементы 64a-64d проходят за пределами средней секции 47 абсорбирующей жидкость структуры 41 и вдоль нее, если смотреть в поперечном направлении X, и дальше проходят за пределы передней и задней секций абсорбирующей жидкость структуры 41 и вдоль нее. Между проксимальным краем 62 и дистальным краем 63 отворота 60 для защиты от протекания, в частности, между третьим эластичным элементом 64 с и четвертым эластичным элементом 64d сформирована воображаемая линия 65 складывания, проходящая в продольном направлении Y. При эластичных элементах 64, находящихся в бездействующем состоянии, указанный отворот для защиты от протекания складывается вдоль воображаемой линии 65 складывания, так что дистальный край 63 может лежать за пределами воображаемой линии 65 складывания, если смотреть в поперечном направлении X. Отворот 60 для защиты от протекания, сложенный таким способом, перекрывает обращенную к коже сторону абсорбирующей жидкость структуры 41 в ее передней и задней секциях 45, 46, но не в ее средней секции 47, и лежит за пределами средней секции 47, если смотреть в ее поперечном направлении X. Отворот 60 для защиты от протекания, сложенный таким способом, соединен с внутренним листом 42 соответствующим соединительным средством, таким как адгезивы, для формирования передней и задней соединительных областей 66, 67, которые проходят в продольном направлении Y. В описанном выше подгузнике дистальные края 53 соответствующих отворотов 60 для защиты от протекания расположены на некотором расстоянии от внутреннего листа 42 таким образом, что поднимаются на нем к телу пользователя и входят в плотный контакт с паховой областью пользователя, а расположенные за пределами соответствующих дистальных краев 63 соответствующие внешние боковые края 53 уплотняющих отворотов 50 входят в плотный контакт с окружными областями бедер пользователя. Таким образом, эти отвороты 60 для защиты от протекания и уплотняющие отвороты 50 образуют двойную структуру отворота, которая препятствует протеканию выделений организма, таких как моча, за пределы окружных краев соответствующих отверстий для ног. Отвороты 60 для защиты от протекания, описанные выше, выполнены таким образом, что растягивающее напряжение, действующее на них в продольном направлении Y, выше чем растягивающее напряжение, действующее на уплотняющие отвороты 50 в продольном направлении Y. При таком расположении отвороты 60, расположенные внутри уплотняющих отворотов 50, могут входить в плотный контакт с бедрами пользователя способом, так называемого поверхностного контакта. Кроме того, соответствующие пары уплотняющих отворотов 50 и отворотов 60 для защиты от протекания могут быть расположены на заданном расстоянии друг от друга и могут входить в контакт с телом пользователя и таким образом предотвращать на двух уровнях протекание выделений организма, таких как моча, из подгузника. Растягивающее напряжение уплотняющего отворота 50 и отворота 60 в продольном направлении Y может быть соответствующим образом отрегулировано посредством подбора количества соответствующих эластичных элементов или их диаметра. Соответствие величины растягивающего напряжения между уплотняющим отворотом 50 и отворотом 60 также не ограничивается этим в настоящем варианте реализации и может регулироваться соответствующим образом. Размер соответствующих отворотов 60 для защиты от протекания, измеренный от проксимального края 62 до дистального края 63, лежит в диапазоне от примерно 260 мм до примерно 300 мм, предпочтительно примерно 290 мм, а размер соответствующих уплотняющих отворотов 50, измеренный от внутреннего бокового края 52 до внешнего бокового края 53, находится в диапазоне от примерно 200 мм до примерно 350 мм, предпочтительно в диапазоне от примерно 230 мм до примерно 270 мм. Таким образом, размер соответствующих отворотов 60 выбран больше размера соответствующих уплотняющих отворотов 50. При таком соотношении размеров и соотношении растягивающих напряжений каждый из отворотов 60 проходит во внешнем направлении от каждой внутренней стороны уплотняющих отворотов 50, как показано на фиг. 6. Если подгузник рассматривать сверху, визуально могут быть распознаны только отверстия для ног, ограниченные отворотами 60, в то время как уплотняющие отвороты 50 скрыты за отворотами 60. В частности, визуально распознаваемые отверстия для ног облегчают надевание подгузника на тело пользователя путем простого направления через них ног пользователя. Кроме того,обеспечена возможность распознавания пользователем, родителями или помощником, что отвороты расположены на двух уровнях и могут надежно предотвращать протекание выделений организма, таких как моча, из подгузника, и таким образом могут предоставить им чувство уверенности. Сегменты отворота 60 для защиты от протекания, перекрывающие переднюю и заднюю секции 45,46 абсорбирующей жидкость структуры 41, имеют соответствующие сложенные части, посредством адгезива закрытые в передней и задней соединительных областях 66, 67 соответственно, так что дистальный край 63 вдоль этих сегментов не может подниматься, даже если стягивают эластичные элементы отворота 64. Следовательно, обеспечивается постоянный контакт абсорбирующей жидкость структуры 41 с телом пользователя в широкой области, и между телом пользователя и абсорбирующей жидкость структурой 41 не остается промежутка. Таким образом, могут быть предотвращено протекание выделений организма, таких как моча, за пределы окружного края поясного отверстия. Кроме того, размер передней соединительной области 66 в продольном направлении Y задан больше размера задних соединительных областей 67 и предпочтительно обеспечивает возможность плотного контакта абсорбирующей жидкость структуры 41 с телом пользователя в передней поясной области 11 и обеспечивает возможность подъема к телу пользователя отворотов 60 в широком диапазоне в задней поясной области 12. Из эластичных элементов отворота 64 для защиты от протекания, четвертый эластичный элемент 64d расположен между проксимальным краем 62 и воображаемой линией 65 складывания и служит для увеличения жесткости рядом с ней, так что отвороты 60 могут в достаточной степени подниматься к телу пользователя и способствовать плотному контакту дистального края 63 с паховой областью пользователя. Подгузник согласно настоящему изобретению имеет размер в продольном направлении Y, лежащий в диапазоне от примерно 400 мм до примерно 520 мм, предпочтительно в диапазоне от примерно 410 мм до примерно 450 мм, и согласно настоящему варианту реализации этот размер составляет примерно 415 мм. Размер промежностного элемента 40 в продольном направлении Y находится в диапазоне от примерно 370 мм до примерно 450 мм, предпочтительно в диапазоне от примерно 350 мм до примерно 380 мм, и согласно настоящему варианту реализации этот размер составляет примерно 375 мм. Размер переднего поясного элемента 20, образующего переднюю поясную область 11, в продольном направленииY находится в диапазоне от примерно 80 мм до примерно 130 мм, предпочтительно в диапазоне от примерно 85 мм до примерно 125 мм, и согласно настоящему варианту реализации этот размер составляет примерно 90 мм. Размер заднего поясного элемента 30, образующего заднюю поясную область 12, находится в диапазоне от примерно 150 мм до примерно 190 мм, предпочтительно в диапазоне от примерно 155 мм до примерно 185 мм, и согласно настоящему варианту реализации этот размер составляет примерно 155 мм. В подгузнике 10 согласно настоящему изобретению передний и задний поясные элементы 20, 30 частично перекрываются промежностным элементом 40. В частности, абсорбирующая жидкость структура 41 перекрывает примерно 70 мм полного размера переднего поясного элемента 20 в продольном направлении Y и примерно 80 мм заднего поясного элемента 30. Иными словами, примерно 45% полного размера переднего поясного элемента 20 в продольном направлении Y и примерно 24% полного размера заднего поясного элемента 30 в продольном направлении Y заняты абсорбирующей жидкость структурой 41. Передняя и задняя соединительные области 66, 67, сформированные в этих перекрывающихся соответствующих областях, имеют размеры в продольном направлении Y, составляющие примерно 60 мм и примерно 45 мм соответственно. Размер в продольном направлении Y передней соединительной области 66 находится в диапазоне от примерно 45% до примерно 70%, предпочтительно в диапазоне от примерно 55% до примерно 67% размера в продольном направлении Y передней поясной области 11, и размер в продольном направлении Y задней соединительной области 67 лежит в диапазоне от примерно 30% до примерно 50%, предпочтительно примерно 29% размера в продольном направлении Y задней поясной области 12. Передняя и задняя соединительные области 66, 67 сформированы таким образом, что перекрывают передние и задние поясные эластичные элементы 23, 33. В областях, перекрывающих абсорбирующую жидкость структуру 41, передние и задние поясные эластичные элементы 23, 33 прерываются в поперечном направлении X вблизи воображаемой продольной центральной линии Р-Р для предотвращения прикладывания стягивающей силы этих эластичных элементов 23, 33 к абсорбирующей жидкость структуре 41. Следует отметить, что передний и задний поясные эластичные элементы 23, 33 проходят от боковых краев 24, 34 в направлении к воображаемой продольной центральной линии Р-Р по меньшей мере в достаточных пределах для пересечения передней и задней соединительных областей 66, 67. При таком расположении передняя и задняя соединительные области 66, 67 могут входить в плотный контакт с телом пользователя и таким образом препятствовать образованию нежелательного пустого пространства между абсорбирующей жидкость структурой 41 и телом пользователя. Настоящее изобретение может быть осуществлено в форме подгузника, в частности подходящего для ребенка, причем размер подгузника 10 в продольном направлении Y является относительно небольшим. Даже если размер подгузника 10 в продольном направлении Y выбран относительно небольшим,размер абсорбирующей жидкость структуры 41 предпочтительно выбран как можно больше для обеспечения достаточной поглощающей способности для поглощения выделений организма, таких как моча. Для соответствия такому требованию процент размещения абсорбирующей жидкость структуры 41 по отношению к подгузнику 10 будет неизбежно увеличен. Если считать, что абсорбирующая жидкость структура 41 в общем имеет относительно высокую жесткость, высокий процент размещения абсорбирующей жидкость структуры 41 может создать сложности для приведения переднего и заднего поясных элементов 20, 30 в плотный контакт с телом пользователя. Однако согласно настоящему варианту реализации передняя и задняя соединительные области 66, 67 обеспечивают возможность приведения абсорбирующей жидкость структуры 41 в плотный контакт с телом пользователя в передней поясной области 11, а также в задней поясной области 12. Следовательно, может быть предотвращено скольжение подгузника 10 вниз, и в то же время предотвращено образование нежелательных пустых пространств между телом пользователя и абсорбирующей жидкость структурой 41. Размер заднего поясного элемента 30 в продольном направлении Y выбран больше размера перед-7 024531 него поясного элемента 20. В таком подгузнике 10 нижняя концевая секция 30 а заднего поясного элемента 30 проходит в направлении к промежностной области 13 для закрывания ягодиц пользователя. Такой задний поясной элемент 30 предпочтительно проходит так, что обеспечивает покрытие отверстий для ног в продольном направлении Y. В частности, нижняя концевая секция 30 а заднего поясного элемента 30 предпочтительно проходит от окружного края поясного отверстия от дистальных краев 63 соответствующих отворотов 60 в направлении к промежностной области 13. Таким образом, нижняя концевая секция 30 а в достаточной мере закрывает ягодицы пользователя для удерживания выделений организма, даже если жидкость пропущены за пределы окружных краев соответствующих отверстий для ног. Таким образом, может быть устранена возможность загрязнения пользователя и одежды пользователя выделениями организма. В частности, если использованный подгузник 10 снимают с ребенка, находящегося в постели, протекание выделений его организма за пределы окружных краев отверстий для ног, которые в противном случае могут часто происходить, может быть надежно предотвращено. За пределами промежностного элемента 40, если смотреть в продольном направлении Y, сформированы передняя поясная внешняя эластичная секция 27 и задняя поясная внешняя эластичная секция 37,которые являются эластичными благодаря передним поясным эластичным элементам 23 и задним поясным эластичным элементам 33, а внутри указанных передней и задней поясных внешних эластичных секций 27, 37, если смотреть в продольном направлении, сформированы передняя и задняя поясные внутренние эластичные секции 28, 38 соответственно. Передняя поясная внешняя эластичная секция 27 содержит в качестве своей части передний отворот 48, а задняя поясная внешняя эластичная секция 37 расположена за пределами заднего отворота 49. На переднюю и заднюю внешние эластичные секции 27,37 действует растягивающее напряжение, которое задано меньше растягивающего напряжения, действующего на переднюю и заднюю внутренние эластичные секции 28, 38, так что абсорбирующая жидкость структура 41, прикрепленная к элементу 40 промежности, может быть приведена в плотный контакт с телом пользователя, и таким образом может быть предотвращено соскальзывание вниз подгузника. Не смотря на то, что согласно показанному варианту реализации для придания эластичности переднему и заднему поясным элементам 20, 30 в поперечном направлении X используются эластичные нити,средства для придания эластичности элементам 20, 30 не ограничиваются этими эластичными нитями, и другие различные эластичные элементы, такие как эластичные листы или эластичные ленты, также могут использоваться для этой цели. В качестве эластичных элементов 55 уплотняющего отворота, а также в качестве эластичных элементов 64 отворота для защиты от протекания, могут использоваться эластичные элементы различных типов. Не смотря на то, что абсорбирующая жидкость структура 41, средняя секция 47 которой имеет в поперечном направлении X размер меньше таких же размеров передней и задней секций 45, 46 соответственно, согласно показанному варианту реализации указанные средняя секция 47 и передняя и задняя секции 45, 46 могут иметь одинаковый размер в поперечном направленииX. Обозначения на чертежах 10 - подгузник (предмет одежды); 11 - передняя поясная область; 12 - задняя поясная область; 13 - промежностная область; 20 - передний поясной элемент; 23 - передние поясные эластичные элементы; 27 - передняя поясная внешняя эластичная секция; 28 - передняя поясная внутренняя эластичная секция; 30 - задний поясной элемент; 30 а - нижняя концевая секция; 33 - задние поясные эластичные элементы; 37 - задняя поясная внешняя эластичная секция; 38 - задняя поясная внутренняя эластичная секция; 40 - промежностный элемент; 41 - абсорбирующая жидкость структура; 45 - передняя секция; 46 - задняя секция; 47 - средняя секция; 50 - уплотняющие отвороты; 52 - внутренние боковые края; 53 - внешние боковые края; 55 - эластичные элементы уплотняющего отворота; 60 - отвороты для защиты от протекания; 62 - проксимальные края; 63 - дистальные края; 64 - эластичные элементы отворота для защиты от протекания; 65 - воображаемая линия складывания; 66 - передние соединительные области; 67 - задние соединительные области;Y - продольное направление. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды (10), имеющий продольное направление (Y) и поперечное направление (X), содержащий основание, содержащее обращенную к коже сторону, необращенную к коже сторону, противоположную обращенной к коже стороне, переднюю поясную область (11), заднюю поясную область (12) и промежностную область (13), проходящую между передней и задней поясными областями (11, 12); абсорбирующую жидкость структуру (41), проходящую через промежностную область (13) в передней и задней поясных областях (11, 12); пару отворотов (60) для защиты от протекания, расположенных на обращенной к коже стороне основания; и пару уплотняющих отворотов (50), расположенных за пределами абсорбирующей жидкость структуры (41), в поперечном направлении (X),причем абсорбирующая жидкость структура (41) содержит переднюю секцию (45), заднюю секцию(46) и среднюю секцию (47), проходящую между передней и задней секциями (45, 46); и каждый из отворотов (60) для защиты от протекания содержит проксимальный край (62), соединенный с основанием, дистальный край (63), эластичный в продольном направлении (Y) и выполненный с возможностью расположения на расстоянии от основания в направлении к обращенной к коже стороне и от воображаемой линии складывания (65), лежащей между проксимальным краем (62) и дистальным краем (63) и проходящей в продольном направлении (Y), причем каждый из отворотов (60) для защиты от протекания сложен вдоль воображаемой линии складывания (65), и дистальный край (63) соединен в областях, перекрывающих переднюю и заднюю секции (45, 46), с абсорбирующей жидкость структурой(41) для формирования передней и задней соединительных областей (66, 67), проходящих в продольном направлении (Y),причем передняя соединительная область (66) имеет размер в продольном направлении (Y), который больше размера задней соединительной области (67) в продольном направлении; передняя и задняя поясные области (11, 12) выполнены эластичными в поперечном направлении(X); передняя и задняя соединительные области (66, 67) выполнены с возможностью перекрытия областей, выполненных эластичными в поперечном направлении (X), в передней и задней поясных областях(11, 12); и каждый из уплотняющих отворотов (50) содержит внутренний боковой край (52) и внешний боковой край (53), лежащий за пределами внутреннего бокового края (52) в поперечном направлении (X),причем внешний боковой край (53) является эластичным и выполнен с возможностью стягивания в продольном направлении (Y),а каждый из отворотов (60) для защиты от протекания выполнен эластичным благодаря эластичным элементам (64), проходящим в продольном направлении (Y), причем по меньшей мере один из эластичных элементов (64) расположен между проксимальным краем (62) и воображаемой линией складывания(65); за счет чего на дистальный край (63) каждого из отворотов (60) для защиты от протекания действует растягивающее напряжение, превышающее растягивающее напряжение, действующее на внешний боковой край (53) каждого из уплотняющих отворотов (50). 2. Предмет одежды по п.1, в котором передняя соединительная область (66) имеет размер, соответствующий диапазону от 45 до 70% размера в продольном направлении (Y) передней поясной области(11), а задняя соединительная область (67) имеет размер, соответствующий диапазону от 30 до 50% размера в продольном направлении (Y) задней поясной области (12). 3. Предмет одежды по п.1 или 2, в котором абсорбирующая жидкость структура (41) содержит абсорбирующую жидкость сердцевину, средняя секция (47) которой в поперечном направлении (X) имеет размер, который меньшего размера в поперечном направлении (X) передней и задней секций (45, 46) соответственно; и проксимальный край (62) отворота (60) для защиты от протекания соединен с основанием без перекрытия абсорбирующей жидкость структуры (41) в средней секции (47). 4. Предмет одежды по любому из пп.1-3, в котором передние и задние поясные области (11, 12) являются эластичными благодаря эластичным элементам (23, 33), проходящим в поперечном направлении(X), и по меньшей мере некоторые из эластичных элементов (23, 33) частично перекрывают переднюю и заднюю соединительные области (66, 67). 5. Предмет одежды по любому из пп.1, 3, 4, в котором размер каждого из отворотов (60) для защиты от протекания, измеренный от его проксимального края (62) до его дистального края (63), больше размера каждого из уплотняющих отворотов (50), измеренного от его внутреннего бокового края (52) до его внешнего бокового края (53). 6. Предмет одежды по п.4 или 5, в котором основание содержит заднюю поясную область (12), имеющую размер в продольном направлении(Y), который больше размера в продольном направлении (Y) передней поясной области (11), и дополнительно содержит нижнюю концевую секцию (30 а), проходящую от секции задней поясной области (12) к промежностной области (13), и каждый из уплотняющих отворотов (50) является эластичным благодаря эластичным элементам(55), проходящим в продольном направлении, которые служат для придания эластичности уплотняющим отворотам (50) и расположены с пересечением по меньшей мере части эластичных элементов (33), связанных с нижней концевой секцией (30 а).
