Устройство для уменьшения ударной нагрузки на конвейерную ленту

Номер патента: 22515

Опубликовано: 29.01.2016

Автор: Дюннвальд Вильфрид

Скачать PDF файл.

Формула / Реферат

1. Устройство для уменьшения ударной нагрузки конвейерной ленты (7) в месте загрузки или перегрузки ленточного конвейера по меньшей мере с одной подлежащей размещению в месте загрузки или перегрузки под верхней веткой (5) конвейерной ленты (7) отражательной подушкой (15) и несущей отражательную подушку (15) конструкцией (11, 12, 13), причем отражательная подушка (15) имеет по меньшей мере одну заполненную жидкостью полую камеру и причем эластичность отражательной подушки (15) и жидкостное заполнение согласованы или выполнены с возможностью согласования друг с другом так, что при внешней нагрузке отражательной подушки (15) происходит реверсивный перенос жидкости в полой камере,

отличающееся тем, что

по меньшей мере одна полая камера выполнена по меньшей мере из одного шланга, причем отражательная подушка (15) выполнена модульно из нескольких расположенных параллельно друг другу элементов (15.1) отражательной подушки, причем по меньшей мере два из элементов (15.1) отражательной подушки содержат соответственно по меньшей мере один шланговый участок (23), который интегрирован в образующий элемент (15.1) отражательной подушки материал (15.2) подушки из мягкого искусственного материала и/или резины, причем материал подушки имеет твердость по Шору максимально 70А, причем шланговые участки (23) по меньшей мере двух элементов (15.1) отражательной подушки определяют по меньшей мере одну полую камеру отражательной подушки (15) и гидравлически соединены друг с другом.

2. Устройство по п.1, отличающееся тем, что отражательная подушка (15) имеет несколько заполненных жидкостью полых камер.

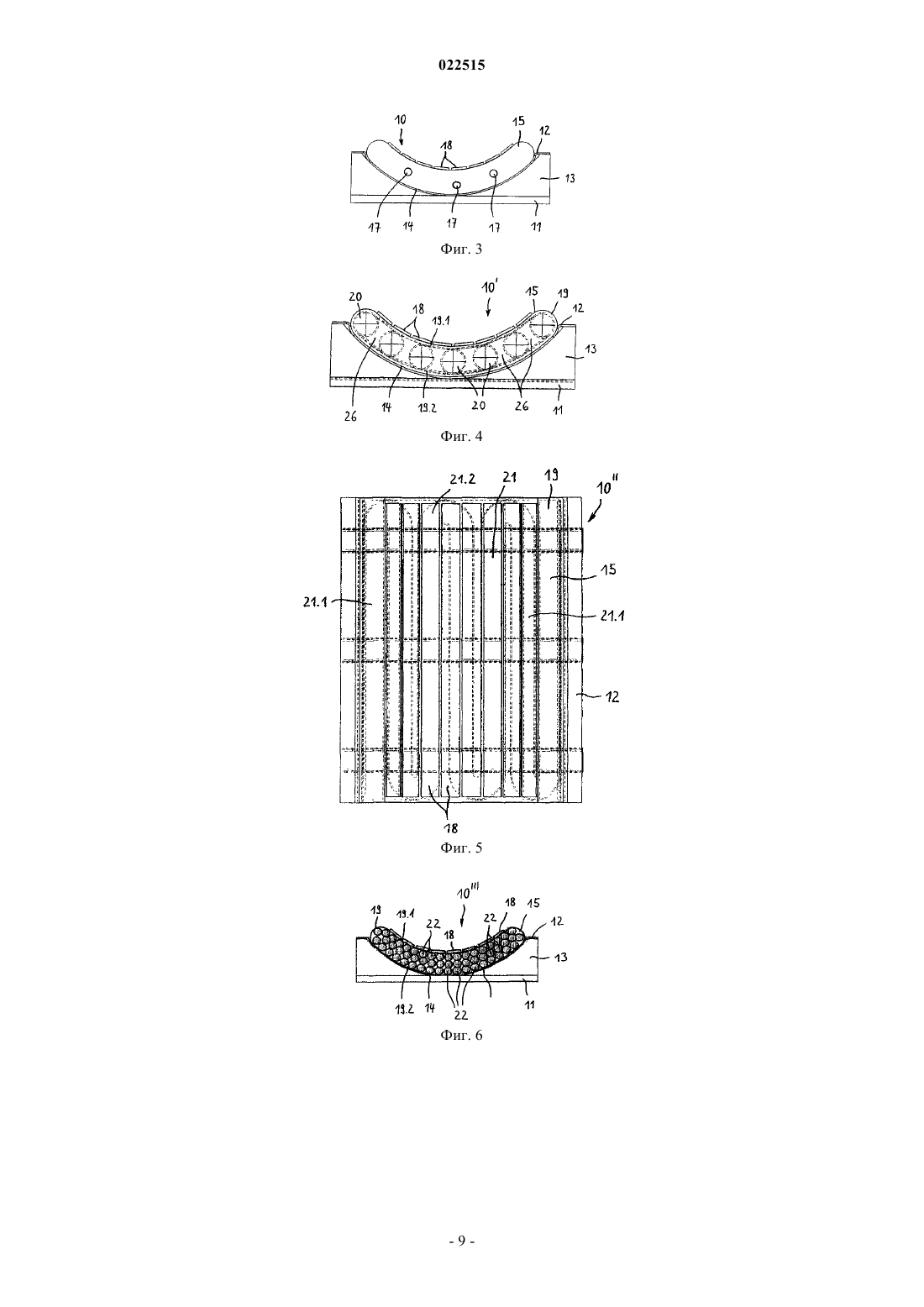

3. Устройство по п.1 или 2, отличающееся тем, что шланг расположен в форме меандра.

4. Устройство по одному из пп.1-3, отличающееся тем, что отражательная подушка (15) на ее верхней стороне снабжена одной или несколькими изнашиваемыми лентами (18).

5. Устройство по одному из пп.1-4, отличающееся тем, что отражательная подушка (15) снабжена по меньшей мере одним выполненным с возможностью закрывания или самозакрывающимся отверстием (16) для заливки жидкости в полую камеру и/или для слива жидкости из полой камеры.

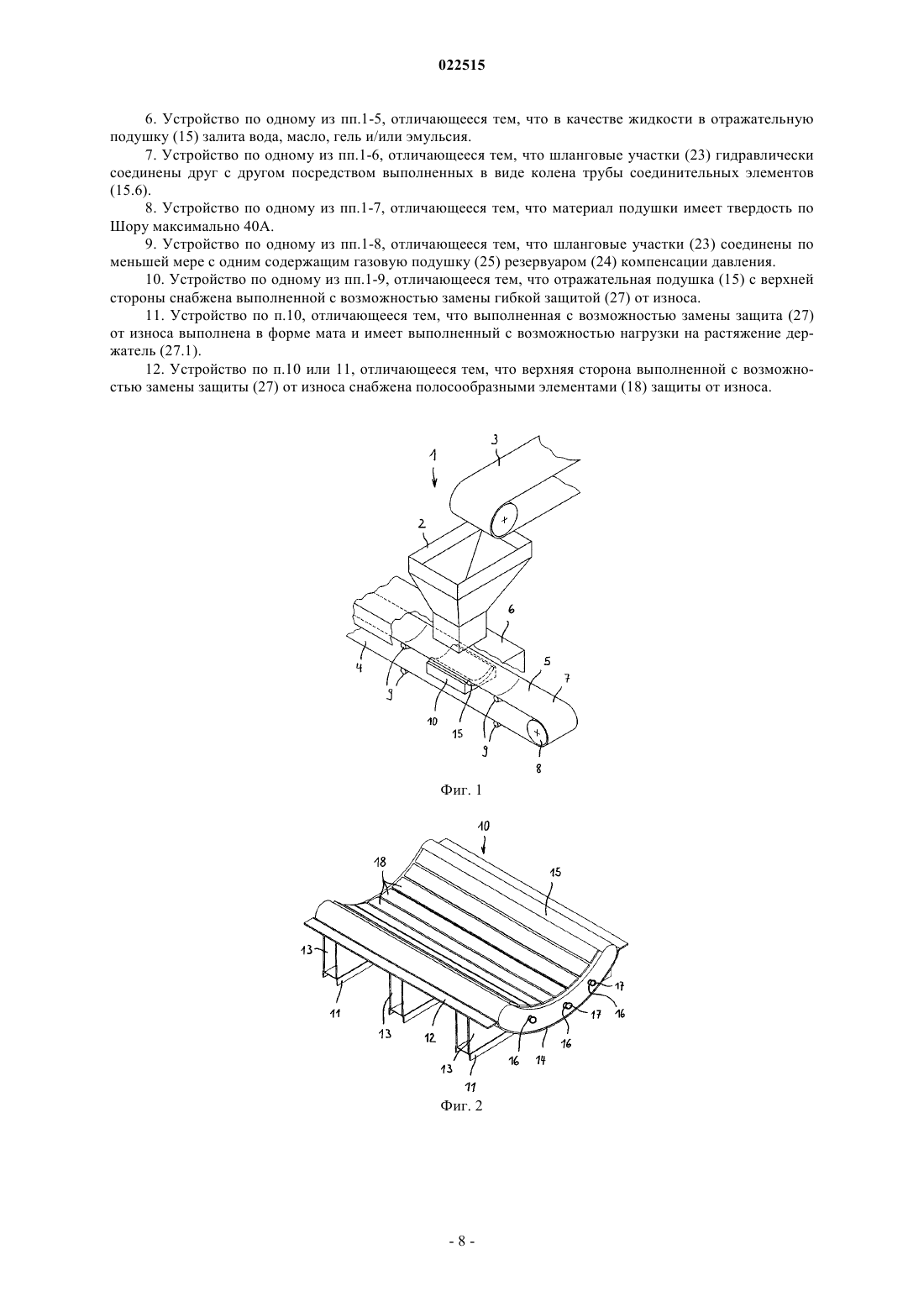

6. Устройство по одному из пп.1-5, отличающееся тем, что в качестве жидкости в отражательную подушку (15) залита вода, масло, гель и/или эмульсия.

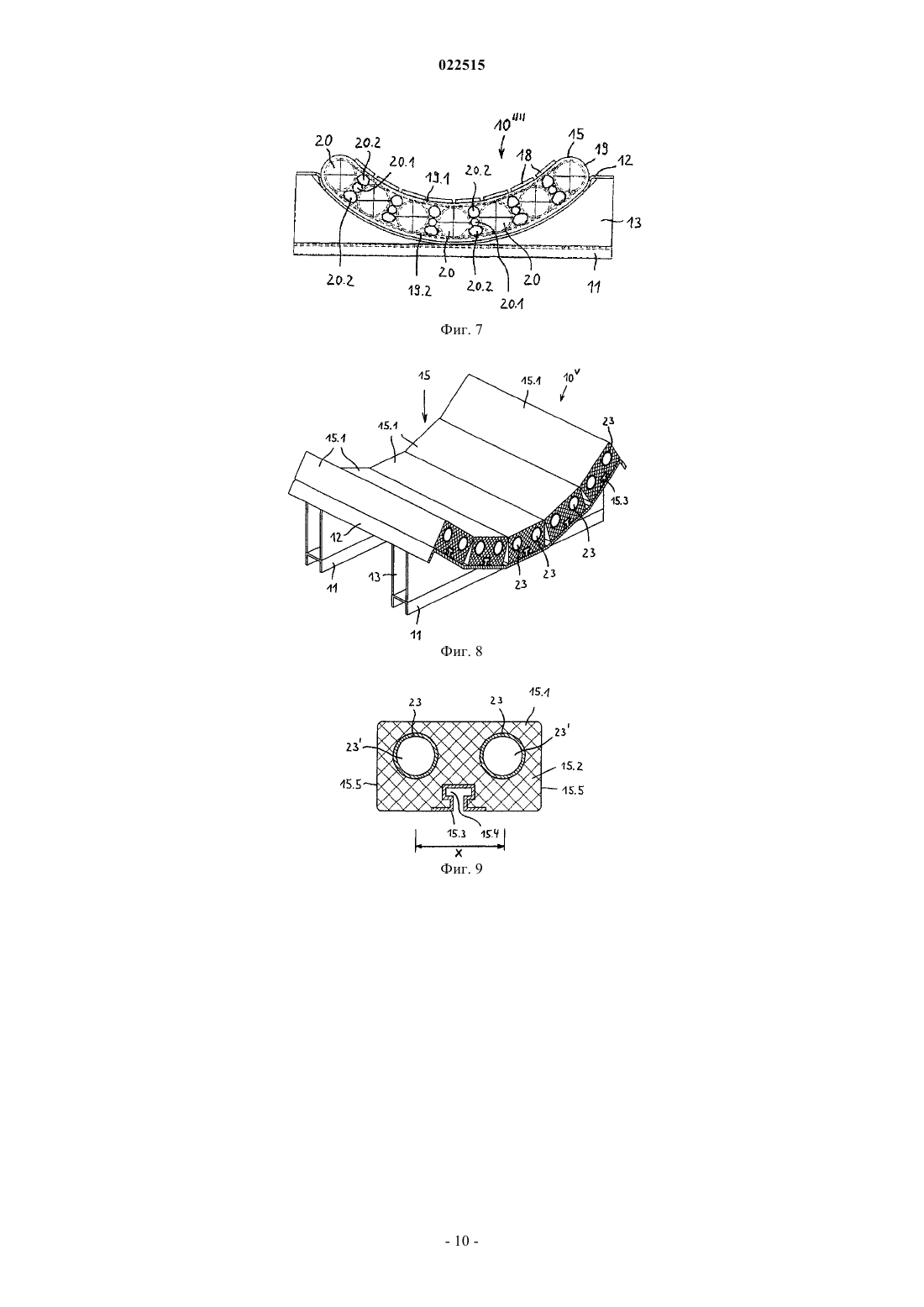

7. Устройство по одному из пп.1-6, отличающееся тем, что шланговые участки (23) гидравлически соединены друг с другом посредством выполненных в виде колена трубы соединительных элементов (15.6).

8. Устройство по одному из пп.1-7, отличающееся тем, что материал подушки имеет твердость по Шору максимально 40А.

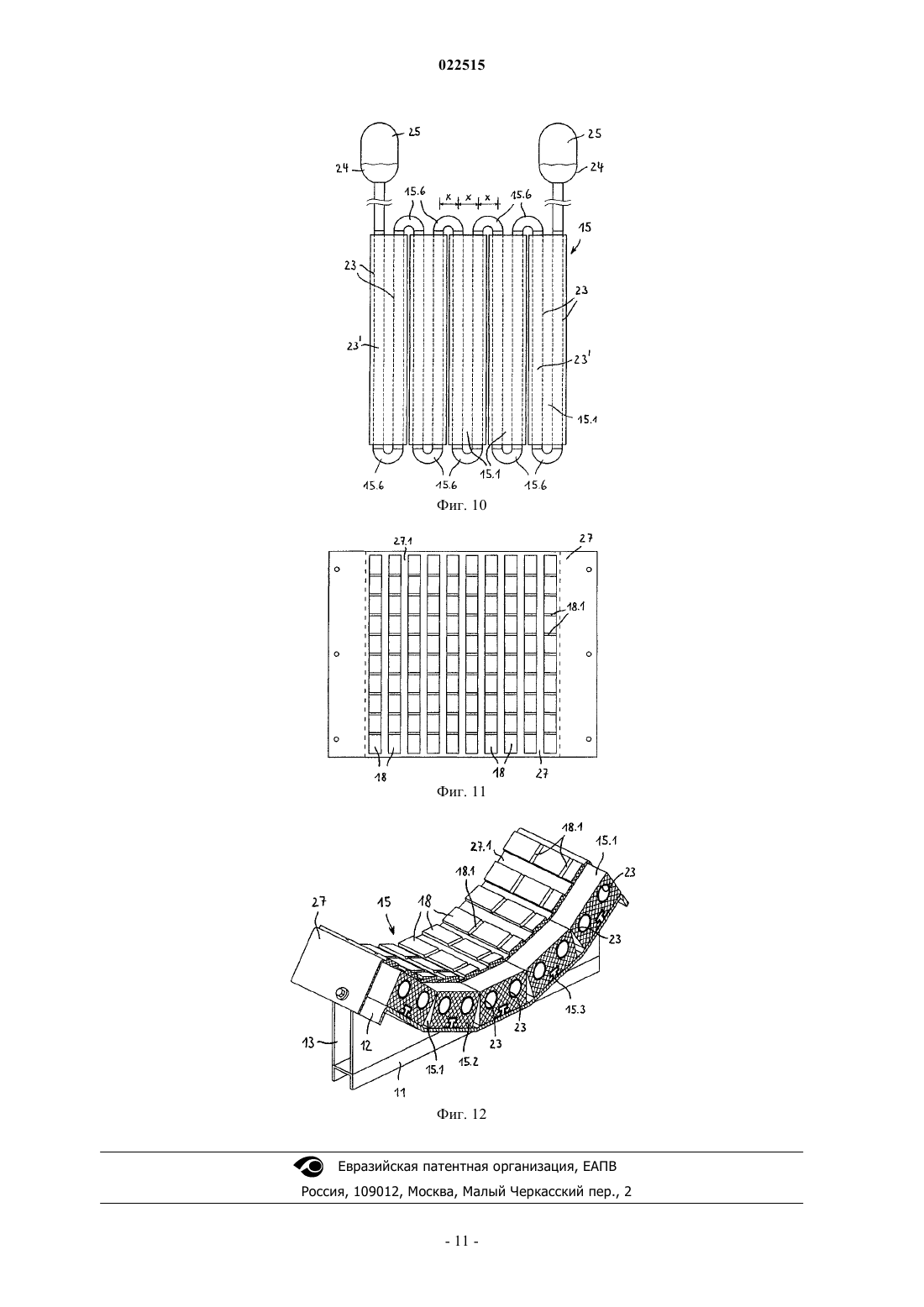

9. Устройство по одному из пп.1-8, отличающееся тем, что шланговые участки (23) соединены по меньшей мере с одним содержащим газовую подушку (25) резервуаром (24) компенсации давления.

10. Устройство по одному из пп.1-9, отличающееся тем, что отражательная подушка (15) с верхней стороны снабжена выполненной с возможностью замены гибкой защитой (27) от износа.

11. Устройство по п.10, отличающееся тем, что выполненная с возможностью замены защита (27) от износа выполнена в форме мата и имеет выполненный с возможностью нагрузки на растяжение держатель (27.1).

12. Устройство по п.10 или 11, отличающееся тем, что верхняя сторона выполненной с возможностью замены защиты (27) от износа снабжена полосообразными элементами (18) защиты от износа.

Рисунок 1

Текст

Смотреть все

УСТРОЙСТВО ДЛЯ УМЕНЬШЕНИЯ УДАРНОЙ НАГРУЗКИ НА КОНВЕЙЕРНУЮ ЛЕНТУ Изобретение относится к устройству для уменьшения ударной нагрузки конвейерной ленты(7) в месте загрузки или перегрузки ленточного конвейера, по меньшей мере с одной подлежащей размещению в месте загрузки или перегрузки под верхней веткой (5) конвейерной ленты (7) отражательной подушкой (15) и несущей отражательную подушку (15) несущей конструкцией (11, 12, 13). Для демпфирования энергии столкновения тяжелого и имеющего острые кромки загружаемого материала, как это имеет место при обычных отражательных столах с отражательными элементами из сплошной резины, отражательная подушка (15) согласно изобретению имеет по меньшей мере одну заполненную жидкостью полую камеру, которая выполнена по меньшей мере из одного шланга (20, 21, 22), причм эластичность отражательной подушки (15) и жидкостное заполнение согласованы или выполнены с возможностью согласования друг с другом так, что при внешней нагрузке отражательной подушки (15) происходит реверсивный перенос жидкости в полой камере. Отражательная подушка (15) выполнена модульно из нескольких расположенных параллельно друг другу элементов (15.1), по меньшей мере два из которых содержат по меньшей мере по одному шланговому участку (23), который интегрирован в образующий элемент (15.1) отражательной подушки материал (15.2) подушки из мягкого искусственного материала и/или резины. Материал подушки имеет твердость по Шору максимально 70 А, а шланговые участки (23) по меньшей мере двух элементов (15.1) отражательной подушки определяют по меньшей мере одну полую камеру отражательной подушки (15) и гидравлически соединены друг с другом. Изобретение относится к устройству для уменьшения ударной нагрузки на конвейерную ленту в месте загрузки или передачи ленточного конвейера, по меньшей мере с одной подлежащей размещению под верхней веткой ленточного конвейера отражательной подушкой и удерживающей отражательную подушку несущей конструкцией. Подобные устройства известны. Известно, например, размещение в местах загрузки установок ленточных конвейеров под верхней веткой ленточного конвейера так называемых желобчатых роликов с буферными кольцами, которые предназначены для уменьшения ударной нагрузки на ленту при соударении с тяжелым или имеющим острые кромки транспортируемым грузом (см. учебные пособия для горных профессионально-технических школ WBK по вопросам горной техники, 5/81, раздел 3.2. подача и транспортировка в шахту и штрек, откатка по штреку, лист 4, фиг. 12). Также известные так называемые отражательные столы для мест загрузки установок ленточных конвейеров. Они имеют желобчатую, выполненную из стальных балок несущую конструкцию, на верхней стороне которой предусмотрено несколько планкообразных, расположенных параллельно друг другу отражательных элементов (изнашиваемых элементов) из резины. При этом на отражательных элементах(изнашиваемых элементах) на их верхней стороне предусмотрено обращенное к нижней стороне верхней ветки конвейерной ленты покрытие из искусственного материала, а именно полиэтиленовое покрытие. Подобные отражательные столы или же изнашиваемые элементы предлагаются, например, фирмой Vulktrans Frder- und Verschleischutzservice GmbH (см. www.vulktrans.de). В основном данные известные устройства защиты от износа оправдали себя на практике. Однако достигаемый с их помощью защитный эффект зачастую неудовлетворителен. Задачей предложенного изобретения является разработка устройства указанного в начале типа, которое абсорбирует энергию столкновения тяжелого и имеющего острые кромки загружаемого материала в больше степени, чем это имеет место в обычных отражательных столах или футерованных резиновыми кольцами роликов. Данная задача решается посредством устройства с признаками п.1 формулы изобретения. Устройство согласно изобретению включает в себя по меньшей мере одну размещаемую на месте загрузки конвейерной ленты под верхней веткой конвейерной ленты отражательную подушку и удерживающий отражательную подушку держатель. Кроме того, отражательная подушка имеет по меньшей мере одну заполненную жидкостью полую камеру, которая выполнена по меньшей мере из одного шланга, причм эластичность отражательной подушки и жидкостное заполнение согласованы или выполнены с возможностью согласования друг с другом таким образом, что при внешней нагрузке на отражательную подушку происходит реверсивный перенос жидкости внутри полой камеры. Далее, в соответствии с изобретением отражательная подушка выполнена модульно из нескольких расположенных параллельно друг другу элементов отражательной подушки, причм по меньшей мере два из элементов отражательной подушки содержат соответственно по меньшей мере один шланговый участок, который интегрирован в образующий элемент отражательной подушки материал подушки из мягкого искусственного материала и/или резины, причм материал подушки имеет твердость по Шору максимально 70 А, причм шланговые участки по меньшей мере двух элементов отражательной подушки определяют по меньшей мере одну полую камеру отражательной подушки и гидравлически соединены друг с другом. Технические результаты, достигаемые при осуществлении изобретения, указаны ниже. В принципе, соответствующая изобретению отражательная подушка похожа на водную постель. Посредством выполненной по меньшей мере из одного шланга, заполненной жидкостью полой камеры или полых камер достигается улучшенная демпфирующая характеристика отражательной подушки по сравнению с обычными отражательными столами или футерованными резиновыми кольцами роликами. Кинетическая энергия соударяющегося материала (транспортируемого материала) в существенной мере абсорбируется посредством гидравлического демпфирования. Тем самым существенно снижается износ конвейерной ленты. За счт устройства согласно изобретению, прежде всего, при загрузках падением существенно повышается защита от пробивания тяжелым или имеющим острые кромки транспортируемым материалом. В то время как в известных отражательных столах с состоящими из полнотелой резины отражательными полосками нередко происходит отскок обломков породы, что, прежде всего, с точки зрения сбережения конвейерной ленты или предотвращения возникновения мелкодисперсных частиц является нежелательным, соответствующее изобретению гидравлическое демпфирование предотвращает отскок обломков породы. Прежде всего, за счт устройства согласно изобретению достигается повышенная степень сбережения транспортируемого материала, усиленное предотвращение образования мелкодисперсных частиц, а также усиленное снижение пылеобразования. Пригодные для выполнения полой камеры или полых камер отражательной подушки шланги различных размеров могут быть недорого приобретены и в различной конфигурации размещены в отражательной подушке, прежде всего залиты, запенены или завулканизированы. Для обеспечения возможности регулировки демпфирующей характеристики отражательной подушки, при необходимости, на месте установки, изобретение в следующем выполнении предусматривает,что отражательная подушка снабжена по меньшей мере одним выполненным с возможностью закрыва-1 022515 ния или самозакрывающимся отверстием для заливки жидкости и/или слива жидкости из полой камеры. К тому же подобное выполнение обеспечивает удаление жидкости из отражательной подушки для ее транспортировки и монтажа. На месте установки отражательную подушку можно затем заполнить подходящим количеством жидкости. Тем самым, устройство согласно изобретению отличается относительно малой транспортной массой, а также простым монтажом. В соответствии с одним предпочтительным вариантом выполнения изобретения предусмотрено, что отражательная подушка имеет несколько заполненных жидкостью и гидравлически развязанных друг от друга полых камер. Такое выполнение также обеспечивает целенаправленную регулировку демпфирующей характеристики отражательной подушки. К тому же данное выполнение повышает функциональную надежность отражательной подушки согласно изобретению с точки зрения возможного места утечки только с одной заполненной жидкостью камерой. Залитая в отражательную подушку согласно изобретению или же в ее полую(ые) камеру(ы) жидкость состоит по меньшей мере из одной жидкости, которая может иметь различные реологические свойства. В данном контексте под термином "жидкость" понимаются, прежде всего, вода, масло, гели, а также эмульсии. Тем самым, залитая в отражательную подушку согласно изобретению или же ее полую(ые) камеру(ы) жидкость может быть выполнена с небольшой вязкостью, густотекучей, с высокой вязкостью или гелеобразной. Прежде всего, изобретение предусматривает, что в вариантах выполнения, в которых отражательная подушка имеет несколько отделенных друг от друга полых камер, полые камеры заполнены различными жидкостями, причм жидкости отличаются друг от друга, прежде всего, по своей вязкости. Следующее преимущественное выполнение устройства согласно изобретению состоит в том, что на верхней стороне отражательной подушки предусмотрены одна или несколько изнашиваемых лент. По меньшей мере одна из изнашиваемых лент состоит, например, из искусственного материала с высокой износостойкостью и предназначена для защиты заполненной жидкостью полой камеры или полых камер от сквозного пробоя материала. Изношенную или поврежденную изнашиваемую ленту можно улучшить посредством нанесения соответствующего материала, например путем приклеивания или наварки. Предпочтительно по меньшей мере одна изнашиваемая лента закреплена все же с возможностью снятия на отражательной подушке, так что при необходимости она может быть заменена на новую изнашиваемую ленту. Благодаря тому, что отражательная подушка выполнена модульно из нескольких расположенных параллельно друг другу элементов отражательной подушки, предлагаемое в изобретении устройство или его отражательную подушку простым способом можно согласовать с различной шириной ленты без необходимости производить или же держать на складе отражательные подушки различной ширины под различную ширину ленты. Данное выполнение обеспечивает рациональное изготовление соответствующих изобретению отражательных подушек для конвейерных лент различной ширины и, тем самым, вносит свой вклад в уменьшение затрат на производство, а также на складское хранение. Благодаря тому, что по меньшей мере два элемента отражательной подушки включают в себя соответственно по меньшей мере один шланговый участок, причм шланговые участки по меньшей мере двух элементов отражательной подушки определяют по меньшей мере одну полую камеру отражательной подушки и гидравлически соединены друг с другом, в частности посредством выполненных в виде колена трубы соединительных элементов, простым и надежным способом обеспечивается гидравлическое последовательное соединение друг за другом элементов отражательной подушки или же шланговых участков выполненной модульно отражательной подушки. Благодаря тому, что соответствующий шланговый участок интегрирован в материал подушки из мягкого искусственного материала и/или резины, который имеет твердость по Шору максимально 70 А,предпочтительно максимально 40 А, достигаются длительный срок службы отражательной подушки, а также высокая степени демпфирования энергии удара соударяющегося с соответствующей конвейерной лентой насыпного груза. Еще одно предпочтительное выполнение устройства согласно изобретению предусматривает, что по меньшей мере один шланг или же шланговый участок отражательной подушки подсоединен к по меньшей мере одному содержащему газовую подушку уравнительному резервуару давления. Тем самым,надежным образом обеспечивается реверсивный перенос жидкости в отражательной подушке согласно изобретению при изменяющемся ударном воздействии. В следующем предпочтительном выполнении устройства согласно изобретению на верхней стороне отражательной подушки предусмотрена выполненная с возможностью замены гибкая защита от износа. Благодаря такому выполнению достигается особо длительный срок службы (продолжительность эксплуатации) отражательной подушки устройства согласно изобретению. После износа выполненной с возможностью замены защиты от износа отражательную подушку можно использовать дальше, нужно лишь заменить изношенную защиту от износа на новую или отремонтированную защиту от износа. Предпочтительно выполненная с возможностью замены гибкая защита от износа выполнена в форме мата и имеет выполненный с возможностью нагрузки на растяжение сетчатый держатель. Держатель может быть выполнен, например, из цепочечной сетки, проволочной сетки и/или плетеной ткани. Другие предпочтительные и преимущественные выполнения устройства согласно изобретению указаны в зависимых пунктах формулы изобретения. Далее изобретение подробнее разъясняется на основании показывающего несколько примеров выполнения чертежа. Схематично показано на: фиг. 1 перегрузочная станция ленточного конвейера с имеющим заполненную жидкостью отражательную подушку устройством согласно изобретению в перспективном, схематически выполненном виде, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 2 отражательный стол согласно изобретению в перспективном, схематически выполненном виде, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 3 отражательный стол согласно фиг. 2, схематический вид с торцовой стороны, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 4 отражательный стол согласно фиг. 2, схематический вид в поперечном сечении, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 5 отражательный стол согласно фиг. 2, схематический вид сверху, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 6 следующий отражательный стол согласно изобретению, схематический вид в поперечном сечении, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 7 другой отражательный стол согласно изобретению, схематический вид в поперечном сечении, на котором модульное выполнение отражательной подушки для наглядности не показано; фиг. 8 отражательный стол согласно изобретению, в перспективном поперечном сечении, на котором детально показано предлагаемое в изобретении модульное выполнение отражательной подушки; фиг. 9 отражательный модуль отражательного стола согласно фиг. 8 в поперечном сечении; фиг. 10 несколько расположенных рядом друг с другом, гидравлически связанных отражательных модулей согласно фиг. 9 на виде сверху; фиг. 11 отдельная, выполненная с возможностью замены защита от износа для размещения на отражательной подушке согласно изобретению; и фиг. 12 отражательный стол согласно фиг. 8 с защитой от износа согласно фиг. 11, в перспективном поперечном сечении. На фиг. 1 показана перегрузочная станция 1 ленточного конвейера. Перегрузочная станция 1 выполнена в виде перегрузки падающего груза и включает в себя перегрузочную воронку 2, в которую сбрасывается нагруженный на предыдущий ленточный конвейер 3 транспортируемый материал. Транспортируемый материал (не показано) падает сквозь воронку 2 на последующий ленточный конвейер 4. Верхняя сторона верхней ветки 5 ленточного конвейера 4 на определенной длине снабжена пылезащитной капсулой 6. Бесконечная конвейерная лента 7 посредством обводного барабана 8 переводится с нижней ветки в верхнюю ветку 5. Обводной барабан 8 опирается на натяжную раму (не показано). На верхней и нижней ветках конвейерная лента 7 лежит на роликах 9. Ролики 9 опираются в роликовых опорах (не показано),которые в свою очередь закреплены в несущем каркасе (не показано). Роликовые опоры верхней ветки 5 обычно удерживают три ролика 9, которые расположены в форме лотка. Под перегрузочной воронкой 2, а именно под верхней веткой 5 конвейерной ленты 7, расположен отражательный стол 10. Отражательный стол 10 базируется на несущей конструкции, которая выполнена из нескольких поперечных траверс 11 и выполненного в форме лотка металлического листа 12 или нескольких расположенных в форме лотка продольных балок. Имеющий форму лотка металлический лист 12 или же продольные балки посредством опорных элементов 13, предпочтительно в форме опорных листов, соединены с поперечными траверсами 11. В лотке 14 несущей конструкции уложена отражательная подушка 15. Длина отражательной подушки 15 соответствует, по существу, длине лотка 14. Предпочтительно ширина отражательной подушки 15 немного больше ширины имеющей форму лотка конвейерной ленты 7. Согласно изобретению отражательная подушка 15 имеет по меньшей мере одну заполненную жидкостью полую камеру. Кроме того,отражательная подушка 15 выполнена модульно из нескольких расположенных элементов, как это поясняется ниже со ссылкой на фиг. 8-12. Эластичность отражательной подушки 15 и жидкостное заполнение согласованы или выполнены с возможностью согласования друг с другом так, что при внешней нагрузке отражательной подушки 15 внутри полой камеры происходит реверсивное смещение жидкости. Это может быть обеспечено, прежде всего, путем регулировки подходящего жидкостного заполнения. Тем самым, отражательный стол согласно изобретению 10 предлагает демпфирование удара по принципу водной постели. Залитая в отражательную подушку 15 жидкость представляет собой, например, воду, масло,гель и/или эмульсию. Предпочтительно вода или же эмульсия содержат средство защиты от замерзания. Предпочтительно отражательная подушка 15 имеет несколько полых камер, которые заполнены или же могут быть заполнены одинаковой жидкостью или различными жидкостями. Дополнительно отражательная подушка 15 оснащена одним или несколькими выполненными с возможностью закрывания или самозакрывающимися отверстиями 16 для заливки или же слива жидкости в или же из соответствующих полых камер. Отверстия состоят, например, из приформованных наконечников, которые имеют соответственно обратный клапан и/или резьбовую пробку 17. Если согласно преимущественному выполнению соответствующая изобретению отражательная подушка имеет несколько отделенных друг от друга полых камер, и каждая полая камера или различные группы полых камер снабжены соответственно отверстием 16, то следующее выполнение устройства согласно изобретению состоит в том, чтобы по меньшей мере два из отверстий соединить посредством линии и/или присоединить к компенсационному резервуару, прежде всего к накопительной колбе. Данное выполнение практически соответствует системе соединяющихся труб. На верхней стороне отражательная подушка 15 оснащена одной или несколькими изнашивающимися лентами 18. Эти изнашивающиеся ленты 18 имеют протяженность, по существу, по всей длине отражательной подушки 15 и, например, непосредственно привулканизированы к ней. Они изготовлены,например, из полиэтилена, полиамида или полиуретана. Альтернативно предусмотрено, что на верхней стороне отражательной подушки 15 привулканизированы соединительные элементы (не показано) для установки изнашиваемых лент 18 с возможностью снятия. Для этого соединительные элементы имеют,например, средства защелкивания и/или задние подрезы, которые взаимодействуют с выполненными на изнашиваемых лентах 18 средствами защелкивания и/или задними подрезами. В показанном на фиг. 4 примере выполнения отражательная подушка 15 отражательного стола 10' дополнительно снабжена замкнутой, подушкообразной оболочкой или рубашкой 19, которая изготовлена из резиноэластичного материала. Рубашка или оболочка 19 включает в себя несколько вулканизированных вовнутрь шлангов 20, которые служат полыми камерами. Заполненные жидкостью шланги 20 имеют, по существу, равный друг другу диаметр и расположены радиально на расстоянии друг от друга. Соответствующий шланг 20 соединен соприкасаясь как с верхним участком 19.1 рубашки, так и с нижним участком 19.2 рубашки. В показанном на фиг. 5 примере выполнения отражательная подушка 15 также дополнительно снабжена замкнутой, подушкообразной оболочкой или рубашкой 19, которая изготовлена из резины или т.п. В рубашку или оболочку 19 отражательной подушки 15 завулканизирован сквозной шланг 21, который размещен в форме меандра. Шланг 21 также состоит из резины и заполнен водой или другой жидкостью. Он соединен соприкасаясь с верхним участком рубашки и с нижним участком рубашки 19 (см. фиг. 4). Далее видно, что продольные участки 21.1 шланга 21 простираются, по существу, по всей длине отражательного стола 10" и что дугообразные концы 21.2 шланга 21 расположены на поперечных (торцовых) сторонах отражательного стола 10". Продольные участки 21.1 шланга расположены на расстоянии друг от друга. Промежуток 26 предпочтительно заполнен гибким, вязким материалом, например,резиной или пенным материалом. Твердость по Шору данного заполняющего материала находится, например, в диапазоне примерно от 40 А до 55 А, предпочтительно в диапазоне от 45 А до 50 А. Отражательная подушка 15 показанного на фиг. 6 отражательного стола 10"' дополнительно имеет оболочку или рубашку 19 из резины или другого эластомера. В оболочке или рубашке 19 размещены несколько слоев шлангов 22. Предпочтительно шланги 22 залиты, запенены или завулканизированы в оболочку или рубашку 19. В примере показаны три слоя. Заполненные жидкостью шланги 22 имеют относительно малый диаметр. Они плотно уложены друг к другу. Они могут, как показано, иметь, по существу, одинаковый диаметр или же различные диаметры (см. фиг. 7). Показанный на фиг. 7 пример выполнения отличается от примера на фиг. 4 тем, что между шлангами 20, которые имеют относительно большой диаметр, расположены другие шланги 20.1, 20.2 с меньшим диаметром. При этом шланги 20.1, 20.2 имеют различные диаметры. Шланг 20.1 с наименьшим диаметром расположен, по существу, по центру между верхним и нижним шлангом 20.2, а также шлангами 20. Несущая конструкция 11, 12, 13 отражательного стола 10 соответствует выполнению согласно фиг. 2. На фиг. 8 показано модульное выполнение отражательной подушки из нескольких отдельных элементов 15.1, не показанное на фиг. 1-7 для наглядности других особенностей изобретения. Элементы 15.1 отражательной подушки содержат один или несколько шланговых участков 23, которые интегрированы в тело 15.2 отражательной подушки из мягкого искусственного материала и/или резины. Шланговые участки 23 простираются по всей длине соответствующего элемента 15.1 отражательной подушки. Для изготовления подобного элемента 15.1 отражательной подушки, например, два шланговых участка 23 в фасонном инструменте обрызгиваются, обливаются или совместно экструдируются с мягким искусственным материалом или резиной. Также в рамках изобретения находится и то, чтобы вместо использования отдельно изготовленных шланговых участков 23 выполнить в элементе 15.1 отражательной подушки (тело 15.2 отражательной подушки) радиально отлитые продольные каналы 23', для чего, например, подобные каналы 23' изготавливаются во время процесса формования, прежде всего экструзии, элемента 15.1 отражательной подушки. Материал, который охватывает продольные каналы 23' или шланговые участки 23, относительно мягкий. Он имеет твердость по Шору максимально 70 А, предпочтительно максимально 40 А. Элементы 15.1 отражательной подушки проходят параллельно друг другу и разъемно соединены с нижней конструкцией, которая выполнена из поперечных траверс 11 и в выполненного форме лотка металлического листа 12 или расположенных в форме лотка продольных балок. Имеющий форму лотка металлический лист 12 или же продольные балки посредством опорных элементов 13, предпочтительно в форме опорных листов, соединены с поперечными траверсами 11. Элементы 15.1 отражательной подушки имеют крепежные элементы 15.3, которые позволяют регулировку расстояния между расположенными рядом элементами 15.1 отражательной подушки. В качестве крепежного элемента 15.3, например,методом соединения материалов в нижнюю сторону соответствующего элемента 15.1 отражательной подушки может быть вмонтирована или закреплена профильная шина, которая имеет область 15.4 заднего сечения с подрезами для крепления головки винта (не показано) геометрическим замыканием. В поддерживающей конструкции или же металлическом листе 12 выполнены отверстия, предпочтительно проходящие параллельно поперечным траверсам 11 продольные отверстия, которые предназначены для установки соединенных с элементами 15.1 отражательной подушки или же их профильными шинами 15.3 крепежных винтов (не показано). В примерах выполнения согласно фиг. 8-10 и 12 каждый элемент 15.1 отражательного элемента имеет по два радиально закрытых продольных канала 23' или же шланговых участка 23, которые выполнены, по существу, одинаково, прежде всего имеют одинаковый внутренний диаметр. Проходящие параллельно друг другу продольные каналы 23' или же шланговые участки 23 расположены в соответствующем элементе (модуле) отражательной подушки 15.1 так, чтобы расстояние X между их продольными центральными осями было по меньшей мере в 2,1 раза, предпочтительно по меньшей мере в 2,2 раза больше расстояния между от соответствующей продольной центральной оси до наружной стороны (стороны) 15.5 элемента 15.1 отражательной подушки. Иначе говоря, продольные каналы 23' или же шланговые участки 23 соответствующего элемента 15.1 отражательной подушки расположены так, чтобы одинаково выполненные элементы 15.1 отражательной подушки могли быть расположены параллельно и согнутыми относительно друг друга, чтобы расстояние X между продольными каналами 23' или же шланговыми участками 23 соседних элементов 15.1 отражательной подушки было равным расстоянию X между обоими продольными каналами 23' или же шланговыми участками 23 соответствующего элемента отражательной подушки (см. фиг. 8 и 10). Продольные каналы 23' или же шланговые участки 23 расположенных рядом друг с другом элементов (модулей) отражательной подушки предпочтительно могут быть гидравлически соединены друг с другом посредством одинаково выполненных дугообразных соединительных деталей 15.6. Соединенные посредством соединительных деталей 15.6 продольные каналы 23' или же шланговые участки 23 определяют меандровую полую камеру. Соединительные детали 15.6 могут при этом состоять из относительно устойчивых к изгибу трубчатых колен. Однако соединительные детали 15.6 альтернативно также могут состоять из гибких шлангов или шланговых колен, например, из гибких гофрированных шлангов, которые имеют одну гофрированную стенку. К концу одного или нескольких гидравлически соединенных друг с другом продольных каналов 23' или же шланговых участков 23 подключено устройство 24 компенсации давления. Устройство 24 компенсации давления выполнено, например, из содержащего по меньшей мере одну газовую подушку 25 резервуара (см. фиг. 10). Газовая подушка 25 может быть отделена резиноэластичной мембраной от находящейся в продольных каналах 23' или же шланговых участках 23 жидкости. Но также возможно выполнить устройство компенсации давления по принципу открытых сообщающихся сосудов, если при этом открытый конец шлангового участка 23 или же соответствующего устройства 24 компенсации давления размещает на достаточной высоте над отражательной подушкой 15. В предлагаемом отражательном столе 10v согласно фиг. 8, 10 и 12 не все элементы 15.1 отражательной подушки должны иметь шланговые участки 23 или же радиально замкнутые продольные каналы 23'. Также возможно в не очень сильно нагруженной падающим ударяющимся сыпучим материалом зоне отражательного стола 10v, типичным образом на его продольных кромках, расположить элементы отражательной подушки, которые не содержат шланговых участков 23 или же продольных каналов 23. Для того чтобы защитить отражательную подушку 15 или же элементы 15.1 отражательной подушки от абразивного воздействия проходящего по ним вдоль транспортируемого материала 4, соответствующее изобретению устройства дополнительно может иметь защиту 27 от износа. Защита 27 от износа соединена с отражательной подушкой 15 и/или несущей отражательную подушку 15 поддерживающей конструкцией, предпочтительно разъемно и, тем самым, при необходимости может быть заменена на новую или отремонтированную защиту от износа. Например, защита 27 от износа закреплена на кромках металлической пластины 12 в форме лотка отражательного стола, предпочтительно закреплена резьбовым соединением. Выполненная с возможностью замены защита 27 от износа имеет возможность нагрузки на растяжение. Она может быть выполнена, например, из участка резиновой ленты (конвейерной ленты) с небольшой толщиной ленты, на верхней стороне которой привулканизированы или приклеены полосообразные элементы 18 защиты от износа. Элементы защиты от износа (изнашиваемые ленты) 18 состоят,например, из ПВХ. Защита 27 от износа в форме матов, прежде всего, в рабочем направлении, а также поперек направления транспортировки проходящего по ней в продольном направлении транспортируемого материала 4 является гибкой. Для достижения высокой гибкости в изнашиваемых лентах 18 выполнено множество поперечных пазов 18.1. Вместо тонкого участка конвейерной ленты в качестве держателя 27.1 изнашиваемых лент (полособразные элементы защиты от износа) 18 также можно использовать цепочную сетку или проволочную сетку для защиты 27 от износа. Предпочтительно предлагаемая отражательная подушка 15 или же элементы 15.1 отражательной подушки, а также выполненная с возможностью замены защита 27 от износа выполнены антистатическими. Для этого использованные для их изготовления резина или искусственный материал содержат антистатически действующие ингредиенты, например электропроводящие частицы, прежде всего углепластиковые волокна. Выполнение изобретения не ограничено описанными выше или показанными на чертеже примерами выполнения. Напротив, возможны многочисленные варианты, в которых также используются отличающиеся от примеров выполнения конструкции описанного в пунктах формулы изобретения. Прежде всего, комбинация признаков описанных выше и показанных на чертеже примеров выполнения также находится в рамках предложенного изобретения. Список ссылочных обозначений ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для уменьшения ударной нагрузки конвейерной ленты (7) в месте загрузки или перегрузки ленточного конвейера по меньшей мере с одной подлежащей размещению в месте загрузки или перегрузки под верхней веткой (5) конвейерной ленты (7) отражательной подушкой (15) и несущей отражательную подушку (15) конструкцией (11, 12, 13), причм отражательная подушка (15) имеет по меньшей мере одну заполненную жидкостью полую камеру и причм эластичность отражательной подушки (15) и жидкостное заполнение согласованы или выполнены с возможностью согласования друг с другом так, что при внешней нагрузке отражательной подушки (15) происходит реверсивный перенос жидкости в полой камере,отличающееся тем, что по меньшей мере одна полая камера выполнена по меньшей мере из одного шланга, причм отражательная подушка (15) выполнена модульно из нескольких расположенных параллельно друг другу элементов (15.1) отражательной подушки, причм по меньшей мере два из элементов (15.1) отражательной подушки содержат соответственно по меньшей мере один шланговый участок (23), который интегрирован в образующий элемент (15.1) отражательной подушки материал (15.2) подушки из мягкого искусственного материала и/или резины, причм материал подушки имеет твердость по Шору максимально 70 А, причм шланговые участки (23) по меньшей мере двух элементов (15.1) отражательной подушки определяют по меньшей мере одну полую камеру отражательной подушки (15) и гидравлически соединены друг с другом. 2. Устройство по п.1, отличающееся тем, что отражательная подушка (15) имеет несколько заполненных жидкостью полых камер. 3. Устройство по п.1 или 2, отличающееся тем, что шланг расположен в форме меандра. 4. Устройство по одному из пп.1-3, отличающееся тем, что отражательная подушка (15) на е верхней стороне снабжена одной или несколькими изнашиваемыми лентами (18). 5. Устройство по одному из пп.1-4, отличающееся тем, что отражательная подушка (15) снабжена по меньшей мере одним выполненным с возможностью закрывания или самозакрывающимся отверстием(16) для заливки жидкости в полую камеру и/или для слива жидкости из полой камеры. 6. Устройство по одному из пп.1-5, отличающееся тем, что в качестве жидкости в отражательную подушку (15) залита вода, масло, гель и/или эмульсия. 7. Устройство по одному из пп.1-6, отличающееся тем, что шланговые участки (23) гидравлически соединены друг с другом посредством выполненных в виде колена трубы соединительных элементов(15.6). 8. Устройство по одному из пп.1-7, отличающееся тем, что материал подушки имеет твердость по Шору максимально 40 А. 9. Устройство по одному из пп.1-8, отличающееся тем, что шланговые участки (23) соединены по меньшей мере с одним содержащим газовую подушку (25) резервуаром (24) компенсации давления. 10. Устройство по одному из пп.1-9, отличающееся тем, что отражательная подушка (15) с верхней стороны снабжена выполненной с возможностью замены гибкой защитой (27) от износа. 11. Устройство по п.10, отличающееся тем, что выполненная с возможностью замены защита (27) от износа выполнена в форме мата и имеет выполненный с возможностью нагрузки на растяжение держатель (27.1). 12. Устройство по п.10 или 11, отличающееся тем, что верхняя сторона выполненной с возможностью замены защиты (27) от износа снабжена полосообразными элементами (18) защиты от износа.

МПК / Метки

МПК: B65G 15/62, B65G 21/20

Метки: нагрузки, уменьшения, устройство, ленту, конвейерную, ударной
