Передача и прием цифрового сигнала

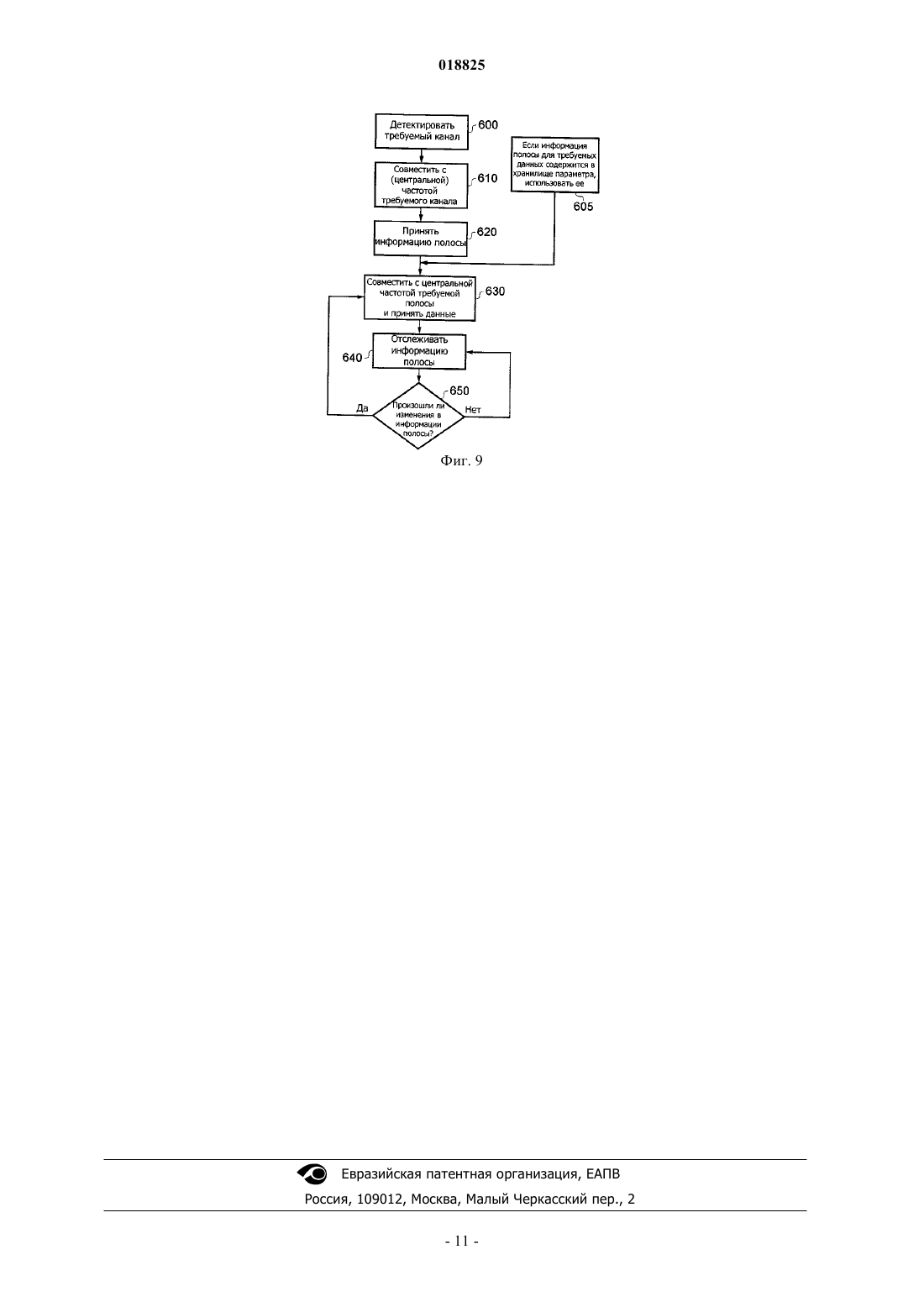

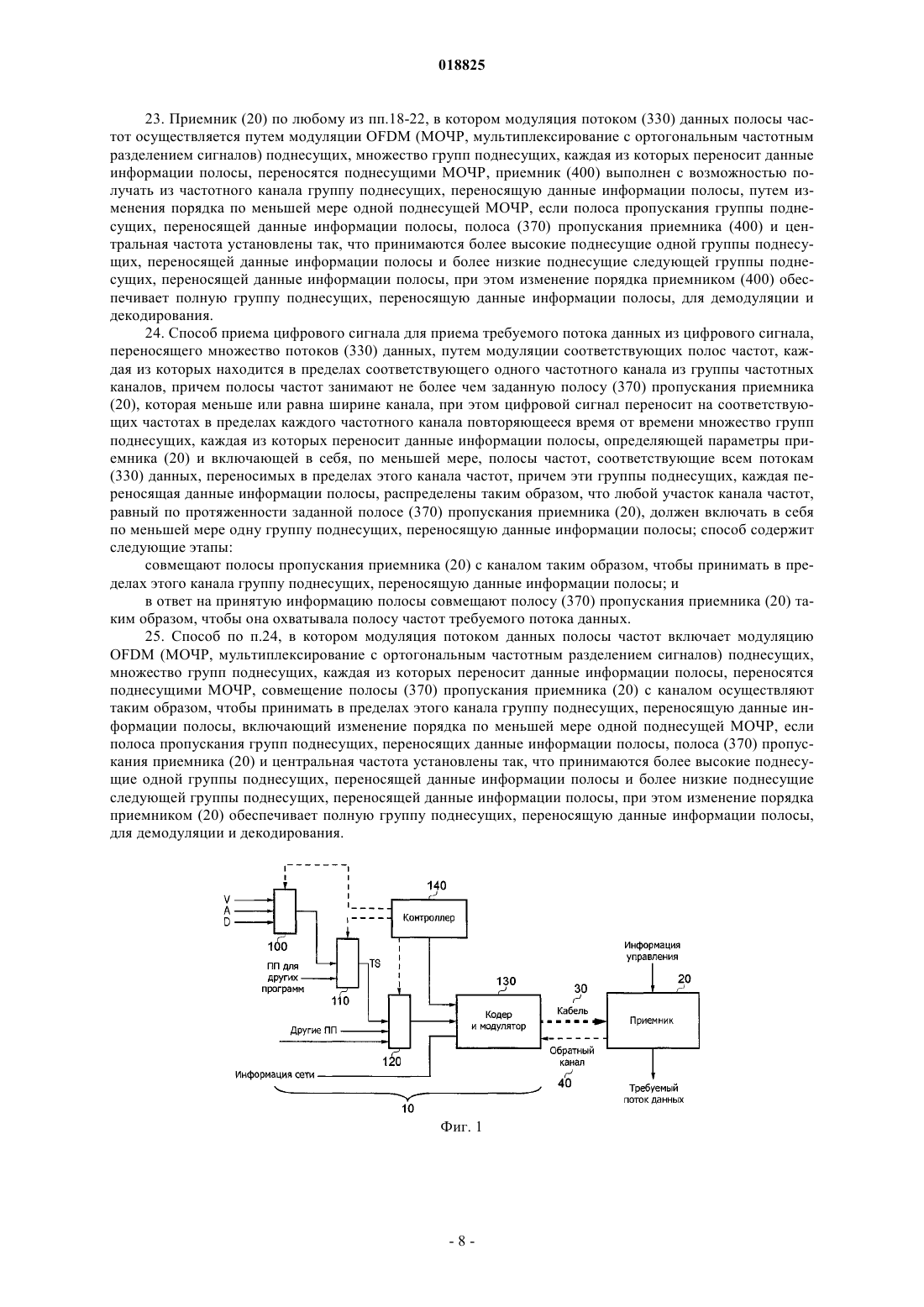

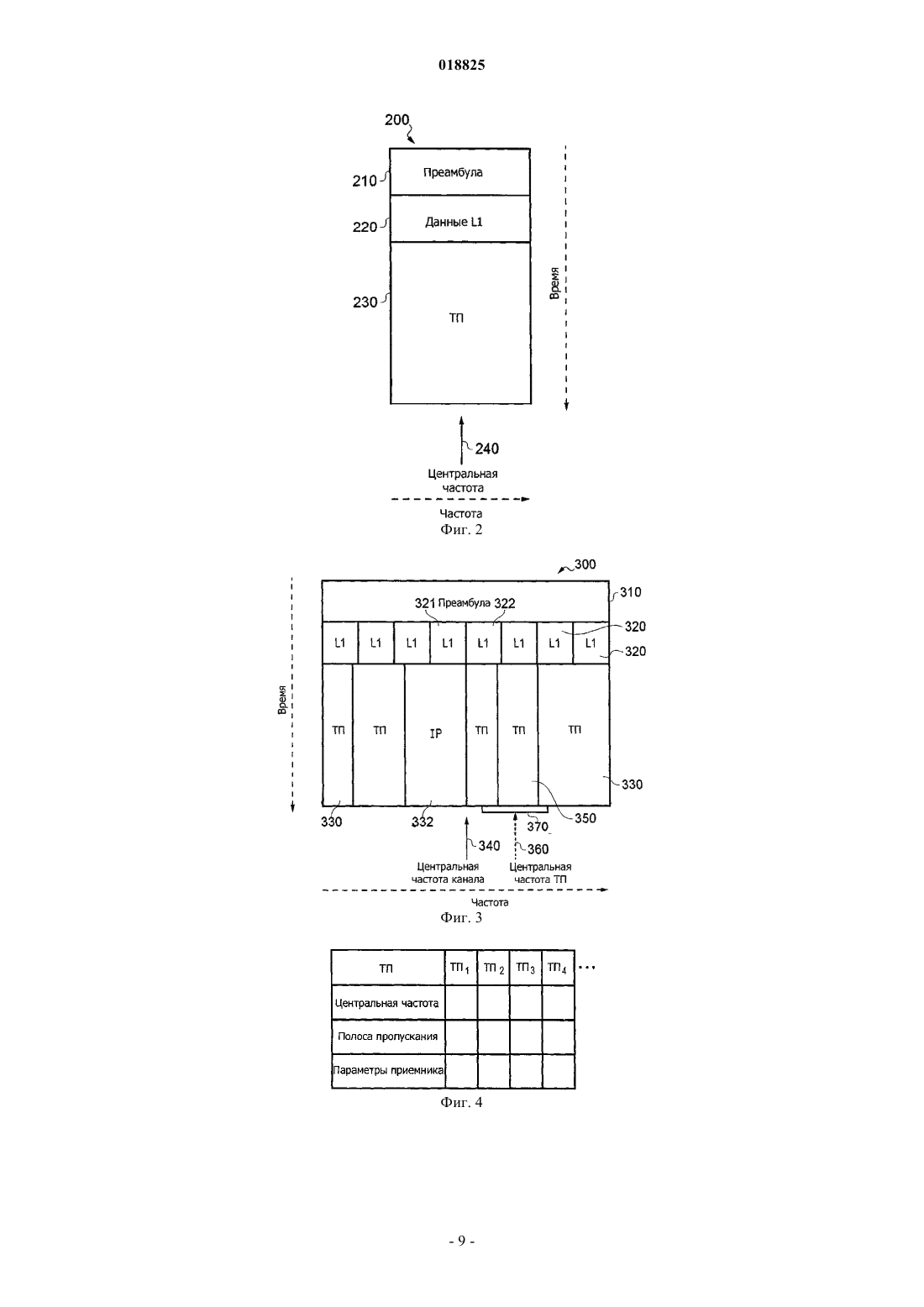

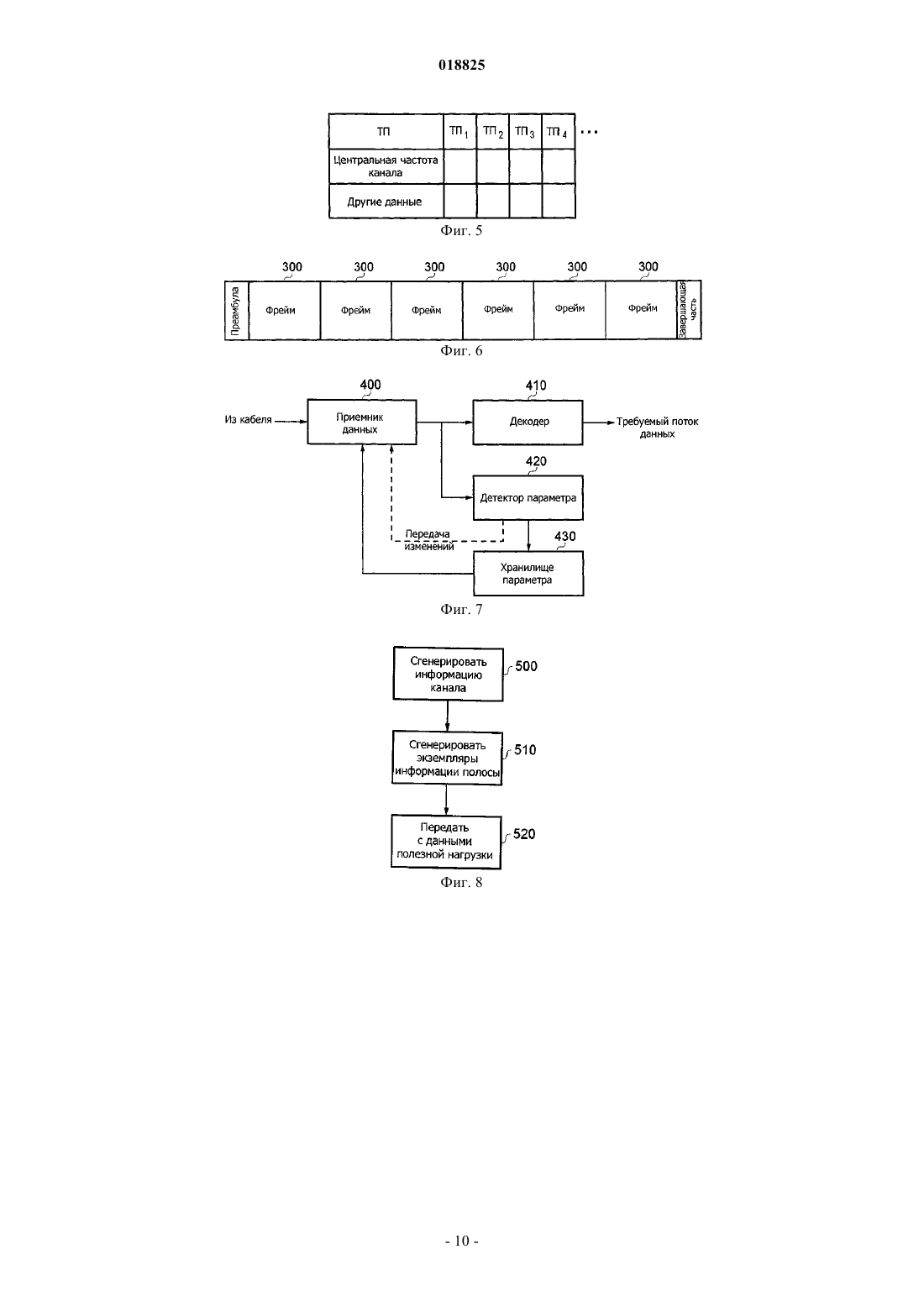

Передатчик (10) цифрового сигнала, в котором каждый из множества потоков (330) данных передают путем модуляции соответствующей полосы частот, при этом каждая из полос частот находится в одном частотном канале группы, включающей по меньшей мере один или более частотных каналов, причем каждая из полос частот занимает не более чем заданную максимальную полосу пропускания, которая меньше или равна ширине частотного канала; при этом передатчик содержит средство (130) для передачи на соответствующей частоте, расположенной в пределах каждого частотного канала, одной или больше групп поднесущих, каждая из которых переносит данные информации полосы, определяющие полосы частот, соответствующие всем потокам (330) данных, переносимым в пределах этого частотного канала, при этом одна или больше групп поднесущих, каждая переносящая данные информации полосы, распределены таким образом,что любая часть частотного канала, равная по протяженности заданной максимальной полосе пропускания, включает в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы. Уоллер Артур Саймон (GB) Фелицына С.Б. (RU) Изобретение относится к передаче и приему цифрового сигнала. В настоящее время при цифровой телевизионной широковещательной передаче используют цифровые сигналы. Стандарты, такие как так называемые стандарты DVB (ЦШВ, цифровая широковещательная передача видеоданных), существуют с 1990-ых гг. и обеспечивают целый диапазон схем квадратурной амплитудной манипуляции (QAM, КАМ) для услуг широковещательной передачи, наряду с форматами для передачи, которые сопровождают данные управления и метаданные. Эти стандарты определяют как радиочастотные технологии (RF, РЧ), используемые для передачи данных, так и способ, с помощью которого данные, представляющие различные услуги широковещательной передачи, организованы в пакеты и потоки данных для передачи. Стандарты ЦШВ подробно описаны во многих источниках, поэтому ниже будет приведено только краткое описание изобретения со ссылкой на стандарты, относящиеся к широковещательной передаче кабельных услуг, хотя, конечно, следует понимать, что аналогичные рассуждения также можно применять (например) к цифровым спутниковым услугам и наземным службам широковещательной передачи. Обычно видеоданные, аудиоданные и сопровождающие данные, соответствующие программе широковещательной передачи, мультиплексируют в виде Программного потока (PS, ПП) в соответствии со стандартом MPEG 2. Один или больше ПП мультиплексируют для формирования транспортного потока(TS, ТП) данных, формируемого как последовательность пакетов данных фиксированной длины. Скорость передачи битов ТП может находиться в диапазоне от приблизительно 6 до 64 Мбит/с в зависимости от параметров, таких как схема модуляции при использовании (например, 16 КАМ-256 КАМ) и полоса пропускания канала широковещательной передачи, которая будет использоваться для передачи ТП. При применении современной технологии один канал широковещательной передачи (с полосой пропускания до 8 МГц) переносит один ТП. ТП включает в себя сформированные в виде пакетов данные программы (видео-, аудиоданные и т.д.) и сформированные в виде пакетов данные управления, определяющие различные программы, переносимые этим ТП. В случае необходимости также передают так называемую таблицу информации сети (NIT, ТИС), которая представляет информацию о физической сети,такую как частоты каналов, источник услуги и название услуги. Существует растущая потребность не только в большем количестве услуг цифрового телевидения,но также и в более высоком качестве (в том, что касается качества изображения и разрешающей способности звука) услуг. Эта потребность оказывает влияние на цифровую нагрузку, переносимую каждым каналом. Таким образом, существует необходимость в более гибком и эффективном использования доступного спектра широковещательной передачи. В настоящем изобретении предусмотрен передатчик цифрового сигнала, в котором каждый из множества потоков данных передают путем модуляции соответствующей полосы частот, при этом каждая из полос частот находится в одном частотном канале одной группы, включающей по меньшей мере один частотный канал, причем каждая из полос частот занимает не более чем заданную максимальную полосу пропускания, которая меньше или равна ширине частотного канала; при этом передатчик содержит средство (130) для передачи на соответствующей частоте, расположенной в пределах каждого частотного канала, одной или больше групп поднесущих, каждая из которых переносит данные информации полосы, определяющие полосы частот, соответствующие всем потокам (330) данных, переносимым в пределах этого частотного канала, при этом одна или больше групп поднесущих, каждая переносящая данные информации полосы, распределены таким образом, что любая часть частотного канала, равная по протяженности заданной максимальной полосе пропускания, включает в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы. Варианты воплощения настоящего изобретения обычно обеспечивают возможность использовать каналы с большей, чем у приемника, полосой пропускания или возможность использовать каналы шириной больше любого отдельного потока нагрузки, обеспечивая механизм, обозначающий для приемника, в каком месте в пределах канала частоты следует устанавливать полосу пропускания приемника для того,чтобы принимать требуемый поток данных. Дальнейшие соответствующие аспекты и свойства настоящего изобретения определены в приложенной формуле изобретения. Варианты воплощения изобретения будут описаны ниже только в качестве примера, со ссылкой на прилагаемые чертежи, на которых: на фиг. 1 схематично иллюстрируется система передачи цифрового сигнала; на фиг. 2 схематично представлен ранее предложенный фрейм передачи данных; на фиг. 3 схематично представлен фрейм передачи данных в соответствии с вариантом воплощения настоящего изобретения; на фиг. 4 схематично представлен пакет данных L1; на фиг. 5 схематично показана таблица информации сети; на фиг. 6 схематично представлен суперфрейм данных; на фиг. 7 схематично представлено устройство приемника; на фиг. 8 схематично представлен способ передачи и на фиг. 9 схематично представлен способ приема. Рассмотрим теперь фиг. 1, на которой представлена система передачи цифрового сигнала, содержащая передатчик 10 и приемник 20, соединенные каналом 30 передачи данных. В данном примере канал передачи представляет собой проводной канал (этот термин охватывает электропроводные провода и оптические кабели), и система по фиг. 1 выполнена с возможностью предоставления услуги кабельного телевидения. В общих чертах, за исключением случая, когда описаны различия, устройство работает в соответствии со стандартами DVB-C (ЦШВ-К, цифровая широковещательная передача видеоданных по кабелю). Также предусмотрен используемый в случае необходимости обратный канал 40, по которому данные, такие как данные о покупке или статистические данные просмотра, могут быть переданы из приемника в передатчик. Обратный канал представляет собой обычный канал и не будет дополнительно здесь описан. Настоящие технологии не ограничиваются кабельными системами. Соответствующие технологии можно использовать в других системах передачи, таких как наземные или спутниковые системы передачи данных. Передатчик содержит множество программных мультиплексоров 100 по одному на каждый поток данных программы, предназначенных для передачи. Они мультиплексируют видеоданные, аудиоданные и потоки данных, относящиеся к программе, в поток программы (ПП) по стандарту MPEG 2. ПП мультиплексируют с помощью мультиплексора 110 транспорта с ПП для других программ, формируя транспортный поток (ТП) по стандарту MPEG 2. ТП представляет собой основной цифровой поток данных,переносимый системой, и он может иметь скорость передачи битов в общем в диапазоне от приблизительно 6 до приблизительно 64 Мбит/с. ТП мультиплексируют с другими ТП (или другими входными потоками данных, такими как так называемые обобщенные инкапсулированные потоки данных, обобщенные непрерывные потоки данных или обобщенные, сформированные в виде пакетов фиксированной длины потоки данных) и также с информацией сети (которая будет описана ниже) с помощью мультиплексора 120, и полученные в результате данные передают в кодер и модулятор 130. Кодер и модулятор 130 охватывают такие функции, как формирование пакетов, кодирование канала, перемежение данных (по времени и/или частоте), преобразование длины слова, дифференциальное кодирование, кодирование КАМ, генерирование фрейма, фильтрация в основной полосе и модуляция радиочастоты (РЧ), такая как модуляция OFDM (МОЧР, мультиплексирование с ортогональным частотным разделением сигналов), при которой каждый поток нагрузки переносят с помощью модулированной группы или обычно по соседним поднесущим. За исключением описанных случаев эти функции соответствуют известным функциям передатчика ЦШВ-К (в практической системе вполне возможно использовать множество передатчиков, соединенных с устройством комбинирования, для генерирования комбинированного модулированного РЧ сигнала). Модулированный РЧ сигнал передают в кабель 30 для передачи в один или больше (и обычно в большое количество) приемников 20. Передатчик 10 работает под управлением контроллера 140. Функции, выполняемые контроллером 140 (например, подготовка ТИС и данных информации полосы), будут описаны ниже. Приемник 20 будет описан более подробно ниже, в частности, со ссылкой на фиг. 7. В данный момент достаточно отметить, что приемник работает в соответствии с информацией управления для демодуляции и декодирования требуемых потоков данных (например, определенного ТП) из переданного сигнала. Во время работы передатчик 10 работает по множеству частотных каналов. Они располагаются, в общем, в пределах диапазона от приблизительно 40 до приблизительно 800 МГц. Но в современных технологиях также могут применяться компоновки, имеющие только один частотный канал. В пределах каждого канала данные передают с использованием модуляции МОЧР множества поднесущих. В существующих системах каналы имеют фиксированную ширину, например 8 МГц, и каждый канал располагается рядом по частоте (возможно, с небольшой защитной полосой) со следующим каналом. На фиг. 2 схематично иллюстрируется фрейм 200 передачи данных в пределах такого канала в существующей системе ЦШВ-К. На фиг. 2 время представлено в вертикальном направлении вниз и частота представлена в горизонтальном направлении (оба относительно ориентации чертежа). В направлении времени фрейм 200 данных содержит:(a) данные 210 преамбулы, которые помимо прочих возможных функций используются для отметки начала фрейма данных;(b) данные уровня 1 (L1), которые помимо других возможных функций идентифицируют последующую полезную нагрузку данных и обеспечивают параметры физического уровня для использования приемниками в отношении кодирования полезной нагрузки данных; и(с) данные полезной нагрузки - в этом случае ТП. Фрейм 200 данных занимает всю ширину канала (8 МГц в данном примере). Ширина полосы пропускания приемника также может соответствовать этой ширине канала. В соответствии с этим приемник может быть успешно совмещен с каналом такого типа просто путем указания центральной частоты кана-2 018825 ла. Такая информация о центральной частоте может быть предусмотрена в необязательной таблице информации сети (ТИС), передаваемой как часть каждого ТП. В качестве альтернативы центральные частоты могут быть детектированы приемником, осуществляющим автоматизированное "качание" канала, при котором весь доступный диапазон частот сканируют для детектирования каналов широковещательной передачи. Настоящий вариант воплощения позволяет использовать каналы разной ширины (например, 8, 16 или 32 МГц). Однако полоса пропускания приемника (и, соответственно, максимальная разрешенная полоса пропускания, по которой передают одиночный поток данных полезной нагрузки, такой как ТП) остается такой же, как и в предыдущих системах, например 8 МГц. Другими словами, заданная полоса пропускания приемника меньше или равна ширине канала. Технологии также позволяют переносить множество ТП или полезную нагрузку других типов в пределах одного канала. Фиг. 3, иллюстрирующая фрейм передачи данных ЦШВ-К 2, в соответствии с вариантом воплощения настоящего изобретения будет использоваться для пояснения работы такой технологии. И снова время представлено в вертикальном направлении вниз, и частота показана в горизонтальном направлении. Фрейм 300 данных имеет (в данном примере) ширину 32 МГц и начинается с данных 310 преамбулы, аналогично данным 210 преамбулы. После данных преамбулы следует множество экземпляров данных L1 на разных частотах в пределах канала. Конкретное содержание данных L1 поясняется ниже, но со ссылкой на пример, показанный на фиг. 3, следует отметить, что 8 таких экземпляров предусмотрены в пределах канала шириной 32 МГц. Другими словами, для каждого экземпляра данных L1 предусмотрена группа соседних поднесущих МОЧР, которые, когда их используют как группу, занимают полосу шириной 4 МГц, хотя в более общем случае каждый экземпляр мог бы быть меньше или равен половине полосы пропускания приемника, и могло бы, соответственно, присутствовать большее количество экземпляров, если бы полоса пропускания каждого экземпляра была меньше (фактически, для исключения проблем затухания амплитуды на границах полосы пропускания фильтров, определяющих каналы, каждый экземпляр L1 мог бы быть на очень незначительную величину уже чем 4 МГц, но с целью настоящего описания предполагается, что они имеют ширину 4 МГц). Восемь экземпляров данных L1 (в данном примере) в пределах одного канала шириной 32 МГц являются идентичными и для удобства их передают одновременно. Причина того, что данные L1 передают в полосе пропускания не большей, чем половина полосы пропускания приемника, состоит в том, что каждый раз, когда полосу пропускания приемника 8 МГц совмещают с каналом шириной 32 МГц, полоса пропускания приемника ограничена так, что она охватывает по меньшей мере один полный экземпляр данных L1. Множество экземпляров данных L1 не обязательно (когда их рассматривают вместе) должны заполнять всю ширину канала. Между ними возможны зазоры по частоте или защитные полосы. Ограничение, состоящее в том, что ширина отдельного экземпляра должна быть меньше или равна половине полосы пропускания приемника, предполагает, что полоса пропускания приемника меньше, чем ширина канала; если приемник может фактически охватывать весь канал, тогда, в принципе, может потребоваться только один экземпляр, и такое ограничение не будет применимо. Как отмечено выше, для приемника существуют два способа установления места расположения канала. Один из них представляет использование ТИС и другой представляет качание частоты, как описано выше. ТИС в этом варианте воплощения определяет центральную частоту для каждого канала, не определяя частотные диапазоны для отдельных ТП в пределах этого канала. Каждый ТП, переносимый в канале, описан по центральной частоте этого канала, а не по центральной частоте полосы частот, в которой переносят поток данных, представляющий этот ТП. Для того чтобы найти центральную частоту частотного диапазона для соответствующего ТП, приемник вначале совмещает свою полосу пропускания приемника с центральной частотой 340 канала, затем детектирует следующий доступный экземпляр данныхL1 (который в данном случае мог бы представлять собой следующую доступную передачу одного из экземпляра 321 или экземпляра 322), затем детектирует из принятых данных L1 центральную частоту и другие параметры приема (например, параметры КАМ, идентичность потоков поднесущих, полосу пропускания и т.д.) требуемого ТП. Например, если требуемый ТП для конкретного ПП представляет собой ТП 350, данные L1 для этого ПП будут определять, по меньшей мере, (а) ТП; (b) центральную частоту 360 ТП и (с) параметры приемника для ТП. Зная центральную частоту и полосу пропускания, приемник мог бы совместить свою полосу пропускания 370 приемника для обеспечения охвата полосы, занятой этим ТП. Если расположение требуемого канала определяют по качанию частоты, тогда механизм установления расположения ТП аналогичен тем, что приемник совмещает свою полосу пропускания с любым положением в пределах канала и детектирует экземпляр данных L1. Начиная с этого места, приемник может выделять всю информацию, необходимую для приема требуемой ТП, таким же образом, как было только что описано выше. Данные 330 полезной нагрузки следуют после данных L1. Множество ТП могут быть перенесены одним каналом вместе с другими типами данных, такими как данные 332 IP (ПИ, протокол Интернет) пример более общего типа данных, известного как "обобщенная инкапсуляция потока" или GSE (ОИП). На фиг. 4 схематично иллюстрируется экземпляр данных L1. Данные L1 имеют различные существующие функции в пределах ЦШВ-К и в стандартах MPEG, но здесь будут описаны специфичные функции для каждого ТП (например, таких ТП, как ТП 1 4), при этом данные L1 определяют центральную частоту каждого ТП; полосу пропускания ТП и параметры приемника для этого ТП. На фиг. 5 схематично иллюстрируется таблица информации сети (ТИС). ТИС передают как поток данных с уникальным идентификатором PID (ИДП) программы. Если его передают по меньшей мере один раз в каждом ТП, он, таким образом, может быть выделен по ссылке на этот ИДП. При этом его рассматривают как необязательный и отдельный в контексте стандартов ЦШВ-К, и, таким образом, он может содержать различные типы данных. Но среди таких других возможных функций в настоящем контексте ТИС используется для идентификации центральной частоты канала (и, в случае необходимости,данных других параметров) для каждого ТП. На фиг. 6 схематично иллюстрируется суперфрейм данных, относящийся к одному каналу. Суперфрейм данных сформирован из множества фреймов (таких как фрейм 300, показанный на фиг. 3), перед которым следуют данные преамбулы и после которого следуют данные заключительной части. Дополнительный суперфрейм может следовать непосредственно после данных заключительной части законченного суперфрейма. Каждый фрейм содержит множество экземпляров данных L1 (т.е. распределенных по частотному диапазону, относящемуся к этому каналу, и повторяемых по времени по меньшей мере один раз в течение фрейма), что означает, что экземпляры данных L1 повторяют периодически в течение периода времени суперфрейма. Для представления контекста периодов фреймы могут иметь длину, измеряемую в миллисекундах, в то время как суперфрейм может иметь длину, измеряемую часами или даже дольше. Таким образом, задержка, связанная с установлением правильного ТП и параметров приемника для конкретного ПП, составляет порядка длины одного фрейма. Система ограничена тем, что изменение данных L1 возникает только на границах суперфрейма. Возможно, что новые значения данных L1 будут переданы в последних немногих фреймах суперфрейма,но не будут оказывать какой-либо эффект до границы суперфрейма, для того, чтобы обеспечить приемнику возможность подготовиться к (например) операции повторной настройки. На фиг. 7 схематично иллюстрируется устройство приемника. Входящий сигнал из кабеля передают в приемник данных, который содержит тюнер (имеющий в данном примере полосу пропускания 8 МГц,хотя она может быть отрегулирована, как описано ниже), демодулятор КАМ и декодер канала, который выполняет такие известные операции как дифференциальное декодирование, преобразование длины слова, обратное перемежение и т.п., для генерирования выходных данных. Сигнал данных, выводимый приемником 400 данных, передают в декодер 410 и детектор 420 параметра, ассоциированный с хранилищем 430 параметра. Детектор 420 параметра выполняет функции детектирования деталей канала из ТИС или из качания частоты и детектирования деталей ТП по данным L1. Все эти детали сохраняют в хранилище 430 параметра и используют для управления приемником 400 данных. Способ, с помощью которого выполняют эту обработку, будет кратко представлен ниже со ссылкой на фиг. 9. Соединение пунктирной линии между детектором 420 параметра и приемником 400 данных обозначает упомянутую выше возможность передачи детектором параметров деталей в направлении конца суперфрейма, на котором происходят изменения параметров приема, для того чтобы они вступили в силу в конце суперфрейма. Декодер 400 во время работы декодирует требуемый поток ПП данных один раз после того, как будут установлены соответствующие параметры приемника. Приемник 400 данных может иметь различную полосу пропускания в определенных пределах. Например, приемник 400 данных может иметь полосу пропускания, которую можно выбирать между 8 и 7 МГц (возможно, для обеспечения возможности совместимости со старыми системами, с различными экземплярами предыдущих систем ЦШВ-К). Такое свойство фактически можно использовать совместно с существующими технологиями таким образом, что, когда данные L1 имеют определенные параметры для приема требуемого потока данных, приемник данных может установить свою полосу пропускания приемника на самую нижнюю (или просто на нижнюю) установку (среди этих значений, доступных для приемника данных), при который все еще охватывается требуемый поток данных, учитывая, конечно,возможность так называемого спада амплитудной частотной характеристики, который уменьшает отклик приемника данных на краях полосы пропускания приемника данных. В случае, когда используют такое свойство, приемник данных может, например, установить свою полосу пропускания обратно на более высокий уровень (если это действительно необходимо, учитывая ширину каждого экземпляра данныхL1) всякий раз, когда специально требуется получить доступ к данным L1. На фиг. 8 показана блок-схема последовательности операций, представляющая работу передатчика. На фиг. 8 этапы 500 и 510 выполняют (в данном примере) с помощью контроллера 140, в котором генерируют информацию канала (соответствующую данным ТИС, описанным выше), и экземпляры информации полосы пропускания (соответствующие экземплярам данных L1, описанным выше). Следует отметить, что генерирование данных ТИС является необязательным; каналы могут быть идентифициро-4 018825 ваны вместо этого по качанию частоты. На этапе 520 эти данные передают (этап, выполняемый кодером и модулятором 130). На фиг. 9 показана блок-схема последовательности операций, иллюстрирующая работу приемника. На фиг. 9 на этапе 600 детектируют требуемый канал (для требуемого выходного потока данных). Он может представлять собой детектор 420 параметра, проверяющий данные ТИС среди текущего детектируемого канала, или он может представлять собой качание частоты с последующим анализом данныхL1 в детектируемых каналах с помощью детектора параметра. На этапе 610 детектор 420 параметра сохраняет соответствующие параметры для требуемого канала в хранилище 430 параметров и приемник 400 данных совмещает свою полосу пропускания приемника с требуемым каналом (предпочтительно с центральной частотой требуемого канала). На этапе 620 детектор 420 параметра принимает информацию полосы (соответствующую данным L1) для требуемого выходного потока через приемник данных и сохраняет соответствующие параметры в хранилище 430 параметров. Приемник данных совмещает свою полосу пропускания приемника с центральной частотой требуемой полосы (т.е. с участком канала, содержащим требуемые данные полезной нагрузки) на этапе 630. Данные полезной нагрузки могут затем быть приняты и декодированы декодером 410 для получения требуемого выходного потока. Следует отметить, что фактически данные L1 могут определять центральную частоту приемника,которая фактически не представляет собой центральную частоту полосы, содержащей требуемые данные полезной нагрузки, но которая все еще установлена так, что приемник, когда он установлен по центру вокруг принимаемой центральной частоты приемника, все еще принимает все поднесущие, относящиеся к требуемым данным полезной нагрузки. Один пример причины, по которой такое может быть выполнено, состоит в том, что требуемая полоса расположена близко к кромке канала, и присутствует потенциально представляющий помеху сигнал, находящийся за пределами канала, но расположенный рядом или поблизости к кромке канала. Здесь может быть предпочтительно установить смещение для центральной частоты приемника, определенной по данным L1, от кромки канала таким образом, чтобы приемник, менее вероятно, принимал сигнал, представляющий помеху. В то же время детектор параметра продолжает отслеживать информацию полосы, содержащуюся в последовательно принимаемых экземплярах данных L1, на этапе 640. В варианте воплощения полоса пропускания данных L1 установлена так, что независимо от расположения центральной частоты приемника данных он всегда принимает по меньшей мере один полный экземпляр данных L1. Однако в другом варианте воплощения, если полоса пропускания данных L1, полоса пропускания приемника и центральная частота установлены так, что принимаются только (например) более высокие поднесущие одного экземпляра данных L1 и более низкие поднесущие следующего экземпляра данных L1, приемник данных может быть выполнен с возможностью изменять порядок этих принятых поднесущих (например, после этапа FFT (БПФ, быстрое преобразование Фурье) на стороне приемника) на порядок, соответствующий полному экземпляру данных L1, для демодуляции и декодирования. На этапе 650, если будут детектированы какие-либо изменения информации полосы, управление переходит обратно на этап 630 таким образом, чтобы можно было регулировать соответствующие параметры приемника. В противном случае, управление переходит обратно на этап 640 таким образом, чтобы можно было продолжить обработку отслеживания. Хранилище параметра можно использовать для дополнительного улучшения работы приемника. Исторически канал широковещательной передачи переносит один ТП. Центральную частоту этого канала включают в ТИС (если присутствует) или декодируют приемником как часть частоты качания и сохраняют в базе данных приемника в соответствии с этим ТП. Когда приемнику требуется принять ТП, он может справляться со своей базой данных для поиска центральной частоты для этого ТП и передачи этой информации в тюнер, в качестве параметра настройки. В описанных здесь вариантах воплощения ТП может занимать полосу частот, формирующую поднабор канала частоты. Если приемник будет следовать такому историческому подходу, описанному выше, он сохраняет центральную частоту канала и устанавливает свою полосу пропускания приемника по центральной частоте всякий раз, когда требуется принять определенный ТП, который составляет часть этого канала (или весь канал). Затем требуется считать данные L1, как описано выше, для определения точной полосы частот, используемой ТП, что, возможно, потребует возврата к этой полосе частот (в пределах того же канала), чтобы обеспечить возможность приема правильной полосы частот. Операции на этих двух этапах могут потребоваться каждый раз, когда нужно принять ТП. Варианты воплощения настоящего изобретения обеспечивают другой способ выполнения такой операции настройки. Первый раз, когда требуется ТП, приемник настраивается на центральную частоту канала для того, чтобы определить параметры частоты для этого ТП, прежде чем (в случае необходимости) он вернется к правильной полосе частот. Однако, как только полоса частот для ТП (и, потенциально,другие параметры приемника) будут определены по данным L1, они будут сохранены в хранилище параметра как справочная запись, относящаяся к этому ТП. Это означает, что в следующий раз, когда приемнику потребуется принять этот ТП, он будет использовать информацию, уже сохраненную в хранилище параметра, для непосредственного совмещения с полосой частот, используемой этим ТП. Это пред-5 018825 ставлено этапом 605 на фиг. 9. Конечно, полоса частот могла быть модифицирована после того, как подробные параметры были сохранены в хранилище параметра, поэтому все еще выполняются проверки,относящиеся к этапам 640 и 650, для того, чтобы проверить, не изменились ли параметры приемника,подробно представленные в данных L1. Следует отметить, что, поскольку экземпляры данных L1 в пределах канала являются идентичными, этапы 640 и 650 могут быть выполнены для проверки параметров сохраненными как в кэш в хранилище параметра, всякий раз, когда приемник настраивается на любой ТП в этом канале частоты; а не когда приемник настраивают на определенный ТП. Таким образом, приемник сохраняет в кэш (в хранилище параметра) последние известные параметры для ТП вместо канала, как отмечено в ТИС. Следует понимать, что устройство и способы, описанные выше, могут быть воплощены, по меньшей мере, частично путем расчета или с помощью устройства обработки данных, работающего под управлением соответствующих команд, вырабатываемых программными средствами. В вариантах осуществления изобретения для предоставления таких программных средств могут быть использованы носители данных или сигналы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Передатчик (10) цифрового сигнала, в котором каждый из множества потоков (330) данных передают путем модуляции соответствующей полосы частот, при этом каждая из полос частот находится в одном частотном канале группы, включающей по меньшей мере один или более частотных каналов,причем каждая из полос частот занимает не более чем заданную максимальную полосу пропускания,которая меньше или равна ширине частотного канала; при этом передатчик содержит средство (130) для передачи на соответствующей частоте, расположенной в пределах каждого частотного канала, одной или больше групп поднесущих, каждая из которых переносит данные информации полосы, определяющие полосы частот, соответствующие всем потокам (330) данных, переносимым в пределах этого частотного канала, при этом одна или больше групп поднесущих, каждая переносящая данные информации полосы,распределены таким образом, что любая часть частотного канала, равная по протяженности заданной максимальной полосе пропускания, включает в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы. 2. Передатчик (10) по п.1, содержащий средство (130) для передачи для каждого потока (330) данных информации канала, определяющей соответствующий частотный канал. 3. Передатчик (10) по п.2, в котором по меньшей мере один из частотных каналов переносит информацию канала, относящуюся к потокам (330) данных, переносимых по меньшей мере одним другим частотным каналом. 4. Передатчик (10) по п.2 или 3, в котором информация канала определяет центральную частоту(340) соответствующего частотного канала. 5. Передатчик (10) по любому из предыдущих пунктов, выполненный с возможностью повторяющейся передачи упомянутых одной или больше групп поднесущих, переносящих данные информации полосы. 6. Передатчик (10) по п.5, выполненный с возможностью передачи каждой группы поднесущих, переносящей данные информации полосы, через периодические интервалы времени. 7. Передатчик (10) по п.6, в котором данные, переносимые частотным каналом, расположены как фреймы (300) данных, и каждую группу поднесущих, переносящую данные информации полосы, передают по меньшей мере один раз в каждом фрейме (300) данных. 8. Передатчик (10) по п.6 или 7, выполненный таким образом, что все группы поднесущих, каждая из которых переносит данные информации полосы, передают, по существу, одновременно. 9. Передатчик (10) по п.7 или 8, в котором множество последовательных фреймов (300) данных расположены как суперфрейм данных; и полосы частот, используемые потоками (330) данных, ограничены таким образом, что изменения в информации полосы могут не возникать в суперфрейме. 10. Передатчик (10) по любому из предыдущих пунктов, в котором каждая группа поднесущих, переносящая данные информации полосы, занимает полосу пропускания не больше, чем половина заданной максимальной полосы пропускания. 11. Передатчик (10) по любому из предыдущих пунктов, в котором заданная максимальная полоса пропускания составляет 8 МГц и ширину частотного канала выбирают из группы, состоящей из 8, 16 и 32 МГц. 12. Передатчик (10) по любому из предыдущих пунктов, в котором заданная максимальная полоса пропускания меньше, чем ширина частотного канала. 13. Передатчик (10) по любому из предыдущих пунктов, в котором, по меньшей мере, некоторые из потоков (330) данных представляют видео- и/или аудиосигналы. 14. Система связи, содержащая передатчик (10) по любому из предыдущих пунктов и приемник (20) цифрового сигнала, предназначенный для приема требуемого потока данных из цифрового сигнала, передаваемого передатчиком (10), и содержащий приемник (400) данных, имеющий полосу (370) пропускания приемника, равную или больше, чем заданная максимальная полоса пропускания; в которой приемник (400) данных выполнен с возможностью совмещения своей полосы (370) пропускания с каналом передатчика (10) для приема в пределах этого канала групп поднесущих, каждая из которых переносит данные информации полосы, и затем ответа на принятую информацию полосы для совмещения своей полосы (370) пропускания так, чтобы она охватывала полосу частот требуемого потока данных. 15. Система по п.14, содержащая хранилище (430) параметра, выполненное с возможностью содержания информации для совмещения полосы (370) пропускания приемника (20) так, чтобы она охватывала полосу частот требуемого потока данных; и в котором, если поток данных требуется снова, тогда приемник (20) выполнен с возможностью совмещения своей полосы (370) пропускания в соответствии с сохраненной информацией о последней известной полосе частот требуемого потока данных. 16. Система по п.14 или 15, содержащая соединение (30) с использованием электрического и/или оптического кабеля для передачи цифрового сигнала из передатчика (10) в приемник (20). 17. Способ передачи цифрового сигнала, в котором каждый из множества потоков (330) данных передают путем модуляции соответствующей полосы частот, при этом каждая из полос частот находится в одном частотном канале одной группы частотных каналов, при этом каждая из полос частот занимает не более чем заданную максимальную полосу пропускания, которая меньше или равна ширине частотного канала; способ содержит следующий этап: передают на соответствующих частотах в пределах каждого частотного канала одну или больше групп поднесущих, каждая из которых переносит данные информации полосы, определяющие полосы частот, соответствующие всем потокам (330) данных, переносимых в пределах этого частотного канала,при этом одна или больше групп поднесущих, каждая переносящая данные информации полосы, распределены так, что любой участок частотного канала, равный по протяженности заданной максимальной полосе пропускания, включает в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы. 18. Приемник (20) цифрового сигнала, предназначенный для приема требуемого потока данных из цифрового сигнала, переносящего множество потоков (330) данных путем модуляции соответствующих полос частот, причем каждая из полос частот находится в одном частотном канале группы частотных каналов, а полосы частот занимают не более чем заданную полосупропускания приемника, которая меньше или равна ширине частотного канала; при этом цифровой сигнал переносит на соответствующих частотах в пределах каждого частотного канала повторяемое время от времени множество групп поднесущих, каждая из которых переносит данные информации полосы, определяющей параметры приемника и включающей в себя, по меньшей мере, полосы частот, соответствующие всем потокам (330) данных,переносимым в пределах частотного канала, причем эти группы поднесущих, каждая переносящая данные информации полосы, распределены таким образом, что любой участок частотного канала, равный по протяженности заданной полосе (370) пропускания приемника (20), должен включать в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы; в котором приемник (400) данных во время работы выполнен с возможностью совмещения своей полосы (370) пропускания с каналом для приема из этого канала группы поднесущих, переносящей данные информации полосы, и затем в ответ на принятую информацию полосы совмещать свою полосу (370) пропускания так, чтобы она охватывала полосу частот требуемого потока данных. 19. Приемник (20) по п.18, в котором приемник (400) данных содержит средство (420) для детектирования любых изменений в параметрах приемника (400), обозначенных последующей группой поднесущих, переносящей данные информации полосы; и средство (420) для изменения параметров приемника (400) для этого потока данных в ответ на такие изменения. 20. Приемник (20) по п.18 или 19, содержащий хранилище (430) для сохранения параметров приемника (400) для управления работой приемника(400); средство (420) обновления хранилища в ответ на параметры приемника (400), обозначенные принятой группой поднесущих, переносящей данные информации полосы. 21. Приемник (20) по п.20, в котором, если параметры приемника (400), относящиеся к требуемому потоку данных, присутствуют в хранилище (430), приемник (400) выполнен с возможностью совмещения своей полосы (370) пропускания в соответствии с параметрами приемника (400), сохраненными в хранилище (430). 22. Приемник (20) по любому из пп.18-21, содержащий средство (420) для детектирования из текущего детектируемого канала информации канала, определяющей соответствующий частотный канал для каждого потока (330) данных. 23. Приемник (20) по любому из пп.18-22, в котором модуляция потоком (330) данных полосы частот осуществляется путем модуляции OFDM (МОЧР, мультиплексирование с ортогональным частотным разделением сигналов) поднесущих, множество групп поднесущих, каждая из которых переносит данные информации полосы, переносятся поднесущими МОЧР, приемник (400) выполнен с возможностью получать из частотного канала группу поднесущих, переносящую данные информации полосы, путем изменения порядка по меньшей мере одной поднесущей МОЧР, если полоса пропускания группы поднесущих, переносящей данные информации полосы, полоса (370) пропускания приемника (400) и центральная частота установлены так, что принимаются более высокие поднесущие одной группы поднесущих, переносящей данные информации полосы и более низкие поднесущие следующей группы поднесущих, переносящей данные информации полосы, при этом изменение порядка приемником (400) обеспечивает полную группу поднесущих, переносящую данные информации полосы, для демодуляции и декодирования. 24. Способ приема цифрового сигнала для приема требуемого потока данных из цифрового сигнала,переносящего множество потоков (330) данных, путем модуляции соответствующих полос частот, каждая из которых находится в пределах соответствующего одного частотного канала из группы частотных каналов, причем полосы частот занимают не более чем заданную полосу (370) пропускания приемника(20), которая меньше или равна ширине канала, при этом цифровой сигнал переносит на соответствующих частотах в пределах каждого частотного канала повторяющееся время от времени множество групп поднесущих, каждая из которых переносит данные информации полосы, определяющей параметры приемника (20) и включающей в себя, по меньшей мере, полосы частот, соответствующие всем потокам(330) данных, переносимых в пределах этого канала частот, причем эти группы поднесущих, каждая переносящая данные информации полосы, распределены таким образом, что любой участок канала частот,равный по протяженности заданной полосе (370) пропускания приемника (20), должен включать в себя по меньшей мере одну группу поднесущих, переносящую данные информации полосы; способ содержит следующие этапы: совмещают полосы пропускания приемника (20) с каналом таким образом, чтобы принимать в пределах этого канала группу поднесущих, переносящую данные информации полосы; и в ответ на принятую информацию полосы совмещают полосу (370) пропускания приемника (20) таким образом, чтобы она охватывала полосу частот требуемого потока данных. 25. Способ по п.24, в котором модуляция потоком данных полосы частот включает модуляциюOFDM (МОЧР, мультиплексирование с ортогональным частотным разделением сигналов) поднесущих,множество групп поднесущих, каждая из которых переносит данные информации полосы, переносятся поднесущими МОЧР, совмещение полосы (370) пропускания приемника (20) с каналом осуществляют таким образом, чтобы принимать в пределах этого канала группу поднесущих, переносящую данные информации полосы, включающий изменение порядка по меньшей мере одной поднесущей МОЧР, если полоса пропускания групп поднесущих, переносящих данные информации полосы, полоса (370) пропускания приемника (20) и центральная частота установлены так, что принимаются более высокие поднесущие одной группы поднесущих, переносящей данные информации полосы и более низкие поднесущие следующей группы поднесущих, переносящей данные информации полосы, при этом изменение порядка приемником (20) обеспечивает полную группу поднесущих, переносящую данные информации полосы,для демодуляции и декодирования.
