Устройство для очистки и розлива воды

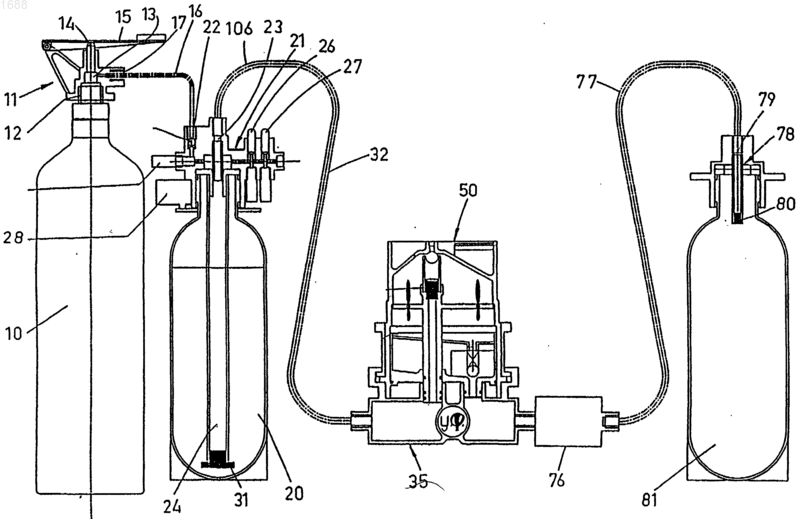

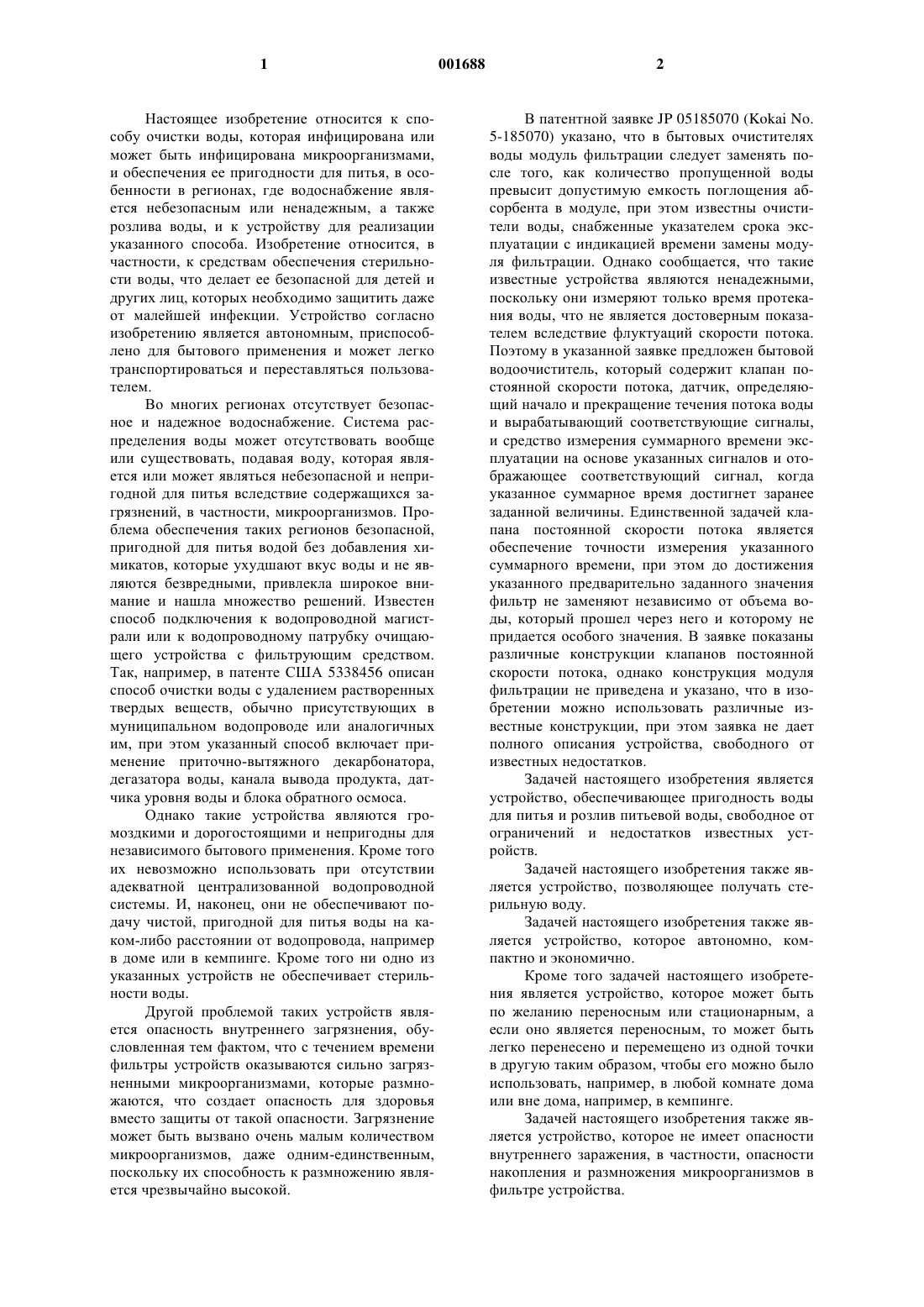

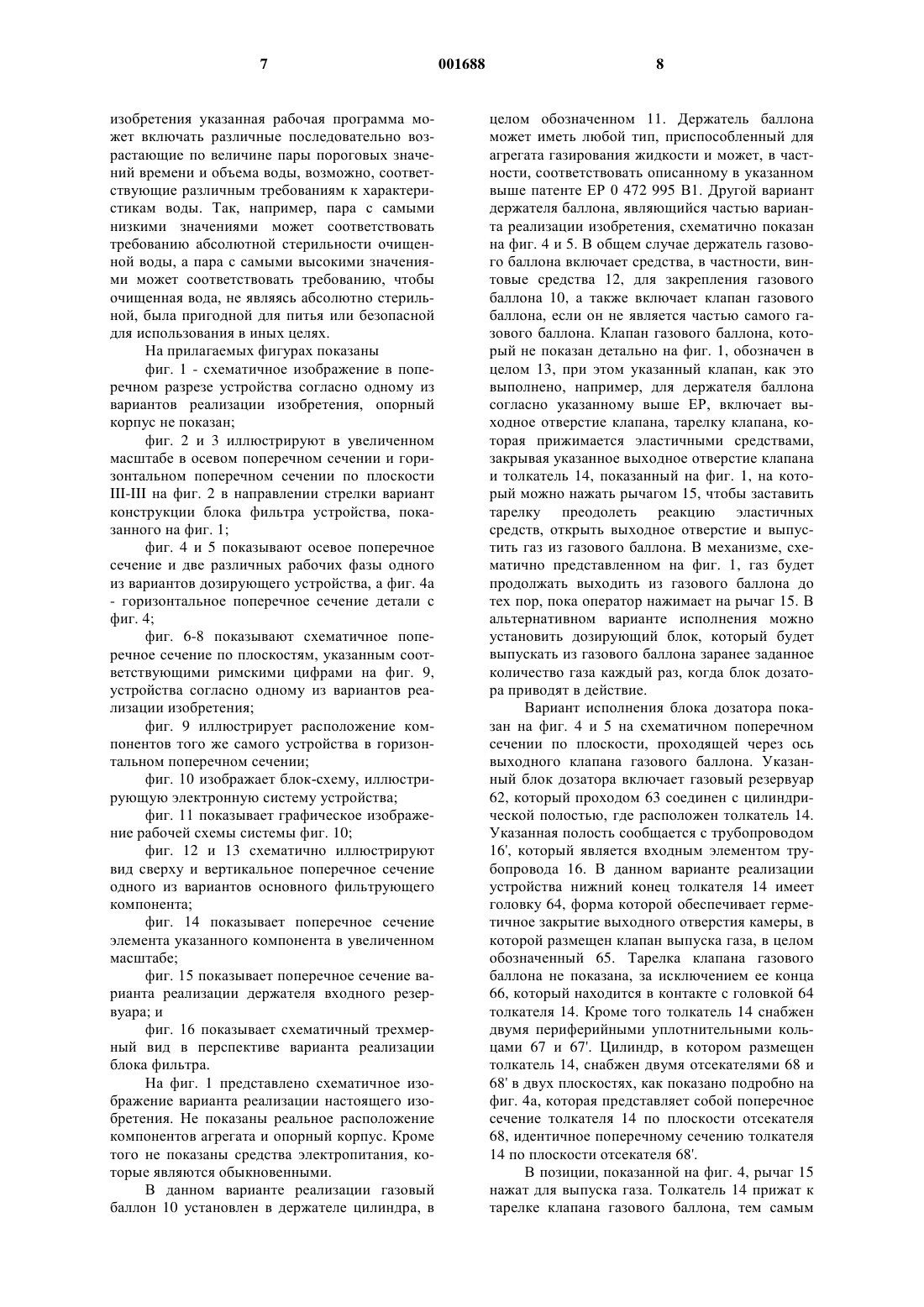

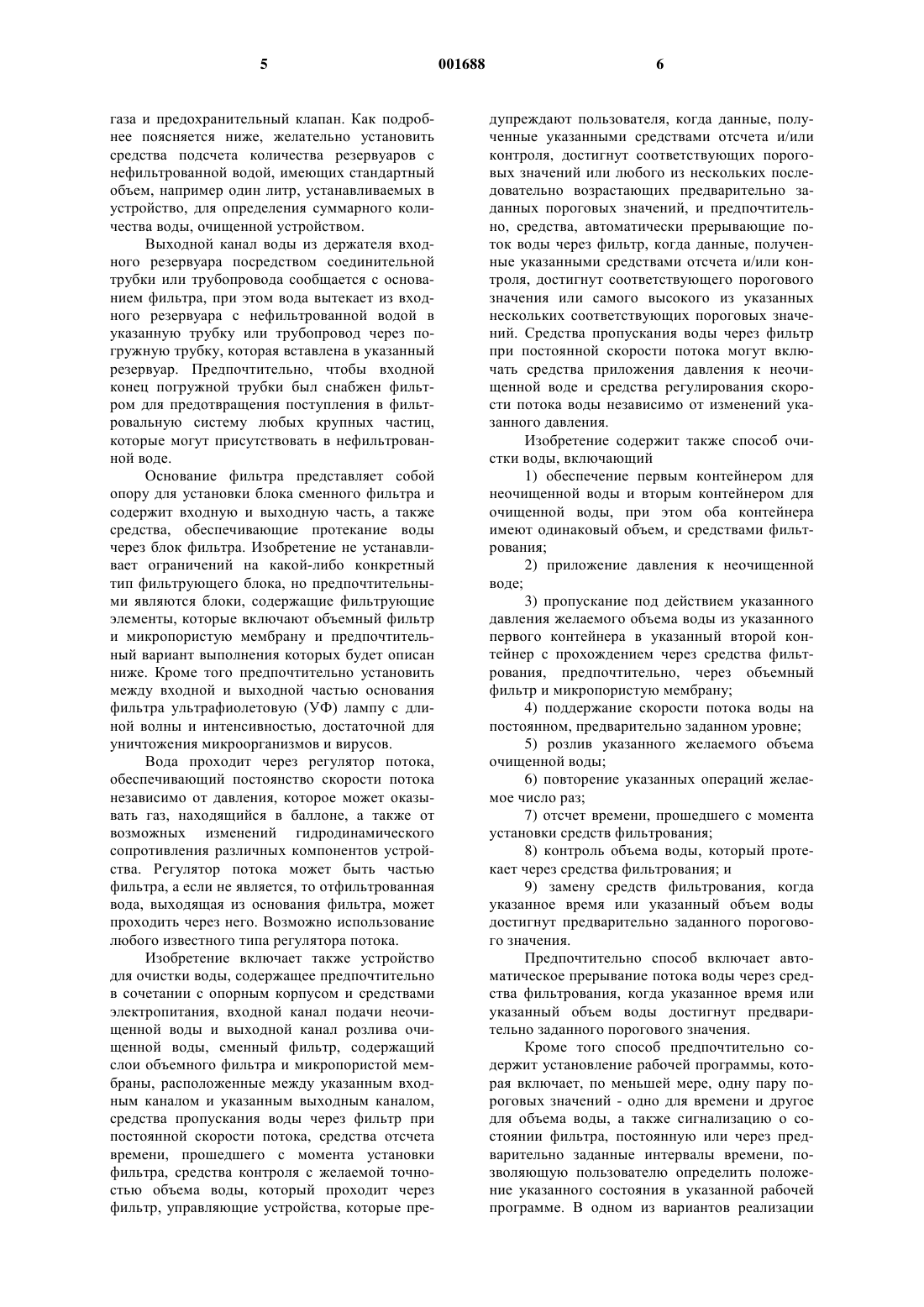

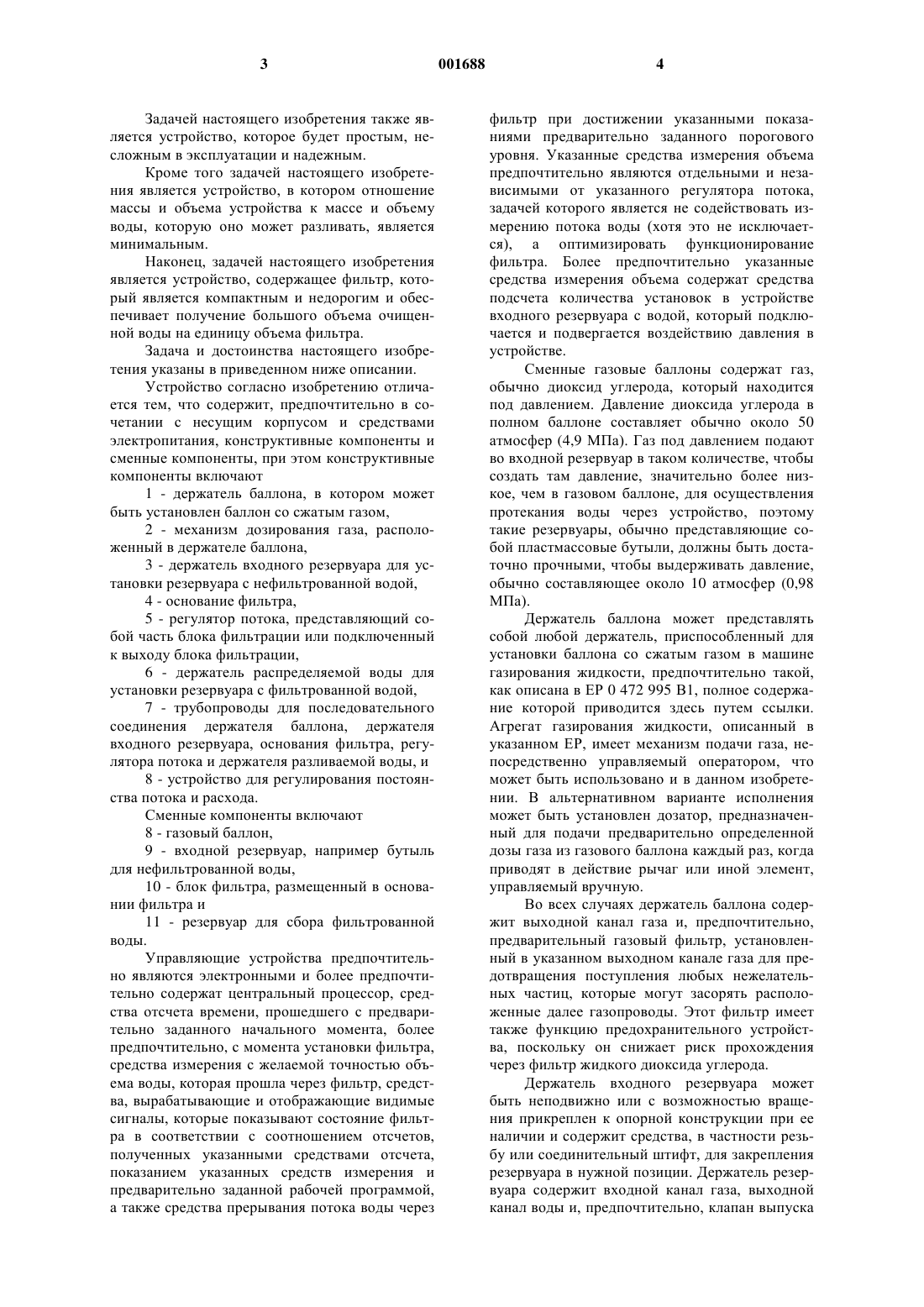

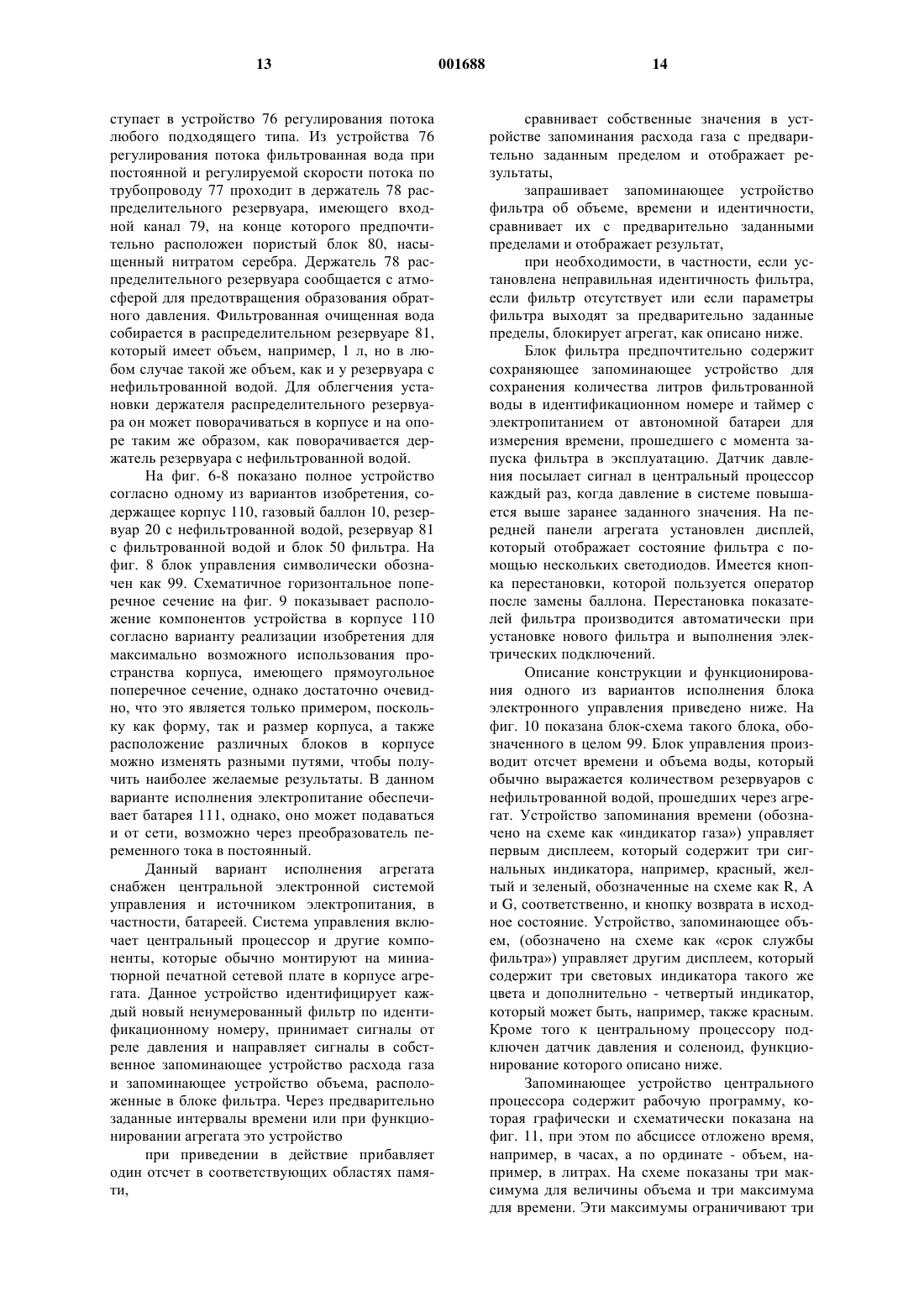

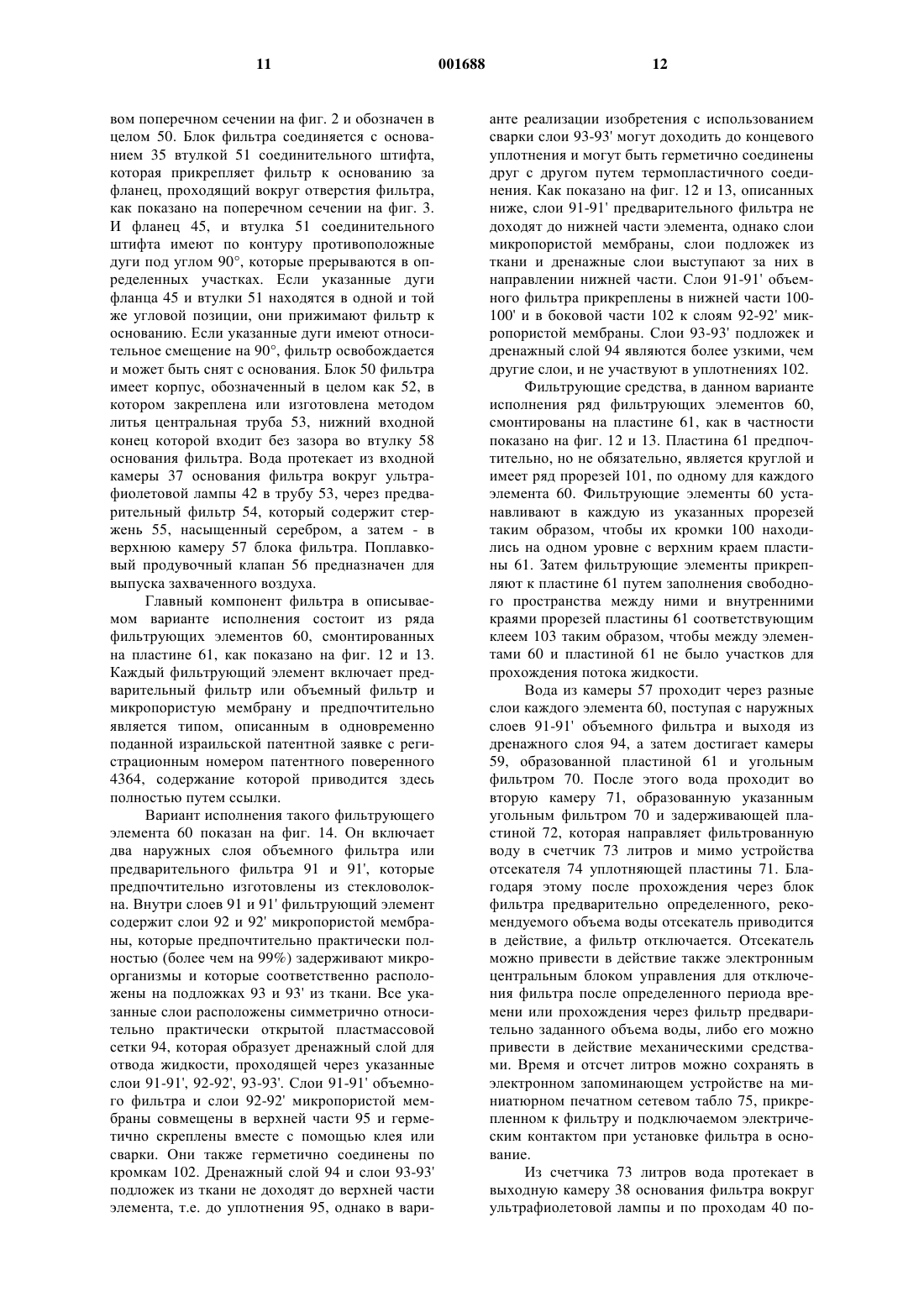

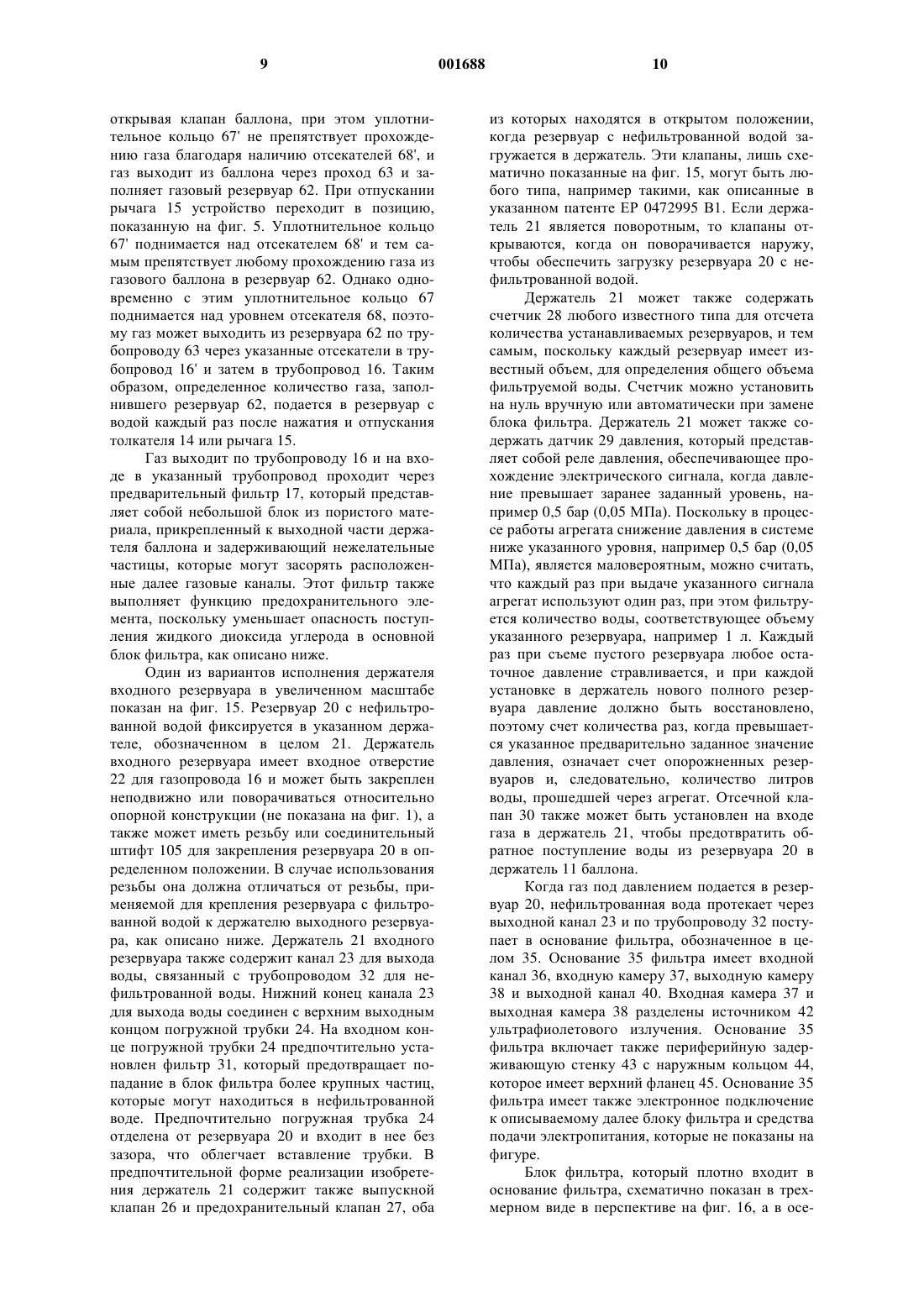

1 Настоящее изобретение относится к способу очистки воды, которая инфицирована или может быть инфицирована микроорганизмами,и обеспечения ее пригодности для питья, в особенности в регионах, где водоснабжение является небезопасным или ненадежным, а также розлива воды, и к устройству для реализации указанного способа. Изобретение относится, в частности, к средствам обеспечения стерильности воды, что делает ее безопасной для детей и других лиц, которых необходимо защитить даже от малейшей инфекции. Устройство согласно изобретению является автономным, приспособлено для бытового применения и может легко транспортироваться и переставляться пользователем. Во многих регионах отсутствует безопасное и надежное водоснабжение. Система распределения воды может отсутствовать вообще или существовать, подавая воду, которая является или может являться небезопасной и непригодной для питья вследствие содержащихся загрязнений, в частности, микроорганизмов. Проблема обеспечения таких регионов безопасной,пригодной для питья водой без добавления химикатов, которые ухудшают вкус воды и не являются безвредными, привлекла широкое внимание и нашла множество решений. Известен способ подключения к водопроводной магистрали или к водопроводному патрубку очищающего устройства с фильтрующим средством. Так, например, в патенте США 5338456 описан способ очистки воды с удалением растворенных твердых веществ, обычно присутствующих в муниципальном водопроводе или аналогичных им, при этом указанный способ включает применение приточно-вытяжного декарбонатора,дегазатора воды, канала вывода продукта, датчика уровня воды и блока обратного осмоса. Однако такие устройства являются громоздкими и дорогостоящими и непригодны для независимого бытового применения. Кроме того их невозможно использовать при отсутствии адекватной централизованной водопроводной системы. И, наконец, они не обеспечивают подачу чистой, пригодной для питья воды на каком-либо расстоянии от водопровода, например в доме или в кемпинге. Кроме того ни одно из указанных устройств не обеспечивает стерильности воды. Другой проблемой таких устройств является опасность внутреннего загрязнения, обусловленная тем фактом, что с течением времени фильтры устройств оказываются сильно загрязненными микроорганизмами, которые размножаются, что создает опасность для здоровья вместо защиты от такой опасности. Загрязнение может быть вызвано очень малым количеством микроорганизмов, даже одним-единственным,поскольку их способность к размножению является чрезвычайно высокой. 2 В патентной заявке JP 05185070 (Kokai No. 5-185070) указано, что в бытовых очистителях воды модуль фильтрации следует заменять после того, как количество пропущенной воды превысит допустимую емкость поглощения абсорбента в модуле, при этом известны очистители воды, снабженные указателем срока эксплуатации с индикацией времени замены модуля фильтрации. Однако сообщается, что такие известные устройства являются ненадежными,поскольку они измеряют только время протекания воды, что не является достоверным показателем вследствие флуктуаций скорости потока. Поэтому в указанной заявке предложен бытовой водоочиститель, который содержит клапан постоянной скорости потока, датчик, определяющий начало и прекращение течения потока воды и вырабатывающий соответствующие сигналы,и средство измерения суммарного времени эксплуатации на основе указанных сигналов и отображающее соответствующий сигнал, когда указанное суммарное время достигнет заранее заданной величины. Единственной задачей клапана постоянной скорости потока является обеспечение точности измерения указанного суммарного времени, при этом до достижения указанного предварительно заданного значения фильтр не заменяют независимо от объема воды, который прошел через него и которому не придается особого значения. В заявке показаны различные конструкции клапанов постоянной скорости потока, однако конструкция модуля фильтрации не приведена и указано, что в изобретении можно использовать различные известные конструкции, при этом заявка не дает полного описания устройства, свободного от известных недостатков. Задачей настоящего изобретения является устройство, обеспечивающее пригодность воды для питья и розлив питьевой воды, свободное от ограничений и недостатков известных устройств. Задачей настоящего изобретения также является устройство, позволяющее получать стерильную воду. Задачей настоящего изобретения также является устройство, которое автономно, компактно и экономично. Кроме того задачей настоящего изобретения является устройство, которое может быть по желанию переносным или стационарным, а если оно является переносным, то может быть легко перенесено и перемещено из одной точки в другую таким образом, чтобы его можно было использовать, например, в любой комнате дома или вне дома, например, в кемпинге. Задачей настоящего изобретения также является устройство, которое не имеет опасности внутреннего заражения, в частности, опасности накопления и размножения микроорганизмов в фильтре устройства. 3 Задачей настоящего изобретения также является устройство, которое будет простым, несложным в эксплуатации и надежным. Кроме того задачей настоящего изобретения является устройство, в котором отношение массы и объема устройства к массе и объему воды, которую оно может разливать, является минимальным. Наконец, задачей настоящего изобретения является устройство, содержащее фильтр, который является компактным и недорогим и обеспечивает получение большого объема очищенной воды на единицу объема фильтра. Задача и достоинства настоящего изобретения указаны в приведенном ниже описании. Устройство согласно изобретению отличается тем, что содержит, предпочтительно в сочетании с несущим корпусом и средствами электропитания, конструктивные компоненты и сменные компоненты, при этом конструктивные компоненты включают 1 - держатель баллона, в котором может быть установлен баллон со сжатым газом,2 - механизм дозирования газа, расположенный в держателе баллона,3 - держатель входного резервуара для установки резервуара с нефильтрованной водой,4 - основание фильтра,5 - регулятор потока, представляющий собой часть блока фильтрации или подключенный к выходу блока фильтрации,6 - держатель распределяемой воды для установки резервуара с фильтрованной водой,7 - трубопроводы для последовательного соединения держателя баллона, держателя входного резервуара, основания фильтра, регулятора потока и держателя разливаемой воды, и 8 - устройство для регулирования постоянства потока и расхода. Сменные компоненты включают 8 - газовый баллон,9 - входной резервуар, например бутыль для нефильтрованной воды,10 - блок фильтра, размещенный в основании фильтра и 11 - резервуар для сбора фильтрованной воды. Управляющие устройства предпочтительно являются электронными и более предпочтительно содержат центральный процессор, средства отсчета времени, прошедшего с предварительно заданного начального момента, более предпочтительно, с момента установки фильтра,средства измерения с желаемой точностью объема воды, которая прошла через фильтр, средства, вырабатывающие и отображающие видимые сигналы, которые показывают состояние фильтра в соответствии с соотношением отсчетов,полученных указанными средствами отсчета,показанием указанных средств измерения и предварительно заданной рабочей программой,а также средства прерывания потока воды через 4 фильтр при достижении указанными показаниями предварительно заданного порогового уровня. Указанные средства измерения объема предпочтительно являются отдельными и независимыми от указанного регулятора потока,задачей которого является не содействовать измерению потока воды (хотя это не исключается), а оптимизировать функционирование фильтра. Более предпочтительно указанные средства измерения объема содержат средства подсчета количества установок в устройстве входного резервуара с водой, который подключается и подвергается воздействию давления в устройстве. Сменные газовые баллоны содержат газ,обычно диоксид углерода, который находится под давлением. Давление диоксида углерода в полном баллоне составляет обычно около 50 атмосфер (4,9 МПа). Газ под давлением подают во входной резервуар в таком количестве, чтобы создать там давление, значительно более низкое, чем в газовом баллоне, для осуществления протекания воды через устройство, поэтому такие резервуары, обычно представляющие собой пластмассовые бутыли, должны быть достаточно прочными, чтобы выдерживать давление,обычно составляющее около 10 атмосфер (0,98 МПа). Держатель баллона может представлять собой любой держатель, приспособленный для установки баллона со сжатым газом в машине газирования жидкости, предпочтительно такой,как описана в ЕР 0 472 995 В 1, полное содержание которой приводится здесь путем ссылки. Агрегат газирования жидкости, описанный в указанном ЕР, имеет механизм подачи газа, непосредственно управляемый оператором, что может быть использовано и в данном изобретении. В альтернативном варианте исполнения может быть установлен дозатор, предназначенный для подачи предварительно определенной дозы газа из газового баллона каждый раз, когда приводят в действие рычаг или иной элемент,управляемый вручную. Во всех случаях держатель баллона содержит выходной канал газа и, предпочтительно,предварительный газовый фильтр, установленный в указанном выходном канале газа для предотвращения поступления любых нежелательных частиц, которые могут засорять расположенные далее газопроводы. Этот фильтр имеет также функцию предохранительного устройства, поскольку он снижает риск прохождения через фильтр жидкого диоксида углерода. Держатель входного резервуара может быть неподвижно или с возможностью вращения прикреплен к опорной конструкции при ее наличии и содержит средства, в частности резьбу или соединительный штифт, для закрепления резервуара в нужной позиции. Держатель резервуара содержит входной канал газа, выходной канал воды и, предпочтительно, клапан выпуска 5 газа и предохранительный клапан. Как подробнее поясняется ниже, желательно установить средства подсчета количества резервуаров с нефильтрованной водой, имеющих стандартный объем, например один литр, устанавливаемых в устройство, для определения суммарного количества воды, очищенной устройством. Выходной канал воды из держателя входного резервуара посредством соединительной трубки или трубопровода сообщается с основанием фильтра, при этом вода вытекает из входного резервуара с нефильтрованной водой в указанную трубку или трубопровод через погружную трубку, которая вставлена в указанный резервуар. Предпочтительно, чтобы входной конец погружной трубки был снабжен фильтром для предотвращения поступления в фильтровальную систему любых крупных частиц,которые могут присутствовать в нефильтрованной воде. Основание фильтра представляет собой опору для установки блока сменного фильтра и содержит входную и выходную часть, а также средства, обеспечивающие протекание воды через блок фильтра. Изобретение не устанавливает ограничений на какой-либо конкретный тип фильтрующего блока, но предпочтительными являются блоки, содержащие фильтрующие элементы, которые включают объемный фильтр и микропористую мембрану и предпочтительный вариант выполнения которых будет описан ниже. Кроме того предпочтительно установить между входной и выходной частью основания фильтра ультрафиолетовую (УФ) лампу с длиной волны и интенсивностью, достаточной для уничтожения микроорганизмов и вирусов. Вода проходит через регулятор потока,обеспечивающий постоянство скорости потока независимо от давления, которое может оказывать газ, находящийся в баллоне, а также от возможных изменений гидродинамического сопротивления различных компонентов устройства. Регулятор потока может быть частью фильтра, а если не является, то отфильтрованная вода, выходящая из основания фильтра, может проходить через него. Возможно использование любого известного типа регулятора потока. Изобретение включает также устройство для очистки воды, содержащее предпочтительно в сочетании с опорным корпусом и средствами электропитания, входной канал подачи неочищенной воды и выходной канал розлива очищенной воды, сменный фильтр, содержащий слои объемного фильтра и микропористой мембраны, расположенные между указанным входным каналом и указанным выходным каналом,средства пропускания воды через фильтр при постоянной скорости потока, средства отсчета времени, прошедшего с момента установки фильтра, средства контроля с желаемой точностью объема воды, который проходит через фильтр, управляющие устройства, которые пре 001688 6 дупреждают пользователя, когда данные, полученные указанными средствами отсчета и/или контроля, достигнут соответствующих пороговых значений или любого из нескольких последовательно возрастающих предварительно заданных пороговых значений, и предпочтительно, средства, автоматически прерывающие поток воды через фильтр, когда данные, полученные указанными средствами отсчета и/или контроля, достигнут соответствующего порогового значения или самого высокого из указанных нескольких соответствующих пороговых значений. Средства пропускания воды через фильтр при постоянной скорости потока могут включать средства приложения давления к неочищенной воде и средства регулирования скорости потока воды независимо от изменений указанного давления. Изобретение содержит также способ очистки воды, включающий 1) обеспечение первым контейнером для неочищенной воды и вторым контейнером для очищенной воды, при этом оба контейнера имеют одинаковый объем, и средствами фильтрования; 2) приложение давления к неочищенной воде; 3) пропускание под действием указанного давления желаемого объема воды из указанного первого контейнера в указанный второй контейнер с прохождением через средства фильтрования, предпочтительно, через объемный фильтр и микропористую мембрану; 4) поддержание скорости потока воды на постоянном, предварительно заданном уровне; 5) розлив указанного желаемого объема очищенной воды; 6) повторение указанных операций желаемое число раз; 7) отсчет времени, прошедшего с момента установки средств фильтрования; 8) контроль объема воды, который протекает через средства фильтрования; и 9) замену средств фильтрования, когда указанное время или указанный объем воды достигнут предварительно заданного порогового значения. Предпочтительно способ включает автоматическое прерывание потока воды через средства фильтрования, когда указанное время или указанный объем воды достигнут предварительно заданного порогового значения. Кроме того способ предпочтительно содержит установление рабочей программы, которая включает, по меньшей мере, одну пару пороговых значений - одно для времени и другое для объема воды, а также сигнализацию о состоянии фильтра, постоянную или через предварительно заданные интервалы времени, позволяющую пользователю определить положение указанного состояния в указанной рабочей программе. В одном из вариантов реализации 7 изобретения указанная рабочая программа может включать различные последовательно возрастающие по величине пары пороговых значений времени и объема воды, возможно, соответствующие различным требованиям к характеристикам воды. Так, например, пара с самыми низкими значениями может соответствовать требованию абсолютной стерильности очищенной воды, а пара с самыми высокими значениями может соответствовать требованию, чтобы очищенная вода, не являясь абсолютно стерильной, была пригодной для питья или безопасной для использования в иных целях. На прилагаемых фигурах показаны фиг. 1 - схематичное изображение в поперечном разрезе устройства согласно одному из вариантов реализации изобретения, опорный корпус не показан; фиг. 2 и 3 иллюстрируют в увеличенном масштабе в осевом поперечном сечении и горизонтальном поперечном сечении по плоскостиIII-III на фиг. 2 в направлении стрелки вариант конструкции блока фильтра устройства, показанного на фиг. 1; фиг. 4 и 5 показывают осевое поперечное сечение и две различных рабочих фазы одного из вариантов дозирующего устройства, а фиг. 4 а- горизонтальное поперечное сечение детали с фиг. 4; фиг. 6-8 показывают схематичное поперечное сечение по плоскостям, указанным соответствующими римскими цифрами на фиг. 9,устройства согласно одному из вариантов реализации изобретения; фиг. 9 иллюстрирует расположение компонентов того же самого устройства в горизонтальном поперечном сечении; фиг. 10 изображает блок-схему, иллюстрирующую электронную систему устройства; фиг. 11 показывает графическое изображение рабочей схемы системы фиг. 10; фиг. 12 и 13 схематично иллюстрируют вид сверху и вертикальное поперечное сечение одного из вариантов основного фильтрующего компонента; фиг. 14 показывает поперечное сечение элемента указанного компонента в увеличенном масштабе; фиг. 15 показывает поперечное сечение варианта реализации держателя входного резервуара; и фиг. 16 показывает схематичный трехмерный вид в перспективе варианта реализации блока фильтра. На фиг. 1 представлено схематичное изображение варианта реализации настоящего изобретения. Не показаны реальное расположение компонентов агрегата и опорный корпус. Кроме того не показаны средства электропитания, которые являются обыкновенными. В данном варианте реализации газовый баллон 10 установлен в держателе цилиндра, в 8 целом обозначенном 11. Держатель баллона может иметь любой тип, приспособленный для агрегата газирования жидкости и может, в частности, соответствовать описанному в указанном выше патенте ЕР 0 472 995 В 1. Другой вариант держателя баллона, являющийся частью варианта реализации изобретения, схематично показан на фиг. 4 и 5. В общем случае держатель газового баллона включает средства, в частности, винтовые средства 12, для закрепления газового баллона 10, а также включает клапан газового баллона, если он не является частью самого газового баллона. Клапан газового баллона, который не показан детально на фиг. 1, обозначен в целом 13, при этом указанный клапан, как это выполнено, например, для держателя баллона согласно указанному выше ЕР, включает выходное отверстие клапана, тарелку клапана, которая прижимается эластичными средствами,закрывая указанное выходное отверстие клапана и толкатель 14, показанный на фиг. 1, на который можно нажать рычагом 15, чтобы заставить тарелку преодолеть реакцию эластичных средств, открыть выходное отверстие и выпустить газ из газового баллона. В механизме, схематично представленном на фиг. 1, газ будет продолжать выходить из газового баллона до тех пор, пока оператор нажимает на рычаг 15. В альтернативном варианте исполнения можно установить дозирующий блок, который будет выпускать из газового баллона заранее заданное количество газа каждый раз, когда блок дозатора приводят в действие. Вариант исполнения блока дозатора показан на фиг. 4 и 5 на схематичном поперечном сечении по плоскости, проходящей через ось выходного клапана газового баллона. Указанный блок дозатора включает газовый резервуар 62, который проходом 63 соединен с цилиндрической полостью, где расположен толкатель 14. Указанная полость сообщается с трубопроводом 16', который является входным элементом трубопровода 16. В данном варианте реализации устройства нижний конец толкателя 14 имеет головку 64, форма которой обеспечивает герметичное закрытие выходного отверстия камеры, в которой размещен клапан выпуска газа, в целом обозначенный 65. Тарелка клапана газового баллона не показана, за исключением ее конца 66, который находится в контакте с головкой 64 толкателя 14. Кроме того толкатель 14 снабжен двумя периферийными уплотнительными кольцами 67 и 67'. Цилиндр, в котором размещен толкатель 14, снабжен двумя отсекателями 68 и 68' в двух плоскостях, как показано подробно на фиг. 4 а, которая представляет собой поперечное сечение толкателя 14 по плоскости отсекателя 68, идентичное поперечному сечению толкателя 14 по плоскости отсекателя 68'. В позиции, показанной на фиг. 4, рычаг 15 нажат для выпуска газа. Толкатель 14 прижат к тарелке клапана газового баллона, тем самым 9 открывая клапан баллона, при этом уплотнительное кольцо 67' не препятствует прохождению газа благодаря наличию отсекателей 68', и газ выходит из баллона через проход 63 и заполняет газовый резервуар 62. При отпускании рычага 15 устройство переходит в позицию,показанную на фиг. 5. Уплотнительное кольцо 67' поднимается над отсекателем 68' и тем самым препятствует любому прохождению газа из газового баллона в резервуар 62. Однако одновременно с этим уплотнительное кольцо 67 поднимается над уровнем отсекателя 68, поэтому газ может выходить из резервуара 62 по трубопроводу 63 через указанные отсекатели в трубопровод 16' и затем в трубопровод 16. Таким образом, определенное количество газа, заполнившего резервуар 62, подается в резервуар с водой каждый раз после нажатия и отпускания толкателя 14 или рычага 15. Газ выходит по трубопроводу 16 и на входе в указанный трубопровод проходит через предварительный фильтр 17, который представляет собой небольшой блок из пористого материала, прикрепленный к выходной части держателя баллона и задерживающий нежелательные частицы, которые могут засорять расположенные далее газовые каналы. Этот фильтр также выполняет функцию предохранительного элемента, поскольку уменьшает опасность поступления жидкого диоксида углерода в основной блок фильтра, как описано ниже. Один из вариантов исполнения держателя входного резервуара в увеличенном масштабе показан на фиг. 15. Резервуар 20 с нефильтрованной водой фиксируется в указанном держателе, обозначенном в целом 21. Держатель входного резервуара имеет входное отверстие 22 для газопровода 16 и может быть закреплен неподвижно или поворачиваться относительно опорной конструкции (не показана на фиг. 1), а также может иметь резьбу или соединительный штифт 105 для закрепления резервуара 20 в определенном положении. В случае использования резьбы она должна отличаться от резьбы, применяемой для крепления резервуара с фильтрованной водой к держателю выходного резервуара, как описано ниже. Держатель 21 входного резервуара также содержит канал 23 для выхода воды, связанный с трубопроводом 32 для нефильтрованной воды. Нижний конец канала 23 для выхода воды соединен с верхним выходным концом погружной трубки 24. На входном конце погружной трубки 24 предпочтительно установлен фильтр 31, который предотвращает попадание в блок фильтра более крупных частиц,которые могут находиться в нефильтрованной воде. Предпочтительно погружная трубка 24 отделена от резервуара 20 и входит в нее без зазора, что облегчает вставление трубки. В предпочтительной форме реализации изобретения держатель 21 содержит также выпускной клапан 26 и предохранительный клапан 27, оба 10 из которых находятся в открытом положении,когда резервуар с нефильтрованной водой загружается в держатель. Эти клапаны, лишь схематично показанные на фиг. 15, могут быть любого типа, например такими, как описанные в указанном патенте ЕР 0472995 В 1. Если держатель 21 является поворотным, то клапаны открываются, когда он поворачивается наружу,чтобы обеспечить загрузку резервуара 20 с нефильтрованной водой. Держатель 21 может также содержать счетчик 28 любого известного типа для отсчета количества устанавливаемых резервуаров, и тем самым, поскольку каждый резервуар имеет известный объем, для определения общего объема фильтруемой воды. Счетчик можно установить на нуль вручную или автоматически при замене блока фильтра. Держатель 21 может также содержать датчик 29 давления, который представляет собой реле давления, обеспечивающее прохождение электрического сигнала, когда давление превышает заранее заданный уровень, например 0,5 бар (0,05 МПа). Поскольку в процессе работы агрегата снижение давления в системе ниже указанного уровня, например 0,5 бар (0,05 МПа), является маловероятным, можно считать,что каждый раз при выдаче указанного сигнала агрегат используют один раз, при этом фильтруется количество воды, соответствующее объему указанного резервуара, например 1 л. Каждый раз при съеме пустого резервуара любое остаточное давление стравливается, и при каждой установке в держатель нового полного резервуара давление должно быть восстановлено,поэтому счет количества раз, когда превышается указанное предварительно заданное значение давления, означает счет опорожненных резервуаров и, следовательно, количество литров воды, прошедшей через агрегат. Отсечной клапан 30 также может быть установлен на входе газа в держатель 21, чтобы предотвратить обратное поступление воды из резервуара 20 в держатель 11 баллона. Когда газ под давлением подается в резервуар 20, нефильтрованная вода протекает через выходной канал 23 и по трубопроводу 32 поступает в основание фильтра, обозначенное в целом 35. Основание 35 фильтра имеет входной канал 36, входную камеру 37, выходную камеру 38 и выходной канал 40. Входная камера 37 и выходная камера 38 разделены источником 42 ультрафиолетового излучения. Основание 35 фильтра включает также периферийную задерживающую стенку 43 с наружным кольцом 44,которое имеет верхний фланец 45. Основание 35 фильтра имеет также электронное подключение к описываемому далее блоку фильтра и средства подачи электропитания, которые не показаны на фигуре. Блок фильтра, который плотно входит в основание фильтра, схематично показан в трехмерном виде в перспективе на фиг. 16, а в осе 11 вом поперечном сечении на фиг. 2 и обозначен в целом 50. Блок фильтра соединяется с основанием 35 втулкой 51 соединительного штифта,которая прикрепляет фильтр к основанию за фланец, проходящий вокруг отверстия фильтра,как показано на поперечном сечении на фиг. 3. И фланец 45, и втулка 51 соединительного штифта имеют по контуру противоположные дуги под углом 90, которые прерываются в определенных участках. Если указанные дуги фланца 45 и втулки 51 находятся в одной и той же угловой позиции, они прижимают фильтр к основанию. Если указанные дуги имеют относительное смещение на 90, фильтр освобождается и может быть снят с основания. Блок 50 фильтра имеет корпус, обозначенный в целом как 52, в котором закреплена или изготовлена методом литья центральная труба 53, нижний входной конец которой входит без зазора во втулку 58 основания фильтра. Вода протекает из входной камеры 37 основания фильтра вокруг ультрафиолетовой лампы 42 в трубу 53, через предварительный фильтр 54, который содержит стержень 55, насыщенный серебром, а затем - в верхнюю камеру 57 блока фильтра. Поплавковый продувочный клапан 56 предназначен для выпуска захваченного воздуха. Главный компонент фильтра в описываемом варианте исполнения состоит из ряда фильтрующих элементов 60, смонтированных на пластине 61, как показано на фиг. 12 и 13. Каждый фильтрующий элемент включает предварительный фильтр или объемный фильтр и микропористую мембрану и предпочтительно является типом, описанным в одновременно поданной израильской патентной заявке с регистрационным номером патентного поверенного 4364, содержание которой приводится здесь полностью путем ссылки. Вариант исполнения такого фильтрующего элемента 60 показан на фиг. 14. Он включает два наружных слоя объемного фильтра или предварительного фильтра 91 и 91', которые предпочтительно изготовлены из стекловолокна. Внутри слоев 91 и 91' фильтрующий элемент содержит слои 92 и 92' микропористой мембраны, которые предпочтительно практически полностью (более чем на 99%) задерживают микроорганизмы и которые соответственно расположены на подложках 93 и 93' из ткани. Все указанные слои расположены симметрично относительно практически открытой пластмассовой сетки 94, которая образует дренажный слой для отвода жидкости, проходящей через указанные слои 91-91', 92-92', 93-93'. Слои 91-91' объемного фильтра и слои 92-92' микропористой мембраны совмещены в верхней части 95 и герметично скреплены вместе с помощью клея или сварки. Они также герметично соединены по кромкам 102. Дренажный слой 94 и слои 93-93' подложек из ткани не доходят до верхней части элемента, т.е. до уплотнения 95, однако в вари 001688 12 анте реализации изобретения с использованием сварки слои 93-93' могут доходить до концевого уплотнения и могут быть герметично соединены друг с другом путем термопластичного соединения. Как показано на фиг. 12 и 13, описанных ниже, слои 91-91' предварительного фильтра не доходят до нижней части элемента, однако слои микропористой мембраны, слои подложек из ткани и дренажные слои выступают за них в направлении нижней части. Слои 91-91' объемного фильтра прикреплены в нижней части 100100' и в боковой части 102 к слоям 92-92' микропористой мембраны. Слои 93-93' подложек и дренажный слой 94 являются более узкими, чем другие слои, и не участвуют в уплотнениях 102. Фильтрующие средства, в данном варианте исполнения ряд фильтрующих элементов 60,смонтированы на пластине 61, как в частности показано на фиг. 12 и 13. Пластина 61 предпочтительно, но не обязательно, является круглой и имеет ряд прорезей 101, по одному для каждого элемента 60. Фильтрующие элементы 60 устанавливают в каждую из указанных прорезей таким образом, чтобы их кромки 100 находились на одном уровне с верхним краем пластины 61. Затем фильтрующие элементы прикрепляют к пластине 61 путем заполнения свободного пространства между ними и внутренними краями прорезей пластины 61 соответствующим клеем 103 таким образом, чтобы между элементами 60 и пластиной 61 не было участков для прохождения потока жидкости. Вода из камеры 57 проходит через разные слои каждого элемента 60, поступая с наружных слоев 91-91' объемного фильтра и выходя из дренажного слоя 94, а затем достигает камеры 59, образованной пластиной 61 и угольным фильтром 70. После этого вода проходит во вторую камеру 71, образованную указанным угольным фильтром 70 и задерживающей пластиной 72, которая направляет фильтрованную воду в счетчик 73 литров и мимо устройства отсекателя 74 уплотняющей пластины 71. Благодаря этому после прохождения через блок фильтра предварительно определенного, рекомендуемого объема воды отсекатель приводится в действие, а фильтр отключается. Отсекатель можно привести в действие также электронным центральным блоком управления для отключения фильтра после определенного периода времени или прохождения через фильтр предварительно заданного объема воды, либо его можно привести в действие механическими средствами. Время и отсчет литров можно сохранять в электронном запоминающем устройстве на миниатюрном печатном сетевом табло 75, прикрепленном к фильтру и подключаемом электрическим контактом при установке фильтра в основание. Из счетчика 73 литров вода протекает в выходную камеру 38 основания фильтра вокруг ультрафиолетовой лампы и по проходам 40 по 13 ступает в устройство 76 регулирования потока любого подходящего типа. Из устройства 76 регулирования потока фильтрованная вода при постоянной и регулируемой скорости потока по трубопроводу 77 проходит в держатель 78 распределительного резервуара, имеющего входной канал 79, на конце которого предпочтительно расположен пористый блок 80, насыщенный нитратом серебра. Держатель 78 распределительного резервуара сообщается с атмосферой для предотвращения образования обратного давления. Фильтрованная очищенная вода собирается в распределительном резервуаре 81,который имеет объем, например, 1 л, но в любом случае такой же объем, как и у резервуара с нефильтрованной водой. Для облегчения установки держателя распределительного резервуара он может поворачиваться в корпусе и на опоре таким же образом, как поворачивается держатель резервуара с нефильтрованной водой. На фиг. 6-8 показано полное устройство согласно одному из вариантов изобретения, содержащее корпус 110, газовый баллон 10, резервуар 20 с нефильтрованной водой, резервуар 81 с фильтрованной водой и блок 50 фильтра. На фиг. 8 блок управления символически обозначен как 99. Схематичное горизонтальное поперечное сечение на фиг. 9 показывает расположение компонентов устройства в корпусе 110 согласно варианту реализации изобретения для максимально возможного использования пространства корпуса, имеющего прямоугольное поперечное сечение, однако достаточно очевидно, что это является только примером, поскольку как форму, так и размер корпуса, а также расположение различных блоков в корпусе можно изменять разными путями, чтобы получить наиболее желаемые результаты. В данном варианте исполнения электропитание обеспечивает батарея 111, однако, оно может подаваться и от сети, возможно через преобразователь переменного тока в постоянный. Данный вариант исполнения агрегата снабжен центральной электронной системой управления и источником электропитания, в частности, батареей. Система управления включает центральный процессор и другие компоненты, которые обычно монтируют на миниатюрной печатной сетевой плате в корпусе агрегата. Данное устройство идентифицирует каждый новый ненумерованный фильтр по идентификационному номеру, принимает сигналы от реле давления и направляет сигналы в собственное запоминающее устройство расхода газа и запоминающее устройство объема, расположенные в блоке фильтра. Через предварительно заданные интервалы времени или при функционировании агрегата это устройство при приведении в действие прибавляет один отсчет в соответствующих областях памяти, 001688 14 сравнивает собственные значения в устройстве запоминания расхода газа с предварительно заданным пределом и отображает результаты,запрашивает запоминающее устройство фильтра об объеме, времени и идентичности,сравнивает их с предварительно заданными пределами и отображает результат,при необходимости, в частности, если установлена неправильная идентичность фильтра,если фильтр отсутствует или если параметры фильтра выходят за предварительно заданные пределы, блокирует агрегат, как описано ниже. Блок фильтра предпочтительно содержит сохраняющее запоминающее устройство для сохранения количества литров фильтрованной воды в идентификационном номере и таймер с электропитанием от автономной батареи для измерения времени, прошедшего с момента запуска фильтра в эксплуатацию. Датчик давления посылает сигнал в центральный процессор каждый раз, когда давление в системе повышается выше заранее заданного значения. На передней панели агрегата установлен дисплей,который отображает состояние фильтра с помощью нескольких светодиодов. Имеется кнопка перестановки, которой пользуется оператор после замены баллона. Перестановка показателей фильтра производится автоматически при установке нового фильтра и выполнения электрических подключений. Описание конструкции и функционирования одного из вариантов исполнения блока электронного управления приведено ниже. На фиг. 10 показана блок-схема такого блока, обозначенного в целом 99. Блок управления производит отсчет времени и объема воды, который обычно выражается количеством резервуаров с нефильтрованной водой, прошедших через агрегат. Устройство запоминания времени (обозначено на схеме как индикатор газа) управляет первым дисплеем, который содержит три сигнальных индикатора, например, красный, желтый и зеленый, обозначенные на схеме как R, А и G, соответственно, и кнопку возврата в исходное состояние. Устройство, запоминающее объем, (обозначено на схеме как срок службы фильтра) управляет другим дисплеем, который содержит три световых индикатора такого же цвета и дополнительно - четвертый индикатор,который может быть, например, также красным. Кроме того к центральному процессору подключен датчик давления и соленоид, функционирование которого описано ниже. Запоминающее устройство центрального процессора содержит рабочую программу, которая графически и схематически показана на фиг. 11, при этом по абсциссе отложено время,например, в часах, а по ординате - объем, например, в литрах. На схеме показаны три максимума для величины объема и три максимума для времени. Эти максимумы ограничивают три 15 зоны, соответственно, зеленую, желтую и красную, которые могут соответствовать различным требованиям. Нижний максимум может обеспечивать стерильную воду, средний - питьевую воду, а самый высокий - воду, безопасную для иных целей. Центральный процессор запрограммирован на сравнение идентичности фильтра номеру агрегата. Если идентичность фильтра соответствует номеру агрегата, то новый фильтр является новым, и агрегат начинает функционировать, как описано ниже. В случае несоответствия на дисплее отображается красный индикатор, и агрегат блокируется, как описано ниже. При включении устройства активируются датчик давления и таймер. Датчик давления через центральный процессор посылает сигналы в счетчик объема, расположенный в блоке управления. Таймер в блоке управления производит отсчет времени. Через заданные интервалы времени, например, через каждый час, центральный процессор сравнивает результаты отсчета объема и времени с программой в запоминающем устройстве согласно фиг. 11. Если нижние максимумы не превышены ни для объема, ни для времени, то включается зеленый индикатор, и устройство продолжает функционировать. Если превышена указанная величина отсчета объема или времени, то включается соответствующий желтый индикатор. В случае превышения среднего максимума для объема или времени включается соответствующий красный индикатор. В зависимости от требований пользователя в каждом случае следует принимать определенные меры, например заменить фильтр. В случае превышения самого верхнего максимума для объема или времени включается также второй красный индикатор, указывая на опасное состояние. При этом агрегат блокируется путем подачи напряжения на соленоид, который перемещает штифт в положение, препятствующее нажатию рычага, обеспечивающего подачу газа в резервуар с нефильтрованной водой (15 на фиг. 4 и 5), что выключает агрегат. Соленоид предпочтительно должен работать по ключевой схеме и изменять свое состояние под действием кратковременных импульсных сигналов. Однако центральный процессор может быть программируемым согласно требованиям пользователя,чтобы включать соленоид перед тем, как, например, будут достигнуты один или оба средних или даже нижних максимума. При замене фильтра все запоминающие устройства перестанавливаются на 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки воды, которое включает опорный корпус (110), средства электропитания (111), входной канал (23, 32) для подачи неочищенной воды и выходной канал(77, 78) для розлива очищенной воды, фильтр(60), размещенный между указанным входным каналом и указанным выходным каналом, а также средства для пропускания воды через фильтр, отличающееся тем, что указанные средства для пропускания воды включают средства(76), обеспечивающие постоянство скорости потока, при этом указанное устройство дополнительно включает средства (99) отсчета времени, прошедшего с момента установки фильтра,средства (99) контроля объема воды, которая прошла через фильтр, а также устройства контроля потока и потребления. 2. Устройство по п.1, отличающееся тем,что устройства контроля потока и потребления включают средства оповещения пользователя,когда данные, полученные указанными средствами отсчета и/или контроля, достигнут соответствующего порогового значения или любого из нескольких последовательно возрастающих,предварительно заданных пороговых значений. 3. Устройство по п.1, отличающееся тем,что устройства контроля потока и потребления включают средства автоматического прекращения протекания потока воды через фильтр, когда данные, полученные указанными средствами отсчета и/или контроля, достигнут соответствующего порогового значения или наибольшего из нескольких последовательно возрастающих, предварительно заданных пороговых значений. 4. Устройство по п.1, отличающееся тем,что фильтр (60) включает слои (91, 91') объемного фильтра и микропористые мембраны (92,92'). 5. Устройство по п.1, отличающееся тем,что входной канал для подачи неочищенной воды расположен в держателе (21) входного резервуара, предназначенного для установки входного резервуара (20) с нефильтрованной водой, средства пропускания воды при постоянной скорости потока включают держатель (11) баллона, в котором может быть установлен сменный баллон (10) со сжатым газом, механизм (15) выпуска газа, расположенный в держателе баллона, регулятор (76) расхода и трубопроводы (16, 32, 77) для последовательного соединения друг с другом держателя баллона,держателя входного резервуара, фильтра и регулятора расхода; и фильтр (60) включает основание (35) фильтра и сменный блок (50) фильтра, расположенный в основании фильтра,устройство содержит также держатель (78) распределительного резервуара и распределительный резервуар (81) для розлива фильтрованной воды, подключенный к указанному фильтру с помощью указанных трубопроводов. 6. Устройство по п.5, отличающееся тем,что регулятор расхода (76) является частью блока фильтра. 17 7. Устройство по п.5, отличающееся тем,что регулятор расхода (76) подключен к выходному каналу блока фильтра. 8. Устройство по п.5, отличающееся тем,что сменный газовый баллон (10) содержит диоксид углерода под давлением. 9. Устройство по п.5, отличающееся тем,что входной резервуар (20) является достаточно прочным, чтобы выдерживать давление около 10 атмосфер. 10. Устройство по п.5, отличающееся тем,что держатель (11) баллона приспособлен для установки баллона со сжатым газом в агрегат газирования жидкости. 11. Устройство по п.5, отличающееся тем,что механизм выпуска газа непосредственно управляется оператором. 12. Устройство по п.5, отличающееся тем,что механизм выпуска газа представляет собой дозирующий блок (62), предназначенный для выпуска предварительно заданной дозы газа из газового баллона при каждом приведении механизма в действие. 13. Устройство по п.5, отличающееся тем,что держатель баллона включает выходной газовый канал (16), а предварительный фильтр(17) газа установлен в указанном выходном газовом канале. 14. Устройство по п.5, отличающееся тем,что держатель входного резервуара установлен с возможностью вращения относительно опорной конструкции. 15. Устройство по п.5, отличающееся тем,что держатель входного резервуара включает входной газовый канал (22), выходной канал(23) для воды, клапан (26) для выпуска газа и предохранительный клапан (27). 16. Устройство по п.5, отличающееся тем,что оно включает средство (28) для отсчета количества резервуаров с нефильтрованной водой,установленных в устройство. 17. Устройство по п.5, отличающееся тем,что основание фильтра (35) имеет входной канал (36), выходной канал (38) и средства, обеспечивающие пропускание воды через блок фильтра. 18. Устройство по п.17, отличающееся тем,что между входным и выходным каналами основания фильтра установлена ультрафиолетовая лампа (42). 19. Устройство по п.3, отличающееся тем,что средства автоматического прекращения протекания потока воды через фильтр содержат механизм отсекания фильтра. 20. Устройство по п.5, отличающееся тем,что содержит предварительный фильтр (17),прикрепленный к выходному каналу держателя баллона. 21. Устройство по п.5, отличающееся тем,что во входном резервуаре с водой установлена погружная трубка (24). 18 22. Устройство по п.21, отличающееся тем,что на входном конце погружной трубки (24) установлен фильтр (31). 23. Устройство по п.5, отличающееся тем,что держатель (21) входного резервуара включает выпускной клапан (26) и предохранительный клапан (27). 24. Устройство по п.5, отличающееся тем,что держатель (21) входного резервуара включает счетчик (28) для отсчета количества установленных резервуаров. 25. Устройство по п.5, отличающееся тем,что блок (50) фильтра включает ряд фильтрующих элементов (60), каждый из которых включает объемный фильтр (91, 91') и микропористую мембрану (92, 92'). 26. Устройство по п.25, отличающееся тем,что фильтрующие элементы установлены на пластине (61), расположенной между верхней и нижней камерами блока фильтра. 27. Устройство по п.1, отличающееся тем,что устройства контроля потока и потребления являются электронными. 28. Устройство по п.22, отличающееся тем,что устройства контроля потока и потребления включают центральный процессор, средства отсчета времени, прошедшего с предварительно установленного начального момента, средства измерения с желаемой точностью объема воды,прошедшей через фильтр, и средства генерирования и отображения визуальных сигналов, показывающих состояние фильтра, которое определяется соотношением между величиной отсчета указанных средств отсчета и показаниями указанных средств измерения и предварительно заданной рабочей программой. 29. Устройство по п.28, отличающееся тем,что устройства контроля потока и потребления включают также средства прерывания потока воды через фильтр, когда величина отсчета средств отсчета достигнет предварительно заданного порогового значения. 30. Устройство по п.28, отличающееся тем,что отсчет времени начинается с момента установки фильтра. 31. Устройство по п.28, отличающееся тем,что средства измерения объема воды, прошедшей через фильтр, являются отдельными и независимыми от регулятора расхода. 32. Устройство по п.1, отличающееся тем,что средства, обеспечивающие пропускание воды через фильтр с постоянной скоростью потока, включают средства приложения давления к неочищенной воде и средства регулирования скорости потока воды независимо от изменений указанного давления. 33. Способ очистки воды, который включает установку первого контейнера для неочищенной воды и второго контейнера для очищенной воды и приложение давления к неочищенной воде, отличающийся тем, что дополнительно включает 19 1) пропускание под действием указанного давления предварительно заданного единичного объема воды из указанного первого в указанный второй контейнер с прохождением через средства фильтрации,2) поддержание скорости потока воды на постоянном, предварительно заданном уровне,3) розлив указанного единичного объема очищенной воды,4) повторение указанных операций желаемое число раз,5) отсчет времени, прошедшего с предварительно установленного момента,6) контроль объема воды, прошедшей через средства фильтрации; 7) замену средств фильтрации, когда указанное время или указанный объем воды достигнет предварительно заданного порогового значения. 34. Способ по п.33, отличающийся тем, что включает пропускание воды из указанного первого в указанный второй контейнер через объемный фильтр и микропористую мембрану. 20 35. Способ по п.33, отличающийся тем, что предварительно заданным моментом является момент установки средств фильтрации. 36. Способ по п.33, отличающийся тем, что включает также автоматическое прерывание потока воды через средства фильтрации, когда либо отсчет времени от предварительно заданного момента, либо объем воды достигнет порогового значения. 37. Способ по п.33, отличающийся тем, что включает также установку рабочей программы,которая включает, по меньшей мере, одну пару пороговых значений, одно для времени и другое для объема воды, и отображение состояния фильтра, постоянное или через предварительно заданные интервалы времени, чтобы дать возможность пользователю определить положение указанного состояния в указанной рабочей программе. 38. Способ по п.37, отличающийся тем, что рабочая программа содержит различные, последовательно увеличивающиеся пары пороговых значений времени и объема воды.
