Массажная головка и массажное устройство с такой массажной головкой

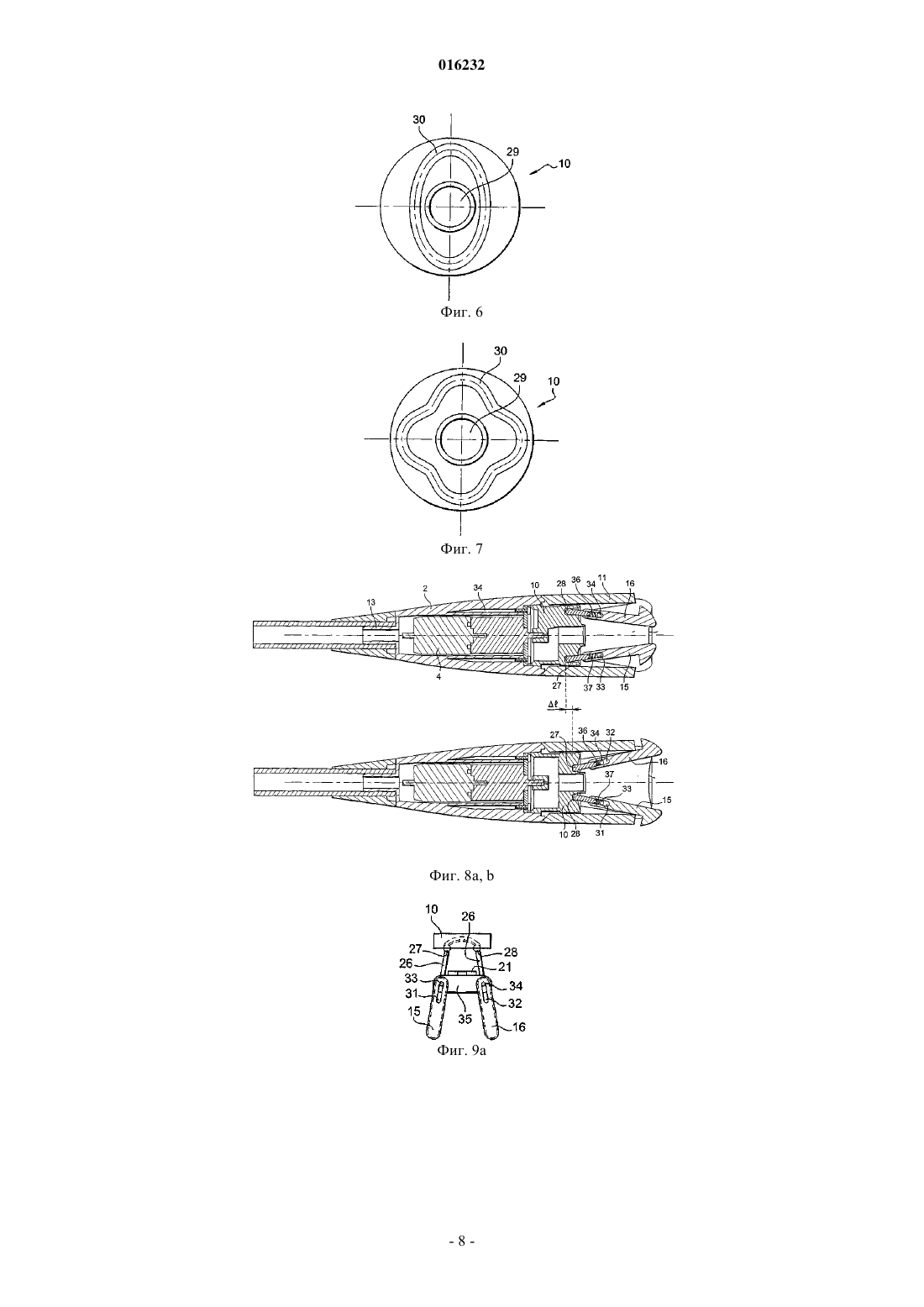

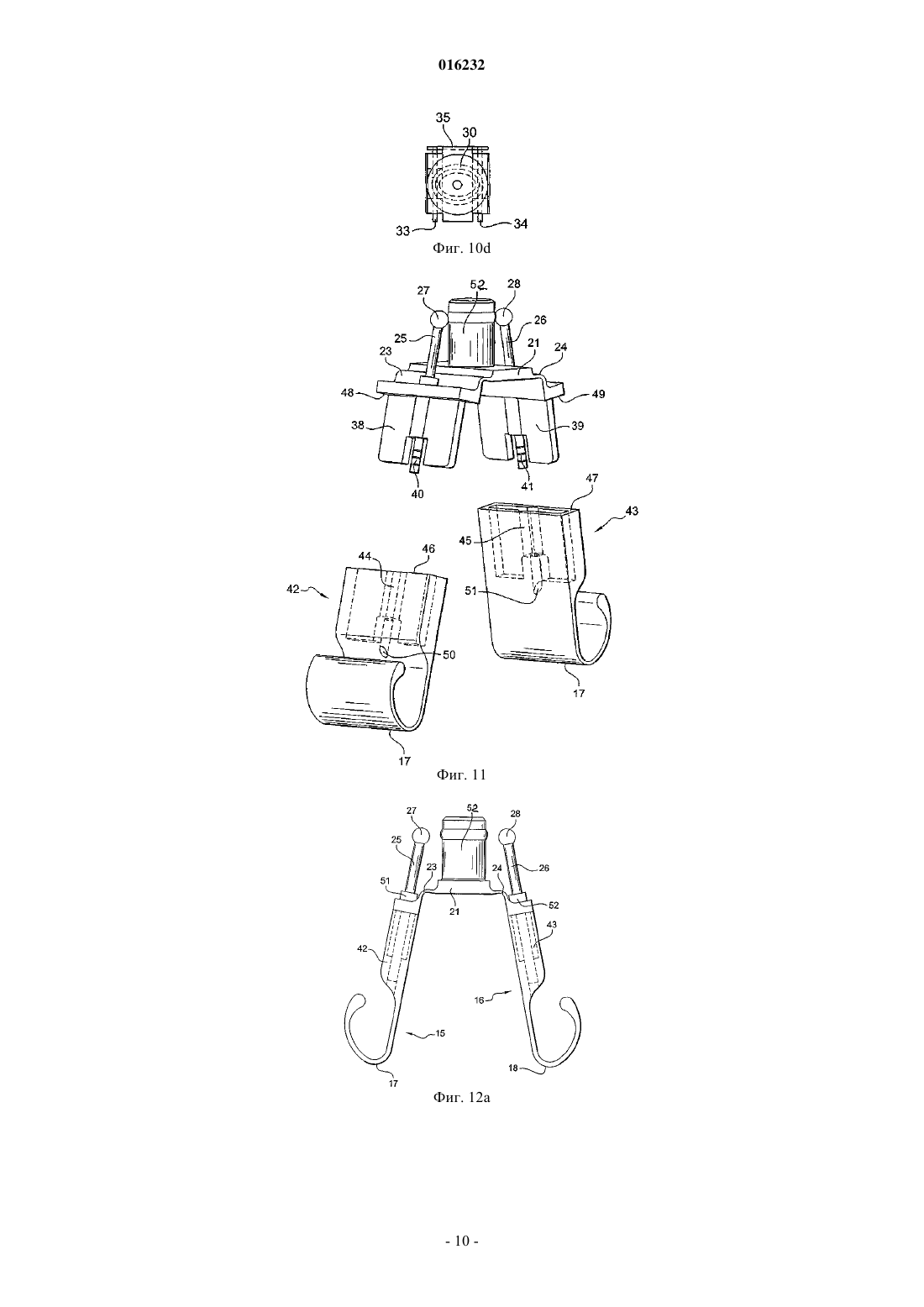

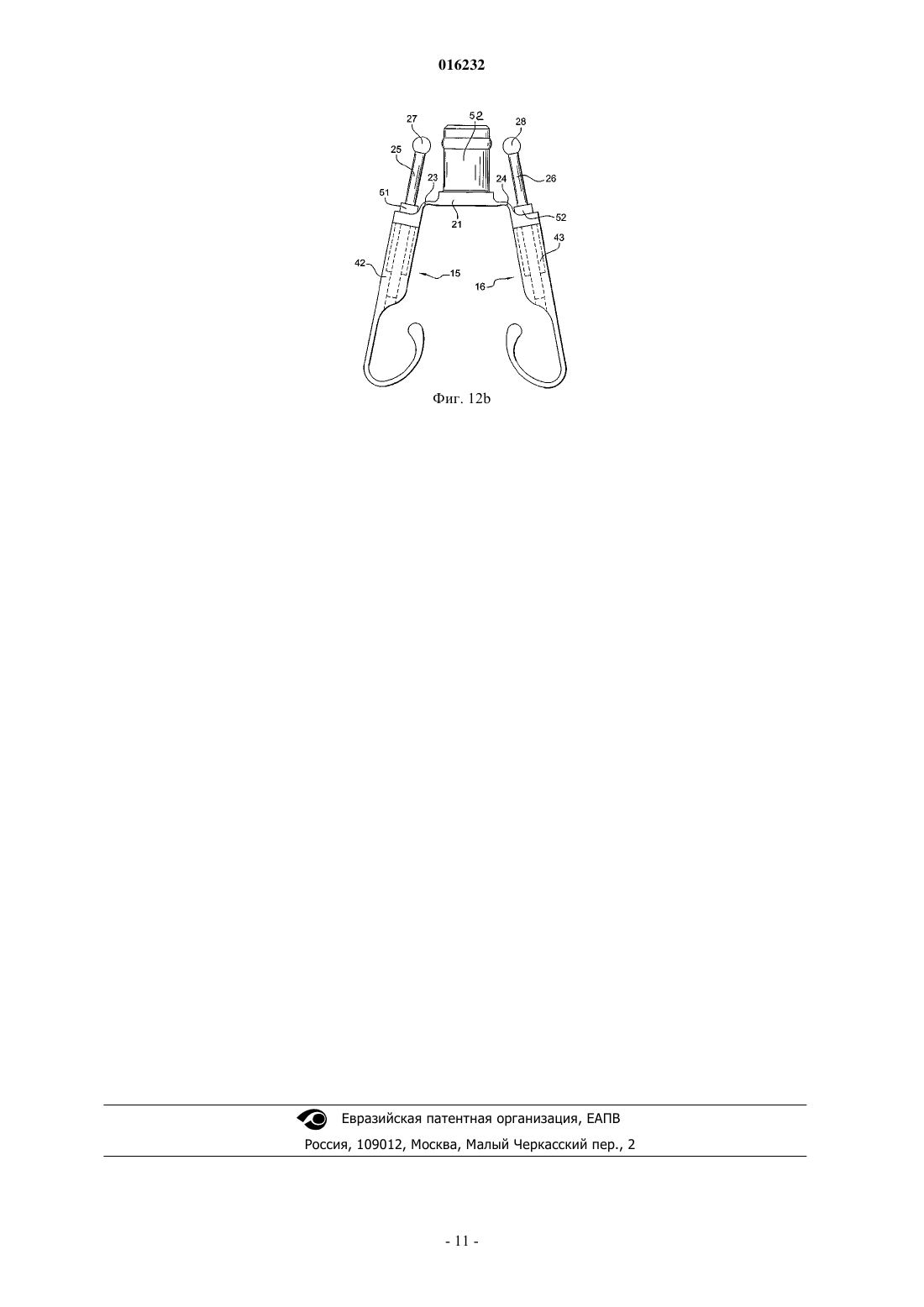

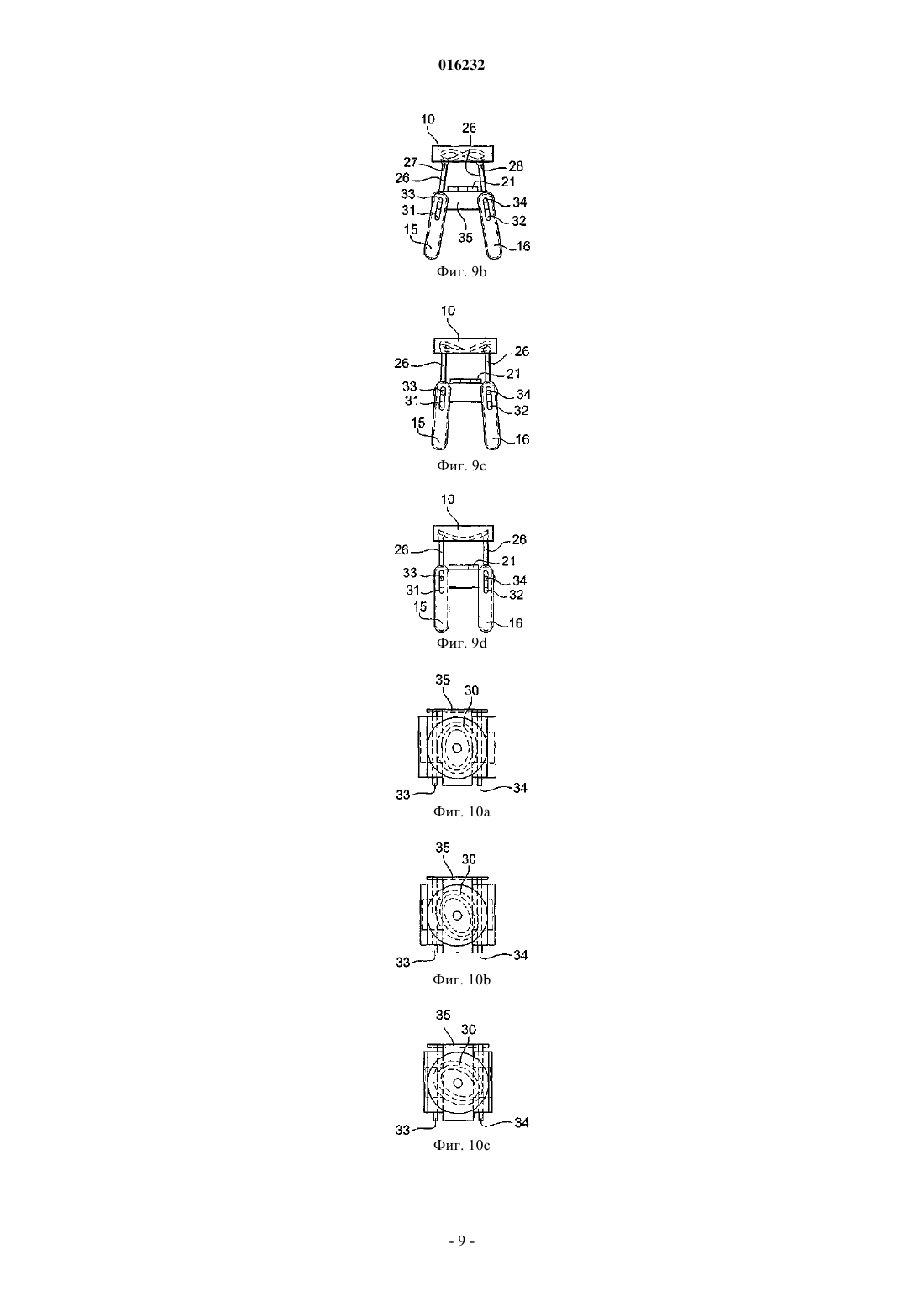

Массажная головка с корпусом (2, 11), образующим внутреннюю камеру, в которой формируется кожная складка, когда головка прикладывается к коже пациента, при этом складка прижимается к нижним кромкам камеры, ограничиваемой двумя боковыми стенками и двумя поперечными стенками (15, 16), каждая из которых содержит створчатый клапан, способный совершать качающиеся движения, вследствие чего нижние кромки створчатых клапанов вступают в контакт с кожной складкой, сходясь и расходясь. Относительное перемещение створчатых клапанов обеспечивается с помощью механизированного вращающегося кулачка (10), установленного в массажной головке, а кулачок имеет криволинейную канавку кулачка и вступает в зацепление с элементом, связанным со створчатыми клапанами и побуждающим их совершать качающиеся движения.(71)(73) Заявитель и патентовладелец: ЛПГ ФИНАНС ЭНДЮСТРИ (FR) 016232 Настоящее изобретение прежде всего относится к массажной головке, предназначенной для стимулирования кожных тканей. Оно также относится к массажному устройству, где используется указанная головка. Цель изобретения - проводить массажные действия непосредственно и эффективно как на людях,так и на животных. Известны различные способы массажа, которые в основном зависят от применяемого вида ухода за кожей. В общем случае их назначение - снять напряжение у пациента в основном путем прикладывания давления, и/или смещения, и/или сжатия кожных тканей. Для облегчения работы массажиста предлагается огромное количество устройств. Среди них наибольшей популярностью пользуются устройства, оказывающие прямое механическое воздействие, например, использующее узлы, содержащие шишечки или шарики, вмонтированные в корпус массажера,чтобы одновременно обеспечивалась подача крема или геля, как описано в документе FR-A-1225094. Выдвигалось предложение по совмещению механического ухода за кожей с всасыванием, воздействующим на кожу пациента. С этой целью массажные устройства стали снабжать насадкой, связанной с системой всасывания, указанная насадка содержала корпус массажера, определявший внутреннюю камеру, к которой вела система всасывания. Когда массажная головка прикладывается к телу пациента, то вследствие всасывания, создаваемого системой всасывания, во внутренней камере создается кожная складка, которая прижимается к периферийному краю внутренней камеры. Механическое воздействие может осуществляться роликами или шишечками, которые одновременно с всасыванием могут осуществлять давление и(или) смещение, и(или) трение тела пациента, в основном, за счет вибрации. Такая постановка вопроса привела к решению создавать сложные узлы, которые громоздки и которые не являются удовлетворительными с точки зрения получаемых результатов. Предлагались также массажные устройства, способные непосредственно дублировать ручной или роликовый массаж, то есть использующие непрерывное воздействие на пациента, в том числе осуществляющие не только местное сжатие кожной ткани, но и постепенное перемещение сжатой зоны так, что,пока давление прикладывается, указанная кожная складка перекатывается (см., например, ЕР-А-224422). То есть подобные устройства содержат корпус, который может приводиться в действие вручную и в котором установлены два параллельно расположенных ролика, имеющие возможность вращаться в корпусе свободно или принудительно. Ролики могут устанавливаться в корпусе на определенном расстоянии между центрами или расходиться и сходиться автоматически при выполнении массажных действий,сам корпус соединяется со средствами всасывания для создания отрицательного давления между роликами, когда головка, укомплектованная различными элементами, прижимается к телу пациента, чтобы сформировать кожную складку, которая будет давить на поверхность роликов. В документе ЕР 0917452 предлагается заменить упомянутые ролики двумя разделителями, устанавливаемыми в корпусе и соединяемыми в ней так, чтобы они имели возможность совершать вращательные движения, при этом и в данном случае корпус соединяется с источником всасывания. Под действием всасывания формируется кожная складка, которая попадает между разделителями внутри корпуса. При задании направления движения по коже пациента сформированная складка кожи подвергается нерегулярным сжатиям. Указанное устройство можно усовершенствовать за счет установки в системе всасывания электромагнитного клапана, обеспечивающего контроль за включением-выключением, его использование также означает, что можно задать скорость потока воздуха между двумя предварительно заданными значениями с возможностью ее регулировки. Таким образом, электромагнитный клапан, установленный в системе всасывания, задает такую ритмическую последовательность, что во время массажных действий уровень всасывания циклически меняется, тем самым формируются маховые движения, изменяется сила всасывания и на коже создаются складки, следовательно, повышается эффективность ухода за кожей и облегчается проведение процедур. При отсутствии напряжения разделители находятся на некотором расстоянии друг от друга, например за счет пружин или магнитов; указанные разделители принудительно раскачиваются и, значит, приближаются друг к другу в результате действия вакуума и(или) отрицательного давления, возникающего внутри корпуса. Хотя не возникает вопросов относительно используемости описанного в приведенном выше документе устройства, но из-за неизбежной потери герметичности между нижним краем корпуса и кожей пациента, куда он прикладывается, может быстро нарушиться состояние вакуума или отрицательного давления, что повлияет на эффективность ухода за кожей и особенно на сжимающее действие, выполняемое двумя разделителями. Кроме того, достаточно часто обнаруживается, что один или два разделителя сминаются под действием вакуума, что в значительной степени влияет на эффективность ухода за кожей. Цель настоящего изобретения - оптимизировать работу устройства, описанного выше, и, в частности, повысить эффективность сжатия кожи в результате работы указанных разделителей. Эта цель достигается за счет того, что в массажной головке, имеющей корпус, образующий внут-1 016232 реннюю камеру, в которой формируется кожная складка, когда головка прикладывается к коже пациента,при этом складка прижимается к нижним кромкам камеры, ограниченной двумя боковыми стенками и двумя поперечными стенками, проходящими внутри внутренней камеры, каждая из которых представляет собой створчатый клапан, выполненный с возможностью совершения качательного движения, при котором нижние кромки створчатых клапанов, предназначенные для контакта с кожной складкой, сходятся и расходятся, согласно изобретению относительное схождение и расхождение створчатых клапанов обеспечивается с помощью приводимого от двигателя вращающегося кулачка, установленного в массажной головке, причем кулачок имеет криволинейную канавку кулачка, взаимодействующую с элементами, связанными со створчатыми клапанами и вызывающими их качательное движение. Предпочтительно каждый элемент, связанный со створчатыми клапанами, содержит шаровое соединение, соединяемое со створчатым клапаном с помощью оси, выполненной за одно целое с концом створчатого клапана, и расположенное со стороны, противоположной его свободной нижней кромке,предназначенной для контакта с кожной складкой пациента. Предпочтительно криволинейная канавка кулачка является общей для двух створчатых клапанов,содержит по меньшей мере один эксцентрик и выполнена симметричной относительно по меньшей мере одной оси, проходящей через плоскость, в которой лежит канавка, и через центр вращения кулачка. Предпочтительно криволинейная канавка кулачка является эллипсоидальной. Предпочтительно конец створчатого клапана, противоположный его свободной нижней кромке,шарнирно закреплен с помощью шарнира на несущей створчатых клапанов таким образом, чтобы обеспечить их качательное движение, и, в частности, таким образом, что свободные нижние кромки могут сходиться и расходиться. Предпочтительно несущая створчатых клапанов и собственно створчатые клапаны представляют собой деталь, изготовленную из пластического материала и отлитую как одно целое, а шарнирное закрепление представляет собой упругий шарнир. Предпочтительно активная зона массажной головки содержит несущую створчатых клапанов, закрепленную на головке и включающую в себя две жестких пластины, шарнирно соединенные с указанной опорой, причем пластины со стороны, противоположной свободной кромке створчатых клапанов,продолжаются элементами, выполненными с возможностью взаимодействия с канавкой вращающегося кулачка; и активную площадку, которая фиксируется на другом конце каждой из пластин и предназначена для контакта с кожей. Предпочтительно несущая и пластины отлиты за одно целое. Предпочтительно активные площадки выполнены съемными и имеют различные конфигурации,определяемые видом массажа. Предпочтительно активные площадки выполнены из материала, который является упругим и/или абразивным или даже способным создавать эффект ледяного кубика. Предпочтительно в створчатых клапанах выполнены прорези, ориентированные по длине клапанов и проходящие в верхней их области, то есть со стороны, противоположной свободным нижним кромкам,причем каждая указанная прорезь взаимодействует с осью, перпендикулярной ей и проходящей от опоры створчатых клапанов внутри массажной головки, при этом каждый створчатый клапан подвергается воздействию упругого возвратного элемента, обеспечивающего постоянное прижатие шаровых соединений,соединенных со створчатыми клапанами, к криволинейной канавке кулачка. Кроме того, указанная цель достигается за счет создания массажного устройства, содержащего предложенную массажную головку и электродвигатель, расположенный в корпусе массажной головки и выполненный с возможностью приведения кулачка во вращение. Предпочтительно устройство связано с источником отрицательного давления, сообщающимся с массажной головкой и предназначенным для создания во внутренней камере отрицательного давления, обеспечивающего всасывание кожи пациента и формирование кожной складки внутри указанной камеры. Предпочтительно устройство связано с источником отрицательного давления через управляющий электромагнитный клапан. При этом устройство выполнено таким образом, что частота фаз всасывания, генерируемая источником отрицательного давления, и частота махов створчатых клапанов могут быть синхронизированы или могут быть не синхронизированы. Далее изобретение будет пояснено более подробно со ссылкой на прилагаемые чертежи, на которых представлены варианты осуществления изобретения (лишь в информативных целях и не ограничивают его) и на которых фиг. 1 - схематичный увеличенный перспективный вид предлагаемой в изобретении массажной головки; фиг. 2 - схематичный увеличенный саггитальный поперечный разрез массажной головки; фиг. 3 - схематичный саггитальный поперечный разрез массажной головки, собранной по изобретению со створчатыми клапанами, находящимися в раздвинутом относительно друг друга положении; фиг. 4 - аналогично фиг. 3, но створчатые клапаны приближены друг к другу; фиг. 5 - схематичный перспективный вид предлагаемых в изобретении специальных створчатых-2 016232 клапанов; фиг. 6 - схематичный вид сверху предлагаемого в изобретении кулачка по первому варианту осуществления; фиг. 7 - аналогично фиг. 6, но по второму варианту осуществления; фиг. 8a и 8b - схематичный разрез одного из проработанных вариантов изобретения, где створчатые клапаны имеют дополнительную степень свободы; фиг. 9 а-9d - различные фазы вращения кулачка и его воздействие на створчатые клапаны (вариант более проработанного варианта изобретения, представленного на фиг. 8a и 8b); фиг. 10a-10d - схематичный вид сверху на кулачок во время фаз вращения, представленных на фиг. 9 а-9d; фиг. 11 - схематичный увеличенный перспективный вид одного из вариантов осуществления изобретения; фиг. 12a и 12b - схематичный вид сбоку двух вариантов осуществления изобретения. На фиг. 1 представлен схематичный увеличенный перспективный вид предлагаемой в изобретении массажной головки 1. Она содержит корпус, состоящий из двух частей 2, 11, соединяемых вместе с помощью защелки,клея или винтов, выполненный из пластикового материала (например, из полиоксиметилена, сополимера акрилонитрила, бутадиена и стирола или поликарбоната для задней части 2 и поликарбоната, главным образом прозрачного поликарбоната, для передней части 11) и определяющий объем, внутри которого располагаются механические элементы, управляющие головкой. Корпус также используется как ручка, за которую берется пользователь, чтобы массажную головку можно было приложить к телу пациента. Задняя часть 2 корпуса имеет сквозное отверстие, от которого идет канал 13, куда может устанавливаться трубка 3, соединяемая с источником отрицательного давления, когда на массажное устройство устанавливается головка 1. Передняя часть 11 корпуса определяет внутреннюю камеру, имеющую две боковые стенки 11', в которую устанавливается узел 12, содержащий два створчатых клапана 15 и 16, которые после установки проходят внутри камеры, образуя ее поперечные стенки, и осуществляют качательные движения, обеспечивая схождение и расхождение свободных кромок 17, 18, что подробно будет описано далее. Задняя часть 2 определяет внутренний объем, предназначенный прежде всего для установки электродвигателя 4, закрепляемого на внутренней боковой стенке части 2 с помощью крепежной пластины 6,закрепляемой винтами 7, вворачиваемыми в отверстия. В центре пластины 6 выполнено сквозное сверленое отверстие по оси вращения 5 двигателя 4 для обеспечения вращения кулачка 10, что также подробно будет описано ниже. Может использоваться электродвигатель постоянного тока или асинхронный двигатель. Двигатель снабжен понижающей передачей, чтобы передать крутящий момент, приводящий в действие створчатые клапаны. Если используется асинхронный двигатель, то его работу можно улучшить установкой датчика угловых и линейных перемещений, чтобы контролировать выходную скорость приводного вала и, следовательно, частоту махов клапанов. Пластина 6 дополнительными винтами 8 также крепится к нижней части двигателя 4. Ось 5 электродвигателя 4 вставляется в гнездо 14 и закрепляется в нем, причем гнездо 14 выполнено в пластине 9, фиксируемой винтами к задней поверхности вращающегося кулачка 10. Вращающийся кулачок 10 самоустанавливается в корпусе 2. Передняя поверхность кулачка имеет криволинейную канавку 30 кулачка, предназначенную для взаимодействия с соответствующими средствами, связанными со створчатыми клапанами 15 и 16, что подробно будет описано ниже. Кулачок 10 в центре рассверлен под сквозную трубку 29, соосную с его осью вращения и предназначенную для прохождения через указанные средства, чтобы закрепить узел 12, содержащий створчатые клапаны, и, в частности, крепеж типа кодрон или утолщенную область. Преимущественно кулачок 10 изготавливается из литого пластического материала, обычно из полиоксиметилена, поэтому можно гарантировать хорошие механические характеристики с точки зрения управления, трения и износа. Внутренняя камера, определяемая передней частью 11 корпуса, образующего массажную головку,содержит расположенные друг против друга две боковые стенки 11' и два створчатых клапана 15 и 16,входящие в узел 12. Узел 12 содержит систему фиксации крепежа типа кодрон, связанную с опорой 21, также имеющей сквозное отверстие 22, коллинеарное и соосное с крепежом типа кодрон и со сквозной трубкой 29,проходящей в кулачке 10. Створчатые клапаны 15 и 16 фактически закреплены своими верхними краями на опоре 21 со стороны, противоположной свободным кромкам 17 и 18 (фиг. 5). Указанное крепление может обладать преимуществом и использоваться как замена упругому шарниру известного типа. Кроме того, каждый верхний край створчатых клапанов 15 и 16 со стороны, противоположной сво-3 016232 бодным нижним кромкам 17 и 18, удлинен за счет своих осей 25 и 26, перпендикулярных к оси крепления створчатых клапанов на опоре 21, причем свободные концы осей соответственно снабжены шаровыми соединениями 27 и 28, предназначенными для взаимодействия с криволинейной канавкой 30 кулачка 10. Преимущественно узел 12, содержащий два створчатых клапана, опору 21, оси 25, 26 и шаровые соединения 27, 28, изготавливается из пластикового материала и представляет собой одну цельную и идентичную деталь. При любых обстоятельствах каждая из осей 25 и 26 жестко крепится к соответствующему створчатому клапану, чтобы обеспечить его движение к оси крепления в функции перемещения соответствующего шарового соединения 27 и 28 по криволинейной канавке 30 кулачка. Свободные нижние кромки 17 и 18 створчатых клапанов 15 и 16 преимущественно выполняются выпуклыми по форме, чтобы обеспечивать контакт с кожей пациента. Кроме того, когда створчатые клапаны находятся в разведенном положении (фиг. 3), они прижимаются к переднему концу передней части 11 корпуса массажной головки, для этой цели выполнены соответственно упоры 19 и 20 (см. фиг. 5). Благодаря наличию шарниров 23 и 24 створчатых клапанов на опоре 21 створчатые клапаны 15, 16 во внутренней камере, определяемой передней частью корпуса 11, могут сходиться или расходиться,причем указанные движения происходят в плоскости, параллельной боковым стенкам 11', которые также определяют внутреннюю камеру массажной головки. Согласно изобретению криволинейная канавка 30 кулачка 10 является симметричной относительно по меньшей мере одной оси, проходящей через плоскость, частью которой она является, и через центр вращения кулачка. Кроме того, она имеет по меньшей мере один эксцентрик. В варианте осуществления изобретения (фиг. 6) криволинейная канавка кулачка имеет эллипсоидальную форму, и шаровые соединения 27 и 28 двух створчатых клапанов 15 и 16 точно следуют по профилям, симметричным друг другу относительно плоскости, проходящей через ось вращения кулачка, и перпендикулярному к боковым стенкам 11'. Если профиль выполнен эллипсоидным, показанным на фиг. 6, каждый поворот кулачка 10 на 360 фактически является причиной двух махов каждого из двух створчатых клапанов. Криволинейная дорожка кулачка может иметь другие профили, также симметричные, как, например, профиль, показанный на фиг. 7. В такой конфигурации каждый поворот кулачка 10 на 360 фактически является причиной четырех махов каждого из створчатых клапанов. Очевидно, что регулировкой скорости вращения двигателя 4 и, следовательно, кулачка 10 можно выбирать скорость и количество махов створчатых клапанов, а значит, интенсивность ухода за кожей и, в частности, сжатий, выполняемых створчатыми клапанами. Поэтому эффективность сжимающих действий оптимизируется в значительной степени. Согласно одному предпочтительному варианту изобретения (подробнее описан со ссылками на фиг. 8-10) створчатые клапаны 15 и 16 получают дополнительную степень свободы, они имеют возможность вертикального перемещения. С этой целью в верхней части каждого створчатого клапана выполняется прорезь 31, 32, в данном случае сквозная прорезь, расположенная линейно по основному размеру каждого из клапанов. Кроме того, опора 21, выполняющая роль держателя створчатых клапанов, удлинена в направлении нижнего края массажной головки опорой 35 створчатого клапана с помощью выходящих из нее двух осей 33, 34(на чертежах показаны горизонтальными), в основном расположенных перпендикулярно основному размеру створчатых клапанов или отверстий. Оси 33, 34 проходят сквозь прорези 31, 32, взаимодействуют с ними и удерживают створчатые клапаны внутри корпуса 2, 11. Две пружины 36 и 37, у которых одна из точек приложения сил содержит оси 33 и 34 и переносит их воздействие в направлении кулачка 10 за счет расположения другой своей точки приложения сил на оси 25, 26, увеличивая протяженность каждого из двух створчатых клапанов, обеспечивают нахождение створчатых клапанов в верхнем положении, иными словами, они предназначены для систематического прижатия створчатых клапанов к криволинейной канавке кулачка. При такой конструкции совершенной ясно, что створчатые клапаны больше не соединяются с опорой 21 шарниром типа, описанного (поз. 23 и 24) в предыдущем варианте осуществления, поэтому створчатые клапаны могут перемещаться вертикально. На фиг. 9a-9d и 10a-10d показаны положения кулачка 10 соответственно для 0, 30, 60 и 90. Следовательно, изменение высоты 1 створчатых клапанов можно рассматривать как функцию вращения кулачка. Указанным образом реализуется формирование кожной складки, в конечном итоге создавая возможность распределять ее всеми источниками всасывания. Более того, при уходе за кожей можно достичь эффекта подтяжки лица, так как в тот момент, когда кожа сжимается между створчатыми клапанами, то есть когда они находятся в приближенном друг к другу состоянии (фиг. 8b), сжатая кожа растягивается с амплитудой 1. Такими действиями происходит работа над эластичностью, тонусом и упругостью кожи. Еще один вариант осуществления массажной головки по изобретению представлен на фиг. 11 и 12. Согласно данному варианту активная зона массажной головки содержит прежде всего цельный-4 016232 конструктивный модуль, добавленный к остальной части головки. Цельный конструктивный модуль включает в себя опору 21 с крепежом типа кодрон 50 и две жестких пластины 38, 39, отходящих от нее и шарнирно прикрепленных на двух противоположных краях опоры шарнирами 23, 24. Каждая из пластин 38, 39 продолжается осью 25, 26, перпендикулярной к оси крепления пластин к опоре 21, свободный конец которых соответственно имеет шаровое соединение 27, 28, предназначенное для взаимодействия с криволинейной канавкой 30 кулачка 10. Подвижные части створчатых клапанов, предназначенные для контакта с кожей, содержат изолированные площадки 42, 43, которые фиксируются на соответствующих пластинах 38, 39, причем указанные зоны для этой цели снабжены корпусами 44, 45 сложной формы, верхние кромки 46, 47 указанных корпусов прижимаются к упорам 48, 49, выполненным на указанных пластинах. Площадки 42, 43 на самом деле крепятся к соответствующим пластинам 38, 39, например, посредством зацепления нижнего конца осей 25, 26, снабженных для этого радиальными шипами 40, 41, и соответствующими пазами 50, 51, проходящими в корпусе 44, 45. Узел, состоящий из опоры 21, крепежа типа кодрон 52 и пластин 38, 39, преимущественно изготавливается из пластического материла и отливается как одно целое. В данном случае в пластинах высверливается сквозные отверстия, куда можно вставить оси 25, 26, последние дополнительно имеют радиальные выступы, прижимаемые к верхней кромке пластин, тем самым ограничивая их перемещение и беря на себя функцию по передаче движения к створчатым клапанам. Как видно из фиг. 12 а и 12b, площадки 42, 43 могут принимать различную конфигурацию, выбираемую массажистом. Кроме того, они могут изготавливаться из различных материалов, в частности из упругого и(или) абразивного материала, и даже генерировать запахи или создавать эффект ледяного кубика, например полипропилена, полиэтилена или полиуретана. Как говорилось выше, возможно использовать комбинацию предлагаемой массажной головки с источником вакуума или отрицательного давления, в частности, если створчатые клапаны не имеют дополнительной степени свободы, как описано в отношении фиг. 8-10. В данной конфигурации воздух проходит в корпус 2, 11 вокруг электродвигателя 4. Таким образом, можно улучшить формирование кожной складки во внутренней камере между створчатыми клапанами, и кожная ткань будет прорабатываться глубже. Более того, с помощью всасывания, которое может быть регулируемым, возможно применять непрерывный или прерывистый массажный уход за кожей через кожную складку. Электромагнитный клапан, который, как говорилось выше, может применяться для осуществления контроля включения-выключения, может также использоваться для регулирования скорости потока в пределах двух предварительно установленных значений. Возможно обеспечить синхронизацию или, напротив, случайный характер действий между частотой махов створчатых клапанов (механически) и частотой фаз всасывания, тем самым, обеспечить циркуляцию крови и лимфы или получить эффект растяжения. Сочетание описанных средств обеспечивает более эффективное действие сжатия, особенно с точки зрения повышения упругости кожи. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Массажная головка, имеющая корпус (2, 11), образующий внутреннюю камеру, в которой формируется кожная складка, когда головка прикладывается к коже пациента, при этом складка прижимается к нижним кромкам камеры, ограниченной двумя боковыми стенками (11') и двумя поперечными стенками (15, 16), проходящими внутри внутренней камеры, каждая из которых представляет собой створчатый клапан, выполненный с возможностью совершения качательного движения, при котором нижние кромки (17, 18) створчатых клапанов, предназначенные для контакта с кожной складкой, сходятся и расходятся, отличающаяся тем, что относительное схождение и расхождение створчатых клапанов обеспечивается с помощью приводимого от двигателя вращающегося кулачка (10), установленного в массажной головке, причем кулачок имеет криволинейную канавку (30) кулачка, взаимодействующую с элементами, связанными со створчатыми клапанами и вызывающими их качательное движение. 2. Массажная головка по п.1, отличающаяся тем, что каждый элемент, связанный со створчатыми клапанами (15, 16), содержит шаровое соединение (27, 28), соединяемое со створчатым клапаном с помощью оси (25, 26), выполненной за одно целое с концом створчатого клапана, и расположенное со стороны, противоположной его свободной нижней кромке (17, 18), предназначенной для контакта с кожной складкой пациента. 3. Массажная головкапо п.1 или 2, отличающаяся тем, что криволинейная канавка (30) кулачка (10) является общей для двух створчатых клапанов, содержит по меньшей мере один эксцентрик и выполнена симметричной относительно по меньшей мере одной оси, проходящей через плоскость, в которой лежит канавка, и через центр вращения кулачка. 4. Массажная головка по п.3, отличающаяся тем, что криволинейная канавка (30) кулачка является эллипсоидальной. 5. Массажная головка по любому из пп.1-4, отличающаяся тем, что конец створчатого клапана (15,-5 016232 16), противолежащий его свободной нижней кромке (17, 18), шарнирно закреплен с помощью шарнира(23, 24) на несущей (21) створчатых клапанов таким образом, чтобы обеспечить их качательное движение, и, в частности, таким образом, что свободные нижние кромки могут сходиться и расходиться. 6. Массажная головка по п.5, отличающаяся тем, что несущая створчатых клапанов и собственно створчатые клапаны представляют собой деталь, изготовленную из пластического материала и отлитую как одно целое, а шарнирное закрепление представляет собой упругий шарнир. 7. Массажная головка по п.5 или 6, отличающаяся тем, что активная зона массажной головки содержит несущую (21) створчатых клапанов, закрепленную на головке и включающую в себя две жесткие пластины (38, 39), шарнирно соединенные с указанной несущей (21), причем указанные элементы (25-28) расположены со стороны пластины (38, 39), противоположной свободной кромке (17, 18) створчатых клапанов, и выполнены с возможностью взаимодействия с канавкой (30) вращающегося кулачка; активную площадку (42, 43), которая зафиксирована на другой стороне каждой из пластин (38, 39) и предназначена для контакта с кожей. 8. Массажная головка по п.7, отличающаяся тем, что несущая (21) и пластины (38, 39) отлиты за одно целое. 9. Массажная головка по п.7 или 8, отличающаяся тем, что активные площадки (42, 43) выполнены съемными и имеют различные конфигурации, определяемые видом массажа. 10. Массажная головка по любому из пп.7-9, отличающаяся тем, что активные площадки (42, 43) выполнены из материала, который является упругим и/или абразивным или способным создавать эффект ледяного кубика. 11. Массажная головка по любому из пп.1-4, отличающаяся тем, что в створчатых клапанах (15, 16) выполнены прорези (31, 32), ориентированные по длине клапанов и проходящие в верхней их области,противоположной свободным нижним кромкам, причем в каждой из указанных прорезей установлена ось (33, 34), перпендикулярная прорези (31, 32) и проходящая от опоры (35) створчатых клапанов внутри массажной головки, при этом каждый створчатый клапан подвергается воздействию упругого возвратного элемента (36, 37), обеспечивающего постоянное прижатие шаровых соединений (27, 28), соединенных со створчатыми клапанами, к криволинейной канавке (30) кулачка. 12. Массажное устройство, отличающееся тем, что содержит массажную головку по любому из пп.1-11 и электродвигатель (4), расположенный в корпусе (2) массажной головки и выполненный с возможностью приведения кулачка во вращение. 13. Устройство по п.12, отличающееся тем, что оно связано с источником отрицательного давления,сообщающимся с массажной головкой и предназначенным для создания во внутренней камере отрицательного давления, обеспечивающего всасывание кожи пациента и формирование кожной складки внутри указанной камеры. 14. Устройство по п.13, отличающееся тем, что оно связано с источником отрицательного давления через управляющий электромагнитный клапан. 15. Устройство по п.14, отличающееся тем, что оно выполнено таким образом, что частота фаз всасывания, генерируемая источником отрицательного давления, и частота махов створчатых клапанов синхронизированы или несинхронизированы.
