Система слежения для взрывных скважин
Формула / Реферат

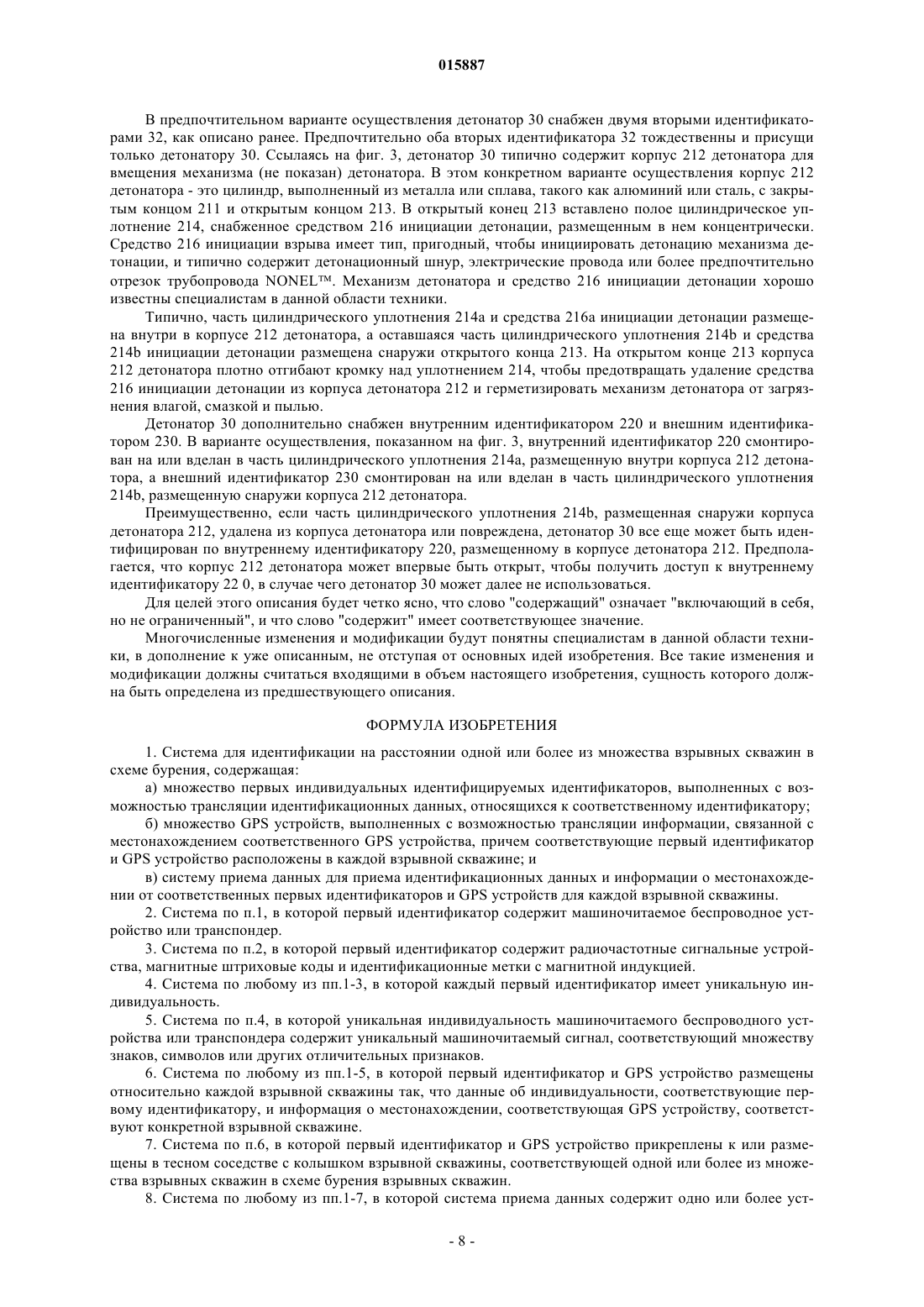

1. Система для идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, содержащая:
а) множество первых индивидуальных идентифицируемых идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному идентификатору;
б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства, причем соответствующие первый идентификатор и GPS устройство расположены в каждой взрывной скважине; и
в) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины.
2. Система по п.1, в которой первый идентификатор содержит машиночитаемое беспроводное устройство или транспондер.
3. Система по п.2, в которой первый идентификатор содержит радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией.
4. Система по любому из пп.1-3, в которой каждый первый идентификатор имеет уникальную индивидуальность.
5. Система по п.4, в которой уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков, символов или других отличительных признаков.
6. Система по любому из пп.1-5, в которой первый идентификатор и GPS устройство размещены относительно каждой взрывной скважины так, что данные об индивидуальности, соответствующие первому идентификатору, и информация о местонахождении, соответствующая GPS устройству, соответствуют конкретной взрывной скважине.
7. Система по п.6, в которой первый идентификатор и GPS устройство прикреплены к или размещены в тесном соседстве с колышком взрывной скважины, соответствующей одной или более из множества взрывных скважин в схеме бурения взрывных скважин.

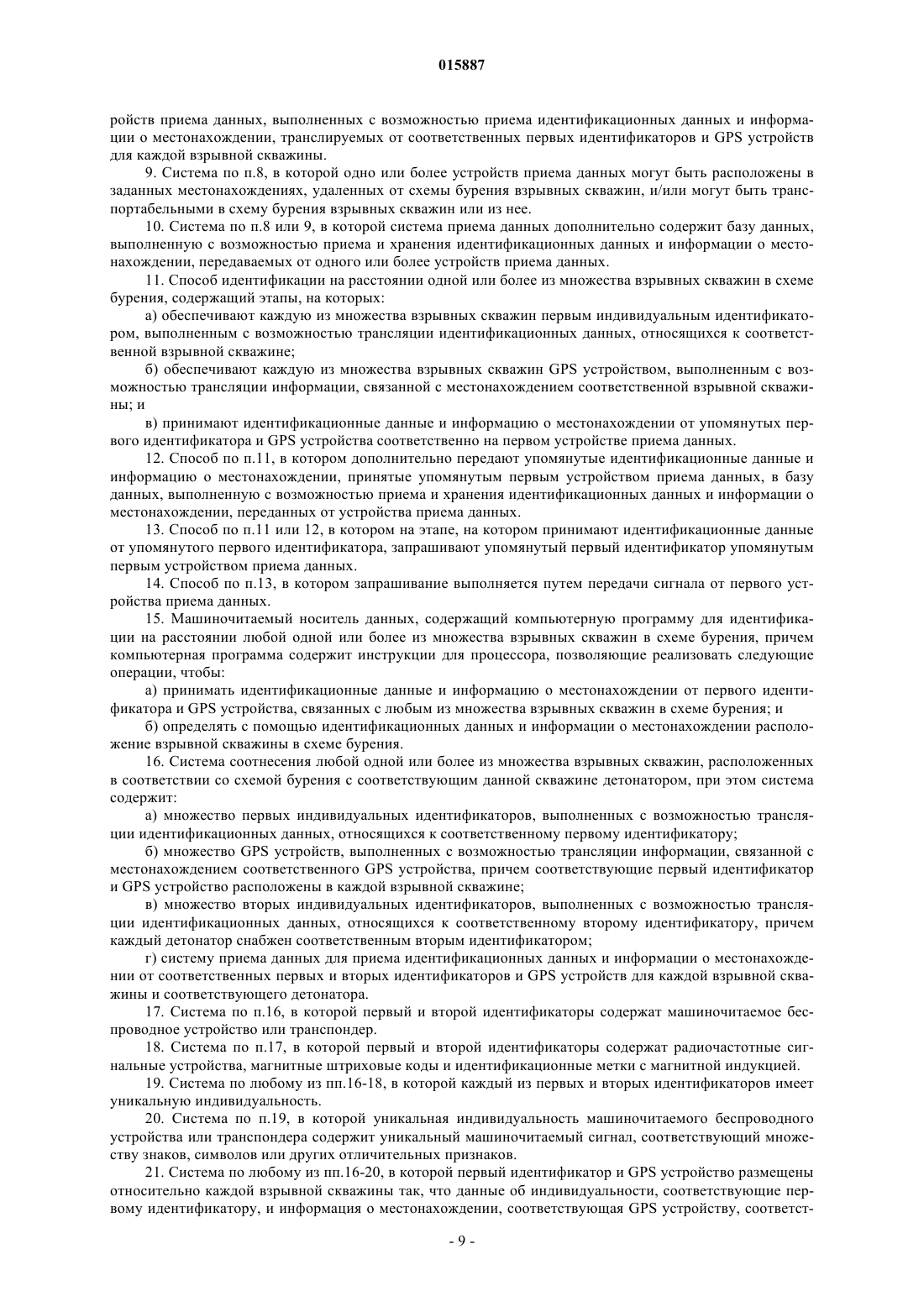

8. Система по любому из пп.1-7, в которой система приема данных содержит одно или более устройств приема данных, выполненных с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины.
9. Система по п.8, в которой одно или более устройств приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы бурения взрывных скважин, и/или могут быть транспортабельными в схему бурения взрывных скважин или из нее.
10. Система по п.8 или 9, в которой система приема данных дополнительно содержит базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, передаваемых от одного или более устройств приема данных.
11. Способ идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, содержащий этапы, на которых:
а) обеспечивают каждую из множества взрывных скважин первым индивидуальным идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине;
б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины; и
в) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на первом устройстве приема данных.
12. Способ по п.11, в котором дополнительно передают упомянутые идентификационные данные и информацию о местонахождении, принятые упомянутым первым устройством приема данных, в базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, переданных от устройства приема данных.
13. Способ по п.11 или 12, в котором на этапе, на котором принимают идентификационные данные от упомянутого первого идентификатора, запрашивают упомянутый первый идентификатор упомянутым первым устройством приема данных.
14. Способ по п.13, в котором запрашивание выполняется путем передачи сигнала от первого устройства приема данных.
15. Машиночитаемый носитель данных, содержащий компьютерную программу для идентификации на расстоянии любой одной или более из множества взрывных скважин в схеме бурения, причем компьютерная программа содержит инструкции для процессора, позволяющие реализовать следующие операции, чтобы:
а) принимать идентификационные данные и информацию о местонахождении от первого идентификатора и GPS устройства, связанных с любым из множества взрывных скважин в схеме бурения; и
б) определять с помощью идентификационных данных и информации о местонахождении расположение взрывной скважины в схеме бурения.
16. Система соотнесения любой одной или более из множества взрывных скважин, расположенных в соответствии со схемой бурения с соответствующим данной скважине детонатором, при этом система содержит:
а) множество первых индивидуальных идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному первому идентификатору;
б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства, причем соответствующие первый идентификатор и GPS устройство расположены в каждой взрывной скважине;
в) множество вторых индивидуальных идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному второму идентификатору, причем каждый детонатор снабжен соответственным вторым идентификатором;
г) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых и вторых идентификаторов и GPS устройств для каждой взрывной скважины и соответствующего детонатора.
17. Система по п.16, в которой первый и второй идентификаторы содержат машиночитаемое беспроводное устройство или транспондер.
18. Система по п.17, в которой первый и второй идентификаторы содержат радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией.
19. Система по любому из пп.16-18, в которой каждый из первых и вторых идентификаторов имеет уникальную индивидуальность.
20. Система по п.19, в которой уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков, символов или других отличительных признаков.

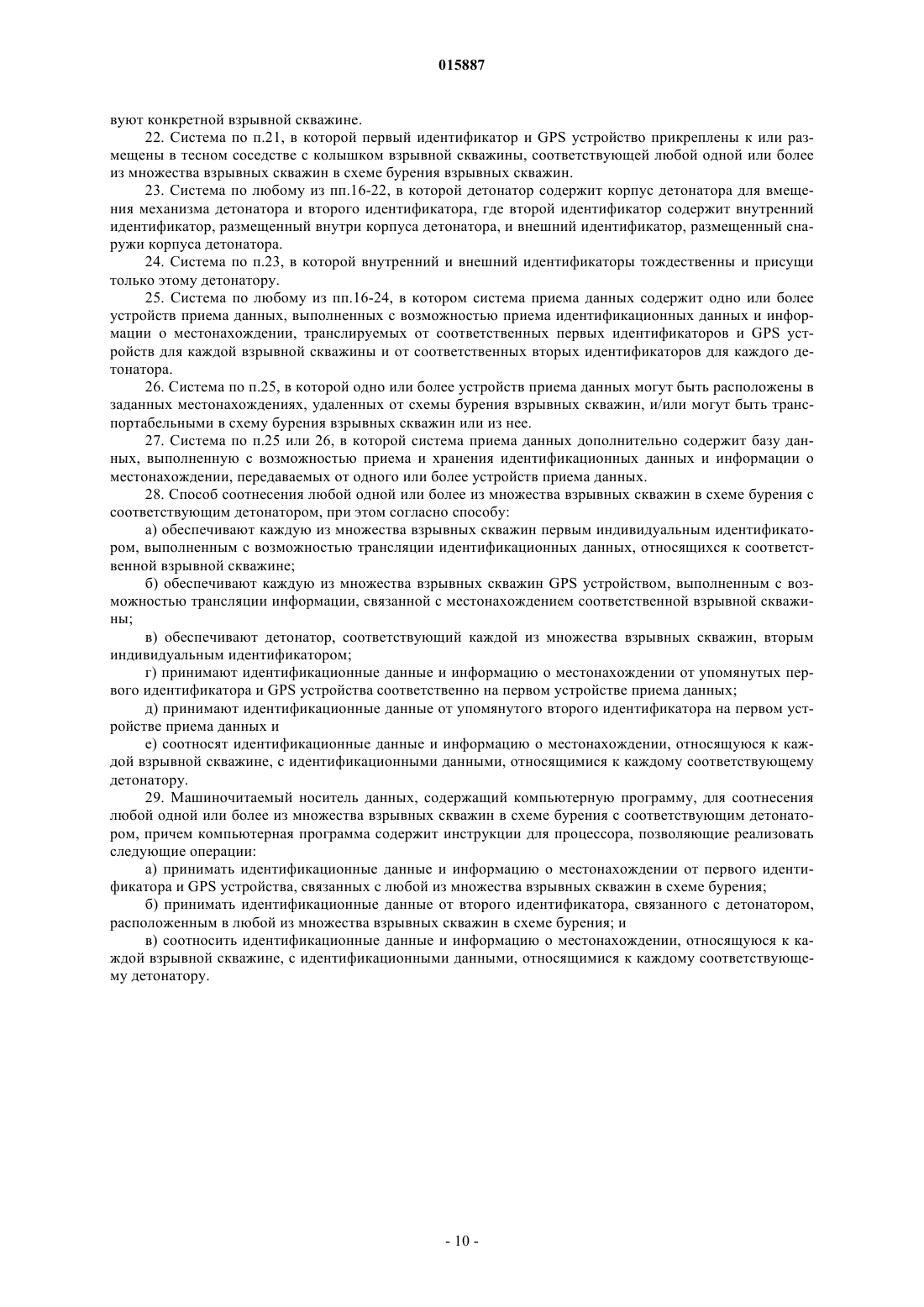

21. Система по любому из пп.16-20, в которой первый идентификатор и GPS устройство размещены относительно каждой взрывной скважины так, что данные об индивидуальности, соответствующие первому идентификатору, и информация о местонахождении, соответствующая GPS устройству, соответствуют конкретной взрывной скважине.
22. Система по п.21, в которой первый идентификатор и GPS устройство прикреплены к или размещены в тесном соседстве с колышком взрывной скважины, соответствующей любой одной или более из множества взрывных скважин в схеме бурения взрывных скважин.
23. Система по любому из пп.16-22, в которой детонатор содержит корпус детонатора для вмещения механизма детонатора и второго идентификатора, где второй идентификатор содержит внутренний идентификатор, размещенный внутри корпуса детонатора, и внешний идентификатор, размещенный снаружи корпуса детонатора.
24. Система по п.23, в которой внутренний и внешний идентификаторы тождественны и присущи только этому детонатору.
25. Система по любому из пп.16-24, в котором система приема данных содержит одно или более устройств приема данных, выполненных с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины и от соответственных вторых идентификаторов для каждого детонатора.
26. Система по п.25, в которой одно или более устройств приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы бурения взрывных скважин, и/или могут быть транспортабельными в схему бурения взрывных скважин или из нее.
27. Система по п.25 или 26, в которой система приема данных дополнительно содержит базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, передаваемых от одного или более устройств приема данных.
28. Способ соотнесения любой одной или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, при этом согласно способу:
а) обеспечивают каждую из множества взрывных скважин первым индивидуальным идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине;
б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины;
в) обеспечивают детонатор, соответствующий каждой из множества взрывных скважин, вторым индивидуальным идентификатором;
г) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на первом устройстве приема данных;
д) принимают идентификационные данные от упомянутого второго идентификатора на первом устройстве приема данных и
е) соотносят идентификационные данные и информацию о местонахождении, относящуюся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору.
29. Машиночитаемый носитель данных, содержащий компьютерную программу, для соотнесения любой одной или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, причем компьютерная программа содержит инструкции для процессора, позволяющие реализовать следующие операции:
а) принимать идентификационные данные и информацию о местонахождении от первого идентификатора и GPS устройства, связанных с любой из множества взрывных скважин в схеме бурения;
б) принимать идентификационные данные от второго идентификатора, связанного с детонатором, расположенным в любой из множества взрывных скважин в схеме бурения; и
в) соотносить идентификационные данные и информацию о местонахождении, относящуюся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору.
Текст

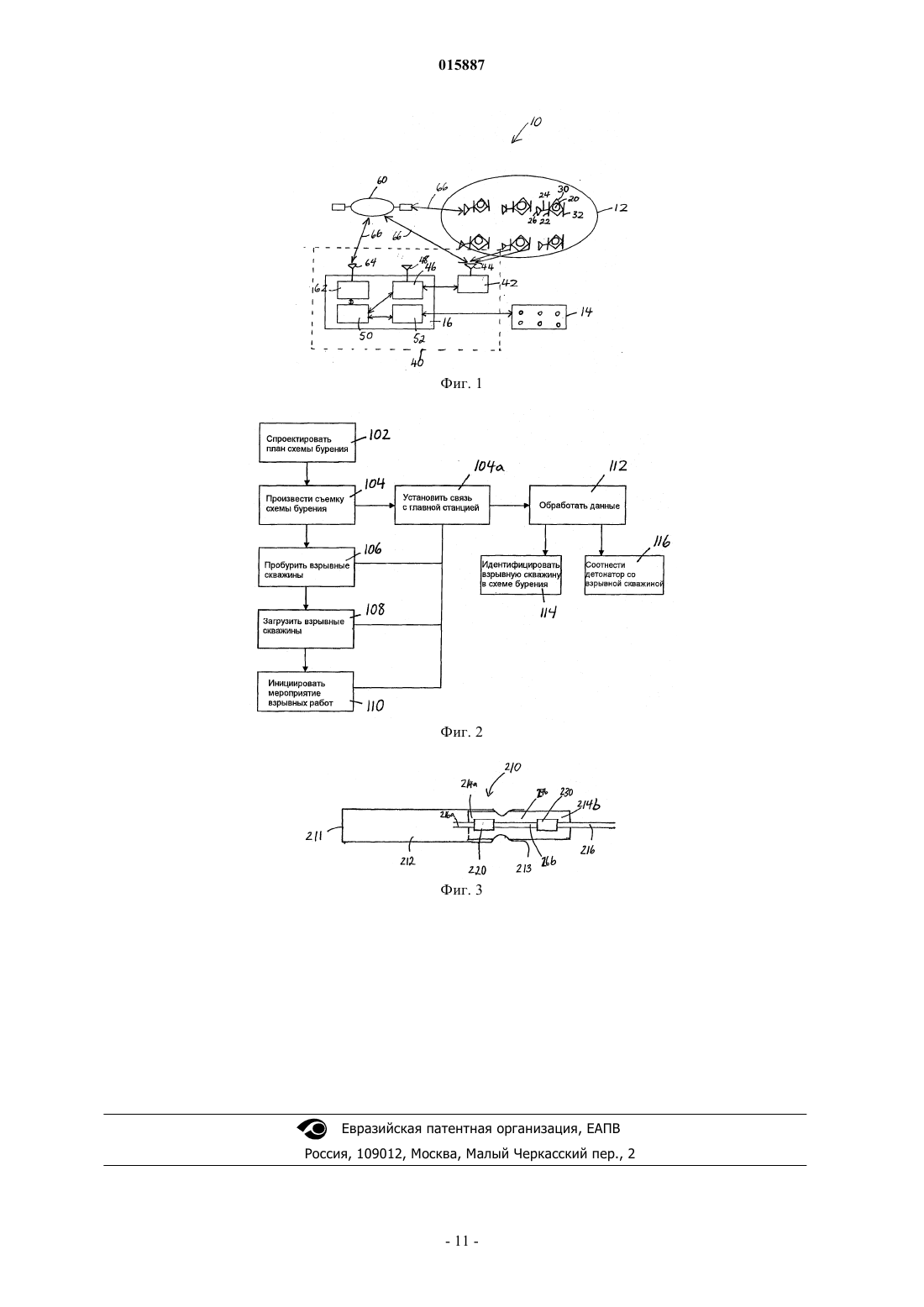

Дата публикации и выдачи патента Номер заявки СИСТЕМА СЛЕЖЕНИЯ ДЛЯ ВЗРЫВНЫХ СКВАЖИН Обеспечена система и способ для идентификации одной или более из множества взрывных скважин в схеме бурения. Способ включает в себя обеспечение каждой взрывной скважины в схеме бурения индивидуально идентифицируемым первым идентификатором и GPS устройством, выполненными с возможностью трансляции идентификационных данных и данных о местонахождении для соответственной взрывной скважины. Обеспечена система приема данных для приема данных и хранения их в базе данных для целей обработки. Информация может быть позже использована для соотнесения одной или более из множества взрывных скважин с соответствующим детонатором. Мур Джон Винсент (AU) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ГЛОБАЛ ТРЭКИНГ СОЛЮШНЗ ПТИ ЛТД. (AU) 015887 Область техники, к которой относится изобретение Настоящее изобретение относится к способу и системе для идентификации взрывных скважин, в частности к способу и системе для идентификации на расстоянии взрывных скважин и соотнесения взрывных скважин с соответствующими детонаторами и связанными взрывчатыми веществами. Уровень техники изобретения При проведении открытых и подземных горных работ инженер, занимающийся бурением и взрывными работами, обычно проектирует схему бурения для места взрывных работ на основе параметров,таких как покрывающие горные породы, в том числе тип горной породы и плотность, промежутки между взрывными скважинами, глубина буровых скважин и диаметр для заданного взрывчатого вещества и,если необходимо, ориентацию взрывных скважин и углы. В некоторых случаях производится съемка и отмечание колышками схемы бурения буровой бригадой. Каждый колышек взрывной скважины помечается и снабжается уникальным номером взрывной скважины. Бурильщик бурит взрывные скважины в соответствии со схемой бурения и вручную записывает каждый номер взрывной скважины и соответственную глубину взрывной скважины. Как вариант,схема бурения передается в электронном виде к буровой установке, которая затем использует глобальную систему позиционирования на местности (GPS), чтобы определять местонахождение и идентифицировать положения каждой взрывной скважины. Перед началом загрузки взрывных скважин взрывчатыми веществами все взрывные скважины типично повторно осматриваются на предмет соответствия схеме бурения, в том числе единообразие размеров отверстий и глубины и ориентации взрывных скважин. Если обнаружено, что какие-либо взрывные скважины слишком не глубоки, слишком глубоки, не на месте или есть необходимость в дополнительных скважинах по причине чрезмерной покрывающей породы, тогда эта информация доставляется обратно к инженеру, занимающемуся бурением и взрывными работами, чтобы санкционировать корректирующее действие, как только осуществимо. После бурения из каждой взрывной скважины берутся пробы для исследования на полезные ископаемые, причем каждая проба помечается соответствующим уникальным номером взрывной скважины. Номер взрывной скважины затем извлекается из каждого мешка и загружается в информационную систему слежения. Бригада взрывников затем вручную записывает загрузочные данные о взрывных скважинах, содержащие дату, время, взрывника, номер схемы, номер взрывной скважины, индивидуальную глубину взрывной скважины, количества и относительную энергию взрывчатого вещества, загруженного в каждую взрывную скважину, число задержки, количество детонаторов или запалов, загруженных во взрывную скважину, высоту забойки, и возвращает загрузочные данные о взрывных скважинах инженеру, занимающемуся бурением и взрывными работами. Типично соотнесение взрывных скважин со взрывчатыми веществами затем делается посредством проверки, что количество скважин, загруженных взрывчатыми веществами, соответствует количеству пробуренных скважин. Затем эта информация сравнивается с использованием перекрестных ссылок с записями о запасах в журнале учета данных склада, чтобы проверять, все ли взрывчатые вещества учтены, а потом данные сравниваются с использованием перекрестных ссылок со схемой бурения. Поскольку два набора информации, записываемые бурильщиком и бригадой взрывников, записываются вручную, то передача этих данных в компьютер, чтобы завершить процесс принятия решения, отнимает много времени и подвержена ошибке, связанной с человеческим фактором. Настоящее изобретение стремится преодолеть, по меньшей мере, некоторые из вышеупомянутых недостатков. Сущность изобретения С самой общей точки зрения изобретение обеспечивает систему и способ для идентификации любого одного или более из множества взрывных скважин в схеме бурения. В одном аспекте изобретения обеспечена система для идентификации на расстоянии одного или более из множества взрывных скважин в схеме бурения, содержащая: а) множество индивидуально. идентифицируемых первых идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному идентификатору; б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства; в) множество взрывных скважин, скомпонованных по схеме бурения, причем каждая взрывная скважина снабжена соответственным первым идентификатором и GPS устройством; и г) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины. В одном варианте осуществления изобретения первый идентификатор - это машиночитаемое беспроводное устройство или транспондер, такое как, например, радиочастотные сигнальные устройства,магнитные штриховые коды, оптические провода и идентификационные метки с магнитной индукцией. Иллюстративные примеры радиочастотных сигнальных устройств включают в себя, без ограничения,метки устройств радиочастотной идентификации (RFID-метки), микро-RFID-метки, макро-RFID-метки,-1 015887 нано-RFID-метки, лазерные RFID-метки, активные метки, пассивные метки и полупассивныеRFID-метки или другие подходящие RFID-метки, которые выполнены с возможностью передачи данных к устройству интеграции радиочастотной идентификации, которое может действовать в качестве приемопередатчика или приемника. В другом варианте осуществления изобретения каждый идентификатор имеет уникальную индивидуальность. В одной форме уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков,символов или других отличительных признаков. Первый идентификатор и GPS устройство размещены относительно каждой взрывной скважины так, что данные об индивидуальности, соответствующие первому идентификатору, и информация о местонахождении, соответствующая GPS устройству, связаны конкретно со взрывной скважиной. В одном варианте осуществления первый идентификатор и GPS устройство прикреплены к или размещены в тесном соседстве с колышком взрывной скважины, связанной с одной или более из множества взрывных скважин, или одной или более из множества взрывных скважин в схеме бурения.GPS устройство передает уникальный набор пространственных координат для взрывной скважины,с которым оно связано. Соответственно, в альтернативном варианте осуществления изобретения первый идентификатор содержит GPS устройство. В другом варианте осуществления система приема данных содержит одно или более устройство приема данных, выполненные с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины. Одно или более устройство приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы бурения взрывных скважин, и/или могут быть транспортабельными в схему бурения взрывных скважин или из нее. В дополнительном варианте осуществления система приема данных дополнительно содержит базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, передаваемых от одного или более устройства приема данных. Во втором аспекте изобретения обеспечен способ идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, в котором: а) обеспечивают каждую из множества взрывных скважин индивидуально идентифицируемым первым идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине; б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины; и в) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на первом устройстве приема данных. В одном варианте осуществления изобретения способ дополнительно заключается в том, что передают упомянутые идентификационные данные и информацию о местонахождении, принятые упомянутым первым устройством приема данных в базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, переданных от устройства приема данных. В другом варианте осуществления изобретения этап, на котором принимают идентификационные данные от упомянутого первого идентификатора, содержит этап, на котором запрашивают упомянутый первый идентификатор упомянутым первым устройством приема данных. В одной форме запрашивание выполняется путем передачи сигнала. В третьем аспекте изобретения обеспечена компьютерная программа для идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, причем компьютерная программа содержит инструкции для управления процессором, чтобы: а) принимать идентификационные данные и информацию о местонахождения от первого идентификатора и GPS устройства, связанных с любым из множества взрывных скважин в схеме бурения; и б) соотносить идентификационные данные и информацию о местонахождении, относящуюся к взрывной скважине, со схемой бурения. В дополнительном аспекте изобретения обеспечен машиночитаемый запоминающий носитель, содержащий компьютерную программу, как определено выше. Изобретатель настоящего изобретения также считает, что система и способ по настоящему изобретению могут быть легко приспособлены, чтобы позволять соотносить взрывные скважины в схеме бурения с соответственным детонатором и тем самым отслеживать и наблюдать местонахождение детонатора на площадке.-2 015887 Таким образом, в альтернативном аспекте изобретения обеспечена система соотнесения любого одного или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, причем система содержит: а) множество индивидуально идентифицируемых первых идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному первому идентификатору; б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства; в) множество взрывных скважин, скомпонованных по схеме бурения, при этом каждая взрывная скважина снабжена соответственным первым идентификатором и GPS устройством; г) множество индивидуально идентифицируемых вторых идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному второму идентификатору; д) множество детонаторов, причем каждый детонатор снабжен соответственным вторым идентификатором, где каждый детонатор расположен в соответственной взрывной скважине в схеме бурения; и е) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых и вторых идентификаторов и GPS устройств для каждой взрывной скважины и соответствующего детонатора. В одном варианте осуществления изобретения первые идентификаторы и система приема данных являются такими, как определено выше. В одном варианте осуществления изобретения детонатор содержит корпус детонатора для вмещения механизма детонатора и второго идентификатора, причем второй идентификатор содержит внутренний идентификатор, размещенный внутри корпуса детонатора, и внешний идентификатор, размещенный снаружи корпуса детонатора. Преимущественно, если внешний идентификатор удаляют из корпуса детонатора, детонатор по-прежнему может быть идентифицируем по внутреннему идентификатору. Типично, внутренний и внешний идентификаторы тождественны и присущи только этому детонатору. В одном варианте осуществления второй идентификатор - это машиночитаемое беспроводное устройство или транспондер, такое как, например, радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией. Иллюстративные примеры радиочастотных сигнальных устройств включают в себя, без ограничения, метки устройств радиочастотной идентификации (RFID-метки), микро-RFID-метки, макро-RFID-метки, нано-RFID-метки, активные метки, пассивные метки и полупассивные RFID-метки или другие подходящие RFID-метки, которые выполнены с возможностью передачи данных к устройству интеграции радиочастотной идентификации,которое может действовать в качестве приемопередатчика и приемника. Каждый второй идентификатор имеет уникальную индивидуальность. В одной форме уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков, символов или других отличительных признаков. В дополнительном аспекте изобретения обеспечен способ соотнесения любого одного или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, при этом согласно методу: а) обеспечивают каждую из множества взрывных скважин индивидуально идентифицируемым первым идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине; б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины; в) обеспечивают детонатор, соответствующий каждому из множества взрывных скважин, индивидуально идентифицируемым вторым идентификатором; г) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на устройстве приема данных; д) принимают идентификационные данные от упомянутого второго идентификатора на устройстве приема данных и е) соотносят идентификационные данные и информацию о местонахождении, относящуюся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору.-3 015887 Настоящее изобретение обеспечивает в еще одном дополнительном аспекте компьютерную программу для соотнесения любого одного или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, при этом компьютерная программа содержит инструкции для управления процессором, чтобы: а) принимать идентификационные данные и информацию о местонахождении от первого идентификатора и GPS устройства, связанные с любым из множества взрывных скважин в схеме бурения; б) принимать идентификационные данные от второго идентификатора, связанного с детонатором,расположенным в любом из множества взрывных скважин в схеме бурения; и в) соотносить идентификационные данные и информацию о местонахождении, относящиеся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору. В дополнительном аспекте изобретения обеспечен машиночитаемый запоминающий носитель, содержащий компьютерную программу, как определено выше. Описание прилагаемых к описанию чертежей Предпочтительные варианты осуществления, содержащие в себе все аспекты изобретения, будут теперь описаны с целью примера со ссылкой на прилагаемые чертежи, на которых: фиг. 1 - блок-схема системы для идентификации одной или более из множества взрывных скважин в схеме бурения согласно настоящему изобретению; фиг. 2 - блок-схема последовательности операций системы по фиг. 1; фиг. 3 - схематичный вид детонатора, используемого по настоящему изобретению. Подробное описание предпочтительного варианта осуществления Фиг. 1 - блок-схема системы 10 для идентификации на расстоянии любого одного или более из множества взрывных скважин 20 в схеме 12 бурения. Система 10 может быть легко приспособлена, чтобы дополнительно соотносить любую одну или более взрывную скважину 20 в схеме 12 бурения с соответствующим детонатором 30. Термин "схема бурения", как используется здесь, относится к одной или более скважинам, скомпонованным в группу, в работе с открытой выработкой или подземного типа, и не ограничен наземной местностью, но также включает в себя ледяные образования и подводные работы. Схемы 12 бурения используются, чтобы задавать форму взрыву в работах по строительству, разрушению и горных разработках. Схемы 12 бурения устанавливают на основе плана 14 схем бурения, спроектированного инженером, занимающимся бурением и взрывными работами, в соответствии с прочно установившимися моделями и протоколами, подходящими для имеющего желательную форму взрыва. Схема 12 бурения содержит множество взрывных скважин 20, скомпонованных в группу. Соответственные детонаторы 30, запалы и заряд взрывчатых веществ могут быть загружены в каждую взрывную скважину 20 и впоследствии инициированы для создания желательного мероприятия взрывных работ. Система 10 включает в себя множество индивидуально идентифицируемых первых идентификаторов 22 и множество GPS устройств 24, причем каждое GPS устройство 24 имеет антенну 26 GPS устройства. Каждая взрывная скважина 20 в схеме 12 бурения снабжена соответственным первым идентификатором 22 и GPS устройством 24. Первый идентификатор 22 выполнен с возможностью трансляции идентификационных данных, относящихся к соответственному первому идентификатору 22 и, посредством связи с ним, взрывной скважине 20. Кроме того, GPS устройство 24 выполнено с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства 24 в схеме 12 бурения и, посредством связи с ним, местонахождением взрывной скважины 20 в схеме 12 бурения. Первый идентификатор 22 и GPS устройство 24 размещены относительно каждой взрывной скважины 20 так, что данные об индивидуальности, соответствующие первому идентификатору 22, и информация о местонахождении, соответствующая GPS устройству 24, соответствуют конкретно взрывной скважине 20, с которой они связаны. В одном варианте осуществления первый идентификатор 22 и GPS устройство 24 прикреплены к или размещены в тесном соседстве с колышком (не показан) взрывной скважины, соответствующим любому одному или более из множества взрывных скважин 20 в схеме 12 бурения взрывных скважин. Будет ясно, что там, где схема 12 бурения устанавливается глобальной системой позиционирования (GPS), и колышки взрывных скважин не используются, первый идентификатор 22 и GPS устройство 24 размещены во взрывной скважине 20 или в тесном соседстве с ней. Каждый детонатор 30, загруженный во взрывную скважину 20 в схеме 12 бурения, может быть снабжен вторым идентификатором 32 (как будет описано позже), который выполнен с возможностью трансляции идентификационных данных, относящихся ко второму идентификатору 32 и, посредством связи с ним, детонатору 30. Первым и вторым идентификаторами 22, 32 может быть машиночитаемое беспроводное устройство или транспондер (активный или пассивный), такое как, например, радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией. Иллюстративные примеры радиочастотных сигнальных устройств включают в себя, без ограничения, метки устройств радиочастотной идентификации (RFID-метки), микро-RFID-метки, макро-RFID-метки, нано-RFID-метки,-4 015887 лазерные RFID-метки, активные метки, пассивные метки и полупассивные RFID-метки или другие подходящие RFID-метки, которые выполнены с возможностью передачи данных устройству интеграции радиочастотной идентификации, которое может действовать в качестве приемопередатчика или приемника. Активные RFID-метки - это метки, которые содержат в себе аккумулятор и могут передавать данные считывающему устройству. Пассивные RFID-метки - это метки, которые не содержат аккумулятора и не могут передавать данные, если только не запрашиваются устройством интеграции радиочастотной идентификации. RFID-метки могут быть метками для чтения и записи или только для чтения. Устройство интеграции радиочастотной идентификации необходимо, чтобы посылать радиочастотный сигнал пассивной RFID-метке, чтобы запрашивать ее, и может также работать как считывающее устройство, которое может быть как передатчиком, так и приемником. Этот сигнал приводит в действие метку, так что она может отвечать считывающему устройству информацией метки. Таким образом, устройство интеграции радиочастотной идентификации работает как устройство сбора данных путем приема данных отRFID-меток. В вариантах осуществления, в которых используются активные RFID-метки, содержащие аккумулятор, радиочастотный сигнал может быть послан устройству интеграции радиочастотной идентификации без необходимости для первого сначала посылать запрашивающий сигнал RFID-метке. Устройство интеграции радиочастотной идентификации работает в этих сценариях просто как приемник для сбора передаваемых данных. Независимо от формы, которую принимает первый или второй идентификатор 22, 32, будет ясно,что каждый первый идентификатор 22 и каждый второй идентификатор 32 имеют уникальную индивидуальность. В одной форме уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков,символов или других отличительных признаков. Например, уникальный машиночитаемый сигнал, транслируемый первым идентификатором 22,может включать в свой состав информацию об определенной взрывной скважине 20, с которой он связан,и его местонахождении согласно плану 14 схем бурения. Такая информация может включать в себя номер разработки, номер относительного уровня (ОУ), координаты местонахождения взрывной скважины и уникальный код, причем уникальный код может включать или не включать в себя полный номер для идентификации взрывной скважины 20. В одном варианте осуществления уникальный машиночитаемый сигнал, транслируемый вторым идентификатором 32, соответствует 15 знакам, где первые два знака обозначают код страны происхождения, вторые два знака обозначают код производителя, третьи два знака обозначают год производства, а оставшиеся девять знаков обозначают любую из 999999999 цифровых комбинаций, напримерAUHE05123456789, чтобы идентифицировать, что определенный детонатор 30, с которым связан второй идентификатор 32, был произведен в Австралии на заводе Хелидон (Helidon) в 2005 г. и снабжен определенной цифровой комбинацией 123456789. В другом варианте осуществления уникальный машиночитаемый сигнал, транслируемый вторым идентификатором 32, соответствует 128 знакам, где несколько групп знаков обозначают коды для: а) изделия взрывчатого типа; б) информации о поставщике чипа; в) кода взрывчатого вещества по классификации ООН; г) страны изготовления; д) завода-изготовителя; е) кода изделия или номера вещества; ж) номера партии; з) серийного номера; и) количества единиц; к) считываемой-перезаписываемой части для ввода данных площадки; л) идентификационного номера взрывного устройства; м) уникального идентификационного номера. Будет ясно, что GPS устройство 24 передает уникальный набор пространственных координат (х, у,z) для взрывной скважины 20, с которым оно связано. Соответственно, в альтернативном варианте осуществления изобретения первый идентификатор 22 содержит GPS устройство 24. Иллюстративные примеры GPS устройств 24, пригодных для использования в настоящем изобретении, включают в себя, без ограничения, устройство, имеющее GPS, GPRS компонент или компонент модема сотовой связи или их комбинацию. Система 10 также включает в себя систему 40 приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых идентификаторов 22 и GPS устройств 24 для каждой взрывной скважины 20 и для приема идентификационных данных от соответственных вторых идентификаторов 32, связанных с детонатором 30, связанным с каждой взрывной скважиной 20.-5 015887 Система 40 приема данных включает в себя главную станцию 16 и одно или более устройств 42 приема данных, выполненных с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов 22 и GPS устройств 24 для каждой взрывной скважины 20, и приема идентификационных данных от соответственных вторых идентификаторов 32, связанных с детонатором 30, связанным с каждой взрывной скважиной 20. Одно или более устройство 42 приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы 12 бурения, и/или могут быть транспортабельными в или из схемы 12 бурения, например смонтированными на транспортных средствах и/или персонале, работающем на площадке. В предпочтительном варианте осуществления изобретения устройство 42 приема данных - это устройство интеграции радиочастотной идентификации, как описано ранее. Будет ясно, однако, что устройство 42 приема данных выбирается так, чтобы быть подходящим для считывания уникального машиночитаемого сигнала машиночитаемого беспроводного устройства или транспондера первого или второго идентификатора 22, 32. Например, когда первый идентификатор 22 содержит магнитный штриховой код, устройство 42 приема данных содержит устройство считывания штриховых кодов. Главная станция 16 включает в себя главный приемник 46, имеющий антенну 48 передатчика/приемника главного приемника, для приема идентификационных данных и информации о местонахождении от одного или более устройств 42 приема данных и установления связи с главным контроллером 50, включающим в себя подсистему микроконтроллера, базу данных 52 и пользовательский интерфейс,чтобы давать возможность пользователю управлять и получать доступ к информации от системы 10, и главный приемник 62 системы глобального позиционирования (GPS), имеющий GPS антенну 64 для приема GPS сигнала 66, который непрерывно передается в широковещательном режиме от несколькихGPS спутников и/или GPS псевдоспутников, представленных GPS спутником 60. Псевдоспутники могут быть сконструированы, используя наземные станции для широковещания GPS сигнала 66, как будто бы они были GPS спутником. Главный GPS приемник 62 обрабатывает GPS сигнал 62 по меньшей мере от одного, предпочтительно нескольких GPS спутников 60 или, по выбору, GPS устройств 24, расположенных в схеме 12 бурения, для определения пространственных координат, связанных с любым из множества взрывных скважин 20 в схеме 12 бурения. В базе 52 данных хранятся план 16 схем бурения для конкретного мероприятия взрывных работ,идентификационные данные и информация о местонахождении, специфичные для каждой взрывной скважины 20 в схеме 12 бурения для конкретного мероприятия взрывных работ, и идентификационные данные, связанные с каждым детонатором 30, расположенным в соответственных взрывных скважинах 20 в схеме 12 бурения. Из этой хранимой информации возможно идентифицировать местонахождение и индивидуальность любой конкретной взрывной скважины 20 в схеме 12 бурения и соотнести определенный детонатор 30 с его соответствующей взрывной скважиной 20. База 52 данных - это также и пользовательский интерфейс, через который пользователи могут просматривать данные о запасах и предыстории. Предполагается, что база 52 данных будет выполнена с возможностью взаимодействия с другим компьютерным программным обеспечением, используемым в строительной, горной промышленностях и промышленности разрушения, таким как, например, программное обеспечение для бурения и взрывных работ или программное обеспечение, применяемое после взрыва. Таким путем, например, может быть возможно запускать отчеты перед взрывом, которые могут оценивать метрические тонны и качество моделей, местонахождение горизонта и визуализаторы. Учитывая, что обновленная информация рассчитывается из этих данных, было бы возможно более рационально и эффективно распределять ресурсы и оборудование перед загрузкой и перевозкой взорванного материала, чтобы принимать меры по поводу исходов или проблем, возникающих от отклонений от ожидаемых результатов исходных моделей. Кроме того, было бы возможно гораздо раньше извещать руководство об изменения в метрических тоннах или качестве материала для целей следующей стадии обработки. Фиг. 2 - блок-схема последовательности операций системы 10 для идентификации на расстоянии одного или более из множества взрывных скважин 20 в схеме 12 бурения. Способ, связанный с системой 10, может быть легко приспособлен, чтобы дополнительно соотносить любую одну или более взрывных скважин в схеме 12 бурения с соответствующим детонатором 30. На этапе 102 инженером, занимающимся бурением и взрывными работами, проектируется план 14 схем бурения для мероприятия взрывных работ. Каждой взрывной скважине 20 в плане 14 схем бурения назначается первый идентификатор 22, имеющий уникальную индивидуальность. На этапе 104 затем производится съемка схемы 12 бурения, по выбору, через предложенные пространственные координаты взрывной скважины 20 и GPS и, по выбору, размечается колышками посредством множества колышков взрывных скважин, причем каждый колышек взрывной скважины отмечает местонахождение предложенной взрывной скважины 20 в схеме бурения. Будет ясно, что термины "колышек взрывной скважины" или "размеченный колышками" также означают тип или использование метки, такой как метка, выполненная краской, сигнальная лента или другая видимая метка для указывания местонахождения взрывной скважины 20. Во время этого процесса маркшейдер размещает соответственный первый идентификатор 22, назначенный для одного из множества взрывных скважин 20, и GPS устройство 24 таким образом относительно соответствующей взрывной скважины 20, что первый иден-6 015887 тификатор 22 и GPS устройство способны к трансляции соответственной индивидуальности и информации о местонахождении одному или более устройству 42 приема данных и главному GPS приемнику 62 через GPS спутник 60. Предпочтительно первый идентификатор 22 и GPS устройство 24 размещены в тесном соседстве с колышком взрывной скважины. Даже более предпочтительно первый идентификатор 22 и GPS устройство 24 прикреплены к колышку взрывной скважины. Хотя предполагается, что схема 12 бурения близко соответствует плану 14 схем бурения, на практике не всегда осуществимо или возможно располагать взрывные скважины в точных местонахождениях, предложенных планом 14 схем бурения. Преимущественно на этапе 104 а связь может быть установлена с главной станцией 16 через одно или более устройство 42 приема данных, как только у взрывных скважин 20 есть соответственные первый идентификатор 22 и GPS устройства, связанные с ним. Таким путем информация об индивидуальности и местонахождении каждой взрывной скважины, отображенного съемкой на схеме 12 бурения, может транслироваться в реальном времени главной станции 16 на этапе 104 и обрабатываться главным контроллером 50 на этапе 112, по выбору во взаимодействии с программным обеспечением моделирования для проекта управляемых и с заданной формой мероприятий взрывных работ. Удаленную идентификацию любой из взрывных скважин в схеме 12 бурения, таким образом, возможно определять на этапе 114, и могут быть произведены обновления планов взрывных работ, чтобы учитывать отклонения от намеченных местонахождений взрывных скважин в плане 14 схем бурения. Будет ясно, что, хотя одно или более устройство 42 приема данных могут быть расположены постоянно по всей окрестности площадки мероприятия взрывных работ, устройства 42 приема данных могут быть смонтированы на транспортных средствах или любых работниках, таких как, например, маркшейдеры, буровая бригада, загружающая заряд бригада и т.д., работающих поблизости от самой схемы 12 бурения. В частности, также предусматривается, что устройства 42 приема данных выполнены с возможностью приема и хранения информации, вводимой оператором, и объединенные данные могут быть переданы посредством протокола передачи данных главной станции 16 позже, например в конце смены,или в реальном времени. На этапе 106 бурильщик бурит множество взрывных скважин 20 согласно плану 14 схем бурения и,как размечено множеством соответствующих колышков взрывных скважин или другим средством для определения местонахождения взрывных скважин 20 в схеме 12 бурения. На этой стадии бурильщик может вводить дополнительную информацию о взрывных скважинах 20 в устройства 42 приема данных,включающую в себя глубину и диаметр отдельных взрывных скважин 20. Снова эта информация может быть транслирована обратно главной станции 16 и обработана, как описано ранее. Затем на этапе 108 каждую скважину 20 загружают взрывчатым веществом, запалами и детонатором 30 бригада взрывников или подобные рабочие. Предпочтительно детонатор 30 снабжен по меньшей мере одним индивидуально идентифицируемым вторым идентификатором 32 с уникальными данными об индивидуальности, причем второй идентификатор имеет тип, подобный первому идентификатору 22,связанному с соответствующей взрывной скважиной 20. На этой стадии бригада взрывников может вводить дополнительную информацию, связанную с источником и движением детонатора 30, включающую в себя, но без ограничения, тип взрывчатого вещества и массу взрывчатых веществ, загруженных в взрывную скважину 20, дату и время загрузки, личности персонала, ответственного за загрузку взрывной скважины 20, местонахождение склада, тип детонатора 30, подробности, связанные с изъятием детонатора со склада, пополнение склада множеством детонаторов 30 и т.д. Снова эта информация может быть транслирована обратно главной станции 16 и обработана, как описано ранее на этапе 112. Специфичная индивидуальность детонатора 30 и дополнительная информация могут быть записаны и храниться в базе 52 данных главной станции. Хранимые данные об индивидуальности детонатора 30 и соответствующей взрывной скважине 20 затем предоставляются инженеру, занимающемуся бурением и взрывными работами, который загружает данные. На этапе 116 данные предоставляются в формате, чтобы обеспечивать готовое соотнесение между данными об индивидуальности, записанными и хранимыми,соответствующими взрывной скважине 20, и данными об индивидуальности, записанными и хранимыми,соответствующими детонатору 30. Например, данные об индивидуальности, относящиеся к взрывным скважинам 20 и детонаторам 30, могут быть соотнесены на простой аналитической таблице на основе количества взрывных скважин, загруженных взрывчатыми веществами и детонаторами, местонахождения детонаторов и т.д. На этапе 110 инициируют мероприятие взрывных работ в соответствии с традиционными установившимися правилами. После завершения мероприятия взрывных работ пробы взрывных скважин могут быть собраны и направлены в лабораторию для целей анализа. Если детонатору 30 для каждой взрывной скважины обеспечены два тождественных вторых идентификатора 32, тогда один из двух тождественных вторых идентификаторов 32 может сопровождать пробы взрывных скважин в лабораторию, чтобы обеспечивать готовую идентификацию индивидуальности взрывной скважины 20, из которой взята проба взрывной скважины, и позже обеспечивать данные об индивидуальности для целей соотнесения с информацией, собранной бригадой взрывников по этапу 116.-7 015887 В предпочтительном варианте осуществления детонатор 30 снабжен двумя вторыми идентификаторами 32, как описано ранее. Предпочтительно оба вторых идентификатора 32 тождественны и присущи только детонатору 30. Ссылаясь на фиг. 3, детонатор 30 типично содержит корпус 212 детонатора для вмещения механизма (не показан) детонатора. В этом конкретном варианте осуществления корпус 212 детонатора - это цилиндр, выполненный из металла или сплава, такого как алюминий или сталь, с закрытым концом 211 и открытым концом 213. В открытый конец 213 вставлено полое цилиндрическое уплотнение 214, снабженное средством 216 инициации детонации, размещенным в нем концентрически. Средство 216 инициации взрыва имеет тип, пригодный, чтобы инициировать детонацию механизма детонации, и типично содержит детонационный шнур, электрические провода или более предпочтительно отрезок трубопровода NONEL. Механизм детонатора и средство 216 инициации детонации хорошо известны специалистам в данной области техники. Типично, часть цилиндрического уплотнения 214 а и средства 216 а инициации детонации размещена внутри в корпусе 212 детонатора, а оставшаяся часть цилиндрического уплотнения 214b и средства 214b инициации детонации размещена снаружи открытого конца 213. На открытом конце 213 корпуса 212 детонатора плотно отгибают кромку над уплотнением 214, чтобы предотвращать удаление средства 216 инициации детонации из корпуса детонатора 212 и герметизировать механизм детонатора от загрязнения влагой, смазкой и пылью. Детонатор 30 дополнительно снабжен внутренним идентификатором 220 и внешним идентификатором 230. В варианте осуществления, показанном на фиг. 3, внутренний идентификатор 220 смонтирован на или вделан в часть цилиндрического уплотнения 214 а, размещенную внутри корпуса 212 детонатора, а внешний идентификатор 230 смонтирован на или вделан в часть цилиндрического уплотнения 214b, размещенную снаружи корпуса 212 детонатора. Преимущественно, если часть цилиндрического уплотнения 214b, размещенная снаружи корпуса детонатора 212, удалена из корпуса детонатора или повреждена, детонатор 30 все еще может быть идентифицирован по внутреннему идентификатору 220, размещенному в корпусе детонатора 212. Предполагается, что корпус 212 детонатора может впервые быть открыт, чтобы получить доступ к внутреннему идентификатору 22 0, в случае чего детонатор 30 может далее не использоваться. Для целей этого описания будет четко ясно, что слово "содержащий" означает "включающий в себя,но не ограниченный", и что слово "содержит" имеет соответствующее значение. Многочисленные изменения и модификации будут понятны специалистам в данной области техники, в дополнение к уже описанным, не отступая от основных идей изобретения. Все такие изменения и модификации должны считаться входящими в объем настоящего изобретения, сущность которого должна быть определена из предшествующего описания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, содержащая: а) множество первых индивидуальных идентифицируемых идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному идентификатору; б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства, причем соответствующие первый идентификатор и GPS устройство расположены в каждой взрывной скважине; и в) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины. 2. Система по п.1, в которой первый идентификатор содержит машиночитаемое беспроводное устройство или транспондер. 3. Система по п.2, в которой первый идентификатор содержит радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией. 4. Система по любому из пп.1-3, в которой каждый первый идентификатор имеет уникальную индивидуальность. 5. Система по п.4, в которой уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков, символов или других отличительных признаков. 6. Система по любому из пп.1-5, в которой первый идентификатор и GPS устройство размещены относительно каждой взрывной скважины так, что данные об индивидуальности, соответствующие первому идентификатору, и информация о местонахождении, соответствующая GPS устройству, соответствуют конкретной взрывной скважине. 7. Система по п.6, в которой первый идентификатор и GPS устройство прикреплены к или размещены в тесном соседстве с колышком взрывной скважины, соответствующей одной или более из множества взрывных скважин в схеме бурения взрывных скважин. 8. Система по любому из пп.1-7, в которой система приема данных содержит одно или более уст-8 015887 ройств приема данных, выполненных с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины. 9. Система по п.8, в которой одно или более устройств приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы бурения взрывных скважин, и/или могут быть транспортабельными в схему бурения взрывных скважин или из нее. 10. Система по п.8 или 9, в которой система приема данных дополнительно содержит базу данных,выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, передаваемых от одного или более устройств приема данных. 11. Способ идентификации на расстоянии одной или более из множества взрывных скважин в схеме бурения, содержащий этапы, на которых: а) обеспечивают каждую из множества взрывных скважин первым индивидуальным идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине; б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины; и в) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на первом устройстве приема данных. 12. Способ по п.11, в котором дополнительно передают упомянутые идентификационные данные и информацию о местонахождении, принятые упомянутым первым устройством приема данных, в базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, переданных от устройства приема данных. 13. Способ по п.11 или 12, в котором на этапе, на котором принимают идентификационные данные от упомянутого первого идентификатора, запрашивают упомянутый первый идентификатор упомянутым первым устройством приема данных. 14. Способ по п.13, в котором запрашивание выполняется путем передачи сигнала от первого устройства приема данных. 15. Машиночитаемый носитель данных, содержащий компьютерную программу для идентификации на расстоянии любой одной или более из множества взрывных скважин в схеме бурения, причем компьютерная программа содержит инструкции для процессора, позволяющие реализовать следующие операции, чтобы: а) принимать идентификационные данные и информацию о местонахождении от первого идентификатора и GPS устройства, связанных с любым из множества взрывных скважин в схеме бурения; и б) определять с помощью идентификационных данных и информации о местонахождении расположение взрывной скважины в схеме бурения. 16. Система соотнесения любой одной или более из множества взрывных скважин, расположенных в соответствии со схемой бурения с соответствующим данной скважине детонатором, при этом система содержит: а) множество первых индивидуальных идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному первому идентификатору; б) множество GPS устройств, выполненных с возможностью трансляции информации, связанной с местонахождением соответственного GPS устройства, причем соответствующие первый идентификатор и GPS устройство расположены в каждой взрывной скважине; в) множество вторых индивидуальных идентификаторов, выполненных с возможностью трансляции идентификационных данных, относящихся к соответственному второму идентификатору, причем каждый детонатор снабжен соответственным вторым идентификатором; г) систему приема данных для приема идентификационных данных и информации о местонахождении от соответственных первых и вторых идентификаторов и GPS устройств для каждой взрывной скважины и соответствующего детонатора. 17. Система по п.16, в которой первый и второй идентификаторы содержат машиночитаемое беспроводное устройство или транспондер. 18. Система по п.17, в которой первый и второй идентификаторы содержат радиочастотные сигнальные устройства, магнитные штриховые коды и идентификационные метки с магнитной индукцией. 19. Система по любому из пп.16-18, в которой каждый из первых и вторых идентификаторов имеет уникальную индивидуальность. 20. Система по п.19, в которой уникальная индивидуальность машиночитаемого беспроводного устройства или транспондера содержит уникальный машиночитаемый сигнал, соответствующий множеству знаков, символов или других отличительных признаков. 21. Система по любому из пп.16-20, в которой первый идентификатор и GPS устройство размещены относительно каждой взрывной скважины так, что данные об индивидуальности, соответствующие первому идентификатору, и информация о местонахождении, соответствующая GPS устройству, соответст-9 015887 вуют конкретной взрывной скважине. 22. Система по п.21, в которой первый идентификатор и GPS устройство прикреплены к или размещены в тесном соседстве с колышком взрывной скважины, соответствующей любой одной или более из множества взрывных скважин в схеме бурения взрывных скважин. 23. Система по любому из пп.16-22, в которой детонатор содержит корпус детонатора для вмещения механизма детонатора и второго идентификатора, где второй идентификатор содержит внутренний идентификатор, размещенный внутри корпуса детонатора, и внешний идентификатор, размещенный снаружи корпуса детонатора. 24. Система по п.23, в которой внутренний и внешний идентификаторы тождественны и присущи только этому детонатору. 25. Система по любому из пп.16-24, в котором система приема данных содержит одно или более устройств приема данных, выполненных с возможностью приема идентификационных данных и информации о местонахождении, транслируемых от соответственных первых идентификаторов и GPS устройств для каждой взрывной скважины и от соответственных вторых идентификаторов для каждого детонатора. 26. Система по п.25, в которой одно или более устройств приема данных могут быть расположены в заданных местонахождениях, удаленных от схемы бурения взрывных скважин, и/или могут быть транспортабельными в схему бурения взрывных скважин или из нее. 27. Система по п.25 или 26, в которой система приема данных дополнительно содержит базу данных, выполненную с возможностью приема и хранения идентификационных данных и информации о местонахождении, передаваемых от одного или более устройств приема данных. 28. Способ соотнесения любой одной или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, при этом согласно способу: а) обеспечивают каждую из множества взрывных скважин первым индивидуальным идентификатором, выполненным с возможностью трансляции идентификационных данных, относящихся к соответственной взрывной скважине; б) обеспечивают каждую из множества взрывных скважин GPS устройством, выполненным с возможностью трансляции информации, связанной с местонахождением соответственной взрывной скважины; в) обеспечивают детонатор, соответствующий каждой из множества взрывных скважин, вторым индивидуальным идентификатором; г) принимают идентификационные данные и информацию о местонахождении от упомянутых первого идентификатора и GPS устройства соответственно на первом устройстве приема данных; д) принимают идентификационные данные от упомянутого второго идентификатора на первом устройстве приема данных и е) соотносят идентификационные данные и информацию о местонахождении, относящуюся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору. 29. Машиночитаемый носитель данных, содержащий компьютерную программу, для соотнесения любой одной или более из множества взрывных скважин в схеме бурения с соответствующим детонатором, причем компьютерная программа содержит инструкции для процессора, позволяющие реализовать следующие операции: а) принимать идентификационные данные и информацию о местонахождении от первого идентификатора и GPS устройства, связанных с любой из множества взрывных скважин в схеме бурения; б) принимать идентификационные данные от второго идентификатора, связанного с детонатором,расположенным в любой из множества взрывных скважин в схеме бурения; и в) соотносить идентификационные данные и информацию о местонахождении, относящуюся к каждой взрывной скважине, с идентификационными данными, относящимися к каждому соответствующему детонатору.
МПК / Метки
МПК: F24D 5/00, F42D 3/04, F24D 1/00, F42D 99/00
Метки: система, взрывных, скважин, слежения
