Предмет одежды типа трусов

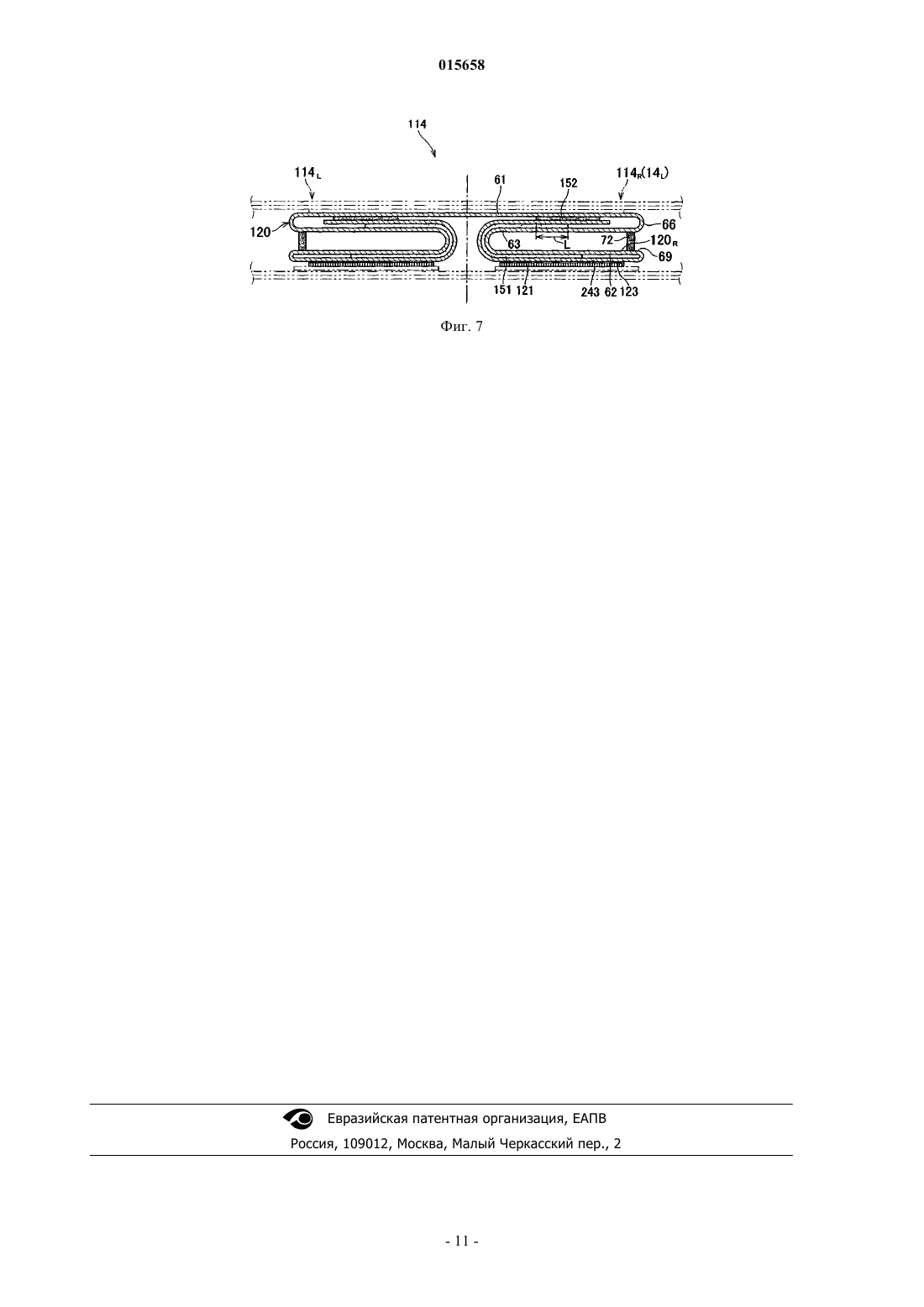

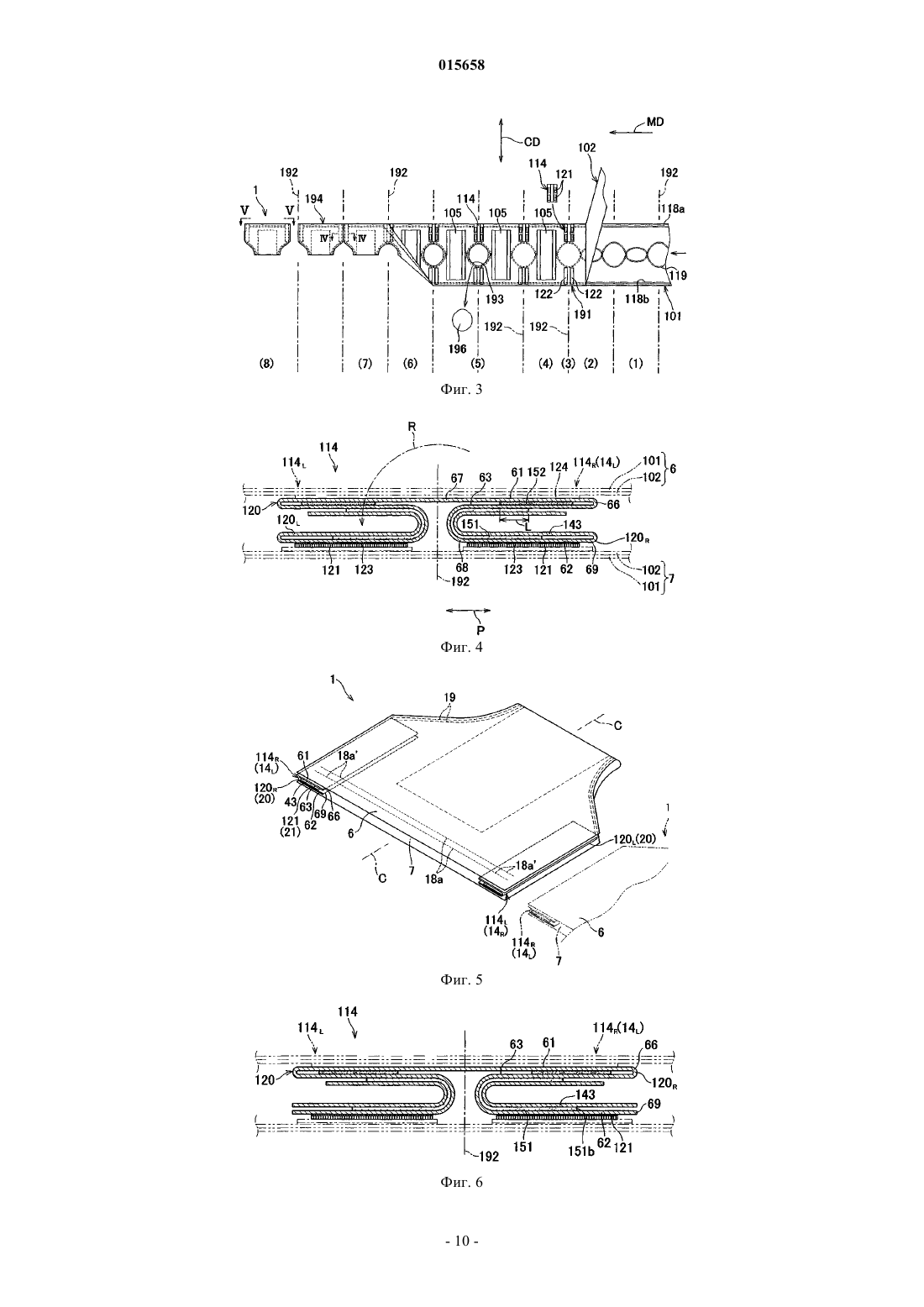

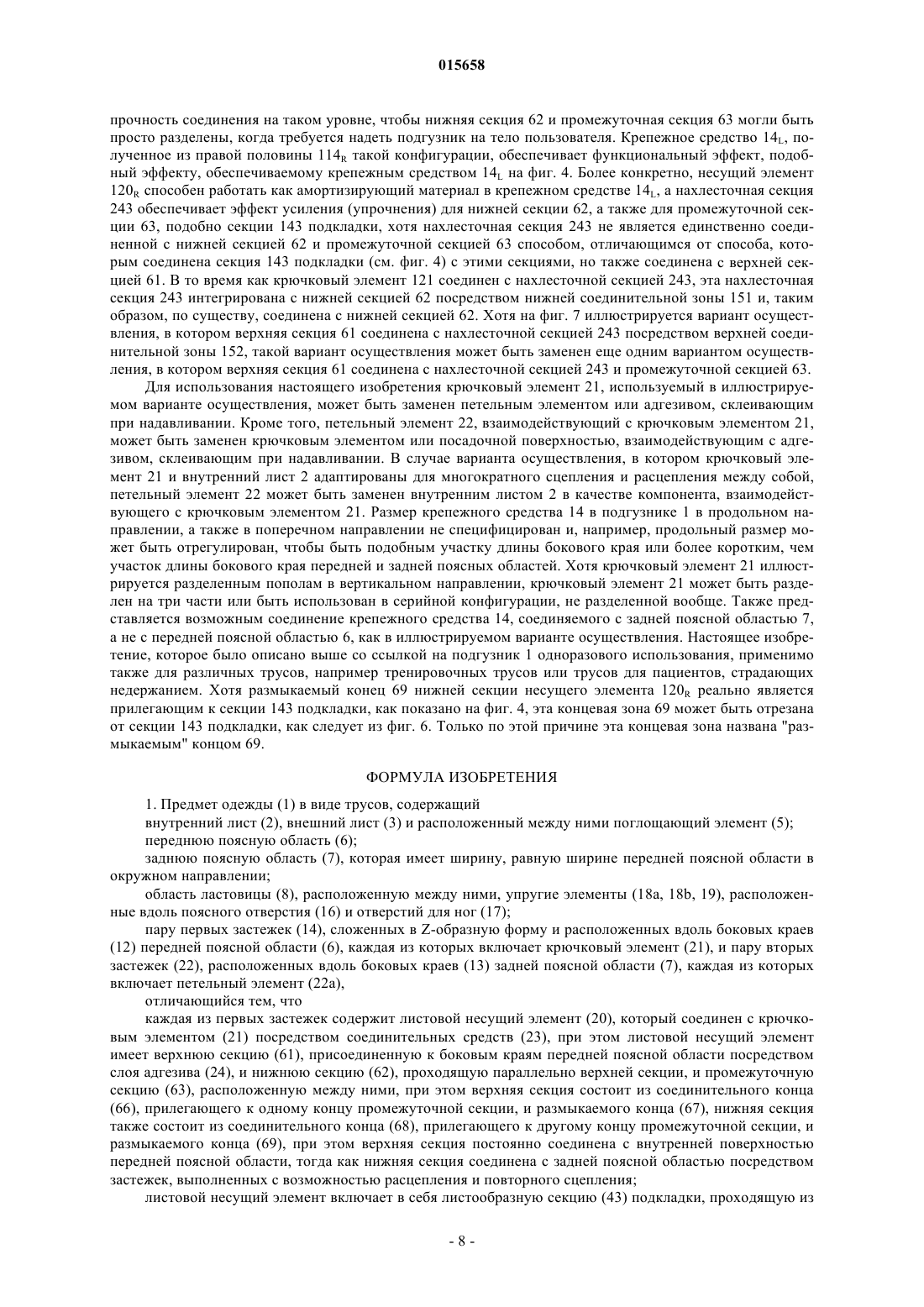

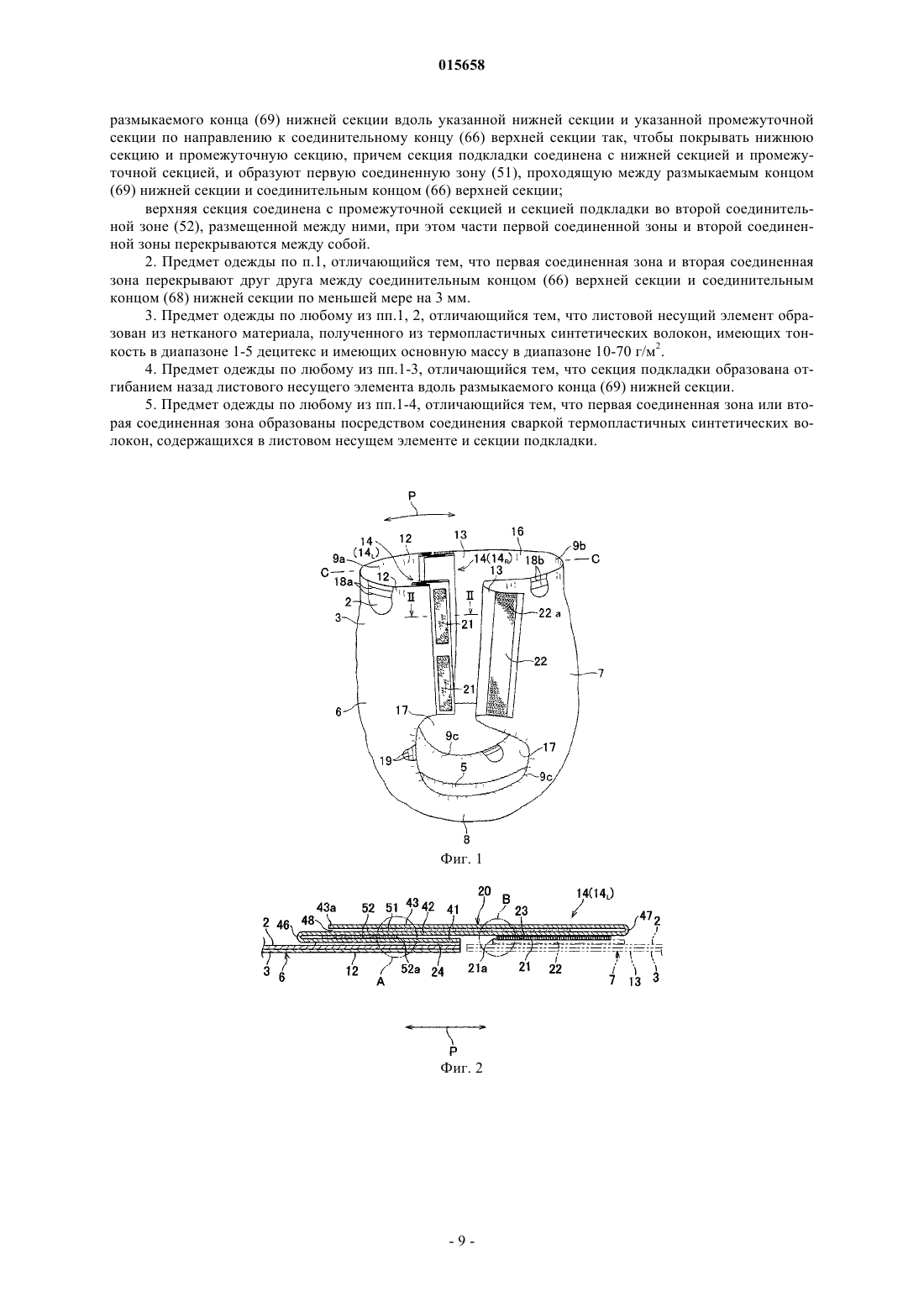

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ПРЕДМЕТ ОДЕЖДЫ ТИПА ТРУСОВ Предмет одежды (1) типа трусов включает в себя переднюю и заднюю поясные области (6, 7),соединенные между собой посредством крепежных средств (14) с возможностью расцепления и повторного сцепления. Каждое из крепежных средств (14) содержит листообразный несущий элемент (20), адаптированный складываться в Z-образную конфигурацию или конфигурацию в форме перевернутой буквы Z, когда передняя и задняя поясные области (6, 7) сложены плоскими вместе, и элемент 21 застежки. Несущий элемент (20) имеет верхнюю секцию (61),нижнюю секцию (62) и промежуточную секцию (63), соединяющую верхнюю и нижнюю секции(61, 62). Между противоположными поверхностями нижней секции (62) и промежуточной секцией (63) листообразная секция (43) подкладки предусмотрена так, чтобы проходить от размыкаемого конца (69) нижней секции (62) вдоль этих противоположных поверхностей по направлению к соединительному концу (66) верхней секции. Верхняя секция (61) соединена с промежуточной секцией (63) посредством первой соединительной зоны (51), тогда как секция (43) подкладки соединена с нижней секцией (62) и промежуточной секцией (63) посредством второй соединительной зоны (52). В несущем элементе (20) первая соединительная зона (51) и вторая соединительная зона (52) перекрывают друг друга в направлении высоты Z-образной конфигурации с посредничеством промежуточной секции (63). 015658 Область техники, к которой относится настоящее изобретение Настоящее изобретение, в общем, относится к предметам одежды типа трусов, например подгузникам типа трусов и тренировочным трусам, и, в частности, к таким предметам одежды, имеющим переднюю и заднюю поясные области, соединенные вместе посредством поддающихся разъединению и повторному соединению крепежных средств. Предшествующий уровень техники Уже предлагались различные предметы одежды типа трусов, причем каждый из которых имел переднюю и заднюю поясные области, соединенные вместе посредством поддающихся расцеплению и повторному сцеплению крепежных средств. Например, в публикации EP 1523968 A1 описано крепежное средство, используемое для такого предмета одежды. B соответствии с этим описанием листовая полоса сложена в Z-образную конфигурацию или конфигурацию, имеющую форму перевернутой буквы Z, и верхняя секция Z-образной конфигурации постоянно соединена с внутренней поверхностью передней поясной области или задней поясной области, а петельный элемент механической застежки соединен с нижней секцией Z-образной конфигурации так, чтобы петельный элемент сцеплялся с крючковым элементом, соединенным с внутренней поверхностью другой поясной области. Верхняя секция и нижняя секция соединены посредством промежуточной секции. Верхняя секция и промежуточная секция соответственно имеют поверхности, противоположные друг другу и постоянно соединенные друг с другом Проблемы, решаемые настоящим изобретением Крепежное средство, используемое в известном предмете одежды, как было описано выше, соединено с внутренней поверхностью предмета одежды и обязательно, для его получения предпочтительно используют мягкий и приятный на ощупь материал для листовой полосы. С одной стороны, неизбежно,что натяжение в окружном направлении прикладывается к крепежному средству, когда развертывается листовая полоса, имеющая зетовое сечение, так что нижняя секция и промежуточная секция развертываются в прямую линию, когда предмет одежды фактически надет на тело пользователя. Такое натяжение прикладывается, главным образом, в начальной точке зоны соединения верхней секции и промежуточной секции. Таким образом, для промежуточной секции требуется достаточно высокая прочность против такого растяжения. Однако изобретатели установили, что не просто получить листовую полосу,которая обладает такой высокой прочностью и одновременно является мягкой и приятной на ощупь, поскольку листовые материалы, являющиеся мягкими и приятными на ощупь, не обладают высокой прочностью. Ввиду проблемы, описанной выше, объектом настоящего изобретения является усовершенствование крепежного средства для предмета одежды типа трусов так, чтобы мягкий и приятный на ощупь листовой материал, который не поддавался бы легкому разрушению, мог быть использован для крепежного средства. Мера, применяемая для решения проблем В соответствии с настоящим изобретением предложено усовершенствование предмета одежды типа трусов, содержащего внутренний лист, внешний лист и элемент, поглощающий жидкие экссудаты тела того, на ком надет подгузник, расположенный на указанном внутреннем листе; первую поясную область,соответствующую передней поясной области или задней поясной области; вторую поясную область, соответствующую другой из указанных задней или передней областей, причем указанная вторая поясная область имеет ширину, равную ширине указанной первой поясной области в окружном направлении; область ластовицы, расположенную между указанными первой и второй поясными областями; пару первых застежек, расположенных вдоль противоположных в поперечном направлении их боковых краев,каждое включает крючковый элемент, и пару вторых застежек, расположенных вдоль противоположных в поперечном направлении их боковых краев, и каждое включает петельный элемент, соединяющий указанные первую поясную область и вторую поясную область вместе с возможностью расцепления и повторного сцепления вдоль противоположных в поперечном направлении их боковых краев так, чтобы указанные первая и вторая поясные области при укладывании в плоском состоянии вместе, указанные первые застежки, если смотреть в окружном направлении, имели зетовое сечение и перевернутое зетовое сечение, которое является симметричным относительно средней линии (C-C), делящей пополам каждую ширину указанных передней и задней поясных областей в указанном окружном направлении; и поясное отверстие, оснащенное первым и вторым поясными упругими элементами, и пару отверстий для ног,оснащенных упругими элементами, окружающими ноги, причем указанное поясное отверстие и указанные отверстия для ног могут быть сформированы соединением указанных противоположных в поперечном направлении их боковых краев указанных первой и второй поясных областей посредством введения указанных первой и второй застежек в сцепление друг с другом. Усовершенствование, соответствующее настоящему изобретению, отличается тем, что каждая из указанных первых застежек содержит листовой несущий элемент, в сложенном состоянии имеющий зетовое сечение или перевернутое зетовое сечение, и указанный крючковый элемент, соединенный с листовым несущим элементом посредством соединительных средств, указанный несущий элемент имеет верхнюю секцию, присоединенную к противоположным в поперечном направлении боковым краям указанной первой поясной области посредством слоя адгезива, и нижнюю секцию, проходящую параллель-1 015658 но указанной верхней секции, и промежуточную секцию, прилегающую к указанной верхней секции и к указанной нижней секции, указанная верхняя секция имеет соединительный конец верхней секции, прилегающий к одному концу указанной промежуточной секции, и размыкаемый конец верхней секции,противоположный указанному соединительному концу, указанная нижняя секция имеет соединительный конец нижней секции, прилегающий к другому концу указанной промежуточной секции и указанному размыкаемому концу нижней секции, противоположному указанному соединительному концу, а указанная верхняя секция постоянно соединена с внутренней поверхностью указанной первой поясной области,тогда как указанная нижняя секция соединена с указанной второй поясной областью посредством указанных застежек, выполненных с возможностью расцепления и повторного сцепления; указанный несущий элемент включает в себя листообразную секцию подкладки, проходящую из окрестности указанного размыкаемого конца указанной нижней секции вдоль указанной нижней секции и указанной промежуточной секции по направлению к указанному соединительному концу указанной верхней секции так,чтобы покрывать указанную нижнюю секцию и указанную промежуточную секцию, причем указанная секция подкладки соединена с указанной нижней секцией и указанной промежуточной секцией в первой соединительной зоне, проходящей между указанным размыкаемым концом указанной нижней секции и указанным соединительным концом указанной верхней секции; указанная верхняя секция соединена с указанной промежуточной секцией или указанной секцией подкладки в указанной промежуточной секции во второй соединительной зоне, размещенной между указанной первой секцией и указанной второй секцией; в направлении высоты зетового сечения и указанного перевернутого зетового сечения, указанная первая соединительная зона и указанная вторая соединительная зона перекрываются между собой. В соответствии с одним предпочтительным вариантом осуществления настоящего изобретения первая соединительная зона и вторая соединительная зона перекрывают друг друга между соединительным концом верхней секции и соединительным концом нижней секции на размер, составляющий по меньшей мере 3 мм. В соответствии с еще одним предпочтительным вариантом осуществления настоящего изобретения несущий элемент образован из нетканого материала, полученного из термопластичных синтетических волокон, имеющих тонкость в диапазоне 1-5 децитекс, и имеющего основную массу в диапазоне 10-70 г/м 2. В соответствии с альтернативным предпочтительным вариантом осуществления настоящего изобретения секция подкладки образована отгибанием назад несущего элемента вдоль размыкаемого конца нижней секции. В соответствии с другим дополнительным предпочтительным вариантом осуществления настоящего изобретения первая соединительная зона или вторая соединительная зона образована посредством соединения сваркой термопластичных синтетических волокон, содержащихся в несущем элементе и секции подкладки. Эффект настоящего изобретения В случае предмета одежды типа трусов, соответствующего настоящему изобретению, нижняя секция и промежуточная секция несущего элемент сложены в конфигурацию, имеющую форму буквы Z или перевернутой буквы Z, раскладываются и развертываются так, чтобы, в общем, распрямляться, когда изделие надевают на тело пользователя. Нижняя секция и промежуточная секция предусмотрены с секцией подкладки, соединенной с ними посредством первой соединительной зоны, которая, в свою очередь, перекрывает вторую соединительную зону, соединенную с верхней секцией и промежуточной секцией или подсекцией секции подкладки, проходящей вдоль промежуточной секции с посредничеством промежуточной секции или секции подкладки, проходящей вдоль промежуточной секции. При такой уникальной конструкции мягкий и приятный на ощупь материал, например нетканый материал, может быть использован в качестве листообразного несущего элемента без простого разрушения несущего элемента при растягивающем усилии в окружном направлении, прикладываемом к нижней секции и промежуточной секции разложенного и развернутого изделия, когда изделие надевают на тело пользователя. Различные варианты осуществления настоящего изобретения и эффекты, получаемые при использовании этих различных вариантов осуществления, станут очевидными из подробного описания, приведенного ниже. Краткое описание чертежей Фиг. 1 - изометрическое изображение подгузника одноразового использования, полученное с частичными вырывами. Фиг. 2 - сечение, сделанное по линии II-II, показанной на фиг. 1. Фиг. 3 - принципиальная схема, иллюстрирующая этапы способа получения подгузника. Фиг. 4 - сечение, сделанное по линии IV-IV, показанной на фиг. 3. Фиг. 5 - изометрическое изображение отдельного подгузника, как видно от линии V-V, показанной на фиг. 3. Фиг. 6 - сечение, подобное сечению, показанному на фиг. 4, иллюстрирующее вариант осуществления комбинированной застежки.-2 015658 Фиг. 7 сечение, подобное сечению, показанному на фиг. 4, иллюстрирующее другой вариант осуществления комбинированной застежки. Идентификация ссылочных номеров, используемых в сопроводительных чертежах 1 - предмет одежды (подгузник одноразового использования); 2 - внутренний лист; 3 - внешний лист; 5 - впитывающий элемент; 6 - передняя (первая) поясная область; 7 - задняя (вторая) поясная область; 8 - область ластовицы; 12 - боковой край; 13 - боковой край; 14, 14L, 14R - первые застежки; 20 - несущий элемент; 21 - крючковый элемент; 22 - вторая застежка; 23 - связывающие средства; 24 - слой адгезива; 43 - нахлесточная секция (секция подкладки) (третья секция); 51 - первая соединительная зона; 52 - вторая соединительная зона; 61 - верхняя секция; 62 - нижняя секция; 63 - промежуточная секция; 66 - соединительный конец верхней секции; 67 - размыкаемый конец верхней секции; 68 - соединительный конец нижней секции; 69 - размыкаемый конец нижней секции; 143 - секция подкладки; 151 - нижняя соединительная секция; 152 - верхняя соединительная секция; 243 - нахлесточная секция. Подробное описание предпочтительных вариантов осуществления настоящего изобретения Детали предмета одежды типа трусов, соответствующего настоящему изобретению, станут более очевидными из описания, приведенного ниже и сделанного со ссылкой на сопроводительные чертежи. На фиг. 1 приведено изометрическое изображение, сделанное с частичными вырывами, подгузника 1 типа трусов одноразового использования в качестве характерного варианта осуществления предмета одежды типа трусов. Подгузник 1 имеет переднюю поясную область 6, заднюю поясную область 7 и область 8 ластовицы, проходящую между этими двумя поясными областями 6, 7, в котором эти области 6,7, 8 ограничены внутренним листом 2 и внешним листом 3, размещенными друг на друге. Внутренний лист 2 предусмотрен на его нижней поверхности с элементом 5, поглощающим жидкие экссудаты тела того, на ком надет подгузник. Передняя и задняя поясные области 6, 7 соответственно разъемно соединены между собой вдоль противоположных в поперечном направлении боковых краев 12, 12 первой области и противоположных в поперечном направлении боковых краев 13, 13 последней области посредством крепежного средства 14L левой стороны и крепежного средства 14R правой стороны. Вследствие этого подгузник 1 образован с поясным отверстием 16 и парой отверстий 17 для ног, в котором вдоль периферии указанного поясного отверстия 16 передний поясной упругий элемент 18a и задний поясной упругие элемент 18b соединены в растянутом состоянии с внутренним листом 2 и/или внешним листом 3. Вдоль периферий соответствующих отверстий 17 для ног окружающие ноги упругие элементы 19 соединены в растянутом состоянии с внутренним листом 2 и/или внешним листом 3. Застежки 14L, 14R симметричны друг другу относительно средней линии C-C, делящей пополам ширину подгузника 1, как будет описано со ссылкой на фиг. 4 (см. также фиг. 5), и соединены с внутренней поверхностью противоположных в поперечном направлении боковых краев 12, 12 передней поясной области 6. Каждая из этих застежек 14L, 14R включает в себя крючковый элемент 21, образующий так называемую механическую застежку. Другая застежка 22, адаптированная для взаимодействия с застежкой 14L на передней поясной области 6, т.е. крючковым элементом 21, соединена с каждым из противоположных в поперечном направлении боковых краев 13 задней поясной области 7. Каждая застежка 22 включает петельный элемент 22a при использовании этих крючковых элементов 21 и петельных элементов 22a подгузника 1, боковые края 12, 12 и боковые края 13, 13 могут быть отсоединены друг от друга и повторно соединены друг с другом. Следует отметить, что на фиг. 1 иллюстрируется подгузник 1, имеющий сборки 9a, 9b, 9c вокруг поясного отверстия 16 и отверстий 17 для ног, образованные при сокращении окружающих пояс упругих-3 015658 элементов 18a, 18b и окружающих ноги упругих элементов 19. На фиг. 2 приведено сечение, сделанное по линии II-II, показанной на фиг. 1, в котором боковой край 13 задней поясной области 7 и петельный элемент 22a показаны мнимыми линиями, а петельный элемент 22a показан в сцеплении с крючковым элементом 21. Как следует из фиг. 2, внутренний лист 2 и внешний лист 3 соединены между собой путем использования соответствующих клеев или технологий сварки. Застежка 14L содержит листовой несущий элемент 20 и крючковый элемент 21, соединенный с несущим элементом 20 при использовании соединительных средств 23, например клеев. Несущий элемент 20 имеет первую секцию 41, постоянно соединенную с внутренней поверхностью передней поясной области 6 посредством клеевого слоя 24, причем вторая секция 42 является прилегающей к первой секции 41 так, чтобы проходить из передней поясной области 6 к задней поясной области 7, и предусмотрена с крючковым элементом 21, а третья секция 43 является прилегающей ко второй секции 42 так, чтобы проходить из задней поясной области 7 к передней поясной области 6. Первая секция 41 и вторая секция 42 постоянно соединены между собой во второй соединительной зоне 52, образованной посредством соответствующих клеев или технологий сварки и расположенной между первой и второй секциями 41, 42,тогда как вторая секция 42 и третья секция 43 постоянно соединены между собой в первой соединительной зоне 51, образованной посредством соответствующих клеев или технологий сварки. Несущий элемент 20 такой конфигурации предназначен быть обращенным к коже того, на ком надет подгузник, и проходить в контактное взаимодействие с кожей того, на ком надет подгузник, и принимая это во внимание, нетканые материалы или тканые материалы, являющиеся мягкими и приятными на ощупь материалами, используют в качестве сырьевого материала для несущего элемента 20. Предпочтительные типы нетканого материала включают в себя нетканый материал фильерного способа производства, воздухопроницаемый нетканый материал и нетканый материал, полученный аэродинамическим способом из расплава, образованные из термопластичных синтетических волокон, имеющих тонкость в диапазоне 1-5 децитекс и основную массу, находящуюся в диапазоне 10-70 г/м 2. Хотя для таких нетканых материалов не существенно иметь прочность, которой достаточно, чтобы функционировать в качестве листовых материалов, служащих для соединения передней и задней поясных областей между собой, соответствующие секции 41, 42, 43 могут быть соединены друг с другом посредством первой соединительной зоны 51 и второй соединительной зоны 52, как показано, чтобы гарантировать получение крепежного средства 14 требуемой прочности. Например, растягивающая сила в окружном направлении P, прикладываемая к несущему элементу 20 во время использования подгузника 1, концентрируется в окрестности конца 52a второй соединительной зоны 52, обведенной кругом A мнимой линии. Однако в окрестности конца 52 вторая секция 42 и третья секция 43 несущего элемента 20 соединены между собой посредством первой соединительной зоны 51. В частности, два слоя нетканого материала перекрываются здесь для увеличения прочности несущего элемента 20 и в соответствии с этим для предохранения несущего элемента 20 от простого разрушения. В окрестности конца 52a первая секция 41 несущего элемента 20 дополнительно соединена с внутренним листом 2 посредством адгезивного слоя 24, и в этой секции 41 несущий элемент 20 также защищен от простого разрушения. Вторая секция 42 несущего элемента 20 соединена с третьей секцией 43 посредством первой соединительной зоны 51 также в окрестности конца 21a крючкового элемента 21, обведенного кругом В мнимой линии. Следовательно, невероятно, чтобы несущий элемент 20 мог просто разрушиться даже в том случае, если растягивающая сила в окружном направлении P приложена в окрестности конца 21a. Первая и вторая соединительные зоны 51, 52 могут быть образованы локальной сваркой нетканых материалов, полученных из термопластичных синтетических волокон, составляющих несущий элемент 20. В крепежном средстве 14L, показанном на фиг. 2, вдоль зоны 46 складывания, соединяющей первую секцию 41 со второй секцией 42, и зоны 47 складывания, соединяющей вторую секцию 42 с третьей секцией 43, а также в зоне 48 зазора, ограниченной между концом 43a третьей секции 43 и второй секцией 42, соответствующие секции несущего элемента 20 не соединены между собой и поддаются отделению друг от друга. В этих зонах 46, 47, 48 слои нетканого материала, размещенные друг на друге и составляющие несущий элемент 20, свободны поддаваться независимому и гибкому деформированию. В то время как наличие адгезивного слоя 24, первой соединительной зоны 51, второй соединительной зоны 52, крючкового элемента 23 и их окрестностей в несущем элементе 20 стремится сделать несущий элемент 20 жестким и способным раздражать кожу тела того, на ком надет подгузник, зоны 46, 47, 48 работают как зоны амортизации (пружинящего действия) для уменьшения такого нежелательного раздражения. В этом случае крепежные средства 14, соединенные с внутренней стороной подгузника 1, не будут раздражать кожу тела того, на ком надет подгузник. Если не требуется, чтобы эти зоны 46, 47, 48 работали как зоны амортизации в подгузнике, то соответствующие секции несущего элемента 20 могут быть соединены между собой. На фиг. 3 приведена принципиальная схема, иллюстрирующая часть технологического процесса для непрерывного производства подгузника 1, иллюстрируемого на фиг. 1, в котором направление справа налево является направлением MD движения полуфабриката подгузника на транспортере производственной линии.-4 015658 На этапе (1) первое полотно 101, соответствующее непрерывному внешнему листу 3, подают с правой стороны, как следует из фиг. 3. Первое полотно 101 имеет первый упругий элемент 118a, соответствующий непрерывному переднему поясному упругому элементу 18a, второй упругий элемент 118b, соответствующий непрерывному заднему поясному упругому элементу 18b, и третий упругий элемент 119,соответствующий непрерывному окружающему ноги упругому элементу 19, причем каждый предварительно соединен в растянутом состоянии с внутренней поверхностью первого полотна 101. На этапе (2) второе полотно 102, соответствующее непрерывному внутреннему листу 2, подают в направлении MD движения полуфабриката подгузника на транспортере производственной линии и соединяют с внутренней поверхностью первого полотна 101 для образования первого композитного полотна 191. На этапе (3) композитное крепежное средство 114, предназначенное для того, чтобы стать крепежным средством 14, соединяют со вторым полотном 102 в заданном положении на каждой линии 192 резания (раскроя), предварительно заданной на первом композитном полотне 191 для резки на более позднем этапе (8), пару петельных элементов 122 соединяют со вторым полотном 102 в заданных положениях на обеих сторонах линии 192 резания. Композитное крепежное средство 114 включает в себя множество крючковых элементов 121. Пара петельных элементов 122 может быть заменена, при необходимости,одним петельным элементом, пересекающим предварительно заданную линию 192 резания. На этапе (4) элемент 105, поглощающий жидкие экссудаты тела, соединяют со вторым полотном 102 в заданном положении на нем. На этапе (5) первое композитное полотно 191 частично вырезают непосредственно ниже композитного крепежного средства 114 и между каждой парой смежных элементов 105, 105, поглощающих жидкие экссудаты тела, как следует из фиг. 3, так, чтобы образовать круглое отверстие 193, предназначенное для ограничения отверстия 17 для ноги подгузника 1. Листовые полосы, вырезанные из первого композитного полотна 191, удаляют из производственной технологической линии. На этапе (6) первое композитное полотно 191 отгибают назад вдоль средней линии (не показанной),делящей пополам ширину этого полотна 191 в поперечном направлении CD, ортогональном направлению MD движения полуфабриката подгузника на транспортере производственной линии, со вторым полотном 102 внутри. На этапе (7) крючковый элемент 121, включенный в композитное крепежное средство 114, соединенный с первым композитным полотном 191, размещают на петельном элементе 122 и сцепляют с петельным элементом 122, соединенным с первым композитным полотном 191, для образования второго композитного полотна 194. На этапе (8) второе композитное полотно 194 режут вдоль предварительно установленной линии 192 резания для получения отдельного подгузника 1. Предварительно установленная линия 192 резания проходит в поперечном направлении CD, вдоль которой соответственно делятся пополам композитное крепежное средство 114, пара петельных элементов 122 и круглое отверстие 193. В течение технологического процесса от этапа (1) до этапа (8) адекватное растягивающее усилие в направлении MD движения полуфабриката подгузника на транспортере производственной линии прикладывают к первому и второму полотнам 101, 102, а также к первому и второму композитным полотнам 191, 194 для обеспечения гарантии того, что два сегмента предварительно установленной линии 192 резания точно совпадают друг с другом, а композитные крепежные средства 114 точно совпадают с соответствующими петельными элементами 122, когда первое композитное полотно 191 отгибают назад на этапе (6). В частности, в течение от этапа (5) до этапа (7) растягивающее усилие, прикладываемое к первому композитному полотну 191, может быть постепенно увеличено для поддерживания крючкового элемента 121 и соответствующего петельного элемента 122 на композитном крепежном средстве 114 в тесном контактном взаимодействии и сцеплении друг с другом. В этом случае отдельный подгузник 1 может надежно удерживаться (сохраняться) в конфигурации, иллюстрируемой на фиг. 5. На фиг. 4 приведено сечение, сделанное по линии IV-IV, показанной на фиг. 3. Будет очевидно, что только композитное крепежное средство 114 показано сплошными линиями, а другие компоненты, например первое и второе полотна 101, 102, а также петельный элемент 122, показаны мнимыми линиями. Должно быть очевидным, что размер, на который нижняя секция 62 и промежуточная секция 63 отстоят друг от друга, показан преувеличенным (гиперболизированным). Композитное крепежное средство 114 симметрично образовано относительно предварительно установленной линии 192 резания и имеет левую половину 114L и правую половину 114R, получаемые после разрезания композитного крепежного средства 114 вдоль предварительно установленной линии 192 резания. Эти левая и правая половины 114L, 114R соответственно предназначены для образования крепежного средства 14R правой стороны и крепежного средства 14L левой стороны отдельного подгузника 1 (см. фиг. 1). Композитное крепежное средство 114,иллюстрируемое на фиг. 4, включает в себя композитный несущий элемент 120, образованный из листообразного материала и набора крючковых элементов 121 (см. фиг. 3), соединенного с композитным несущим элементом 120 посредством соединительного средства 123. Теперь это композитное крепежное средство 114 будет описано в отношении правой половины 114R. В правой половине 114R несущий элемент 120R, ограниченный одной половиной композитного несущего элемента 120, сложен в Z-образную-5 015658 конфигурацию, содержащую верхнюю секцию 61, нижнюю секцию 62 и промежуточную секцию 63, соединяющую эти верхнюю и нижнюю секции 61, 62 соответственно. Верхняя секция 61 имеет соединительный конец 66, прилегающий к промежуточной секции 63, и размыкаемый конец 67, противоположный соединительному концу 66, и размыкаемый после разрезания композитного крепежного средства 114 вдоль предварительно установленной линии 192 резания. Нижняя секция 62 имеет соединительный конец 68, прилегающий к промежуточной секции 63, и размыкаемый конец 69, противоположный концу 68. Верхняя секция 61 соединена со вторым полотном 102 посредством адгезивного слоя 124. Нижняя секция 62 имеет крючковый элемент 121, соединенный с ней посредством соединительного средства 123. Несущий элемент 120R отогнут назад вдоль размыкаемого конца 69 нижней секции 62 и проходит вдоль нижней секции 62 и промежуточной секции 63 по направлению к соединительному концу 66 верхней секции 61 так, чтобы быть размещенной на этих двух секциях 62, 63 и в соответствии с этим образовывать секцию 143 подкладки. В несущем элементе 120R, сложенном таким образом, противоположные поверхности этих верхней секции 61 и промежуточной секции 63 постоянно соединены между собой в верхней соединительной зоне 152, имеющей длину, составляющую по меньшей мере 5 мм в окружном направлении Р. Нижняя секция 62 и промежуточная секция 63 соответственно соединены с секцией 143 подкладки в нижней соединительной зоне 151, имеющей длину в окружном направлении P предпочтительно меньше длины этих двух секций 62, 63. Имеющие разрезанные композиционные крепежные средства 114 вдоль предварительно установленной линии 192 резания, первое и второе полотна 101, 102, перекрывающие правую половину 114R, как следует из фиг. 4, образуют переднюю поясную область 6 отдельного подгузника 1, иллюстрируемого на фиг. 1, тогда как первое и второе полотна 101, 102, лежащие под правой половиной 114R, образуют заднюю поясную область 7 отдельного подгузника 1, иллюстрированного на фиг. 1, а правая половина 114R образует крепежное средство 14L левой стороны, иллюстрируемое на фиг. 1. Левая половина 114L, иллюстрируемая на фиг. 4, включает в себя несущий элемент 120L, который является симметричным правой половине 114R и сложен в перевернутую Z-образную конфигурацию, предназначенную для использования в качестве крепежного средства 14R правой стороны в отдельном подгузнике 1. В частности, этот несущий элемент 120L предназначен стать крепежным средством 14L для смежного и предыдущего подгузника 1, полученного посредством технологического процесса, иллюстрируемого на фиг. 3 (см. фиг. 5). В подгузнике 1, полученном посредством технологического процесса, иллюстрируемого на фиг. 3 и 4, передняя и задняя поясные области 6, 7 соответственно имеют одну ширину в окружном направлении P и размещены одна на другой. Для образования плоского кольца, ограниченного передней и задней поясной областью, как следует из фиг. 1, так, чтобы подгузник 1 мог быть надет на тело пользователя, верхняя секция 61 и промежуточная секция 63, которая является интегральной с верхней секцией 61, могут быть развернуты в направлении, показанном мнимой линиейR, с нижней секцией 62, удерживаемой в неподвижном состоянии до тех пор, пока нижняя секция 62 и промежуточная секция 63 не развернутся, в общем, в прямую линию из несущего элемента 120R, сложенного в Z-образную конфигурацию, например в случае правой половины 114R, показанной на фиг. 4 На фиг. 5 приведено изометрическое изображение, иллюстрирующее отдельный подгузник 1, как видно из линии V-V, показанной на фиг. 3, на которой показана также средняя линия C-C, делящая пополам ширину подгузника 1. Подгузник 1, частично показанный мнимыми линиями на фиг. 5, является подгузником 1, предшествующим подгузнику 1, показанному сплошными линиями. В подгузнике 1 окружающие пояс упругие элементы 18a, 18b, а также окружающие ноги упругие элементы 19 находятся в растянутом состоянии, а передняя и задняя поясные области 6, 7, имеющие подобную ширину, сложены так, чтобы быть уложены плоскими. Подгузник 1 дополнительно включает в себя левую половину 114L и правую половину 114R композитного крепежного средства 114 в качестве крепежного средства 14R и крепежного средства 14L. Крепежное средство 14L включает в себя несущий элемент 20, сложенный в Zобразную конфигурацию. В этом состоянии соответствующие секции несущего элемента 20 предназначены подобно соответствующим секциям несущего элемента 120R на фиг. 4. Передняя и задняя поясные области 6, 7 подгузника 1, уложенные плоскими вместе, могут быть отделены друг от друга в вертикальном направлении, как следует из фиг. 5, для гарантии того, чтобы верхняя секция 61 и промежуточная секция 63, являющаяся интегральной с верхней секцией 61, раскладывались и развертывались относительно нижней секции 62 так, чтобы описать легкую дугу или, в общем, прямую линию. В этом случае подгузник 1 переходит в состояние, показанное на фиг. 1 и 2. В частности, правая половина 114R, показанная на фиг. 4, соответствующая крепежному средству 14L, показанному на фиг. 5, соответствует крепежному средству 14L, показанному на фиг. 2. Таким образом, соответствующие секции правой половины 114R с соответствующей секцией крепежного средства 14L показаны на фиг. 2 в отношении следующего. Несущий элемент 120R и крючковый элемент 121 в правой половине 114R, показанной на фиг. 4,соответственно соответствуют несущему элементу 20R и крючковому элементу 21, показанному на фиг. 2. Верхняя секция 61 несущего элемента 120R на фиг. 4 соответствует первой секции 41 на фиг. 2; нижняя секция 62 и промежуточная секция 63 на фиг. 4 соответственно соответствуют второй секции 42 на фиг. 2; секция 143 подкладки на фиг. 4 соответствует третьей секции 43 на фиг. 2; верхняя соединительная зона 152 и нижняя соединительная зона 151 на фиг. 4 соответственно соответствуют второй соединительной зоне 52 и первой соединительной зоне 51 на фиг. 2; и соединительный конец 66 верхней секции-6 015658 и размыкаемый конец 69 нижней секции на фиг. 4 соответственно соответствуют зоне 46 сгиба и зоне 47 сгиба на фиг. 2. В направлении высоты правой половины 114R на фиг. 4 верхняя соединительная зона 152 и нижняя соединительная зона 151 размещены друг на друге с секцией 143 подкладки, расположенной между ними. Размер L в окружном направлении P, на который эти верхняя соединительная зона 152 и нижняя соединительная зона 151 перекрывают друг друга, предпочтительно составляет по меньшей мере 3 мм. В предпочтительном варианте выполнения подгузника 1 части окружающих пояс упругих элементов 18a, 18b и окружающих ноги упругих элементов 19, проходящие на крепежном средстве 14 и петельном элементе 22, могут быть подвергнуты соответствующей обработке для предотвращения образования крепежного средства 14 и петельного элемента 22 со сборками при сокращении этих упругих элементов 18a, 18b, 19. Как следует из фиг. 5, например, часть 18a' переднего поясного упругого элемента 18a, проходящая на крепежных средствах 14L, 14R, может быть соединена в нерастянутом состоянии с передней поясной областью 6 или соединена в не поддающемся сокращению состоянии вследствие некоторой термообработки и подобной обработки передней поясной области 6. Технологический процесс, схематически иллюстрируемый на фиг 3, предпочтительно упрощает технологическую операцию соединения крепежного средства 14 с подгузником 1 вдоль боковых краев и в соответствии с этим облегчает непрерывное производство подгузника 1 типа трусов, благодаря использованию крепежных средств 14L, 14R, образующих крепежные средства 14, и половин 114L, 114R, образующих композитные крепежные средства, как было описано выше. Здесь следует отметить, что подгузник 1 может быть получен путем различных модификаций технологического процесса, иллюстрируемого на фиг. 3. Например, последовательность этапов (3)-(5) может быть изменена (перестановкой этапов). Представляется возможным соединение композитных крепежных средств 114 к задней поясной области 7, а не к передней поясной области 6. Также можно приводить петельный элемент 122 в сцепление с крючковым элементом 121 композитного крепежного средства 114, а не соединять петельный элемент 122 со вторым полотном 102 на этапе (3) и соединять петельный элемент 122 со вторым полотном 102,обращенным к петельному элементу 122, после отгибания первого композитного полотна 191 на этапе(6). На фиг. 6 приведен вид, подобный виду, приведенному на фиг. 4, иллюстрирующий вариант осуществления комбинированного крепежного средства 114. В композитном крепежном средстве 114, соответствующем этому варианту осуществления, секция 143 подкладки образована из листового материала,предусмотренного отдельно от последовательности верхней секции 61, промежуточной секции 63 и нижней секции 62. Секция 143 подкладки, проходящая из окрестности размыкаемого конца 69 нижней секции по направлению к соединительному концу 66 верхней секции, не соединена с размыкаемым концом 69 нижней секции, но проходит в направлении наружу в горизонтальном направлении от концевой зоны 151b первой соединительной зоны 151. Секция 143 подкладки, включенная в крепежное средство 14L, полученное из правой половины 114R этого композитного крепежного средства 114, работает подобным образом, что и вторая секция 43 на фиг. 2. В частности, секция 143 подкладки улучшает прочность при растяжении крепежного средства 14L и одновременно препятствует концевой зоне 151b первой соединительной зоны 151, соответствующей верхней соединительной зоне 51, а также концевой зоне крючкового элемента 121, входить в непосредственное контактное взаимодействие с кожей тела того, на ком надет подгузник. Другими словами, секция 143 подкладки работает как амортизирующий материал,адаптированный для ослабления нежелательного раздражающего влияния на кожу тела того, на ком надет подгузник. Хотя конкретные типы листового материала, используемые для секции 143 подкладки, не специфицированы, если нетканые материалы, образующие композитный несущий элемент 120, плохо поглощает пот, то листовой материал, обладающий высокой способностью поглощения пота, может быть использован для секции 143 подкладки, чтобы защитить того, на ком надет подгузник, от потницы даже в том случае, если крепежное средство 14 придет в тесное контактное взаимодействие с кожей тела того,на ком надет подгузник, во время использования подгузника 1. Фиг. 7, которая также подобна фиг. 4, иллюстрирует другой вариант осуществления композитного крепежного средства 114. В правой половине 114R этого композитного крепежного средства 114 несущий элемент 120R композитного несущего элемента в качестве его составляющего элемента отогнут вниз в окрестности размыкаемого конца 69 нижней секции так, чтобы проходить по направлению к соединительному концу 66 верхней секции, и имеет нахлесточную секцию 243, адаптированную для соединения внахлестку нижней секции 62 и промежуточной секции 63 показанным способом. Нахлесточная секция 243 соединена с верхней секцией 61 в верхней соединительной зоне 152 и соединена с нижней секцией 62, а также с промежуточной секцией 63 в нижней соединительной зоне 151. Нижняя соединительная зона 151 и верхняя соединительная зона 152 перекрывают друг друга на размер L, и этот размер L в правой половине 114R предпочтительно составляет по меньшей мере 3 мм. Крючковый элемент 121 соединен с нахлесточной секцией 243 с помощью соединительного средства 123. Нижняя секция 62 и промежуточная секция 63 разъемно соединены посредством временного соединительного средства 72, например адгезива, склеивающего при надавливании, или временной сварки. Временное соединительное средство 72 предусмотрено только для поддержания (сохранения) формы несущего элемента 120R, сложенного в Z-образную конфигурацию в течение технологического процесса получения подгузника, и имеет-7 015658 прочность соединения на таком уровне, чтобы нижняя секция 62 и промежуточная секция 63 могли быть просто разделены, когда требуется надеть подгузник на тело пользователя. Крепежное средство 14L, полученное из правой половины 114R такой конфигурации, обеспечивает функциональный эффект, подобный эффекту, обеспечиваемому крепежным средством 14L на фиг. 4. Более конкретно, несущий элемент 120R способен работать как амортизирующий материал в крепежном средстве 14L, а нахлесточная секция 243 обеспечивает эффект усиления (упрочнения) для нижней секции 62, а также для промежуточной секции 63, подобно секции 143 подкладки, хотя нахлесточная секция 243 не является единственно соединенной с нижней секцией 62 и промежуточной секцией 63 способом, отличающимся от способа, которым соединена секция 143 подкладки (см. фиг. 4) с этими секциями, но также соединена с верхней секцией 61. В то время как крючковый элемент 121 соединен с нахлесточной секцией 243, эта нахлесточная секция 243 интегрирована с нижней секцией 62 посредством нижней соединительной зоны 151 и, таким образом, по существу, соединена с нижней секцией 62. Хотя на фиг. 7 иллюстрируется вариант осуществления, в котором верхняя секция 61 соединена с нахлесточной секцией 243 посредством верхней соединительной зоны 152, такой вариант осуществления может быть заменен еще одним вариантом осуществления, в котором верхняя секция 61 соединена с нахлесточной секцией 243 и промежуточной секцией 63. Для использования настоящего изобретения крючковый элемент 21, используемый в иллюстрируемом варианте осуществления, может быть заменен петельным элементом или адгезивом, склеивающим при надавливании. Кроме того, петельный элемент 22, взаимодействующий с крючковым элементом 21,может быть заменен крючковым элементом или посадочной поверхностью, взаимодействующим с адгезивом, склеивающим при надавливании. В случае варианта осуществления, в котором крючковый элемент 21 и внутренний лист 2 адаптированы для многократного сцепления и расцепления между собой,петельный элемент 22 может быть заменен внутренним листом 2 в качестве компонента, взаимодействующего с крючковым элементом 21. Размер крепежного средства 14 в подгузнике 1 в продольном направлении, а также в поперечном направлении не специфицирован и, например, продольный размер может быть отрегулирован, чтобы быть подобным участку длины бокового края или более коротким, чем участок длины бокового края передней и задней поясных областей. Хотя крючковый элемент 21 иллюстрируется разделенным пополам в вертикальном направлении, крючковый элемент 21 может быть разделен на три части или быть использован в серийной конфигурации, не разделенной вообще. Также представляется возможным соединение крепежного средства 14, соединяемого с задней поясной областью 7,а не с передней поясной областью 6, как в иллюстрируемом варианте осуществления. Настоящее изобретение, которое было описано выше со ссылкой на подгузник 1 одноразового использования, применимо также для различных трусов, например тренировочных трусов или трусов для пациентов, страдающих недержанием. Хотя размыкаемый конец 69 нижней секции несущего элемента 120R реально является прилегающим к секции 143 подкладки, как показано на фиг. 4, эта концевая зона 69 может быть отрезана от секции 143 подкладки, как следует из фиг. 6. Только по этой причине эта концевая зона названа "размыкаемым" концом 69. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды (1) в виде трусов, содержащий внутренний лист (2), внешний лист (3) и расположенный между ними поглощающий элемент (5); переднюю поясную область (6); заднюю поясную область (7), которая имеет ширину, равную ширине передней поясной области в окружном направлении; область ластовицы (8), расположенную между ними, упругие элементы (18a, 18b, 19), расположенные вдоль поясного отверстия (16) и отверстий для ног (17); пару первых застежек (14), сложенных в Z-образную форму и расположенных вдоль боковых краев(12) передней поясной области (6), каждая из которых включает крючковый элемент (21), и пару вторых застежек (22), расположенных вдоль боковых краев (13) задней поясной области (7), каждая из которых включает петельный элемент (22a),отличающийся тем, что каждая из первых застежек содержит листовой несущий элемент (20), который соединен с крючковым элементом (21) посредством соединительных средств (23), при этом листовой несущий элемент имеет верхнюю секцию (61), присоединенную к боковым краям передней поясной области посредством слоя адгезива (24), и нижнюю секцию (62), проходящую параллельно верхней секции, и промежуточную секцию (63), расположенную между ними, при этом верхняя секция состоит из соединительного конца(66), прилегающего к одному концу промежуточной секции, и размыкаемого конца (67), нижняя секция также состоит из соединительного конца (68), прилегающего к другому концу промежуточной секции, и размыкаемого конца (69), при этом верхняя секция постоянно соединена с внутренней поверхностью передней поясной области, тогда как нижняя секция соединена с задней поясной областью посредством застежек, выполненных с возможностью расцепления и повторного сцепления; листовой несущий элемент включает в себя листообразную секцию (43) подкладки, проходящую из-8 015658 размыкаемого конца (69) нижней секции вдоль указанной нижней секции и указанной промежуточной секции по направлению к соединительному концу (66) верхней секции так, чтобы покрывать нижнюю секцию и промежуточную секцию, причем секция подкладки соединена с нижней секцией и промежуточной секцией, и образуют первую соединенную зону (51), проходящую между размыкаемым концом(69) нижней секции и соединительным концом (66) верхней секции; верхняя секция соединена с промежуточной секцией и секцией подкладки во второй соединительной зоне (52), размещенной между ними, при этом части первой соединенной зоны и второй соединенной зоны перекрываются между собой. 2. Предмет одежды по п.1, отличающийся тем, что первая соединенная зона и вторая соединенная зона перекрывают друг друга между соединительным концом (66) верхней секции и соединительным концом (68) нижней секции по меньшей мере на 3 мм. 3. Предмет одежды по любому из пп.1, 2, отличающийся тем, что листовой несущий элемент образован из нетканого материала, полученного из термопластичных синтетических волокон, имеющих тонкость в диапазоне 1-5 децитекс и имеющих основную массу в диапазоне 10-70 г/м 2. 4. Предмет одежды по любому из пп.1-3, отличающийся тем, что секция подкладки образована отгибанием назад листового несущего элемента вдоль размыкаемого конца (69) нижней секции. 5. Предмет одежды по любому из пп.1-4, отличающийся тем, что первая соединенная зона или вторая соединенная зона образованы посредством соединения сваркой термопластичных синтетических волокон, содержащихся в листовом несущем элементе и секции подкладки.
