Одноразовый шприц с автоматическим приведением в нерабочее состояние

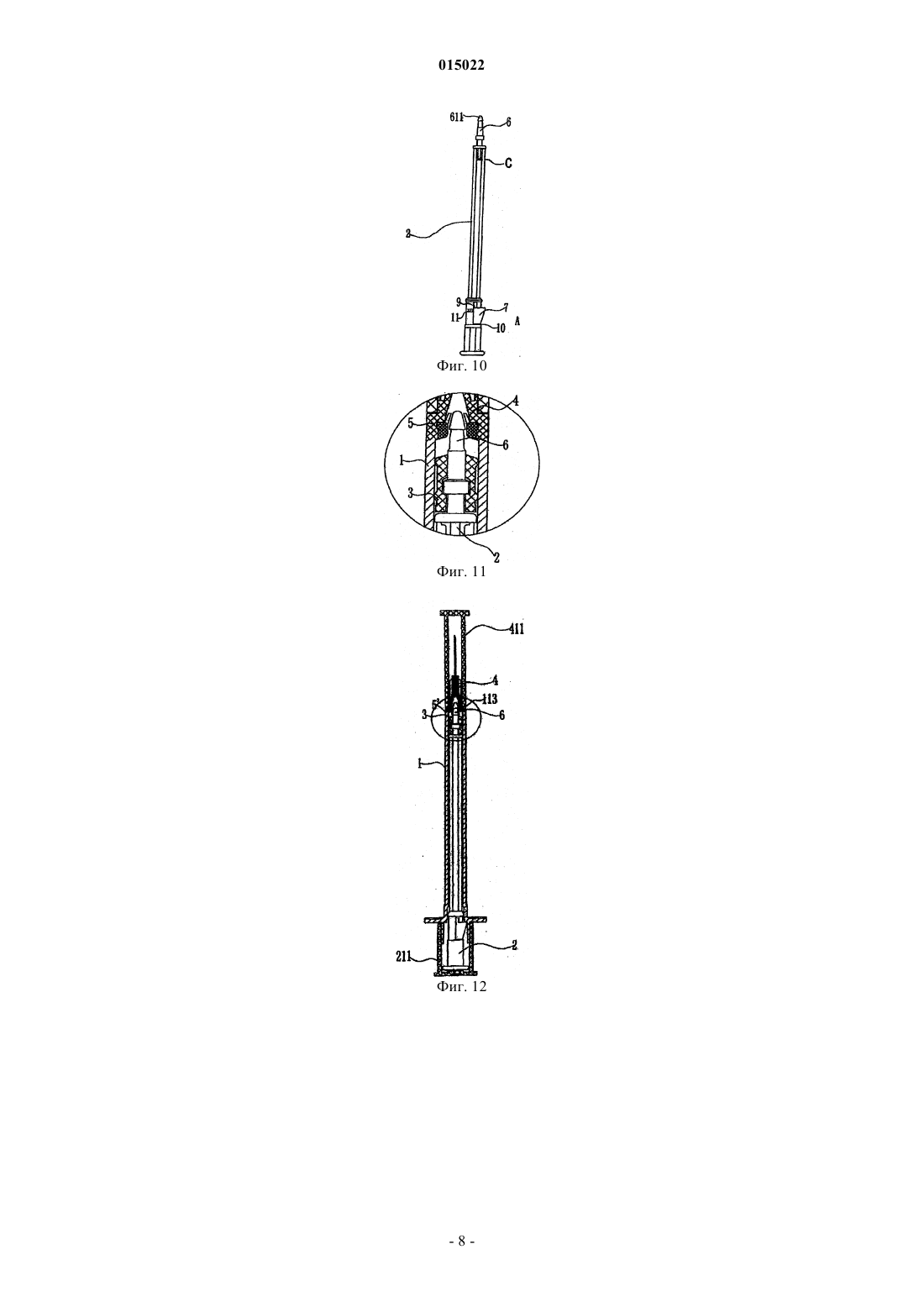

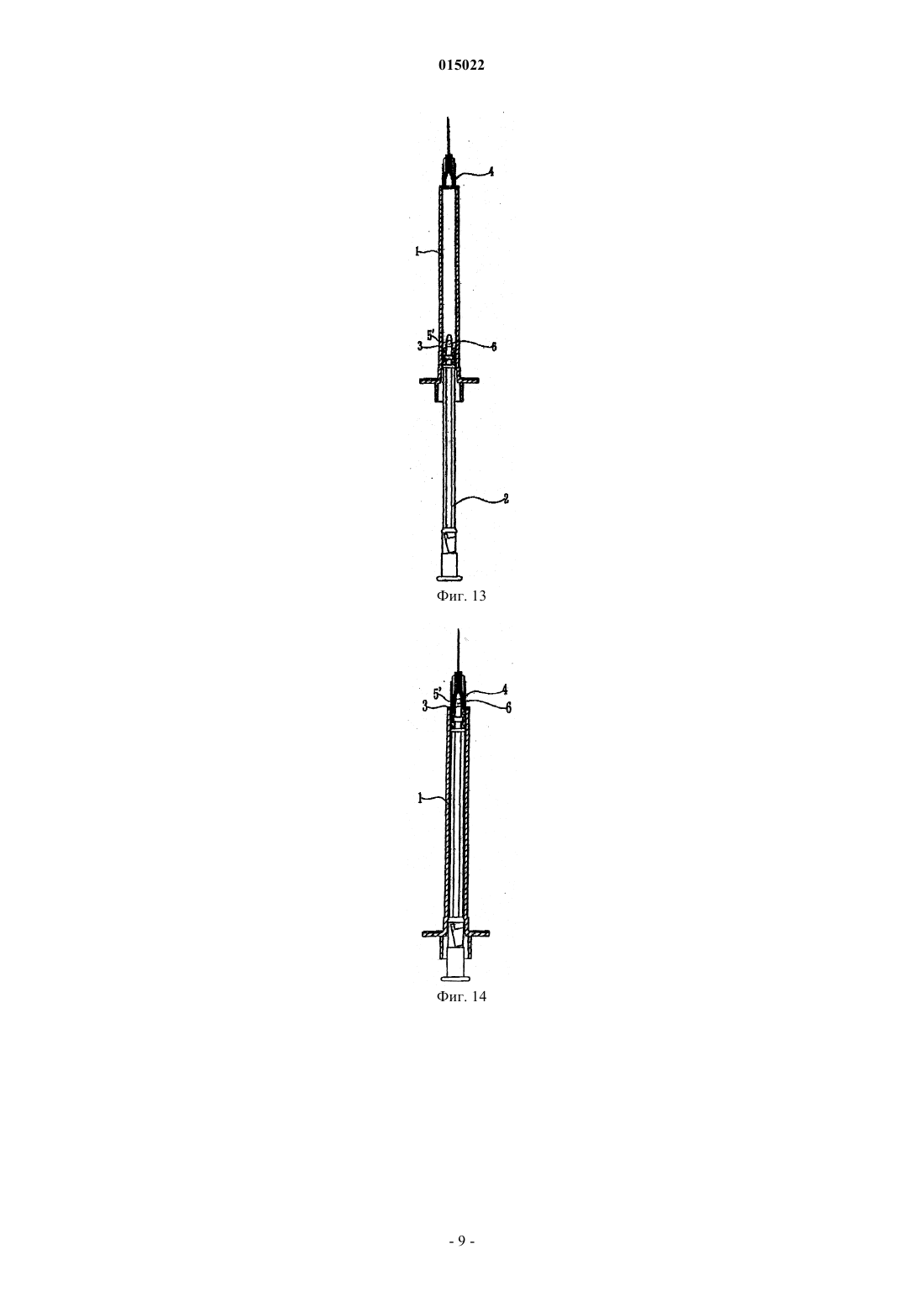

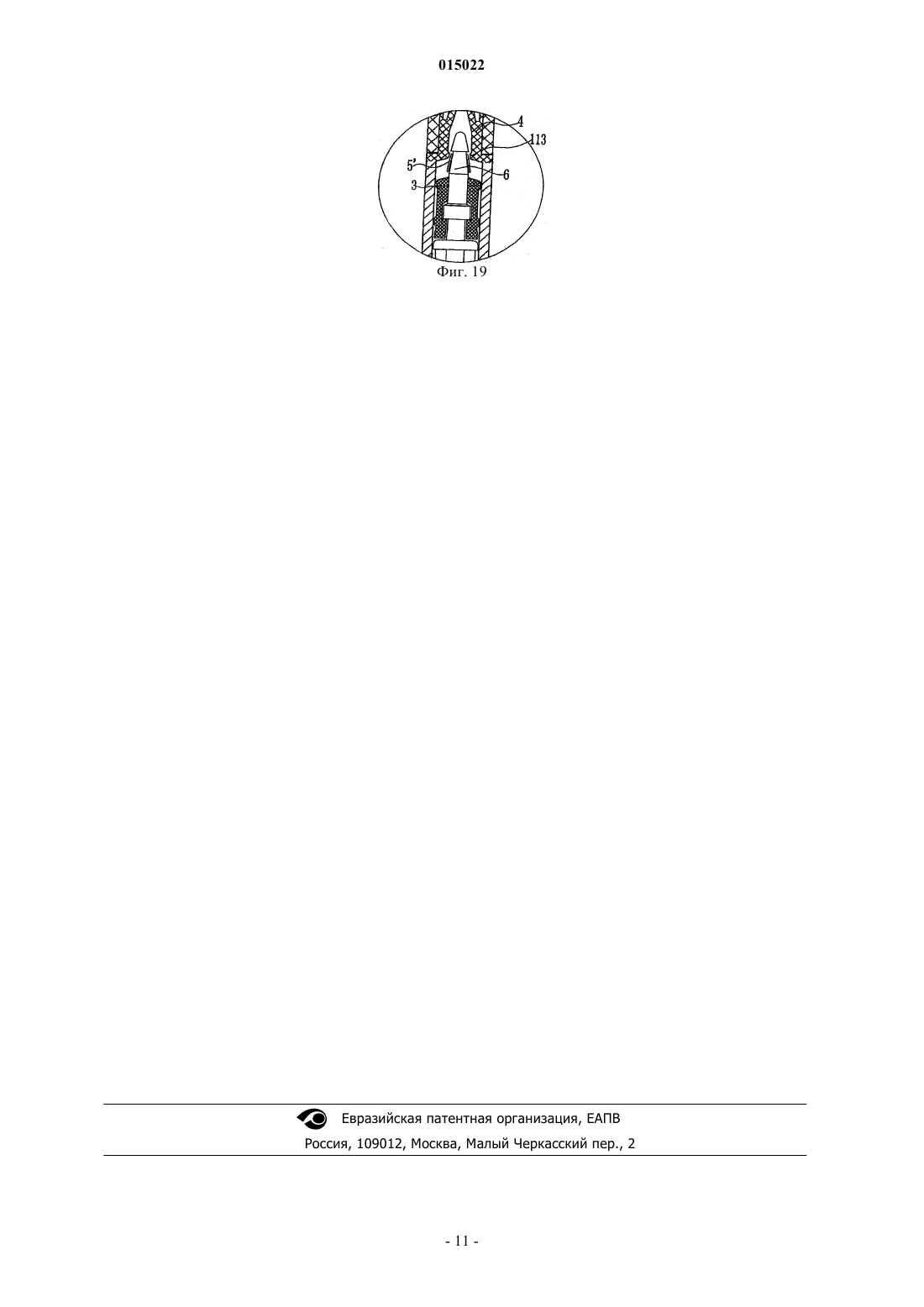

(71)(73) Заявитель и патентовладелец: ГЛОБАЛ МЕДИСЭЙФ ХОЛДИНГЗ ЛИМИТЕД (AU) Лин Зуо Кьян (CN) Представитель: Приведено описание одноразового шприца с автоматическим приведением в нерабочее состояние, который содержит цилиндр (1), шток (2) и резиновое уплотнение (3). На конце цилиндра имеется узел (4) иглы. Передний конец штока содержит фиксатор (6), который может полностью блокировать узел (4) иглы. В шприце узел (4) иглы и цилиндр (1) выполнены в виде единой детали. Указанный цилиндр (1) на переднем конце содержит держатель (5), причем держатель (5) и внутренняя стенка цилиндра (1) плотно пригнаны. Указанный держатель (5) на верхней части имеет упругий захват (512). Указанный фиксатор (6) и захват (512) имеют соответствующие конические выступы (611), обеспечивающие их совмещение и скрепление. 015022 Область техники Данное изобретение относится к шприцу. В частности, оно относится к одноразовому шприцу с автоматическим приведением в нерабочее состояние. Предпосылки изобретения В области медицины шприцы являются необходимым инструментом. Во всем мире многократное использование шприцев для подкожных инъекций, которые предназначены только для однократного использования, является определяющим в злоупотреблении наркотиками и, более конкретно, в переносе инфекционных заболеваний. Пользователи, принимающие наркотики внутривенно, которые делятся шприцами и используют их повторно, относятся к группе высокой степени риска в отношении ВИЧинфекции. Кроме того, последствия многократного использования вызывают основное беспокойство в странах третьего мира, в которых повторное использование шприцев может накладывать ответственность за распространение многих заболеваний. Повторное использование узлов одноразовых шприцев также служит распространению токсикомании даже при отсутствии инфекционного заболевания. В связи со сложившейся ситуацией было предпринято множество попыток, направленных на решение данной проблемы. Некоторые из этих попыток требовали конкретного действия для уничтожения шприца после использования либо с помощью разрушающего устройства, либо выполнением узла шприца с ломкими зонами, чтобы шприц мог быть приведен в нерабочее состояние с применением усилия. Кроме того, с учетом высокой стоимости изготовления усложняется массовое производство. Цель изобретения Таким образом, целью данного изобретения является создание единственного в своем роде нового устройства и конструкции для одноразового шприца с автоматическим приведением в нерабочее состояние, которое решает по меньшей мере одну основную проблему, а именно: обеспечивает одноразовый шприц с автоматическим приведением в нерабочее состояние, конструкция которого является достаточно простой, разработка пресс-форм и сборка является несложной, при этом шприц полностью уничтожается после использования. По крайней мере, данное изобретение предлагает альтернативные одноразовые шприцы. Сущность изобретения В соответствии с данным изобретением предлагается одноразовый шприц с автоматическим приведением в нерабочее состояние, который содержит цилиндр, шток и резиновое уплотнение, расположенное на штоке, для обеспечения уплотнения между штоком и цилиндром, причем на конце цилиндра имеется узел иглы, а на переднем конце штока находится фиксатор, выполненный с возможностью полного блокирования узла иглы, при этом шприц отличается тем, что узел иглы и цилиндр выполнены в виде единой отформованной детали и цилиндр на переднем конце содержит держатель, причем держатель и внутренняя стенка цилиндра плотно пригнаны, и указанный держатель на верхней части имеет упругий захват, а указанный фиксатор имеет конический выступ, предназначенный для взаимодействия с упругим захватом с обеспечением их совмещения и скрепления. Предпочтительно захват имеет два или более упругих металлических плечика, способствующих соединению с фиксатором. В соответствии с вышеуказанным вариантом выполнения следует понимать,что это цельная конструкция узла иглы и цилиндра снижает себестоимость продукции. Упругие металлические плечики и фиксатор сцепляются плотно и прочно, так что когда шток оттягивают назад, то отсутствует возможность отсоединения фиксатора штока от захвата, при этом конструкция данного держателя является простой и более легкой для сборки. Для решения поставленных технических вопросов это практически новое изобретение имеет другие варианты выполнения. Указанный цилиндр на переднем конце содержит держатель, причем держатель и внутренняя стенка цилиндра работают с плотным прилеганием для обеспечения плотной посадки. Эта предлагаемая конструкция обеспечивает более легкую и прочную сборку держателя и цилиндра. Указанная верхняя часть цилиндра выполнена с вогнутым пазом, а совмещающийся с ним выпуклый выступ выполнен на наружном нижнем конце держателя, которые прилегают плотно друг к другу у верхнего конца цилиндра. Эта конструкция обеспечивает более надежную работу держателя. Указанный фиксатор и шток отформованы в виде единой детали, при этом упрощается технология производства шприца и снижается его себестоимость. Указанный шток имеет несколько легко разламываемых мест. Эти места обеспечивают поломку вдоль них штока при его оттягивании назад с автоматическим приведением шприца в нерабочее состояние, тем самым достигается цель полного автоматического приведения в нерабочее состояние данного шприца.-1 015022 Предпочтительно на нижней части штока, т.е. свободном конце штока, также выполнен ограничитель. Соответственно в нижней части штока имеется специально выполненное сквозное отверстие для размещения ограничителя. Имеются две легко разламываемые точки, расположенные в ряд, а ограничитель объединен с точкой на нижней части штока с образованием единого целого и перемещается вместе с указанной точкой. Две внутренние стенки указанного сквозного отверстия имеют на каждой стороне канал, который выполнен приподнятым. Таким образом, ограничитель препятствует любому повреждению,которое может разрушить сам шприц во время транспортировки и до его использования, т.е. до втягивания жидкости. В соответствии с другим вариантом выполнения данного изобретения предлагается одноразовый шприц с автоматическим приведением в нерабочее состояние, содержащий полый цилиндр, шток и резиновое уплотнение, которое расположено на верхнем конце штока, причем верхний конец цилиндра выполнен в виде единого отформованного узла иглы, а верхний конец штока содержит связанный с ним фиксатор, который выполнен с возможностью блокирования внутренней части узла иглы, при этом шприц отличается тем, что узел иглы и цилиндр выполнены в виде единого отформованного блока,верхний конец указанного цилиндра и узел иглы имеют кольцо выпуклых выступов, фиксатор содержит расположенный на нем упругий металлический элемент или захват, при этом на верхней части металлического элемента расположены упругие металлические плечики, и фиксатор и указанные металлические плечики имеют взаимно дополняющую коническую форму, обеспечивающую совмещение. Посредством такой конструкции единый блок из узла иглы и цилиндра снижает себестоимость изделия. Упругие металлические плечики и зажим прочно удерживаются так, что, когда шток оттягивают назад, он не отсоединяется, при этом данная простая конструкция обеспечивает даже более легкую сборку. Для решения данных технических проблем предлагаются дополнительные варианты выполнения. Соответственно предлагается одноразовый шприц с автоматическим приведением в нерабочее состояние, в котором металлический элемент выполнен в виде полого кольцевого конуса, а упругие металлические плечики проходят в двух направлениях. Такая конструкция обеспечивает более легкое прохождение упругих металлических плечиков мимо конического выступа, выполненного у соединения между верхним концом цилиндра и узлом иглы. Предпочтительно предлагается одноразовый шприц с автоматическим приведением в нерабочее состояние, в котором указанный фиксатор и шток могут быть отделены по завершении инъекции путем оттягивания штока назад с приложением дополнительного усилия так, чтобы обеспечить разъединение штока и фиксатора. При этом также происходит соскакивание резинового уплотнения, что вызывает падение фиксатора внутрь цилиндра так, что он не может выйти наружу, тем самым достигается полное автоматическое приведение в нерабочее состояние шприца. Несмотря на то что последующее описание в основном относится к шприцу обычного размера, этим не предполагается ограничения, и ссылка на шприц заключает в себе выполнение любого другого сочетания игла/шприц или одной иглы, включая тонкие шприцы, в которых посредством соответствующей адаптации данное изобретение может быть с успехом использовано. Краткое описание чертежей Данное изобретение может быть лучше понято из последующего неограничивающего описания предпочтительных вариантов выполнения, в котором: фиг. 1 представляет собой вид сбоку в разрезе шприца в соответствии с первым вариантом выполнения данного изобретения, иллюстрирующего данный шприц до использования; фиг. 2 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 1, после завершения втягивания жидкости шприцом; фиг. 3 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 1, после завершения инъекции шприцом и на первом этапе автоматического приведения в нерабочее состояние; фиг. 4 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 1, после завершения автоматического приведения в нерабочее состояние; фиг. 5 представляет собой вид сбоку в разрезе цилиндра шприца, показанного на фиг. 1; фиг. 6 представляет собой вид сбоку в разрезе держателя шприца, показанного на фиг. 1; фиг. 7 представляет собой вид сверху в разрезе держателя, показанного на фиг. 6; фиг. 8 представляет собой вид сбоку в разрезе штока шприца, показанного на фиг. 1; фиг. 9 представляет собой вид в плане в разрезе штока, показанного на фиг. 8, если смотреть в направлении А-А на фиг. 8; фиг. 10 представляет собой дополнительный вид сбоку в разрезе штока, показанного на фиг. 8, если смотреть в направлении K на фиг. 8; фиг. 11 представляет собой увеличенный фрагмент фиг. 1; фиг. 12 представляет собой вид сбоку в разрезе шприца в соответствии со вторым вариантом выполнения данного изобретения, иллюстрирующего данный шприц до использования; фиг. 13 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 12, после завершения втягивания жидкости шприцом;-2 015022 фиг. 14 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 12, после завершения инъекции шприцом и на первом этапе автоматического приведения в нерабочее состояние; фиг. 15 представляет собой вид сбоку в разрезе шприца, показанного на фиг. 12, после завершения автоматического приведения в нерабочее состояние; фиг. 16 представляет собой вид сбоку в разрезе цилиндра шприца, показанного на фиг. 12; фиг. 17 представляет собой вид сбоку в разрезе штока и фиксатора шприца, показанного на фиг. 12; фиг. 18 представляет собой вид в аксонометрии упругих металлических плечиков шприца, показанного на фиг. 12; фиг. 19 представляет собой увеличенный фрагмент фиг. 12. Подробное описание чертежей Обратимся в целом к фиг. 1-11, на которых показан первый вариант выполнения данного изобретения, представляющий собой одноразовый шприц с автоматическим приведением в нерабочее состояние,содержащий цилиндр (1), шток (2), резиновое уплотнение (3). У конца цилиндра (1) расположен узел (4) иглы. У переднего конца штока (2) расположен фиксатор (6), который может полностью блокировать узел (4) иглы, как показано на фиг. 4. Указанный цилиндр на переднем конце (1) имеет один держатель(5), причем держатель (5) и внутренняя стенка цилиндра (1) плотно прилегают. Указанный держатель (5) имеет упругий захват, содержащий на его верхней части по меньшей мере два пальца (512), как показано на фиг. 6 и 7. Держатель (5), предпочтительно металлический, расположен у верхнего конца цилиндра (1). В соответствии с фиг. 8-10 фиксатор (6) установлен на верхнем конце штока (2), с которым он выполнен в виде монолитной детали. Имеется заостренный выступ (611), который может легко проходить через упругие металлические плечики (512) так, что, когда шток (2) продвигает жидкость во время инъекции, фиксатор (6) проходит в упругие плечики (512), которые затем в конце концов останавливаются или соединяются у основания заостренного выступа (611), так что фиксатор (6) не может быть вытянут обратно. Таким образом, фиксатор (6) может блокировать внутреннее отверстие узла (4) иглы с завершением первого этапа выполнения автоматического приведения в нерабочее состояние. На штоке (2) имеется несколько легко разламываемых мест, и, например, в этом варианте выполнения на фиг. 8 показаны три точки А, В, С. Когда инъекция завершена и шток (2) оттянут назад, оттягивание вызывает поломку данного штока в легко разламываемых местах, соответственно шток (2) приводится в нерабочее состояние с исключением повторного использования, таким образом, полностью достигается цель автоматического приведения в нерабочее состояние шприца. Как указано выше, предлагается одноразовый шприц с автоматическим приведением в нерабочее состояние с включением дополнительных специальных свойств, которые включают ограничитель (7) и специально выполненное сквозное отверстие (8) в нижней части штока (2), в котором расположен ограничитель (7). Имеются две легко разламываемые точки (9), расположенные в ряд. Эти точки объединены с точкой (10) на верхней части штока (2), причем ограничитель (7) перемещается вместе с точкой (10). Каждая из двух внутренних стенок указанного сквозного отверстия (8) имеет канал (11) на каждой стороне, при этом данные каналы приподняты. При инъекции жидкости необходимо лишь осторожно выполнить нажим в сторону ограничителя (7), чтобы он переместился вдоль точки (10), так чтобы вызвать поломку в точках (9). Такое решение также исключает случайное автоматическое приведение в нерабочее состояние перед использованием шприца, во время транспортировки и/или в результате любых случайных ошибок. Обратимся к фиг. 1-4, на которых показана работа этого нового практичного устройства. На фиг. 1 показан шприц до его использования, когда фиксатор (6) еще не прошел через упругий захват (512), и при этом предотвращена неправильная работа. На следующем чертеже на фиг. 2 шприц показан, когда втягивание жидкости завершено, после удаления защищающего иглу колпачка (411) и защитной крышки(211). Кроме того, наружная поверхность ограничителя (7) находится в сквозном отверстии (8). В соответствии с фиг. 3 по завершении инъекции заостренный выступ (611) указанного фиксатора(6) проходит через упругий металлический захват (512), и в этот момент выполняется совместное защелкивание захвата (512) и заостренного выступа (611) с прекращением перемещения фиксатора (6), при этом фиксатором (6) блокируется внутренняя поверхность узла (4) иглы, так что повторное использование данного шприца становится невозможным. Таким образом, завершается первый этап автоматического приведения шприца в нерабочее состояние. На фиг. 4 показан момент завершения автоматического приведения в нерабочее состояние. Более сильное оттягивание обеспечивает гарантированную поломку штока (2), при этом верхний конец штока отламывается внутри цилиндра (1), но не может выйти наружу. Такое решение исключает возможность замены штока (2) и резинового уплотнения (3) с предотвращением повторного использования шприца, таким образом, данный шприц автоматически полностью приводится в нерабочее состояние. Обратимся к фиг. 12-19, на которых показан второй вариант выполнения изобретения, представляющий собой одноразовый шприц с автоматическим приведением в нерабочее состояние, содержащий цилиндр (1), шток (2), резиновое уплотнение (3), узел (4) иглы, упругий металлический захват (5') и фиксатор (6), у верхней части которого расположен указанный захват (5').-3 015022 На фиг. 16 видно, что указанный узел (4) иглы и цилиндр (1) выполнены в виде единой детали. Указанный цилиндр (1) на переднем конце содержит держатель (5), причем держатель (5) и внутренняя стенка цилиндра (1) плотно пригнаны. Указанный держатель (5) в верхней части имеет упругий захват(512). Указанный фиксатор (6) и захват (512) содержат заостренный выступ (611) для обеспечения их совмещения и соответствующего скрепления. На фиг. 17 показано, что верхний конец штока (2) содержит один фиксатор (6), и ранее указывалось, что они совместно защелкиваются, но это не означает полного блокирования иглы. Однако необходимо лишь более сильно выполнить оттягивание и они будут отделены друг от друга. Заостренный выступ (611) выполнен на верхнем конце фиксатора (6). У нижнего конца штока (2) имеется соответствующий ограничитель (7), конструкция которого аналогична конструкции ограничителя в первом варианте выполнения, показанном на фиг. 1-11, при том же способе работы. Обратимся к фиг. 18, на котором показан захват (5'), выполненный из металла, при этом основной корпус его представляет собой полую деталь в форме конуса, а верхняя его часть выполнена с упругими плечиками (513), причем по меньшей мере два этих плечика проходят, как показано, в двух направлениях. Работа данного упругого захвата (513) аналогична работе захвата в предыдущем варианте выполнения, в котором использовались металлические плечики (512). После завершения проталкивания жидкости фиксатор (6) проходит через выступ (113), который соединяется у конца цилиндра (1) с узлом (4) иглы. Конец металлического захвата (513) продвигается мимо выступа (113), верхний конец располагается посредством заостренного выступа (611) так, что фиксатор (6) не может быть снова вытянут обратно, при этом фиксатор (6) блокирует вход узла (4) иглы. Обратимся к фиг. 12-15, на которых показаны выступы, участвующие при использовании и приводящие шприц в нерабочее состояние. В соответствии с фиг. 12 данный шприц показан до его использования, фиксатор (6) еще не прошел через выпуклый выступ (113) соединения между цилиндром (1) и узлом (4) иглы, и, кроме того, для предотвращения любой случайной или неправильной работы ограничитель (7) упирается в нижний конец цилиндра (1). Далее фиг. 13 показывает шприц, когда завершено втягивание жидкости, на этом этапе сняты и колпачок (411) иглы, и крышка (211) штока, а наружная поверхность ограничителя (7) находится в сквозном отверстии (8). Согласно фиг. 14, когда завершена инъекция, заостренный выступ (611) фиксатора (6) проходит через упругий металлический захват (512), и в этот момент происходит совместное защелкивание захвата (512) и заостренного выступа (611) с прекращением движения фиксатора (6), который таким образом блокирует внутреннюю поверхность узла (4) иглы так, что данный шприц не может быть использован повторно, при этом завершается первый этап автоматического приведения в нерабочее состояние. На фиг. 15 проиллюстрировано завершение автоматического приведения в нерабочее состояние данного шприца, и при более сильном оттягивании гарантируется поломка штока (2). Верхний конец штока ломается внутри цилиндра (1), но не может выйти наружу для того, чтобы исключить замену штока (2) и резинового уплотнения (3), и, таким образом, предотвращено повторное использование шприца. Следовательно, данный шприц полностью автоматически приведен в нерабочее состояние. Для специалистов в данной области техники должно быть очевидно, что возможно выполнение множества модификаций и изменений вышеописанных в данном документе вариантов выполнения без отклонения от сущности или объема правовой охраны данного изобретения. По всему описанию предполагается, что термин "содержать" и производные от него имеют, скорее,значение "включительно", чем "исключительно", если контекст не потребует иного. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовый шприц с автоматическим приведением в нерабочее состояние, который содержит полый цилиндр, шток и резиновое уплотнение, расположенное на штоке, для обеспечения уплотнения между штоком и цилиндром, причем на переднем конце цилиндра имеется узел иглы, а на переднем конце штока находится фиксатор, выполненный с возможностью полного блокирования узла иглы, отличающийся тем, что узел иглы и цилиндр выполнены в виде единой отформованной детали, а цилиндр на переднем конце содержит держатель, причем держатель и внутренняя стенка цилиндра плотно пригнаны,при этом указанный держатель на передней части имеет упругий захват, а указанный фиксатор выполнен с коническим выступом, предназначенным для взаимодействия с упругим захватом с обеспечением их совмещения и скрепления. 2. Одноразовый шприц по п.1, отличающийся тем, что на переднем конце внутренней части цилиндра выполнен паз вогнутой формы, который совмещается с выпуклым краем, выполненным на держателе. 3. Одноразовый шприц по п.1 или 2, отличающийся тем, что на передней внутренней части цилиндра выполнен вогнутый паз, а на наружном заднем конце держателя выполнено совпадающее с ним выпуклое ребро, причем между выпуклым ребром и передним концом цилиндра имеется плотная посадка. 4. Одноразовый шприц по любому из пп.1-3, отличающийся тем, что фиксатор и шток отформова-4 015022 ны из пластмассы в виде одной детали. 5. Одноразовый шприц по любому из пп.1-4, отличающийся тем, что указанный шток имеет несколько легко разламываемых мест. 6. Одноразовый шприц по любому из пп.1-5, отличающийся тем, что он снабжен ограничителем, а в задней части штока выполнено соответствующее сквозное отверстие, предназначенное для размещения ограничителя, при этом имеются по меньшей мере две легко разламываемые точки, расположенные в ряд, а ограничитель объединен с точкой на передней части штока с образованием единого целого и перемещается вместе с указанной точкой, при этом две внутренние стенки указанного сквозного отверстия имеют на каждой стороне канал, который выполнен приподнятым. 7. Одноразовый шприц с автоматическим приведением в нерабочее состояние, содержащий полый цилиндр, шток и резиновое уплотнение, которое расположено на переднем конце штока для обеспечения уплотнения с цилиндром, причем передний конец цилиндра и узел иглы выполнены в виде единой отформованной конструкции, а передний конец штока содержит фиксатор, который выполнен с возможностью блокирования внутренней части узла иглы, отличающийся тем, что передний конец указанного цилиндра и узел иглы имеют кольцо выпуклых выступов, фиксатор содержит расположенный на нем упругий металлический элемент или захват, при этом на передней части металлического элемента расположено по меньшей мере одно упругое металлическое плечико, и фиксатор и указанные металлические плечики имеют заостренный выступ, обеспечивающий совмещение. 8. Одноразовый шприц по п.7, отличающийся тем, что металлический элемент представляет собой полый кольцевой конус, а металлические упругие плечики проходят в двух направлениях. 9. Одноразовый шприц по п.7 или 8, отличающийся тем, что фиксатор и шток могут быть отделены. 10. Одноразовый шприц по любому из пп.7-9, отличающийся тем, что он содержит ограничитель,расположенный в задней части штока и взаимодействующий со специальным сквозным отверстием, которое расположено в задней части штока и в котором расположен ограничитель, при этом имеются по меньшей мере две легко разламываемых точки, расположенные в ряд, а ограничитель объединен с точкой на задней части штока с образованием единого целого и перемещается вместе с указанной точкой,при этом две внутренние стенки указанного сквозного отверстия имеют на каждой стороне канал, который выполнен приподнятым.
