Способ и устройство управления работой сети в системе овкв и других областях

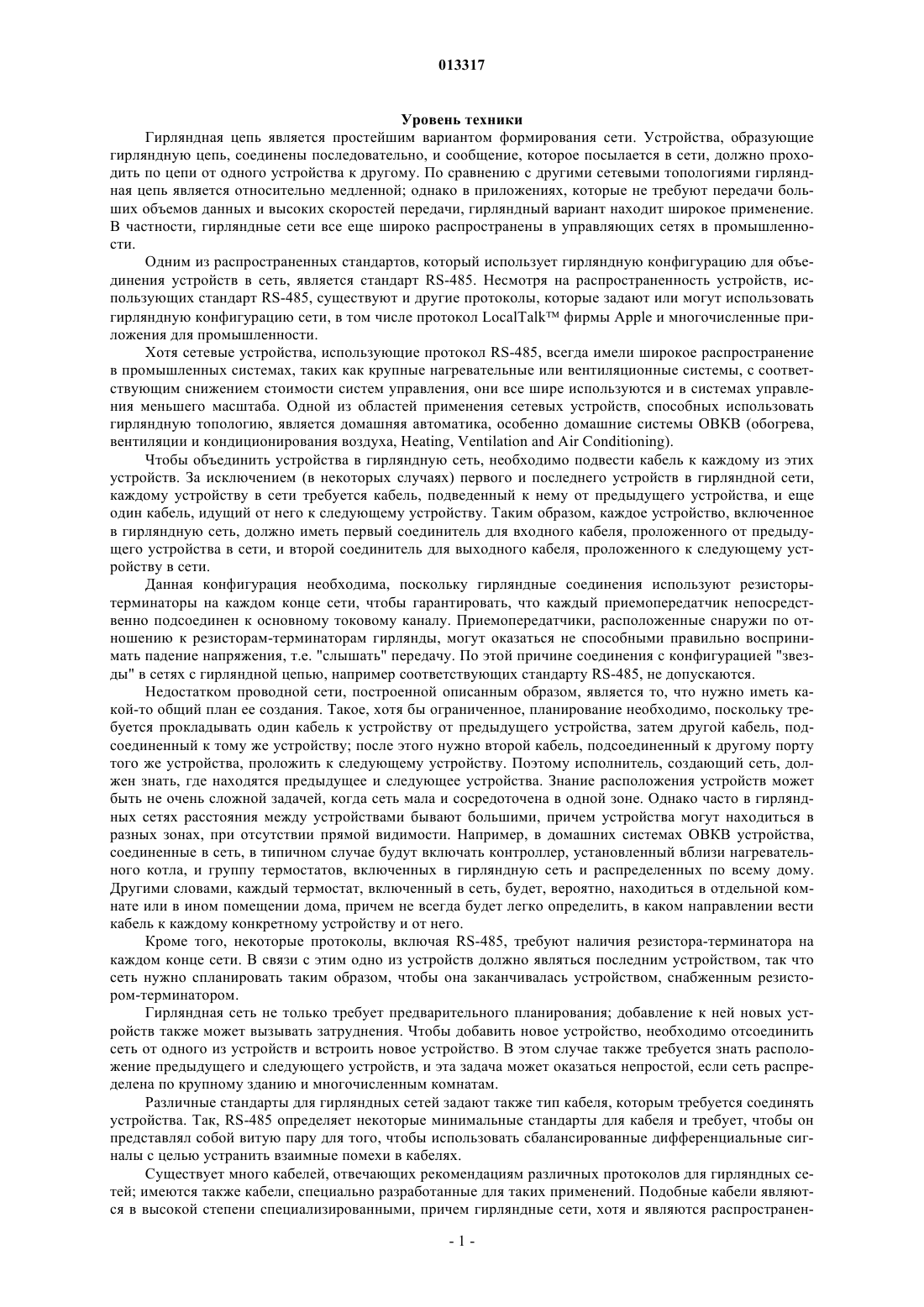

013317 Уровень техники Гирляндная цепь является простейшим вариантом формирования сети. Устройства, образующие гирляндную цепь, соединены последовательно, и сообщение, которое посылается в сети, должно проходить по цепи от одного устройства к другому. По сравнению с другими сетевыми топологиями гирляндная цепь является относительно медленной; однако в приложениях, которые не требуют передачи больших объемов данных и высоких скоростей передачи, гирляндный вариант находит широкое применение. В частности, гирляндные сети все еще широко распространены в управляющих сетях в промышленности. Одним из распространенных стандартов, который использует гирляндную конфигурацию для объединения устройств в сеть, является стандарт RS-485. Несмотря на распространенность устройств, использующих стандарт RS-485, существуют и другие протоколы, которые задают или могут использовать гирляндную конфигурацию сети, в том числе протокол LocalTalk фирмы Apple и многочисленные приложения для промышленности. Хотя сетевые устройства, использующие протокол RS-485, всегда имели широкое распространение в промышленных системах, таких как крупные нагревательные или вентиляционные системы, с соответствующим снижением стоимости систем управления, они все шире используются и в системах управления меньшего масштаба. Одной из областей применения сетевых устройств, способных использовать гирляндную топологию, является домашняя автоматика, особенно домашние системы ОВКВ (обогрева,вентиляции и кондиционирования воздуха, Heating, Ventilation and Air Conditioning). Чтобы объединить устройства в гирляндную сеть, необходимо подвести кабель к каждому из этих устройств. За исключением (в некоторых случаях) первого и последнего устройств в гирляндной сети,каждому устройству в сети требуется кабель, подведенный к нему от предыдущего устройства, и еще один кабель, идущий от него к следующему устройству. Таким образом, каждое устройство, включенное в гирляндную сеть, должно иметь первый соединитель для входного кабеля, проложенного от предыдущего устройства в сети, и второй соединитель для выходного кабеля, проложенного к следующему устройству в сети. Данная конфигурация необходима, поскольку гирляндные соединения используют резисторытерминаторы на каждом конце сети, чтобы гарантировать, что каждый приемопередатчик непосредственно подсоединен к основному токовому каналу. Приемопередатчики, расположенные снаружи по отношению к резисторам-терминаторам гирлянды, могут оказаться не способными правильно воспринимать падение напряжения, т.е. "слышать" передачу. По этой причине соединения с конфигурацией "звезды" в сетях с гирляндной цепью, например соответствующих стандарту RS-485, не допускаются. Недостатком проводной сети, построенной описанным образом, является то, что нужно иметь какой-то общий план ее создания. Такое, хотя бы ограниченное, планирование необходимо, поскольку требуется прокладывать один кабель к устройству от предыдущего устройства, затем другой кабель, подсоединенный к тому же устройству; после этого нужно второй кабель, подсоединенный к другому порту того же устройства, проложить к следующему устройству. Поэтому исполнитель, создающий сеть, должен знать, где находятся предыдущее и следующее устройства. Знание расположения устройств может быть не очень сложной задачей, когда сеть мала и сосредоточена в одной зоне. Однако часто в гирляндных сетях расстояния между устройствами бывают большими, причем устройства могут находиться в разных зонах, при отсутствии прямой видимости. Например, в домашних системах ОВКВ устройства,соединенные в сеть, в типичном случае будут включать контроллер, установленный вблизи нагревательного котла, и группу термостатов, включенных в гирляндную сеть и распределенных по всему дому. Другими словами, каждый термостат, включенный в сеть, будет, вероятно, находиться в отдельной комнате или в ином помещении дома, причем не всегда будет легко определить, в каком направлении вести кабель к каждому конкретному устройству и от него. Кроме того, некоторые протоколы, включая RS-485, требуют наличия резистора-терминатора на каждом конце сети. В связи с этим одно из устройств должно являться последним устройством, так что сеть нужно спланировать таким образом, чтобы она заканчивалась устройством, снабженным резистором-терминатором. Гирляндная сеть не только требует предварительного планирования; добавление к ней новых устройств также может вызывать затруднения. Чтобы добавить новое устройство, необходимо отсоединить сеть от одного из устройств и встроить новое устройство. В этом случае также требуется знать расположение предыдущего и следующего устройств, и эта задача может оказаться непростой, если сеть распределена по крупному зданию и многочисленным комнатам. Различные стандарты для гирляндных сетей задают также тип кабеля, которым требуется соединять устройства. Так, RS-485 определяет некоторые минимальные стандарты для кабеля и требует, чтобы он представлял собой витую пару для того, чтобы использовать сбалансированные дифференциальные сигналы с целью устранить взаимные помехи в кабелях. Существует много кабелей, отвечающих рекомендациям различных протоколов для гирляндных сетей; имеются также кабели, специально разработанные для таких применений. Подобные кабели являются в высокой степени специализированными, причем гирляндные сети, хотя и являются распространен-1 013317 ными, но не в такой степени, как сети других, более стандартизованных типов. Поэтому использование специальных кабелей часто ведет к большим затратам, причем они менее доступны из-за ограниченного объема производства. Кроме того, электрики часто не осведомлены в отношении специальных кабелей данного типа. В последние годы был разработан ряд более стандартизированных спецификаций на кабели, которые не предназначены специально для гирляндных сетей. Один очень распространенный тип стандартного кабеля именуется "кабелем категории 5". Подобные стандартизированные кабели часто содержат большое количество проводников (жил) и стандартизированных соединителей для того, чтобы повысить возможности использования стандартных кабелей во многих различных применениях. Например, кабель категории 5 состоит из четырех витых пар из медного провода, заканчивающихся соединителем (коннектором) RJ45. Поскольку эти стандартные кабели могут быть использованы в таком большом количестве приложений (причем некоторые из них, такие как кабели категории 5, используются и в бытовых применениях), они производятся в больших количествах. Это часто делает их более дешевыми и доступными,чем другие, специализированные кабели, так что электрики и другие специалисты по монтажу лучше знакомы с их использованием. Сущность изобретения Задача, на решение которой направлено изобретение, заключается в создании системы и устройства, которые преодолевают проблемы, свойственные уровню техники. В своем первом аспекте изобретение обеспечивает создание Y-образного соединительного устройства для подключения множества сетевых устройств к гирляндной сети посредством кабелей, каждый из которых имеет два проводника. Устройство по изобретению содержит следующее: первый интерфейс кабеля, содержащий пару коннекторов для проводника, каждый из которых выполнен с возможностью функционально соединить один проводник подводимого кабеля с соединительным контуром; второй интерфейс кабеля, содержащий пару коннекторов для проводника, каждый из которых выполнен с возможностью функционально соединить один проводник подводимого кабеля с соединительным контуром; и третий интерфейс кабеля, содержащий пару коннекторов для проводника, каждый из которых выполнен с возможностью функционально соединить один проводник подводимого кабеля с соединительным контуром. Соединительный контур сконфигурирован таким образом, что один из коннекторов первого интерфейса кабеля соединен с одним из коннекторов второго интерфейса кабеля; другой коннектор второго интерфейса кабеля соединен с одним из коннекторов третьего интерфейса кабеля и другой коннектор третьего интерфейса кабеля соединен с другим коннектором первого интерфейса кабеля. В своем втором аспекте изобретение обеспечивает создание системы для формирования гирляндной сети, содержащей множество кабелей, каждый из которых имеет первый конец и второй конец и содержит по меньшей мере по два проводника, и по меньшей мере одно соединительное устройство, содержащее первый интерфейс кабеля, подсоединенный к первому кабелю; второй интерфейс кабеля, подсоединенный ко второму кабелю; и третий интерфейс кабеля, подсоединенный ко второму кабелю; при этом соединительное устройство выполнено с возможностью обеспечения гирляндной конфигурации соединяемых с ним устройств; Система содержит также по меньшей мере три сетевых устройства, каждое из которых выполнено с возможностью коммуникации в качестве узла гирляндной сети и функционально связано кабелем с интерфейсом кабеля в соединительном устройстве. При этом каждый интерфейс кабеля в каждом соединительном устройстве соединен посредством кабеля с одним сетевым устройством и другим соединительным устройством. В своем третьем аспекте изобретение обеспечивает создание системы для формирования гирляндной сети, содержащей множество кабелей, каждый из которых имеет первый конец и второй конец и содержит по меньшей мере по два проводника, и по меньшей мере одно соединительное устройство, содержащее первый интерфейс кабеля, подсоединенный к первому кабелю; второй интерфейс кабеля, подсоединенный ко второму кабелю; и третий интерфейс кабеля, подсоединенный ко второму кабелю; при этом соединительное устройство выполнено с возможностью обеспечения гирляндной конфигурации соединяемых с ним устройств. Система содержит также по меньшей мере три сетевых устройства, каждое из которых выполнено с возможностью коммуникации в качестве узла гирляндной сети и функционально связано кабелем с интерфейсом кабеля в соединительном устройстве. При этом каждый интерфейс кабеля в каждом соединительном устройстве соединен посредством кабеля с одним сетевым устройством и другим соединитель-2 013317 ным устройством. Кроме того, по меньшей мере одно соединительное устройство содержит соединительный контур,который обеспечивает подсоединение одного из проводников первого кабеля к одному из проводников второго кабеля; другого проводника первого кабеля к одному из проводников третьего кабеля и другого проводника второго кабеля к другому проводнику третьего кабеля. В одном из вариантов для физического соединения сетевых устройств одно с другим используется топология free-form при сохранении электрической конфигурации гирляндной сети. С этой целью к каждому сетевому устройству вместо двух кабелей (каждый из которых содержит единственный проводник) подводится один кабель, содержащий по меньшей мере два проводника. В типичном случае каждый проводник представляет собой витую пару медных проводов. При этом первый проводник обычно переносит данные от проводного хаба, образующего одно из окончаний сети, тогда как второй проводник подсоединен к сетевому устройству и соответствует второму окончанию сети. Данный кабель подведен также к соединительному устройству, которое обеспечивает подключение сетевых устройств в гирляндной конфигурации. Таким образом, в электрическом отношении данная конфигурация соответствует условиям построения гирляндной сети и в то же время допускает использование различных кабельных структур. Сеть будет сохранять свою гирляндную конфигурацию при условии, что каждое сетевое устройство соединено с соединительным устройством, а все соединительные устройства соединены одно с другим. Настоящее изобретение не требует для своего осуществления, чтобы исполнитель, подключающий сетевое устройство к сети, знал, где расположены предыдущее и последующее сетевые устройства. Достаточно только проложить единственный кабель от соединительного устройства к сетевому устройству. Перечень чертежей Изобретение, объем которого определяется прилагаемой формулой, далее будет подробно описано на примере предпочтительных вариантов осуществления, которые целесообразно рассматривать в сочетании с прилагаемыми чертежами, где одинаковые или схожие части имеют одинаковые или схожие обозначения. На фиг. 1 схематично изображена сеть в гирляндной конфигурации, соответствующая уровню техники. На фиг. 2 схематично изображен один из вариантов соединительного устройства согласно изобретению. Фиг. 3 а-3g - это схематичные иллюстрации соединительных устройств, содержащих альтернативные соединительные контуры. На фиг. 4 схематично изображен другой вариант соединительного устройства согласно изобретению, имеющего четыре интерфейса кабеля. На фиг. 5 схематично представлена сеть в гирляндной конфигурации согласно изобретению. На фиг. 6 а схематично представлена сеть согласно изобретению. На фиг. 6b схематично представлена сеть по фиг. 6 а с дополнительным сетевым устройством, использующим дополнительное соединительное устройство согласно изобретению. На фиг. 6 с схематично представлена сеть по фиг. 6 а с дополнительным сетевым устройством, подключенным способом, отличным от представленного на фиг. 6 а. Фиг. 7 иллюстрирует сеть, содержащую соединительное устройство с закорачивающим штекером. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 представлена схематичная иллюстрация сети 1 в гирляндной конфигурации, известная из уровня техники. Множество сетевых устройств 120 в сети 1 последовательно соединены посредством кабелей 5. Сетевые устройства 120 могут представлять собой любые устройства, способные функционировать в гирляндной сети, в частности устройства, работающие в стандарте RS-485. Сетевой кабель 5 имеет единственный проводник, который применительно к гирляндной сети, использующей стандартRS-485, является витой парой медных проводов. В сети по фиг. 1 каждое сетевое устройство 120 связано с двумя сетевыми кабелями 5. Сеть является гирляндной, если каждое сетевое устройство 120 связано с двумя сетевыми кабелями 5, один из которых соединяет сетевое устройство 120 с предыдущим сетевым устройством 120, а другой сетевой кабель 5 соединяет это устройство со следующим сетевым устройством 120. Согласно настоящему изобретению в сети используется кабель по меньшей мере с двумя проводниками, что позволяет подключить каждое сетевое устройство к сети посредством единственного кабеля и,тем не менее, обеспечить гирляндную конфигурацию сети. На фиг. 2 схематично представлен вариант соединительного устройства по изобретению. Изображенное здесь соединительное устройство 10 позволяет подключать сетевые устройства (не изображены) посредством кабелей (не изображены) к соединительному устройству 10 любым удобным образом; при этом соединительное устройство 10 гарантирует, что сетевые устройства 120, присоединенные к соединительному устройству 10 посредством кабелей, составят гирляндную конфигурацию. Соединительное устройство 10 содержит первый интерфейс 20 кабеля, второй интерфейс 22 кабеля, третий интерфейс 24 кабеля и соединительный контур 30.-3 013317 Первый, второй и третий интерфейсы 20, 22, 24 кабеля сконфигурированы с возможностью соединения с кабелем, содержащим по меньшей мере два проводника. Соединительное устройство, представленное на фиг. 2, сконфигурировано для гирляндных сетей, выполненных согласно стандарту RS-485, по которому каждый проводник - это витая пара медных проводов. Поэтому каждый интерфейс кабеля изображен имеющим четыре соединения. Соединительный контур 30 функционально подсоединяет проводники кабелей, подключенных к интерфейсам кабелей, так, чтобы обеспечить гирляндную конфигурацию сети. В варианте соединительного устройства, показанного на фиг. 4, соединительный контур 30 функционально соединяет первую витую пару кабеля, подсоединенного посредством соединителей 21 А первого интерфейса 20 кабеля соединительного устройства 10, с первой витой парой проводов другого кабеля, подсоединенного к соединителям 23 А второго интерфейса 22 кабеля соединительного устройства 10. Вторая витая пара кабеля,присоединенного к соединителям 21 В для проводника первого интерфейса 20 кабеля соединительного устройства 10, функционально соединена соединительным контуром 30 со второй витой парой другого кабеля, подсоединенного к соединителям 25 В третьего интерфейса 24 кабеля. В завершение, соединительный контур 30 функционально соединяет вторую витую пару кабеля, присоединенного к соединителям 23 В второго интерфейса 22 кабеля соединительного устройства 10, с первой витой парой кабеля,присоединенного к соединителям 25 А третьего интерфейса 24 кабеля. Фиг. 3 а иллюстрирует второй вариант соединительного устройства 10 по изобретению. Данный вариант аналогичен варианту соединительного устройства 10 по фиг. 2, и он также обеспечивает функциональное подключение сетевых устройств 120, связанных с соединительным устройством 10 в гирляндной конфигурации. Однако в этом случае соединительный контур 30 обеспечивает иное подсоединение проводников кабелей, подведенных к соединительному устройству 10. В варианте по фиг. 3 а соединительный контур 30 функционально соединяет первую витую пару проводов кабеля, подсоединенного посредством соединителей 21 А первого интерфейса 20 кабеля соединительного устройства 10, с первой витой парой проводов другого кабеля, подсоединенного к соединителям 23 А второго интерфейса 22 кабеля соединительного устройства 10. Вторая витая пара кабеля, присоединенного к соединителям 21 В первого интерфейса 20 кабеля соединительного устройства 10, функционально соединена соединительным контуром 30 с первой витой парой другого кабеля, подсоединенного к соединителям 25 А третьего интерфейса 24 кабеля. В завершение, соединительный контур 30 функционально соединяет вторую витую пару кабеля, подсоединенного к соединителям 23 В второго интерфейса 22 кабеля соединительного устройства 10, со второй витой парой кабеля, подсоединенного к соединителям 25 В третьего интерфейса 24 кабеля. Фиг. 3b-3g иллюстрируют другие варианты соединительного устройства с альтернативным выполнением соединительного контура в соответствии с изобретением. Фиг. 4 иллюстрирует соединительное устройство 310, к которому могут быть подсоединены четыре сетевых устройства. Интерфейсы 20, 22, 24 и 26 кабеля последовательно соединены друг с другом посредством соединительного контура 330. Первый интерфейс 20 кабеля содержит один коннектор для проводника, имеющий два соединителя 21 А и соединенный с коннектором для проводника следующего интерфейса 22 кабеля, имеющим два соединителя 23 А (изображенное соединительное устройство 310 сконфигурировано для сети, использующей для каждого проводника витую пару проводов, так что каждый коннектор содержит два соединителя, по одному на каждый провод витой пары). Другой коннектор с соединителями 23 В следующего интерфейса 22 кабеля соединен с коннектором, имеющим соединители 25 А последующего (третьего) интерфейса 24 кабеля. Другой коннектор с соединителями 25 В данного интерфейса 24 кабеля соединен с коннектором, имеющим соединители 27 А, очередного (последнего) интерфейса кабеля 26. Другой коннектор с соединителями 27 В данного интерфейса 26 кабеля соединен с другим коннектором (имеющим соединители 21 В) первого интерфейса 20 кабеля. Благодаря такому решению сетевые устройства (не изображены), связанные с соединительным устройством 310, образуют гирляндную конфигурацию. Специалисты в данной области легко поймут, что соединительное устройство согласно изобретению может быть построено с любым количеством интерфейсов кабеля. Любое реальное количество интерфейсов кабеля для подключения сетевых устройств может быть обеспечено путем добавления интерфейсов кабеля к соединительному устройству 310, представленному на фиг. 4, и их последовательного соединения таким же образом, как это было описано выше. Предусматривается также, что в то время как некоторые из интерфейсов кабеля соединительного устройства могут быть подсоединены к кабелям, имеющим по меньшей мере два проводника, один или более интерфейсов кабеля соединительного устройства могут быть связаны каждый с парой отдельных проводов, подсоединенных обычным образом к терминальному устройству. На фиг. 5 представлена сеть 100 согласно изобретению в гирляндной конфигурации. Сеть содержит множество кабелей 115, множество соединительных устройств 110 и множество сетевых устройств 120. Кабели 115 имеют первый и второй концы и содержат по меньшей мере два проводника. Если кабели 115 предназначены для соединения сетевых устройств 120, работающих по стандарту RS-485, каждый из двух указанных проводников будет представлять собой витую пару. Если кабель 115 относится к категории 5, он будет содержать четыре витые пары.-4 013317 В качестве соединительных устройств 110 могут использоваться соединительные устройства, аналогичные представленным на фиг. 2 или на фиг. 3 а-3g. Сетевые устройства 120 представляют собой сетевые устройства, которые требуют или допускают соединение в гирляндную сеть, например устройства, способные работать в стандарте RS-485. Они могут являться устройствами любого типа, полезными для применения в гирляндной конфигурации, например главным контроллером и входными устройствами или устройствами управления. Каждое сетевое устройство 120 связано с соединительным устройством 110 посредством кабеля 115. Соединительные устройства 110 связаны кабелями 115 либо с сетевым устройством 120, либо с другим соединительным устройством 110. Для формирования единой сети каждое соединительное устройство 110 должно быть связано по меньшей мере с одним другим соединительным устройством 110. Поскольку используемые кабели 115 имеют по два проводника в кабеле, вместо подвода к каждому устройству двух кабелей (одного от предыдущего устройства, а другого от следующего устройства), согласно изобретению используется единственный кабель 115 с двумя проводниками, присоединенный к каждому сетевому устройству 120, причем с помощью соединительного устройства 110 обеспечивается гирляндная конфигурация сетевых устройств. Некоторые протоколы, используемые в гирляндных сетях, например RS-485, требуют наличия резистора в начале и в конце сети. Поэтому сеть 100 по фиг. 5 предпочтительно снабжена установленным в первом сетевом устройстве резистором 150, с которого начинается сеть, и резистором-терминатором 155,установленным в том же устройстве. В этом случае нет необходимости планировать, какое устройство будет в сети последним. Альтернативно, резистор-терминатор 155 может быть установлен в конце сети 100, т. е. в ее последнем сетевом устройстве 120. Фиг. 6 а-6 с иллюстрируют подключение к сети 200 дополнительного сетевого устройства 130. На фиг. 6 а показана сеть 200 с тремя сетевыми устройствами 120. На фиг. 6b сеть 200 показана с подключенным к ней дополнительным устройством 130. На фиг. 6 с сеть 200 показана с дополнительным устройством 130, подключенным к ней другим способом. Сеть 200, представленная на фиг. 6 а, содержит первое сетевое устройство 120 а, второе сетевое устройство 120b и третье сетевое устройство 120 с. Первое сетевое устройство 120 а функционально связано с соединительным устройством 110 первым кабелем 115 а. Второе сетевое устройство 120b функционально связано с соединительным устройством 110 вторым кабелем 115b. Третье сетевое устройство 120 с функционально связано с соединительным устройством 110 третьим кабелем 115 с. Каждый из кабелей 115 а, 115b и 115 с содержит по два проводника. Как можно видеть из фиг. 6 а, если соединительное устройство 110 аналогично устройству по фиг. 1, сигнал, посылаемый сетевым устройством 120 а по сети 200, будет выводиться из сетевого устройства 120 а через один проводник в составе первого кабеля 115 а и поступать в соединительное устройство 110. Соединительное устройство 110 будет подавать данный сигнал в проводник в составе второго кабеля 115b и далее во второе сетевое устройство 120b. От второго сетевого устройства 120b сигнал вернется через второй проводник в составе кабеля 115b в соединительное устройство 110. От соединительного устройства 110 сигнал пройдет по одному из проводников в составе третьего кабеля 115 с к третьему сетевому устройству 120 с, а от третьего сетевого устройства 120 с вернется через другой проводник в составе третьего кабеля 115 с к соединительному устройству 110. Затем сигнал через другой проводник в составе кабеля 115 а вернется обратно к первому сетевому устройству 120 а, в котором находится резистор-терминатор. На фиг. 6b сеть 200 показана после подключения к ней дополнительного сетевого устройства 130. Чтобы подключить дополнительное устройство 130 к сети типа представленной на фиг. 6 а, конец третьего кабеля 115 с, с помощью которого сетевое устройство 120 с было подключено к сети 200, отсоединяется от соединительного устройства 110. После этого один конец дополнительного сетевого кабеля 215 подсоединяют к соединительному устройству 110, а его второй конец - к дополнительному соединительному устройству 210. Затем отсоединенный конец кабеля 115 с подсоединяют к соединительному устройству 210, восстанавливая подключение сетевого устройства 120 с к сети 200. Дополнительное сетевое устройство 130 подсоединяют к одному концу еще одного дополнительного сетевого кабеля 215, второй конец которого подсоединяют к дополнительному соединительному устройству 210. Это обеспечивает подключение дополнительного сетевого устройства 130 к сети 200. На фиг. 6 с показана сеть 200 с дополнительным сетевым устройством 130, подключенным к ней иным способом, чем проиллюстрированный на фиг. 6b. Дополнительное устройство 130 было подключено к сети 200, показанной на фиг. 6 а, путем отсоединения второго кабеля 115b от соединительного устройства 110. После этого к соединительному устройству 110 был подсоединен один конец дополнительного кабеля 215, другой конец которого был подсоединен к дополнительному соединительному устройству 210. Затем отсоединенный конец кабеля 115b был подсоединен к дополнительному соединительному устройству 210, с восстановлением тем самым подключения сетевого устройства 120b к сети 200. Далее сетевое устройство 130 подсоединяют к другому концу еще одного дополнительного кабеля 215, второй конец которого подсоединяют к дополнительному соединительному устройству 210. Это обеспечи-5 013317 вает подключение дополнительного сетевого устройства 130 к сети 200 в другой точке по сравнению с вариантом по фиг. 6b. Фиг. 7. иллюстрирует сеть 300, в которой соединительное устройство 110 снабжено закорачивающим штекером 180, подсоединенным к одному из интерфейсов 24 кабеля соединительного устройства 110. С соединительным устройством 110 кабелями 115 связаны два сетевых устройства 120. Один из интерфейсов кабеля (интерфейс 24) соединительного устройства 110 снабжен закорачивающим штекером 180 (хотя на фиг. 7 штекер 180 показан введенным в интерфейс 24 кабеля, он может вводиться в любой интерфейс кабеля соединительного устройства 110). Закорачивающий штекер 180 функционально связывает соединители 25 а (не изображены) интерфейса 24 кабеля с другими соединителями 25b (не изображены) данного интерфейса. При наличии закорачивающего штекера 180 соединительное устройство 110 способно соединить два сетевых устройства 120, не требуя наличия третьего сетевого устройства. Если впоследствии окажется желательным добавить к сети 300 еще одно сетевое устройство 120, можно извлечь закорачивающий штекер 180 из интерфейса 24 кабеля соединительного устройства 110 и подключить новое сетевое устройство 120 (не изображено) к сети 300 посредством кабеля 115 (не изображен). Представленное описание следует рассматривать только как иллюстрацию принципов изобретения. Поскольку специалисты в данной области легко могут предложить его многочисленные изменения и модификации, представленные конкретные варианты конструкции и функционирования не должны ограничивать объем изобретения. Соответственно все подобные изменения и модификации, которые могут иметь место, должны рассматриваться как не выходящие за пределы объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительное устройство (310) для соединения множества сетевых устройств в гирляндную сеть посредством кабелей, по меньшей мере один из которых имеет два проводника, отличающееся тем,что содержит соединительный контур (330) и четыре последовательно включенных интерфейса (20, 22,24, 26) кабеля, в том числе первый интерфейс (20) кабеля и последний интерфейс (26) кабеля, причем каждый интерфейс (20, 22, 24, 26) кабеля содержит пару коннекторов (21 А, 21 В, 23 А, 23 В, 25 А, 25 В,27 А, 27 В) для проводника, каждый из которых выполнен с возможностью функционально соединить один проводник подводимого кабеля с соединительным контуром (330); при этом соединительный контур (330) сконфигурирован таким образом, что один из коннекторов (21 А) первого интерфейса (20) кабеля соединен с одним из коннекторов (23 А) следующего интерфейса (22) кабеля, а другой коннектор(23 В) следующего интерфейса (22) кабеля соединен с одним из коннекторов (25 А) следующего за ним интерфейса (24) кабеля, тогда как коннекторы (25 А, 27 В) следующих за ними интерфейсов (26) кабеля последовательно соединены друг с другом аналогичным образом, а другой коннектор (27 В) последнего интерфейса (26) кабеля соединен с другим коннектором (21 В) первого интерфейса (20) кабеля. 2. Устройство по п.1, отличающееся тем, что коннектор (21 А, 21 В, 23 А, 23 В, 25 А, 25 В, 27 А, 27 В) каждого интерфейса (20, 22, 24, 26) кабеля выполнен с возможностью подсоединения к проводнику, который является витой парой проводов. 3. Устройство по п.1, отличающееся тем, что по меньшей мере один из интерфейсов (20, 22, 24, 26) кабеля выполнен с возможностью подсоединения к кабелю категории 5. 4. Гирляндная сеть, содержащая по меньшей мере одно соединительное устройство (310), выполненное в соответствии с п.1, и по меньшей мере три сетевых устройства, при этом каждое сетевое устройство выполнено с возможностью коммуникации в качестве узла гирляндной сети и функционально связано кабелем с интерфейсом (20, 22, 24, 26) кабеля соединительного устройства (310) и каждый интерфейс (20, 22, 24, 26) кабеля каждого соединительного устройства (310) соединен посредством кабеля с одним сетевым устройством и с другим соединительным устройством. 5. Гирляндная сеть, содержащая по меньшей мере одно соединительное устройство (310), выполненное в соответствии с п.1, по меньшей мере три сетевых устройства и закорачивающий штекер, выполненный с возможностью подсоединения к интерфейсу (20, 22, 24, 26) кабеля таким образом, что один коннектор (21 А, 21 В, 23 А, 23 В, 25 А, 25 В, 27 А, 27 В) интерфейса (20, 22, 24, 26) кабеля функционально соединяется с другим коннектором (21 А, 21 В, 23 А, 23 В, 25 А, 25 В, 27 А, 27 В) указанного интерфейса (20,22, 24, 26) кабеля, при этом каждое сетевое устройство выполнено с возможностью коммуникации в качестве узла гирляндной сети и функционально связано кабелем с интерфейсом (20, 22, 24, 26) кабеля в соединительном устройстве (310) и каждый интерфейс (20, 22, 24, 26) кабеля в каждом соединительном устройстве (310) соединен с одним из объектов группы, состоящей из закорачивающего штекера, кабеля, подведенного к сетевому устройству, и кабеля, подведенного к другому соединительному устройству. 6. Сеть по п.4, отличающаяся тем, что сетевые устройства выполнены с возможностью коммуникации в гирляндной сети в соответствии со стандартом RS-485.-6 013317 7. Сеть по п.4, отличающаяся тем, что первое сетевое устройство в сети содержит резистортерминатор для гирляндной сети. 8. Сеть по п.4, отличающаяся тем, что последнее сетевое устройство в сети содержит резистортерминатор для гирляндной сети.
