Укупорочное средство с индикацией несанкционированного вскрытия для бутылок, в частности бутылок с дорогостоящими напитками

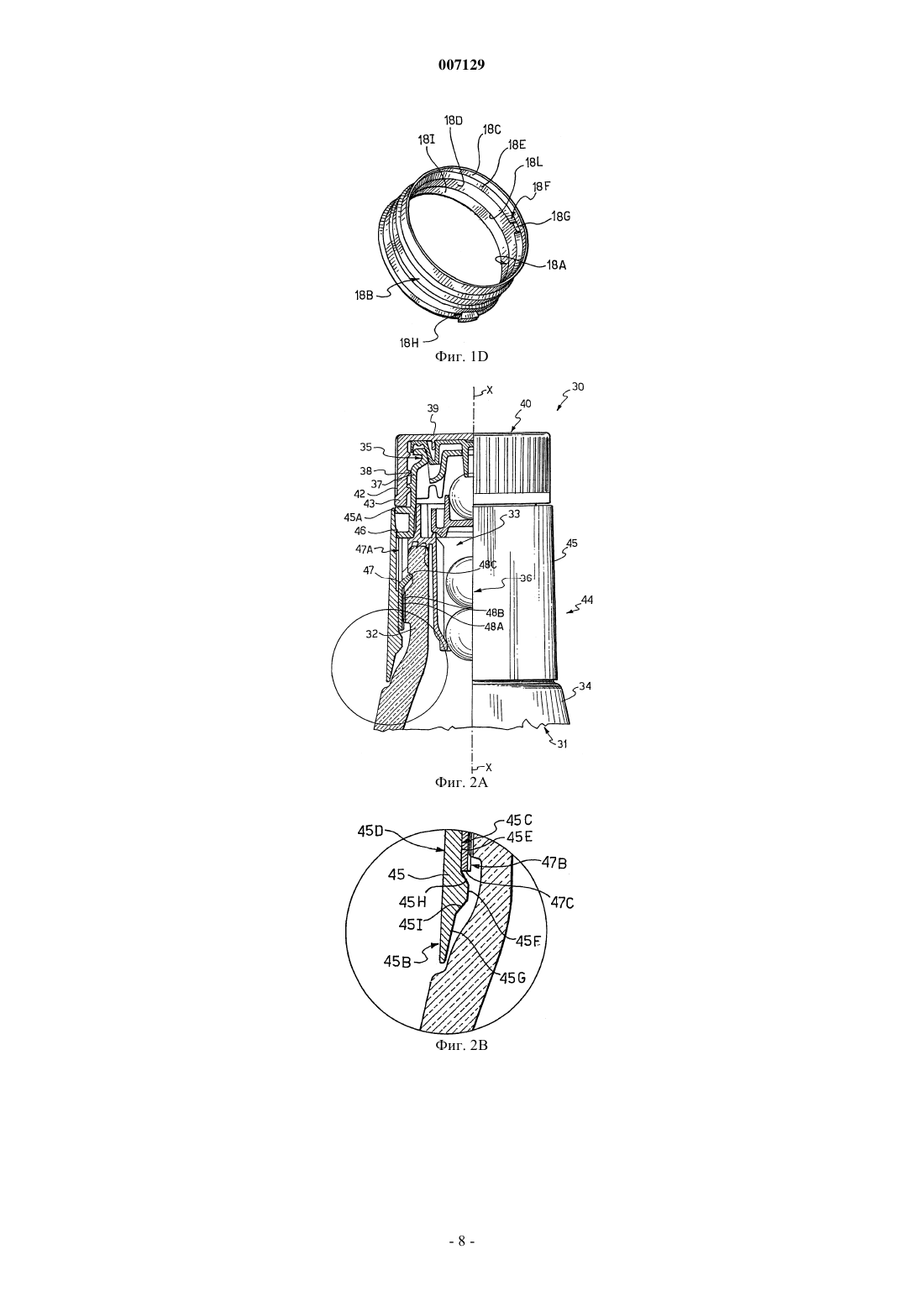

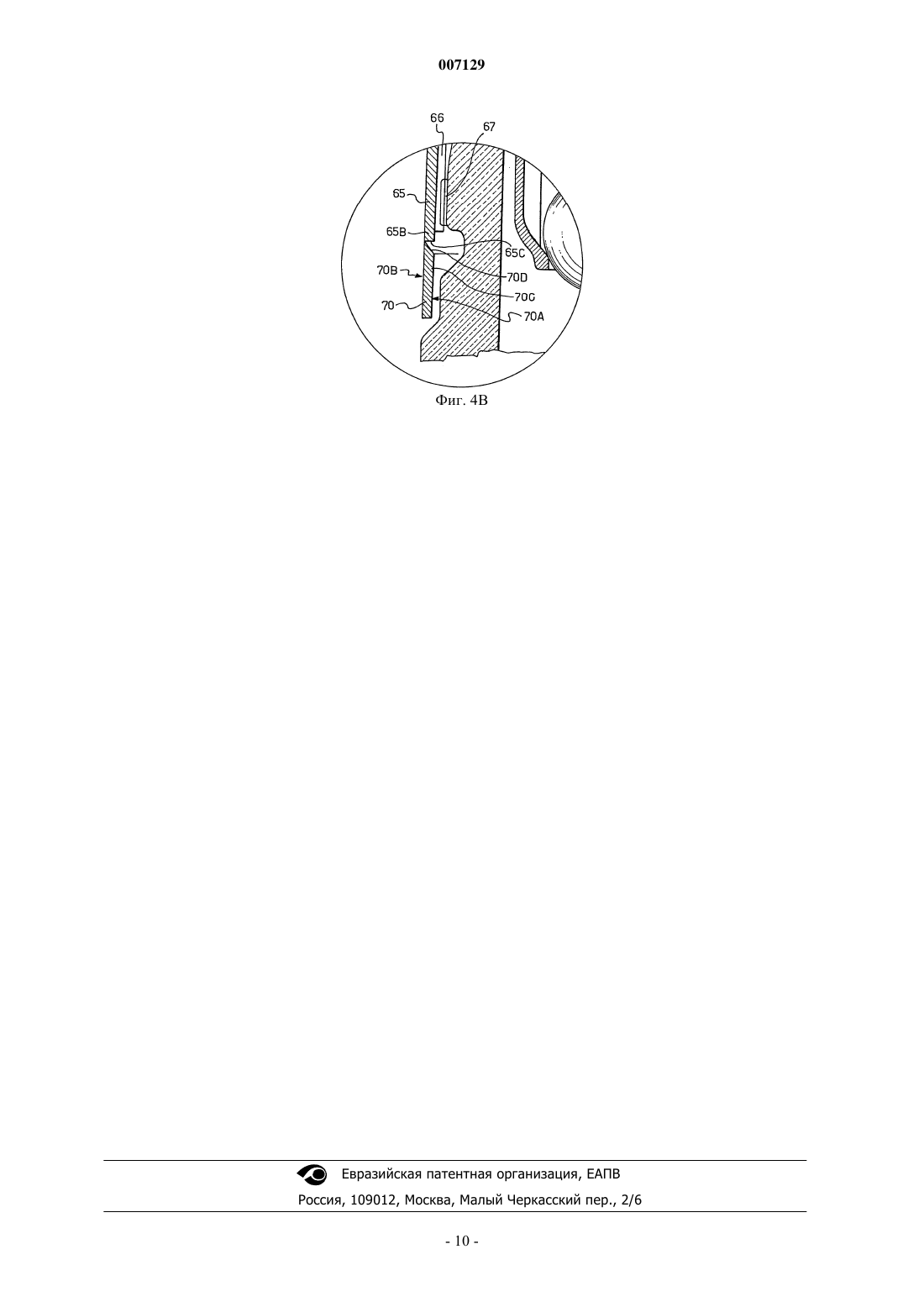

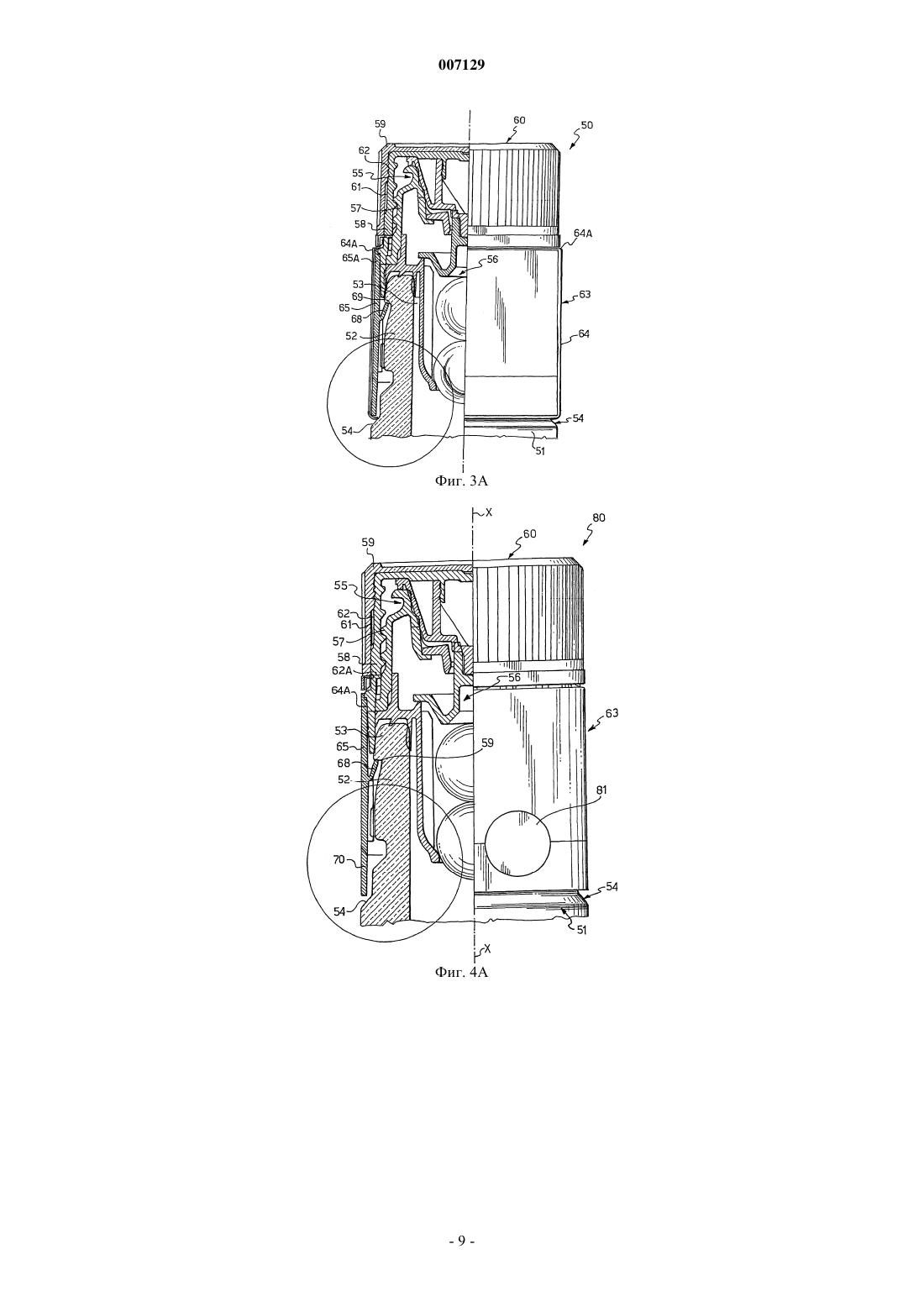

007129 Настоящее изобретение относится к укупорочному средству с индикацией несанкционированного вскрытия для бутылки, в частности, для бутылки с дорогостоящими напитками, согласно ограничительной части п.1 формулы изобретения. Существуют известные укупорочные средства для бутылок, которые обеспечивают визуальное указание на попытки их снятия с мошенническими целями. Эти укупорочные средства сконструированы для того, чтобы не допустить замены оригинального напитка, содержащегося в бутылке, другим, поддельным напитком. Для совершения подделки операции, выполняемые мошенниками, включают, например, нахождение бывшей в употреблении пустой бутылки, снабженной соответствующим укупорочным средством с нарушенной герметизацией, но с нетронутыми внутренними компонентами клапана, заполнение ее эквивалентным, но дешевым напитком, и повторное закупоривание бутылки путем восстановления герметизации. В других случаях обнаружено, что для того, чтобы обмануть покупателя, иногда делают попытки снять с бутылки укупорочное средство, не открывая самого укупорочного средства, так что ценный продукт, содержащийся в бутылке, может быть заменен другим, менее ценным продуктом. Исходя из положений, упомянутых выше, целью настоящего изобретения является создание укупорочного средства для бутылок, которое еще более эффективно указывает на несанкционированное вскрытие, чем известные укупорочные средства, и которое делает несанкционированное вскрытие как можно более очевидным и необратимым. Согласно изобретению эту цель достигают с помощью укупорочного средства с индикацией несанкционированного вскрытия для бутылок, в частности, для бутылок для дорогостоящих напитков согласно отличительной части п.1 формулы изобретения. С помощью изобретения можно произвести укупорочное средство, способное сразу обеспечить визуальное указание на любую попытку проникнуть в бутылку в случае, когда попытку делают, стремясь удалить или взломать укупорочное устройство. Отличительные признаки и преимущества изобретения станут очевидными из следующего подробного описания нескольких форм практических вариантов воплощения, проиллюстрированных исключительно в форме неограничивающего примера на прилагаемых чертежах, на которых фиг. 1A - вид спереди первого варианта воплощения, частично в разрезе, укупорочного средства для бутылок согласно изобретению; фиг. 1B - вид в увеличенном масштабе первой части укупорочного средства с фиг. 1A; фиг. 1 С - вид в увеличенном масштабе другой части укупорочного средства с фиг. 1A; фиг. 1D - вид в перспективе компонента укупорочного средства с фиг. 1A; фиг. 2 А - вид спереди второго варианта воплощения, частично в разрезе, укупорочного средства для бутылок согласно изобретению; фиг. 2 В - вид в увеличенном масштабе части укупорочного средства с фиг. 2 А; фиг. 3 А - вид спереди третьего варианта воплощения, частично в разрезе, укупорочного средства для бутылок согласно изобретению; фиг. 3 В - вид в увеличенном масштабе части укупорочного средства с фиг. 3 А; фиг. 4 А - вид спереди четвертого варианта воплощения, частично в разрезе, укупорочного средства для бутылок согласно изобретению; фиг. 4 В - вид в увеличенном масштабе части укупорочного средства с фиг. 4 А. На фиг. 1 А-1D укупорочное средство согласно изобретению обозначено ссылочной позицией 1 в то время, как бутылка, у которой показана только верхняя часть, обозначена ссылочной позицией 2. Бутылка 2 обычно содержит горлышко 3 по существу цилиндрической формы, имеющее устье 4, и корпус 5, соединенный снаружи с горлышком 3. Укупорочное средство 1 содержит разливочный узел 6 известного типа, который поэтому не будет описан далее подробно, но только в его основных частях. В частности, разливочный узел 6 содержит механизмы 7, например, механизмы клапана с шариком,которые вставлены в горлышко 3 бутылки 2 таким образом, чтобы препятствовать мошенническому повторному заполнению бутылки 2. Над клапанным средством 7 помещен корпус 8 самого разливочного средства. К этому корпусу разливочного средства с помощью винтовой резьбы присоединена пробка 10, которая закрывает его снаружи и которая выполняет функции пробки 10 в положении 9, поперечном относительно оси X-X укупорочного средства. Все компоненты разливочного узла 8 образуют одно целое друг с другом, и преимущественно этот разливочный узел 8 крепится к корпусу 3 бутылки 2 как аксиально, так и во вращении способом, хорошо известным специалистам в данной области техники. Поверх пробки 10 помещен трубчатый наружный колпачок 11. Колпачок 11 выполнен, например, из пластмассы и полностью покрывает пробку 10, а также ее поперечный участок 9, верхней стенкой 12. На указанной верхней стенке 12 колпачка 11 пробка 10 и колпачок 11 фиксируются во вращении посредством двух соответствующих участков 13 и 14 с накаткой, которые взаимодействуют между со-1 007129 бой. Более того, также на верхней стенке 12 колпачка 11 аксиально зафиксированы пробка 10 и колпачок 11 посредством внутреннего кольцевого выступа 15 колпачка 11, который упирается в нижнюю часть пробки 10. Между верхней стенкой 12 и нижним концом 16 колпачка 11 помещен разрушаемый промежуточный кольцевой поясок 21. Этот кольцевой поясок 21 содержит сегмент в форме язычка 21A, который помещен в вырезанном участке 22 в корпусе колпачка 11. Кольцевой поясок 21 соединяется с нижней частью 16 колпачка 11 исключительно посредством перемычек 23. Предусмотрен также металлический поясок 24, предназначенный для того, чтобы плотно закрывать колпачок 11 на разрушаемом кольцевом пояске 21. Для прочного скрепления металлического пояска 24 с колпачком 11 предусмотрен кольцевой выступ 25 и кольцевое углубление, выполненное в колпачке, а металлический поясок 24 соединен с ними своей верхней частью. С разливочным узлом 8 скреплена втулка 17 трубчатой формы, закрывающая снаружи горлышко 3 бутылки 2. Снизу металлический поясок 24 обернут изнутри вокруг нижнего конца колпачка 11 и втулки 17. Этот металлический поясок 24 может быть нанесен на колпачок 11 путем накатывания. Втулка 17 имеет участок 17 В, жестко соединенный с разливочным узлом 8, и свободный конец 17 А,обращенный к воротнику 18; кроме того, втулка 17 имеет выступающий участок 17 С, который помещен в паз 3 А в горлышке 3 для обеспечения прочной аксиальной фиксации втулки 17, и пару участков 17D и 17 Е с накаткой, которые взаимодействуют между собой таким образом, чтобы запирать втулку 17 во вращении. Воротник 18 при повороте образует одно целое с колпачком 11 с помощью кольцевых участков 19 и 20 с накаткой, которые взаимодействуют между собой. Поэтому в данном варианте воплощения, воротник 18 располагается внизу между основанием горлышка 3 бутылки 2 и свободным концом 17 А втулки 17. Другими словами, воротник 18 располагается в аксиальном направлении, или параллельно оси X-X,между основанием горлышка бутылки 2 и концевой частью втулки 17, и в продольном направлении, или поперечно к оси X-X, между наружным колпачком 11 и горлышком 3 бутылки 2. Кроме того, аксиально воротник 18 содержит участок 18 М поверхности, помещенный поверх свободного конца 17 А воротника 17. Поскольку металлический поясок 24 и втулка 17 соединяются между собой, результатом является прочное прикрепление воротника 18 ко втулке 17 и, следовательно, к бутылке 2. Поэтому воротник 18 удерживается в своем положении колпачком 11, который скрепляет указанный воротник 18 со свободным участком 17 А втулки 17. Коротко, колпачок 11 и металлический поясок 24 служат соединительным средством между воротником 18 и втулкой 17. Если обратиться к фиг. 1D, можно видеть, что этот воротник 18 выполнен в форме кольца, в частности, кольца в форме усеченного конуса. На практике это кольцо 18 в форме усеченного конуса имеет внутреннюю поверхность 18 А и наружную поверхность 18 В, и указанная внутренняя поверхность 18 А имеет первую цилиндрическую зону 18 С и вторую цилиндрическую зону 18D, причем последняя концентрична с первой и третьей цилиндрической зоной 18I; указанная вторая цилиндрическая зона 18D имеет меньший радиус окружности по сравнению с первой цилиндрической зоной 18 С в то время, как указанная третья цилиндрическая зона 18I имеет радиус, величина которого является промежуточной по сравнению с указанной первой цилиндрической зоной 18 С и указанной второй цилиндрической зоной 18D. Первая цилиндрическая зона 18 С и вторая цилиндрическая зона 18D соединяются между собой с помощью первой наклонной поверхности 18 Е с тем, чтобы создать уклон для целей и требований, которые будут более подробно описаны ниже. Аналогичным образом указанная вторая цилиндрическая зона 18 Е соединяется с указанной третьей цилиндрической зоной 18I с помощью второй наклонной поверхности 18L. Указанные первая наклонная поверхность 18 Е и вторая наклонная поверхность 18L наклонены относительно оси X-X горлышка 3 бутылки 2 под заданным углом. Например, этот угол может находиться в диапазоне от 30 до 60. На практике, как показано на фиг. 1B и 1 С, на поверхностях 18 Е, 18D и 18L воротник 18 имеет трапецеидальное поперечное сечение. Предусмотрено также, чтобы свободный нижний участок 17 А втулки 17 имел наклонную поверхность в то время, как воротник 18 вместо этого имеет поверхность, по существу, поперечную относительно оси X-X горлышка бутылки. Альтернативно, как свободный нижний конец втулки 17, так и воротник 18 имеют наклонную поверхность. Обращаясь еще раз к фиг. 1D можно отметить, что указанная наклонная поверхность 18 Е имеет ин-2 007129 дикаторное средство 18F, которое в определенном варианте воплощения изобретения имеет форму зубца с плоской верхней поверхностью 18G. Этот зубец 18F обращен к свободной части 17 А втулки 17, или же этот зубец 18F упирается в свободный конец 17 А втулки 17. Наружная поверхность 18 В содержит индикаторное средство 18 Н, которое в определенном варианте воплощения изобретения имеет форму выступа; причем этот выступ используется при выполнении операций посадки воротника 18 для обеспечения правильной центровки кольца относительно остального укупорочного устройства 1. При попытке мошеннически снять укупорочное средство 1 с помощью инструментов, которые можно вставить между основанием горлышка бутылки и нижней частью 16, такой инструмент, например отвертка, создает нажим по направлению снизу вверх, или нажим, действующий в направлении устья 4 горлышка 3 бутылки 2. Поэтому инструменты придают укупорочному средству 1 значительное аксиальное движение. В результате, под воздействием таких инструментов воротник 18 надвигается вверх на свободный конец 17 А втулки 17 за счет комбинированного действия зубца 18F (см. фиг. 1D) и наклонной поверхности 18 Е. На практике, зубец 18F упирается в свободный участок 17 А втулки 17 и поэтому действует как опора для кольца 18 в то время, как наклонная поверхность 18 Е действует как уклон, способствующий смещению кольца 18 относительно втулки 17. Таким образом, кольцо 18 частично смещается вверх на втулку 17. В данном варианте воплощения изобретения, при наличии колпачка 11, он будет разрушен или заметно поврежден кольцом 18, которое, находясь поверх втулки 17, действует как клин, раскрывающий колпачок 11 вплоть до его разрушения. В этом варианте воплощения металлический поясок 24 также будет разрушен расклинивающим действием, приложенным кольцом 18. Другими словами, соединение, которое создается между кольцом 18, снабженным зубцом 18F с плоской поверхностью 18G, и втулкой 17, вызывает смещение кольца от центра сразу после того, как оно подвергнется отжимающему воздействию по направлению снизу вверх. Более того, наклонная поверхность 18 Е помогает кольцу 18 при движении вверх на свободную часть 17 А втулки 17 так, чтобы вызвать разделение колпачка 11 и металлического пояска 24. Следует отметить, что на практике, преимущественно, втулку 17 изготавливают из пластмассы, обладающей подходящей деформацией при нагрузках, которым она подвергается, в то время как воротник 18 изготавливают из пластмассы, обладающей механической прочностью, более низкой, чем прочность пластмассы втулки 17. Таким образом, благодаря изобретению пользователь/покупатель сразу же получит визуальное указание на любую попытку несанкционированного вскрытия укупорочного устройства. Кроме того, имеется также преимущество, заключающееся в том, что укупорочное средство 1 более трудно восстановить, чем известные укупорочные средства, поскольку колпачок 11 раскалывается, и его восстановление является невозможным или, по меньшей мере, более трудным и дорогостоящим по сравнению с восстановлением свидетельствующего о несанкционированном вскрытии кольца укупорочных средств, известных в данной области техники. На фиг. 2 А укупорочное средство согласно изобретению обозначено ссылочной позицией 30 в то время, как бутылка, у которой показана только верхняя часть, обозначена ссылочной позицией 31. Бутылка 31 обычно содержит горлышко 32, по существу, цилиндрической формы, имеющее устье 33, и корпус 34, соединенный снаружи с горлышком 3. Укупорочное средство 30 содержит разливочный узел 35 известного типа, который поэтому не будет описан далее подробно, но только в его основных частях, как требуется для понимания изобретения. В частности, разливочный узел 35 содержит механизмы 36, например механизмы клапана с шариком, которые вставлены в горлышко 32 бутылки 31 таким образом, чтобы препятствовать ее мошенническому повторному заполнению. Корпус 37 самого разливочного средства помещен над клапанным средством. Все компоненты разливочного узла 35 образуют одно целое друг с другом, и преимущественно этот разливочный узел 32 крепится к горлышку 32 бутылки 31 как аксиально, так и во вращении способом,хорошо известным специалистам в данной области техники. На корпус 37 разливочного средства навинчена с помощью винтового соединения 38 пробка 40 укупорочного средства, концевая стенка которой обозначена ссылочной позицией 39. Нижний участок 44 укупорочного средства 30 содержит кольцевой поясок 45. Этот кольцевой поясок верхним своим участком 45 А соединяется с корпусом 37 разливочного средства исключительно посредством кольцевого выступа 46. С корпусом 37 разливочного средства скреплена втулка 47 трубчатой формы, закрывающая снаружи горлышко 32 бутылки 31. Втулка 47 имеет участок 47 А, жестко соединенный с разливочным узлом 37, и свободный конец-3 007129 47 В, обращенный к основанию горлышка 32 бутылки 31. В этом варианте воплощения этот свободный конец имеет плоскую поверхность 47 С, расположенную по существу поперек оси X-X. Втулка 47 крепится путем навинчивания на горлышко 32 бутылки с помощью участков 48 А и 48 В с накаткой, взаимодействующих между собой, и фиксируется аксиально на горлышке 32 бутылки 31 с помощью паза 48 С, имеющегося на горлышке 32 бутылки 31. Как, в частности, показано на фиг. 2 В, кольцевой поясок 45 имеет на своей концевой части 45 В внутреннюю поверхность 45 С и наружную поверхность 45D. Эта внутренняя поверхность 45 С имеет первую цилиндрическую зону 45 Е и вторую цилиндрическую зону 45F, причем последняя концентрична с первой, а также третью цилиндрическую зону 45G. Указанная вторая цилиндрическая зона 45F имеет меньший радиус по сравнению с радиусом первой цилиндрической зоны 45 Е, и указанная третья цилиндрическая зона 45G имеет радиус, величина которого является промежуточной между радиусом указанной первой цилиндрической зоны 45 Е и радиусом второй цилиндрической зоны 45F. Первая цилиндрическая зона 45 Е и вторая цилиндрическая зона 45F соединяются между собой с помощью первой наклонной поверхности 45 Н с тем, чтобы создать уклон так же, как указанная вторая цилиндрическая зона 45F соединяется с указанной третьей цилиндрической зоной 45G с помощью второй наклонной поверхности 45I. Указанные первая наклонная поверхность 45 Н и вторая наклонная поверхность 45I наклонены относительно оси X-X горлышка бутылки 32 под заданным углом. Например, этот угол может находиться в диапазоне от 30 до 60. Предусмотрено также, чтобы свободный нижний участок 47 В втулки 47 имел наклонную поверхность в то время, как кольцевой поясок 45 вместо этого имеет поверхность, по существу поперечную относительно оси X-X горлышка 32 бутылки 31. Альтернативно, как свободный нижний конец втулки 47 В, так и кольцевой поясок 45 имеют наклонную поверхность. Таким образом, втулка 47 располагается аксиально или параллельно оси X-X, между основанием горлышка бутылки 31 и наклонной поверхностью 45 Н концевой части 45 В кольцевого пояска 45 в то время, как в радиальном направлении, или поперечном относительно оси X-X, он располагается между кольцевым пояском 45 и горлышком 32 бутылки 31. При попытке мошеннически снять укупорочное средство с помощью инструментов, которые можно вставить между основанием горлышка бутылки и нижней частью 44, такой инструмент, например отвертка, создает нажим по направлению снизу вверх или нажим, действующий в направлении устья 33 горлышка 32 бутылки 31. Поэтому инструменты придают укупорочному средству 1 значительное аксиальное движение, и поэтому под воздействием таких инструментов кольцевой поясок 45 надвигается вверх на свободный конец 47 В втулки 47 с помощью наклонной поверхности 45 Н, вызывающей радиальное перемещение пояска. В данном варианте воплощения изобретения кольцевое соединение 46 кольцевого пояска 45 будет разрушено, а также будет разрушен или визуально поврежден сам кольцевой поясок. Таким образом, благодаря изобретению пользователь/покупатель сразу же получит визуальное указание на любую попытку несанкционированного вскрытия укупорочного устройства. Кроме того, имеется также преимущество, заключающееся в том, что укупорочное средство 30 более трудно восстановить, чем известные укупорочные средства, поскольку кольцевой поясок остается расколотым, и его восстановление является невозможным или, по меньшей мере, более трудным и дорогостоящим по сравнению с восстановлением свидетельствующего о несанкционированном вскрытии кольца известных укупорочных средств. Теперь, рассматривая, в частности, вариант воплощения изобретения, показанный на фиг. 3 А-3 В,можно отметить, что укупорочное средство согласно изобретению, обозначенное в целом ссылочной позицией 50, помещено на бутылку, у которой показана только верхняя часть 51, имеющую горлышко 52 по существу цилиндрической формы. Бутылка имеет устье 53 и участок 54 основания горлышка 52. Укупорочное средство 50 также содержит разливочный узел 55 известного типа, который поэтому не будет описан далее подробно, но только в его основных частях. В частности, разливочный узел 55 содержит клапанные компоненты 56 типа клапана с шариком,которые вставлены в горлышко 52 таким образом, чтобы препятствовать мошенническому повторному заполнению бутылки 51. Корпус 57 самого разливочного средства помещен над клапанным средством 56. К этому корпусу 57 разливочного средства с помощью известной винтовой резьбы присоединена пробка 58. Все компоненты разливочного узла 55 образуют одно целое друг с другом, и преимущественно корпус 57 разливочного узла крепится к горлышку 52 бутылки 51 как аксиально, так и во вращении способом, хорошо известным специалистам в данной области техники. Колпачок 59, выполненный, например, из пластмассы, полностью покрывает пробку 58. На своей поперечной стенке 60 колпачок 59 и пробка 58 фиксируются во вращении посредством двух соответствующих участков 61 с накаткой, которые взаимодействуют между собой и известны из уровня техники.-4 007129 Кроме того, также на верхней стенке 60 колпачка 59 аксиально зафиксированы пробка 58 и колпачок 59 посредством известных внутренних кольцевых выступов 62. Укупорочное средство 50 имеет также нижний участок 63, который содержит трубчатый поясок 64,выполненный с возможностью плотного охвата находящейся под ним втулки 65, причем втулка имеет трубчатую форму и известным образом соединяется с корпусом 57 разливочного узла. Втулка 65 охватывает снаружи горлышко 52 бутылки 51 и зафиксирована при вращении на горлышке 52 посредством кольцевых участков 66 и 67 с накаткой (см. фиг. 3B), которые взаимодействуют между собой. Втулка 65 зафиксирована аксиально с помощью кругового выступа 68, размещенного в пазе 69 на горлышке 52. Втулка 65 имеет также верхнюю часть 65 А, жестко соединенную с трубчатым пояском 64 и с корпусом 57 разливочного узла. Свободный конец 65 В обращен к препятствующему применению рычага средству 70. В данном варианте воплощения изобретения этот свободный конец имеет плоскую поверхность 65 С, расположенную в положении, по существу, поперечном относительно оси X-X. Трубчатый поясок 64 прикреплен таким образом к втулке 65 посредством первого сгиба 64 А, выполненного на верхнем конце пояска 64. Этот сгиб 64 А получают, например, с помощью операции накатки. Трубчатый поясок 64, предпочтительно выполненный из листового металла, загибают на нижнем конце указанного препятствующего применению рычага средства 70 посредством второго сгиба 64 В. Такие, согласно настоящему изобретению, препятствующие применению рычага средства 70 размещены снизу между основанием горлышка 52 бутылки 51 и концевым участком 65 В втулки 65. Эти препятствующие применению рычага средства 70 выполнены в форме кольца и имеют внутреннюю поверхность 70A и наружную поверхность 70 В, причем указанная внутренняя поверхность 70 А имеет цилиндрическую зону 70 С, соединенную с верхним концом препятствующего применению рычага средства 70 с помощью наклонной поверхности 70D с тем, чтобы создать уклон для целей и требований,которые будут более подробно описаны ниже. Наклонная поверхность 70D наклонена относительно оси X-X горлышка 52 бутылки 51 под заданным углом. Например, этот угол может находиться в диапазоне от 30 до 60. При попытке мошеннически снять укупорочное средство 50 с помощью инструментов, которые можно вставить у основания горлышка бутылки, под сгибом 64 В пояска 64, такой инструмент, например,отвертка, создает нажим по направлению снизу вверх или придает по существу аксиальное движение укупорочному средству 50. В результате, под воздействием таких инструментов препятствующее применению рычага средство 70 надвигается вверх на концевую часть 65 В втулки 65 за счет наклонной поверхности 70D. В данном варианте воплощения изобретения, при наличии трубчатого пояска 64, последний будет разорван или заметно поврежден кольцом 70, которое, находясь поверх втулки 65, действует как клин,раскрывающий втулку 65 и трубчатый поясок 64 вплоть до его разрушения. Таким образом, благодаря изобретению пользователь/покупатель сразу же получит визуальное указание на любую попытку несанкционированного вскрытия укупорочного устройства. Теперь, рассматривая вариант воплощения, показанный на фиг. 4 А-4 В, на которых уже описанные элементы обозначены одинаковыми ссылочными позициями, можно отметить, что укупорочное средство согласно изобретению, обозначенное в целом ссылочной позицией 80, помещено на бутылку, у которой показана только верхняя часть, обозначенная ссылочной позицией 51. Укупорочное средство 80 содержит на своем нижнем участке 63 втулку 65 трубчатой формы, соединенную с корпусом 57 разливочного узла. Кроме того, втулка 65 охватывает снаружи горлышко 52 бутылки 51. Втулка 65 зафиксирована также во вращении на горлышке 52 посредством кольцевых участков 66 и 67 с накаткой, которые взаимодействуют между собой в то время, как она зафиксирована аксиально с помощью кругового выступа 68, размещенного в пазе 69 на горлышке 52. Втулка 65 имеет также верхний участок 65 А, соединенный с корпусом 57 разливочного узла, причем ее свободный конец 65 В обращен к препятствующему применению рычага средству 70. Следует отметить, что в данном варианте воплощения изобретения препятствующее применению рычага средство 70 располагается внизу, между основанием 54 горлышка 52 бутылки 51 и концевым участком 65 В втулки 65. В этом варианте воплощения изобретения, также препятствующие применению рычага средства 70 выполнены в форме кольца и имеют внутреннюю поверхность 70A и наружную поверхность 70 В, причем указанная внутренняя поверхность 70A имеет цилиндрическую зону 70C, соединенную с верхним концом препятствующего применению рычага средства 70 с помощью наклонной поверхности 70D так,чтобы создать уклон для целей и требований, которые будут более подробно описаны ниже. Наклонная поверхность 70D наклонена относительно оси X-X горлышка 52 бутылки 51 под заданным углом. Например, этот угол может находиться в диапазоне от 30 до 60.-5 007129 Следует отметить, что в данном варианте воплощения препятствующие применению рычага средства 70 располагаются аксиально, или параллельно оси X-X, между основанием 54 горлышка бутылки и концевой частью втулки 65. В этом варианте воплощения изобретения препятствующие применению рычага средства 70 удерживаются в положении, описанном выше, соединительными элементами 81, которые служат соединительными средствами между втулкой 65 и препятствующими применению рычага средствами 70. В частности, соединительные элементы 81 могут представлять собой точечную сварку или же могут быть представлены клейкими полосками, которые разрываются при надвигании препятствующих применению рычага средств 70 на втулку 65. Следовательно, при попытке мошеннически снять укупорочное средство 80 с помощью инструментов, которые можно вставить у основания горлышка бутылки, такие инструменты, например отвертка,создают нажим по направлению снизу вверх или придают по существу аксиальное движение укупорочному средству 80. В результате, под воздействием таких инструментов препятствующее применению рычага средство 70 надвигается вверх на концевую часть 65 В втулки 65 за счет наклонной поверхности 70D. Таким образом, благодаря изобретению пользователь/покупатель сразу же получит визуальное указание на любую попытку несанкционированного вскрытия укупорочного устройства. Из приведенного описания можно сделать вывод, что все укупорочные средства, изготовленные согласно настоящему изобретению, трудно восстановить, поскольку после их взламывания на многих деталях остаются заметные следы. Очевидно, что специалист в данной области техники в целях удовлетворения случайных или особых требований сможет внести многочисленные изменения и получить многочисленные варианты описанных выше укупорочных средств, не выходя при этом из объема настоящего изобретения, определенного в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное средство с индикацией несанкционированного вскрытия для бутылки, в частности для бутылки для дорогостоящего напитка, при этом указанная бутылка (2, 31, 51) имеет горлышко (5, 34, 54), которое проходит аксиально вдоль продольной оси (X-X) бутылки (2, 31, 51) от своего основания, которым оно соединяется с корпусом бутылки; указанное горлышко (5, 34, 54) имеет отверстие (7, 33, 56) на своем свободном конце; указанное укупорочное средство содержит средство закупоривания (11, 39, 59) указанного отверстия в указанном горлышке (5, 34, 54) и соединяется посредством резьбового соединения с разливочным узлом (6, 38, 55); указанный разливочный узел (6, 38, 55) соединяется с втулкой (17, 47, 65), размещенной аксиально вдоль наружной поверхности указанного горлышка (5, 34, 54); отличающееся тем, что оно также содержит кольцевые средства (18, 45, 70), размещенные между основанием указанного горлышка (5, 34, 54) и нижним концом втулки (17 А, 47 В, 65 В) и соединенные разрушаемыми соединительными средствами (4 6, 64, 81) с указанной втулкой (17, 47, 65); при этом указанные кольцевые средства (18, 45, 70) и указанный нижний конец (17 А, 47 В, 65 В) указанной втулки (17, 47, 65) имеют соответствующие поверхности (11 А, 18 Е; 47 С, 45I; 65 С, 70D), обращенные друг к другу; причем по меньшей мере одна из указанных обращенных друг к другу поверхностей (11 А, 18 Е; 47 С, 45I; 65 С, 70D) указанных кольцевых средств (18, 45, 70) и указанного нижнего конца (17 А, 47 В,65 В) наклонена относительно продольной оси (X-X) горлышка (5, 34, 45), так что в результате аксиального движения указанных кольцевых средств (18, 45, 70) в направлении указанного отверстия в указанном горлышке (5, 34, 54) происходит разрушение указанных разрушаемых средств (46, 64, 82) с последующим радиальным перемещением по меньшей мере одной периферийной зоны указанных кольцевых средств (18, 45, 70) . 2. Укупорочное средство по п.1, отличающееся тем, что по меньшей мере одна из указанных поверхностей (11 А, 18 Е; 47 С, 45I; 65 С, 70D) наклонена относительно продольной оси (X-X) под углом,находящимся в диапазоне от 30 до 60. 3. Укупорочное средство по п.1, отличающееся тем, что указанные разрушаемые соединительные средства (46, 64, 81) являются кольцевым пояском. 4. Укупорочное средство по п.1, отличающееся тем, что указанные разрушаемые соединительные средства (46, 64, 81) являются клеем. 5. Укупорочное средство по п.3 или 4, отличающееся тем, что указанные кольцевые средства (18,45, 70) имеют трапецеидальное поперечное сечение. 6. Укупорочное средство по п.1, отличающееся тем, что указанные разрушаемые соединительные
