Устройство и способ обеспечения рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи

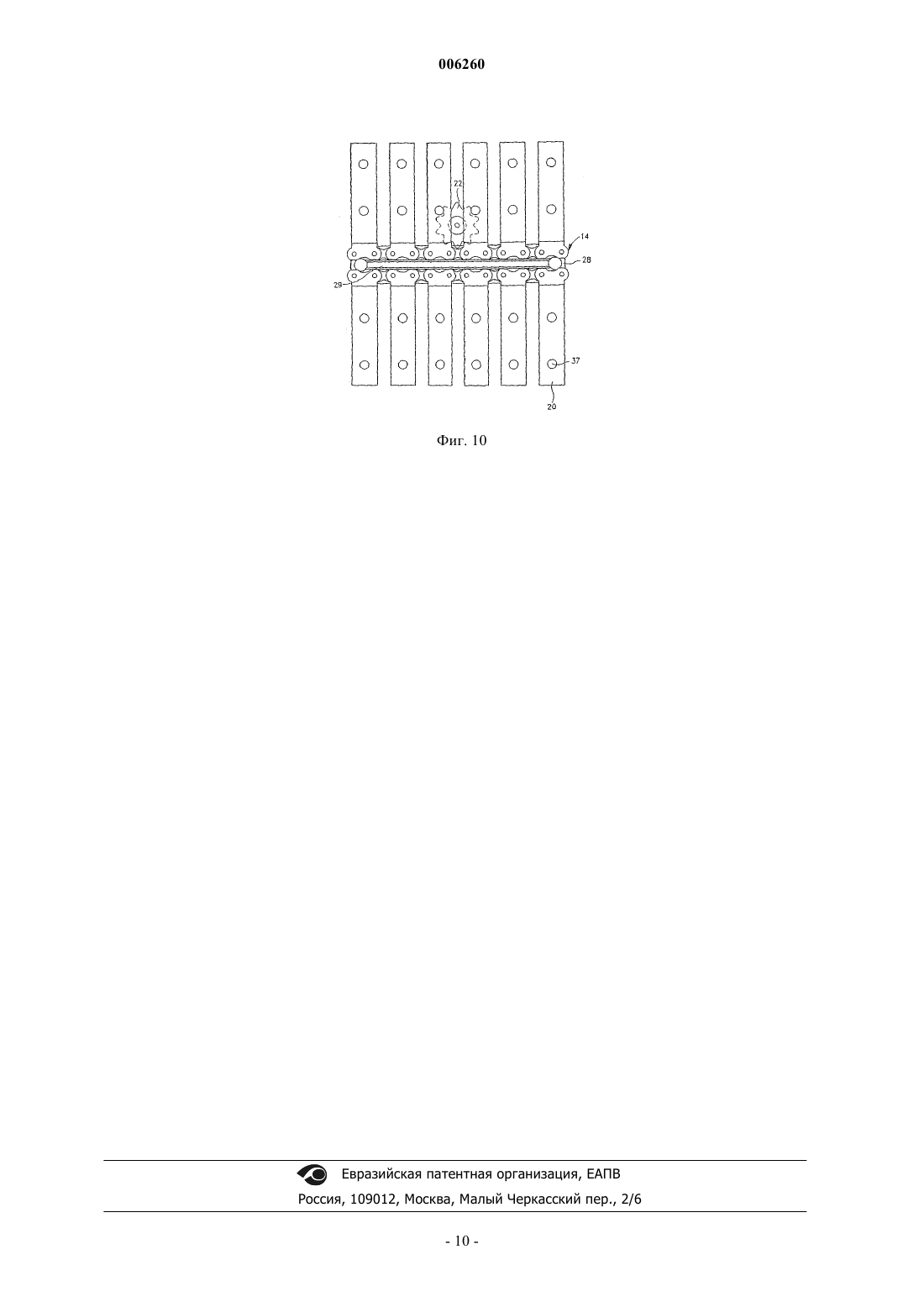

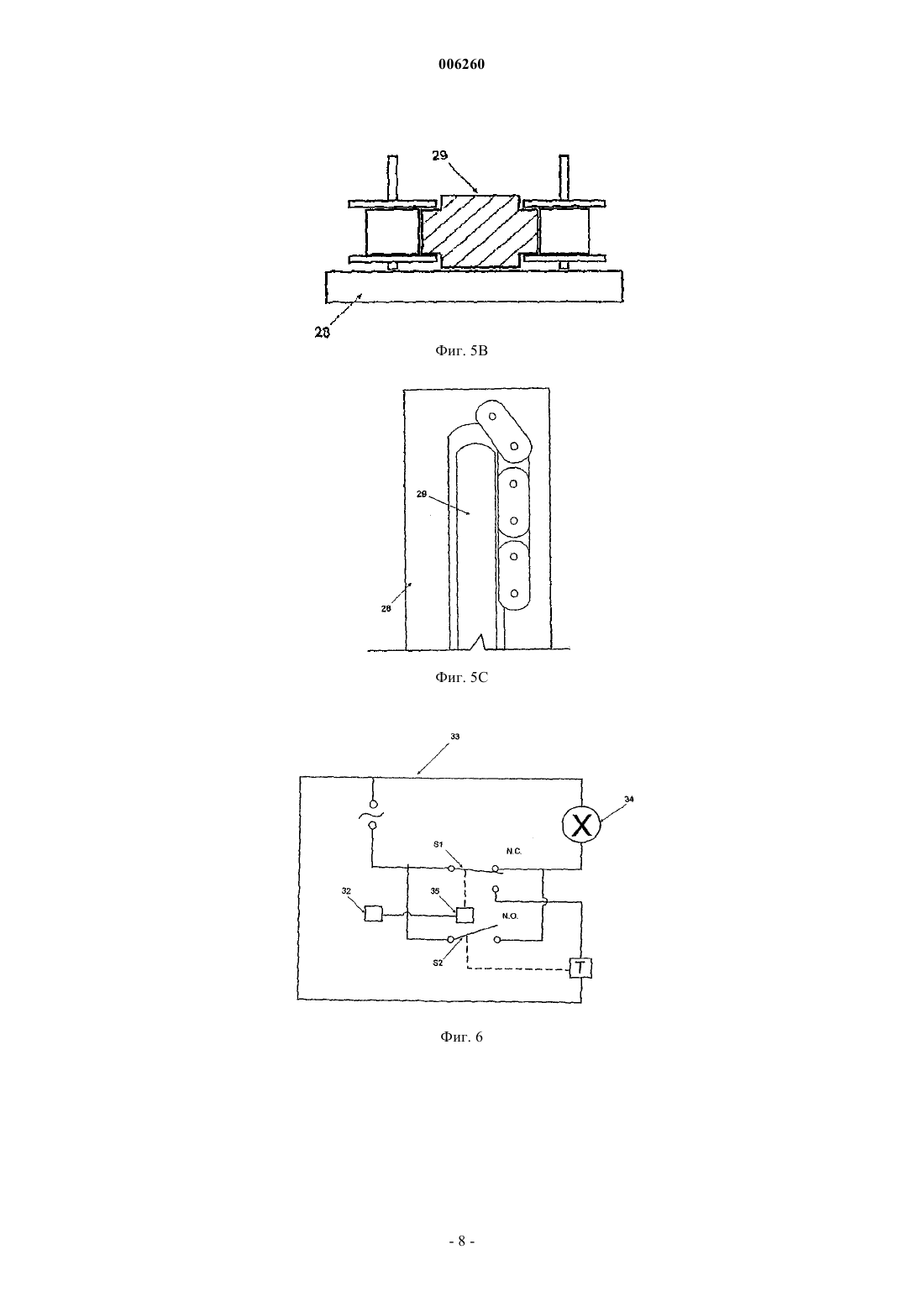

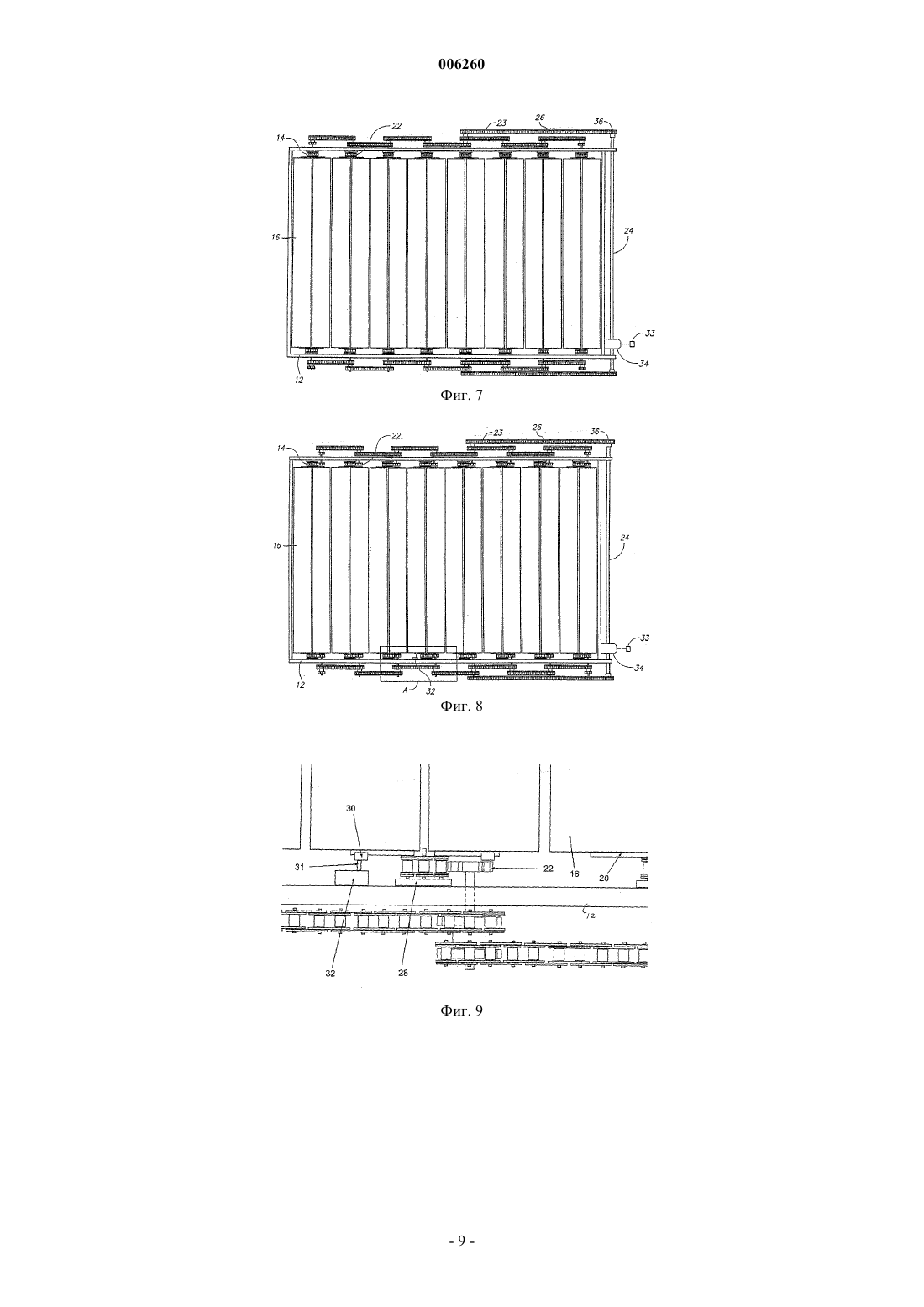

006260 Область техники Настоящее изобретение относится к автоматизированным рекламным вывескам, и, в частности, - к рекламной вывеске, имеющей множество изображений и выполненной в виде жалюзи, двигающихся вокруг отдельных гусениц в электромеханическом синхронизме. Уровень техники Известный уровень техники в области демонстрирования рекламных вывесок почти исключительно основан на использовании множества треугольных элементов, установленных в раме с возможностью поворота. Эти треугольные элементы обычно называют призмами. Согласно патенту США 4,189,859, Ahlgren (1980) каждая из призм содержит примыкающие друг к другу проходящие продольно боковые поверхности, в результате чего каждая группа соответствующих боковых поверхностей призм обеспечивает некоторое отображение при повороте в положение примыкания друг к другу. Таким образом число боковых поверхностей определяет повторяющуюся последовательность отображения. Каждая призма имеет пару осей вращения, расположенных на противоположных концах призмы. Приводной электродвигатель и трансмиссия поворачивают призмы синхронно, причем приводной электродвигатель соединен с одной из осей вращения. Примеры этих конструкций для устройств, применяющих треугольные элементы, раскрыты в патентах США 3,921,321 Weisskopf (1975); 4,528,763 Ahlegren (1985); 5,003,716 Dyar (1991); 5,255,465Perez (1993); 5,416,996 Clemens (1995) и 5,572,816 Anderson (1996). Из вышеизложенного очевидно следует, что в течение двадцати одного года, 1975-1996, существует почти полная зависимость от треугольных элементов как основы рекламных вывесок в виде конструкции жалюзи. В патенте США 3,826,027 Abbema (1974) указаны следующие недостатки применяемых призм. Отображение трех разных рекламных панелей из расчета на одну призму не решают надлежащим образом проблемы ограниченного пространства наружной рекламы. Для демонстрирования рекламного сообщения обычно требуется больше трех разных изображений на одну рекламную единицу и, следовательно, используются несколько призм, установленных рядом друг с другом. Необходимость использования многих единиц из расчета на одну рекламу делает это техническое решение с применением призм дорогостоящим, и поэтому их использование, как правило, ограничено самыми удобными наружными местоположениями, в которых они постоянно всем видны. Трехсторонние рекламные объявления также не нашли широкого применения и в области рекламных вывесок в помещениях, поскольку это дорогостоящее техническое решение. Простая арифметика показывает, что для отображения почти всех, кроме самых простых, рекламных объявлений нужно использовать большое число примыкающих друг к другу рекламных единиц. Это обстоятельство является причиной неэффективного использования ограниченного пространства наружного рекламного пространства или дорогостоящего рекламного пространства в помещениях. Патент 3,826,027 раскрывает отображающую вывеску, которая использует множество замкнутых петель, на которых установлено множество примыкающих друг к другу плоских элементов; при этом петли вращаются последовательно и точно отображают многочисленные рекламные изображения в течение кратких периодов времени. Устройство согласно указанному патенту довольно громоздкое, и очень вероятно, что добавленная стоимость многих дополнительных элементов устройства, таких как устройство перемещения замкнутых петель и дополнительный соединитель, сделает это техническое решение и дорогостоящим, и усложненным. Обзор недостатков известного уровня техники показывает необходимость обеспечения рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, которая обеспечит возможность отображения гораздо большего числа разных изображений из расчета на одну рекламную единицу,даст значительное уменьшение числа примыкающих друг к другу рекламных единиц, требуемых для демонстрирования несколько усложненного рекламного сообщения,даст значительную экономию расходов, требуемых для установки, монтажа и технического обслуживания большого числа примыкающих друг к другу рекламных единиц, как это требовалось в известном уровне техники,существенно сократит неэффективное использование ограниченного наружного рекламного пространства,сделает рентабельным использование рекламных вывесок с конструкцией жалюзи для рекламного пространства внутри помещений. Поэтому желательно обеспечить рекламную вывеску с простой конструкцией и простую в эксплуатации, выполненную с возможностью отображения большого числа изображений за минимальную себестоимость и с минимальным нужным для нее пространством. Сущность изобретения Соответственно, главная задача настоящего изобретения заключается в устранении указанных недостатков и в обеспечении рекламной вывески, имеющей множество изображений и выполненной в виде-1 006260 жалюзи, в которой жалюзи двигаются вокруг отдельных гусениц в электромеханическом синхронизме. В синхронизирующем механизме применяют датчики и механизм трансмиссии, который срабатывает на управляющие команды. Электромеханический синхронизм действует таким образом, что жалюзи принимают демонстрирующее положение, в котором они временно находятся в состоянии покоя, обеспечивая нужное отображение. В последовательном порядке другие жалюзи на гусенице перемещаются в демонстрирующее положение и, таким образом, отображение постоянно обновляется. Согласно предпочтительному осуществлению настоящего изобретения обеспечивается устройство рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, содержащее раму, имеющую множество отдельных гусениц; множество жалюзи, установленных с возможностью перемещения по соответствующей одной гусенице в раме; при этом каждая жалюзи имеет пару продольных боковых поверхностей, при этом каждая из них имеет отображающую часть; и средство трансмиссии для перемещения жалюзи по каждой из соответствующих гусениц синхронно; при этом каждая из жалюзи установлена перпендикулярно по отношению к своей соответствующей гусенице, в результате чего при перемещении средством трансмиссии в отображающее положение боковые поверхности жалюзи определяют повторяющуюся последовательность отображающих частей, представляющих множество рекламных изображений. Согласно обычной конструкции каждая гусеница имеет двадцать жалюзи, причем стороны жалюзи ориентированы, по существу, перпендикулярно гусенице, по которой они проходят. В этом заключается отличие от решения известного уровня техники согласно указанному патенту 3,826,027 (см. Известный уровень техники), в соответствии с которым стороны плоских элементов ориентированы параллельно гусенице, по которой они проходят. По простой аналогии можно сравнить комплект домино, в котором элементы домино стоят бок о бок, и элементы домино, которые обращены в спину друг к другу. Следовательно, гораздо большее число элементов домино можно установить в одном и том же данном пространстве, если использовать ориентацию в спину друг к другу. То есть, за счет предлагаемой данным изобретением ориентации жалюзи можно увеличить число отображаемых отображений от девяти согласно патенту 3,826,027 до двадцати согласно настоящему изобретению. Каждая гусеница обеспечивает возможность движения жалюзи с некоторой скоростью, обеспечивающей возможность смены или замены отдельных жалюзи с частотой 2 жалюзи/с, в результате чего отображаются двадцать разных изображений с несколько меньшей частотой, чем скорость продвижения кинопленки, но все же на достаточно высокой скорости, чтобы глаз смог интегрировать движение и воспринимать его как плавное движение в целях демонстрирования движения объекта отображаемого в данном рекламном объявлении. Еще один важный признак данной конструкции заключается в том, что обеспечивается возможность регулирования секции жалюзи на разных гусеницах со скоростью, которая отличается от скорости других жалюзи других гусениц, в результате чего в данной секции рекламы можно замедлить частоту смены жалюзи. За счет этого часть имеющего много изображений рекламного отображения имеет т.н. динамическое движение, и часть рекламного отображения демонстрирует статическое отображение различных отображений. Прочие признаки и преимущества изобретения будут очевидны из приводимых ниже чертежей и описания. Перечень фигур чертежей Для пояснения настоящего изобретения относительно описываемых его осуществлений ссылка делается на прилагаемые чертежи, на которых аналогичные номера везде обозначают соответствующие элементы или секции и на которых фиг. 1 показывает общий вид в перспективе предпочтительного осуществления устройства рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, согласно принципам настоящего изобретения; фиг. 2 - сечение устройства, показываемого на фиг. 1, с изображением жалюзи, установленных в раме; фиг. 3 - вид спереди устройства по фиг. 1 с изображением устройства трансмиссии для поворота жалюзи; фиг. 4 - вид сверху предпочтительного осуществления устройства по фиг. 1 с изображением множества жалюзи, установленных на множестве гусениц; при этом трансмиссия осуществляется через ведущее зубчатое колесо, установленное с возможностью внутреннего зацепления петли цепи гусеницей в ее искривленной концевой части; фиг. 5 а-с - соответственно подробные виды сверху в увеличенном масштабе альтернативного осуществления устройства по фиг. 1 с изображением множества жалюзи, установленных во множестве гусениц; при этом трансмиссия осуществляется через ведущее зубчатое колесо, установленное с возможностью внешнего зацепления петли цепи гусеницы; фиг. 6 - принципиальная схема электронных компонентов контроллера трансмиссии;-2 006260 фиг. 7 - вид спереди устройства по фиг. 5 с подробным изображением средства трансмиссии; фиг. 8 - вид спереди устройства по фиг. 5 с подробным изображением средства трансмиссии; фиг. 9 - вид в увеличенном масштабе средства трансмиссии по фиг. 1 с подробным изображением управляющего датчика и фиг. 10 - вид сверху альтернативного осуществления устройства по фиг. 1, где показано, что жалюзи установлены через звено, тем самым обеспечивая возможность представления большего числа изображений из расчета на одну гусеницу данных габаритов. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показан общий вид в перспективе устройства 10 рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, содержащей раму 12 (см. фиг. 7), имеющую множество отдельных гусениц 14, при этом каждая гусеница 14 содержит петлю цепи, на которой установлено множество жалюзи 16. Поверхности жалюзи 16 ориентированы, по существу, перпендикулярно гусенице 14, по которой они проходят. Каждая из жалюзи 16 имеет пару продольных боковых поверхностей 18 а, 18b, при этом каждая из жалюзи имеет отображающую часть. Рекламное отображение можно наклеить в виде полной рекламной панели на эти боковые поверхности 18 а-b на всех гусеницах одновременно, и при этом прорези между частями отображения можно выполнить, прорезав рекламную панель между жалюзи 16. Каждая из жалюзи 16 прикреплена к соответствующему опорному основанию 29 (см. фиг. 3), которое в свою очередь установлено на соответствующей гусенице 14. Трансмиссия осуществляется посредством ведущего зубчатого колеса 22, установленного с возможностью внутреннего зацепления петли цепи гусеницы 14 на ее искривленной концевой части. Зубчатое колесо 22 поворачивается с помощью средства трансмиссии (см. фиг. 3, 7), и в свою очередь передает движение через гусеницу 14 на опорные основания 20 и на прикрепленные к ним жалюзи 16, в результате чего они перемещаются при круговом перемещении гусеницы 14. Фиг. 2 показывает сечение устройства 10 по фиг. 1: жалюзи 16 установлены в раме 12 (см. фиг. 7). В этом альтернативном осуществлении зубчатое колесо 22 не показано, но установлено на том же вале, что и зубчатое колесо 25 трансмиссии; и зубчатое колесо 22 выполнено с возможностью зацепления петли цепи гусеницы 14 (см. фиг. 5), чтобы передавать движение на гусеницу 14 и на соответствующие жалюзи 16. Фиг. 3 представляет вид спереди устройства по фиг. 1: показано средство 23 трансмиссии для поворота жалюзи 16. Каждая из жалюзи 16 прикреплена к соответствующему опорному основанию 20, которое в свою очередь соединено с ее соответствующей гусеницей 14. Петли цепи гусеницы 14 расположены над и под жалюзи 16. Соединение концов жалюзи с опорными основаниями 20, установленными на гусеницах 14, одно сверху жалюзи 16 и другое снизу жалюзи, обеспечивает максимальную синхронизацию движения жалюзи 16. Зубчатое колесо 22, установленное с возможностью внутреннего зацепления петли цепи гусеницы 14 на ее искривленной концевой части, поворачивается средством 23 трансмиссии с помощью цепей 26 трансмиссии и, в свою очередь, продвигает жалюзи 16 по соответствующей гусенице 14. Датчик 32 контакта, содержащий микропереключатель с исполнительным механизмом 31, проходит вверх от рамы 12, установленной под гусеницей 14, чтобы контактировать с нижним краем каждой из двигающихся жалюзи 16. Согласно фиг. 6 датчик 32 контакта определяет точку, в которой жалюзи 16 останавливаются в отображающее положение. Фиг. 4 показывает вид сверху альтернативного осуществления устройства по фиг. 1: множество жалюзи 16 установлено во множестве гусениц 14; трансмиссия осуществляется с помощью приводящего зубчатого колеса 22, установленного с возможностью внутреннего зацепления петли цепи гусеницы 14 на ее искривленной концевой части. Согласно данному осуществлению жалюзи установлены на каждом третьем звене петли цепи гусеницы 14. Звенья петли цепи гусеницы 14 проходят по опорной колодке 28 гусеницы, которая обычно выполнена из жесткой гладкой пластмассы, для обеспечения опоры скольжения. Фиг. 5 а показывает вид сверху предпочтительного осуществления устройства 10 по фиг. 1: множество жалюзи 16 установлены во множестве гусениц, причем трансмиссия осуществляется с помощью ведущего зубчатого колеса 22, установленного с возможностью внутреннего зацепления звена цепи гусеницы 14. Стрелки ("F") показывают направление движения жалюзи 16. Фиг. 5b-с показывают увеличенные подробные изображения устройства гусеницы согласно фиг. 5 а,причем гусеница 14 имеет направляющую 29, по которой идут звенья цепи гусеницы, сверху колодки 28. На фиг. 6 показана принципиальная схема электронных компонентов контроллера 33 трансмиссии. Синхронизация двигающихся жалюзи 16 и жалюзи 16, демонстрируемых в отображающем положении,обеспечивается с помощью счетчика 35. Счетчик 35 приводится в действие датчиком 32 контакта и считает жалюзи 16, когда они проходят мимо и касаются исполнительного механизма 31 (см. фиг. 3) датчика 32. Когда счетчик 35 достигнет заданного числа жалюзи 16, в механизм трансмиссии дается команда с помощью размыкающего перемещения двухпозиционного переключателя S1 из обычно замкнутого положения, чтобы остановить электродвигатель 34 и ввести в первоначальное состояние и привести в действие реле времени Т. Уставка реле времени Т определяет длительность пребывания жалюзи 16 в положении отображения до смены отображения. Поэтому демонстрируемая пара жалюзи 16 и боковые по-3 006260 верхности 18 а-b остаются временно неподвижными в отображаемом положении, в целях рекламирования. В конце заданного периода отображения реле времени Т включает электродвигатель 34 путем замыкания переключателя S2, запитывая электродвигатель 34, и когда следующая часть жалюзи 16 пройдет мимо микропереключателя датчика 32, питание реле времени Т отключается возвращением счетчика 35 в исходное положение, и счетчик снова замыкает переключатель S1 в нормальном положении и снова размыкает переключатель S2. Либо вместо счетчика 35 можно использовать штырь 30 с регулируемым скольжением (см. фиг. 8-9). Штырь 30 установлен с возможностью регулируемого скольжения на нижнем крае жалюзи. Штырь 30 с регулируемым скольжением можно установить на выбранных жалюзи 16, чтобы тот контактировал с датчиком 32. При такой установке штыря 30 с датчиком 32 контактируют только выбранные жалюзи 16, и это техническое решение позволяет легкую смену последовательности установщиком рекламных панелей. Таким образом, последовательность задается простым ручным регулированием штыря 30. Фиг. 7 показывает вид спереди устройства по фиг. 4, включая подробное изображение средства 23 трансмиссии, содержащего электродвигатель 34, ведущие зубчатые колеса 36 и цепи 26 трансмиссии. Контроллер 33 включает и останавливает электродвигатель 34 согласно принципиальной схеме электронных компонентов фиг. 6. Ведущие зубчатые колеса 36 установлены на ведущем вале 24. При включении электромотора 34 он передает движение на ведущие зубчатые колеса 36, которые, в свою очередь,передают движение синхронизированно на зубчатые колеса 22 каждой гусеницы 14 с помощью цепей 26 трансмиссии. Фиг. 8 показывает вид спереди устройства по фиг. 5 а; и фиг. 9 показывает увеличенное изображение фиг. 8, включая подробное изображение средства трансмиссии и датчика 32 контакта (вставка А). На фиг. 10 показан вид сверху альтернативного осуществления устройства по фиг. 1, где одна из жалюзи 16 и соответствующее опорное основание 20 установлены на каждом втором звене, тем самым обеспечивая возможность представления большего количества изображений из расчета на одну гусеницу данных размеров. Монтажные отверстия 37, выполняемые как вариант, показаны в основании 20. С помощью надлежащей механической конструкции для данной рекламной вывески можно определить габариты рамы 12 и число гусениц 14, и число жалюзи из расчета на одну гусеницу 14, поэтому в соответствии с необходимостью можно создать более крупные и более мелкие вывески. В работе устройство рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, создает для зрителя эффект непрерывного движения отображаемого объекта. Повторяющая последовательность может представлять анимацию набора неподвижных изображений. Например, отображение может быть выполнено с возможностью показа автомобиля, двигающегося по дороге, в виде последовательности перемежающихся жалюзи, которые, при перемещении в виде плавного движения, дают эффект непрерывного движения на рекламном отображении. Скорость электродвигателя можно изменять, и поэтому скорость замены жалюзи и смены изображений можно тоже регулировать. Например, для определенной части рекламной вывески, относящейся к определенным гусеницам 14, можно назначить более медленную скорость вращения и более медленный оборот разных изображений, в то время как другие жалюзи в другой части могут иметь более высокую скорость оборота. Работа по такому методу дает эффект разных действий, происходящих на одной и той же рекламной вывеске, с разными скоростями. Это техническое решение позволяет демонстрировать данное сообщение интегрировано. Повторяющаяся последовательность может представлять интерактивное изображение, использующее набор неподвижных изображений. Этот метод работы привлечет внимание зрителя, которому при этом будет дано рекламное сообщение определенным образом. За счет этого будет обеспечено имеющее множество изображений рекламное отображение, в котором часть рекламного отображения будет демонстрировать динамическое движение,и часть отображения будет демонстрировать статическое размещение различных изображений. Тем самым будет обеспечено отображение, имеющее совокупность динамической и статической информации,благодаря чему у зрителя создастся впечатление движущихся изображений и статических изображений. Поэтому повторяющаяся последовательность представит развивающееся сообщение, использующее соответствующий набор неподвижных изображений. Это техническое решение можно применить для многих эффектов в рекламе и размещении сообщений для более эффективного демонстрирования сообщений. Например, в развивающемся сообщении можно отобразить небольшое изображение, налагаемое на более крупное изображение и по мере продолжения действия отображения более мелкое изображение будет увеличиваться в своих размерах в последующих изображениях, пока полностью не заполнит отображаемую площадь. Настоящее изобретение изложено на примере некоторых конкретных осуществлений и подразумевается, что описание не является ограничивающим, поскольку специалистам данной области техники будут очевидны последующие модификации; и подразумевается, что приводимое выше описание включает в себя эти модификации в рамках прилагаемой формулы изобретения.-4 006260 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство рекламной вывески, имеющей множество изображений и выполненной в виде жалюзи, содержащее раму, имеющую множество отдельных гусениц; множество жалюзи, установленных с возможностью перемещения по соответствующей одной гусенице из числа указанных гусениц в раме, при этом каждые из указанных жалюзи имеют пару продольных боковых поверхностей, каждая из которых имеет отображающую часть; и средство трансмиссии для перемещения жалюзи по каждой из соответствующих гусениц синхронно; при этом каждые из жалюзи установлены перпендикулярно по отношению к своей соответствующей гусенице, в результате чего при перемещении средством трансмиссии в их отображающее положение боковые поверхности жалюзи определяют повторяющуюся последовательность отображающих частей, представляющих множество рекламных изображений. 2. Устройство по п.1, в котором повторяющаяся последовательность определяется тем числом жалюзи, которые перемещаются на одной из соответствующих гусениц до достижения ими отображающего положения. 3. Устройство по п.2, также содержащее электромеханическое средство для определения указанного числа жалюзи, которые перемещаются на соответствующей гусенице до достижения ими отображающего положения. 4. Устройство по п.3, в котором электромеханическое средство содержит штырь, установленный с возможностью регулируемого скольжения на нижнем крае жалюзи и который контактирует с микропереключателем во время движения жалюзи. 5. Устройство по п.1, в котором повторяющаяся последовательность обеспечивается в соответствии со скоростью движения жалюзи за единицу времени. 6. Устройство по п.5, в котором скорость движения жалюзи приблизительно составляет от трех до четырех жалюзи в секунду. 7. Устройство по п.1, в котором множество изображений соотносится с размером рамы. 8. Устройство по п.1, в котором средство трансмиссии содержит цепь, образующую петлю, которая зацепляет приводящее зубчатое колесо, установленное с возможностью внутреннего зацепления цепной петли гусеницы на ее искривленной концевой части. 9. Устройство по п.1, в котором средство трансмиссии содержит цепь, образующую петлю, которая зацепляет приводящее зубчатое колесо, установленное с возможностью внешнего зацепления петли цепи гусеницы по ее длине. 10. Устройство по п.1, в котором повторяющаяся последовательность представляет анимацию набора неподвижных изображений. 11. Устройство по п.1, в котором повторяющаяся последовательность представляет развивающееся сообщение, использующее соответствующий набор неподвижных изображений. 12. Устройство по п.1, в котором повторяющаяся последовательность представляет интерактивное изображение, использующее набор неподвижных изображений. 13. Способ демонстрирования имеющей множество изображений и выполненной в виде жалюзи рекламы, согласно которому обеспечивают раму, имеющую множество отдельных гусениц; обеспечивают множество жалюзи, установленных с возможностью их перемещения по соответствующей одной из гусениц в раме, при этом каждые из жалюзи установлены с возможностью их ориентирования перпендикулярно их соответствующей гусенице и имеют пару продольно проходящих боковых поверхностей, каждая из которых обеспечивает отображающую часть; перемещают жалюзи вдоль каждой из соответствующих гусениц синхронно; в результате чего при их перемещении в отображающее положение боковые поверхности жалюзи определяют повторяющуюся последовательность отображающих частей, представляющих множество рекламных изображений. 14. Способ по п.13, в котором повторяющаяся последовательность определяется тем числом жалюзи, которые перемещаются по одной из соответствующих гусениц до достижения ими отображающего положения. 15. Способ по п.14, в котором число жалюзи, которые перемещаются на соответствующей гусенице до достижения положения отображения, является заданным числом. 16. Способ по п.13, в котором повторяющуюся последовательность обеспечивают в соответствии со скоростью движения жалюзи за единицу времени. 17. Способ по п.16, в котором скорость перемещения жалюзи приблизительно равна от 2 до 4 жалюзи в секунду. 18. Способ по п.13, в котором множество изображений соотносится с размером рамы.-5 006260 19. Способ по п.13, в котором перемещение указанных жалюзи осуществляется средством трансмиссии, содержащим цепь, образующую петлю, которая зацепляет ведущее зубчатое колесо, установленное с возможностью внутреннего зацепления указанной петли цепи гусеницы на ее искривленной концевой части. 20. Способ по п.13, в котором перемещение жалюзи осуществляется с помощью средства трансмиссии, содержащего цепь, образующую петлю, которая зацепляет ведущее зубчатое колесо, установленное с возможностью внешнего зацепления петли цепи гусеницы по ее длине. 21. Способ по п.13, в котором повторяющаяся последовательность представляет анимацию набора неподвижных изображений. 22. Способ по п.13, в котором повторяющаяся последовательность представляет развивающееся сообщение, использующее соответствующий набор неподвижных изображений. 23. Способ по п.13, в котором повторяющаяся последовательность представляет интерактивное изображение, использующее набор неподвижных изображений.
