Измерительный модуль и устройство для измерения и оценки гибкости позвоночника с таким измерительным модулем (варианты)

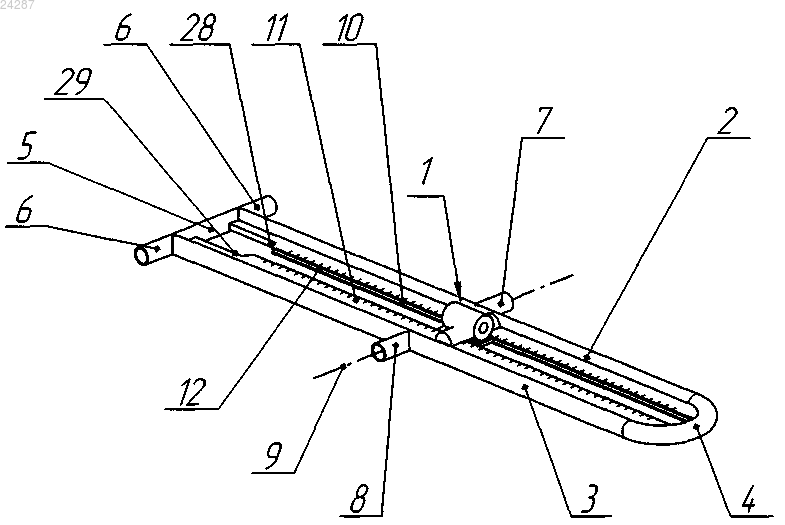

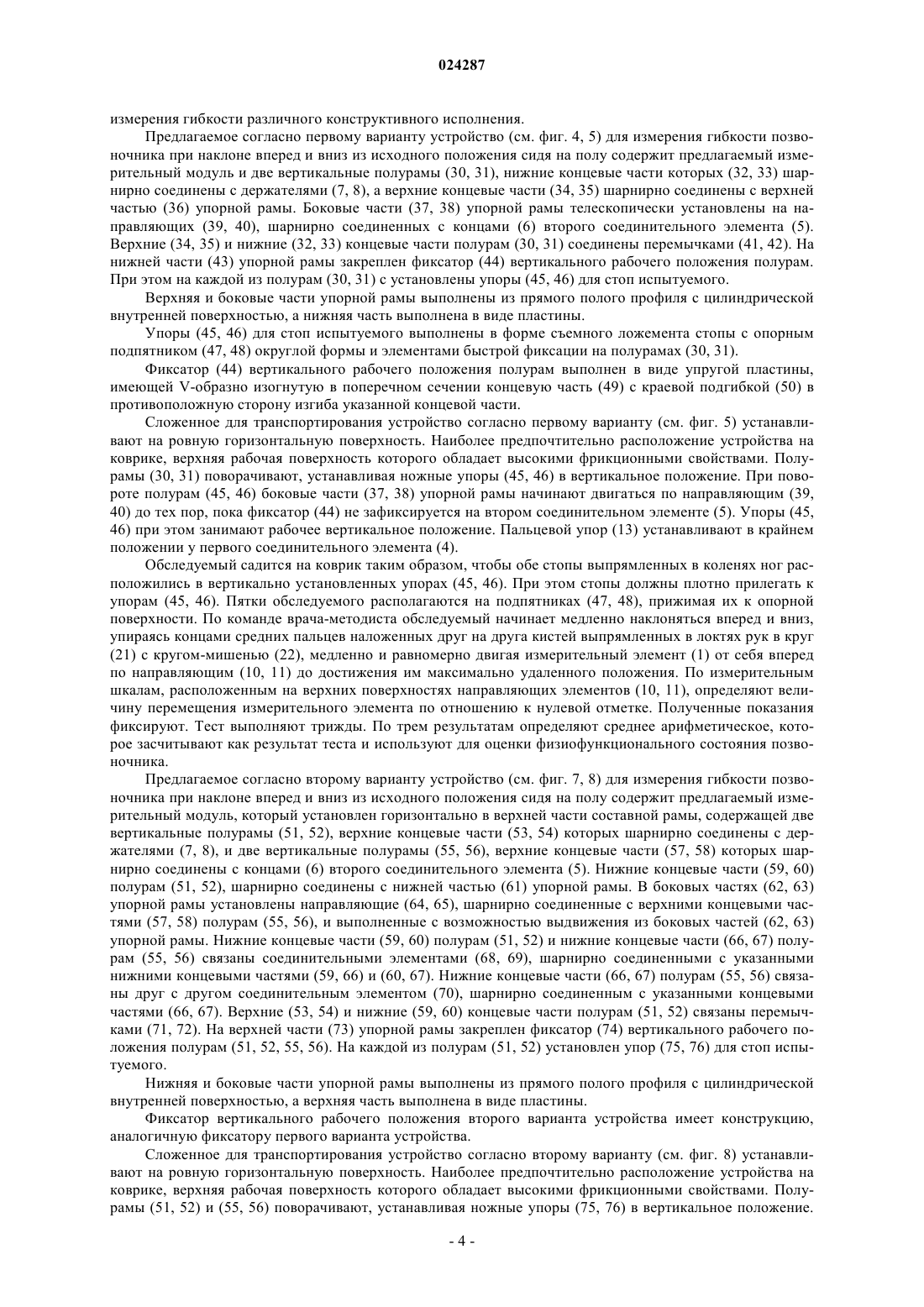

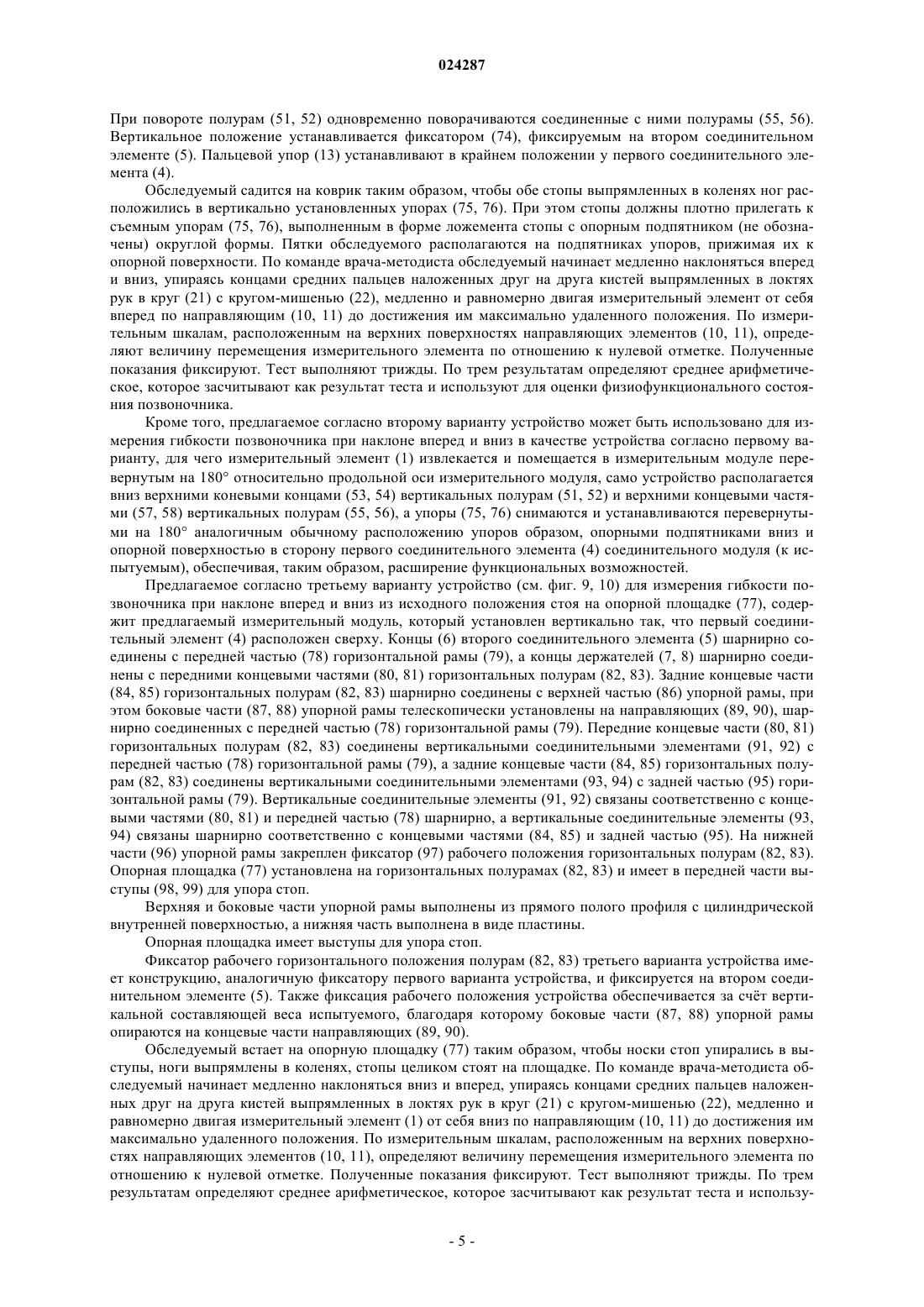

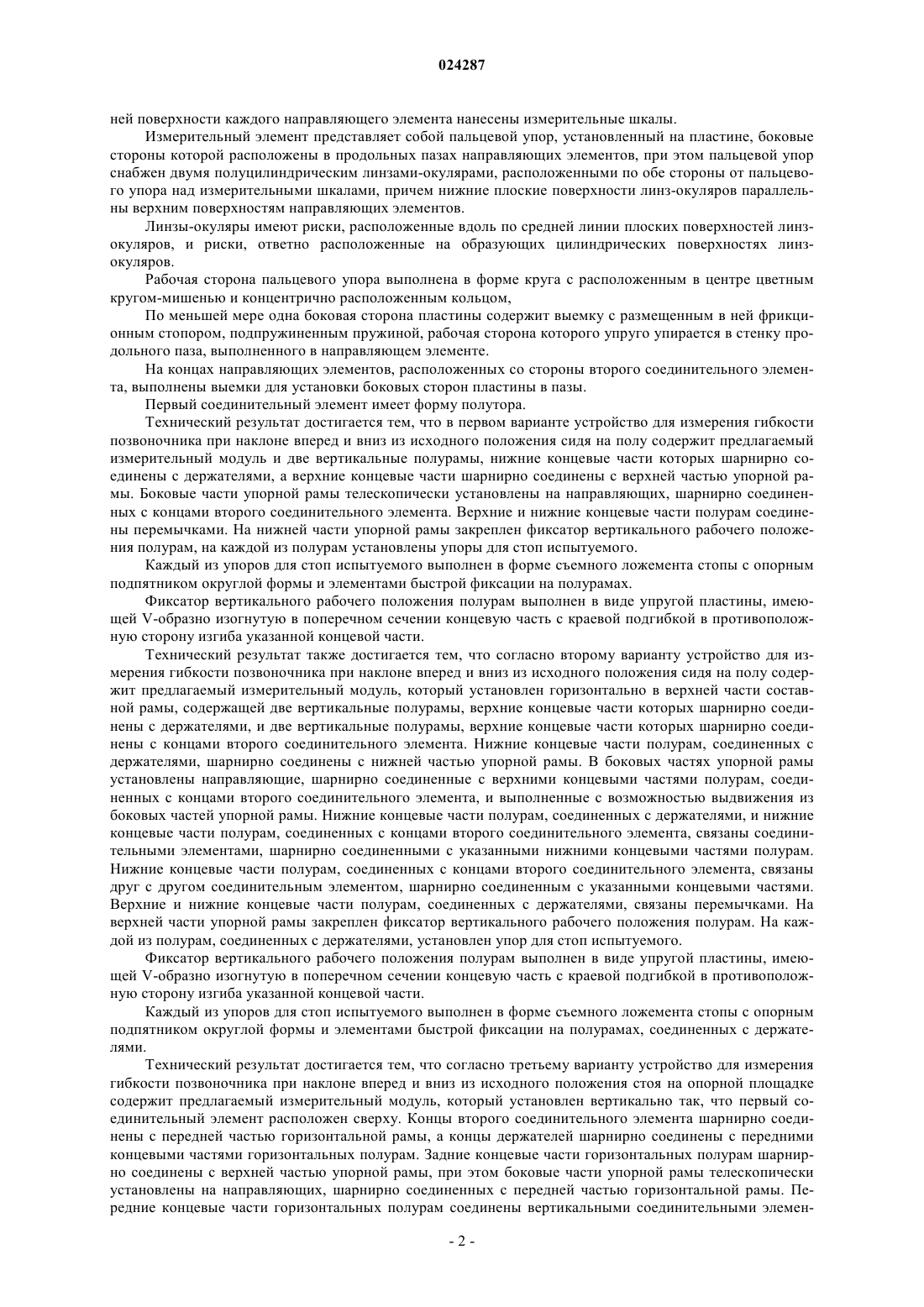

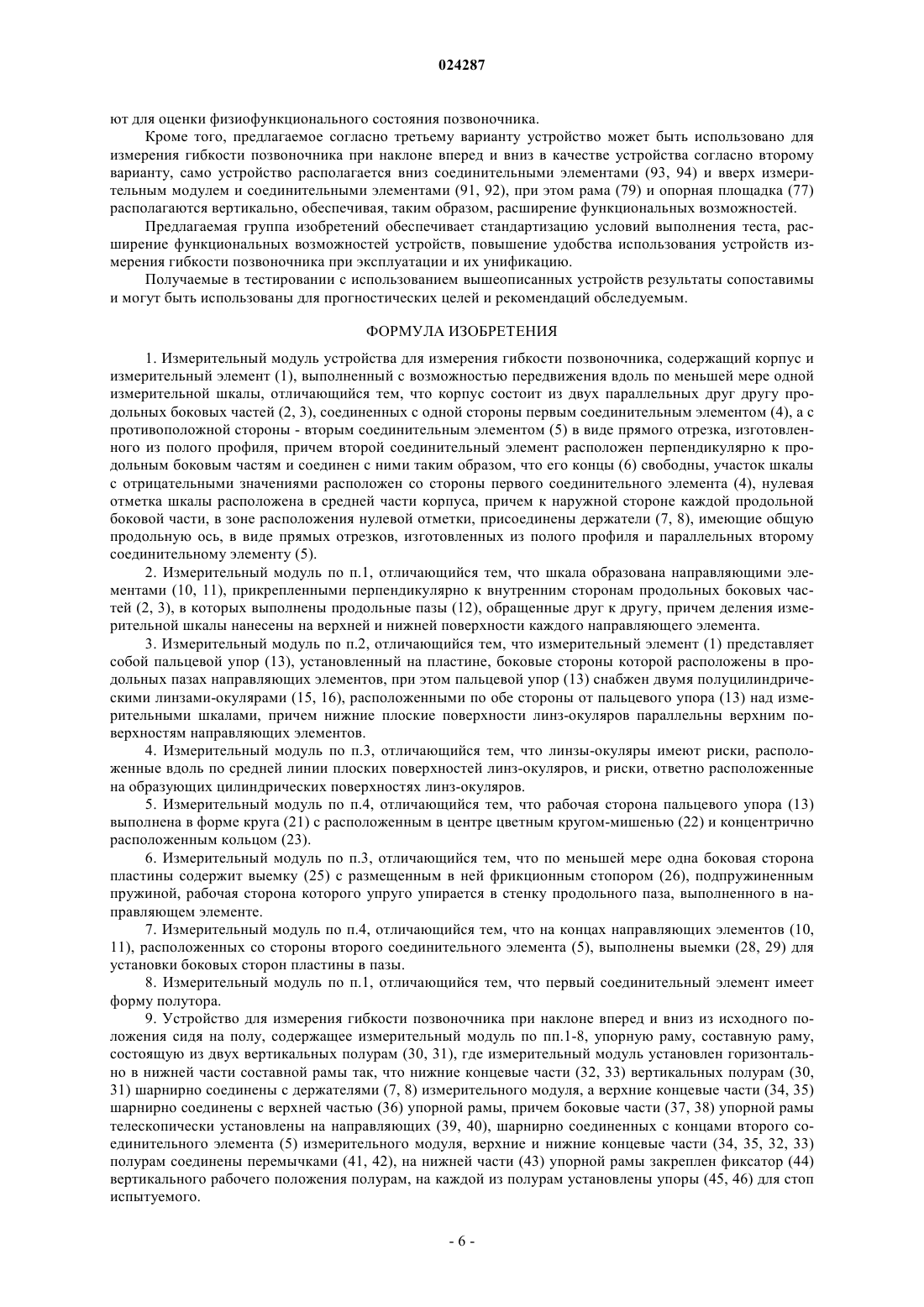

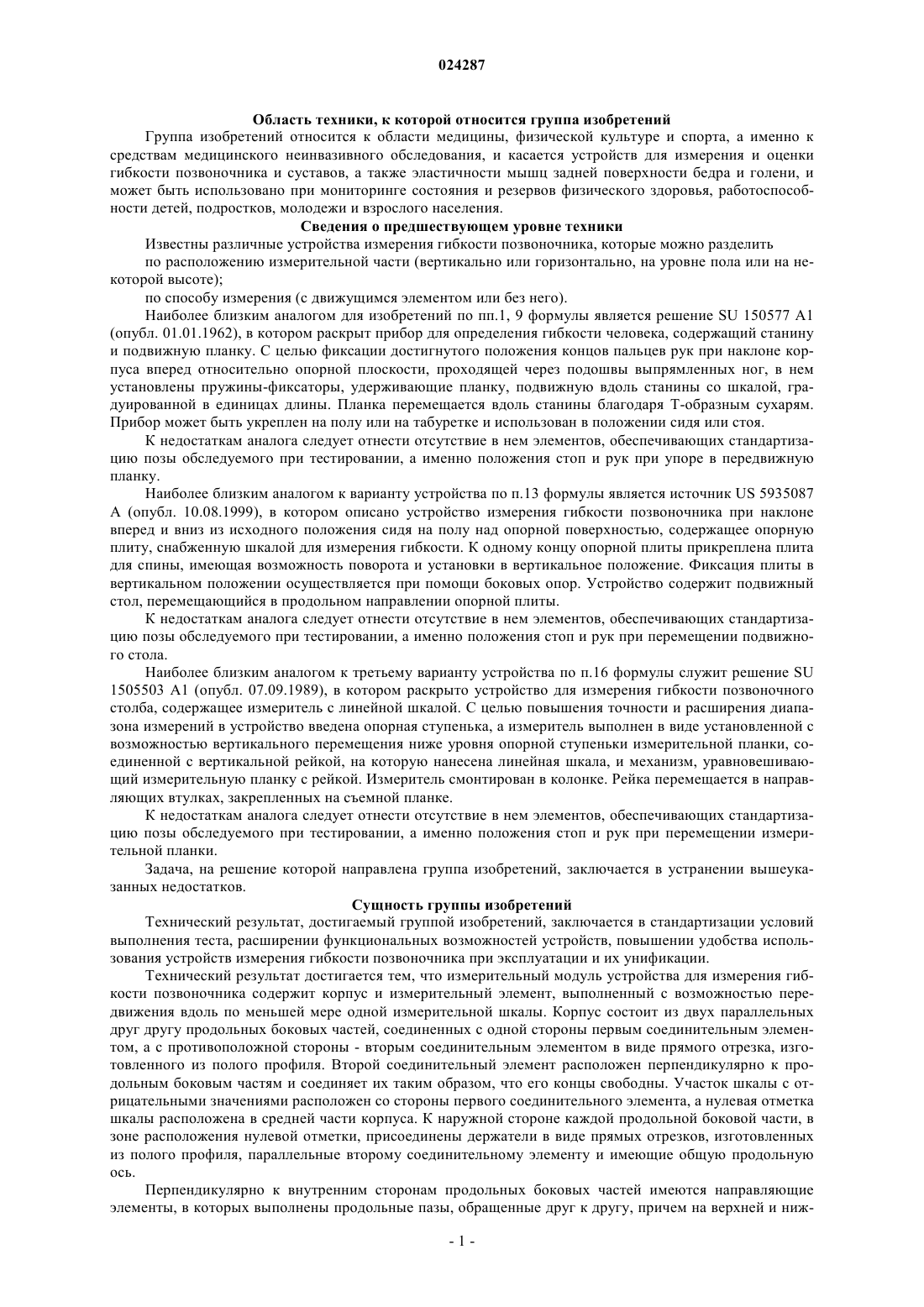

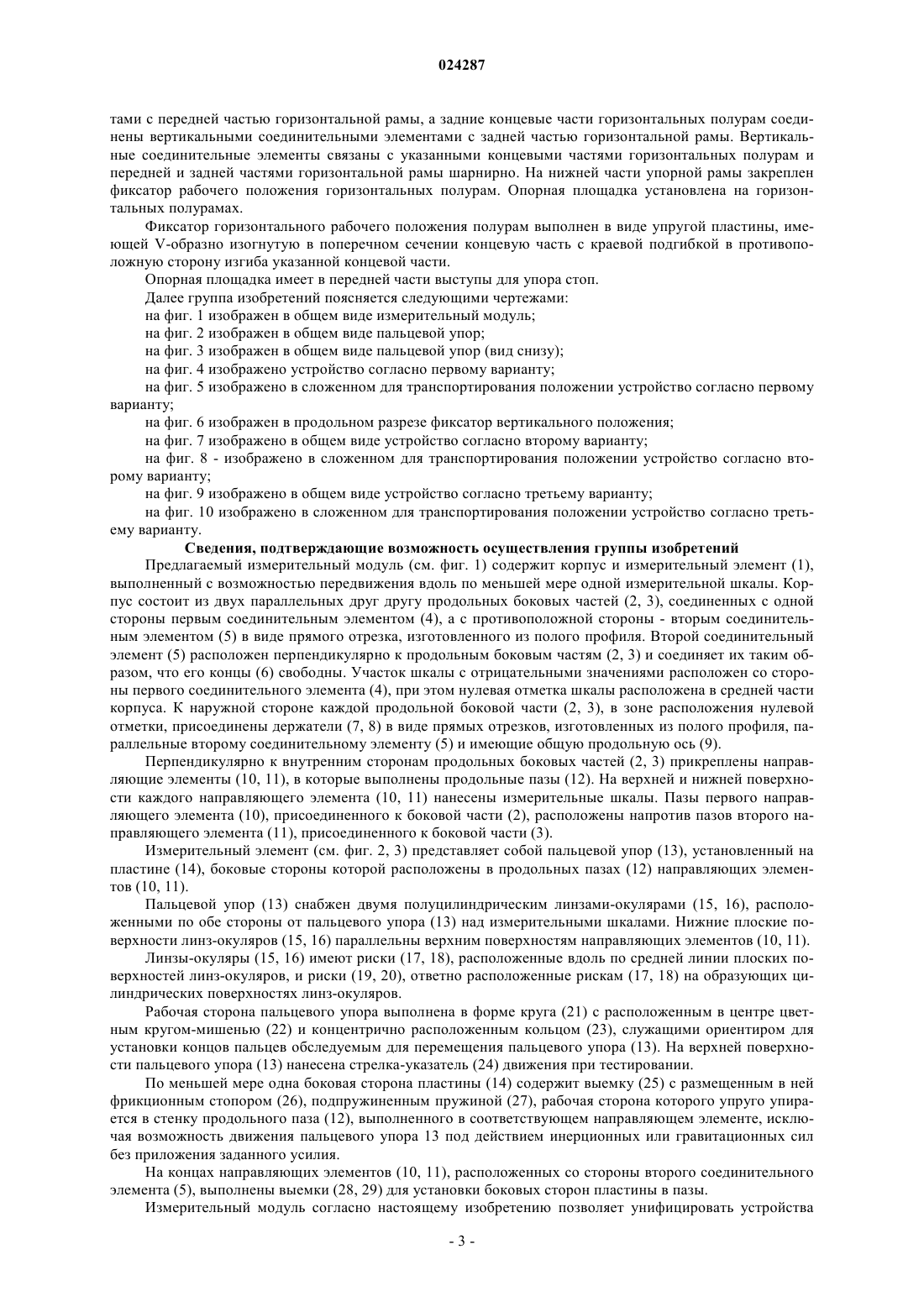

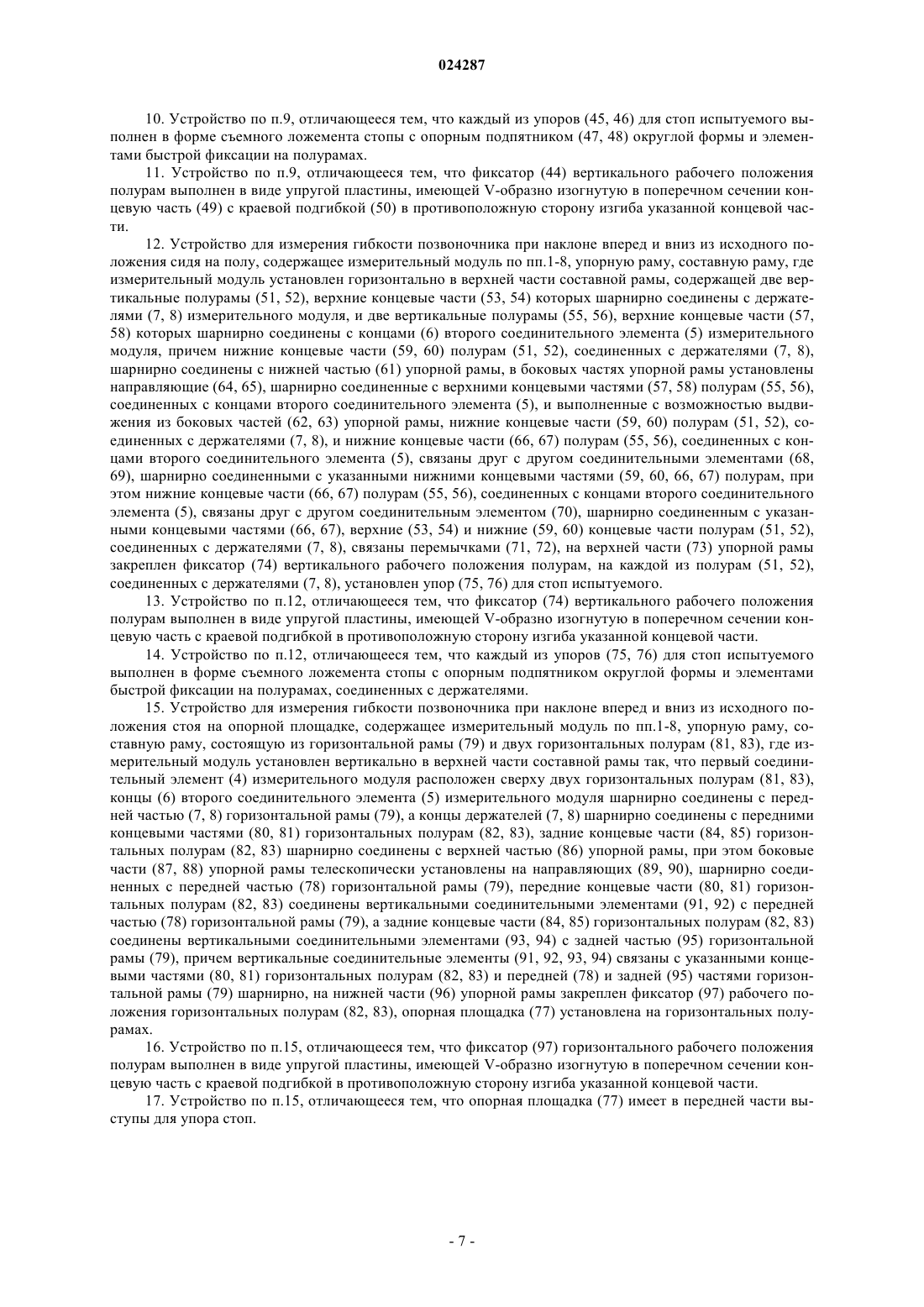

ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ И УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ И ОЦЕНКИ ГИБКОСТИ ПОЗВОНОЧНИКА С ТАКИМ ИЗМЕРИТЕЛЬНЫМ МОДУЛЕМ В изобретении измерительный модуль устройства для измерения гибкости позвоночника содержит корпус и измерительный элемент, выполненный с возможностью передвижения вдоль по меньшей мере одной измерительной шкалы. Корпус состоит из двух параллельных друг другу продольных боковых частей, соединенных с одной стороны первым соединительным элементом,а с противоположной стороны - вторым соединительным элементом в виде прямого отрезка,изготовленного из полого профиля. Второй соединительный элемент расположен перпендикулярно к продольным боковым частям и соединяет их таким образом, что его концы свободны. Участок шкалы с отрицательными значениями расположен со стороны первого соединительного элемента, причем нулевая отметка шкалы расположена в средней части корпуса. К наружной стороне каждой продольной боковой части, в зоне расположения нулевой отметки, присоединены держатели в виде прямых отрезков, изготовленных из полого профиля, параллельные второму соединительному элементу и имеющие общую продольную ось. Изобретение также относится к вариантам устройств для измерения гибкости позвоночника, снабженным указанным измерительным модулем. Группа изобретений обеспечивает стандартизацию условий выполнения теста, расширение функциональных возможностей устройств, повышение удобства использования устройств измерения гибкости позвоночника при эксплуатации и их унификацию. Орлов Владимир Александрович,Шпилевой Юрий Михайлович,Фетисов Олег Борисович, Баранов Ярослав Игоревич, Баранов Георгий Анатольевич, Ильин Алексей Валерьевич (RU) Ерышев В.А. (RU) Область техники, к которой относится группа изобретений Группа изобретений относится к области медицины, физической культуре и спорта, а именно к средствам медицинского неинвазивного обследования, и касается устройств для измерения и оценки гибкости позвоночника и суставов, а также эластичности мышц задней поверхности бедра и голени, и может быть использовано при мониторинге состояния и резервов физического здоровья, работоспособности детей, подростков, молодежи и взрослого населения. Сведения о предшествующем уровне техники Известны различные устройства измерения гибкости позвоночника, которые можно разделить по расположению измерительной части (вертикально или горизонтально, на уровне пола или на некоторой высоте); по способу измерения (с движущимся элементом или без него). Наиболее близким аналогом для изобретений по пп.1, 9 формулы является решение SU 150577 А 1(опубл. 01.01.1962), в котором раскрыт прибор для определения гибкости человека, содержащий станину и подвижную планку. С целью фиксации достигнутого положения концов пальцев рук при наклоне корпуса вперед относительно опорной плоскости, проходящей через подошвы выпрямленных ног, в нем установлены пружины-фиксаторы, удерживающие планку, подвижную вдоль станины со шкалой, градуированной в единицах длины. Планка перемещается вдоль станины благодаря Т-образным сухарям. Прибор может быть укреплен на полу или на табуретке и использован в положении сидя или стоя. К недостаткам аналога следует отнести отсутствие в нем элементов, обеспечивающих стандартизацию позы обследуемого при тестировании, а именно положения стоп и рук при упоре в передвижную планку. Наиболее близким аналогом к варианту устройства по п.13 формулы является источник US 5935087 А (опубл. 10.08.1999), в котором описано устройство измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу над опорной поверхностью, содержащее опорную плиту, снабженную шкалой для измерения гибкости. К одному концу опорной плиты прикреплена плита для спины, имеющая возможность поворота и установки в вертикальное положение. Фиксация плиты в вертикальном положении осуществляется при помощи боковых опор. Устройство содержит подвижный стол, перемещающийся в продольном направлении опорной плиты. К недостаткам аналога следует отнести отсутствие в нем элементов, обеспечивающих стандартизацию позы обследуемого при тестировании, а именно положения стоп и рук при перемещении подвижного стола. Наиболее близким аналогом к третьему варианту устройства по п.16 формулы служит решение SU 1505503 А 1 (опубл. 07.09.1989), в котором раскрыто устройство для измерения гибкости позвоночного столба, содержащее измеритель с линейной шкалой. С целью повышения точности и расширения диапазона измерений в устройство введена опорная ступенька, а измеритель выполнен в виде установленной с возможностью вертикального перемещения ниже уровня опорной ступеньки измерительной планки, соединенной с вертикальной рейкой, на которую нанесена линейная шкала, и механизм, уравновешивающий измерительную планку с рейкой. Измеритель смонтирован в колонке. Рейка перемещается в направляющих втулках, закрепленных на съемной планке. К недостаткам аналога следует отнести отсутствие в нем элементов, обеспечивающих стандартизацию позы обследуемого при тестировании, а именно положения стоп и рук при перемещении измерительной планки. Задача, на решение которой направлена группа изобретений, заключается в устранении вышеуказанных недостатков. Сущность группы изобретений Технический результат, достигаемый группой изобретений, заключается в стандартизации условий выполнения теста, расширении функциональных возможностей устройств, повышении удобства использования устройств измерения гибкости позвоночника при эксплуатации и их унификации. Технический результат достигается тем, что измерительный модуль устройства для измерения гибкости позвоночника содержит корпус и измерительный элемент, выполненный с возможностью передвижения вдоль по меньшей мере одной измерительной шкалы. Корпус состоит из двух параллельных друг другу продольных боковых частей, соединенных с одной стороны первым соединительным элементом, а с противоположной стороны - вторым соединительным элементом в виде прямого отрезка, изготовленного из полого профиля. Второй соединительный элемент расположен перпендикулярно к продольным боковым частям и соединяет их таким образом, что его концы свободны. Участок шкалы с отрицательными значениями расположен со стороны первого соединительного элемента, а нулевая отметка шкалы расположена в средней части корпуса. К наружной стороне каждой продольной боковой части, в зоне расположения нулевой отметки, присоединены держатели в виде прямых отрезков, изготовленных из полого профиля, параллельные второму соединительному элементу и имеющие общую продольную ось. Перпендикулярно к внутренним сторонам продольных боковых частей имеются направляющие элементы, в которых выполнены продольные пазы, обращенные друг к другу, причем на верхней и ниж-1 024287 ней поверхности каждого направляющего элемента нанесены измерительные шкалы. Измерительный элемент представляет собой пальцевой упор, установленный на пластине, боковые стороны которой расположены в продольных пазах направляющих элементов, при этом пальцевой упор снабжен двумя полуцилиндрическим линзами-окулярами, расположенными по обе стороны от пальцевого упора над измерительными шкалами, причем нижние плоские поверхности линз-окуляров параллельны верхним поверхностям направляющих элементов. Линзы-окуляры имеют риски, расположенные вдоль по средней линии плоских поверхностей линзокуляров, и риски, ответно расположенные на образующих цилиндрических поверхностях линзокуляров. Рабочая сторона пальцевого упора выполнена в форме круга с расположенным в центре цветным кругом-мишенью и концентрично расположенным кольцом,По меньшей мере одна боковая сторона пластины содержит выемку с размещенным в ней фрикционным стопором, подпружиненным пружиной, рабочая сторона которого упруго упирается в стенку продольного паза, выполненного в направляющем элементе. На концах направляющих элементов, расположенных со стороны второго соединительного элемента, выполнены выемки для установки боковых сторон пластины в пазы. Первый соединительный элемент имеет форму полутора. Технический результат достигается тем, что в первом варианте устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу содержит предлагаемый измерительный модуль и две вертикальные полурамы, нижние концевые части которых шарнирно соединены с держателями, а верхние концевые части шарнирно соединены с верхней частью упорной рамы. Боковые части упорной рамы телескопически установлены на направляющих, шарнирно соединенных с концами второго соединительного элемента. Верхние и нижние концевые части полурам соединены перемычками. На нижней части упорной рамы закреплен фиксатор вертикального рабочего положения полурам, на каждой из полурам установлены упоры для стоп испытуемого. Каждый из упоров для стоп испытуемого выполнен в форме съемного ложемента стопы с опорным подпятником округлой формы и элементами быстрой фиксации на полурамах. Фиксатор вертикального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть с краевой подгибкой в противоположную сторону изгиба указанной концевой части. Технический результат также достигается тем, что согласно второму варианту устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу содержит предлагаемый измерительный модуль, который установлен горизонтально в верхней части составной рамы, содержащей две вертикальные полурамы, верхние концевые части которых шарнирно соединены с держателями, и две вертикальные полурамы, верхние концевые части которых шарнирно соединены с концами второго соединительного элемента. Нижние концевые части полурам, соединенных с держателями, шарнирно соединены с нижней частью упорной рамы. В боковых частях упорной рамы установлены направляющие, шарнирно соединенные с верхними концевыми частями полурам, соединенных с концами второго соединительного элемента, и выполненные с возможностью выдвижения из боковых частей упорной рамы. Нижние концевые части полурам, соединенных с держателями, и нижние концевые части полурам, соединенных с концами второго соединительного элемента, связаны соединительными элементами, шарнирно соединенными с указанными нижними концевыми частями полурам. Нижние концевые части полурам, соединенных с концами второго соединительного элемента, связаны друг с другом соединительным элементом, шарнирно соединенным с указанными концевыми частями. Верхние и нижние концевые части полурам, соединенных с держателями, связаны перемычками. На верхней части упорной рамы закреплен фиксатор вертикального рабочего положения полурам. На каждой из полурам, соединенных с держателями, установлен упор для стоп испытуемого. Фиксатор вертикального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть с краевой подгибкой в противоположную сторону изгиба указанной концевой части. Каждый из упоров для стоп испытуемого выполнен в форме съемного ложемента стопы с опорным подпятником округлой формы и элементами быстрой фиксации на полурамах, соединенных с держателями. Технический результат достигается тем, что согласно третьему варианту устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения стоя на опорной площадке содержит предлагаемый измерительный модуль, который установлен вертикально так, что первый соединительный элемент расположен сверху. Концы второго соединительного элемента шарнирно соединены с передней частью горизонтальной рамы, а концы держателей шарнирно соединены с передними концевыми частями горизонтальных полурам. Задние концевые части горизонтальных полурам шарнирно соединены с верхней частью упорной рамы, при этом боковые части упорной рамы телескопически установлены на направляющих, шарнирно соединенных с передней частью горизонтальной рамы. Передние концевые части горизонтальных полурам соединены вертикальными соединительными элемен-2 024287 тами с передней частью горизонтальной рамы, а задние концевые части горизонтальных полурам соединены вертикальными соединительными элементами с задней частью горизонтальной рамы. Вертикальные соединительные элементы связаны с указанными концевыми частями горизонтальных полурам и передней и задней частями горизонтальной рамы шарнирно. На нижней части упорной рамы закреплен фиксатор рабочего положения горизонтальных полурам. Опорная площадка установлена на горизонтальных полурамах. Фиксатор горизонтального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть с краевой подгибкой в противоположную сторону изгиба указанной концевой части. Опорная площадка имеет в передней части выступы для упора стоп. Далее группа изобретений поясняется следующими чертежами: на фиг. 1 изображен в общем виде измерительный модуль; на фиг. 2 изображен в общем виде пальцевой упор; на фиг. 3 изображен в общем виде пальцевой упор (вид снизу); на фиг. 4 изображено устройство согласно первому варианту; на фиг. 5 изображено в сложенном для транспортирования положении устройство согласно первому варианту; на фиг. 6 изображен в продольном разрезе фиксатор вертикального положения; на фиг. 7 изображено в общем виде устройство согласно второму варианту; на фиг. 8 - изображено в сложенном для транспортирования положении устройство согласно второму варианту; на фиг. 9 изображено в общем виде устройство согласно третьему варианту; на фиг. 10 изображено в сложенном для транспортирования положении устройство согласно третьему варианту. Сведения, подтверждающие возможность осуществления группы изобретений Предлагаемый измерительный модуль (см. фиг. 1) содержит корпус и измерительный элемент (1),выполненный с возможностью передвижения вдоль по меньшей мере одной измерительной шкалы. Корпус состоит из двух параллельных друг другу продольных боковых частей (2, 3), соединенных с одной стороны первым соединительным элементом (4), а с противоположной стороны - вторым соединительным элементом (5) в виде прямого отрезка, изготовленного из полого профиля. Второй соединительный элемент (5) расположен перпендикулярно к продольным боковым частям (2, 3) и соединяет их таким образом, что его концы (6) свободны. Участок шкалы с отрицательными значениями расположен со стороны первого соединительного элемента (4), при этом нулевая отметка шкалы расположена в средней части корпуса. К наружной стороне каждой продольной боковой части (2, 3), в зоне расположения нулевой отметки, присоединены держатели (7, 8) в виде прямых отрезков, изготовленных из полого профиля, параллельные второму соединительному элементу (5) и имеющие общую продольную ось (9). Перпендикулярно к внутренним сторонам продольных боковых частей (2, 3) прикреплены направляющие элементы (10, 11), в которые выполнены продольные пазы (12). На верхней и нижней поверхности каждого направляющего элемента (10, 11) нанесены измерительные шкалы. Пазы первого направляющего элемента (10), присоединенного к боковой части (2), расположены напротив пазов второго направляющего элемента (11), присоединенного к боковой части (3). Измерительный элемент (см. фиг. 2, 3) представляет собой пальцевой упор (13), установленный на пластине (14), боковые стороны которой расположены в продольных пазах (12) направляющих элементов (10, 11). Пальцевой упор (13) снабжен двумя полуцилиндрическим линзами-окулярами (15, 16), расположенными по обе стороны от пальцевого упора (13) над измерительными шкалами. Нижние плоские поверхности линз-окуляров (15, 16) параллельны верхним поверхностям направляющих элементов (10, 11). Линзы-окуляры (15, 16) имеют риски (17, 18), расположенные вдоль по средней линии плоских поверхностей линз-окуляров, и риски (19, 20), ответно расположенные рискам (17, 18) на образующих цилиндрических поверхностях линз-окуляров. Рабочая сторона пальцевого упора выполнена в форме круга (21) с расположенным в центре цветным кругом-мишенью (22) и концентрично расположенным кольцом (23), служащими ориентиром для установки концов пальцев обследуемым для перемещения пальцевого упора (13). На верхней поверхности пальцевого упора (13) нанесена стрелка-указатель (24) движения при тестировании. По меньшей мере одна боковая сторона пластины (14) содержит выемку (25) с размещенным в ней фрикционным стопором (26), подпружиненным пружиной (27), рабочая сторона которого упруго упирается в стенку продольного паза (12), выполненного в соответствующем направляющем элементе, исключая возможность движения пальцевого упора 13 под действием инерционных или гравитационных сил без приложения заданного усилия. На концах направляющих элементов (10, 11), расположенных со стороны второго соединительного элемента (5), выполнены выемки (28, 29) для установки боковых сторон пластины в пазы. Измерительный модуль согласно настоящему изобретению позволяет унифицировать устройства измерения гибкости различного конструктивного исполнения. Предлагаемое согласно первому варианту устройство (см. фиг. 4, 5) для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу содержит предлагаемый измерительный модуль и две вертикальные полурамы (30, 31), нижние концевые части которых (32, 33) шарнирно соединены с держателями (7, 8), а верхние концевые части (34, 35) шарнирно соединены с верхней частью (36) упорной рамы. Боковые части (37, 38) упорной рамы телескопически установлены на направляющих (39, 40), шарнирно соединенных с концами (6) второго соединительного элемента (5). Верхние (34, 35) и нижние (32, 33) концевые части полурам (30, 31) соединены перемычками (41, 42). На нижней части (43) упорной рамы закреплен фиксатор (44) вертикального рабочего положения полурам. При этом на каждой из полурам (30, 31) с установлены упоры (45, 46) для стоп испытуемого. Верхняя и боковые части упорной рамы выполнены из прямого полого профиля с цилиндрической внутренней поверхностью, а нижняя часть выполнена в виде пластины. Упоры (45, 46) для стоп испытуемого выполнены в форме съемного ложемента стопы с опорным подпятником (47, 48) округлой формы и элементами быстрой фиксации на полурамах (30, 31). Фиксатор (44) вертикального рабочего положения полурам выполнен в виде упругой пластины,имеющей V-образно изогнутую в поперечном сечении концевую часть (49) с краевой подгибкой (50) в противоположную сторону изгиба указанной концевой части. Сложенное для транспортирования устройство согласно первому варианту (см. фиг. 5) устанавливают на ровную горизонтальную поверхность. Наиболее предпочтительно расположение устройства на коврике, верхняя рабочая поверхность которого обладает высокими фрикционными свойствами. Полурамы (30, 31) поворачивают, устанавливая ножные упоры (45, 46) в вертикальное положение. При повороте полурам (45, 46) боковые части (37, 38) упорной рамы начинают двигаться по направляющим (39,40) до тех пор, пока фиксатор (44) не зафиксируется на втором соединительном элементе (5). Упоры (45,46) при этом занимают рабочее вертикальное положение. Пальцевой упор (13) устанавливают в крайнем положении у первого соединительного элемента (4). Обследуемый садится на коврик таким образом, чтобы обе стопы выпрямленных в коленях ног расположились в вертикально установленных упорах (45, 46). При этом стопы должны плотно прилегать к упорам (45, 46). Пятки обследуемого располагаются на подпятниках (47, 48), прижимая их к опорной поверхности. По команде врача-методиста обследуемый начинает медленно наклоняться вперед и вниз,упираясь концами средних пальцев наложенных друг на друга кистей выпрямленных в локтях рук в круг(21) с кругом-мишенью (22), медленно и равномерно двигая измерительный элемент (1) от себя вперед по направляющим (10, 11) до достижения им максимально удаленного положения. По измерительным шкалам, расположенным на верхних поверхностях направляющих элементов (10, 11), определяют величину перемещения измерительного элемента по отношению к нулевой отметке. Полученные показания фиксируют. Тест выполняют трижды. По трем результатам определяют среднее арифметическое, которое засчитывают как результат теста и используют для оценки физиофункционального состояния позвоночника. Предлагаемое согласно второму варианту устройство (см. фиг. 7, 8) для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу содержит предлагаемый измерительный модуль, который установлен горизонтально в верхней части составной рамы, содержащей две вертикальные полурамы (51, 52), верхние концевые части (53, 54) которых шарнирно соединены с держателями (7, 8), и две вертикальные полурамы (55, 56), верхние концевые части (57, 58) которых шарнирно соединены с концами (6) второго соединительного элемента (5). Нижние концевые части (59, 60) полурам (51, 52), шарнирно соединены с нижней частью (61) упорной рамы. В боковых частях (62, 63) упорной рамы установлены направляющие (64, 65), шарнирно соединенные с верхними концевыми частями (57, 58) полурам (55, 56), и выполненные с возможностью выдвижения из боковых частей (62, 63) упорной рамы. Нижние концевые части (59, 60) полурам (51, 52) и нижние концевые части (66, 67) полурам (55, 56) связаны соединительными элементами (68, 69), шарнирно соединенными с указанными нижними концевыми частями (59, 66) и (60, 67). Нижние концевые части (66, 67) полурам (55, 56) связаны друг с другом соединительным элементом (70), шарнирно соединенным с указанными концевыми частями (66, 67). Верхние (53, 54) и нижние (59, 60) концевые части полурам (51, 52) связаны перемычками (71, 72). На верхней части (73) упорной рамы закреплен фиксатор (74) вертикального рабочего положения полурам (51, 52, 55, 56). На каждой из полурам (51, 52) установлен упор (75, 76) для стоп испытуемого. Нижняя и боковые части упорной рамы выполнены из прямого полого профиля с цилиндрической внутренней поверхностью, а верхняя часть выполнена в виде пластины. Фиксатор вертикального рабочего положения второго варианта устройства имеет конструкцию,аналогичную фиксатору первого варианта устройства. Сложенное для транспортирования устройство согласно второму варианту (см. фиг. 8) устанавливают на ровную горизонтальную поверхность. Наиболее предпочтительно расположение устройства на коврике, верхняя рабочая поверхность которого обладает высокими фрикционными свойствами. Полурамы (51, 52) и (55, 56) поворачивают, устанавливая ножные упоры (75, 76) в вертикальное положение. При повороте полурам (51, 52) одновременно поворачиваются соединенные с ними полурамы (55, 56). Вертикальное положение устанавливается фиксатором (74), фиксируемым на втором соединительном элементе (5). Пальцевой упор (13) устанавливают в крайнем положении у первого соединительного элемента (4). Обследуемый садится на коврик таким образом, чтобы обе стопы выпрямленных в коленях ног расположились в вертикально установленных упорах (75, 76). При этом стопы должны плотно прилегать к съемным упорам (75, 76), выполненным в форме ложемента стопы с опорным подпятником (не обозначены) округлой формы. Пятки обследуемого располагаются на подпятниках упоров, прижимая их к опорной поверхности. По команде врача-методиста обследуемый начинает медленно наклоняться вперед и вниз, упираясь концами средних пальцев наложенных друг на друга кистей выпрямленных в локтях рук в круг (21) с кругом-мишенью (22), медленно и равномерно двигая измерительный элемент от себя вперед по направляющим (10, 11) до достижения им максимально удаленного положения. По измерительным шкалам, расположенным на верхних поверхностях направляющих элементов (10, 11), определяют величину перемещения измерительного элемента по отношению к нулевой отметке. Полученные показания фиксируют. Тест выполняют трижды. По трем результатам определяют среднее арифметическое, которое засчитывают как результат теста и используют для оценки физиофункционального состояния позвоночника. Кроме того, предлагаемое согласно второму варианту устройство может быть использовано для измерения гибкости позвоночника при наклоне вперед и вниз в качестве устройства согласно первому варианту, для чего измерительный элемент (1) извлекается и помещается в измерительным модуле перевернутым на 180 относительно продольной оси измерительного модуля, само устройство располагается вниз верхними коневыми концами (53, 54) вертикальных полурам (51, 52) и верхними концевыми частями (57, 58) вертикальных полурам (55, 56), а упоры (75, 76) снимаются и устанавливаются перевернутыми на 180 аналогичным обычному расположению упоров образом, опорными подпятниками вниз и опорной поверхностью в сторону первого соединительного элемента (4) соединительного модуля (к испытуемым), обеспечивая, таким образом, расширение функциональных возможностей. Предлагаемое согласно третьему варианту устройство (см. фиг. 9, 10) для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения стоя на опорной площадке (77), содержит предлагаемый измерительный модуль, который установлен вертикально так, что первый соединительный элемент (4) расположен сверху. Концы (6) второго соединительного элемента (5) шарнирно соединены с передней частью (78) горизонтальной рамы (79), а концы держателей (7, 8) шарнирно соединены с передними концевыми частями (80, 81) горизонтальных полурам (82, 83). Задние концевые части(84, 85) горизонтальных полурам (82, 83) шарнирно соединены с верхней частью (86) упорной рамы, при этом боковые части (87, 88) упорной рамы телескопически установлены на направляющих (89, 90), шарнирно соединенных с передней частью (78) горизонтальной рамы (79). Передние концевые части (80, 81) горизонтальных полурам (82, 83) соединены вертикальными соединительными элементами (91, 92) с передней частью (78) горизонтальной рамы (79), а задние концевые части (84, 85) горизонтальных полурам (82, 83) соединены вертикальными соединительными элементами (93, 94) с задней частью (95) горизонтальной рамы (79). Вертикальные соединительные элементы (91, 92) связаны соответственно с концевыми частями (80, 81) и передней частью (78) шарнирно, а вертикальные соединительные элементы (93,94) связаны шарнирно соответственно с концевыми частями (84, 85) и задней частью (95). На нижней части (96) упорной рамы закреплен фиксатор (97) рабочего положения горизонтальных полурам (82, 83). Опорная площадка (77) установлена на горизонтальных полурамах (82, 83) и имеет в передней части выступы (98, 99) для упора стоп. Верхняя и боковые части упорной рамы выполнены из прямого полого профиля с цилиндрической внутренней поверхностью, а нижняя часть выполнена в виде пластины. Опорная площадка имеет выступы для упора стоп. Фиксатор рабочего горизонтального положения полурам (82, 83) третьего варианта устройства имеет конструкцию, аналогичную фиксатору первого варианта устройства, и фиксируется на втором соединительном элементе (5). Также фиксация рабочего положения устройства обеспечивается за счт вертикальной составляющей веса испытуемого, благодаря которому боковые части (87, 88) упорной рамы опираются на концевые части направляющих (89, 90). Обследуемый встает на опорную площадку (77) таким образом, чтобы носки стоп упирались в выступы, ноги выпрямлены в коленях, стопы целиком стоят на площадке. По команде врача-методиста обследуемый начинает медленно наклоняться вниз и вперед, упираясь концами средних пальцев наложенных друг на друга кистей выпрямленных в локтях рук в круг (21) с кругом-мишенью (22), медленно и равномерно двигая измерительный элемент (1) от себя вниз по направляющим (10, 11) до достижения им максимально удаленного положения. По измерительным шкалам, расположенным на верхних поверхностях направляющих элементов (10, 11), определяют величину перемещения измерительного элемента по отношению к нулевой отметке. Полученные показания фиксируют. Тест выполняют трижды. По трем результатам определяют среднее арифметическое, которое засчитывают как результат теста и использу-5 024287 ют для оценки физиофункционального состояния позвоночника. Кроме того, предлагаемое согласно третьему варианту устройство может быть использовано для измерения гибкости позвоночника при наклоне вперед и вниз в качестве устройства согласно второму варианту, само устройство располагается вниз соединительными элементами (93, 94) и вверх измерительным модулем и соединительными элементами (91, 92), при этом рама (79) и опорная площадка (77) располагаются вертикально, обеспечивая, таким образом, расширение функциональных возможностей. Предлагаемая группа изобретений обеспечивает стандартизацию условий выполнения теста, расширение функциональных возможностей устройств, повышение удобства использования устройств измерения гибкости позвоночника при эксплуатации и их унификацию. Получаемые в тестировании с использованием вышеописанных устройств результаты сопоставимы и могут быть использованы для прогностических целей и рекомендаций обследуемым. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Измерительный модуль устройства для измерения гибкости позвоночника, содержащий корпус и измерительный элемент (1), выполненный с возможностью передвижения вдоль по меньшей мере одной измерительной шкалы, отличающийся тем, что корпус состоит из двух параллельных друг другу продольных боковых частей (2, 3), соединенных с одной стороны первым соединительным элементом (4), а с противоположной стороны - вторым соединительным элементом (5) в виде прямого отрезка, изготовленного из полого профиля, причем второй соединительный элемент расположен перпендикулярно к продольным боковым частям и соединен с ними таким образом, что его концы (6) свободны, участок шкалы с отрицательными значениями расположен со стороны первого соединительного элемента (4), нулевая отметка шкалы расположена в средней части корпуса, причем к наружной стороне каждой продольной боковой части, в зоне расположения нулевой отметки, присоединены держатели (7, 8), имеющие общую продольную ось, в виде прямых отрезков, изготовленных из полого профиля и параллельных второму соединительному элементу (5). 2. Измерительный модуль по п.1, отличающийся тем, что шкала образована направляющими элементами (10, 11), прикрепленными перпендикулярно к внутренним сторонам продольных боковых частей (2, 3), в которых выполнены продольные пазы (12), обращенные друг к другу, причем деления измерительной шкалы нанесены на верхней и нижней поверхности каждого направляющего элемента. 3. Измерительный модуль по п.2, отличающийся тем, что измерительный элемент (1) представляет собой пальцевой упор (13), установленный на пластине, боковые стороны которой расположены в продольных пазах направляющих элементов, при этом пальцевой упор (13) снабжен двумя полуцилиндрическими линзами-окулярами (15, 16), расположенными по обе стороны от пальцевого упора (13) над измерительными шкалами, причем нижние плоские поверхности линз-окуляров параллельны верхним поверхностям направляющих элементов. 4. Измерительный модуль по п.3, отличающийся тем, что линзы-окуляры имеют риски, расположенные вдоль по средней линии плоских поверхностей линз-окуляров, и риски, ответно расположенные на образующих цилиндрических поверхностях линз-окуляров. 5. Измерительный модуль по п.4, отличающийся тем, что рабочая сторона пальцевого упора (13) выполнена в форме круга (21) с расположенным в центре цветным кругом-мишенью (22) и концентрично расположенным кольцом (23). 6. Измерительный модуль по п.3, отличающийся тем, что по меньшей мере одна боковая сторона пластины содержит выемку (25) с размещенным в ней фрикционным стопором (26), подпружиненным пружиной, рабочая сторона которого упруго упирается в стенку продольного паза, выполненного в направляющем элементе. 7. Измерительный модуль по п.4, отличающийся тем, что на концах направляющих элементов (10,11), расположенных со стороны второго соединительного элемента (5), выполнены выемки (28, 29) для установки боковых сторон пластины в пазы. 8. Измерительный модуль по п.1, отличающийся тем, что первый соединительный элемент имеет форму полутора. 9. Устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу, содержащее измерительный модуль по пп.1-8, упорную раму, составную раму,состоящую из двух вертикальных полурам (30, 31), где измерительный модуль установлен горизонтально в нижней части составной рамы так, что нижние концевые части (32, 33) вертикальных полурам (30,31) шарнирно соединены с держателями (7, 8) измерительного модуля, а верхние концевые части (34, 35) шарнирно соединены с верхней частью (36) упорной рамы, причем боковые части (37, 38) упорной рамы телескопически установлены на направляющих (39, 40), шарнирно соединенных с концами второго соединительного элемента (5) измерительного модуля, верхние и нижние концевые части (34, 35, 32, 33) полурам соединены перемычками (41, 42), на нижней части (43) упорной рамы закреплен фиксатор (44) вертикального рабочего положения полурам, на каждой из полурам установлены упоры (45, 46) для стоп испытуемого. 10. Устройство по п.9, отличающееся тем, что каждый из упоров (45, 46) для стоп испытуемого выполнен в форме съемного ложемента стопы с опорным подпятником (47, 48) округлой формы и элементами быстрой фиксации на полурамах. 11. Устройство по п.9, отличающееся тем, что фиксатор (44) вертикального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть (49) с краевой подгибкой (50) в противоположную сторону изгиба указанной концевой части. 12. Устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения сидя на полу, содержащее измерительный модуль по пп.1-8, упорную раму, составную раму, где измерительный модуль установлен горизонтально в верхней части составной рамы, содержащей две вертикальные полурамы (51, 52), верхние концевые части (53, 54) которых шарнирно соединены с держателями (7, 8) измерительного модуля, и две вертикальные полурамы (55, 56), верхние концевые части (57,58) которых шарнирно соединены с концами (6) второго соединительного элемента (5) измерительного модуля, причем нижние концевые части (59, 60) полурам (51, 52), соединенных с держателями (7, 8),шарнирно соединены с нижней частью (61) упорной рамы, в боковых частях упорной рамы установлены направляющие (64, 65), шарнирно соединенные с верхними концевыми частями (57, 58) полурам (55, 56),соединенных с концами второго соединительного элемента (5), и выполненные с возможностью выдвижения из боковых частей (62, 63) упорной рамы, нижние концевые части (59, 60) полурам(51, 52), соединенных с держателями (7, 8), и нижние концевые части (66, 67) полурам (55, 56), соединенных с концами второго соединительного элемента (5), связаны друг с другом соединительными элементами (68,69), шарнирно соединенными с указанными нижними концевыми частями (59, 60, 66, 67) полурам, при этом нижние концевые части (66, 67) полурам (55, 56), соединенных с концами второго соединительного элемента (5), связаны друг с другом соединительным элементом (70), шарнирно соединенным с указанными концевыми частями (66, 67), верхние (53, 54) и нижние (59, 60) концевые части полурам (51, 52),соединенных с держателями (7, 8), связаны перемычками (71, 72), на верхней части (73) упорной рамы закреплен фиксатор (74) вертикального рабочего положения полурам, на каждой из полурам (51, 52),соединенных с держателями (7, 8), установлен упор (75, 76) для стоп испытуемого. 13. Устройство по п.12, отличающееся тем, что фиксатор (74) вертикального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть с краевой подгибкой в противоположную сторону изгиба указанной концевой части. 14. Устройство по п.12, отличающееся тем, что каждый из упоров (75, 76) для стоп испытуемого выполнен в форме съемного ложемента стопы с опорным подпятником округлой формы и элементами быстрой фиксации на полурамах, соединенных с держателями. 15. Устройство для измерения гибкости позвоночника при наклоне вперед и вниз из исходного положения стоя на опорной площадке, содержащее измерительный модуль по пп.1-8, упорную раму, составную раму, состоящую из горизонтальной рамы (79) и двух горизонтальных полурам (81, 83), где измерительный модуль установлен вертикально в верхней части составной рамы так, что первый соединительный элемент (4) измерительного модуля расположен сверху двух горизонтальных полурам (81, 83),концы (6) второго соединительного элемента (5) измерительного модуля шарнирно соединены с передней частью (7, 8) горизонтальной рамы (79), а концы держателей (7, 8) шарнирно соединены с передними концевыми частями (80, 81) горизонтальных полурам (82, 83), задние концевые части (84, 85) горизонтальных полурам (82, 83) шарнирно соединены с верхней частью (86) упорной рамы, при этом боковые части (87, 88) упорной рамы телескопически установлены на направляющих (89, 90), шарнирно соединенных с передней частью (78) горизонтальной рамы (79), передние концевые части (80, 81) горизонтальных полурам (82, 83) соединены вертикальными соединительными элементами (91, 92) с передней частью (78) горизонтальной рамы (79), а задние концевые части (84, 85) горизонтальных полурам (82, 83) соединены вертикальными соединительными элементами (93, 94) с задней частью (95) горизонтальной рамы (79), причем вертикальные соединительные элементы (91, 92, 93, 94) связаны с указанными концевыми частями (80, 81) горизонтальных полурам (82, 83) и передней (78) и задней (95) частями горизонтальной рамы (79) шарнирно, на нижней части (96) упорной рамы закреплен фиксатор (97) рабочего положения горизонтальных полурам (82, 83), опорная площадка (77) установлена на горизонтальных полурамах. 16. Устройство по п.15, отличающееся тем, что фиксатор (97) горизонтального рабочего положения полурам выполнен в виде упругой пластины, имеющей V-образно изогнутую в поперечном сечении концевую часть с краевой подгибкой в противоположную сторону изгиба указанной концевой части. 17. Устройство по п.15, отличающееся тем, что опорная площадка (77) имеет в передней части выступы для упора стоп.
